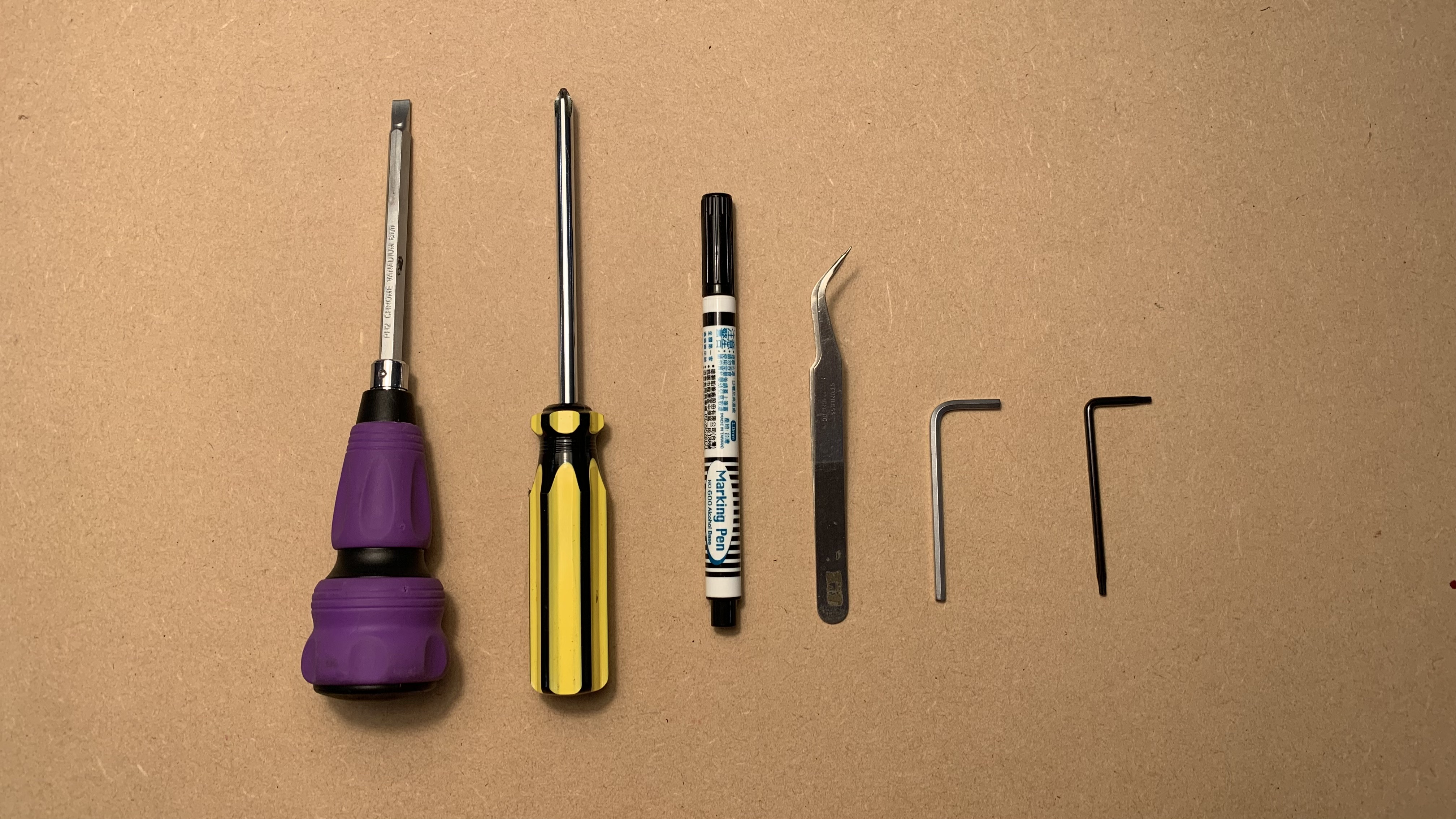

도구
| 1 |
Torx T8 드라이버 |
| 2 |
3mm 육각 렌치 |
| 3 |
십자 드라이버 |
| 4 | 마커 |
| 5 |
스크래퍼 또는 일자 드라이버 |
| 6 |
핀셋 |
1단계
기기의 전원을 끄고 전원 코드를 분리한 후 기기를 뒤집으십시오.
2단계
USB 포트 근처에 있는 고무발과 나사의 위치를 표시하십시오.
이 발의 나사가 다른 것들보다 짧고 동일한 위치에 있어야 하므로 표시가 필요합니다.
3단계
바닥의 나사를 풀어주세요.
(T8 나사 6개 및 3mm 육각 나사 4개)
4단계
기기를 뒤집고 측면 나사를 풀어주세요. (T8 나사 2개)
5단계
양쪽의 나사 구멍을 펜으로 표시해주세요.
이는 조립 시 표시된 면이 작업 영역을 향하도록 하기 위함입니다.
6단계
모듈 시트를 팬 쪽으로 끝까지 밀어주세요.
7단계
양손으로 상단 프레임을 들어 스터드 위에 올려놓으세요.
(전선이 프레임에 끼이지 않도록 주의하세요.)
프레임이 스터드 위에 놓인 예시:
들어올리는 예시 영상 (기기 내부에서 촬영됨):
8단계
3M 폼 테이프를 화면 쪽으로 접어주세요.
9단계
USB-C 케이블에 표시를 해주세요.
USB-C는 올바른 방향으로 연결해야 하므로, 조립 시 원래 방향을 알 수 있도록 표시합니다. (표시된 면이 작업 영역을 향해야 합니다.)
10단계
모든 케이블의 원래 위치를 기록하기 위해 사진을 찍으세요.
케이블을 나중에 올바르게 다시 연결할 수 있도록 위치를 기억하기 위함입니다.
11단계
플랫 케이블, USB-C 및 Wi-Fi 안테나를 분리하세요.
주의: 플랫 케이블에는 잠금 클립이 있습니다. 클립을 열어 플랫 케이블을 분리하세요.
USB-C 및 Wi-Fi 안테나 위치:
모두 분리 완료:
12단계
이 십자 나사를 풀어 RK 보드를 제거하세요.
13단계

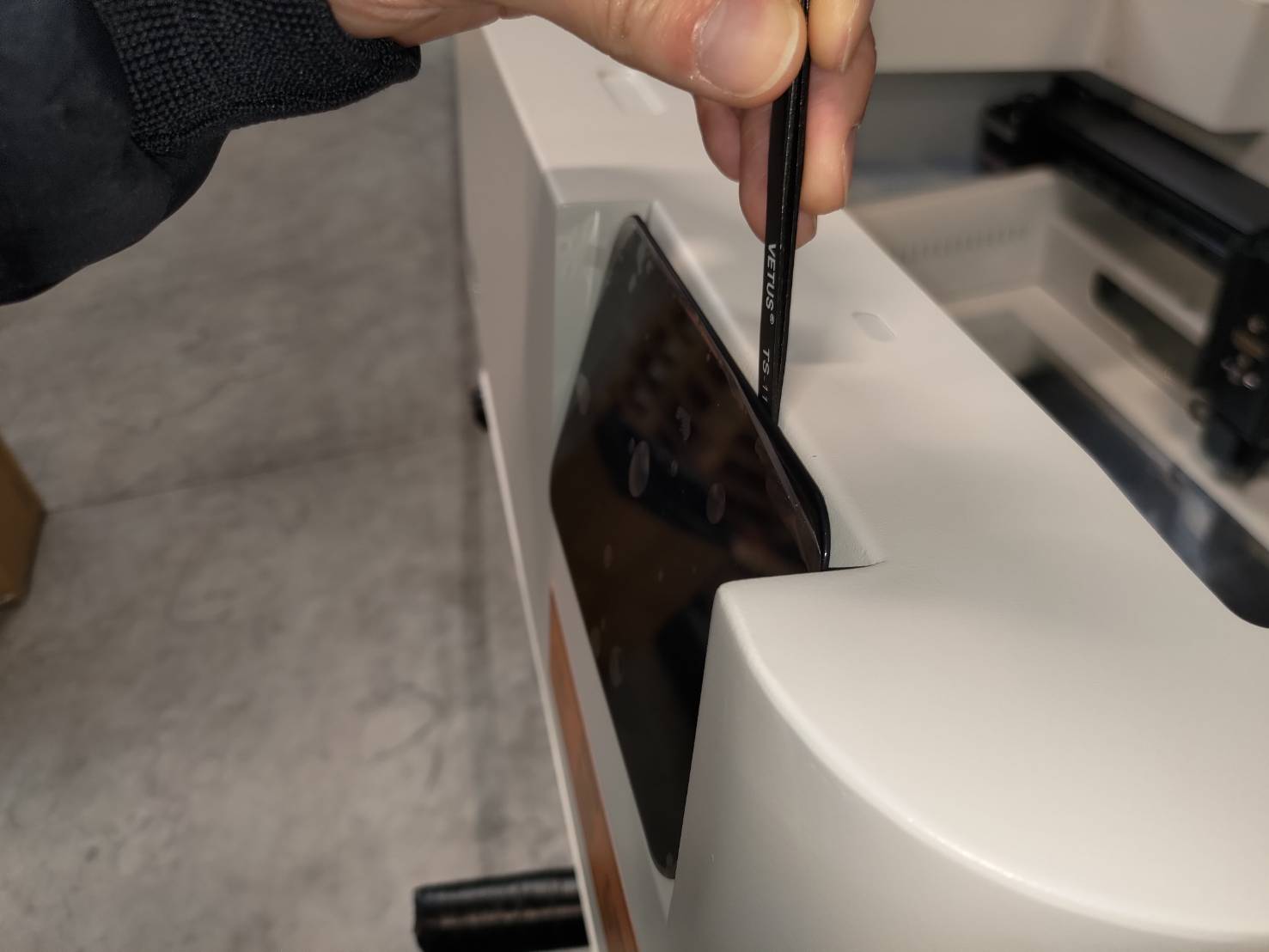

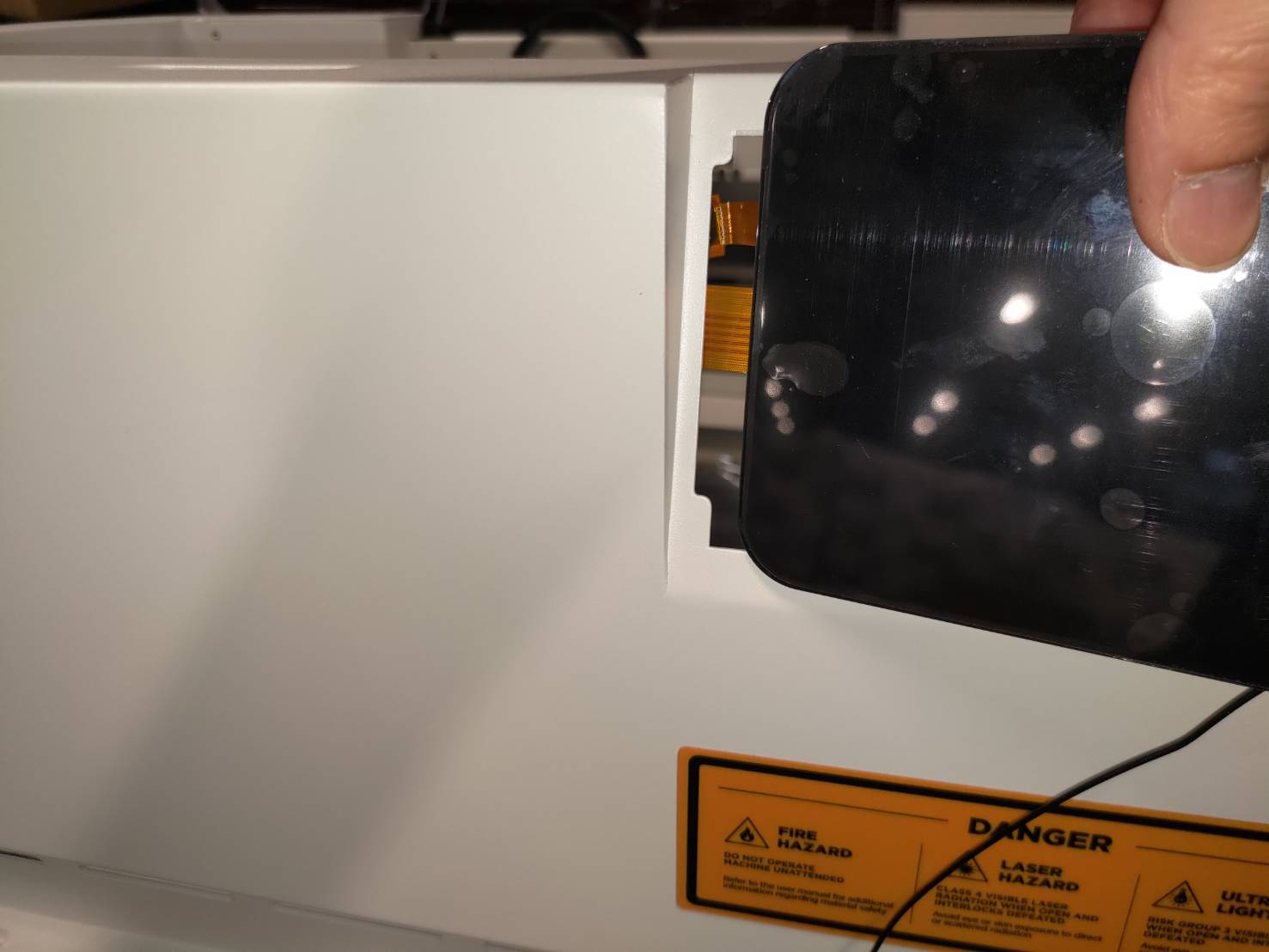

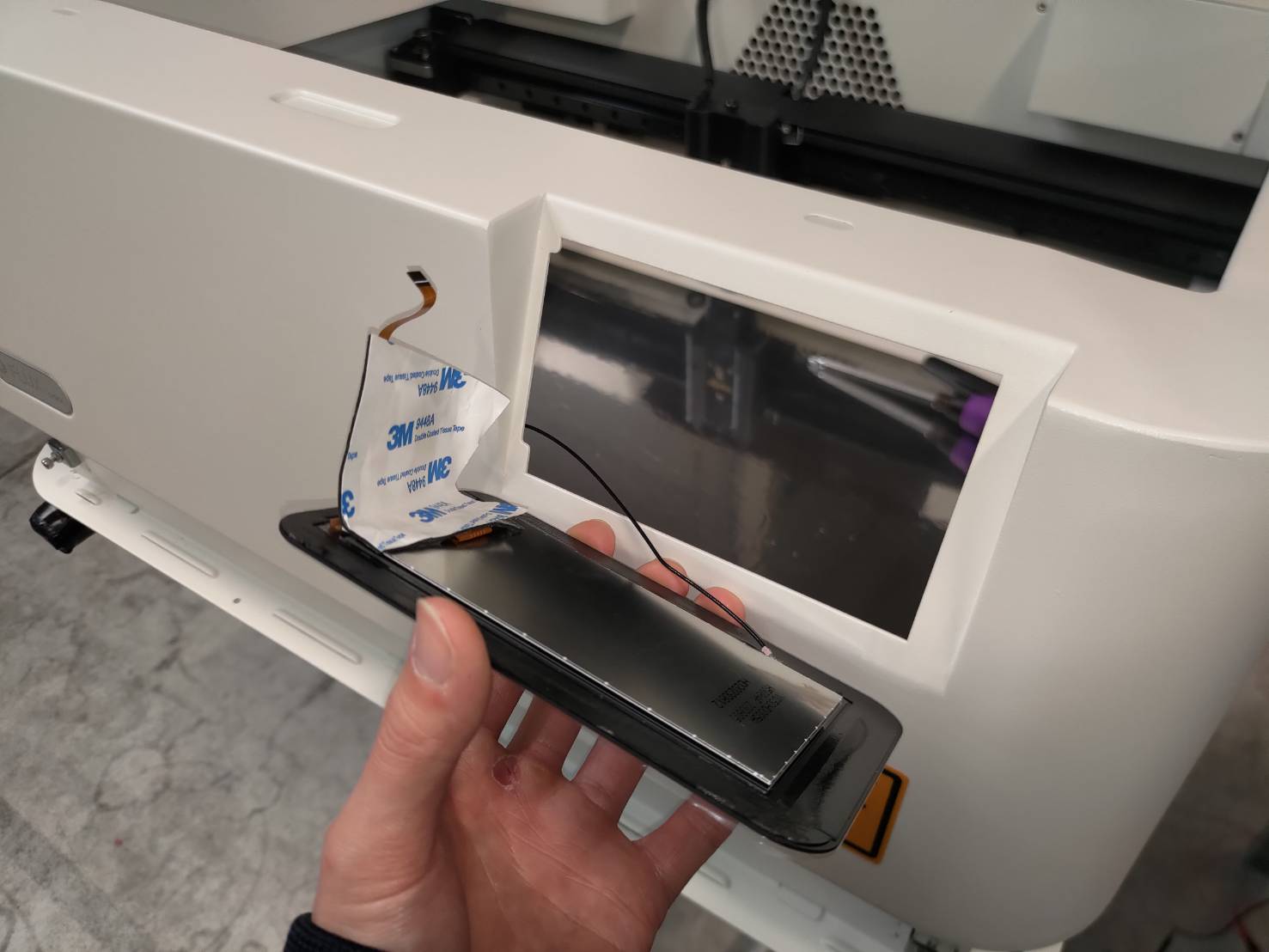

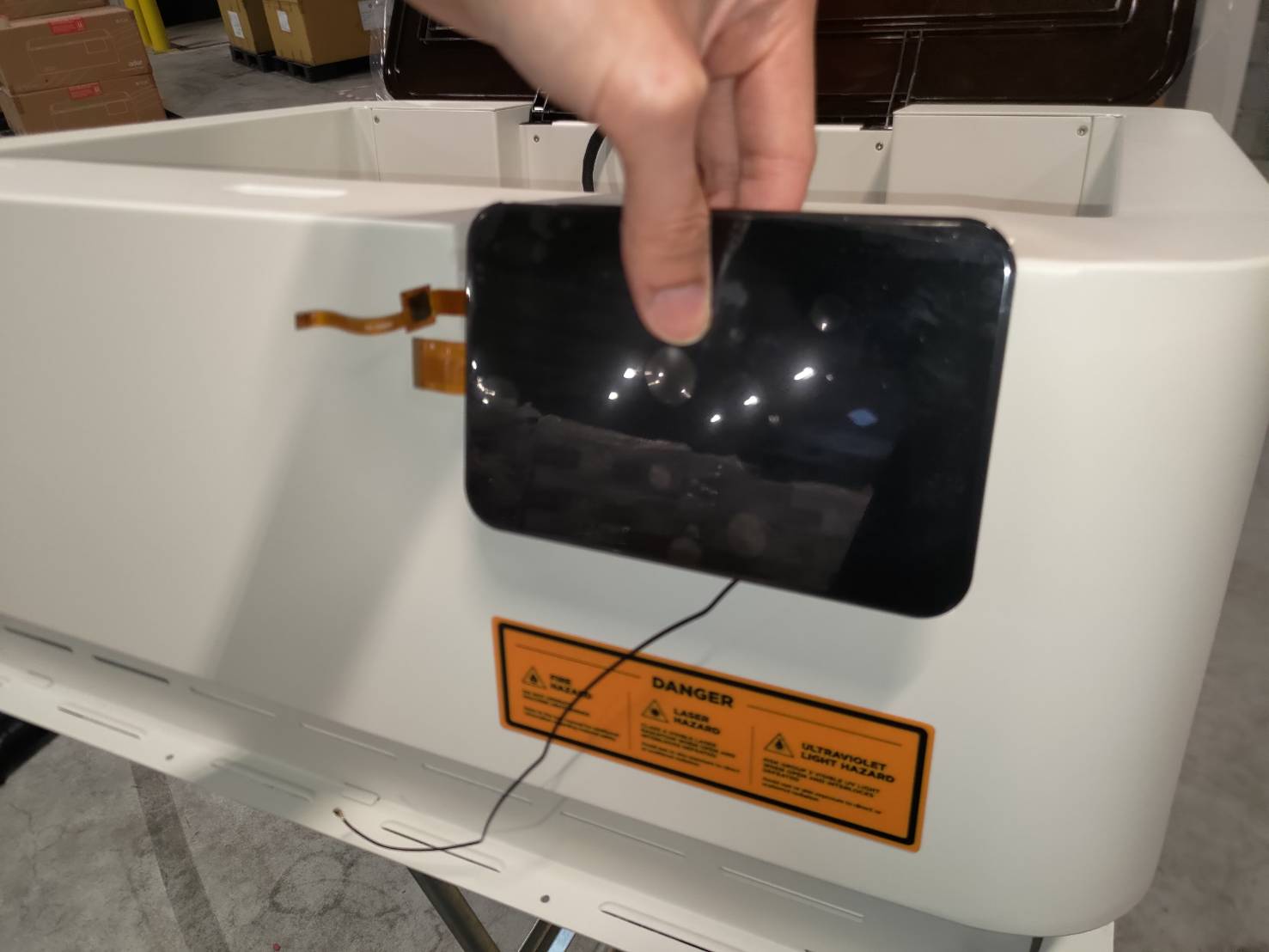

스크레이퍼나 일자 드라이버를 사용하여 화면을 조심스럽게 들어올리세요.
14단계

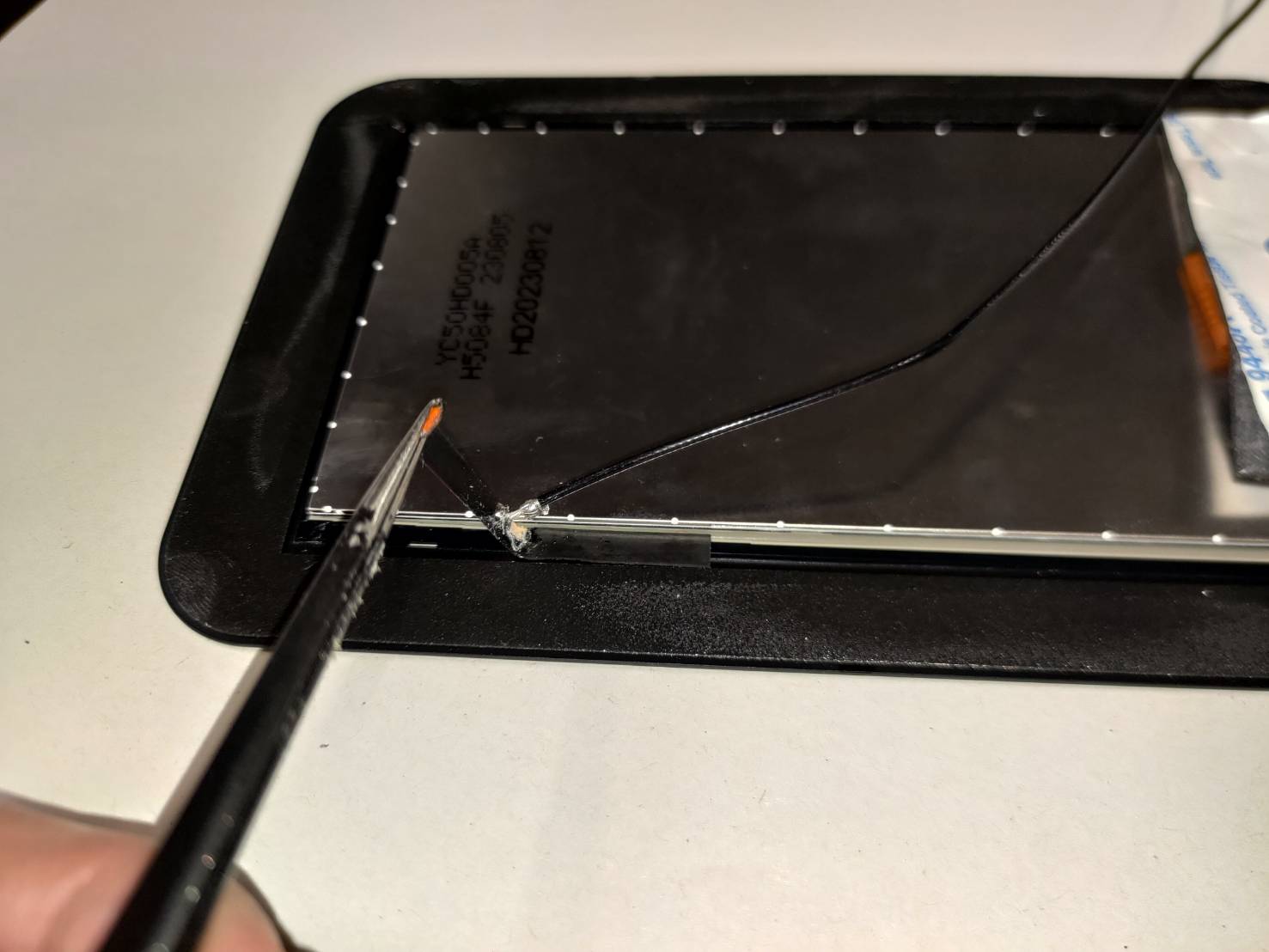

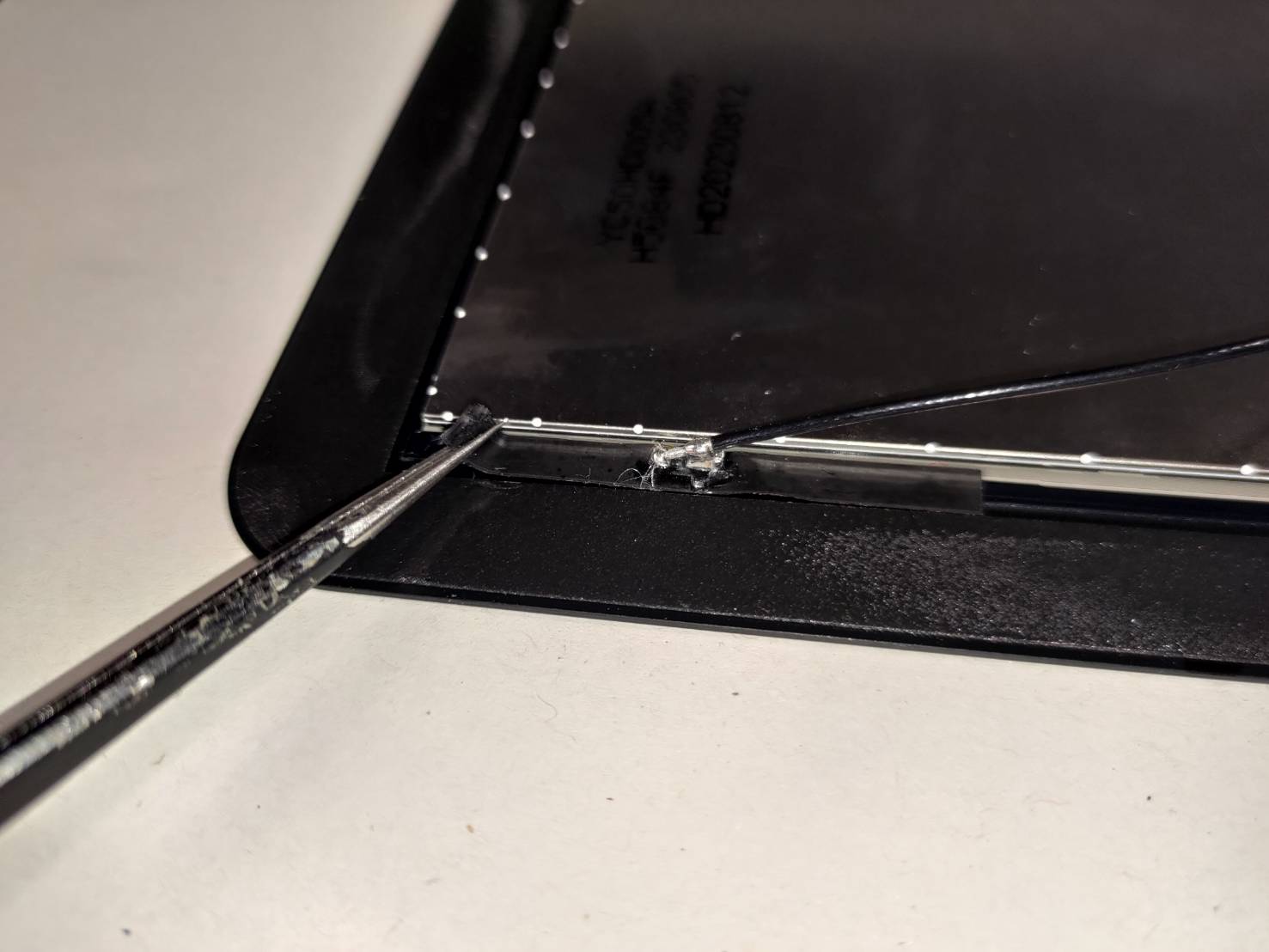

핀셋을 사용하여 기존 화면에서 Wi-Fi 안테나와 테이프를 분리하고 나중에 사용할 수 있도록 보관하세요.
15단계

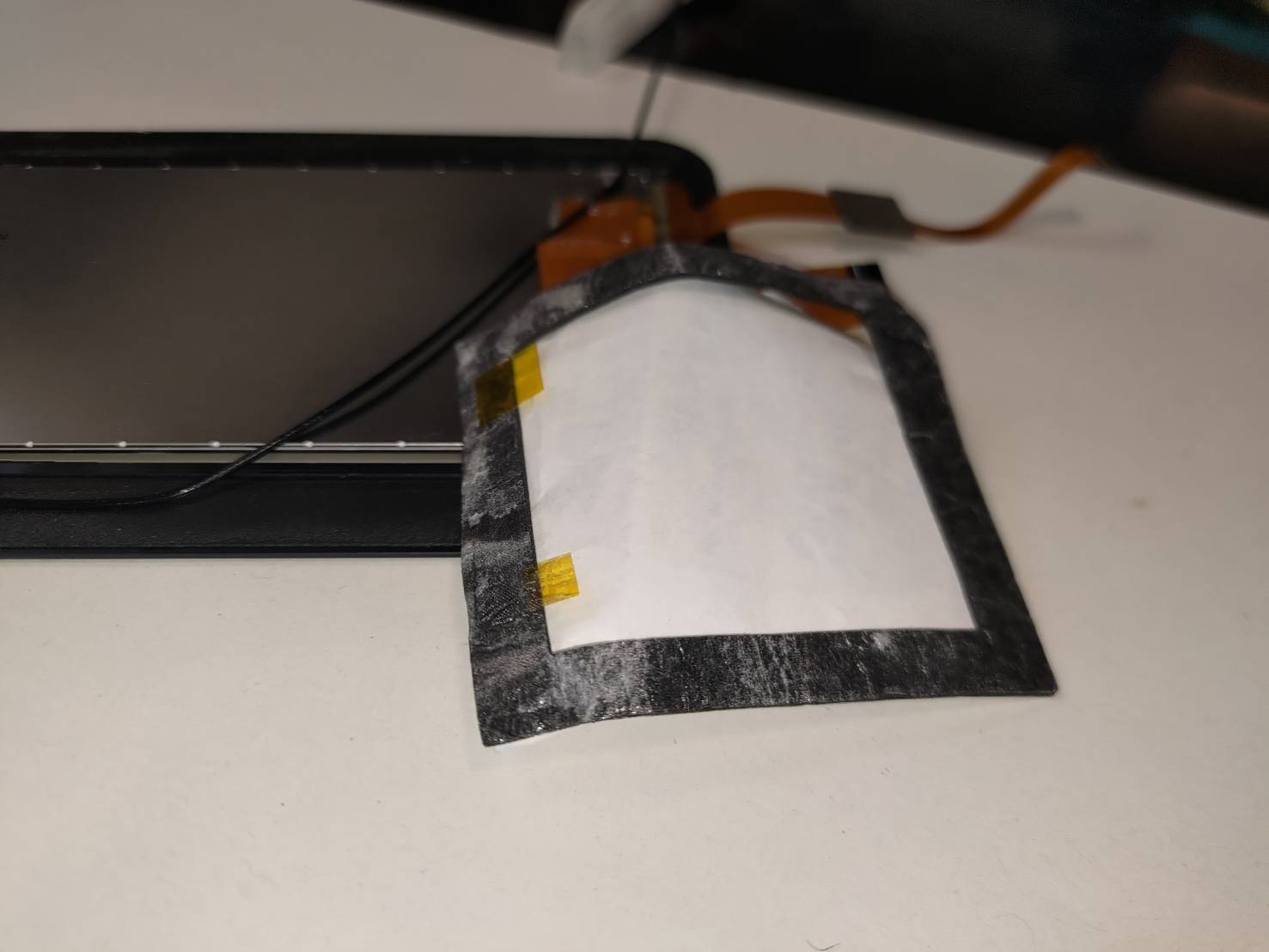

3M 폼 테이프를 제거하고 나중에 사용할 수 있도록 보관하세요.
(새 화면에 폼 테이프가 포함되어 있다면 이 단계를 건너뛰세요.)
16단계

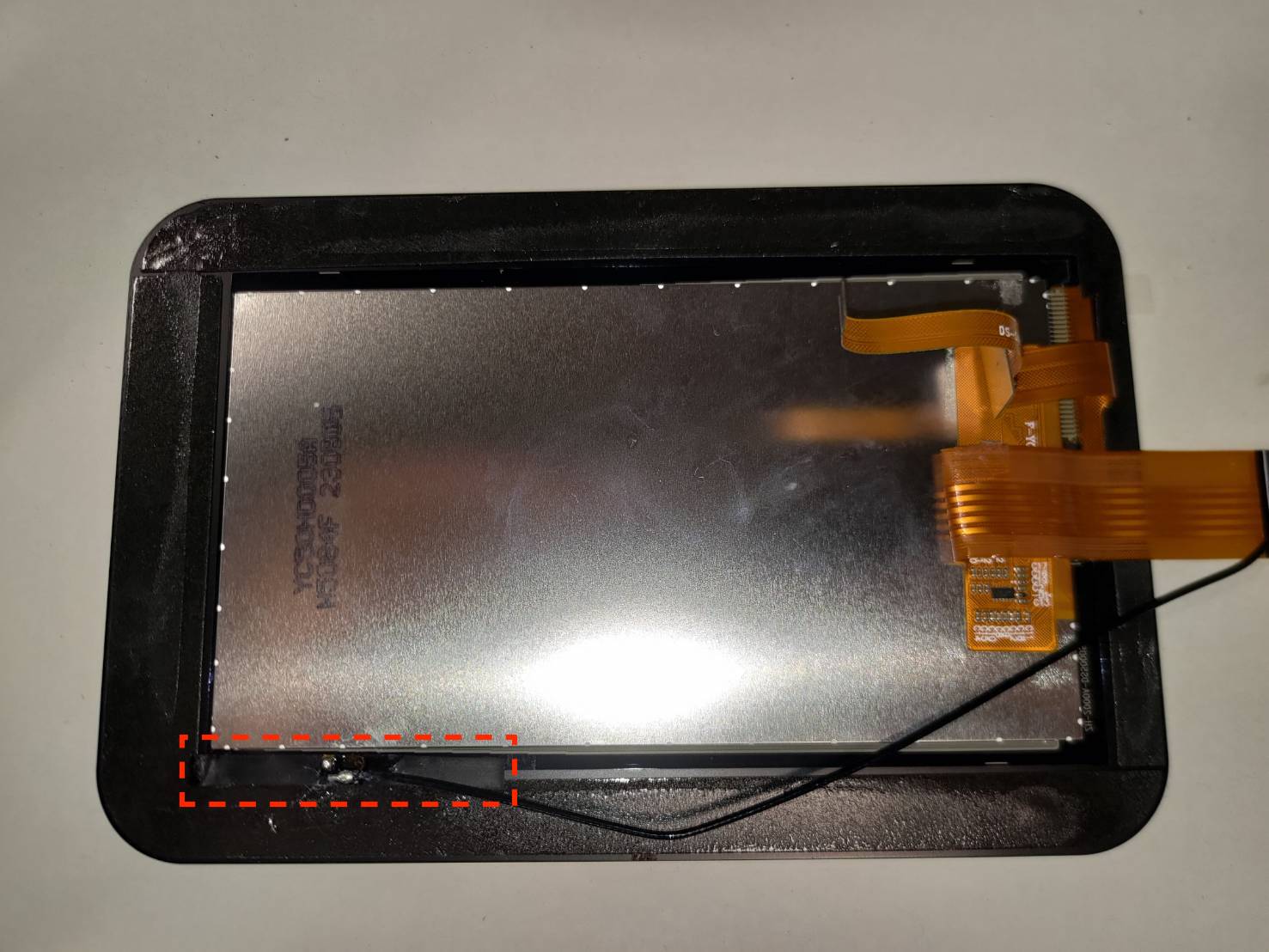

새 화면의 좌측 하단 모서리에 Wi-Fi 안테나를 부착하세요.
17단계
새 화면에서 보호 필름을 제거하고 프레임에 장착하세요.
아래 사진과 같이 방향을 맞추고, 케이블은 왼쪽(RK 보드 쪽)에 위치해야 합니다.
18단계
새 RK 보드에 플랫 케이블을 삽입하십시오.
케이블을 삽입하기 전에 보드의 커넥터 클립을 열어야 합니다.
19단계
나사를 다시 조여 새 RK 보드를 고정하십시오.
20단계
USB-C 케이블과 Wi-Fi 안테나를 연결하십시오.
USB-C 케이블은 이전에 촬영한 사진과 동일한 방향으로 연결해야 합니다. 10단계.
21단계
3M 폼 테이프를 원래 위치에 다시 부착하십시오.
22단계
상단 프레임을 원래 위치로 되돌리십시오.
표시된 나사 구멍이 작업 영역을 향하도록 해야 합니다.
프레임 복원:
23단계
기기의 전원을 켜고 터치 기능을 테스트하십시오.
("제어" 버튼을 누르지 않도록 주의하십시오)
|
24단계
측면 나사를 조입니다.
25단계
전원을 끄고 기기를 뒤집은 후, 바닥의 모든 나사를 조입니다.
표시된 발과 나사는 USB 포트와 가까운 위치에 있어야 합니다.
권장 사항:
처음에는 나사를 완전히 조이지 마세요. 일부 나사가 잘못 정렬되어 끼워지지 않을 수 있습니다. 모든 나사를 설치한 후에 전체적으로 조이는 것이 좋습니다.
26단계
기기를 다시 뒤집습니다. 모듈 시트를 움직여 자유롭게 이동하는지 확인합니다.
|
|
27단계
-
USB 포트 근처의 고무 발 나사를 풀고 모듈 시트를 다시 움직여 보세요.
#END
