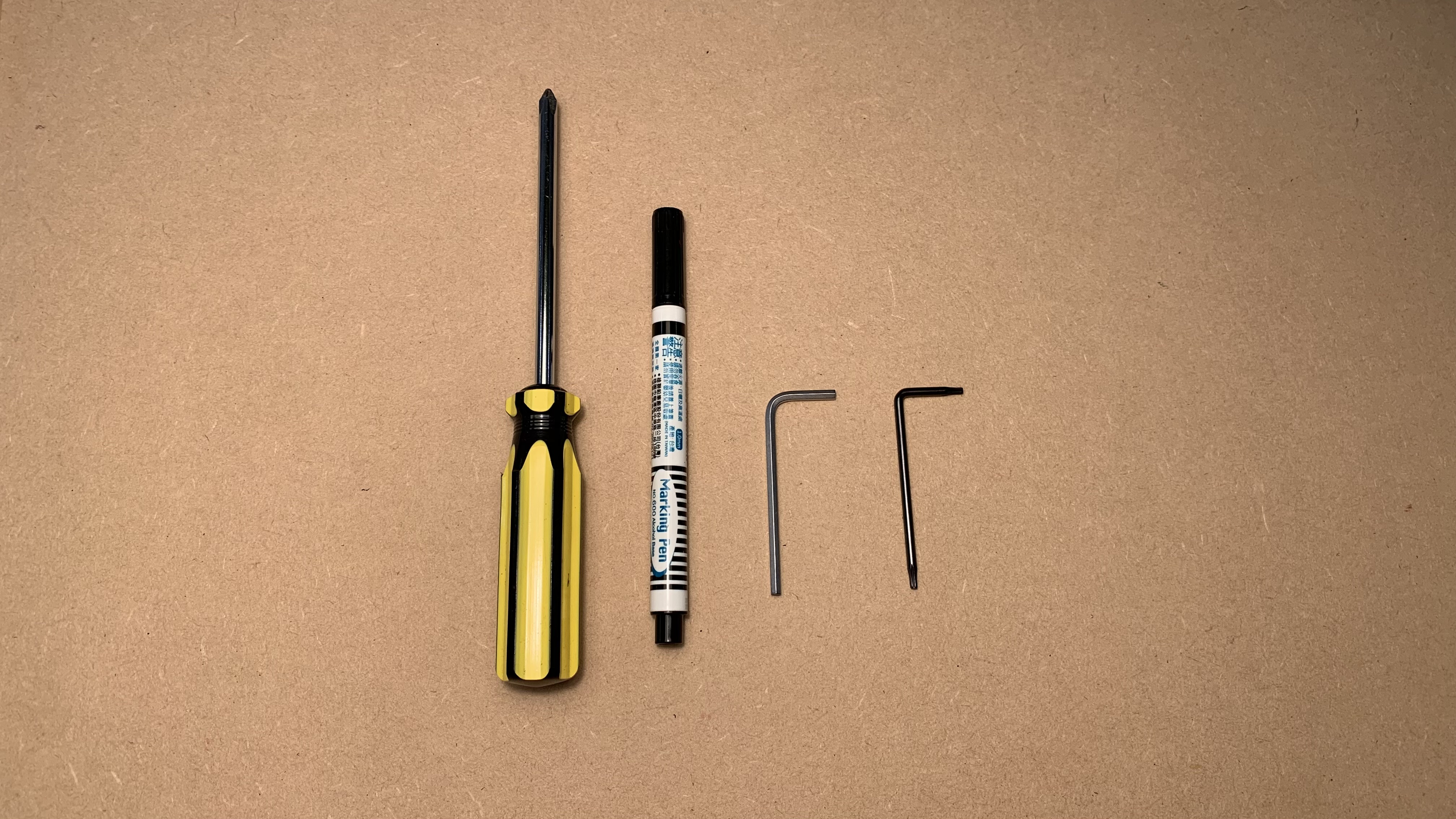

도구
| 1 |
Torx T8 드라이버 |
| 2 |
3mm 육각 렌치 |
| 3 |
십자 드라이버 |
| 4 | 마커 |
0단계 - Ador에서 데이터 다운로드
⚠︎ 기기가 정상적으로 부팅되지 않거나 컴퓨터에 연결할 수 없는 경우, 고객 서비스에 문의하여 데이터를 받으시기 바랍니다.
- 펌웨어를 5.1.17 버전 이상으로 업데이트하십시오.
- Beam Studio를 2.3.1 버전 이상으로 업데이트하십시오.
- '기기 → 기기 이름 → 카메라 보정 데이터 → 데이터 다운로드'를 선택하십시오.
다운로드된 파일은 .zip 형식이며 기기 이름으로 저장됩니다.
예: Ador (Timothy).zip
1단계
기기의 전원을 끄고 전원 코드를 분리한 후 기기를 뒤집으십시오.
2단계

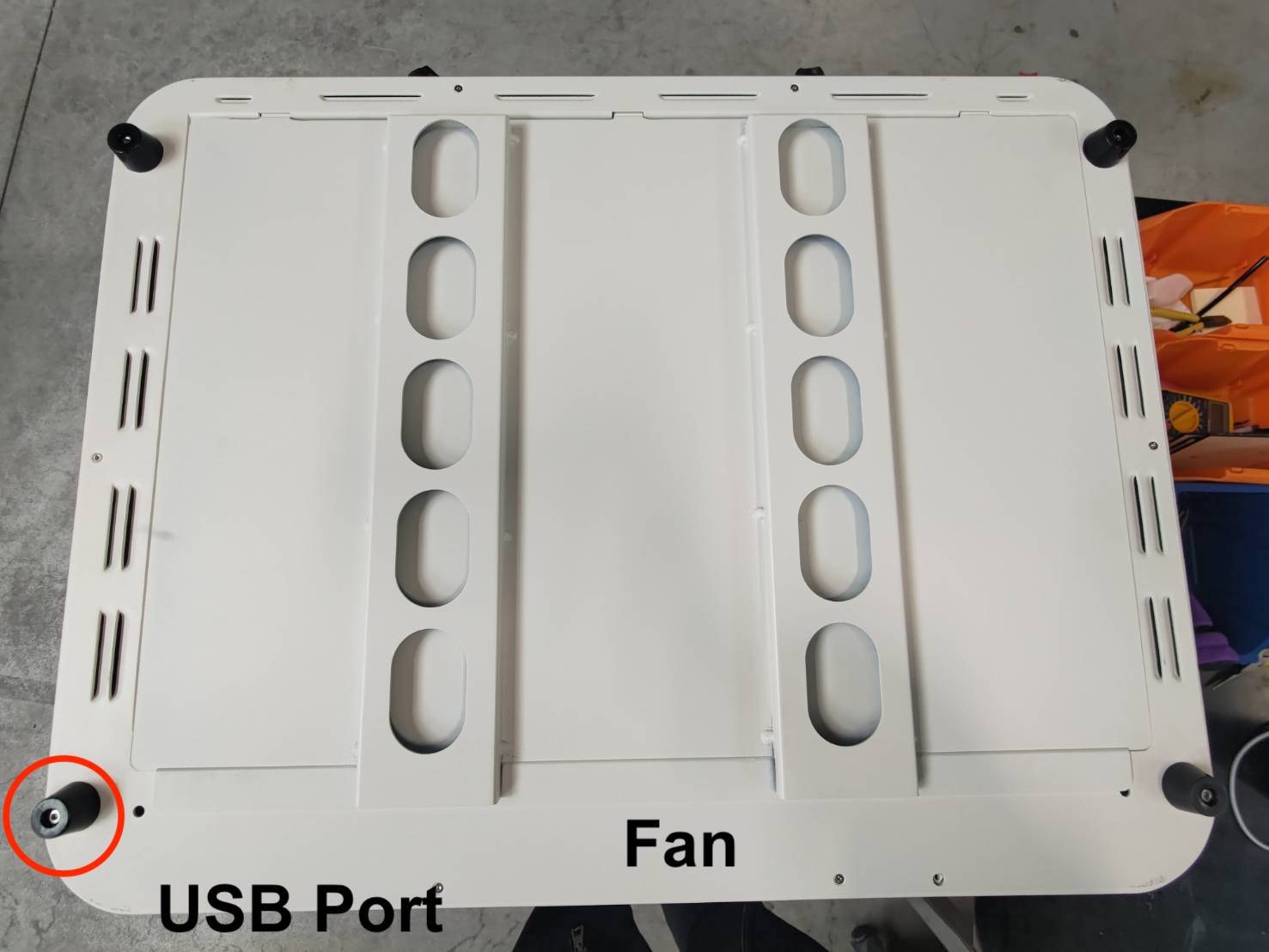

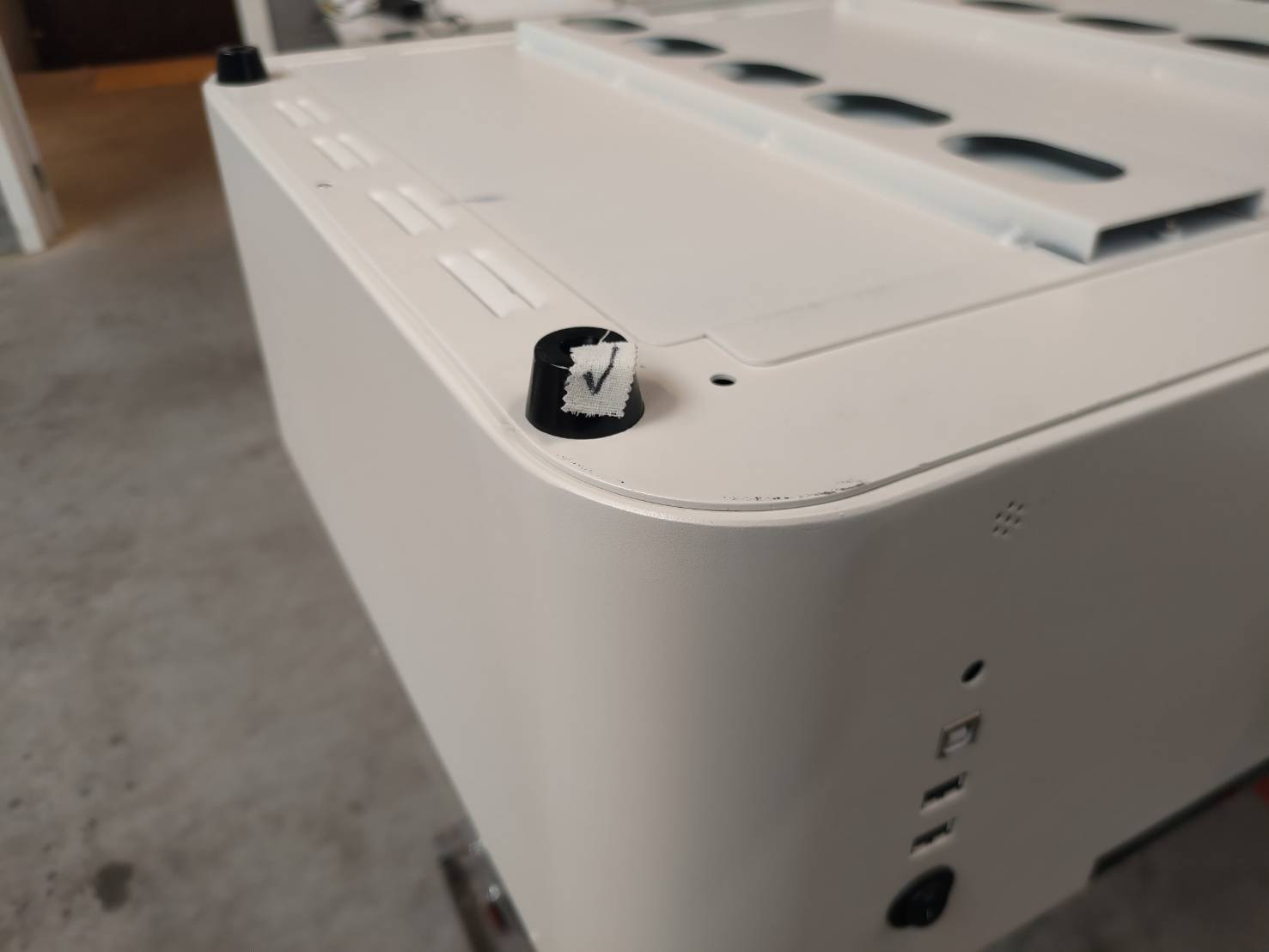

USB 포트 근처에 있는 고무 받침과 나사에 표시하십시오.
이 받침의 나사가 다른 것들보다 짧고 동일한 위치에 있어야 하므로 표시가 필요합니다.
3단계

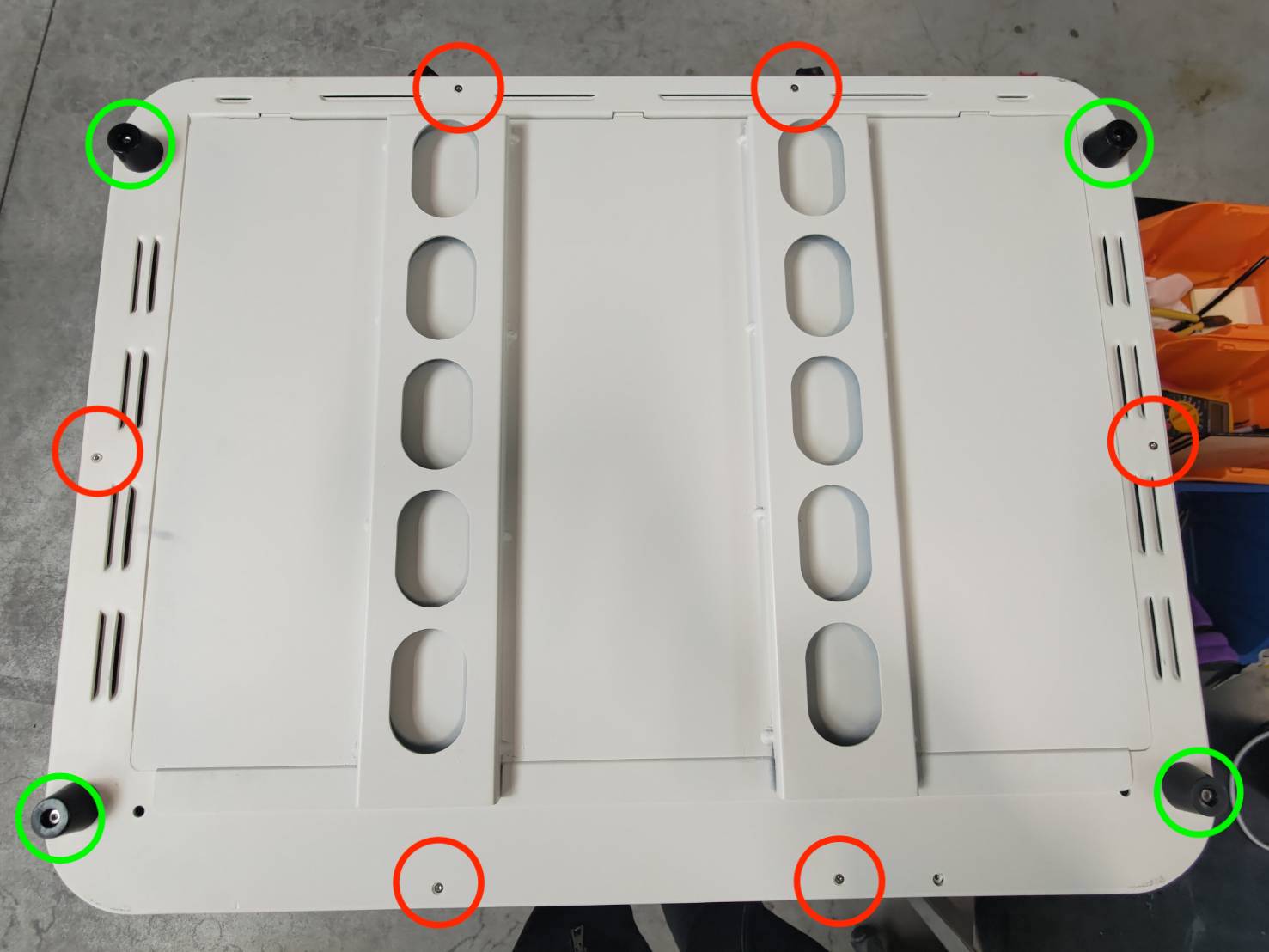

바닥의 나사들을 제거하십시오.
(T8 나사 6개 및 3mm 육각 나사 4개)
4단계
기기를 뒤집고 측면의 나사를 제거하십시오. (T8 나사 2개)
5단계

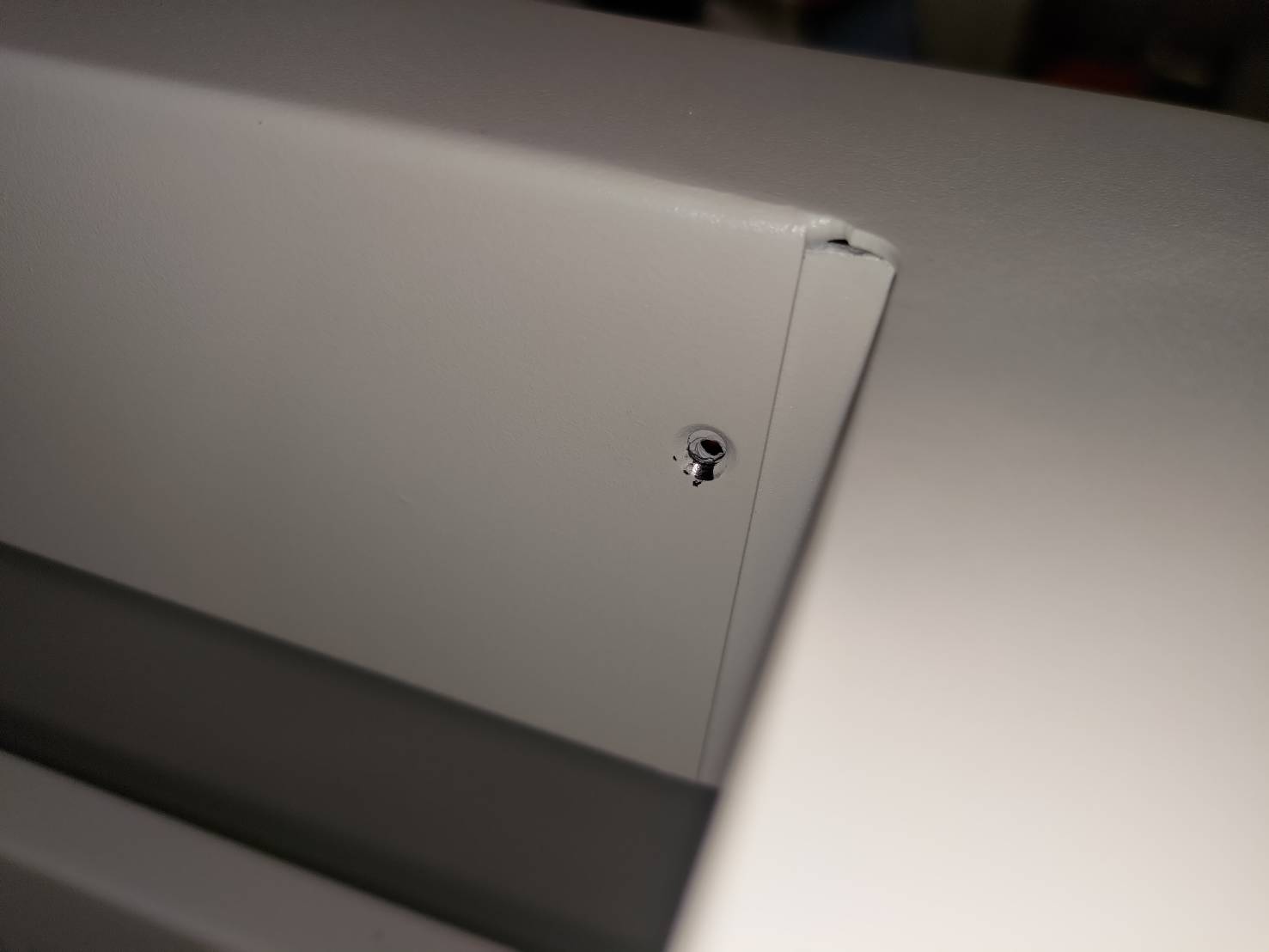

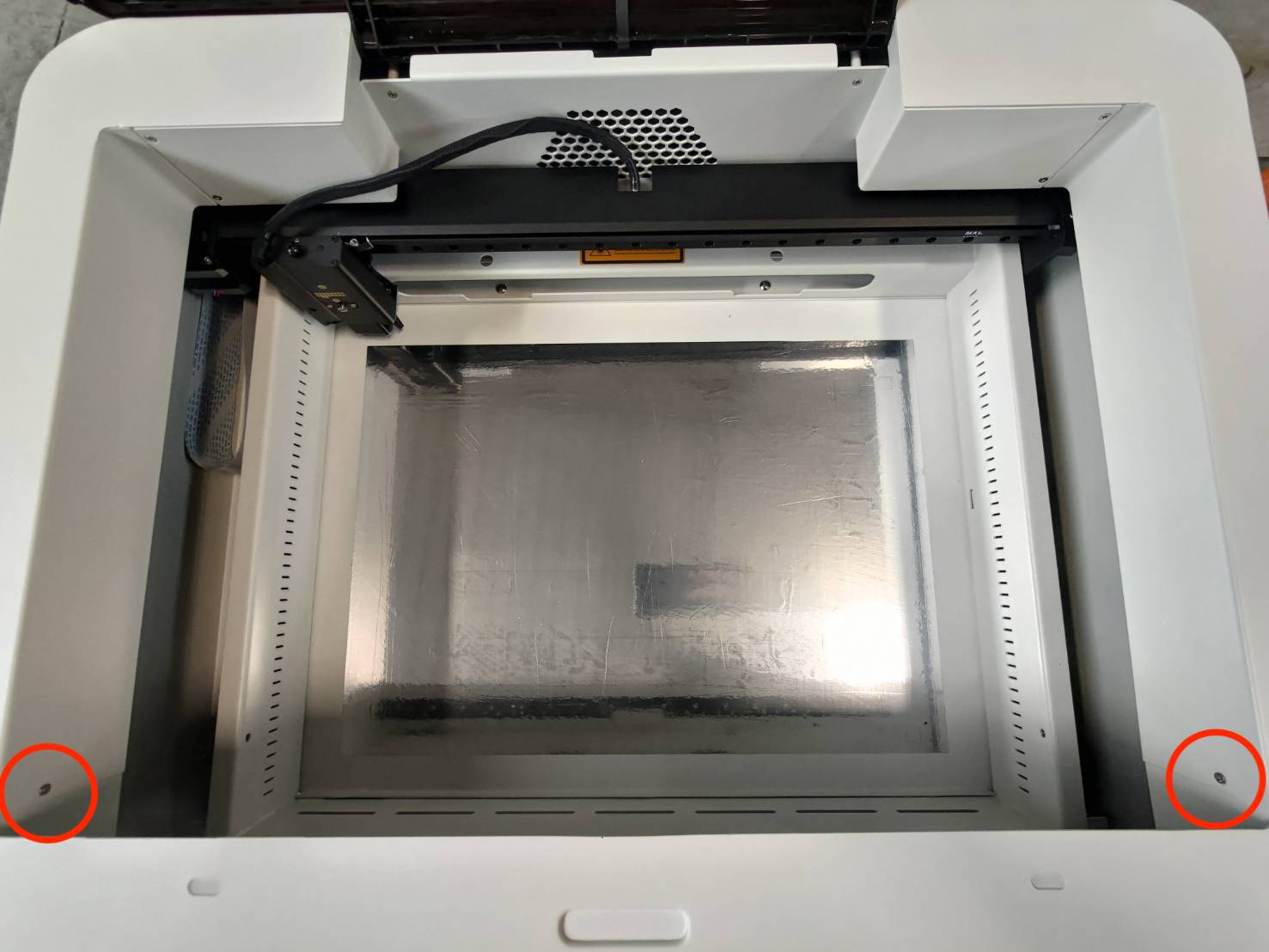

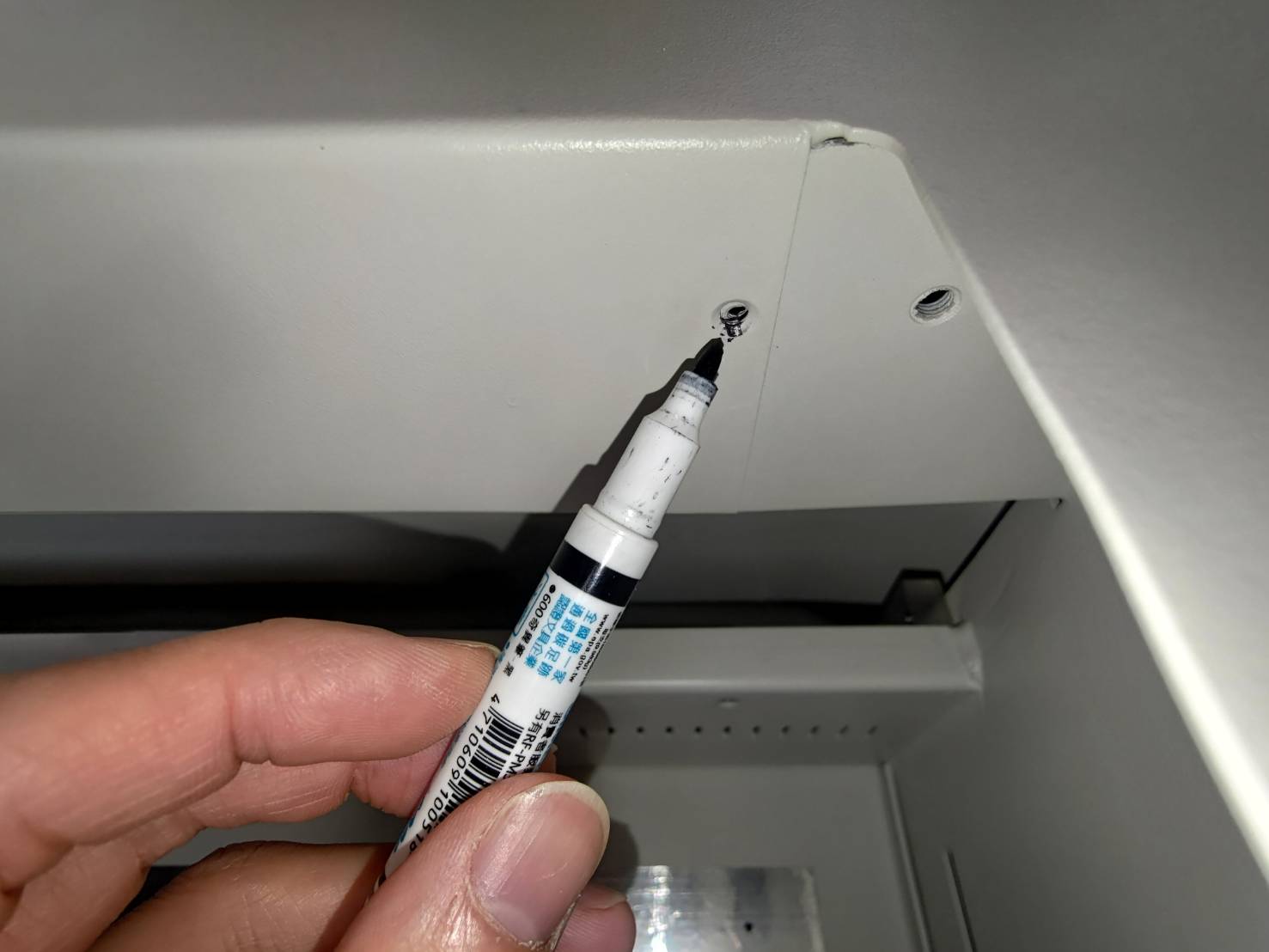

펜으로 양쪽의 나사 구멍을 표시하세요.
이는 조립 시 표시된 면이 작업 영역을 향하도록 하기 위함입니다.
6단계

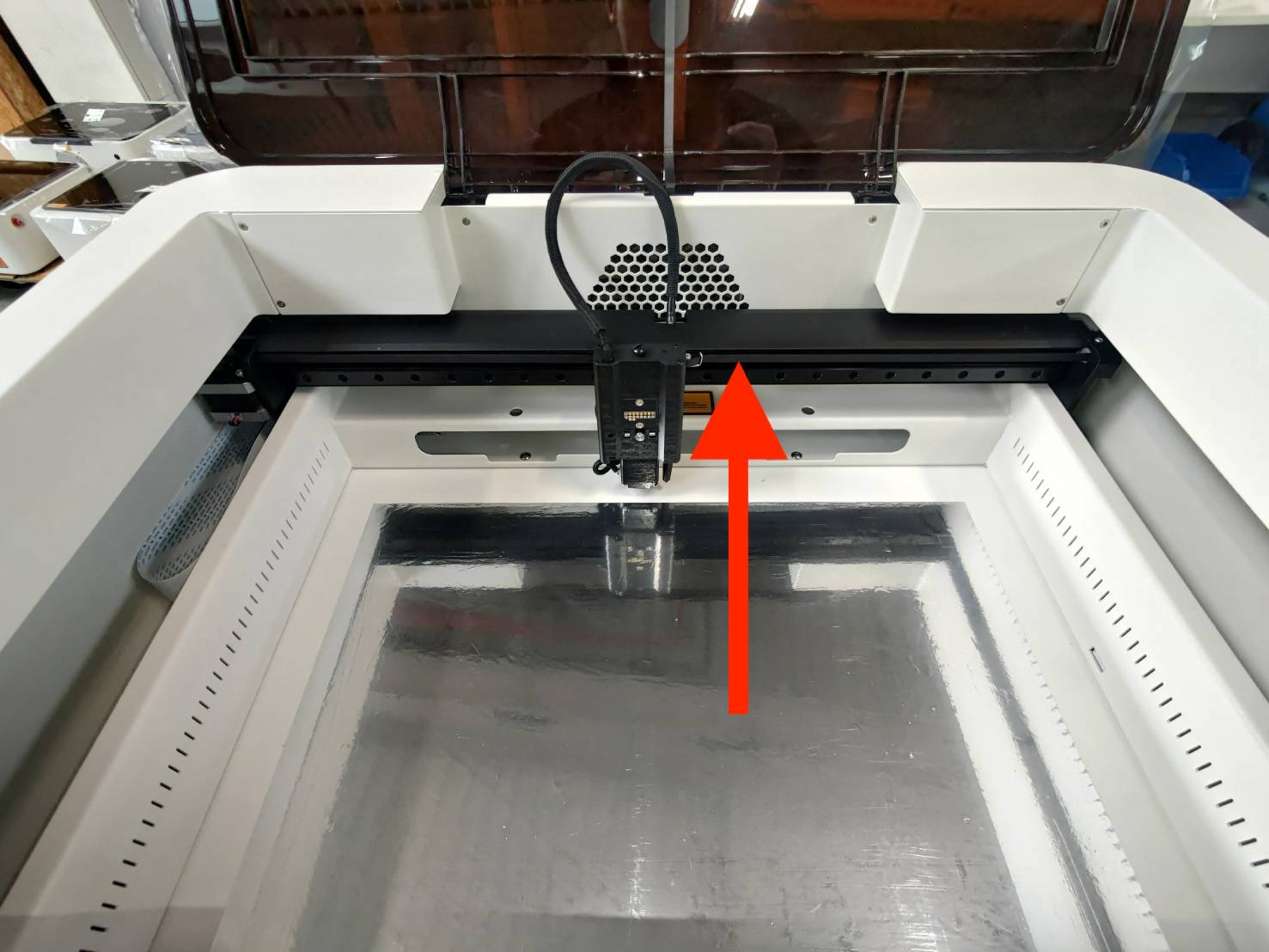

모듈 시트를 팬 쪽으로 끝까지 이동시키세요.
7단계

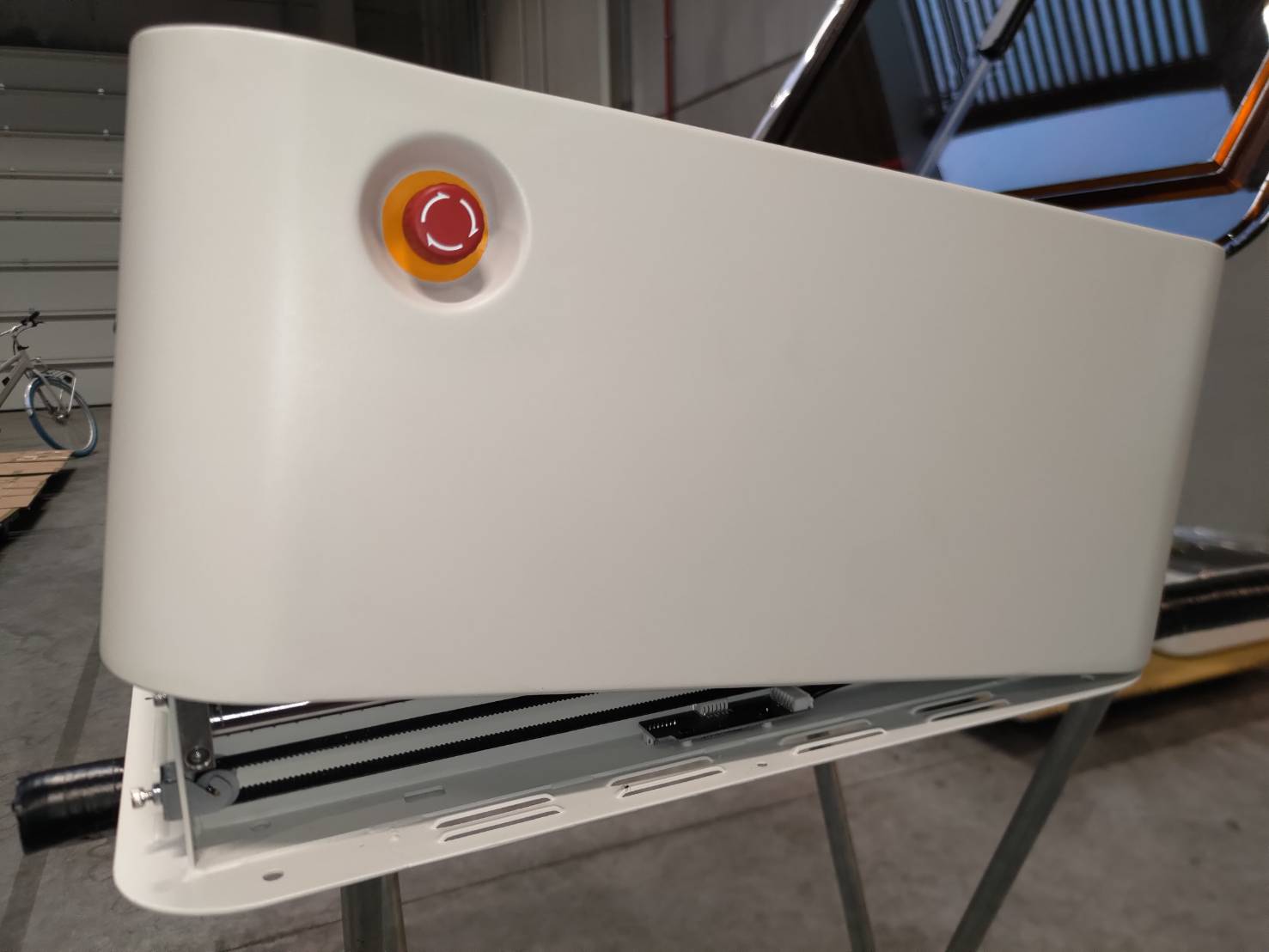

양손으로 상단 프레임을 들어 올려 스터드에 올려놓으세요.
(전선이 프레임에 끼이지 않도록 주의하세요.)

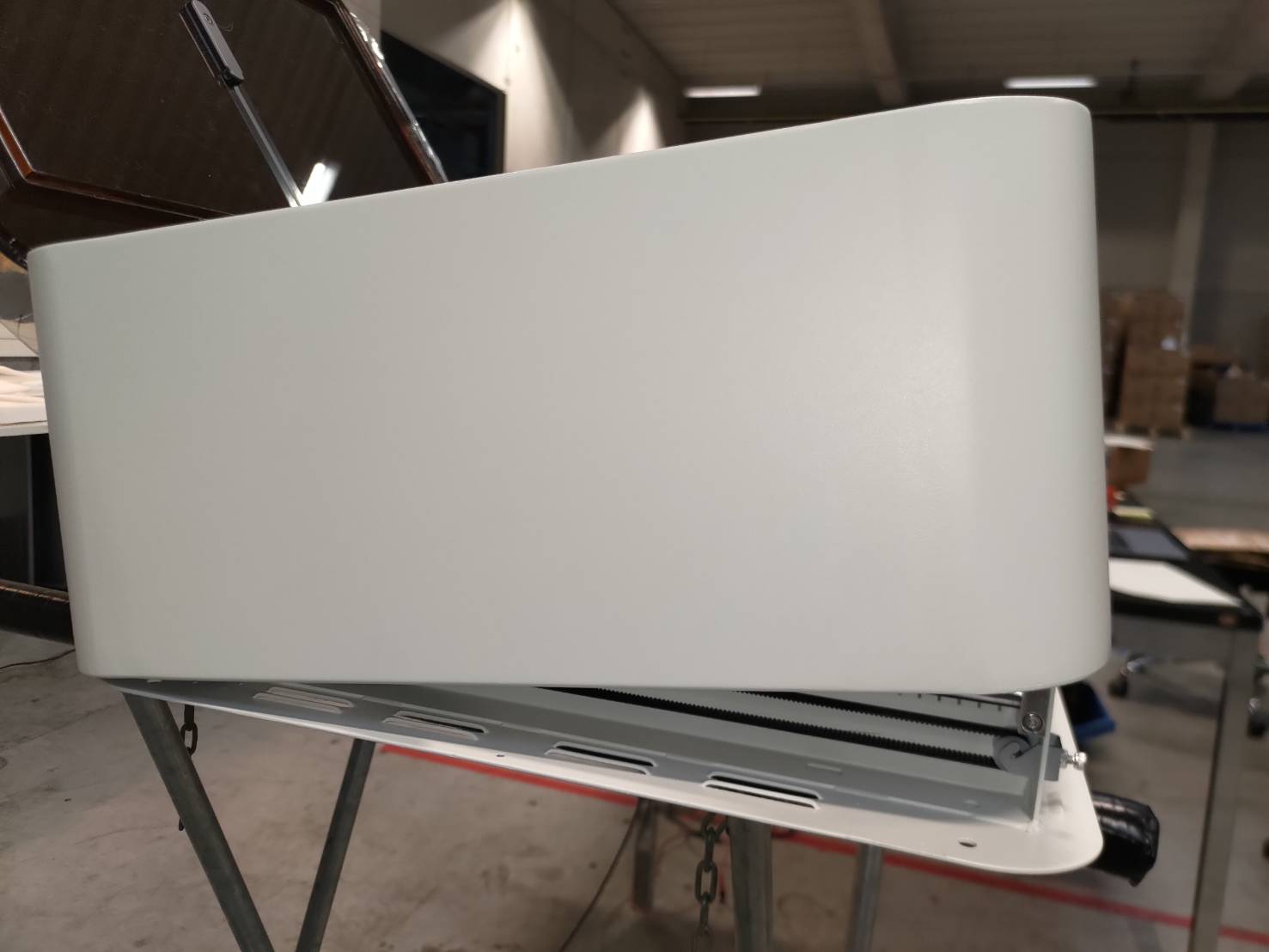

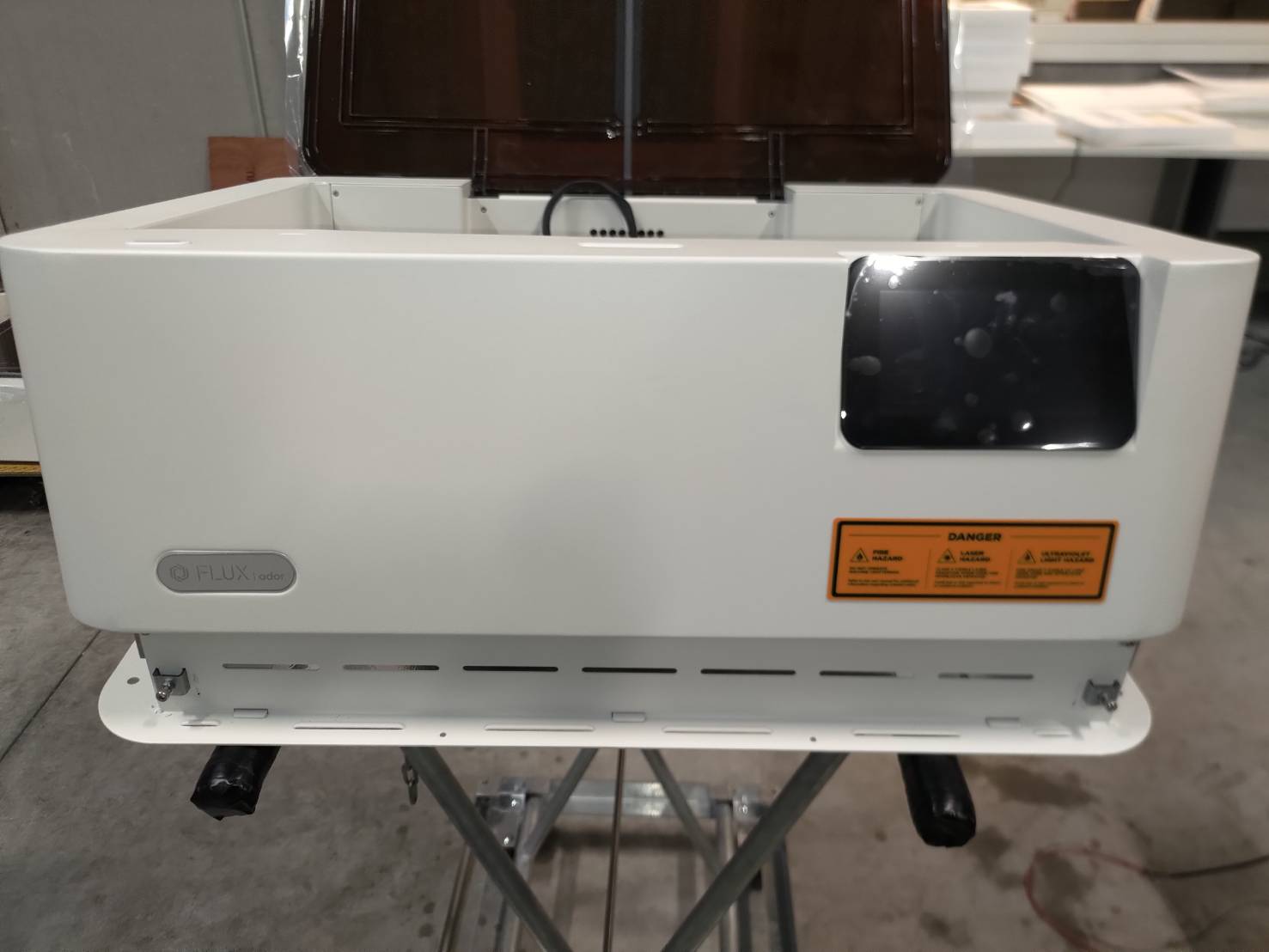

스터드에 프레임이 올려진 예시:

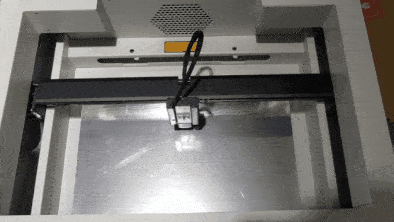

프레임 들어 올리는 예시 영상 (기기 내부에서 촬영된 영상):
8단계

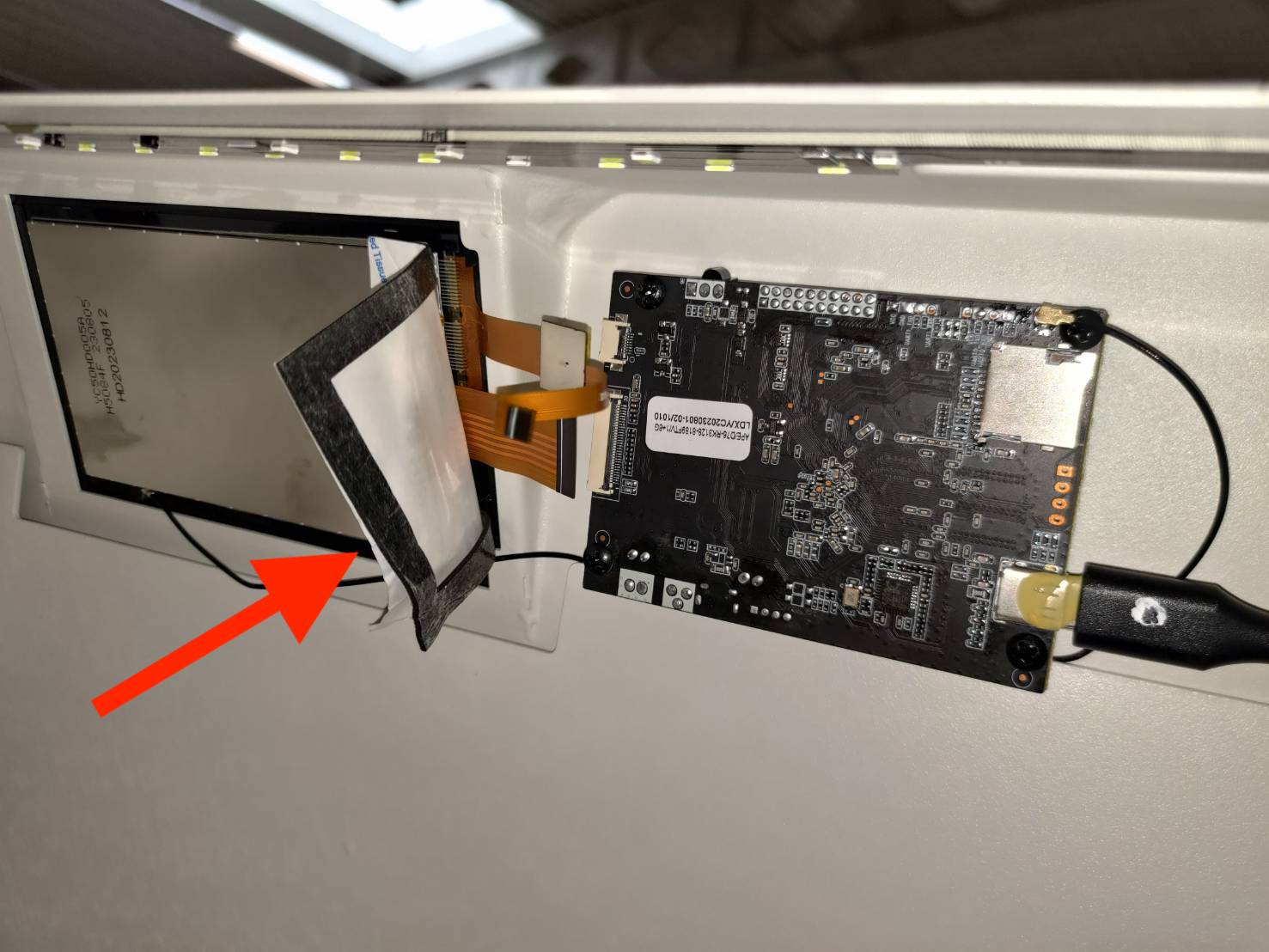

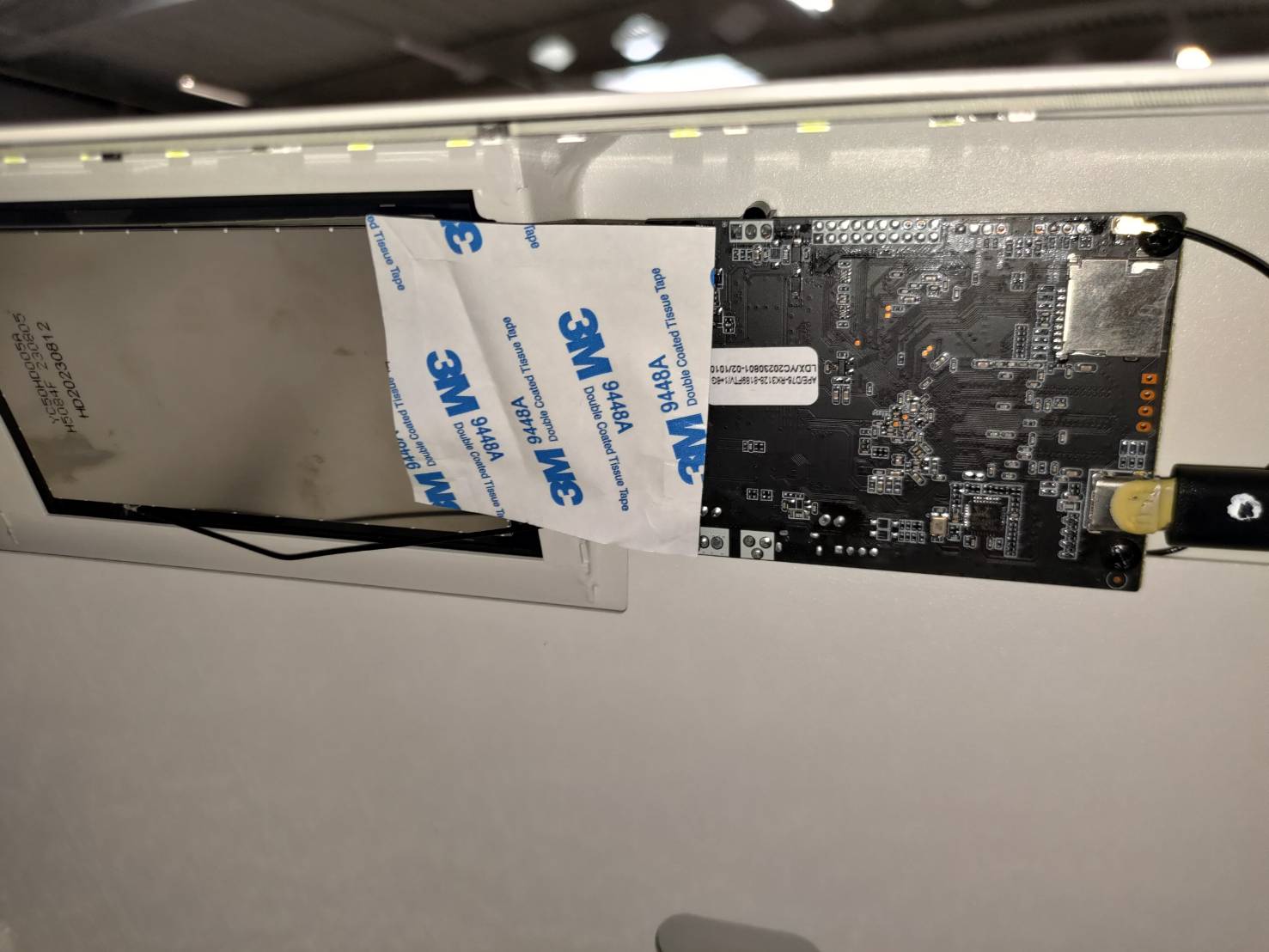

3M 폼 테이프를 화면 쪽으로 접으세요.
9단계

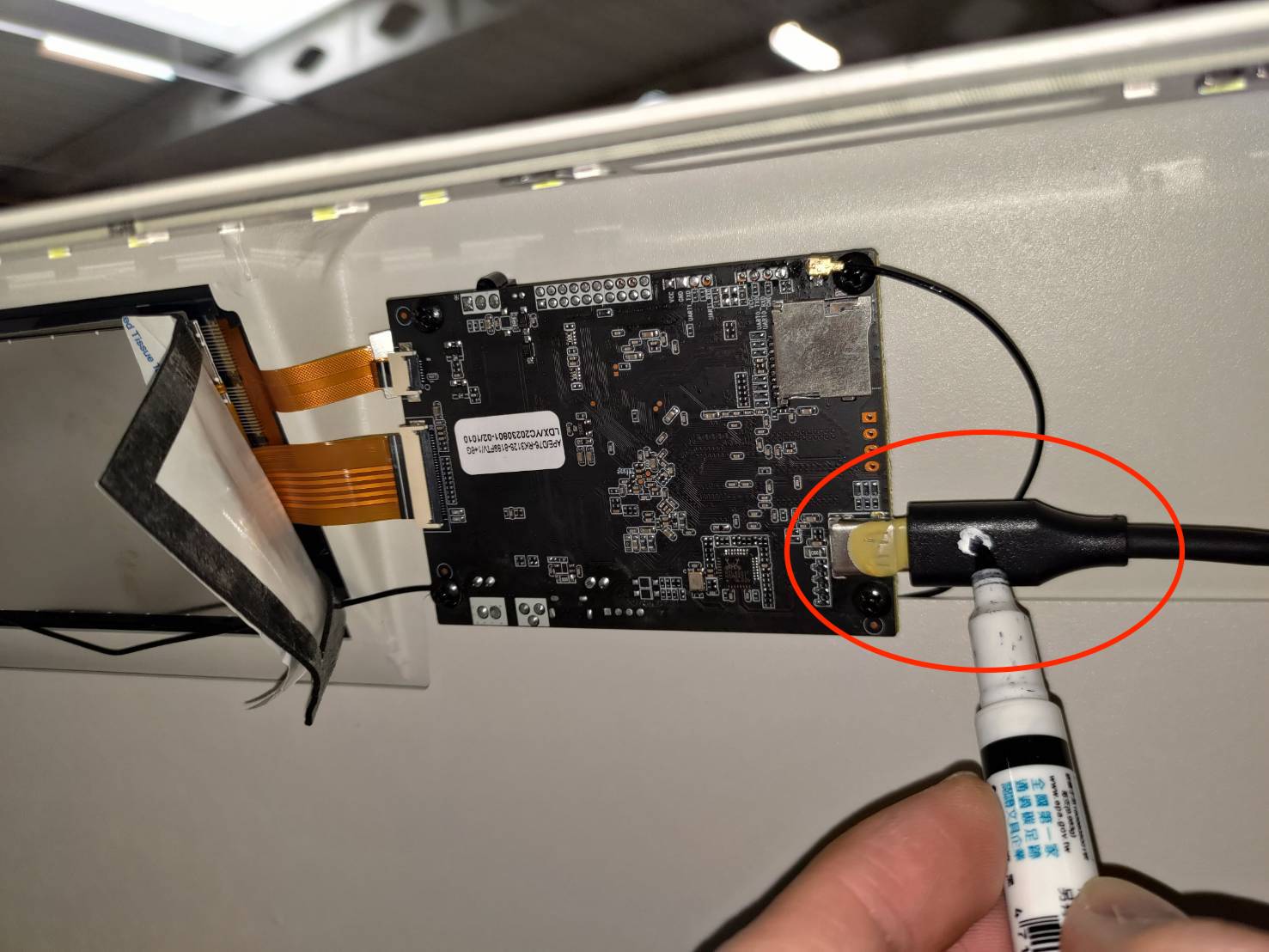

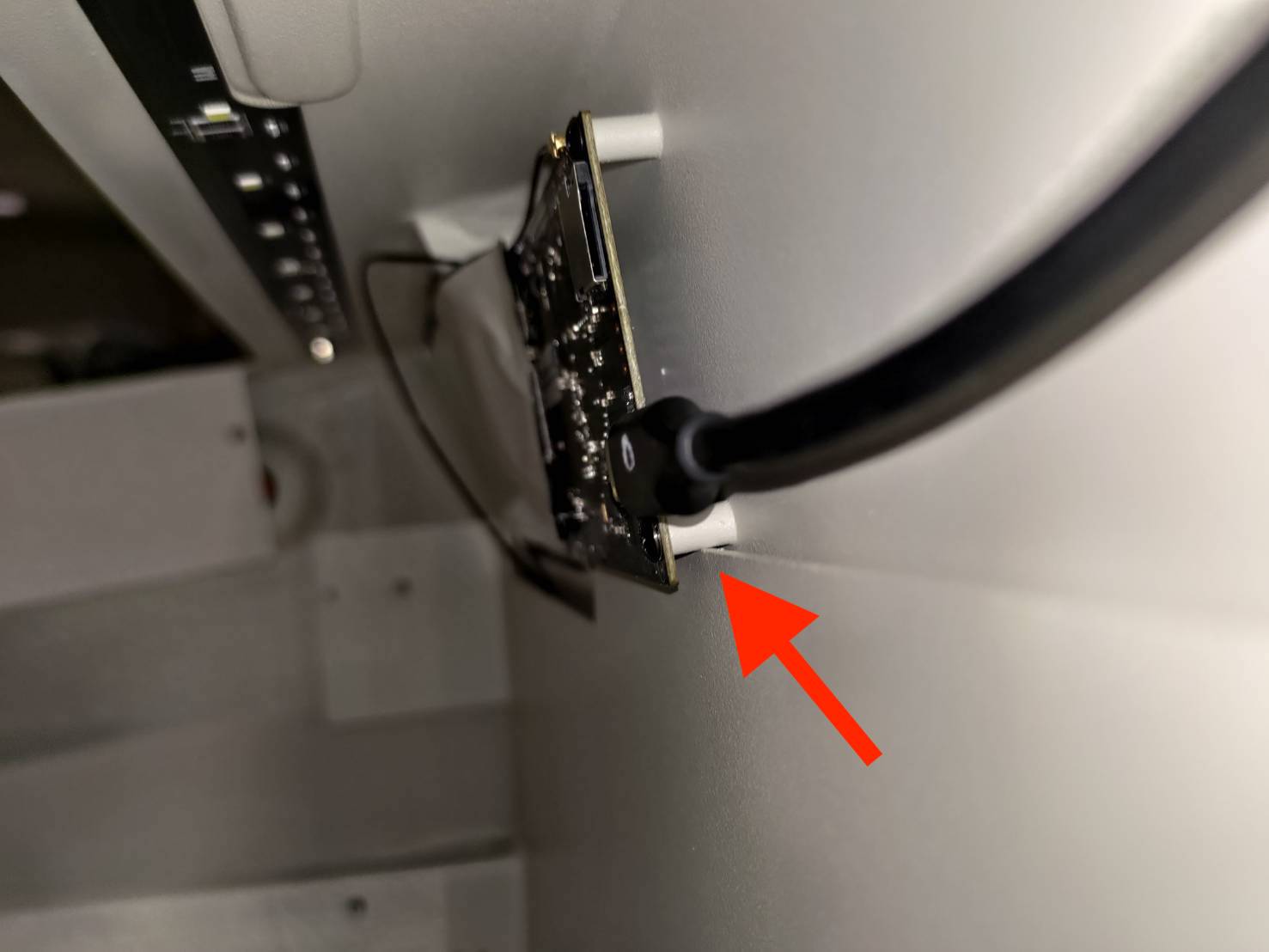

USB-C 케이블에 표시를 하세요.
USB-C는 올바른 방향으로 연결해야 하므로, 조립 시 원래 방향을 알 수 있도록 표시하는 것입니다. (표시된 면이 작업 영역을 향해야 합니다.)
10단계

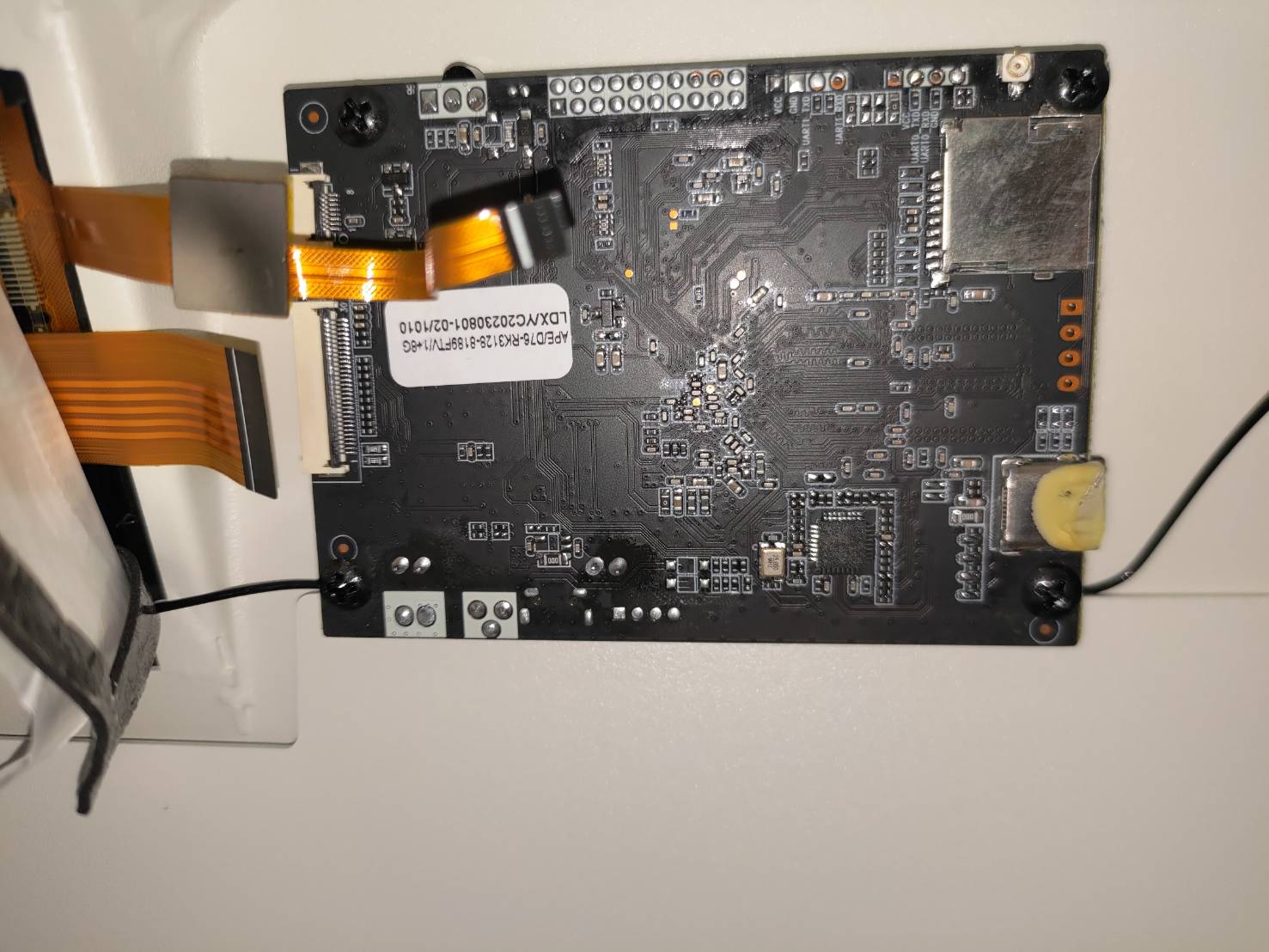

모든 케이블의 원래 위치를 기록하기 위해 사진을 찍으세요.
이는 케이블을 올바르게 다시 연결할 수 있도록 케이블 위치를 기억하기 위함입니다.
11단계

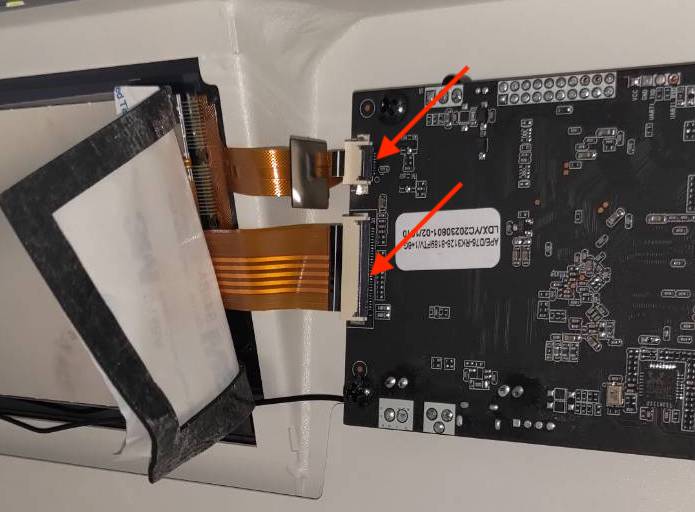

플랫 케이블, USB-C, Wi-Fi 안테나를 분리하세요.
플랫 케이블은 클립으로 고정되어 있습니다. 클립을 열어 플랫 케이블을 분리하십시오.

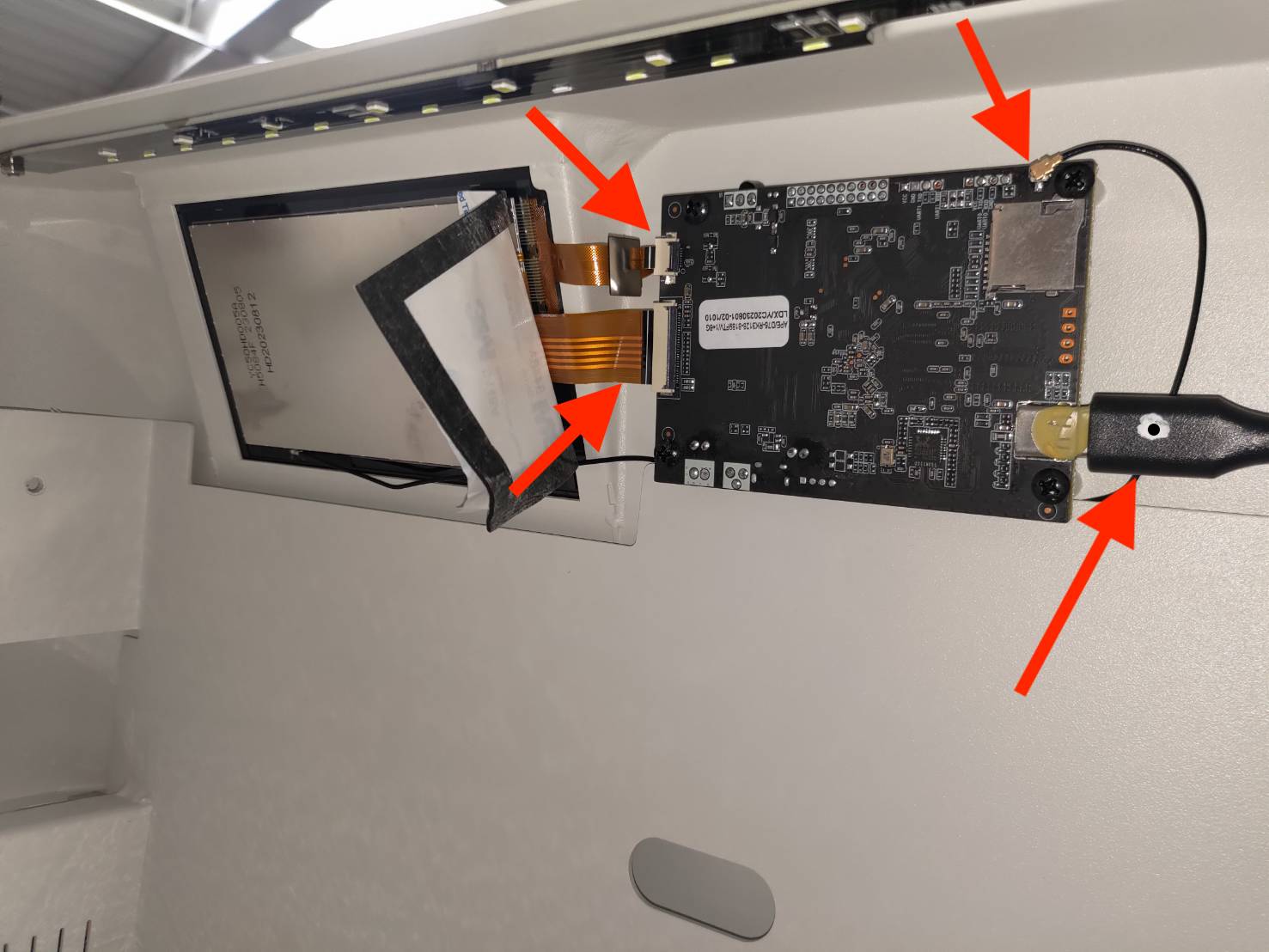

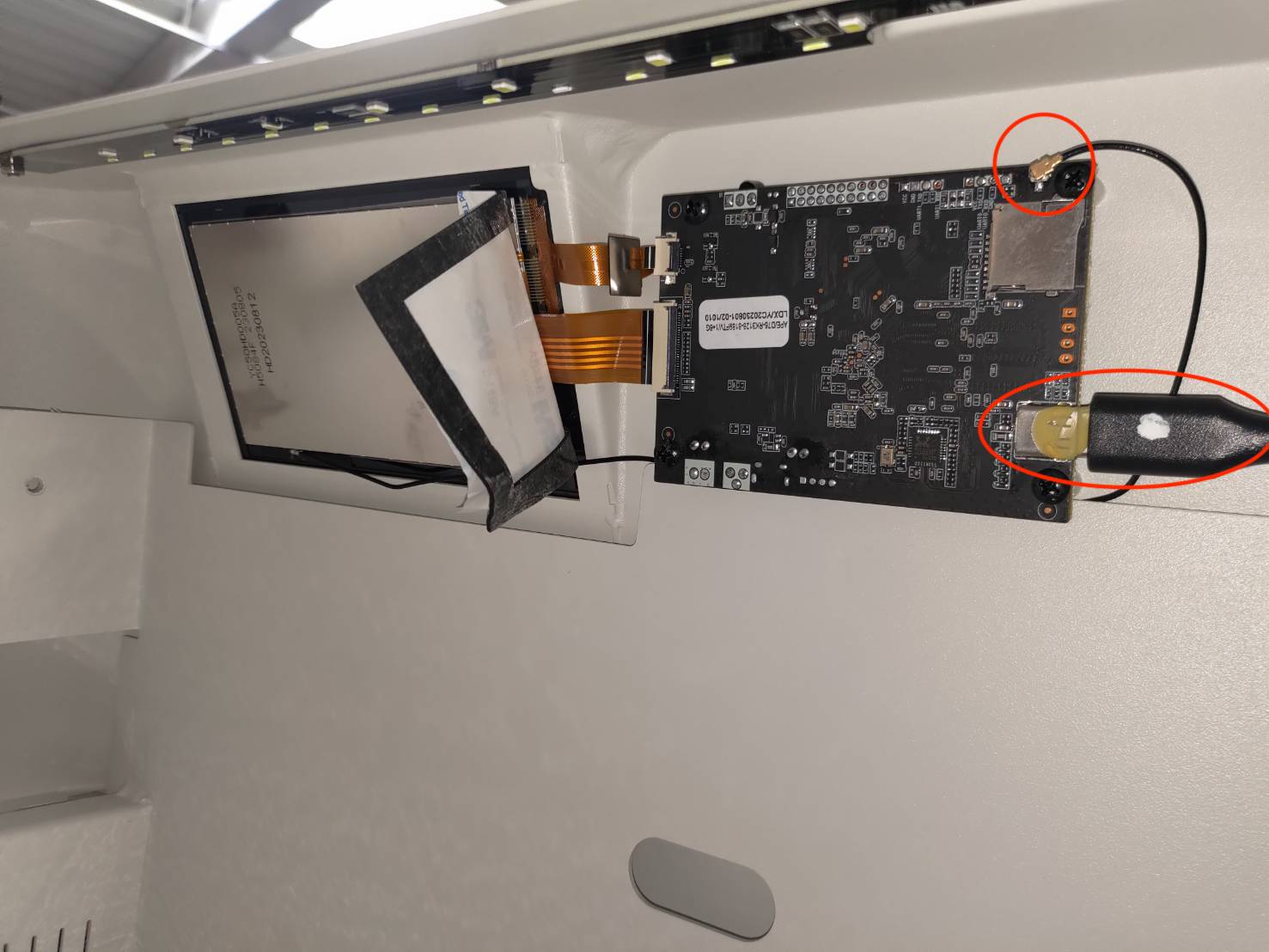

USB-C 및 Wi-Fi 안테나 위치:
모두 제거한 상태:
12단계

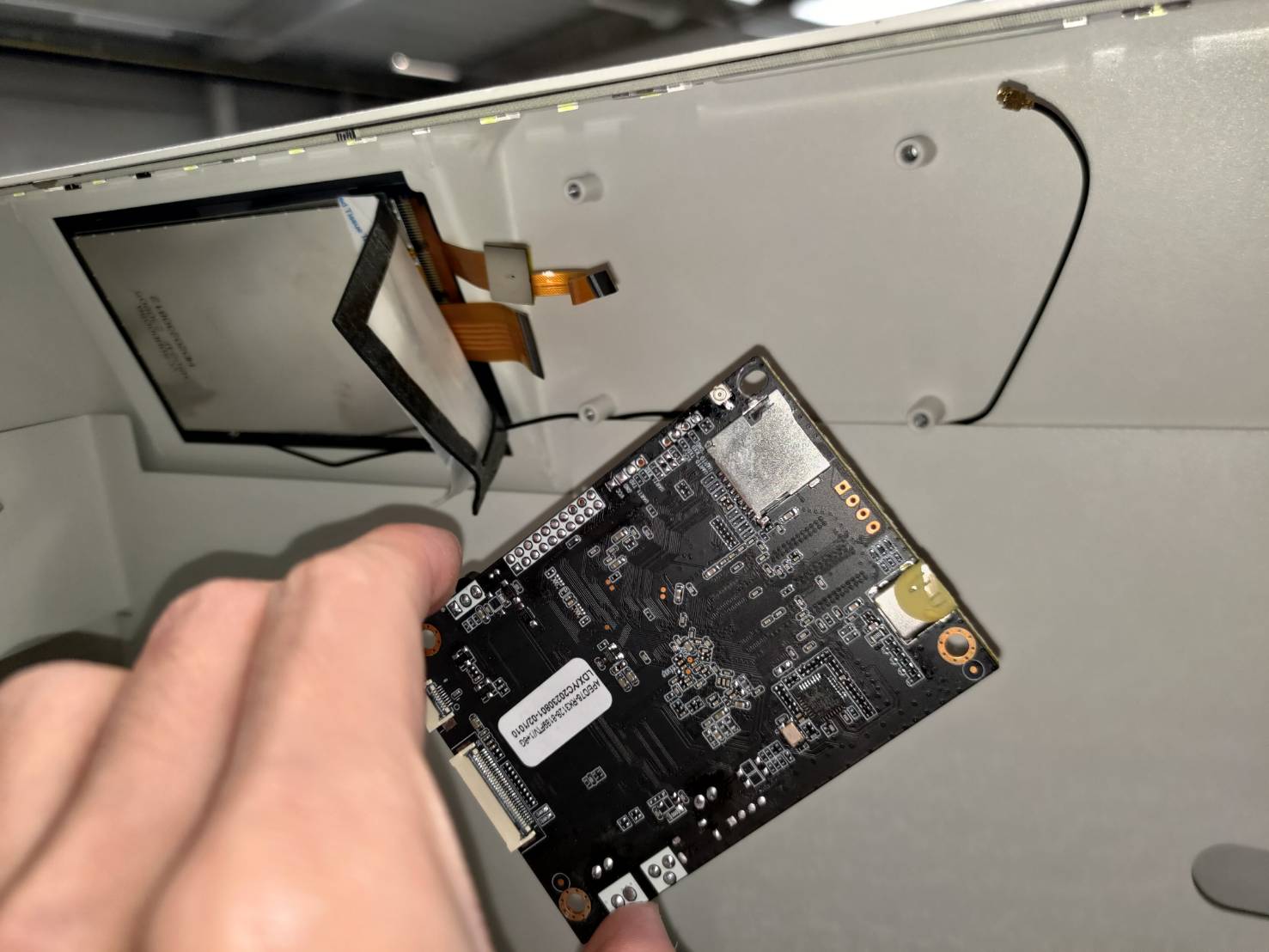

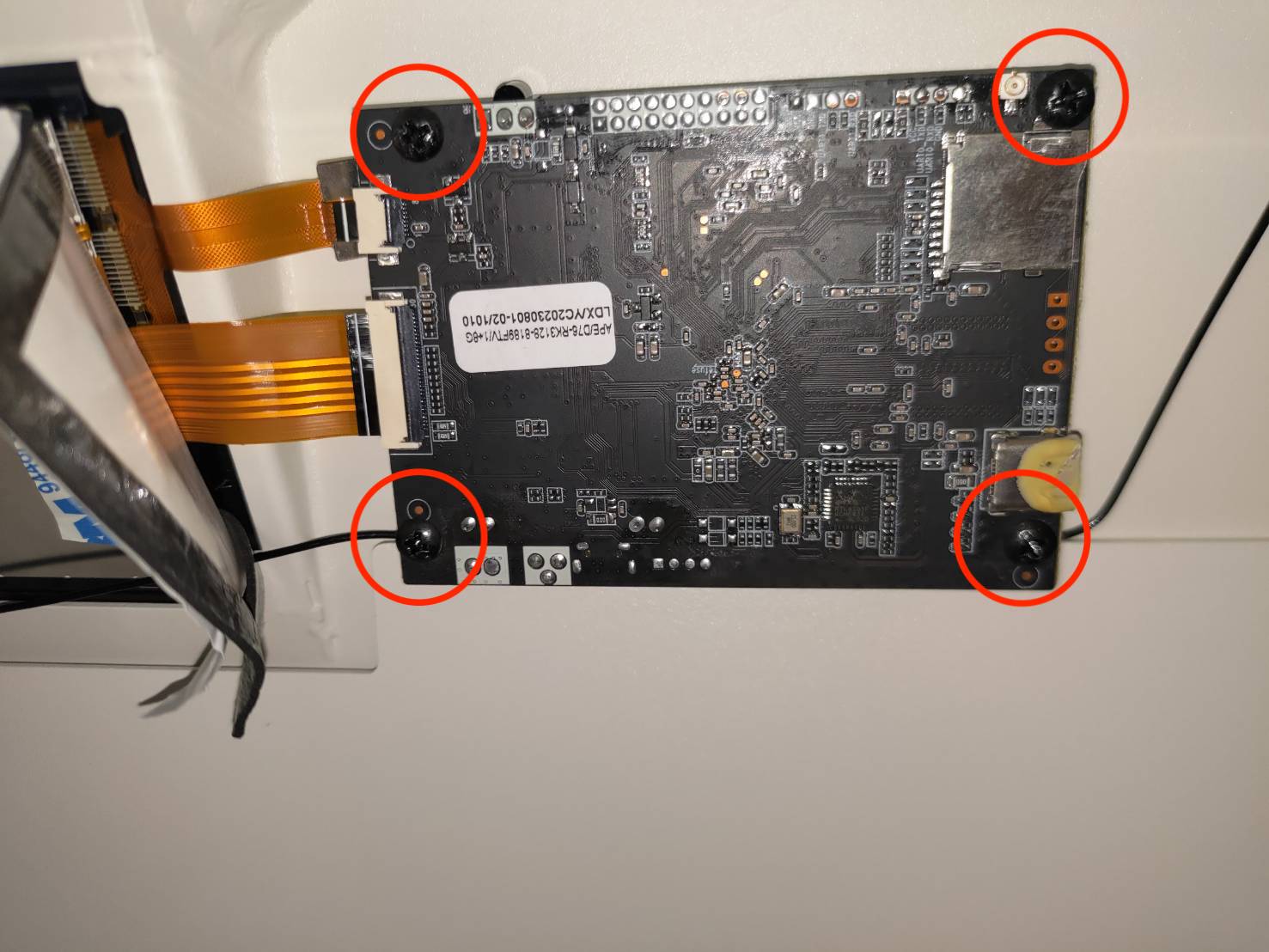

이 십자 나사를 풀어 RK 보드를 분리하십시오.
13단계

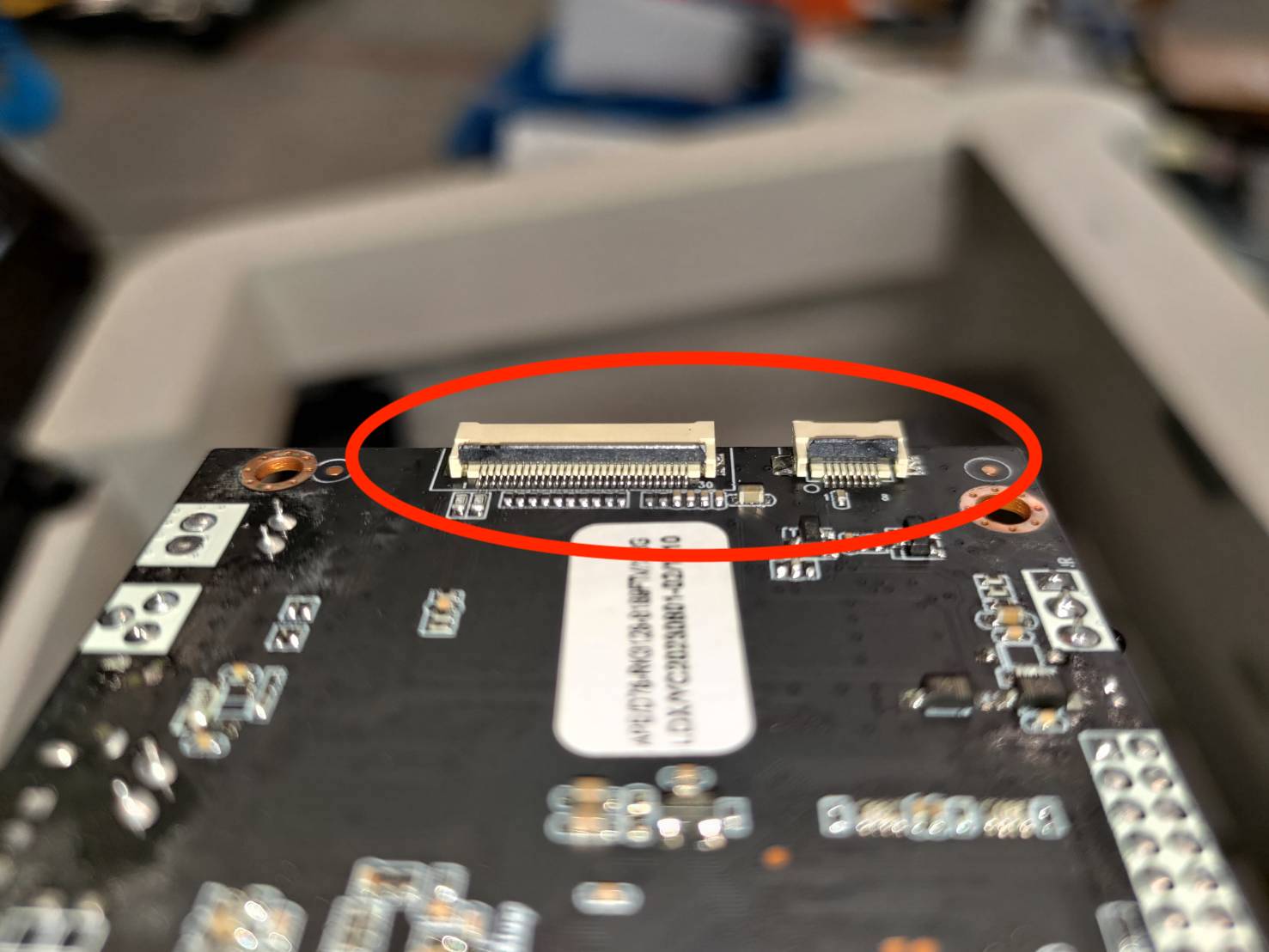

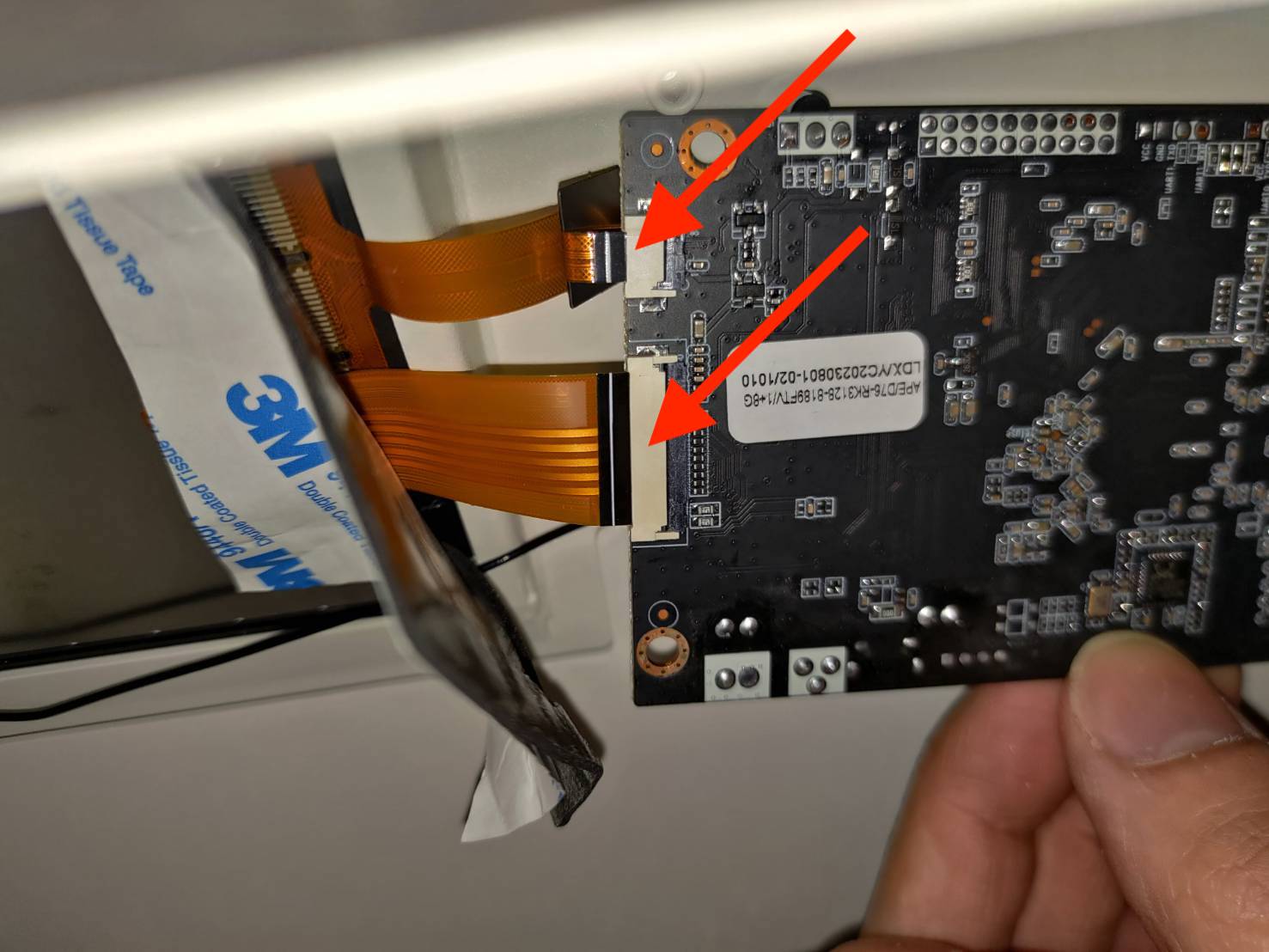

새 RK 보드에 플랫 케이블을 삽입하십시오.
케이블을 삽입하기 전에 보드의 클립을 열어야 합니다.
14단계
나사를 다시 조여 새 RK 보드를 고정하십시오.
15단계
USB-C와 Wi-Fi 안테나를 연결하십시오.
USB-C는 사진에 표시된 원래 방향과 동일하게 연결해야 합니다 10단계.
16단계
3M 폼 테이프를 원래 위치에 다시 부착하십시오.
17단계
상단 프레임을 원래 위치로 되돌리십시오.
표시된 나사 구멍이 작업 영역을 향하도록 해야 합니다.
프레임 복원:
18단계

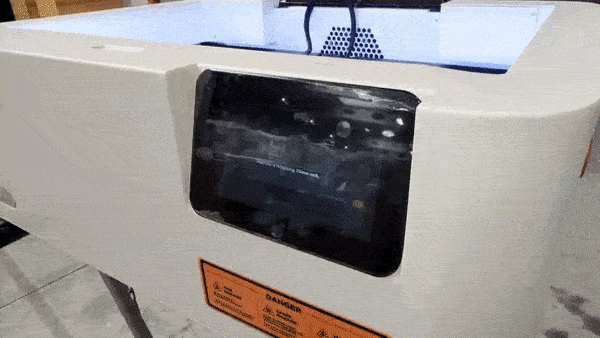

기기의 전원을 켜고 터치 기능을 테스트하세요.
("제어" 버튼을 누르지 않도록 주의하세요)
|
19단계
측면 나사를 조이세요.
20단계
기기의 전원을 끄고 뒤집으세요. 바닥의 모든 나사를 조이세요.
USB 포트 근처에 표시된 발과 나사가 위치해야 합니다.
권장 사항:
처음에는 나사를 완전히 조이지 마세요. 일부 나사가 잘못 정렬되어 끼워지지 않을 수 있습니다. 따라서 모든 나사를 설치한 후에 전체적으로 조이는 것이 좋습니다.
21단계
기기를 다시 뒤집으세요. 모듈 시트를 움직여 자유롭게 이동하는지 확인하세요.
|
|
22단계
USB 포트 근처의 고무 발 나사를 풀어보고 모듈 시트를 다시 움직여 보세요.
23단계 - 기기 부팅 및 데이터 업로드
Beam Studio 2.3.1 버전 이상을 실행하고 '기기 → 기기 이름 → 카메라 보정 데이터 → 데이터 업로드 → 0단계."
24단계 - 카메라 보정
정확한 미리보기를 위해 카메라를 재보정 정확한 미리보기를 얻으려면 다시 시도하십시오.
#END
