Ador - 도어 커버 교체

도구

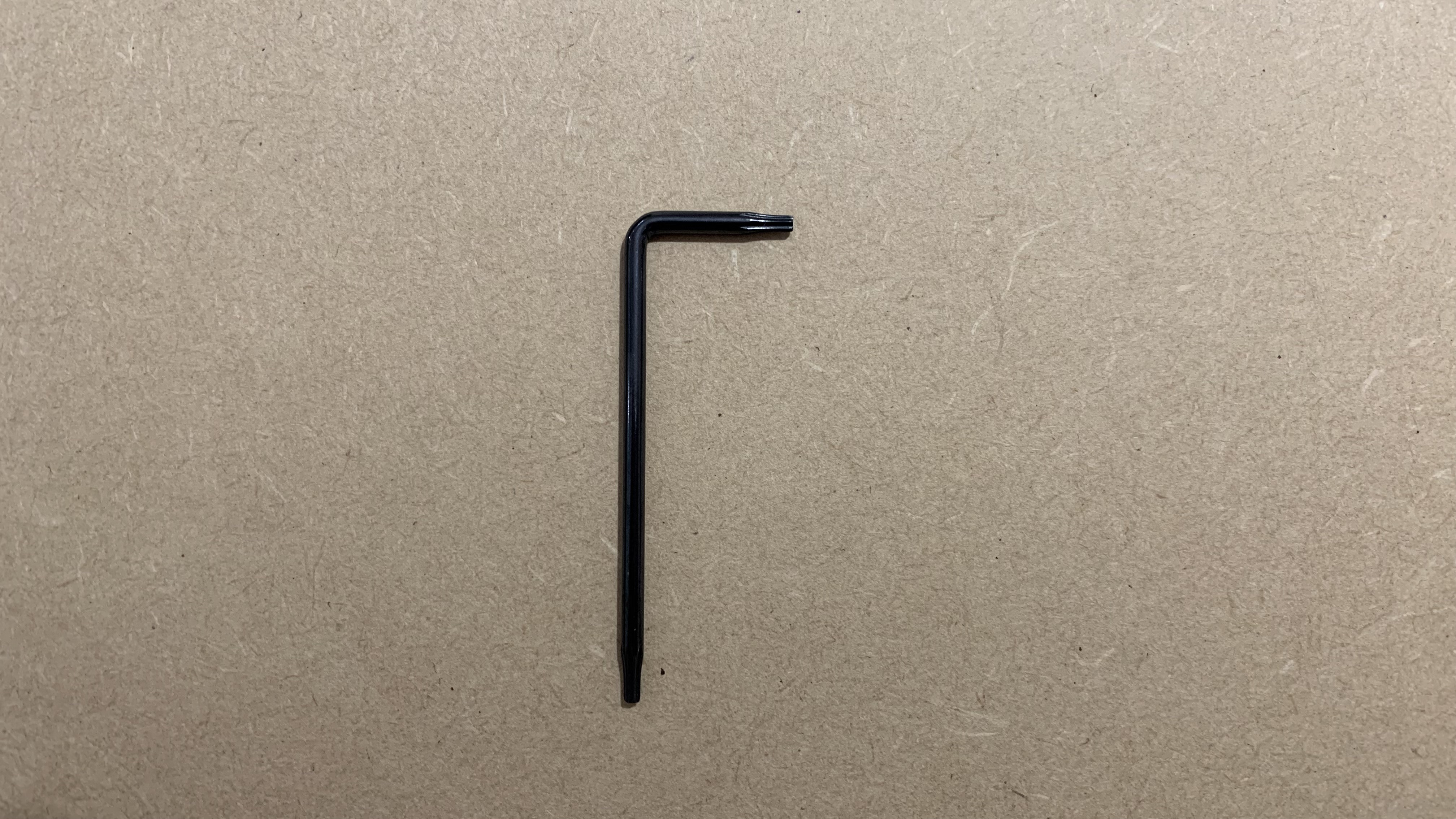

1. Torx T8 드라이버

1단계

기기의 전원을 끄고 전원 코드를 분리하세요.

2단계

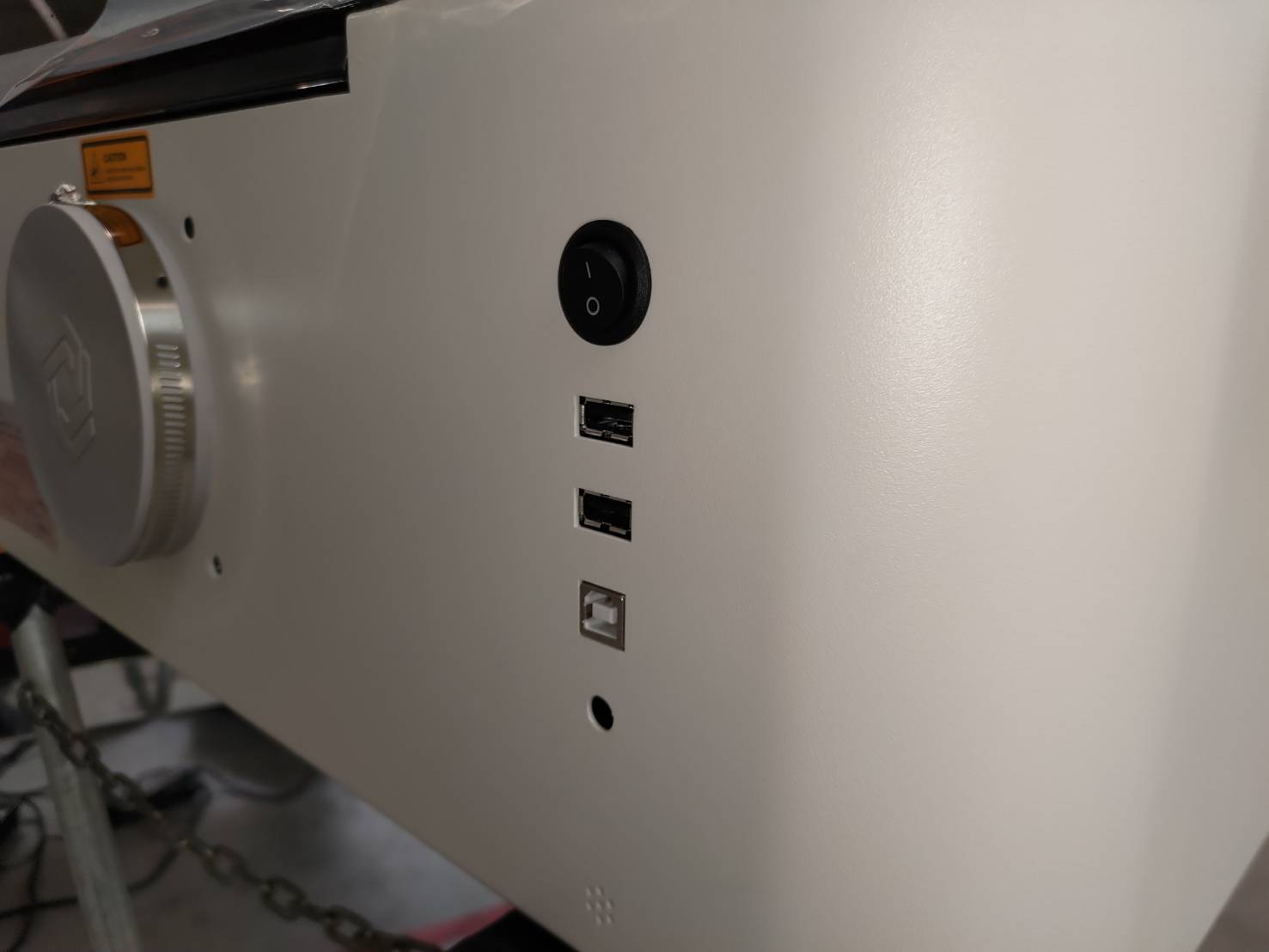

T8 드라이버를 사용하여 본체 후면의 나사 8개를 제거하여 금속판과 도어 커버를 느슨하게 하세요. (금속판과 도어 커버는 서로 연결되어 있습니다)

3단계

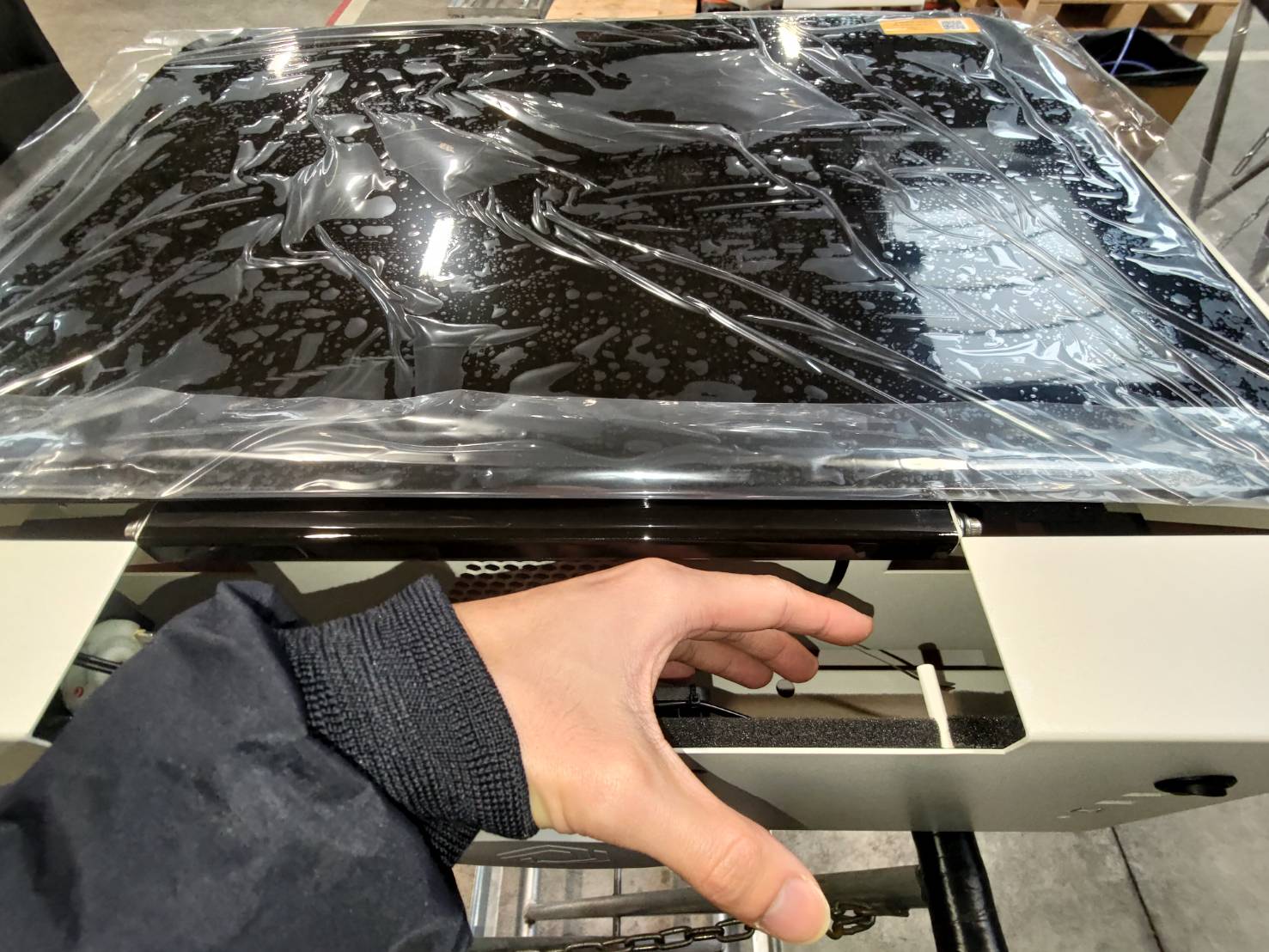

먼저 영상에서 보이는 것처럼 금속판과 도어 커버를 앞으로 밀거나 뒤로 약간 당겨 손이 들어갈 공간을 만드세요.

4단계

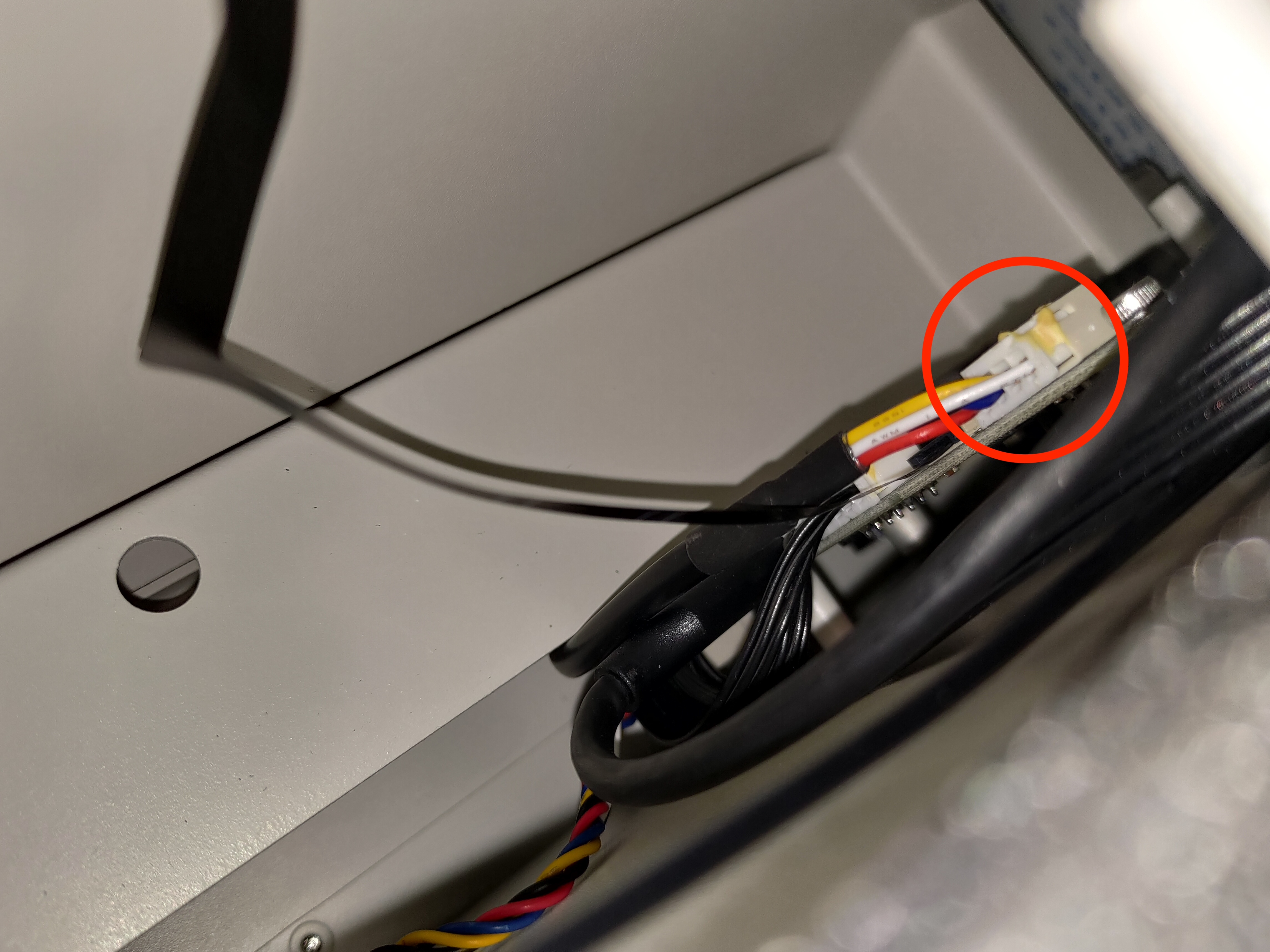

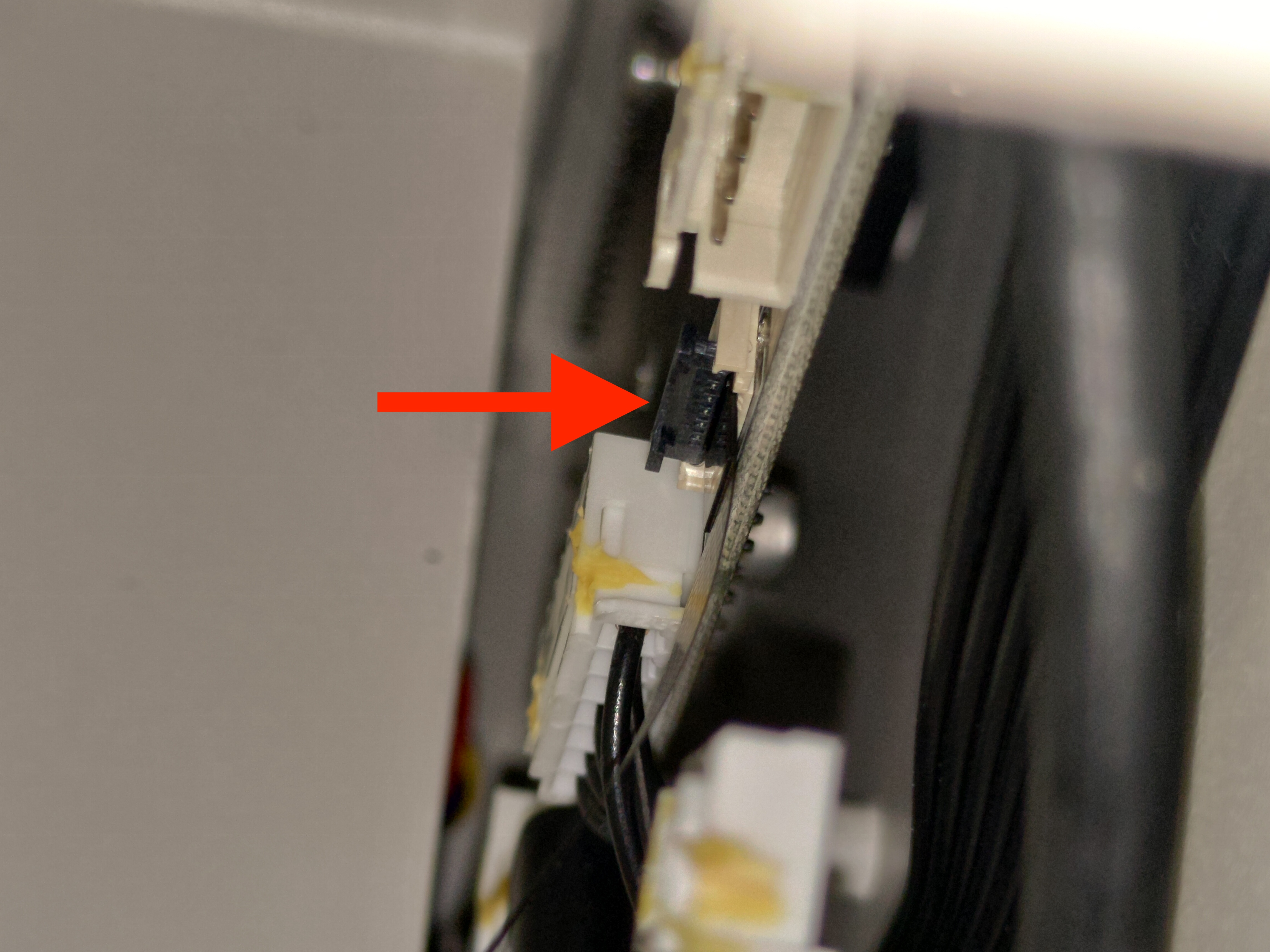

그림과 같이 모터 케이블을 분리하세요.
(카메라 케이블을 쉽게 제거하기 위함입니다)

5단계

먼저 클립을 열고 카메라 케이블을 당겨 빼내어 카메라 케이블을 분리하세요.

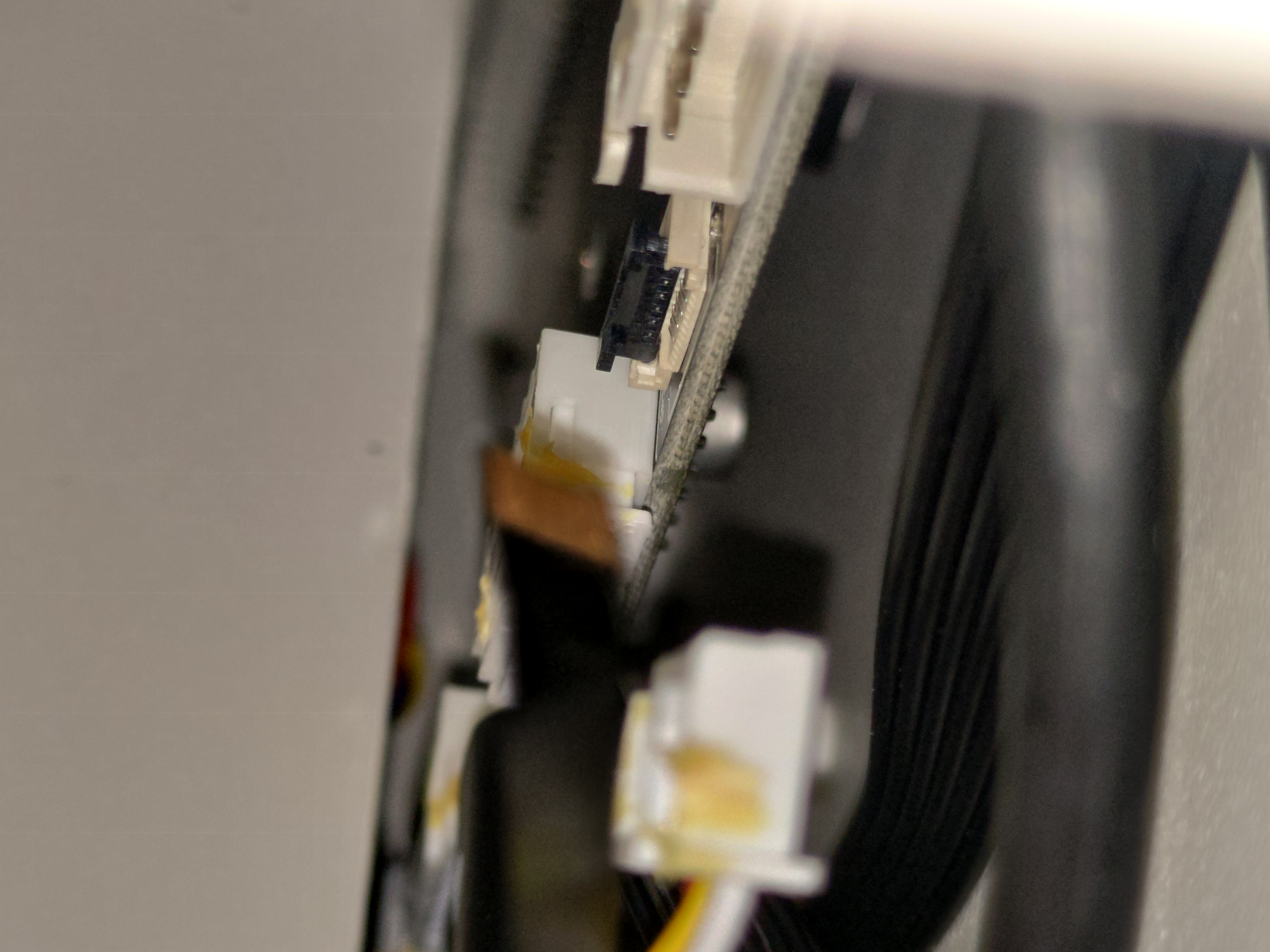

클립 닫힘

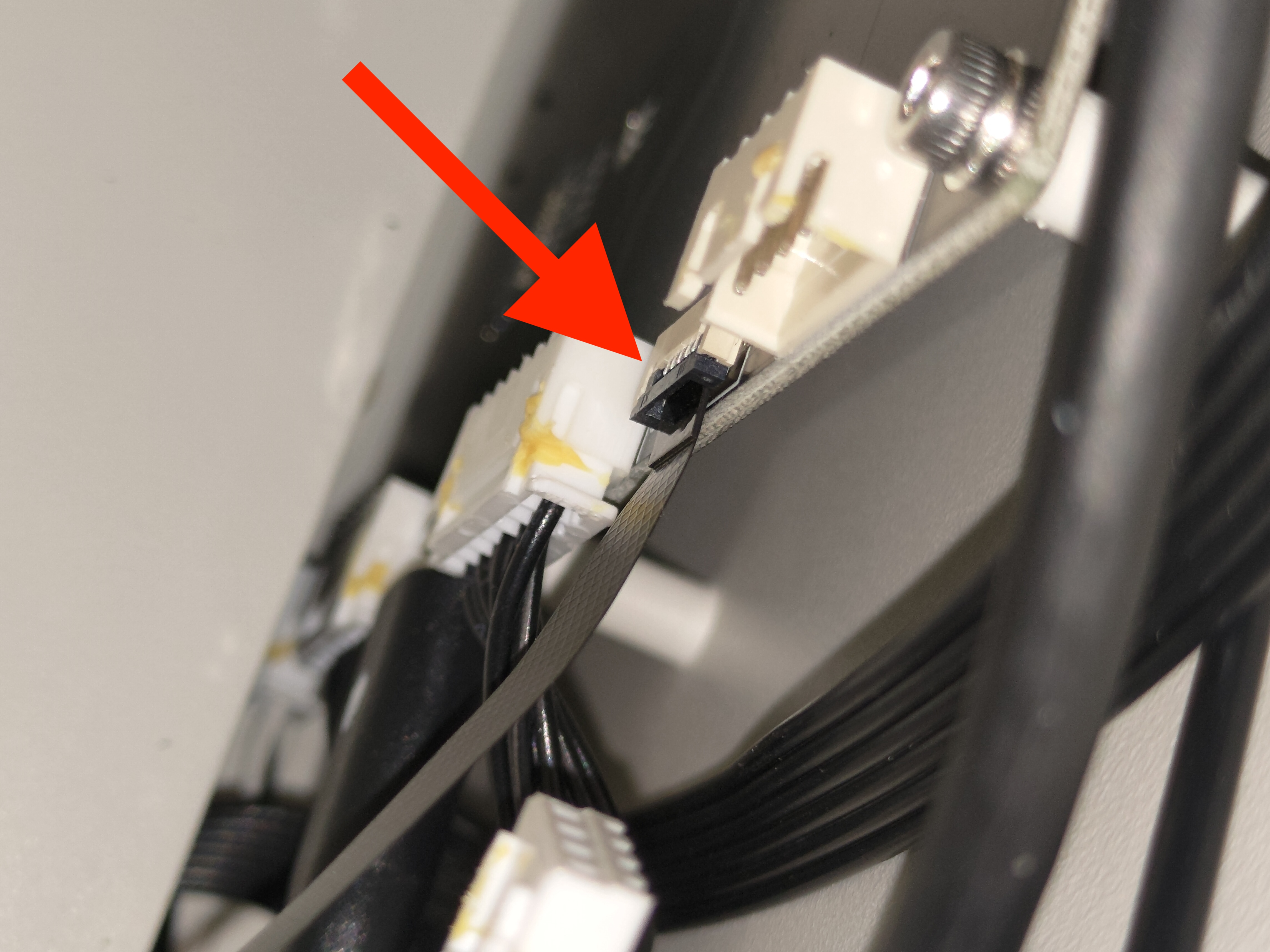

클립 열림

카메라 케이블 분리됨

6단계

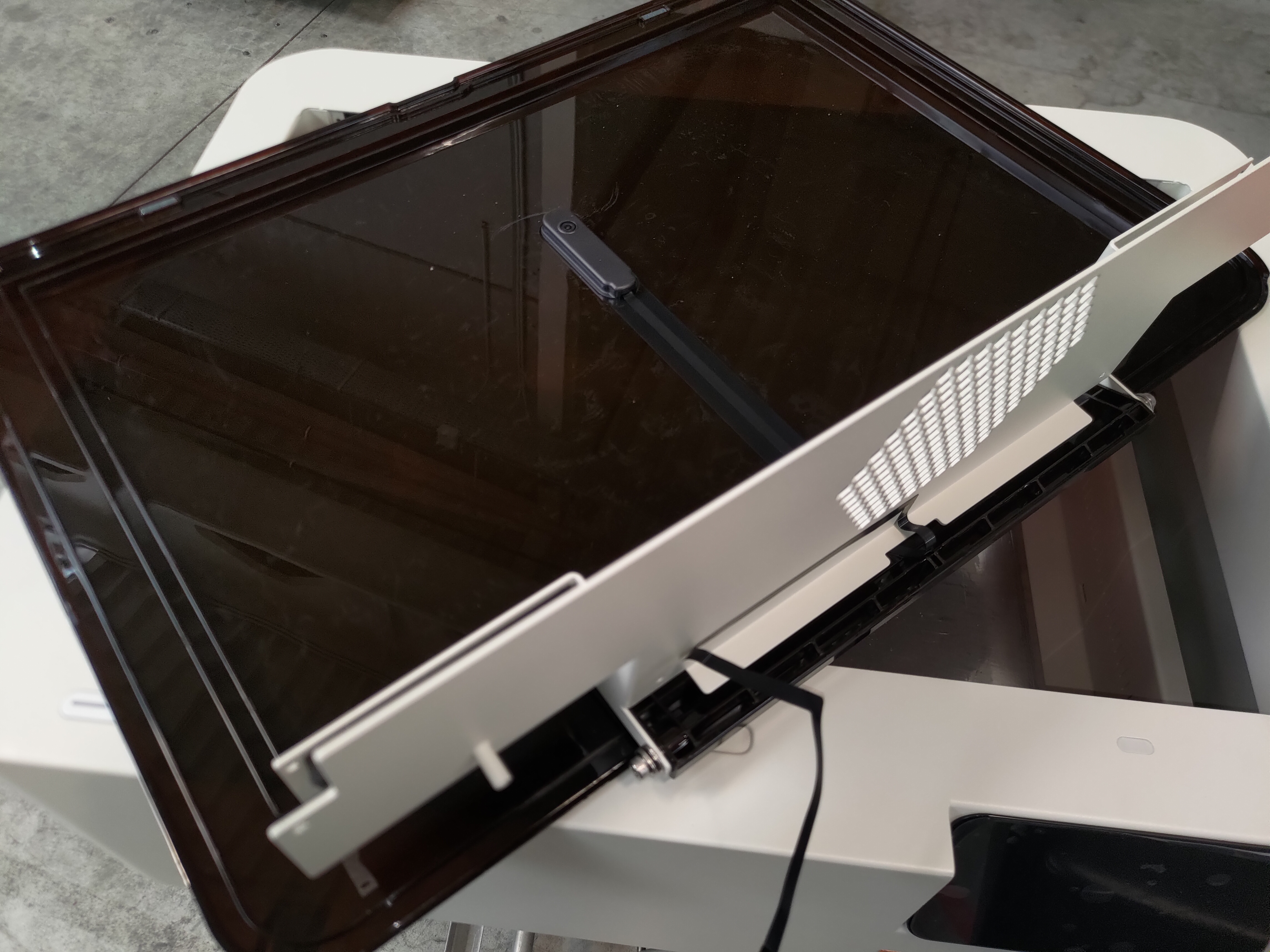

이제 도어 커버와 금속판을 완전히 제거할 수 있습니다.

7단계

새 도어 커버를 기기에 설치하되, 손이 기기 내부에 닿을 수 있도록 충분한 공간을 남겨두십시오.

8단계

카메라 케이블을 보드에 다시 연결하고 클립을 확실히 닫으십시오.
케이블의 금속면이 메인보드 또는 사용자를 향하도록 해야 합니다.

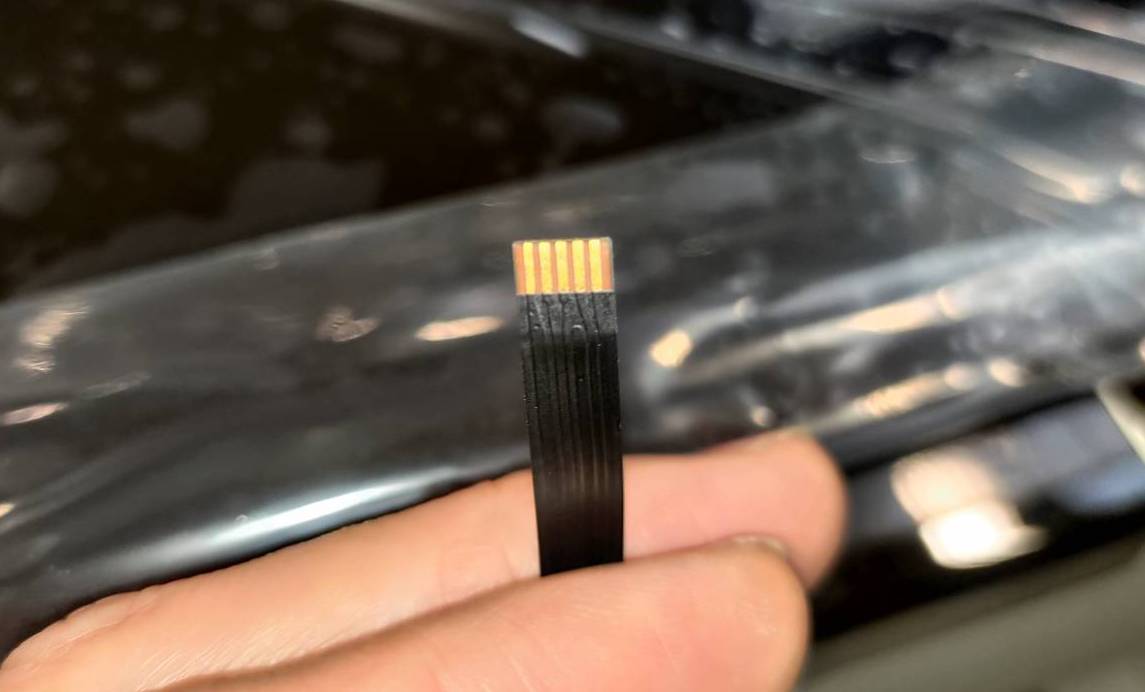

케이블의 금속면

금속면이 보드 또는 사용자를 향해야 합니다

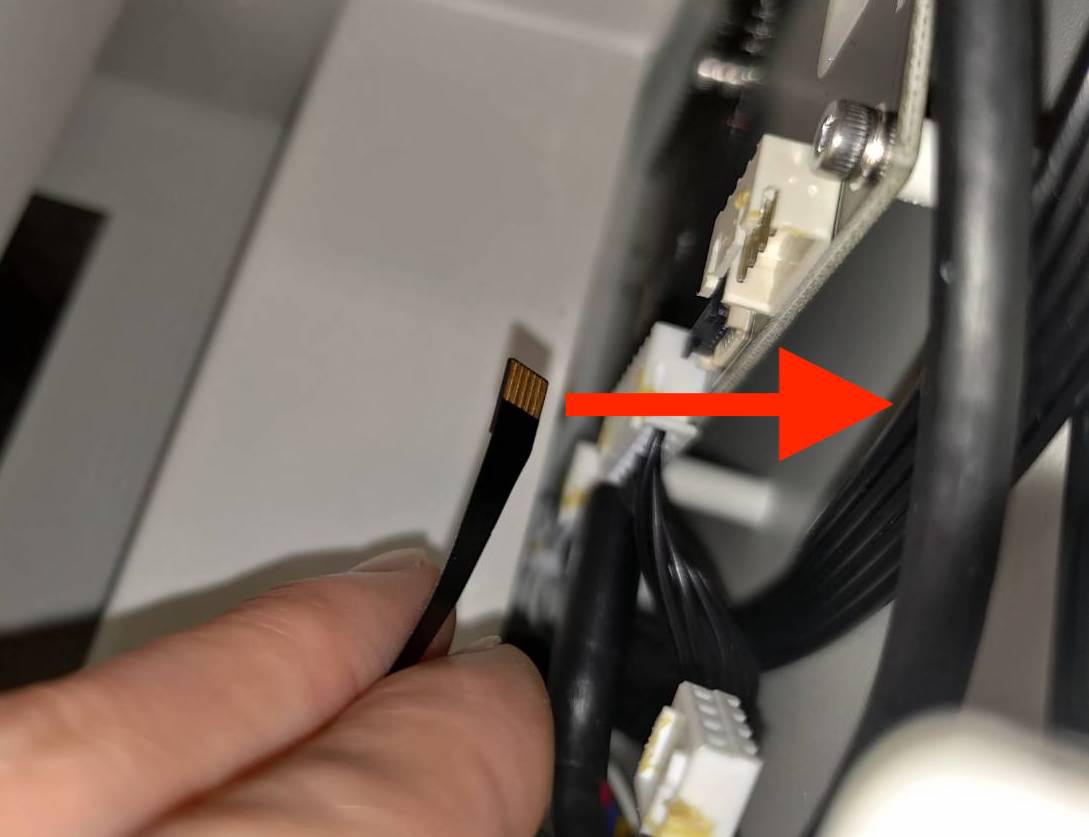

케이블을 삽입하십시오

클립을 닫으십시오

9단계

모터 케이블을 연결하십시오.

10단계

도어 커버와 금속판을 팬 쪽으로 끝까지 밀고 8개의 나사를 조이십시오.

11단계

위의 단계를 모두 완료했다면, 교체가 성공적으로 이루어진 것입니다.

그러나 이 과정에서 카메라가 변경되었으므로, 기기를 사용하기 전에 반드시 카메라 보정을 수행하십시오.
다음 페이지를 참조하십시오: Camera Calibration
