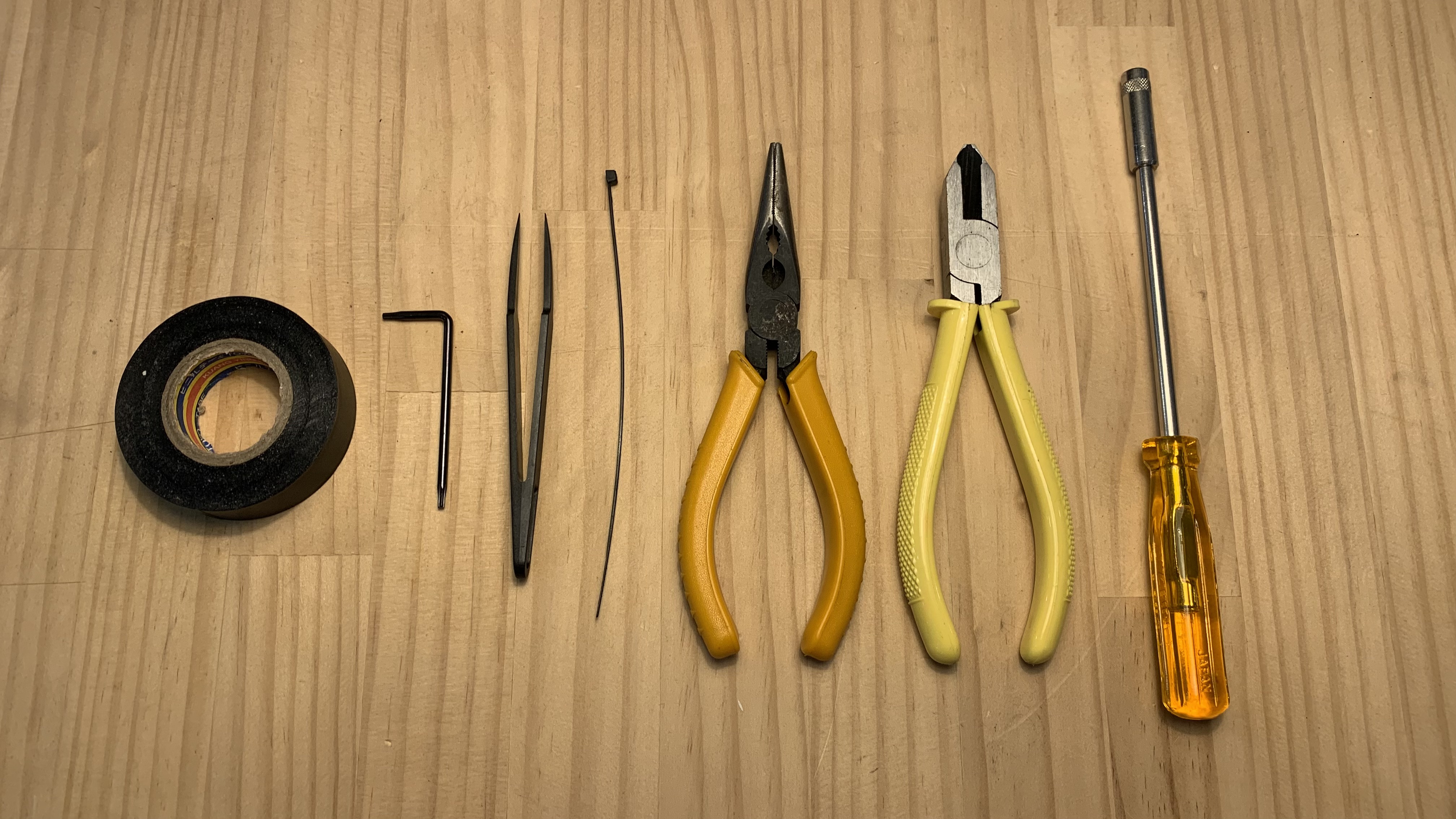

도구:
- Torx T8 드라이버
- 5.5mm 소켓 드라이버
- 대각선 절단기 또는 니퍼
- 뾰족 플라이어
- 케이블 타이 또는 테이프
- 핀셋
1단계
기기의 전원을 끄고 전원 코드를 분리하세요.
2단계
플레이트의 나사를 풀어주세요. T8 나사 8개 (플레이트와 도어 커버가 연결되어 있습니다.)
3단계

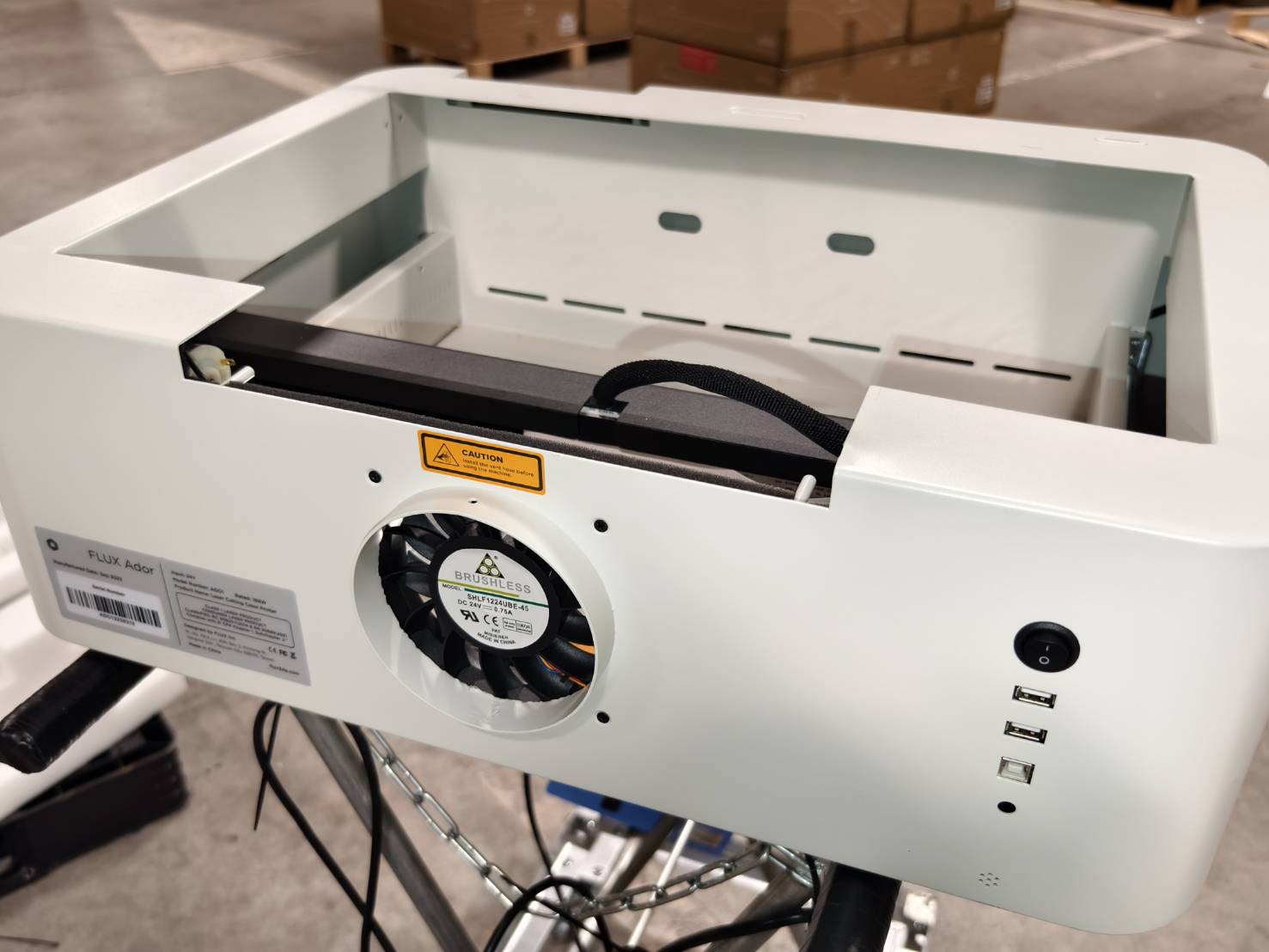

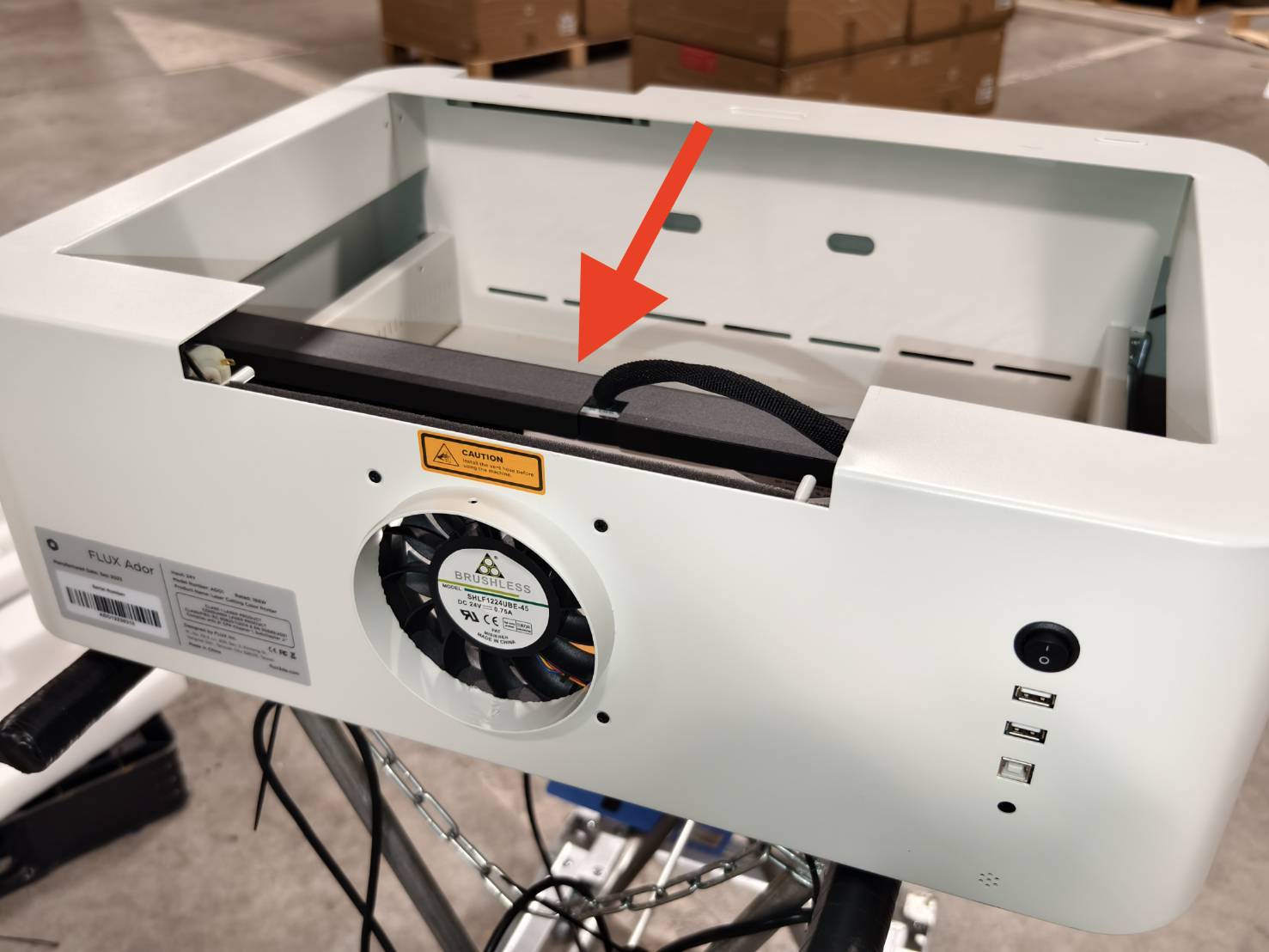

플레이트와 도어 커버를 약간 앞으로 이동시키세요.
St4단계
모터 케이블을 분리하세요. 이 케이블을 먼저 분리하면 카메라 케이블을 더 쉽게 제거할 수 있습니다.
5단계
카메라 케이블을 분리하세요.
케이블을 고정하는 클립이 있으니 주의하세요. 클립을 열어 카메라 케이블을 분리하세요.
(이 단계에서는 핀셋을 사용하면 편리합니다)
클립 잠금 상태:
클립 잠금 해제 상태:
케이블 분리:
6단계

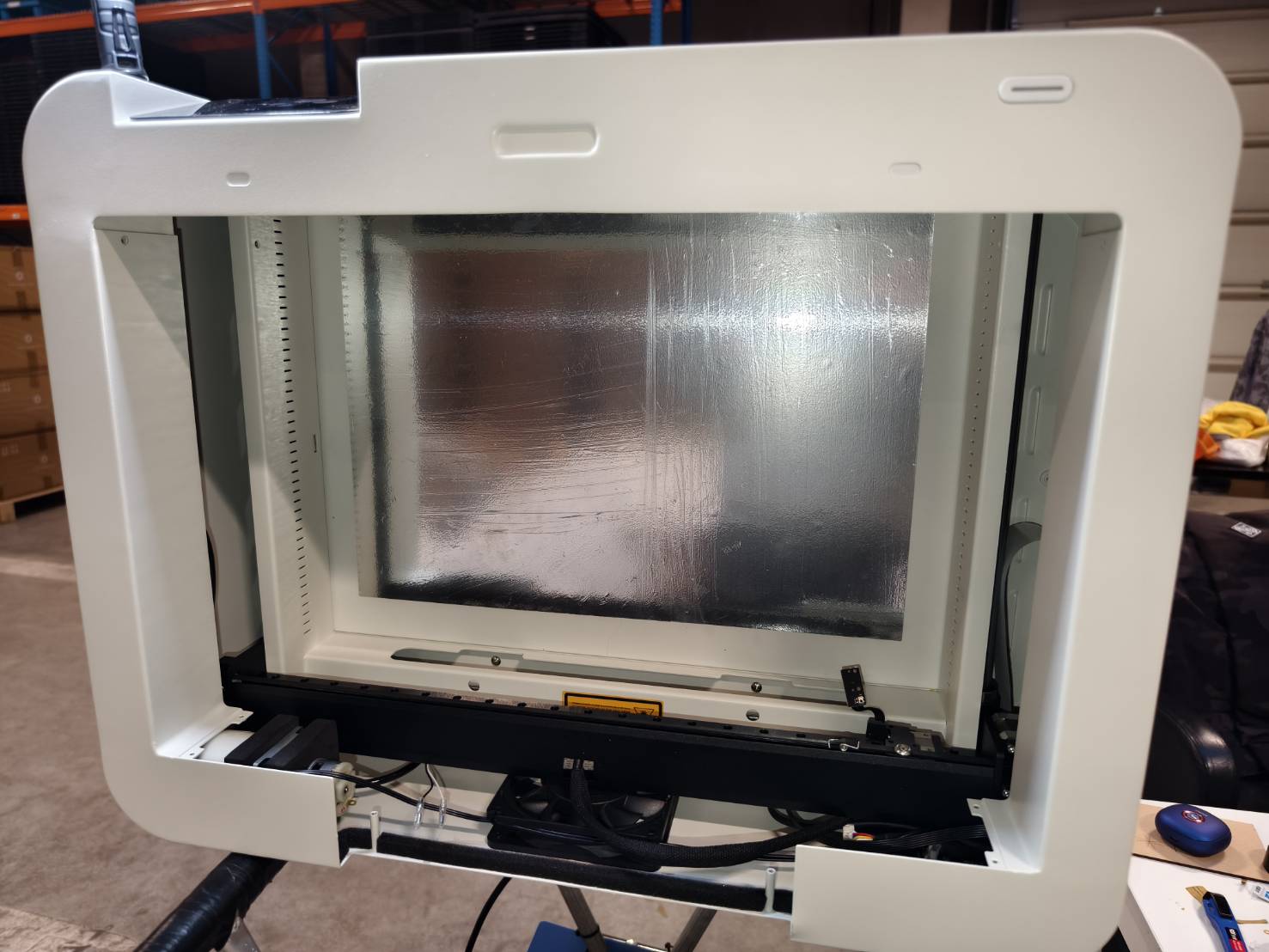

플레이트와 도어 커버를 제거하세요.
7단계
다른 4개의 케이블을 분리하고 하단의 2핀 케이블만 연결된 상태로 두세요.
(이 단계에서는 핀셋을 사용하면 편리합니다)
8단계

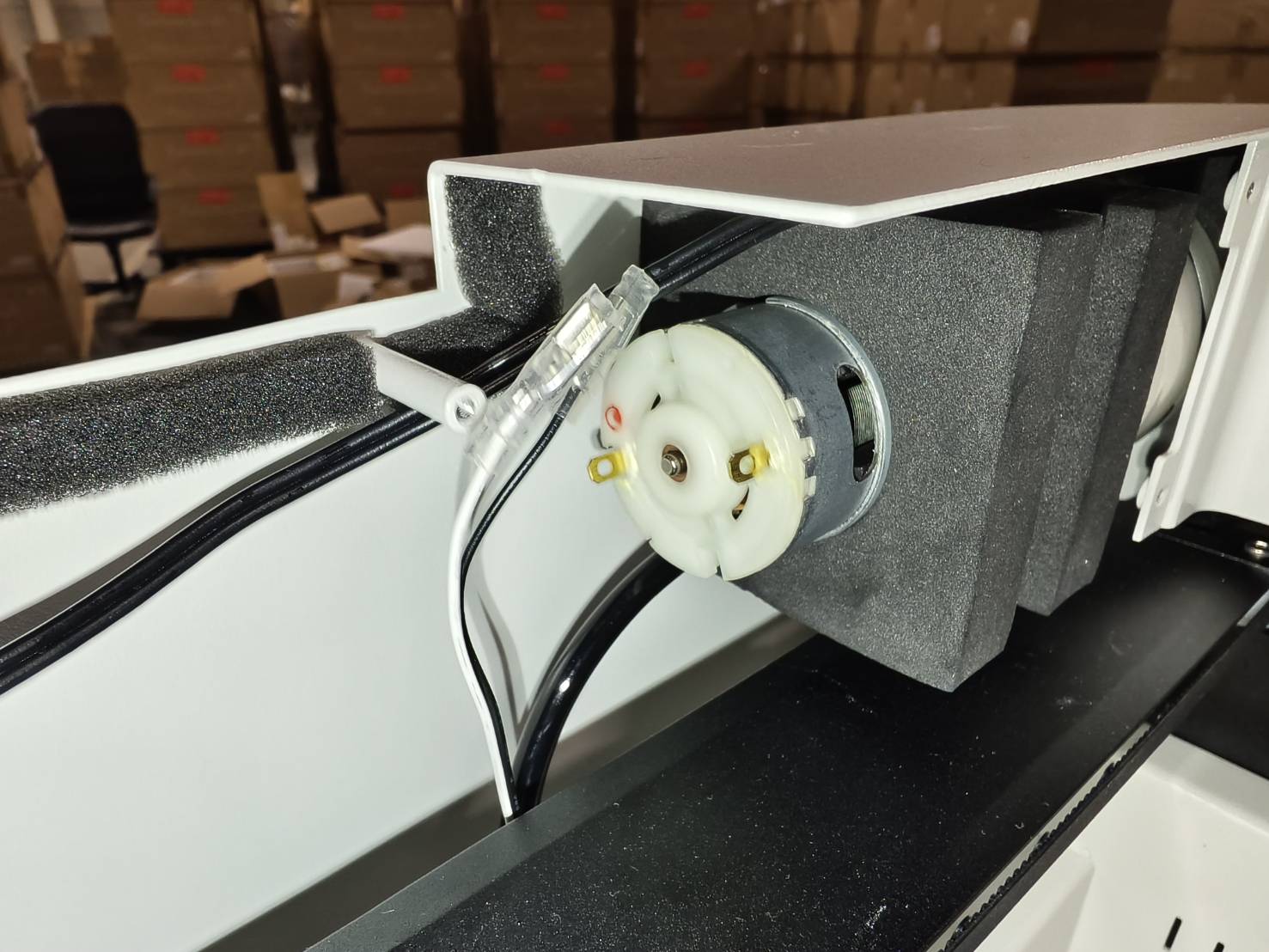

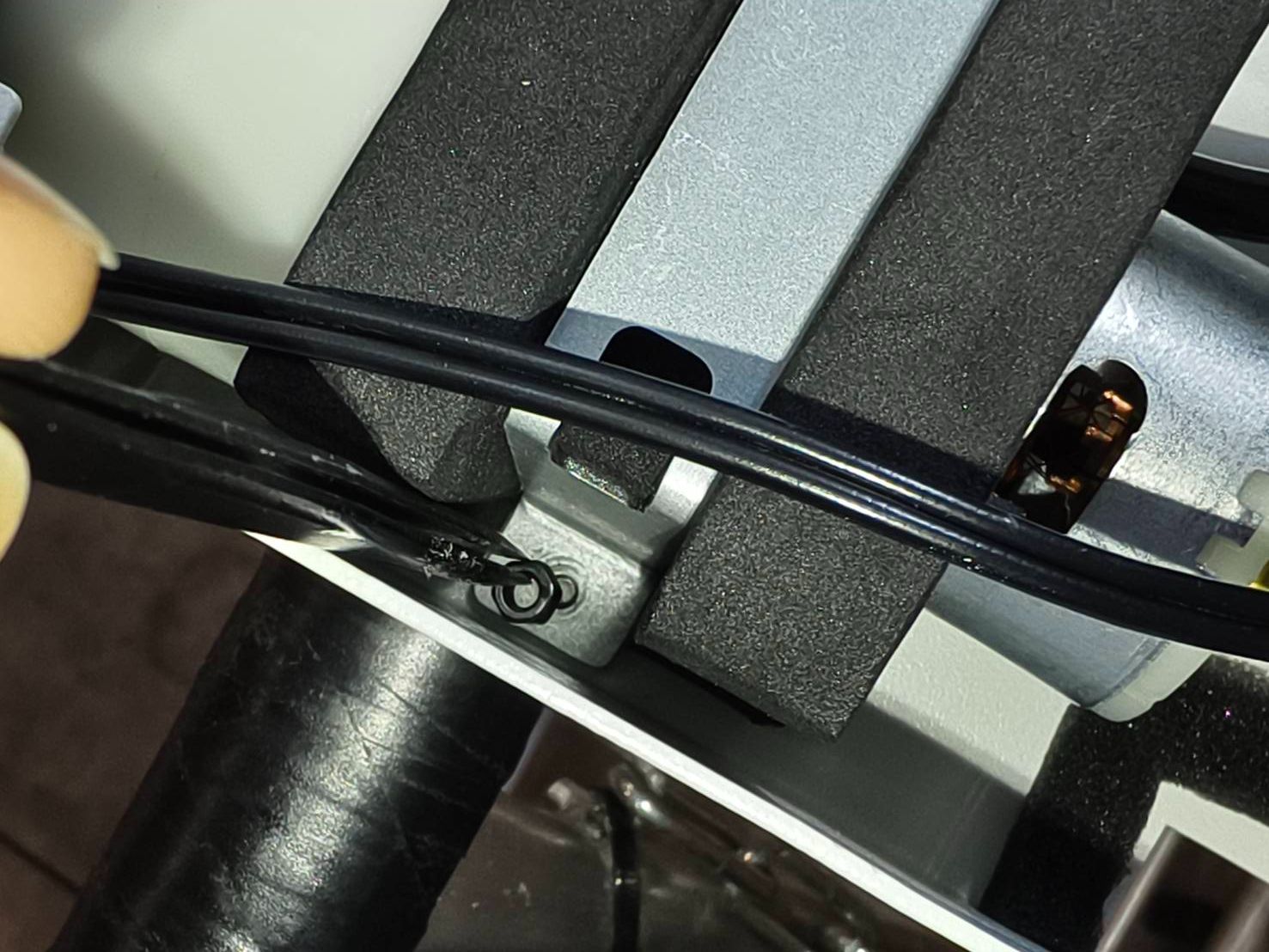

에어 펌프에 연결된 전선을 분리하세요.
⚠︎ 주의:
전선을 분리한 후,
- 에어 펌프만 교체하거나 에어 펌프와 케이블을 모두 교체하는 경우, 9단계.
- 펌프 케이블만 교체하는 경우, 19단계.
9단계
(에어 펌프를 교체할 때만 이 단계를 진행하십시오.)

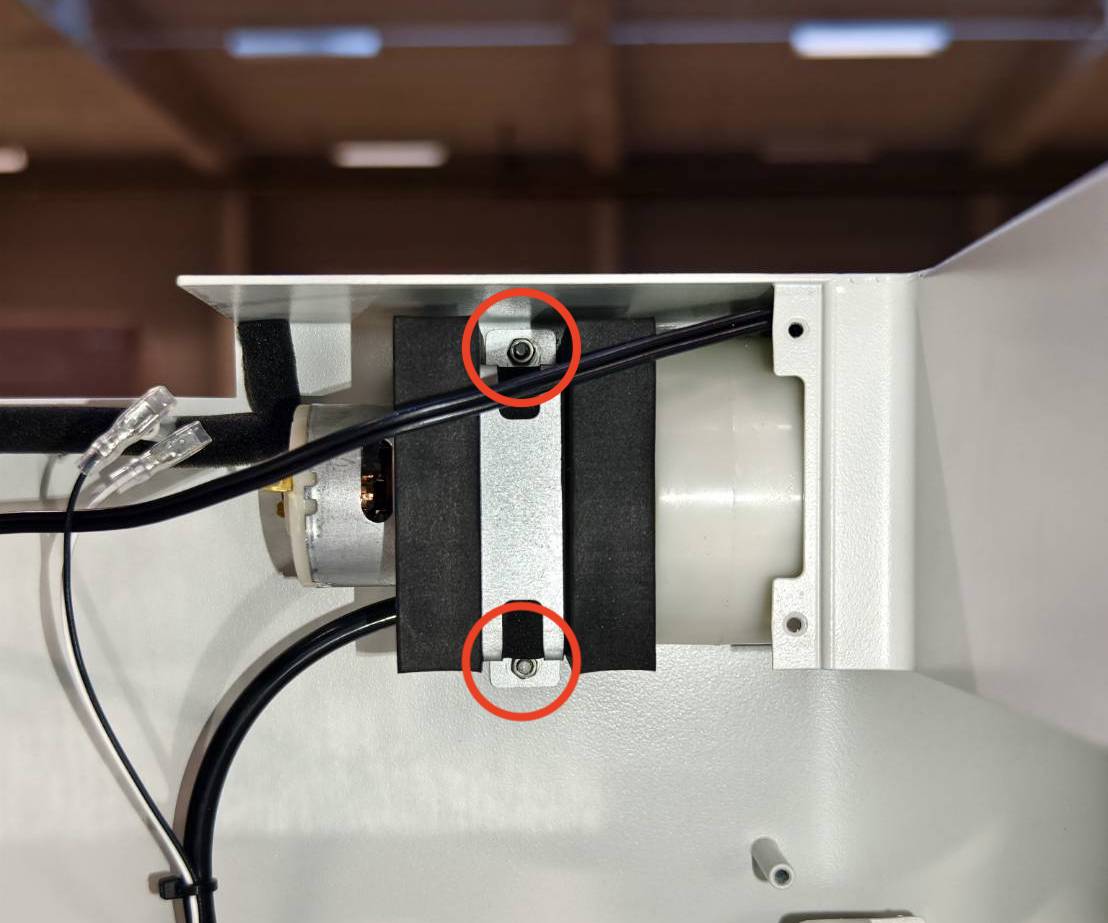

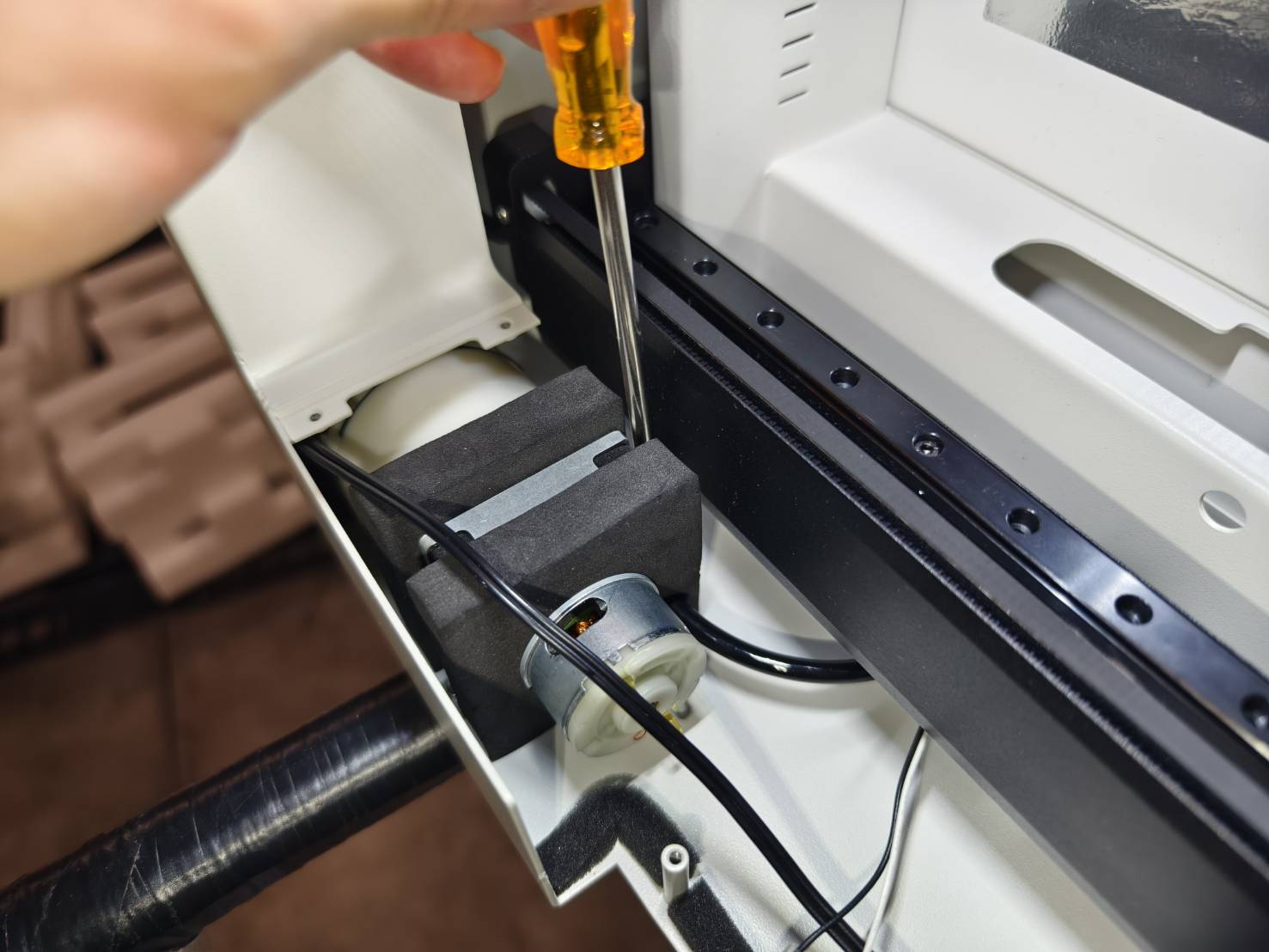

5.5mm 소켓 드라이버로 너트를 제거하십시오. 다음 단계에서 기기를 수직으로 세울 것이므로 너트를 안전하게 보관하고 기기 내부에 두지 마십시오.
10단계

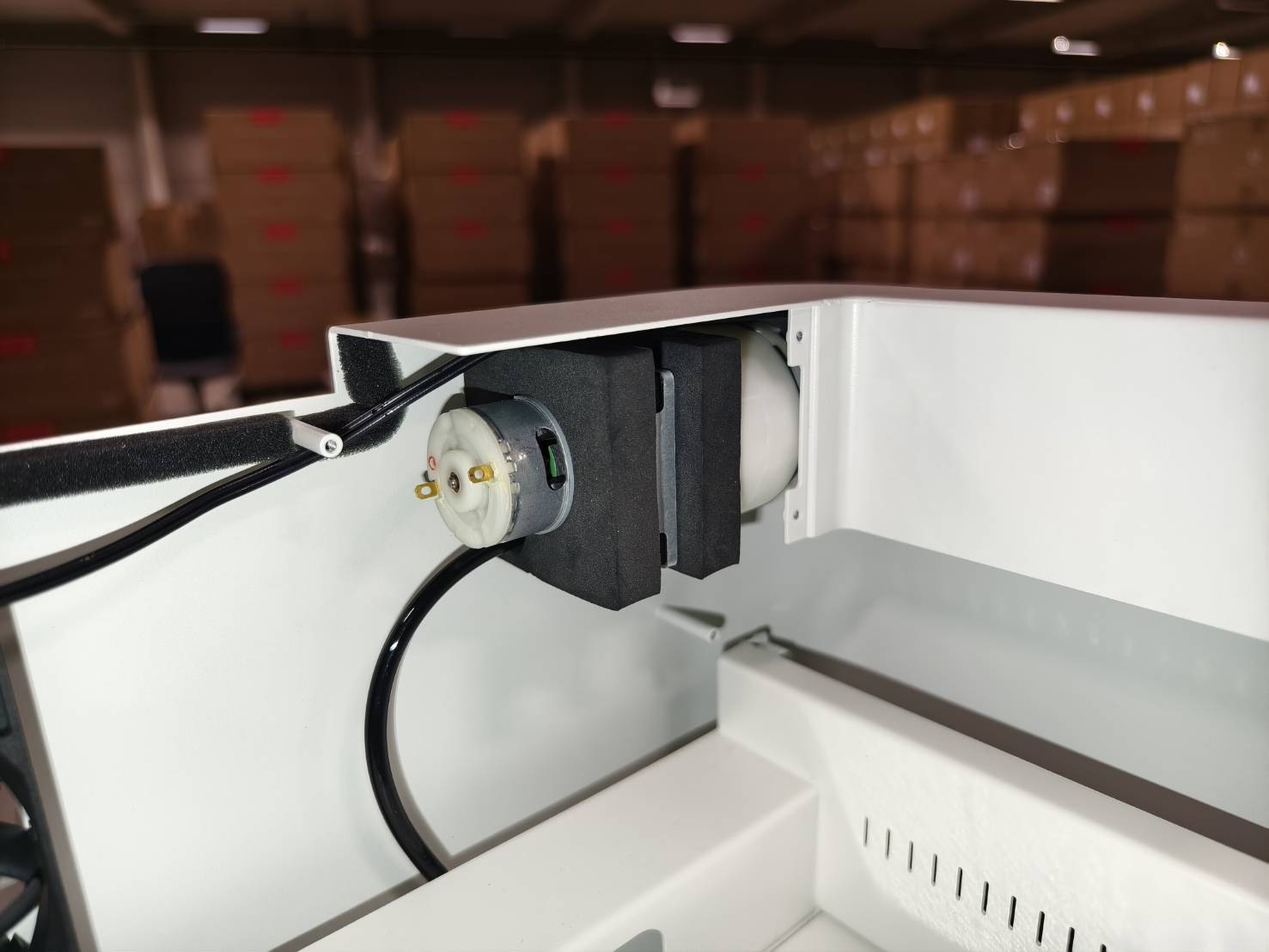

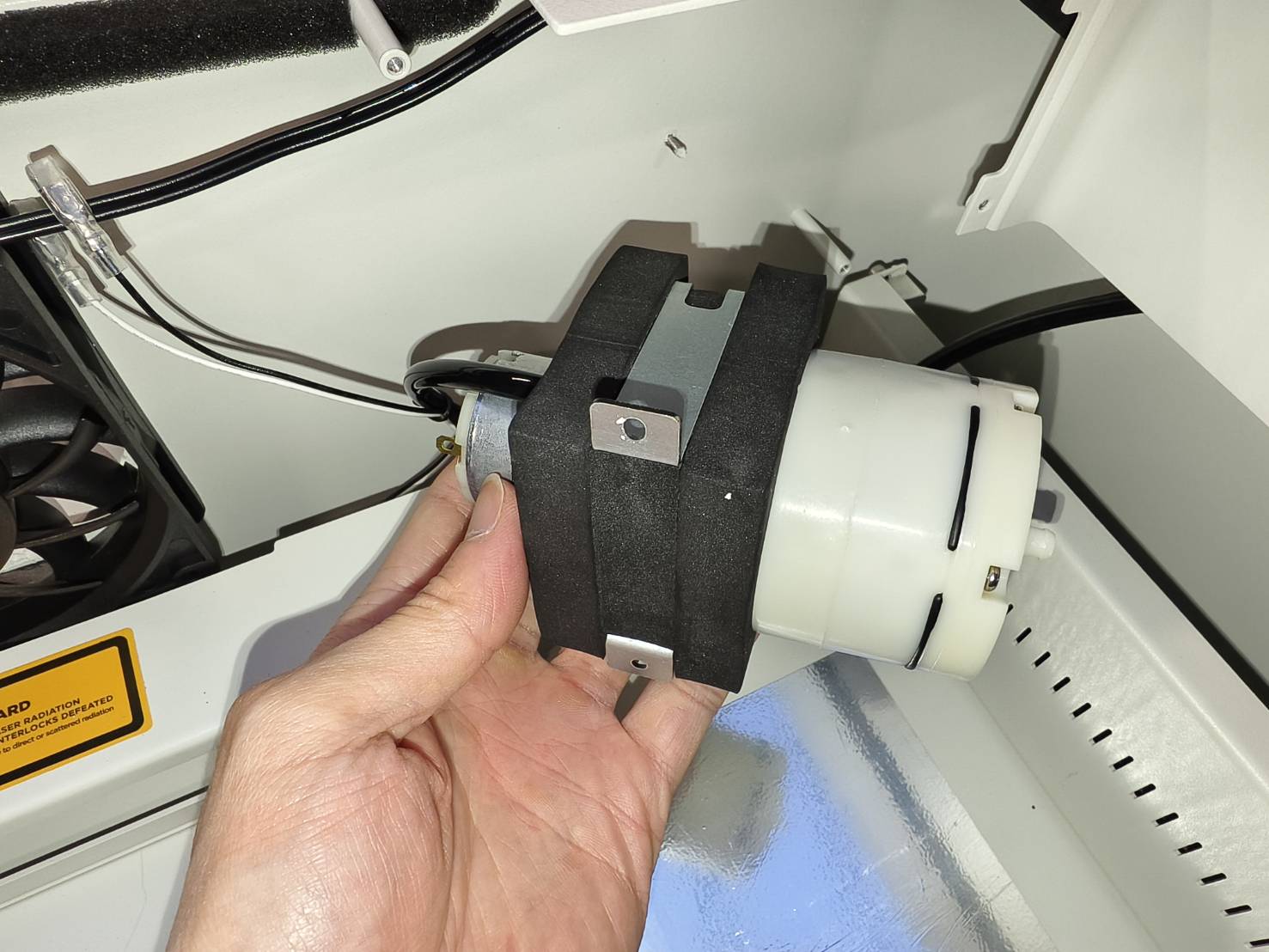

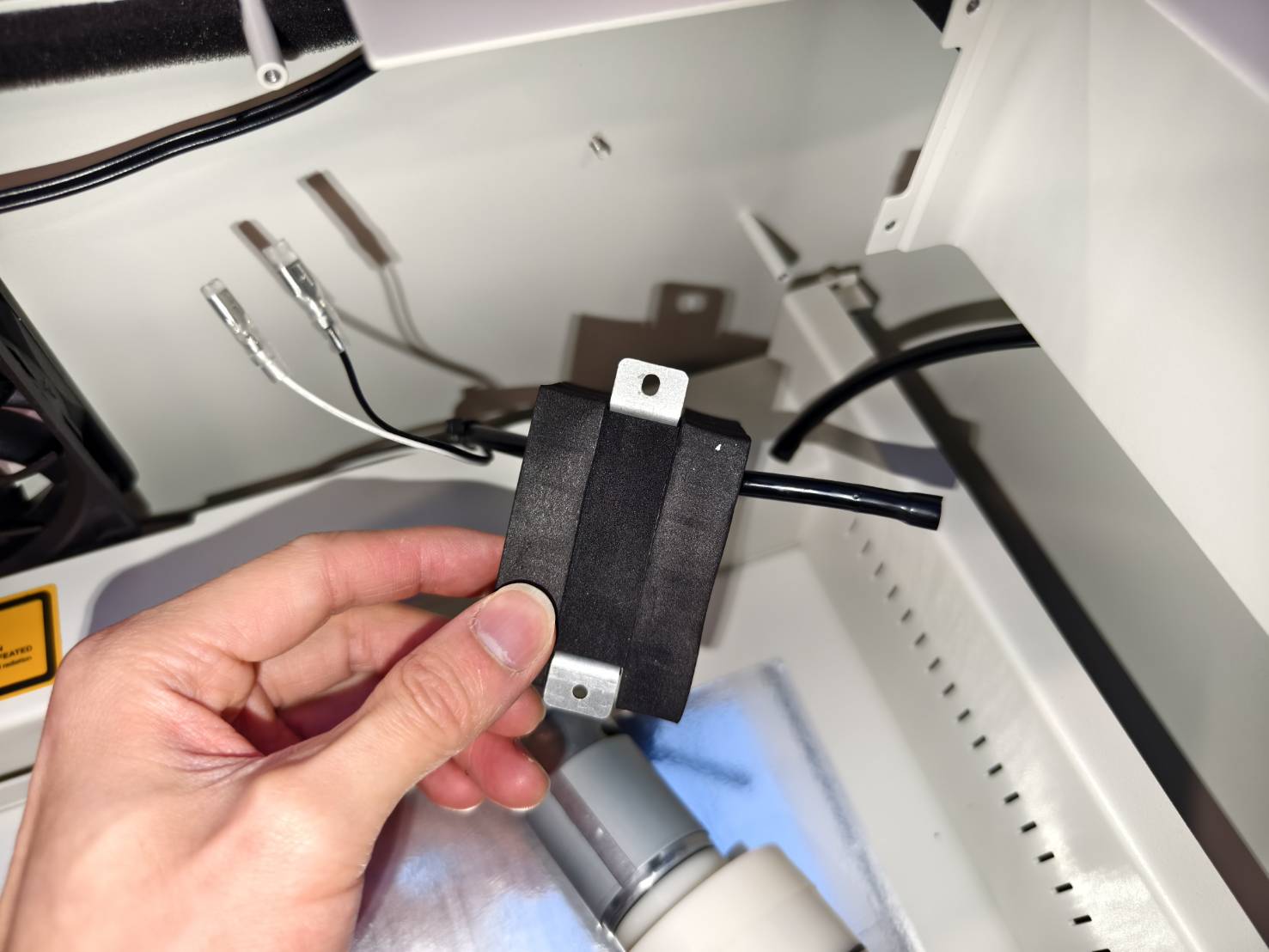

이제 에어 호스가 연결된 상태로 에어 펌프를 분리할 수 있습니다.
11단계

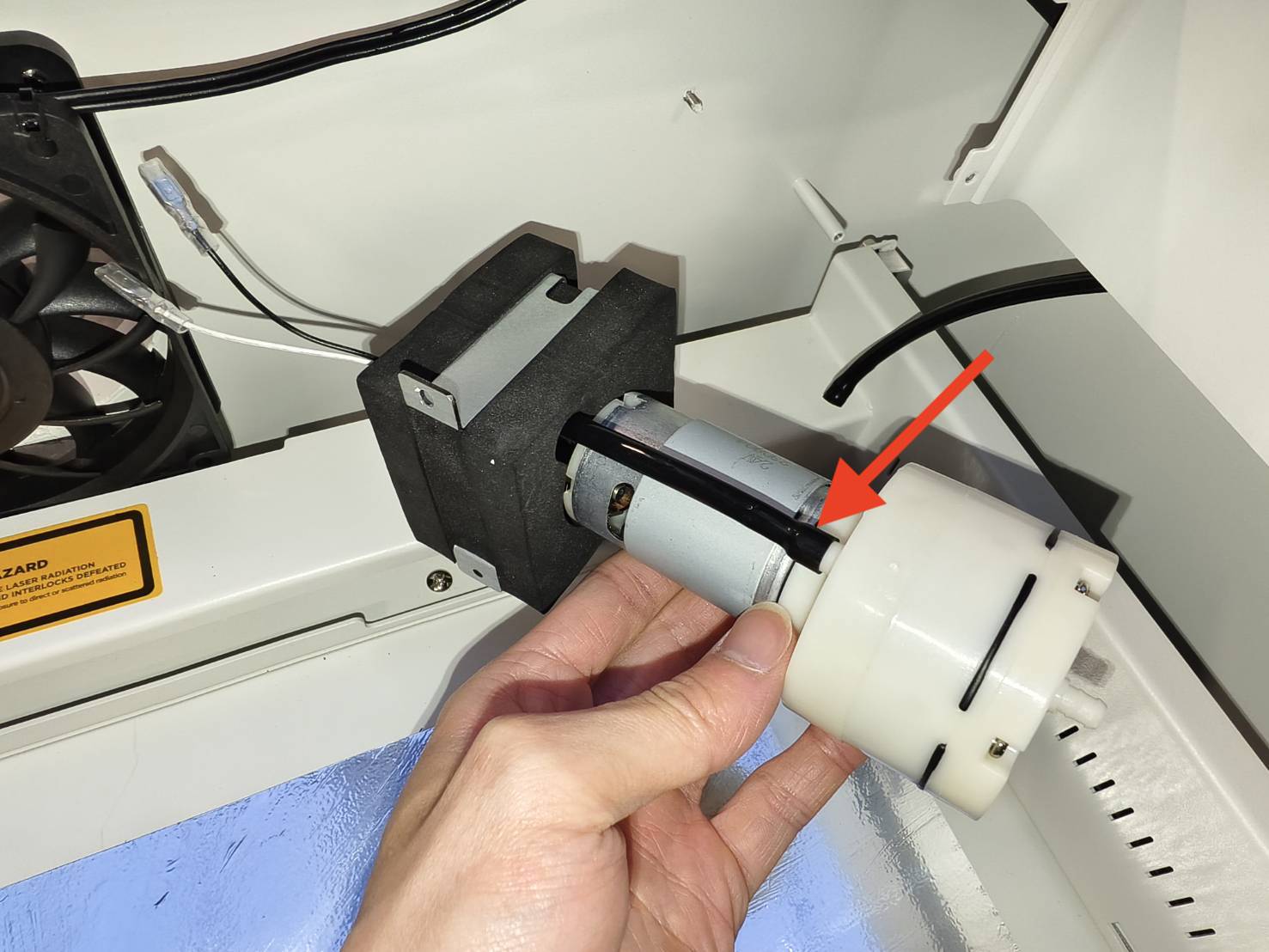

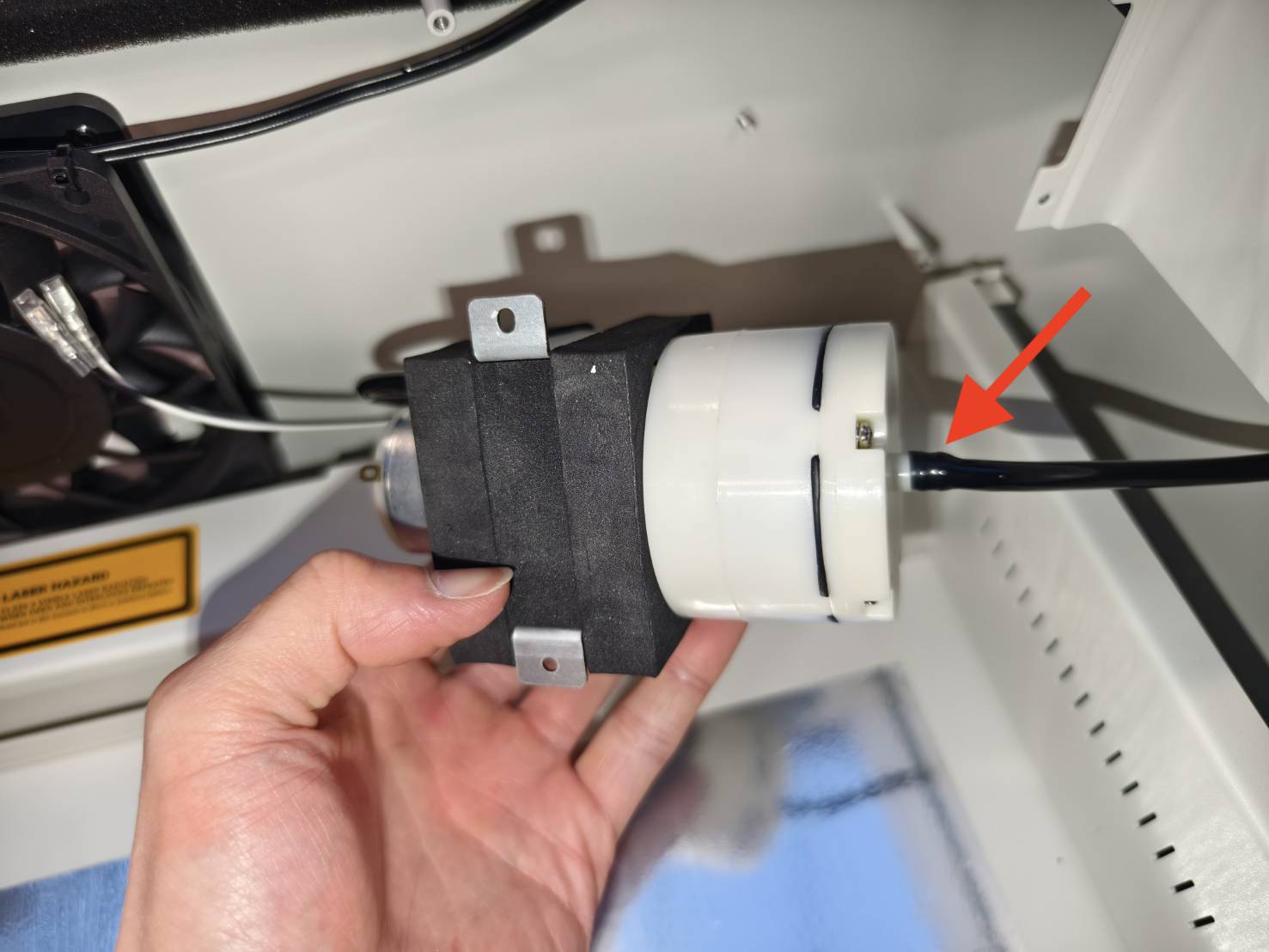

에어 펌프에서 에어 호스를 당겨 분리하십시오.
12단계

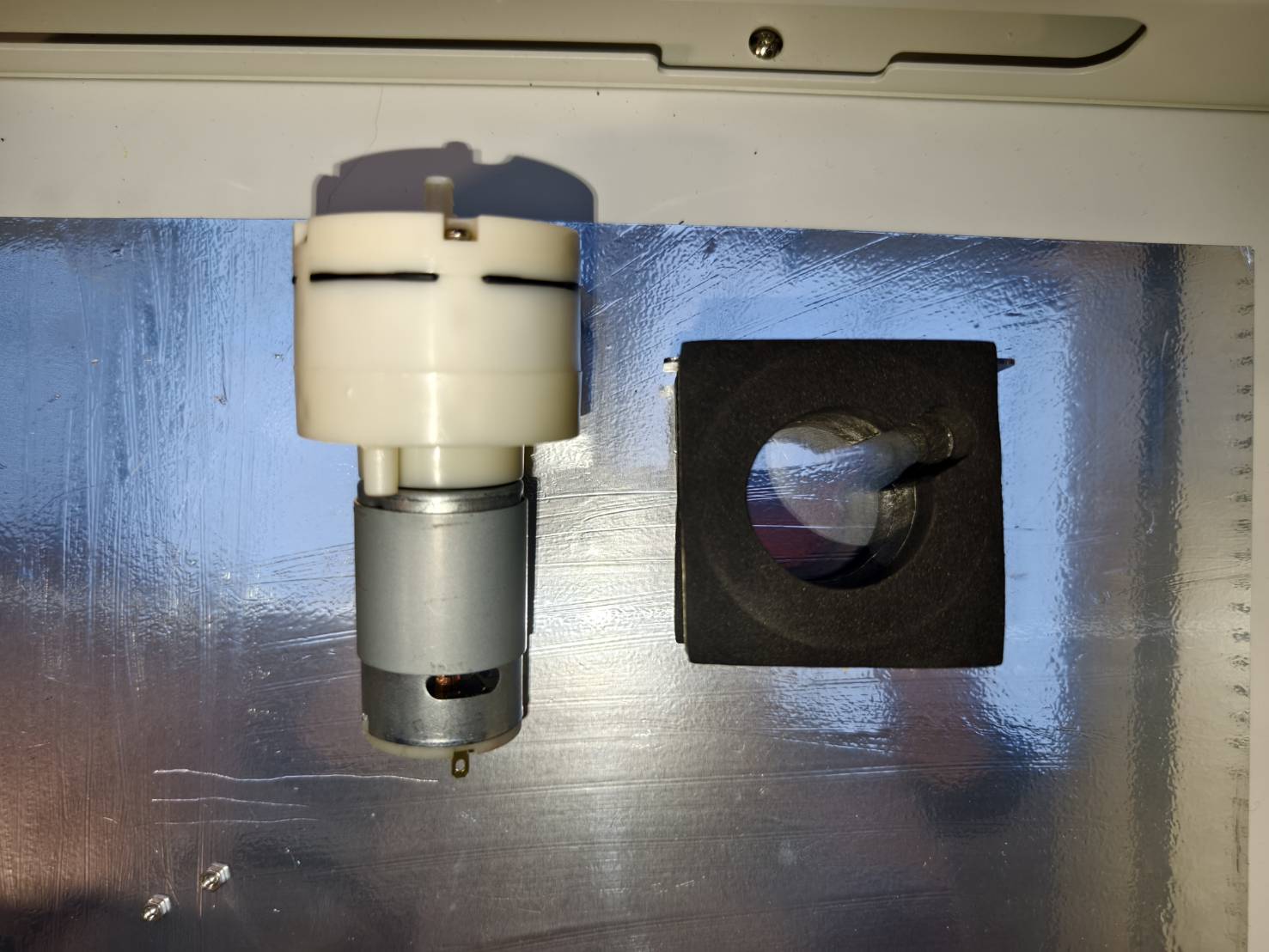

에어 펌프를 폼과 금속 브래킷에서 분리하십시오.
그러면 에어 펌프가 기기에서 완전히 제거됩니다.
13단계

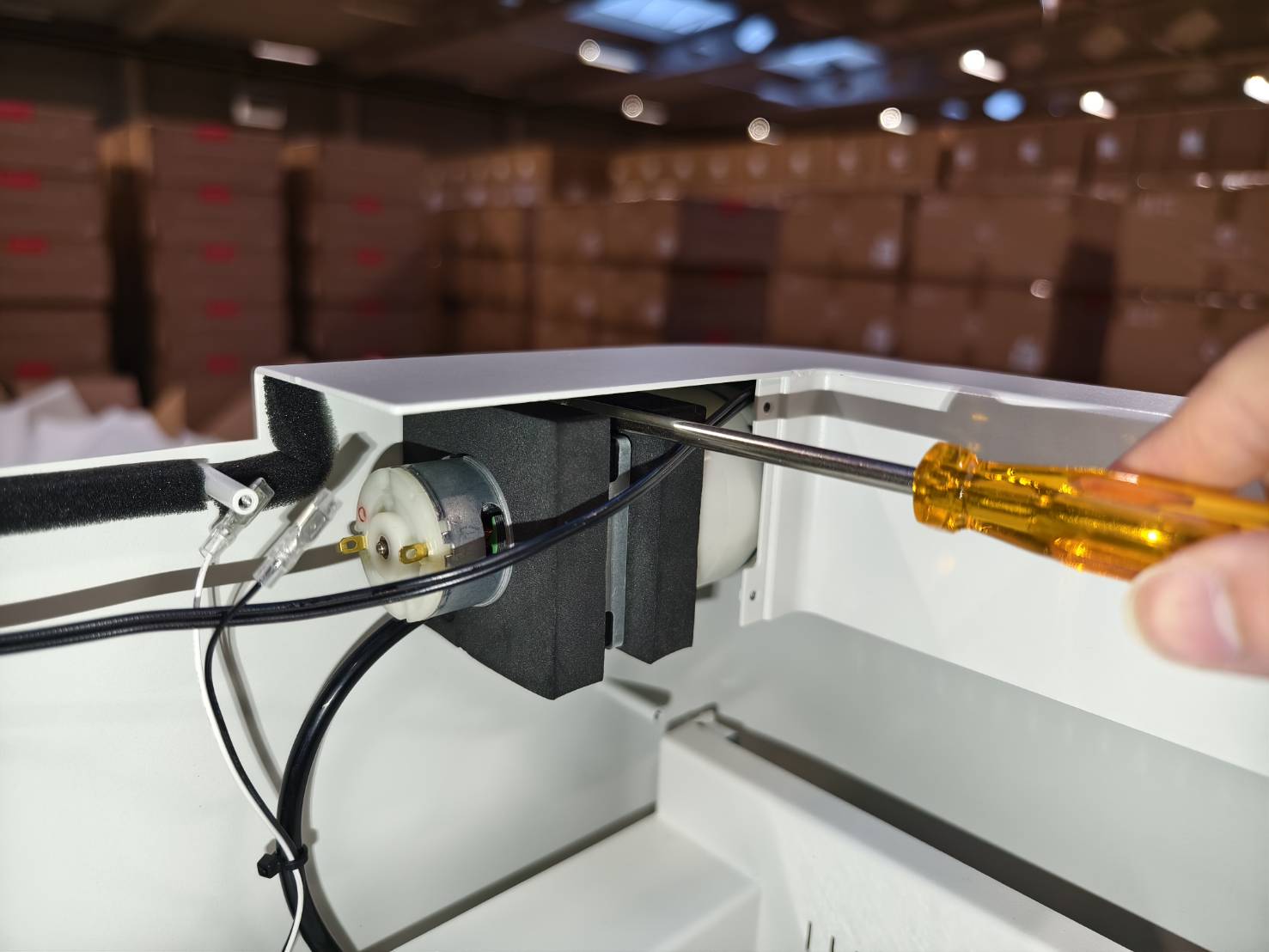

새 에어 펌프에 에어 호스를 연결하십시오. 하단의 에어 호스는 먼저 폼을 통과한 후 에어 펌프에 연결해야 합니다.
14단계
다른 에어 호스를 새 에어 펌프에 연결하십시오.
15단계

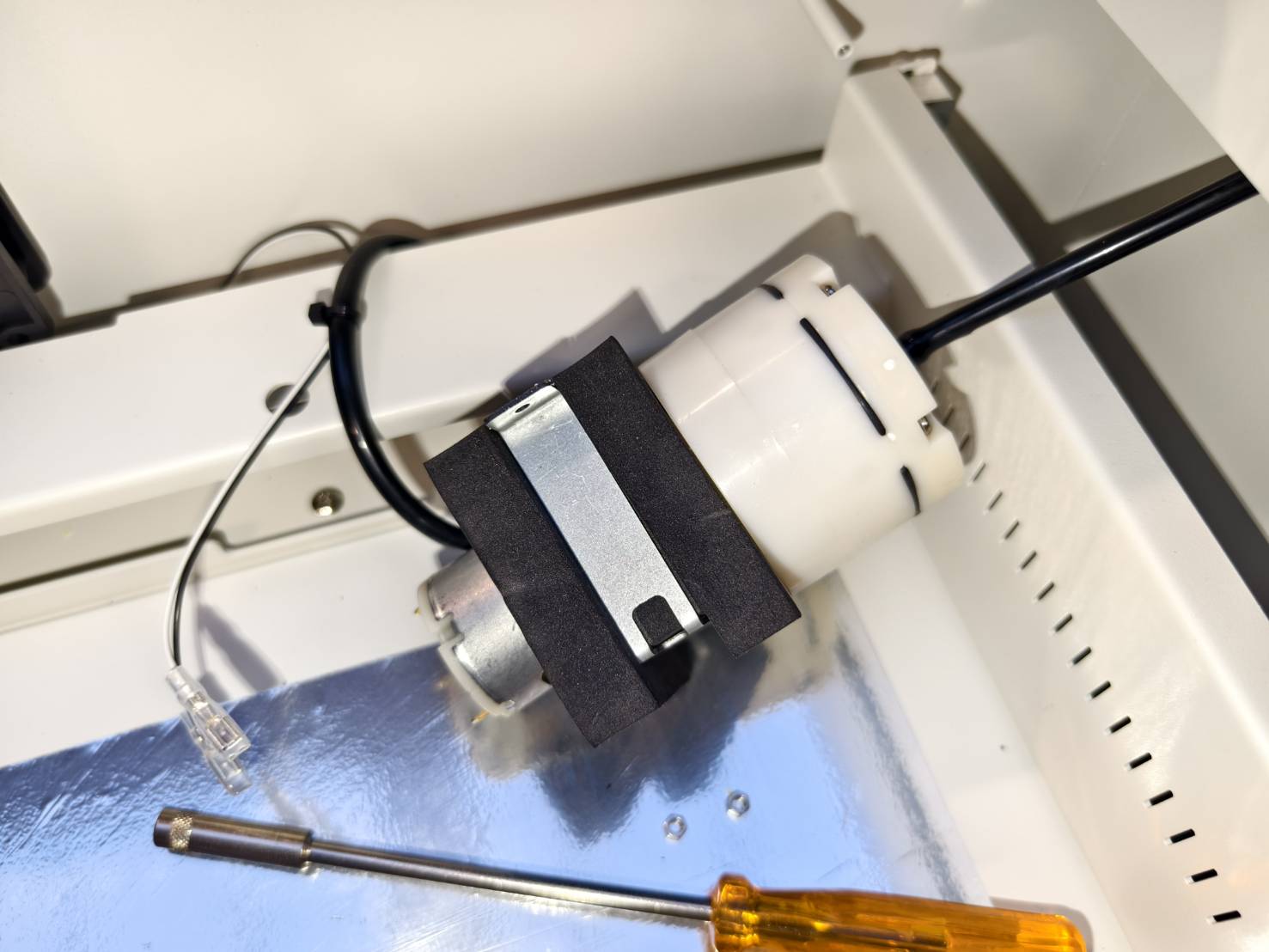

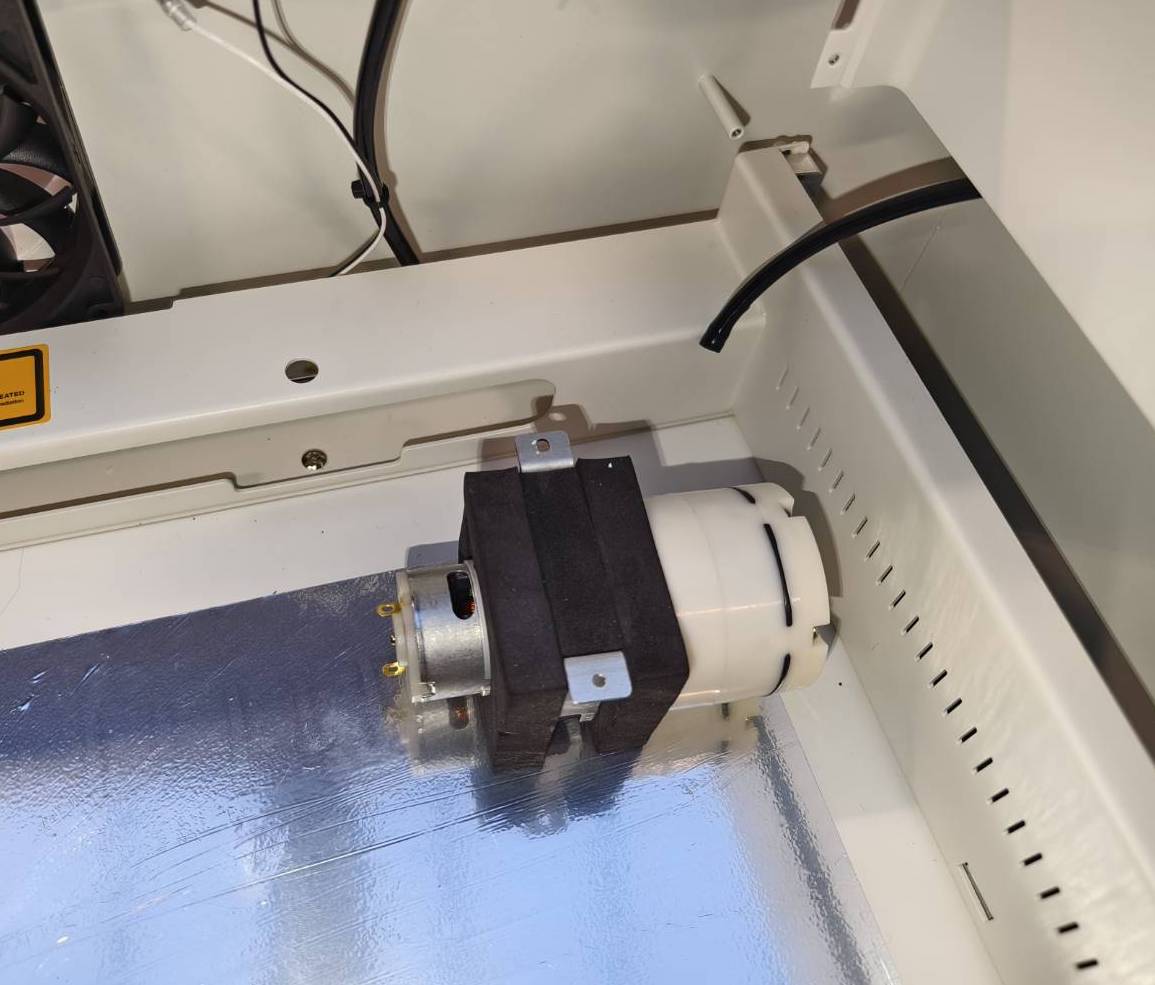

폼과 브래킷이 있는 에어 펌프를 제자리에 놓으십시오. 지금은 나사로 고정하지 마십시오.
16단계
손상 방지를 위해 모듈 시트(X축)를 팬 쪽으로 끝까지 밀어주십시오.
사진과 같이 기기를 수직으로 세우십시오.
17단계

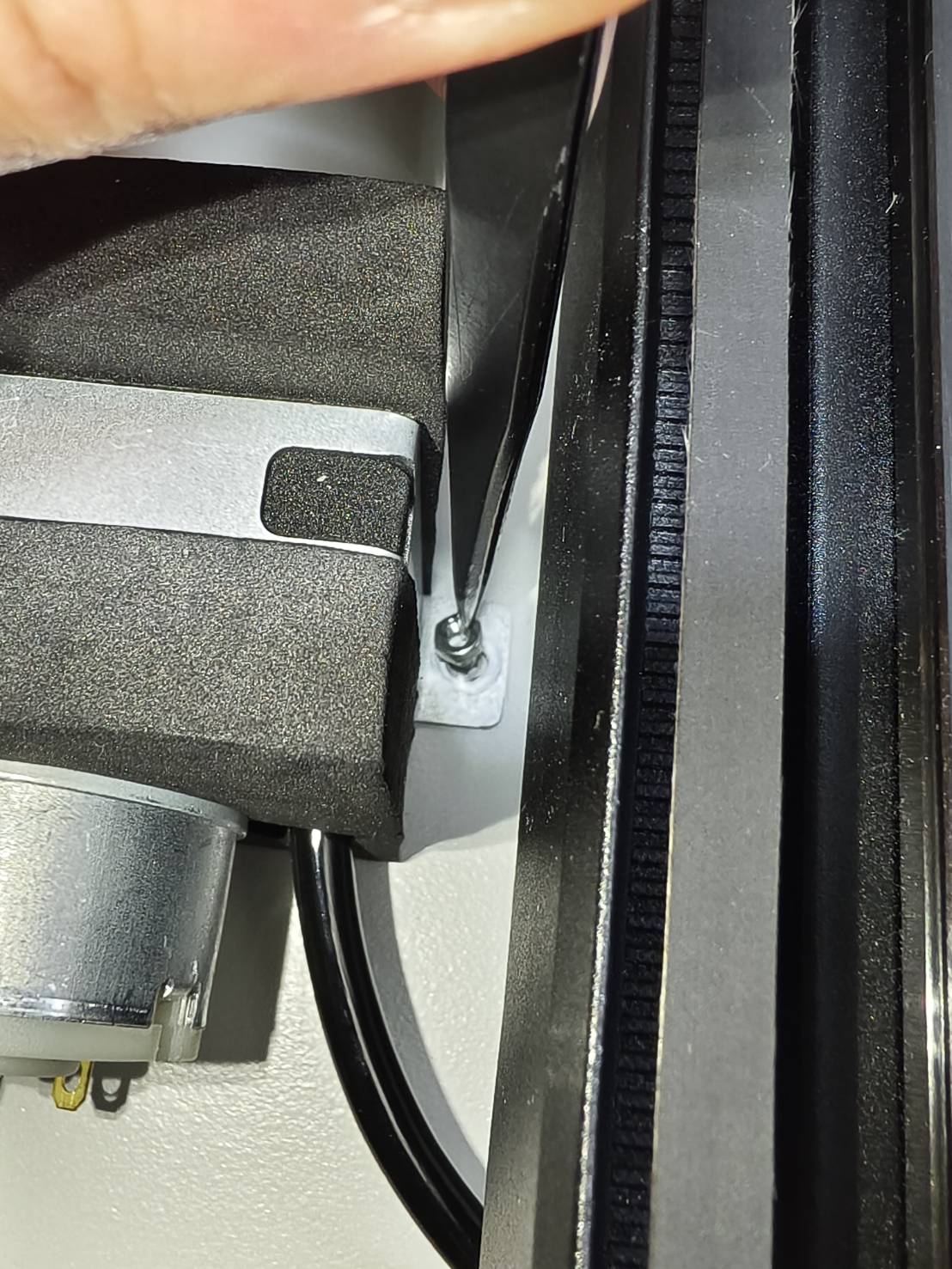

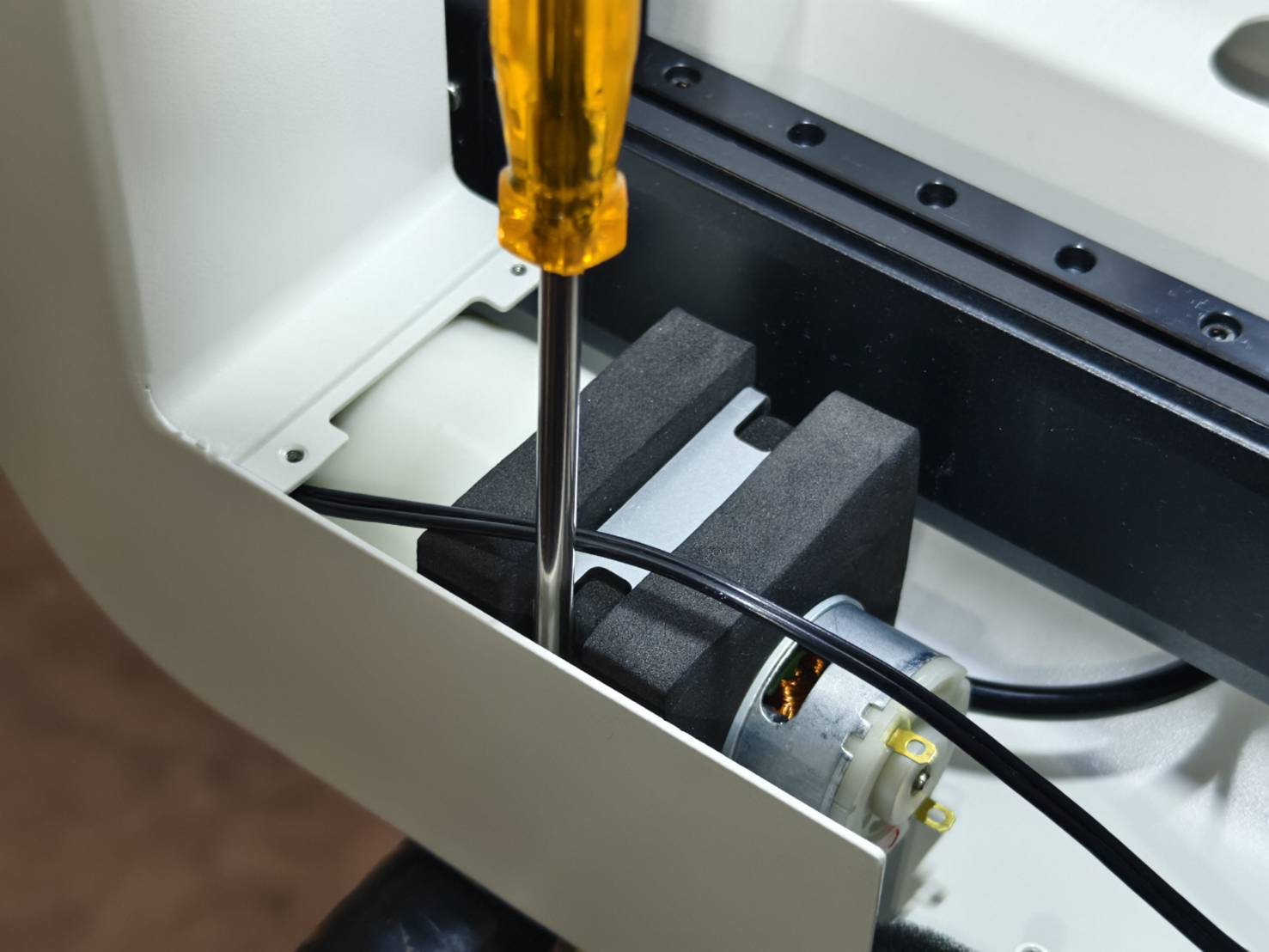

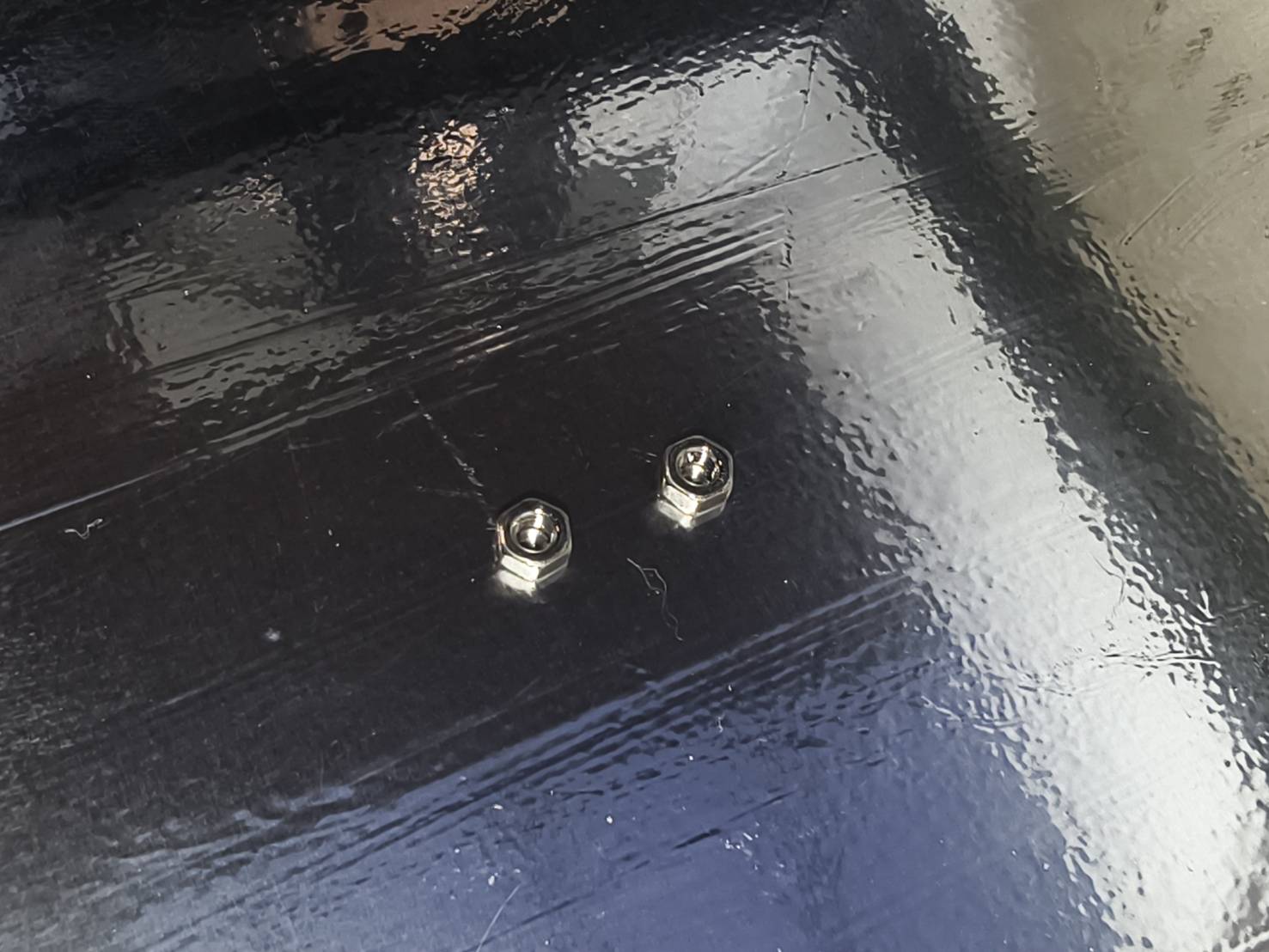

핀셋으로 너트를 스터드에 올려놓고 소켓 드라이버로 단단히 조이세요.
양쪽 모두 동일하게 작업하세요.
18단계
기기를 원래 위치로 되돌려 놓으세요.
참고:
이 단계에서 에어 펌프 교체가 완료됩니다.
에어 펌프 케이블 교체가 필요하지 않은 경우 2단계3 으로 건너뛰고 2핀 케이블을 직접 연결하세요.
19단계

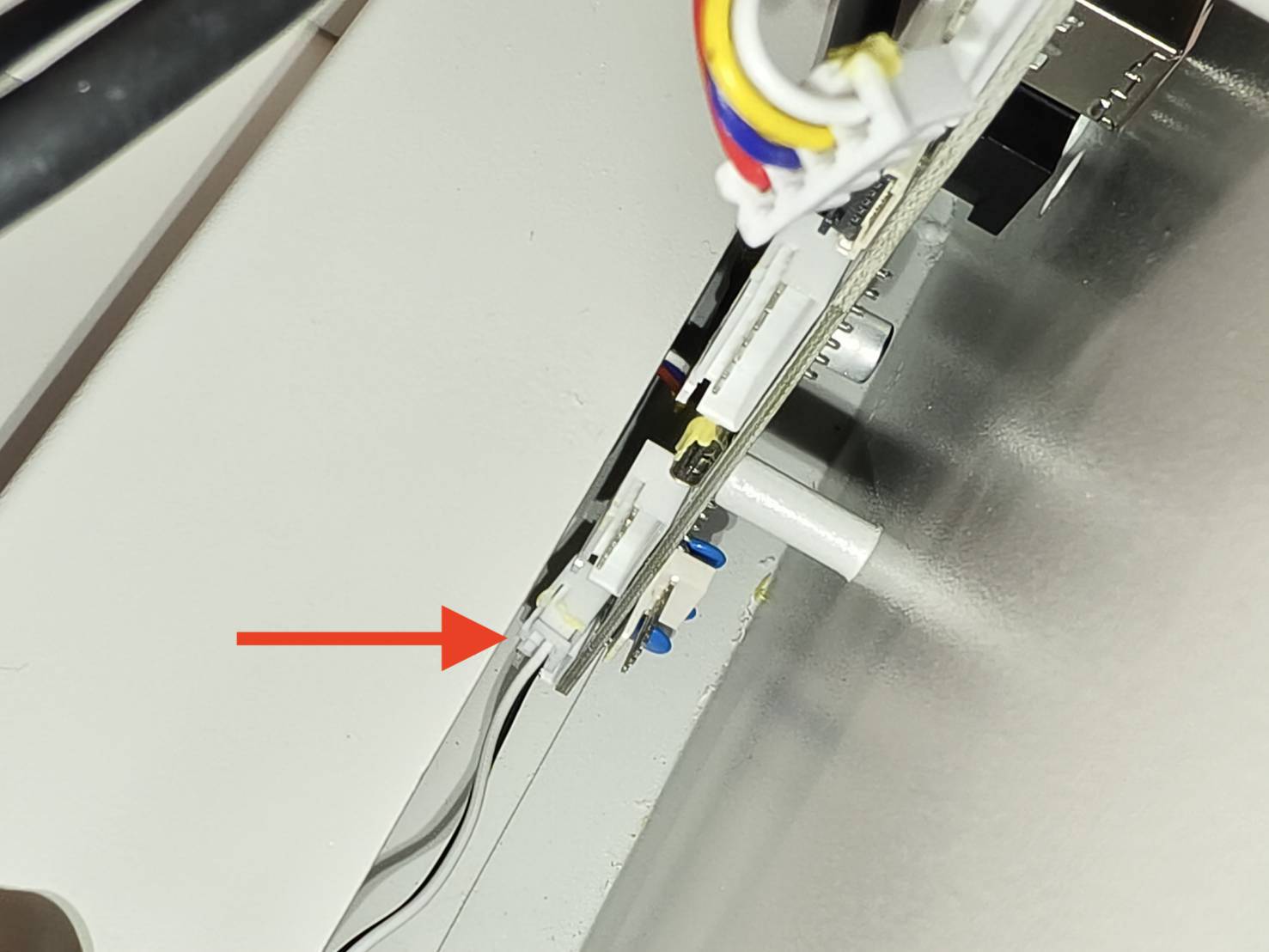

하단 메인보드에서 에어 펌프의 2핀 케이블을 분리하세요.
2단계0

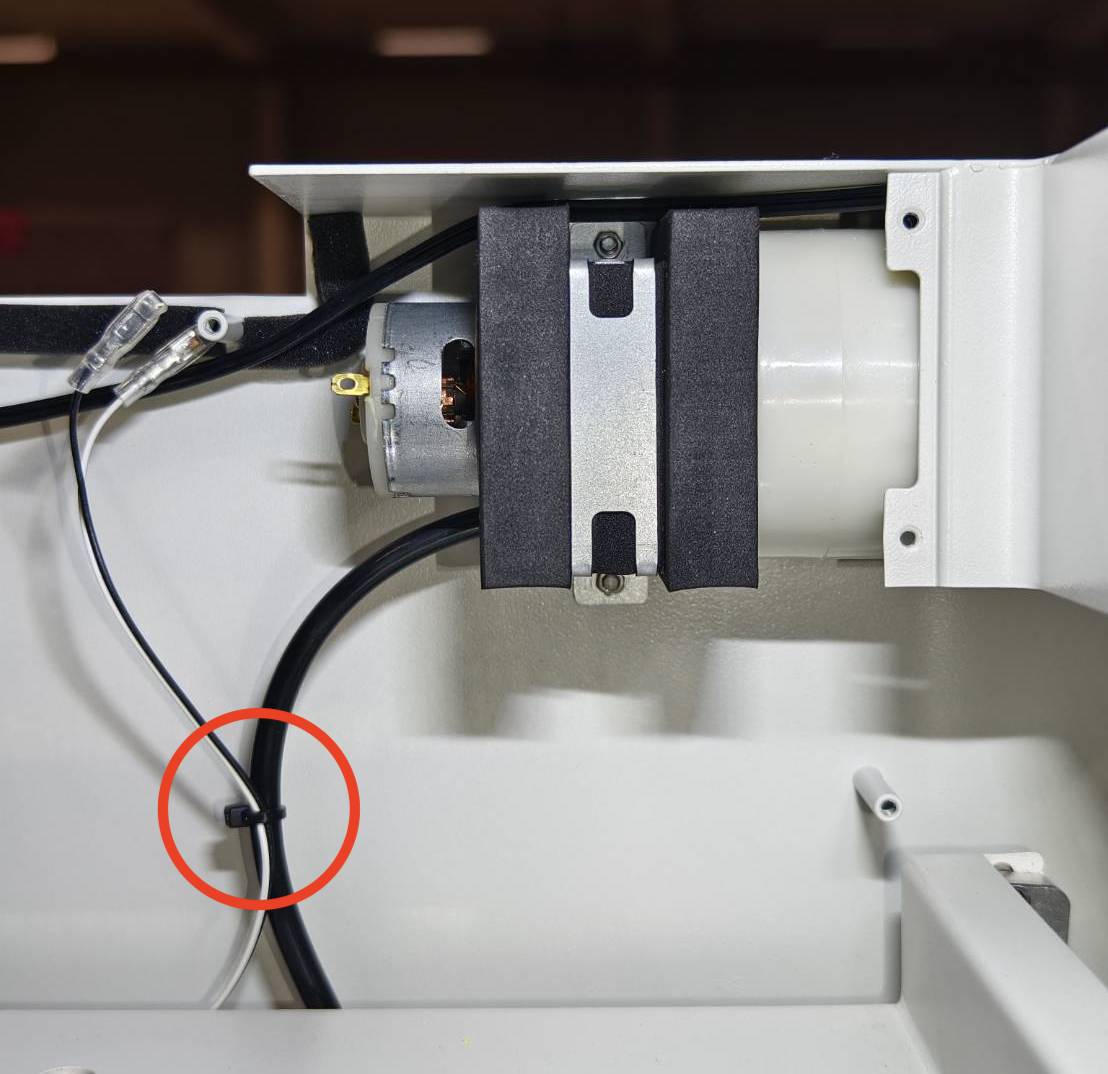

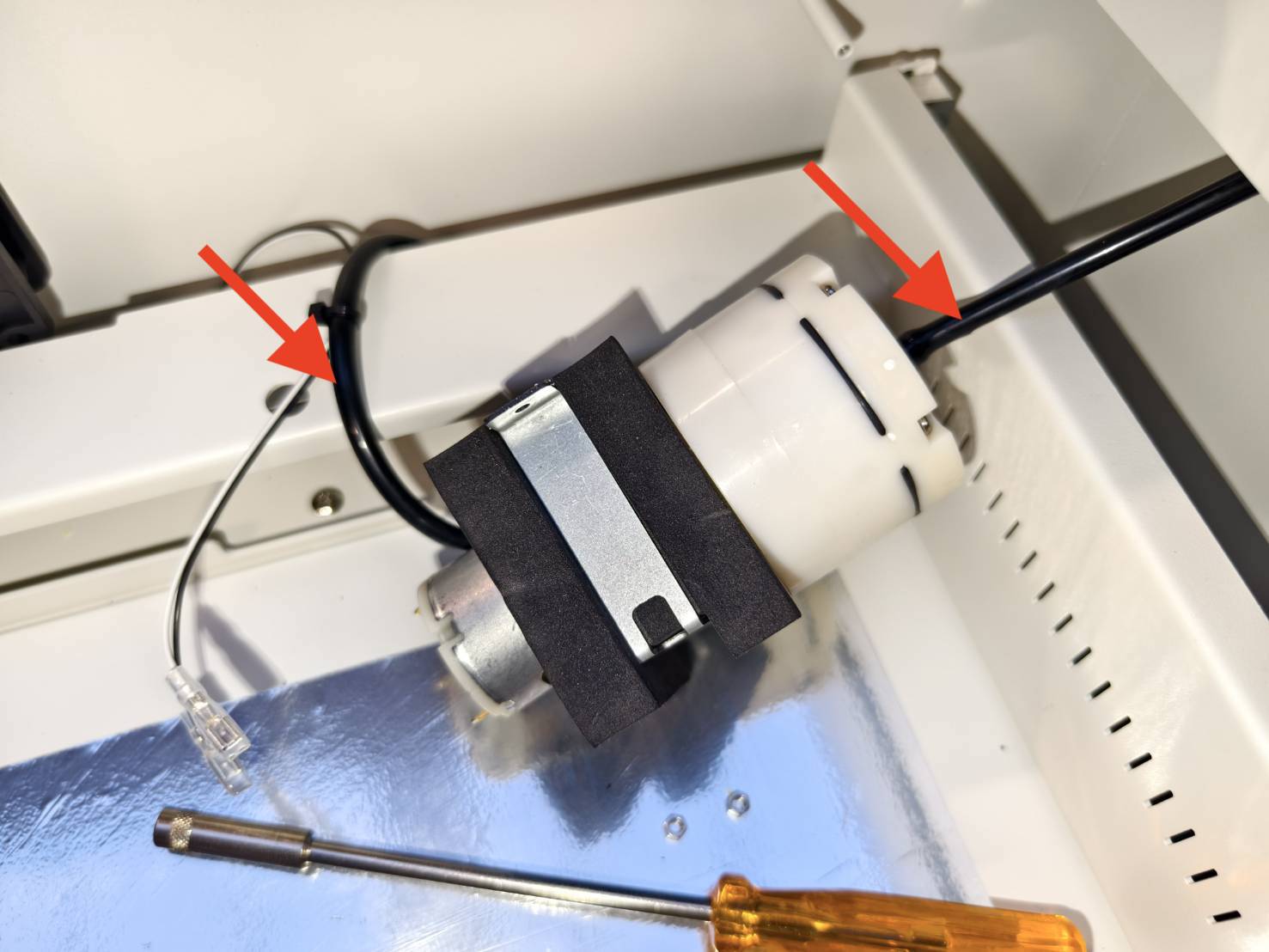

에어 호스와 에어 펌프 케이블을 묶고 있는 케이블 타이를 잘라내세요.
2단계1

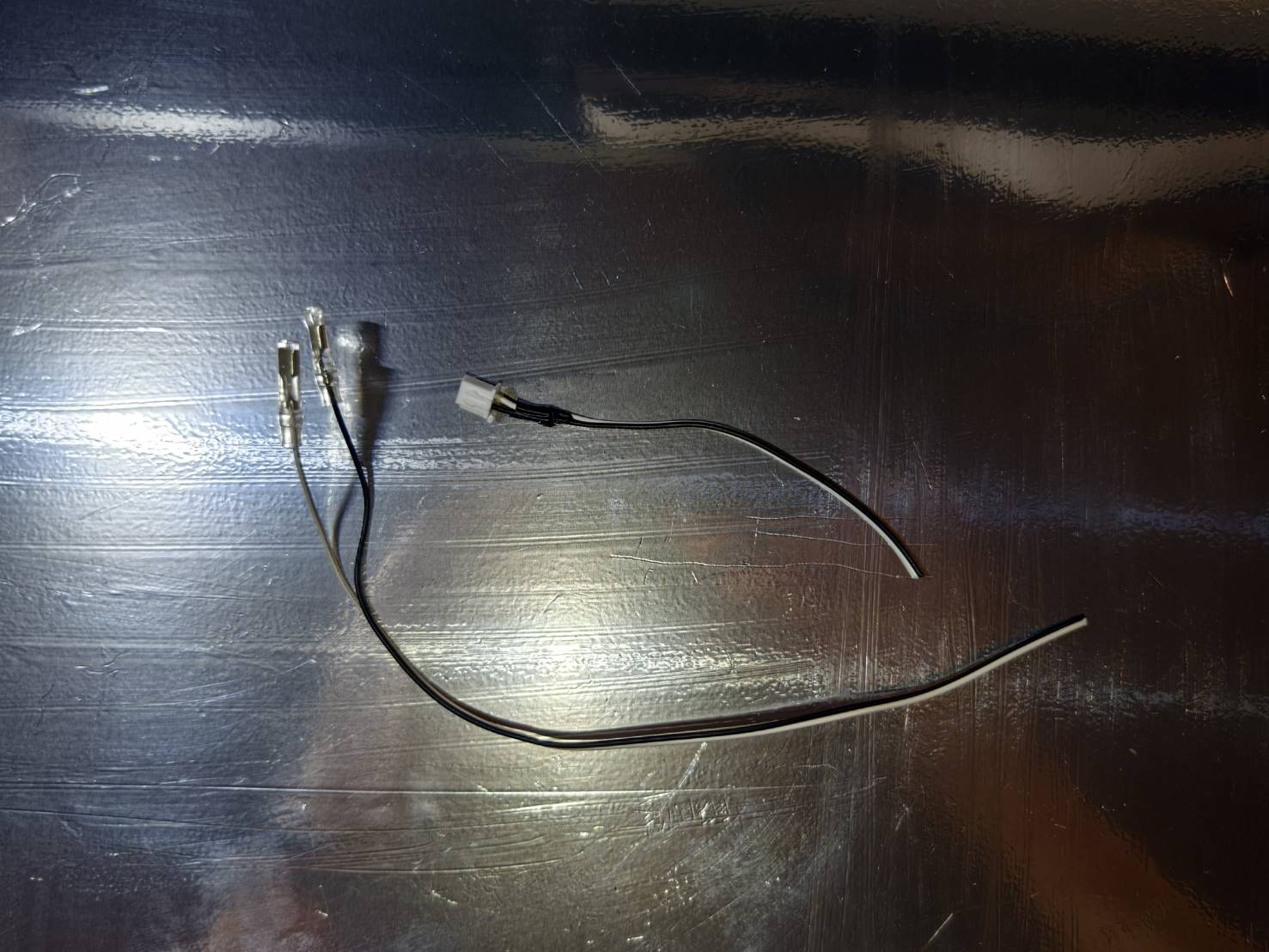

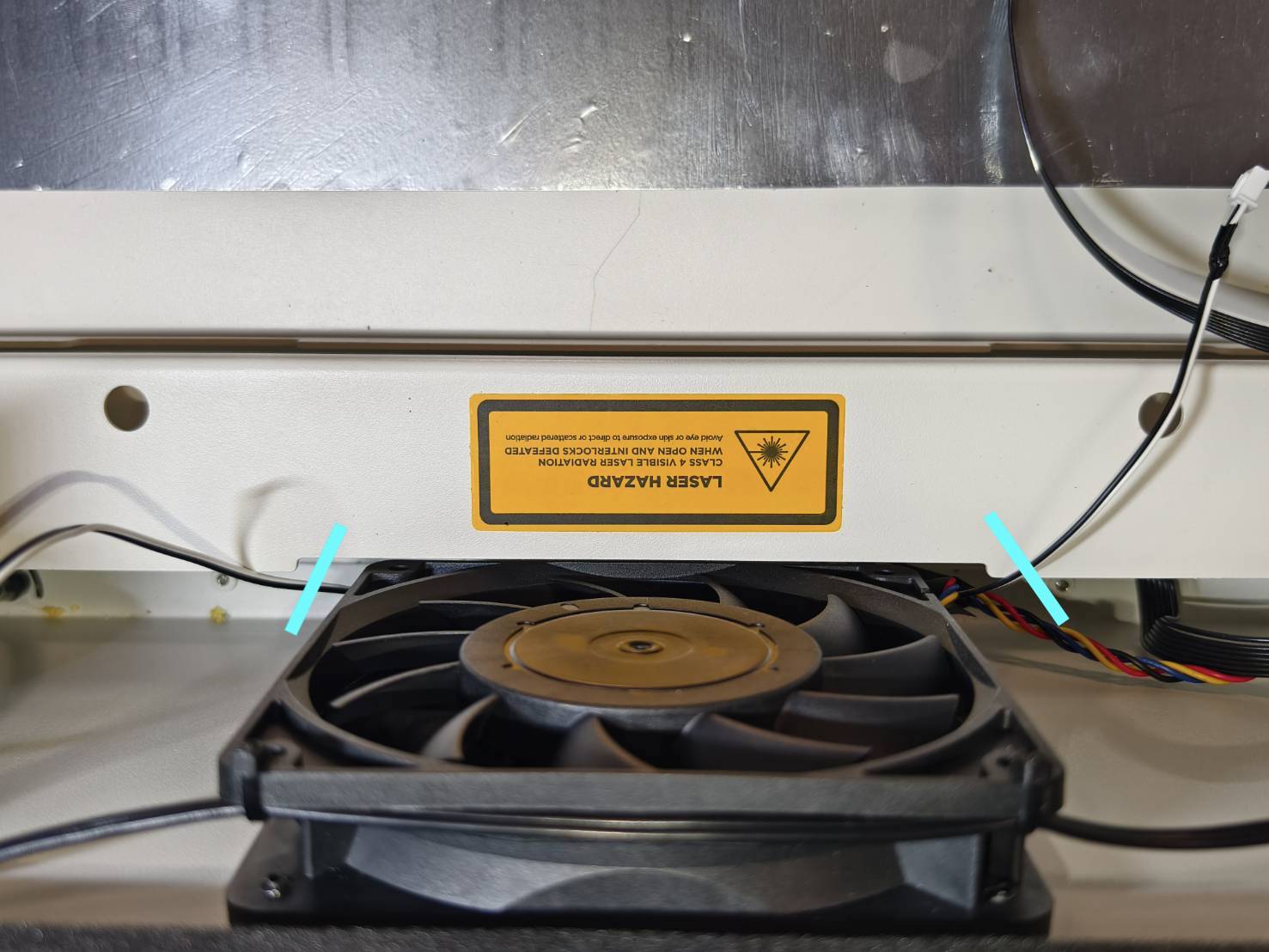

그림과 같이 팬 양쪽의 전선을 잘라내세요. 잘라낸 전선은 폐기해도 됩니다.
2단계2

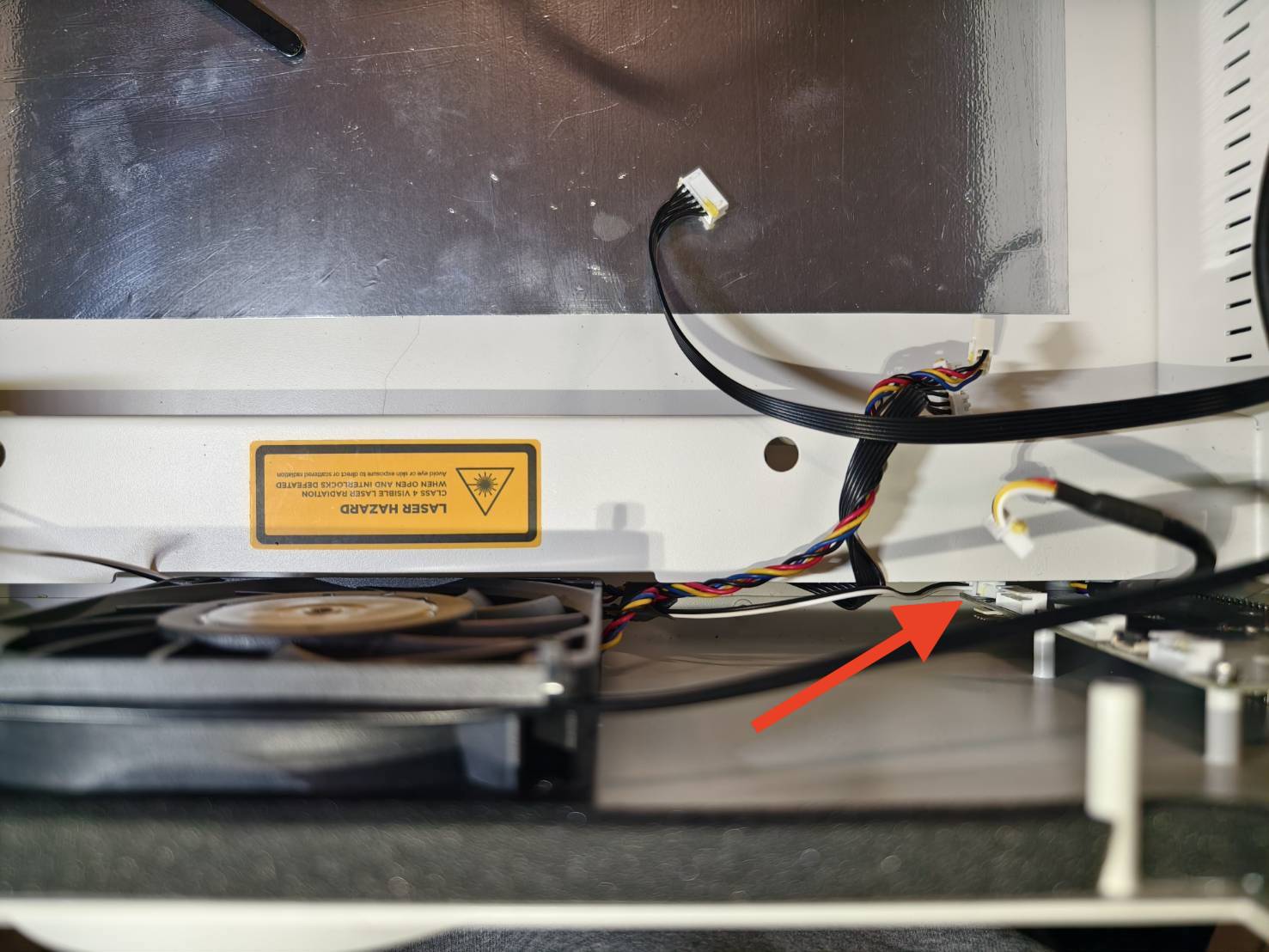

새 케이블을 메인보드에 연결하세요.
케이블은 팬 아래쪽으로 메인보드 방향으로 지나가야 합니다.
2단계3

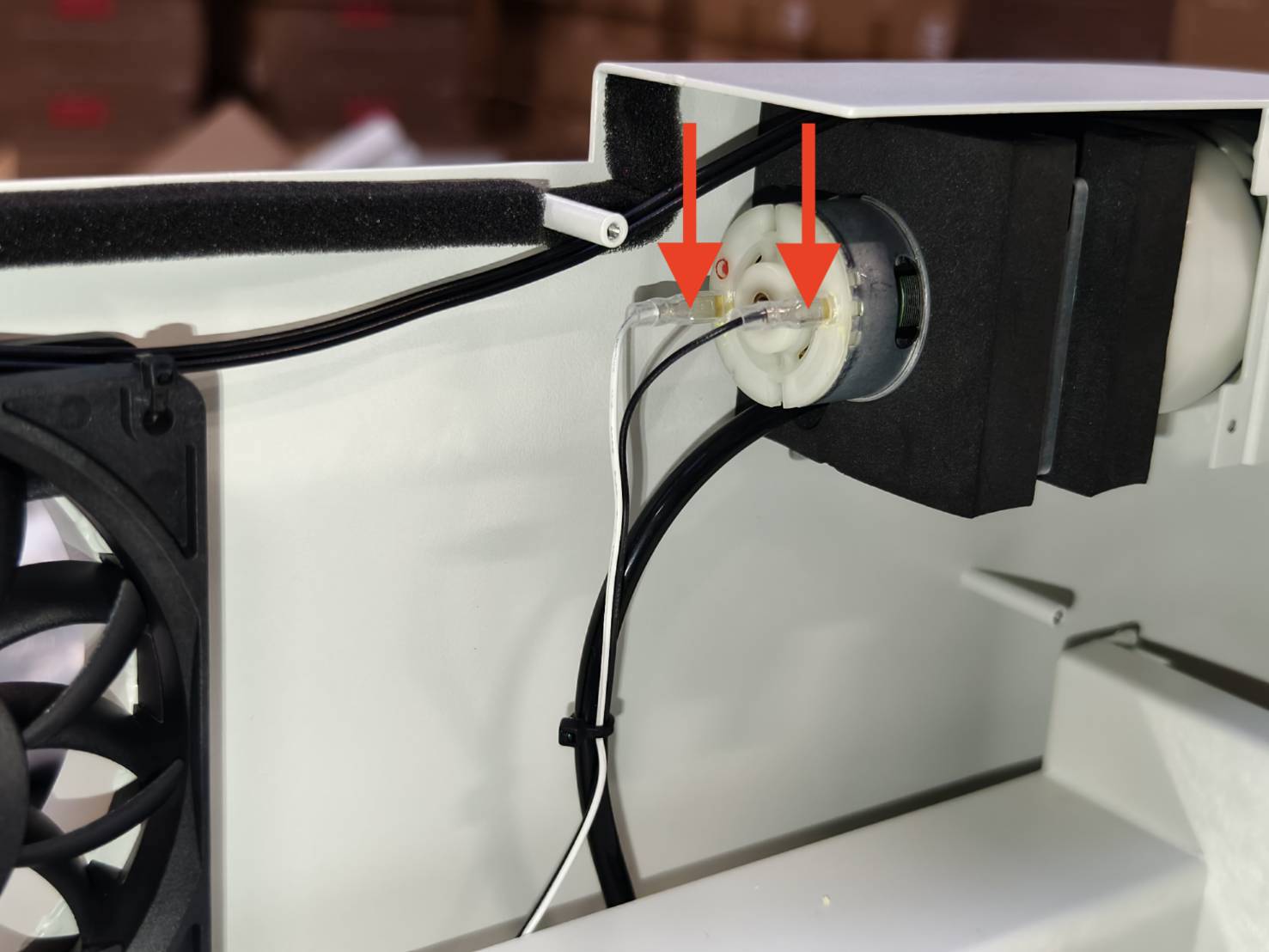

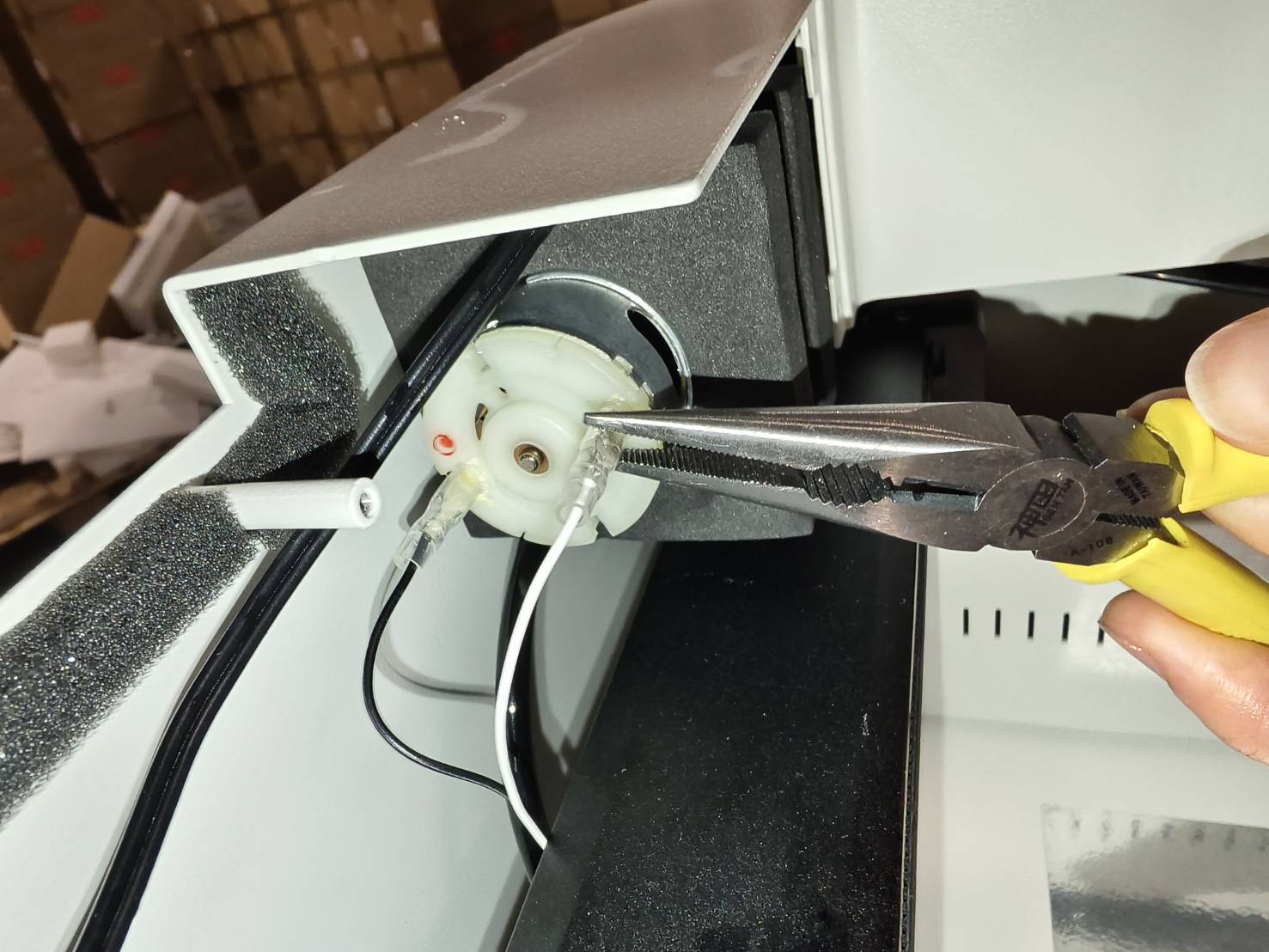

전선을 에어 펌프에 연결하고 플라이어로 핀을 눌러 고정하세요.
(검은색 전선은 펌프의 빨간색 표시에 연결됩니다.)
2단계4

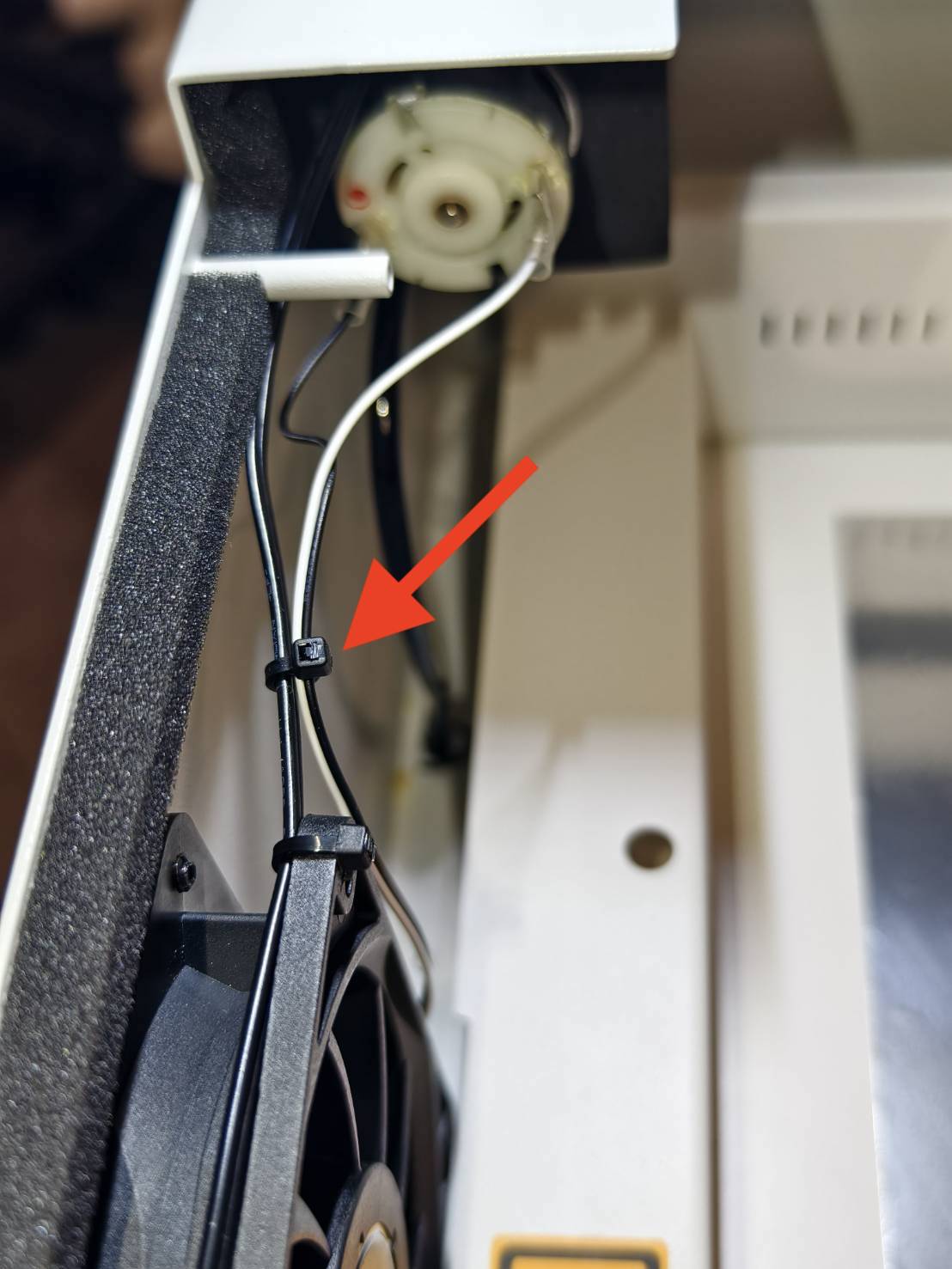

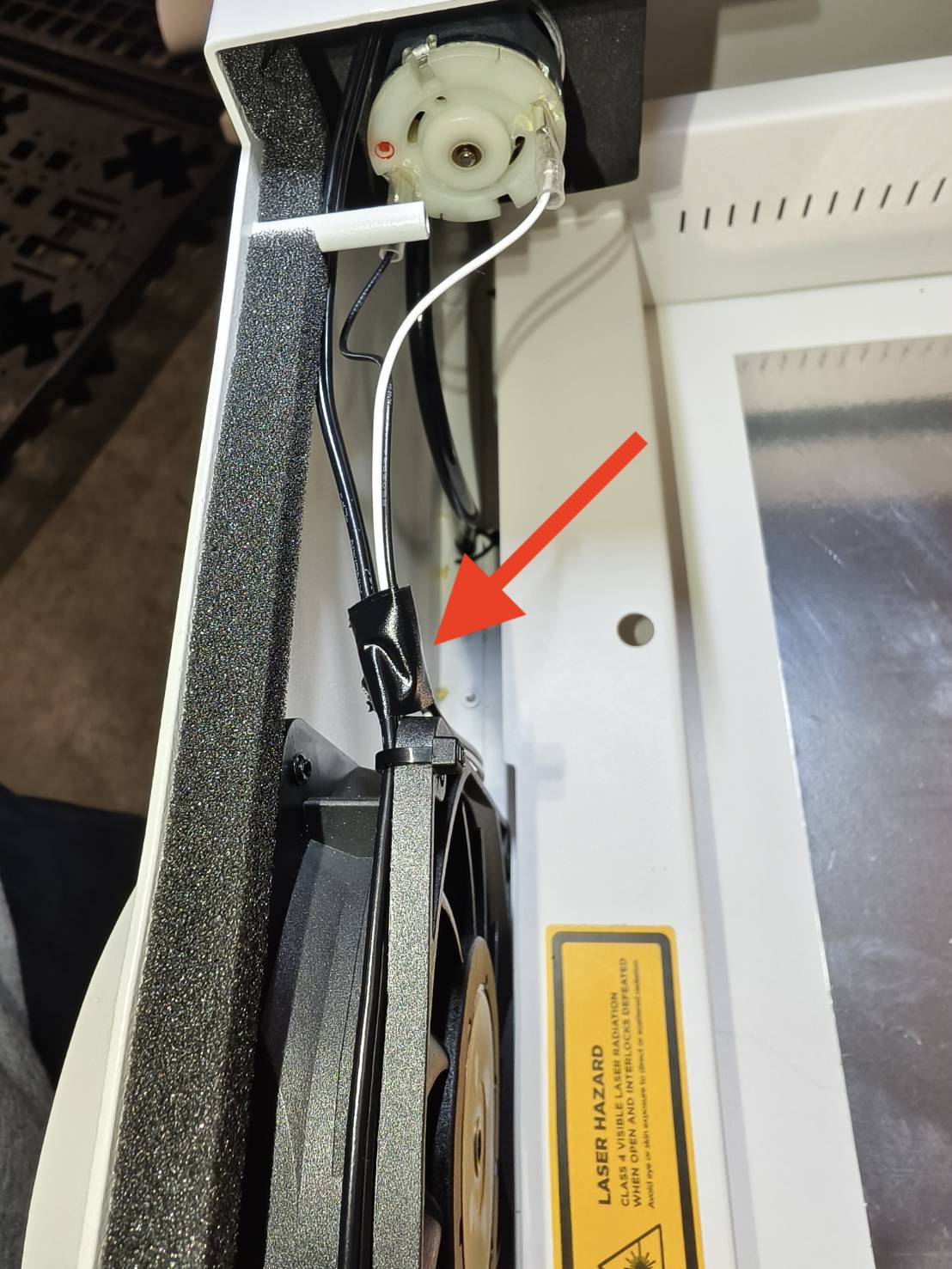

에어 펌프 케이블의 전선을 케이블 타이나 테이프를 사용하여 팬 상단에 고정된 케이블과 함께 묶으세요.
참고: 케이블 교체가 필요하지 않은 경우 2단계5로 넘어가세요.
케이블 타이 예시
테이프 예시
2단계5
케이블을 다시 연결하세요.
아래 사진과 같이 USB-C 케이블의 흰색 표시가 작업 영역을 향하도록 해야 합니다.
(이 단계에서는 핀셋을 사용하면 편리합니다)
2단계6
상판과 도어 커버를 위에 올려놓으세요. 손이 닿을 수 있는 공간을 남겨두세요.
2단계7
카메라 케이블을 메인보드에 삽입하세요.
주의: 카메라 케이블의 금속면이 메인보드를 향해야 합니다.
카메라 케이블의 금속면:
금속면이 메인보드를 향해야 합니다:
케이블 삽입:
클립 잠금:
2단계8
모터 케이블을 삽입하세요.
2단계9
상판을 다시 밀어 넣고 나사를 조입니다. (T8 나사 x 8개)
3단계0
위 단계에서 도어 커버와 카메라를 이동했으므로, 기기 사용을 재개하기 전 마지막 단계로 카메라 보정을 수행하십시오.
다음 페이지를 참조하실 수 있습니다: 카메라 보정.
