Ador - 배기 팬 교체 가이드

준비 도구:

• 십자 드라이버
• Torx T8 드라이버
• 사선 플라이어 또는 니퍼
• 케이블 타이 또는 테이프
• 핀셋 (선택사항)

1단계:

기기의 전원을 끄고 전원 코드를 분리하세요.

2단계:

플레이트의 나사를 풀어주세요. T8 나사 8개 (플레이트와 도어 커버가 연결되어 있음)

3단계:

플레이트와 도어 커버를 앞으로 조금 밀어주세요.

4단계:

모터 케이블을 분리하세요. 이 케이블을 먼저 제거하면 카메라 케이블을 더 쉽게 분리할 수 있습니다.

5단계:

카메라 케이블을 분리하세요.
케이블을 고정하는 클립이 있습니다. 카메라 케이블을 분리하려면 클립을 열어주세요.
(이 단계에서는 핀셋을 사용하면 편리합니다)

클립 잠금:

클립 잠금 해제:

케이블 분리:

6단계:

플레이트와 도어 커버를 제거하세요.

7단계:

맨 아래의 2핀 케이블을 제외한 나머지 4개의 케이블을 분리하세요.
(이 단계에서는 핀셋을 사용하면 편리합니다)

8단계:

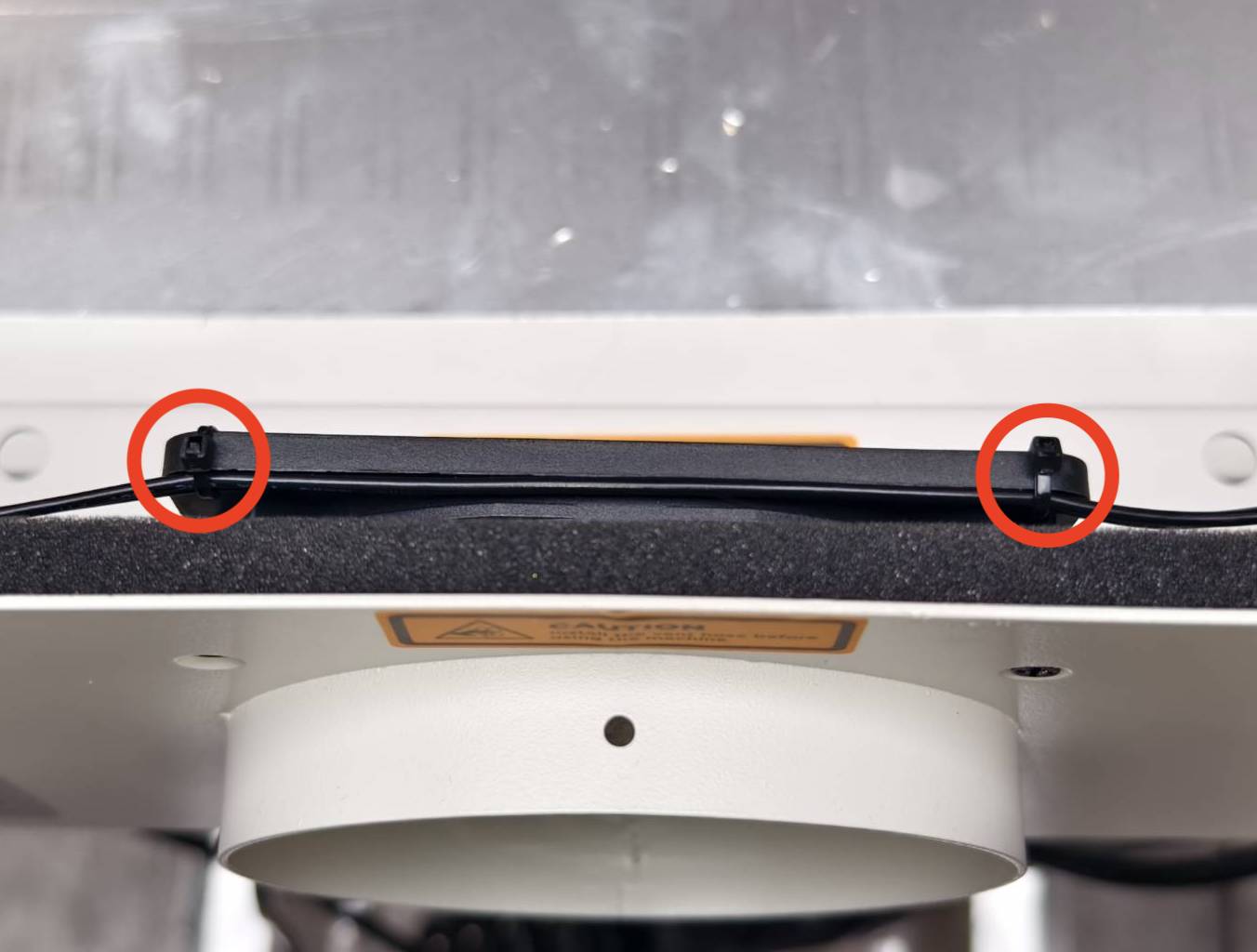

니퍼나 플라이어를 사용하여 케이블 타이를 잘라내세요.

9단계:

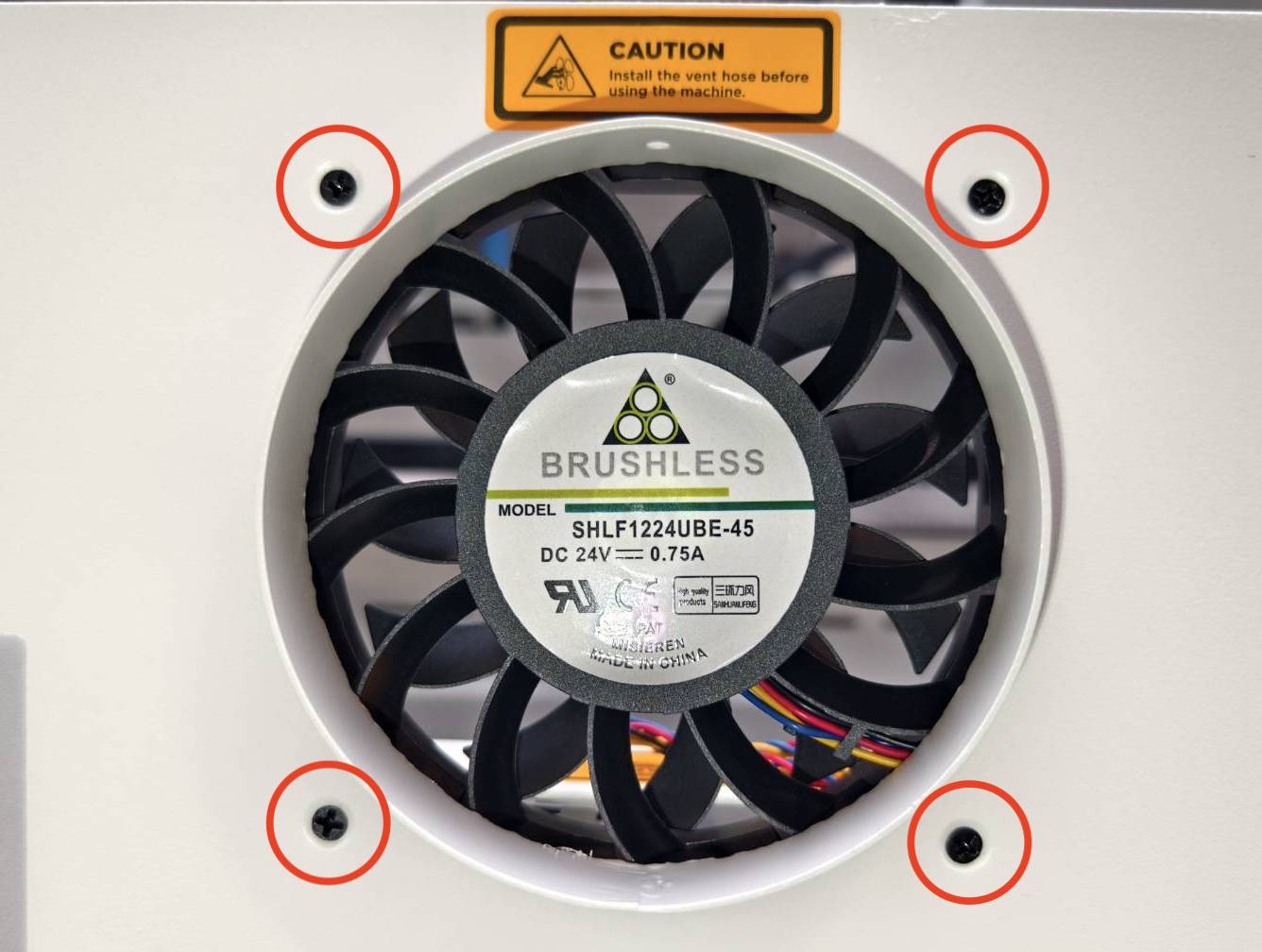

십자 드라이버로 4개의 나사를 풀어 팬을 분리하세요.

10단계:

팬이 분리되면 팬 하단의 케이블 타이를 조심스럽게 잘라내세요. 케이블 타이를 제거한 후 팬을 완전히 분리할 수 있습니다.

11단계:

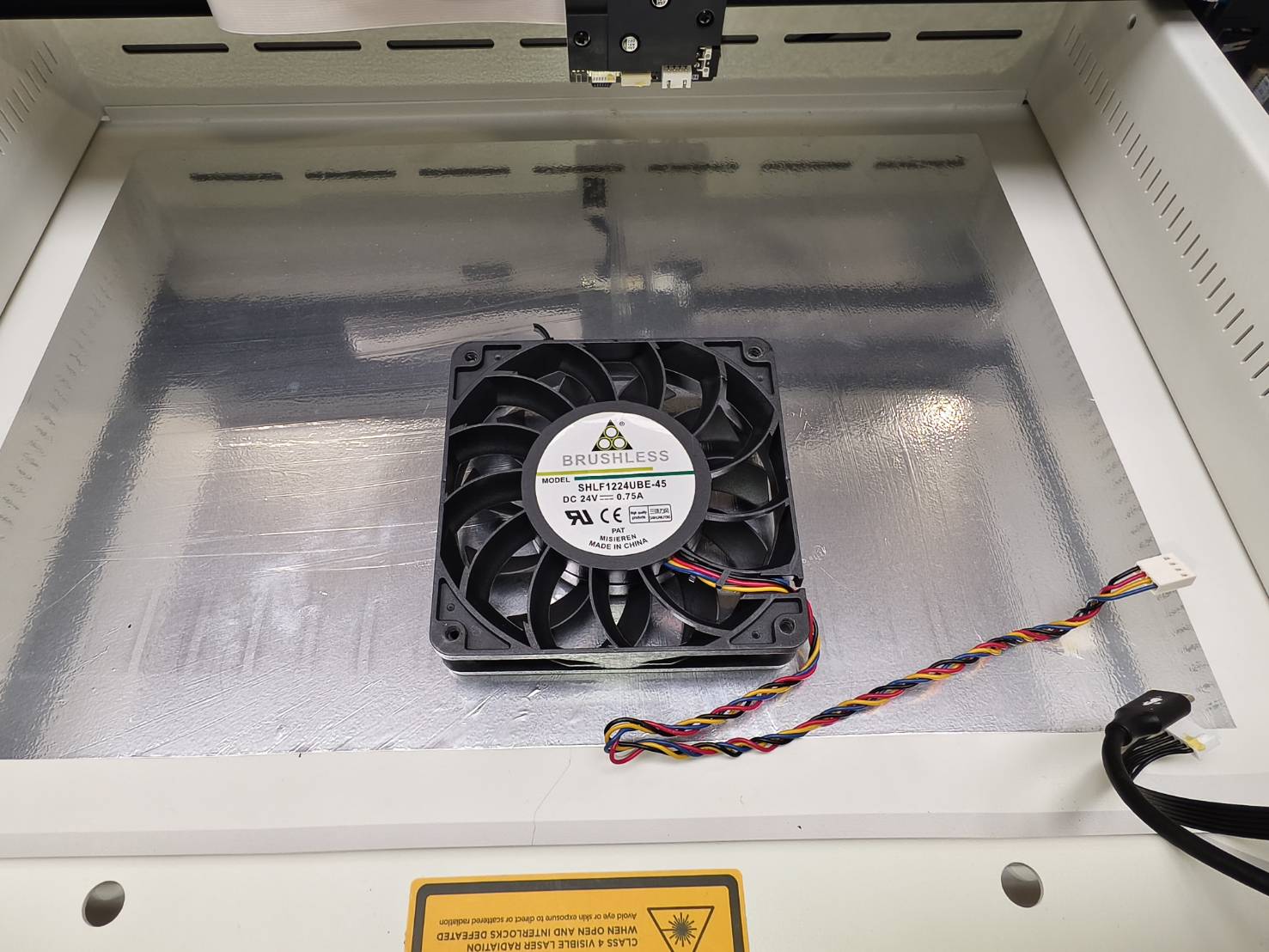

새 팬을 준비하고 아래 사진과 같이 연결된 2핀 케이블을 팬 케이블과 함께 묶으세요. 케이블이 팬의 하단에 위치하도록 하세요.
팬 케이블의 길이는 구부려서 줄여야 합니다. 케이블 타이나 테이프를 사용하여 케이블을 묶는 방법 모두 가능합니다.

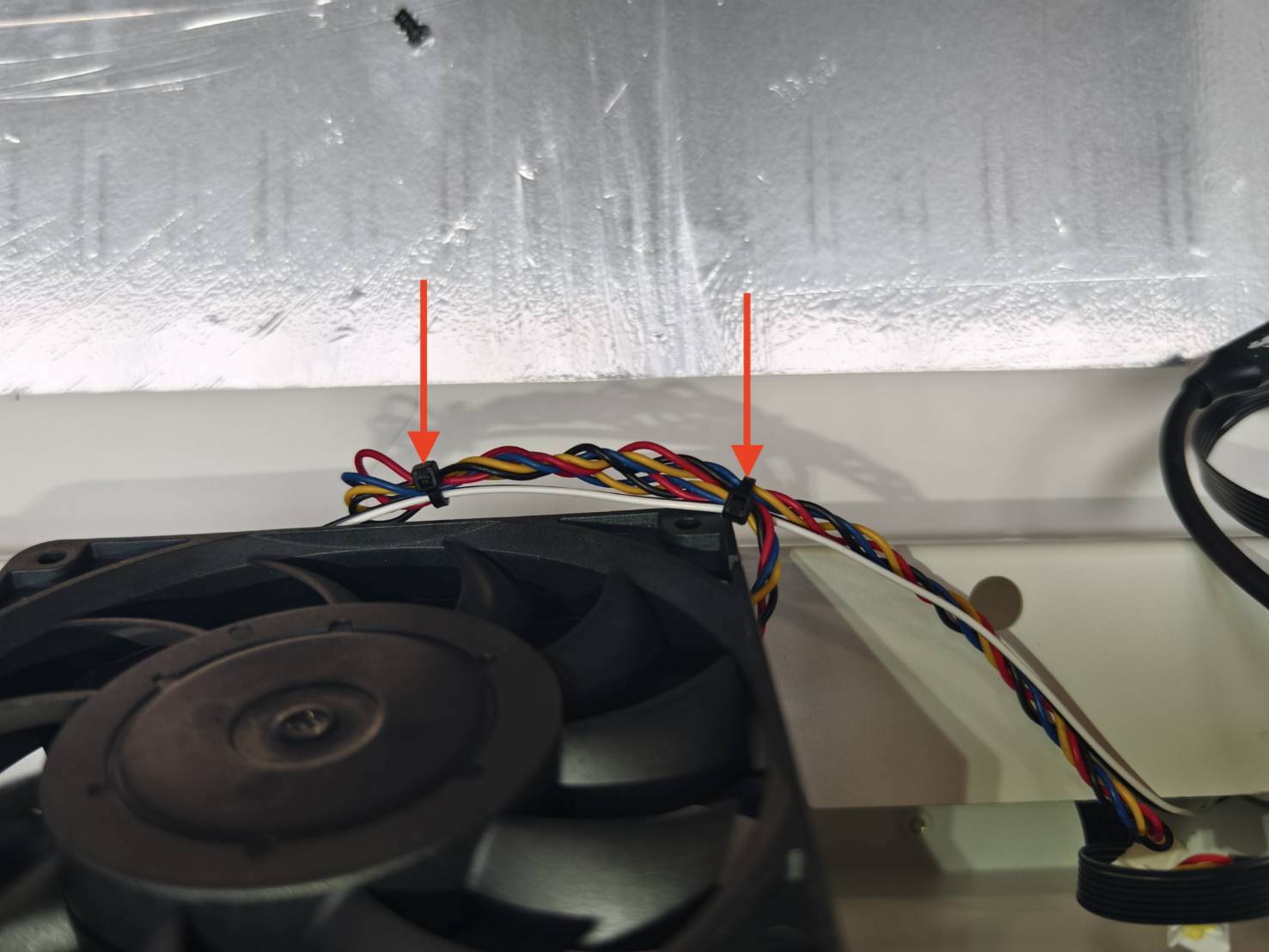

케이블 타이 사용 예시:

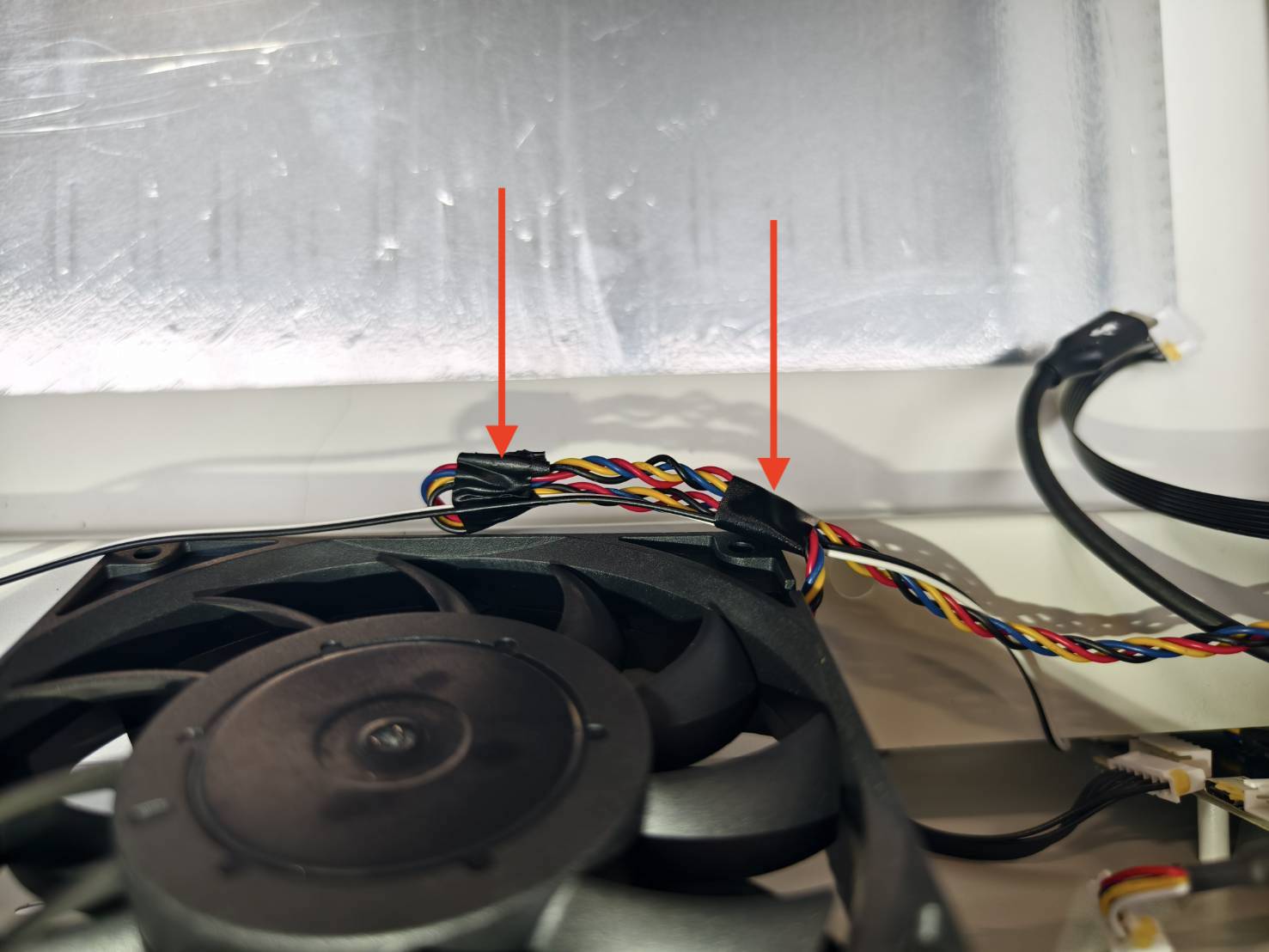

테이프 사용 예시:

12단계:

4개의 나사를 조여 새 팬을 기기에 고정하세요.
묶은 케이블이 팬 아래에 위치하도록 주의하세요.

13단계:

케이블을 다시 연결하세요.
아래 사진과 같이 USB-C 케이블의 흰색 표시가 작업 영역을 향하도록 해야 합니다.
(이 단계에서는 핀셋을 사용하면 편리합니다)

14단계:

케이블 타이나 테이프를 사용하여 팬 상단의 케이블을 고정하세요.

케이블 타이 사용 예시:

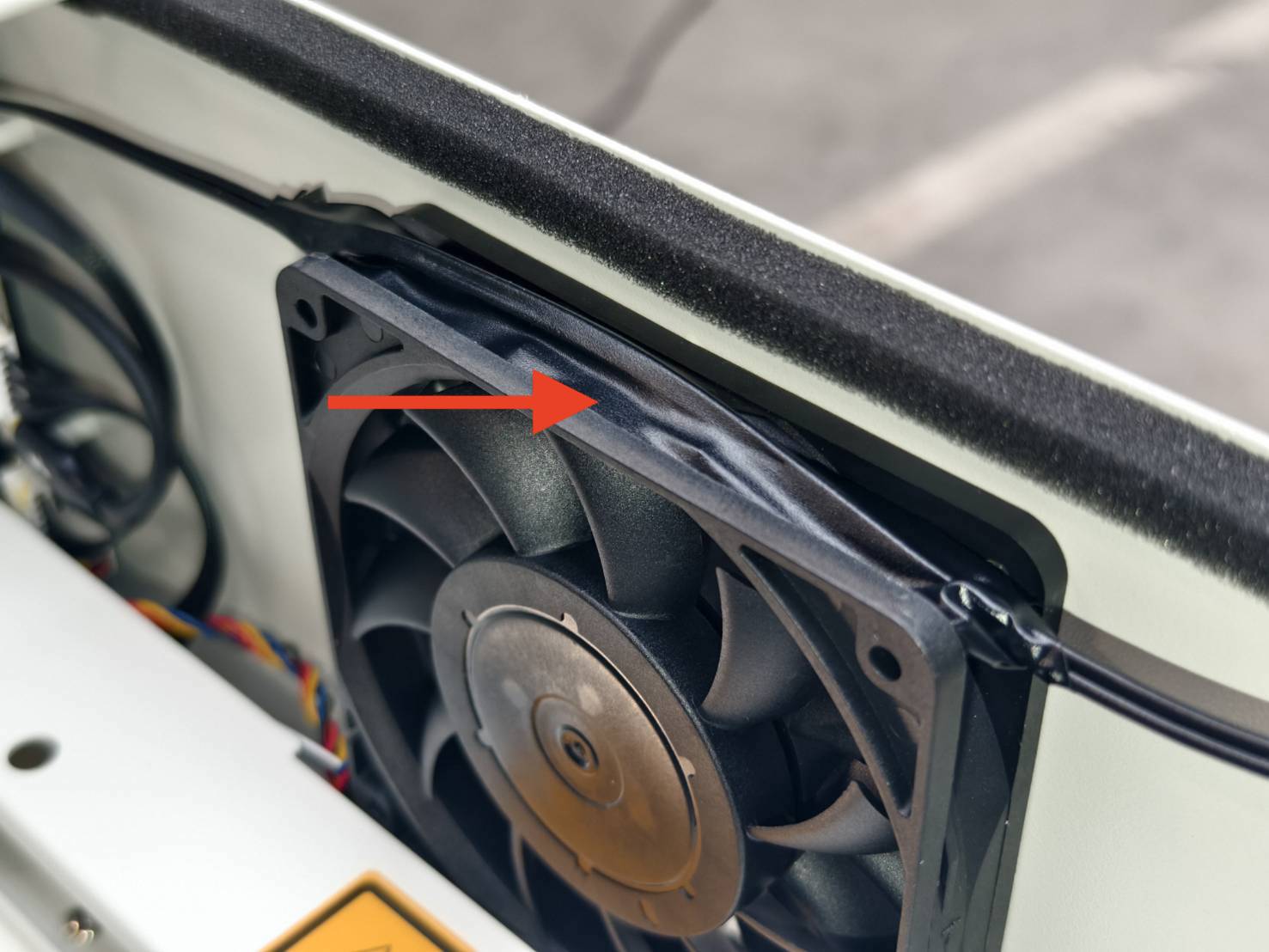

테이프 사용 예시:

15단계:

상단에 플레이트와 도어 커버를 설치하세요. 손이 닿을 수 있는 공간을 남겨두세요.

16단계:

카메라 케이블을 메인보드에 삽입하세요.
주의: 카메라 케이블의 금속 표면이 메인보드를 향해야 합니다.

카메라 케이블의 금속 표면:


금속 표면이 메인보드를 향해야 합니다:

케이블 삽입:

클립 잠금:

17단계 - 모터 케이블 삽입:

18단계:

플레이트를 뒤로 밀고 나사를 조이세요. (T8 나사 x 8개)

19단계

위의 단계에서 도어 커버와 카메라를 이동했으므로, 기기 사용을 재개하기 전 마지막 단계로 카메라 보정을 수행해 주세요.
다음 페이지를 참조하세요: 카메라 보정

#끝
