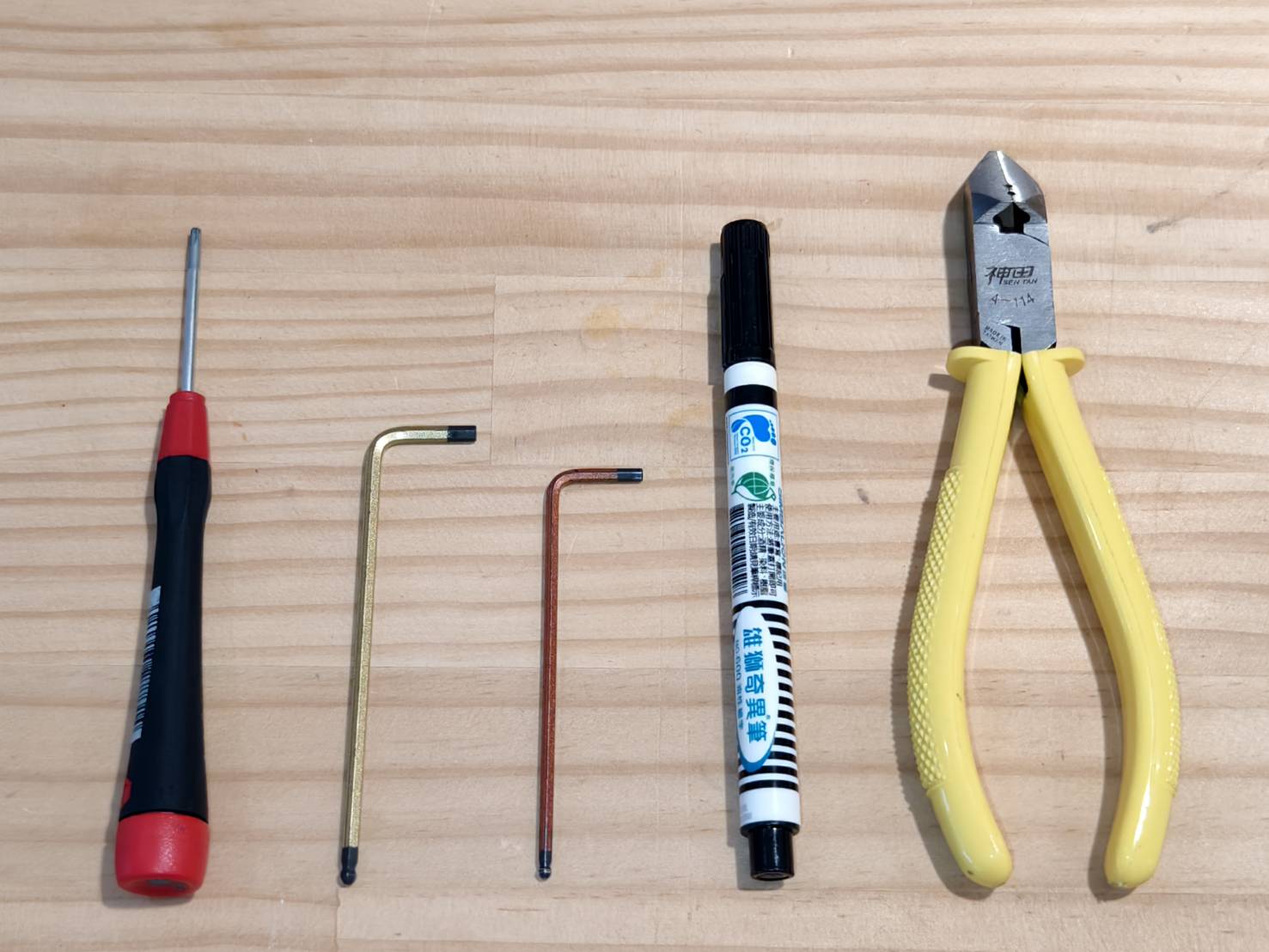

Gereedschap

1	Torx T8 schroevendraaier
2	3mm inbussleutel
3	2,5mm inbussleutel
4	Markeerstift
5	Kniptang

Stap 1

Verwijder de laser- of printmodule indien geïnstalleerd.

Stap 2

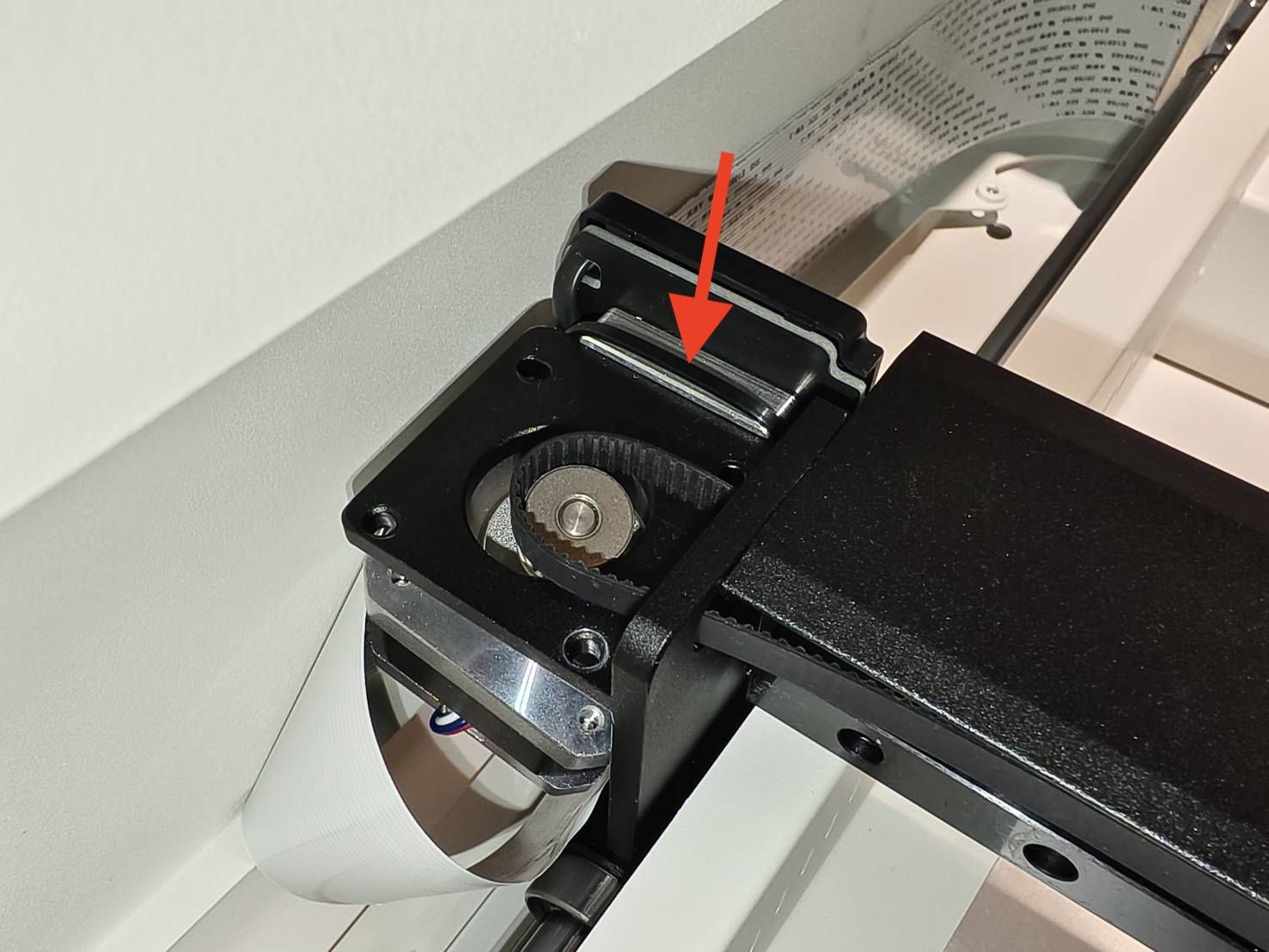

Gebruik een inbussleutel om de riemspanner van de X-as riem te verwijderen.

Stap 3

Koppel de kabel van de X-as motor los aan de linkerkant wanneer u voor het bedieningspaneel van de machine staat.

Stap 4

Schakel de machine uit, verwijder het netsnoer en kantel de machine.

Stap 5

Markeer de rubberen voet en schroef die zich dicht bij de USB-poort bevinden.
Het doel van het markeren is dat de schroef van deze voet korter is dan de andere en op dezelfde positie moet blijven.

Stap 6

Draai deze onderste schroeven los.
(T8-schroef x 6 stuks & 3mm HEX-schroef x 4 stuks)

Stap 7

Keer de machine om en draai de zijschroeven los (T8-schroef x 2 stuks)

Stap 8

Markeer de schroefgaten aan beide zijden met een pen.
Het doel hiervan is om u eraan te herinneren dat de gemarkeerde zijden naar het werkgebied gericht moeten zijn bij het monteren.

Stap 9

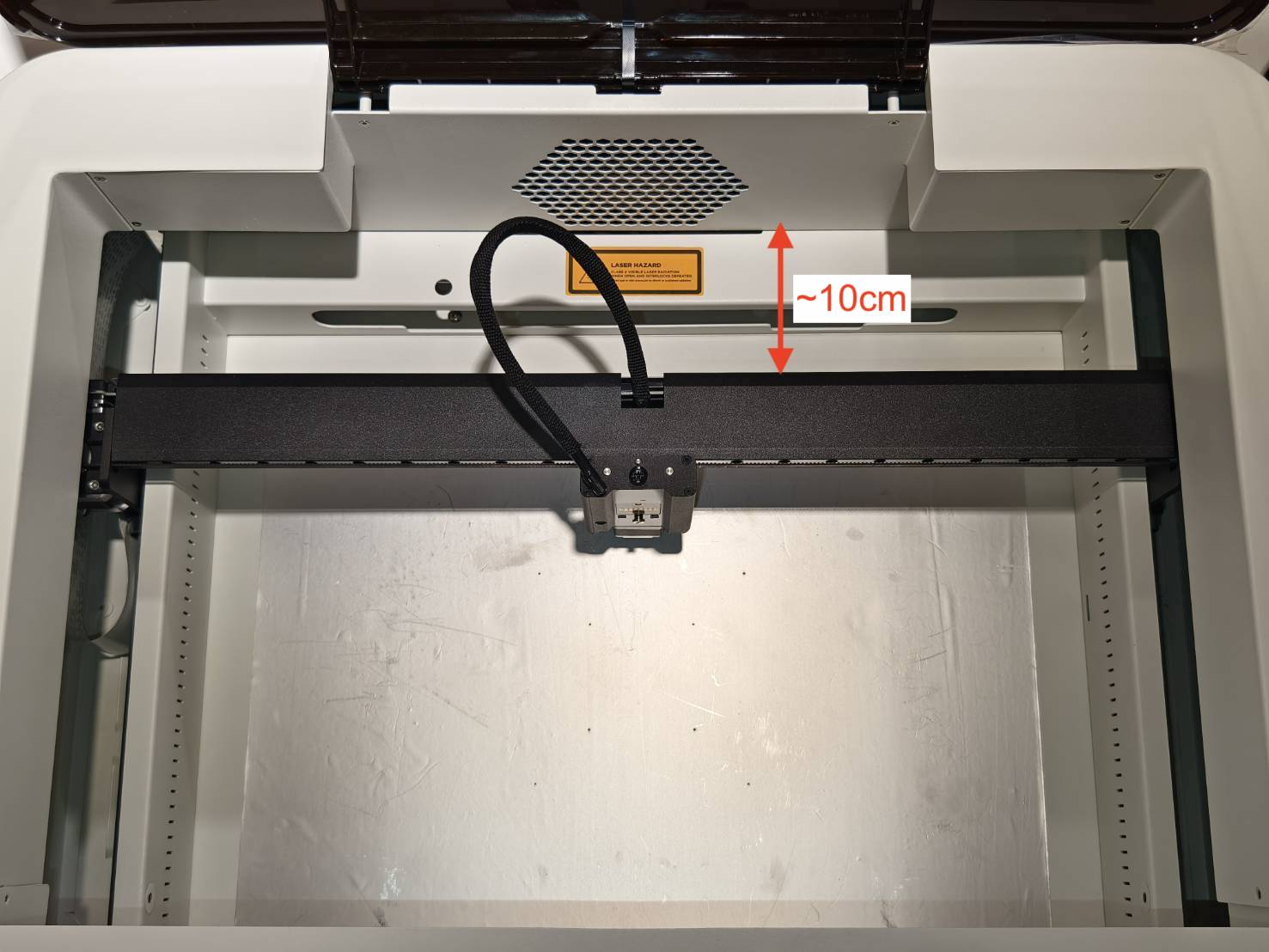

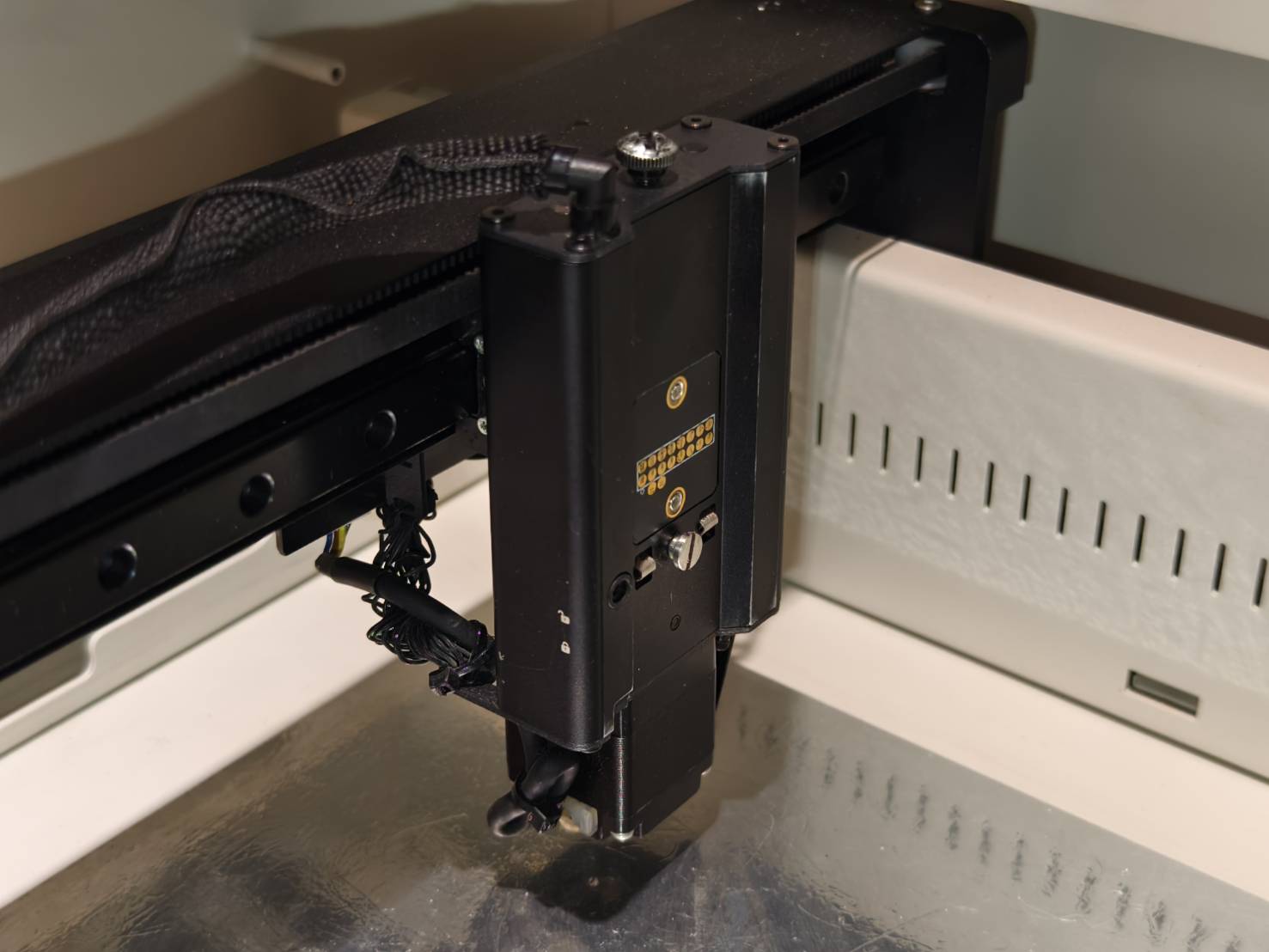

Verplaats de modulehouder naar een positie op ongeveer 10 cm afstand van het frame.
(Het doel hiervan is om de X-as portaal niet te blokkeren. Als het helemaal achteraan zit, zal het na het optillen vastzitten en is de X-as motor onbereikbaar. Als het in het midden zit, kan de 38-pins kabel van de Y-as beschadigd raken)

Stap 10

Til het bovenste frame met beide handen op en plaats het op de steunpennen.
(Let op dat de kabels niet klem komen te zitten tussen de frames.)

Voorbeeld van een frame dat op de steunpennen rust:

Voorbeeldvideo van het optillen (De video is binnen in de machine opgenomen):

Stap 11

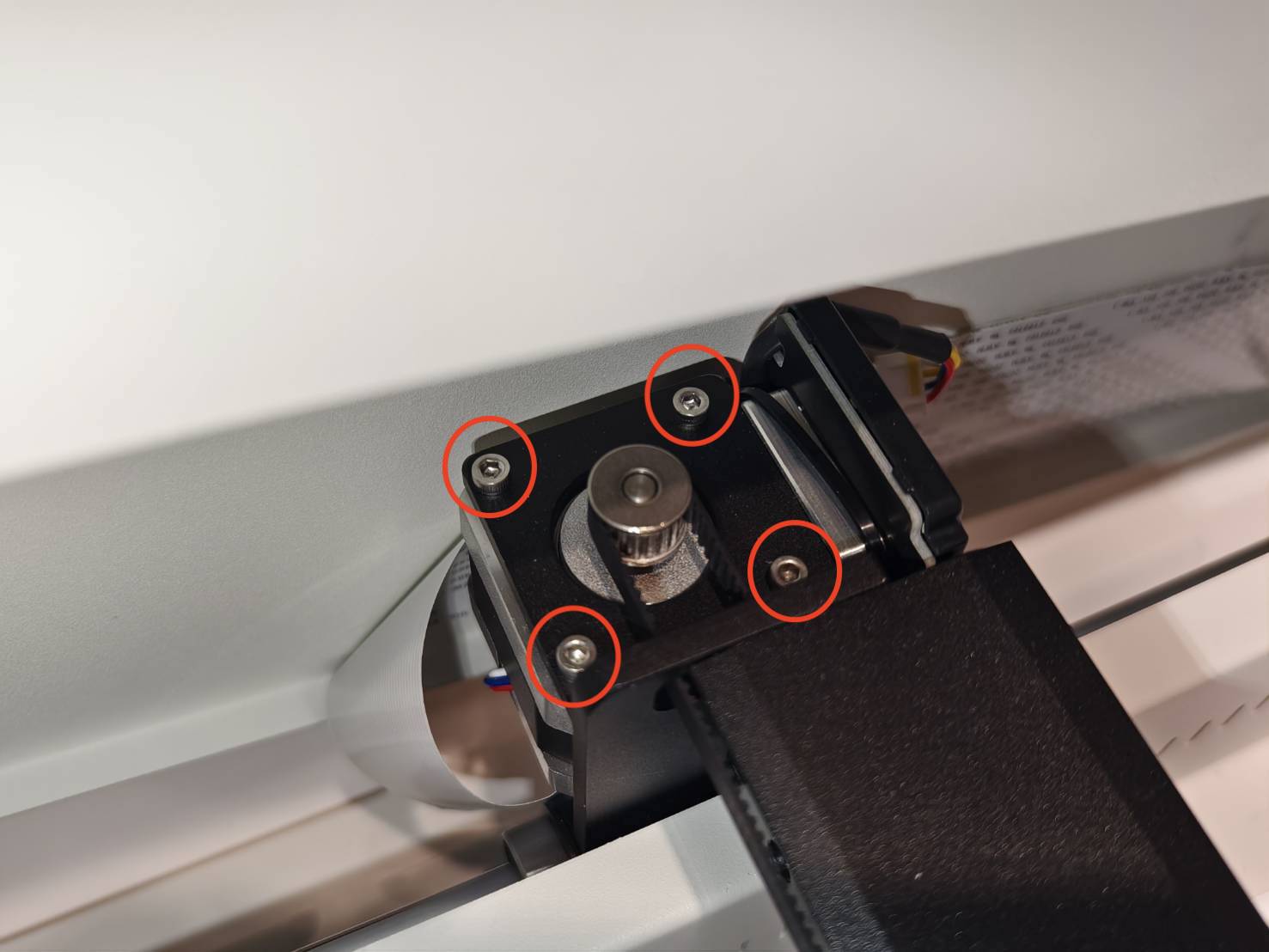

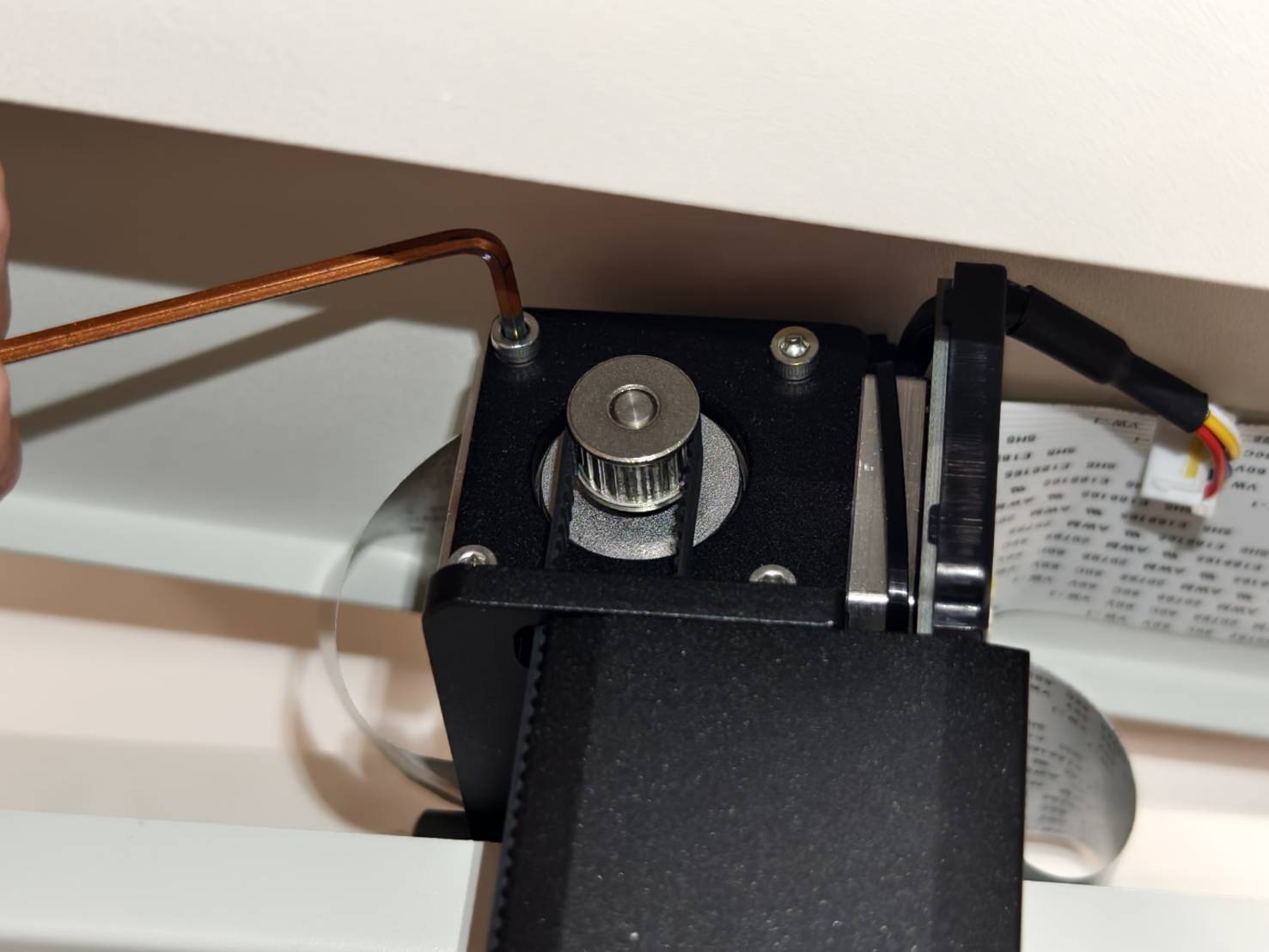

Maak de X-as motor los door deze vier schroeven los te draaien met een 2,5 mm inbussleutel.

Stap 12

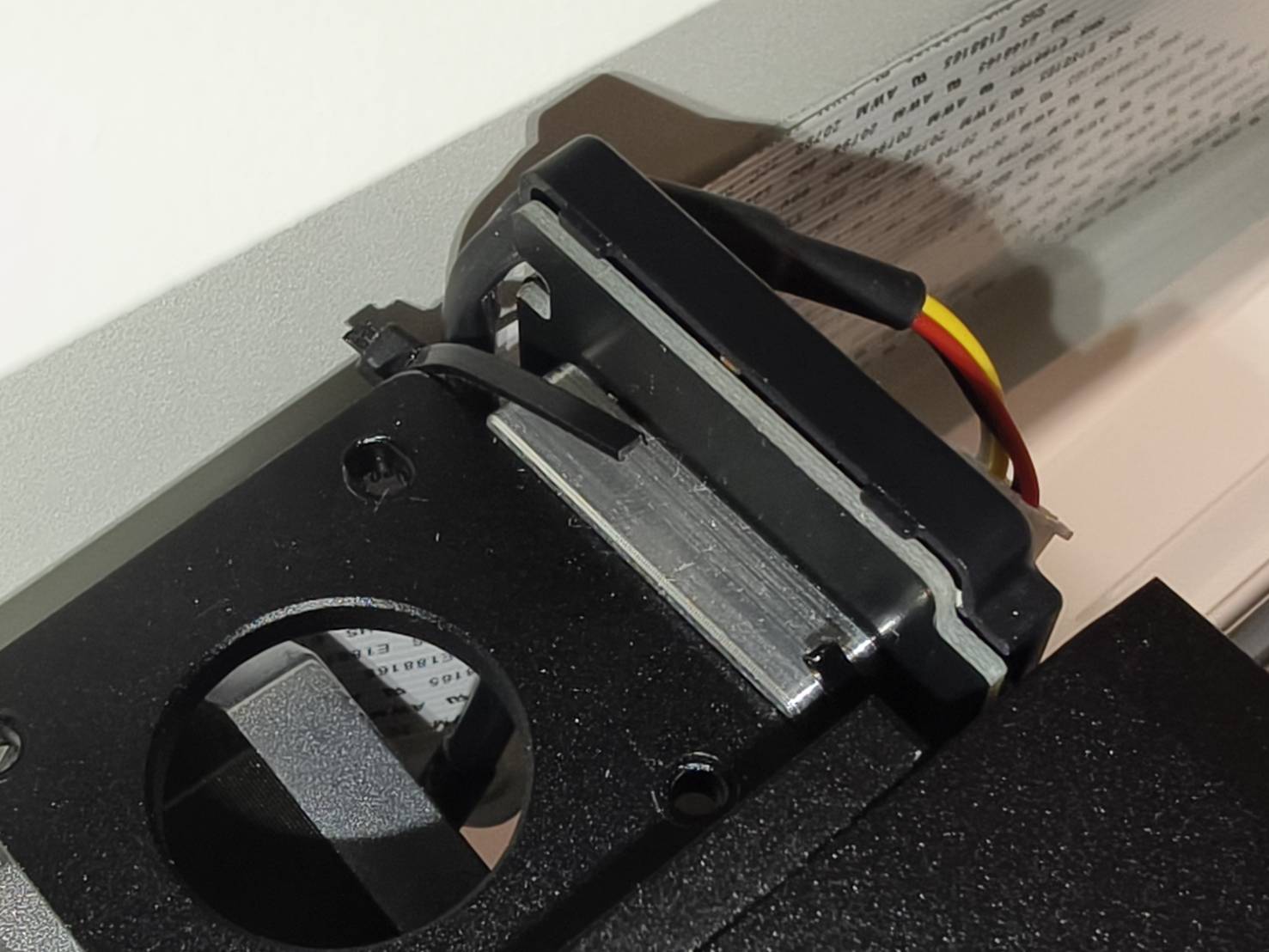

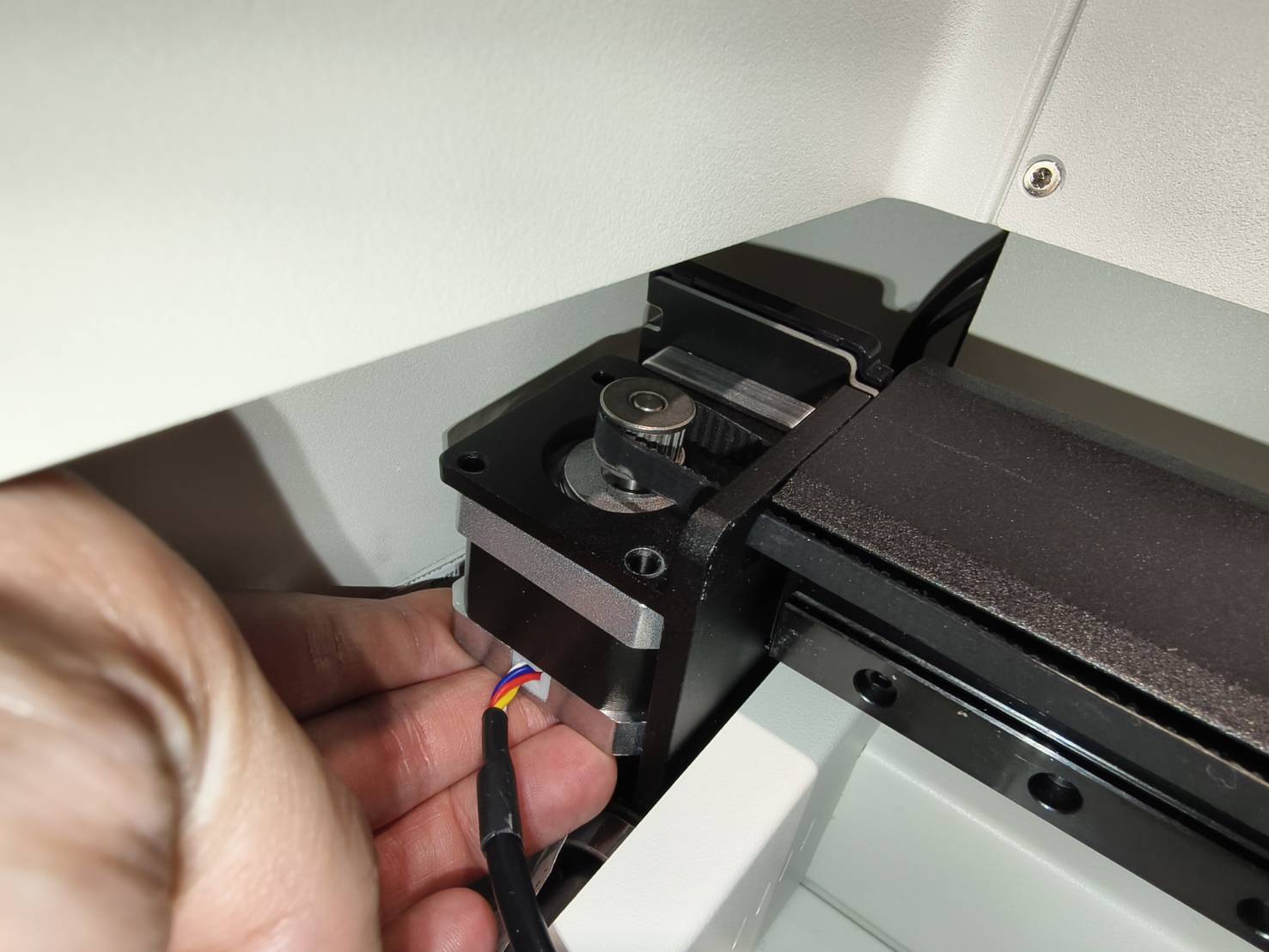

Knip de kabelbinder door zodat de motor verwijderd kan worden.

Stap 13

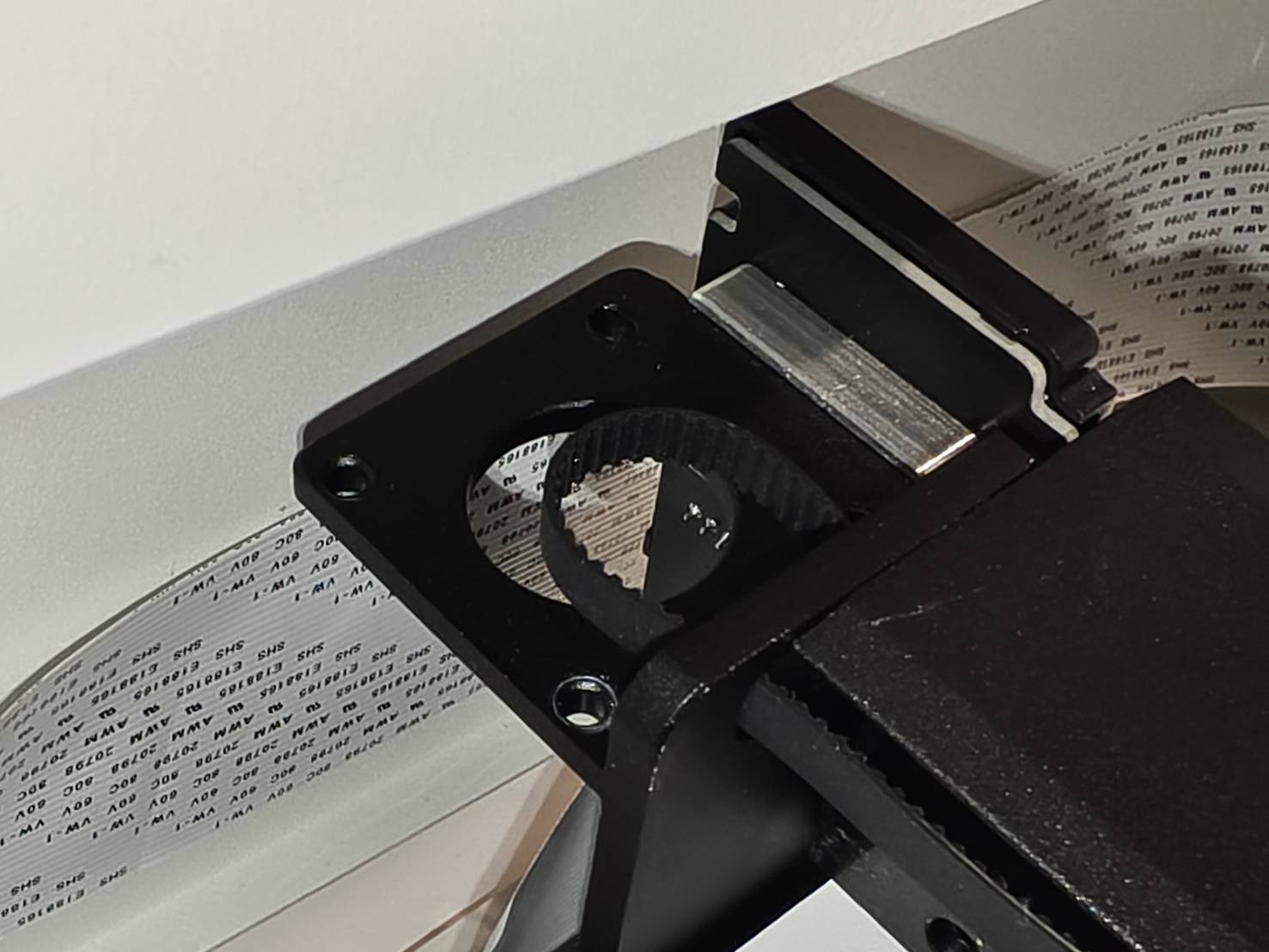

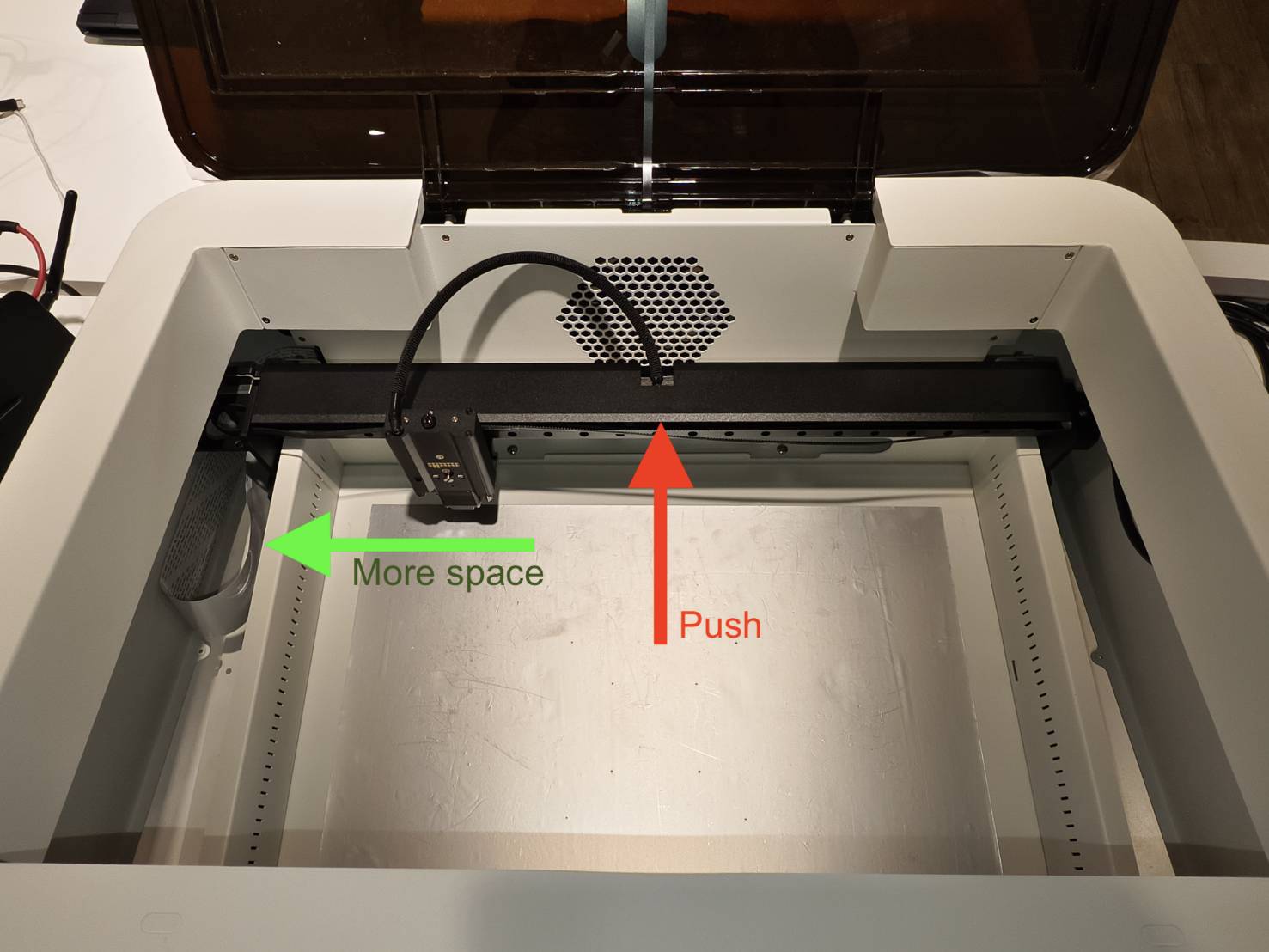

Duw de X-as voorzichtig naar achteren. Dit creëert meer ruimte aan de linkerkant.

Stap 14

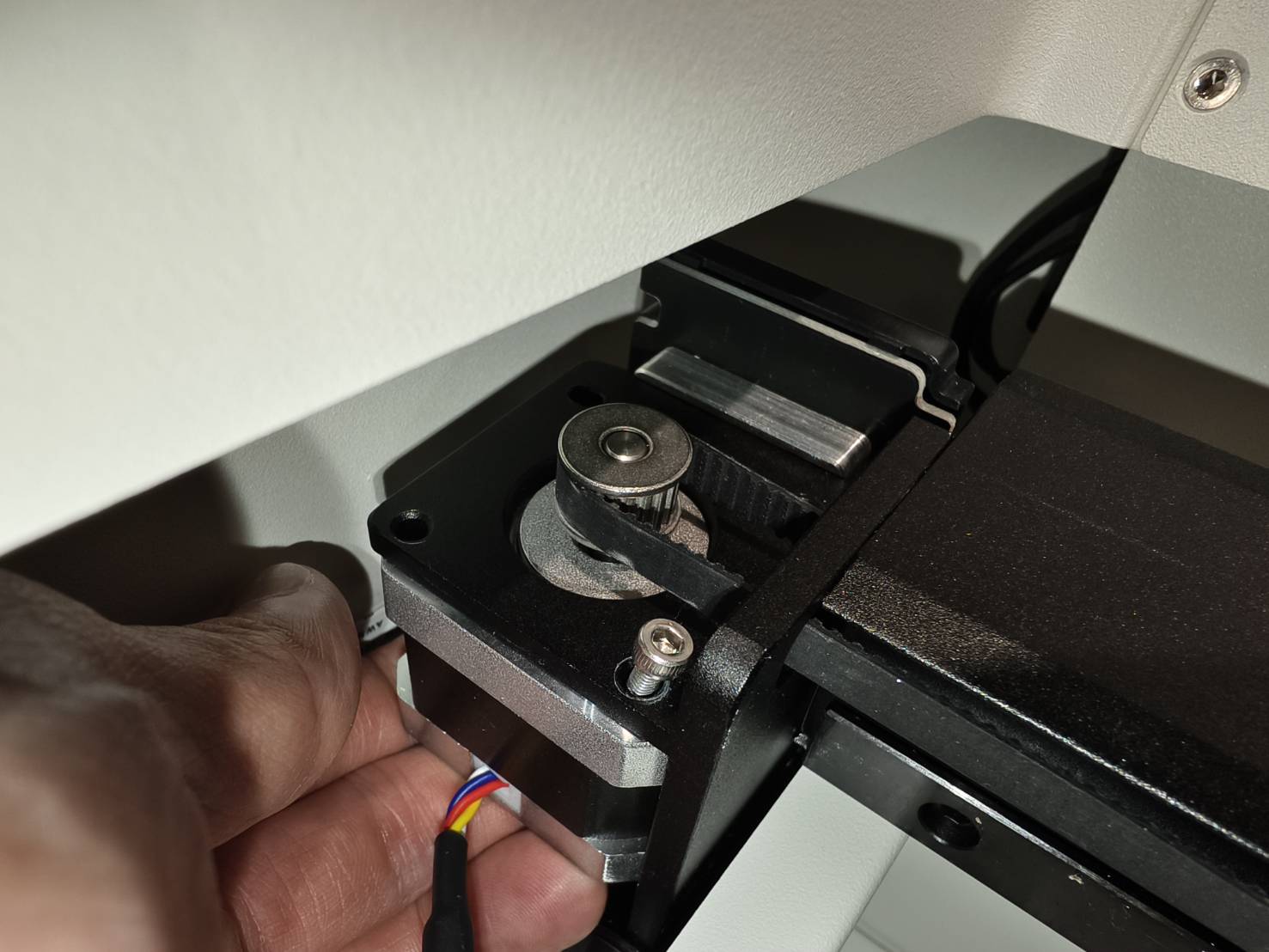

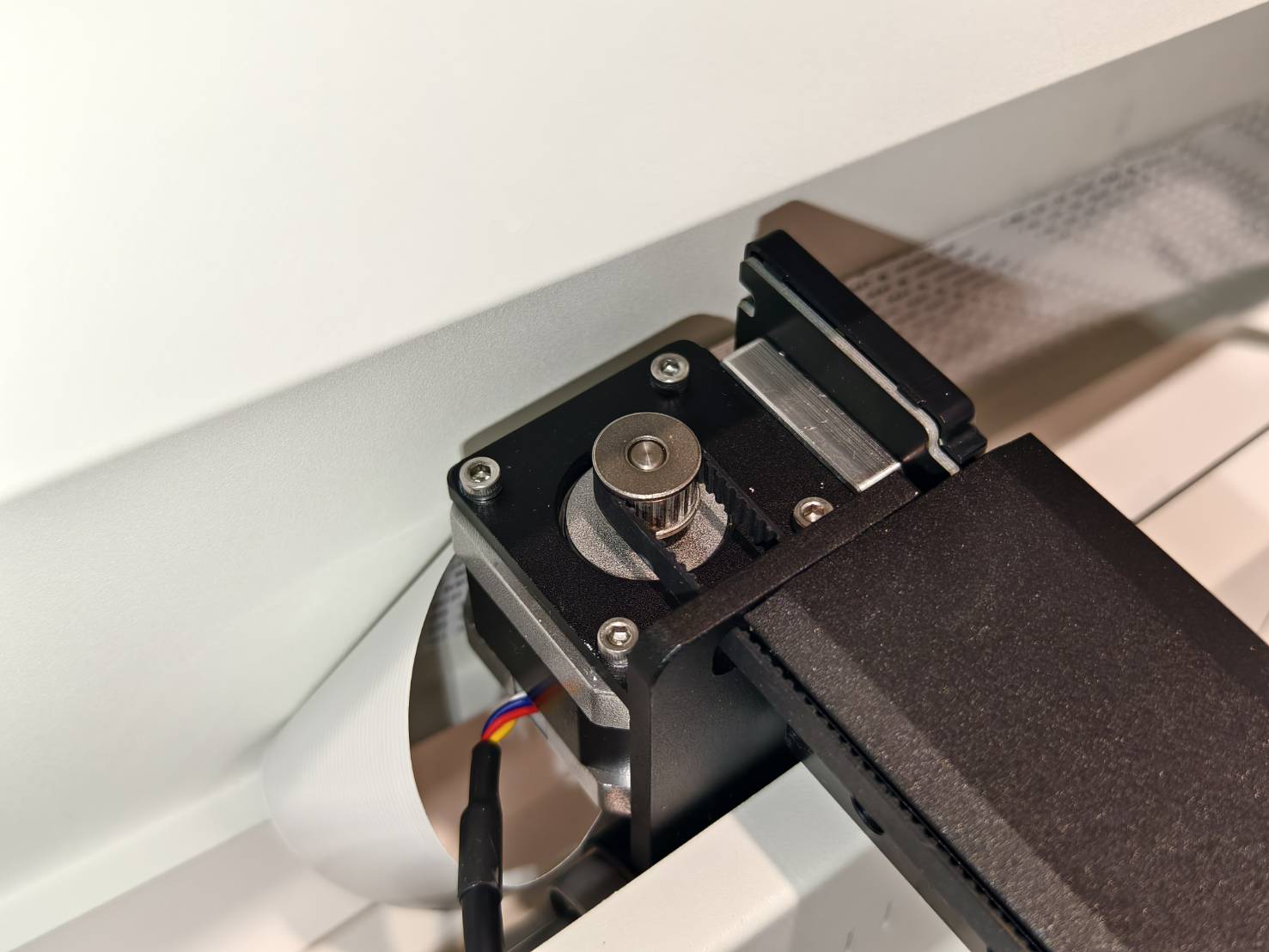

Installeer de nieuwe X-as motor door eerst de riem op het tandwiel te monteren.
Zorg ervoor dat de riem in de juiste positie staat voordat u deze op de motor monteert.

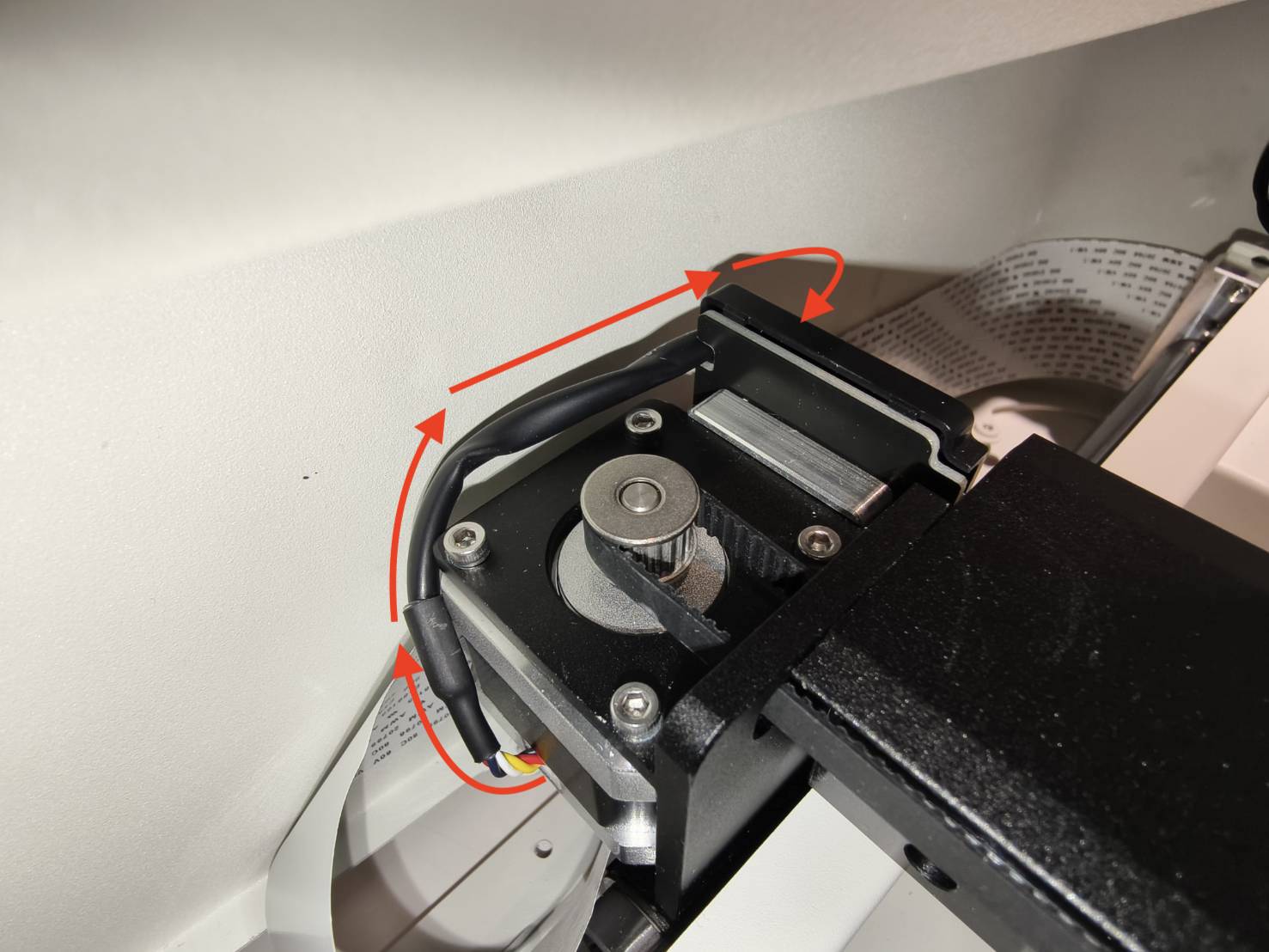

De draden van de motor moeten naar buiten gericht zijn, zoals te zien op de onderstaande foto.

Stap 15

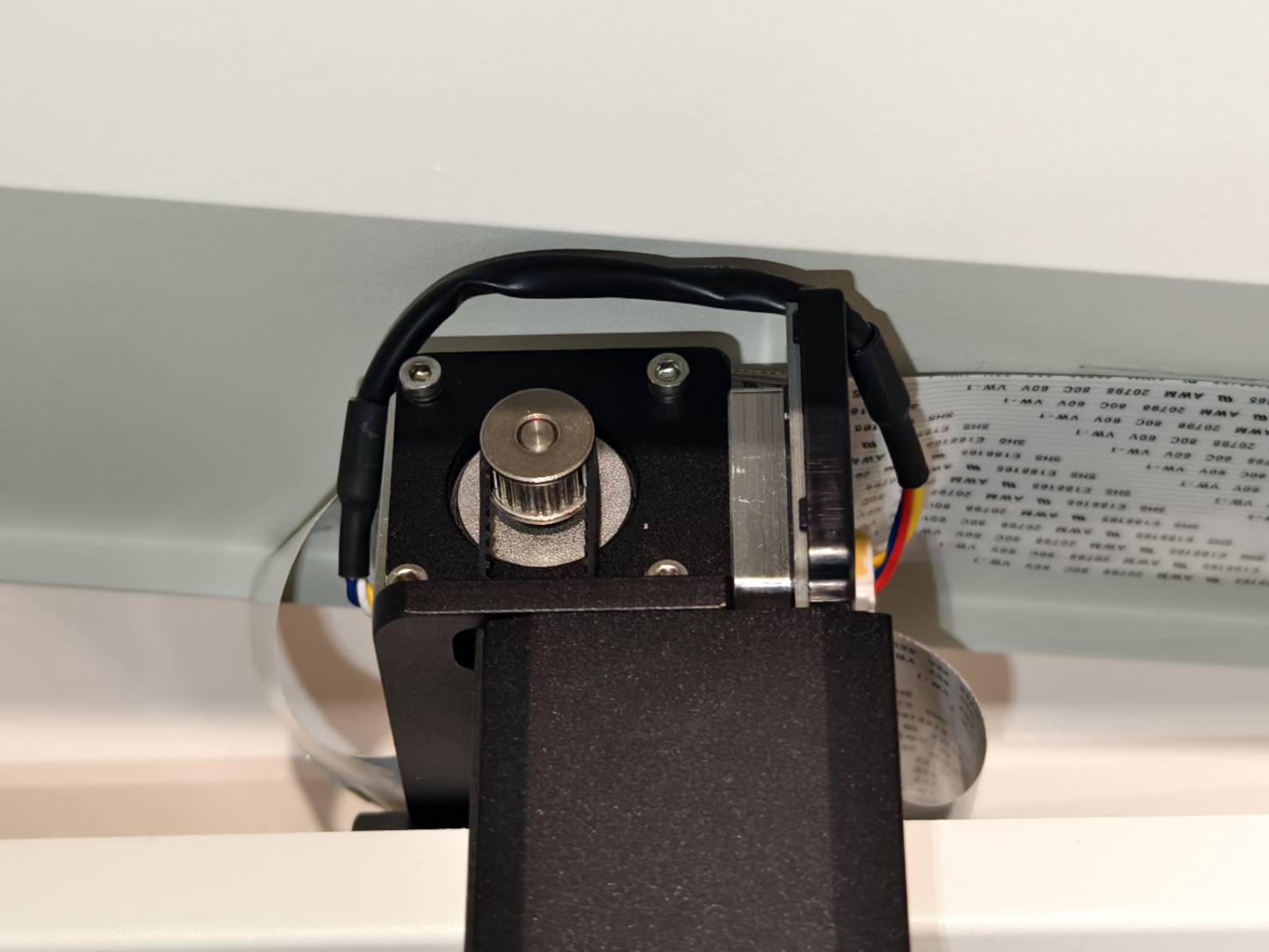

Draai de vier schroeven terug om de motor vast te zetten met een 2,5 mm inbussleutel.

Stap 16

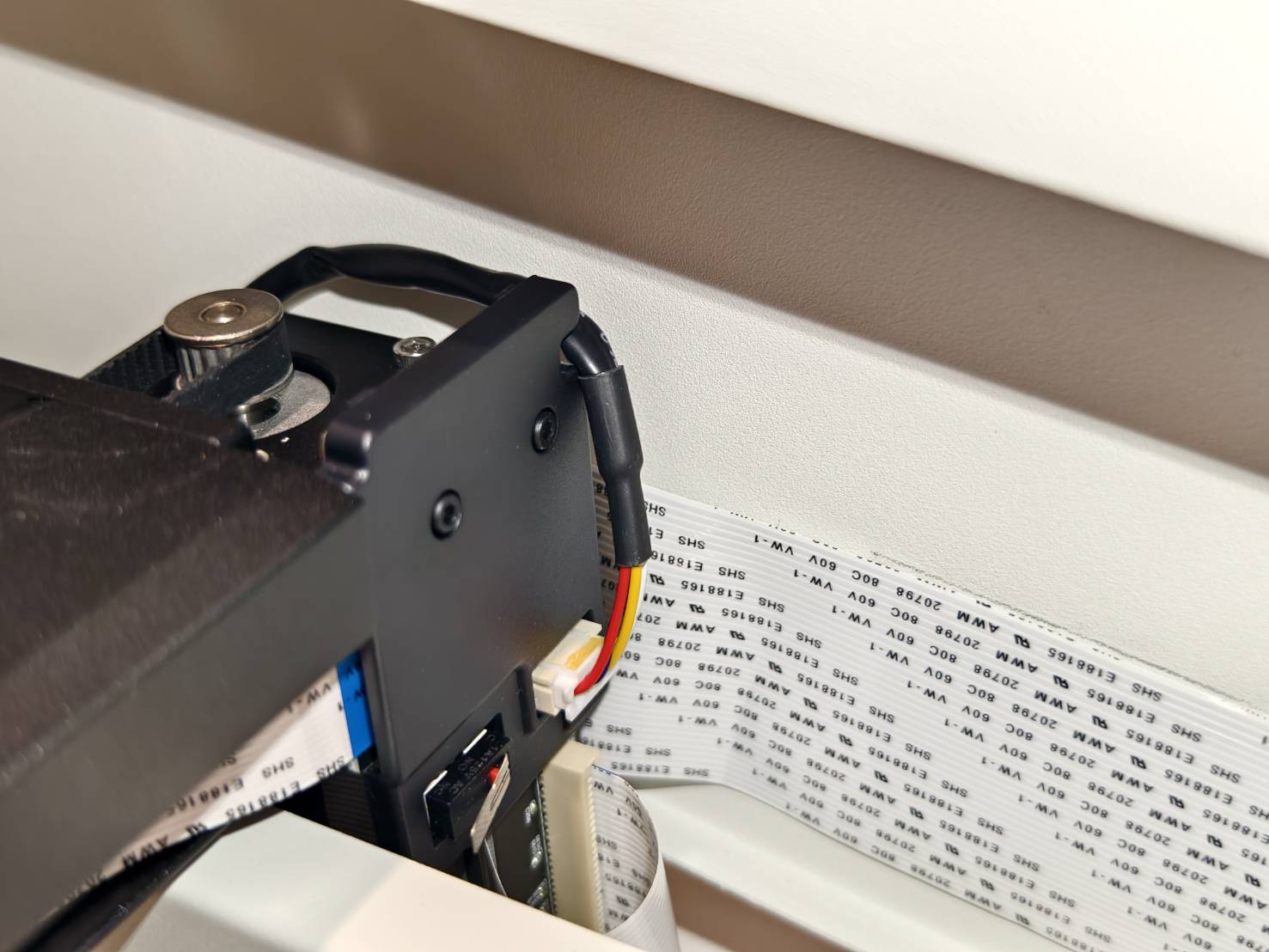

Sluit de motorkabel aan op de X-as besturingsprint zoals getoond op de onderstaande foto's.

Stap 17

Plaats het bovenste frame terug in de oorspronkelijke positie.
Let op dat de gemarkeerde schroefgaten naar het werkgebied gericht moeten zijn.

Het frame terugplaatsen:

Stap 18

Draai de zijschroeven vast.

Stap 19

Draai de machine om. Schroef alle schroeven aan de onderkant vast.
Let op dat de gemarkeerde voet en schroef zich dicht bij de USB-poorten moeten bevinden.

Suggestie:
Het is beter om de schroeven eerst niet volledig vast te draaien, omdat sommige schroeven mogelijk niet goed uitgelijnd zijn en niet kunnen worden ingedraaid. Het wordt daarom aanbevolen om alle schroeven pas vast te draaien nadat ze allemaal zijn geplaatst.

Stap 20

Draai de machine om. Beweeg de modulehouder om te controleren of deze vrij kan bewegen.

Als de houder zonder problemen kan worden verplaatst, ga dan verder naar Stap 22.

Als de houder vastzit of niet volledig naar de ventilator kan worden geschoven, ga dan verder naar Stap 21.

Stap 21

Probeer de schroef van de rubberen voet dicht bij de USB-poorten los te draaien en probeer de modulehouder opnieuw te verplaatsen.

Stap 22

Plaats de veer opnieuw op de X-as riem.
