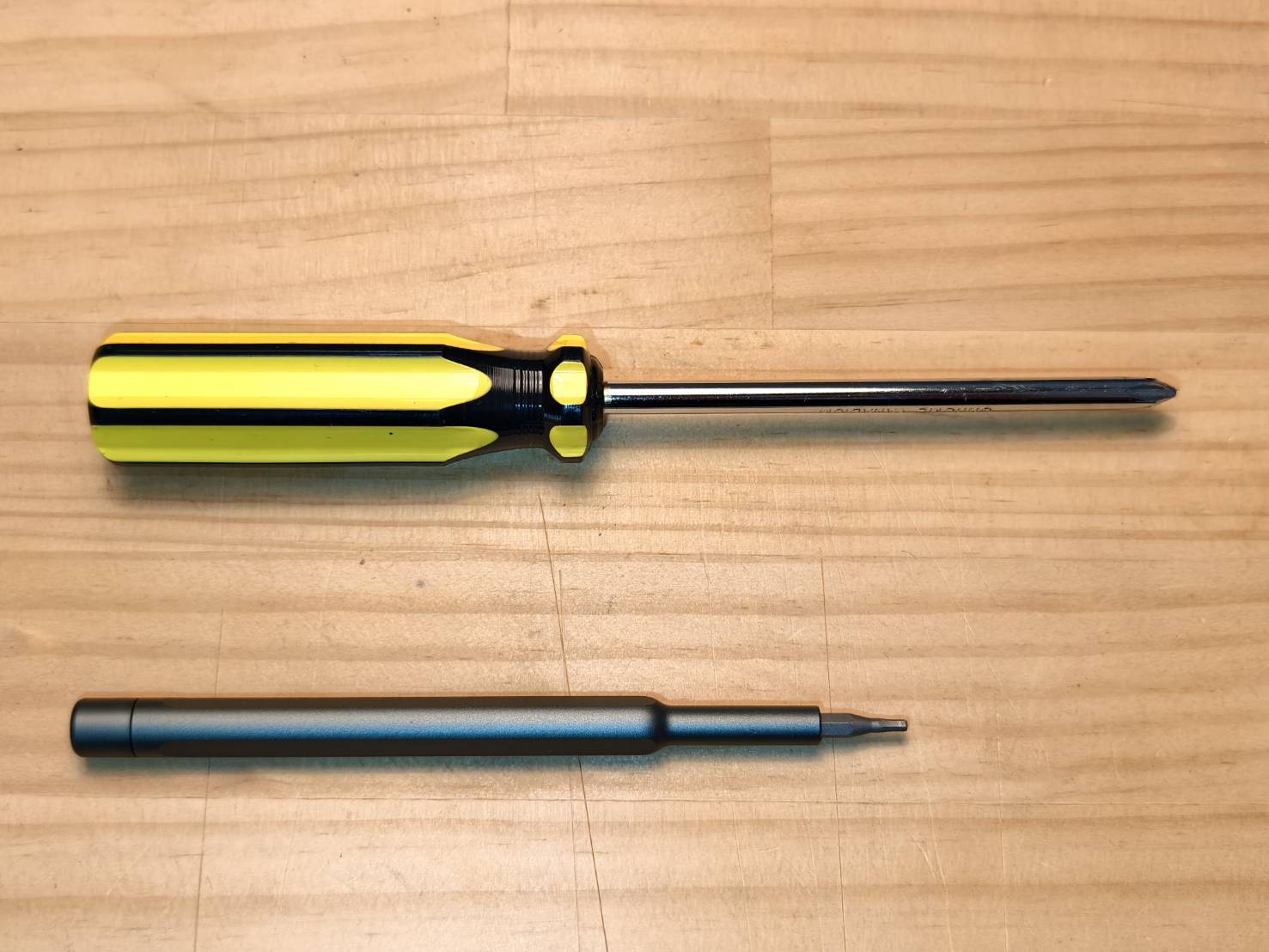

Benodigdheden:

Kruiskopschroevendraaier
2mm inbussleutel (gewone inbussleutel wordt NIET aanbevolen)

Stap 1

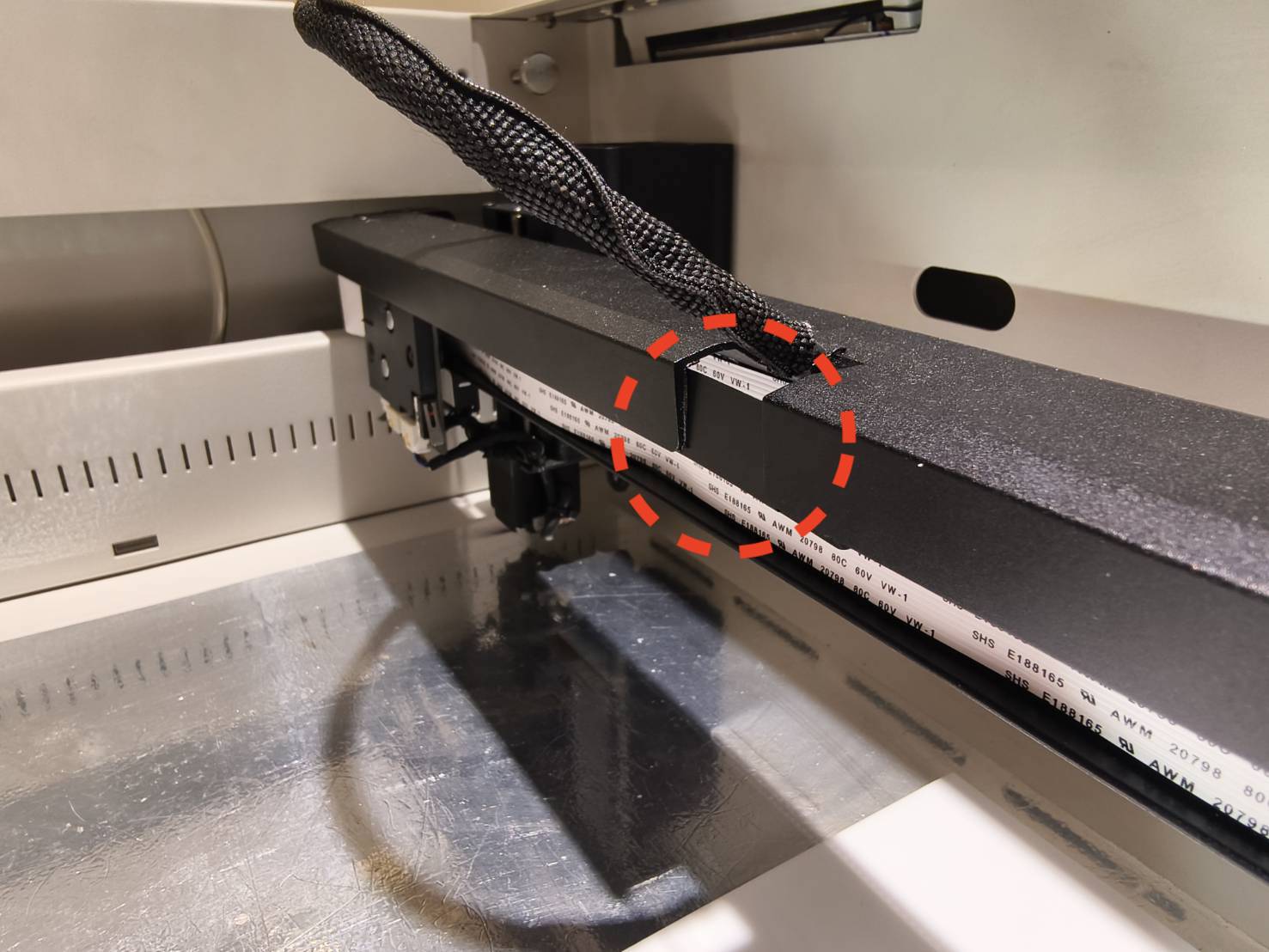

Zet de machine uit en verwijder de zwarte mylar folie (beschermfolie).

Stap 2

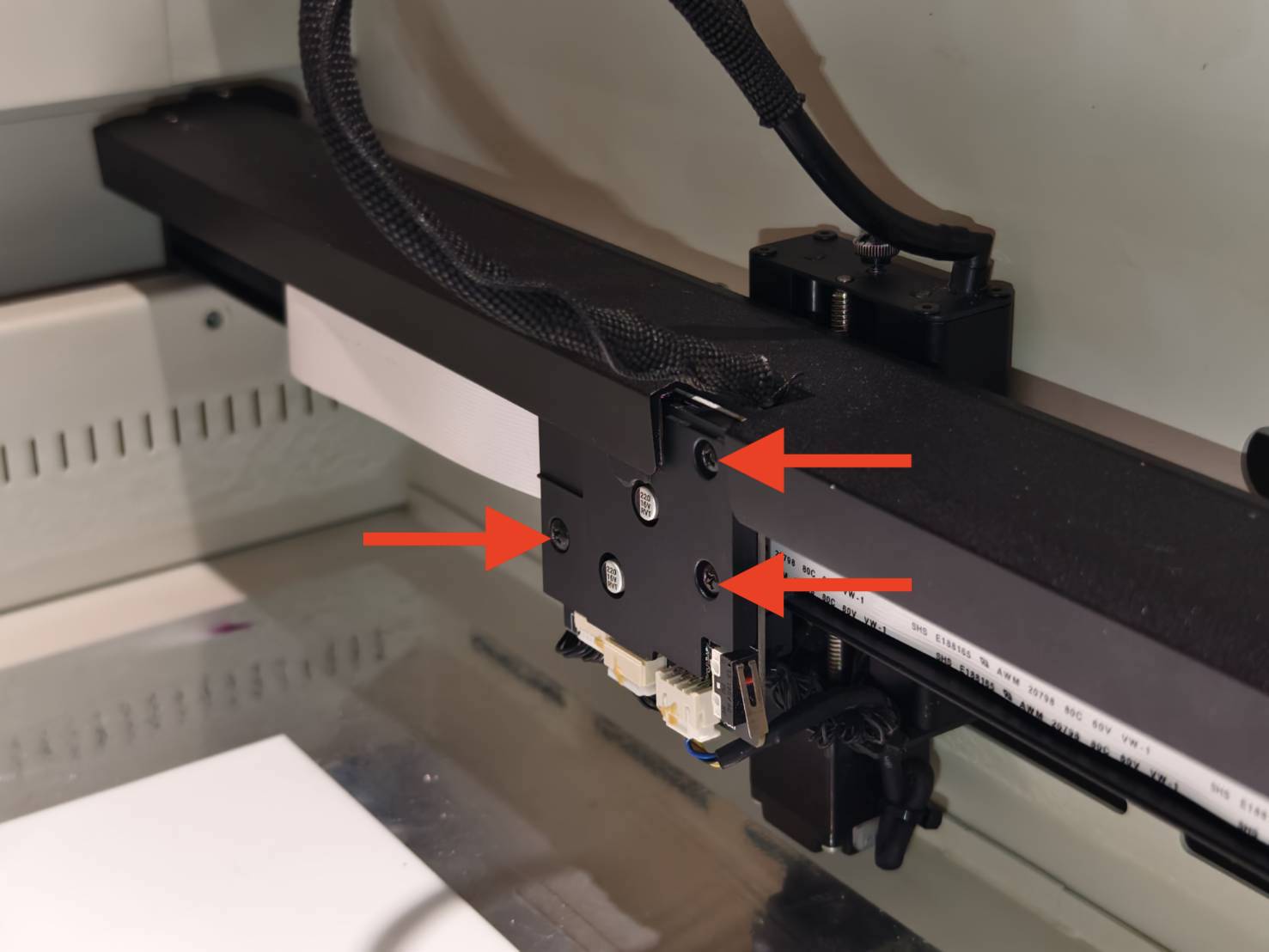

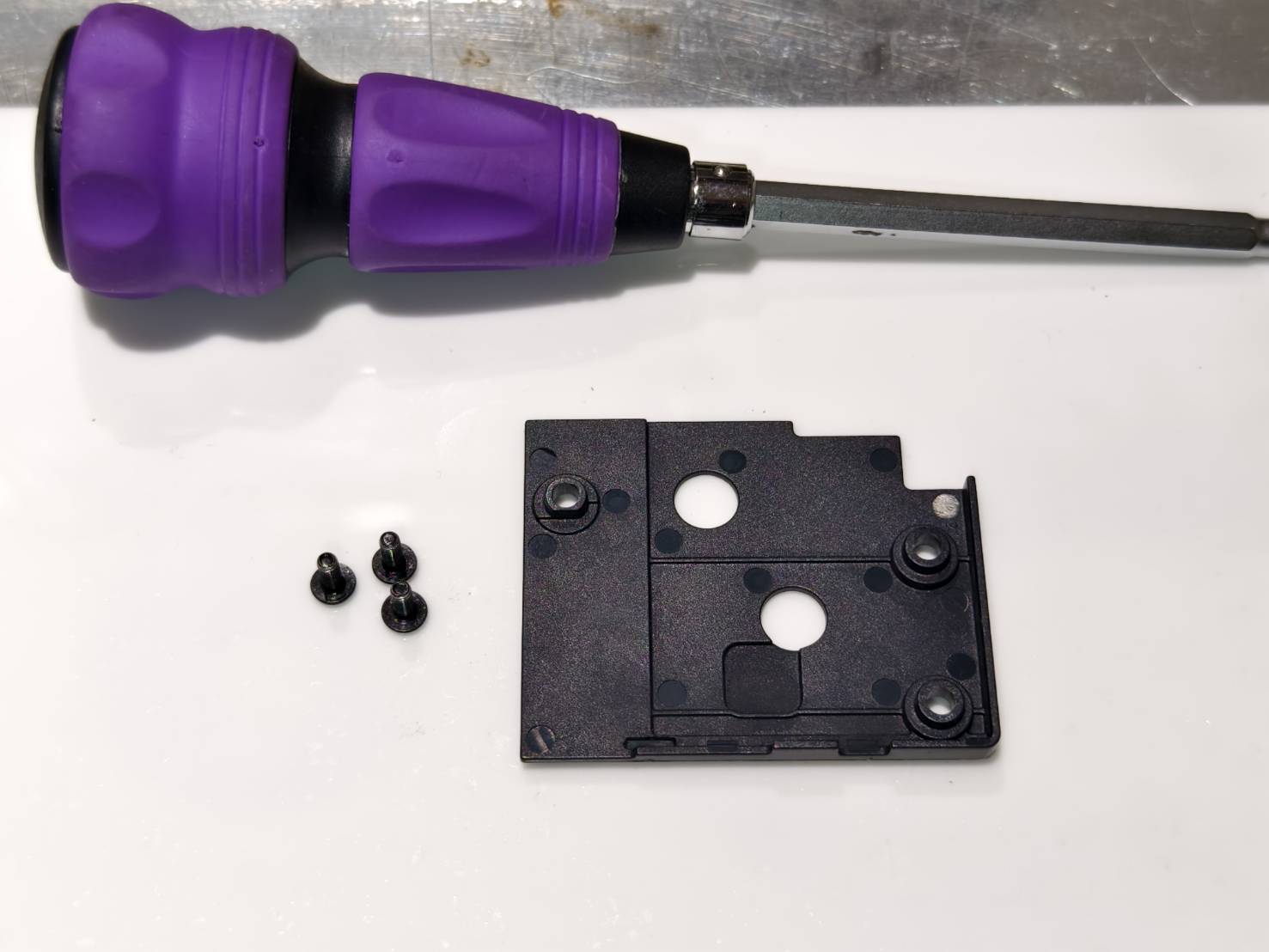

Verwijder aan de achterkant van de modulehouder de drie schroeven en de afdekplaat van de Z-as.
Om de bovenste schroef te zien, beweeg de kop naar de opening in de metalen plaat.

Stap 3

Open/ontgrendel de connector van de kabel en koppel de kabel los van de Z-as printplaat.
Het resterende plakband hoeft niet verwijderd te worden.

Stap 4

Wanneer u voor het bedieningspaneel van de machine staat, koppel aan de linkerkant de X-as motorkabel los, verwijder de twee 2mm inbusschroeven en neem de afdekplaat van de X-as printplaat weg.
(Een lange, dunne inbussleutel wordt aanbevolen voor meer bewegingsruimte.)

Stap 5

Open/ontgrendel de connector van de kabel en koppel de kabel los van de X-as printplaat.

Stap 6

Verwijder de 30-pins kabel.

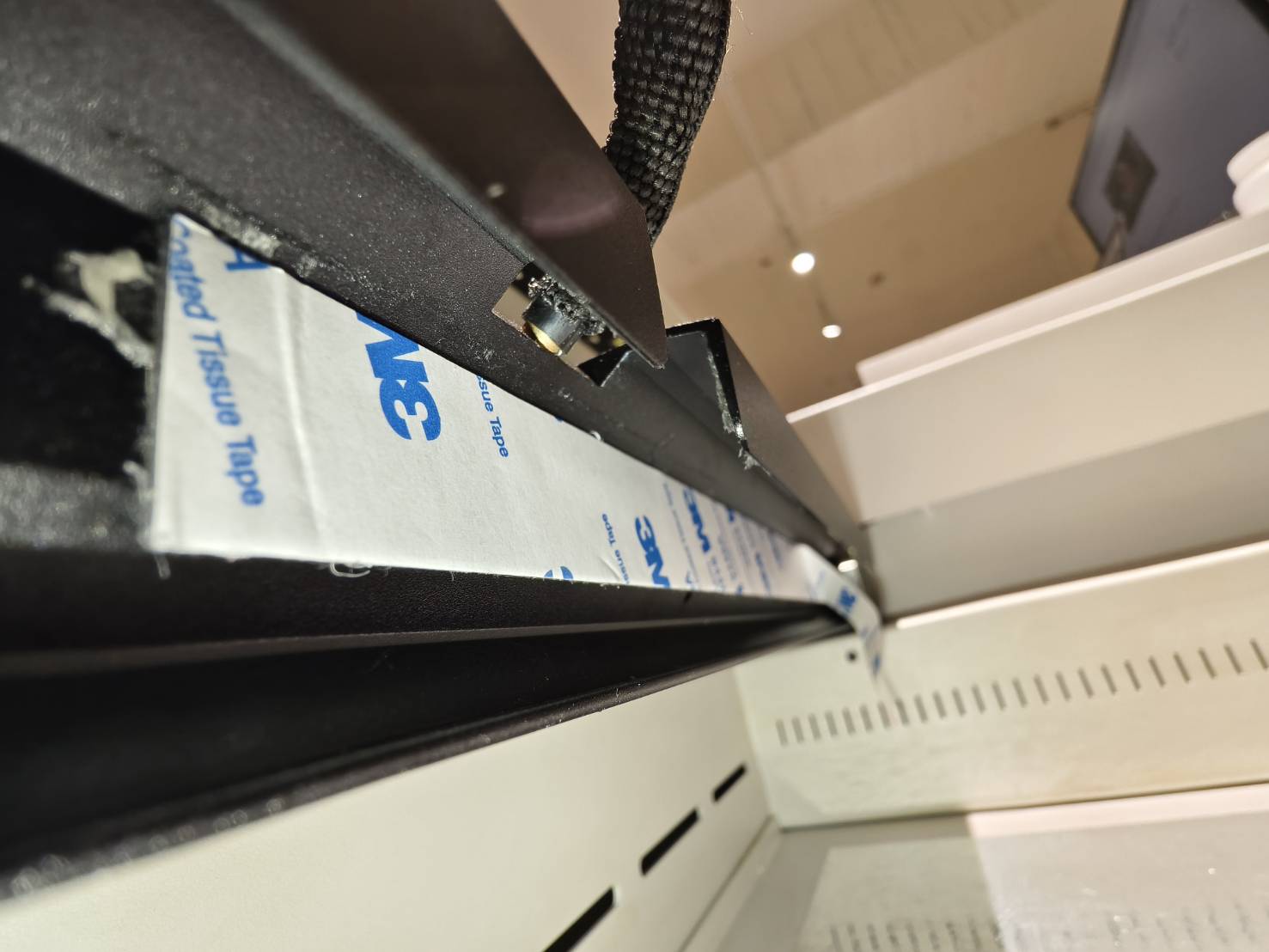

Omdat er dubbelzijdig schuimtape achter de kabel zit, kan er gemakkelijk taperesidu achterblijven als u het direct lostrekt. Het wordt aanbevolen om het vanaf de onderkant omhoog te trekken om het te verwijderen.

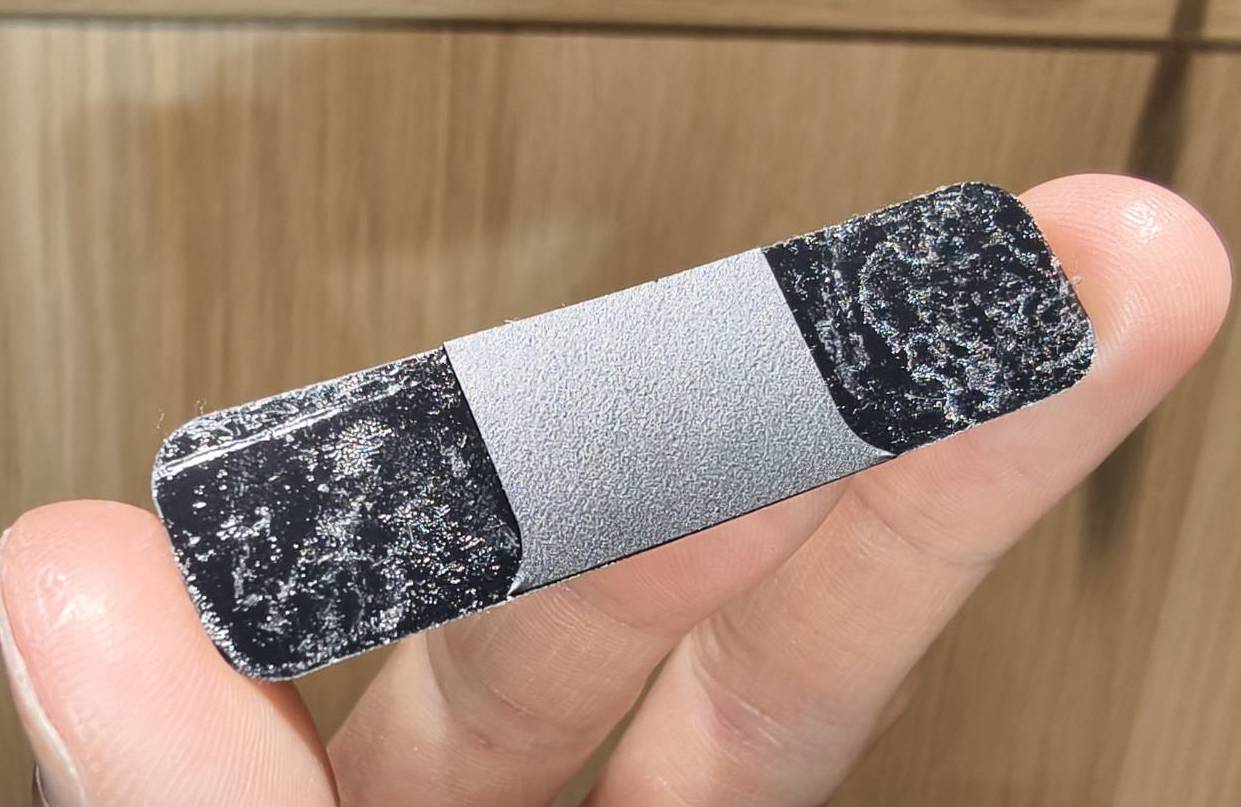

Als er na verwijdering residu achterblijft, moet het zwarte schuimgedeelte worden verwijderd. Het witte lijmgedeelte hoeft niet te worden schoongemaakt. Het is raadzaam om de video eenmaal te bekijken voordat u probeert het te verwijderen.

Stap 7

Nadat u heeft bevestigd dat het residu is verwijderd, brengt u de nieuwe dubbelzijdige schuimtape aan op de binnenkant van de metalen plaat. Scheur er van tevoren een gedeelte af om de volgende stappen te vergemakkelijken.

Voordat u de tape aanbrengt, is het raadzaam om eerst de inhoud van stap 7 door te lezen om de startpositie en de positie van de plaatafschuining te begrijpen. Bekijk daarna de video om er zeker van te zijn dat de tape correct wordt aangebracht.

Startpositie:

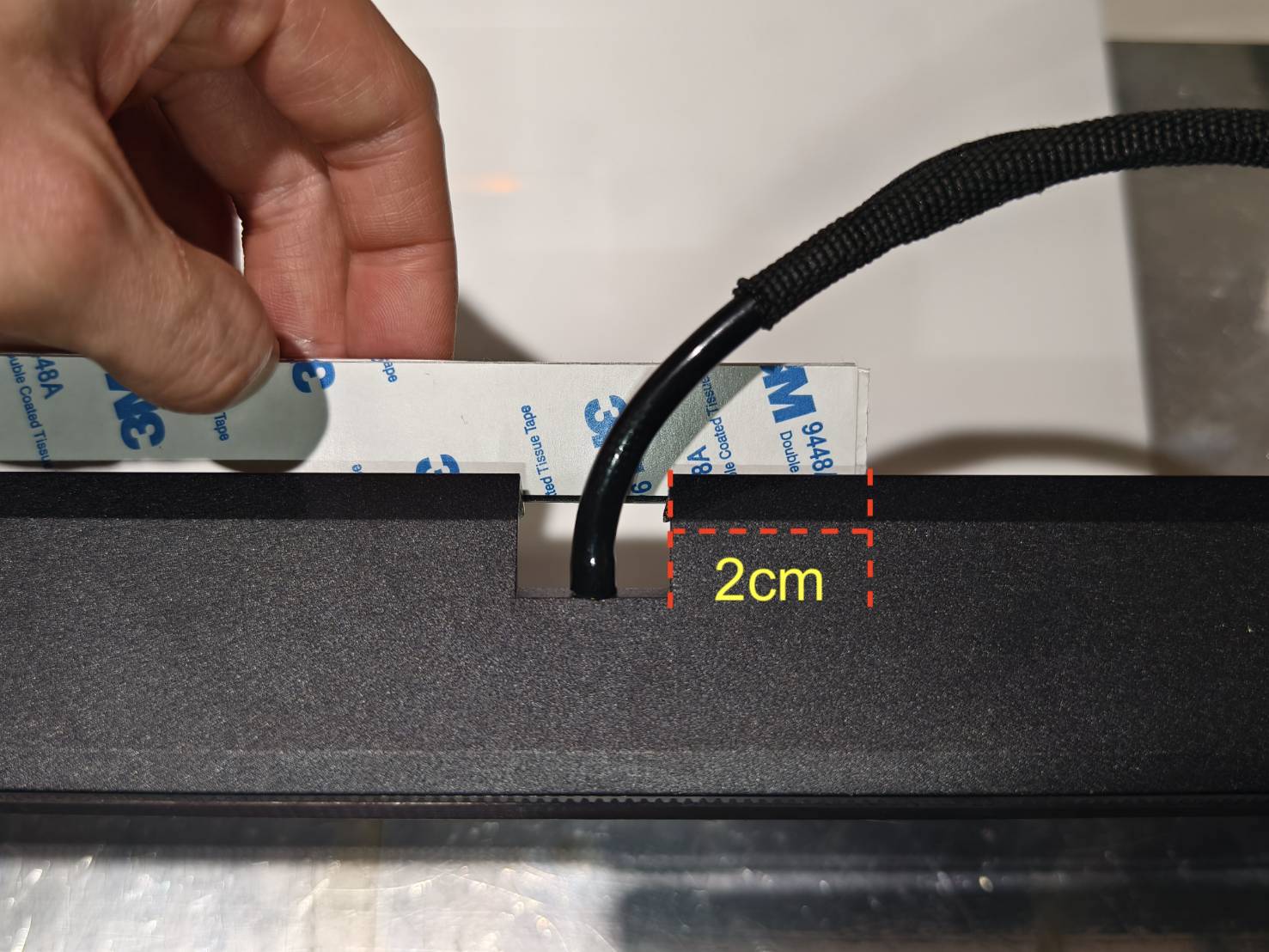

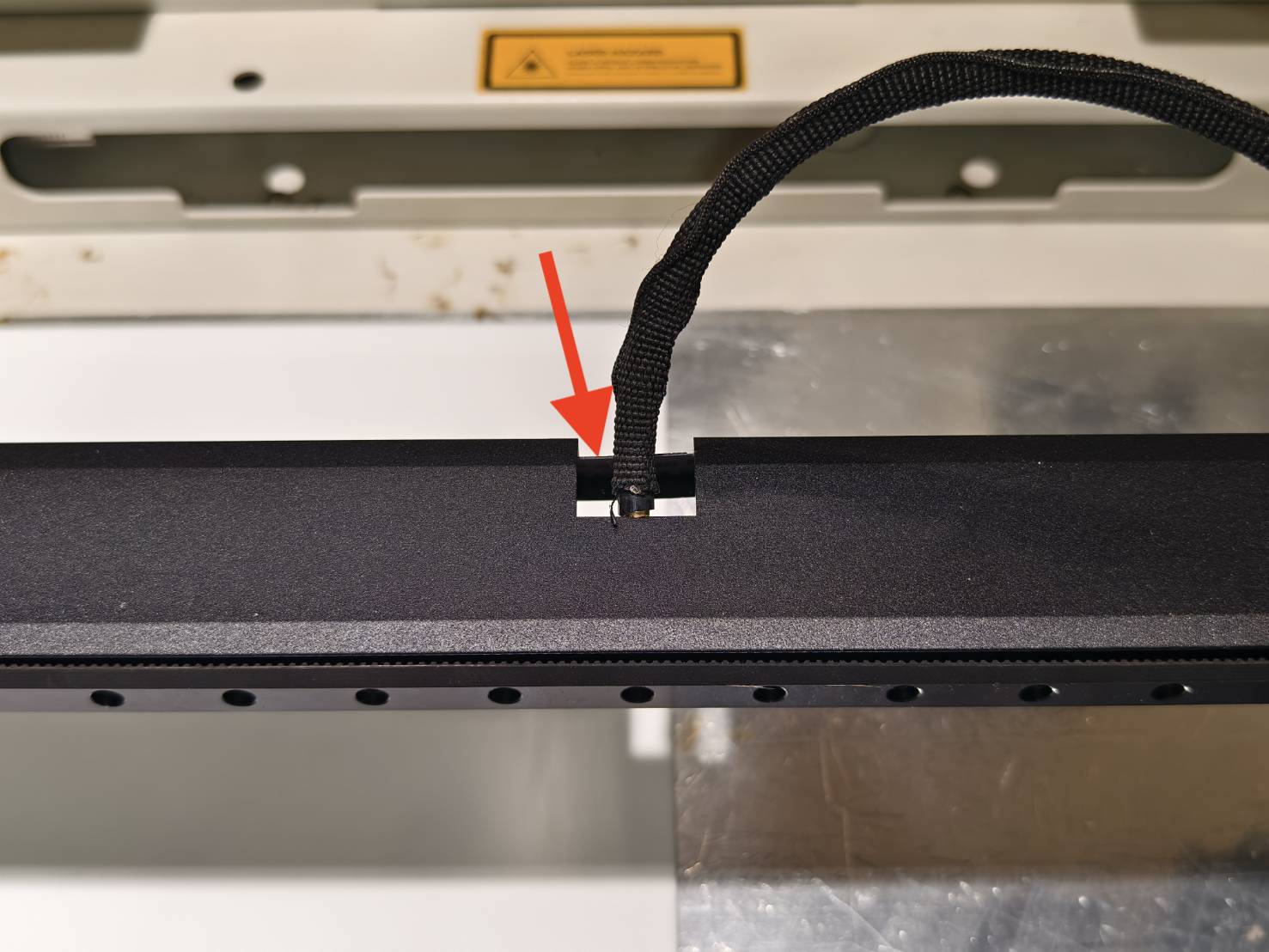

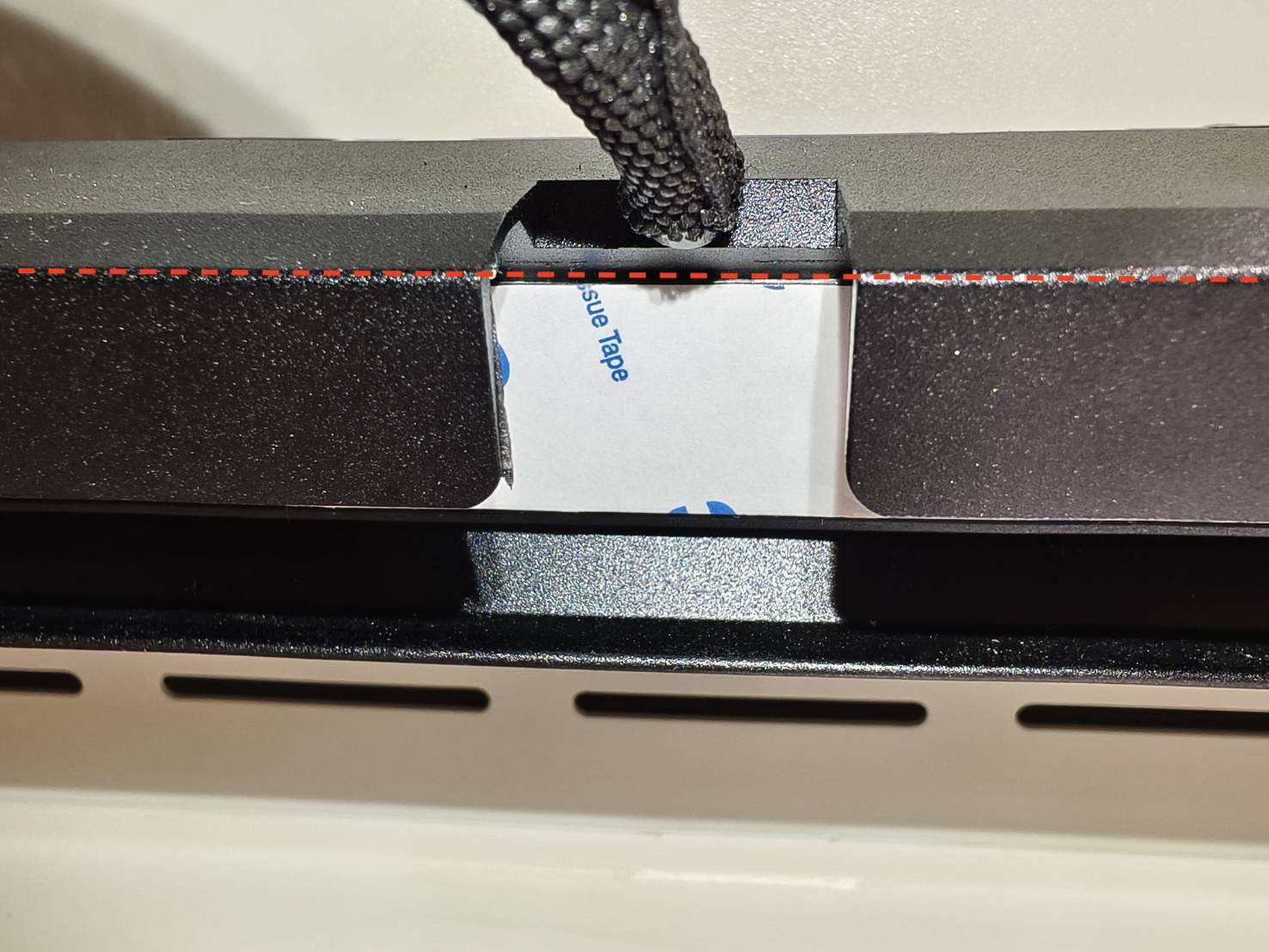

De dubbelzijdige tape moet worden geplakt in de richting van de X-as motorzijde (de linkerkant van de machine als u naar het touchscreen kijkt). De startpositie is ongeveer 2 cm rechts van de opening.
Plaatmetaal afschuining:

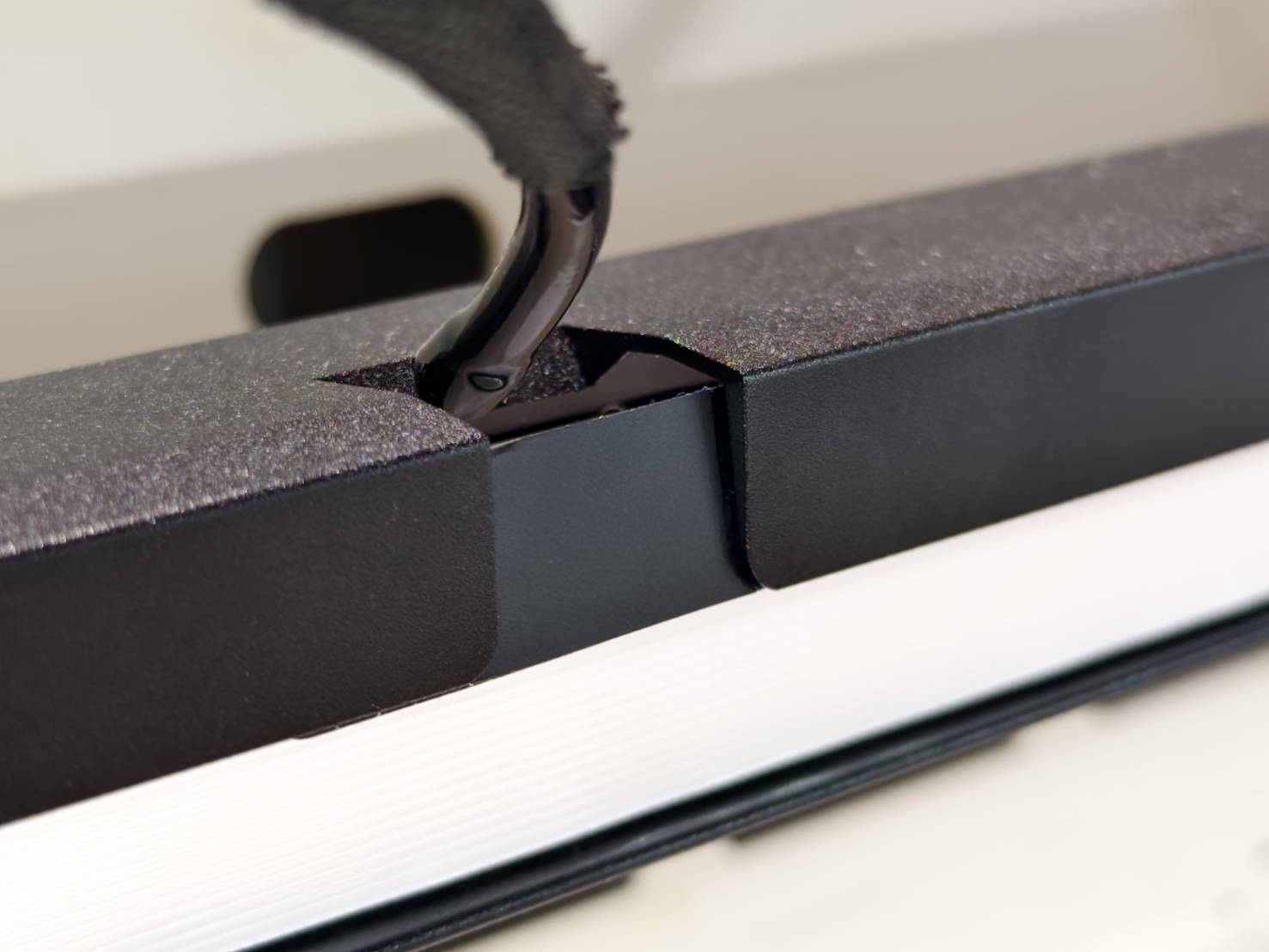

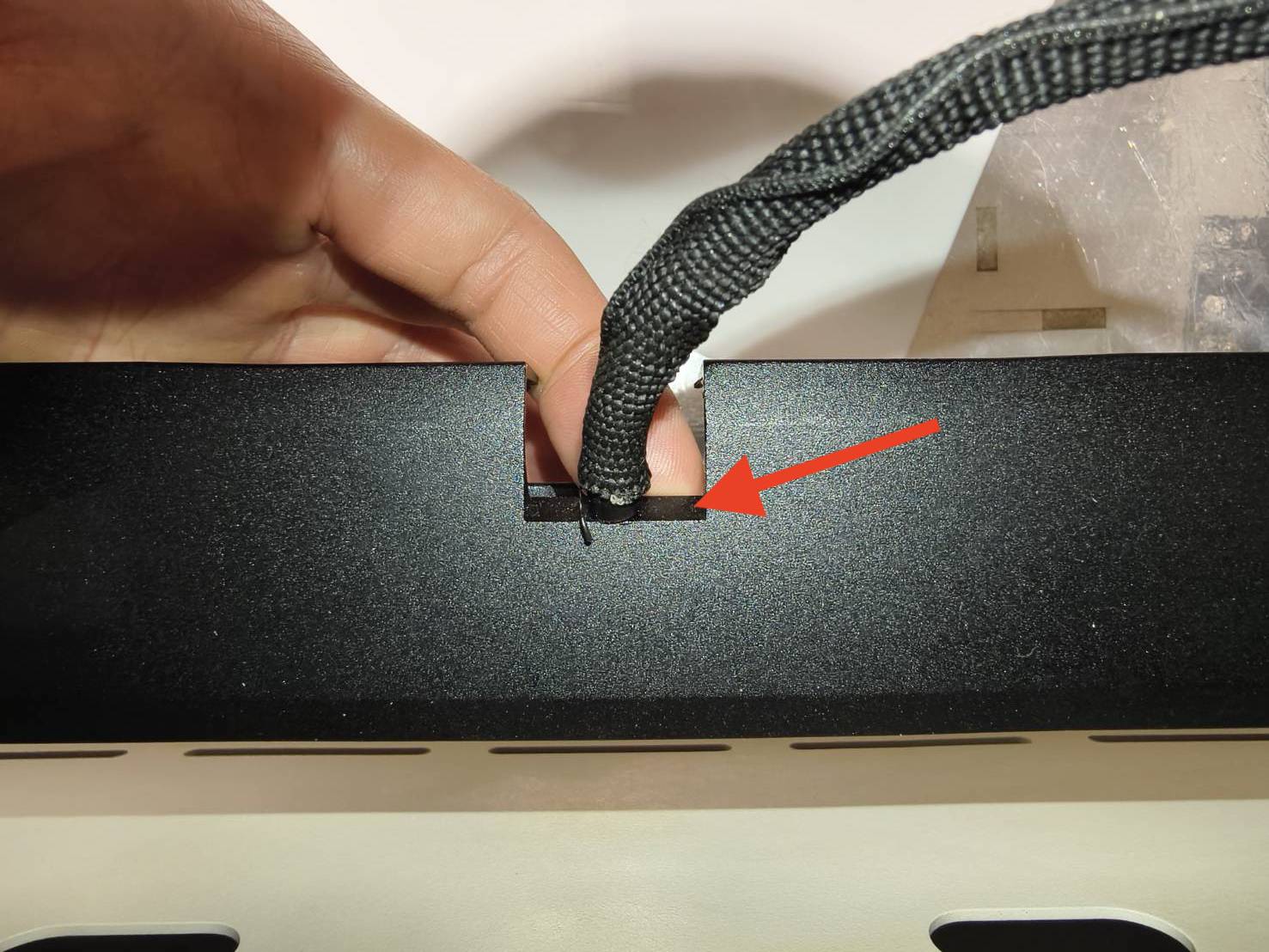

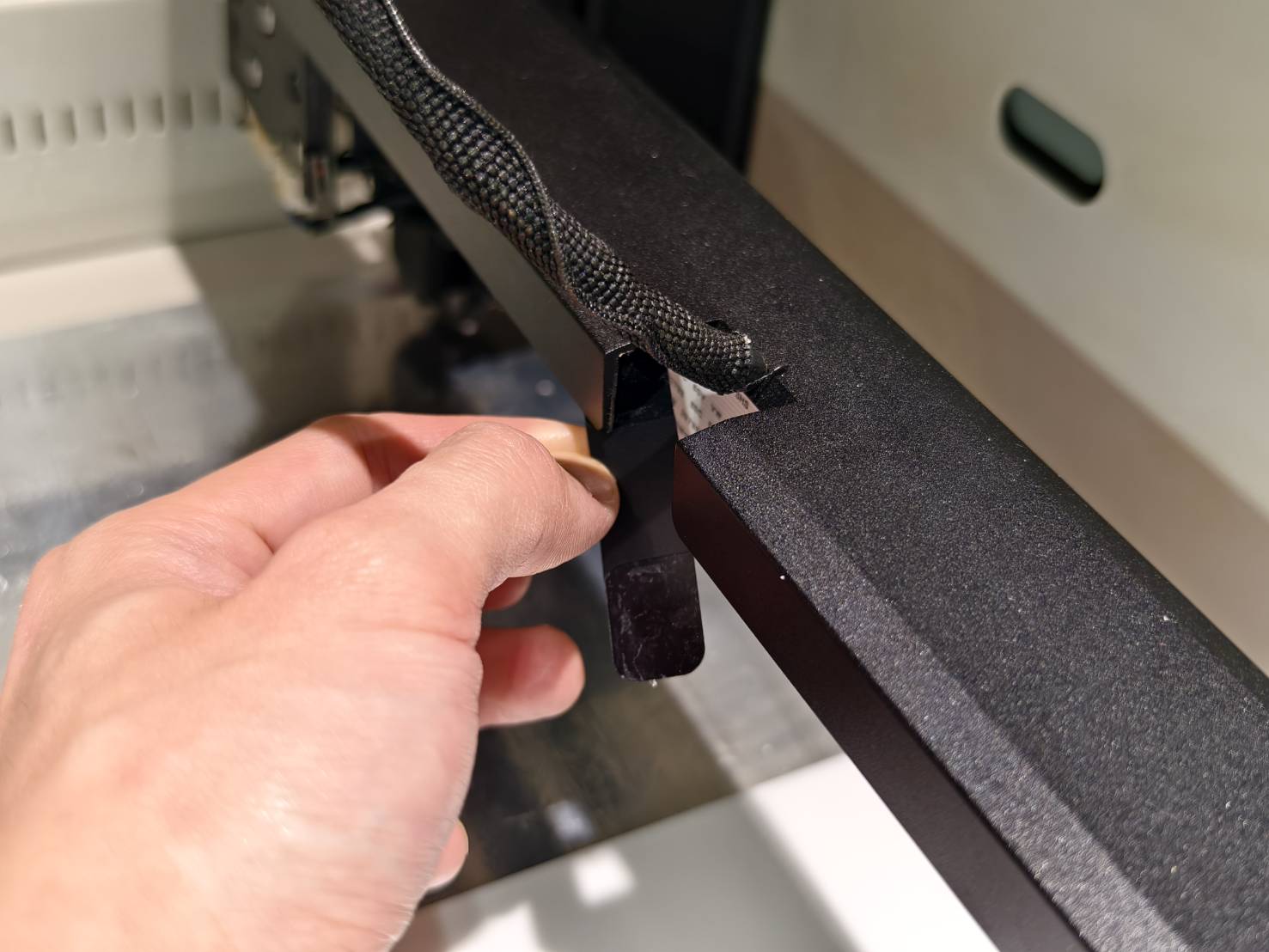

De positie van het afschuiningsoppervlak is het deel dat wordt aangeraakt door de vinger, zoals hieronder weergegeven.
De tape mag NIET op het afschuiningsoppervlak worden bevestigd.

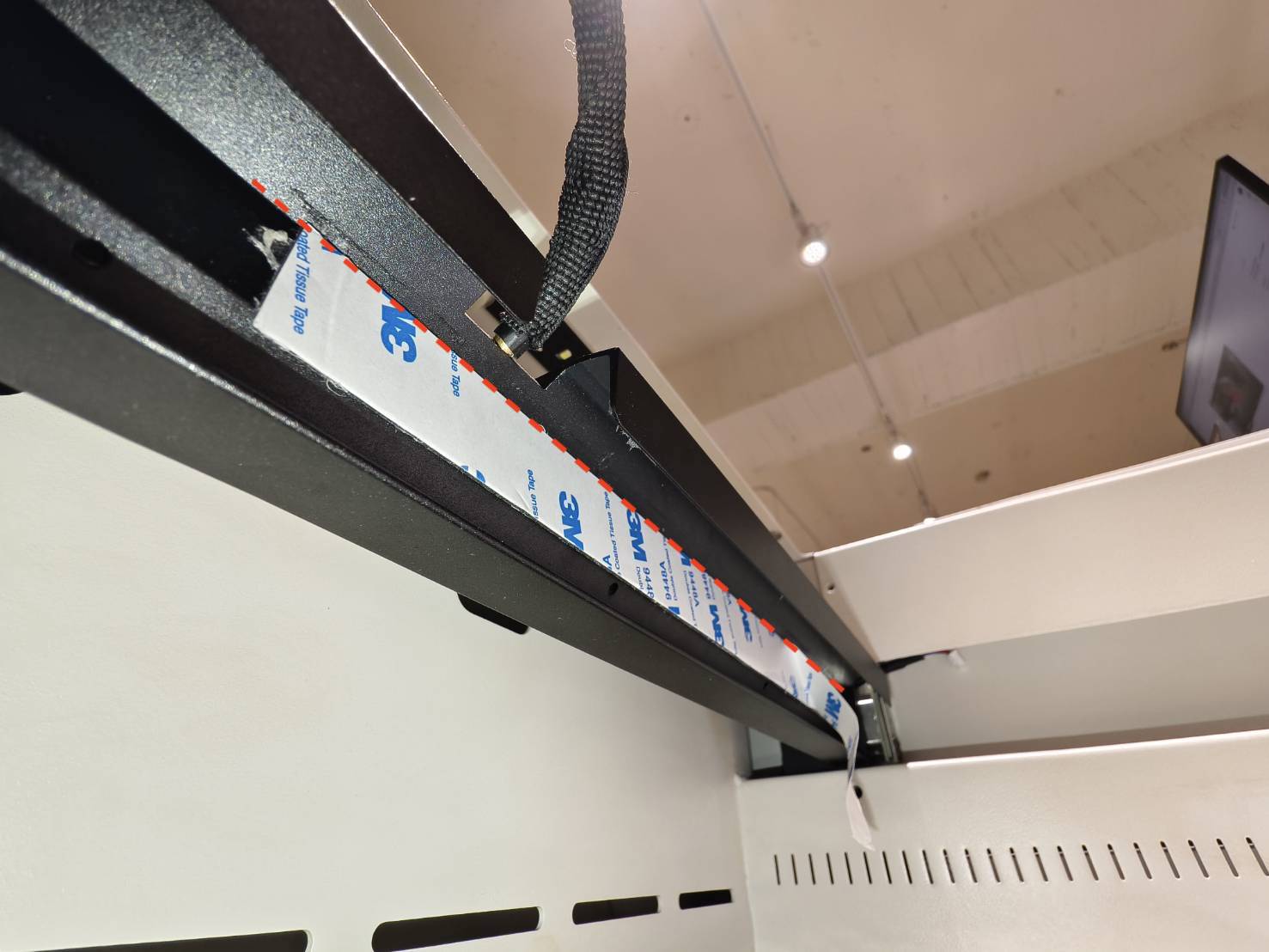

De tape moet worden aangebracht op de onderrand van de markeringslijn, dat wil zeggen de onderrand van het afschuiningsoppervlak.
Video:

Stap 8

Installeer de nieuwe kabel op de Z-as printplaat. De kabel moet in het midden van de sleuf zitten. Als deze correct is geïnstalleerd, moet de clip gemakkelijk kunnen worden vergrendeld.
Raadpleeg de volgende beschrijving om de juiste positie voor het insteken van de kabel te bevestigen en zorg ervoor dat de kabel correct is geïnstalleerd.

De twee randen van de kabelsleuf zullen iets hoger zijn, zoals te zien op de afbeelding.
De kabel moet in het midden worden ingestoken. Bij correcte plaatsing moet deze op dezelfde hoogte zijn als de randen, zoals te zien op de afbeelding.
(De clip is niet vergrendeld op de afbeelding.)
Alleen door de kabel correct in te steken, kan de clip gemakkelijk worden vergrendeld. De kabel moet parallel aan de sleuf lopen, zoals te zien op de afbeelding. (De clip is vergrendeld op de afbeelding.)

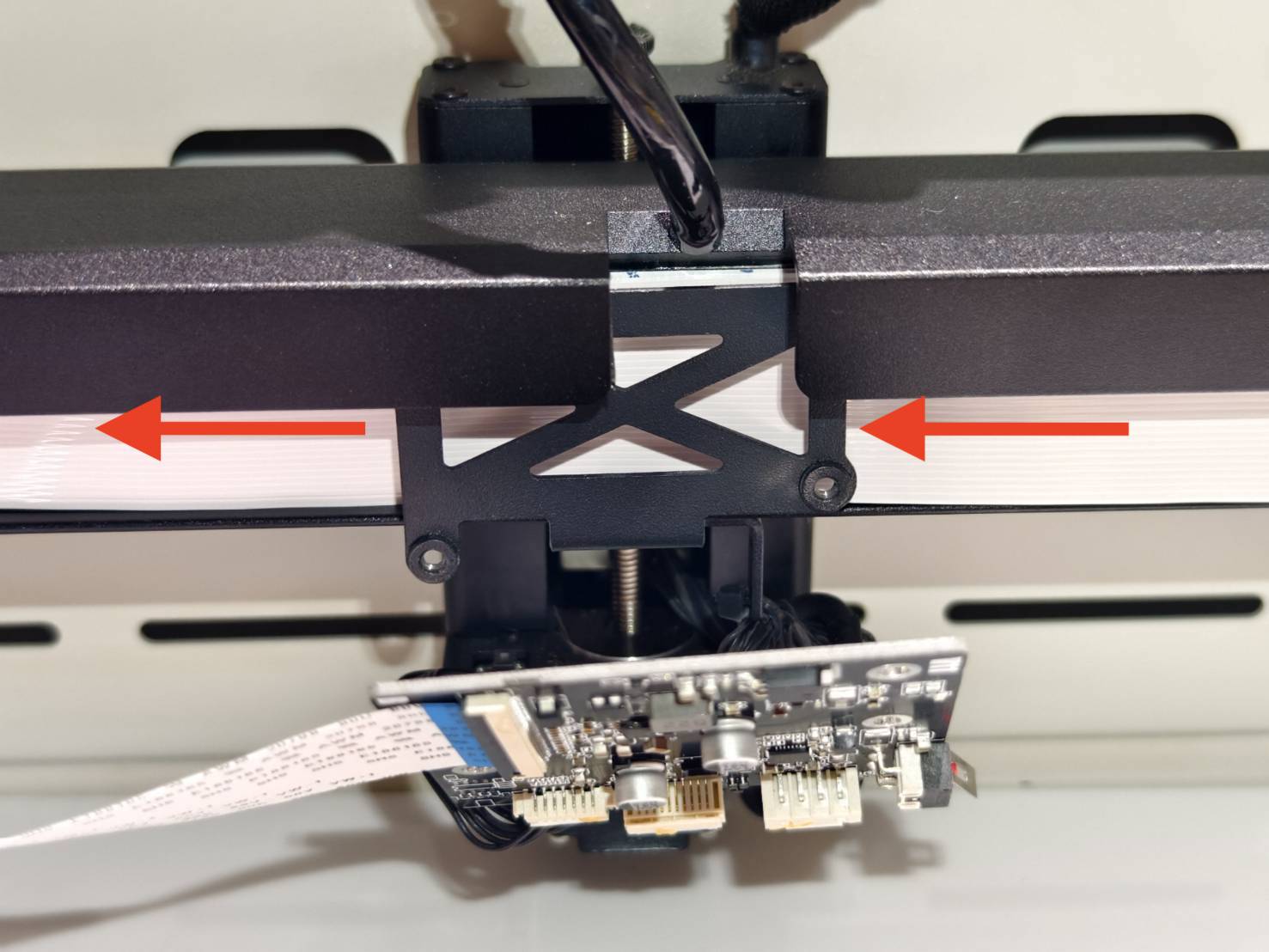

De kabel moet achter de beugel van de Z-as besturingskaart lopen.
Video:

Stap 9

Installeer de nieuwe kabel op de X-as printplaat. De kabel moet in het midden van de sleuf zitten. Als deze correct is geïnstalleerd, moet de clip gemakkelijk kunnen worden vergrendeld.
Zoals uitgelegd in Stap 8, gebruik dezelfde methode om de kabel aan te sluiten.

Video:

(De kleur van de printplaat heeft geen invloed op de installatiemethode.)

Stap 10

Sluit de X-as motorkabel opnieuw aan, verplaats de laserkop en controleer vervolgens of het LED-lampje op de Z-as besturingskaart brandt.

Als de LED brandt, geeft dit aan dat de kabel correct is geïnstalleerd. Ga verder met Stap 11

Als de LED niet oplicht, ga dan terug naar Stap 8 en sluit de kabels aan beide zijden opnieuw aan totdat de LED op de Z-as besturingskaart oplicht bij het bewegen.

Stap 11

Bevestig eerst de Z-as besturingskaart met een schroef. Schakel vervolgens de machine in en gebruik de linkerknop om scherp te stellen. Controleer of de laserkop correct is scherpgesteld.

Video:

Als het goed is scherpgesteld, geeft dit aan dat de kabel correct is geïnstalleerd.
Ga verder naar Stap 12.

Als het niet goed is scherpgesteld of als de machine niet kan worden ingeschakeld, duidt dit op een onjuiste bedrading. Schakel onmiddellijk uit, ga terug naar Stap 8, sluit de kabels opnieuw aan en test opnieuw.

Stap 12

Schakel uit, verwijder de motorkabel, installeer de afdekking van de X-as besturingskaart, draai de twee 2mm inbusschroeven vast en sluit de X-as motorkabel opnieuw aan.

Stap 13

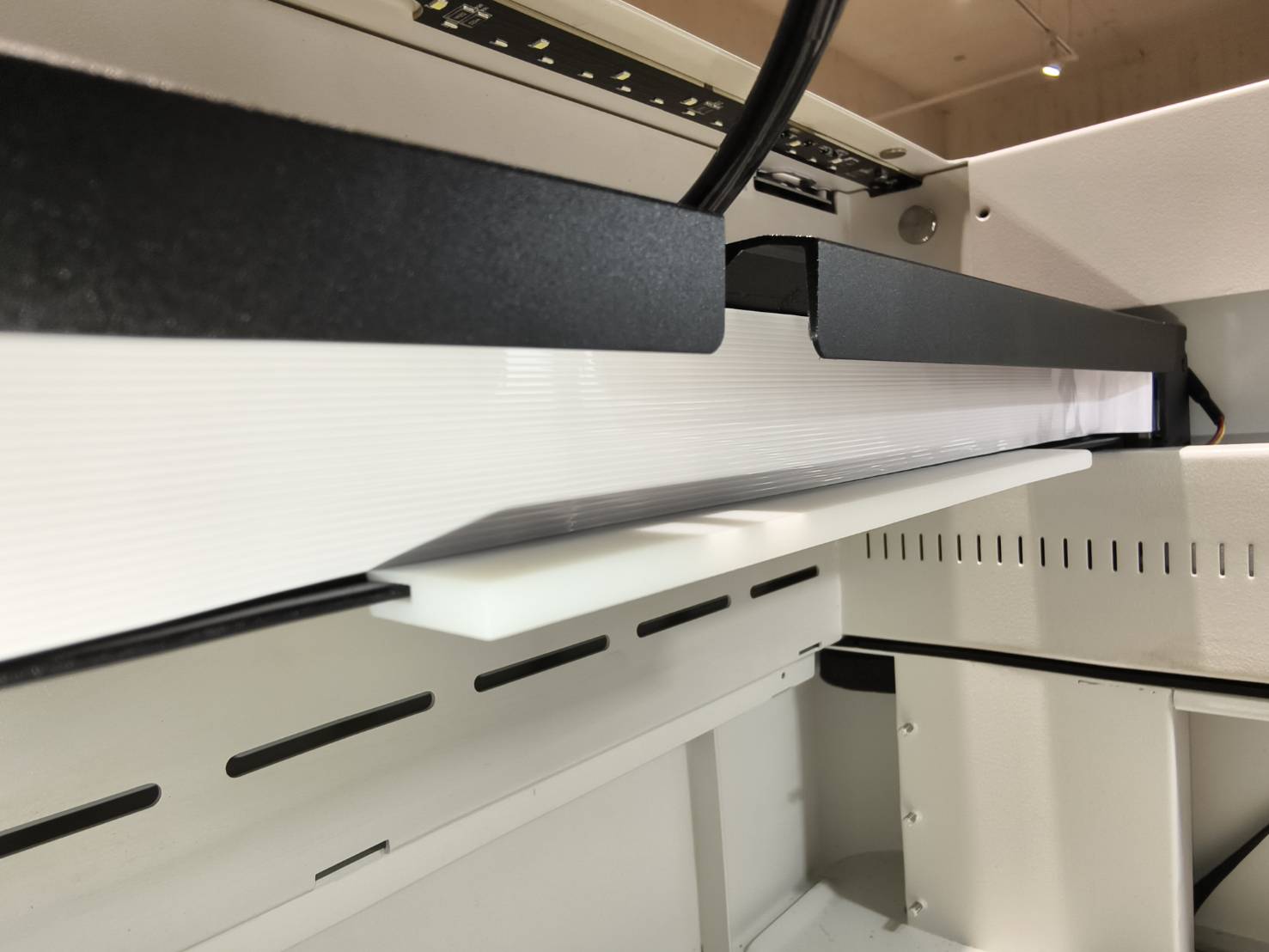

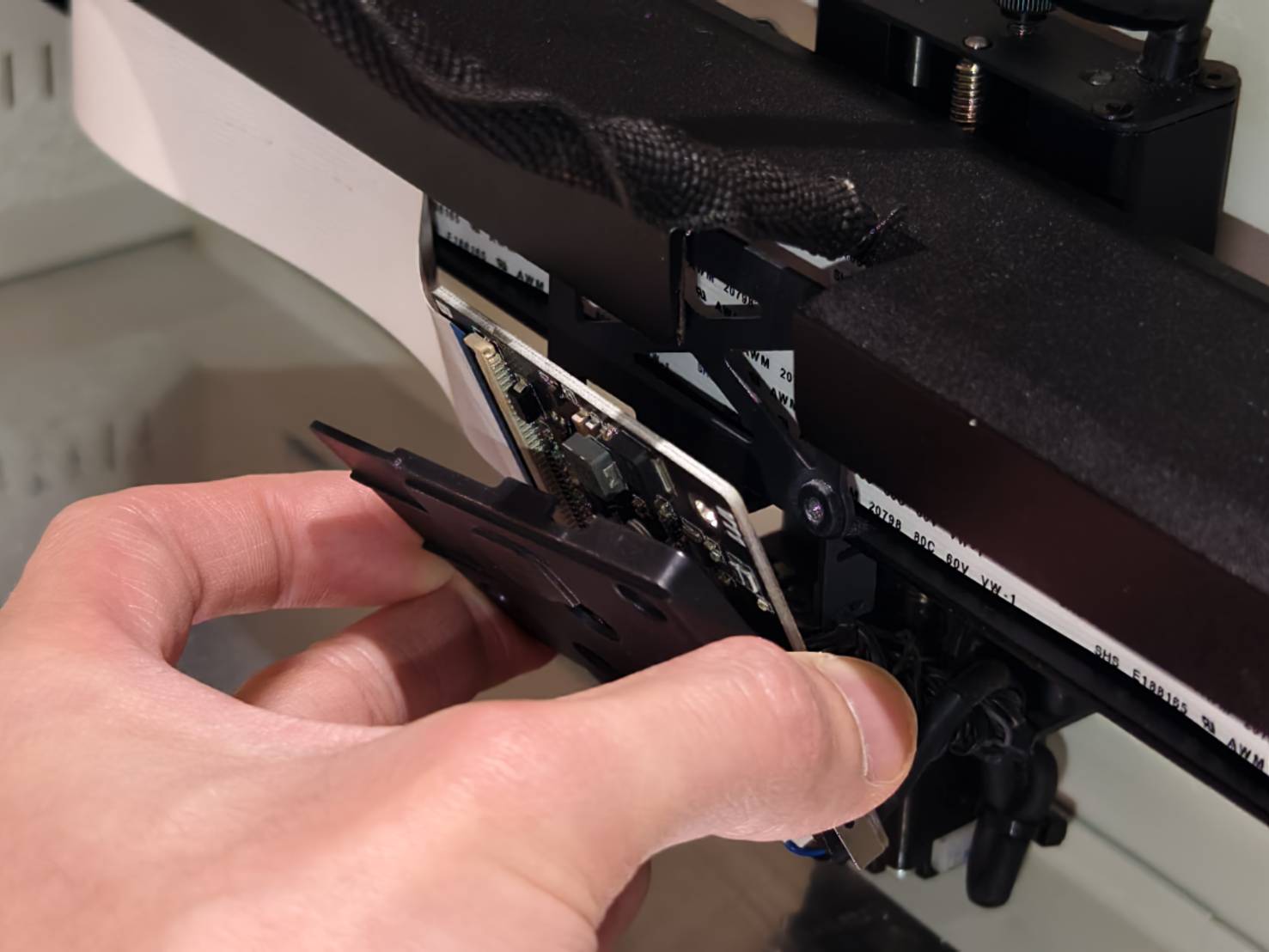

Verplaats de modulezitting naar rechts en plaats het kabelgereedschap/mal op het onderste frame van de X-as.
De dikkere kant van het gereedschap moet naar beneden gericht zijn.
Verwijder vervolgens de beschermfolie volledig van de tape. Lijn de onderkant van de kabel uit met het gereedschap en duw de kabel naar achteren om deze op de metalen plaat te bevestigen.

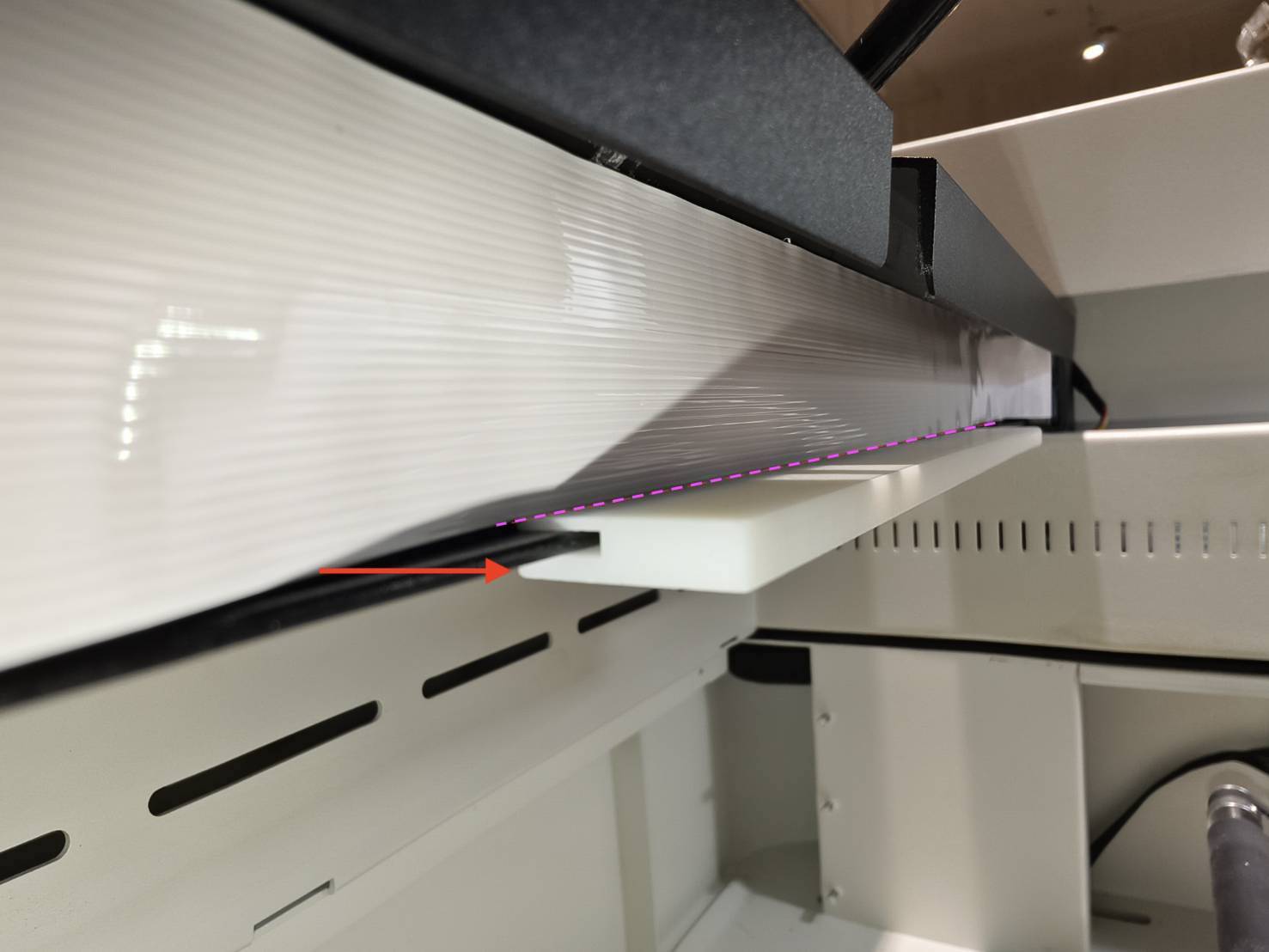

De dikke rand van het gereedschap moet naar beneden wijzen. Lijn de onderrand van de kabel uit met de bovenrand van het gereedschap en duw deze vervolgens naar achteren om deze vast te plakken.

Video:

Stap 14

Verwijder het kabelgereedschap en monteer de afdekking van de Z-kaart met de drie schroeven.

Video:

Stap 15

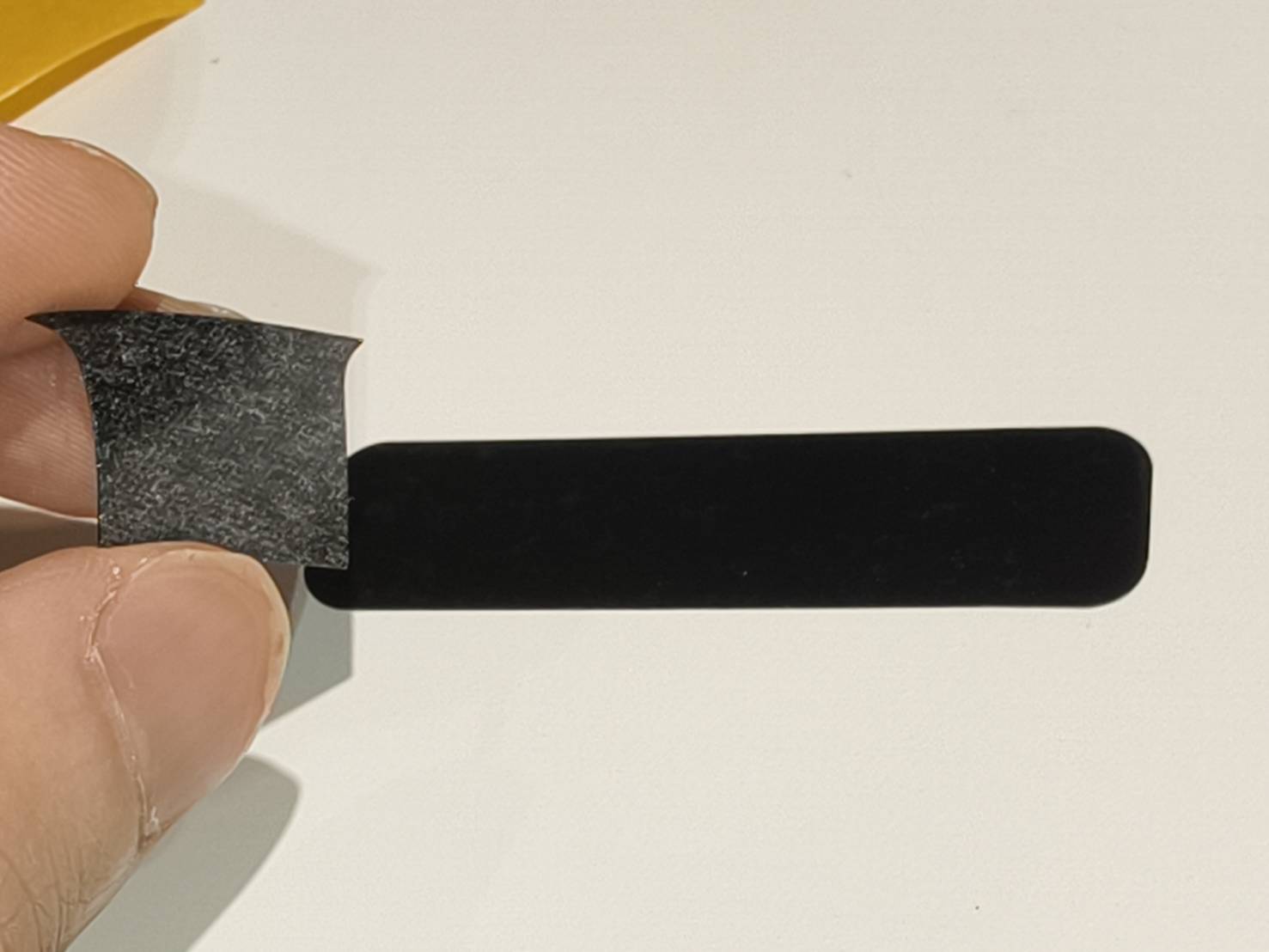

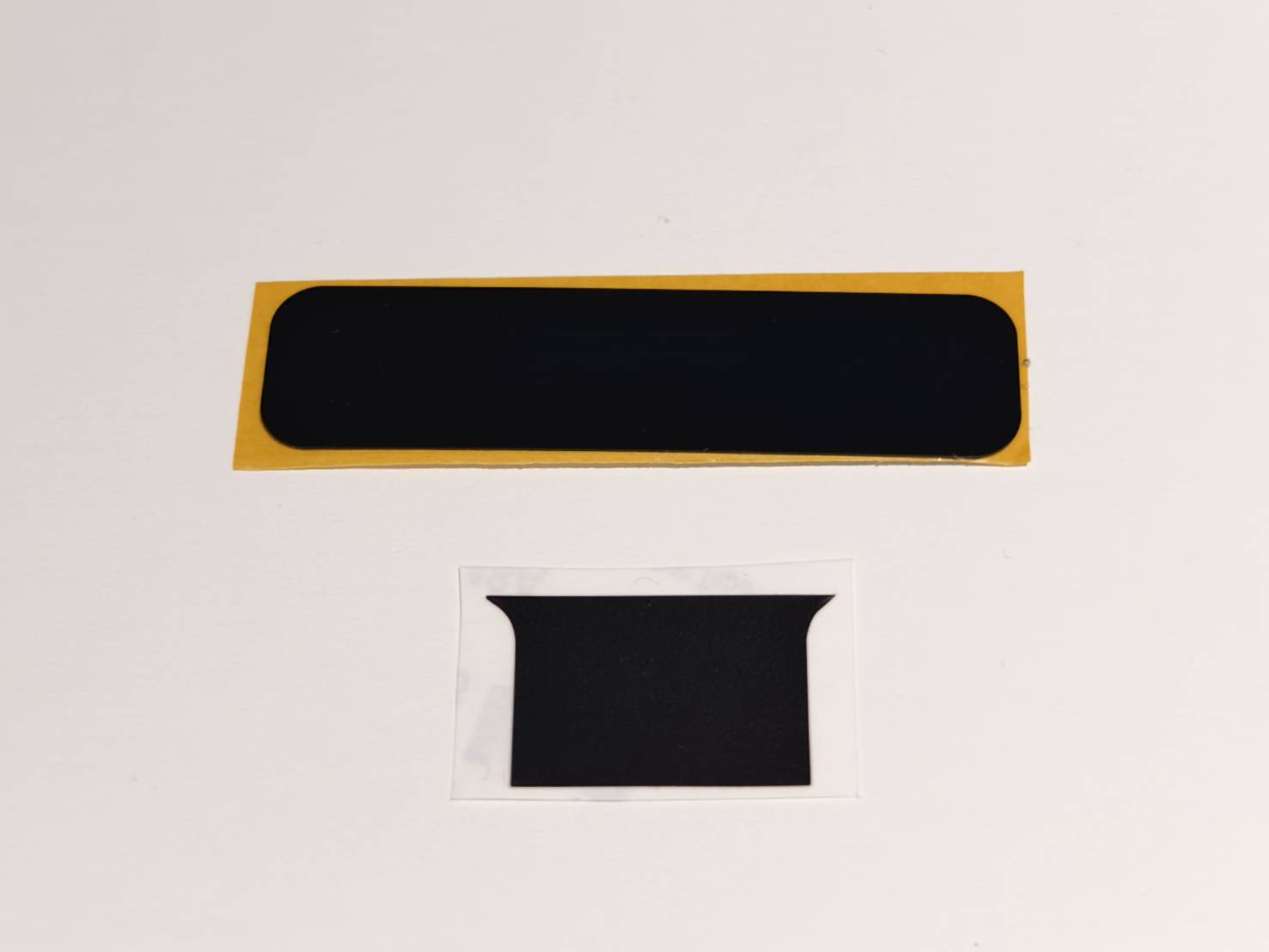

Bevestig de vierkante sticker op de lange Mylar-folie.
Let op dat de plakzijden van de twee Mylar-folies naar elkaar toe gericht moeten zijn.

De plakzijden van de twee Mylar-folies moeten naar elkaar toe gericht zijn.

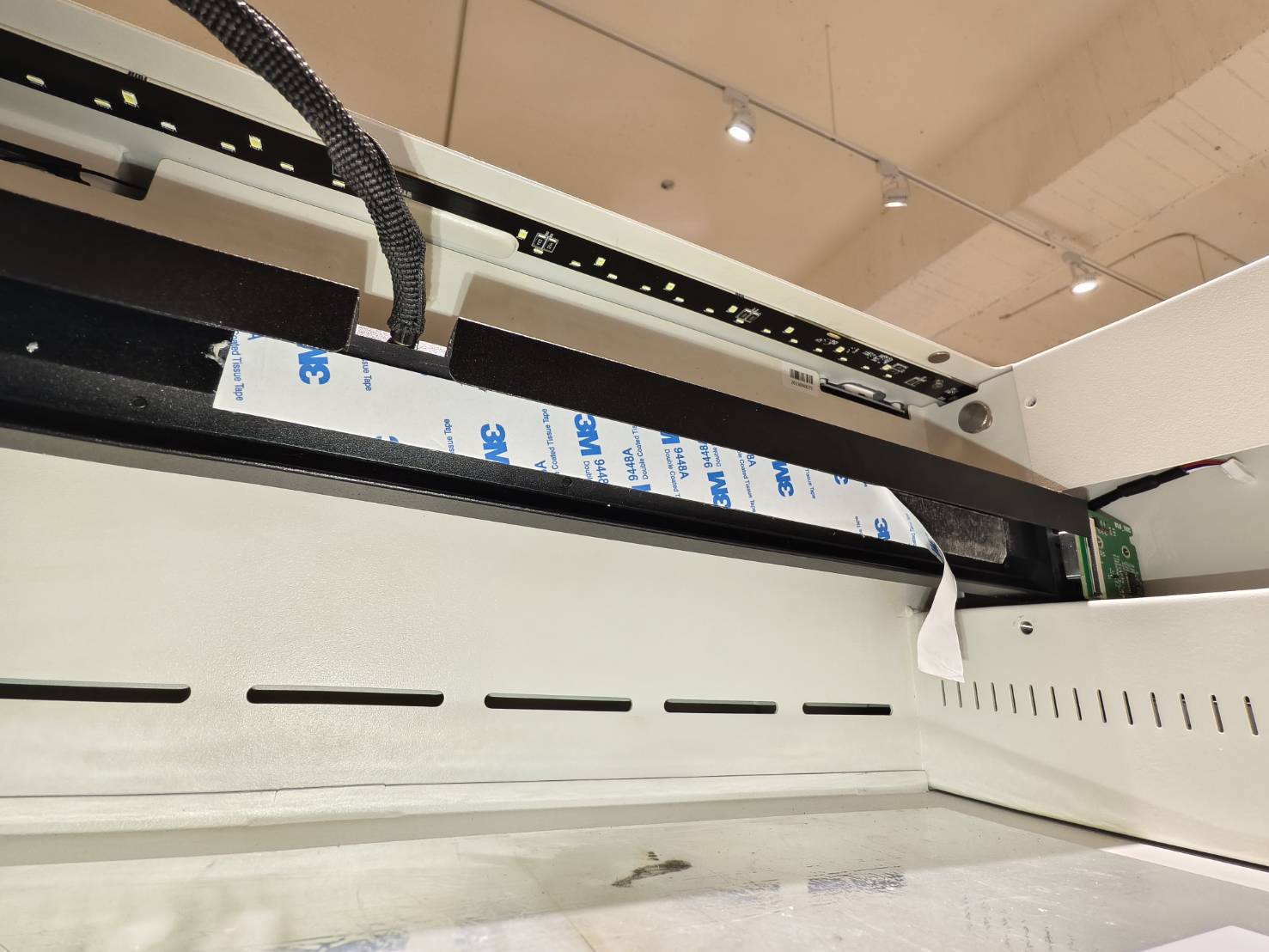

Eindresultaat
