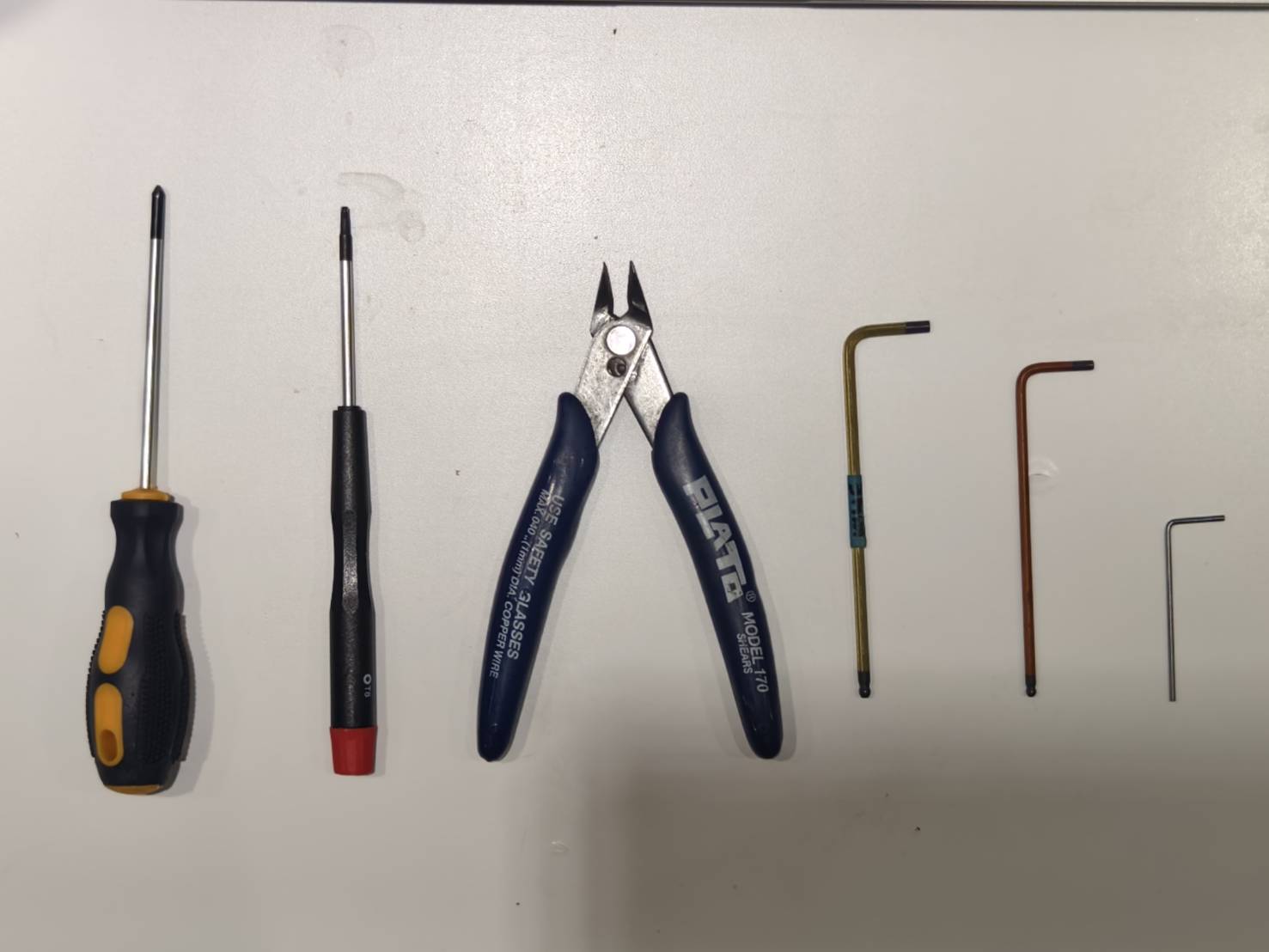

Gereedschap
| 1 | Kruiskopschroevendraaier |
| 2 | Torx T8-schroevendraaier |
| 3 | Zijsnijtang |
| 4 | 3 mm inbussleutel |
| 5 | 2,5 mm inbussleutel |
| 6 | 1,5 mm inbussleutel |
Stap 1

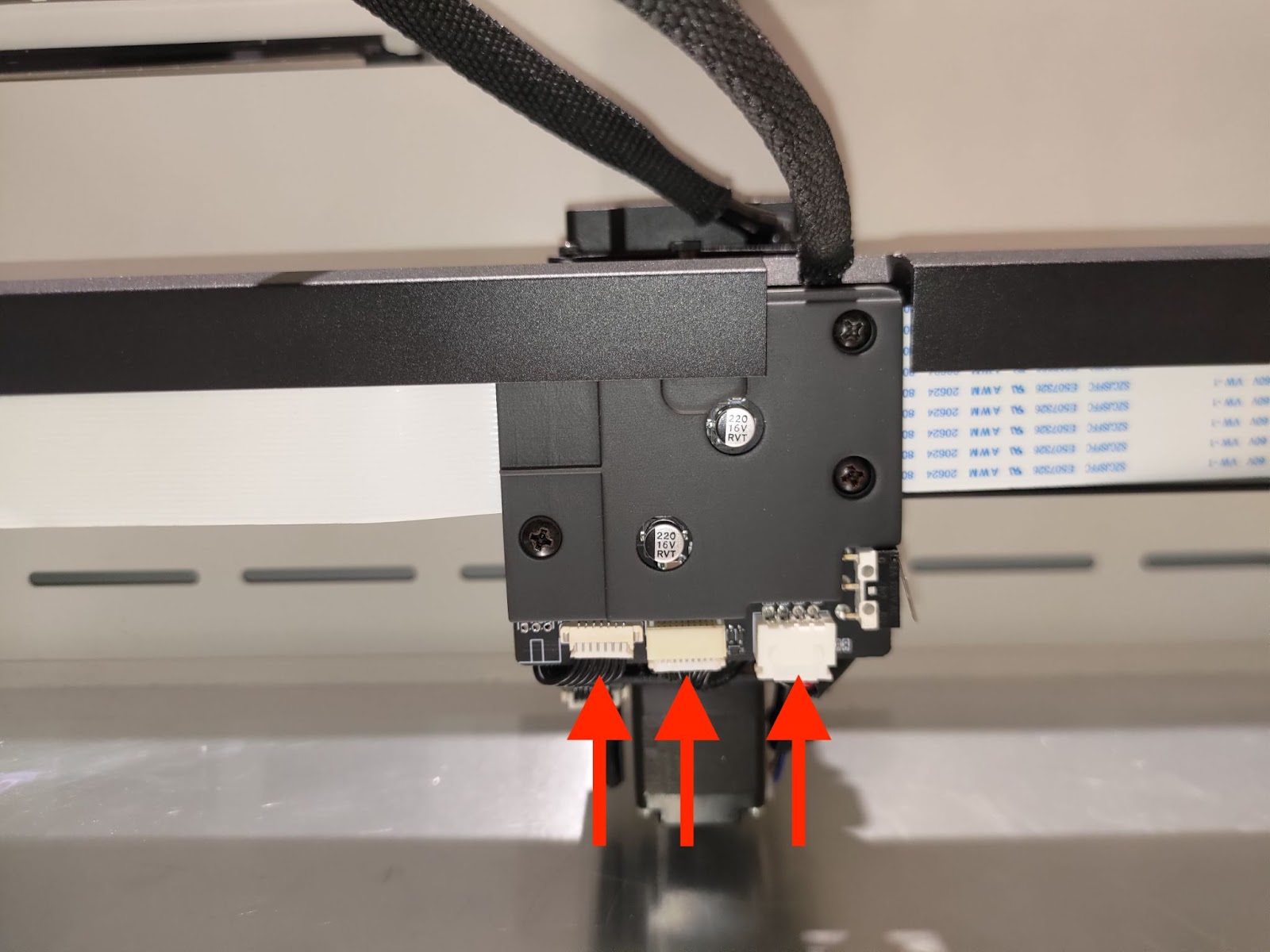

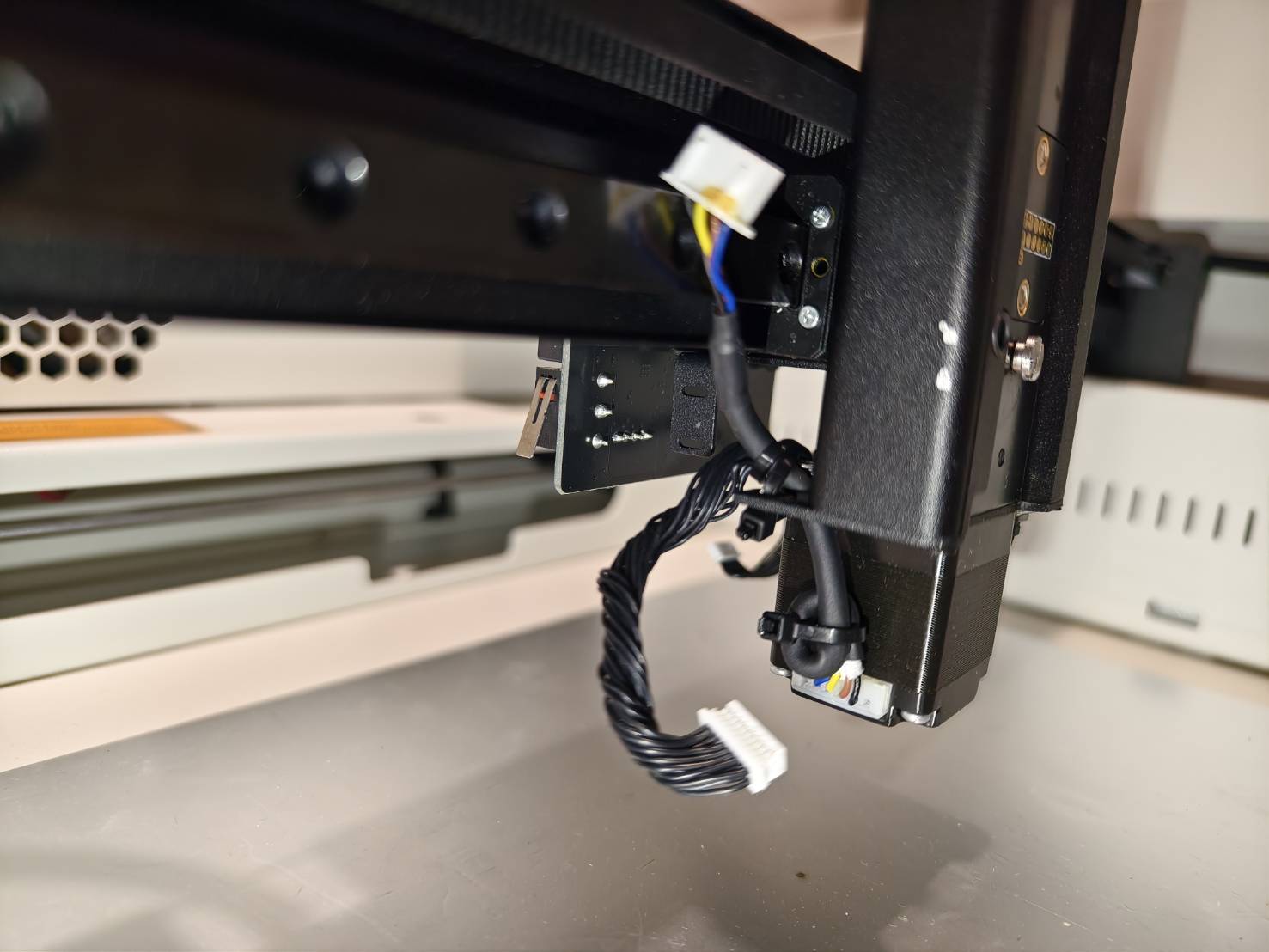

Koppel de drie kabels los zoals aangegeven in onderstaande afbeelding.
Stap 2

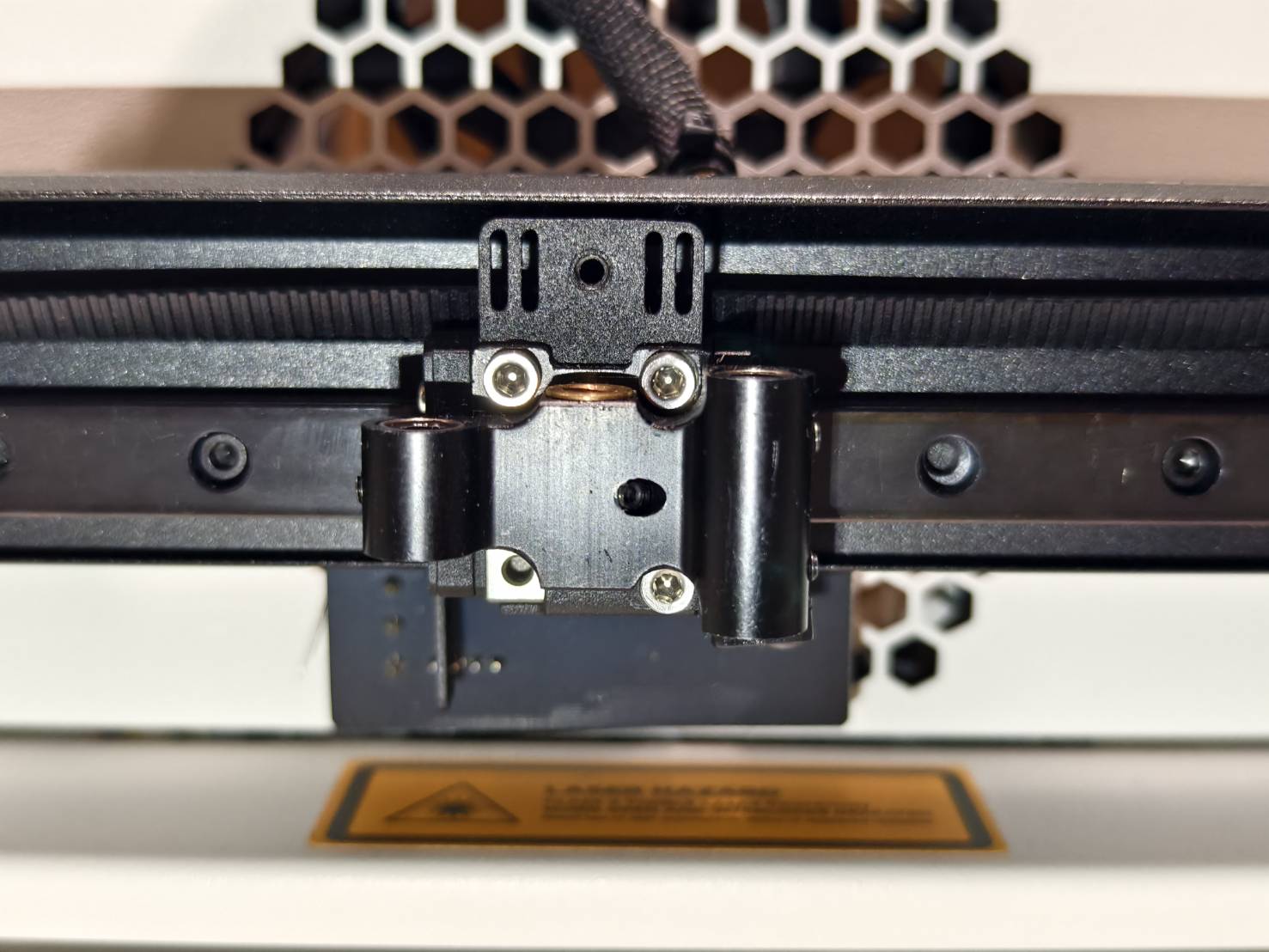

Gebruik een inbussleutel om de riemspanner van de X-as riem te verwijderen.
Stap 3

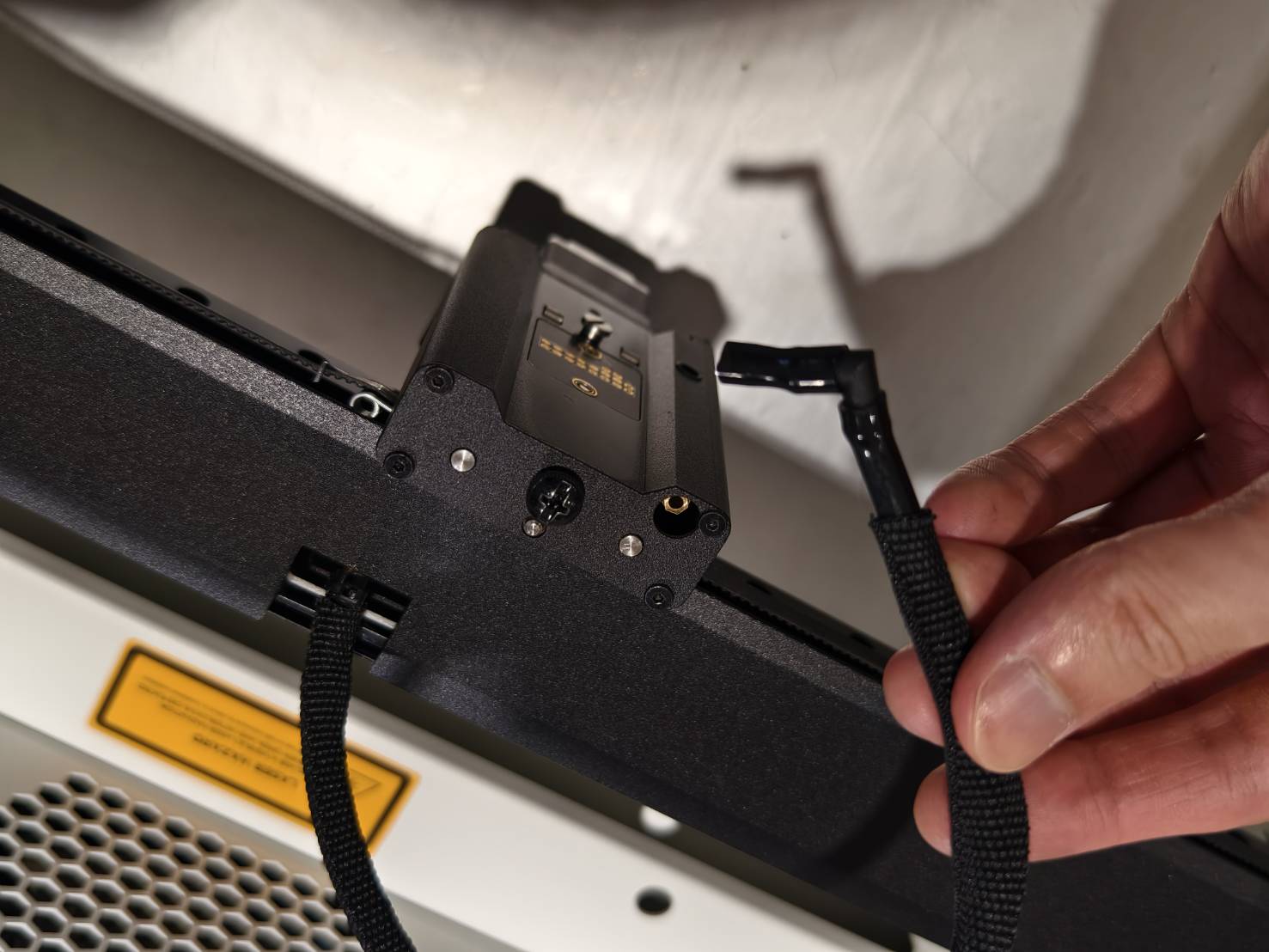

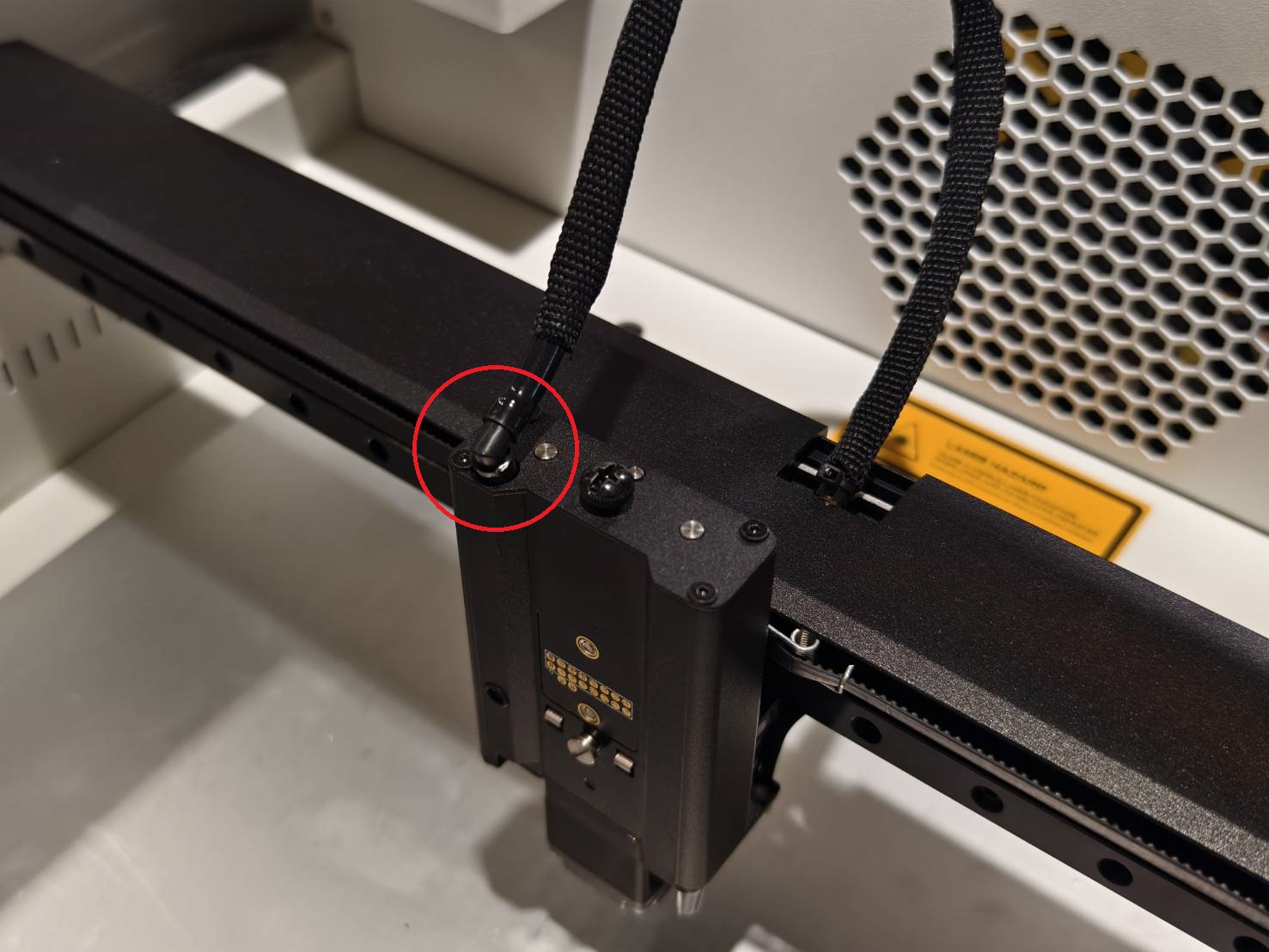

Koppel de luchtslang met L-vormige koppeling los van de modulehouder.
Stap 4

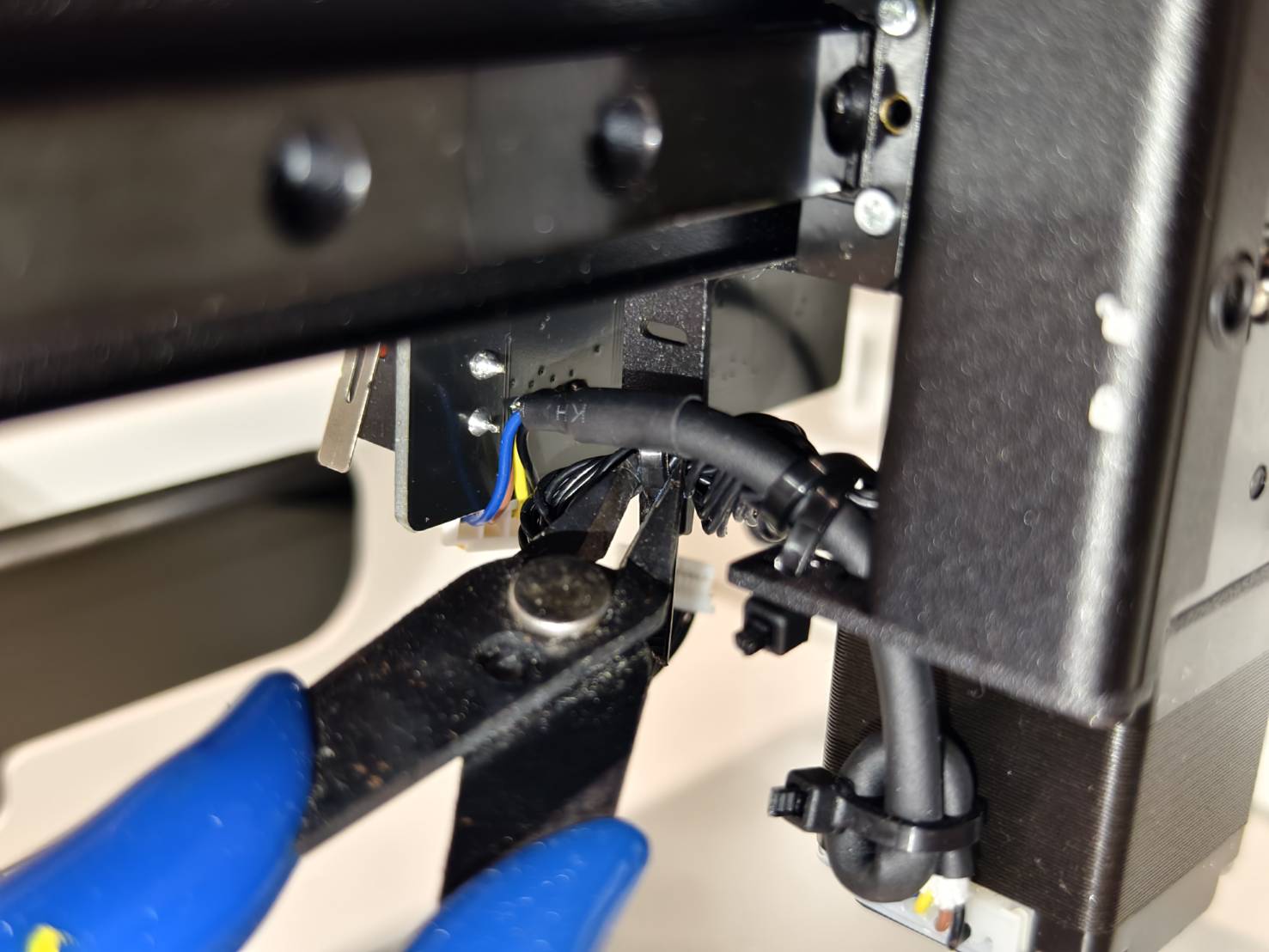

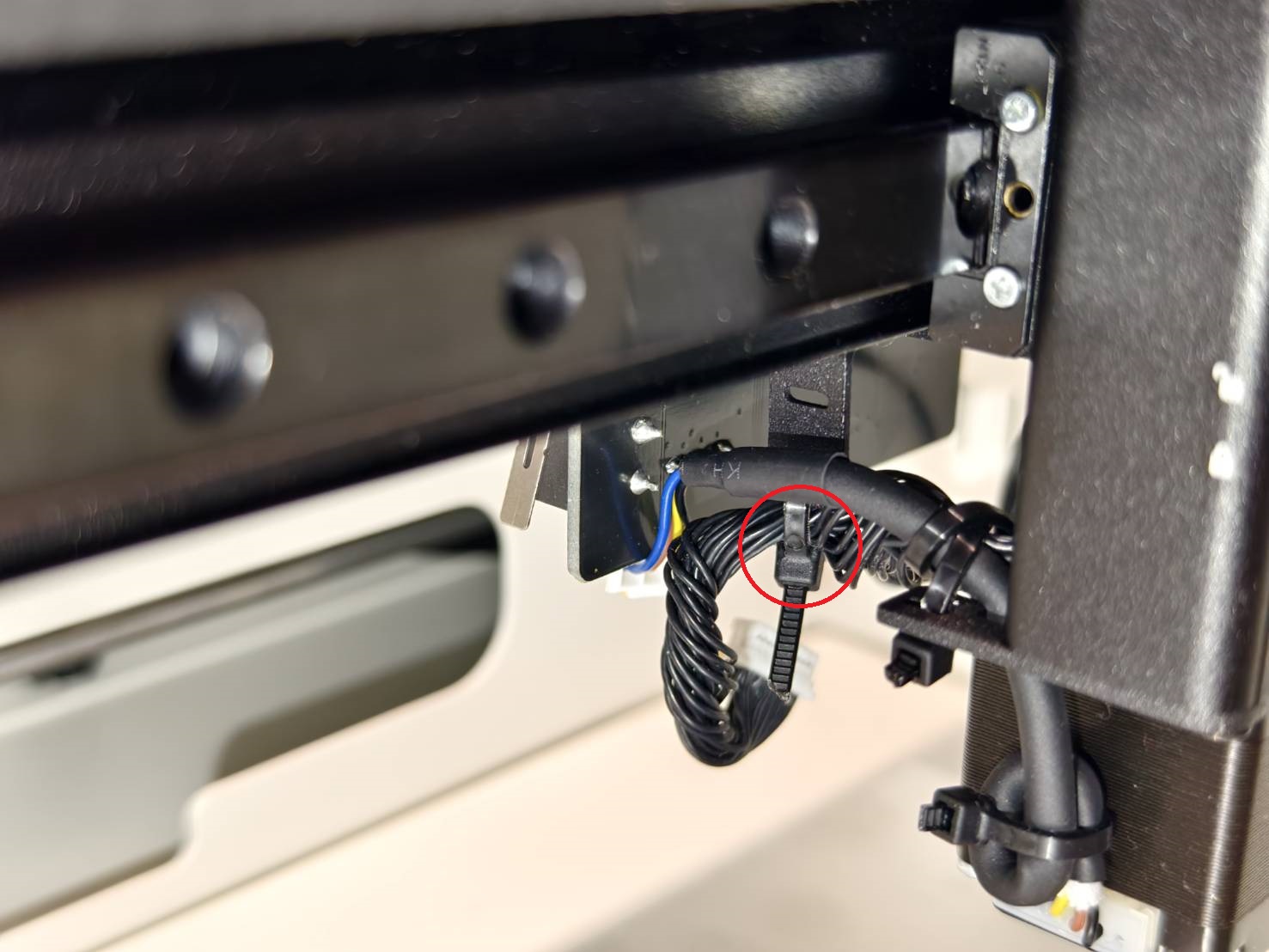

Knip de kabelbinder door die de 20-pins kabel aan de achterkant van de modulehouder vasthoudt.
Stap 5
Draai deze twee schroeven los om de metalen basis te verwijderen.
Stap 5.1

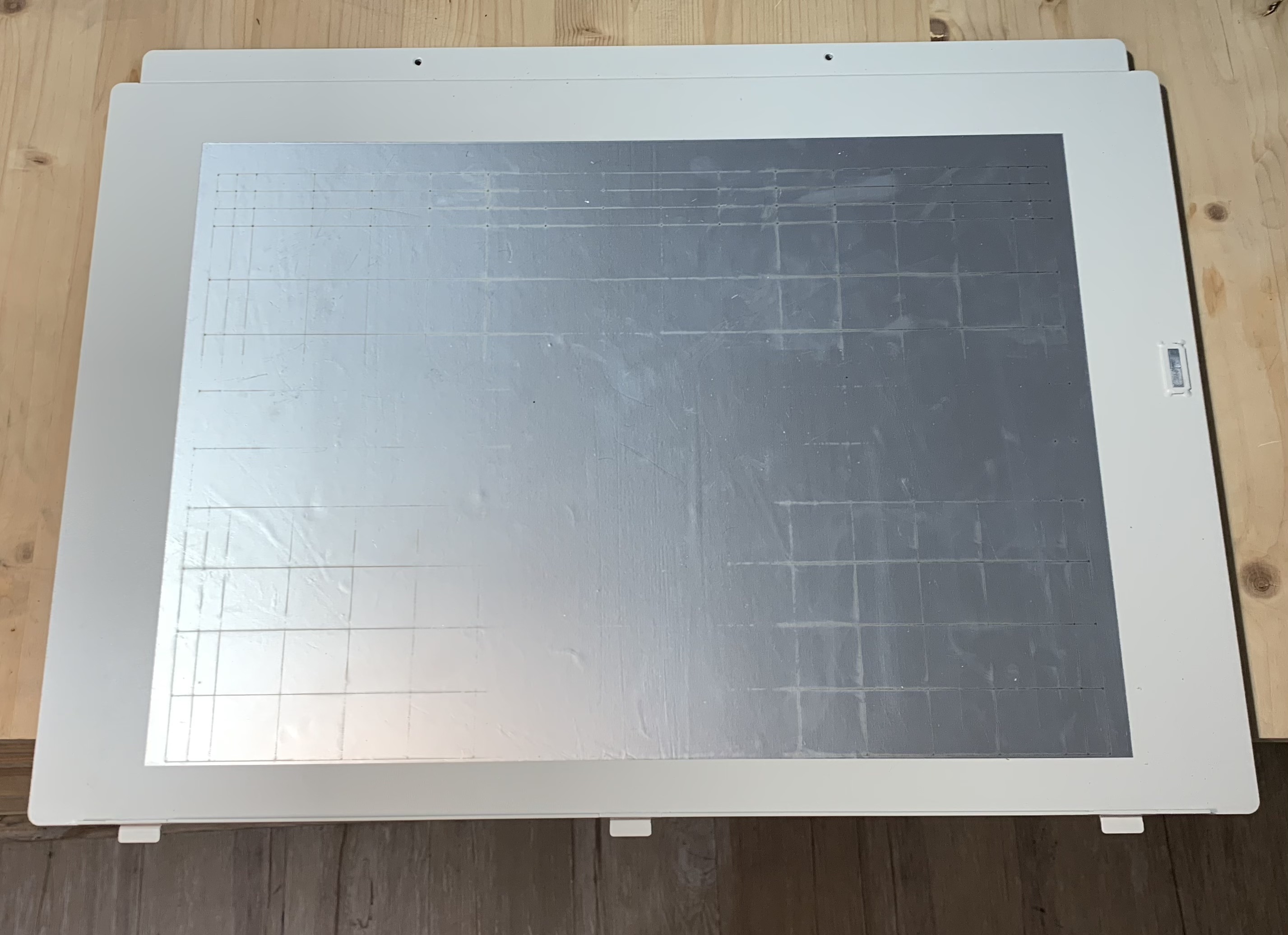

Verwijder de metalen basis door de machine iets op te tillen en de basis er direct uit te halen.
Stap 6

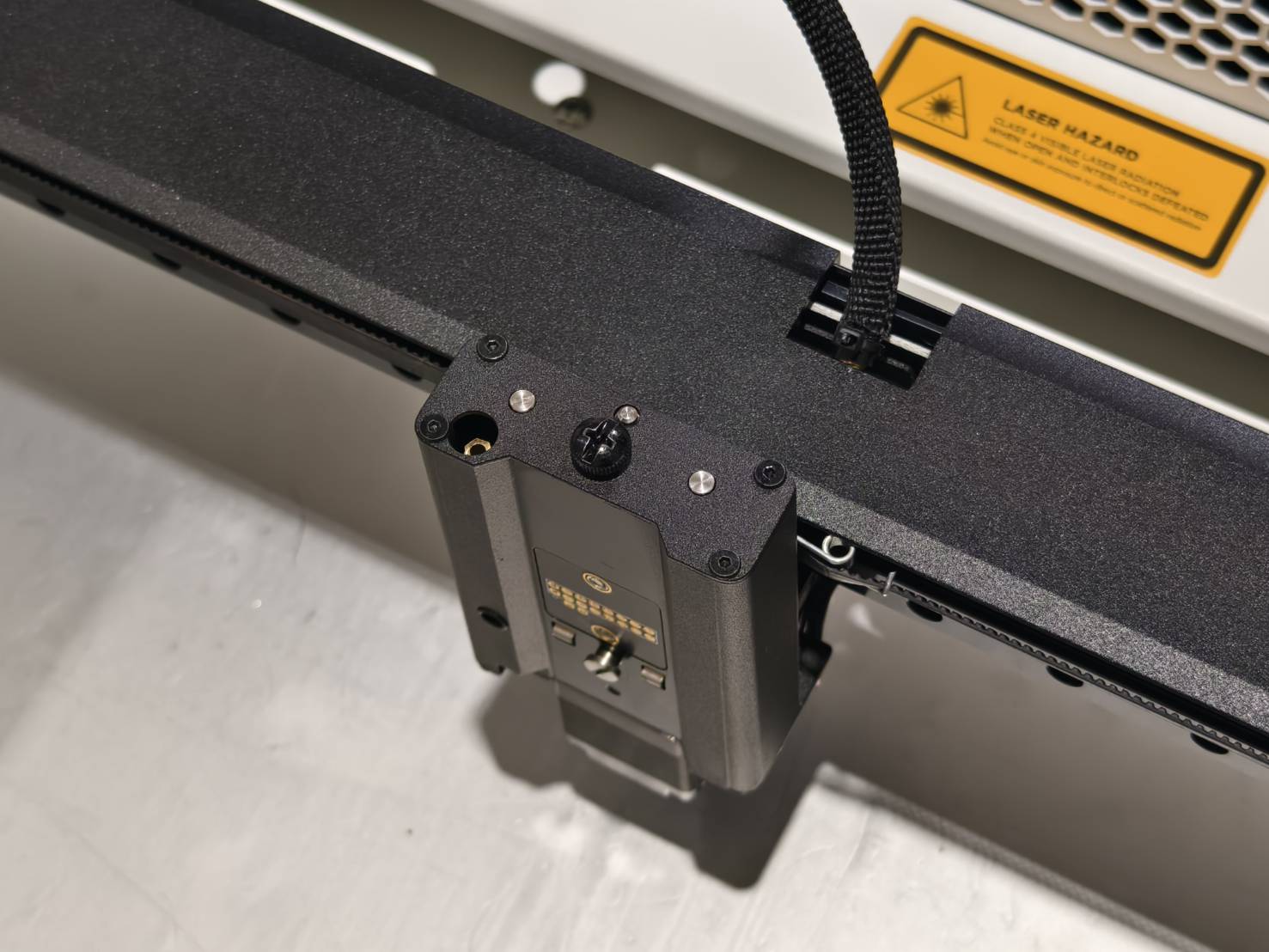

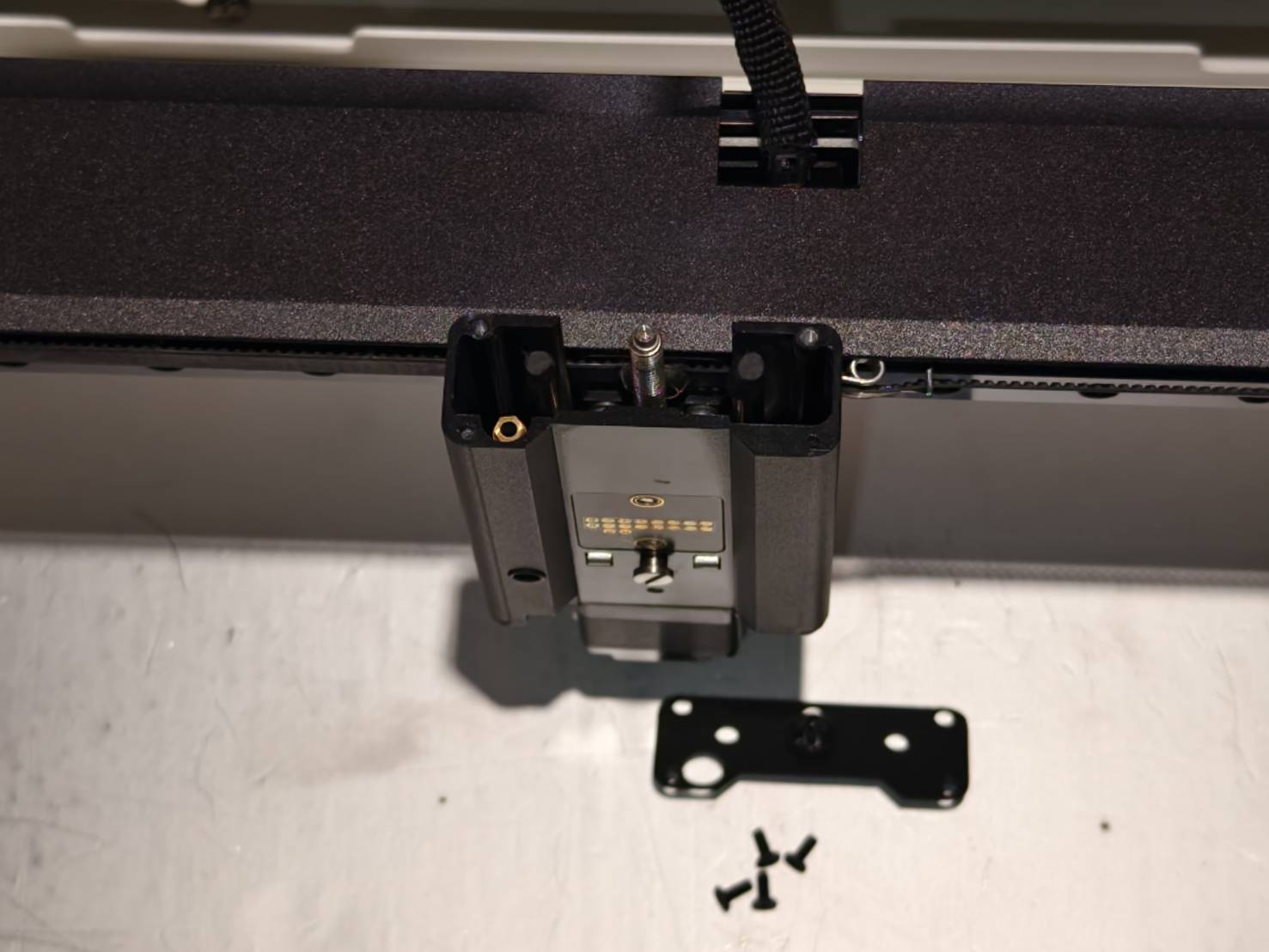

Verwijder het bovenframe van de modulehouder. (1,5mm inbusschroef * 4 stuks)
Stap 7
Verwijder het lager bovenop de pen en bewaar het veilig voor later gebruik.
(Als uw machine dit lager niet heeft, ga dan verder naar Stap 7.1.)
Stap 7.1

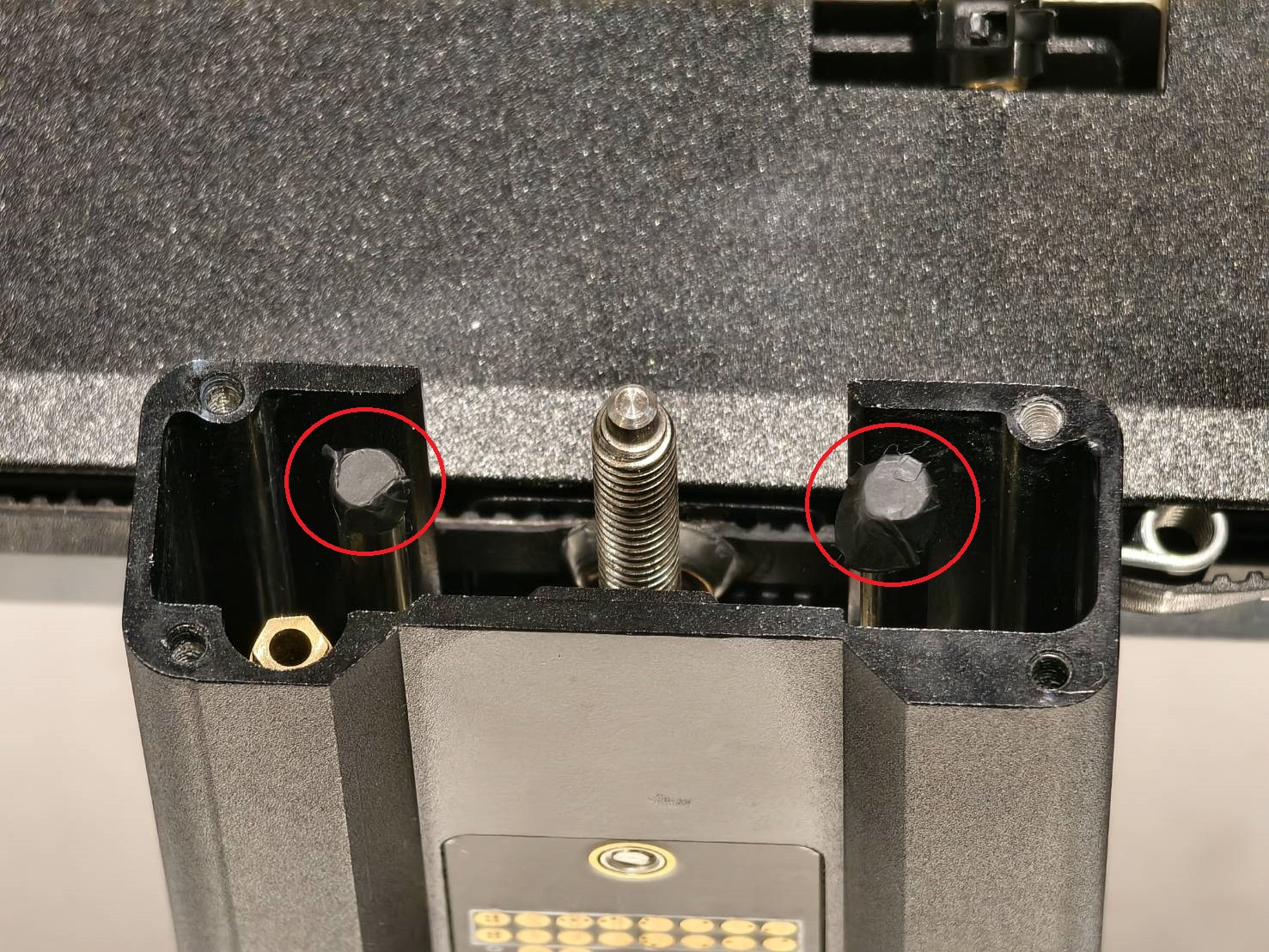

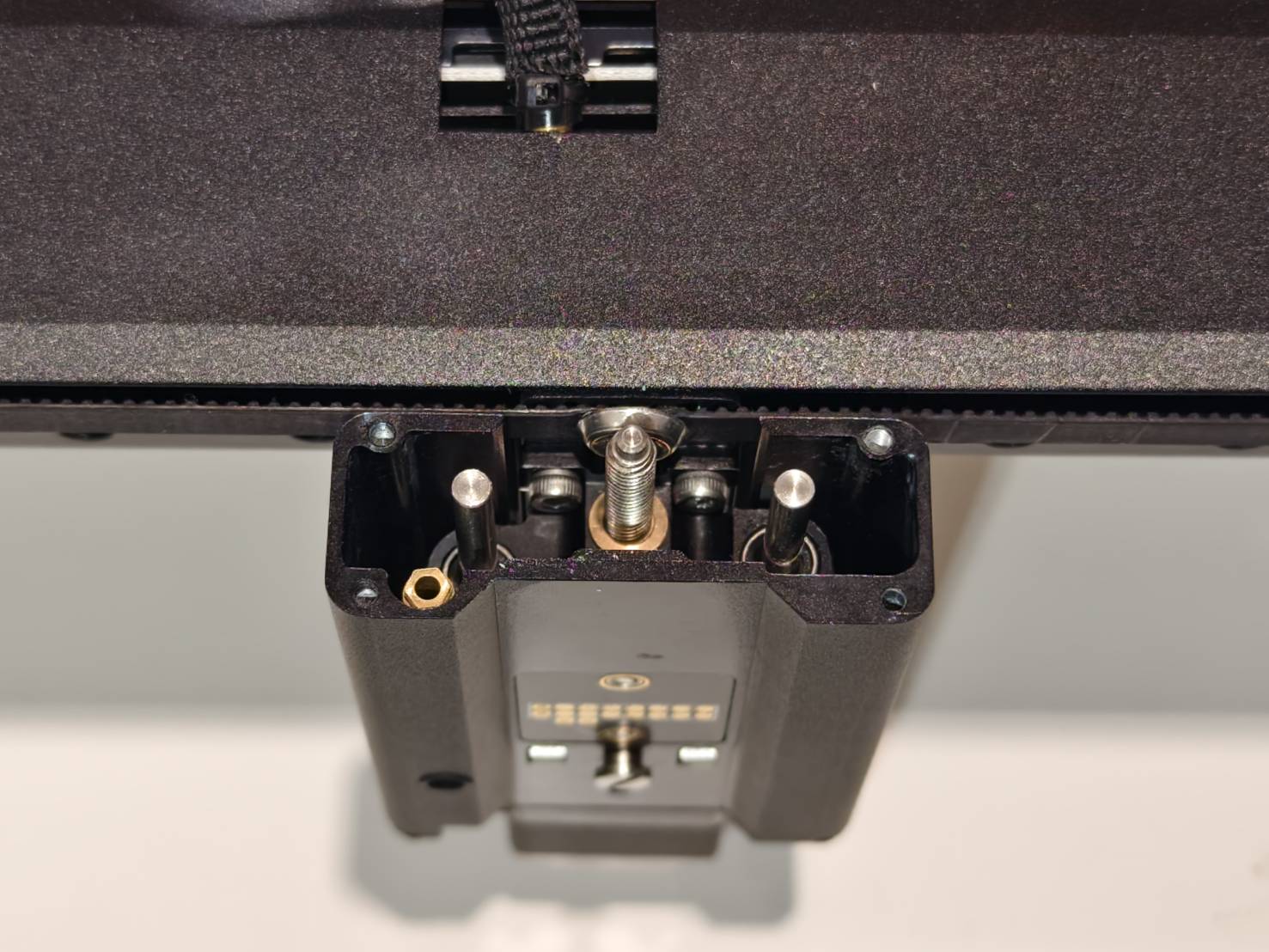

Verwijder de twee zwarte stickers bovenop de assen.
Als uw machine niet de stickers heeft zoals op de onderstaande foto, ga dan verder naar Stap 8.
Stap 8
Draai de pen in het midden rechtsom om de gehele beugel met de Z-as motor te verwijderen.
Stap 9

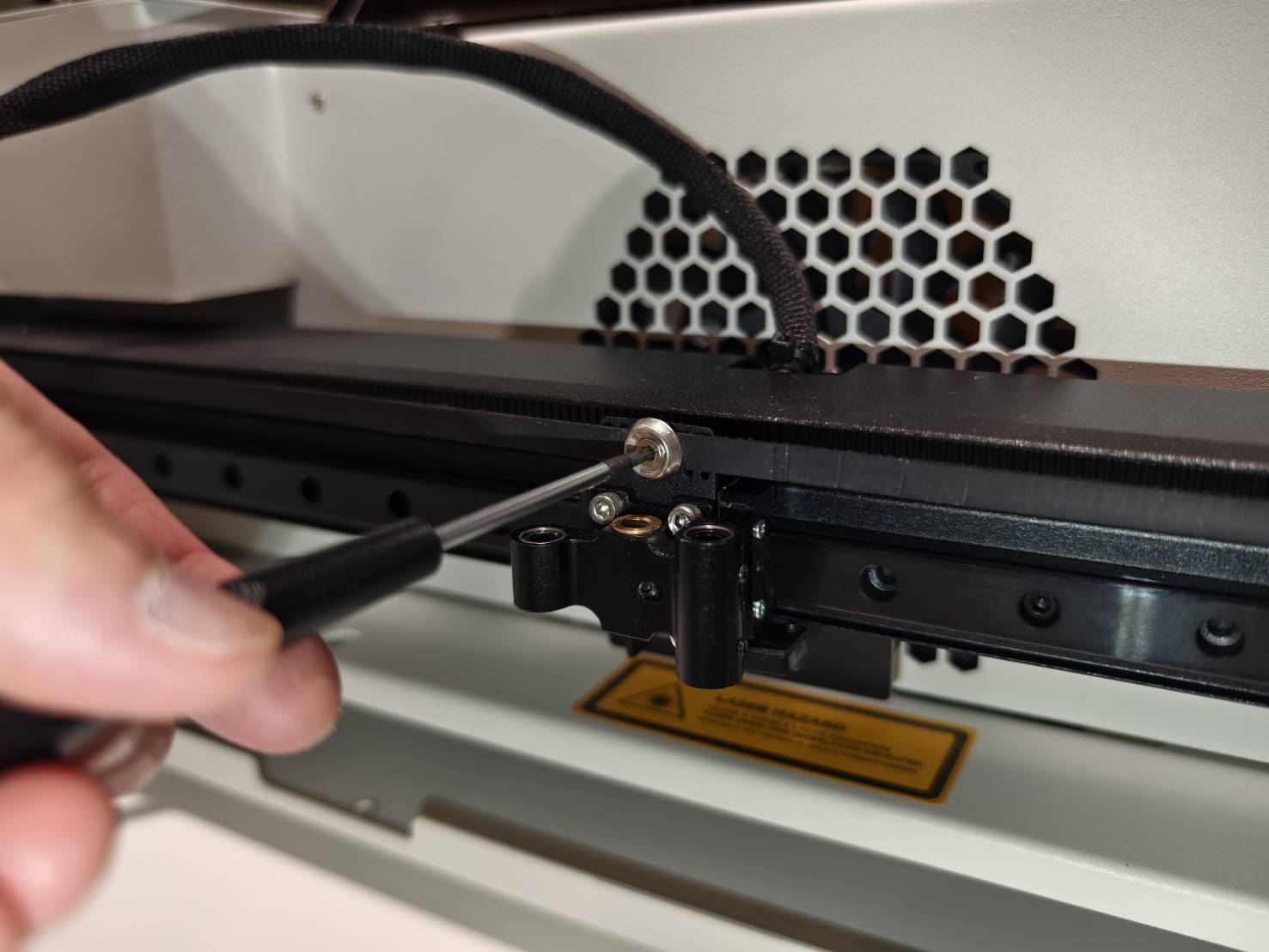

Draai de riemschroef los. Houd de riem vast tijdens het losdraaien om te voorkomen dat de riem losraakt.
Stap 10
Verwijder de riem door deze eruit te trekken, of u kunt deze doorsnijden.
Stap 11

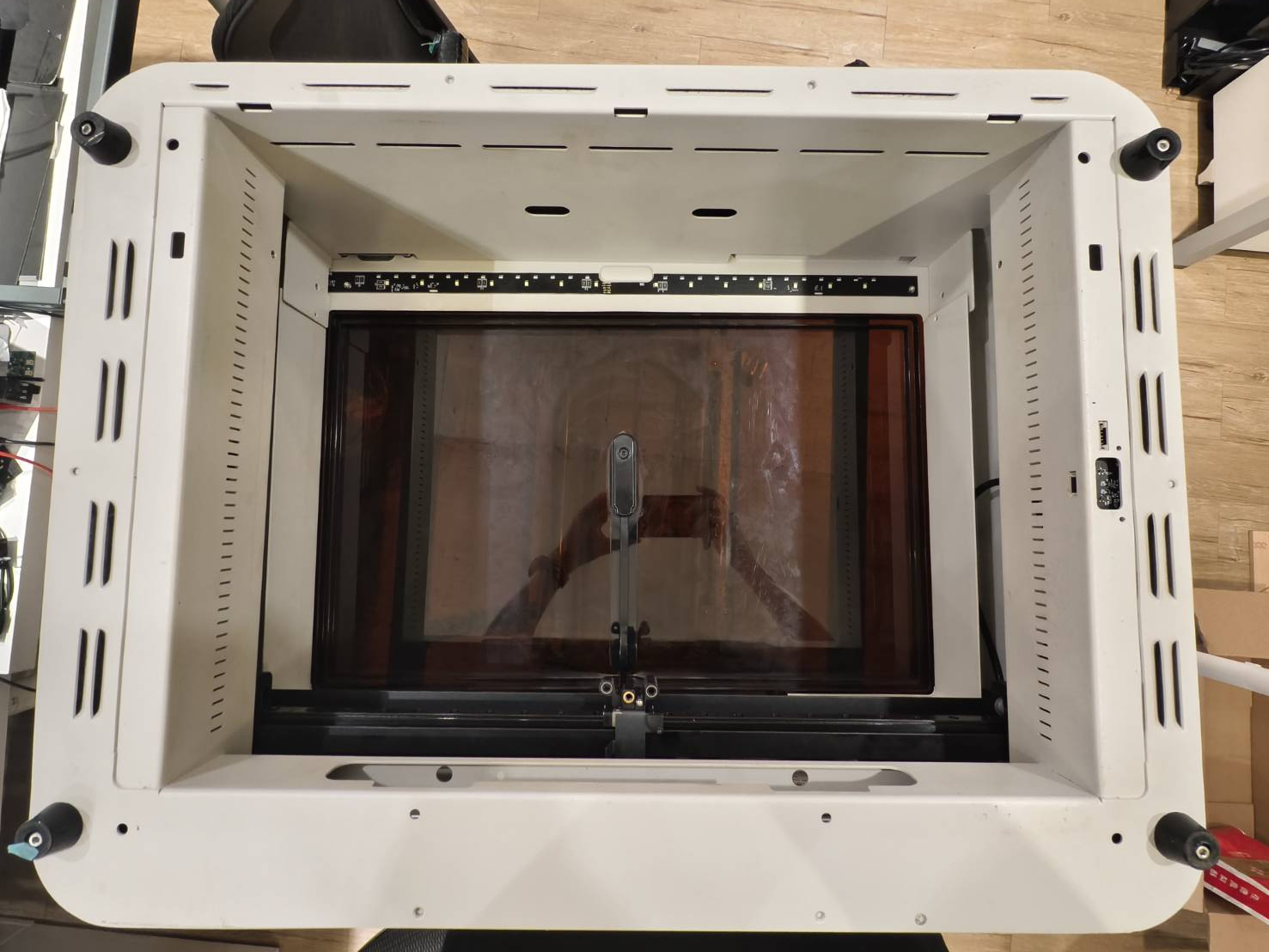

Schakel de machine uit, verwijder het netsnoer en draai de machine om.
Stap 12

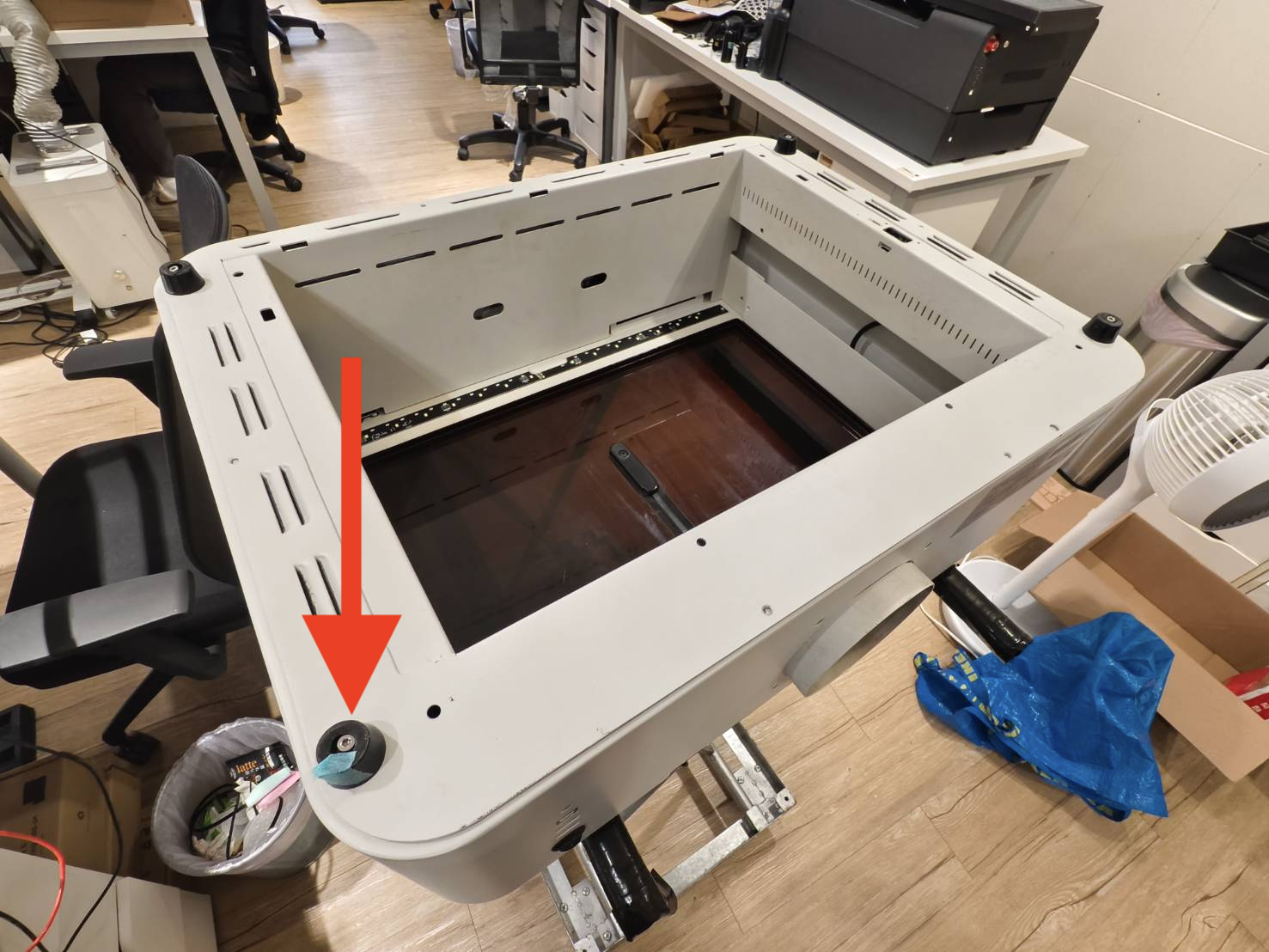

Markeer de rubberen voet en schroef die zich dicht bij de USB-poort bevinden.
Het doel van het markeren is dat de schroef van deze voet korter is dan de andere, en deze moet op dezelfde positie blijven.
Stap 13

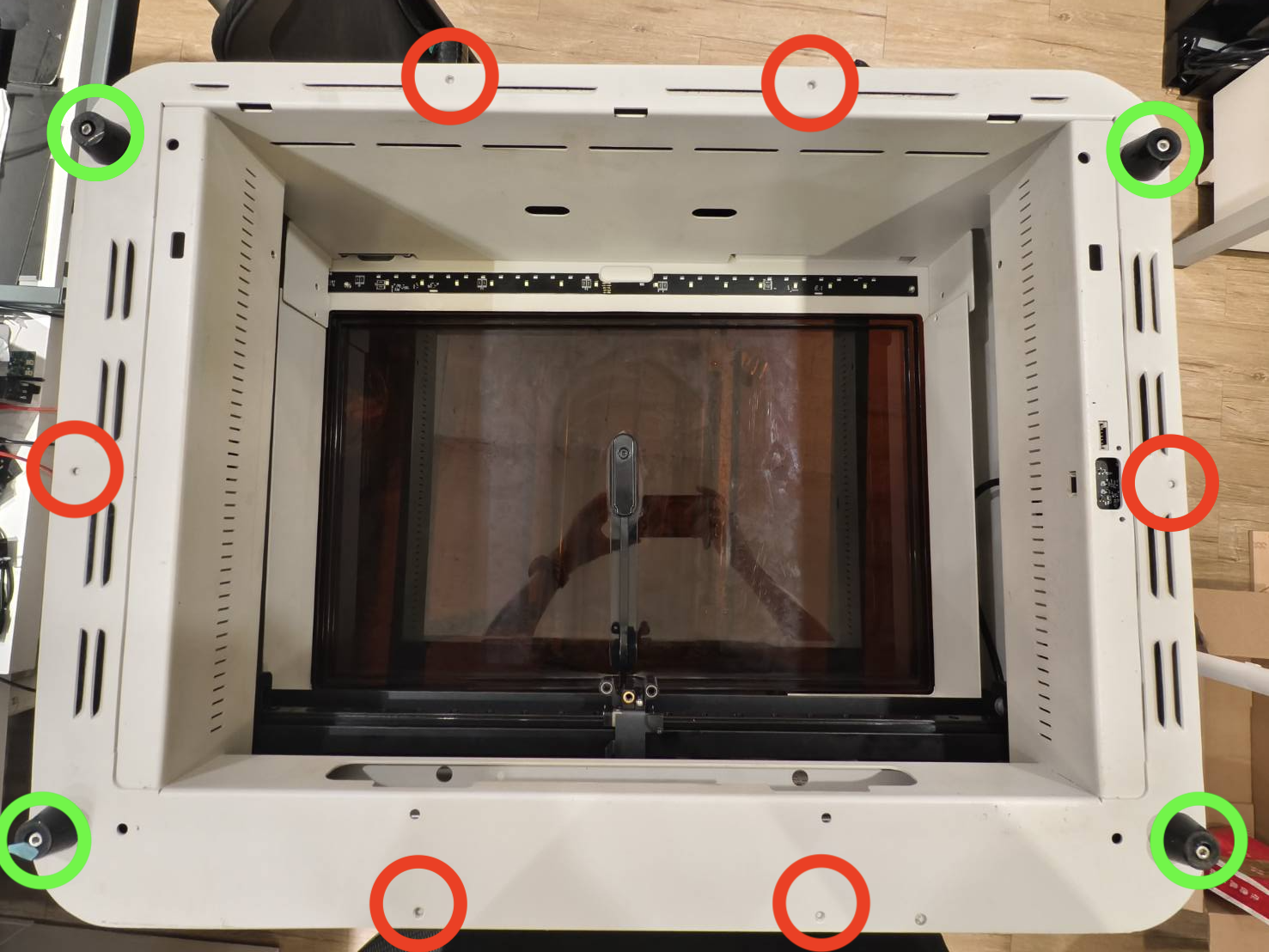

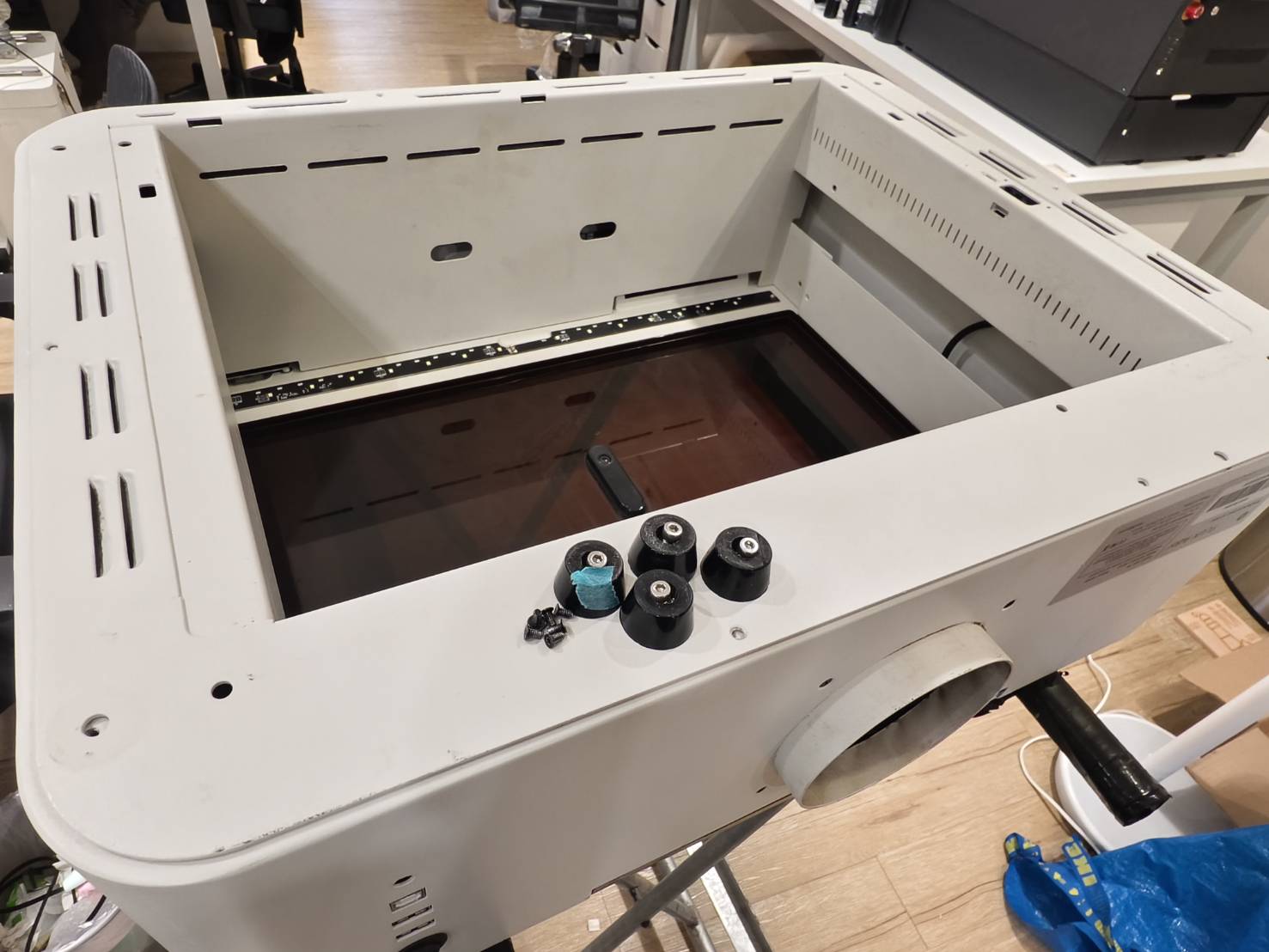

Draai deze onderste schroeven los en verwijder de rubberen voeten.
(T8 schroef x 6 stuks & 3mm inbusschroef x 4 stuks)
Stap 14
Draai de machine om en draai de zijschroeven los (T8 schroef x 2 stuks)
Stap 15

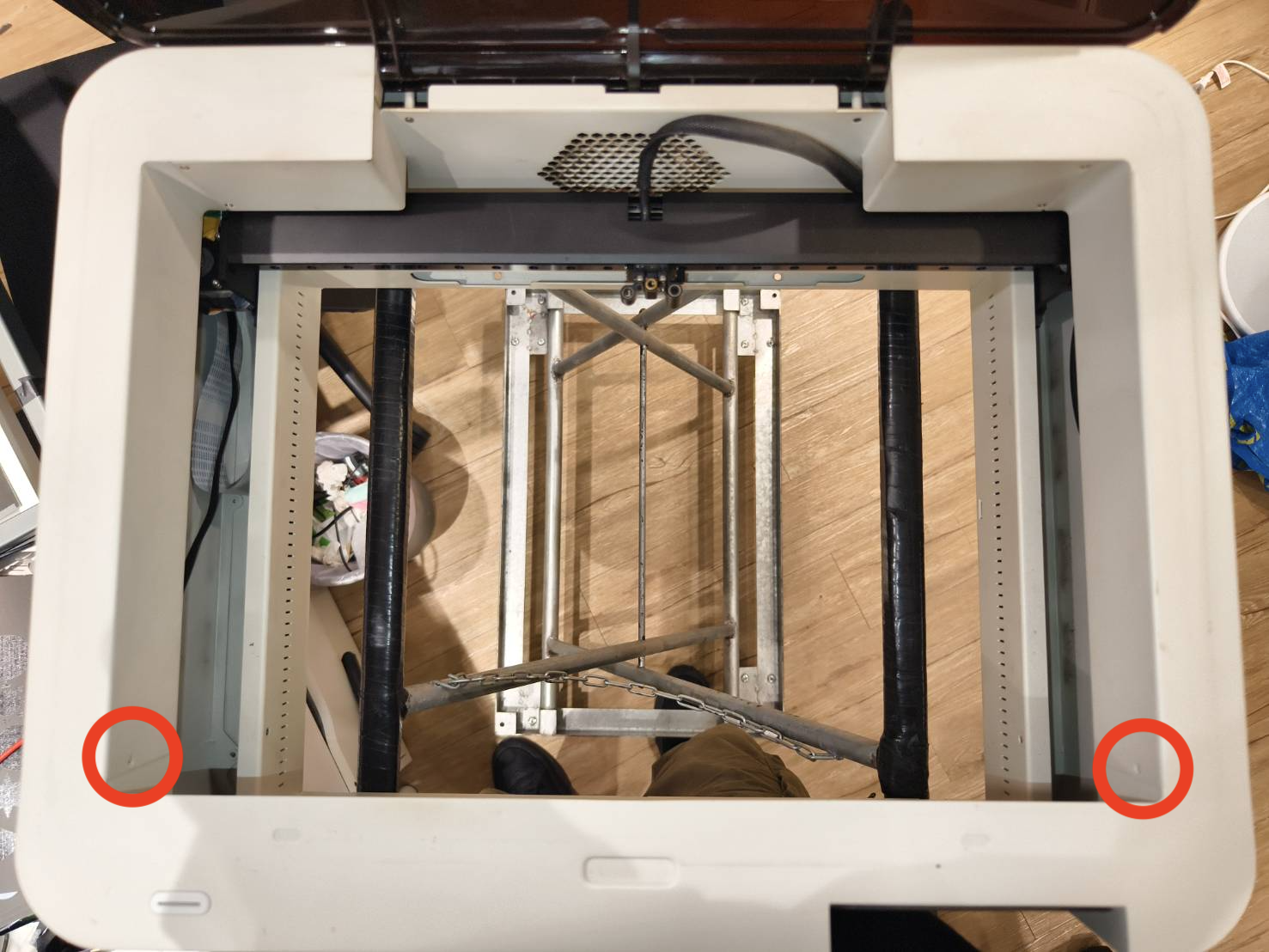

Markeer de schroefgaten aan beide zijden met de pen.
Het doel is om uzelf eraan te herinneren dat de gemarkeerde zijden naar het werkgebied gericht moeten zijn bij het monteren.
Stap 16

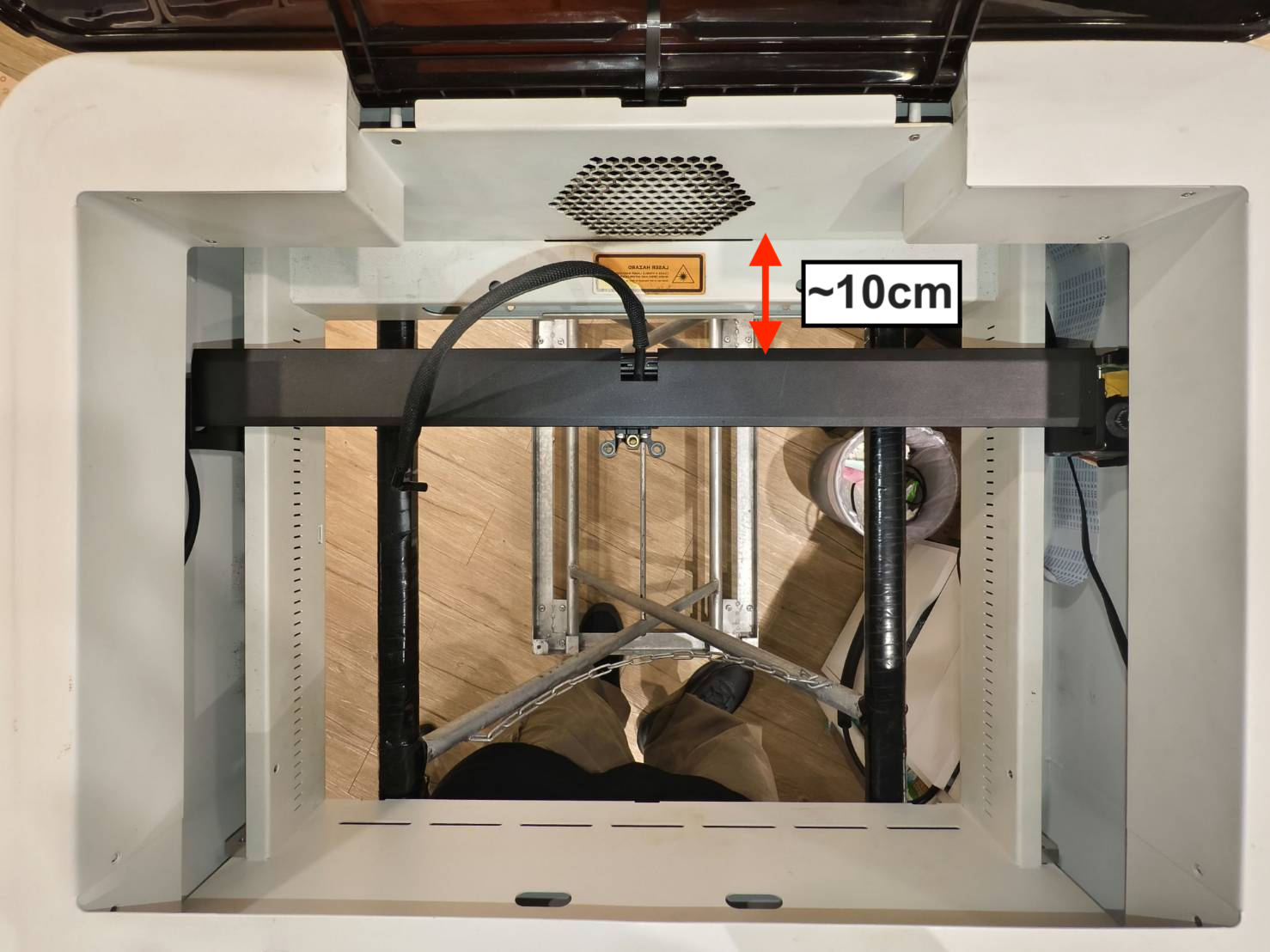

Verplaats de modulehouder naar een positie op ongeveer 10cm afstand van het frame.
(Het doel hiervan is om de X-as portaal niet te blokkeren. Als deze helemaal achteraan staat, wordt deze vergrendeld na het optillen en kan de X-as motor niet worden bereikt. Als deze in het midden staat, kan de Y-as 38-pins kabel beschadigd raken)
Stap 17

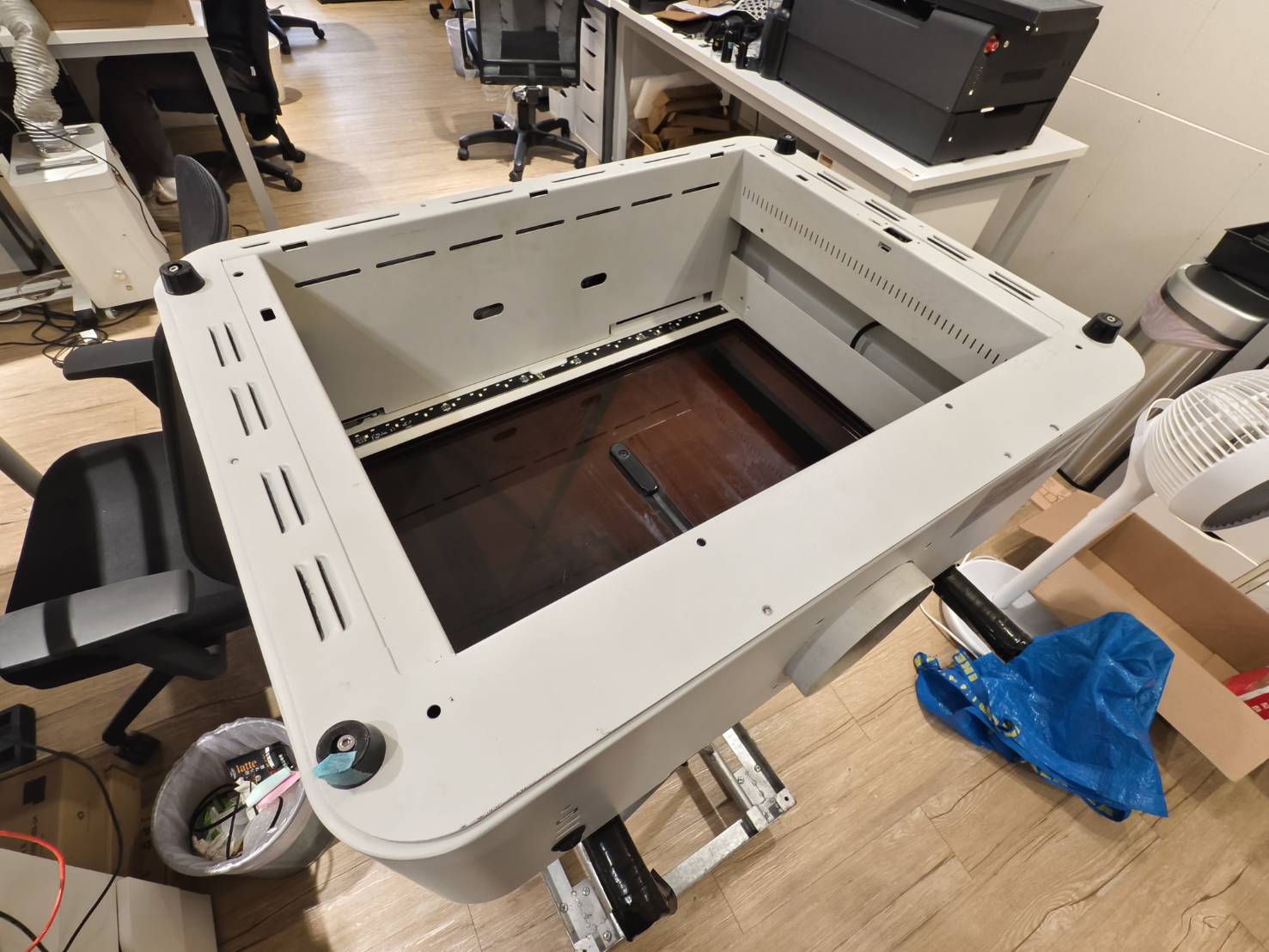

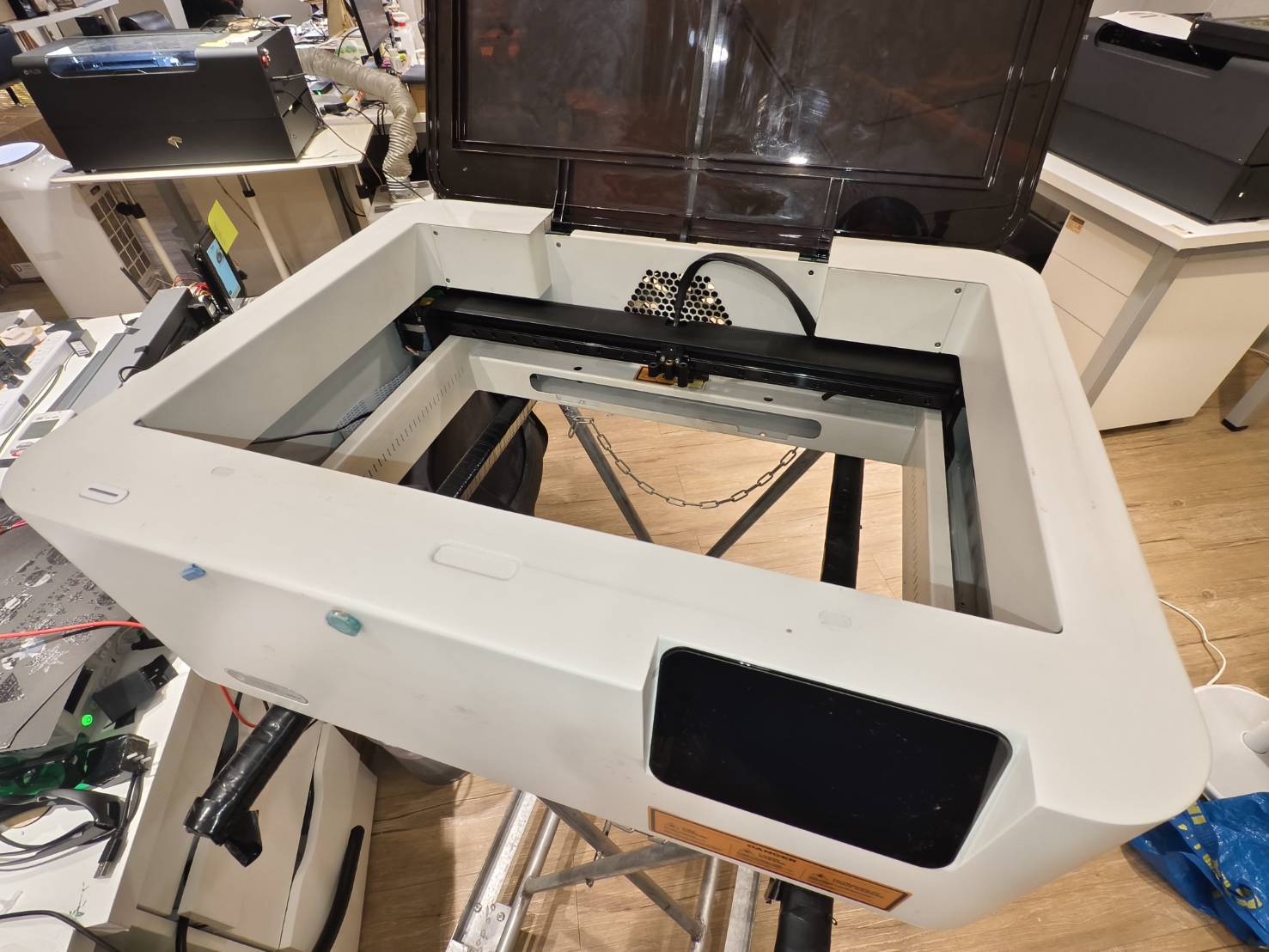

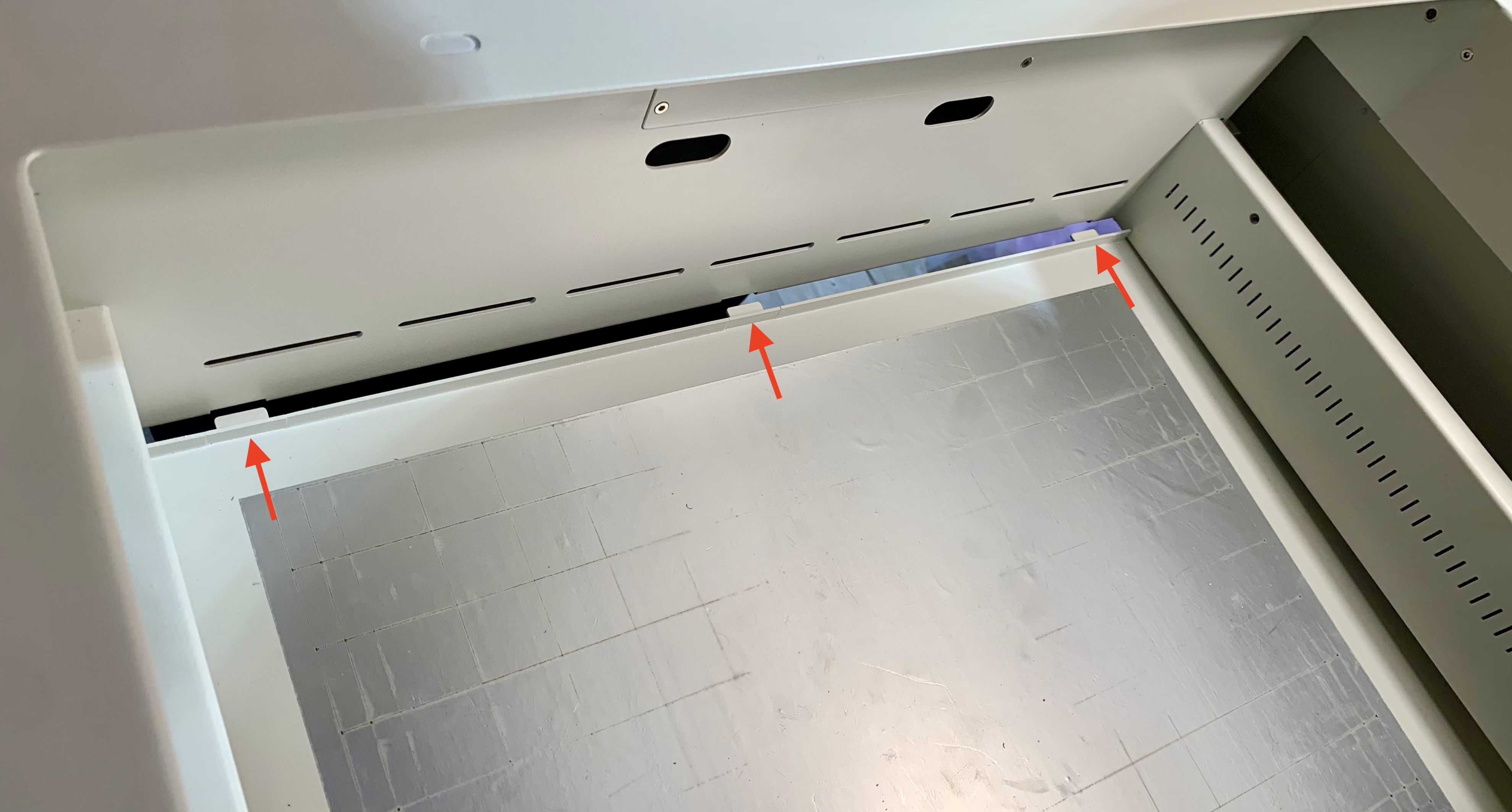

Til het bovenste frame met beide handen op en plaats het op de nokken.
(Let op dat de kabels niet bekneld raken tussen de frames.)
Voorbeeld van een frame dat op de nokken rust:

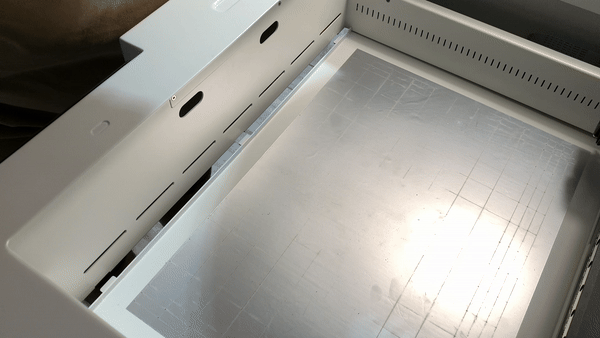

Voorbeeldvideo van het optillen (De video is opgenomen binnenin de machine):
Stap 18
Verwijder het witte wiel aan de rechterkant. (2,5mm inbussleutel)
Stap 19
Steek de nieuwe tandriem (gesloten type) door de opening aan de rechterkant in het X-as metalen frame en plaats deze vervolgens om de witte spanrol (met de tanden naar binnen gericht). Duw de poelie en riemsamenstel terug in het metalen frame en bevestig deze met een schroef.
Stap 20
Draai de riemschroef weer vast en zorg ervoor dat de riem is geplaatst zoals getoond in de video.
De andere kant van de riem moet zich binnen de X-as bevinden.
Stap 21
Plaats het andere uiteinde van de riem om de X-as motor.
(Gebruik de achterkant van een schroevendraaier om kracht op de riem uit te oefenen en duw de modulehouder om de riem te verplaatsen. De riem moet geleidelijk om de motorpoelie komen te liggen.)
Stap 22
Test handmatig of de beweging gesynchroniseerd verloopt en zorg ervoor dat de getande zijde naar binnen is gericht. Als de beweging niet gesynchroniseerd verloopt, ga dan terug naar Stap 18 om te controleren of de installatie correct is uitgevoerd.
Stap 23
Herstel de positie van het bovenframe.
Let op: de gemarkeerde schroefgaten moeten naar het werkgebied gericht zijn.
Het frame herstellen:
Stap 24
Draai de zijschroeven vast.
Stap 25
Draai de machine om. Draai alle schroeven aan de onderkant vast.
Let op: de gemarkeerde voet en schroef moeten zich in een positie dicht bij de USB-poorten bevinden.
Aanbeveling:
Het is beter om de schroeven eerst niet volledig vast te draaien, omdat sommige schroeven mogelijk niet uitgelijnd zijn en niet kunnen worden ingedraaid. Daarom wordt aanbevolen om alle schroeven pas vast te draaien nadat alle schroeven zijn geïnstalleerd.
Stap 26
Draai de machine om. Beweeg de modulehouder heen en weer om te controleren of deze vrij kan bewegen.
|
|
Stap 27
Probeer de rubberen voetschroef bij de USB-poorten los te draaien en probeer de modulehouder opnieuw te bewegen.
Stap 28
Houd de beugel op zijn plaats en draai de tap in het midden linksom om de beugel met de Z-asmotor te installeren.
Stap 29
Breng de zwarte stickers aan op de bovenkant van de assen. Als de stickers niet beschikbaar zijn, sla deze stap dan over omdat ze optioneel zijn.
Stap 29.1
Installeer het lager bovenop de tap. Als u dit lager niet heeft, sla deze stap dan over.
Stap 30
Installeer het bovenframe van de modulebehuizing opnieuw. (1,5mm inbusschroef * 4 stuks)
Stap 31
Plaats de basis op een tafel en zorg ervoor dat de pennen iets uitsteken boven het tafelblad.
Stap 31.1
Til de machine onder een lichte hoek op om de sponningen aan de voorkant van de machine uit te lijnen met de pennen op de basis. Steek de pennen erin en plaats vervolgens de machine op het tafelblad.
Stap 31.2
Draai deze schroeven weer vast om de basis te bevestigen.
Stap 32
Installeer de luchtslang opnieuw.
Stap 33
Installeer de veer op de X-as riem opnieuw.
Stap 34
Sluit deze kabels weer aan.
#END
