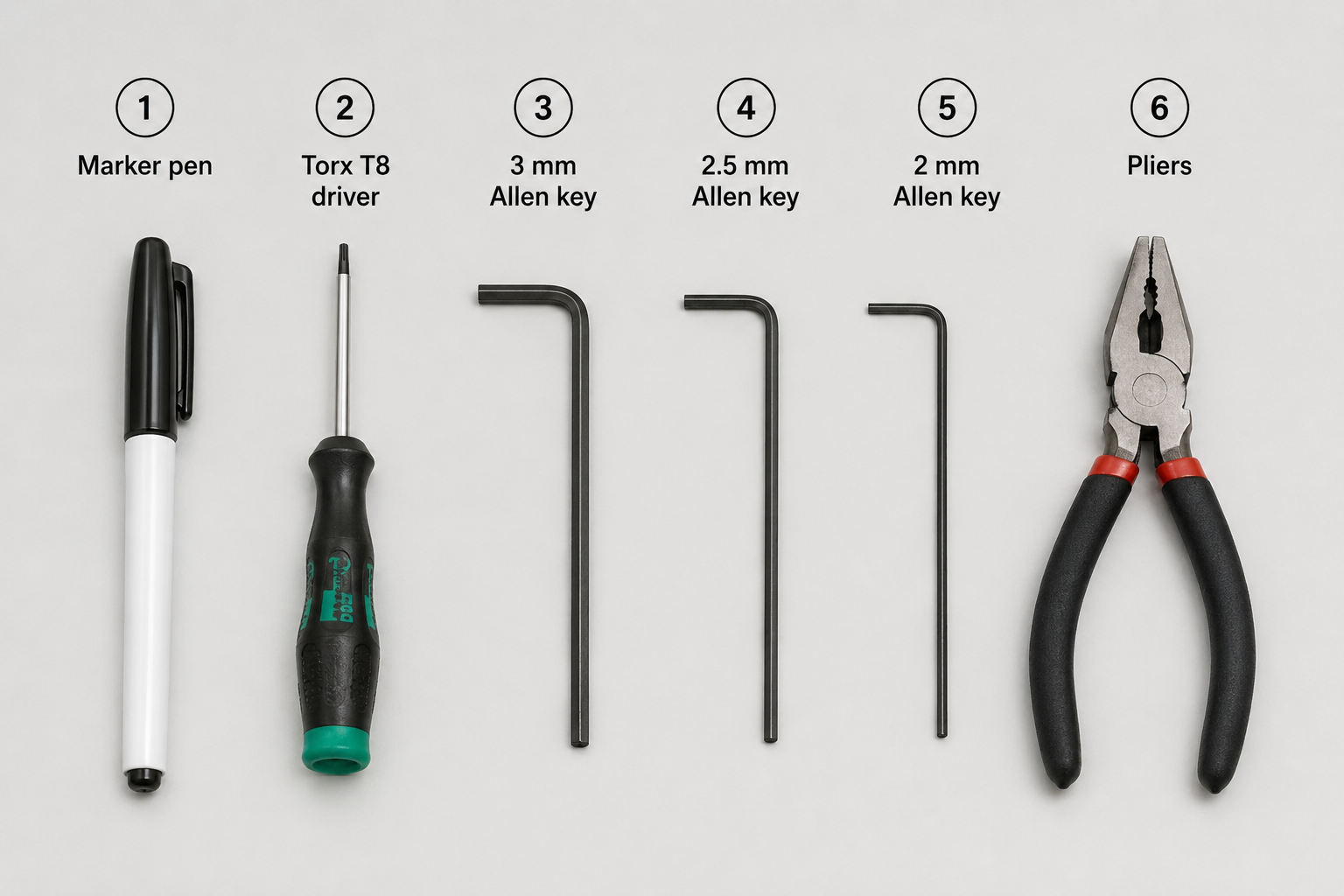

Gereedschap
| 1 | Markeerstift |
| 2 | Torx T8 schroevendraaier |
| 3 | 3 mm inbussleutel |
| 4 | 2,5 mm inbussleutel |
| 5 | 2 mm inbussleutel |
| 6 | Tang |
Stap 1
Schakel het apparaat uit en trek de stekker uit het stopcontact.
Draai het apparaat om zodat u de onderkant kunt zien.
Stap 2
Markeer de rubberen voet en schroef die zich dicht bij de USB-poort bevinden.
Het doel van het markeren is dat de schroef van deze voet korter is dan de andere en op dezelfde positie moet blijven.
Stap 3
Draai deze schroeven aan de onderkant los.
(T8 schroef x 6 stuks & 3mm inbusschroef x 4 stuks)
Stap 4
Draai de machine om en verwijder de schroeven aan de zijkant. (T8 schroef x 2 stuks)
Stap 5

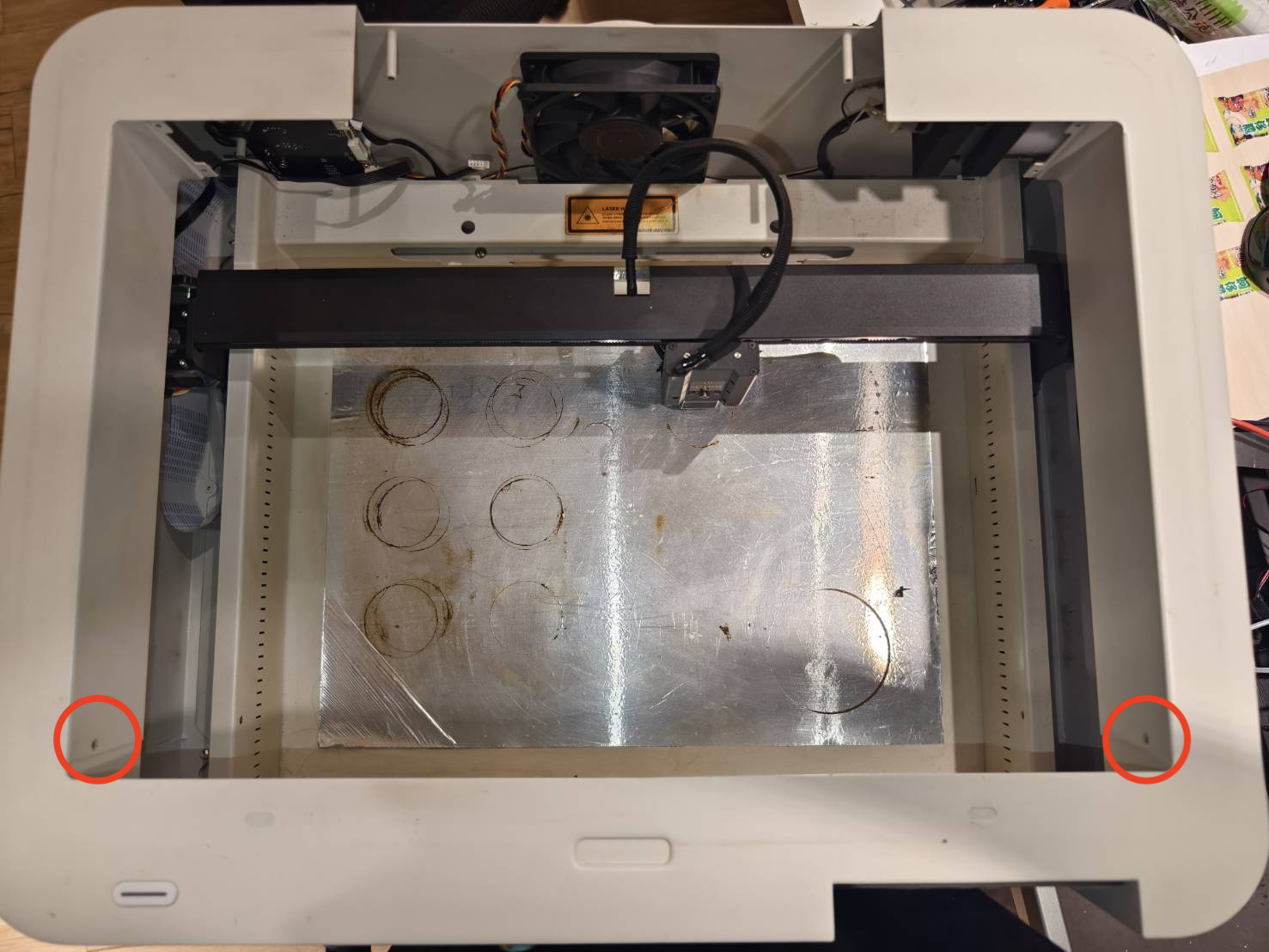

Markeer de schroefgaten aan beide zijden met de pen.
Deze markering helpt de juiste oriëntatie tijdens het opnieuw monteren te waarborgen. De gemarkeerde zijden moeten naar het werkgebied gericht zijn.
Stap 6
Verwijder de schroeven. T8 schroef x 8 stuks (De plaat en deurklep zijn met elkaar verbonden.)
Stap 7
Schuif de plaat en deurklep een beetje naar voren.
Stap 8
Verwijder de Y-as motorkabel. (Het is gemakkelijker om de camerakabel te verwijderen nadat deze kabel is weggenomen.)
Stap 9
Verwijder de camerakabel.
Let op: er zit een klem die de kabel vergrendelt. Open de klem om de camerakabel te verwijderen.
Klem vergrendeld:
Klem ontgrendeld:
Trek de kabel eruit:
Stap 10
Verwijder de plaat en deurklep.
Stap 11

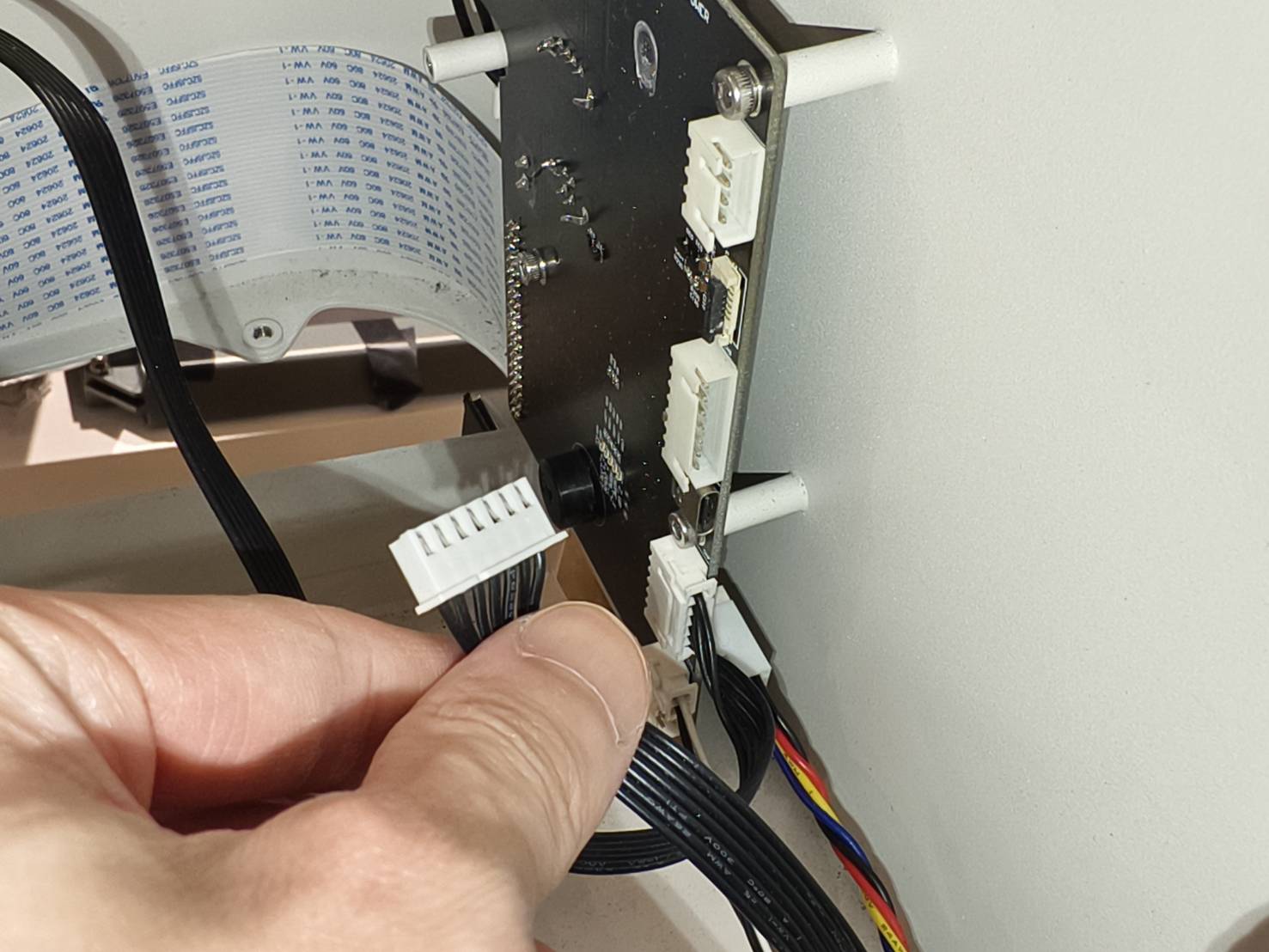

Ontkoppel de 7-pins kabel.
Stap 12
Til de achterzijde van het bovenste chassis op en laat deze op het onderste chassis rusten.
Stap 13
Zoek de Y-as en maak de koppeling en de as los. (2mm inbusschroef x 4 stuks)
Stap 14
Maak de railsteunbeugel los en schuif deze opzij. (3mm inbusschroef x 3 stuks)
(Deze steun blokkeert een schroef van de Y-as motor.)
Stap 15
Verwijder de Y-as motor uit het systeem. (2,5mm inbusschroeven x 4 stuks)
Stap 16
Verwijder de koppeling van de Y-as motor.
(Gebruik een tang als de koppeling vastzit op de as van de Y-as motor.)
Stap 17
Bevestig de koppeling op de as van de nieuwe Y-as motor. (2,0mm inbusschroeven x 2 stuks)
Stap 18
Installeer de nieuwe Y-as motor. (2,5mm inbusschroeven x 4 stuks)
Stap 19
Bevestig de koppeling aan de lange as. (2,0mm inbusschroeven x 2 stuks)
Stap 20
Schroef de railsteun vast. (3mm inbusschroef x 3 stuks)
Stap 21
Monteer de riem op de poelie.
(U kunt de achterkant van een schroevendraaier of uw vinger gebruiken om de riem op de poelie te geleiden terwijl u de laserkop langzaam beweegt. De riem moet geleidelijk om de poelie van de motor lopen.)
Stap 22
Plaats het bovenste chassis terug in de oorspronkelijke opstelling. Zorg ervoor dat beide kabels, de 7-pins kabel en de nieuwe Y-as motorkabel, naar boven zijn geleid.
Beweeg de laserkop voorzichtig rond en controleer of deze soepel beweegt, vooral voor de Y-as.
Zo niet, til dan de achterzijde (Stap 12) opnieuw op en controleer de Y-as riem of de koppeling van Stap 18 to Stap 21.
Stap 23
Herplaats de zijschroeven (T8 schroef x 2 stuks). Zorg ervoor dat de gemarkeerde zijde zich binnen het werkgebied bevindt.
Stap 24
Draai de machine om. Draai alle schroeven aan de onderkant vast.
Let op: de gemarkeerde rubberen voet en kortere schroef moeten in de buurt van de USB-poorten worden teruggeplaatst.
Suggestie:
Het is beter om de schroeven eerst niet volledig vast te draaien, omdat sommige schroeven mogelijk niet goed uitgelijnd zijn en niet correct kunnen worden vastgedraaid of in de schroefgaten kunnen worden gestoken. Daarom wordt aanbevolen om alle schroeven pas vast te draaien nadat alle schroeven zijn geïnstalleerd.
Stap 25
Draai de machine om en sluit de 7-pins kabel weer aan op de printplaat.
Stap 26
Plaats de plaat en deurklep terug bovenop de machine. Laat voldoende ruimte om er met uw handen bij te kunnen.
Stap 27
Steek de camerakabel in de printplaat.
Let op: het metalen oppervlak van de camerakabel moet naar de printplaat gericht zijn.
Het metalen oppervlak van de camerakabel:
Het metalen oppervlak moet naar de printplaat gericht zijn:
Steek de kabel erin:
Vergrendel de klem:
Stap 28

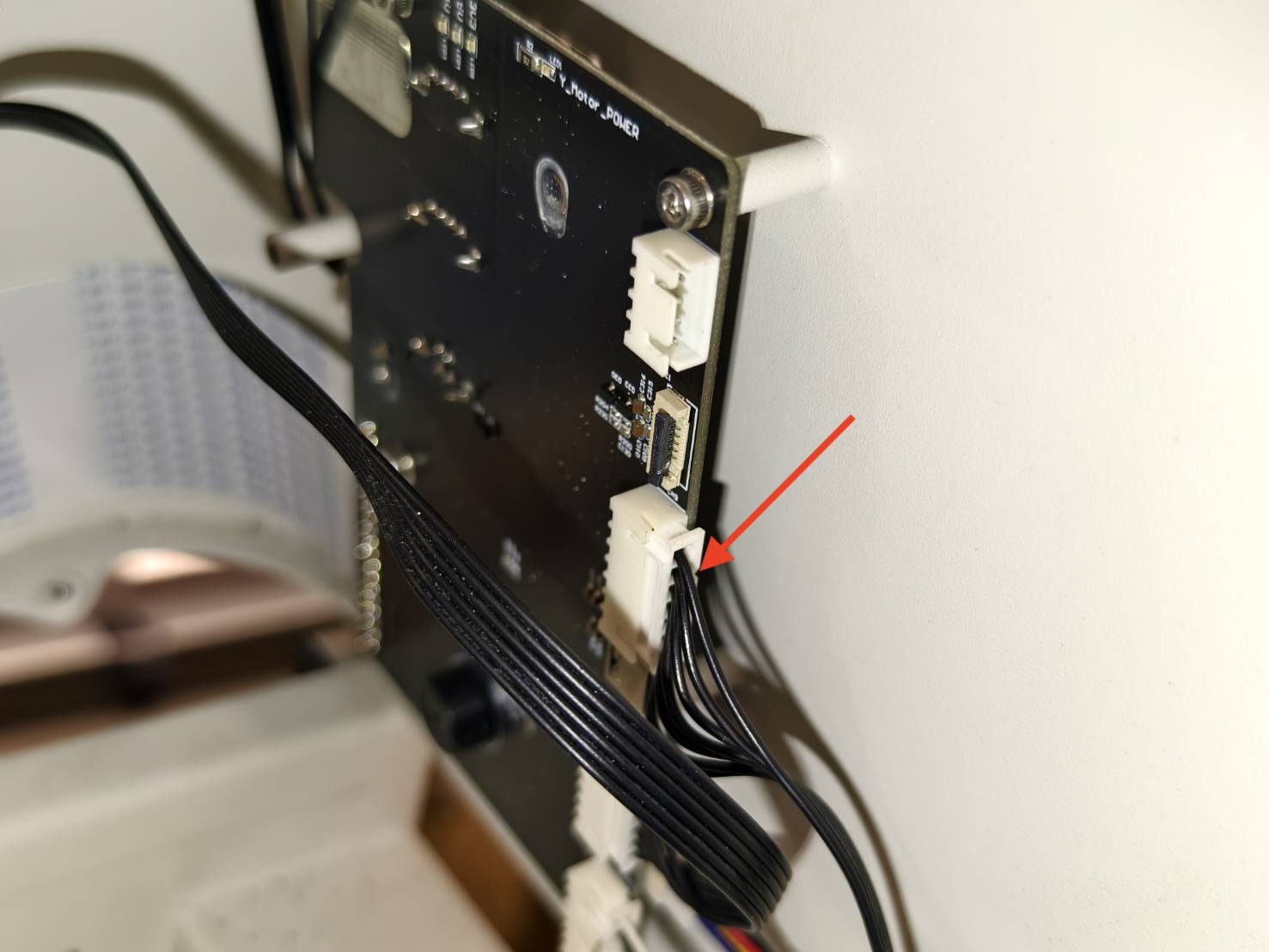

Sluit de motorkabel aan.
Stap 29 - Schuif de plaat terug en draai de schroeven vast
Schuif de plaat terug en draai de schroeven vast. (T8 schroef x 8 stuks)
Stap 30

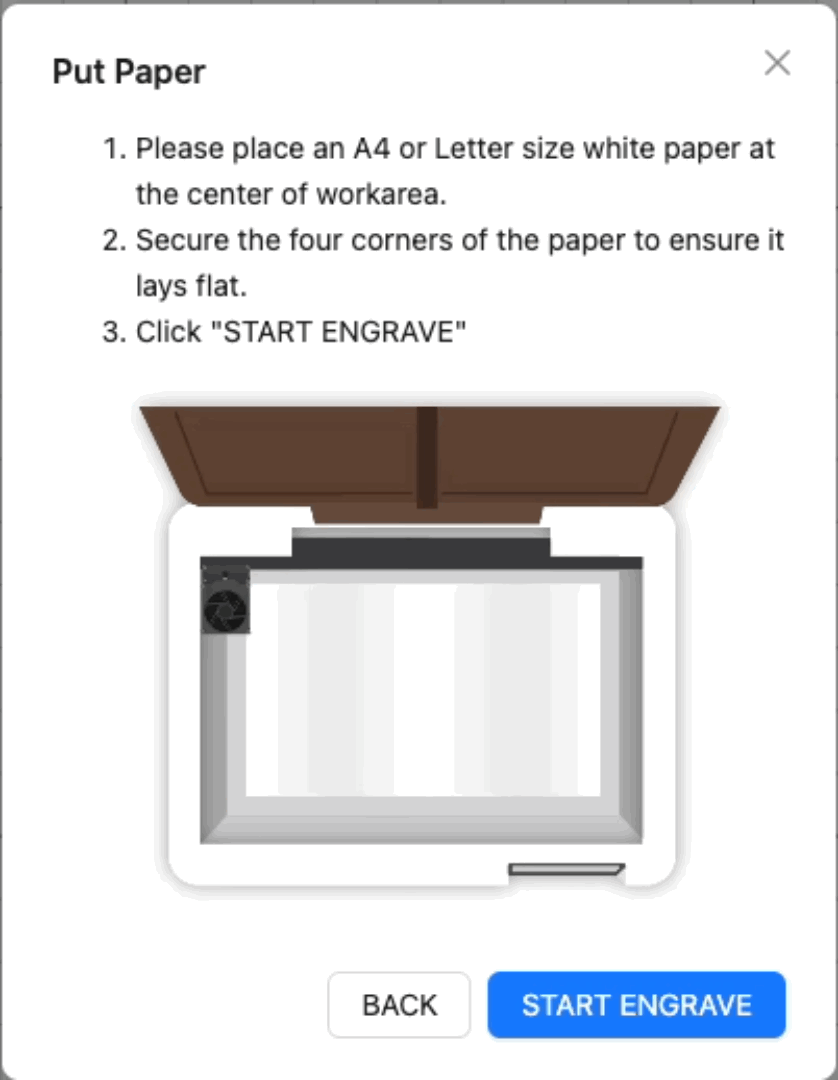

Zodra u de bovenstaande stappen hebt voltooid, is de Y-asmotor succesvol vervangen. Aangezien de stappen het verplaatsen van de deurklep en camera omvatten, dient u als laatste stap de camerakalibratie uit te voeren voordat u de machine weer in gebruik neemt.
U kunt deze pagina raadplegen: Camerakalibratie
