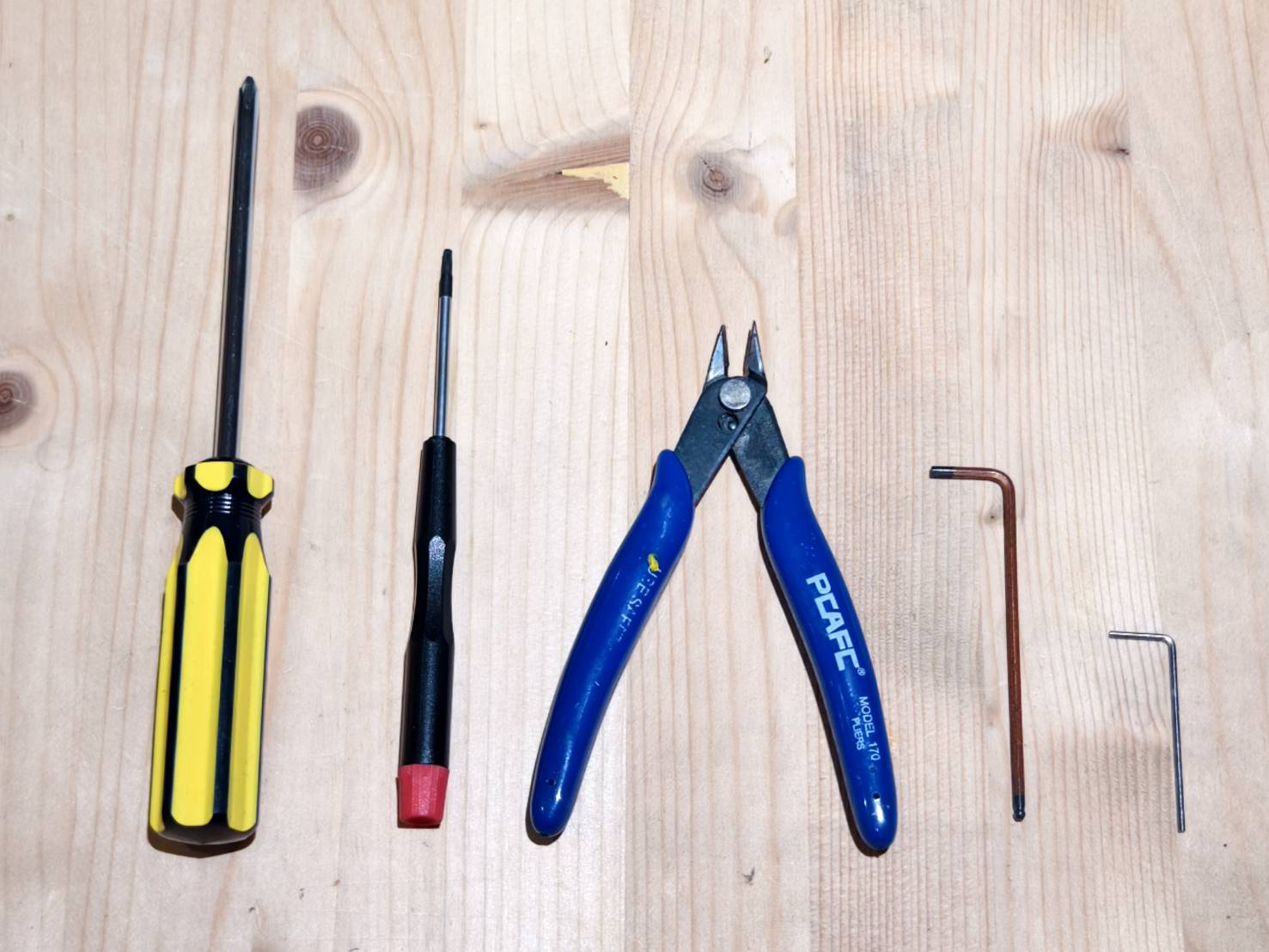

Gereedschap
| 1 |
Kruiskopschroevendraaier |
| 2 |
Torx T8 schroevendraaier |
| 3 |
Zijkniptang |
| 4 |
2,5 mm inbussleutel |
| 5 |
1,5 mm inbussleutel |
Stap 1

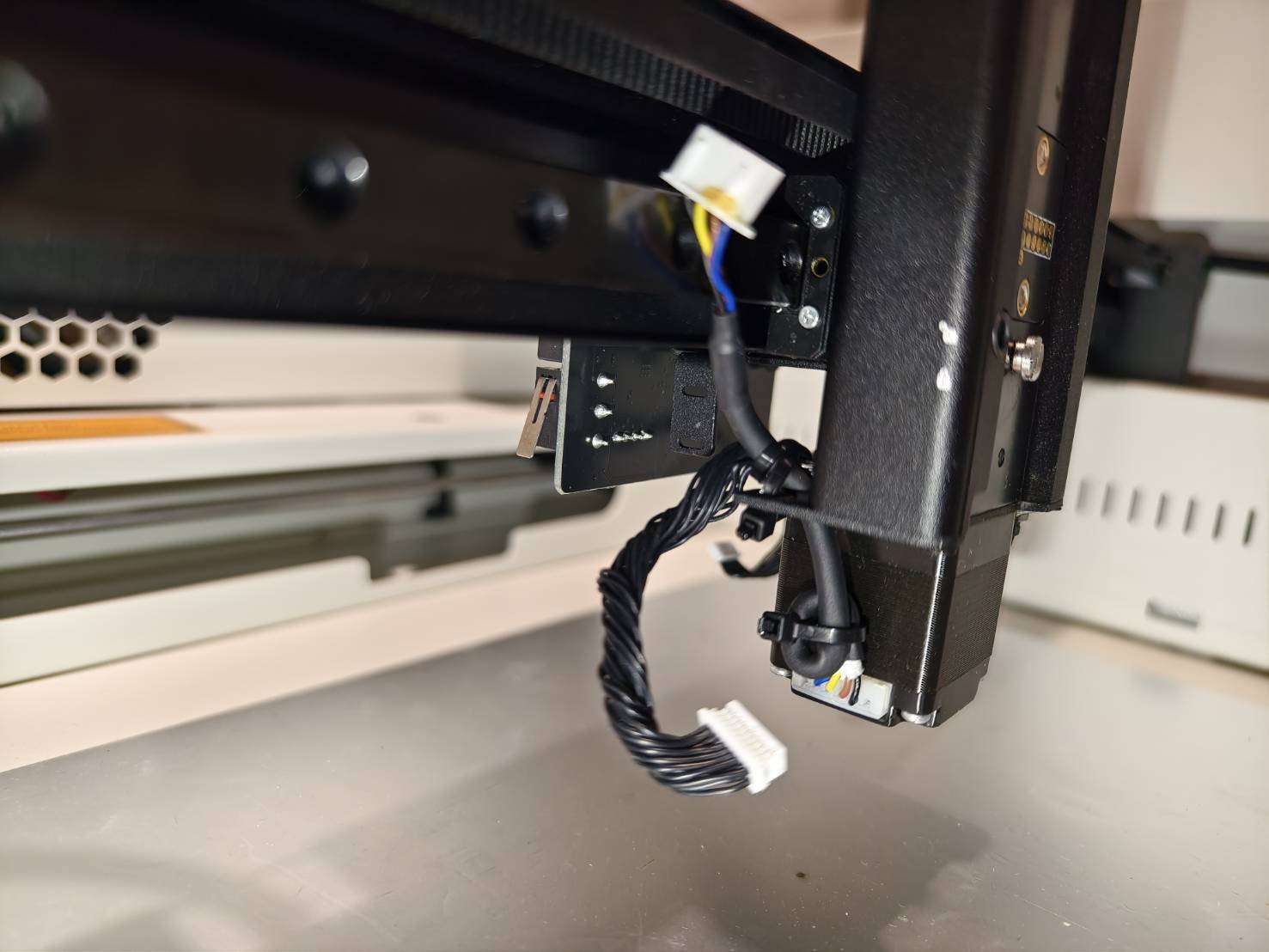

Koppel de drie kabels los zoals aangegeven in de onderstaande afbeelding.
Stap 2
Gebruik een inbussleutel om de riemspanner van de X-as riem te verwijderen.
Stap 3

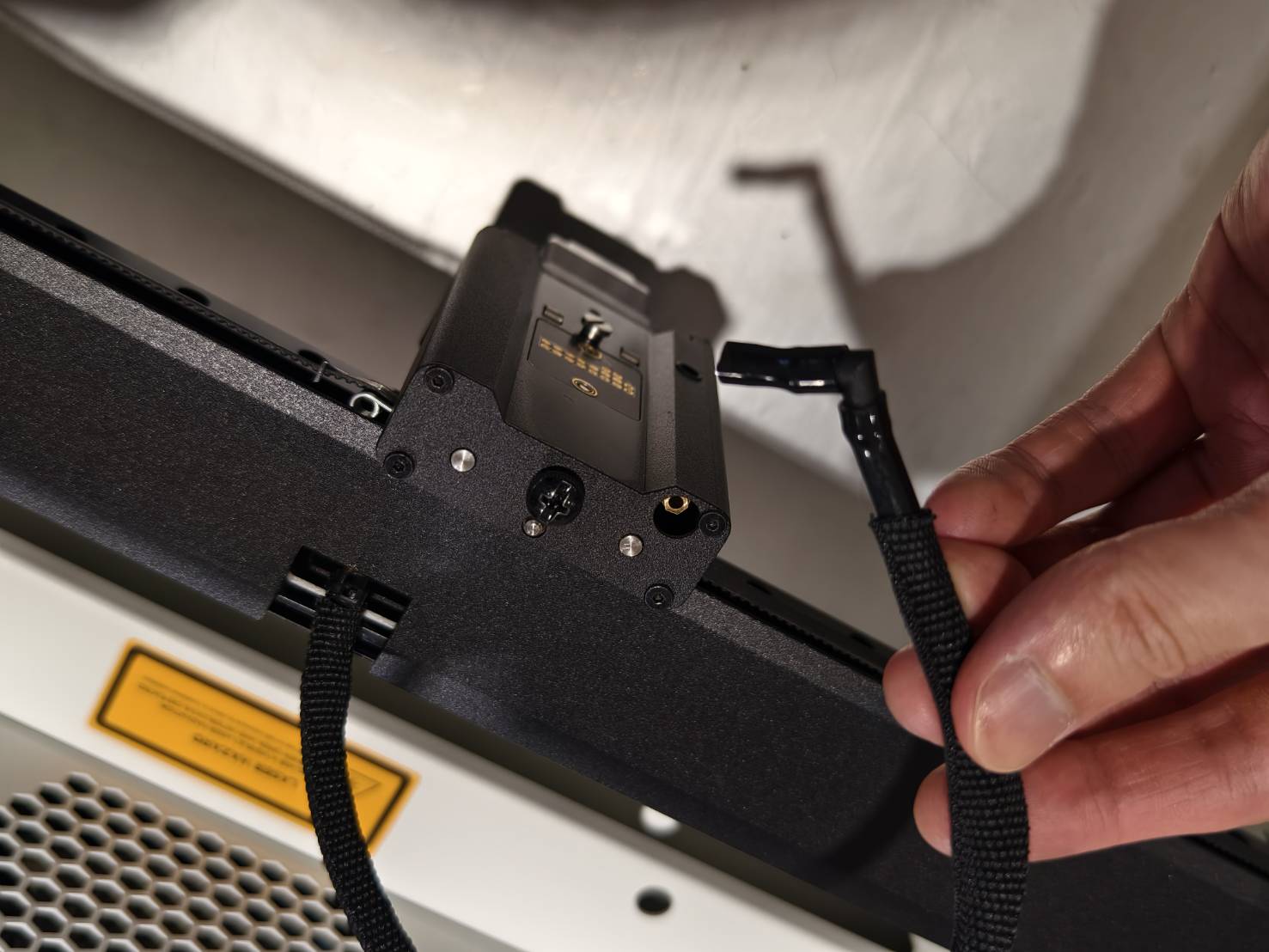

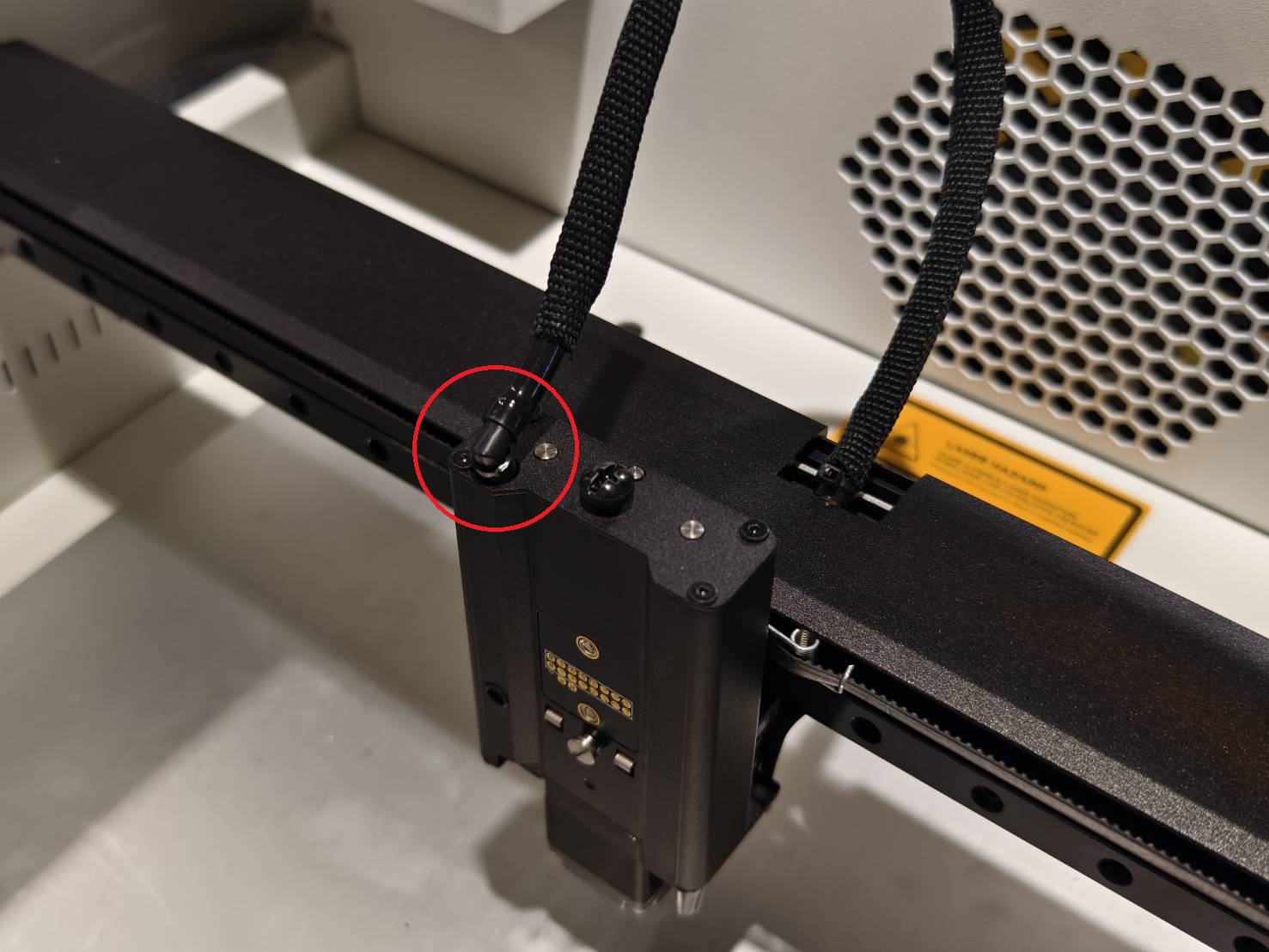

Maak de luchtslang met de L-vormige koppeling los van de modulehouder.
Stap 4

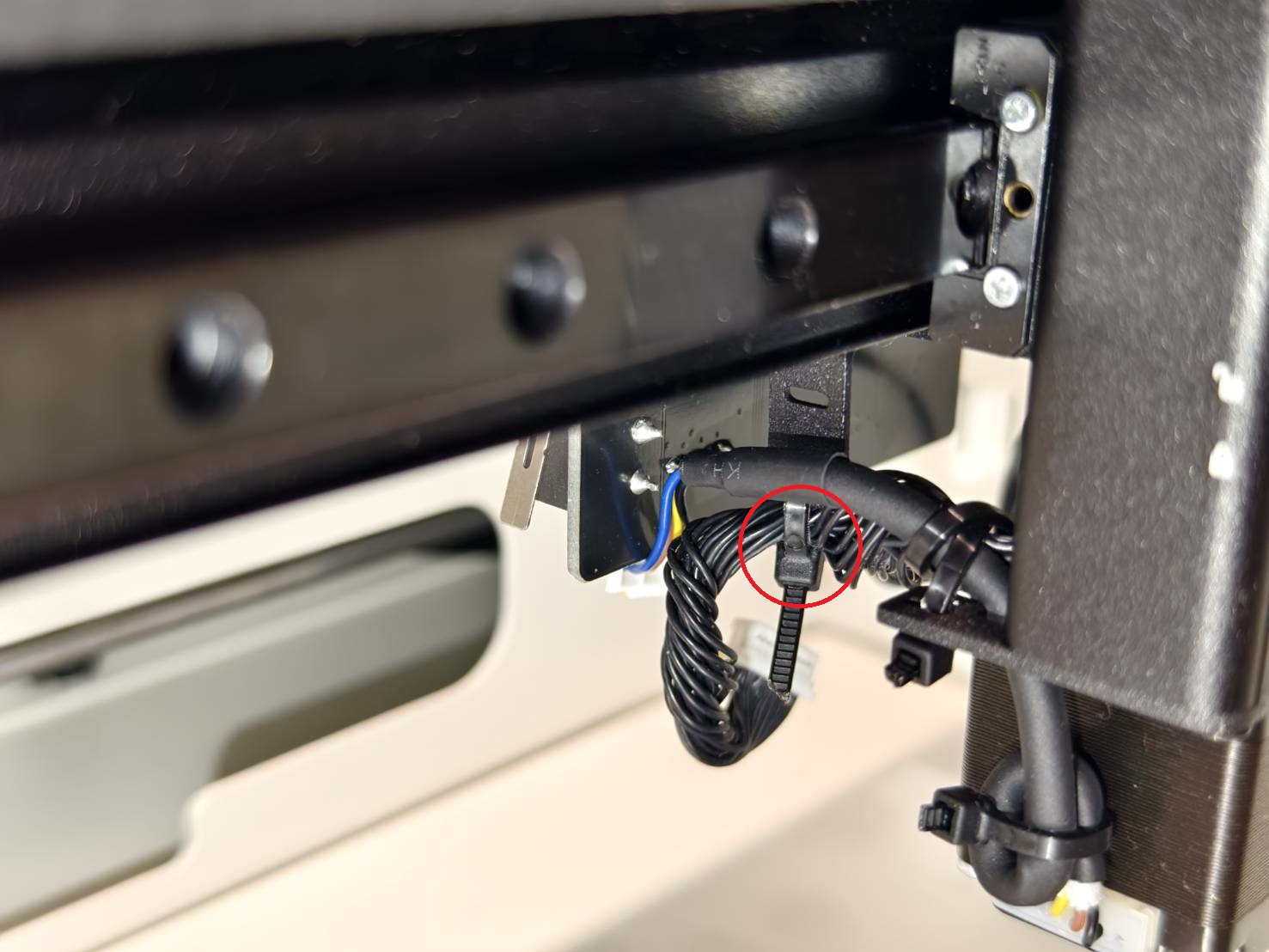

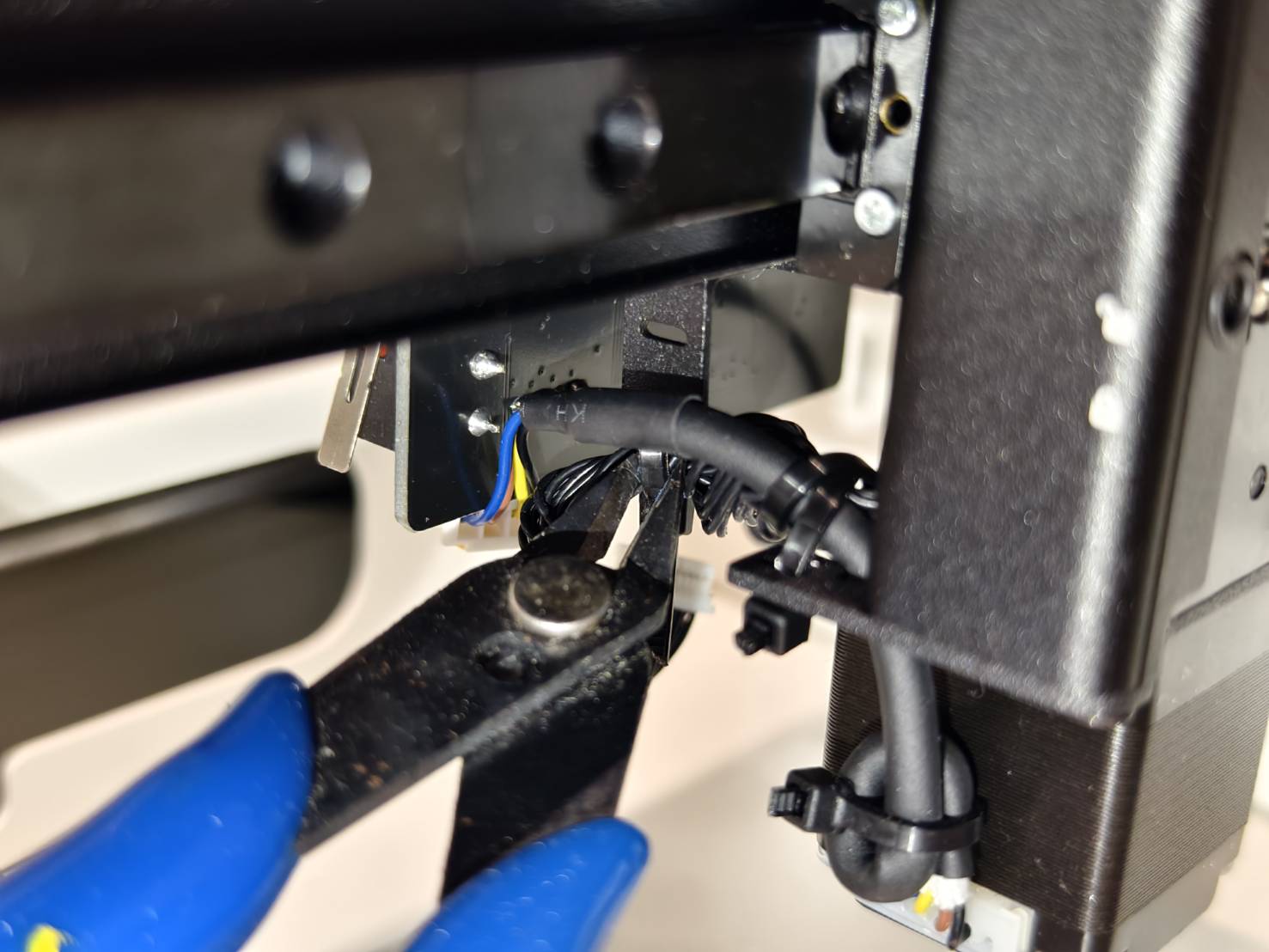

Knip de kabelbinder door die de 20-pins kabel aan de achterkant van de modulehouder vasthoudt.
Stap 5
Draai deze twee schroeven los om de metalen basis te verwijderen.
Stap 5.1
Verwijder de metalen basis door de machine iets op te tillen en de basis er direct uit te halen.
Stap 6

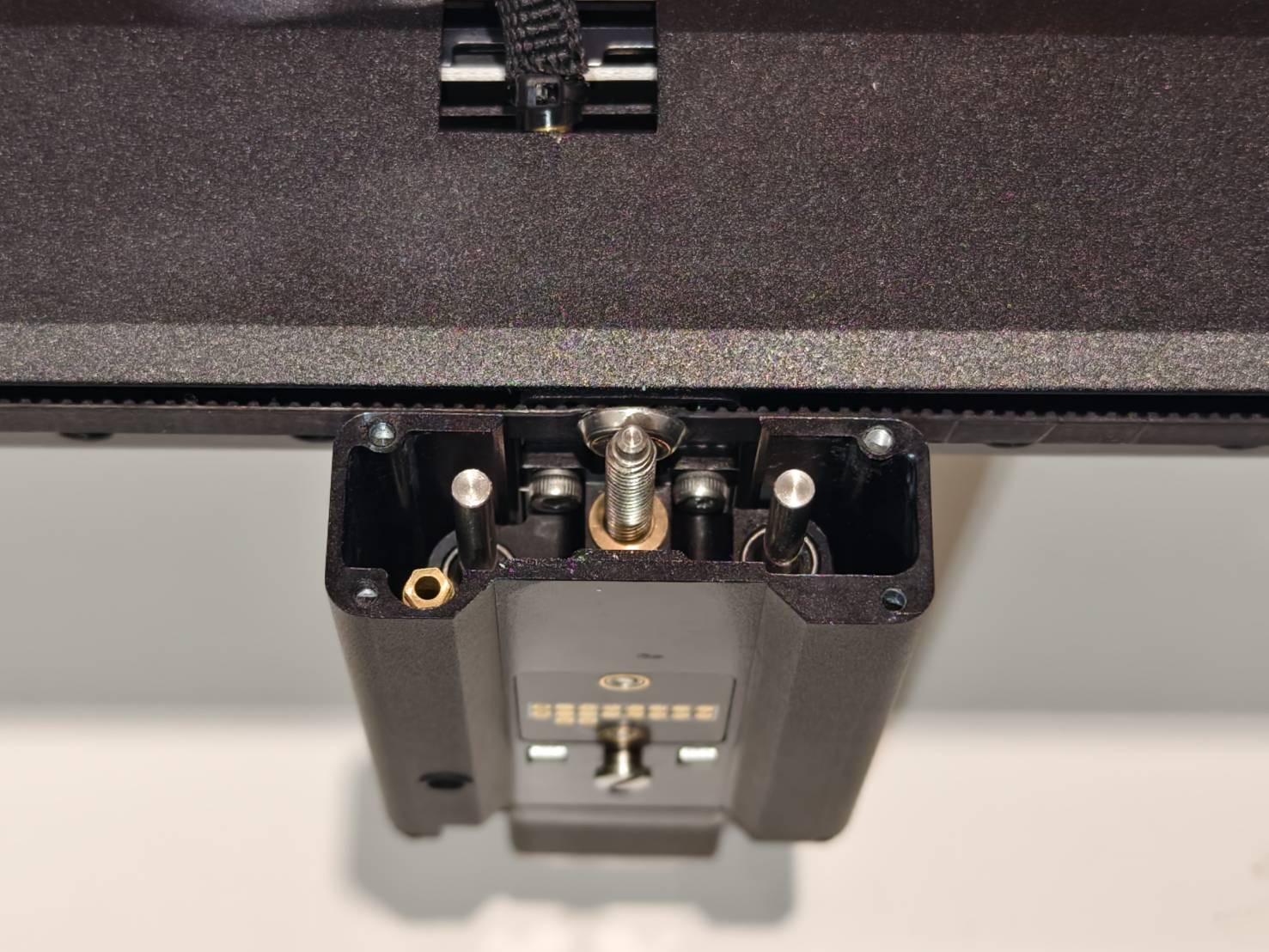

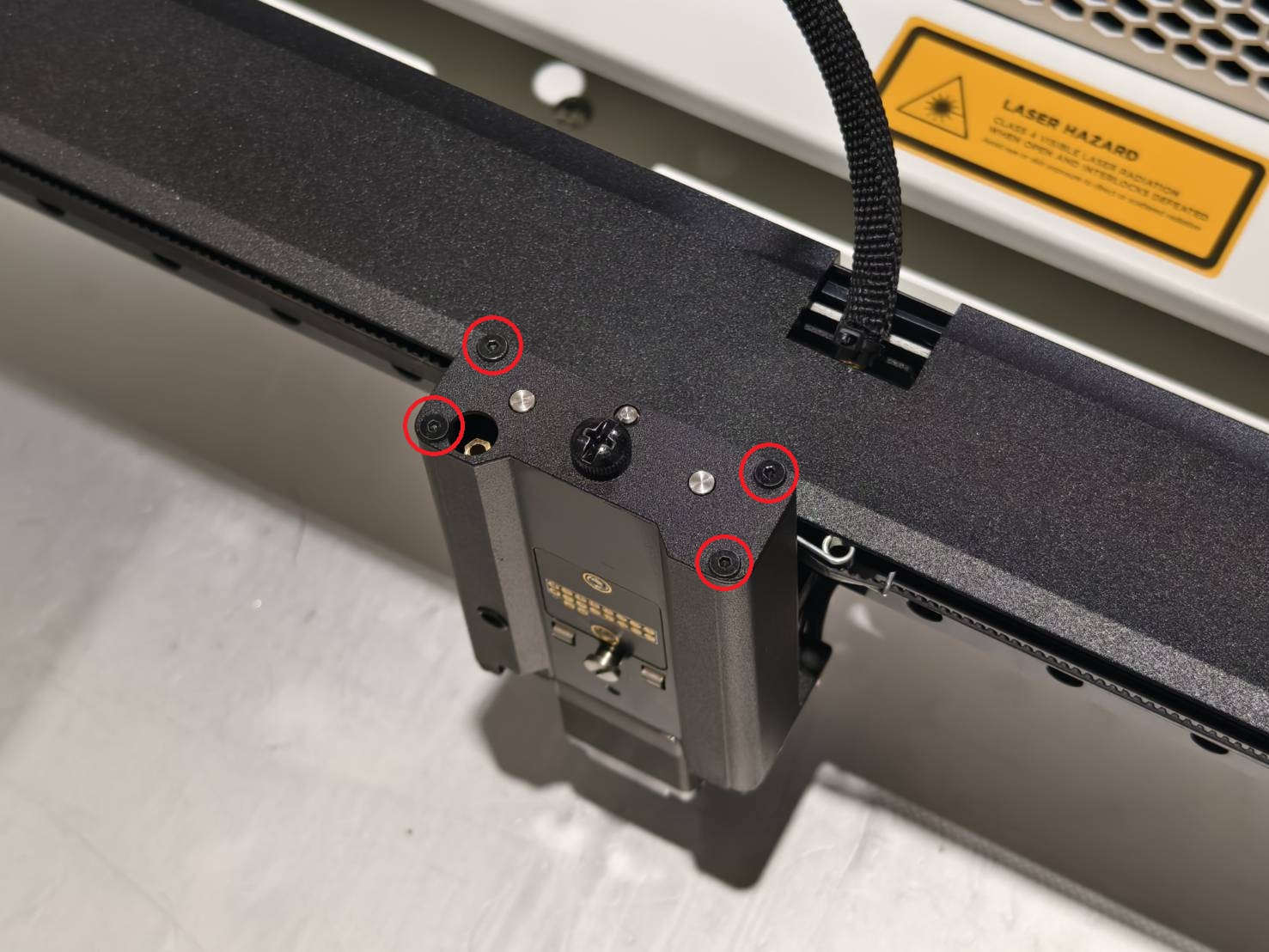

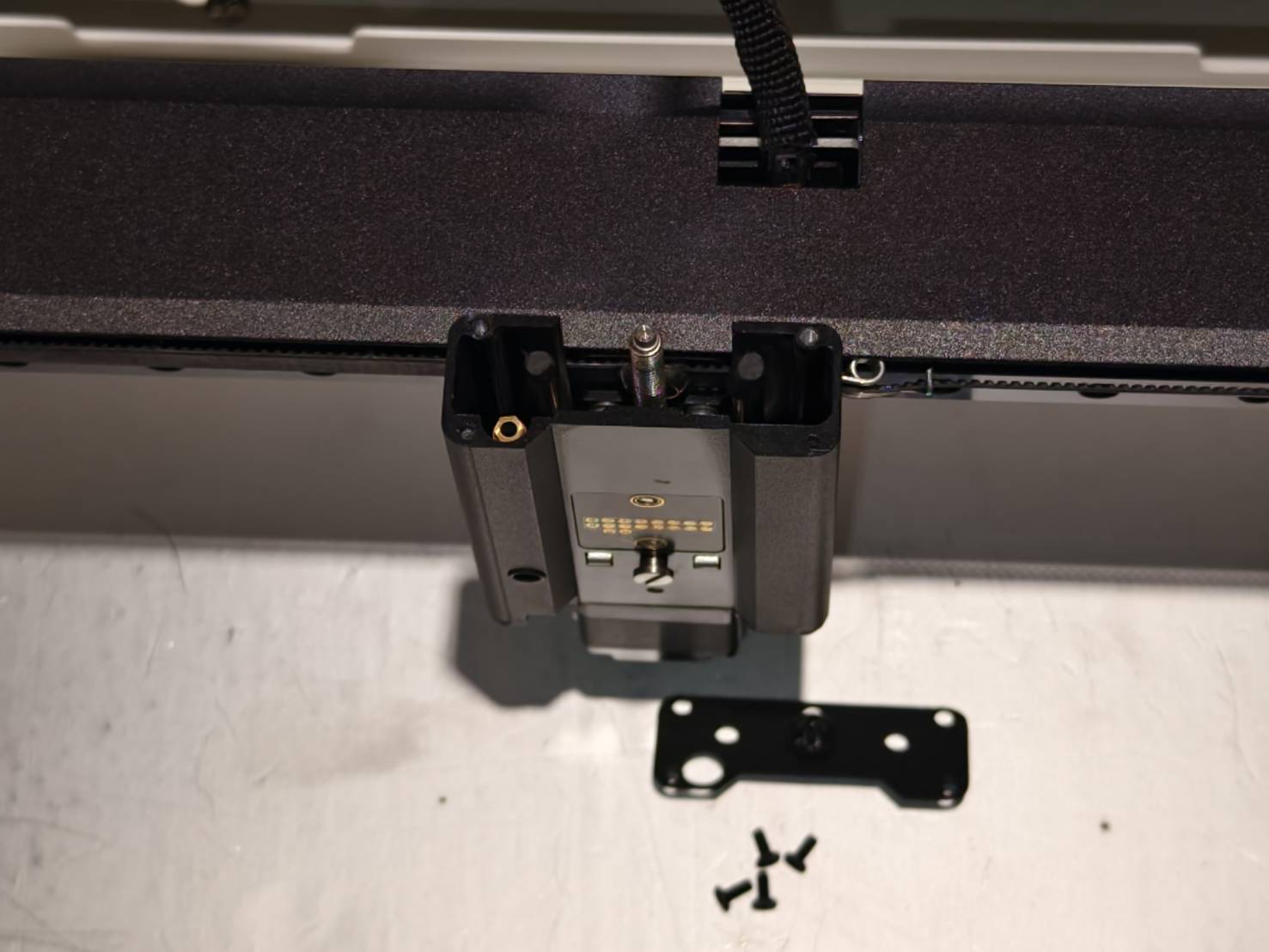

Verwijder het bovenste frame van de modulehouder. (1,5 mm inbusschroef * 4 stuks)
Stap 7

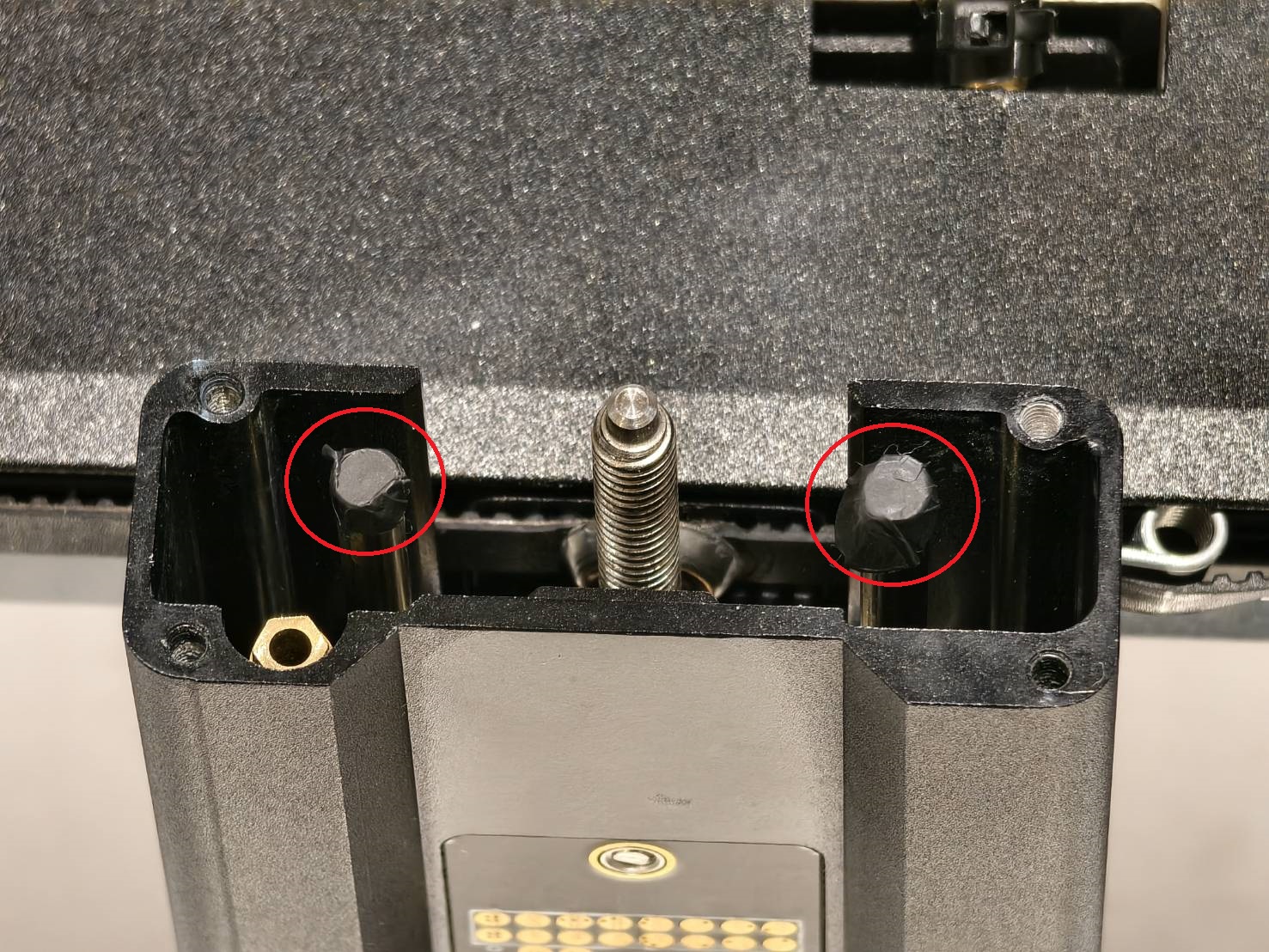

Verwijder de twee zwarte stickers van de bovenkant van de assen.
Als uw machine niet de stickers heeft zoals op de onderstaande afbeelding, ga dan direct door naar Stap 8.
Stap 8
Draai de centrale bout rechtsom om de volledige beugel met de Z-as motor te verwijderen.
Stap 9

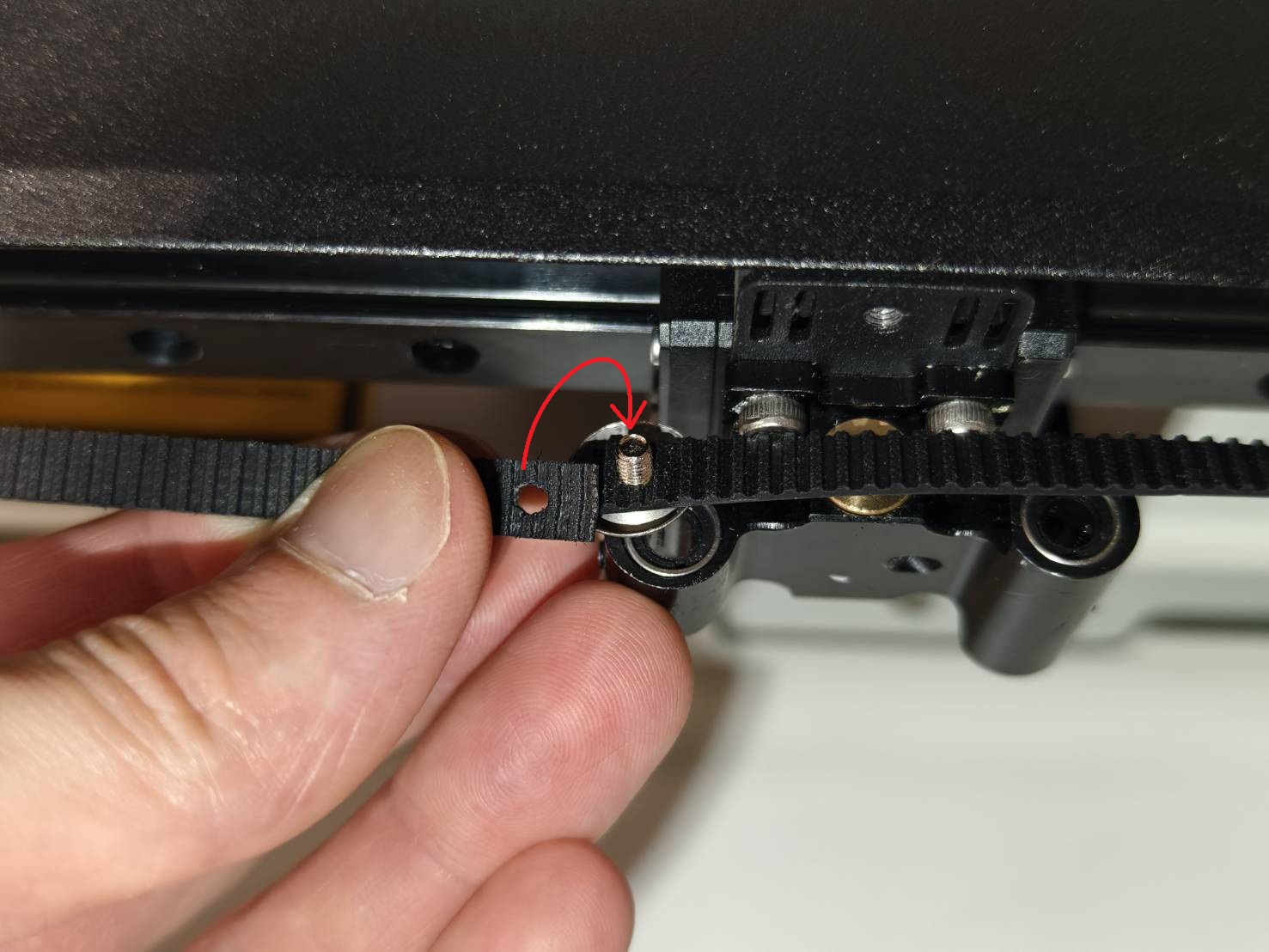

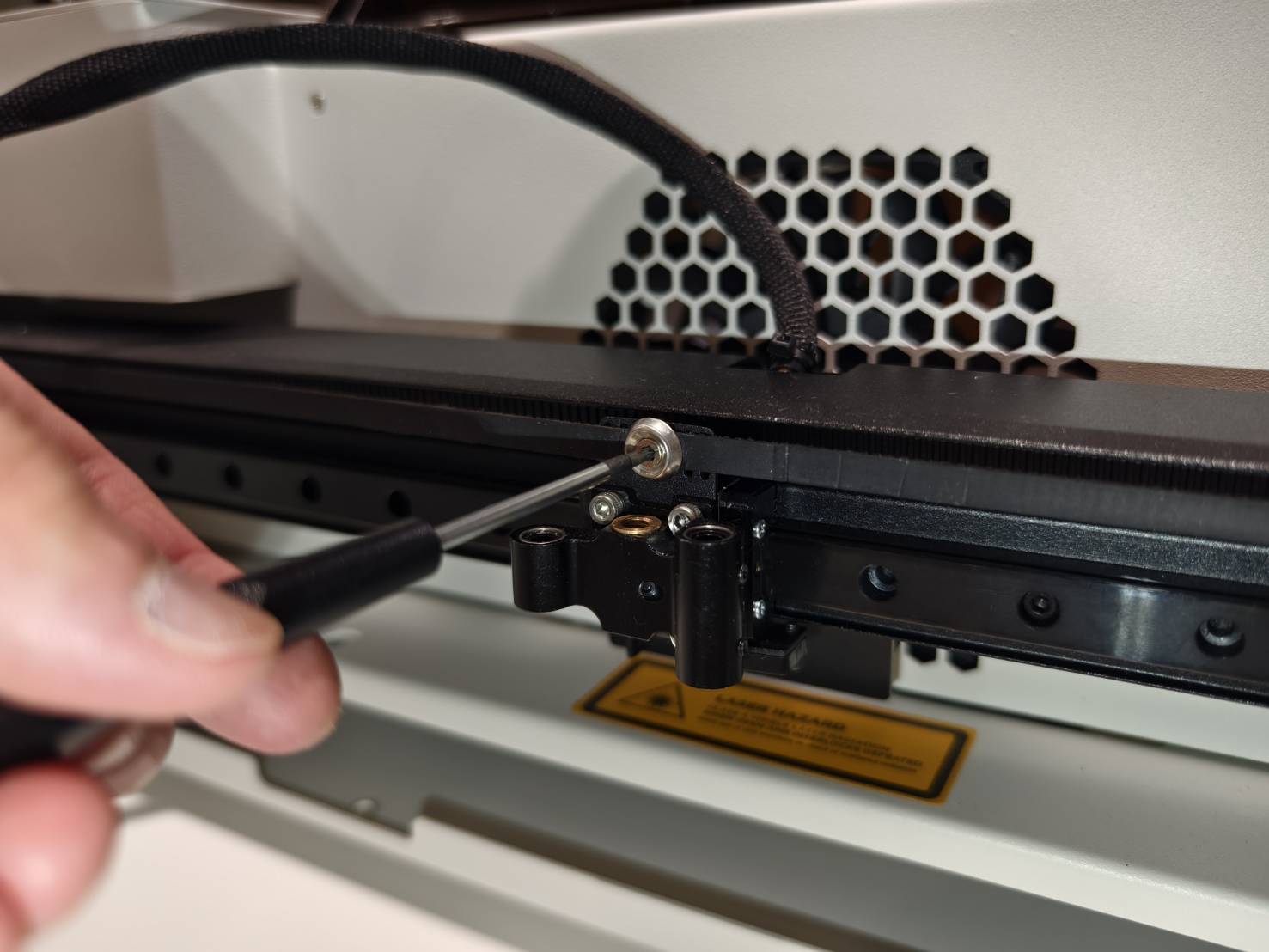

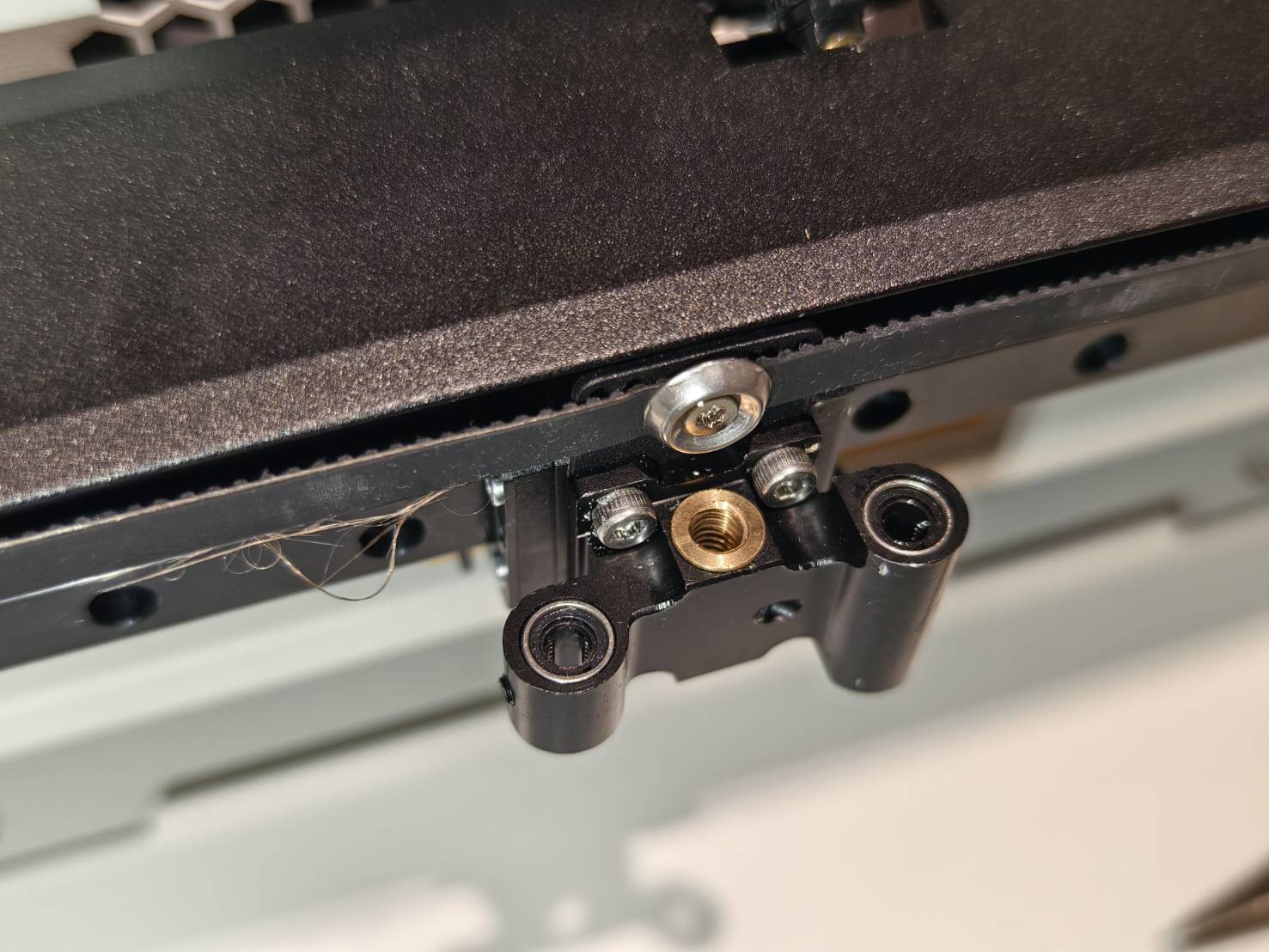

Draai de riemschroef los. Houd de riem vast tijdens het losdraaien om te voorkomen dat deze losraakt.
Stap 9.1

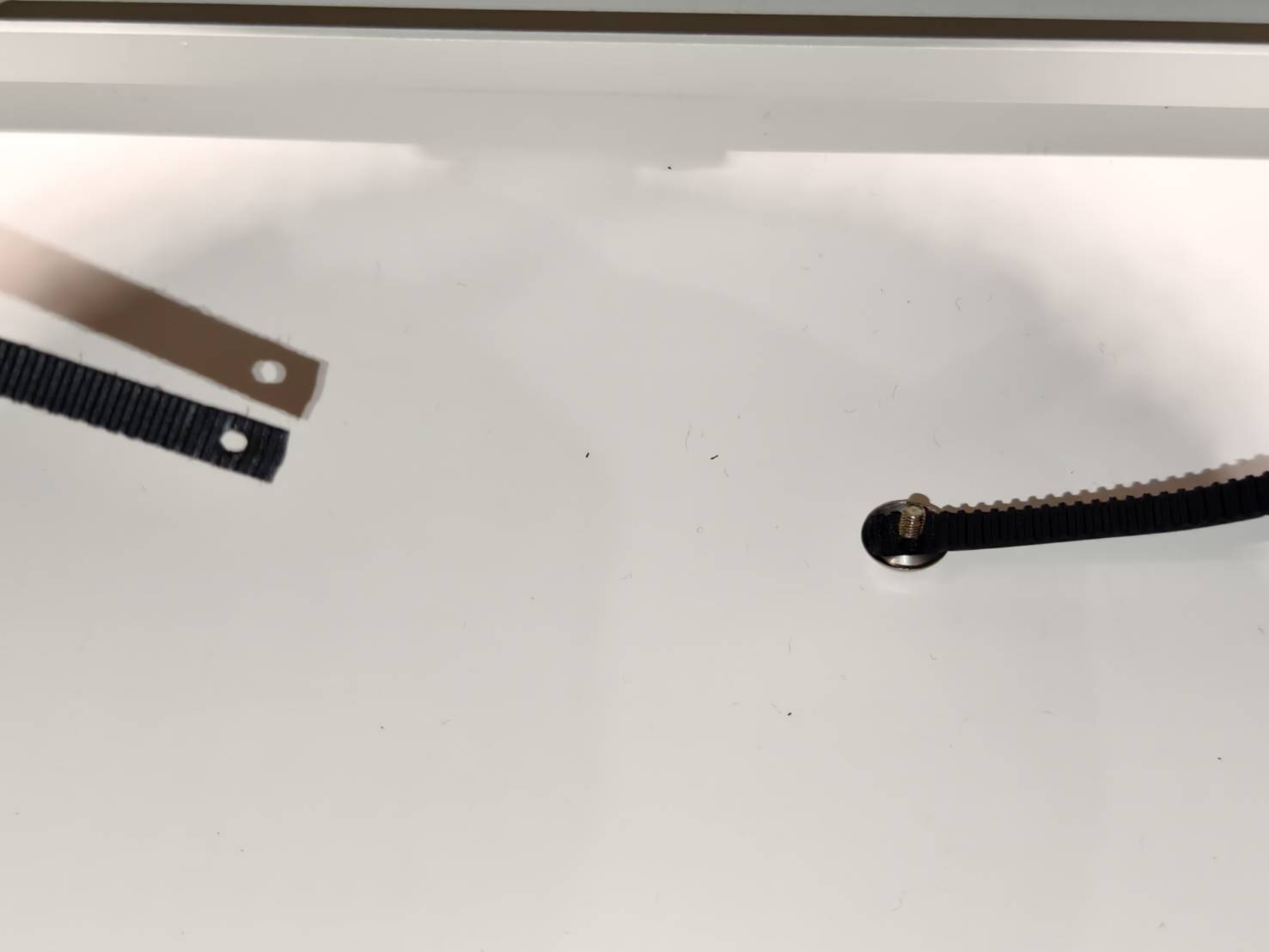

Als uw riem is losgeraakt zoals hier getoond, is de enige oplossing om de twee zijden met kracht naar elkaar toe te trekken en de schroef opnieuw in de gaten te plaatsen.
Zorg ervoor dat de getande zijde van de riem naar de binnenkant van het frame is gericht.
Het wordt aanbevolen om dit met twee personen uit te voeren, aangezien de riem zeer strak gespannen kan zijn.
Stap 10

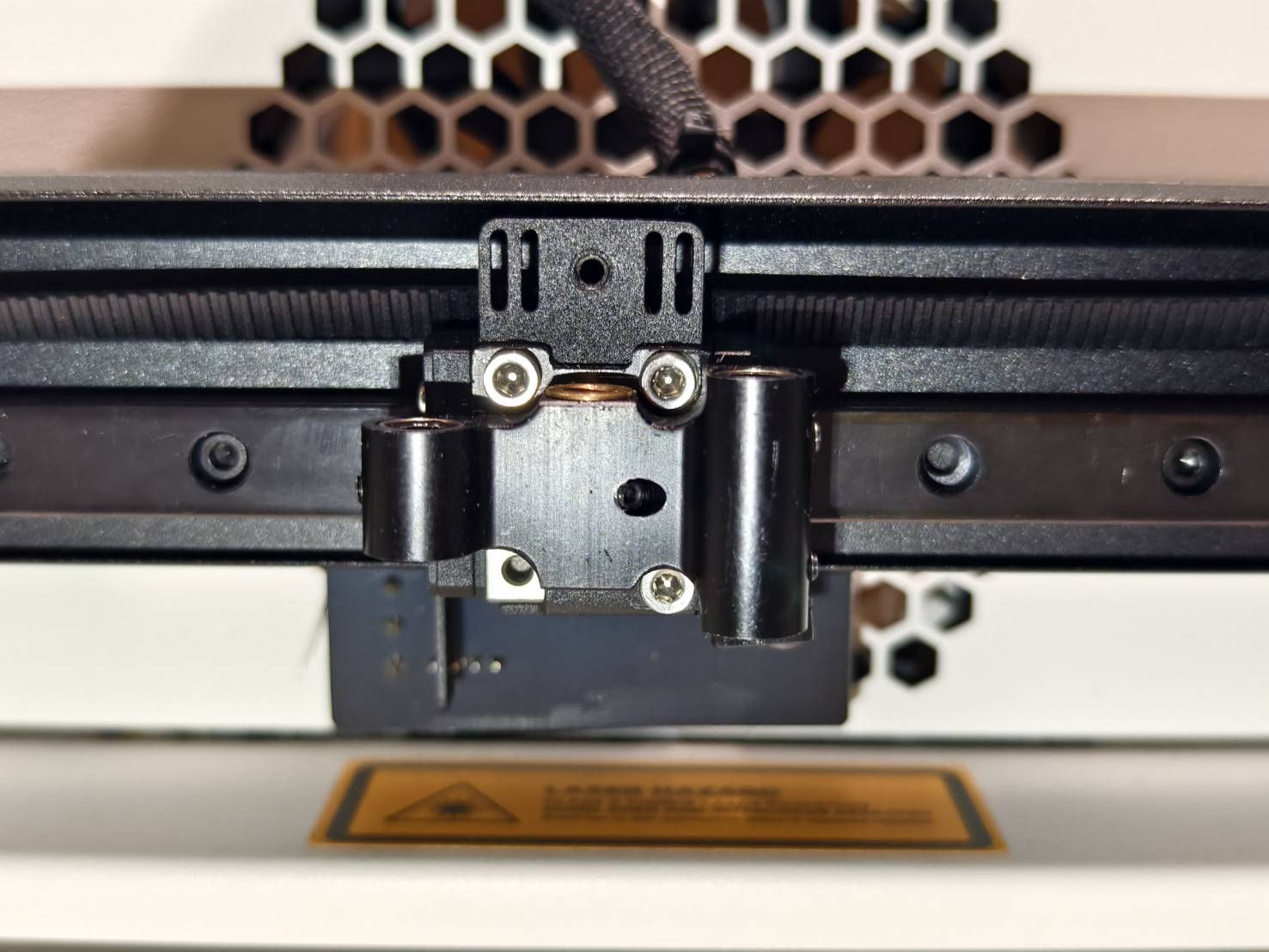

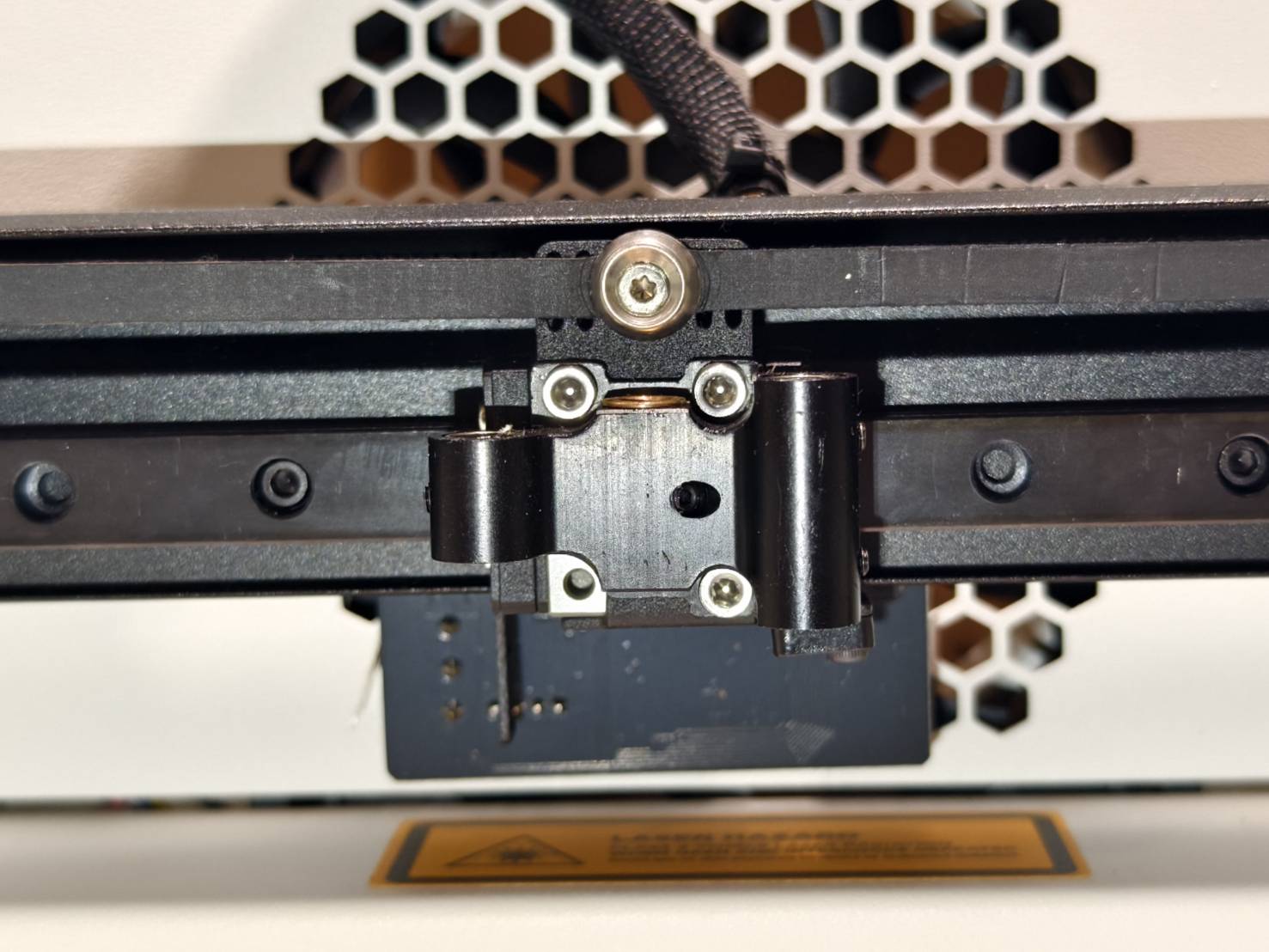

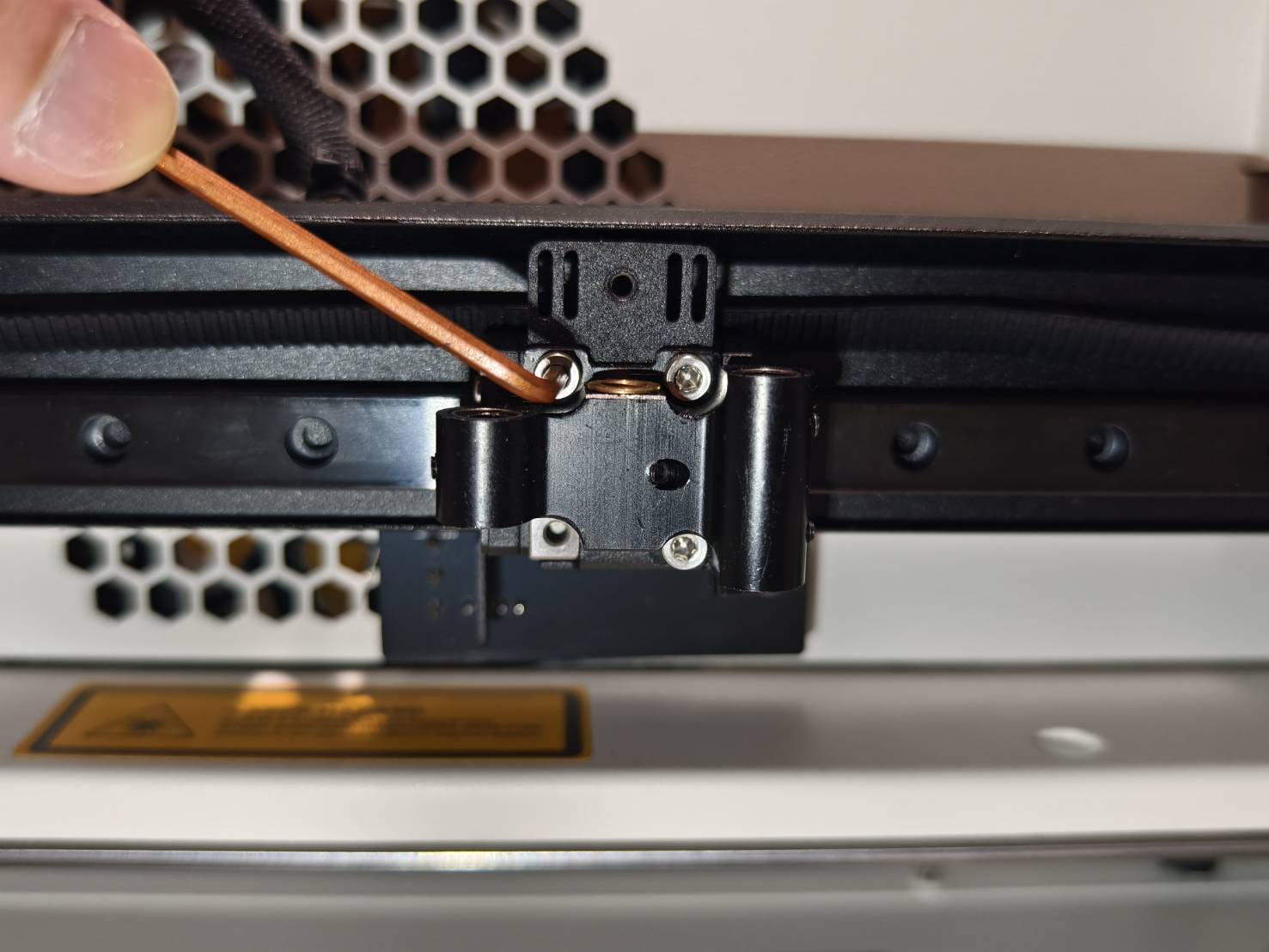

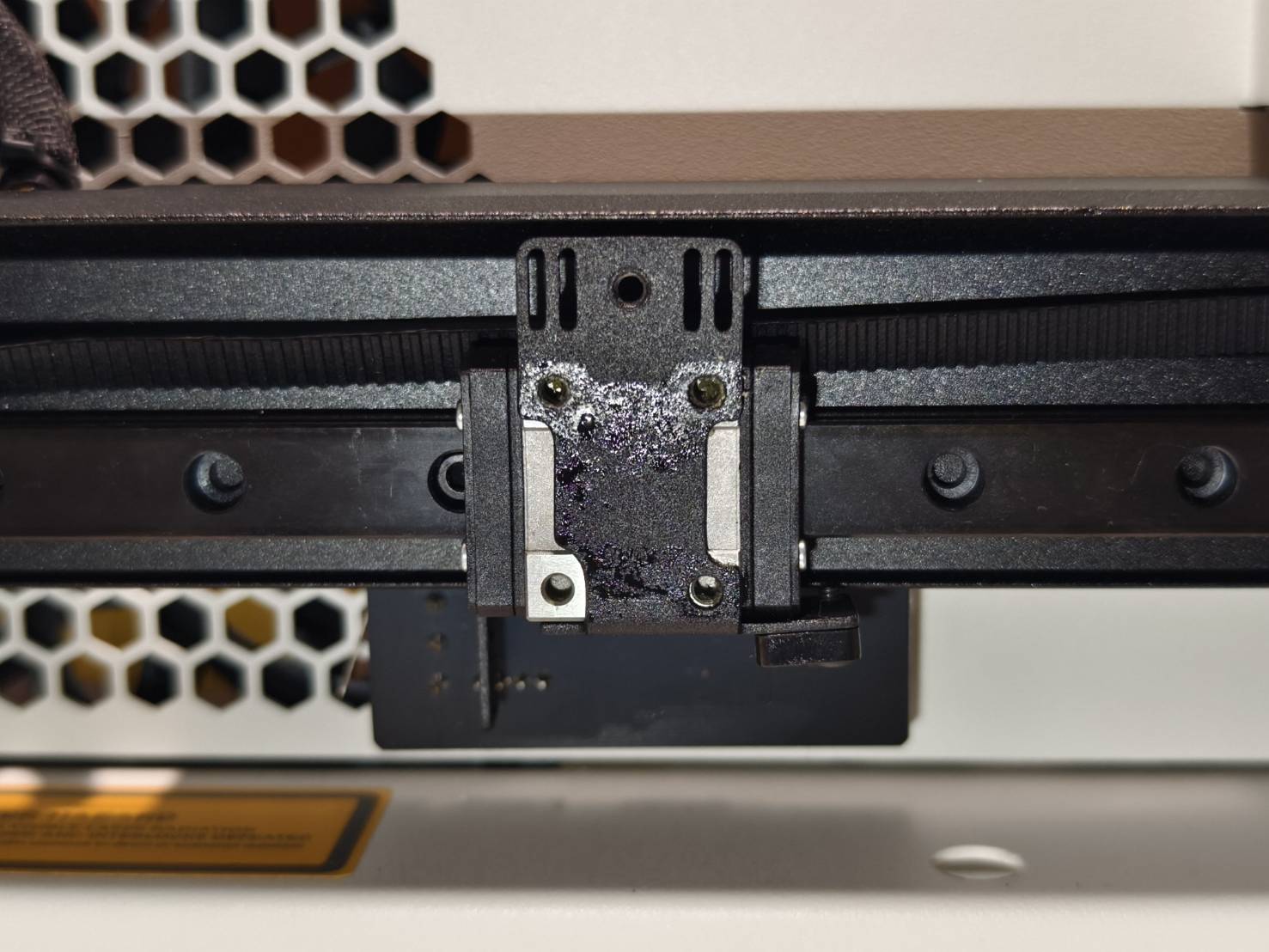

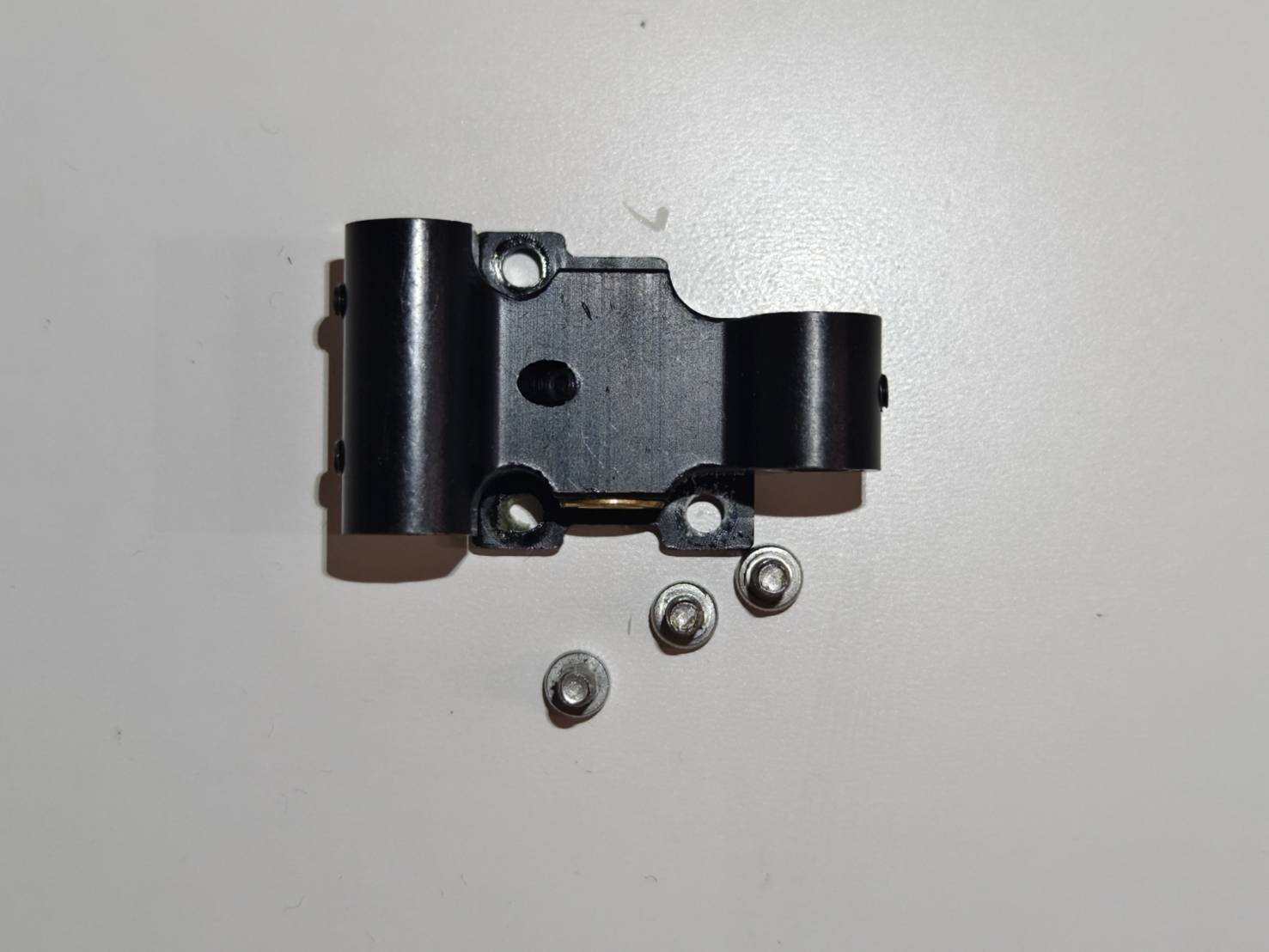

Verwijder de houder door de schroeven los te draaien. (2,5 mm * 3 stuks)
Stap 11

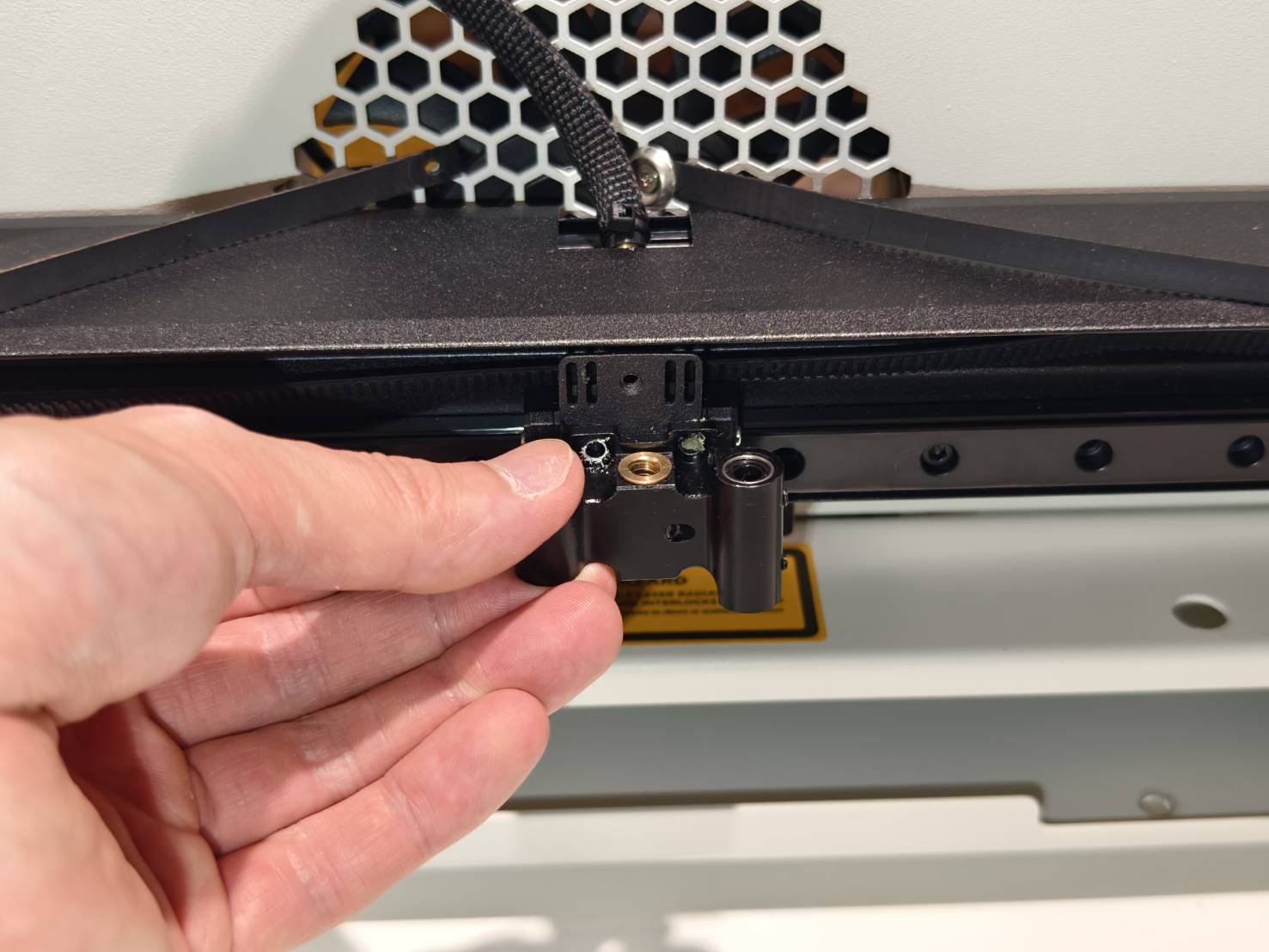

Installeer de nieuwe houder met dezelfde schroeven als in de vorige stap.
Stap 12
Draai de riemschroef weer vast.
Stap 13
Houd de beugel op zijn plaats en draai de stift in het midden tegen de klok in om de beugel met de Z-as motor te monteren.
Stap 14
Breng de zwarte stickers aan op de bovenkant van de assen. Als de stickers niet beschikbaar zijn, sla deze stap dan over omdat ze optioneel zijn.
Stap 15
Monteer het bovenste frame van de modulezitting opnieuw. (1,5 mm inbusschroef * 4 stuks)
Stap 16
Plaats de basis op een tafel, zorg ervoor dat de pennen iets boven het tafelblad uitsteken.
Stap 16.1
Til de machine onder een lichte hoek op om de uitsparingen aan de voorkant van de machine uit te lijnen met de pennen op de basis. Plaats de pennen en zet vervolgens de machine op het tafelblad.
Stap 16.2
Draai deze schroeven weer vast om de basis te fixeren.
Stap 17
Sluit de luchtslang opnieuw aan.
Stap 18
Plaats de veer op de X-as riem terug.
Stap 19
Sluit deze kabels opnieuw aan.
#END
