Beambox II - Vervanging van de laservoeding (PSU)

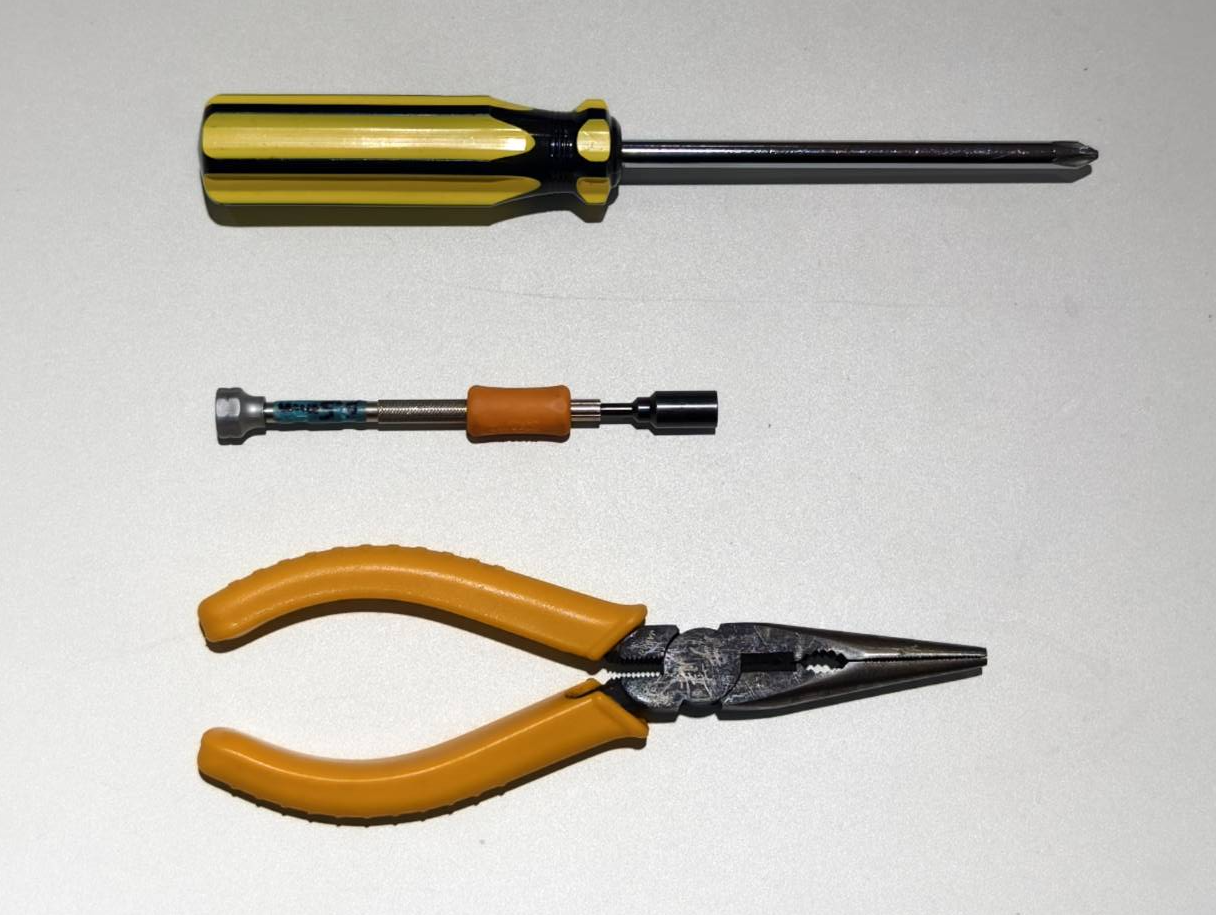

Gereedschap

Stap 1

Schakel de machine uit en verwijder het netsnoer.

Stap 2

Gebruik een schroevendraaier om de schroeven aan de achterkant van de machine los te draaien. Hierna kan de achterkap worden geopend.

Stap 3

• Ontkoppel de kabels van de laserbuis en de laser-voeding (PSU).

• Voer de draad van de laser-voeding door het gat.


• Sluit de achterkap


Stap 4

Open de zijkap om de binnenkant van de machine te bekijken.

• Gebruik een kruiskopschroevendraaier om de kap te openen.



Stap 5

Koppel alle kabels los.

Stap 6

Gebruik een 5,5 mm dopsleutel of moersleutel om de twee moeren te verwijderen en bewaar deze voor later gebruik.

Stap 7

Draai de moer rechtsboven los. Deze schroef hoeft niet volledig verwijderd te worden.

Stap 8

Trek de voeding (PSU) eruit en leg deze opzij.

Stap 9

Draai de moer rechtsonder los. Deze schroef hoeft niet volledig verwijderd te worden.

Stap 10

Na het losdraaien van de laatste moer zou de voeding (PSU) verwijderd moeten kunnen worden.

Stap 11

• Controleer of uw nieuwe laservoeding deze kleine jumper geïnstalleerd heeft.
  Als uw nieuwe voeding deze niet heeft, verwijder dan de jumper van de oude voeding en installeer deze op de nieuwe voeding.

• Hang de nieuwe laservoeding (PSU) aan de draadeinden.

Stap 12

Draai de moeren rechtsboven en rechtsonder vast.

Stap 13

Plaats de moer linksonder terug en draai deze vast.

Stap 14

• Plaats de moer linksboven terug en draai deze vast.




• Als het moeilijk is om deze moer te plaatsen, kunt u een tang gebruiken om deze vast te draaien.


• Als de moer niet vastgedraaid of bevestigd kan worden, kan deze worden overgeslagen of aan het draadeind worden gehangen.


Stap 15

• Sluit de kabels opnieuw aan.



• Zorg ervoor dat de spanningsschakelaar is ingesteld op de juiste netspanning voor uw land of omgeving.
  (Als u dit niet weet, kunt u Wikipedia)


  115V	230V

• Sluit de zijklep en draai de schroef vast.


Stap 16

• Haal de kabel van de nieuwe voeding door het gat en leid deze naar de achterzijde.

• Sluit de kabels van de laserbuis en de laservoeding opnieuw aan.

• Sluit de achterklep en draai de schroef vast.
