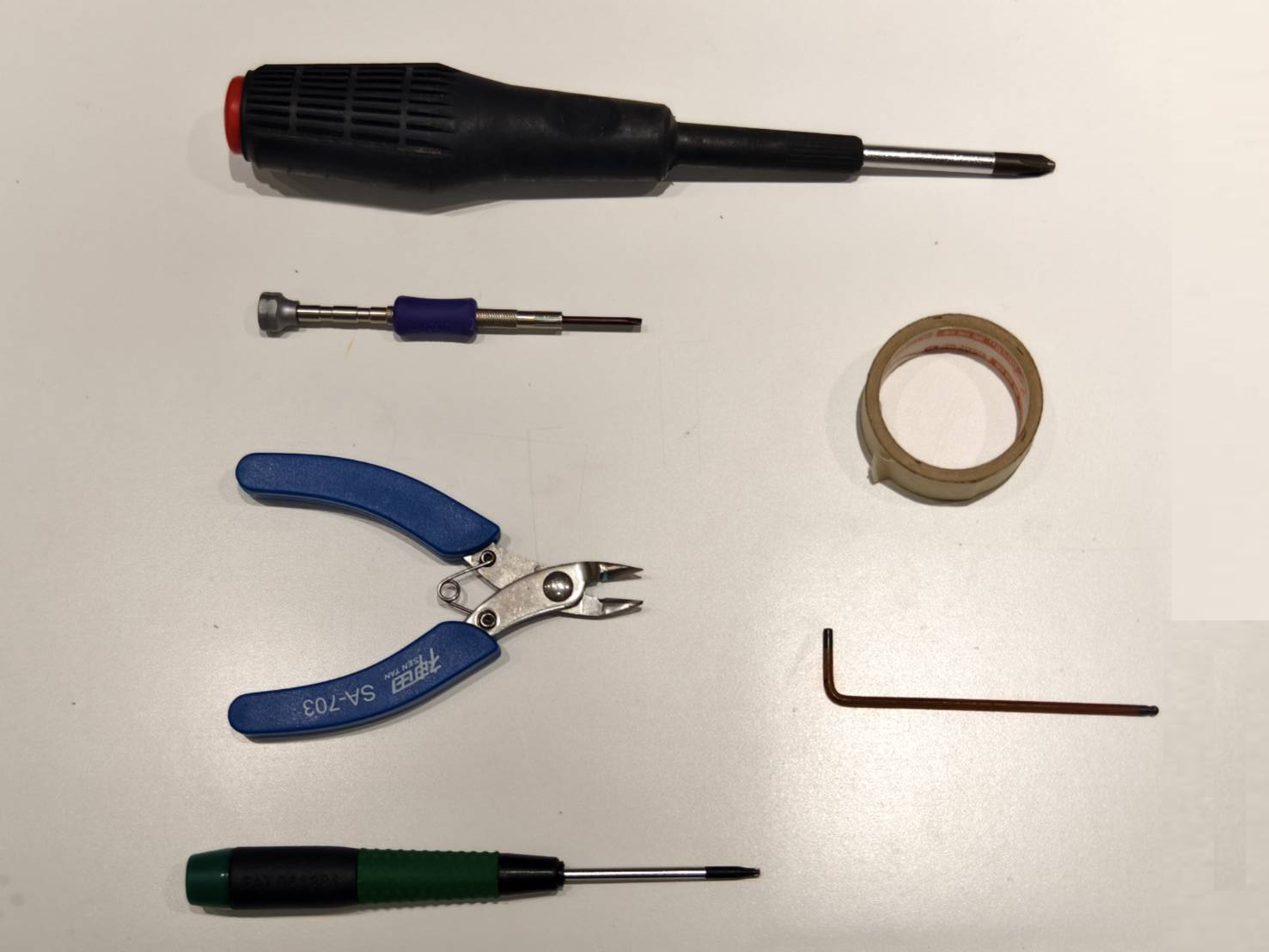

Gereedschap

1	Kruiskopschroevendraaier
2	Platte schroevendraaier (klein)
3	Kniptang
4	Tape
5	T8 Torx-schroevendraaier
6	2,5mm inbussleutel
7	Zaklamp (optioneel)

Stap 1

Schakel de machine uit en verwijder de stekker uit het stopcontact.

Stap 2

Open de zijklep om de binnenkant van de machine te bekijken.

Gebruik een kruiskopschroevendraaier om de klep te openen.

Open de afdekking van de waterpomp met de Torx-schroevendraaier.

Stap 3

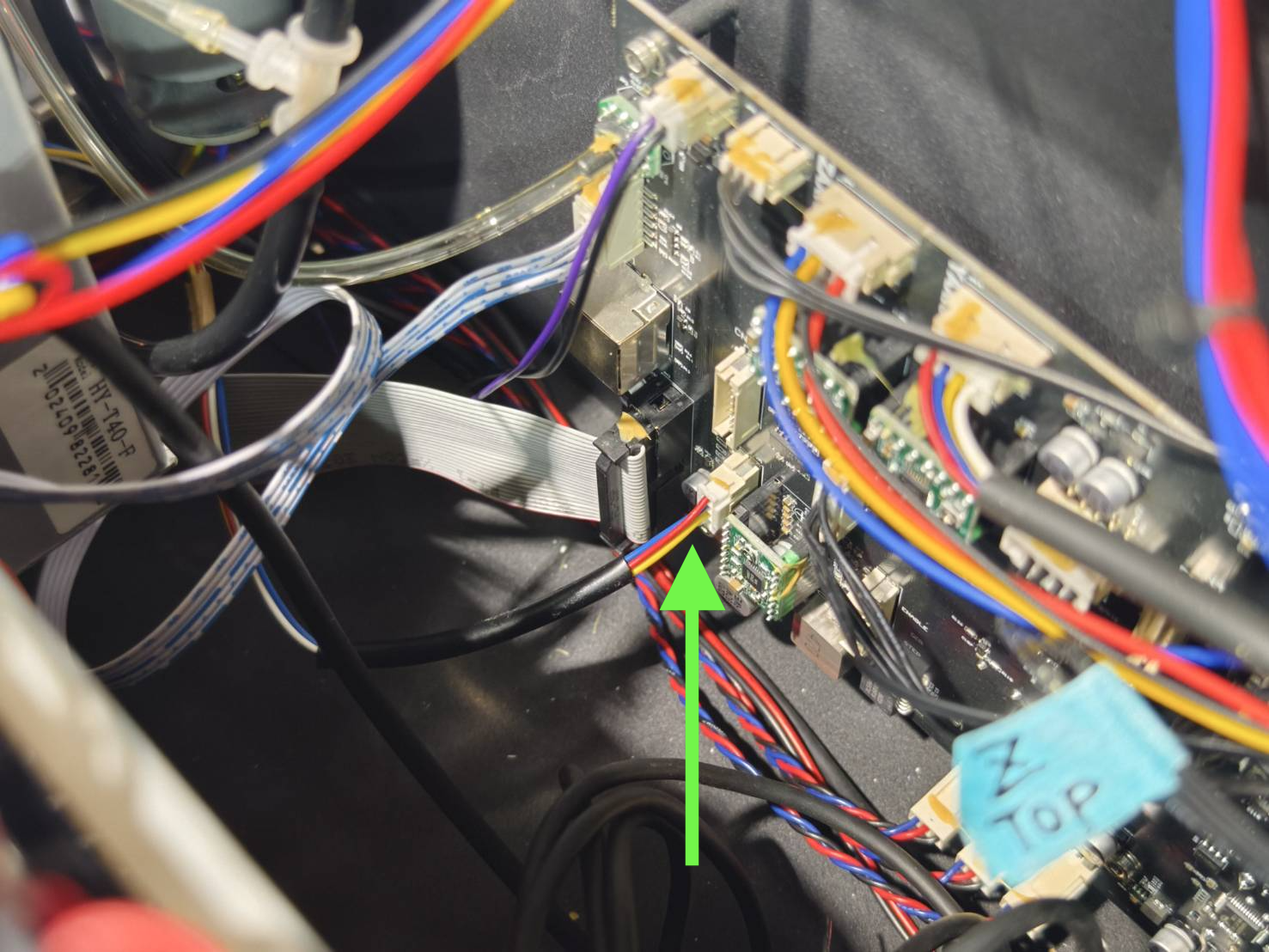

Koppel de kabel van de X-as motor los van het moederbord. (U kunt ook het schema.)

Stap 4

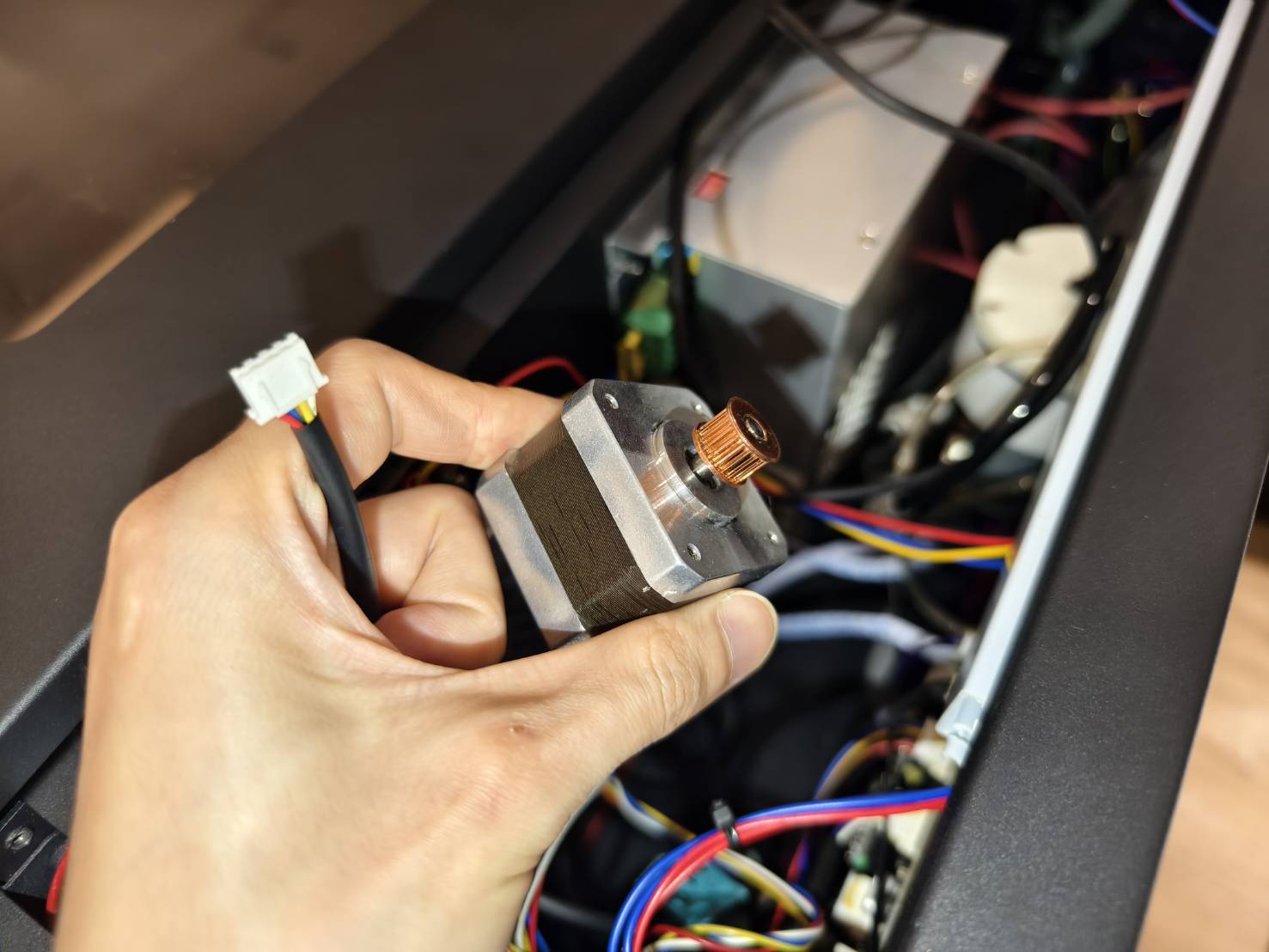

Test de nieuwe X-as motorkabel door deze aan te sluiten op het moederbord terwijl de machine is uitgeschakeld.
Schakel daarna de machine in om de homing te testen.
Zodra de machine begint met homen, zal de laserkop eerst naar boven bewegen en vervolgens moet de nieuwe motor 'tegen de klok in' draaien.

Opmerking:
Als de nieuwe motor niet beweegt of 'met de klok mee' draait, schakel dan de machine uit, sluit de kabel opnieuw aan, start de machine opnieuw op en test nogmaals.
Als de nieuwe motor nog steeds niet correct functioneert, neem dan contact op met de klantenservice.

Stap 5

Schakel de machine uit en verwijder de stekker uit het stopcontact.

Stap 6

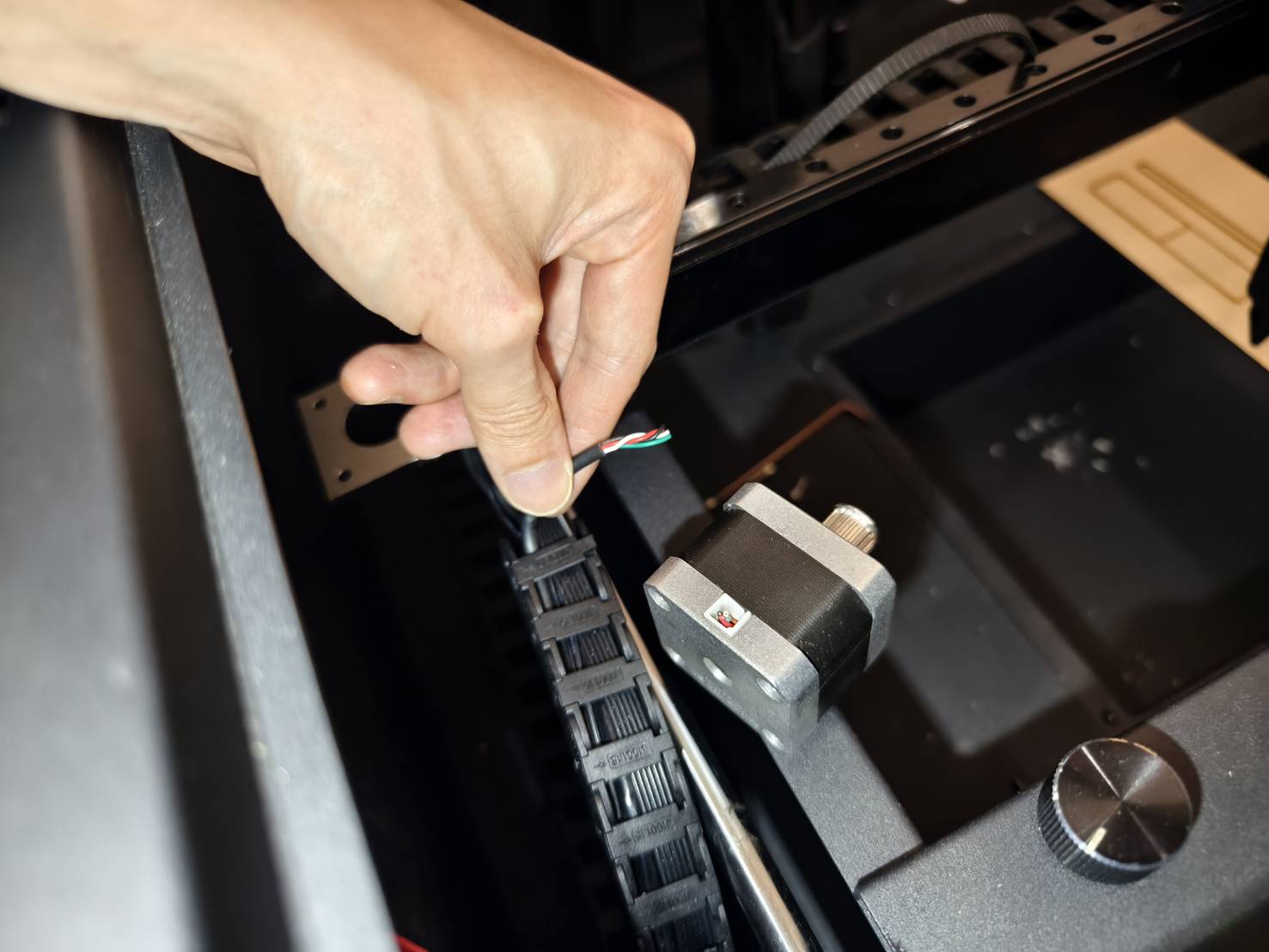

Verwijder de nieuwe motor uit het systeem.

Stap 7

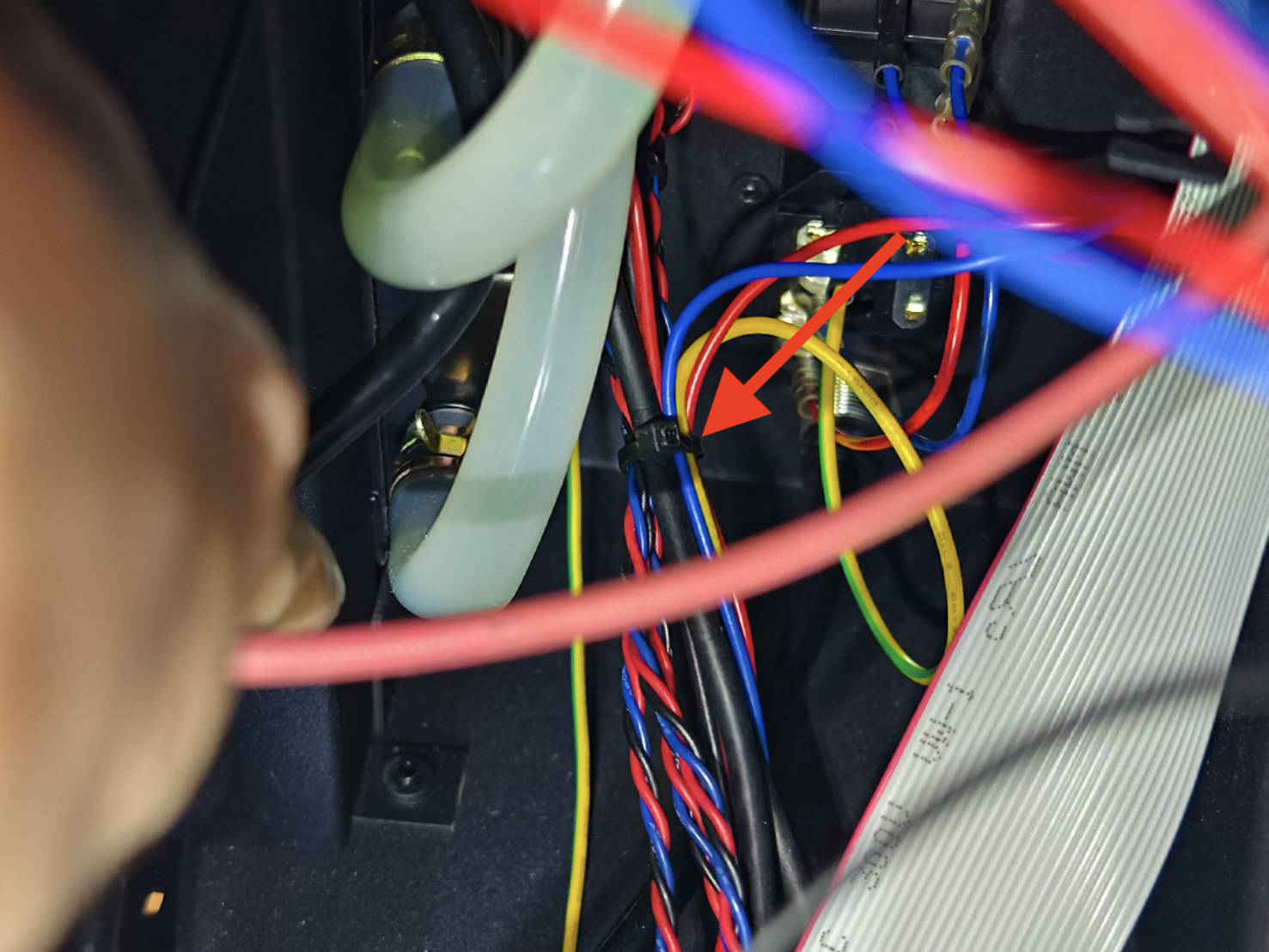

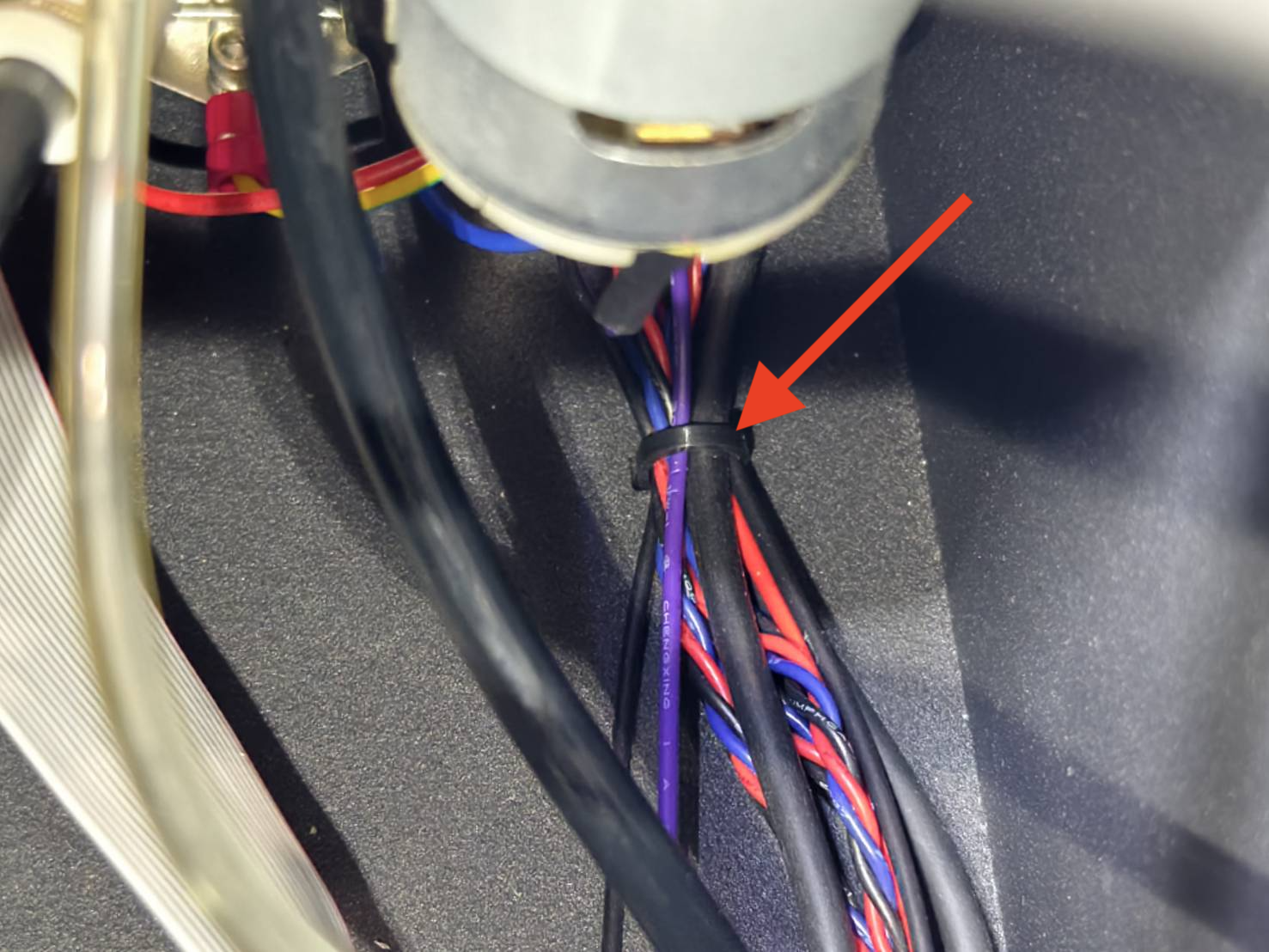

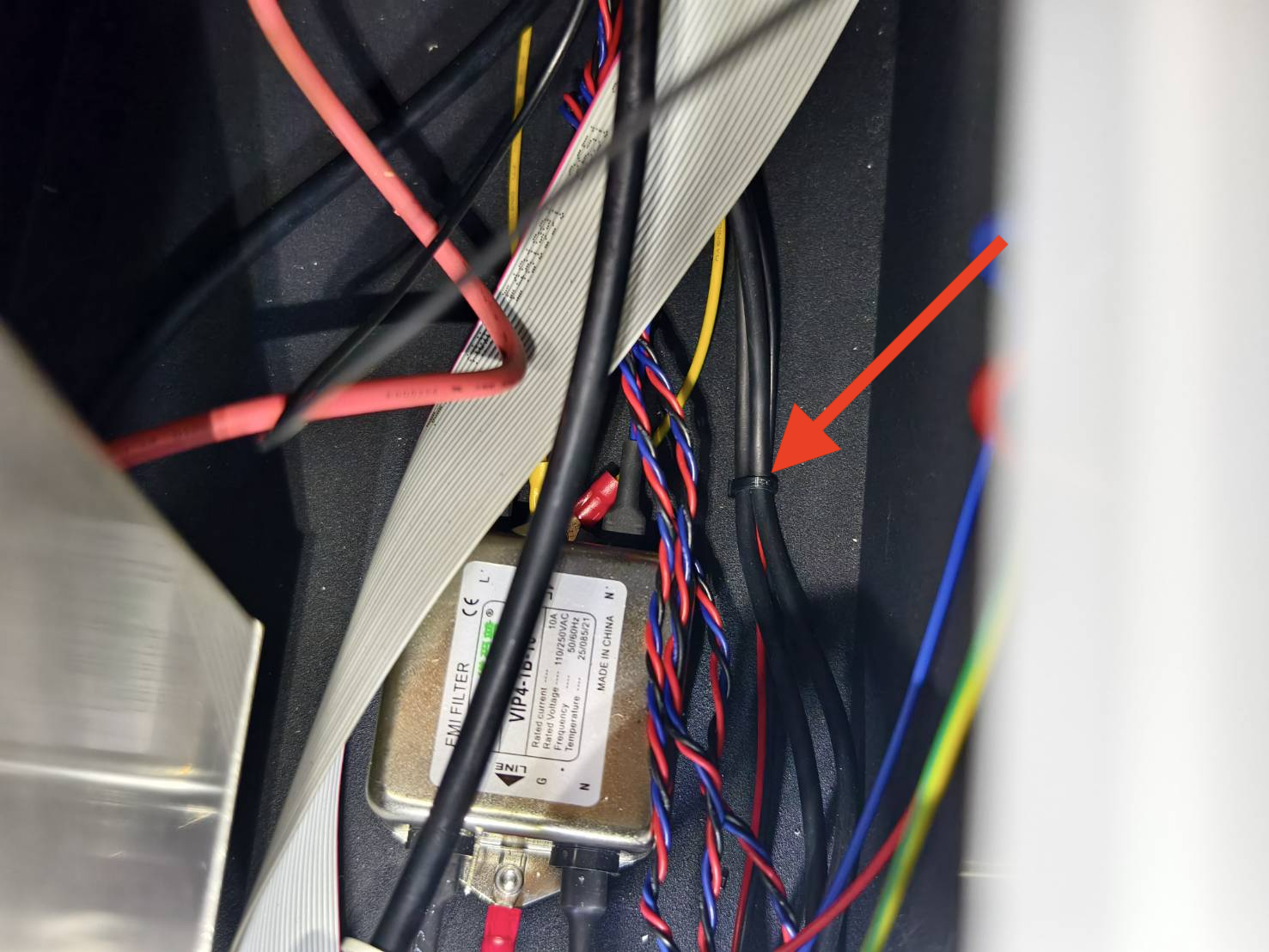

Knip de kabelbinders aan de zijde van het moederbord door. In dit voorbeeld zijn er 3 binders. Afhankelijk van uw machine kunnen er meer zijn. Het doel is om de binders door te knippen die de kabel van de X-as motor vasthouden.

Stap 8

Draai de twee duimschroeven van de witte riemschijfhouder aan de rechterkant los, zodat de riem van de X-as motor kan worden verwijderd.
(De schroeven hoeven niet volledig verwijderd te worden. Het is voldoende om ze tot het einde los te draaien.
Het doel is om de riem los genoeg te maken zodat deze van de X-as motor kan worden afgehaald.)

Stap 9

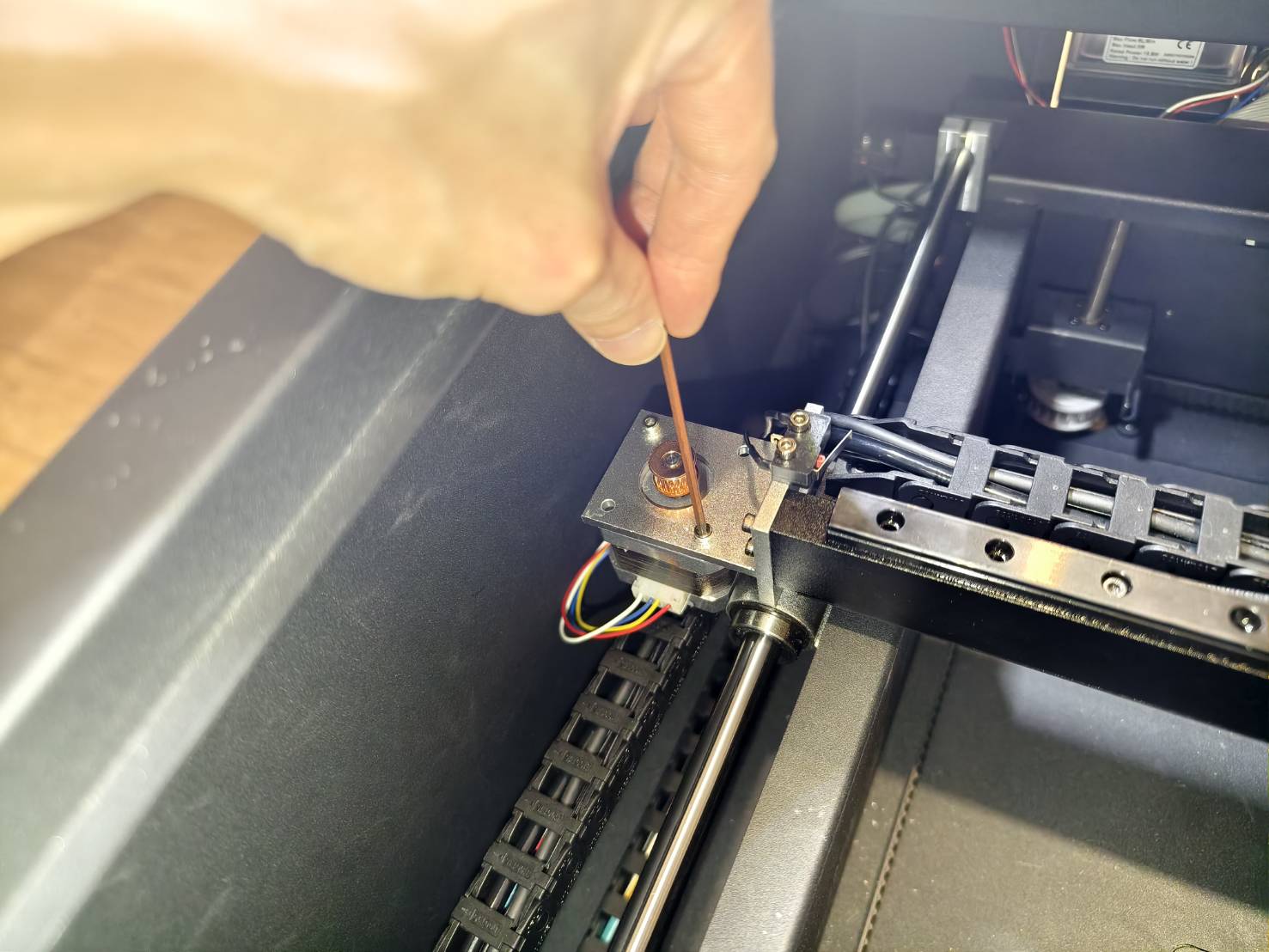

Verwijder de X-as motor door de vier inbusbouten los te draaien.
De motor en de tweede spiegelconstructie komen dan los.

U kunt ze in deze positie laten.

Stap 9

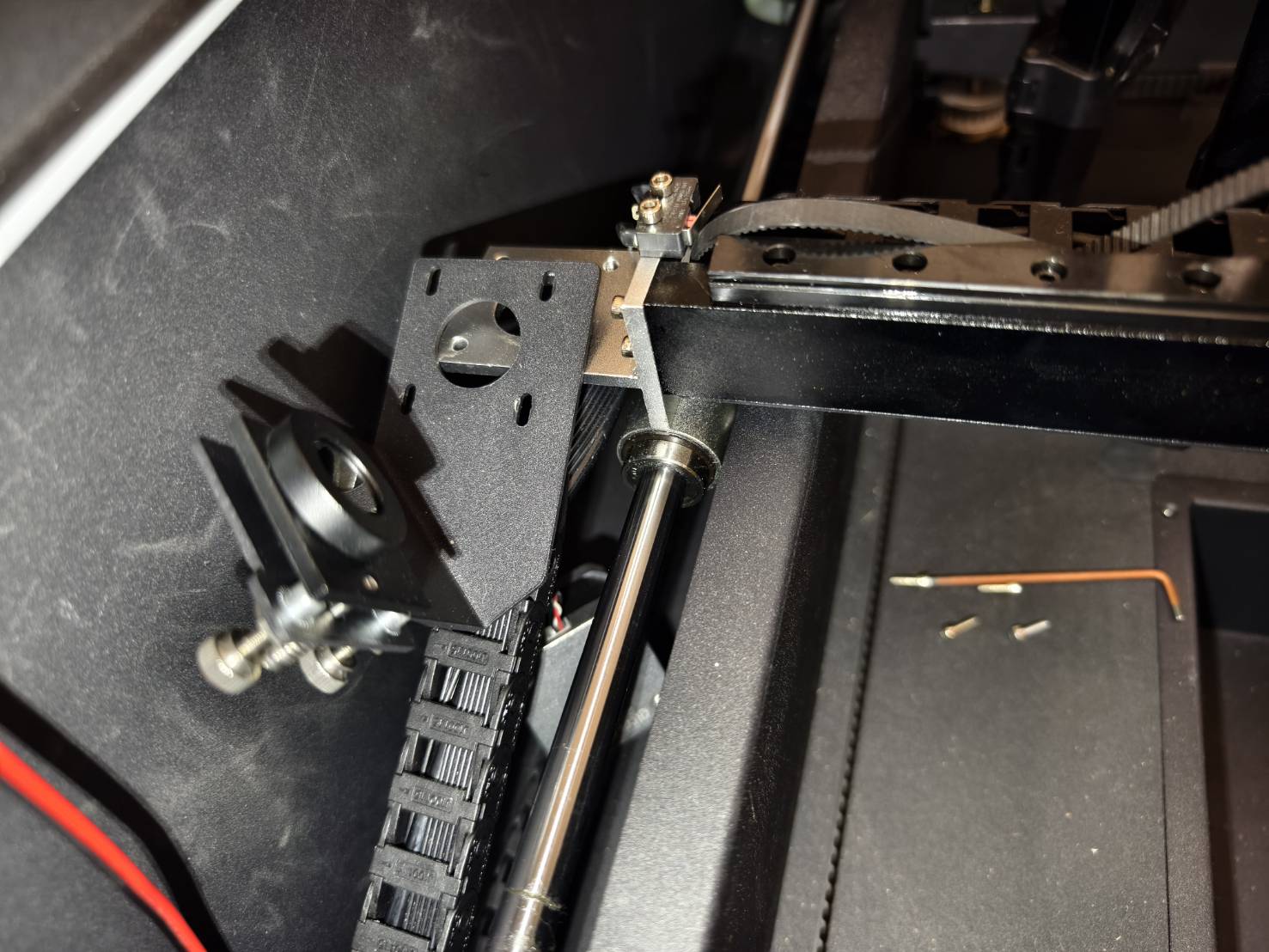

Maak de kabelkettingverbinding los die aan de onderkant van de tweede spiegelhouder is bevestigd.
De tweede spiegelhouder kan nu worden verwijderd. Bewaar deze zorgvuldig voor latere hermontage.

Stap 10

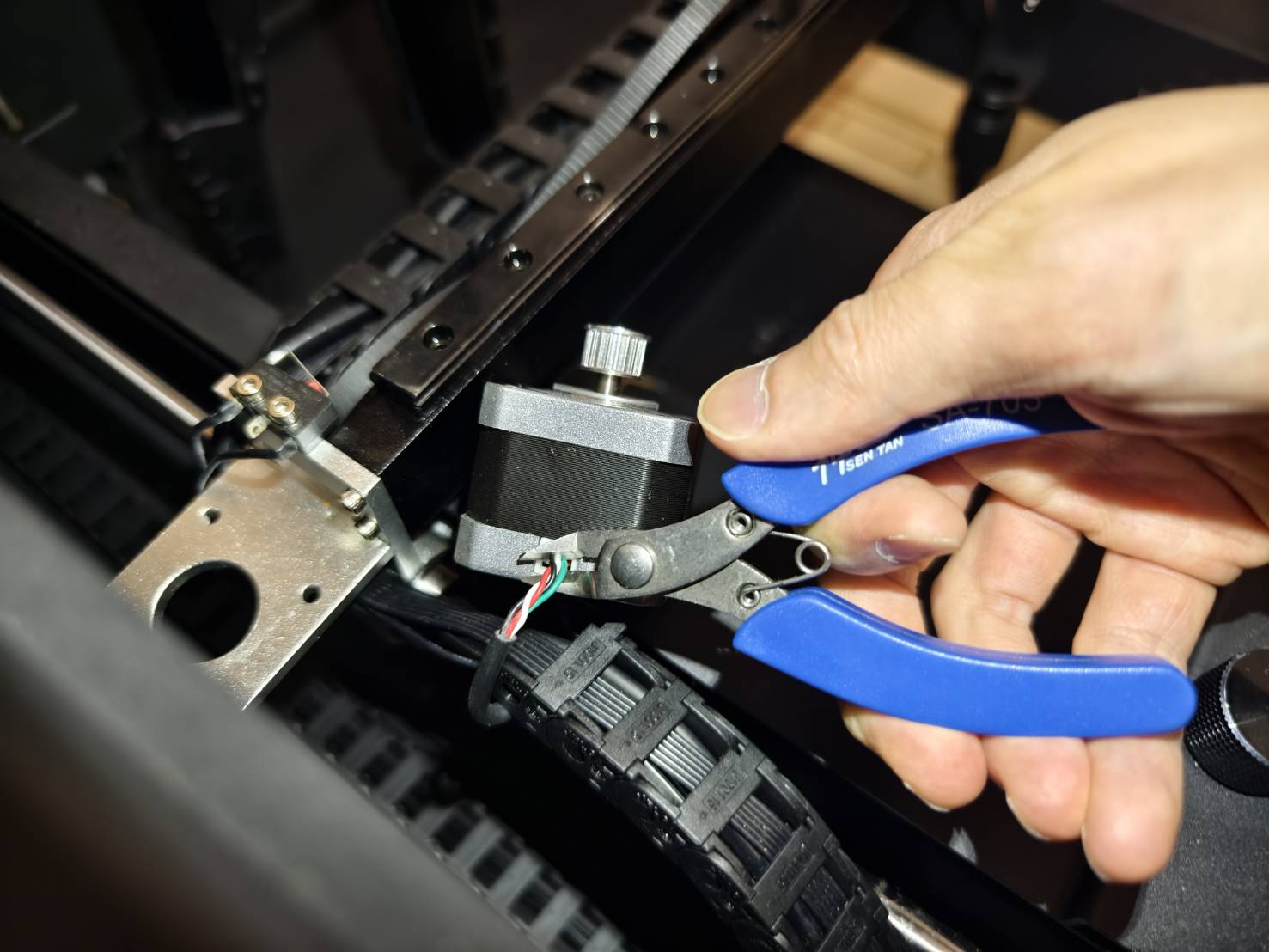

Knip de draden van de oude motor zo dicht mogelijk bij de motor af. Probeer de draden zo dicht mogelijk bij de oude motor af te knippen om zoveel mogelijk draadlengte te behouden.

Stap 11

Maak de plastic ketting aan de achterzijde van de machine los.

Verwijder de plastic kabelketting. De kabelkettingverbindingen kunnen worden geopend met een kleine platkopschroevendraaier.
Draai de verbindingen om de ketting los te maken.

Stap 12

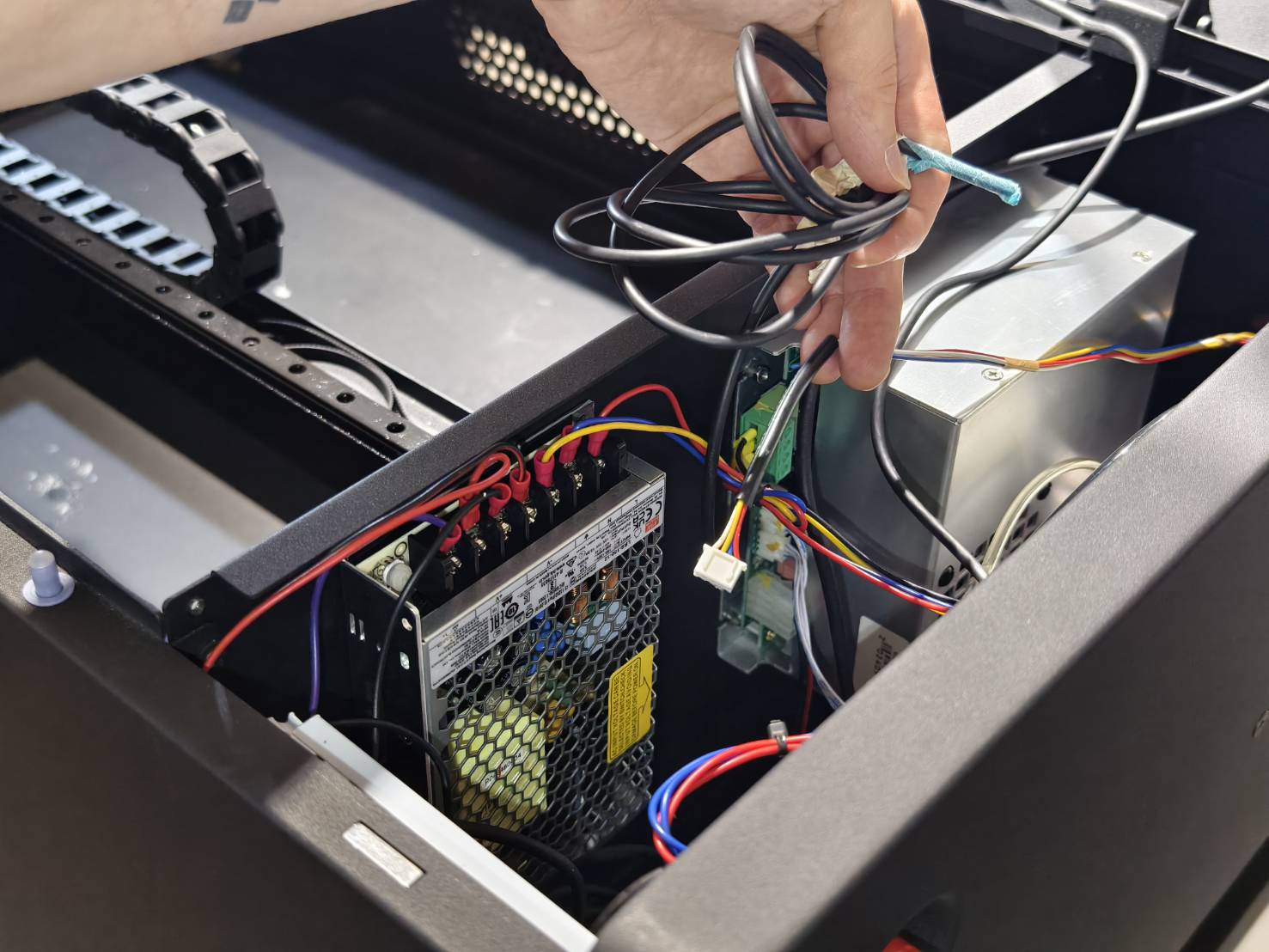

Zoek de oude motorkabel en markeer deze met tape.
Knip de kabel door en trek deze naar de kant van de waterpomp.

Stap 13

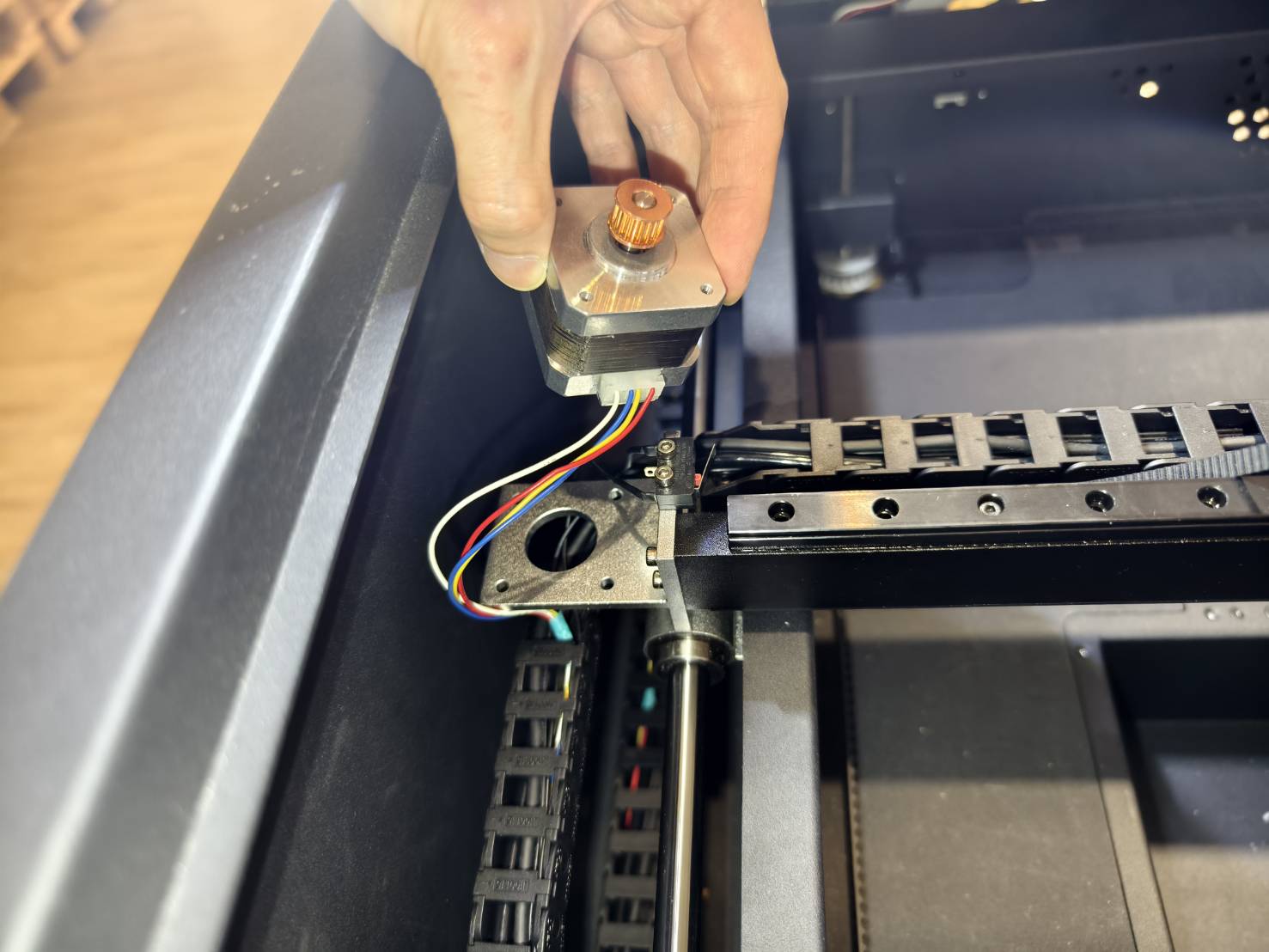

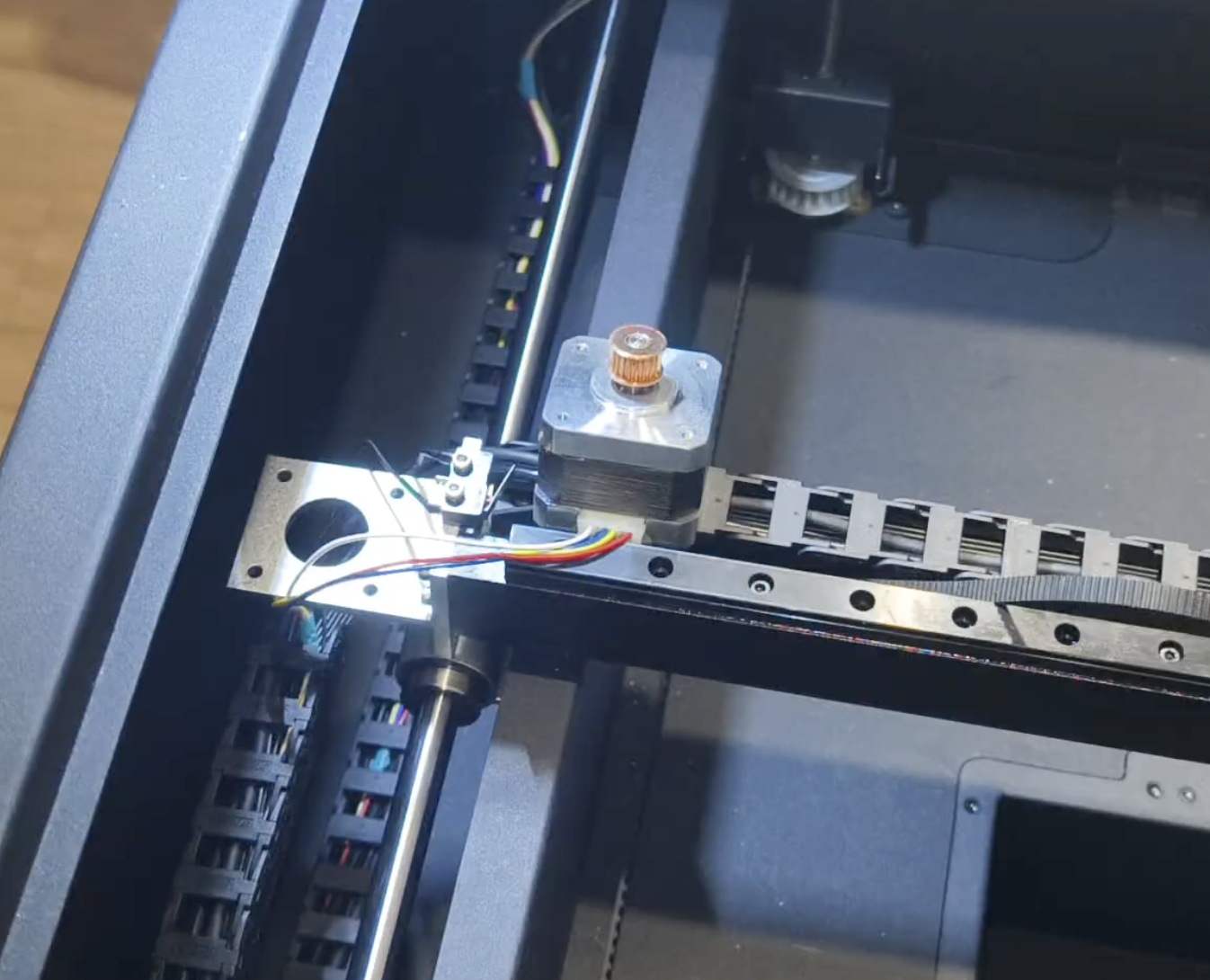

Bevestig de nieuwe motor tijdelijk aan de machine.

Stap 14 (Optioneel)

Als de draden van uw motor niet gebundeld zijn als een kabel, kunt u tape gebruiken om ze samen te binden; dit vergemakkelijkt de volgende stappen.

Sla deze stap over als uw motor een kabel heeft in plaats van losse draden.

Stap 15

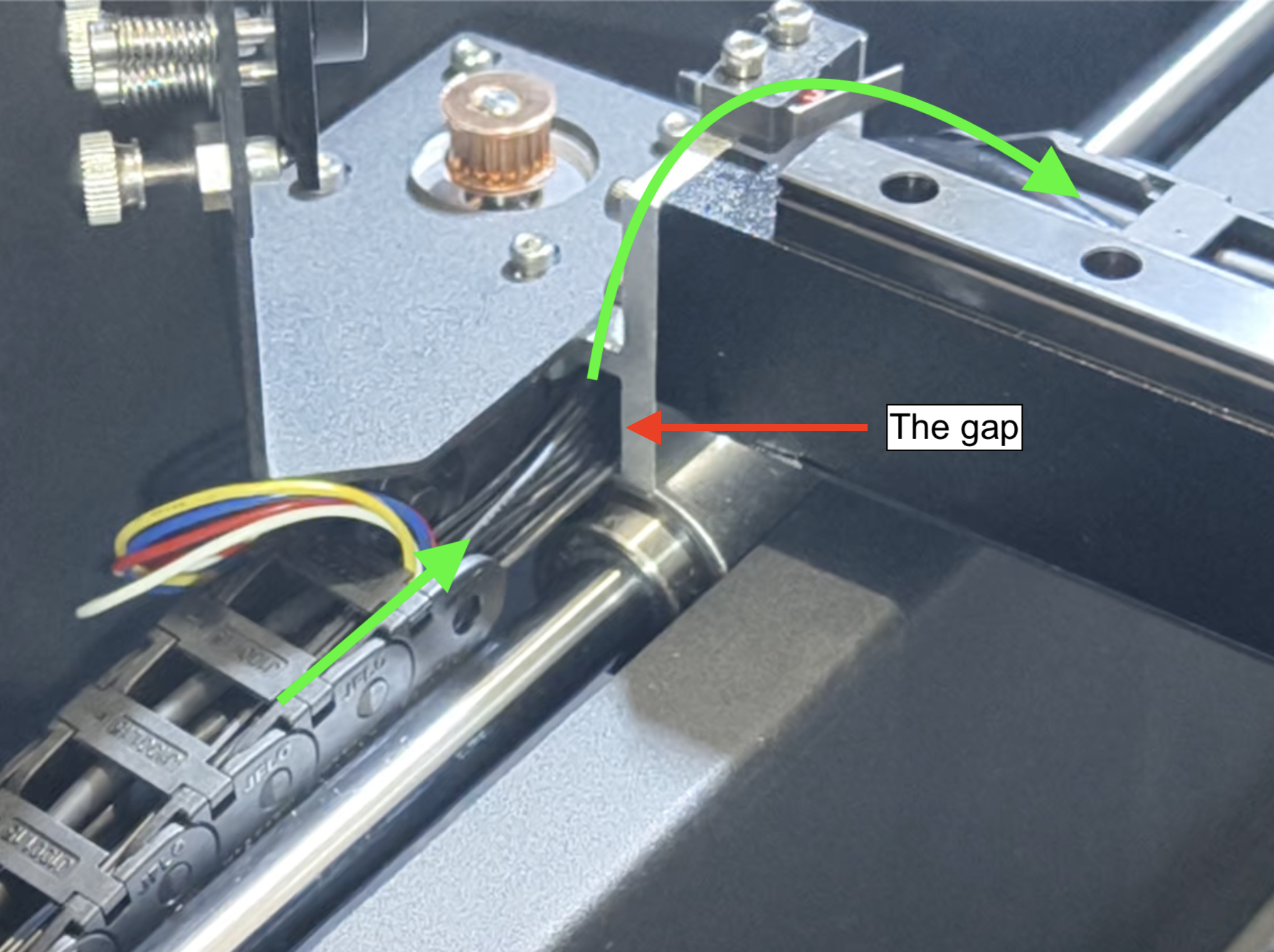

Leid de connector van de nieuwe motor naar de kant van de waterpomp.

Stap 16

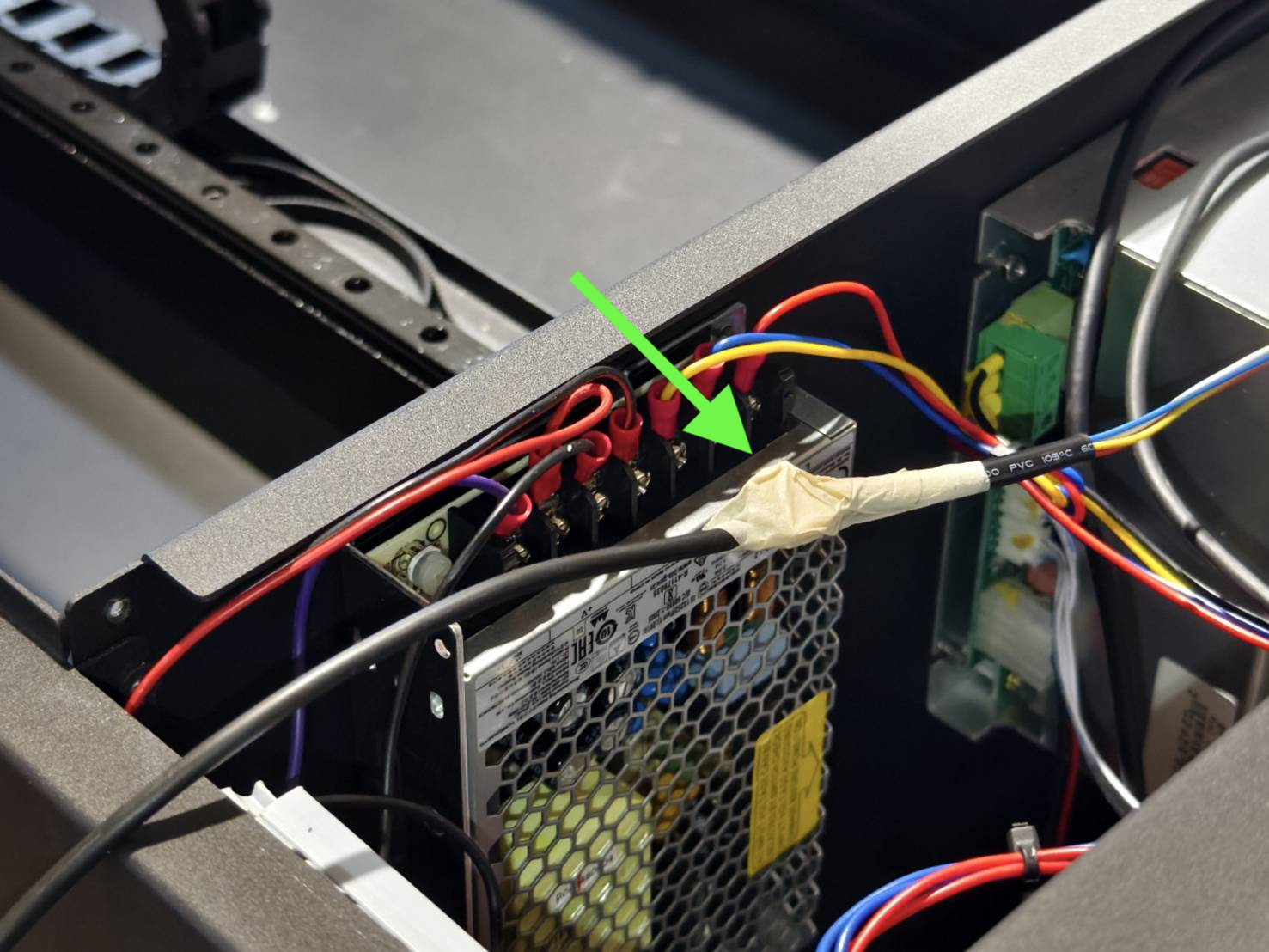

Verbind de oude kabel met de connector van de nieuwe motor met behulp van tape.
Test na het verbinden de sterkte om er zeker van te zijn dat de verbinding stevig genoeg is.

Stap 17

Trek de rest van de kabel naar de achterkant van de machine en laat voldoende lengte over zodat de kabel op de bodem kan liggen, zoals getoond in de video.

Stap 18

Monteer de kabelketting opnieuw.
Let op: de juiste oriëntatie voor de kabelketting is met de openingen naar beneden gericht.

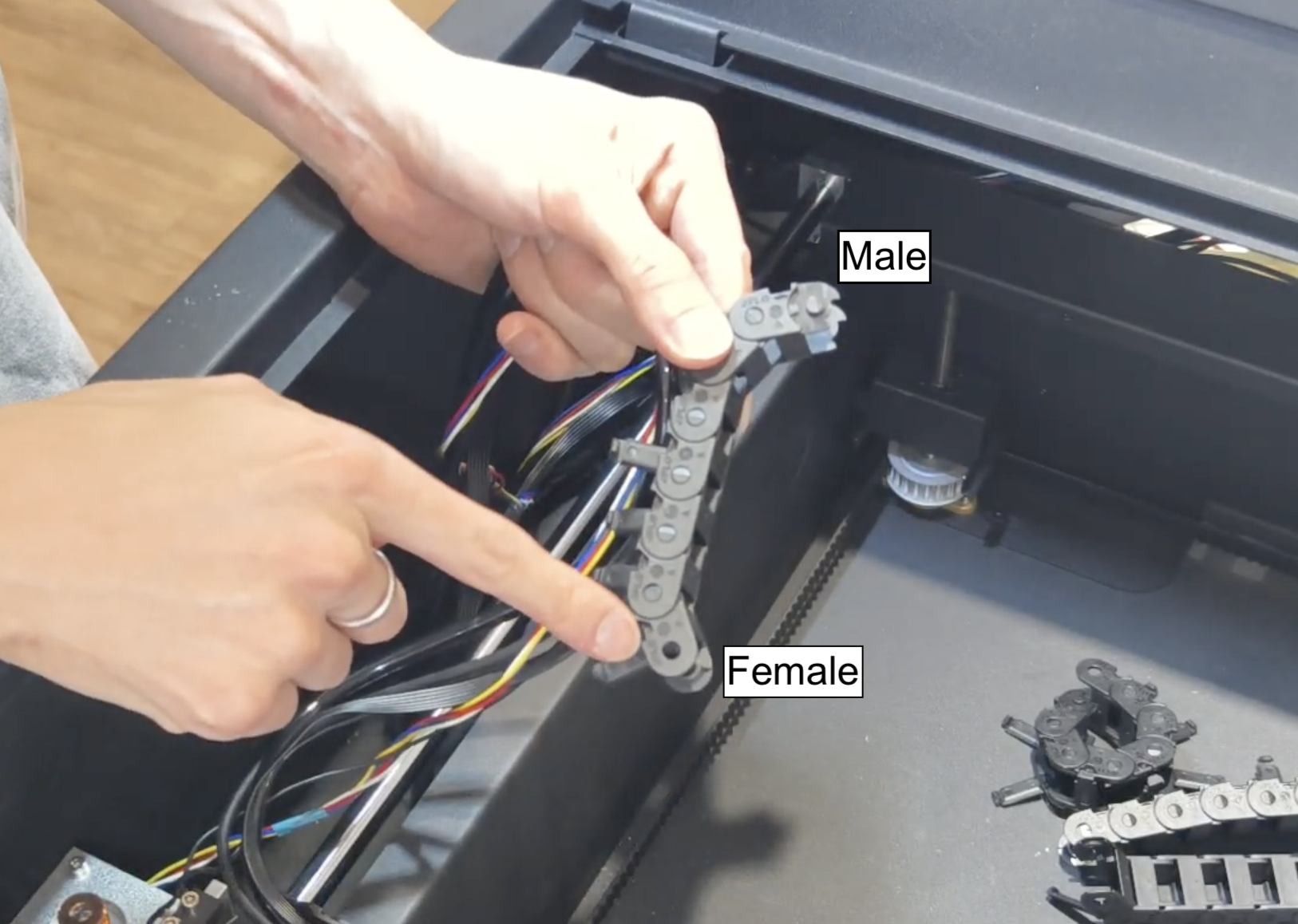

De ketting heeft ook een specifieke richting: het mannelijke uiteinde gaat naar de achterkant van de machine en het vrouwelijke uiteinde naar de voorkant.
