Beambox II & HEXA RF - Vervanging autofocussonde en -kabel

Gereedschap

Stap 1

Zet de machine uit en verwijder de stekker uit het stopcontact.

Stap 2

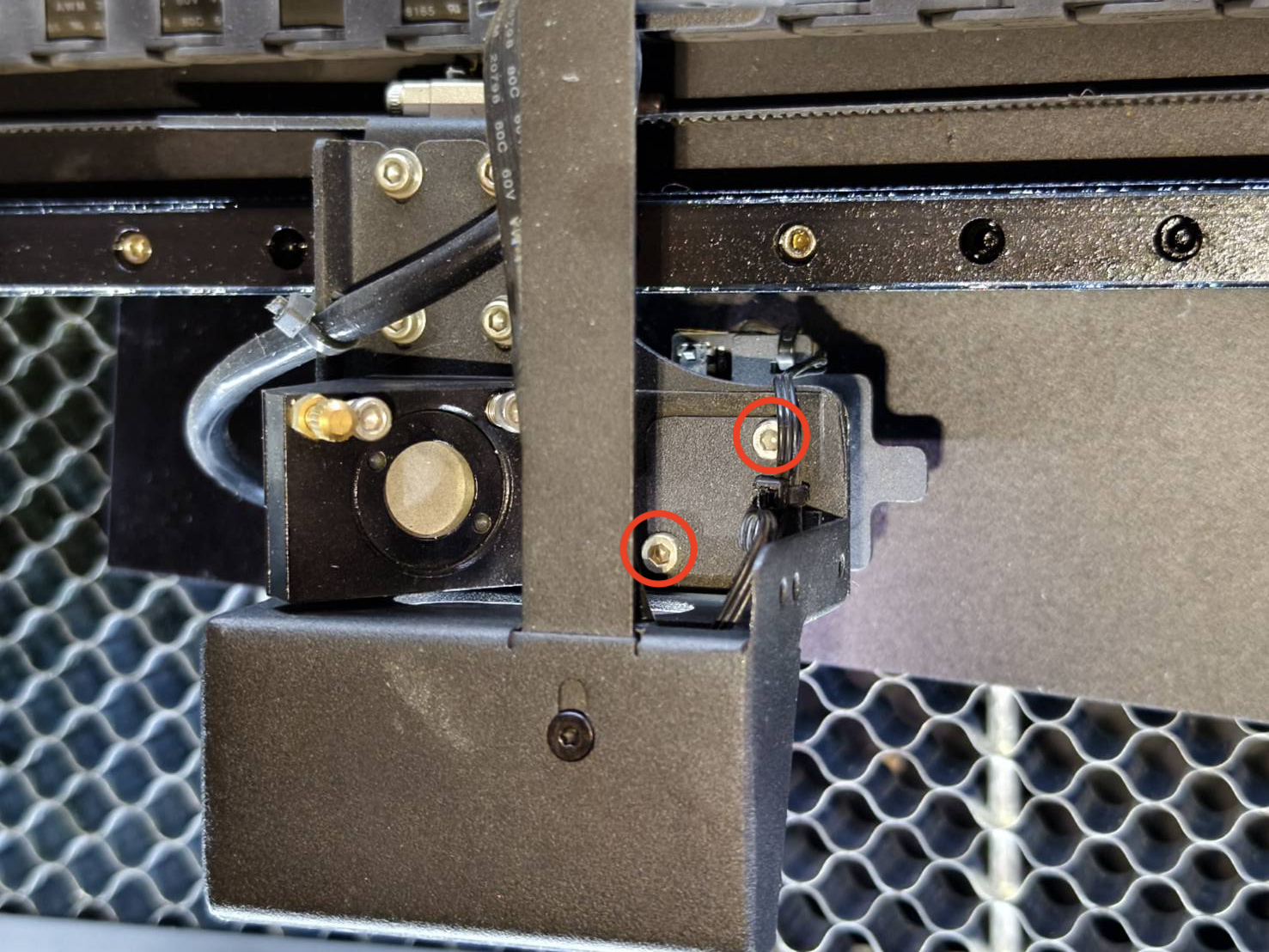

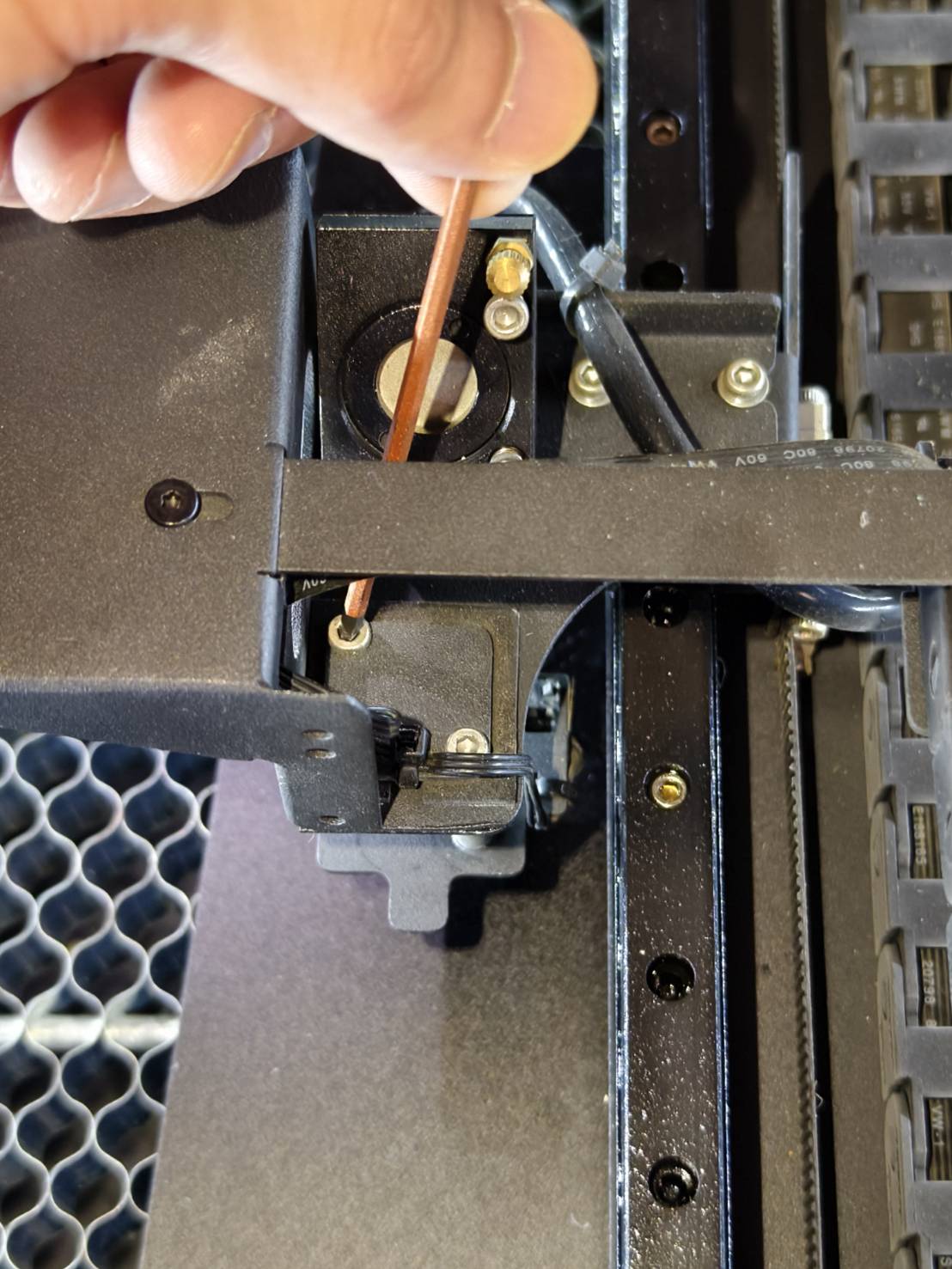

• Open de deurklep om deze schroeven los te draaien. (2,5 mm inbus x 2 stuks)

Beambox II	HEXA RF

• De autofocus-sensormodule kan vervolgens uit het systeem worden gedemonteerd.
  Bewaar de schroeven veilig voor later gebruik.


Stap 3

Ontkoppel de kabels van de printplaat.

Opmerking: Als u alleen de autofocus-sensor hoeft te vervangen, ga dan direct naar Stap 5.


Stap 4

Knip eventuele kabelbinders door.

Stap 5

Ontkoppel de kabel van de printplaat.

Stap 6

Draai de schroeven los om de printplaat en de sonde te verwijderen.

Let op: Als u alleen de kabel hoeft te vervangen, ga dan direct door naar Stap 9.

Stap 7

Installeer de nieuwe printplaat en sonde.
Zorg ervoor dat de volgorde en richting correct zijn, zoals weergegeven op de onderstaande foto"s.

• De staaf wordt in de behuizing geplaatst.


• De sonde en de behuizing worden op deze manier op de printplaat gemonteerd.




• Bevestig de module op de plaat.



Stap 8

Controleer of de sonde correct is geïnstalleerd.
Druk met uw vinger op de sonde. De sonde moet zichzelf omhoog kunnen duwen, zoals in de video.
(Als uw sonde niet omhoog komt, herhaal dan Stap 7.)

Stap 9

Sluit de kabel opnieuw aan of verbind de nieuwe kabel.

Stap 10

Zorg ervoor dat de kabel op de printplaat goed is aangesloten.

Stap 11

Steek de twee assen van de autofocus-sensormodule in de openingen onder de laserkopmodule. (Zorg ervoor dat de hendel aan de rechterkant zit.)

Stap 12

Bevestig de autofocus-sensormodule met de bovenplaat.
