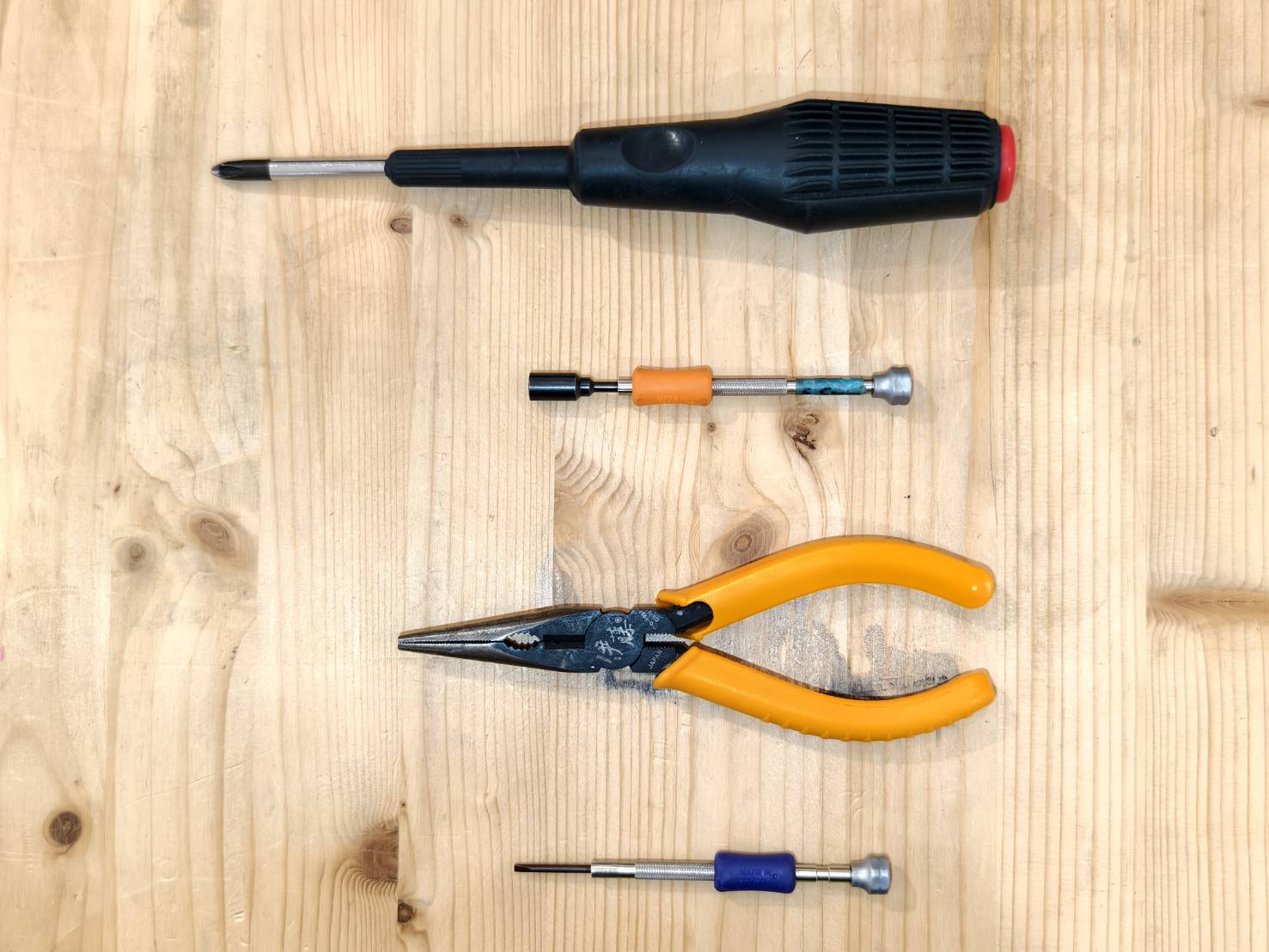

Gereedschap

1	Kruiskopschroevendraaier
2	5.5mm Dopsleutel/Moersleutel (Klein)
3	Tang
4	Platte schroevendraaier (Klein)
5	Zaklamp (Optioneel)

Stap 1

Schakel de machine uit en koppel de voedingskabel los.

Stap 2

Gebruik een schroevendraaier om de schroeven aan de achterkant van de machine los te draaien. Hierna kan de achterkap worden geopend.

Stap 3

Ontkoppel de kabels van de laserbuis en de laser voeding.
Voer de draad van de laser voeding door het gat.
Sluit de achterkap

Stap 4

Open de zijklep om de binnenkant van de machine te bekijken.

Gebruik een kruiskopschroevendraaier om de klep te openen.

Stap 5

Ontkoppel de kabels.

Stap 6

Gebruik een 5,5 mm dopsleutel of moersleutel om de twee moeren te verwijderen en bewaar deze voor later gebruik.

Stap 7

Draai de moer rechtsboven los. Deze schroef hoeft niet volledig verwijderd te worden.

Stap 8

Trek de voeding (PSU) eruit en leg deze opzij.

Stap 9

Draai de moer rechtsonder los. Deze schroef hoeft niet volledig verwijderd te worden.

Stap 10

Na het losdraaien van de laatste moer zou de voeding (PSU) verwijderd moeten kunnen worden. Bewaar de voeding voor latere hermontage.

Stap 11

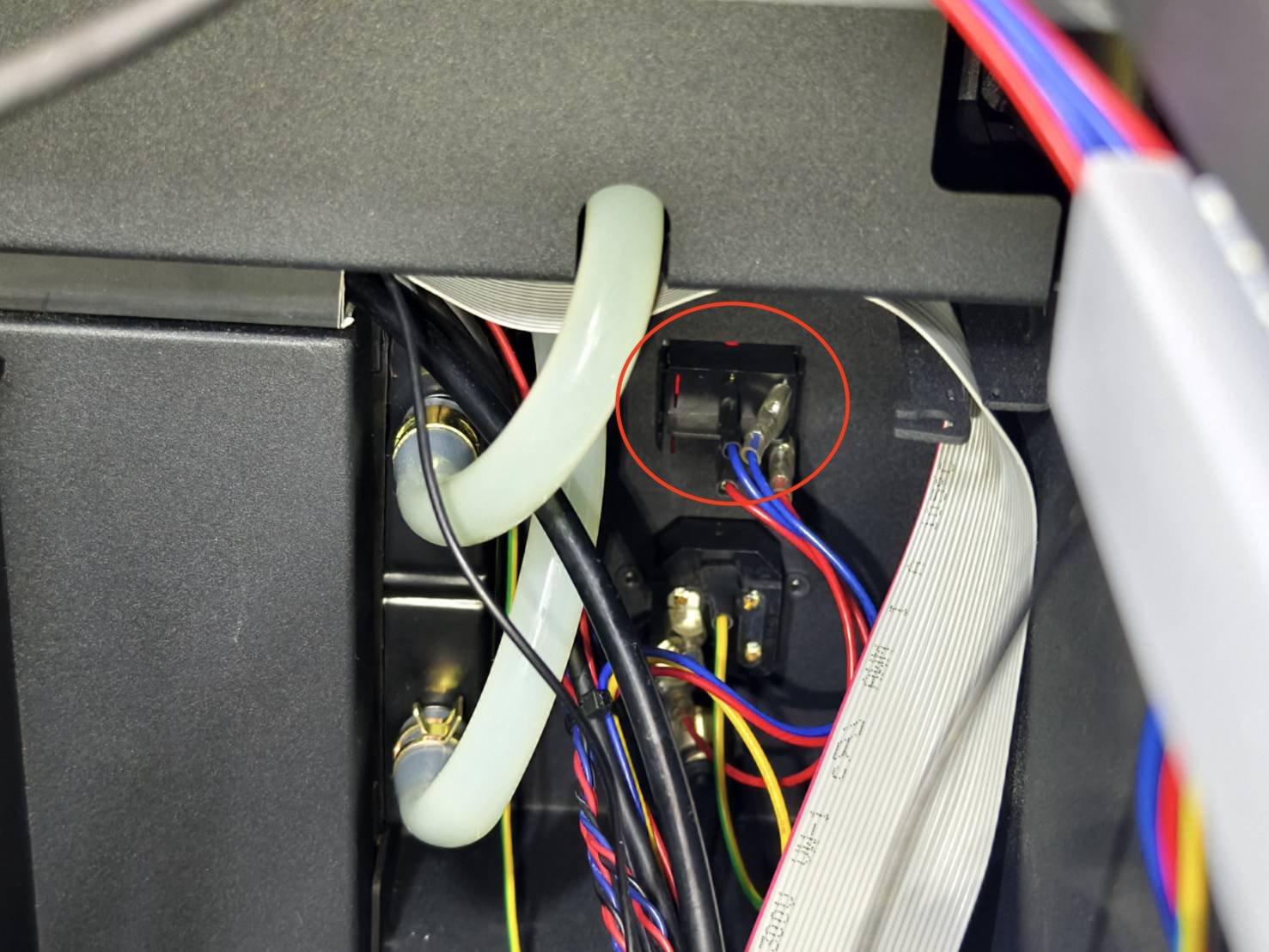

Zoek de achterkant van de tuimelschakelaar aan de binnenkant van de machine.

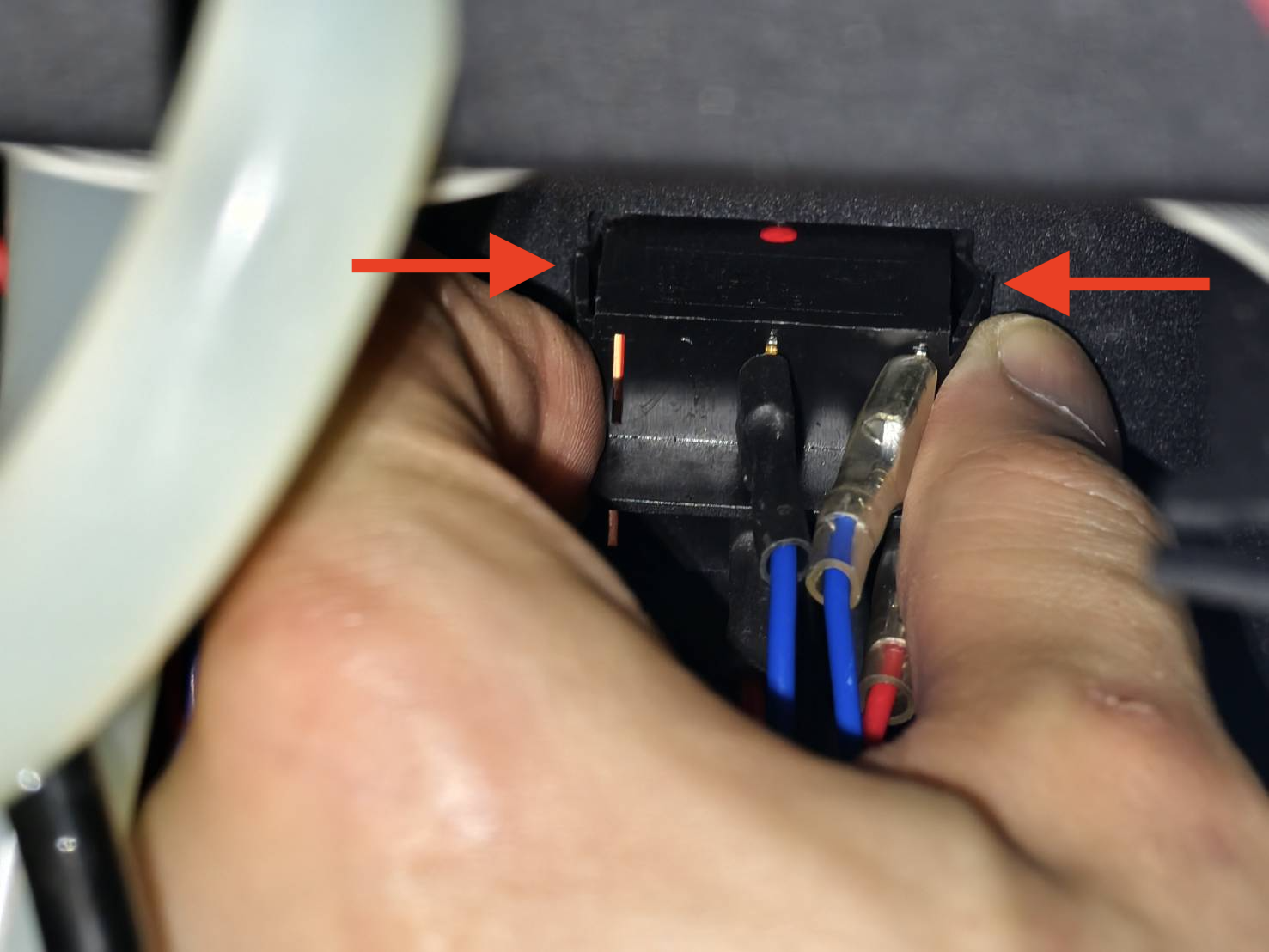

Probeer de schakelaar voorzichtig naar buiten te duwen. Knijp de zijkanten van de schakelaar samen met je vingers; de schakelaar kan dan worden bewogen en losgeschud.

Stap 12

Terwijl u met één hand de schakelaar naar buiten duwt, gebruikt u met de andere hand een platte schroevendraaier om hem eruit te wrikken.

Stap 13

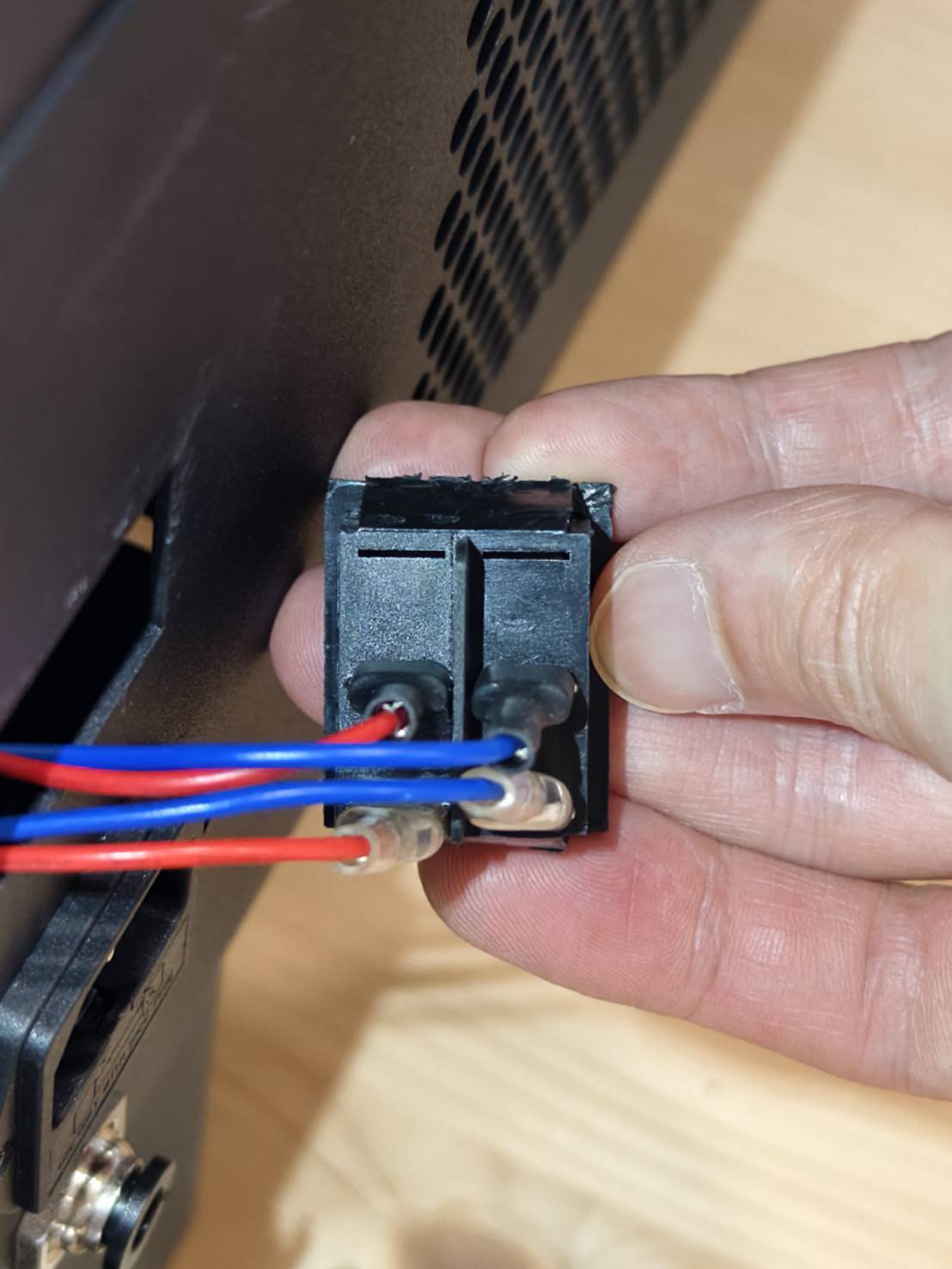

Maak foto's om de positie van elke draad vast te leggen.

Stap 14

Koppel de draden los van de schakelaar.

Stap 15

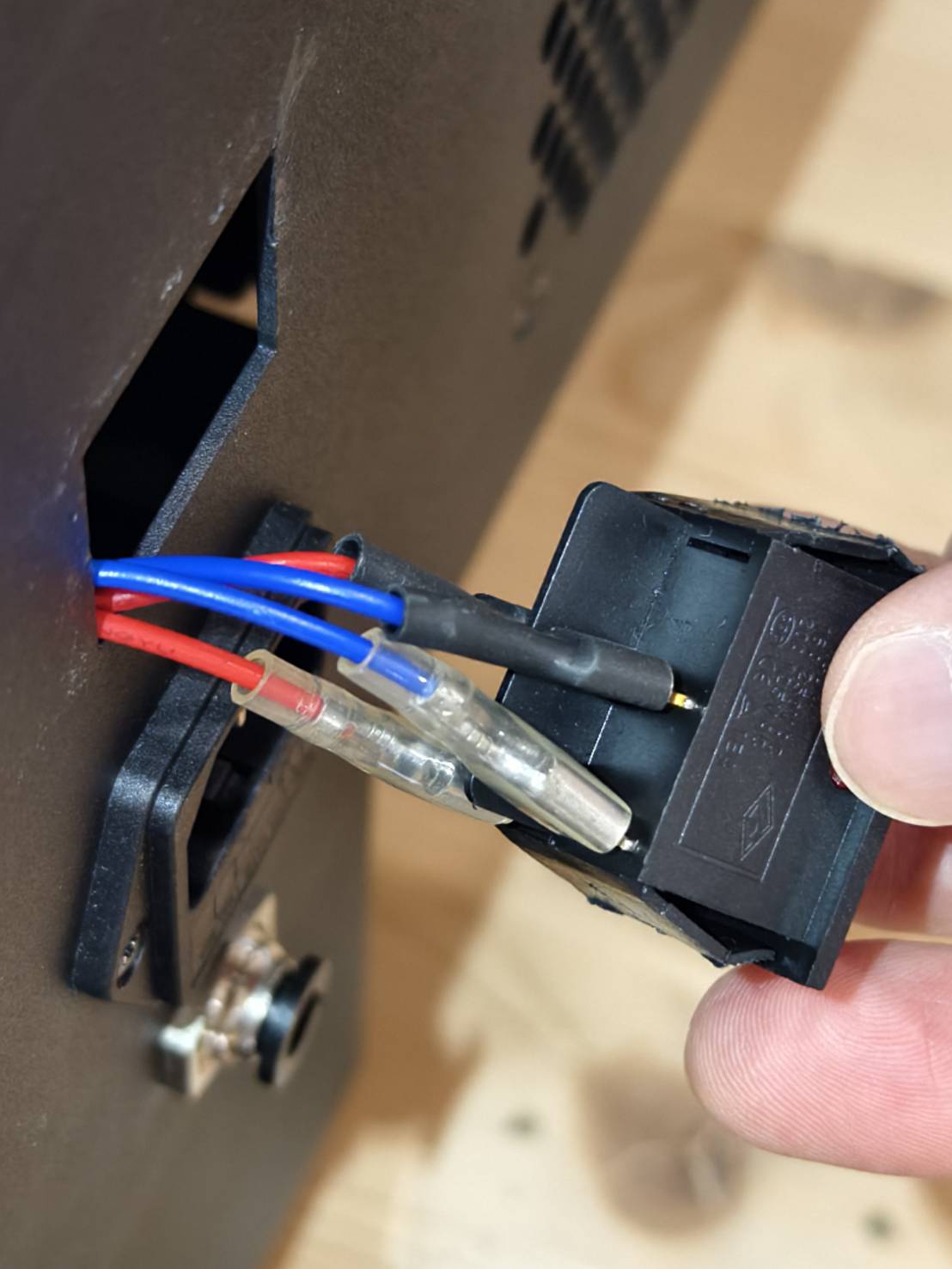

Verbind de draden met de nieuwe schakelaar.

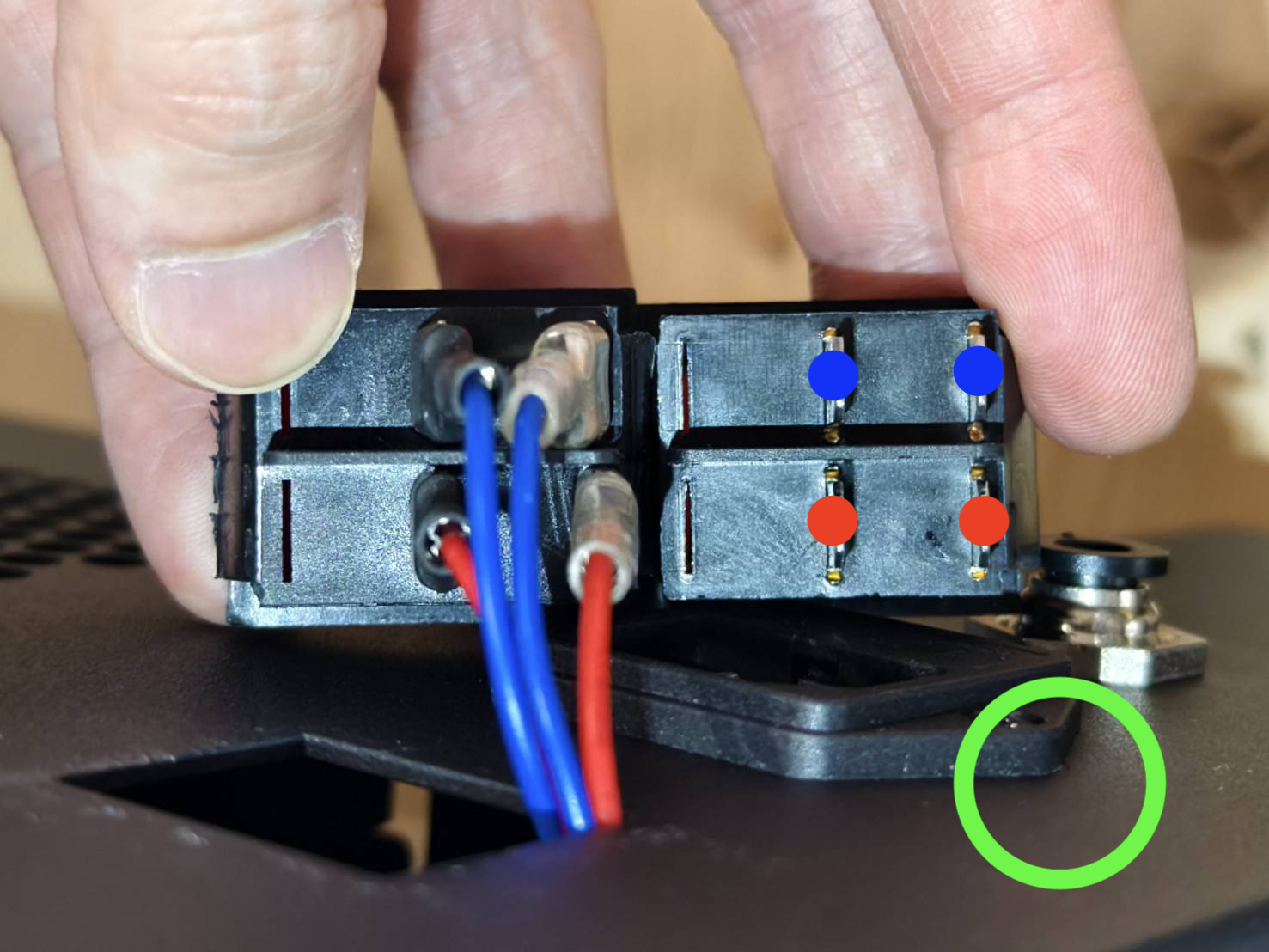

Zorg ervoor dat de draden op de juiste posities worden aangesloten, zoals weergegeven op de onderstaande foto of raadpleeg de foto's die zijn gemaakt in Stap 13.

Stap 16

Druk de schakelaar in de opening.

Stap 17

Hang de laser-voeding terug op de bevestigingspunten.

Stap 18

Draai de moeren rechtsboven en rechtsonder vast.

Stap 19

Monteer de moer linksonder opnieuw.

Stap 20

Monteer de moer linksboven opnieuw.
Als u moeite heeft met het monteren van deze moer, kunt u proberen deze vast te zetten met een tang.
Als de moer niet kan worden vastgezet of bevestigd, kan deze worden overgeslagen of aan het bevestigingspunt worden gehangen.

Stap 21

Sluit de kabels opnieuw aan.
Zorg ervoor dat de spanning is ingesteld op de juiste waarde voor uw land of omgeving.
(Als u het niet weet, kunt u Wikipedia)

115V 230V
Sluit de zijklep en draai de schroef vast.

Stap 22

Trek de kabel van de nieuwe voeding uit het gat en leid deze naar de achterzijde.
Sluit de kabels van de laserbuis en de laservoeding opnieuw aan.
Sluit de achterklep en draai de schroef vast.
