Beambox II - Vervanging van ronde schakelaar (zilverkleurig)

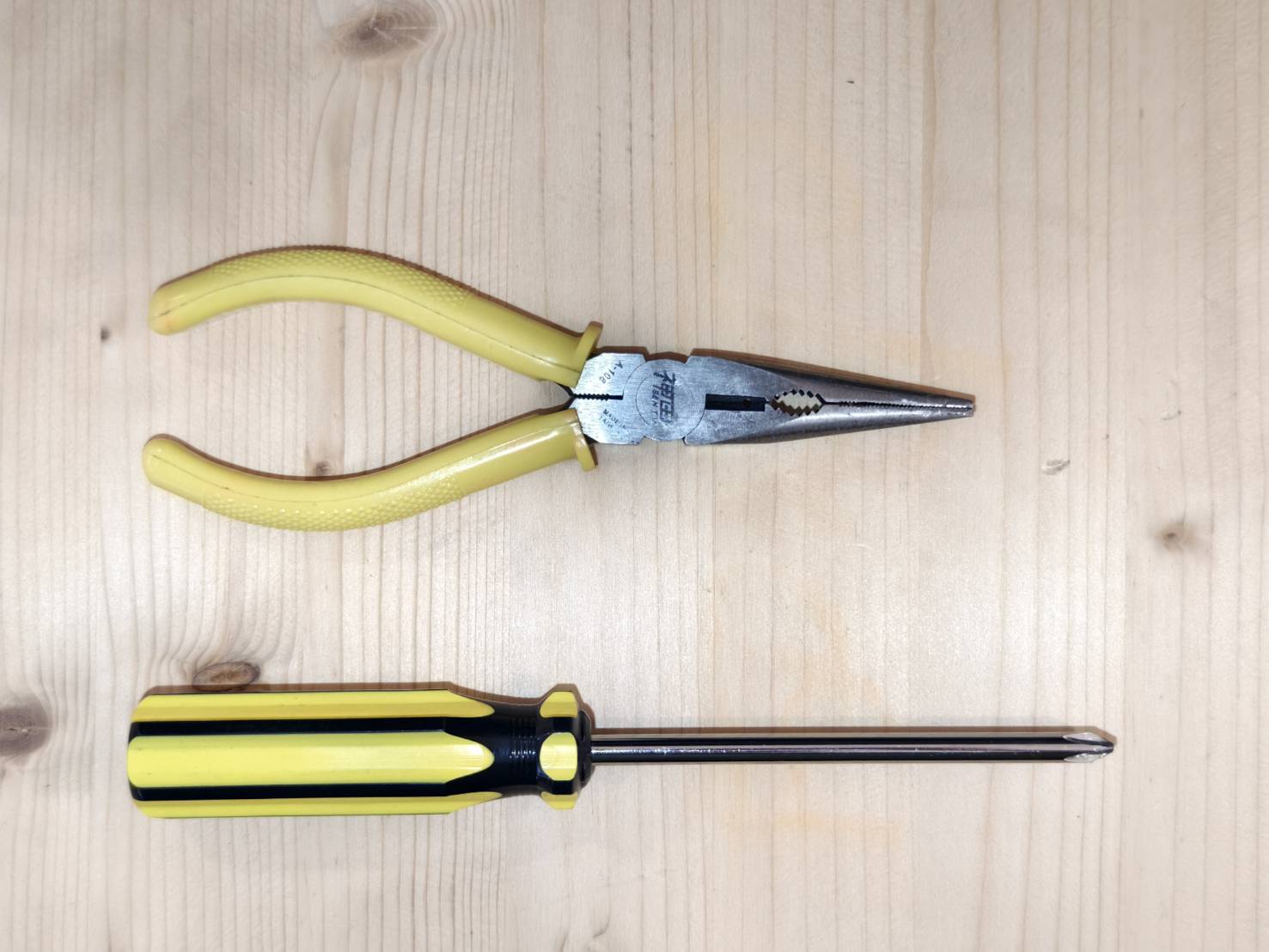

Gereedschappen

Stap 1

Schakel de machine uit en koppel de voedingskabel los.

Stap 2

Open de zijklep om toegang te krijgen tot het inwendige van de machine.

• Gebruik een kruiskopschroevendraaier om de klep te openen.



Stap 3

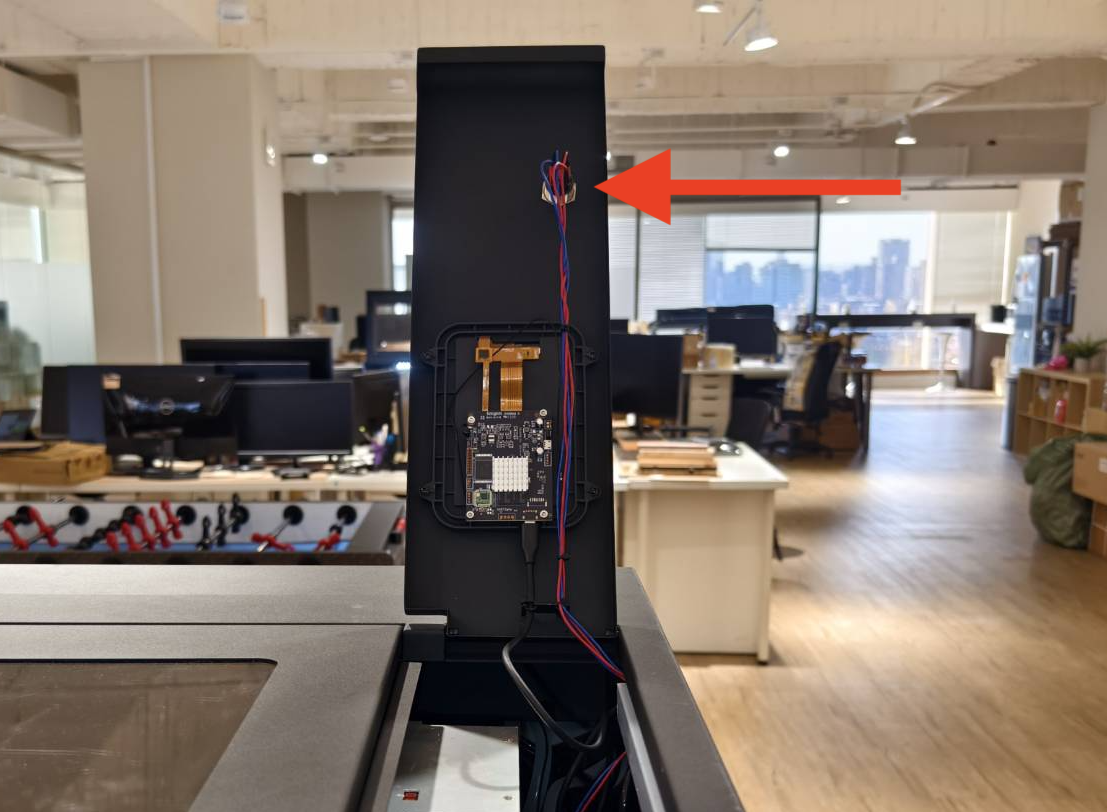

De schakelaar bevindt zich hier.

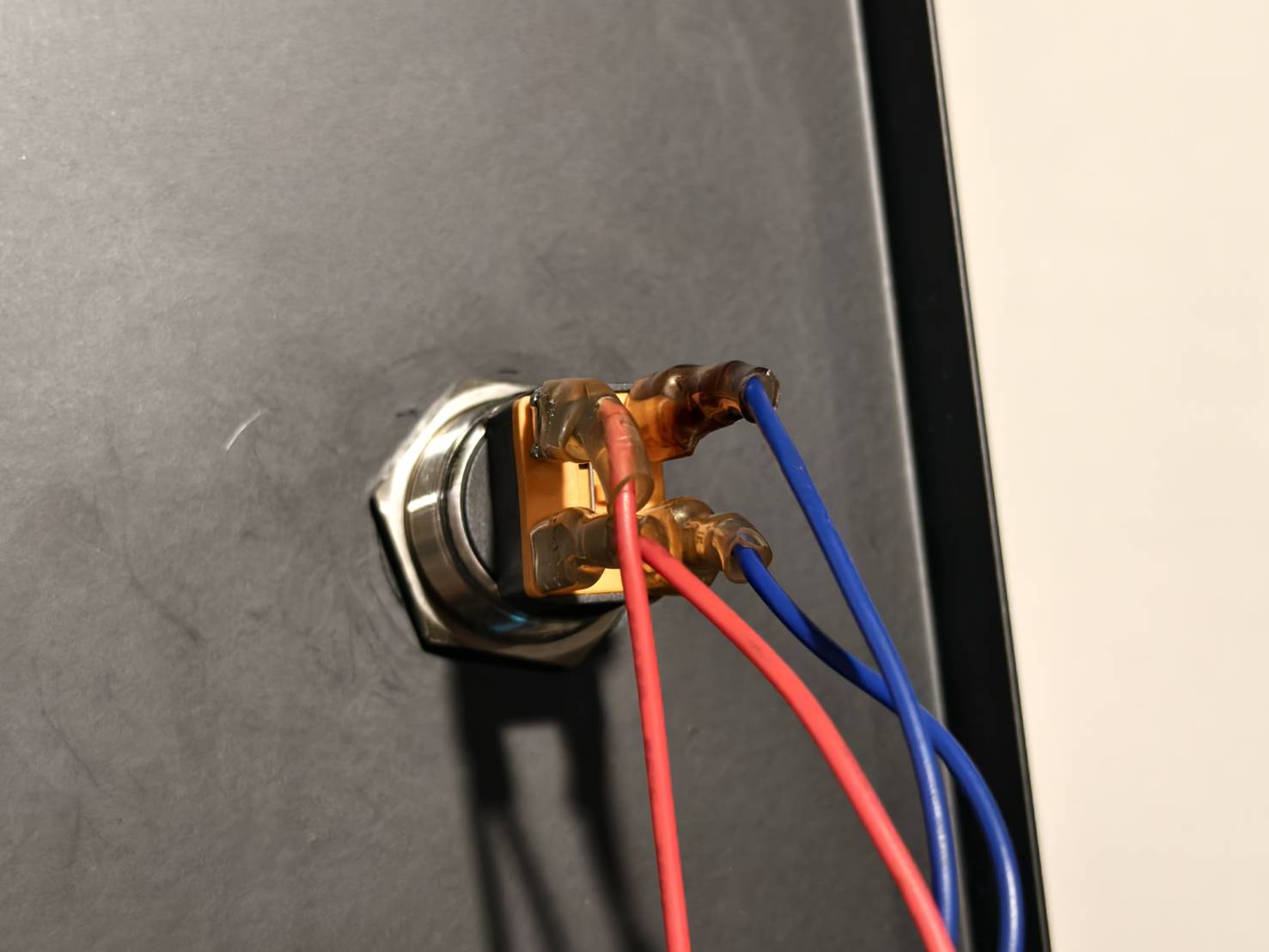

Verwijder de draden van de ronde schakelaar.

Stap 4

Verwijder de ronde schakelaar door de bevestigingsmoer los te draaien.

Stap 5

Installeer de nieuwe ronde schakelaar door de bevestigingsmoer vast te draaien.

Stap 6

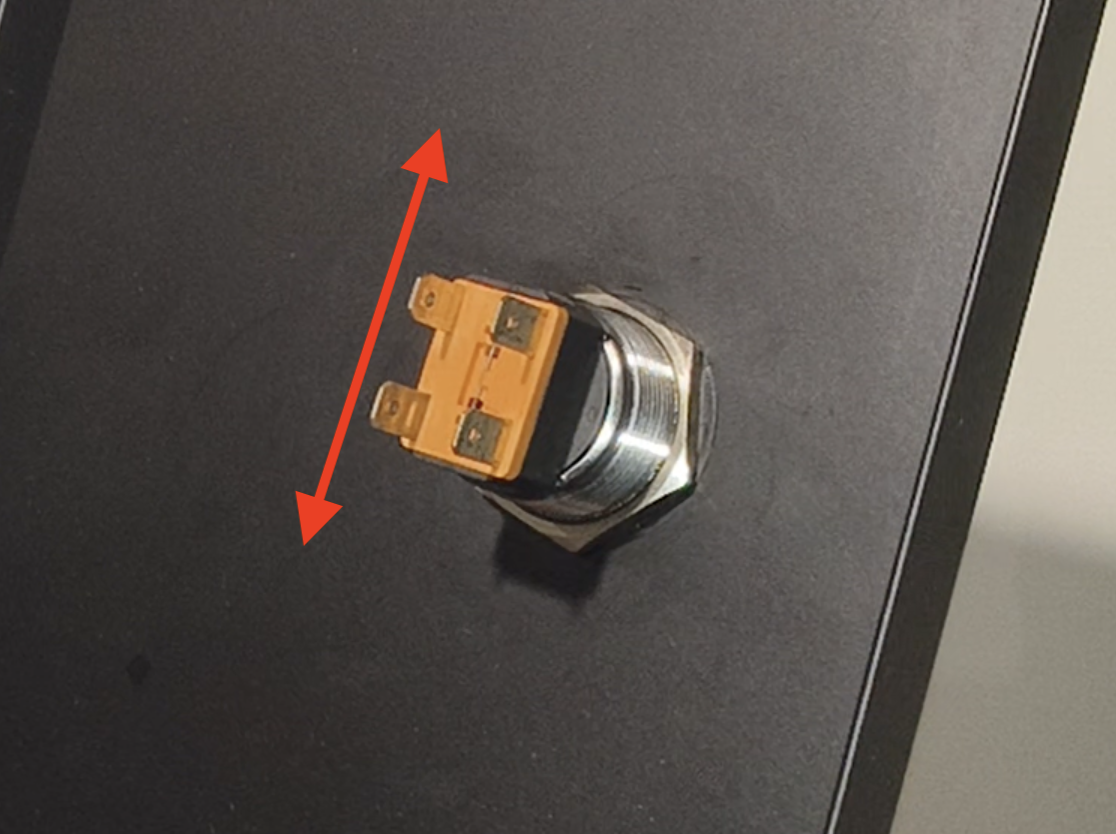

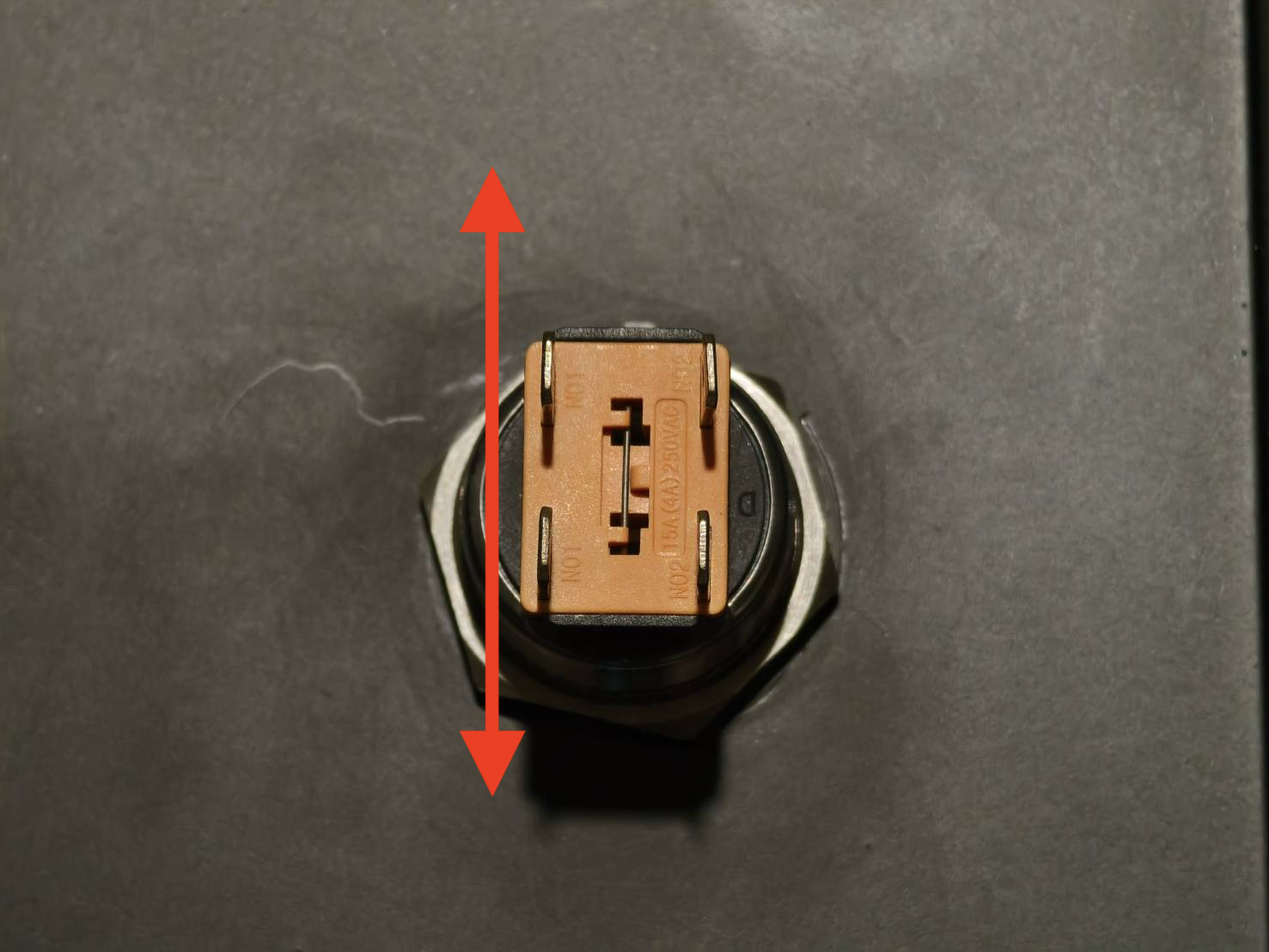

Zorg ervoor dat de achterkant van de schakelaar in dezelfde richting is geplaatst als op de onderstaande afbeelding.
(De achterkant van de schakelaar is rechthoekig en de lange zijden staan verticaal.)

Stap 7

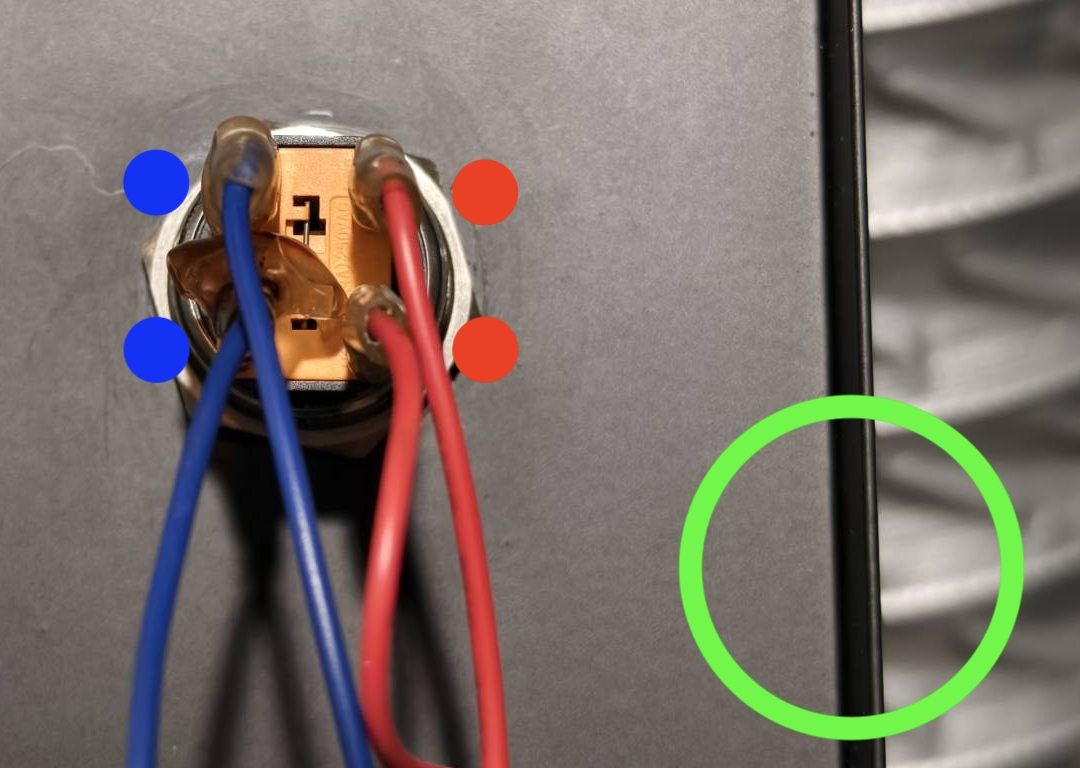

Sluit de draden aan op de pinnen van de schakelaar.

• Demonstratie.


• Zorg ervoor dat dezelfde kleuren aan dezelfde zijden zitten (alleen links en rechts).

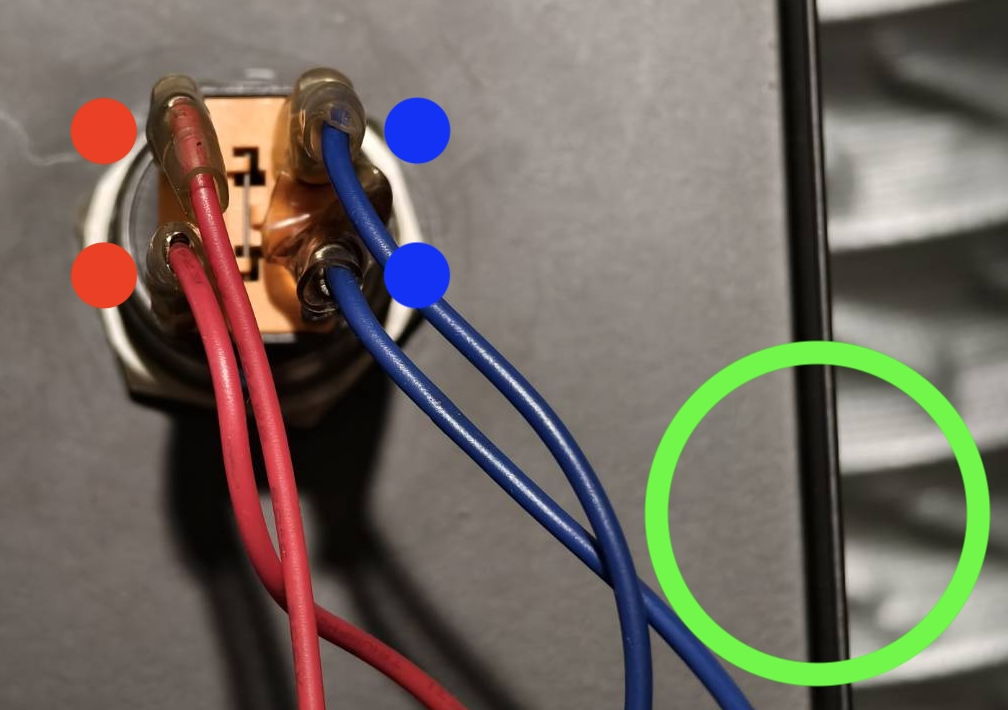

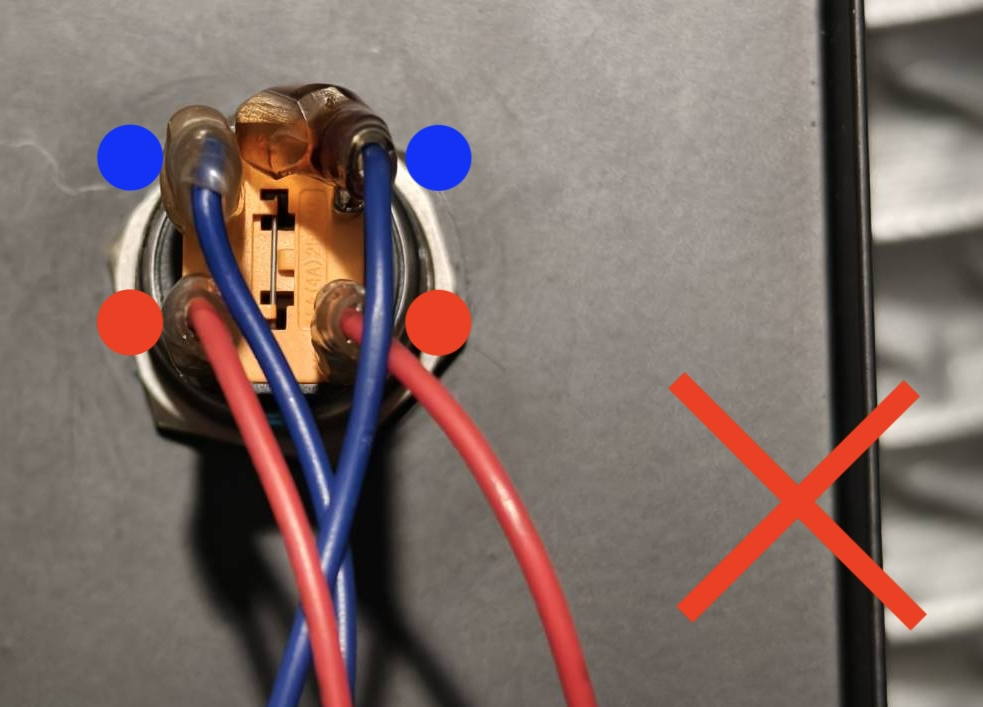

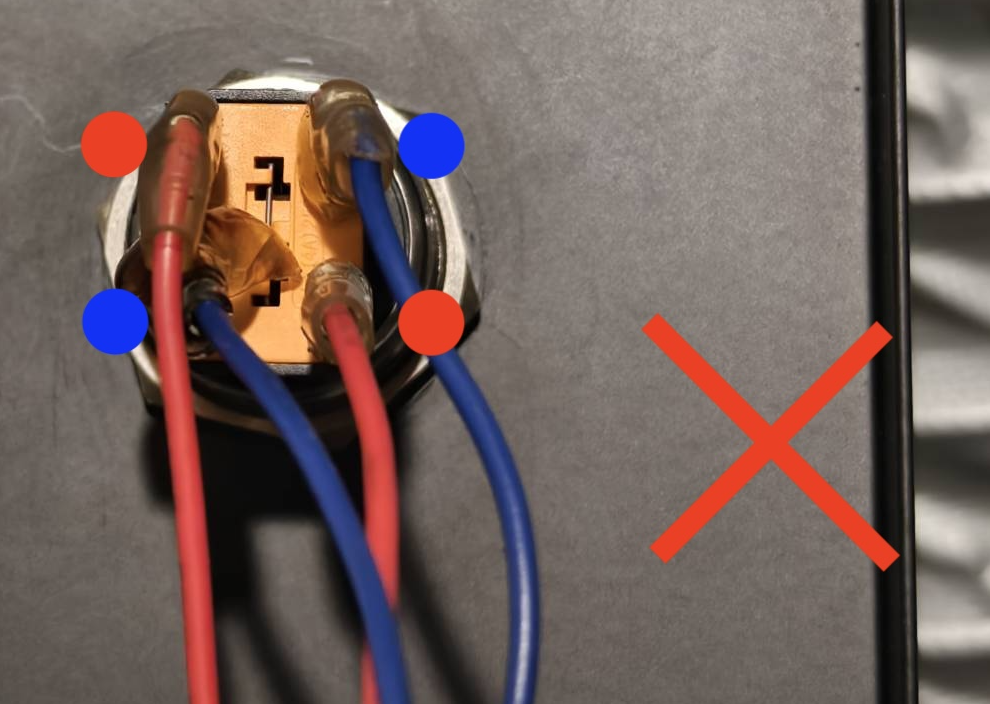

  Goed voorbeeld	Slechte voorbeelden

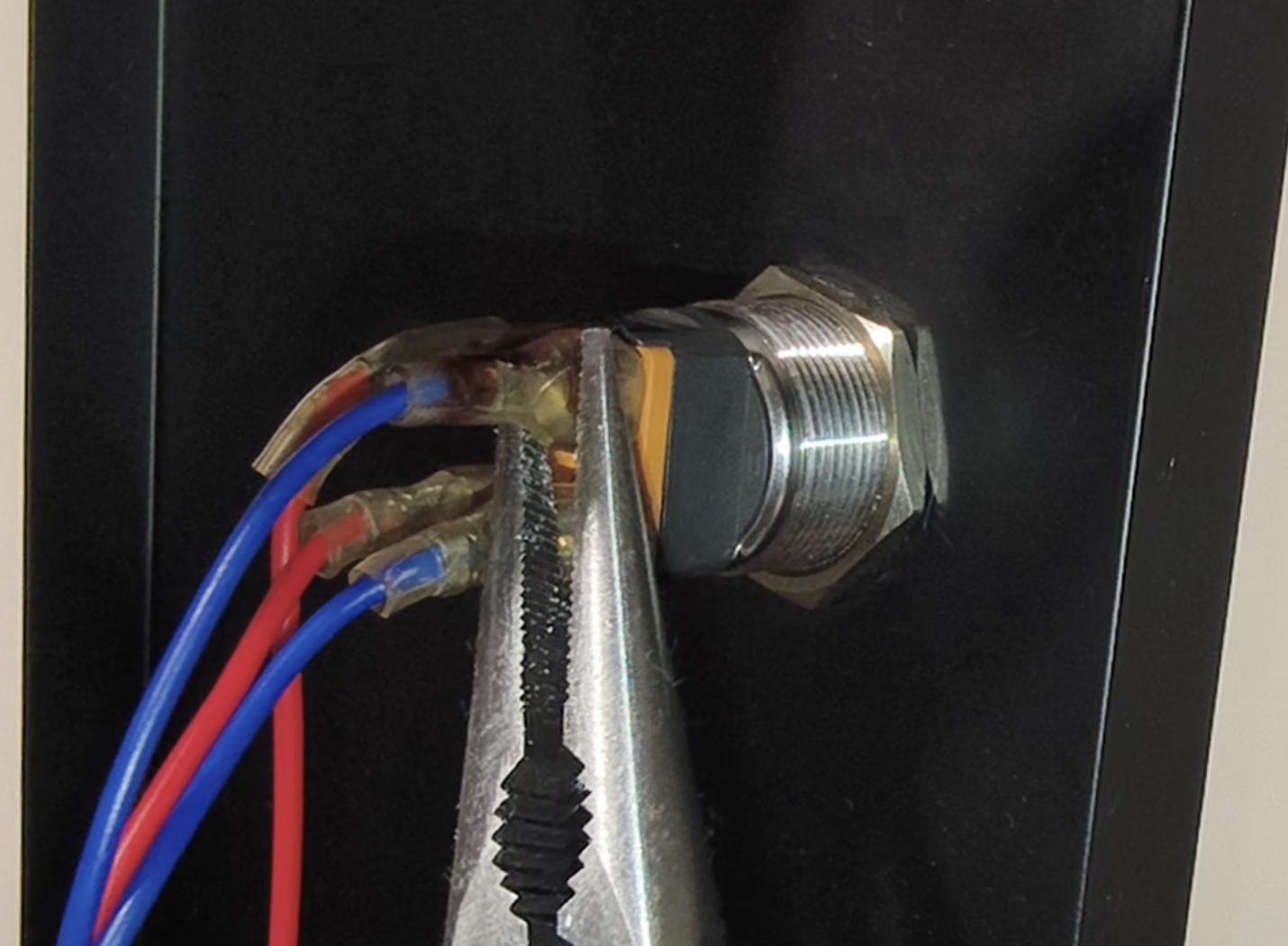

• Sluit de draden aan, controleer of de kleuren op de juiste positie zitten en gebruik vervolgens de tang om de draden stevig vast te zetten.


Stap 8

Sluit de zijklep en draai de schroef vast.
