Beambox II - Vervanging van de camerakabel

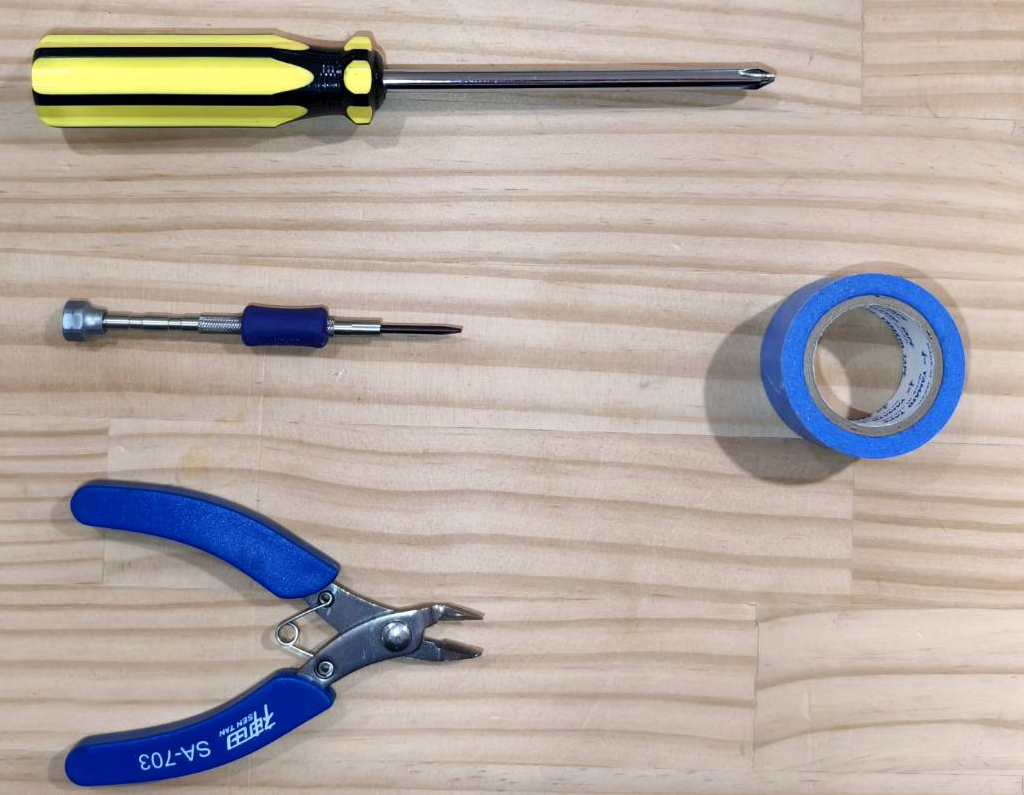

Benodigdheden

Stap 1

Open de zijklep om de binnenkant van de machine te bekijken.

• Gebruik een kruiskopschroevendraaier om de klep te openen.



Stap 2

Ontkoppel de camerakabel aan de kant van de laserkop.

Stap 3

Test de nieuwe camerakabel door deze aan te sluiten op de cameramodule aan de kant van de laserkop en de USB-A-aansluiting aan de kant van het moederbord.

Let op:
Als er geen beeld verschijnt tijdens de test, herstart dan de machine en voer de test opnieuw uit.
Als er na het opnieuw opstarten nog steeds geen beeld is, neem dan contact op met de klantenondersteuning.

Stap 4

Verwijder na de externe test de nieuwe camerakabel uit de machine.

Stap 5

Schakel de machine uit en koppel de voedingskabel los.

Stap 6

Knip de kabelbinder bij de laserkop door en verwijder de oude camerakabel.

Stap 7

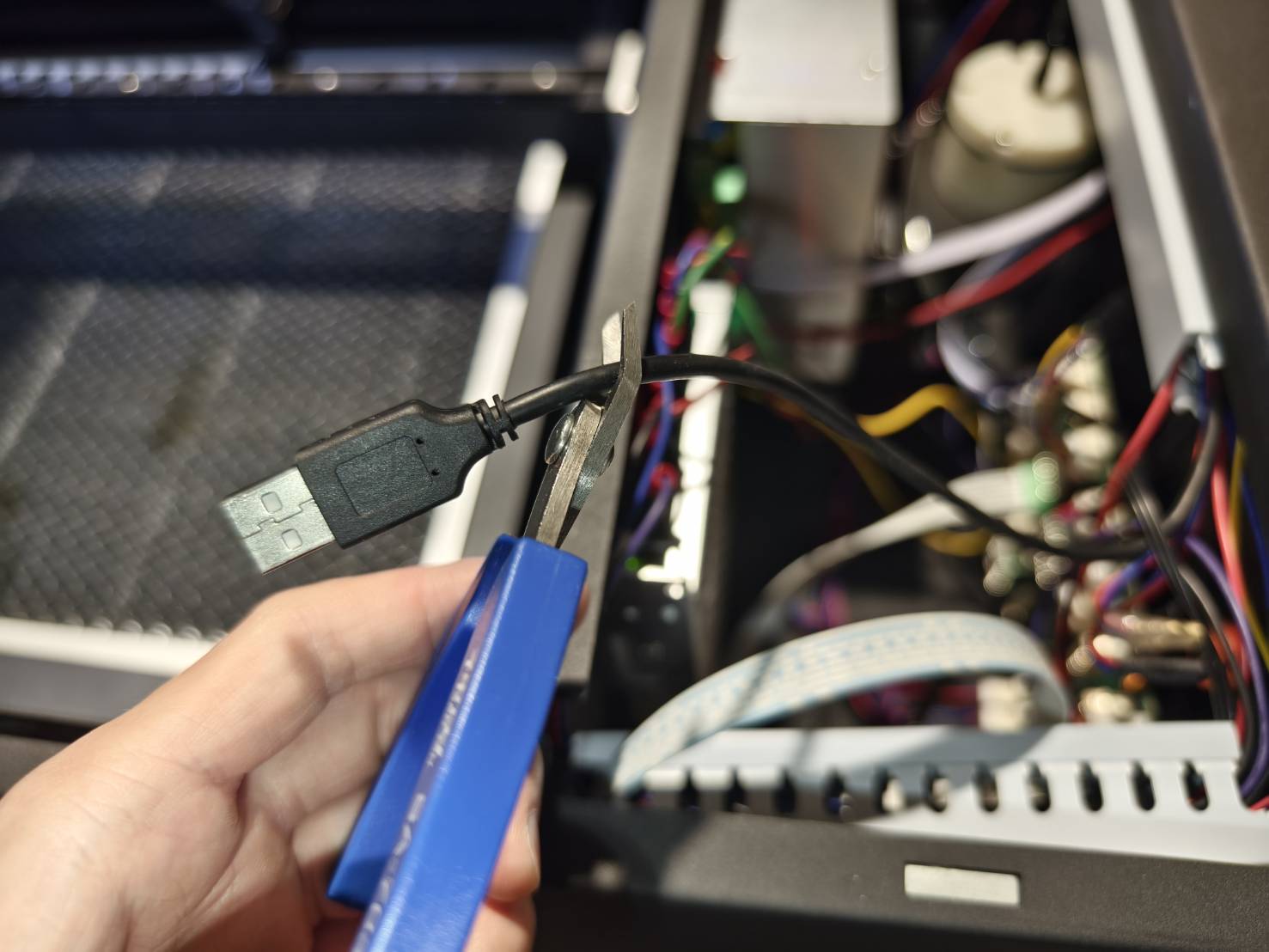

Knip de USB-A-connector van de oude camerakabel af.

Stap 8

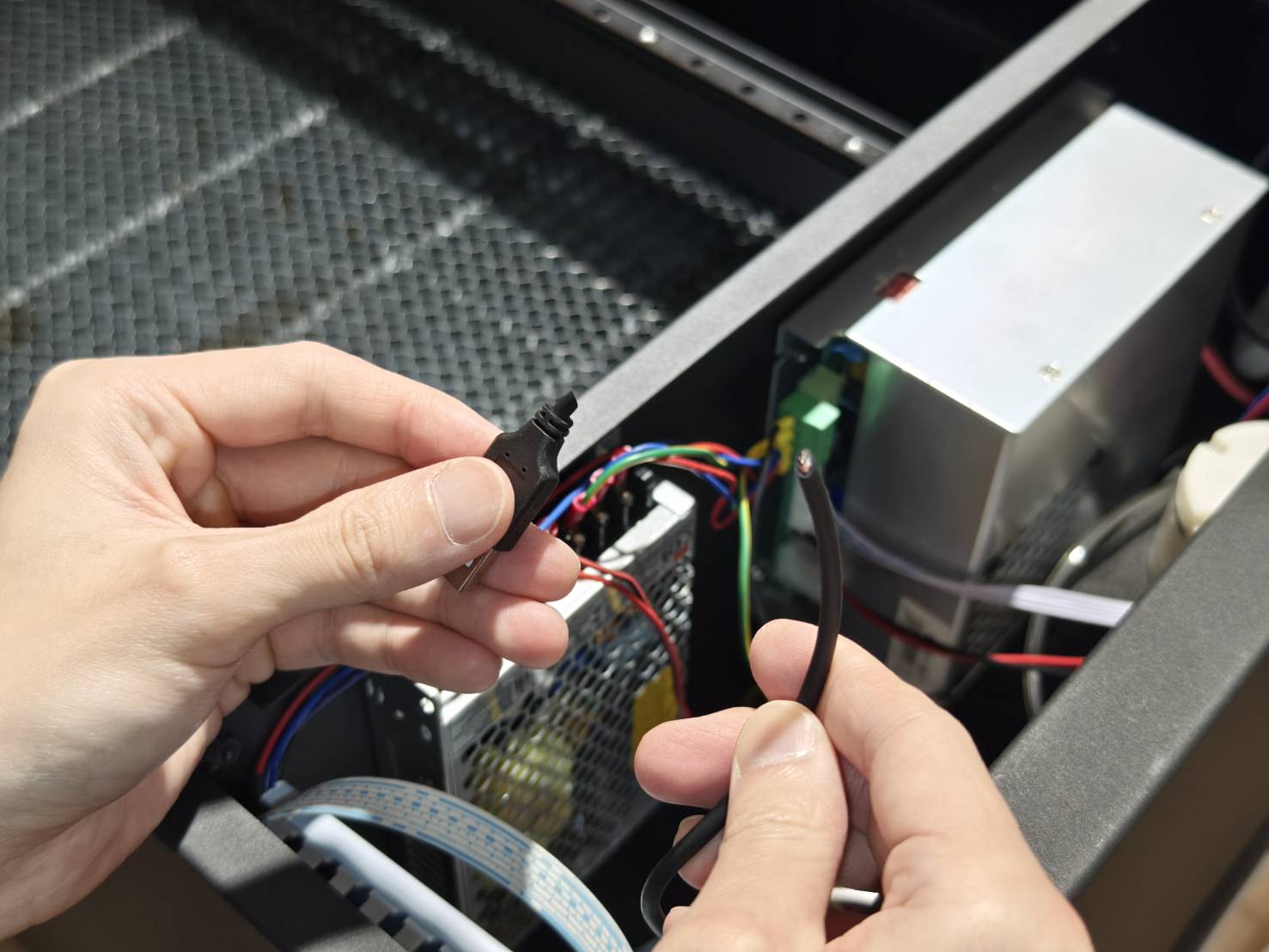

Verbind de nieuwe camerakabel met de oude camerakabel met behulp van tape.
Controleer na het verbinden de sterkte om er zeker van te zijn dat deze stevig genoeg is.

Stap 9

Leid de camerakabel door de blauwe kabelbehuizing.

Stap 10

• Leid de kabel door de zwarte kabelbehuizing aan de achterkant.


• Laat voldoende lengte over zodat het USB-A-gedeelte in het moederbord kan worden gestoken.


Stap 11

Trek de kabel door de kunststof kabelketting aan de linkerkant (Y-as). De kabelketting kan worden geopend met een platte schroevendraaier.

Stap 12

Trek de kabel door de kunststof kabelketting in het werkgebied (X-as).
De kabelketting kan worden geopend met een platte schroevendraaier, maar laat de eerste gesloten, zoals in de video te zien is.

Stap 13

Maak de nieuwe en de oude kabels los door de tape te verwijderen. De oude kabel kan daarna worden weggegooid.

Stap 14

Leg de kabel netjes neer en sluit deze aan op de cameramoduleprint aan de kant van de laserkop.
Sluit de USB-A-kabel aan op het moederbord.

Stap 15

Zorg ervoor dat de linker kabelketting gesloten is.

Stap 16

Sluit de zijklep en draai de schroef vast.
