Beambox II - Vervanging van de noodstopknop

FLUX Support Team

9 juni 2025 05:56
Bijgewerkt

Gereedschappen

1	Tang
2	Kruiskopschroevendraaier

Stap 1

Schakel de machine uit en haal de stekker uit het stopcontact.

Stap 2

Open de zijklep om de binnenkant van de machine te bekijken.

Gebruik een kruiskopschroevendraaier om de klep te openen.

Stap 3

Verwijder de schroefdraadring van de noodstopknop.

Stap 4

Maak foto's om de juiste posities van de draden te onthouden voor het opnieuw aansluiten.

Stap 5

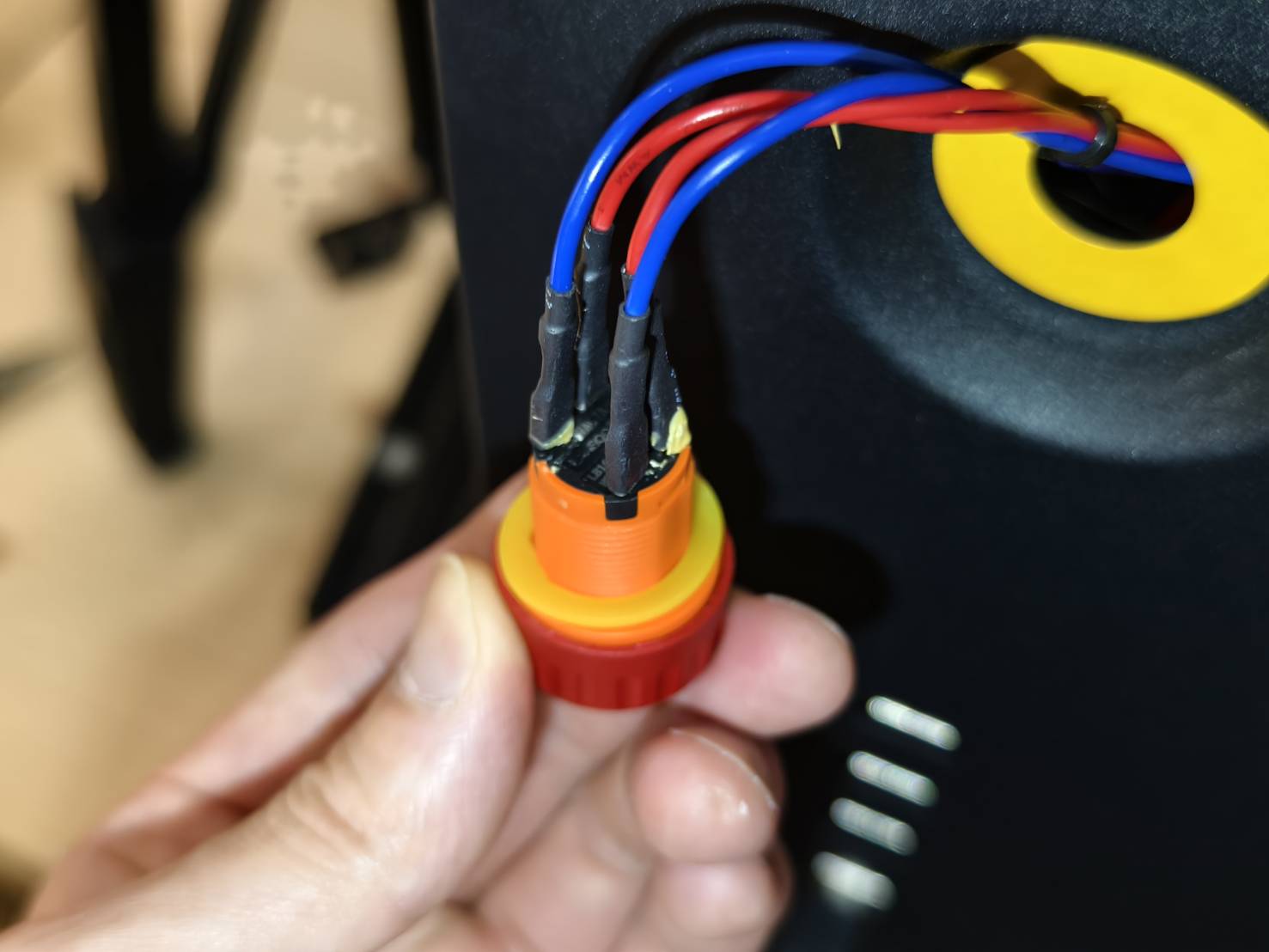

Ontkoppel de draden van de knop.

Stap 6

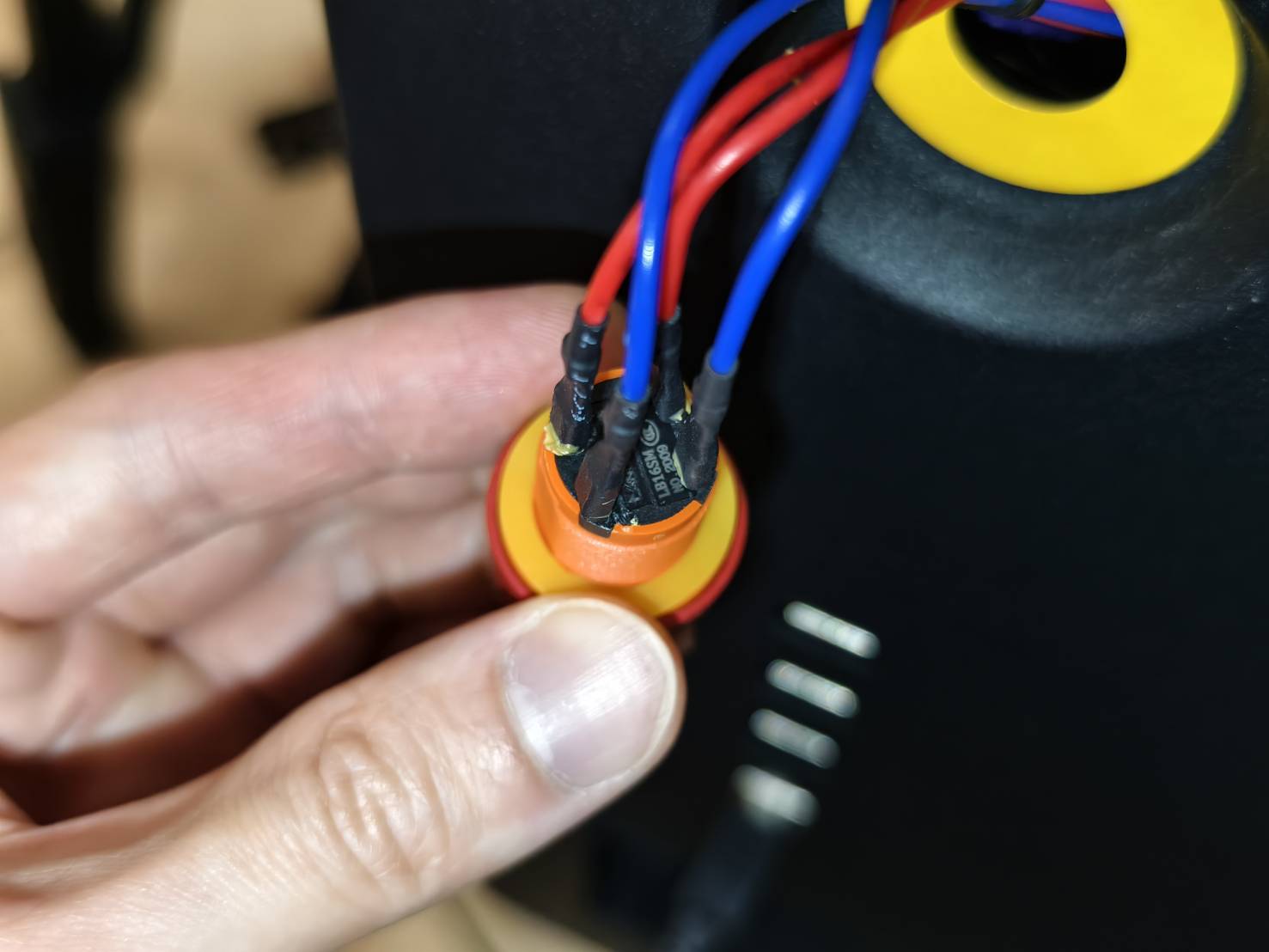

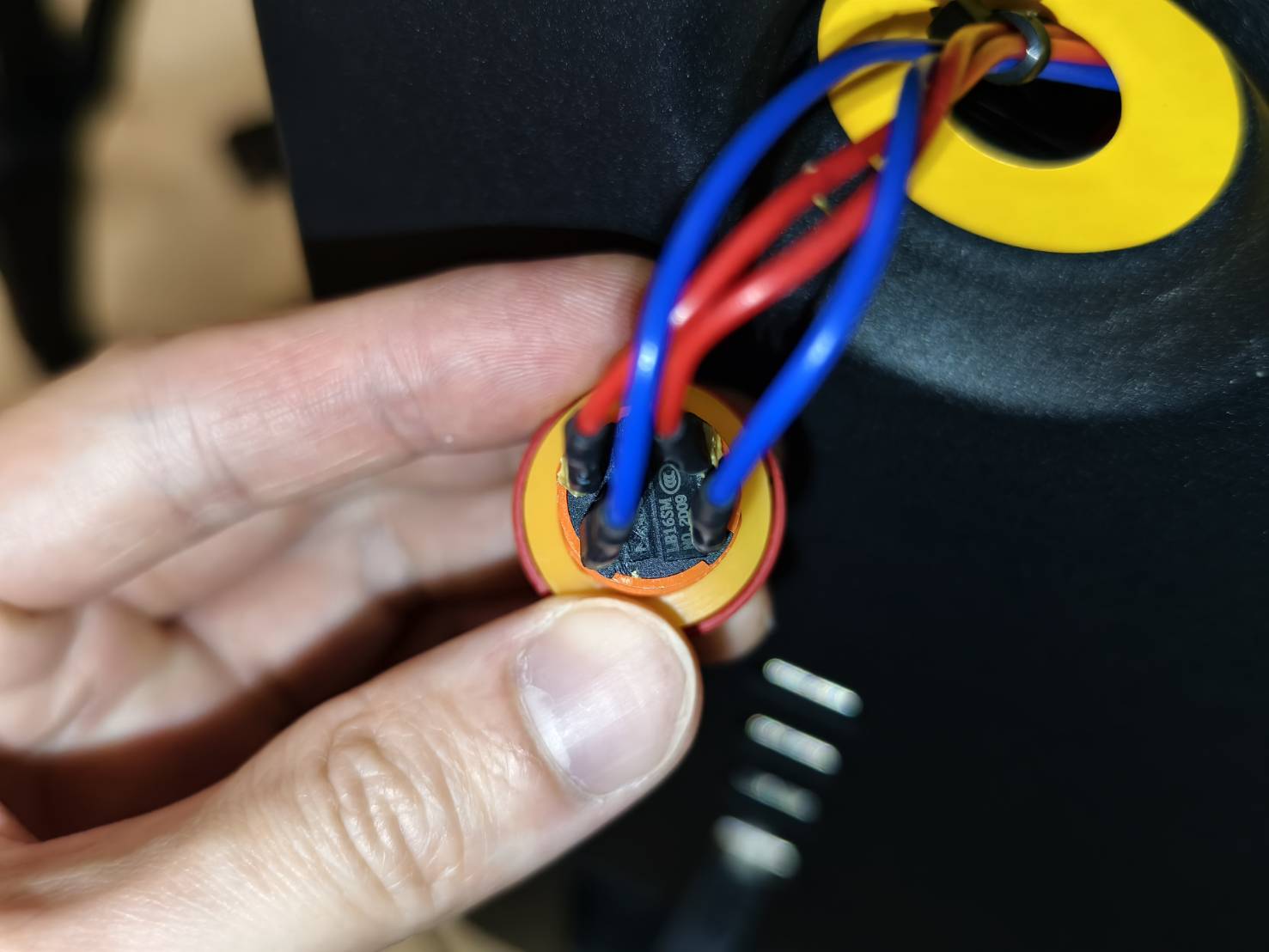

Sluit de draden aan op de nieuwe knop. Zorg ervoor dat de posities van de draden correct zijn.

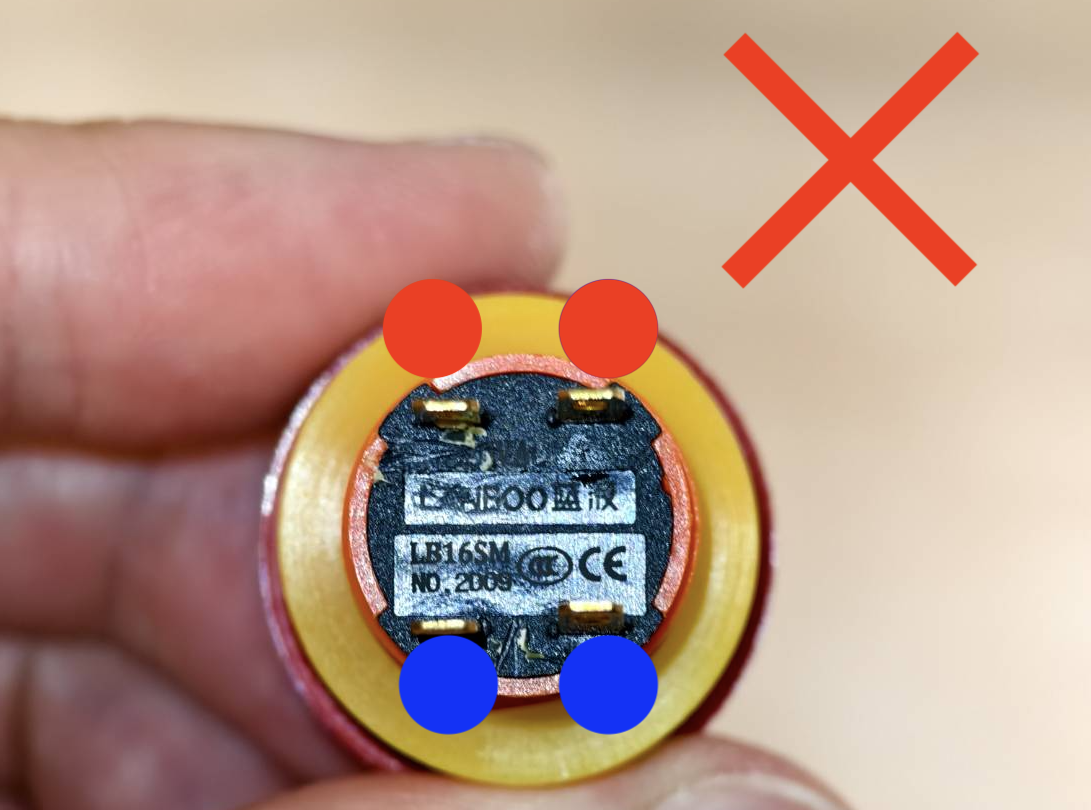

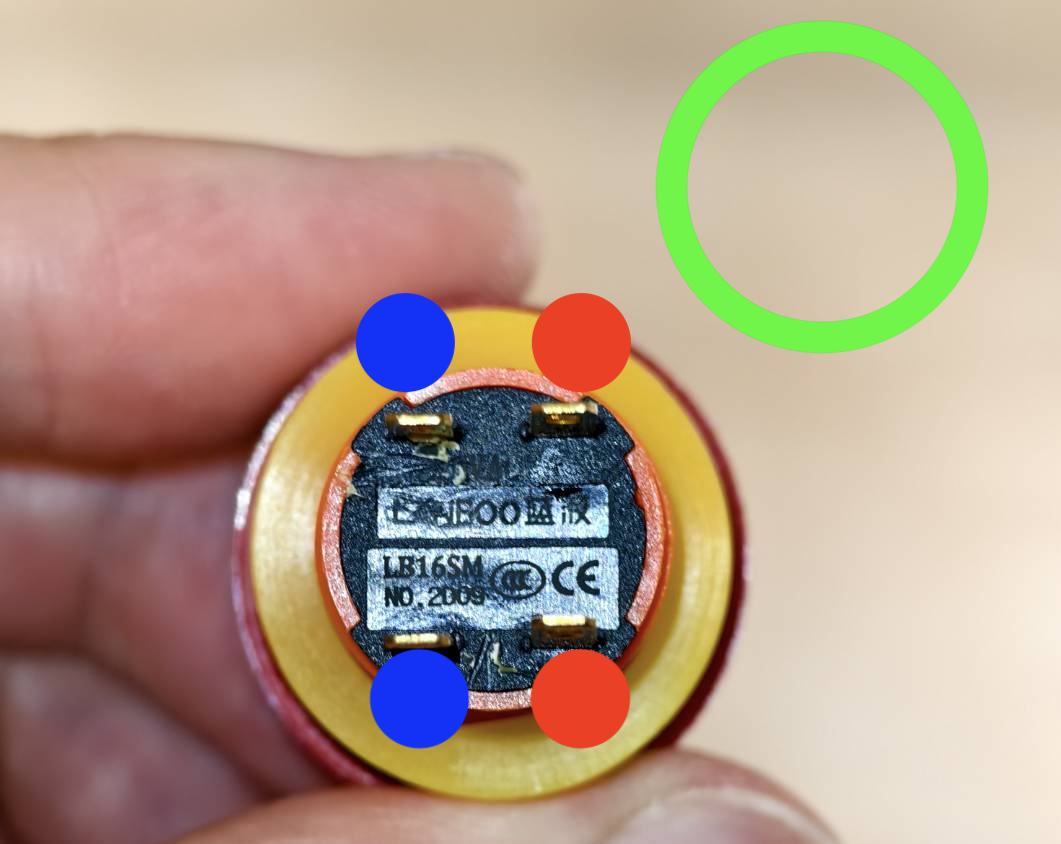

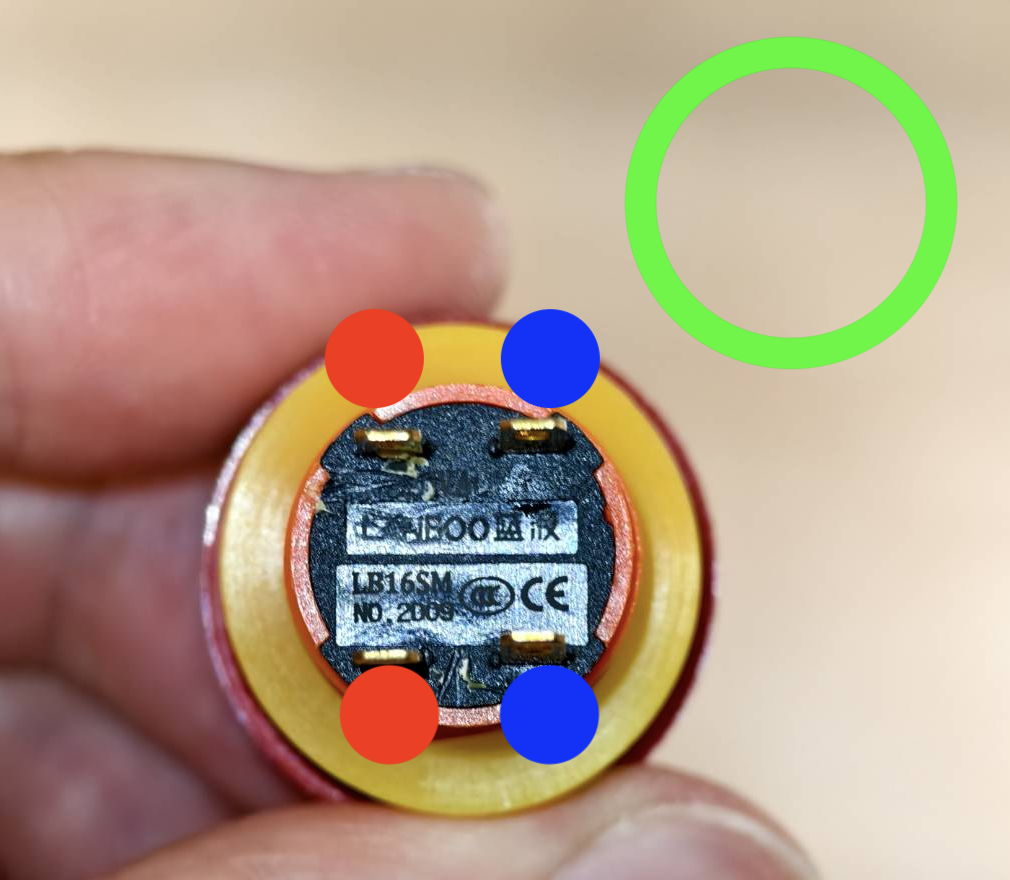

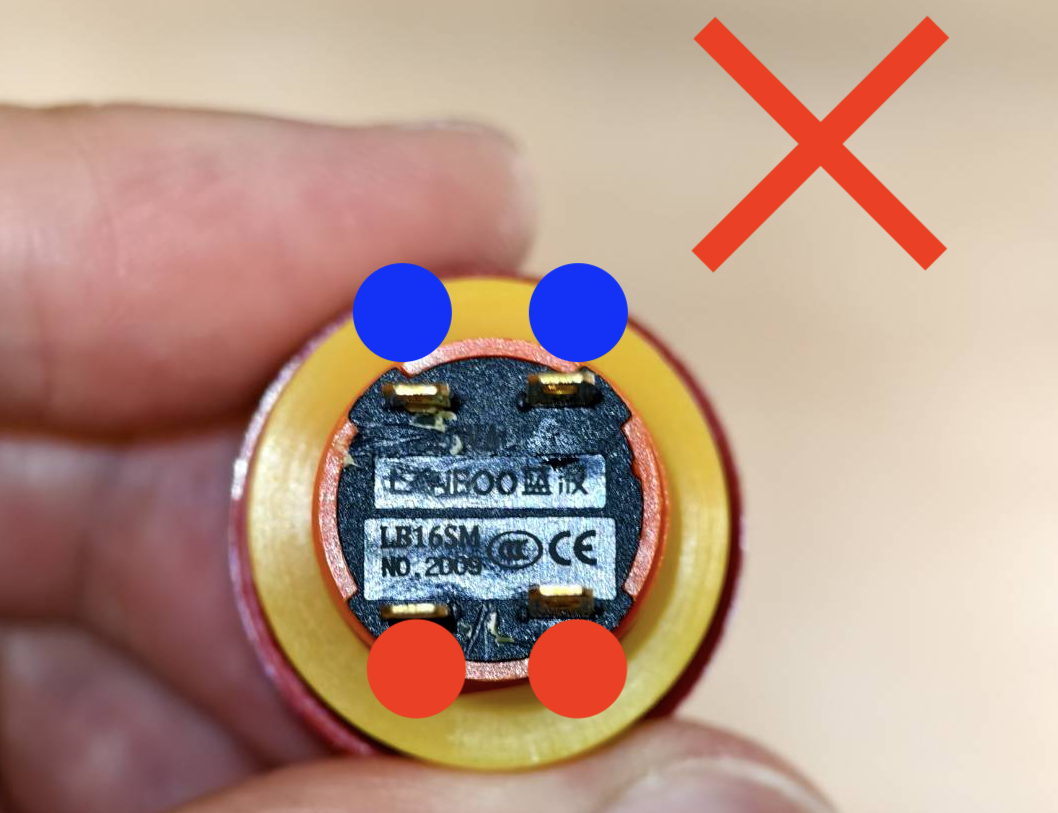

Correct voorbeeld	Onjuiste voorbeelden

Waarschuwing:
De machine kan beschadigd raken als u de draden op de verkeerde posities aansluit.
Zorg er daarom voor dat u, voordat u verdergaat naar de volgende stap, de posities van de draden controleert en bevestigt zoals weergegeven in de goede voorbeelden hierboven.

Stap 7

Bevestig de knop met de borgring.

Stap 8

Sluit de zijklep en draai de schroef vast.
