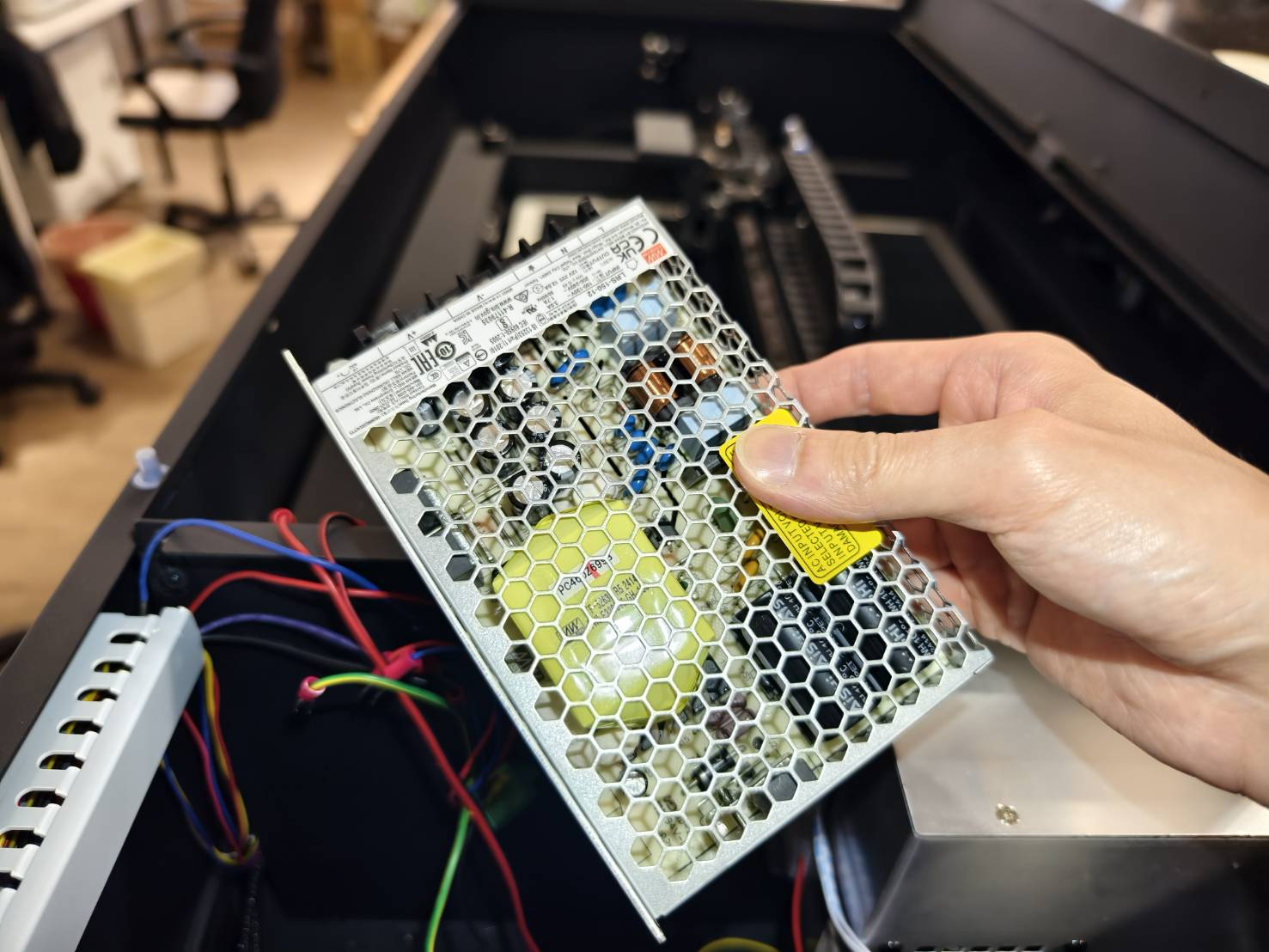

Beambox II - Vervanging van de 12V voeding (12V PSU) – FLUX Help Center

Gereedschap

1	Kruiskopschroevendraaier
2	T8-schroevendraaier

Stap 1

Schakel de machine uit en verwijder de stekker uit het stopcontact.

Stap 2

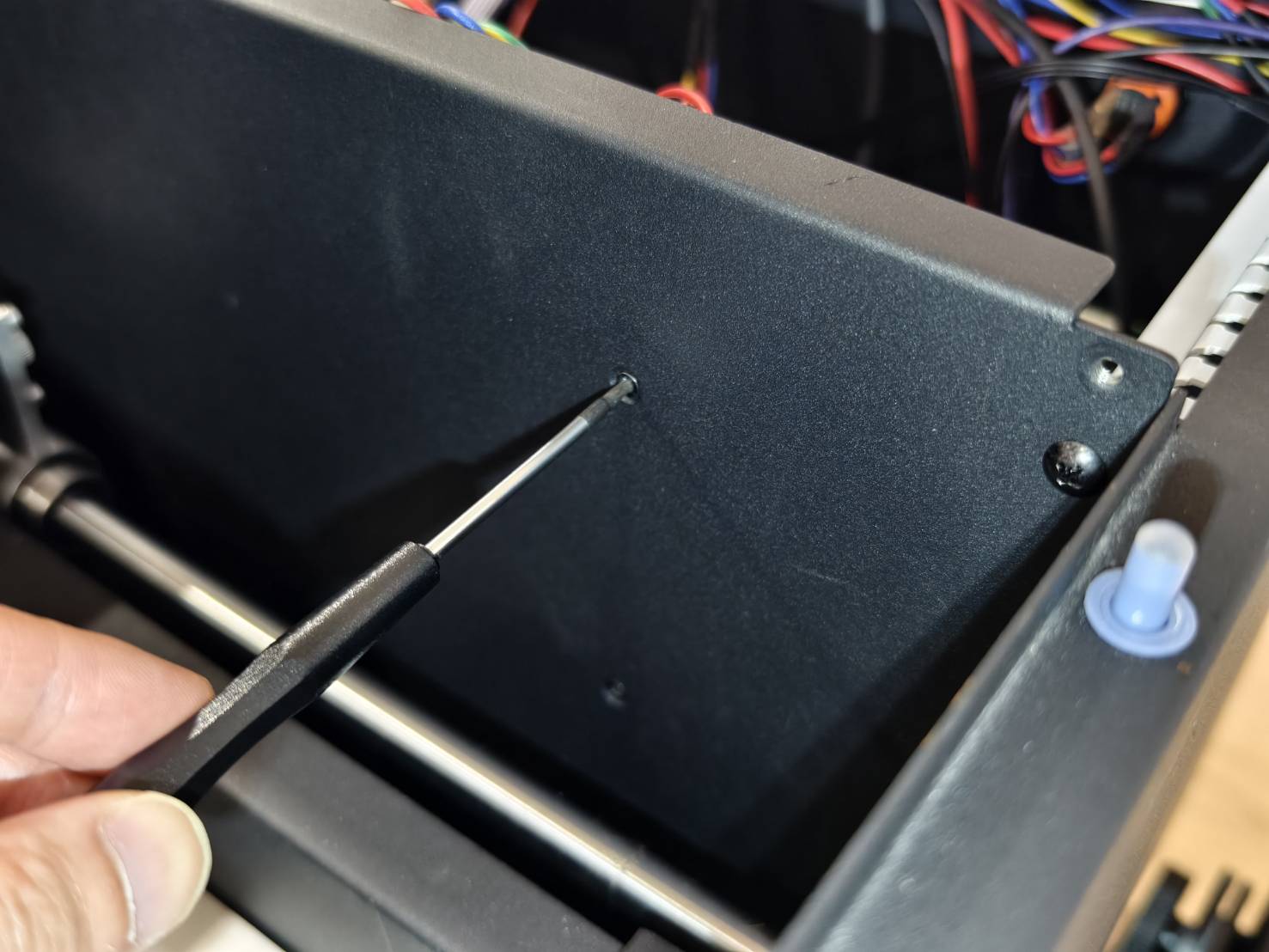

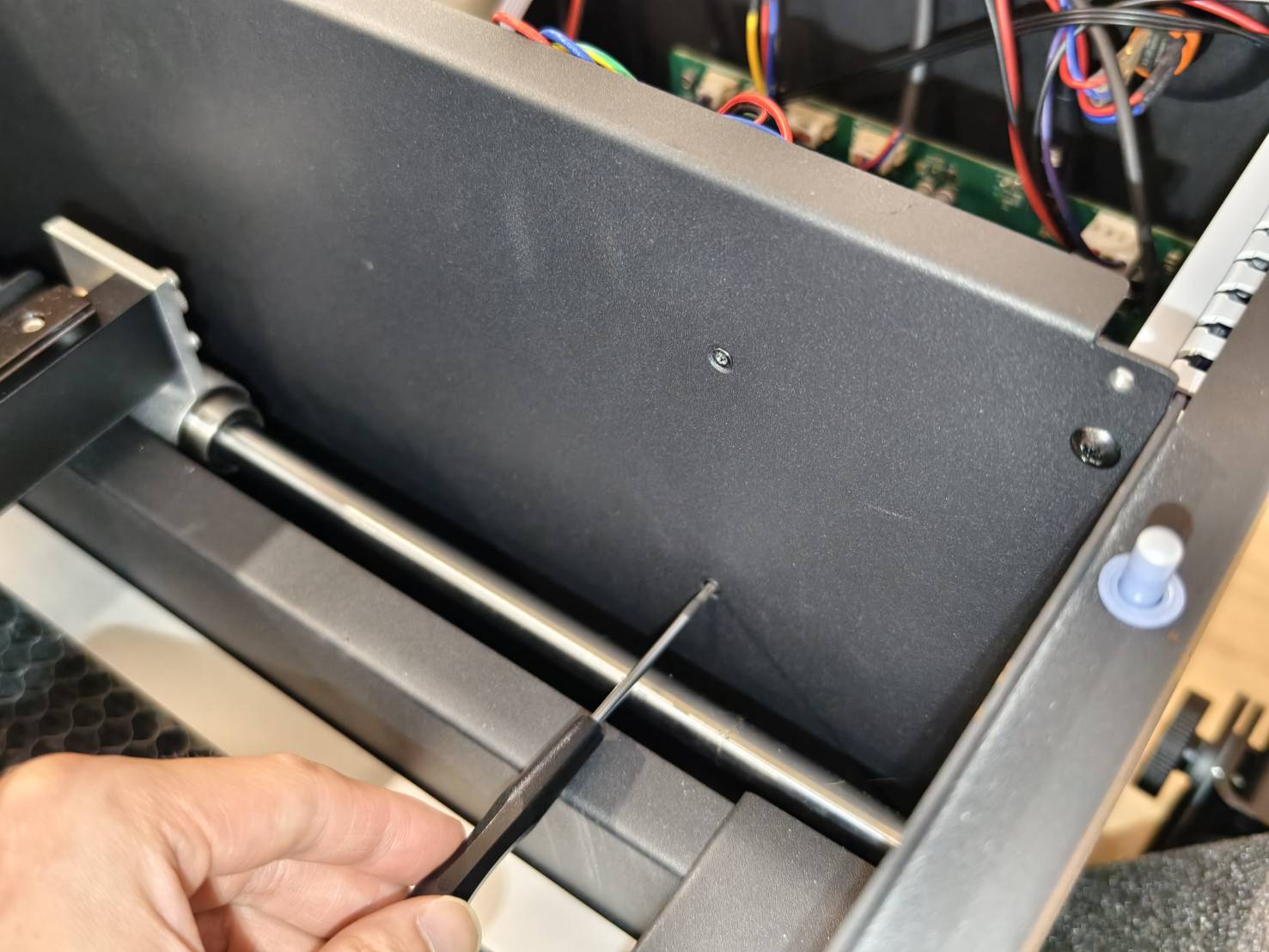

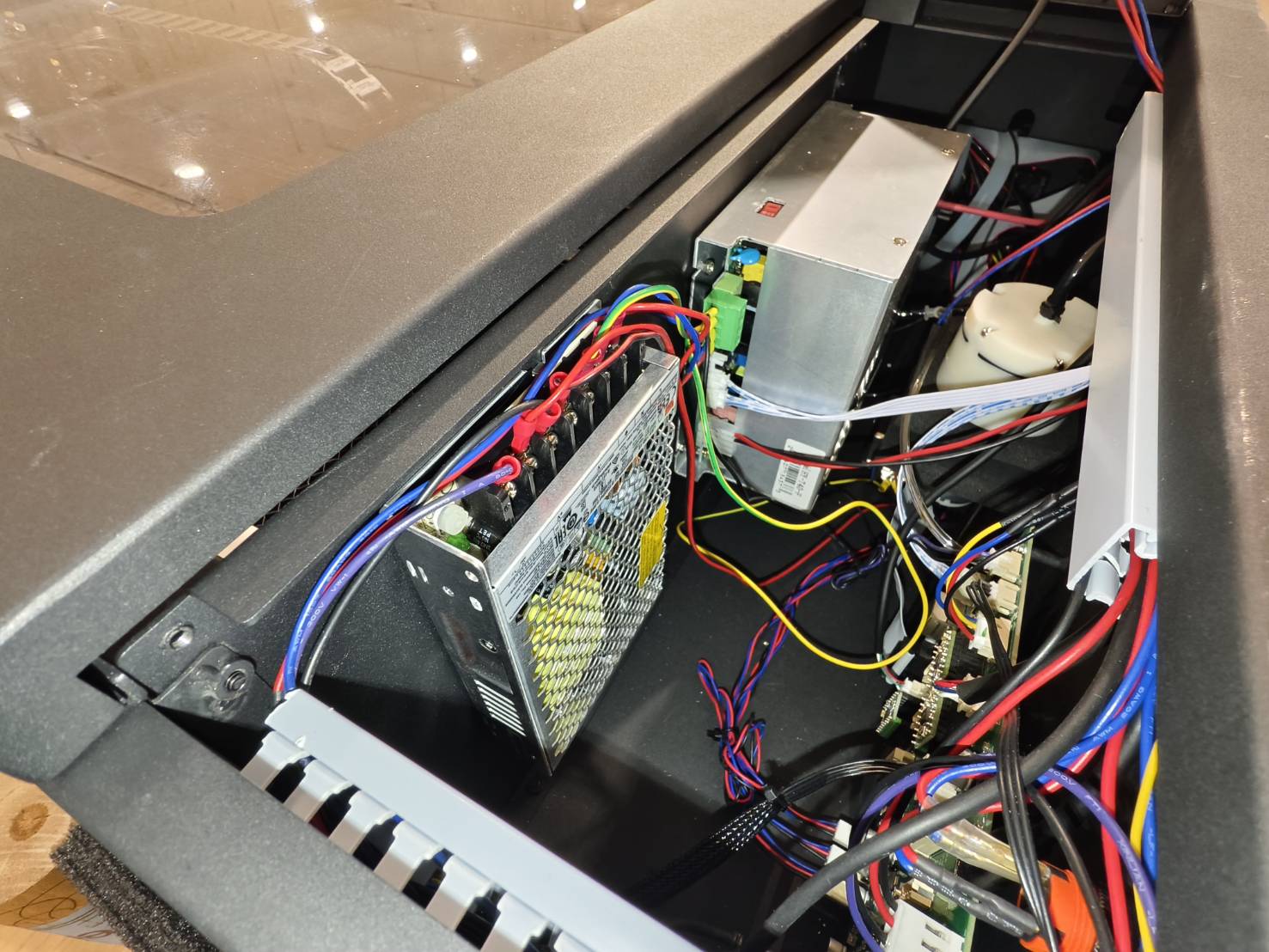

Open de zijklep om de binnenkant van de machine te bekijken.

Gebruik een kruiskopschroevendraaier om de klep te openen.

Stap 3

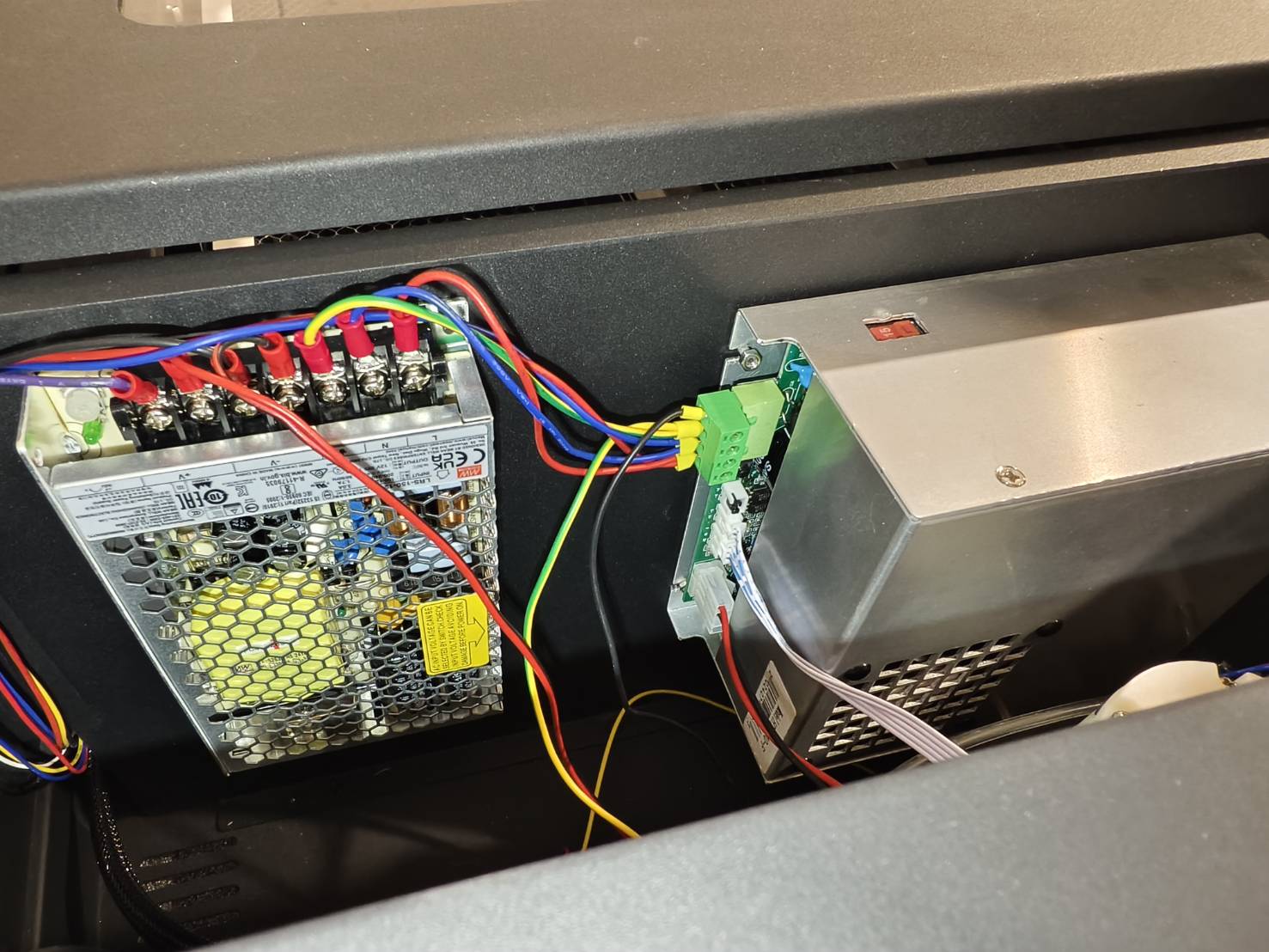

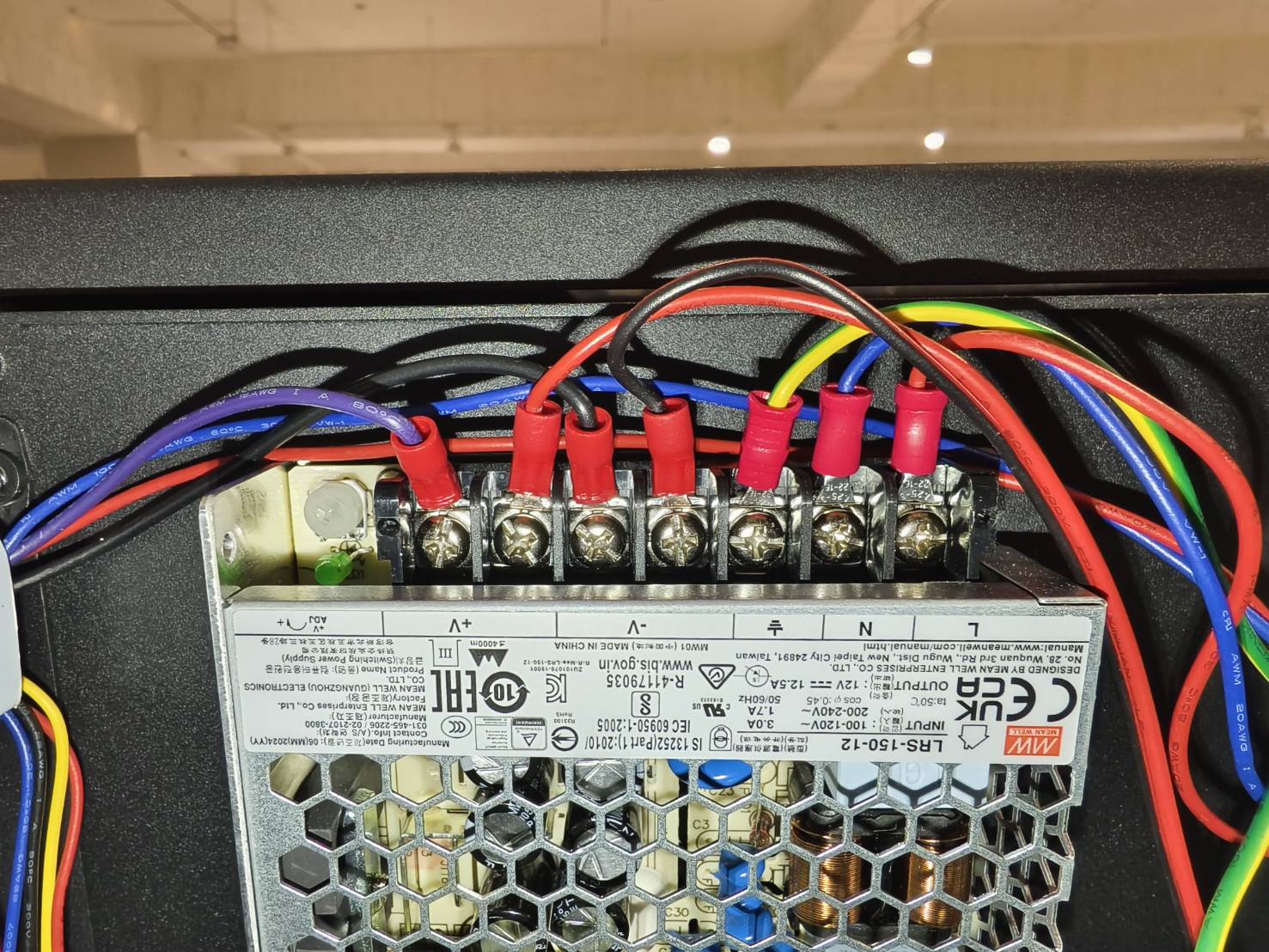

Maak duidelijke foto's van de volledige 12V PSU-bedradingsopstelling.
Dit is om te voorkomen dat u vergeet waar alle draden naartoe gaan bij het installeren van de nieuwe voeding.
(Als u niet meer weet waar een kabel naartoe moet, raadpleeg dan het schema voor de meest recente opstelling.)

Stap 4

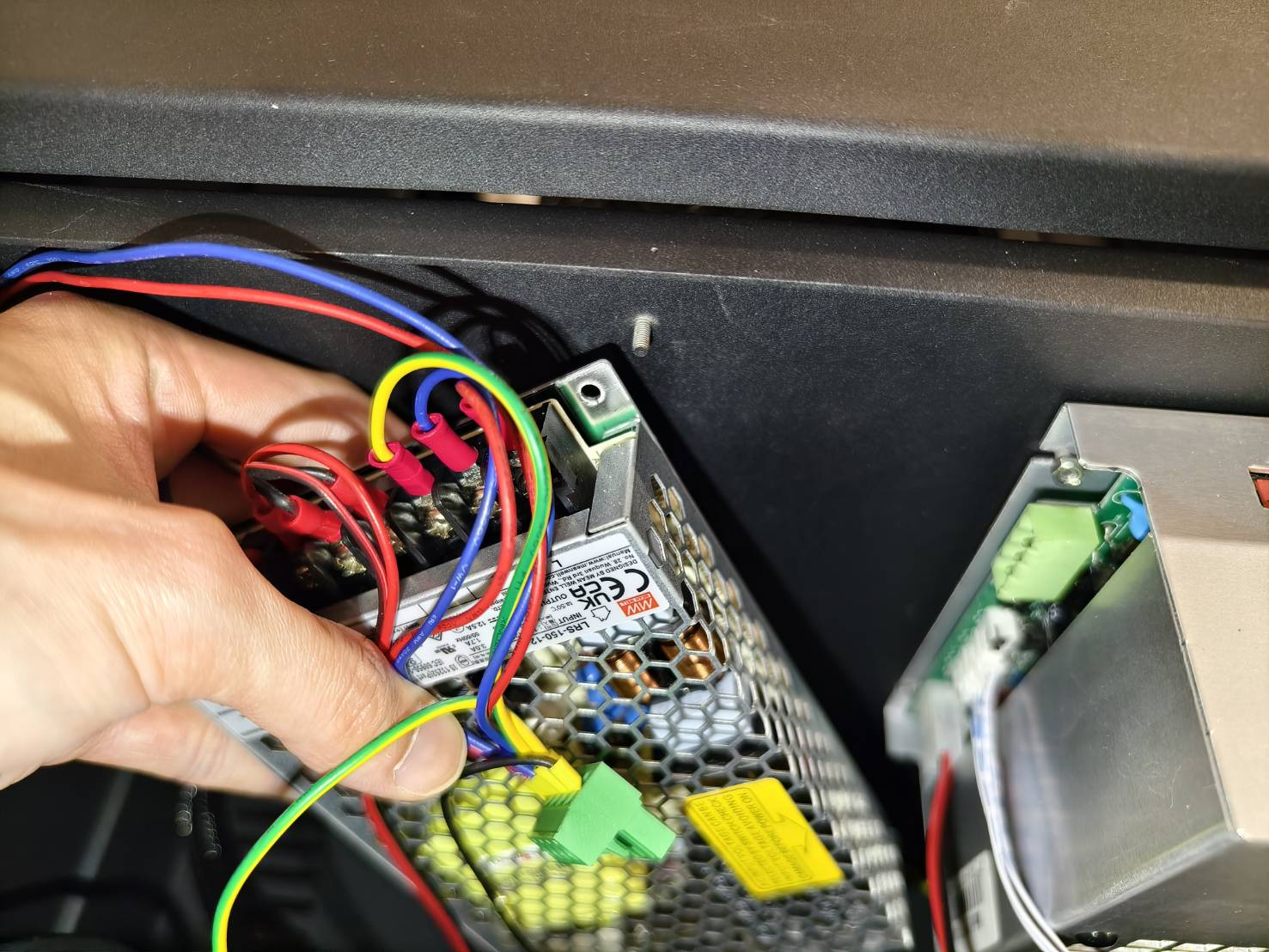

Koppel de kabel los van de laservoeding.

Stap 5

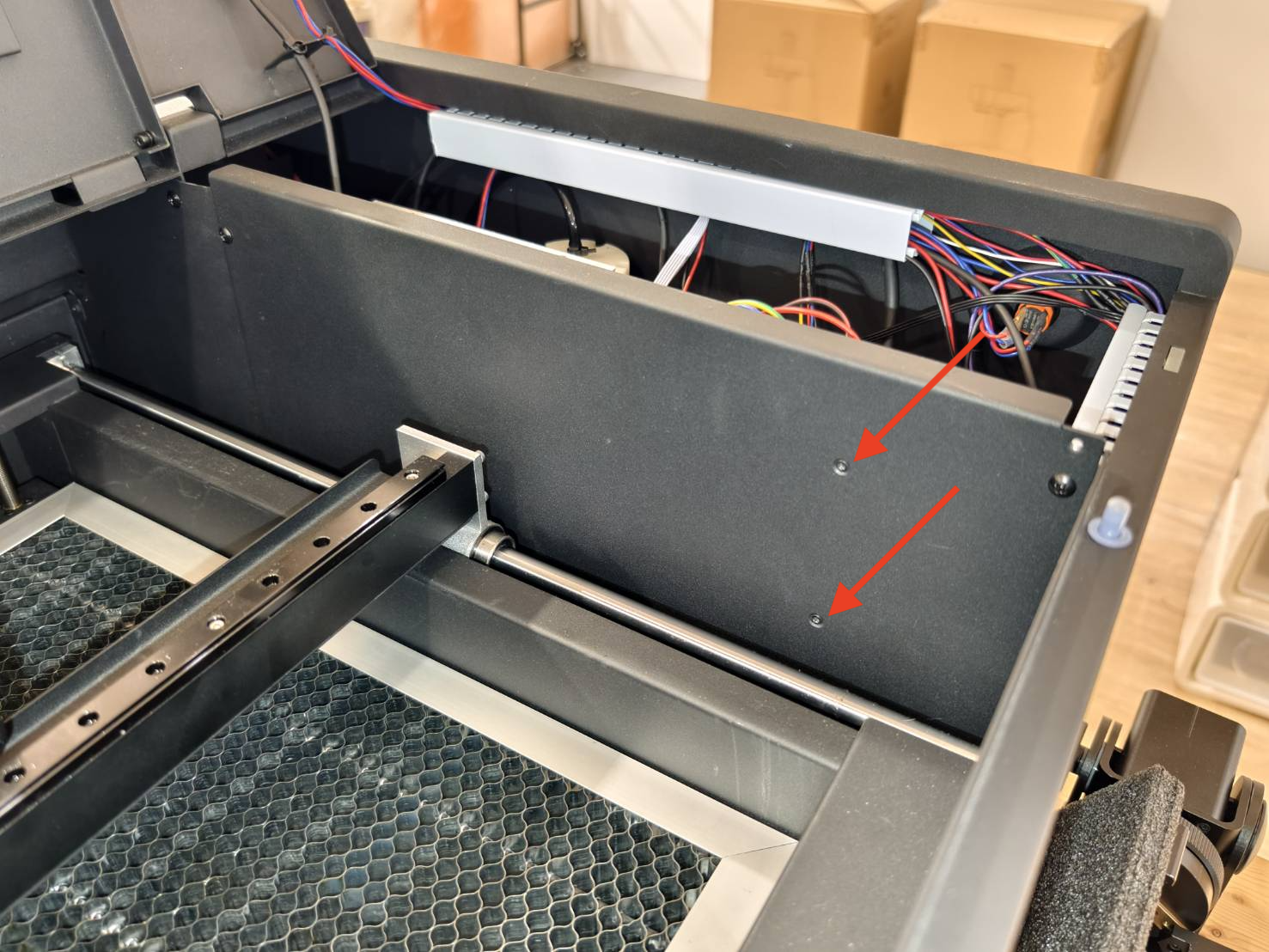

Open het deksel en draai de twee T8-schroeven aan de achterkant van de 12V PSU los.
De PSU kan vervolgens van de metalen plaat worden losgemaakt.

Stap 6

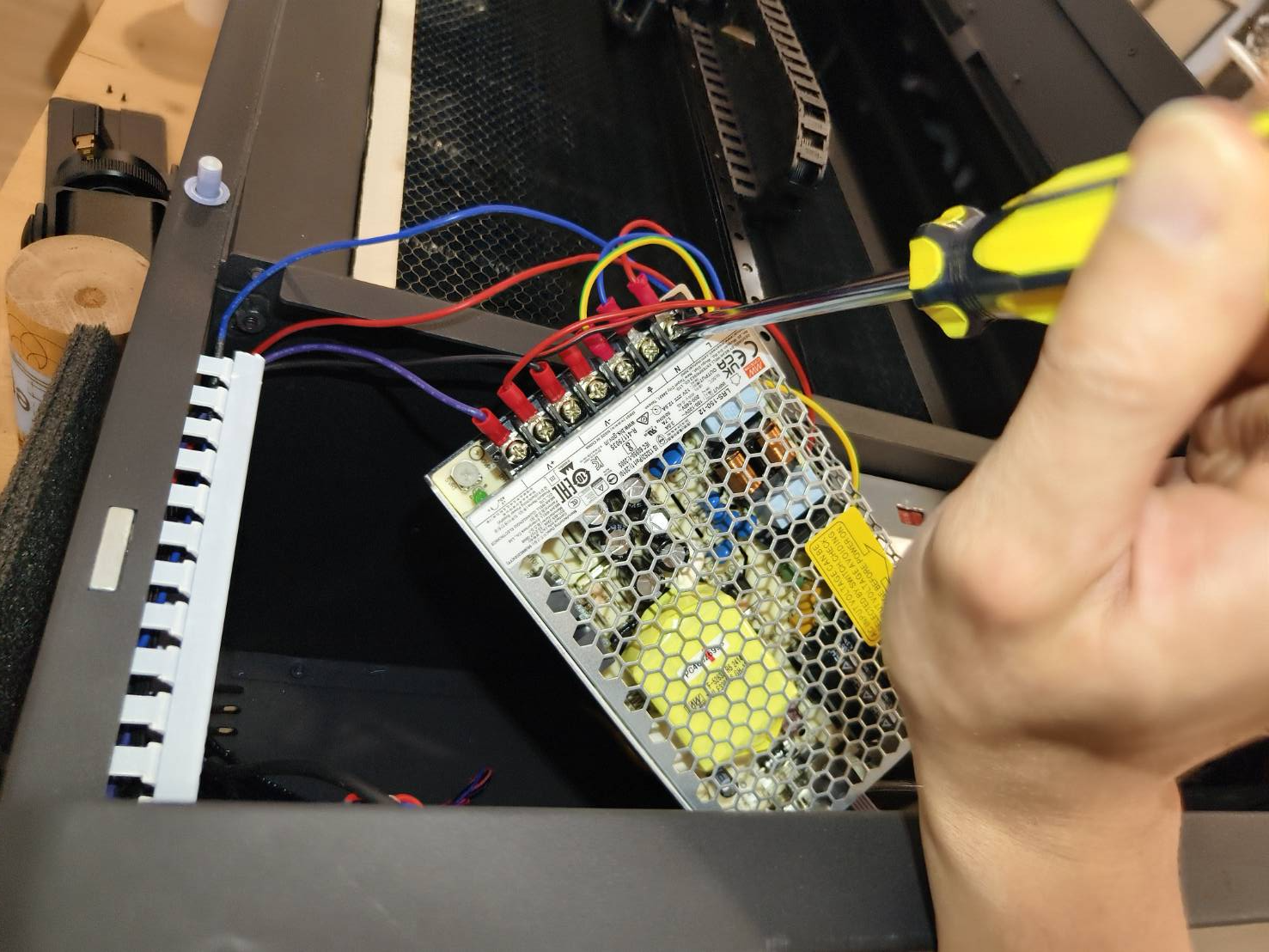

Verwijder alle draden van de 12V PSU, waarna de 12V PSU volledig uit de machine kan worden gehaald.
U kunt opnieuw foto's maken voordat u de draden verwijdert, voor het geval u later niet meer weet waar elke draad hoort.
(De schroeven hoeven niet volledig verwijderd te worden. De draden kunnen worden losgemaakt als de schroeven los genoeg zijn.)

Stap 7

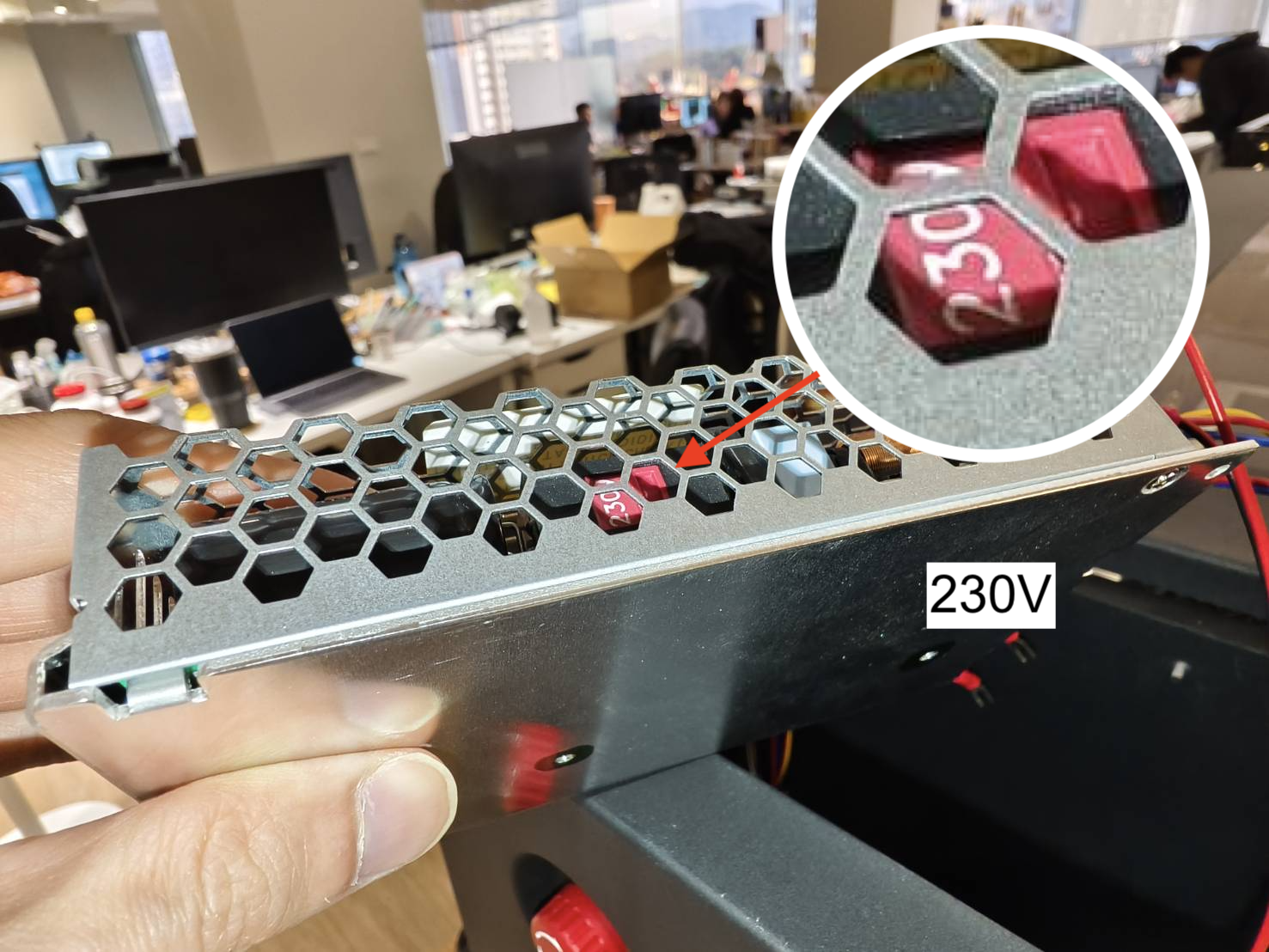

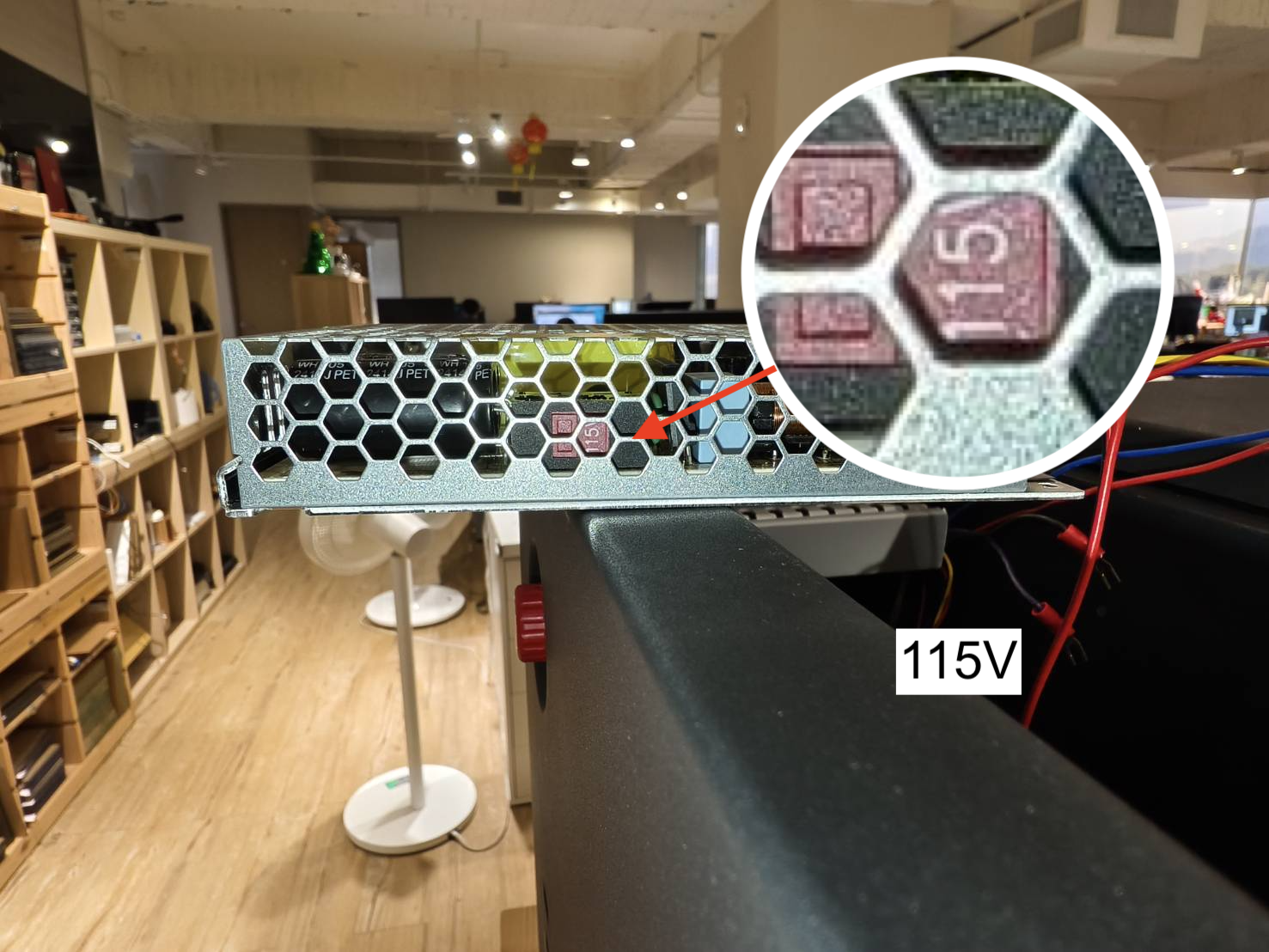

Zorg ervoor dat de spanning op de 12V PSU is ingesteld op de juiste netspanning voor uw land of omgeving.
De schakelaar bevindt zich aan de zijkant van de PSU. Zet deze op 115V of 230V, afhankelijk van uw lokale netspanning.
(Als u niet zeker bent van uw netspanning, kunt u Wikipedia)

Stap 8

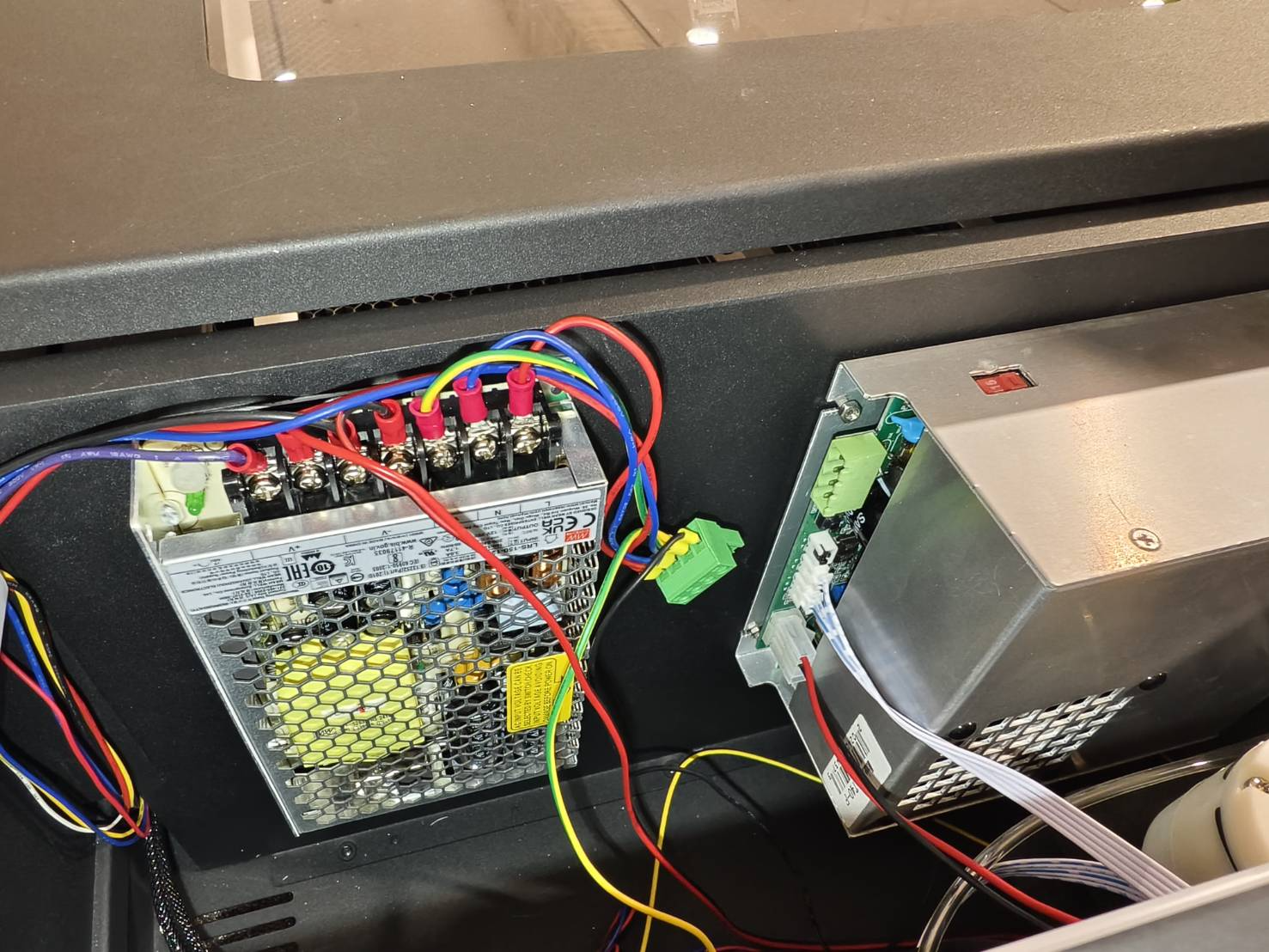

Sluit alle draden opnieuw aan op de nieuwe 12V PSU.

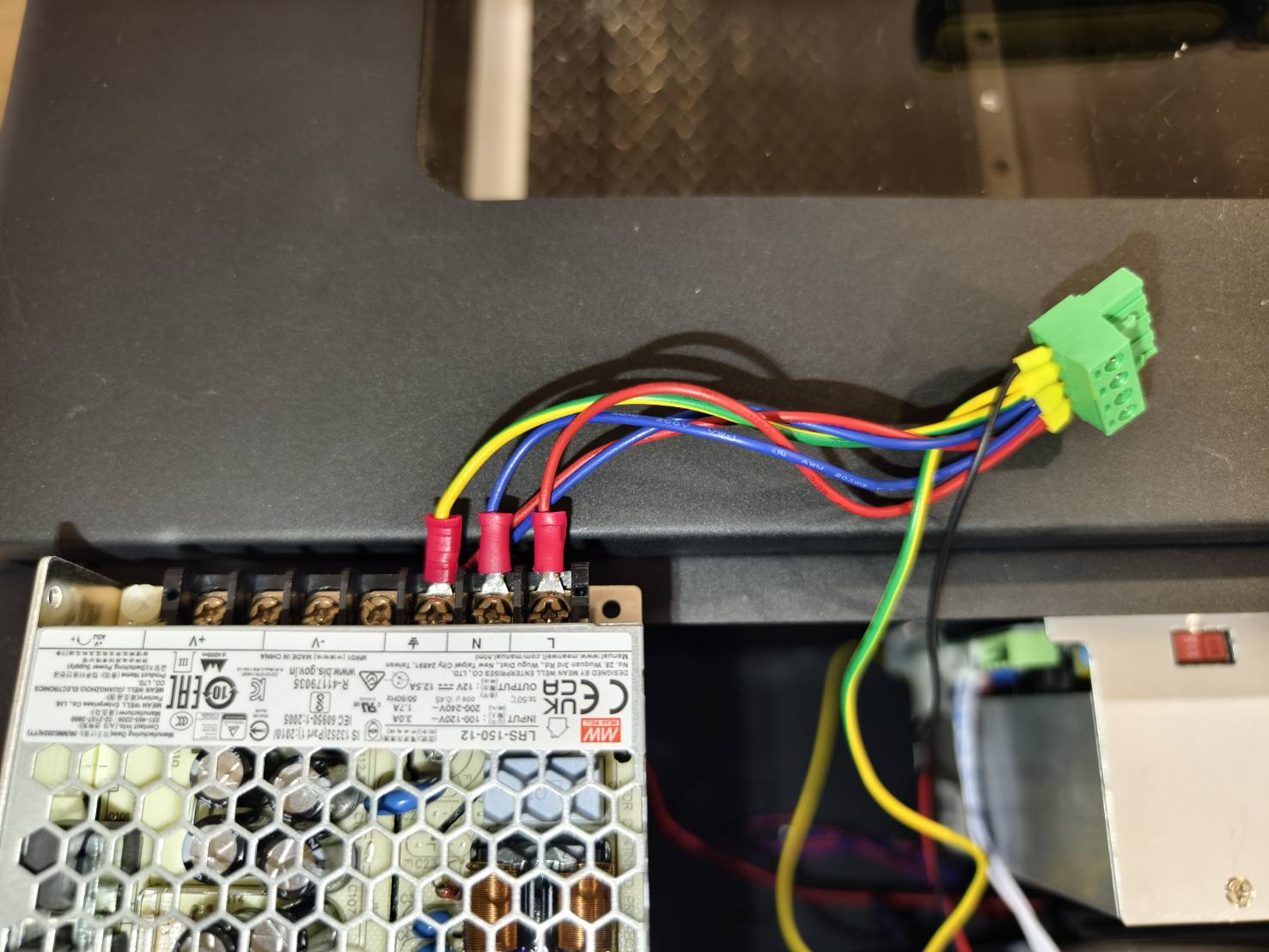

Zorg ervoor dat de draden op de groene connector naar de juiste aansluitingen gaan: "L", "N", "⏚".
Rood gaat naar "L".
Blauw gaat naar "N".
Groen/Geel gaat naar "⏚" (Aarde)

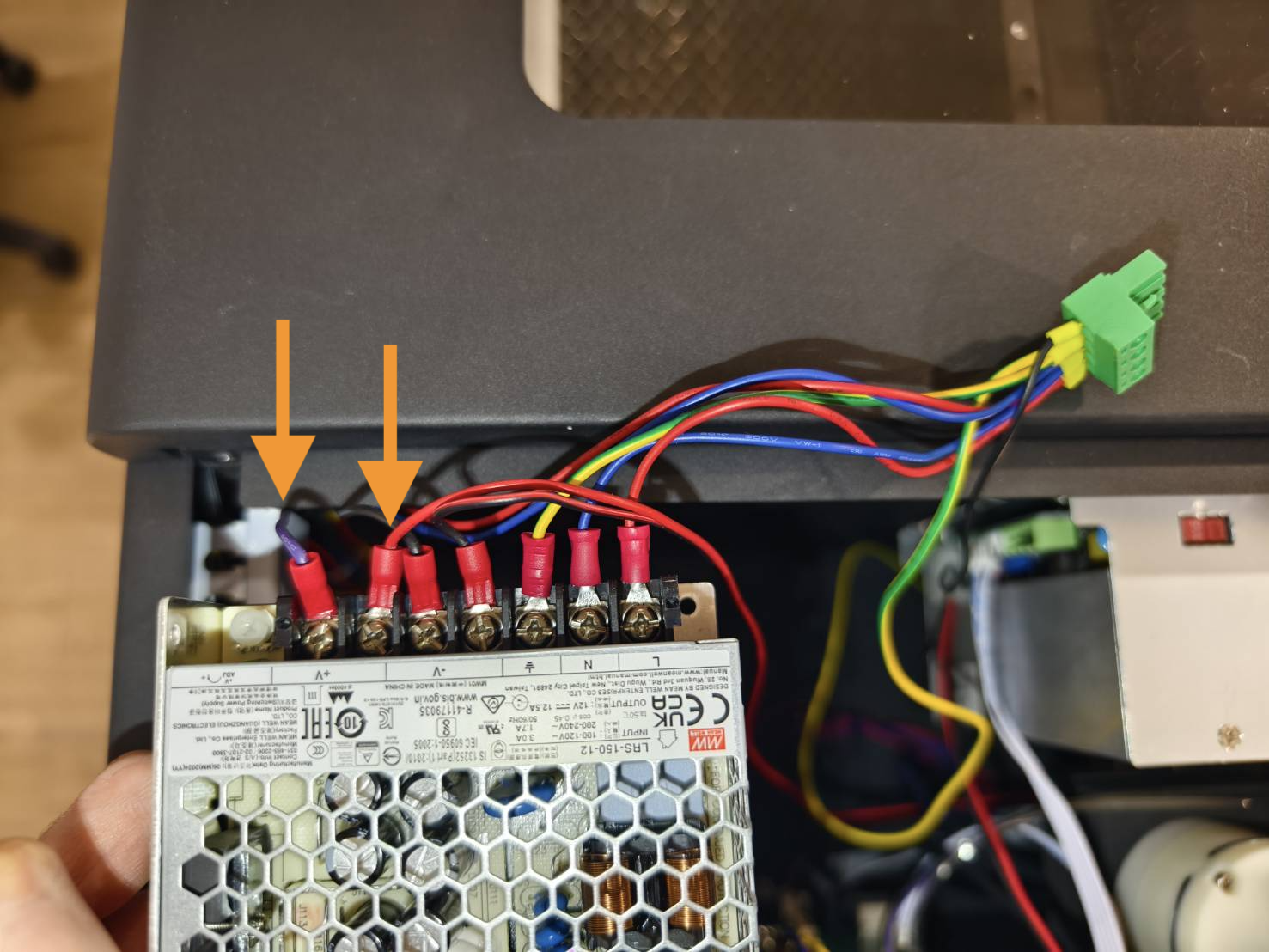

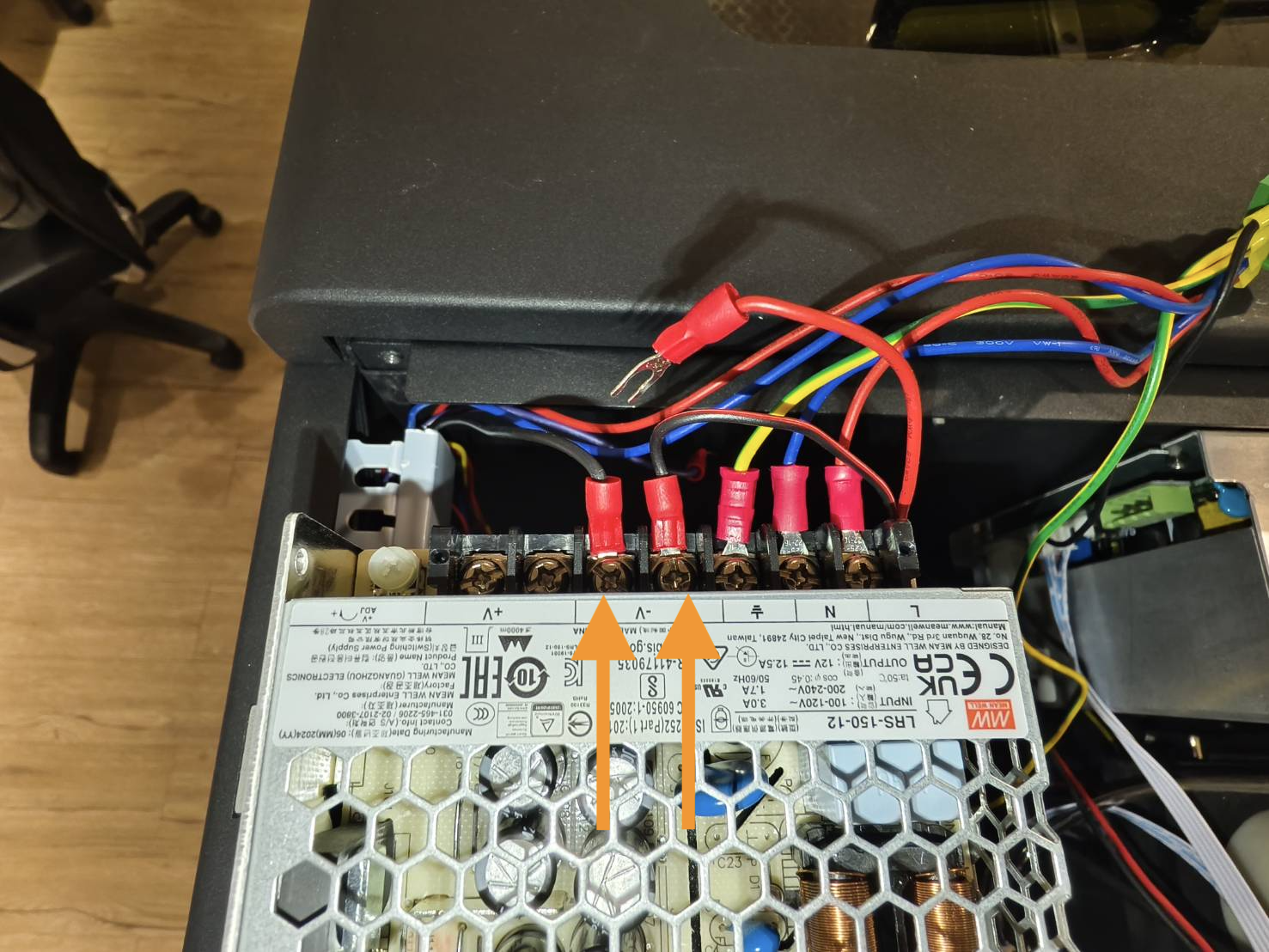

De zwarte en zwart/rode draden gaan naar "-V".
De rode en paarse draden gaan naar "+V".
(Zorg ervoor dat deze rode draad niet afkomstig is van de groene connector.)
