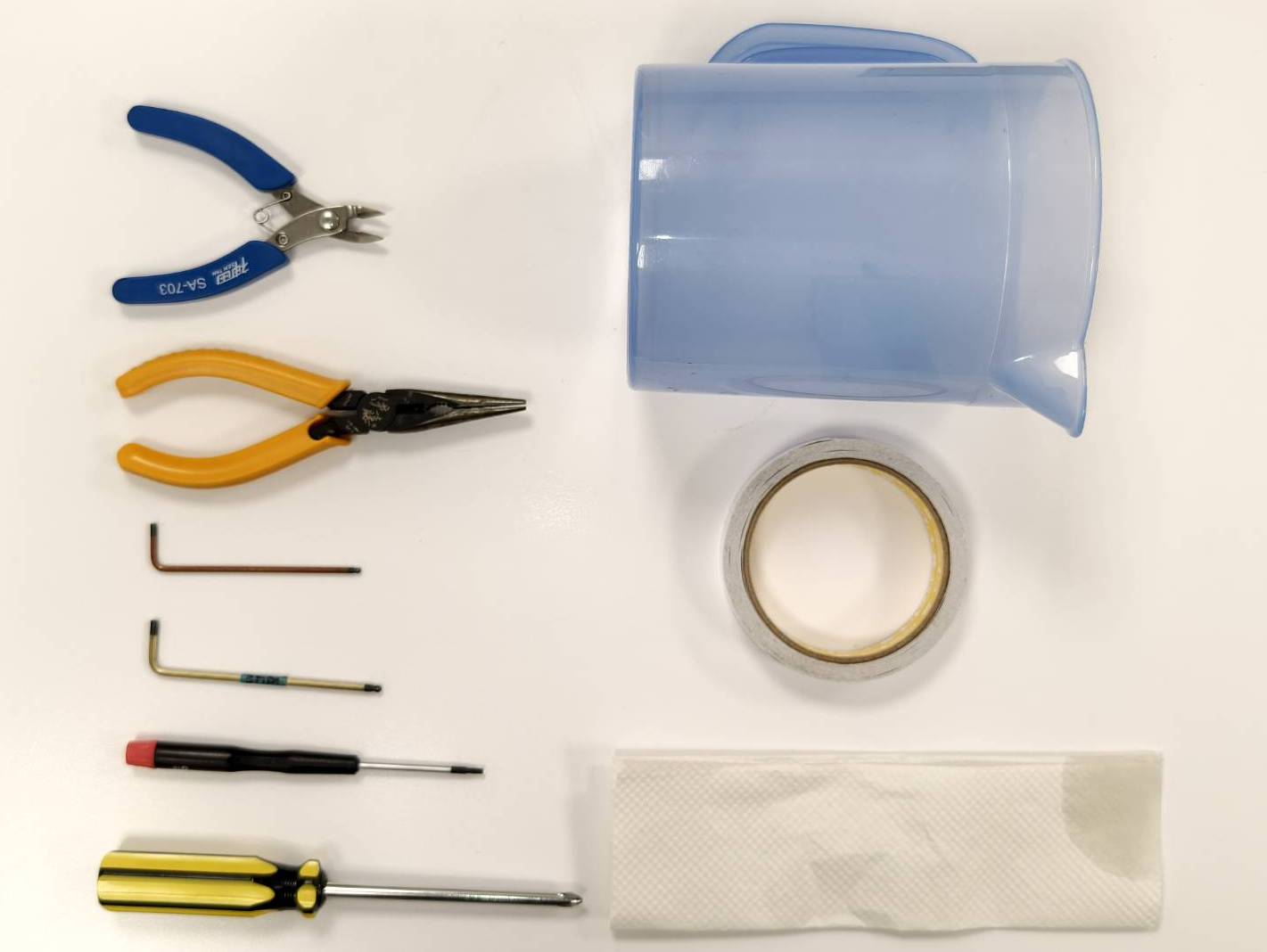

Gereedschap
| 1 | Kniptang |
| 2 | Tang |
| 3 | 2,5mm inbussleutel |
| 4 | 3mm inbussleutel |
| 5 | T8 Torx schroevendraaier |
| 6 | Kruiskopschroevendraaier |
| 7 | Waterreservoir (groot) |
| 8 | Dubbelzijdig tape |
| 9 | Doek of keukenpapier |
Stap 1
Schakel de machine uit en verwijder de stekker uit het stopcontact.
Stap 2
Open de afdekking van de waterpomp met de Torx-schroevendraaier.
Stap 2.1
Dit is een optionele stap.
Til de machine op om meer ruimte boven en onder te creëren, of plaats de machine aan de rand van de tafel.
Stap 3

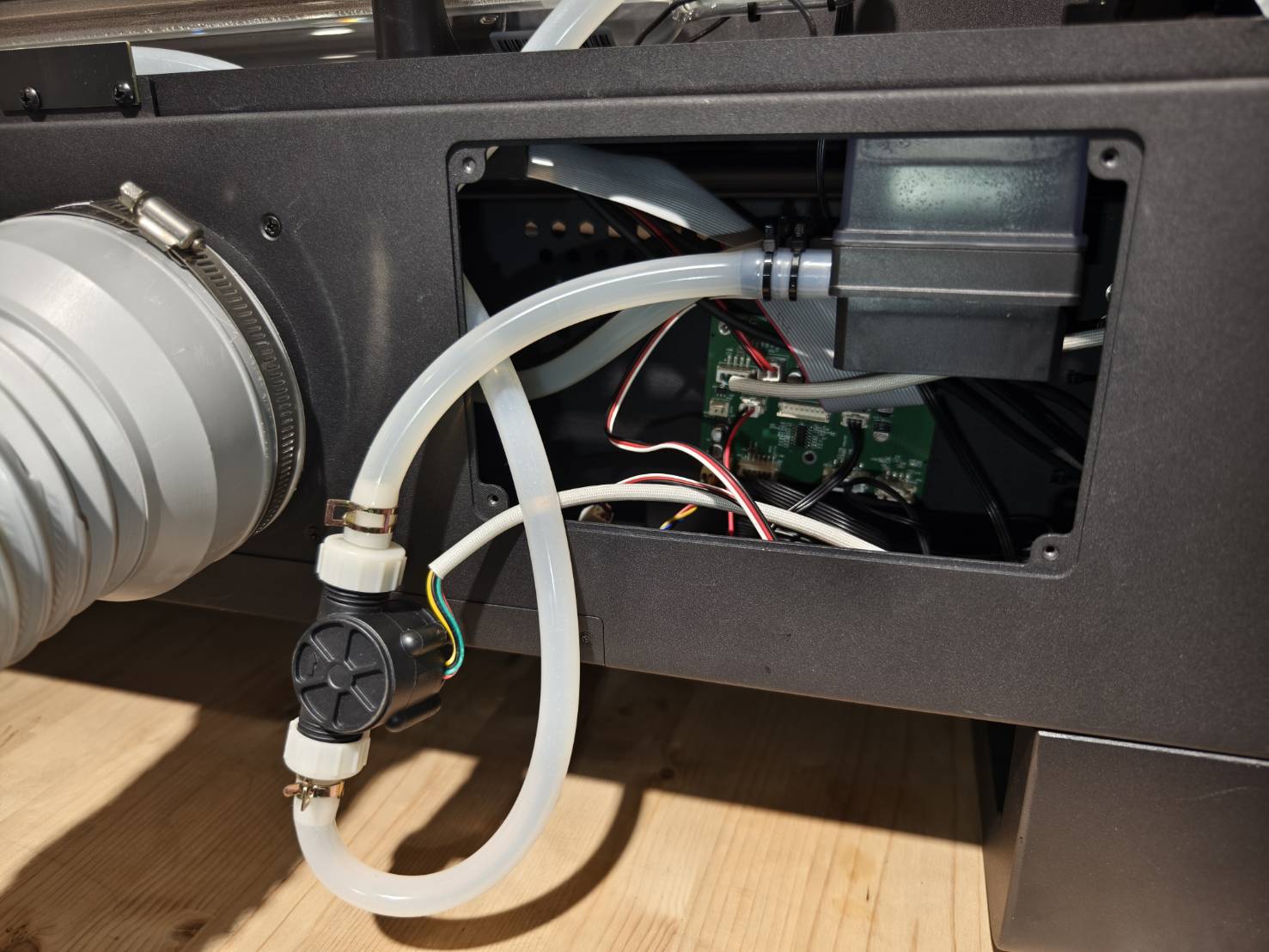

Draai de schroeven aan de achterkant van de machine los met een schroevendraaier, waarna de achterkap kan worden geopend.
Stap 4
Knip de twee kabelbinders door, zodat de stromingssensor kan worden verplaatst.
Als uw stromingssensor niet is vastgebonden, sla deze stap dan over.
Stap 5
Verwijder de stromingssensor om meer ruimte te creëren.
Stap 6

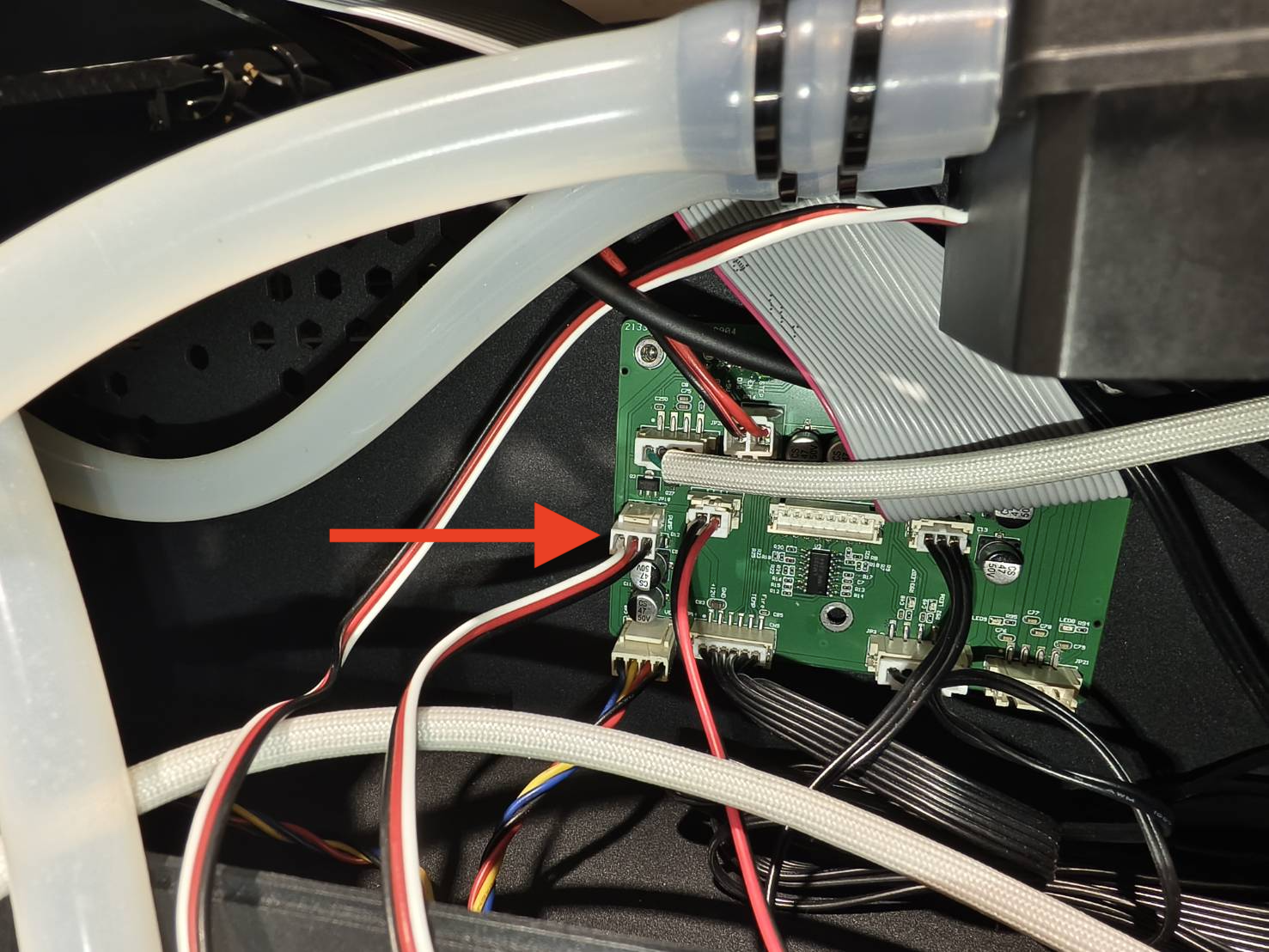

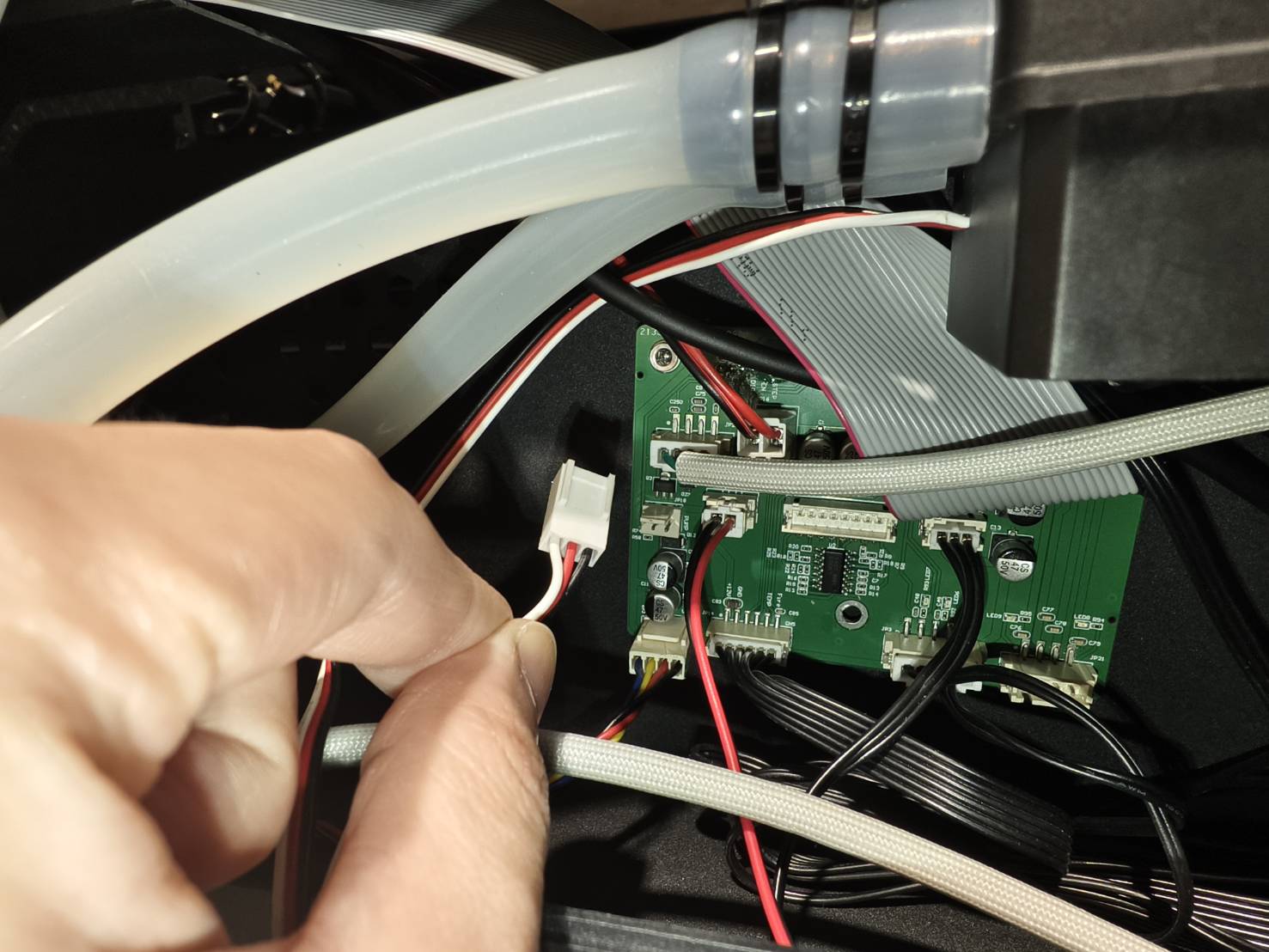

Ontkoppel de kabel van de waterpomp.
(Als uw printplaat afwijkt van de onderstaande foto's, raadpleeg dan het schema voor de meest recente configuratie.)
Stap 7

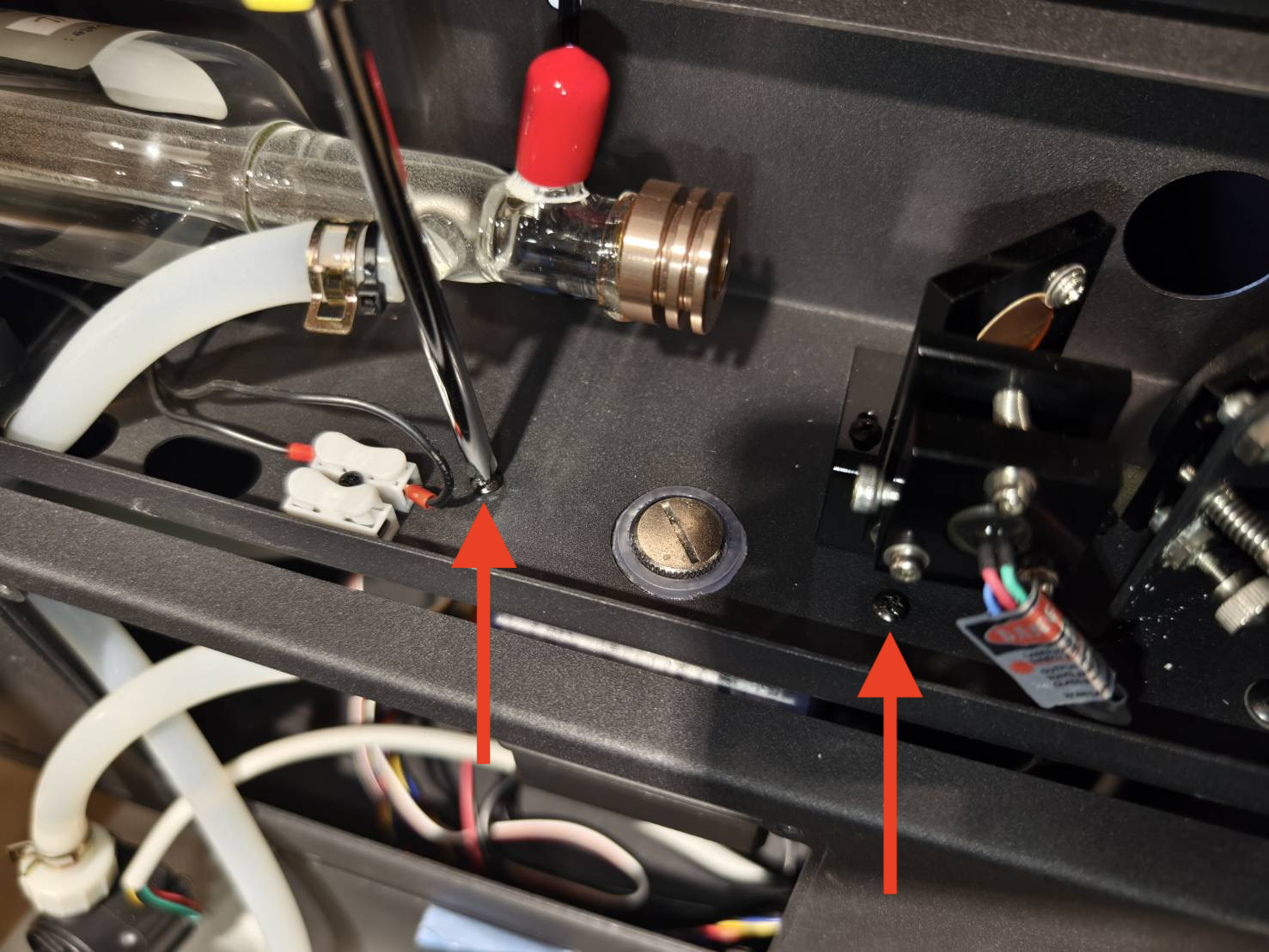

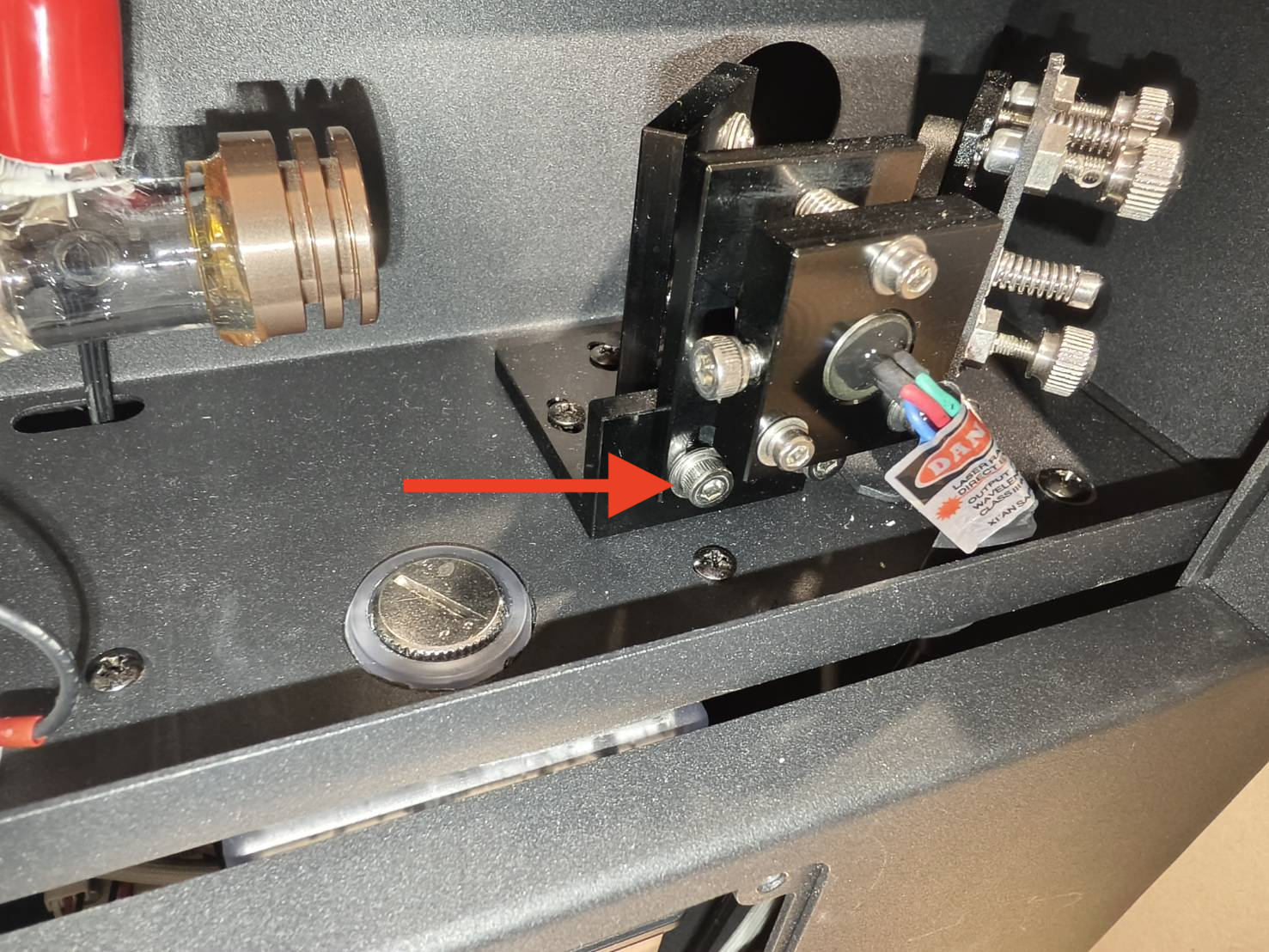

Verwijder de schroef links van de houder van de rode laserpointer.
Stap 8

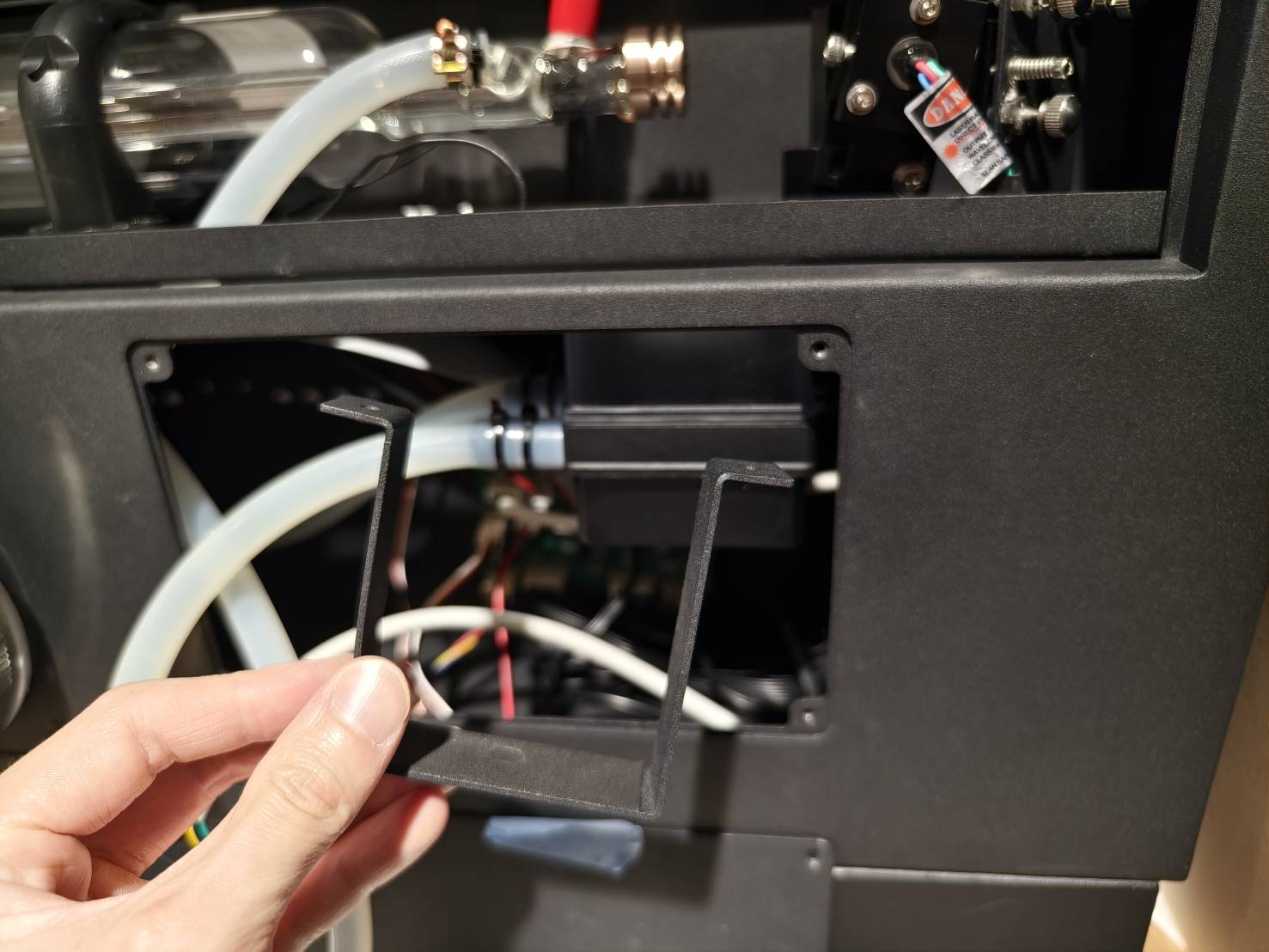

Draai de twee schroeven los en verwijder vervolgens de waterpomp-beugel.
Stap 9
- De waterpomp kan aan de machine vastgekleefd zijn.
Probeer deze met de hand los te maken.
(Als uw waterpomp samen met de beugel is verwijderd, kunt u deze stap overslaan.)

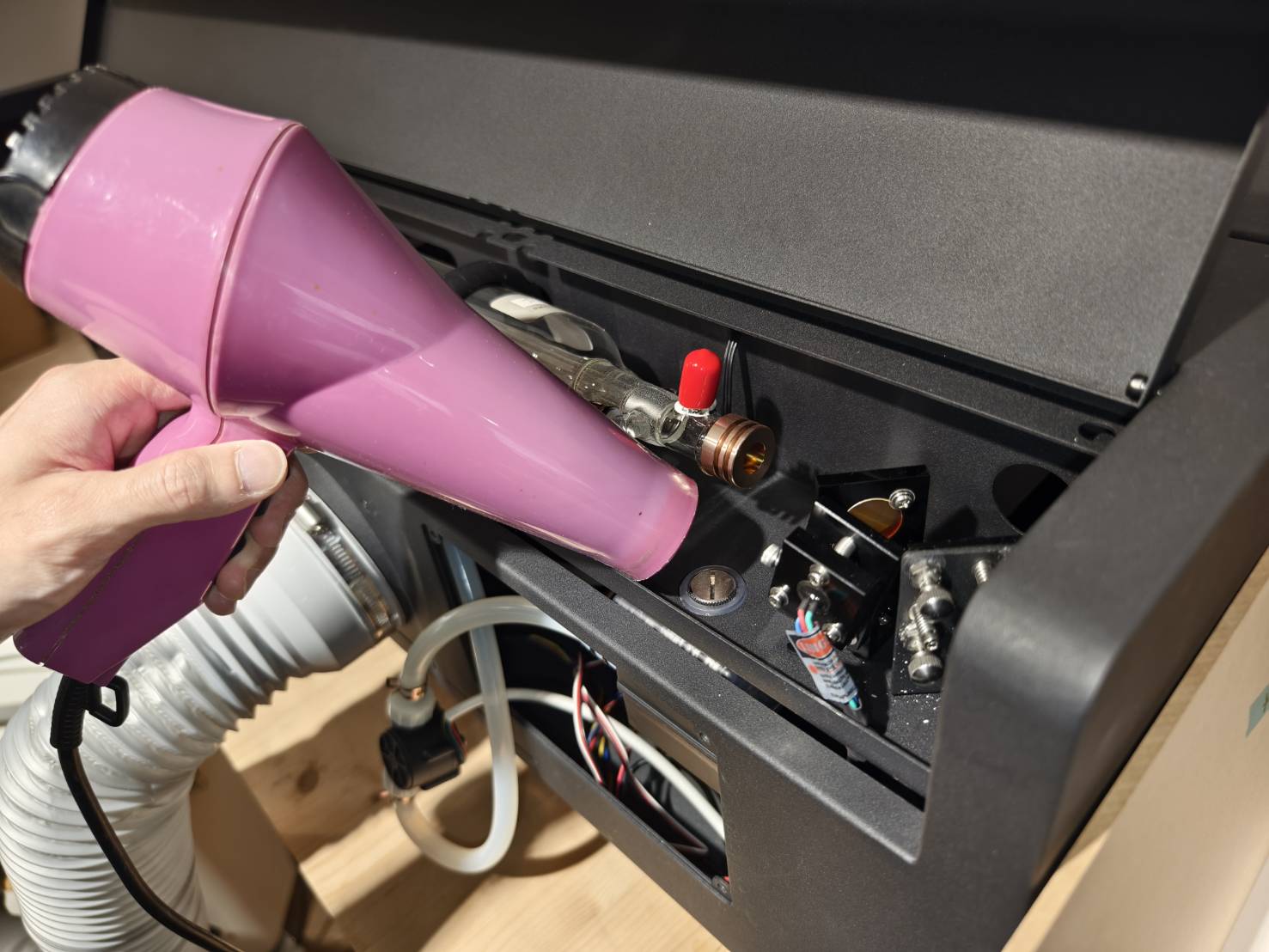

- Als de tape te sterk is en de pomp niet loskomt, kunt u een föhn gebruiken om deze licht te verwarmen voor eenvoudigere verwijdering.
Stap 10
Verwijder de resterende tape van de machine.
Stap 11

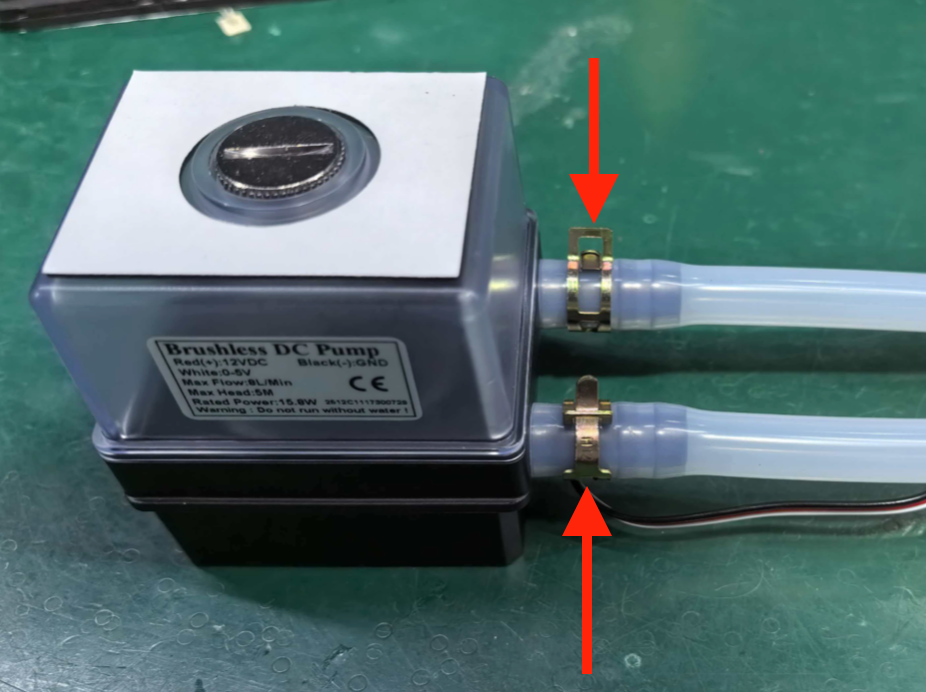

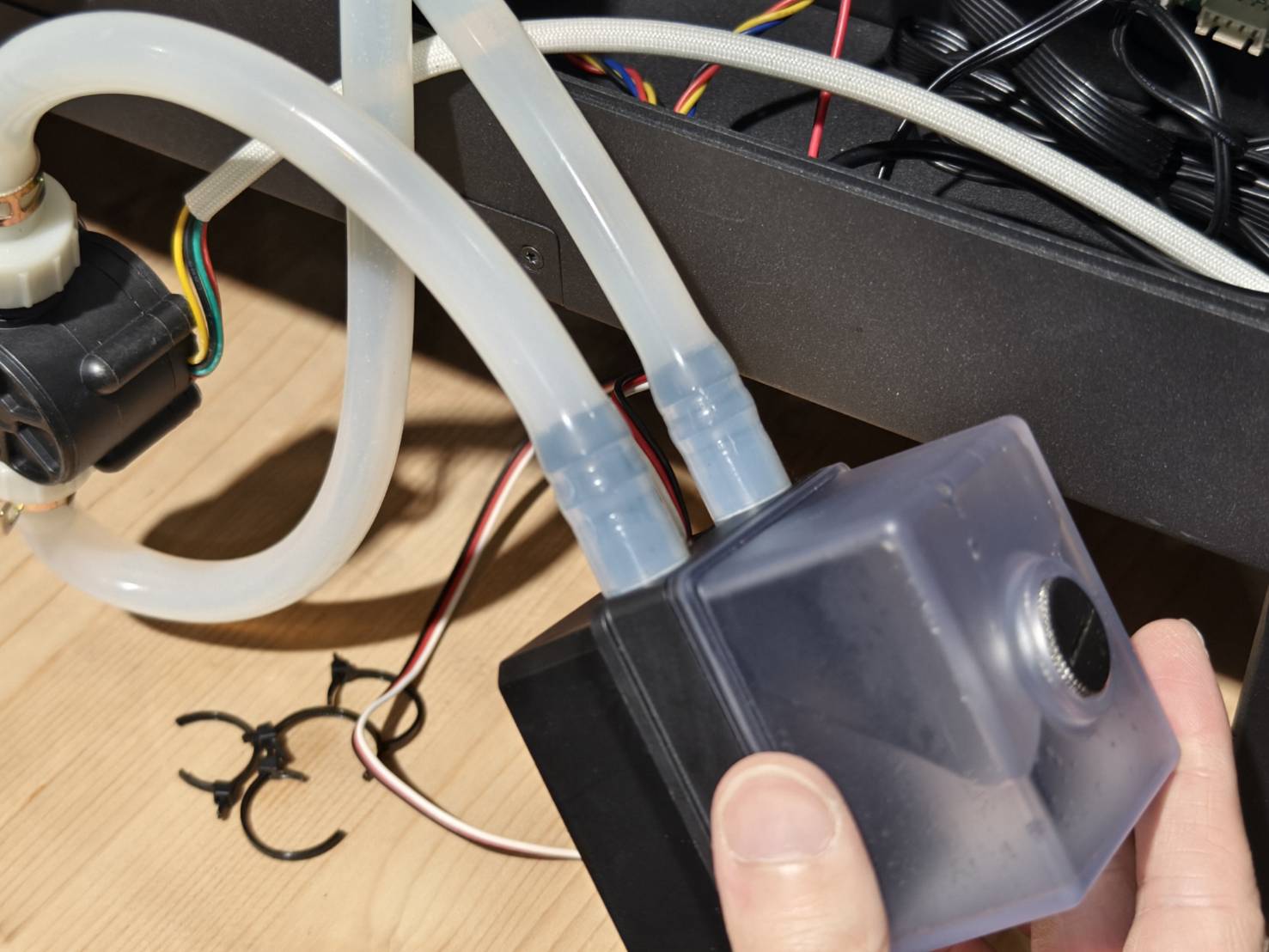

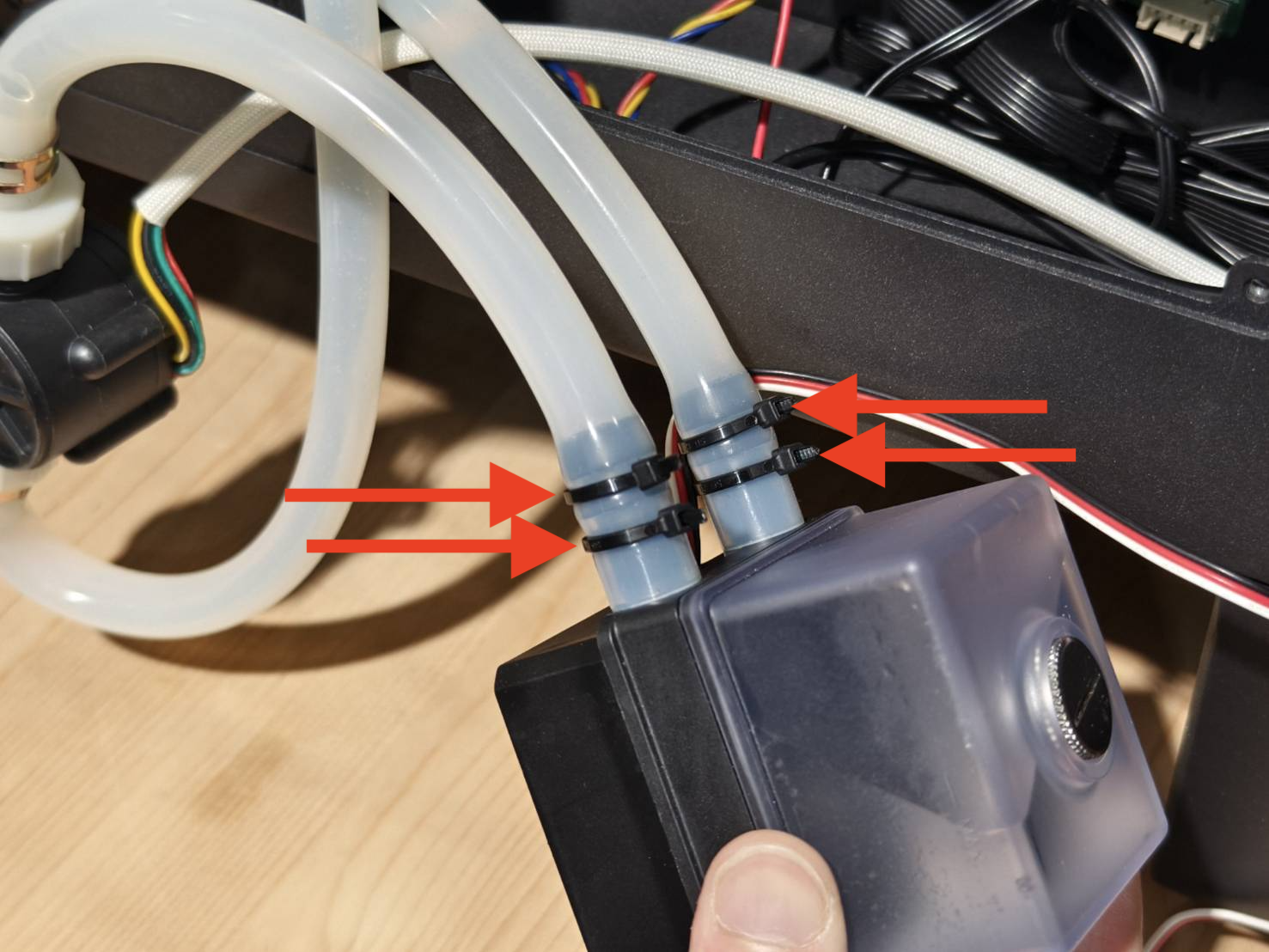

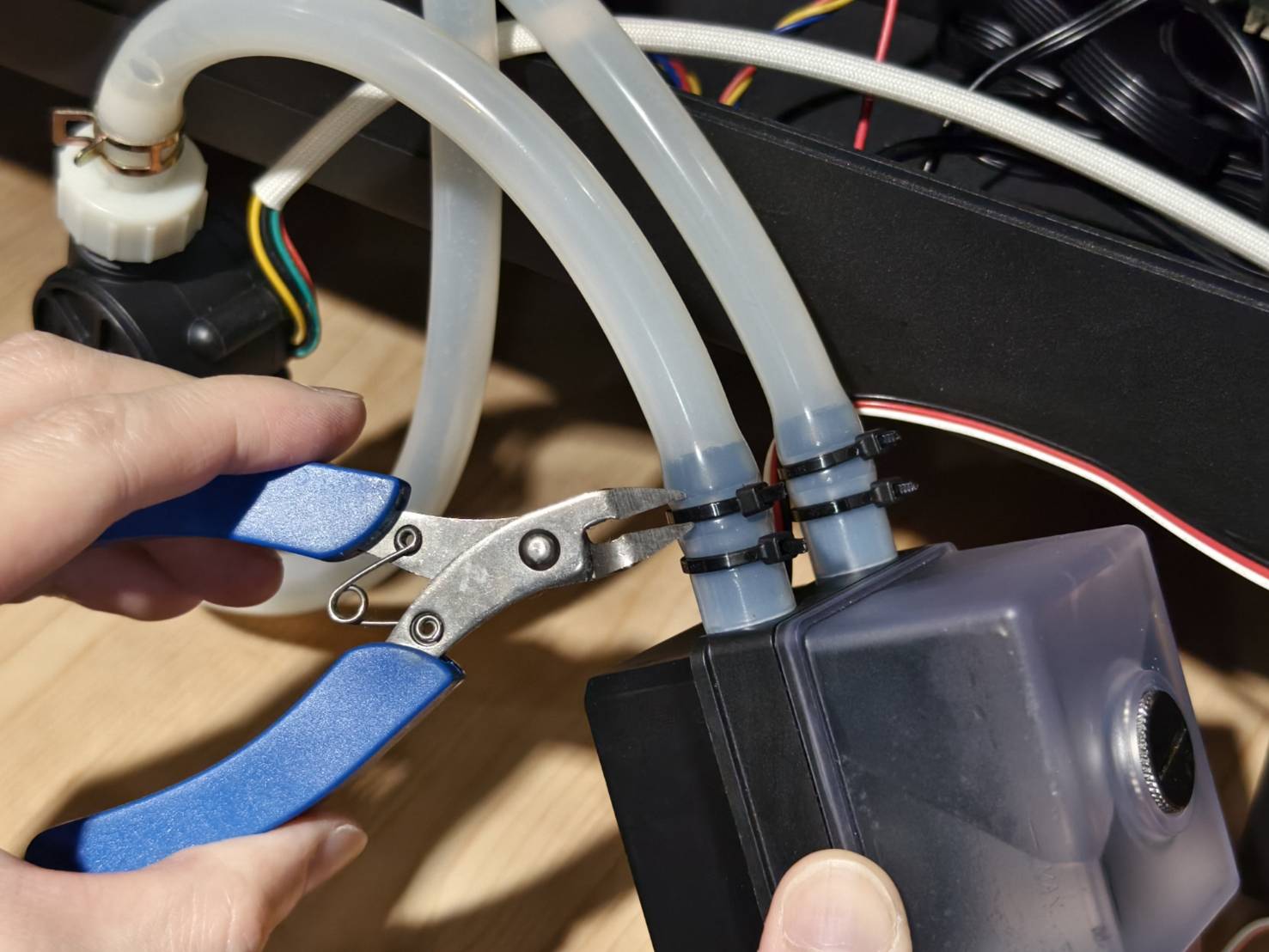

Haal de waterpomp eruit en knip de kabelbinders door of verplaats de slangklemmen indien aanwezig.
Kabelbinders
Slangklemmen
Stap 12

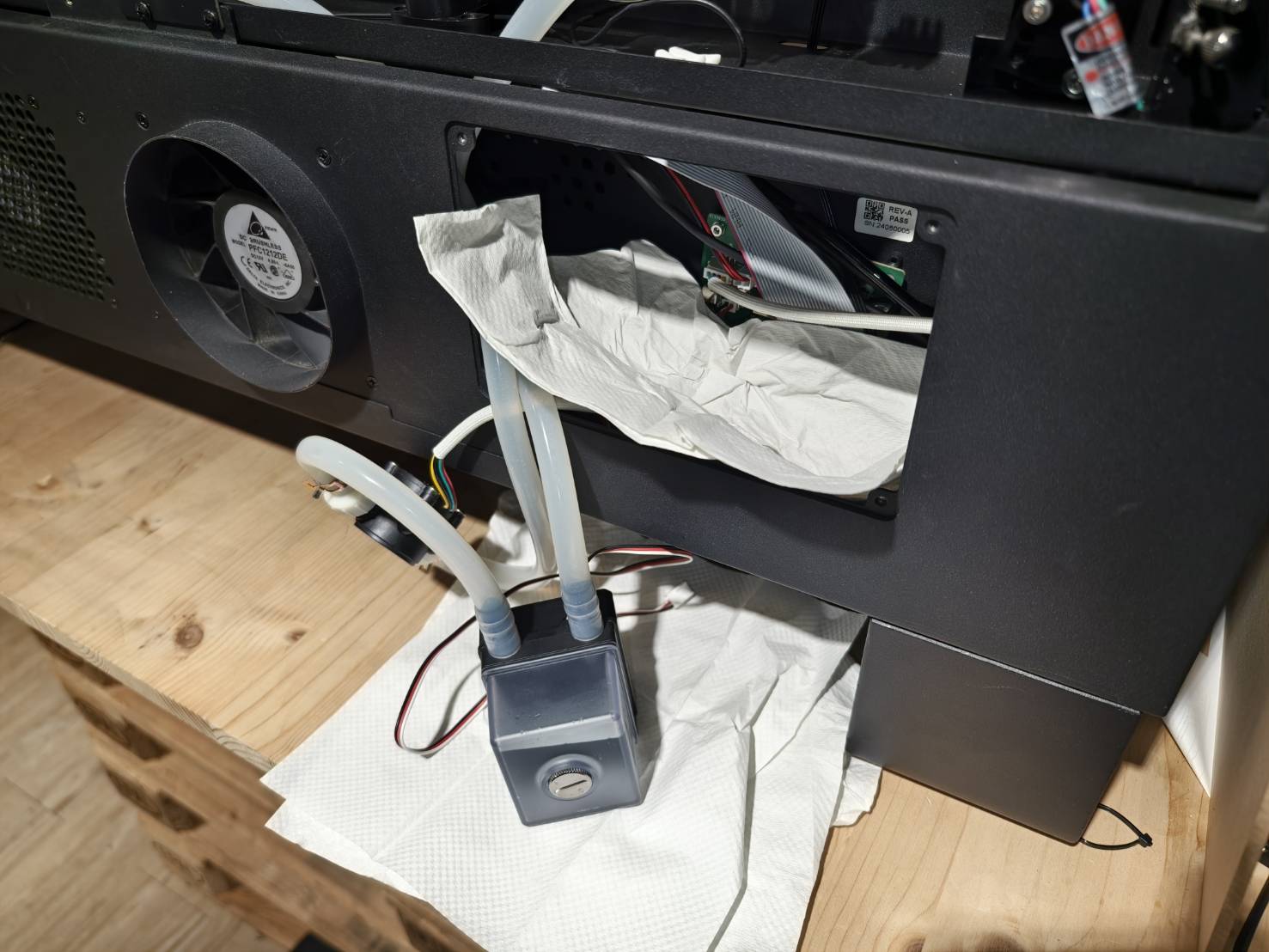

Leg enkele doeken of papieren handdoeken in de machine en op de tafel.
Stap 13
Maak de waterslangen los van de waterpomp met behulp van een servet en een tang.
Het gebruik van servetten voorkomt dat de waterslang breekt of beschadigd raakt.
(Voer deze handeling uit boven een opvangbak, aangezien er direct water zal lekken bij het losmaken van een waterslang.)
Stap 14
Bevestig de waterslangen aan de nieuwe waterpomp.
Als uw machine slangklemmen heeft, verplaats deze dan naar de waterinlaat en -uitlaat van de waterpomp.
Zo niet, ga dan naar Stap 14.1.
Stap 14.1 (Optionele stap)
Als er kabelbinders beschikbaar zijn, bind dan de waterslangen vast zoals in de video.
Als deze niet beschikbaar zijn, sla deze stap dan over.
Stap 15
Installeer de nieuwe waterpomp samen met de beugel.
De beugel heeft een specifieke richting. Raadpleeg de onderstaande video.
Stap 16
Plaats de stromingssensor terug in de machine en sluit de kabel van de waterpomp aan op de printplaat.
Stap 17

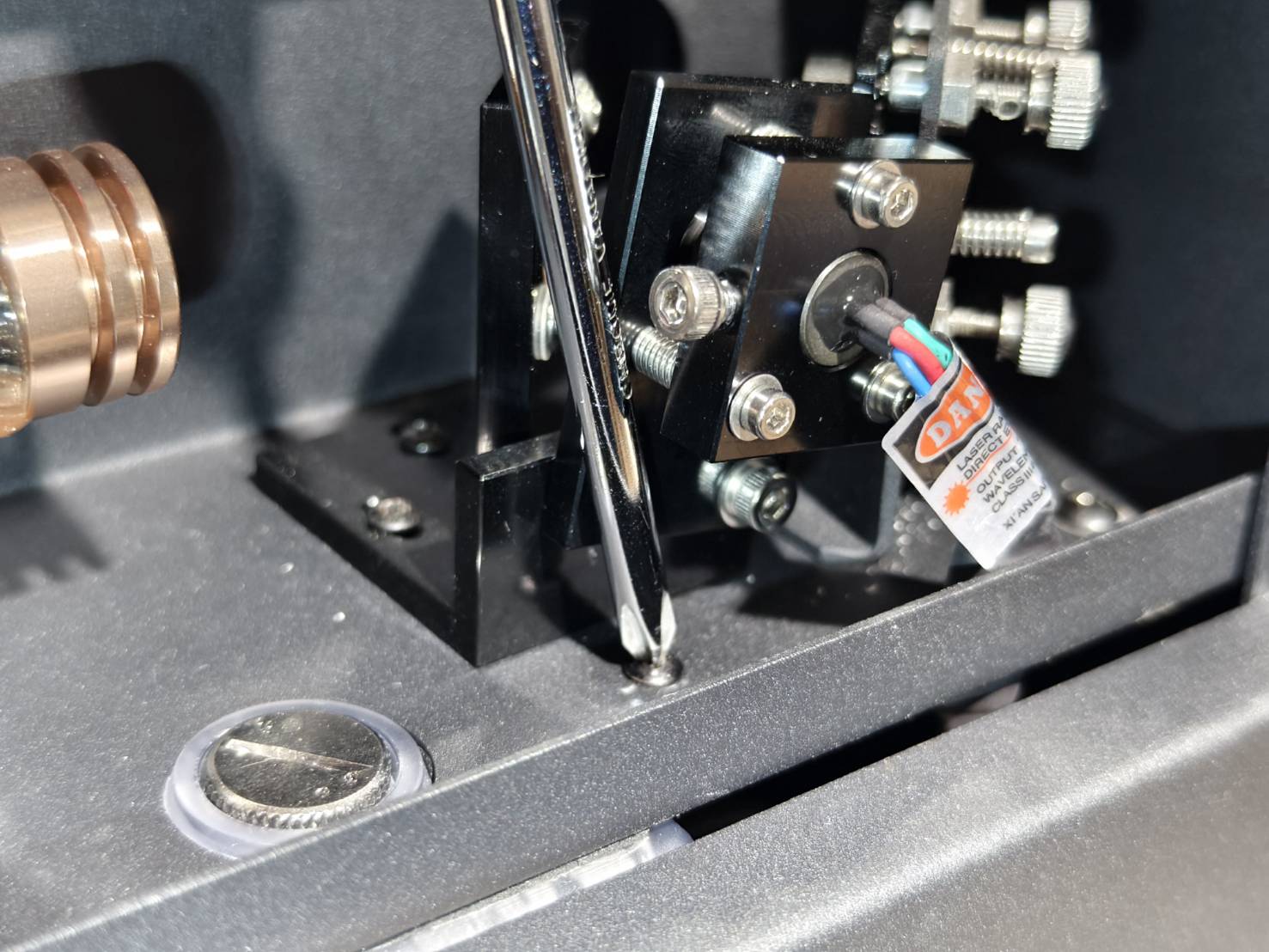

Draai de schroef van de rode laserpointerhouder weer vast.
Stap 18
Raadpleeg de onderstaande handleiding voor het bijvullen van het water.
Koelwater vervangen
Stap 19
- Voer een stroomsnelheidstest uit om te controleren of de waarde normaal is, wat 3L/min of hoger zou moeten zijn.
(Machinepaneel > Machine > Hardware-instellingen > Stroomsnelheidstest)
- Als uw waarde lager is dan 3L/min, raadpleeg dan de onderstaande handleiding voor probleemoplossing.
#900 Koeler uit/Storing koelsysteem
Stap 20

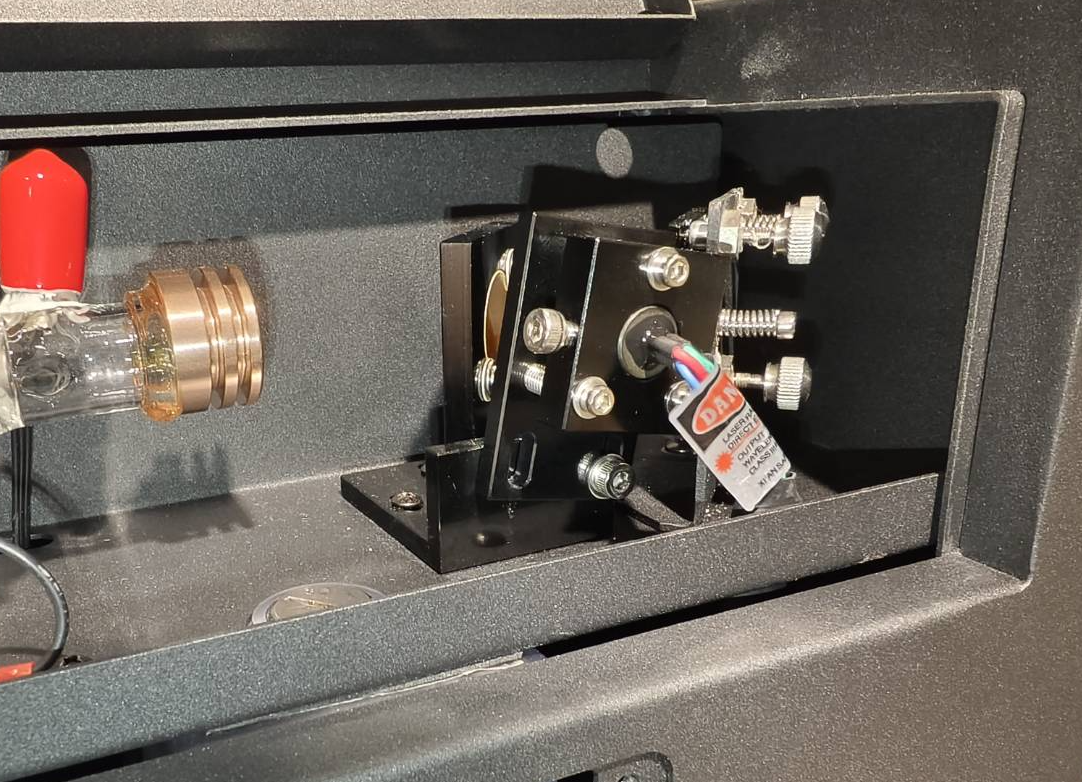

Aangezien de rode laserpointerhouder is verplaatst, controleer of de rode laserstip en het brandpunt overlappen.
Deze stap controleert of de banen van de rode laser en de daadwerkelijke CO2-laser overeenkomen en uitgelijnd zijn.

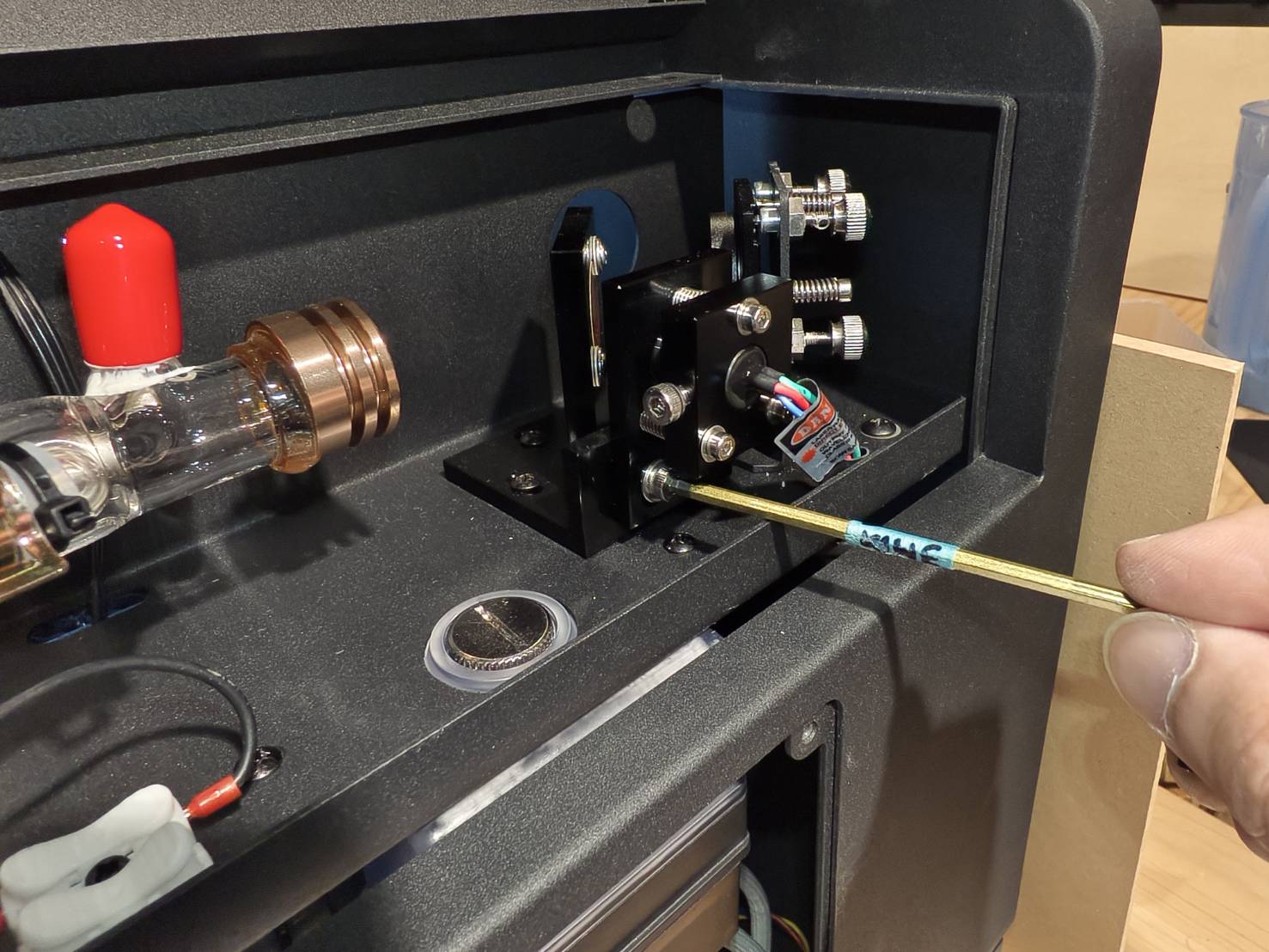

Als ze niet uitgelijnd zijn, pas dan de rode lichtbron aan met een 2,5mm inbussleutel.
| ||||||||
|
Stap 21
Sluit de achterklep en schroef deze vast.
Stap 22
Installeer de plaat opnieuw.
#END
