Beambox II - Vervanging stromingssensor

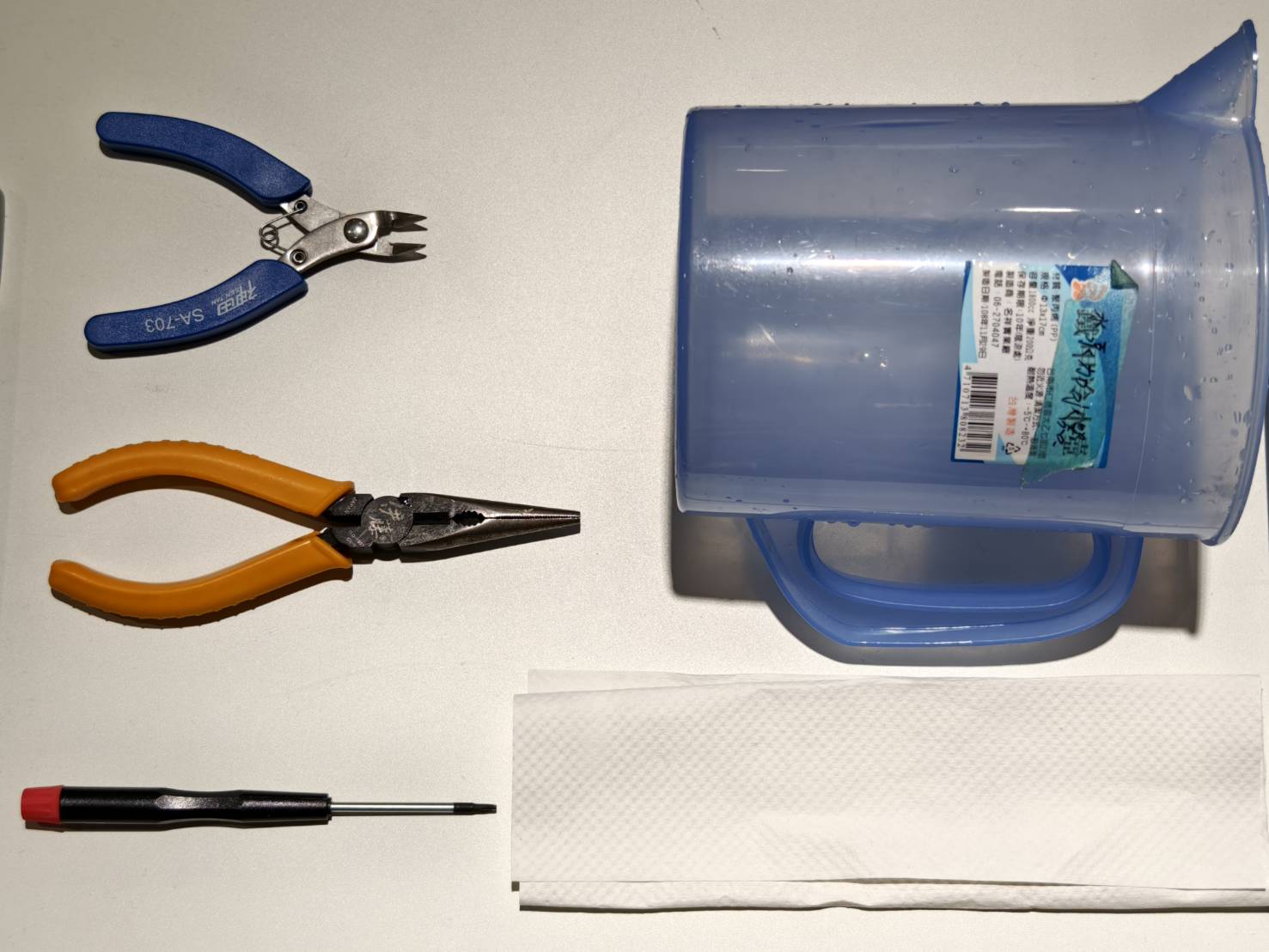

Gereedschap

Stap 1

Schakel de machine uit en verwijder de stekker uit het stopcontact.

Stap 2

Open de afdekking van de waterpomp met de Torx-schroevendraaier.

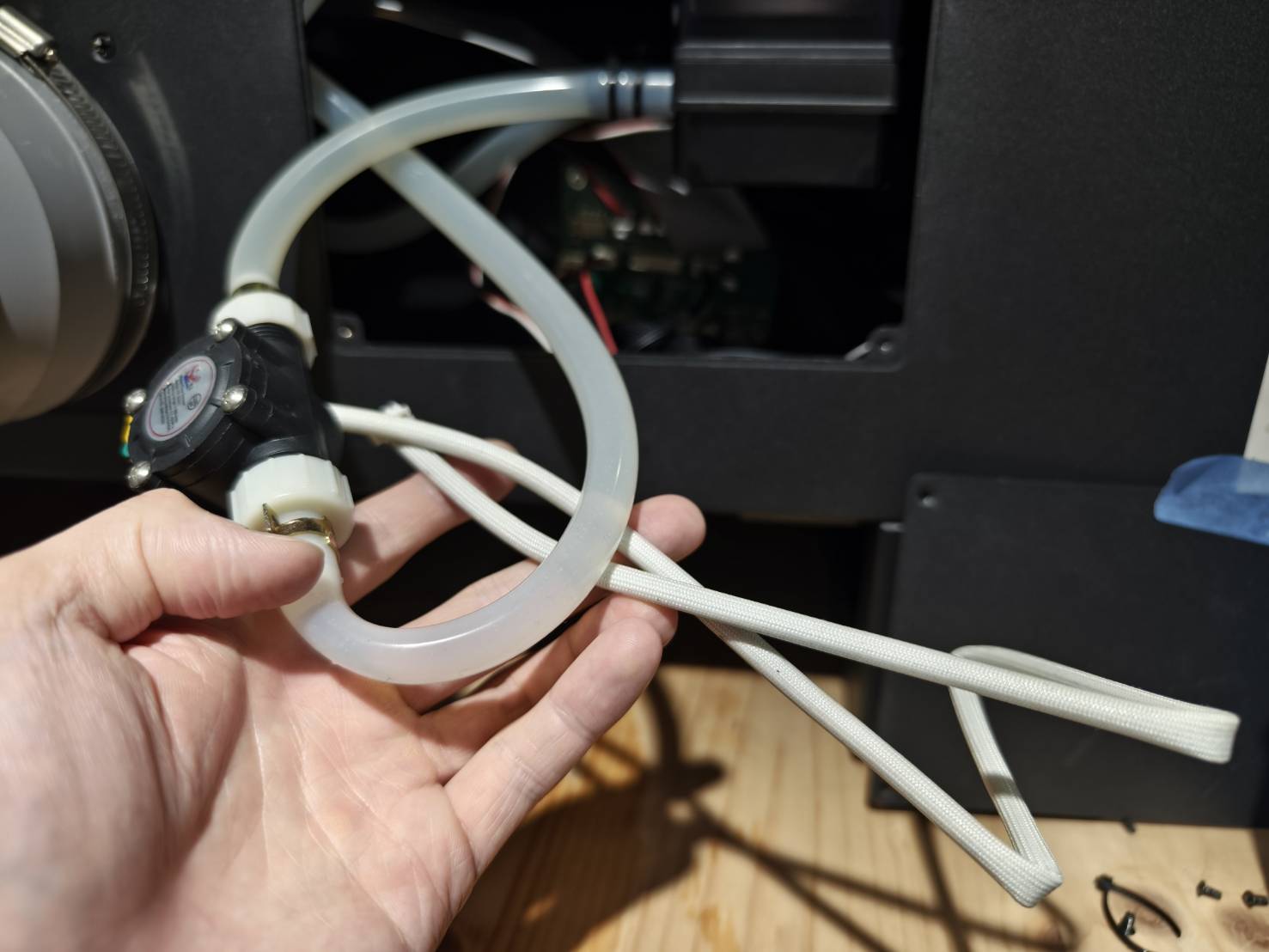

Stap 2.1

Dit is een optionele stap.
Til de machine op om meer ruimte te creëren of plaats de machine aan de rand van de tafel.

Stap 3

Knip de twee kabelbinders door, zodat de stromingssensor kan worden verplaatst.
Als uw stromingssensor niet is vastgemaakt, sla deze stap dan over.

Stap 4

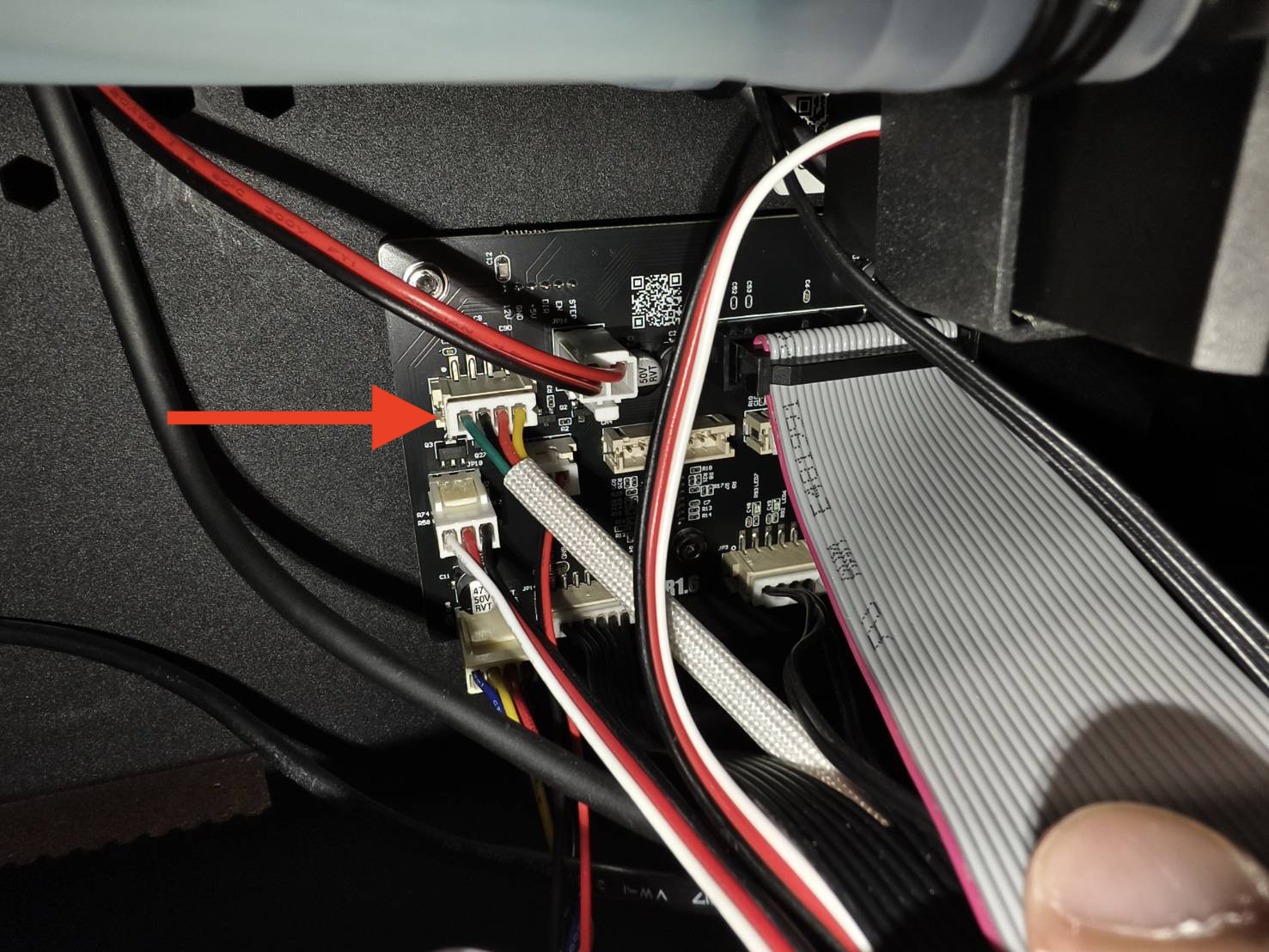

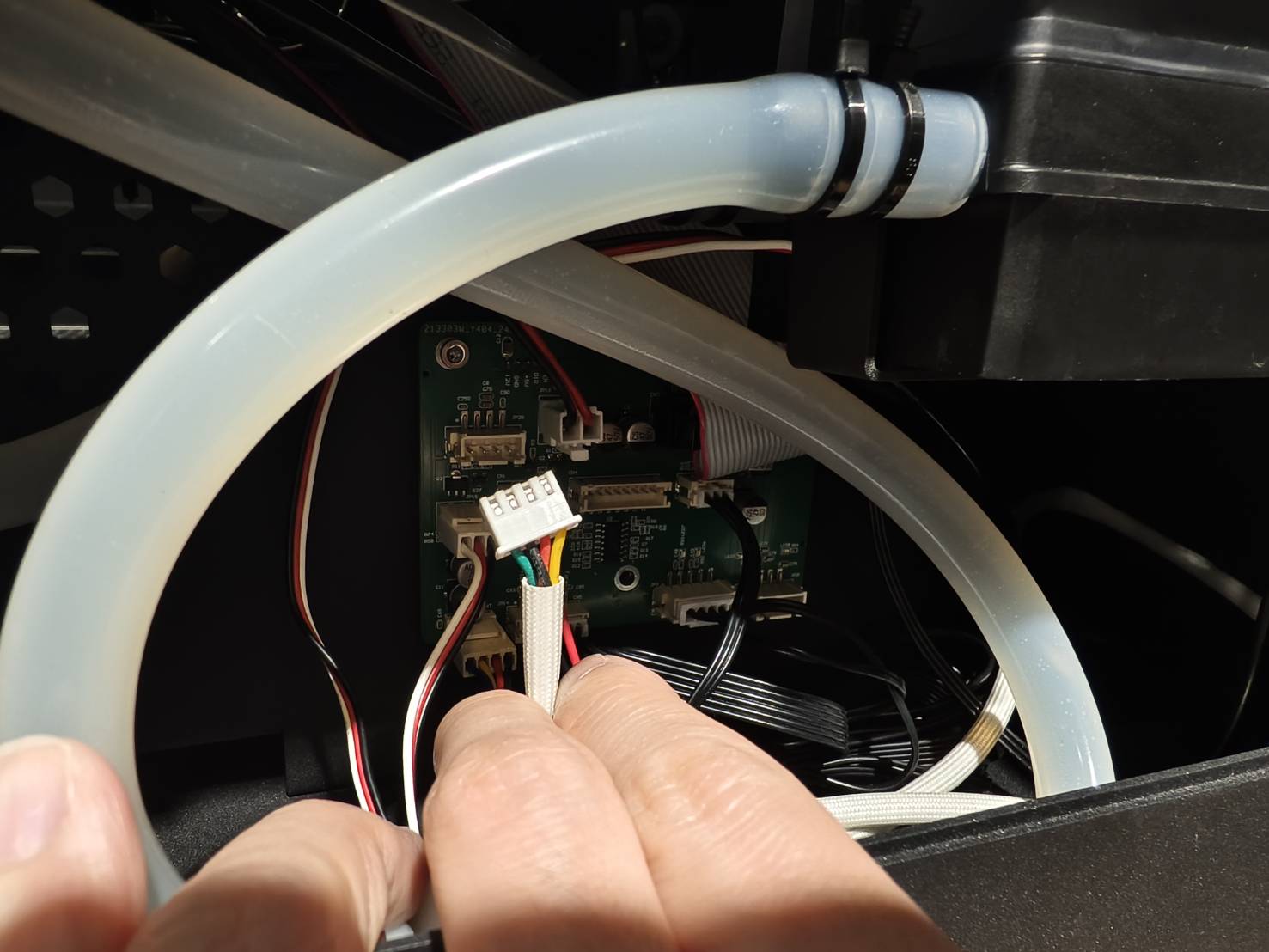

Koppel de kabel van de stromingssensor los.
(Als uw printplaat afwijkt van de onderstaande foto's, raadpleeg dan het schema voor de meest recente opstelling.)

Stap 5

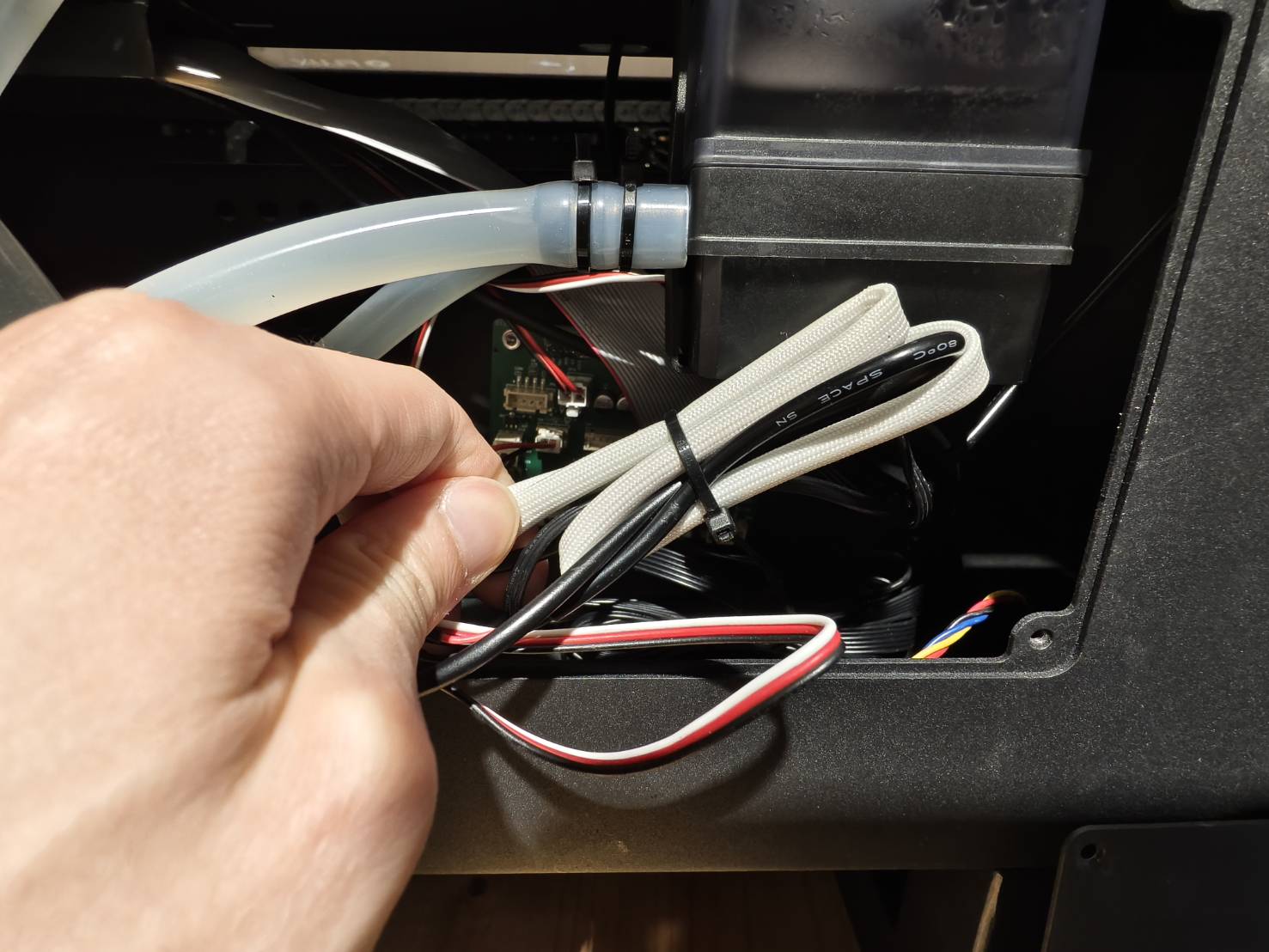

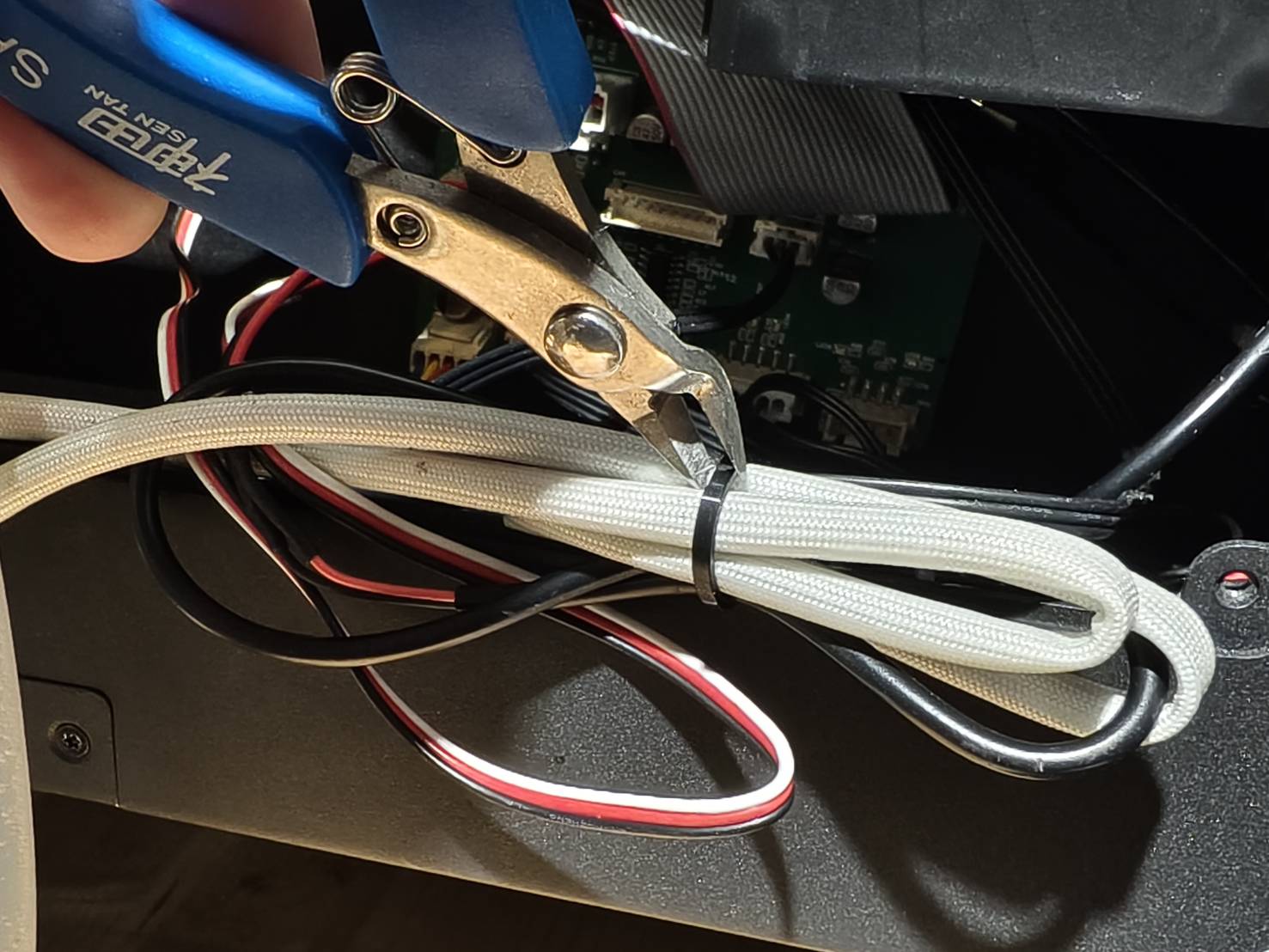

Knip de kabelbinder door als de kabel van de stromingsmeter is vastgemaakt aan andere kabels.
Zo niet, sla deze stap over.

Stap 6

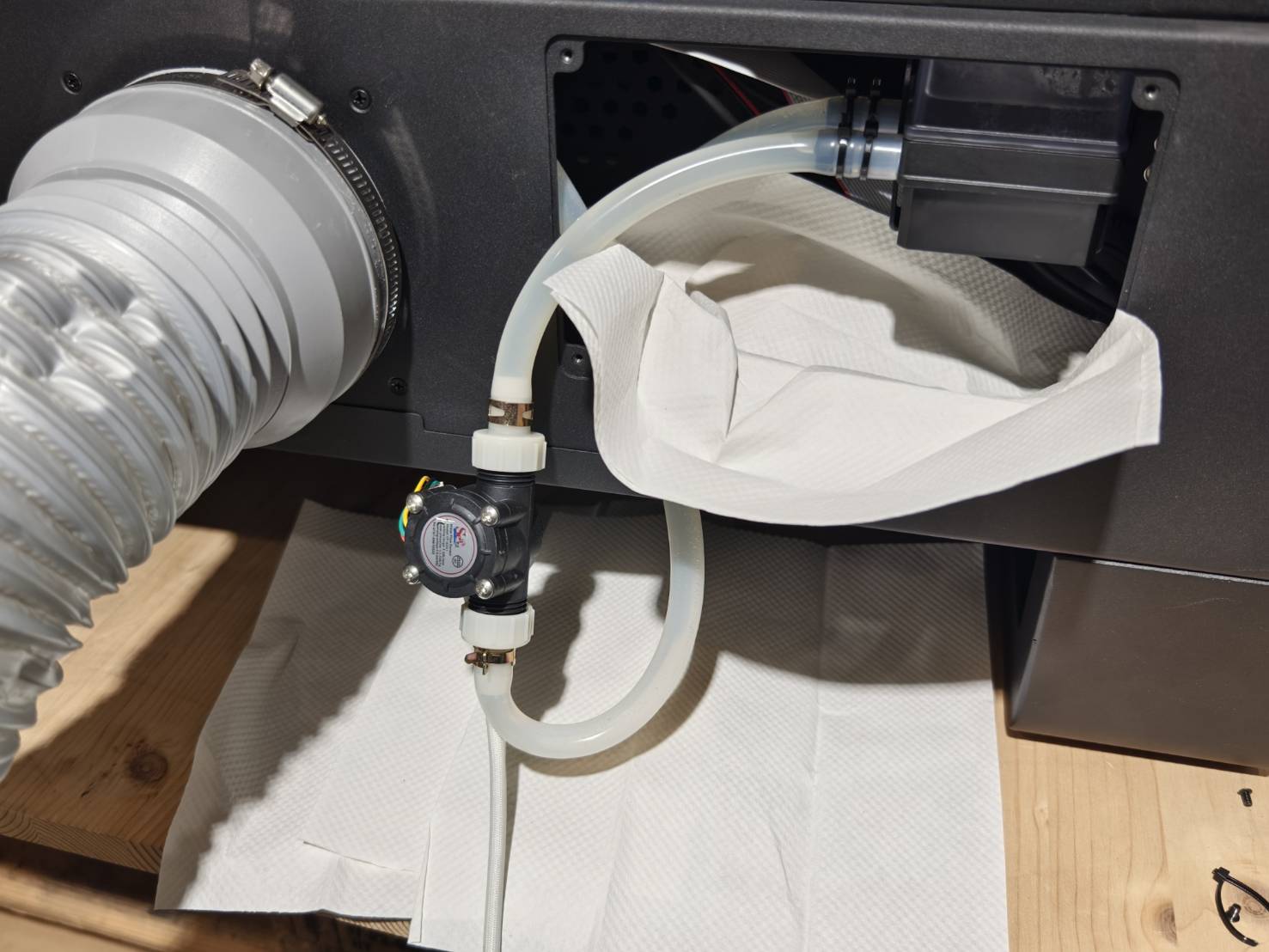

Leg een doek of papieren handdoeken onder de stromingssensor en ook wat op de tafel.

Stap 7

Plaats de wateropvangbak onder de stromingssensor.
Schuif de metalen klemmen opzij om beide waterslangen los te koppelen van de stromingssensor.
(Let op: er lekt water wanneer u de slang loskoppelt. Zorg ervoor dat u dit boven de wateropvangbak doet.)

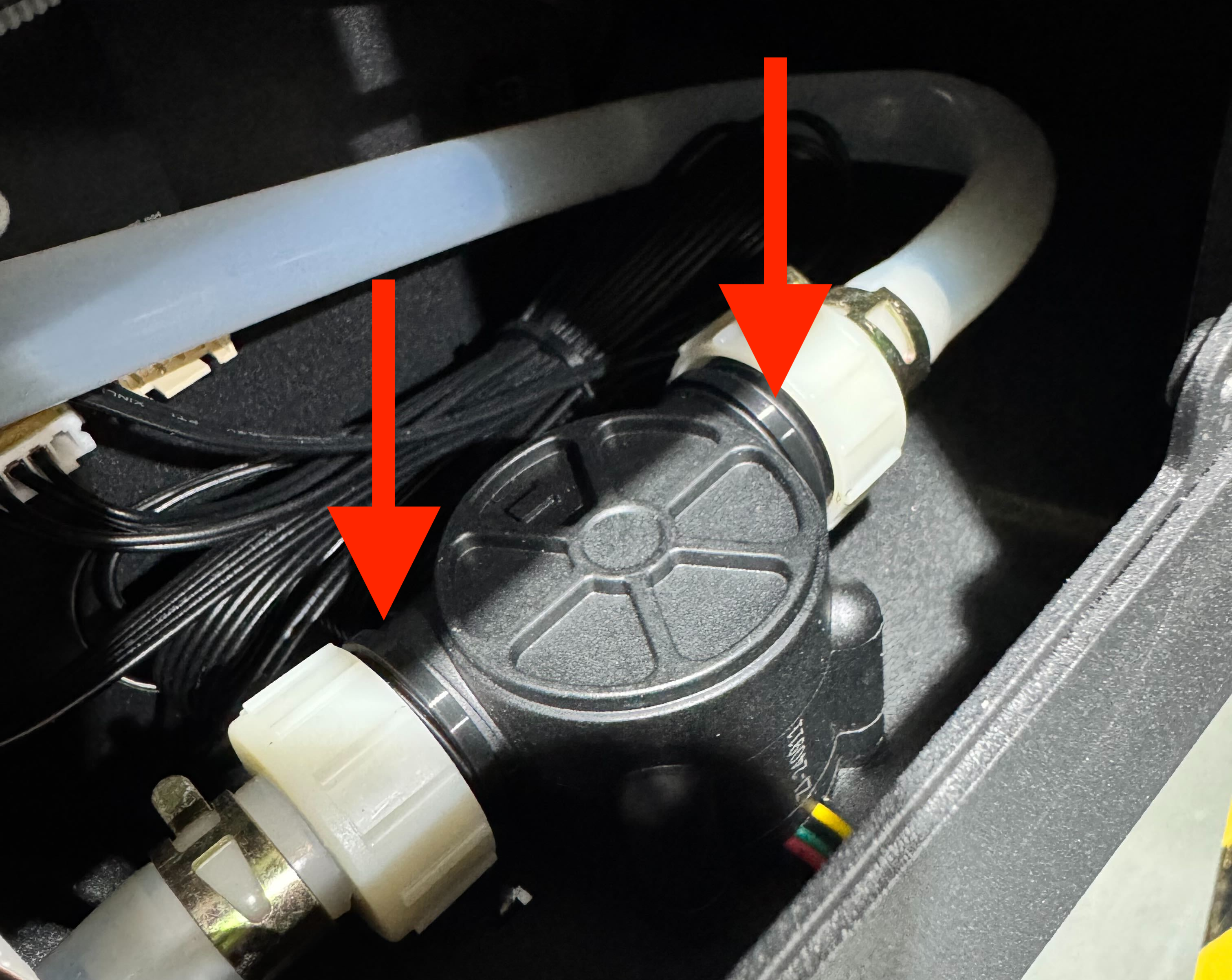

Stap 8

• Verwijder beide koppelingen van de stromingssensor.

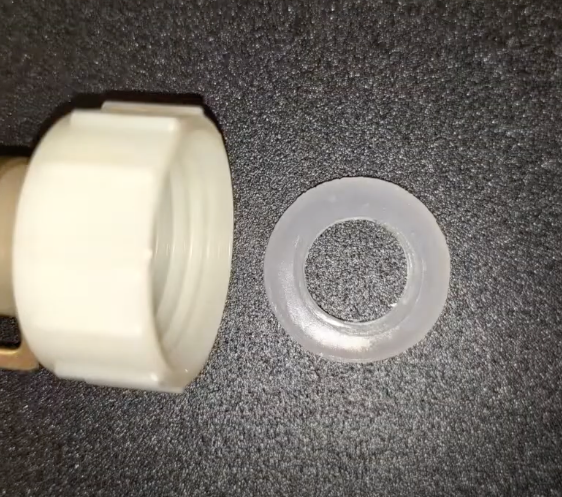

• Er zit een rubberen afdichtring in de koppeling. Zorg ervoor dat deze niet kwijtraakt tijdens het verwijderen van de koppelingen.


Stap 9

Installeer de koppelingen op de nieuwe stromingssensor. Zorg ervoor dat de rubberen afdichtringen aan de binnenkant zitten.

Stap 10

Sluit de kabel van de nieuwe stromingssensor aan en plaats deze in de machine.

Stap 11 (Optionele stap)

Als u kabelbinders beschikbaar heeft, kunt u de kabels vastmaken om ze netjes te ordenen.
Als er geen kabelbinders beschikbaar zijn, kunt u deze stap overslaan.

Stap 12

Raadpleeg de onderstaande handleiding voor het bijvullen van het water.
Koelwater vervangen

Stap 13

• Voer een stroomsnelheidstest uit om te controleren of de waarde normaal is, wat 3L/min of hoger zou moeten zijn.
  (Machinepaneel > Machine > Hardware-instellingen > Stroomsnelheidstest)




• Als uw waarde lager is dan 3L/min, raadpleeg dan de onderstaande handleiding voor probleemoplossing.
  #900 Koeler uit/Storing koelsysteem

Stap 14 (Optionele stap)

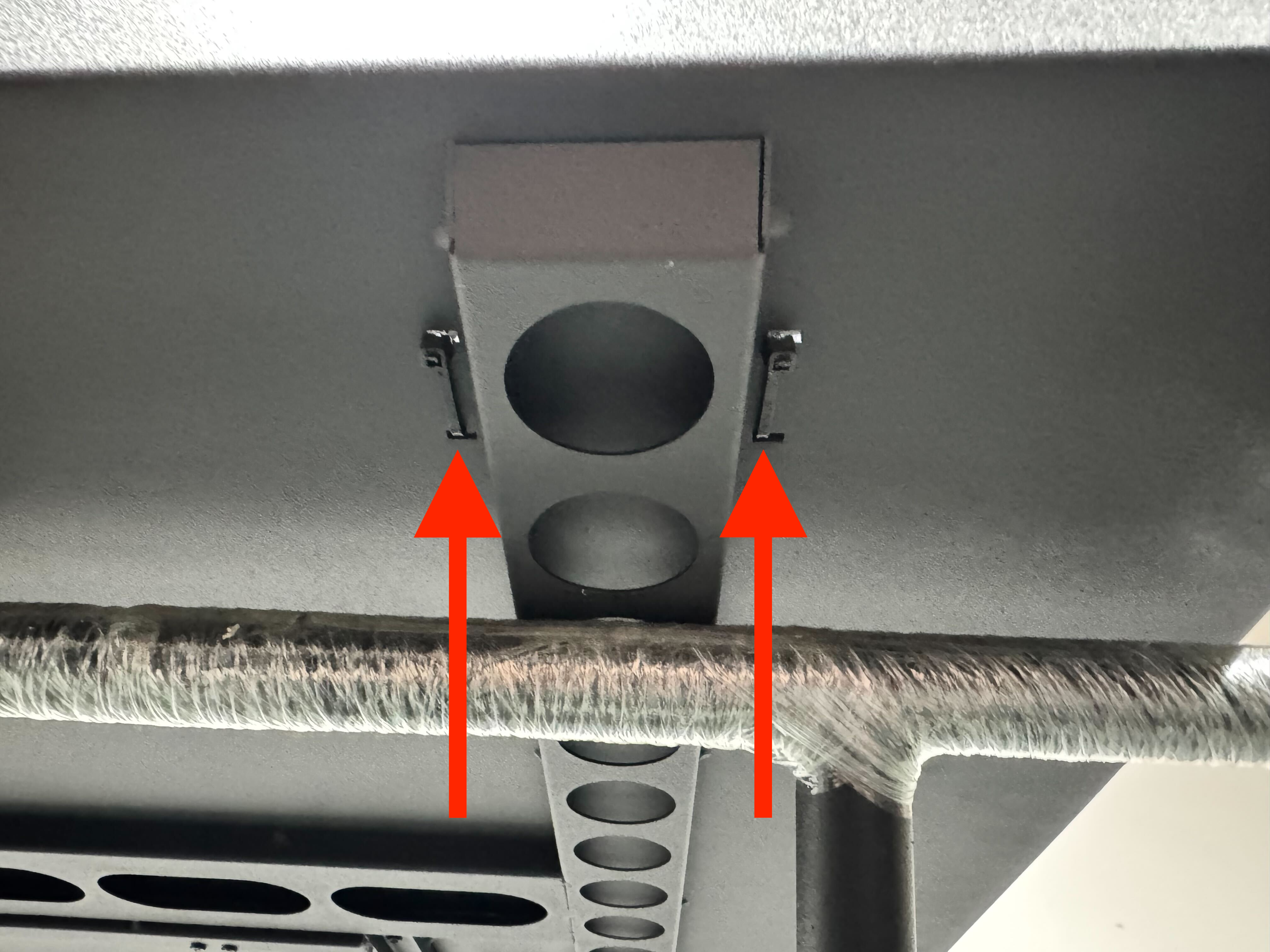

Als u kabelbinders beschikbaar heeft, kunt u de stromingssensor hiermee vastzetten.
De kabelbinders worden door de onderkant van de machine geleid.
Als er geen kabelbinders beschikbaar zijn, kunt u deze stap overslaan.

Stap 15

Monteer de plaat terug.
