Beambox II - Vervanging van de laserbuis

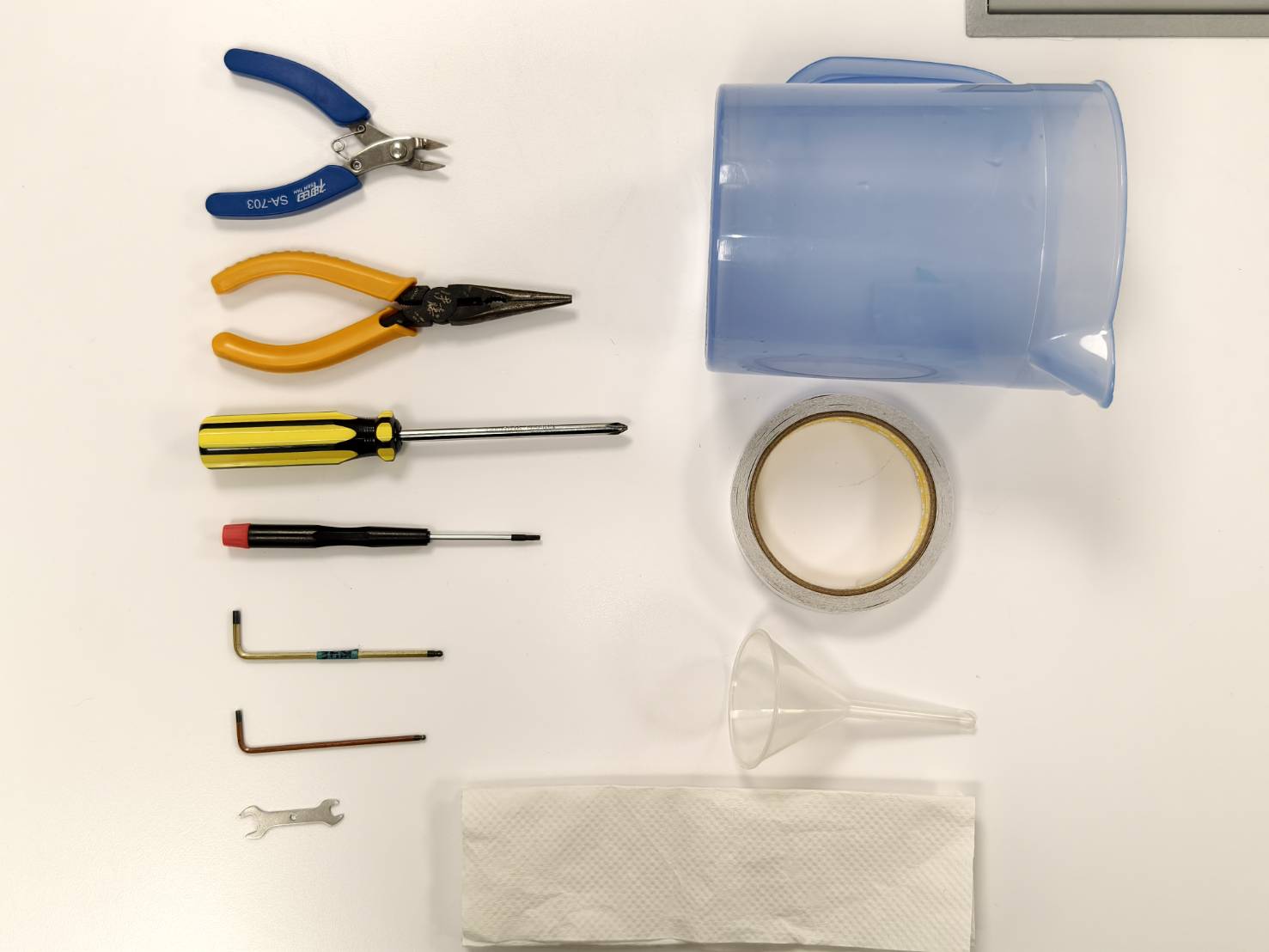

Gereedschap

Stap 1

Zet de machine uit en haal de stekker uit het stopcontact.

Stap 2

Gebruik een schroevendraaier om de schroeven aan de achterkant van de machine los te draaien. Hierna kan de achterkap worden geopend.

Stap 3

Ontkoppel de aardingsdraad van de laserbuis.

Stap 4

• Maak de kabels van de laserbuis en de laser-voeding los.

Stap 5

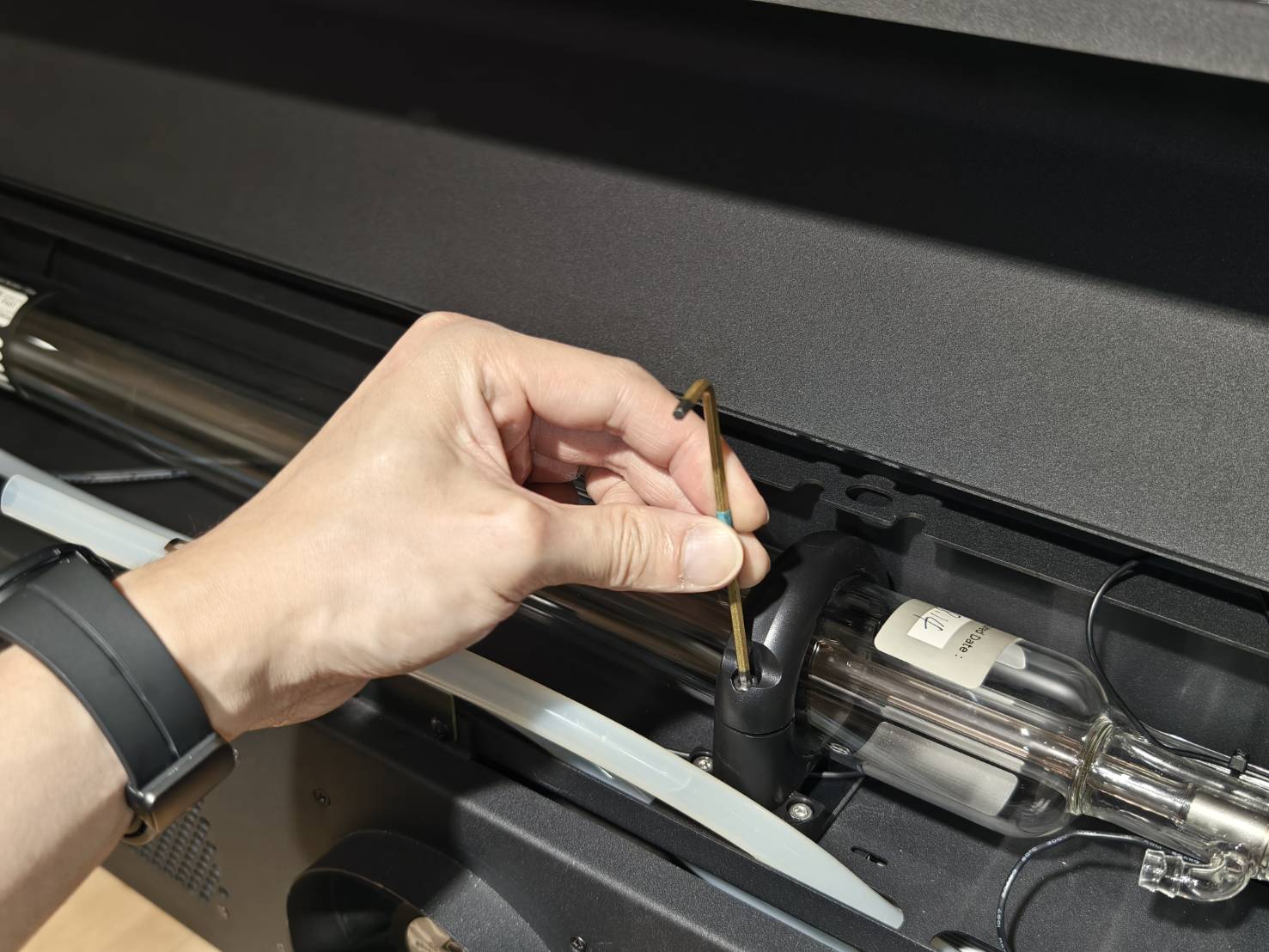

Verwijder de laserbuishouders. (4x 3mm inbusschroeven)

Stap 6

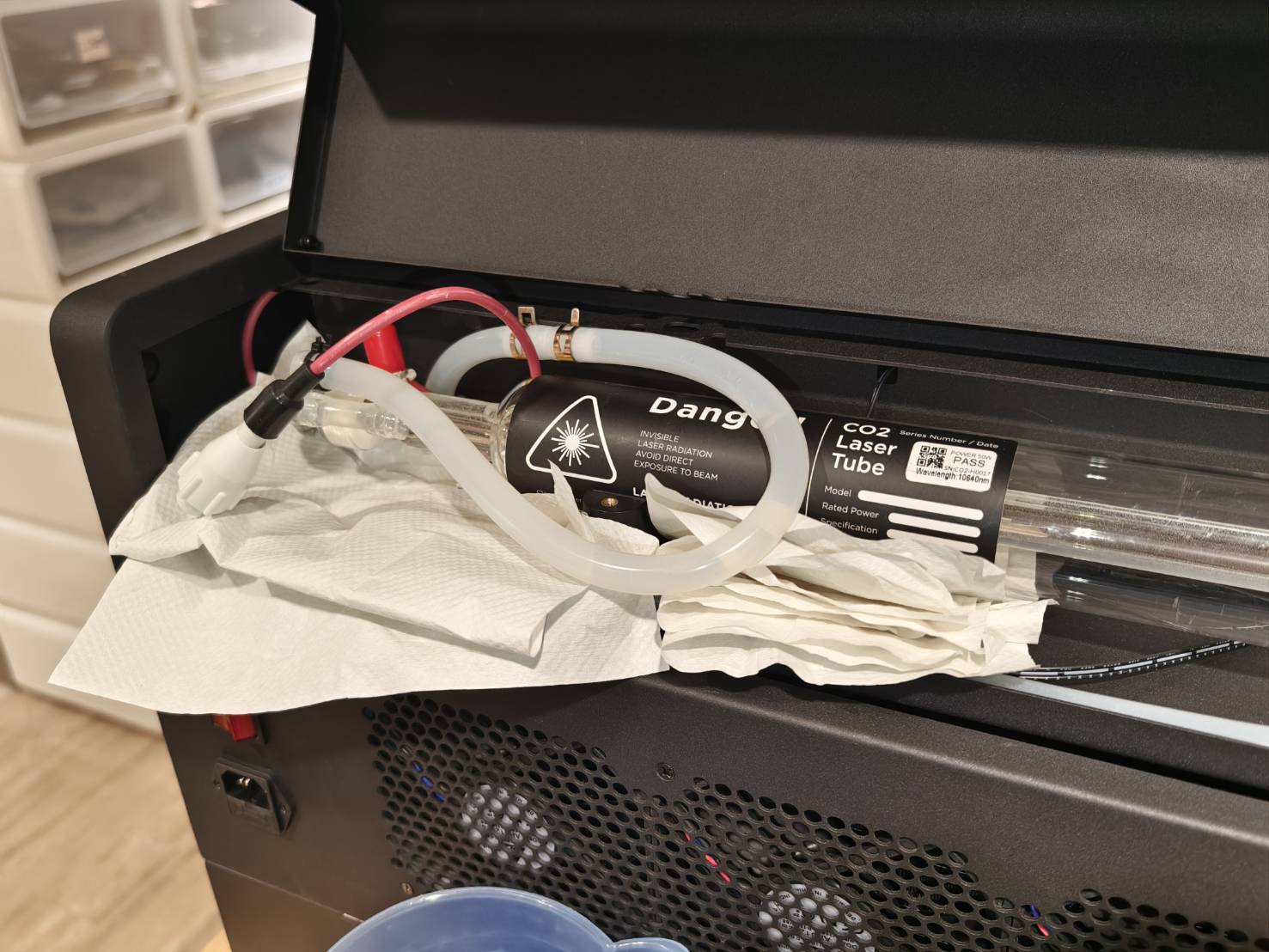

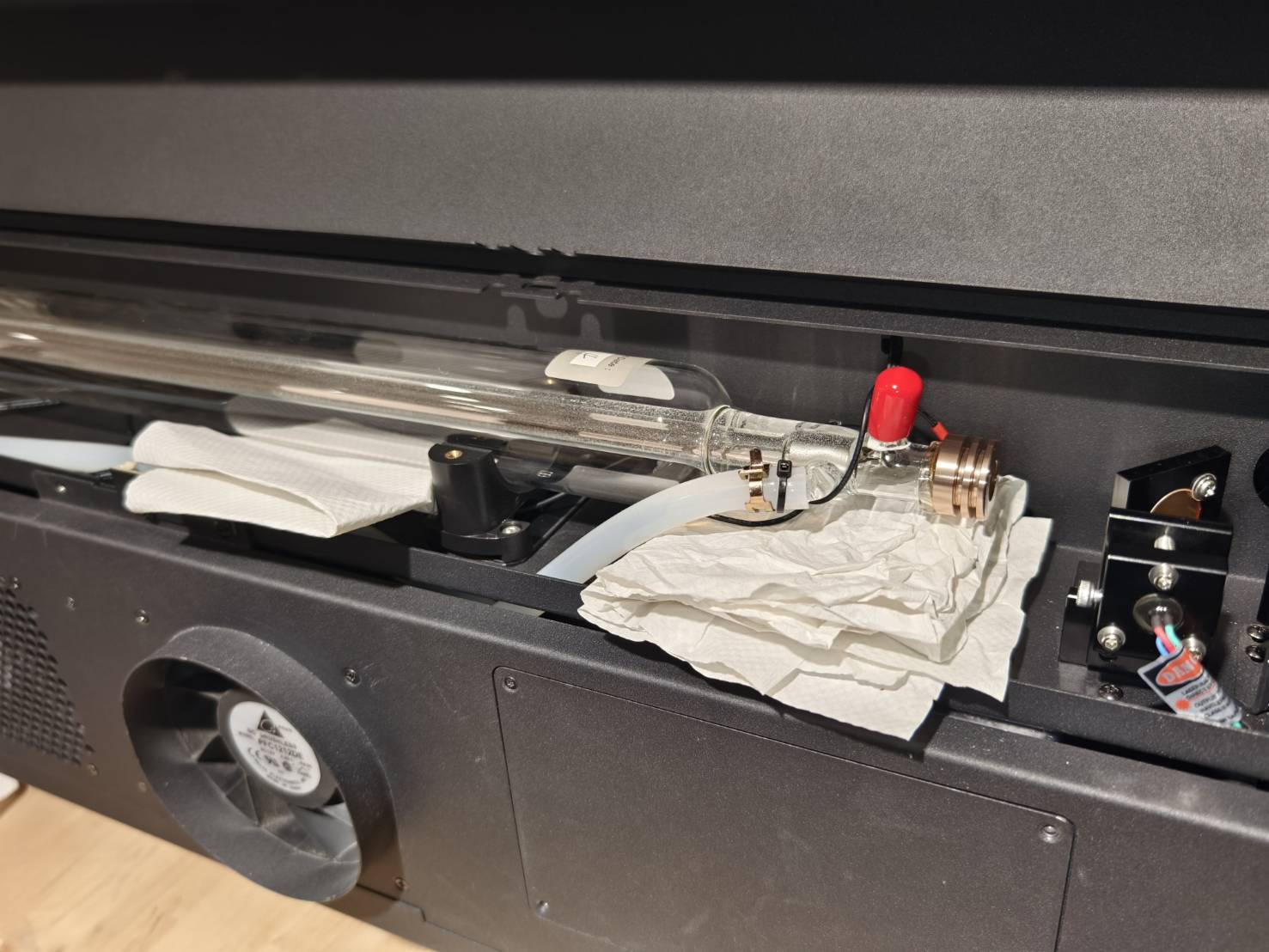

Leg doeken of keukenpapier aan beide kanten van de laserbuis dicht bij de waterslangen en op de tafel.

Stap 7

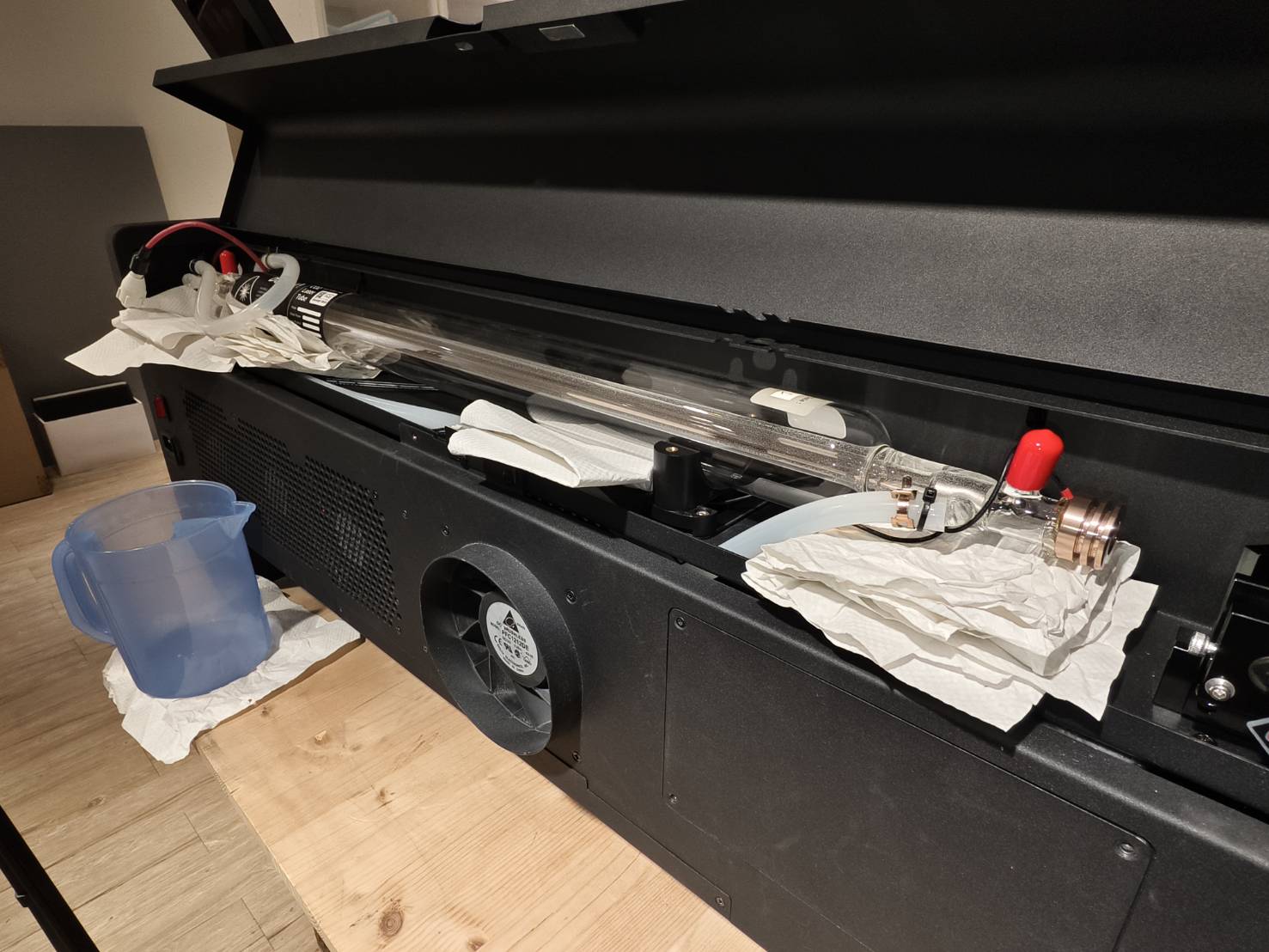

Maak de aangesloten waterslangen aan de linkerkant van de laserbuis los.
Er zal water lekken na het losmaken, dus zet een opvangbak klaar om het water op te vangen.

Stap 8

Laat het water uit de laserbuis lopen en verwijder de laserbuis uit de machine.

• Verwijder de slangklem en knip de kabelbinder van de waterslang aan de andere kant van de buis door.
• Til de buis op en maak de waterslang voorzichtig los. Het water zal aan de andere kant van de buis weglopen.
• Zorg ervoor dat de waterslang aan de linkerkant zich in de opvangbak bevindt.

Stap 9

Verwijder de waterslang van de oude laserbuis.

Stap 10

Bevestig de waterslang aan de nieuwe laserbuis.
Zorg ervoor dat u deze aan de juiste kant met de witte connector bevestigt.
Bekijk de onderstaande video voor meer informatie.

Stap 11

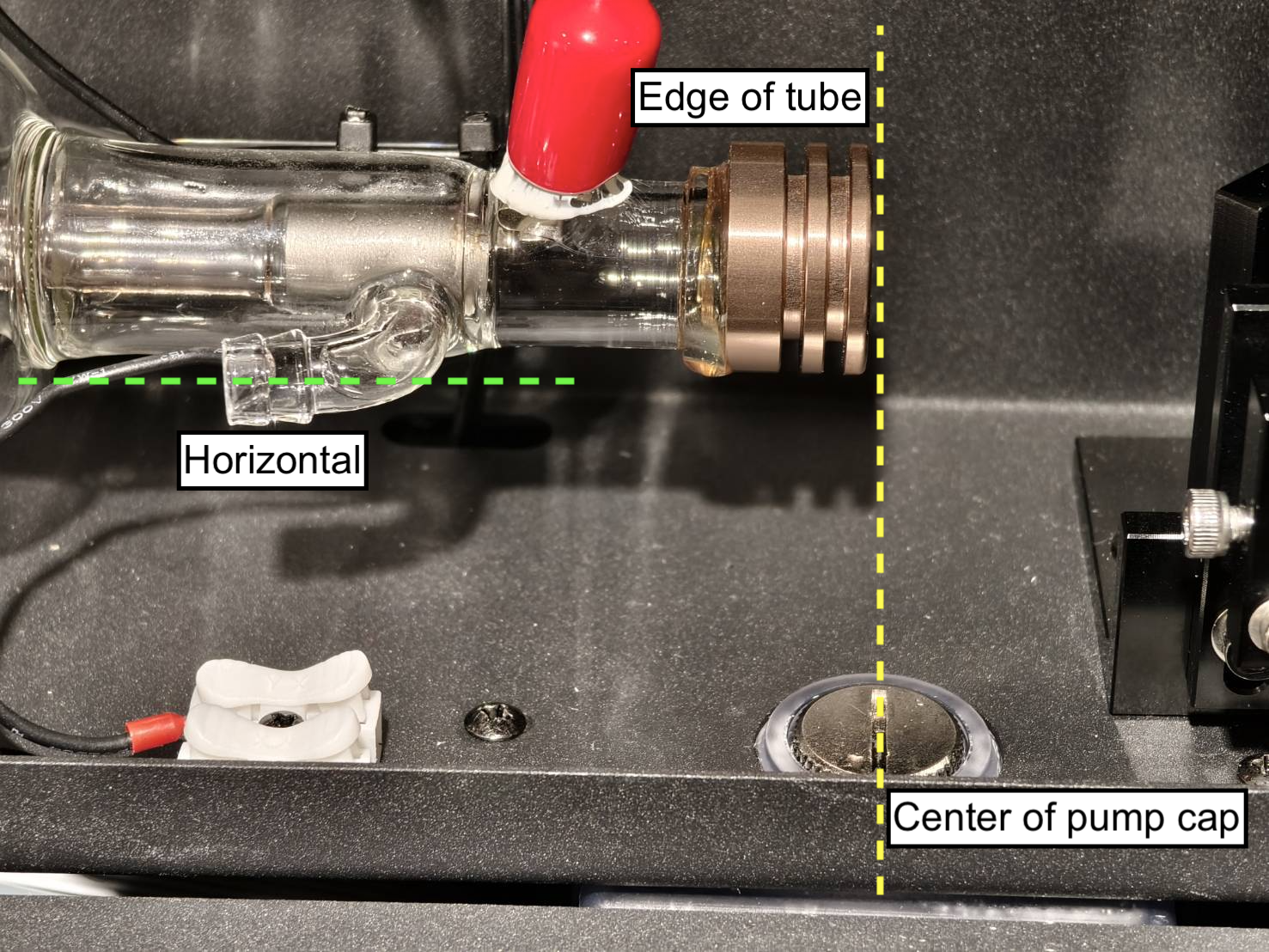

Plaats de nieuwe laserbuis.

• De witte connector moet zich aan de linkerkant bevinden.
• De aanbevolen positie van de buis is zodanig dat de rechterrand van de buis zich in het midden van de waterpompdop bevindt.
• Zorg ervoor dat de waterinlaat van de buis horizontaal staat.

Stap 12

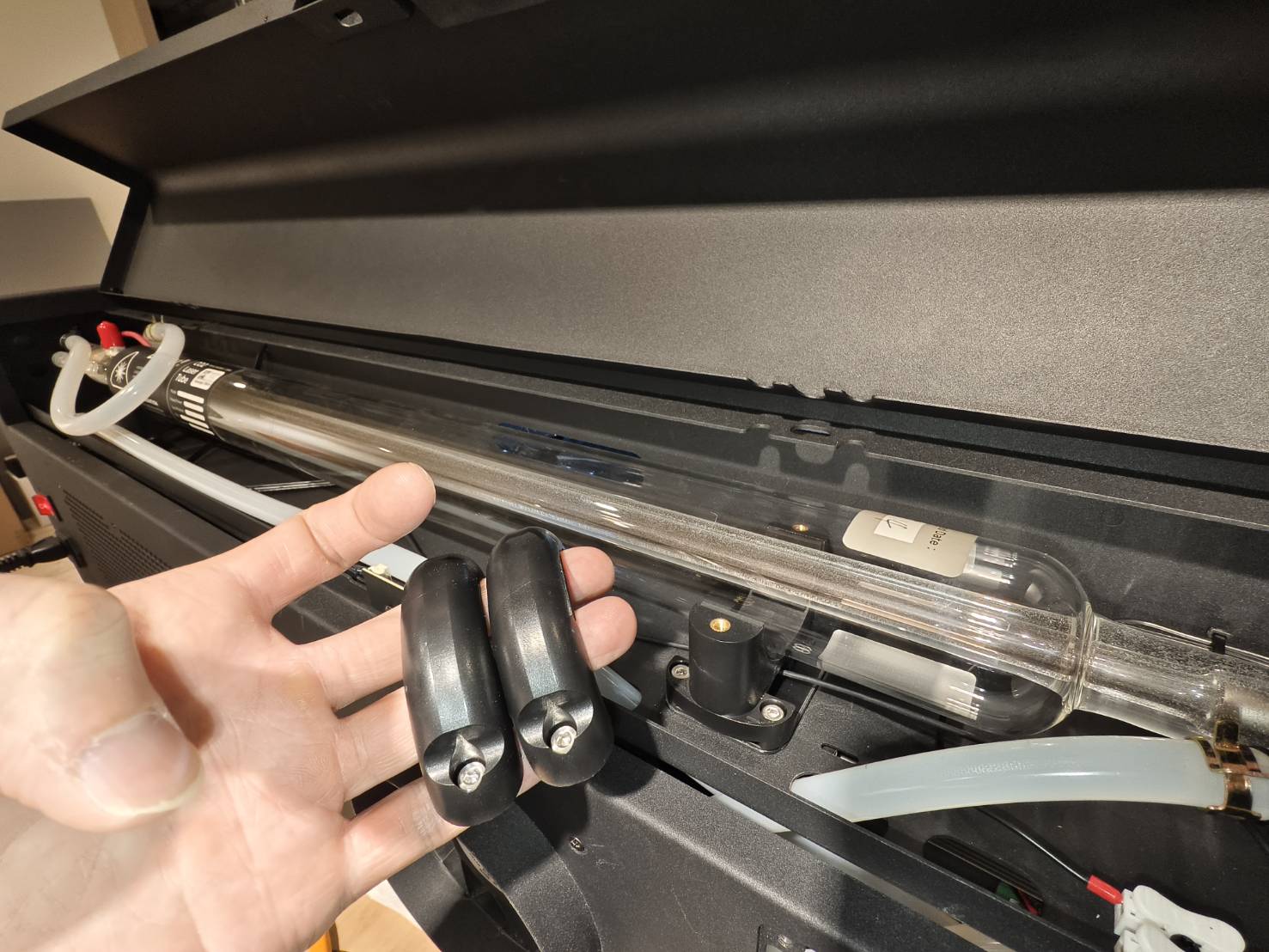

Installeer de laserbuishouders opnieuw.

Stap 13

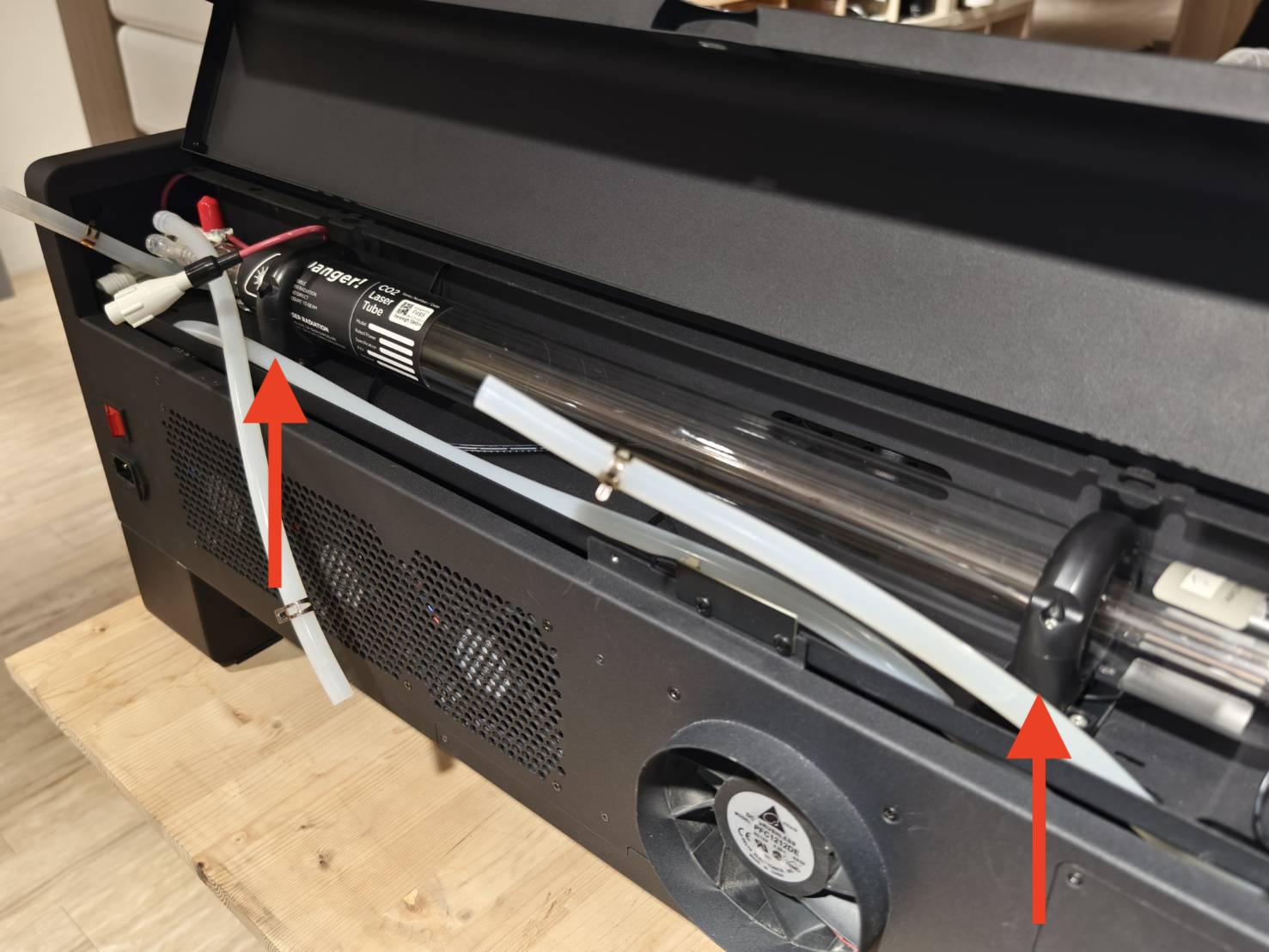

Sluit aan de rechterkant van de buis (lagedrukzijde) de waterslang aan op de buis.

Stap 14

Verbind aan de linkerkant van de buis (hogedrukzijde) de waterslangen met elkaar.

Stap 15

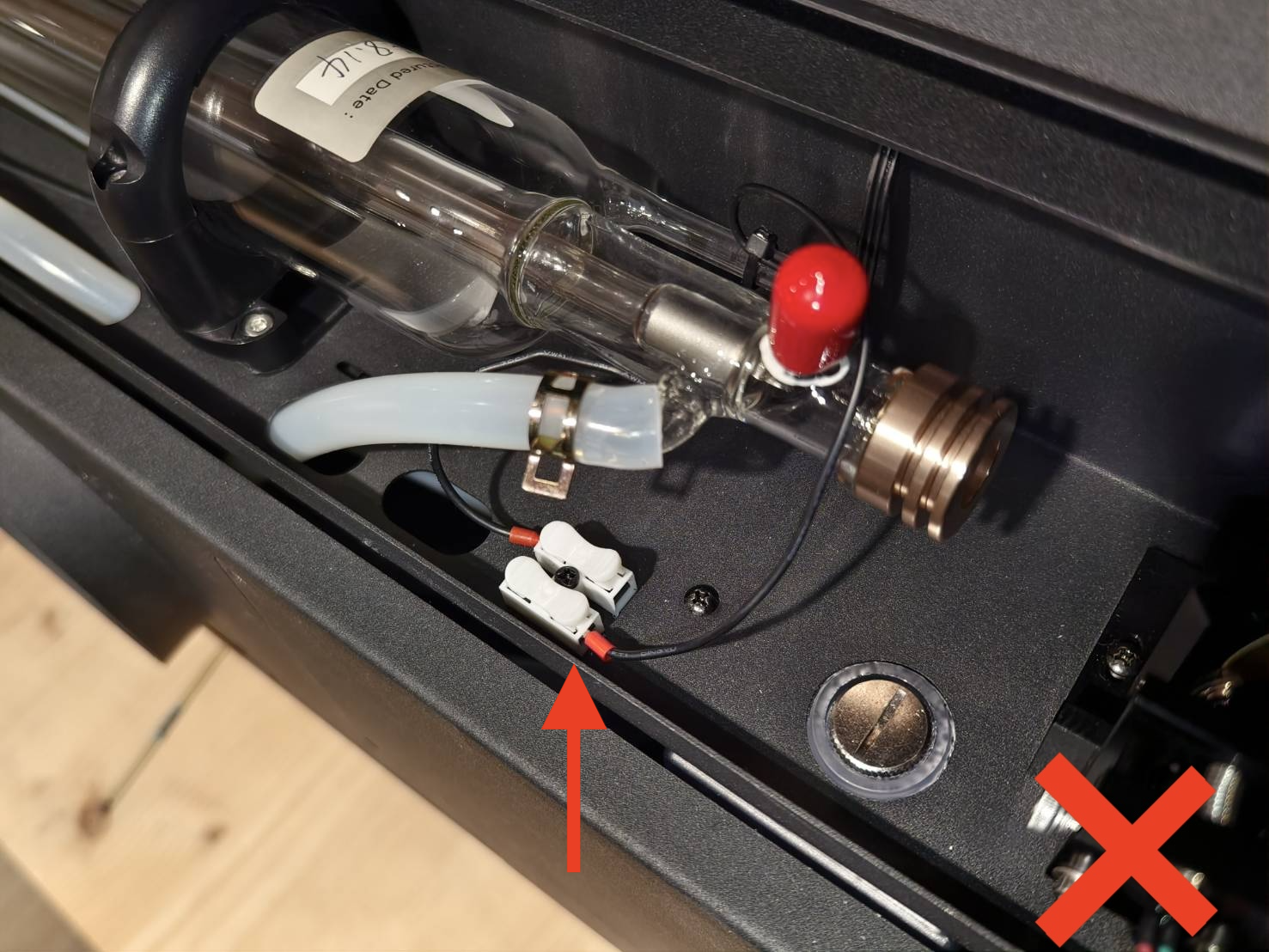

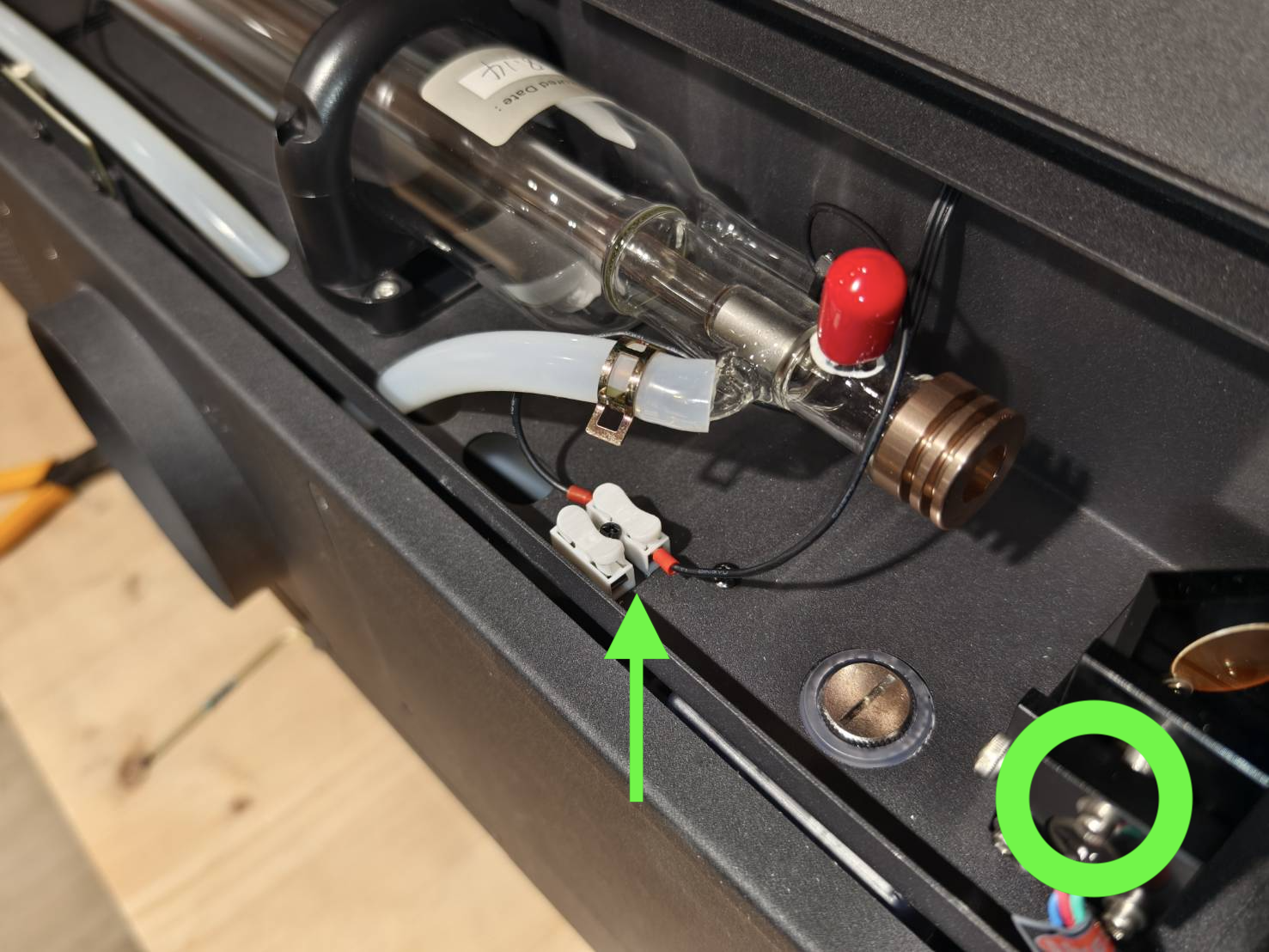

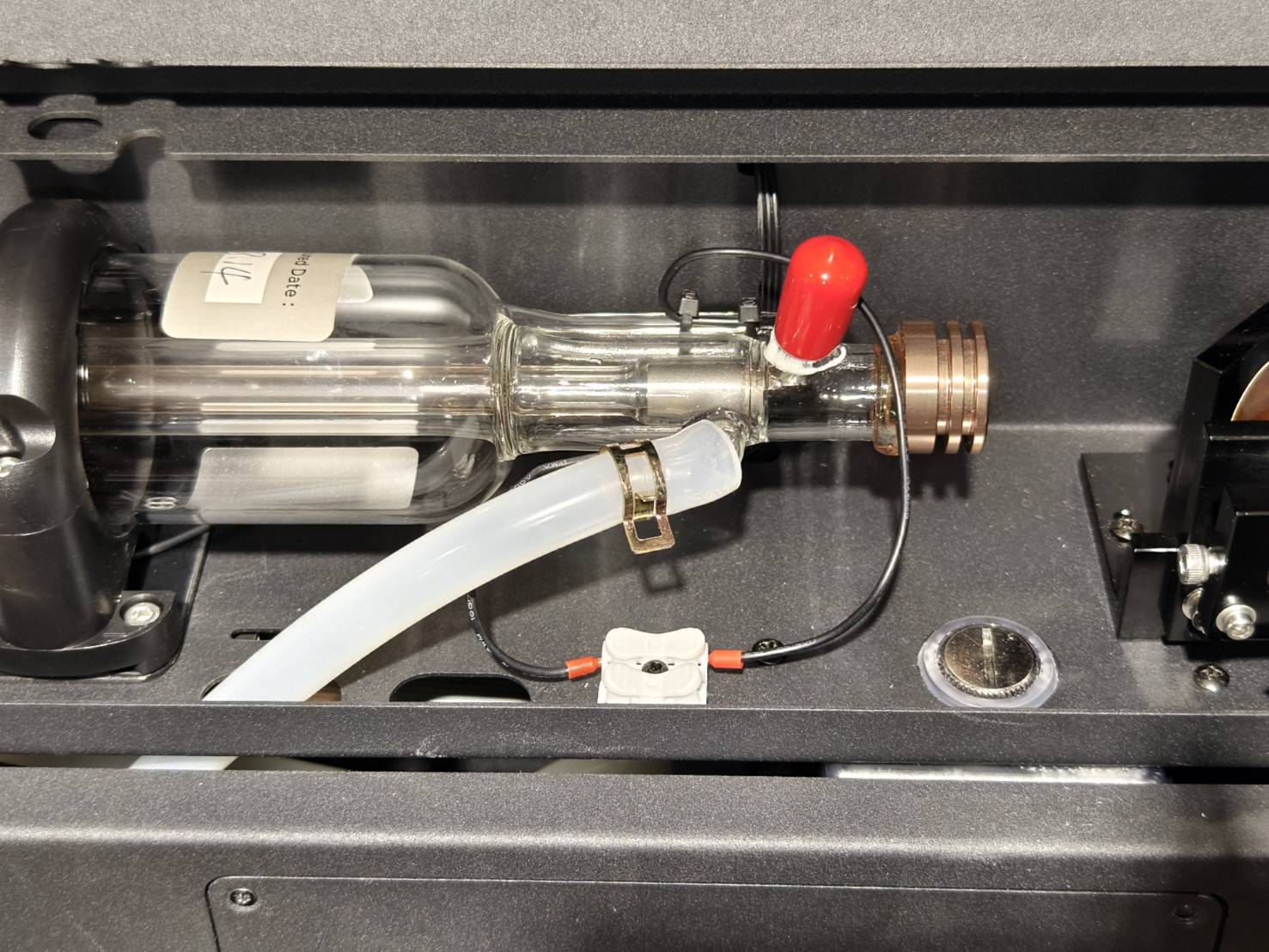

Sluit de aardingsdraad van de laserbuis aan op de aansluiting.
Zorg ervoor dat beide aardingsdraden aan dezelfde kant zitten.

Stap 16

Verbind de kabels voor de laserbuis en de laser-voeding.
Maak na het aansluiten de ruimte zo netjes mogelijk door de witte connector in het gat in de linkerhoek te plaatsen en de waterslang in de machine te duwen om deze in te korten. Raadpleeg de video voor meer informatie.

Stap 17

Zet de machine aan en vul het water bij. Raadpleeg de onderstaande handleiding voor het bijvullen van het water.
Vervanging koelwater

Stap 18

• Voer een doorstroomsnelheidstest uit om te controleren of de waarde normaal is, wat 3L/min of hoger zou moeten zijn.
  (Machinepaneel > Machine > Hardware-instellingen > Doorstroomsnelheidstest)




• Als uw waarde lager is dan 3L/min, raadpleeg dan de onderstaande handleiding om het probleem op te lossen.
  #900 Koeler uit/Storing koelsysteem

Stap 19

De vervanging van de laserbuis is voltooid. Aangezien de laserbuis nieuw is en de positie niet exact hetzelfde zal zijn als de oude, zal het optische pad waarschijnlijk niet meer correct uitgelijnd zijn.
Voer daarom een afstelling van het optische pad uit voordat u uw machine gaat gebruiken.
Afstelling optisch pad

Stap 20

Sluit de achterklep en schroef deze vast.
