Beambox II - Vervangen van de plotterkaart

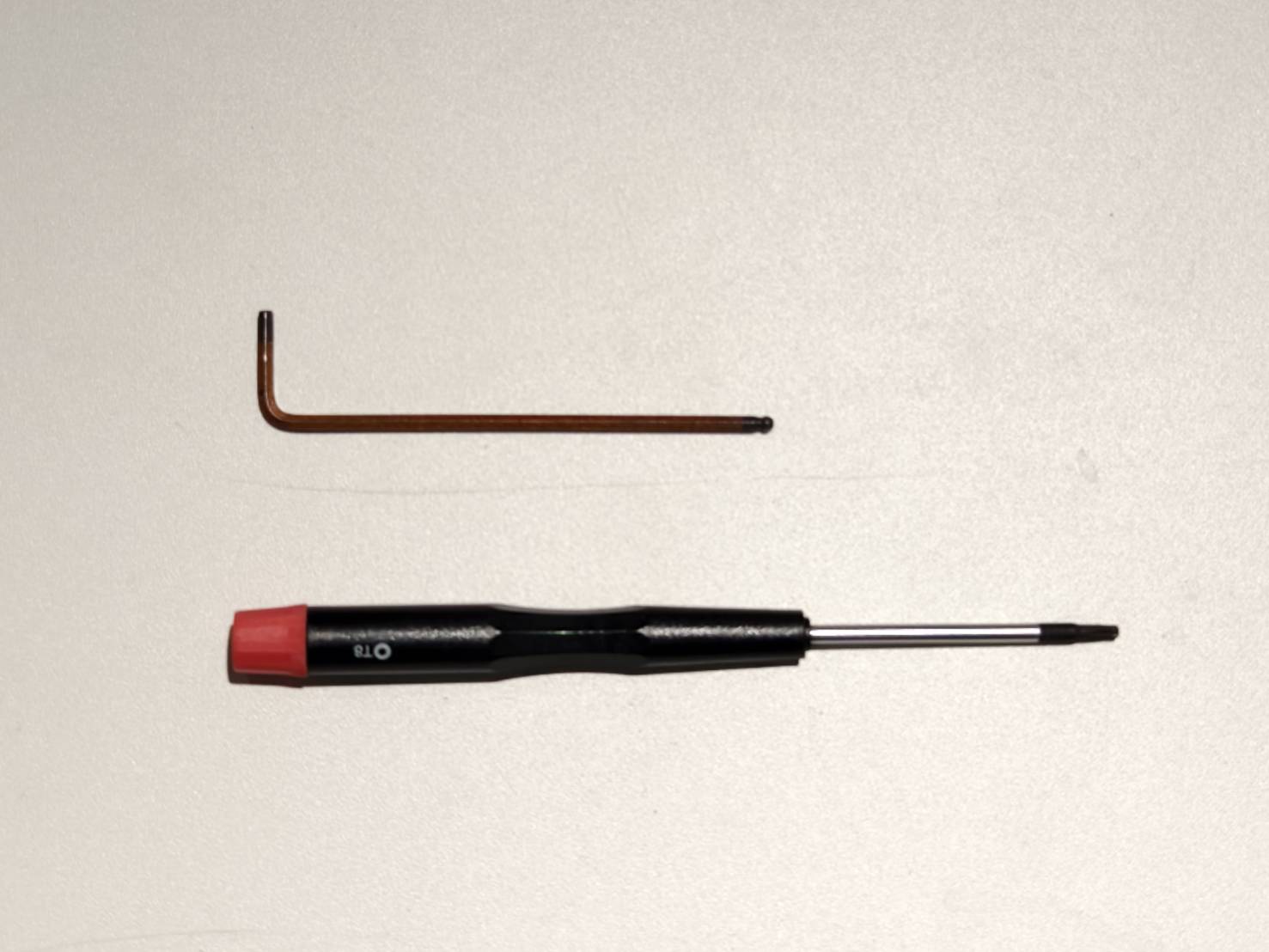

Gereedschap

Stap 1

Schakel de machine uit en verwijder de stekker uit het stopcontact.

Stap 2

Controleer of de aansluiting voor de rotatie-as leeg is.

Stap 3

Open de afdekking van de waterpomp met de Torx-schroevendraaier om bij de plotterkaart te komen.
(De kaart kan zwart of groen zijn.)

Stap 4

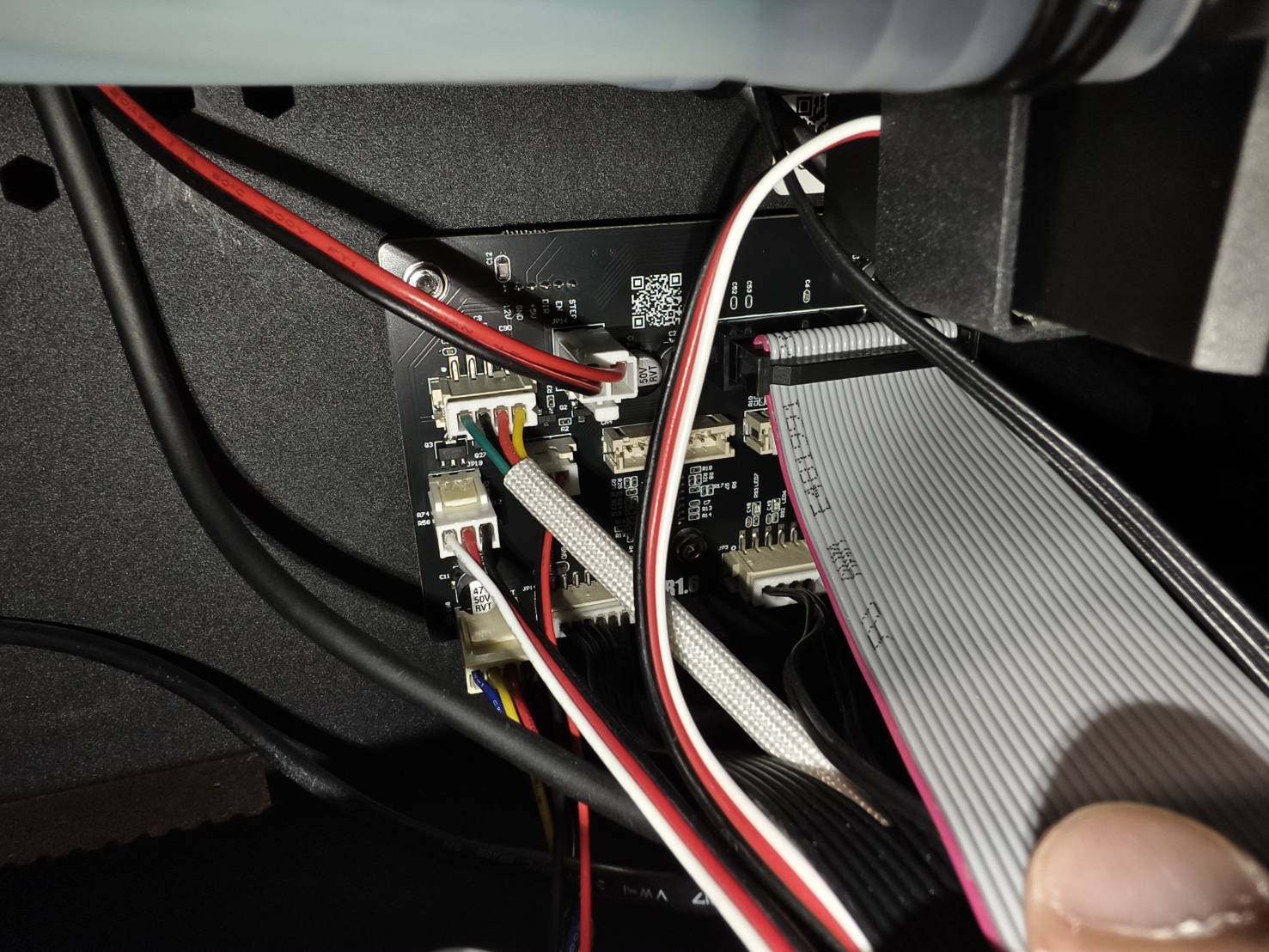

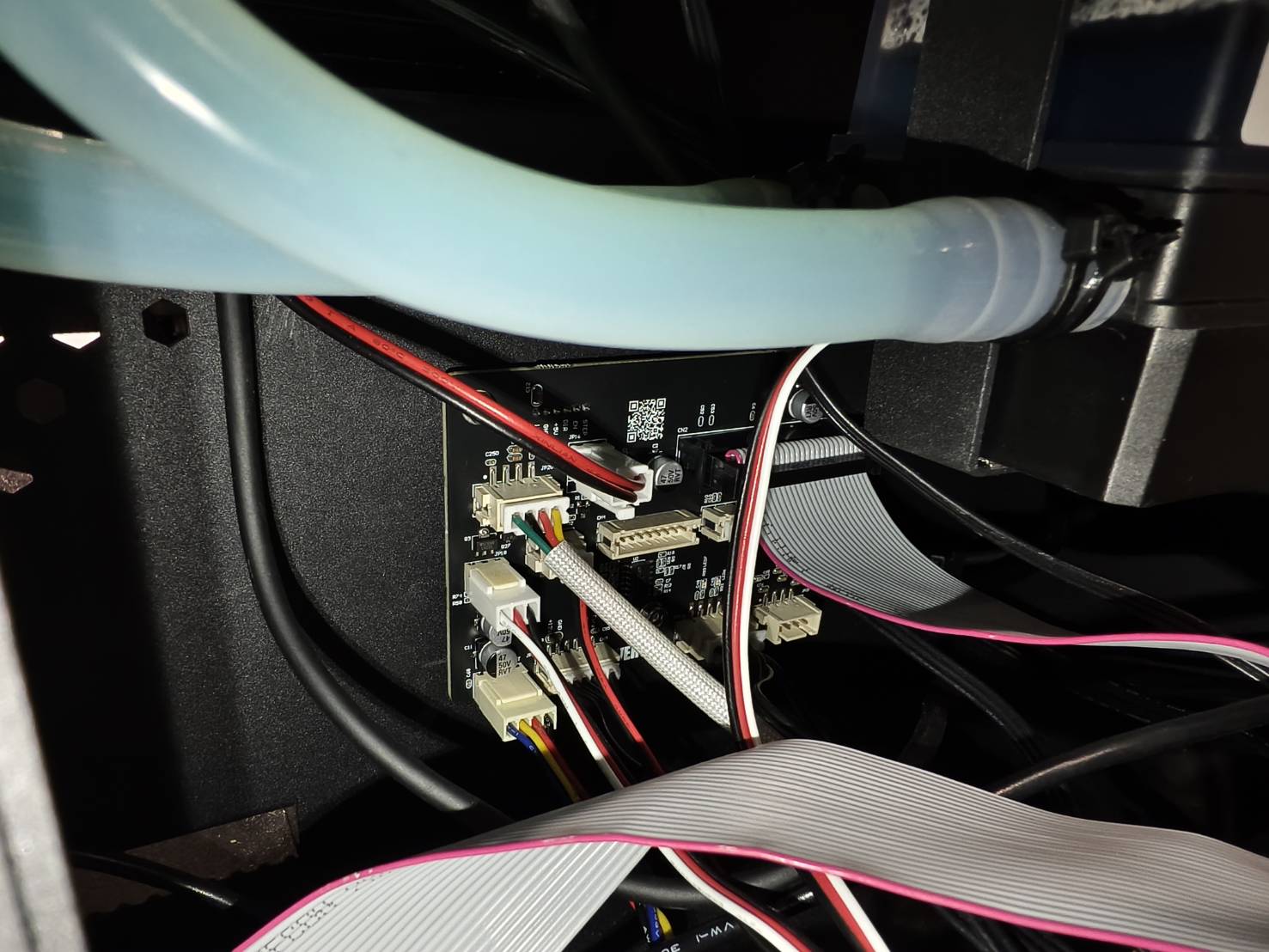

Maak foto's van de volledige opstelling van de plotterkaart.
Dit is om te voorkomen dat u vergeet waar alle kabels horen bij het installeren van de nieuwe kaart.
(Als u niet meer weet waar een kabel hoort, raadpleeg dan het schema voor de meest recente opstelling. Gebruik niet de onderstaande foto's, aangezien de versie van de kaart kan verschillen.)

Stap 5

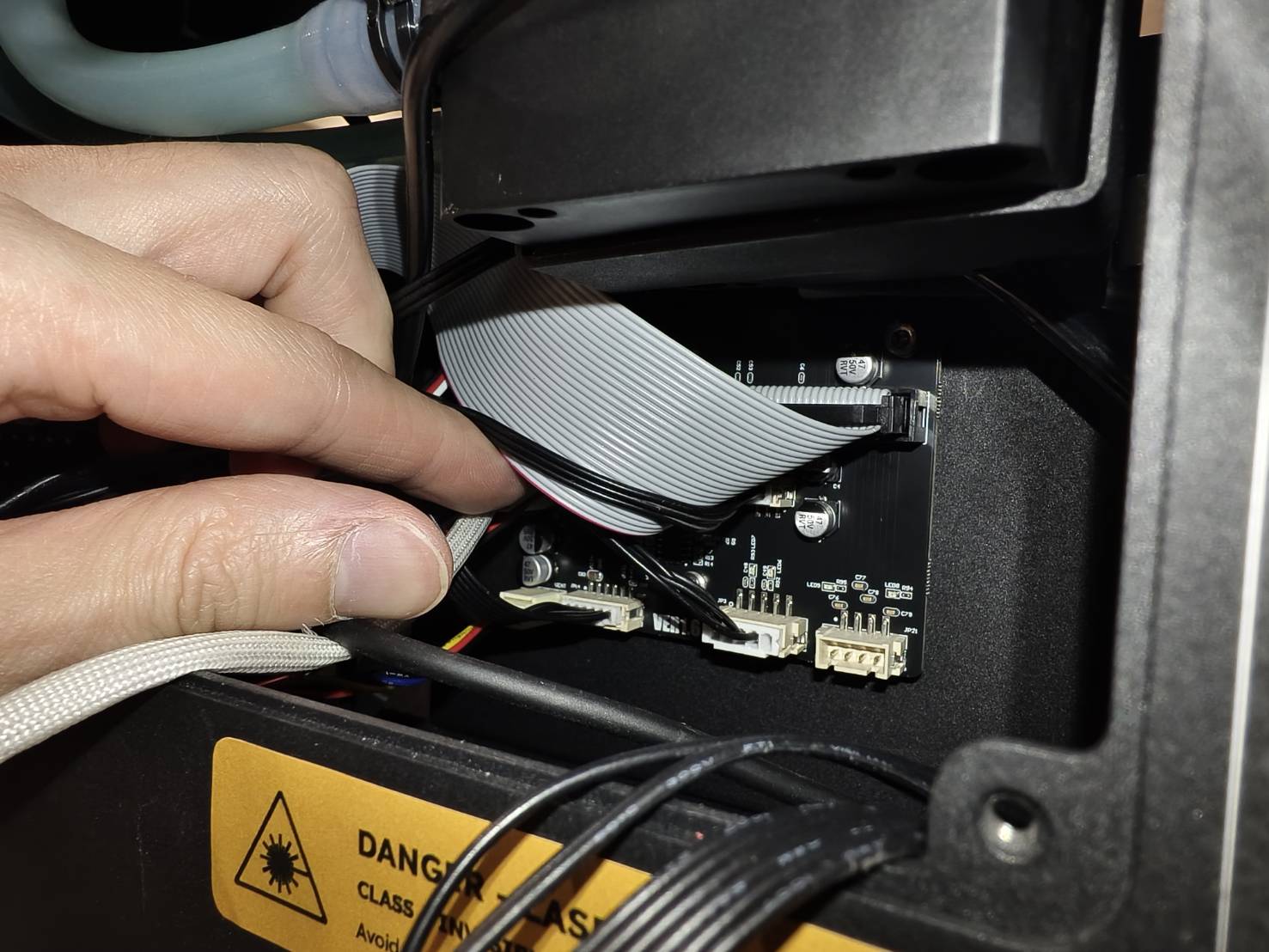

Koppel alle kabels op de kaart los.

Stap 5

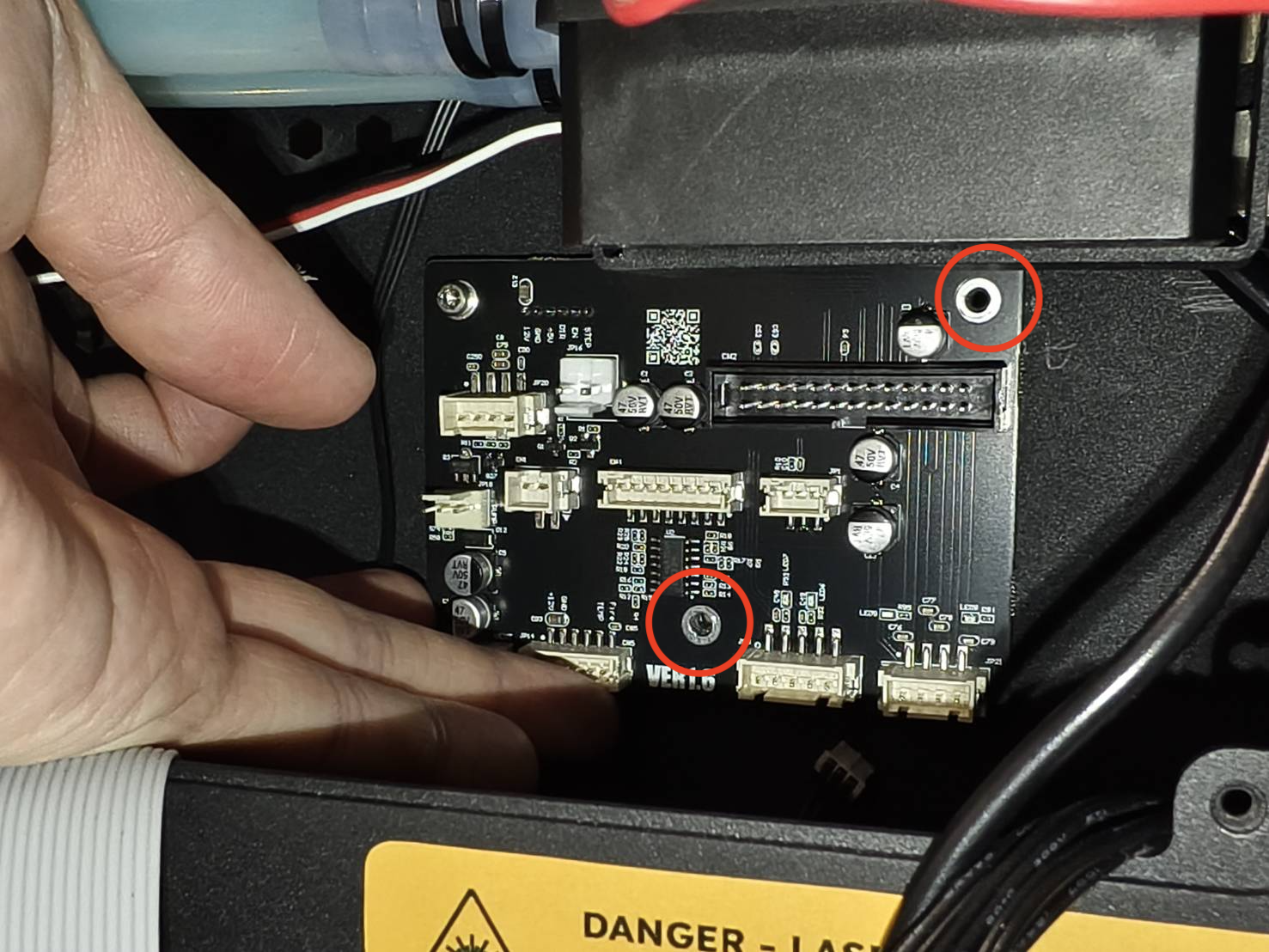

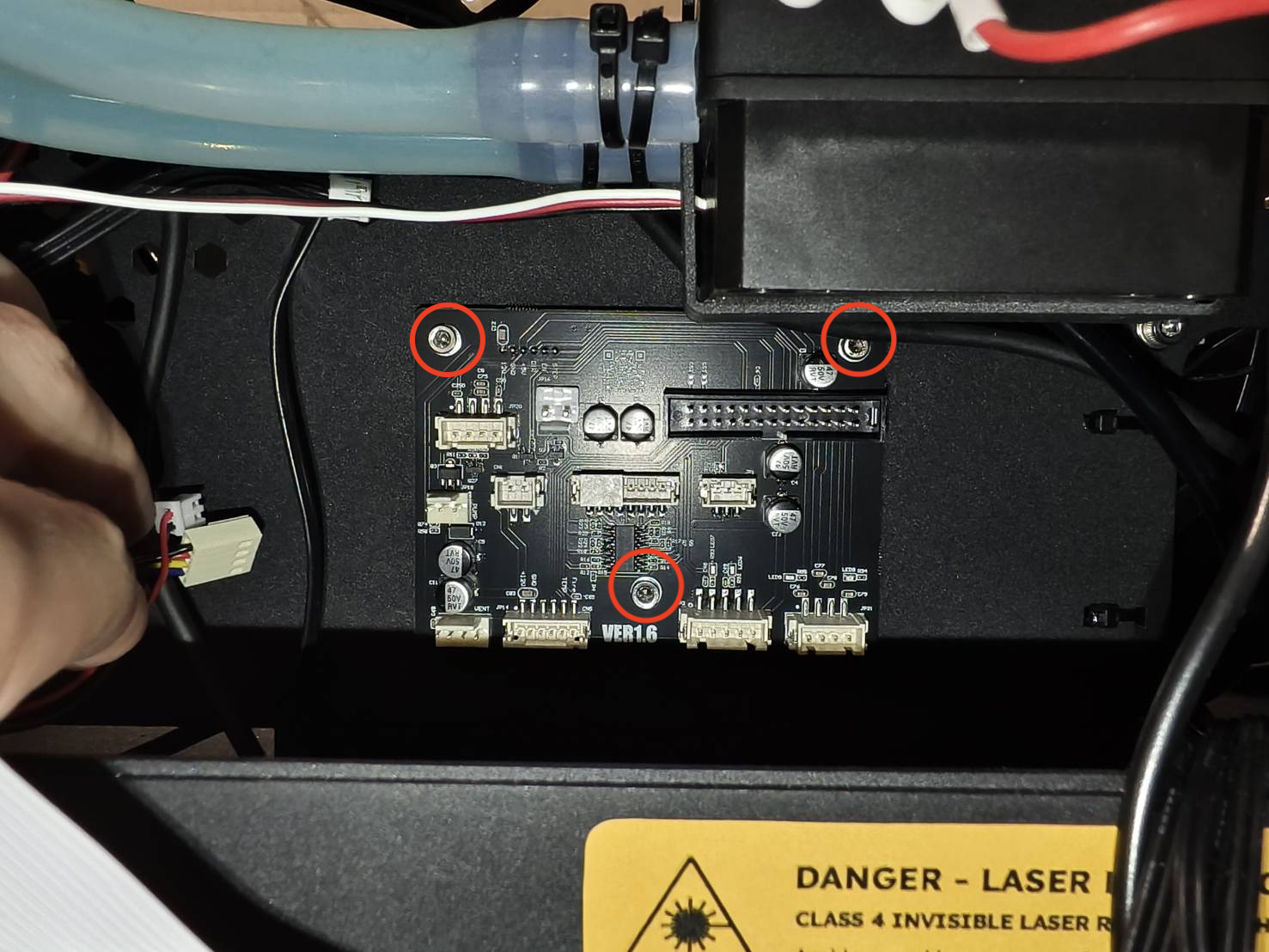

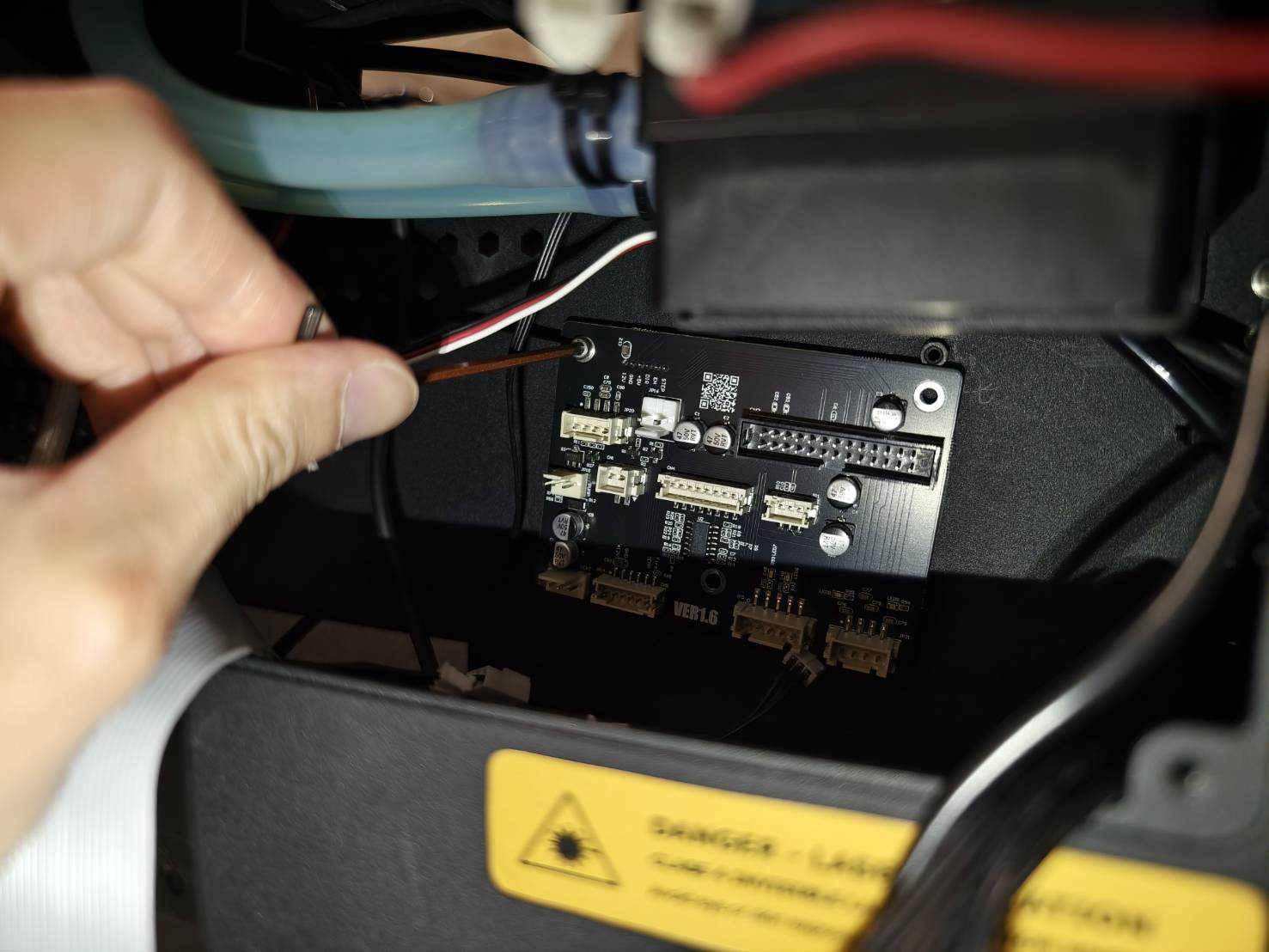

Draai deze schroeven los met een 2,5 mm inbussleutel om de printplaat te verwijderen.

Stap 6

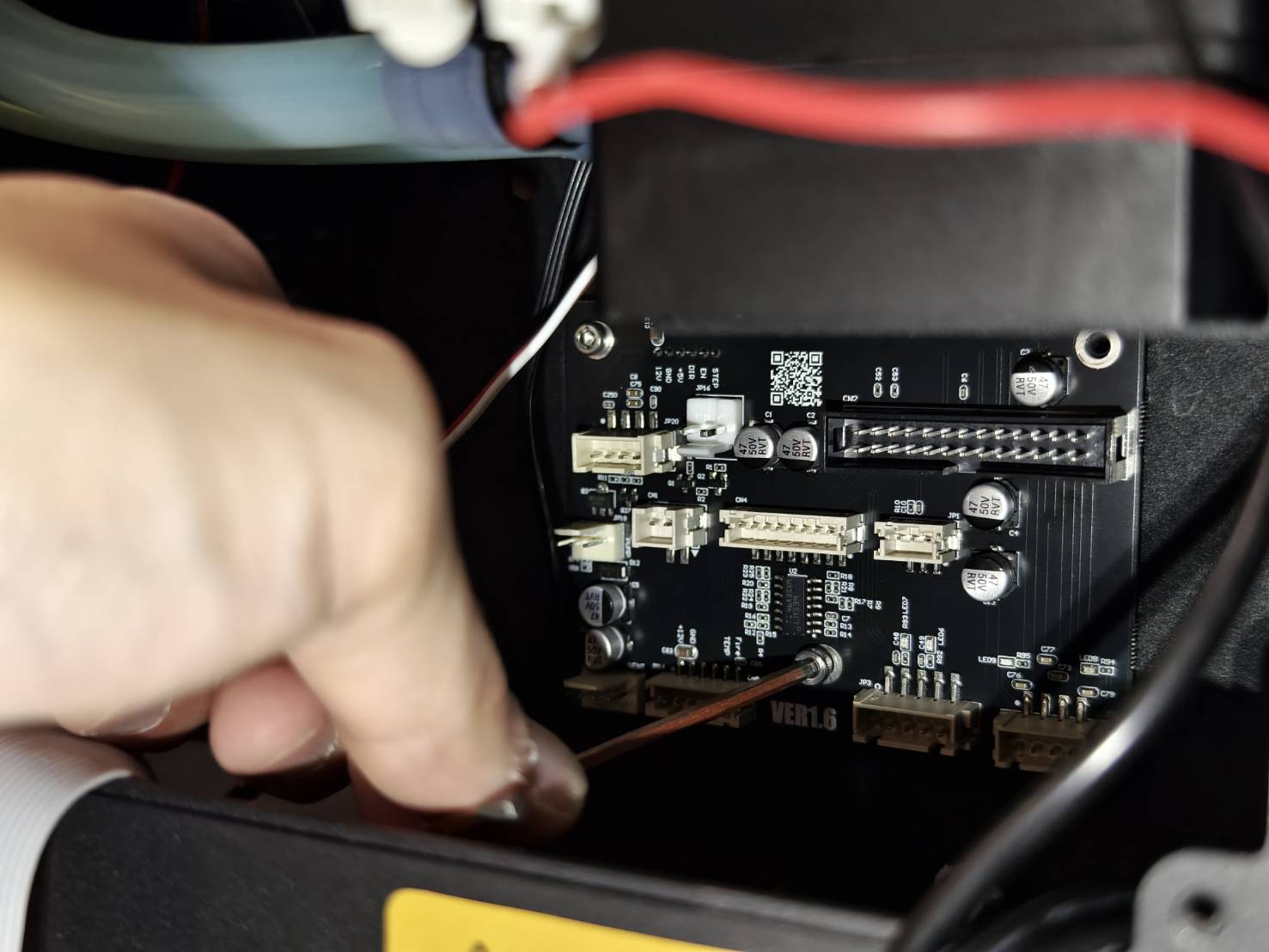

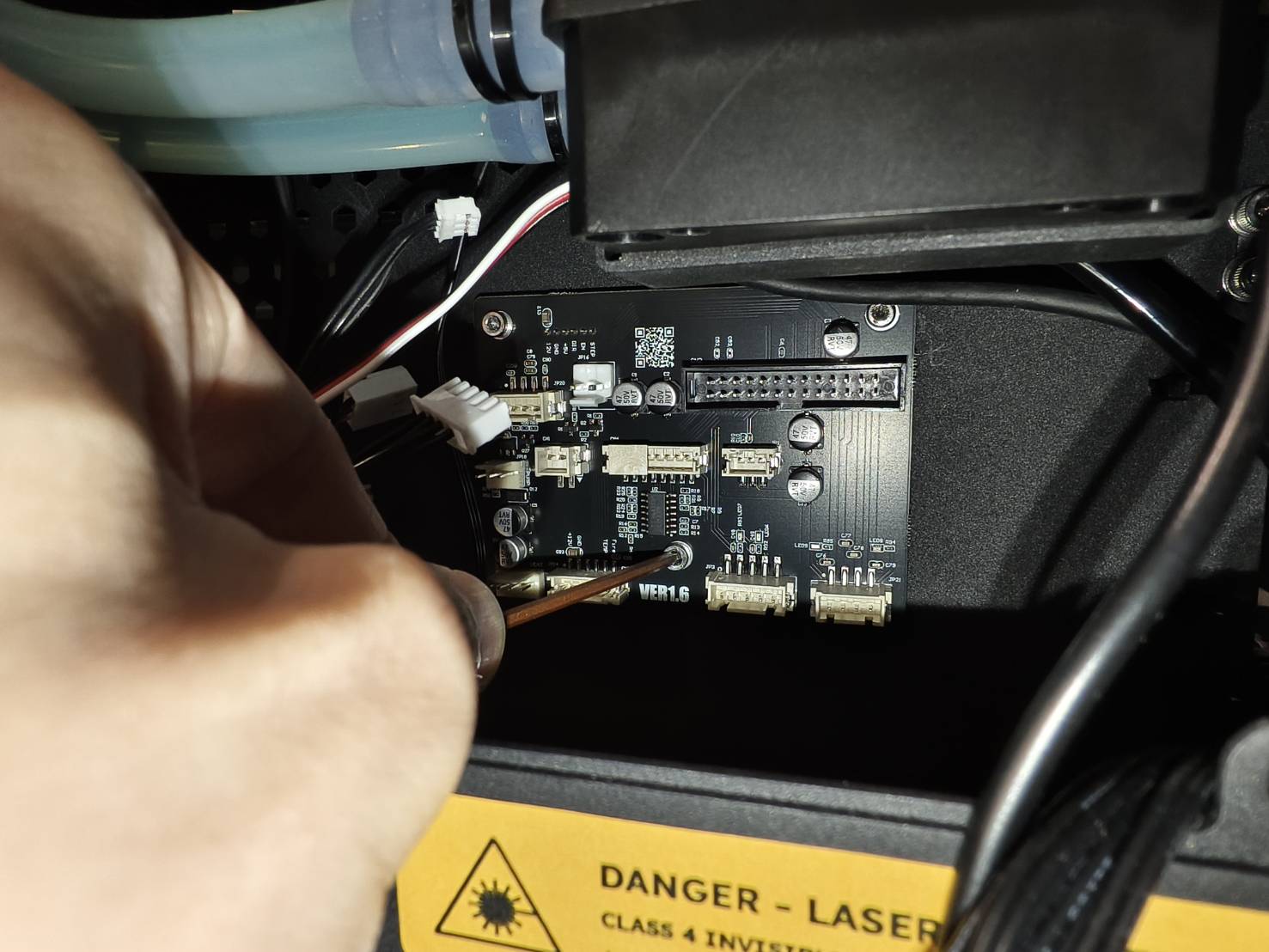

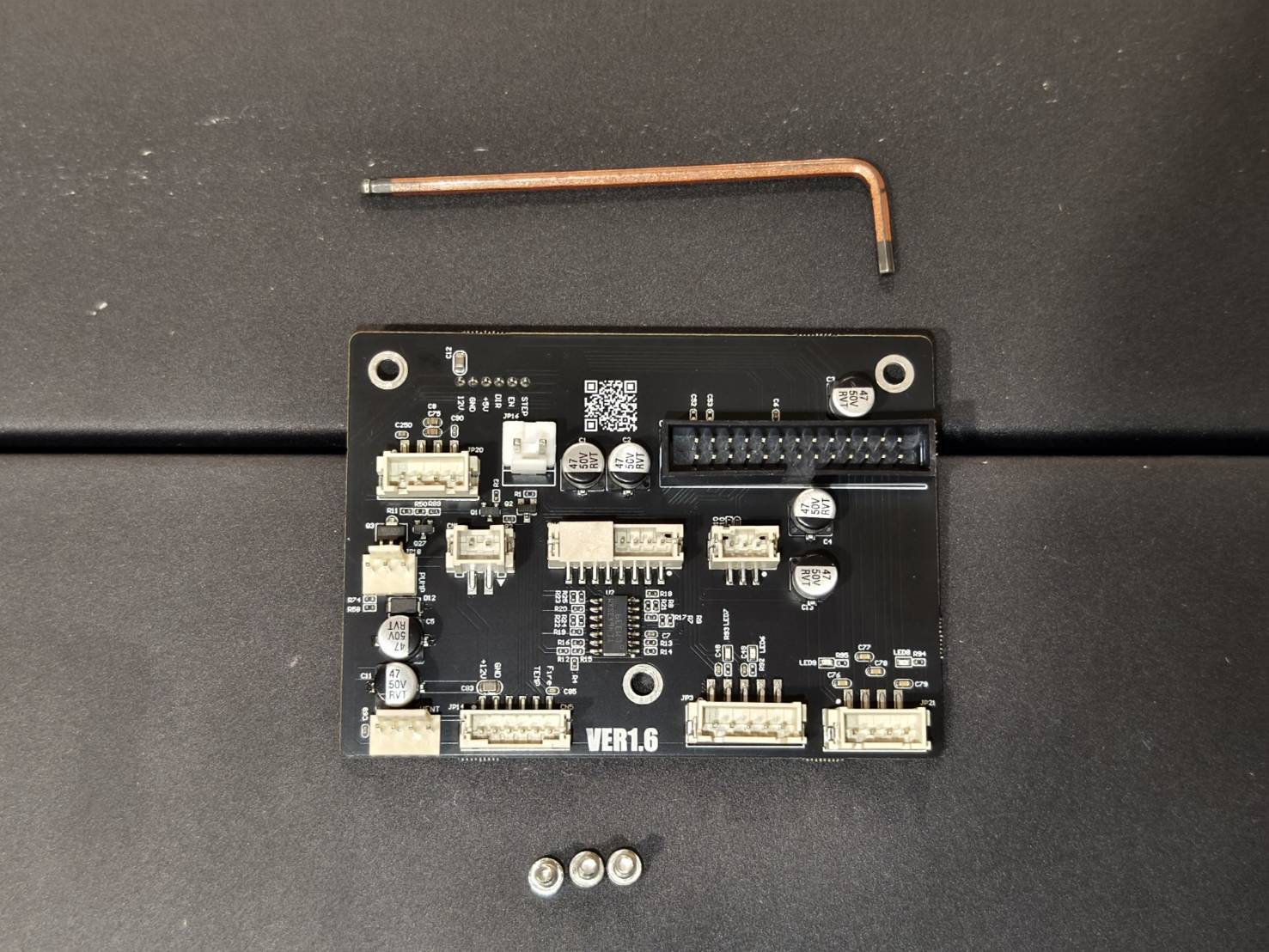

• Installeer de nieuwe plotterkaart, begin met de schroef linksboven.

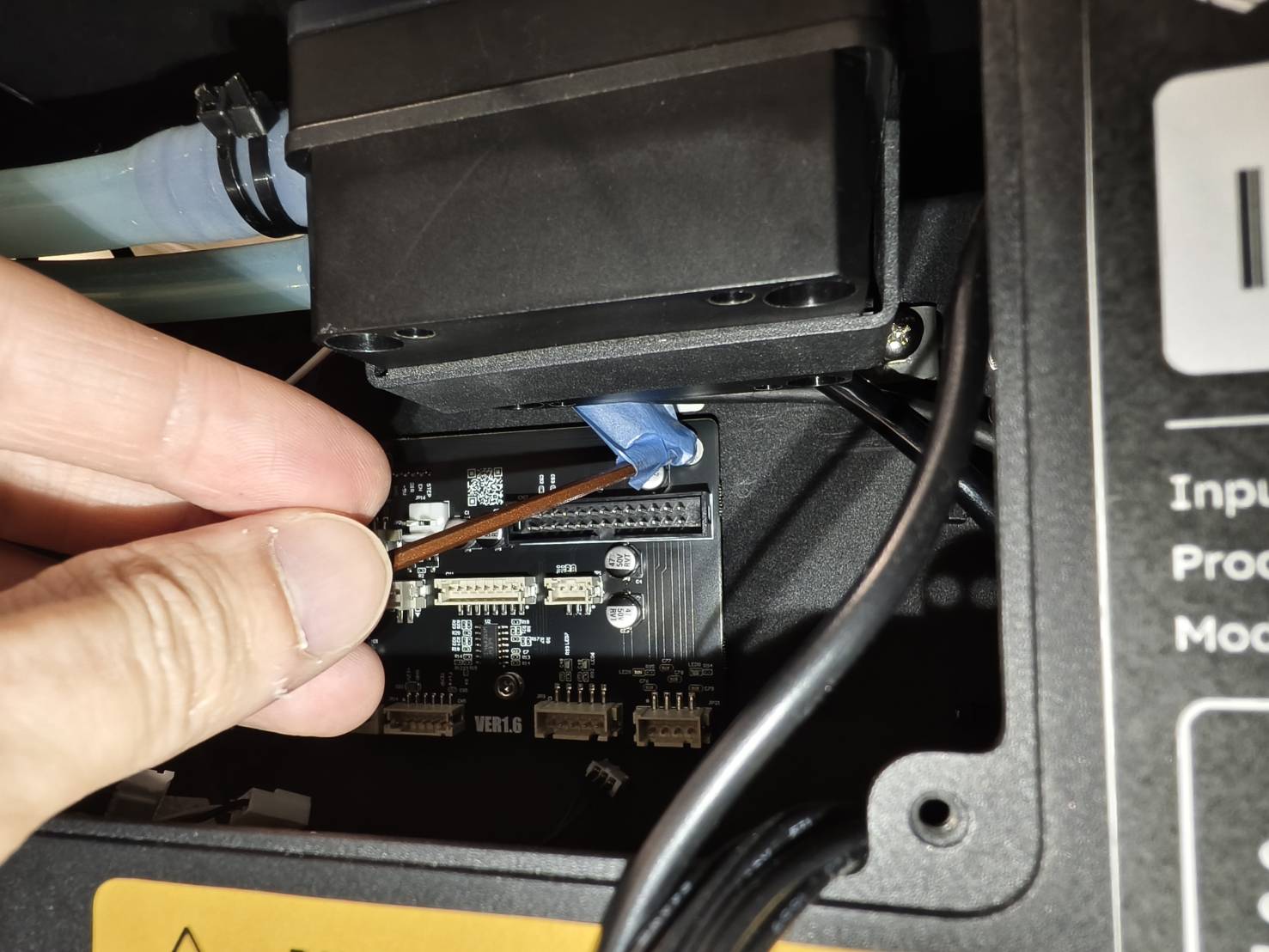

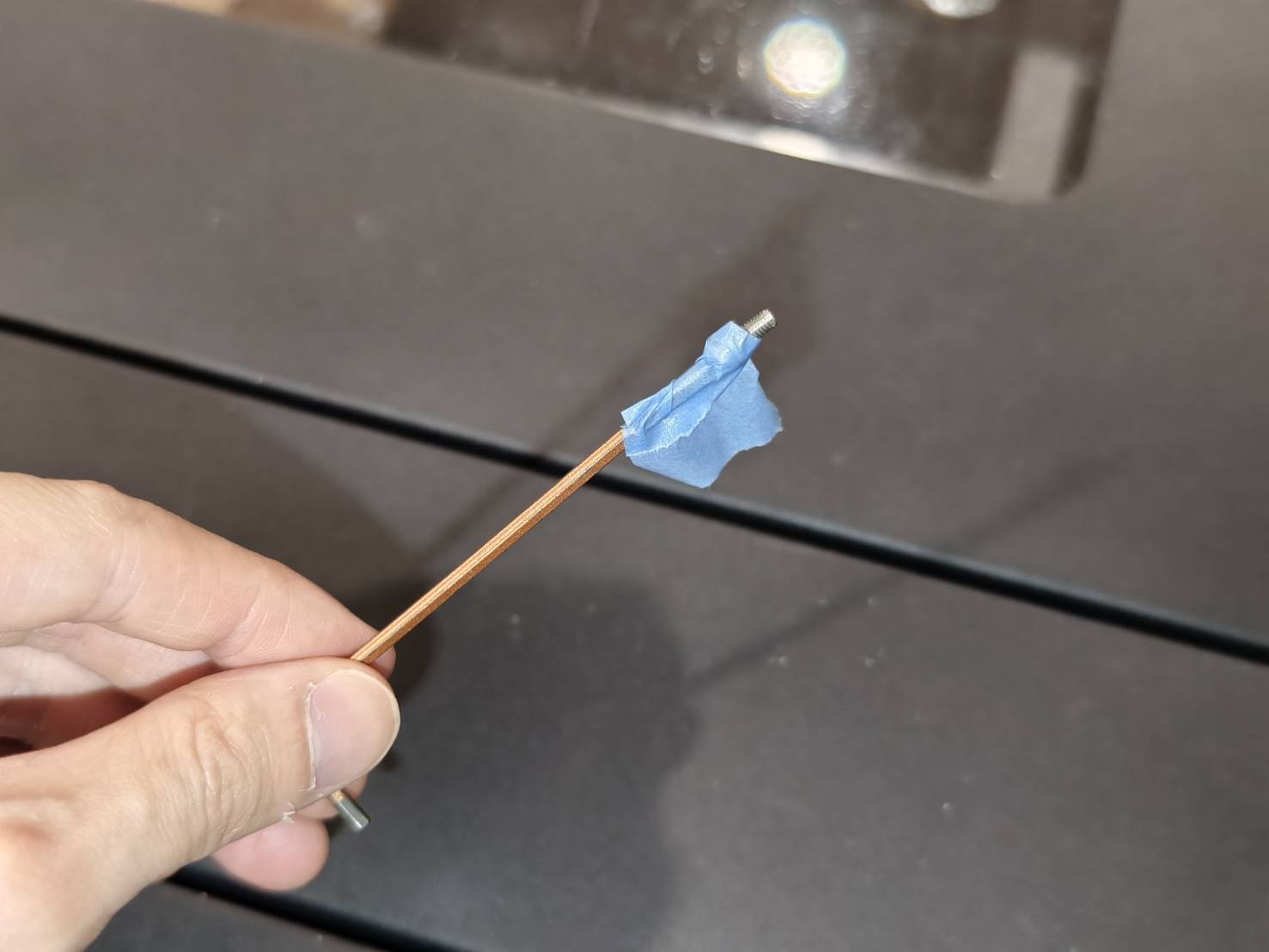

• Als u moeite heeft om de schroef met de inbussleutel vast te houden, kunt u een stukje tape gebruiken om deze aan de sleutel te bevestigen. Dit kan het gemakkelijker maken.



• Zodra de schroef linksboven is vastgedraaid, pas de positie aan zodat deze overeenkomt met de andere schroefgaten.



• Begin met het vastdraaien van de middelste en rechterbovenste schroeven.



Stap 7

Sluit alle kabels opnieuw aan op de nieuwe printplaat.
(Als u niet meer weet waar een kabel hoort, raadpleeg dan het schema voor de meest recente opstelling. Gebruik niet de onderstaande foto's, aangezien de versie van de kaart kan verschillen.)

Stap 8

Monteer de afdekplaat.
