Beambox II - Vervanging van de afzuigventilator

Gereedschap

Stap 1

Schakel de machine uit en verwijder de stekker uit het stopcontact.

Stap 2

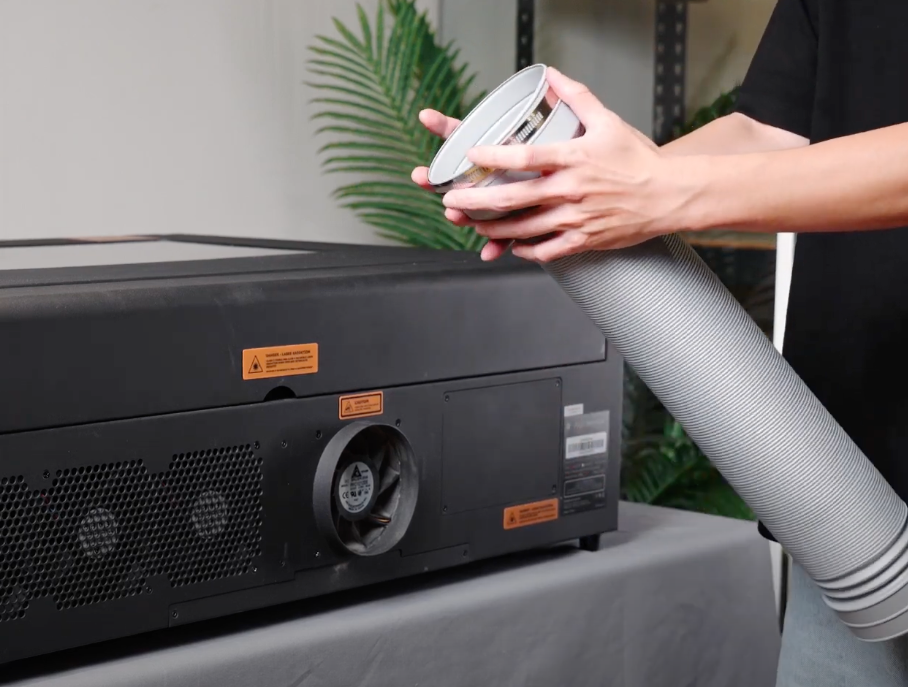

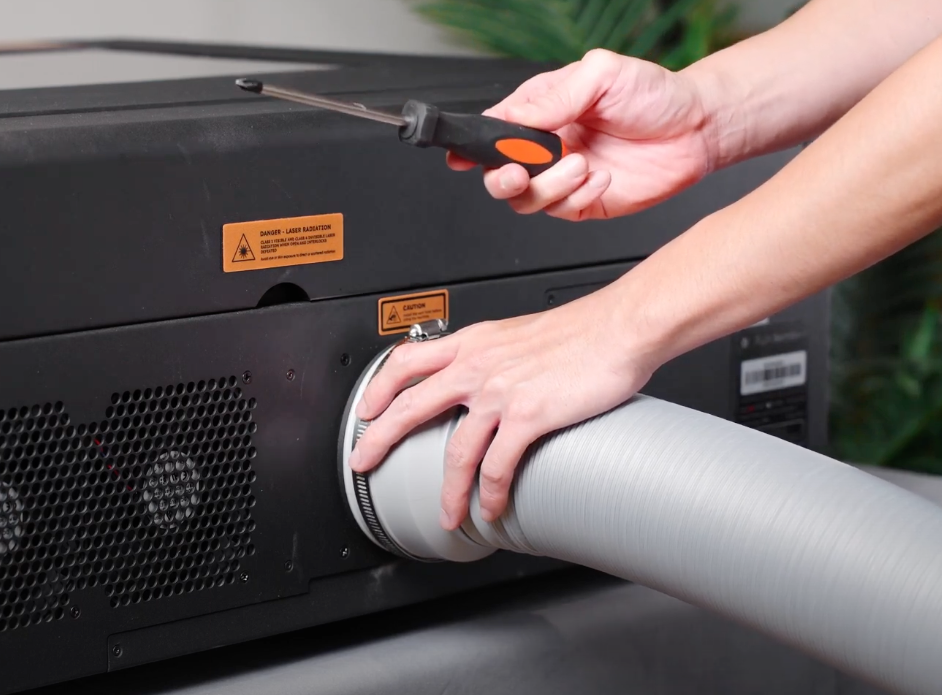

Verwijder de afzuigslang als deze is aangesloten.

Stap 3

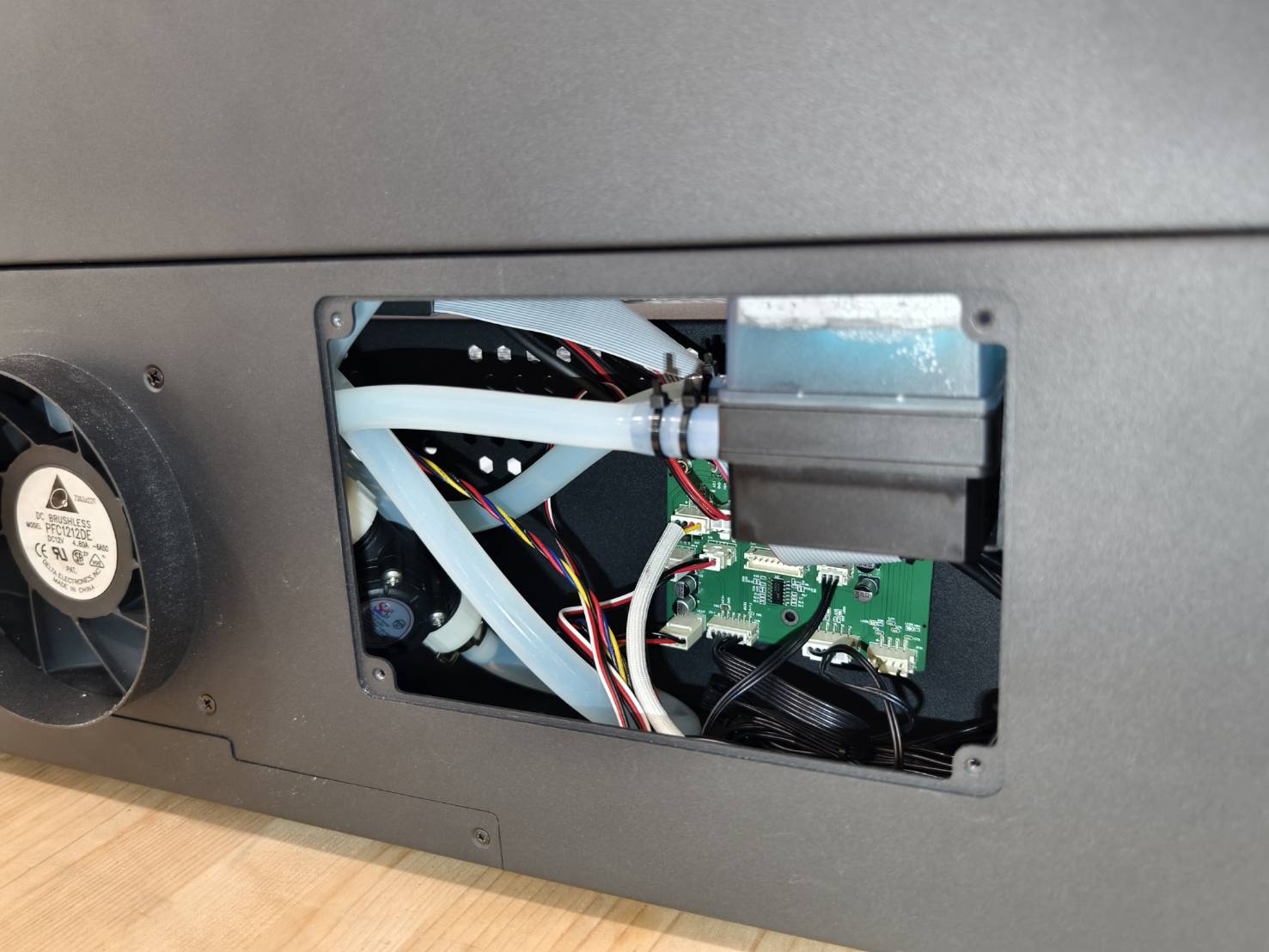

Open de afdekking van de waterpomp met de Torx schroevendraaier om bij de printplaat te komen.
(De printplaat kan zwart of groen zijn.)

Stap 3.1

Dit is een optionele stap.

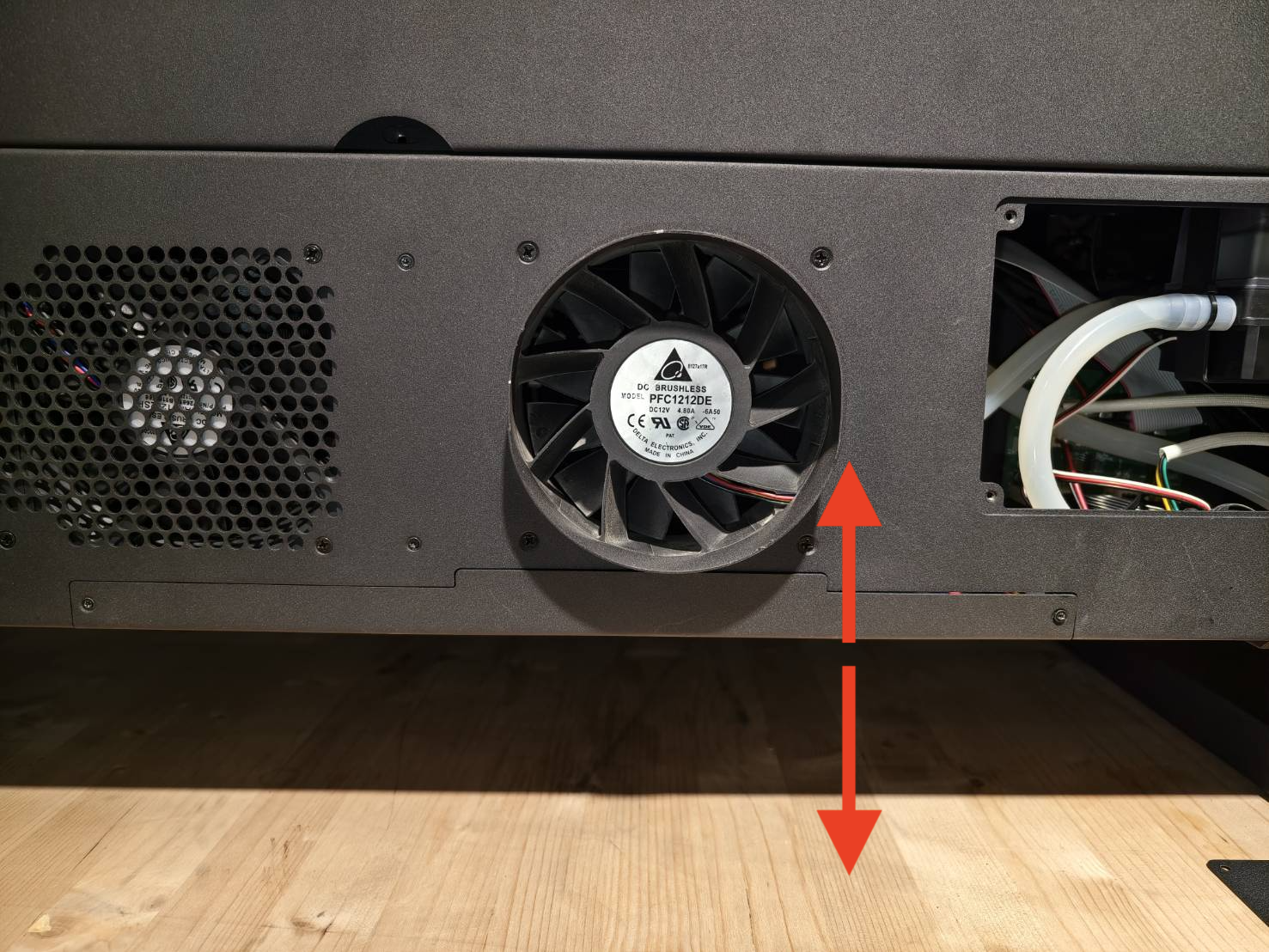

Til de machine op om meer ruimte boven en onder te creëren, of plaats de machine aan de rand van de tafel.

Stap 4

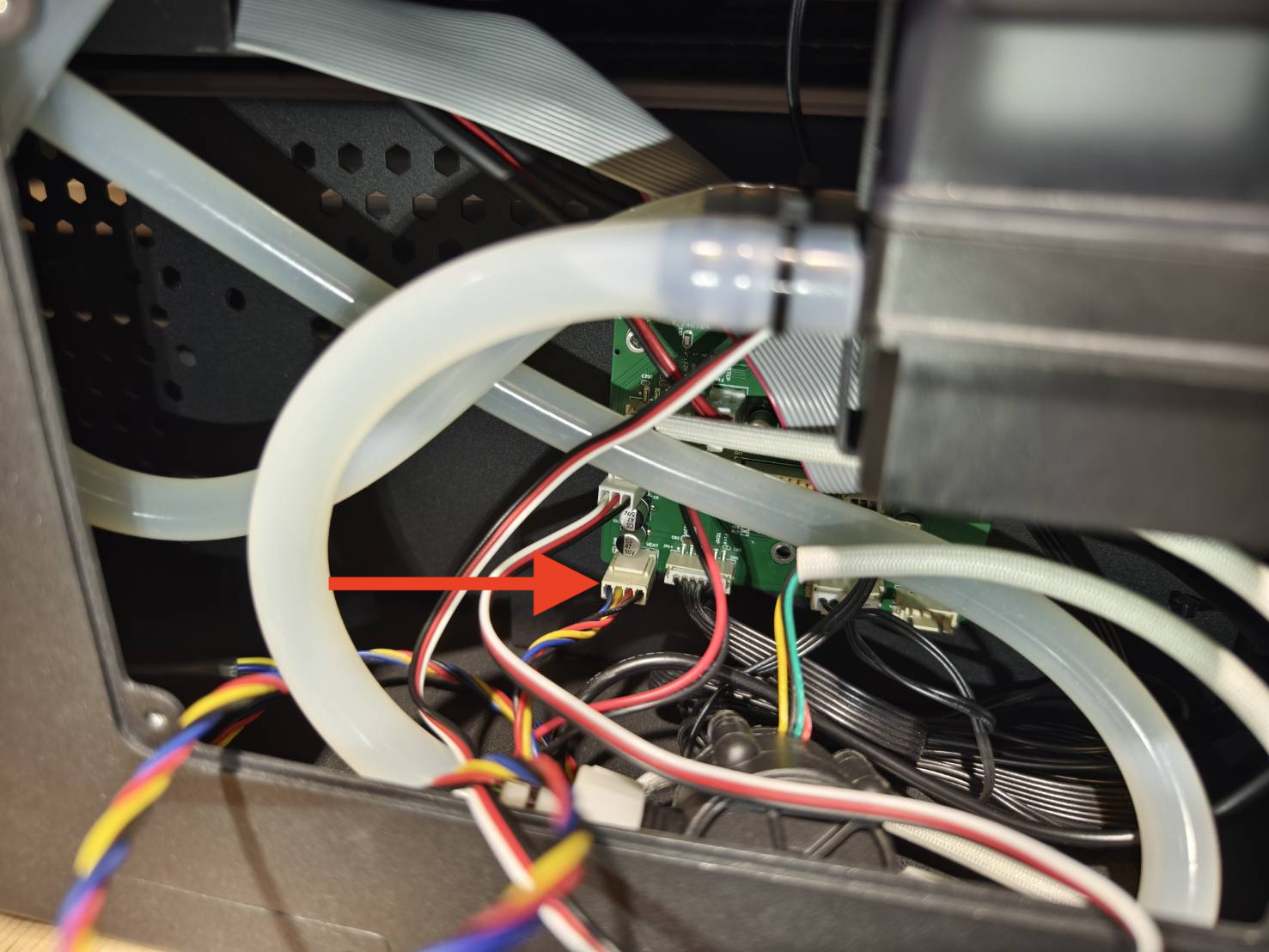

Koppel de kabel van de ventilator los van de printplaat.
(Als uw printplaat er anders uitziet dan op de foto, raadpleeg dan het schema voor de meest recente configuratie. Gebruik niet de onderstaande foto's, aangezien de versie van de printplaat kan verschillen.)

Stap 5

Demonteer de oude ventilator en monteer de nieuwe. Raadpleeg de video voor instructies.

Stap 6

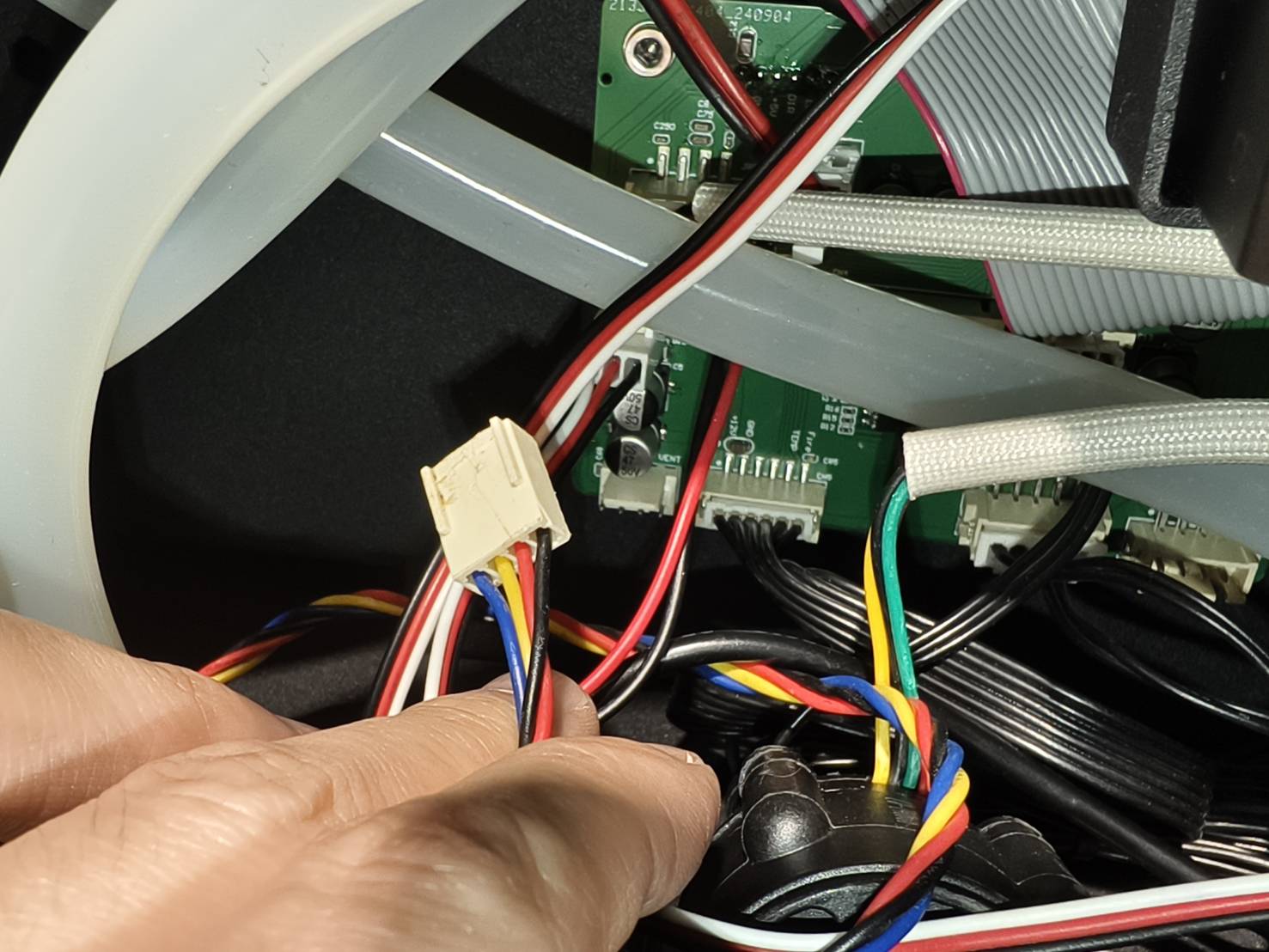

Zorg ervoor dat de kabel van de ventilator correct op de printplaat wordt aangesloten.

Stap 7

Sluit de waterpompplaat.
