Beschrijving
De reden voor het uitblijven van de laseruitvoer kan complex zijn. Het kan worden veroorzaakt door een verouderde laserbuis, een defecte laservoeding (Laser PSU) of een systeemstoring...etc.
Volg de onderstaande stappen om het probleem op te lossen.
Mogelijke oorzaken
|
Gereedschap
|
Stap 1
Bekijk de onderstaande video en bepaal of het symptoom vergelijkbaar is met uw machine.
(Als er geen laseruitvoer is wanneer de HEXA draait en een hard krakend geluid maakt,
geeft dit aan dat de buis kapot is.)
Bepaal uw resultaat en de volgende te ondernemen actie:
|
|
Stap 1.1
Controleer of uw toepassing overeenkomt met de volgende beschrijvingen.
- Geen laseruitvoer bij lage vermogens van ongeveer 10%.
- De laseruitvoer is te sterk bij lage vermogens. (Het graveerresultaat is te donker of wordt gesneden, enz.)
Bepaal uw resultaat en de volgende te ondernemen actie:
|
|
Stap 2
Zorg ervoor dat de instellingen voor vermogen en snelheid correct zijn in de software.
Bepaal uw resultaat en de volgende te ondernemen actie:
|
|
Stap 2.1
Verdubbel uw vermogensinstellingen, start de taak en kijk of de laser uitvoert.
(Bijvoorbeeld, als uw vermogen oorspronkelijk 15% is, verhoog het dan naar 30% en start de taak.)
Bepaal uw resultaat en de volgende te ondernemen actie:
|
|
Stap 3
Schakel de machine uit.

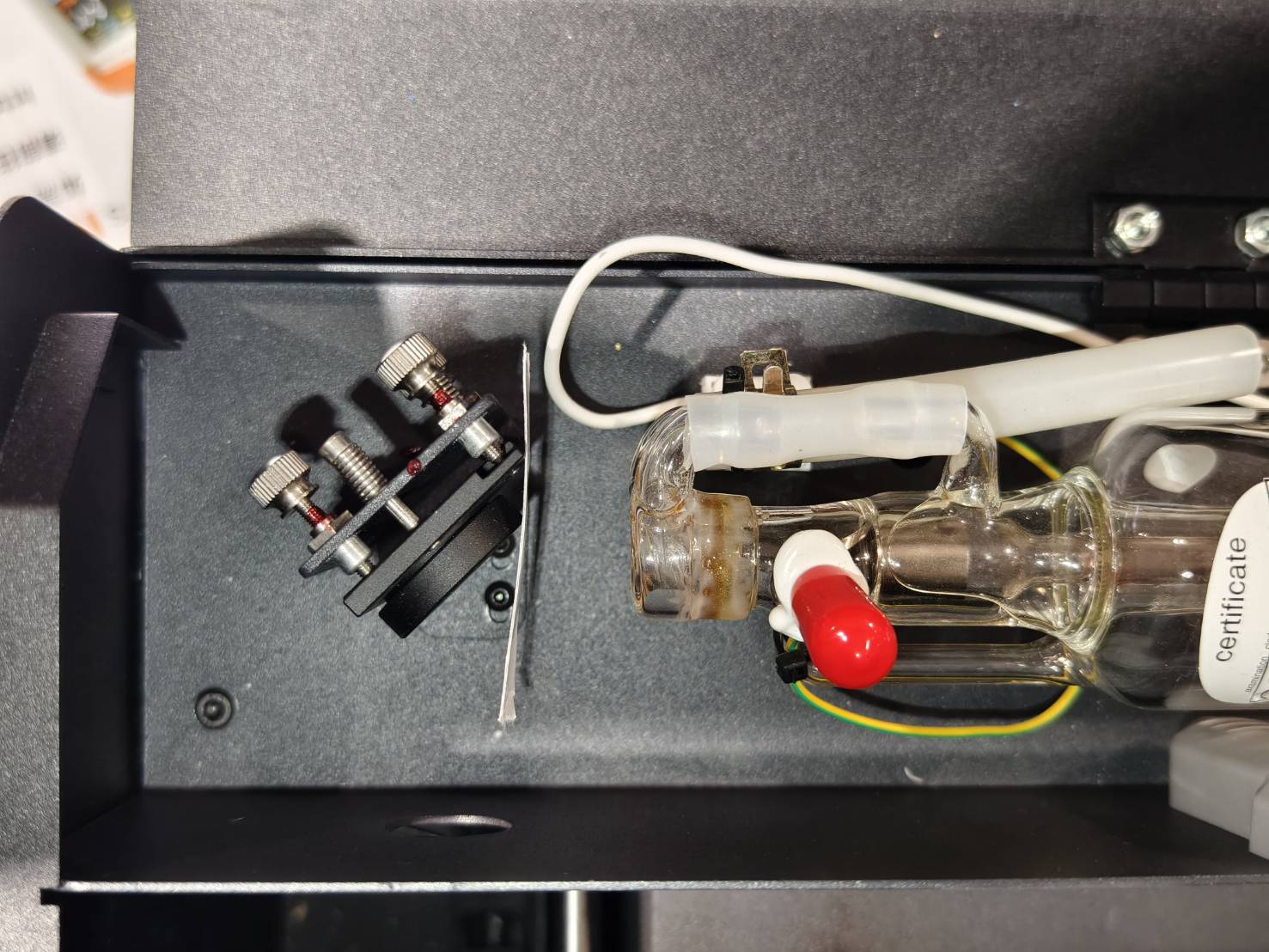

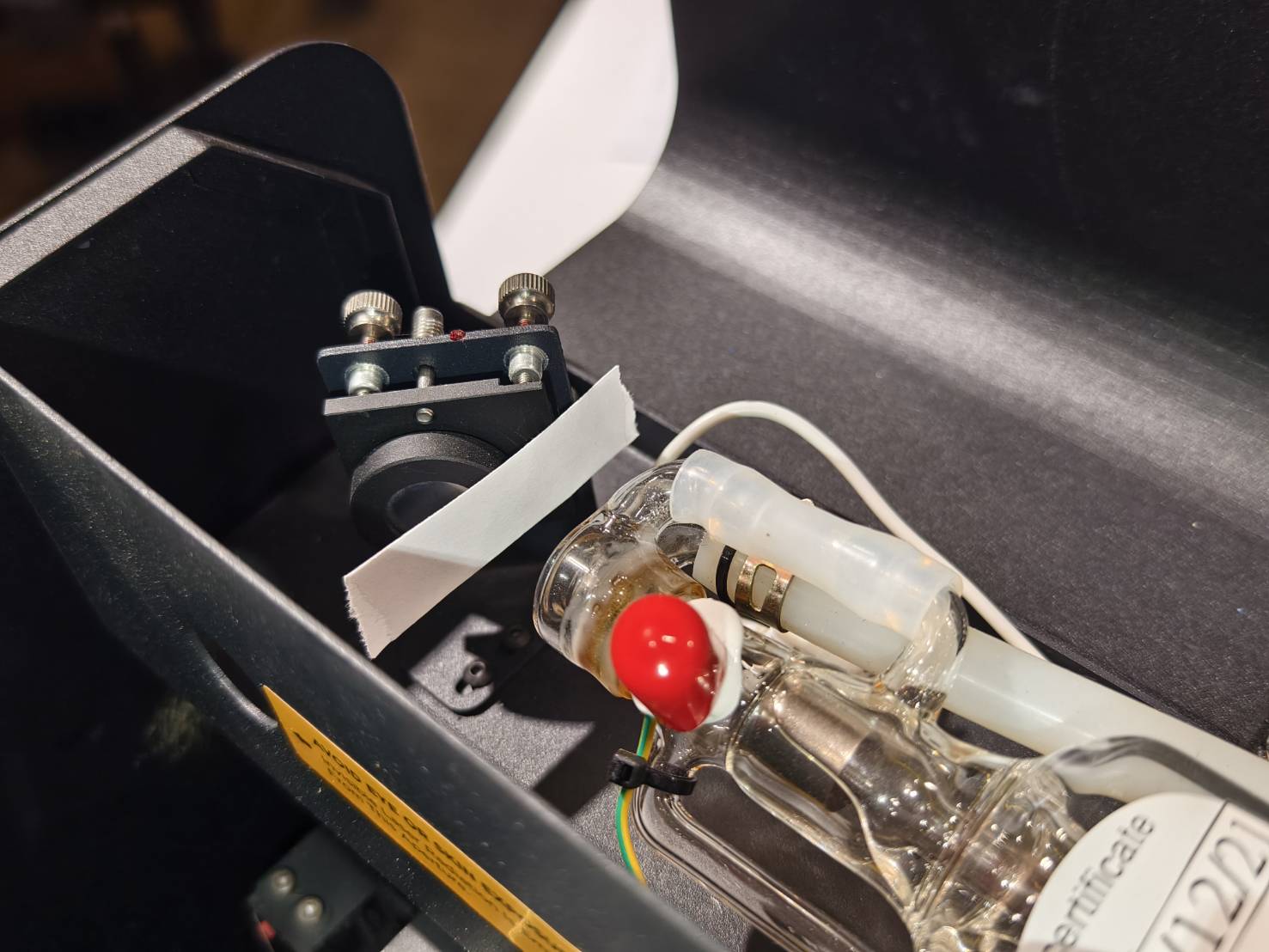

Open het achterdeksel en plaats een nieuwe dubbelzijdige tape op de eerste spiegel.
Als uw machine twee magneten op het achterdeksel heeft, moet het deksel worden teruggeplaatst.
Na het plaatsen van de tape, ga naar Stap 3.1.

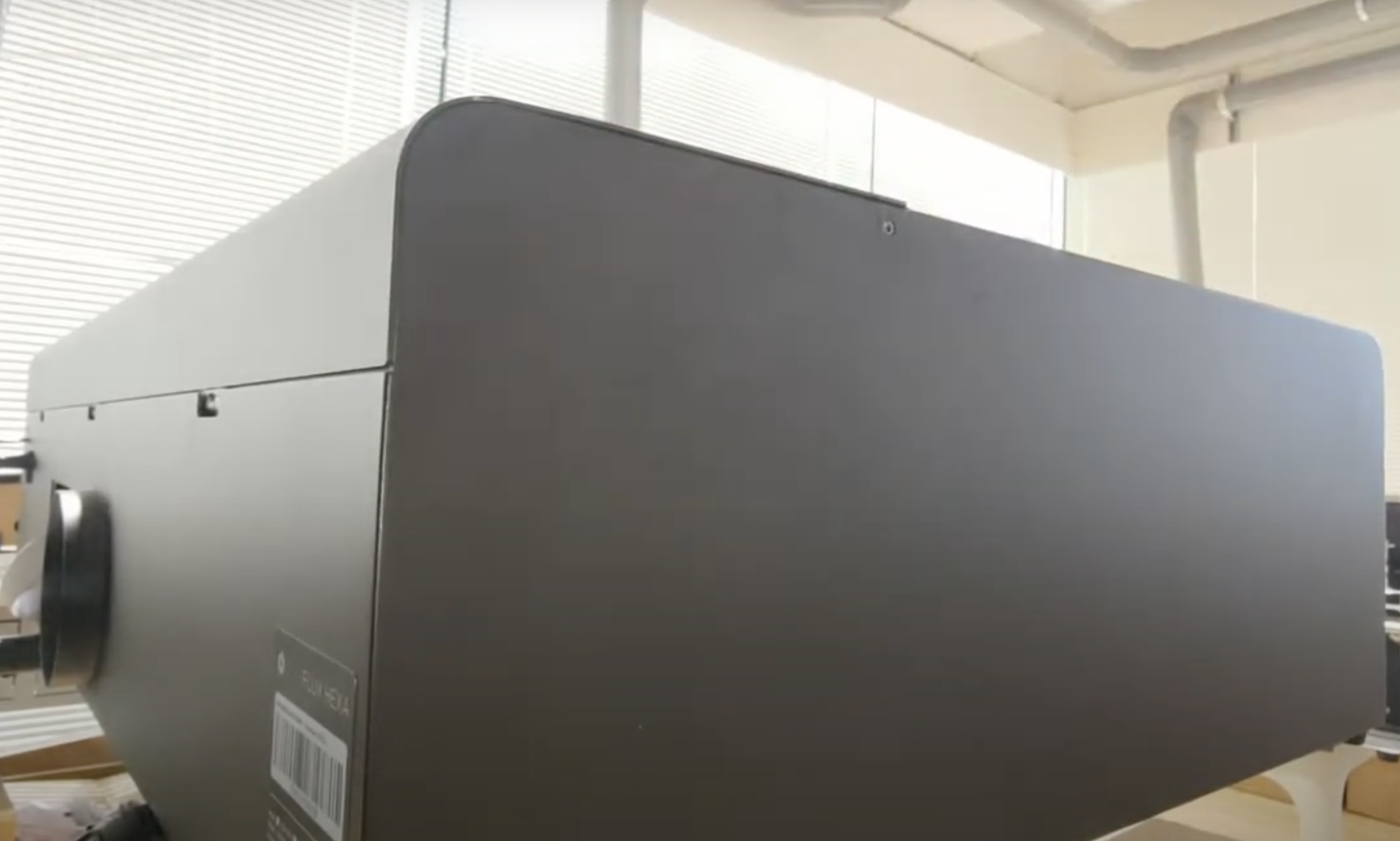

- Gebruik een T8 schroevendraaier om de schroeven aan de achterkant van de machine los te draaien, waarna het achterdeksel kan worden verwijderd. (U kunt de video raadplegen die de clip voor het openen van het achterdeksel bevat.)

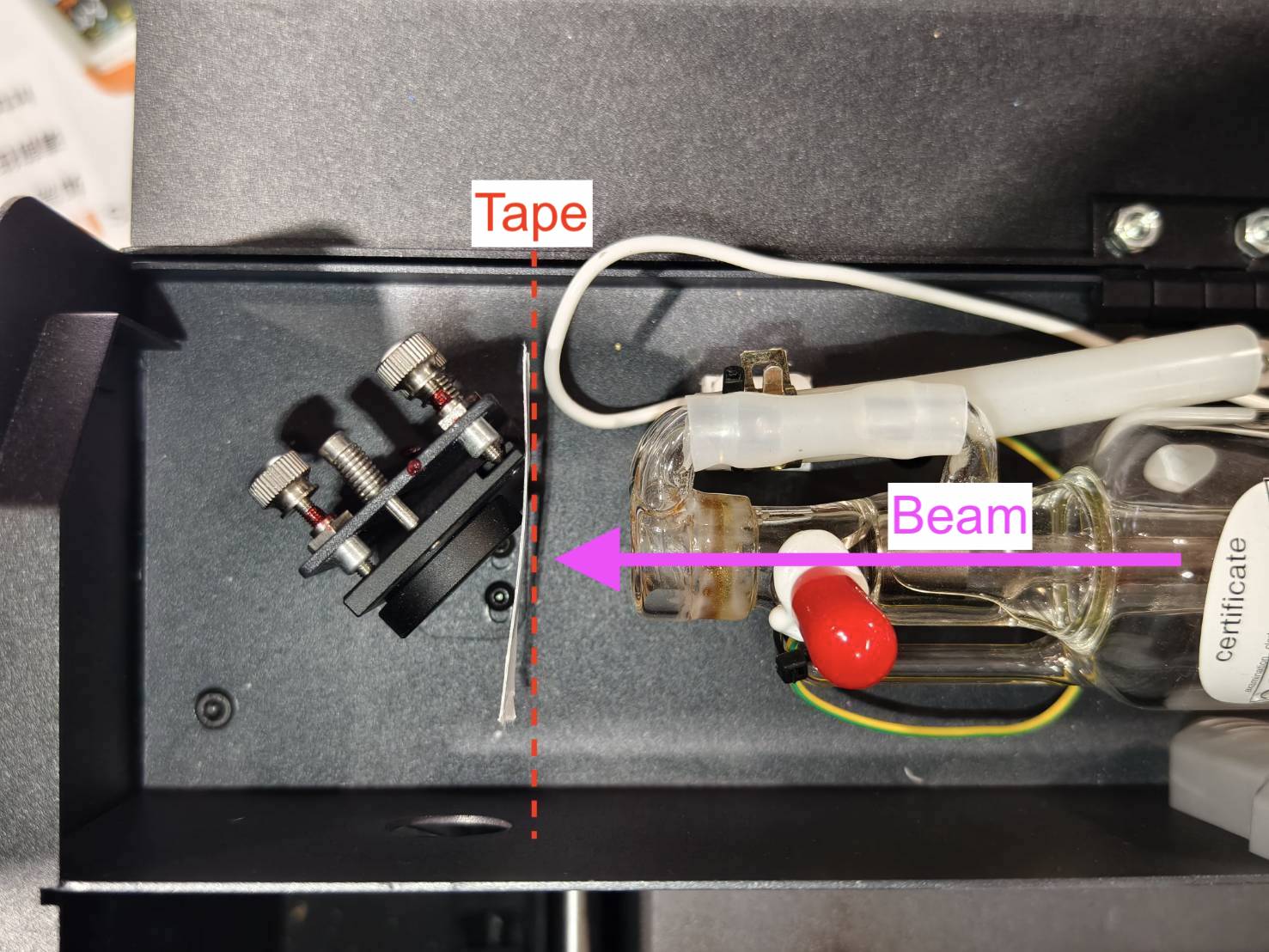

- Plaats de tape op de spiegel zodat deze een hoek van 90 graden maakt met de straal.
- Sluit het achterdeksel.
Stap 3.1
Maak 5 pulsen en controleer of de tape een brandmerk heeft.
(Raadpleeg de voorbeelden om het resultaat van de tape te bepalen.)
A. Schakel de machine in.
B. Sluit het deksel.

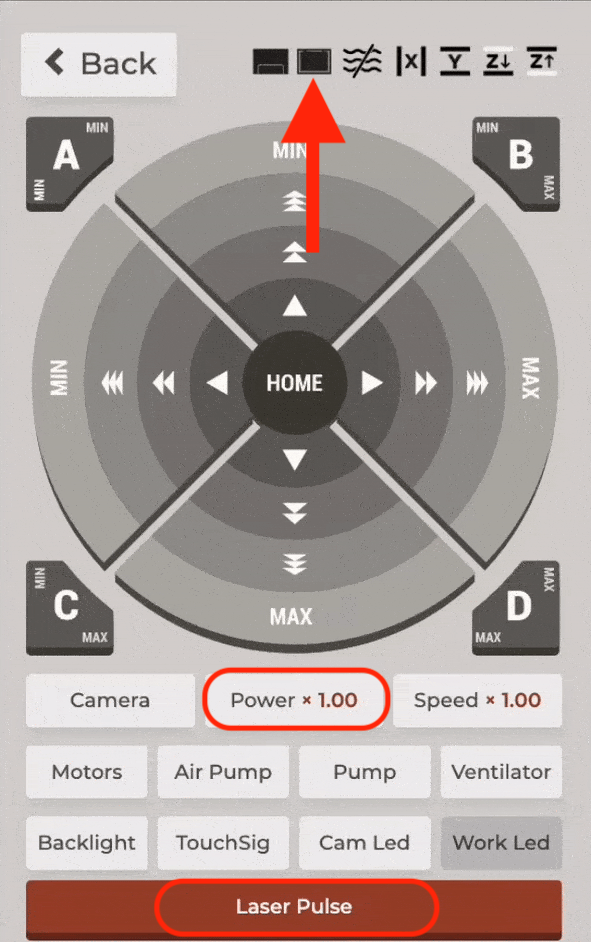

C. Ga naar de onderhoudsmodus en wacht tot het homing-proces is voltooid.

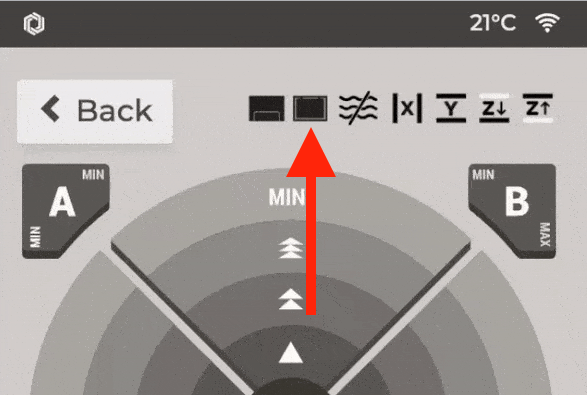

(Zorg ervoor dat het deurpictogram gesloten is, anders kunt u geen puls maken.)
D. Zoek de Pulse-knop.
E. Eén druk = één puls, twee drukken = twee pulsen, enzovoort.
F. Controleer de tape
⚠︎ Maak altijd pulsen wanneer het deurdeksel gesloten is.
Tape Resultaat Voorbeelden
Goed Voorbeeld - Rond en Sterk |
Slecht Voorbeeld -
|
Bepaal uw resultaat en de volgende te ondernemen actie:
|
|
|
Stap 3.2
- Gebruik een nieuwe tape op de eerste spiegel.
-
Stel voor de veiligheid de vermogenssnelheid in op x0.01 om er zeker van te zijn dat er geen pulsen zijn tijdens het testen.
-
De deursensor is ingebouwd in de chassis LED-verlichting. Bekijk de onderstaande video om het te vinden.
- De deursensor heeft twee LED-lampjes in rood en ze zullen altijd AAN staan.
- Plaats de kegelvormige afstandhouders (magneten) dicht bij beide LED-lampjes. Het licht moet "helderder" zijn wanneer het een magneet detecteert. Wanneer beide LED's tegelijkertijd magneten detecteren, wordt een deur-gesloten signaal naar het systeem gestuurd en wordt het pictogram op het paneel gewijzigd.
- Zodra u de kegelvormige afstandhouders op hun plaats heeft gezet, sluit dan de deur.
- Zet de instelling voor de vermogenssnelheid terug naar x1.00, zorg ervoor dat het pictogram gesloten is,
en maak vervolgens 5 pulsen. (Raadpleeg de voorbeelden om het resultaat van de tape te bepalen.)
Bepaal uw resultaat en de volgende te ondernemen actie:
|
|
|
Stap 4
- Schakel de machine uit.

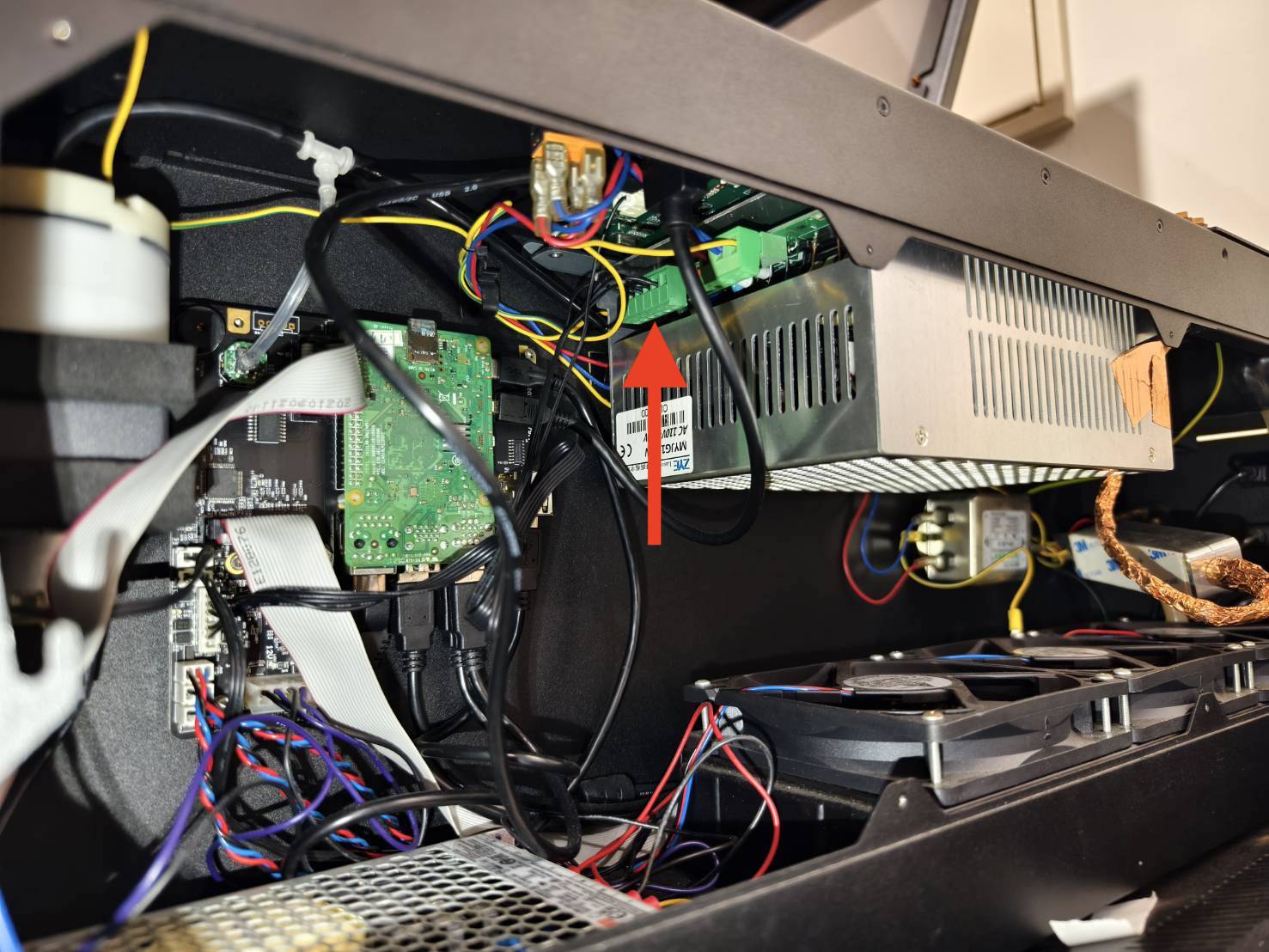

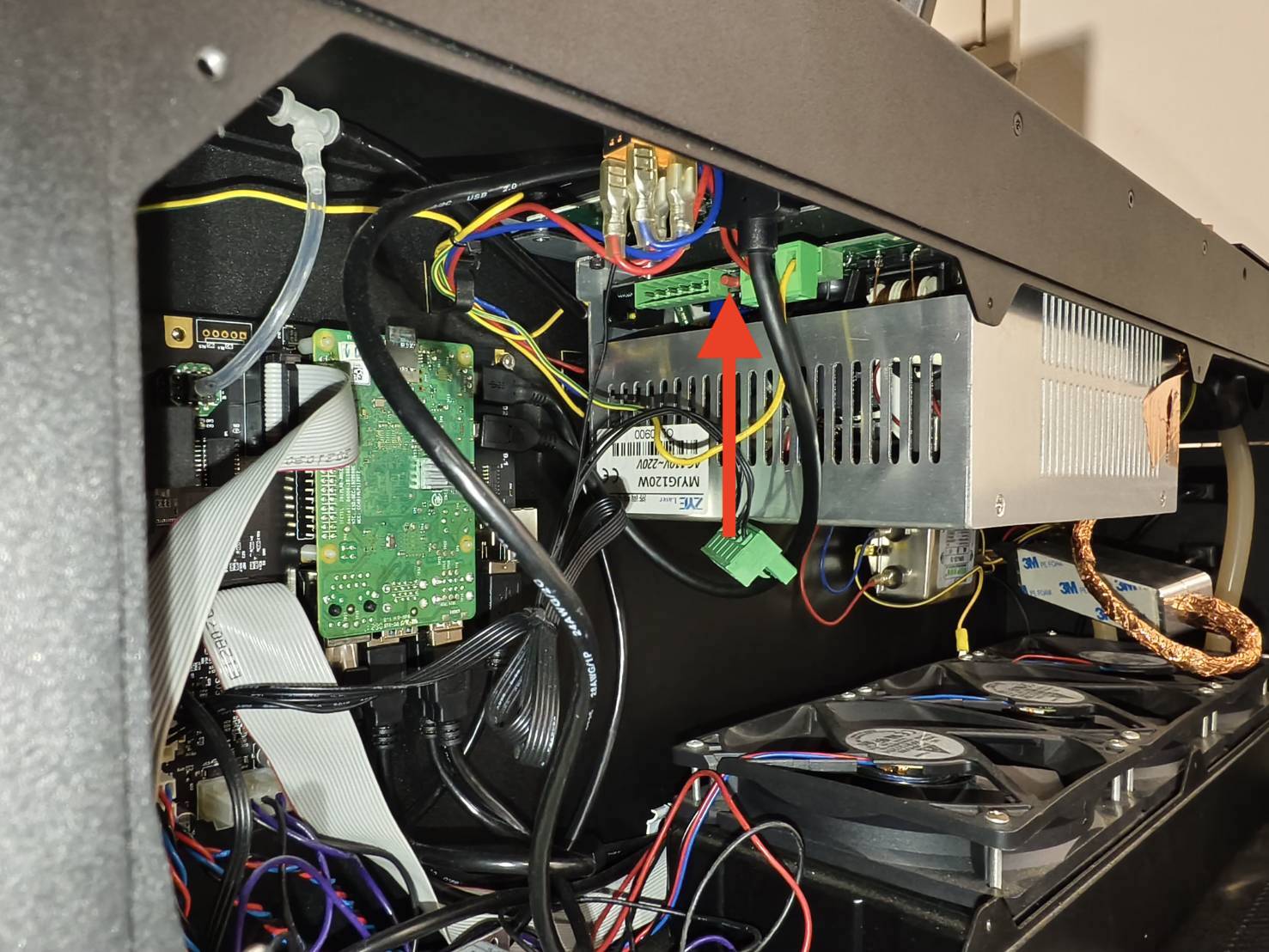

Verwijder de zijkap door deze T8-schroeven los te draaien en de twee USB-verlengkabels los te koppelen. (Raadpleeg het diagram als uw printplaat niet hetzelfde is als op de foto.)

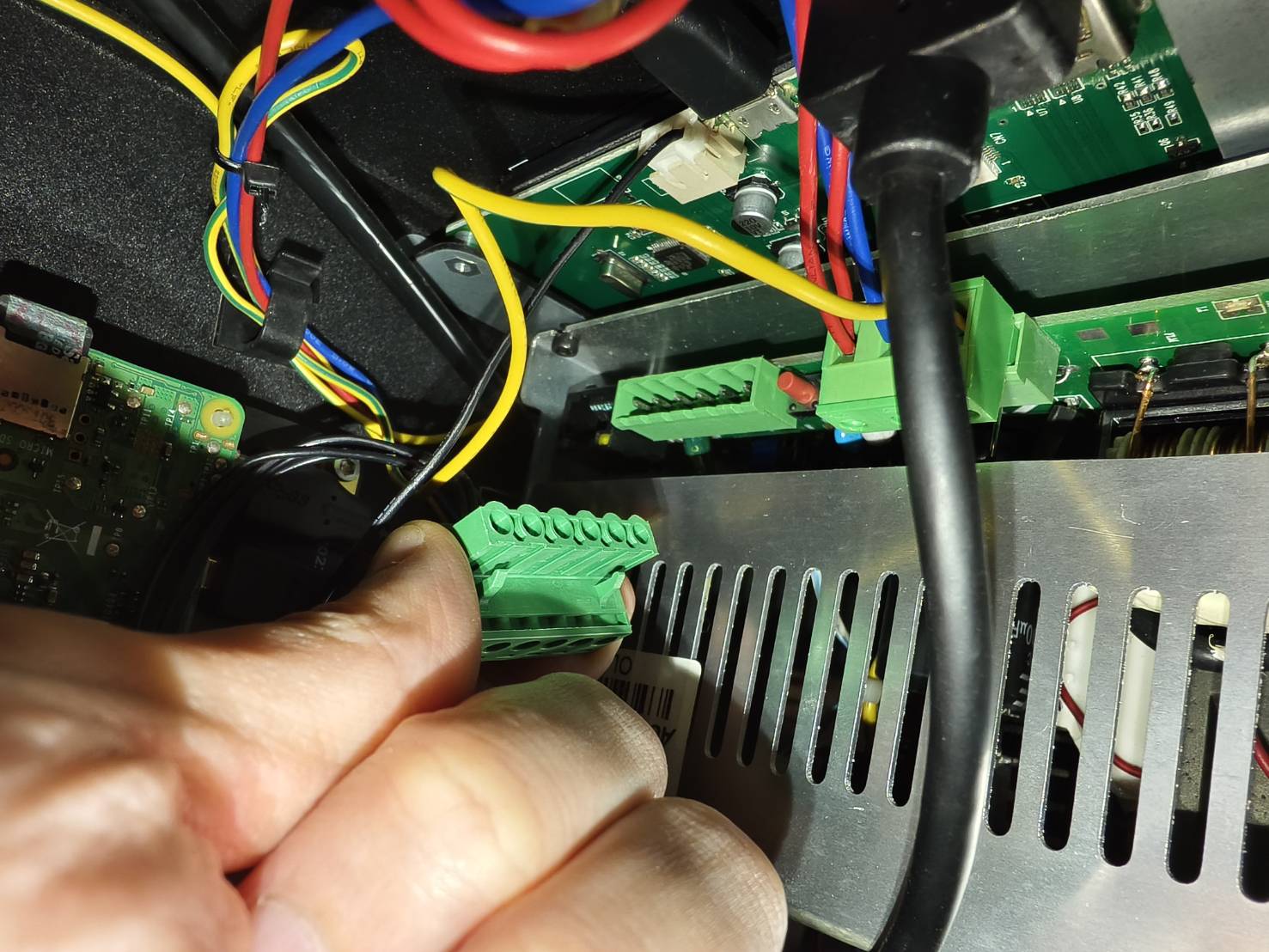

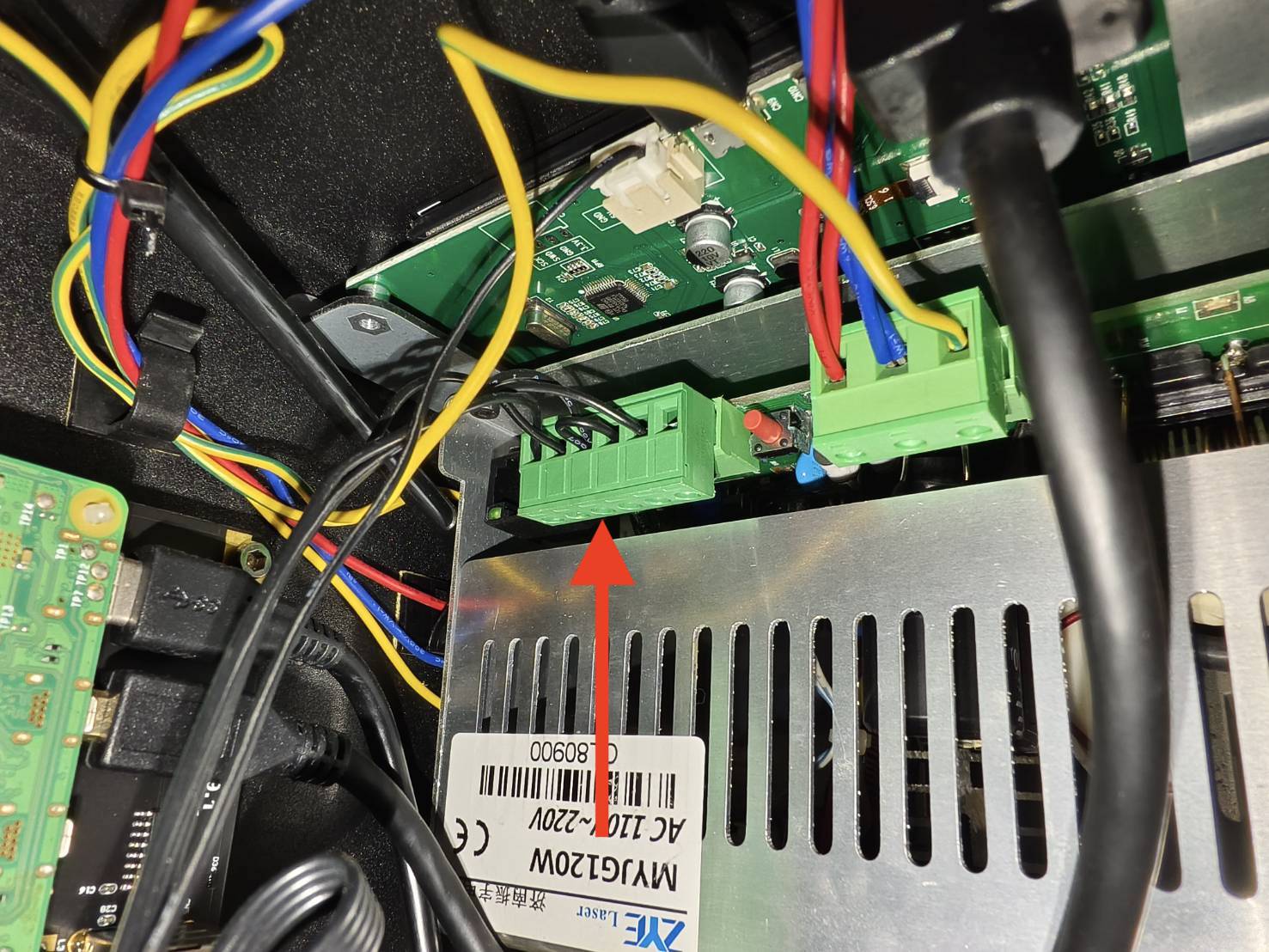

- Koppel de laserstuurkabel los van de laservoeding.
- Ga na het loskoppelen van de kabel naar Stap 4.1.
Stap 4.1
Draag rubberen handschoenen voordat u de volgende actie uitvoert.

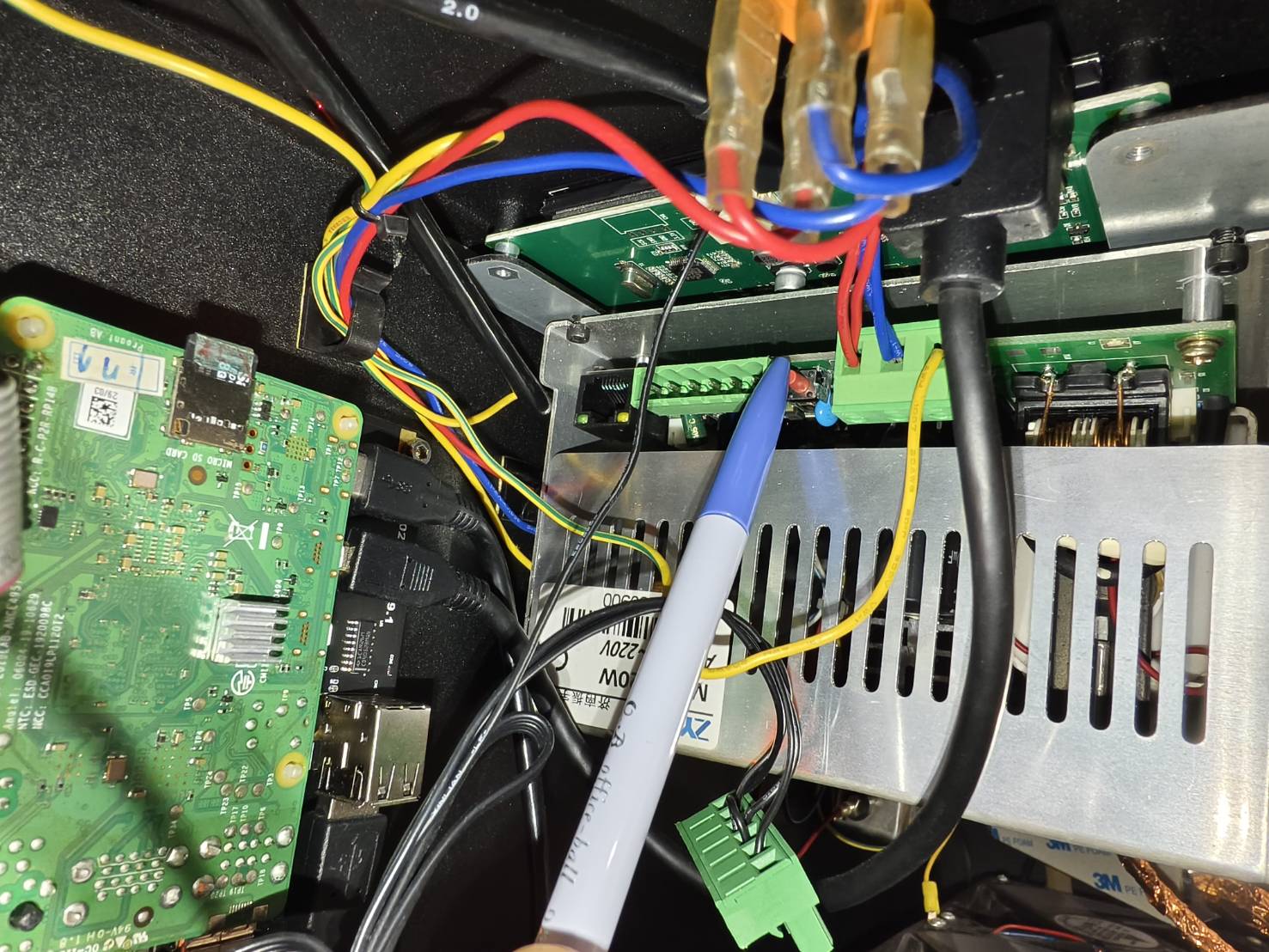

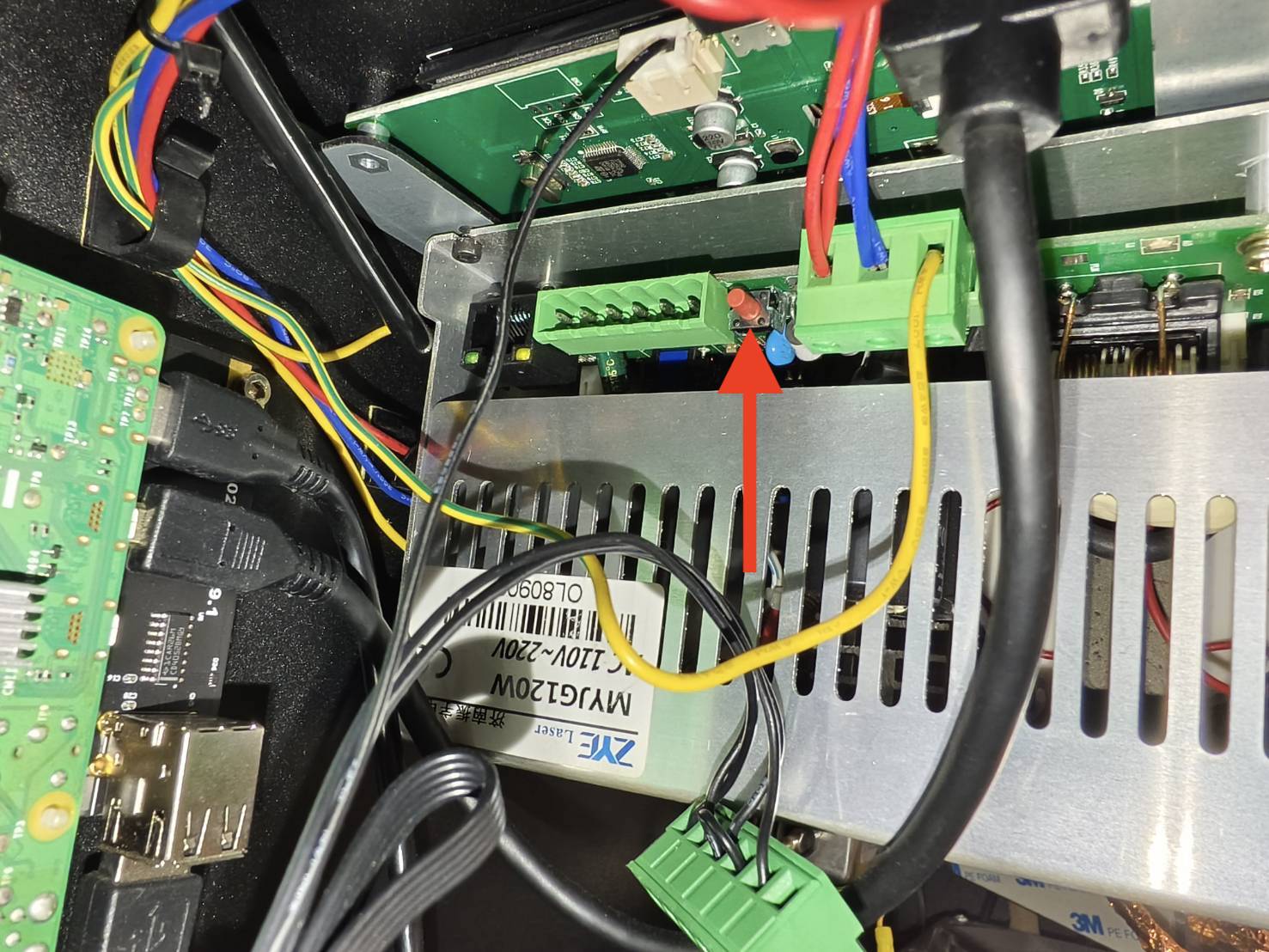

Zet de machine aan. Druk twee keer op de laserforceknop of houd deze 1-2 seconden ingedrukt met een pen of potlood en controleer op laseruitvoer op de tape.
(Raadpleeg de voorbeelden om het resultaat van de tape te bepalen.)
Bepaal uw resultaat en de volgende te ondernemen actie:
|
|
|
Stap 5
- Sluit de laserstuurkabel weer aan.
- Zet de machine aan en reset de machine naar de fabrieksinstellingen.
Raadpleeg het artikel, 5-30 Resetten naar fabrieksinstellingen.
- Ga na de reset naar Stap 5.1.
Stap 5.1
Gebruik een nieuwe 2-laags tape en vervolgens 5 pulsen om te zien of de tape een brandmerk heeft.
(Raadpleeg de voorbeelden om het resultaat van de tape te bepalen.)
Bepaal uw resultaat en de volgende te ondernemen actie:
|
|
|
Stap 6
- Gebruik een nieuwe 2-laagse tape en plaats deze op de eerste spiegel.
- Verhoog de vermogenssnelheid naar x1.5 en vervolgens 5 pulsen om te zien of de brandvlek sterker wordt.
(Raadpleeg de voorbeelden om het resultaat van de tape te bepalen.)
Bepaal uw resultaat en de volgende te ondernemen actie:
|
|
Neem contact op met de klantenservice
Volg de instructies in de onderstaande link om een probleem correct te melden bij uw lokale wederverkoper of FLUX-ondersteuning. [Contact opnemen met klantenservice]
*De verzamelde informatie, zoals foto's of video's die het probleem van uw machine in dit artikel laten zien, zullen moeten worden gedeeld met de wederverkoper of FLUX-ondersteuning.
#END
