5-9 Spiegels en lens zijn geoxideerd of gebroken – FLUX Help Center

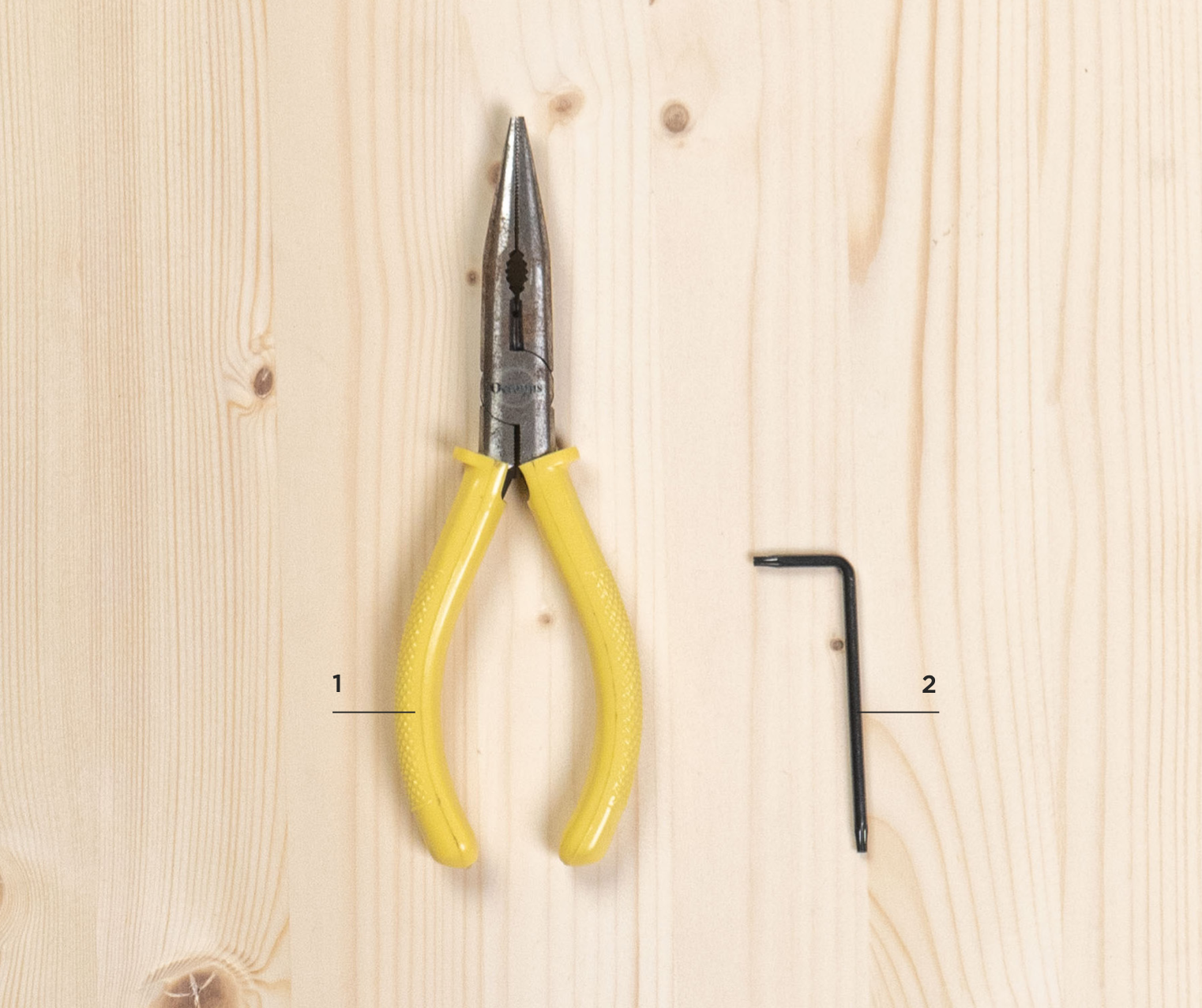

Voorbereidingsitems: Zelf voorbereiden: 1|Punttang
Inbegrepen in de accessoiredoos: 2|Torx-schroevendraaier

___2021-11-29___2.33.09.png ___2022-07-25___9.54.51.png

Testitems:

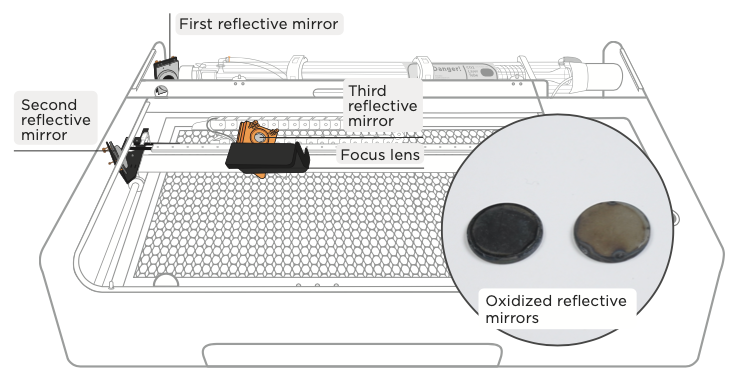

1. Controleer of spiegels en lenzen geoxideerd of gebroken zijn: Als er zwarte vlekken, witte vlekken, enz. op het oppervlak van de eerste, tweede en derde reflectiespiegels zijn, of als er ernstige krassen zijn en de vlekken niet kunnen worden verwijderd door【Onderhoud】Reiniging van spiegels en lenzen (p.138), of als de focuslens vervormd of gebroken is door externe kracht, moeten de spiegels en lenzen worden vervangen.

Vervangingsstappen:

Eerste reflectiespiegel:

a. Til de achterklep op: Gebruik een Torx-schroevendraaier om de 2 schroeven aan beide zijden van de achterklep te verwijderen en til vervolgens de klep op.

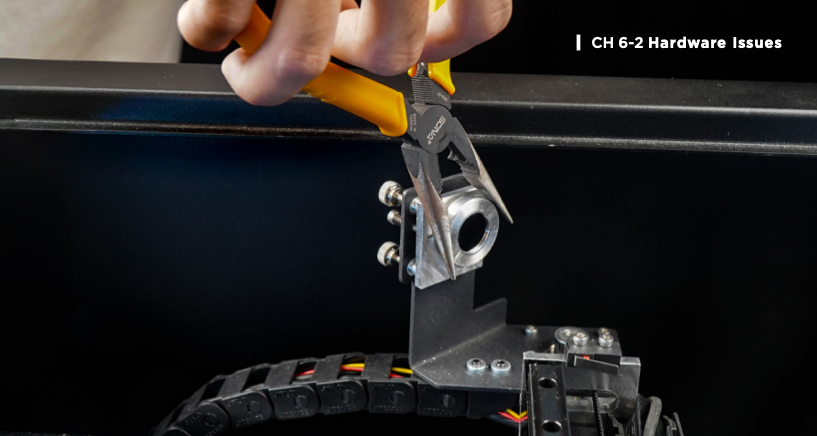

b. Maak de aluminium afdekking los: Maak de aluminium afdekking los die de spiegel vastzet (met de spiegel naar u toe en draai tegen de klok in), als deze niet kan worden gedraaid, gebruik dan een punttang om het aluminium frame vast te klemmen en draai opnieuw >

c. Vervang de spiegel: Haal de oude spiegel eruit > Plaats de nieuwe spiegel met de matte kant naar de spiegelhouder gericht (de laserstraal zal de glanzende kant raken) >
d. Draai de aluminium afdekking vast: Draai de aluminium afdekking terug op de spiegelhouder.

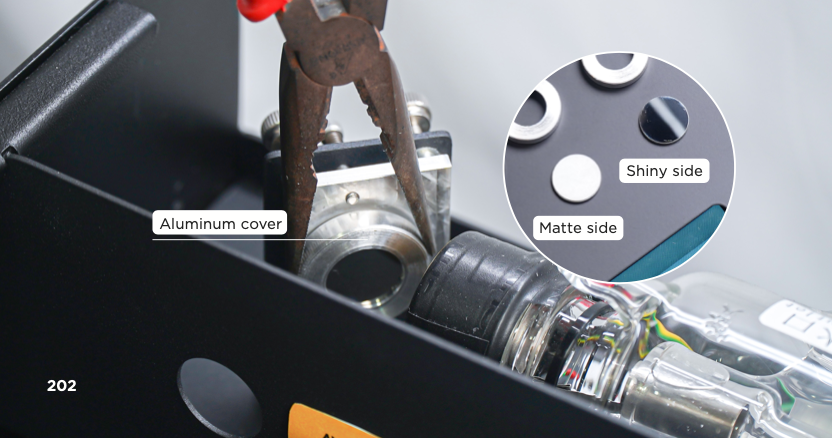

Tweede reflectiespiegel: Na het openen van de deurklep, volg de stappen b~d van de eerste reflectiespiegel (de positie van de tweede reflectiespiegel staat aangegeven op de afbeelding op p.202).

Derde reflectiespiegel:

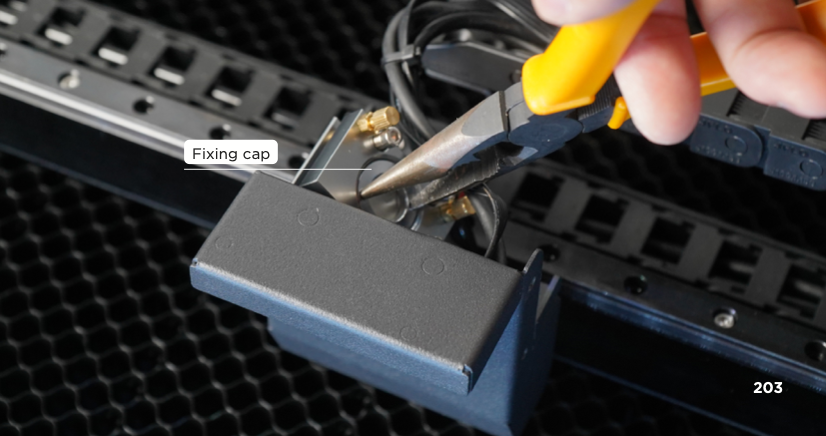

a. Maak de bevestigingsdop los: Gebruik de punttang om de twee ronde punten van de bevestigingsdop van de spiegel vast te houden en draai de bevestigingsdop tegen de klok in los >

b. Vervang de spiegel: Haal de oude spiegel eruit, u kunt de spiegel uit het laserinlaatgebied trekken > Plaats de nieuwe spiegel met de glanzende kant naar de spiegelhouder gericht >

c. Draai de bevestigingsdop vast: Gebruik een punttang om de twee ronde punten van de bevestigingsdop van de spiegel vast te houden en draai de bevestigingsdop met de klok mee vast. ___2022-07-25___9.57.06.png


Focuslens:

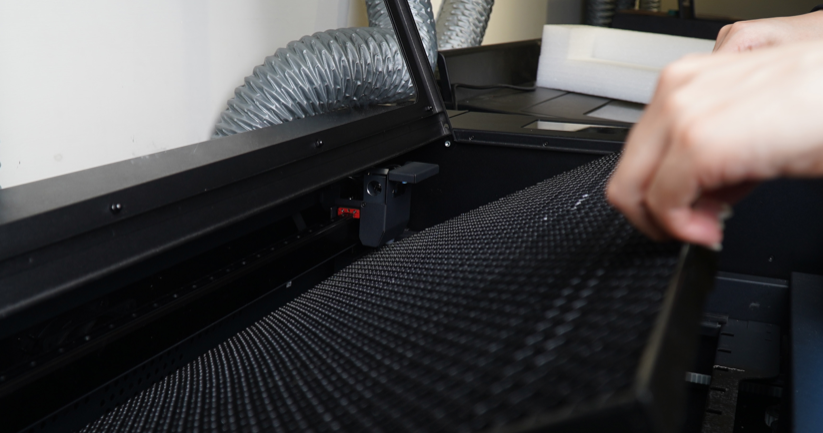

a. Verwijder de honingraattafel【Onderhoud】Honingraattafel reinigen, stap 1 (p.135). >

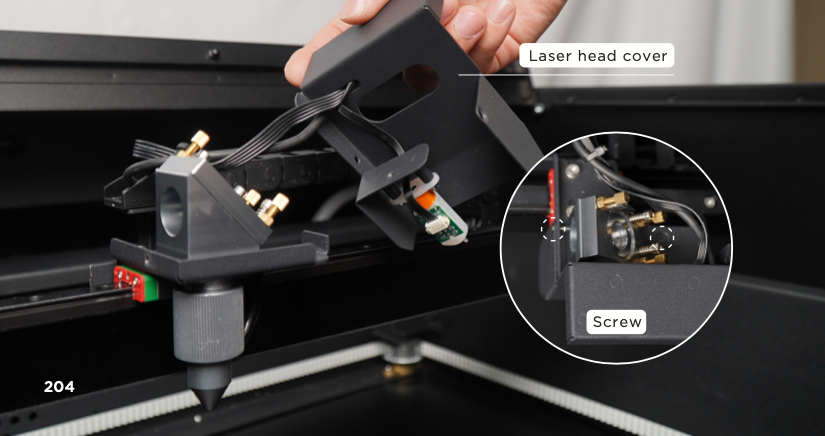

b. Schuif de laserkop afdekking opzij: Draai 2 schroeven op de laserkop afdekking los met een Torx schroevendraaier en schuif vervolgens de afdekking opzij >

c. Verwijder de laserkop: Draai de mondstuk bevestigingsring met de klok mee los. Als deze niet losgedraaid kan worden, gebruik dan een punttang om te assisteren > Verwijder de laserkop en voorkom dat de focuslens eruit valt > ___2022-07-25___9.58.09.png

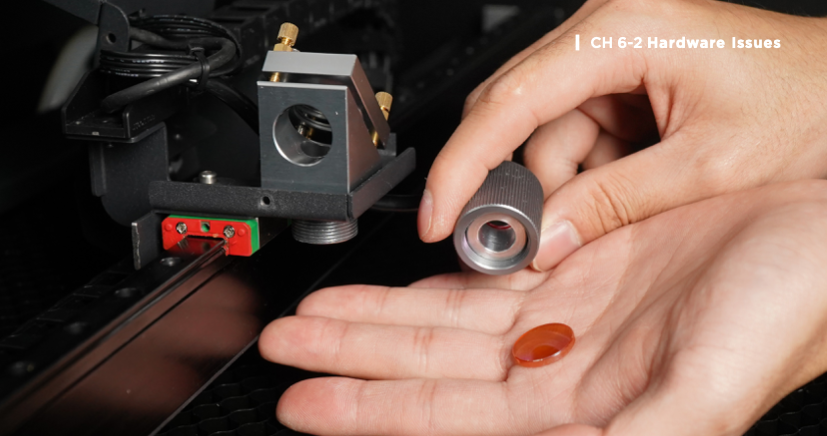

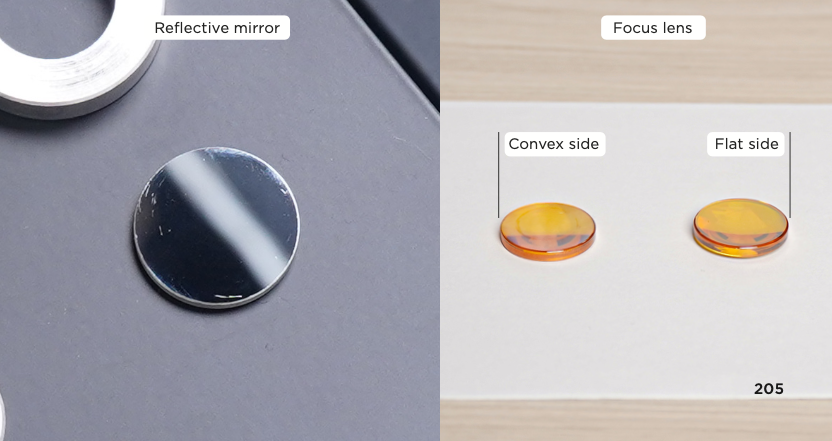

d. Vervang de lens : Verwijder de oude lens > Plaats de nieuwe lens in de laserkop met de vlakke kant naar beneden (houd de rand van de lens vast en kijk in de lens, je kunt jezelf zien aan de bolle kant, maar je kunt jezelf niet zien aan de vlakke kant) >

e. Plaats de laserkop terug : Plaats de laserkop terug > Draai de mondstuk bevestigingsring tegen de klok in vast >

f. Draai de laserkop afdekking vast : Draai 2 schroeven op de laserkop afdekking vast >

g. Plaats de honingraattafel terug 【Onderhoud】 Honingraattafel reinigen, stap 3 (p.135).

Probleemoplossing records :

1. Foto : Maak foto's van

a. 3 reflecterende spiegels (of ze geoxideerd zijn)
b. Focuslens (of deze geoxideerd of gebroken is)
