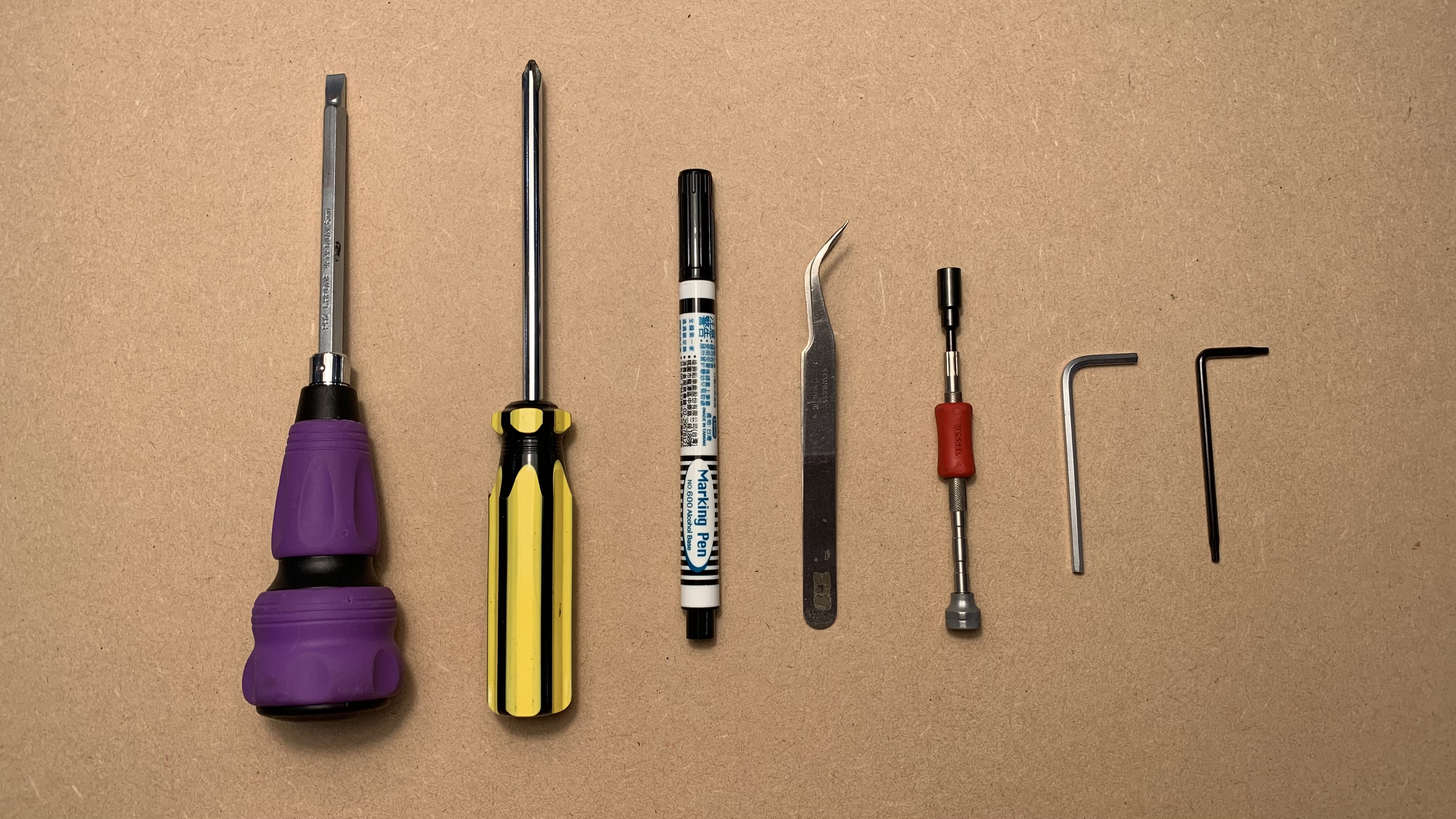

Gereedschap
| 1 |
Torx T8 schroevendraaier |
| 2 |
3mm inbussleutel |
| 3 |
Kruiskopschroevendraaier |
| 4 | Platte schroevendraaier |
| 5 | Markeerstift |
| 6 | Dopsleutel (5,5 mm) |
| 7 | Secondelijm (optioneel) |
Stap 1
Schakel de machine uit, verwijder het netsnoer en draai de machine om.
Stap 2
Markeer de rubberen voet en schroef die zich dicht bij de USB-poort bevinden.
Het doel van de markering is dat de schroef van deze voet korter is dan de andere en op dezelfde positie moet zitten.
Stap 3
Draai deze schroeven aan de onderkant los.
(T8-schroef x 6 stuks & 3 mm inbusschroef x 4 stuks)
Stap 4
Draai de machine om en draai de zijschroeven los (T8-schroef x 2 stuks)
Stap 5

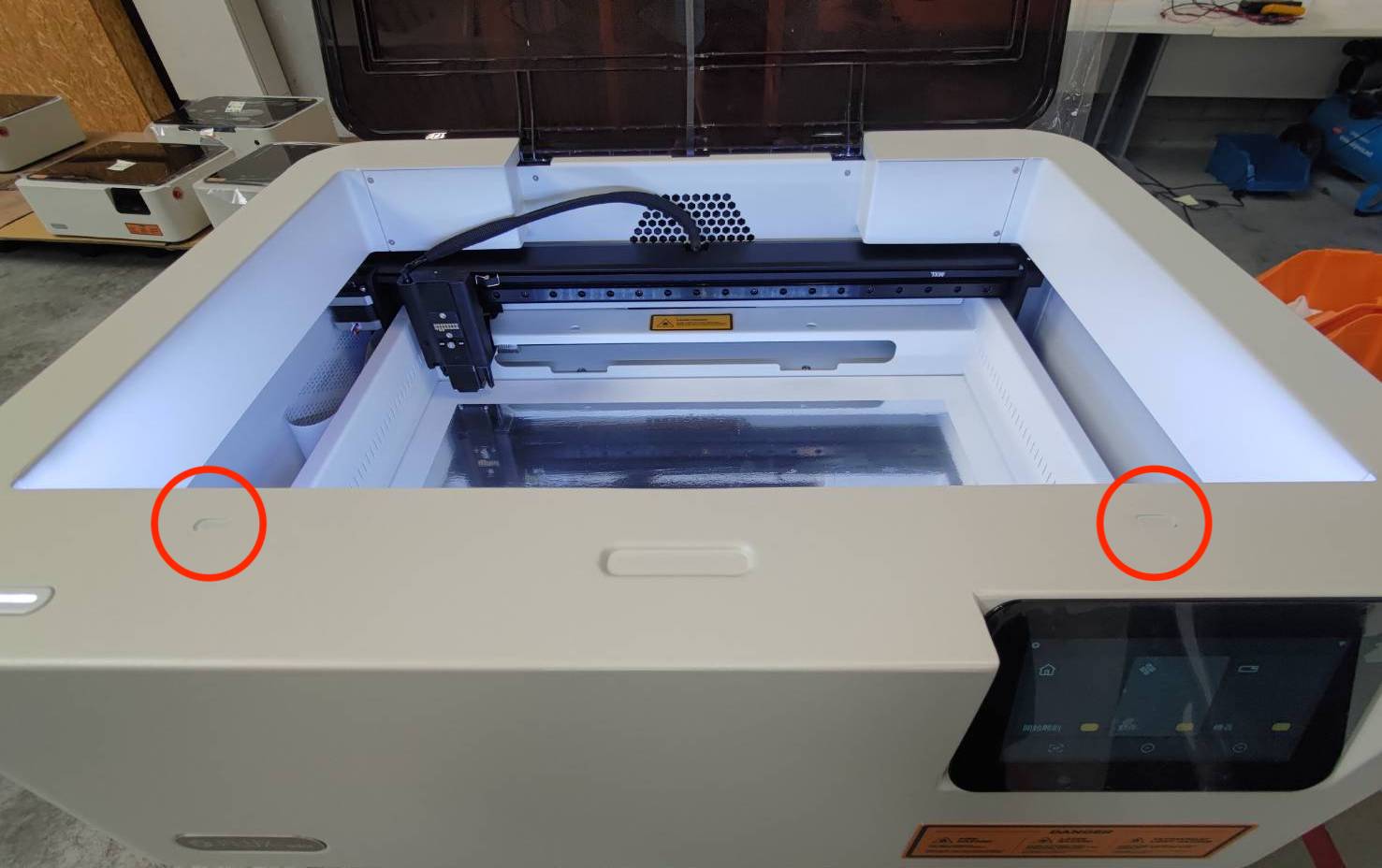

Markeer de schroefgaten aan beide zijden met een pen.
Het doel hiervan is om uzelf eraan te herinneren dat de gemarkeerde zijden naar het werkgebied gericht moeten zijn bij het monteren.
Stap 6
Schuif de modulehouder helemaal richting de ventilator.
Stap 7

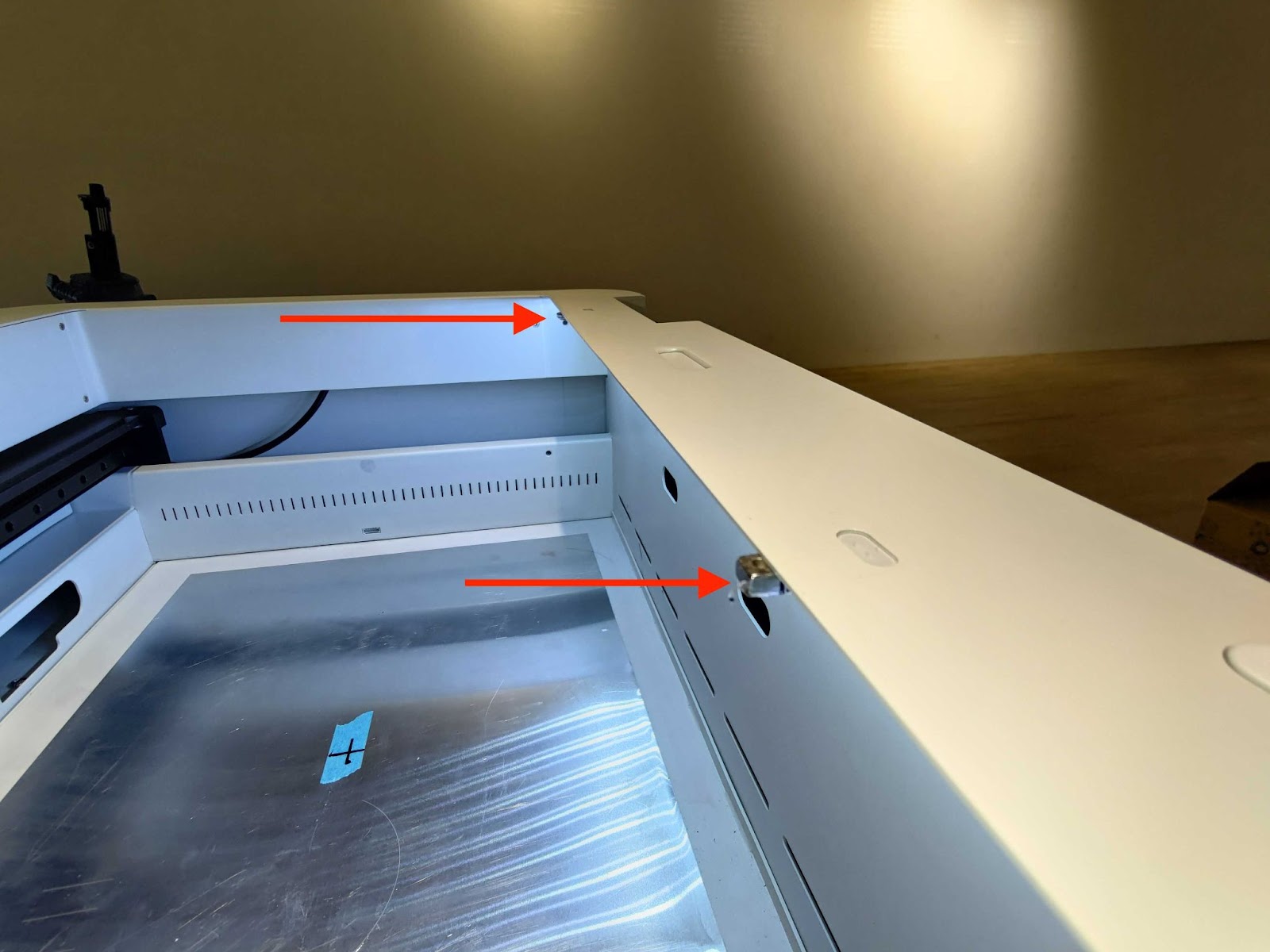

Til het bovenframe met beide handen op en plaats het op de steunpennen.
(Let op dat de kabels niet klem komen te zitten tussen de frames.)
Voorbeeld van een frame dat op de steunpennen rust:

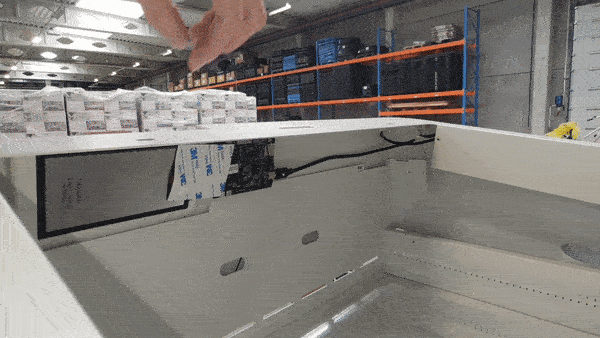

Voorbeeldvideo van het optillen (opgenomen binnenin de machine):
Stap 8

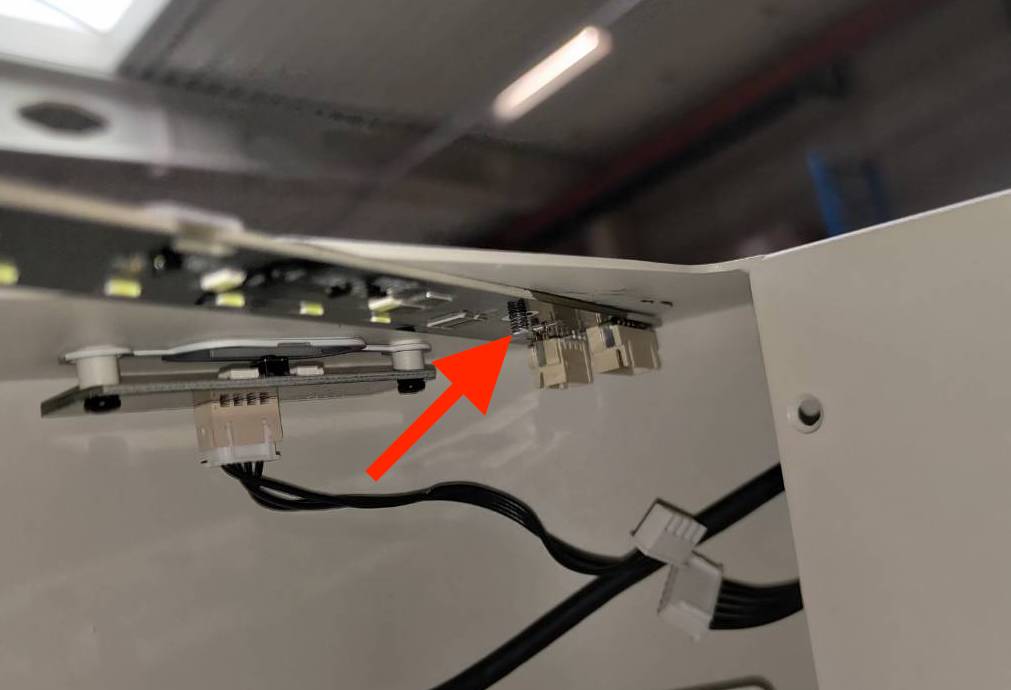

Koppel deze twee kabels los.
Stap 9

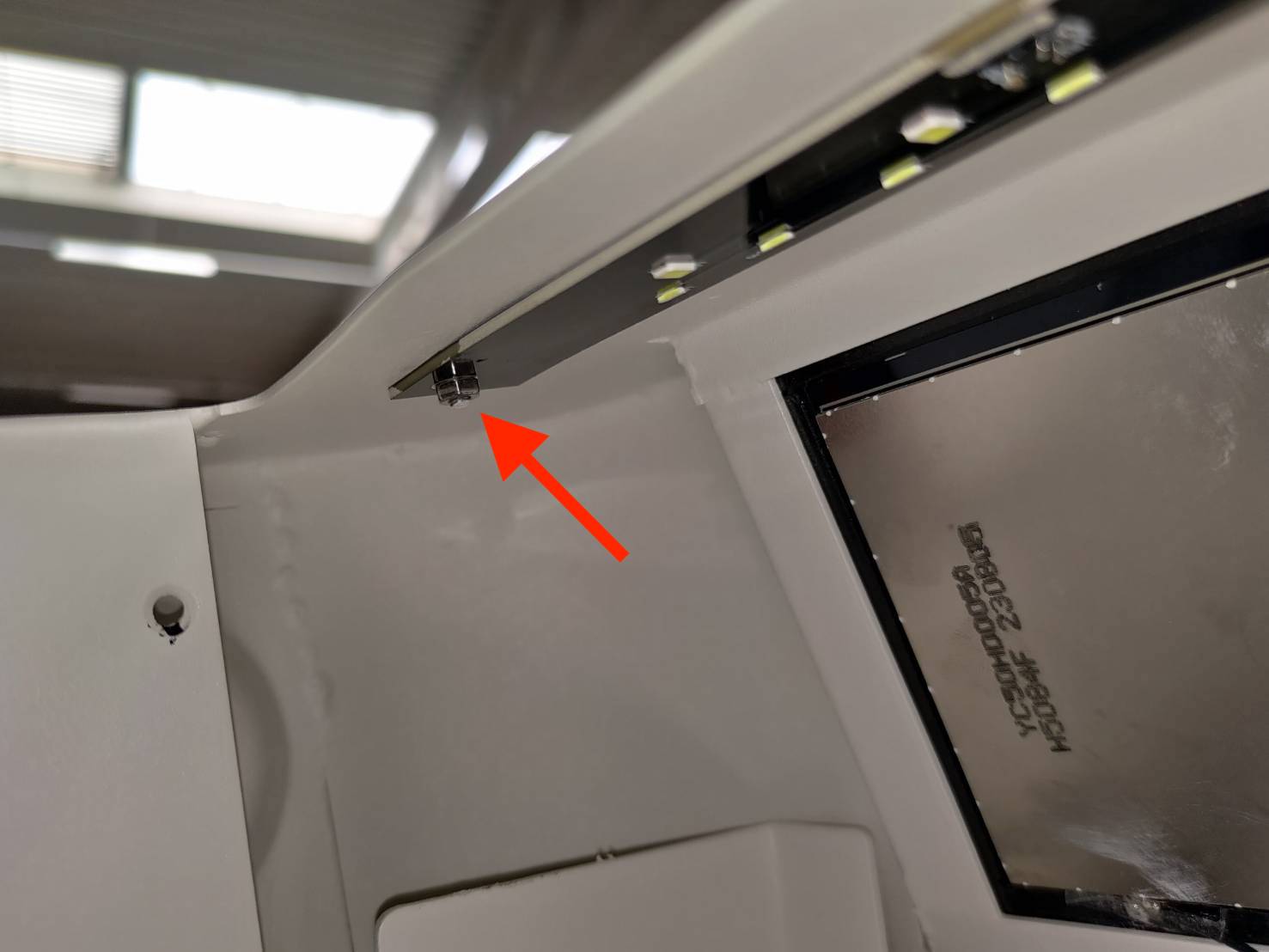

Gebruik een 5,5 mm dopsleutel om deze twee moeren te verwijderen.
Kabelzijde
Schermzijde
Stap 10

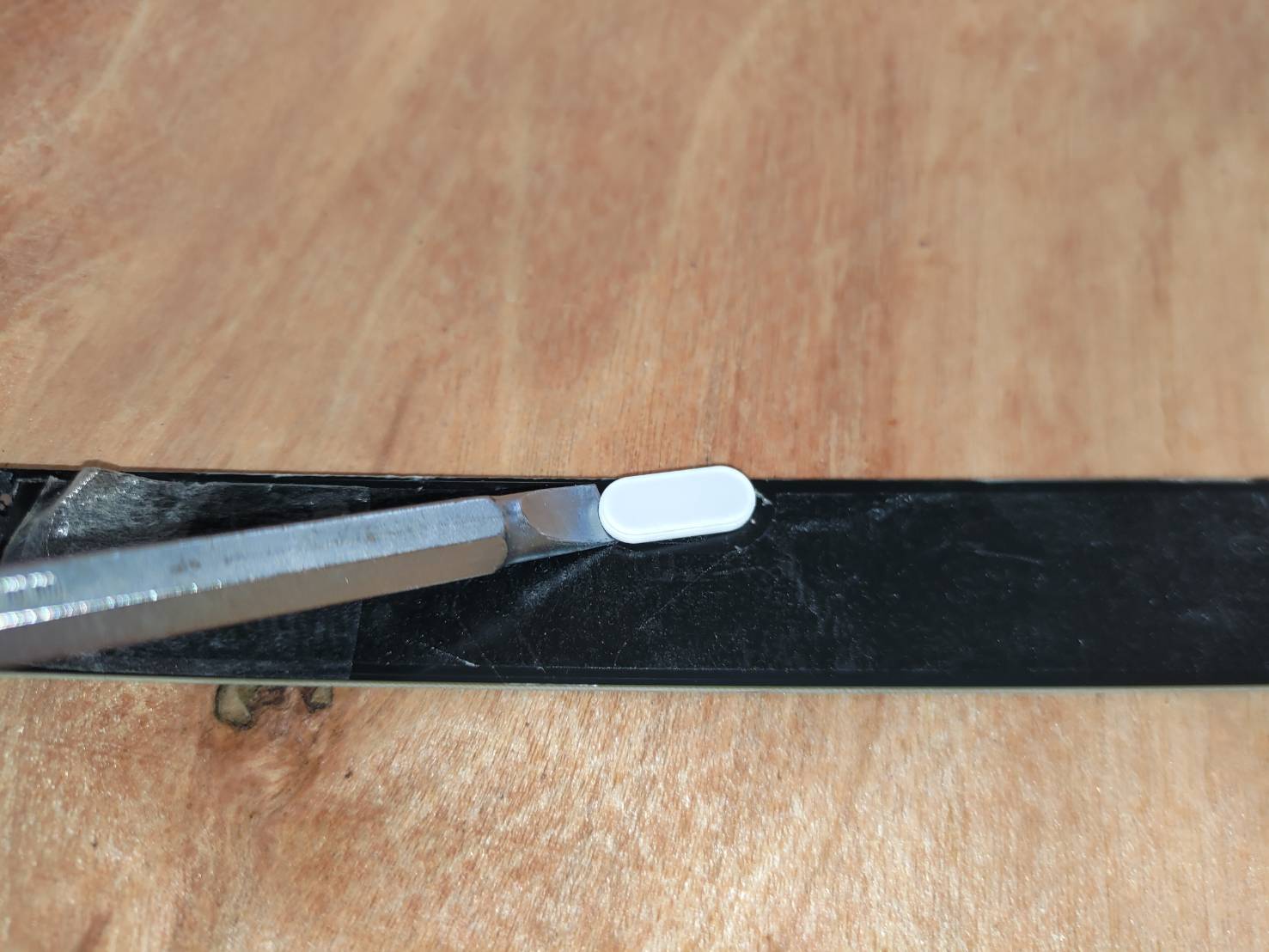

Gebruik een platte schroevendraaier om de printplaat los te wrikken.
Demonstratievideo (De video is binnen in de machine opgenomen)
Tip:

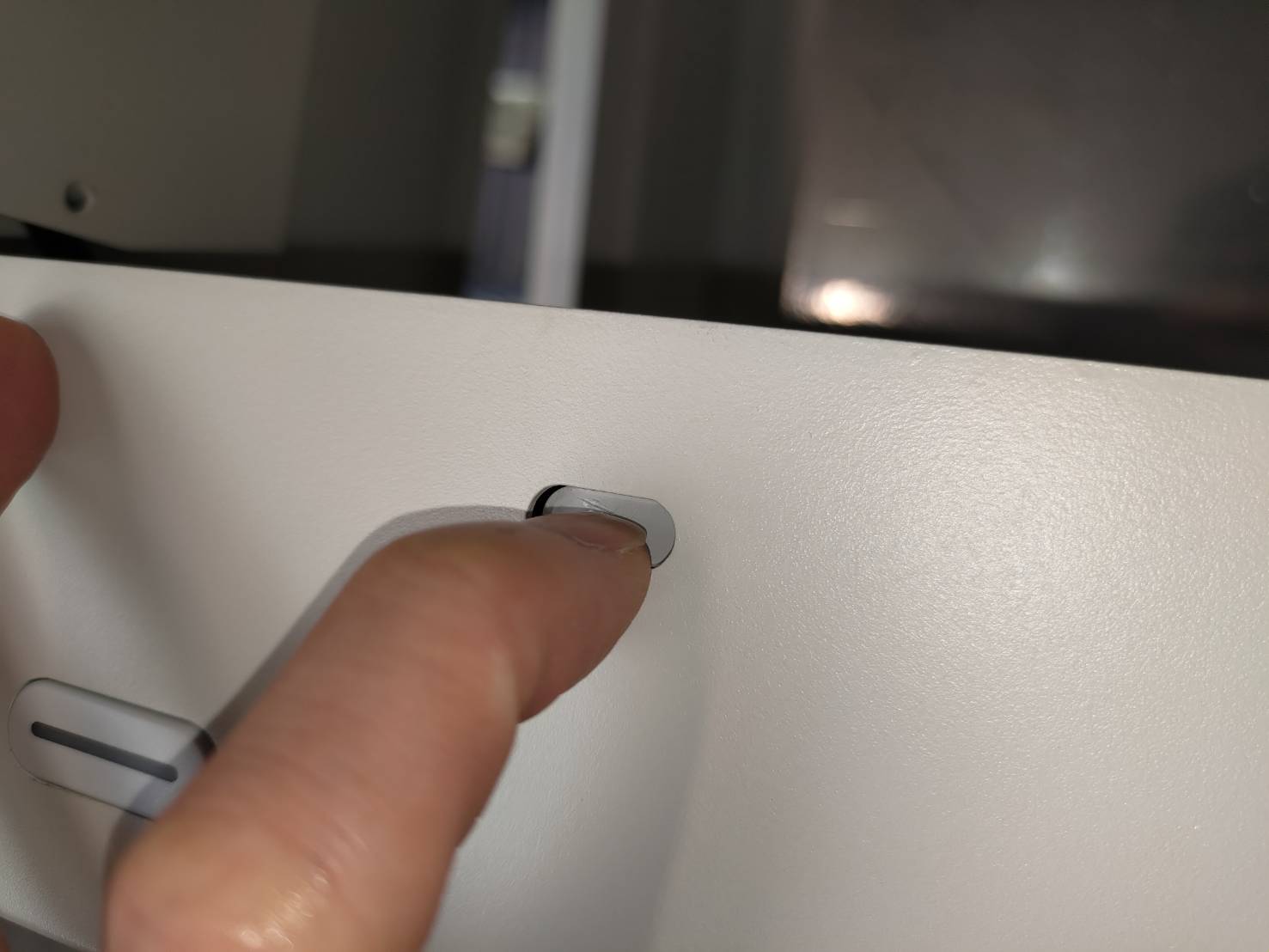

Als u geen ruimte vindt om de platte schroevendraaier in te steken, probeer dan stevig op de witte sierdelen te drukken.
Stap 11

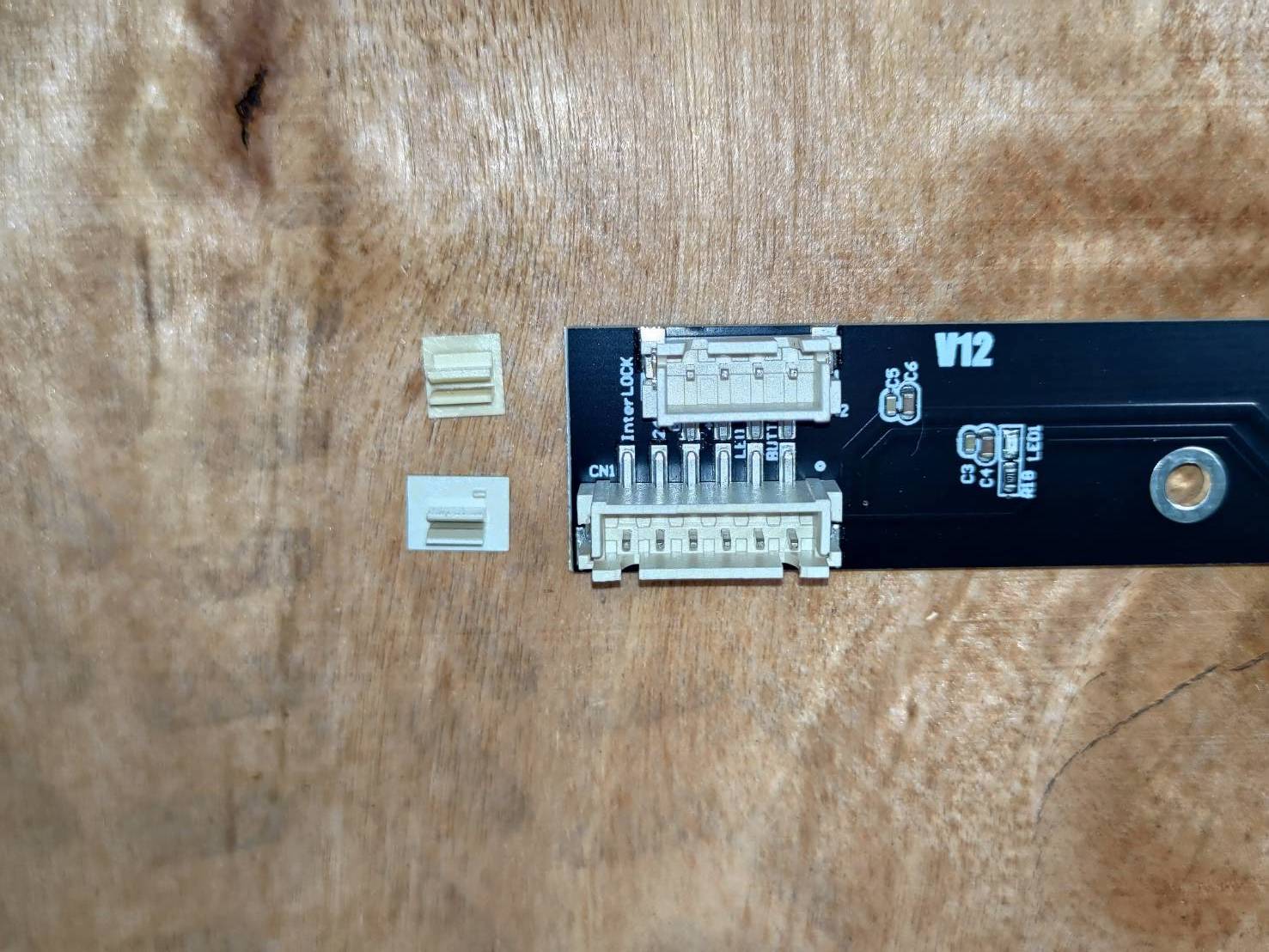

Verwijder de sierdelen (2 stuks) van de oude printplaat met een platte schroevendraaier.
(Als de sierdelen bij de nieuwe deursensorprintplaat zijn meegeleverd, kunt u deze stap overslaan.)
Stap 12

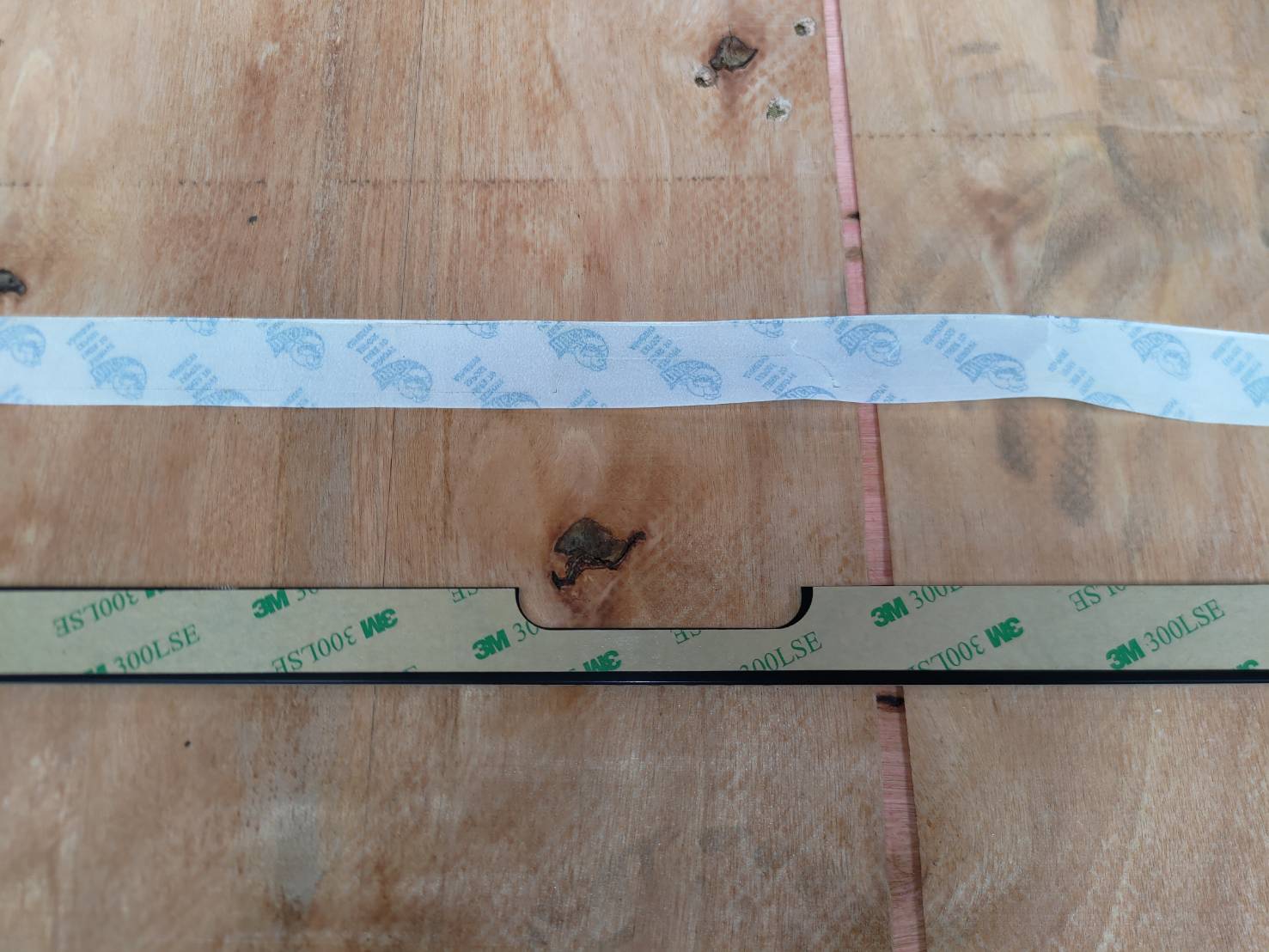

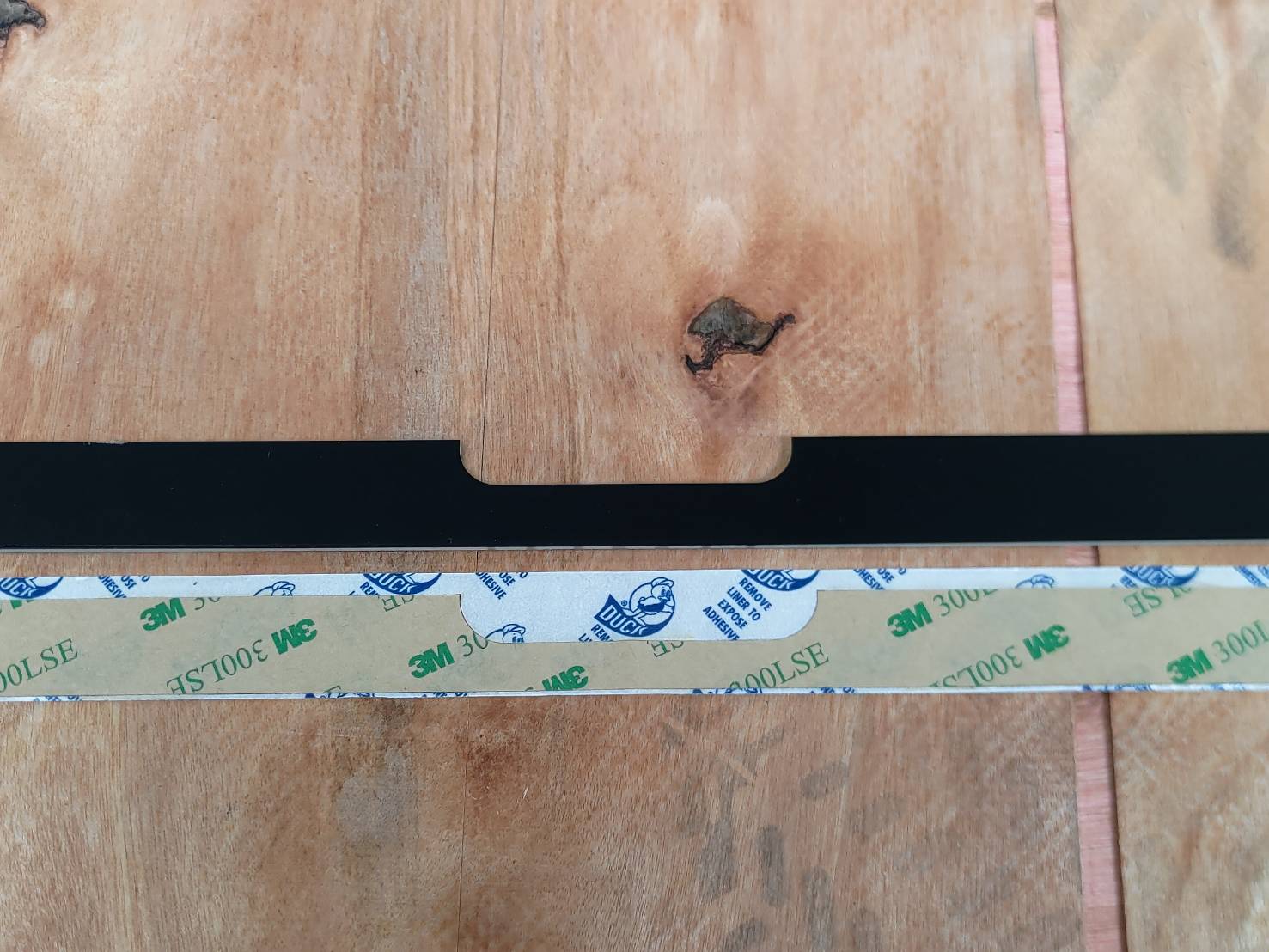

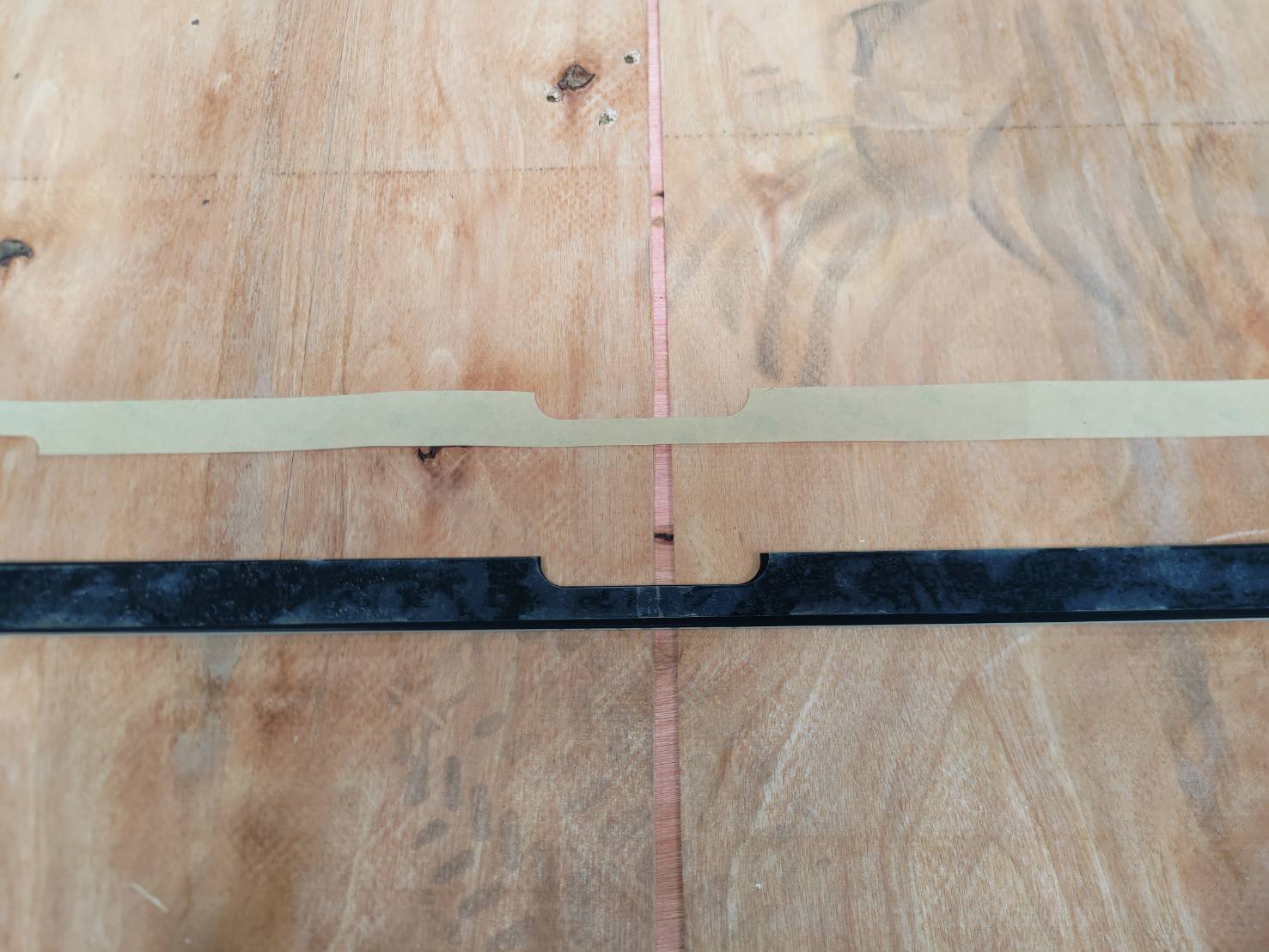

Breng de tape aan op de nieuwe printplaat.
(Als de tape al op de nieuwe deursensorprintplaat is aangebracht, kunt u deze stap overslaan.)
Tip: U kunt de boogvormige opening in het midden gebruiken om uit te lijnen.
Stap 13
Verwijder de beschermclips.
(Als de clips al verwijderd zijn, kunt u deze stap overslaan.)
Stap 14
Verwijder de beschermfolie van de tape.
Stap 15.1
Plaats de printplaat op de machine.

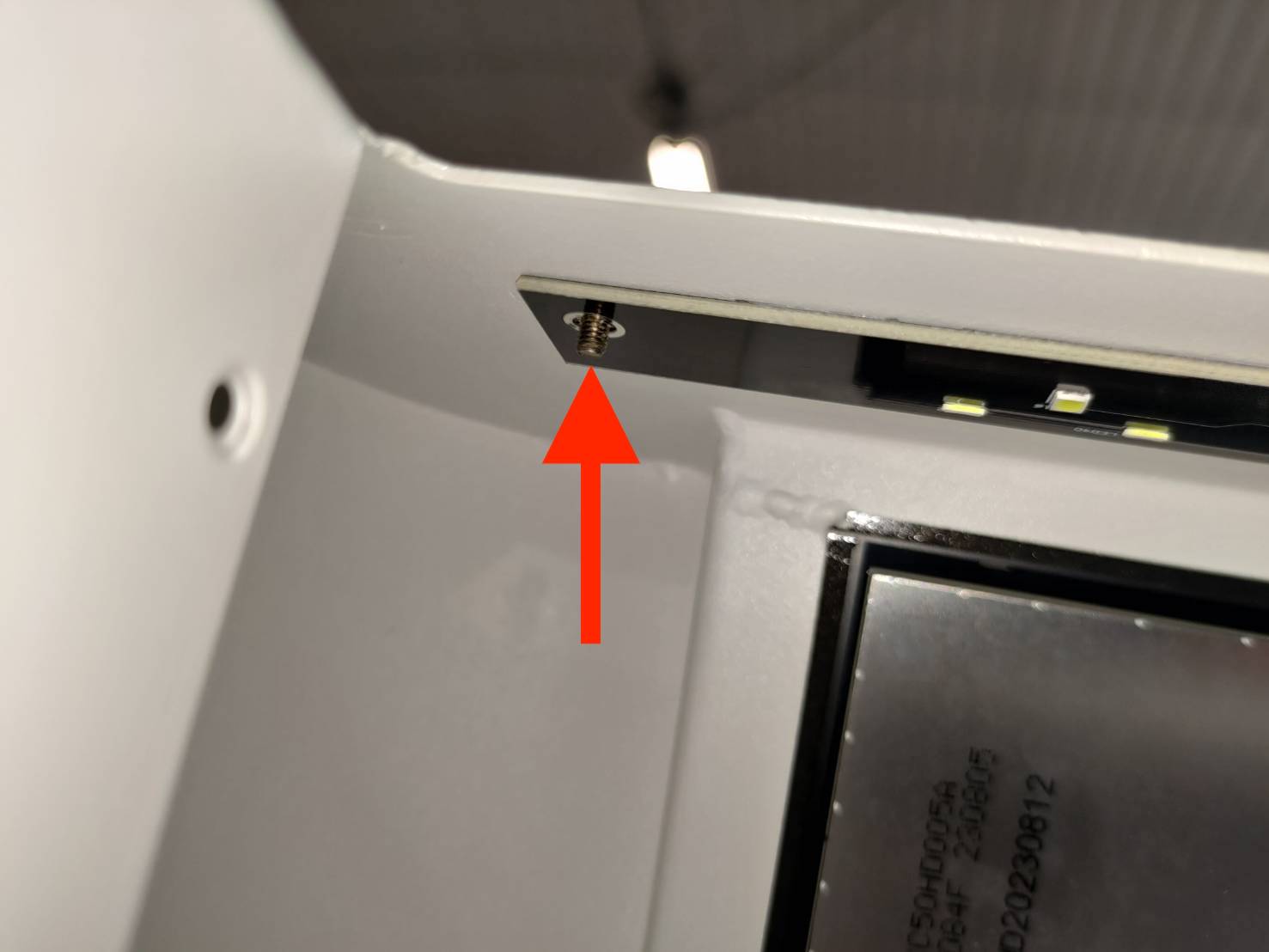

Steek eerst het gat in de printplaat in de pen (kabelzijde)
Stap 15.2
Lijn de ovale opening van de metalen plaat uit met de opening van de printplaat.

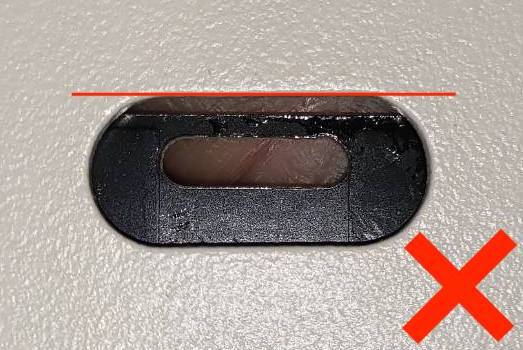

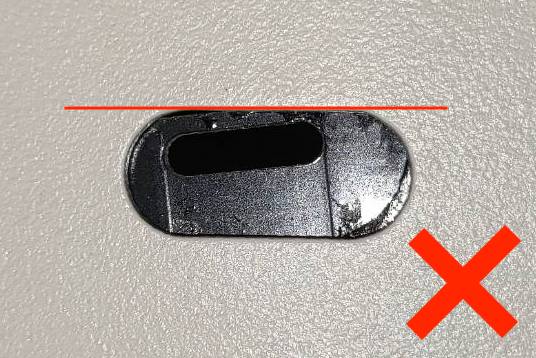

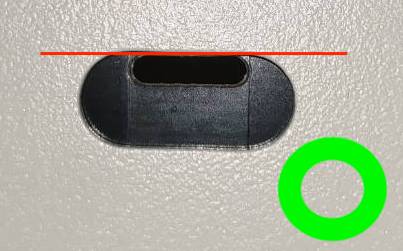

Het gat van de printplaat moet worden uitgelijnd met de bovenrand van het gat in de metalen plaat, zoals weergegeven in de afbeelding. (kabelzijde)
Stap 15.3
Steek het andere gat in de printplaat in de pen (schermzijde).
Stap 15.4
Lijn de ovale opening van de metalen plaat uit met de opening van de printplaat.

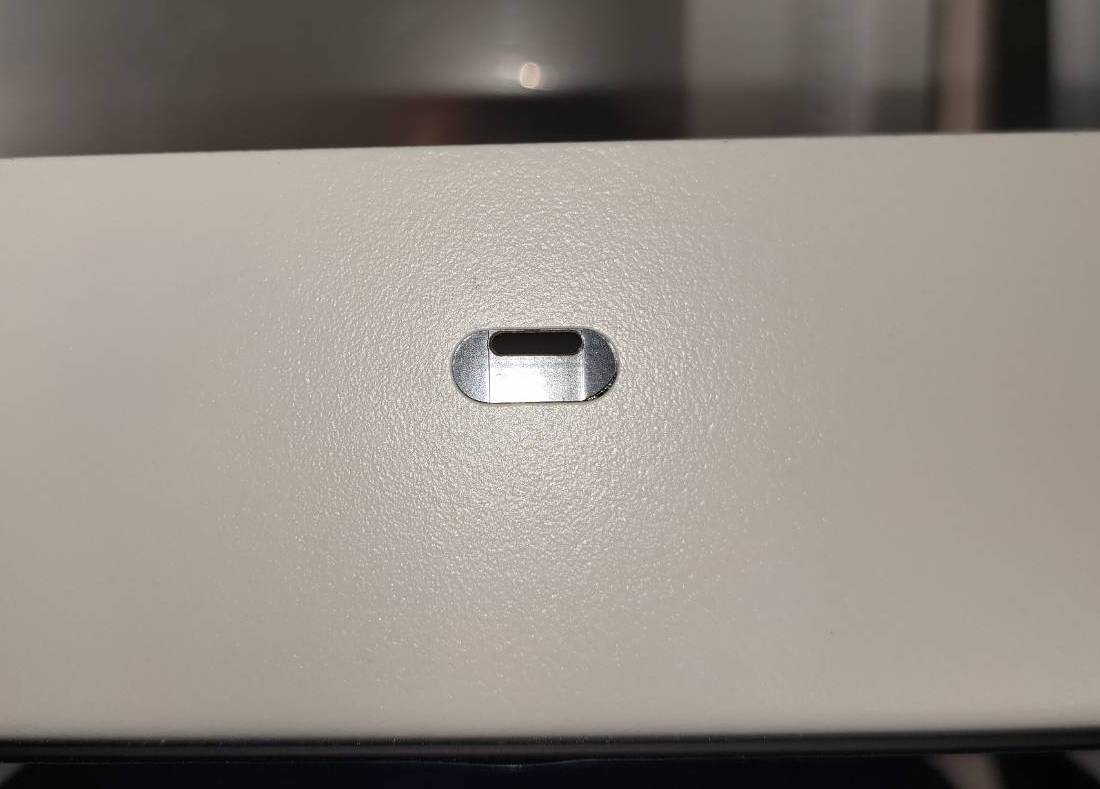

Het gat van de printplaat moet worden uitgelijnd met de bovenrand van het gat in de metalen plaat, zoals weergegeven in de afbeelding. (schermzijde)
Stap 15.5
Druk na het correct plaatsen van de printplaat deze stevig aan om hem vast te zetten
Stap 15.6
Schroef deze twee 5.5mm moeren terug vast.
Kabelzijde
Schermzijde
Stap 15.7

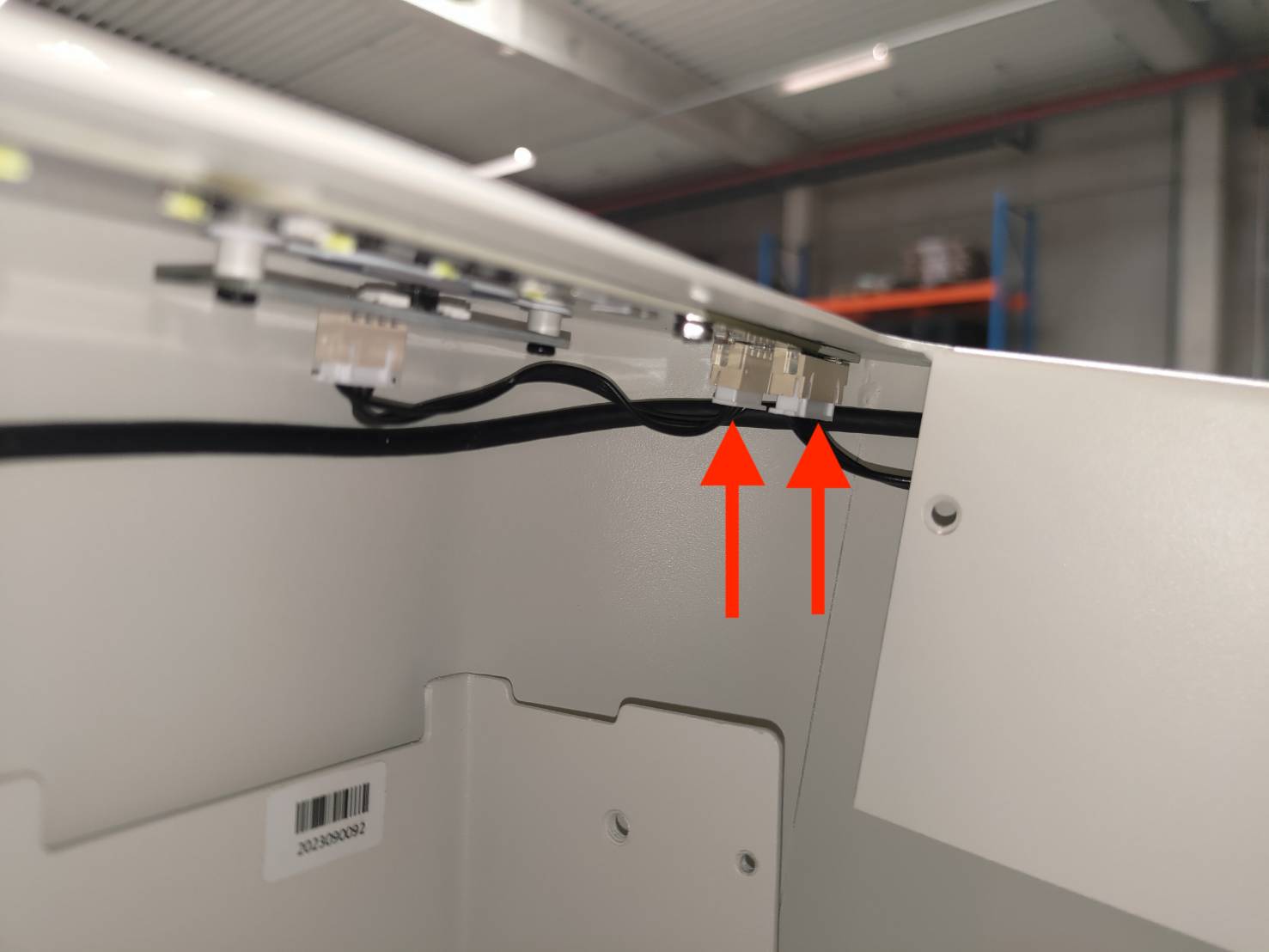

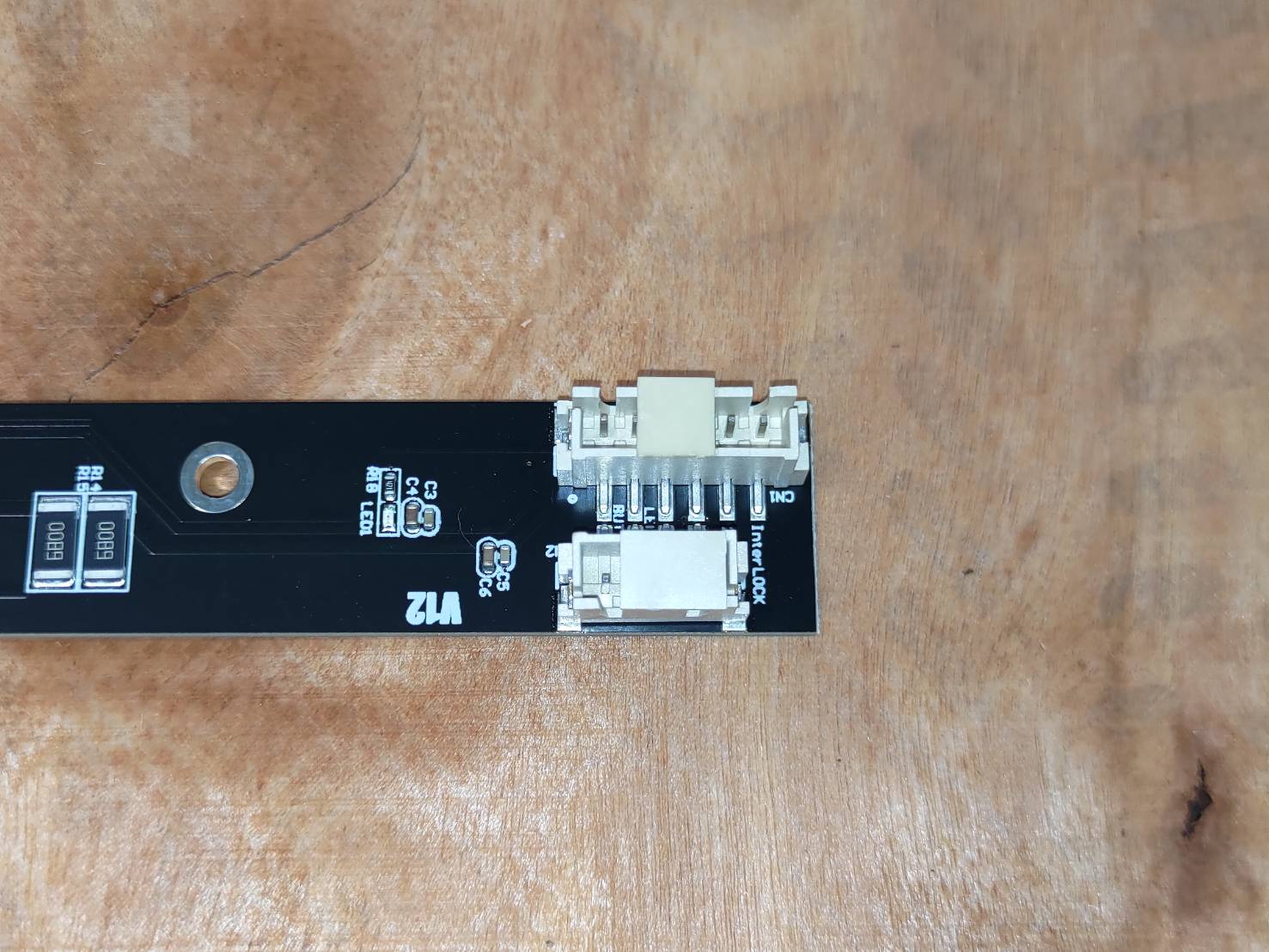

Sluit de twee kabels aan.
Stap 16
Plaats het bovenframe terug in de oorspronkelijke positie.
Let op dat de gemarkeerde schroefgaten naar het werkgebied gericht moeten zijn.
Het frame terugplaatsen:
Stap 17
Draai de zijschroeven vast.
Stap 18
Schakel de machine in en test de deurdetectie.

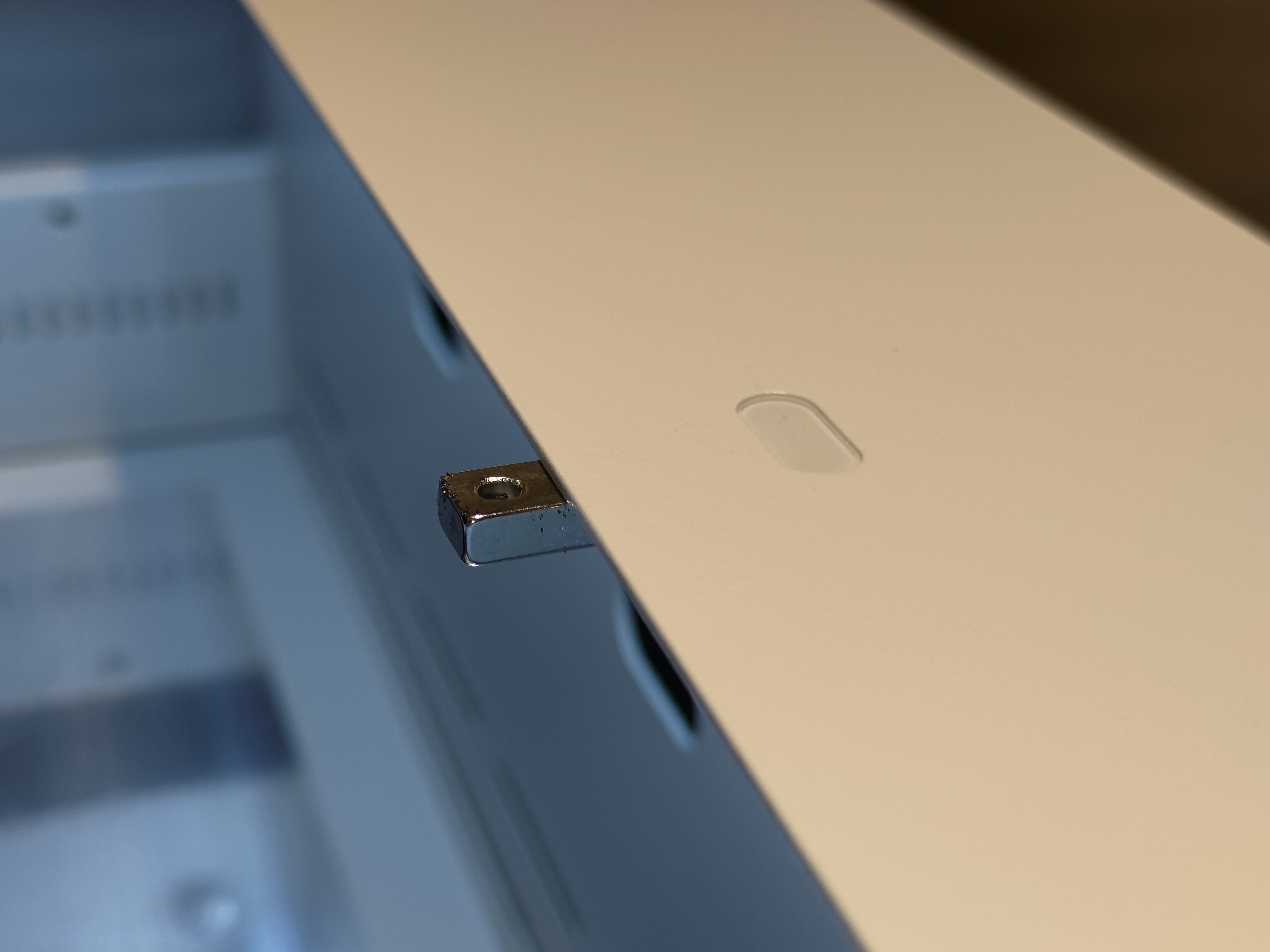

Voorbeeld - Deurdetectie functioneert:

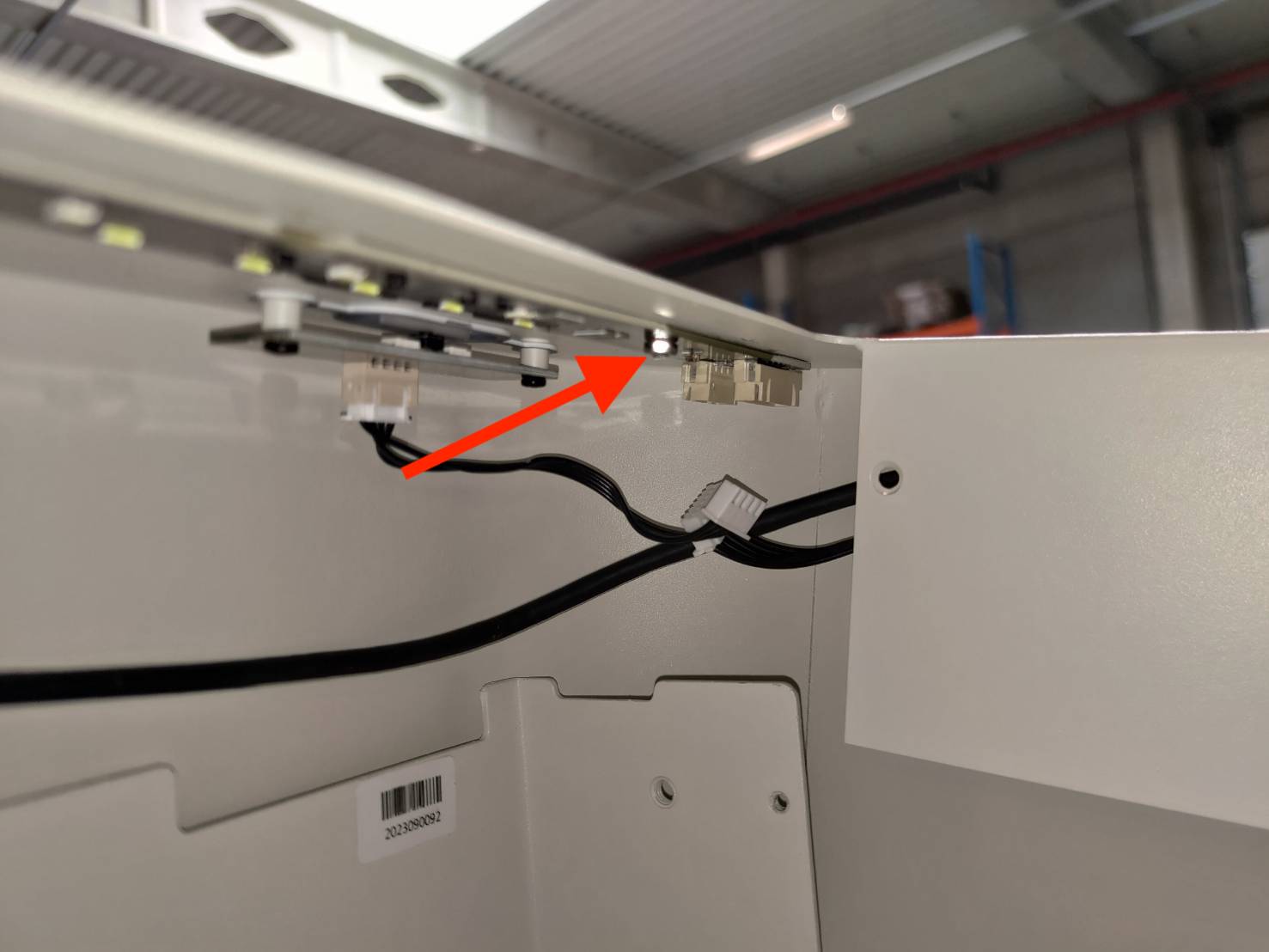

Als de deurdetectie niet werkt, plaats dan twee magneten op de sensorgebieden zoals getoond in de afbeelding.
|
|
Stap 19

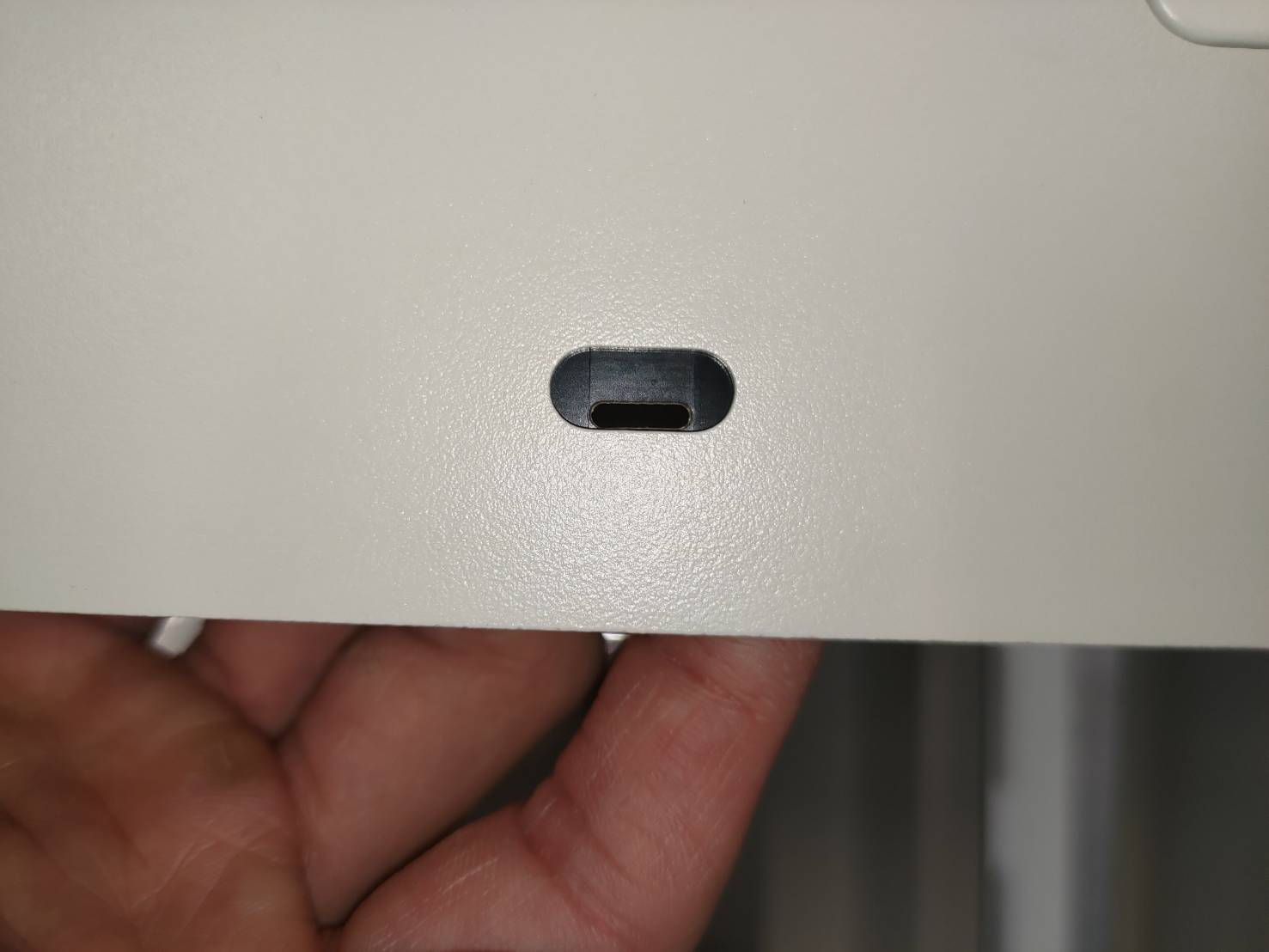

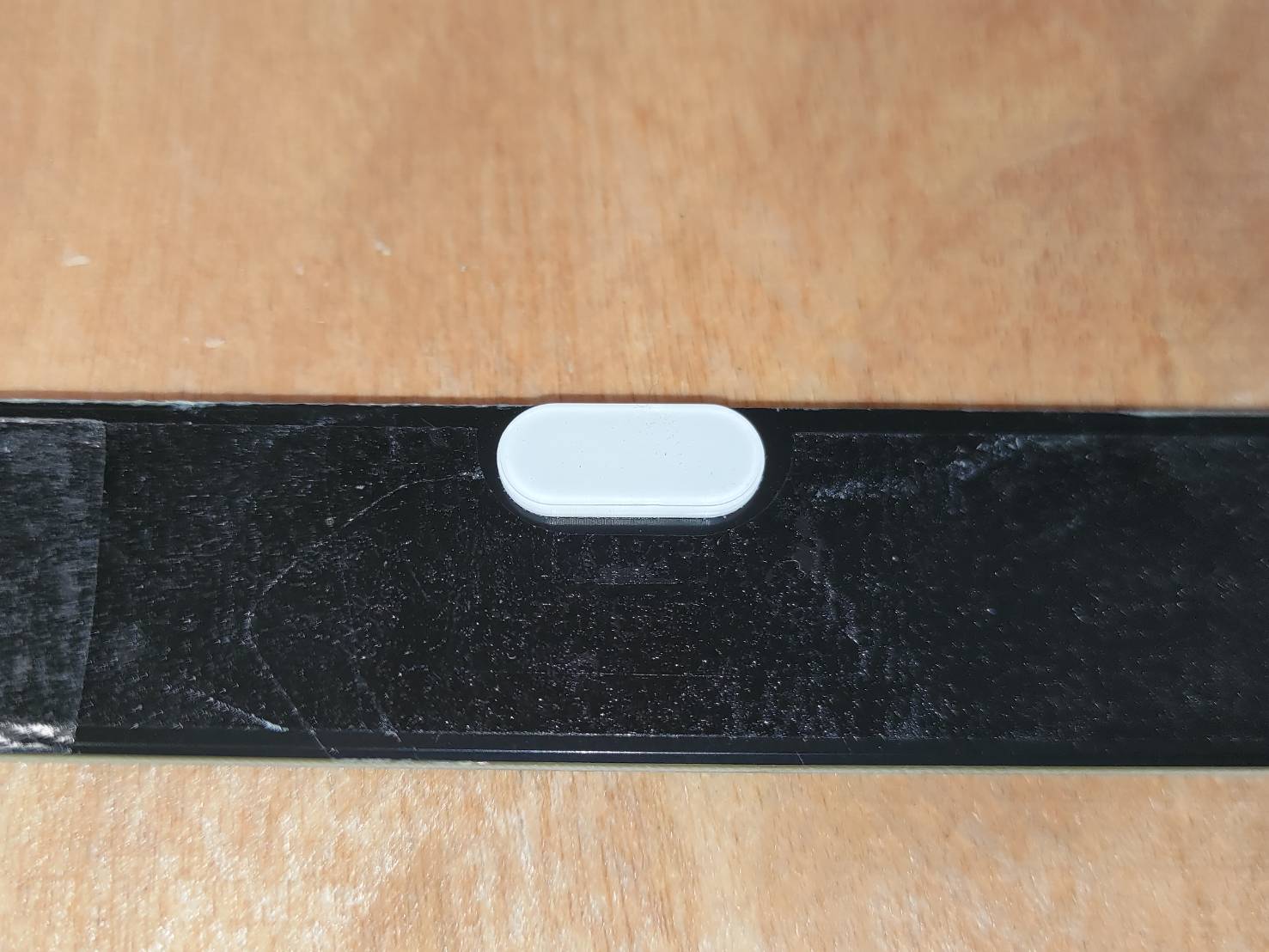

Plaats de decoratieve onderdelen in de openingen van het frame.
(Breng extra secondelijm aan als de onderdelen niet meer plakken)
Stap 20
Schakel de machine uit en keer hem om. Draai alle schroeven aan de onderkant vast.
Let op dat de gemarkeerde voet en schroef zich dicht bij de USB-poorten moeten bevinden.
Tip:
Het is beter om de schroeven in eerste instantie niet volledig aan te draaien, omdat sommige schroeven mogelijk niet goed uitgelijnd zijn en daardoor niet geplaatst kunnen worden. Het wordt daarom aanbevolen om alle schroeven pas vast te draaien nadat ze allemaal zijn geïnstalleerd.
Stap 21
Draai de machine om. Beweeg de modulehouder heen en weer om te controleren of deze vrij kan bewegen.
|
|
Stap 22
Probeer de schroef van de rubberen voet dicht bij de USB-poorten los te draaien en probeer de modulehouder opnieuw te bewegen.
