Ador - Vervanging van camerakabel en cameramodule

Opmerking

Dit artikel is NIET van toepassing op de regio VS, aangezien het cameraontwerp daar afwijkt van andere regio's.
Als uw Ador de VS-versie is, raadpleeg dan dit artikel: Ador VS - Vervanging van de cameramodule

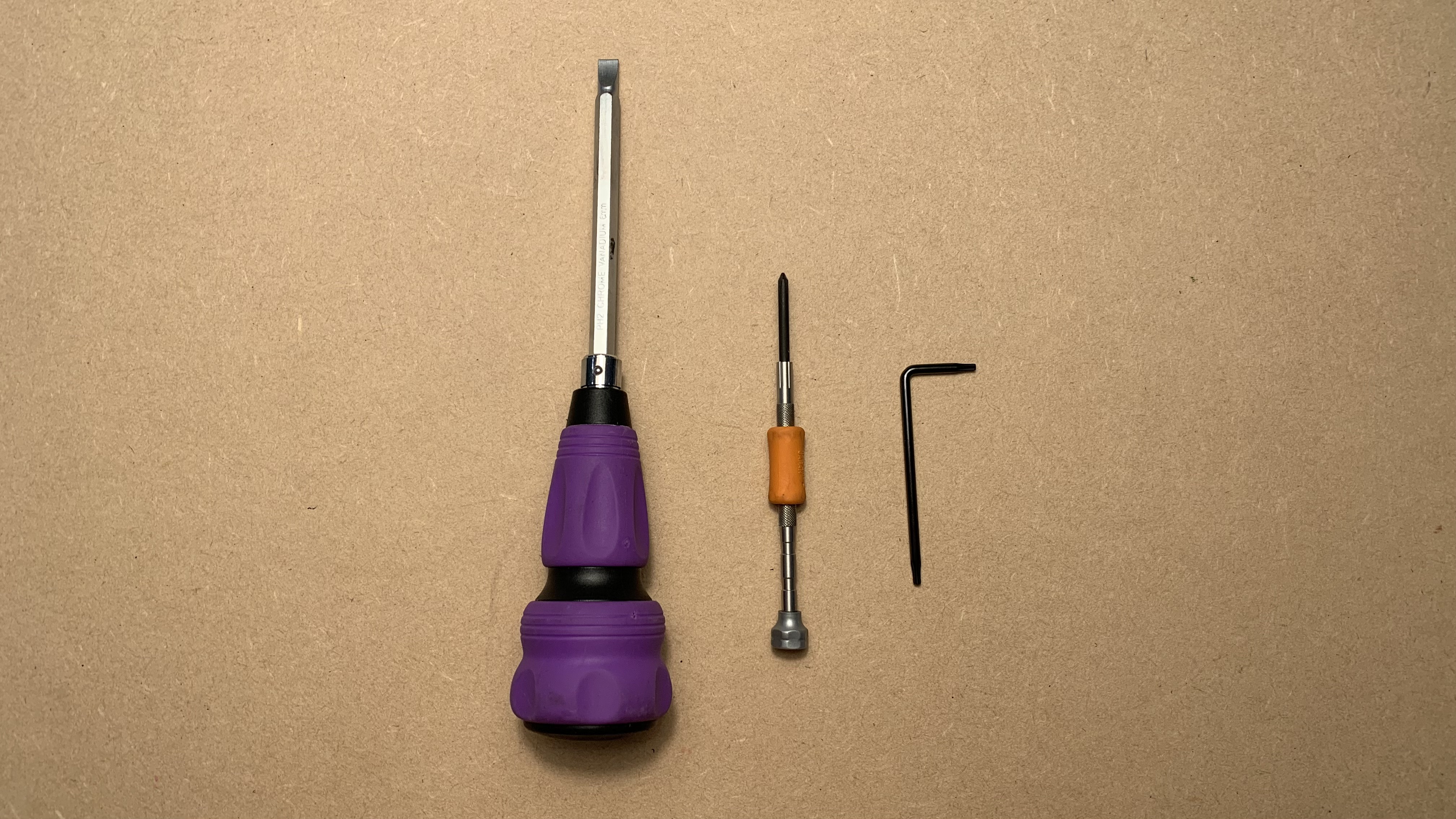

Benodigdheden

1. Torx T8-schroevendraaier
2. Kruiskopschroevendraaier (klein)
3. Schraper of platte schroevendraaier

Stap 1 - Zet de machine uit en verwijder het netsnoer

Stap 2 - Draai deze schroeven op de plaat los

T8-schroef x 8 stuks (De plaat en de deurkap zijn met elkaar verbonden.)

Stap 3 - Schuif de plaat en de deurkap een stukje naar voren

Stap 4 - Ontkoppel de motorkabel

Na het ontkoppelen van deze kabel is het eenvoudiger om de camerakabel te verwijderen.

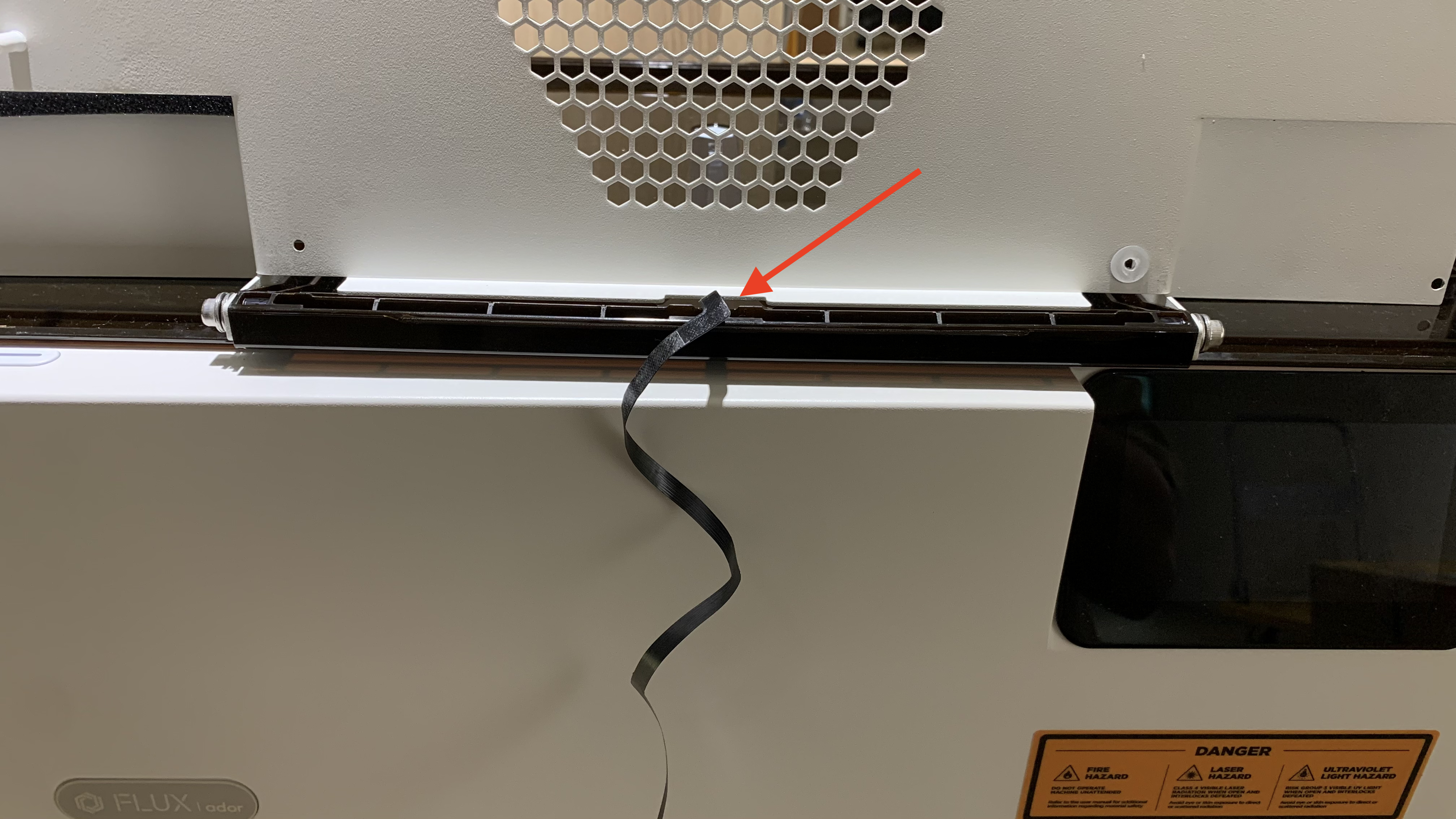

Stap 5 - Verwijder de camerakabel

Let op: er zit een klem die de kabel vasthoudt. Open de klem om de camerakabel te verwijderen.

Klemvergrendeling:

Klemvergrendeling geopend:

Trek de kabel eruit:

Stap 6 - Verwijder de plaat en de deurafdekkap

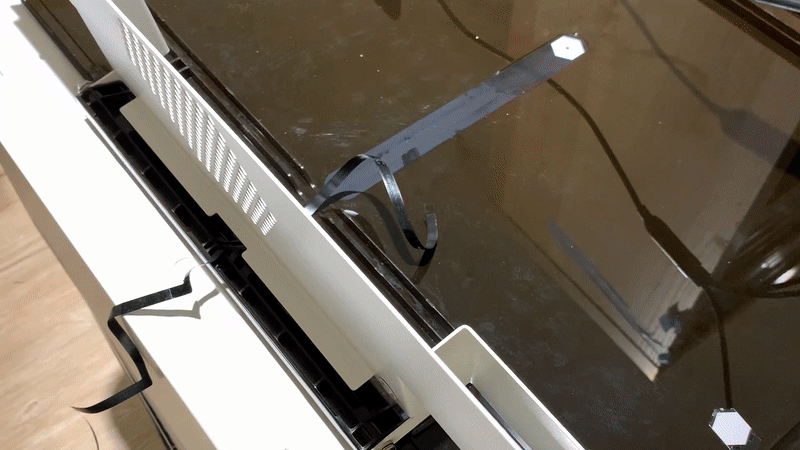

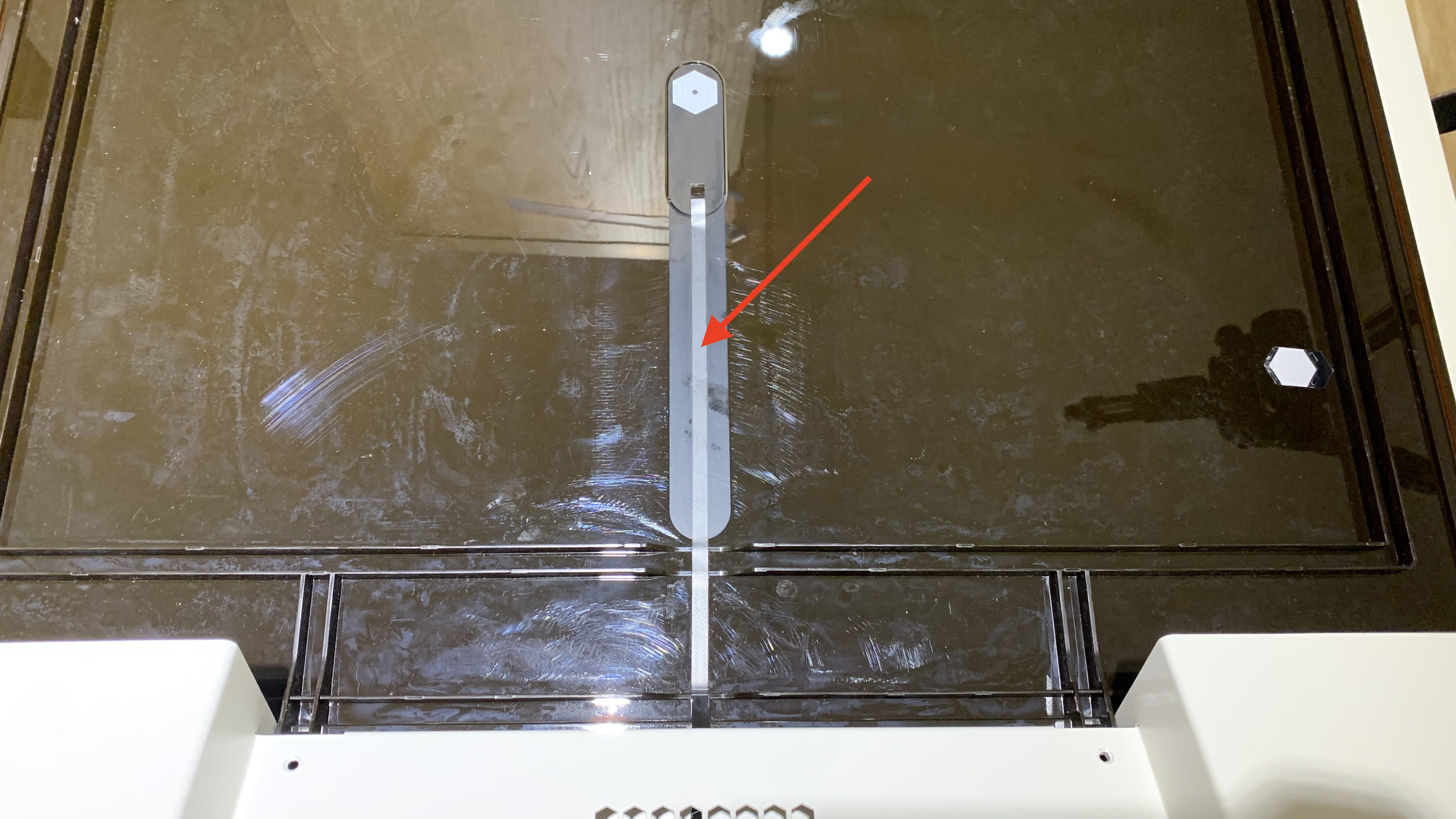

Stap 7 - Verwijder de camerakabel van het deksel

U kunt deze stap overslaan als de kabel niet wordt vervangen.

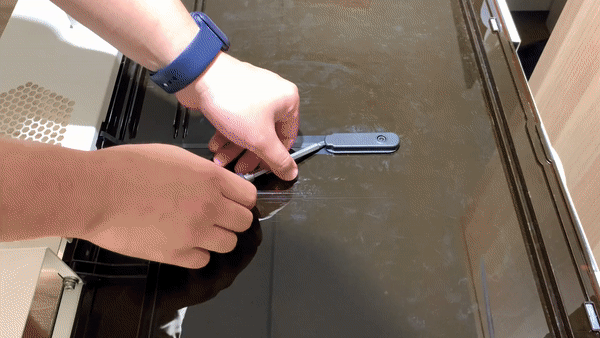

Stap 8 - Verwijder de cameramoduleprint

Direct kracht uitoefenen om de cameramoduleprint (die aan de camera is bevestigd) op te tillen, kan ertoe leiden dat de camerakabel losraakt.

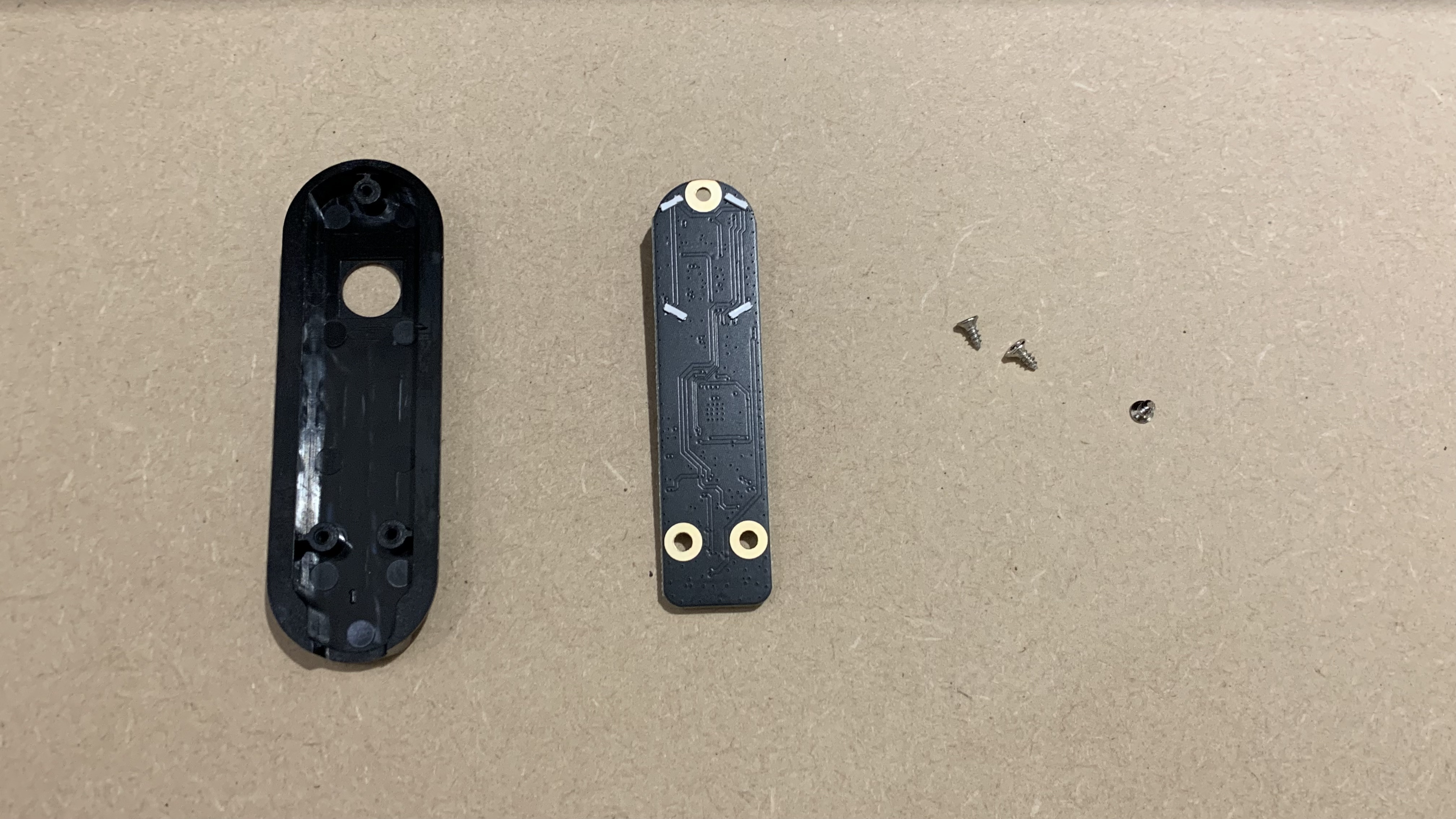

Stap 9 - Verwijder de cameramodule van de print

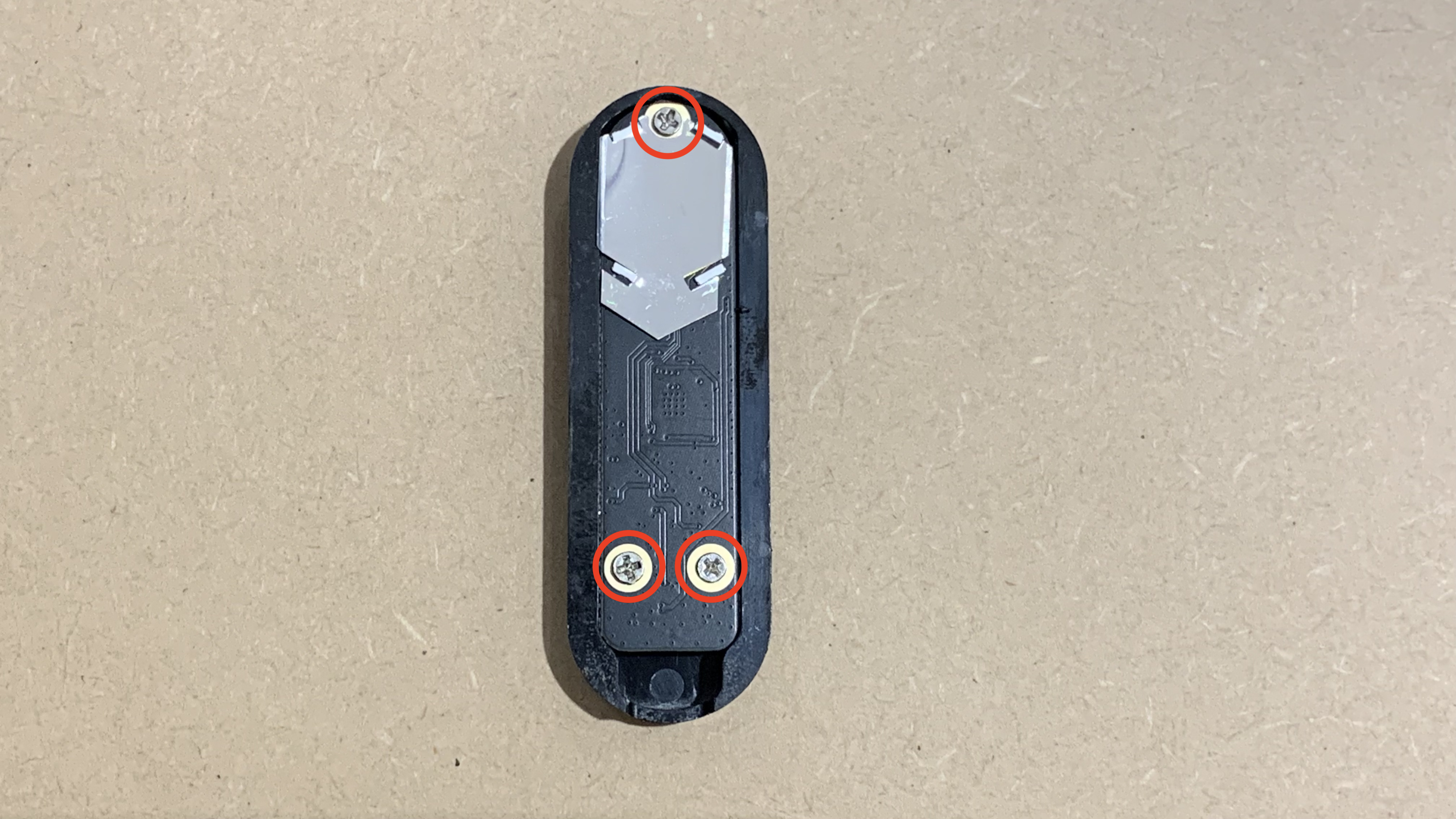

Maak eerst de lichtgeleidingsprint aan de bovenkant van de cameramodule los. Verwijder deze drie schroeven.

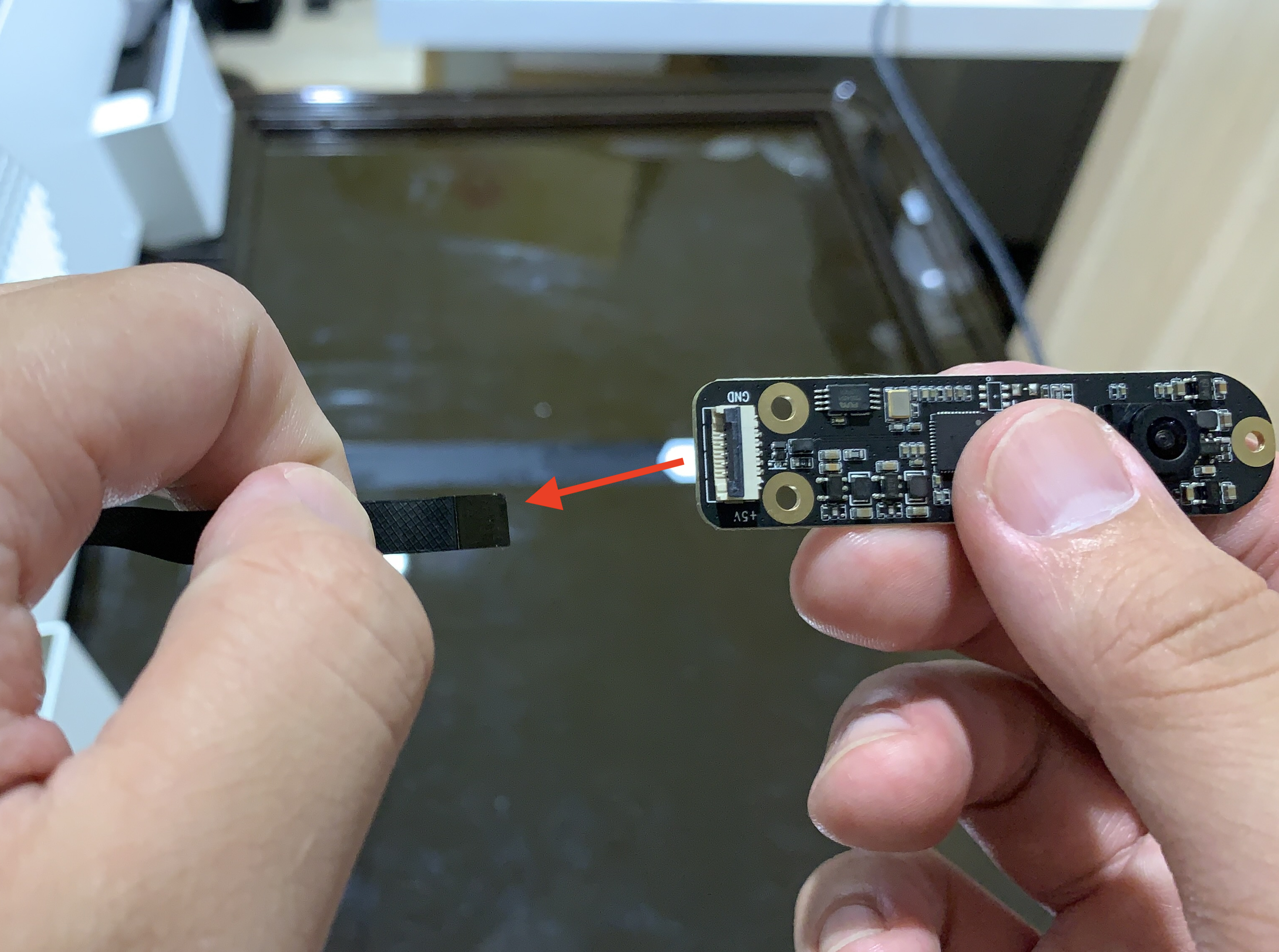

Stap 10 - Verwijder de camerakabel.

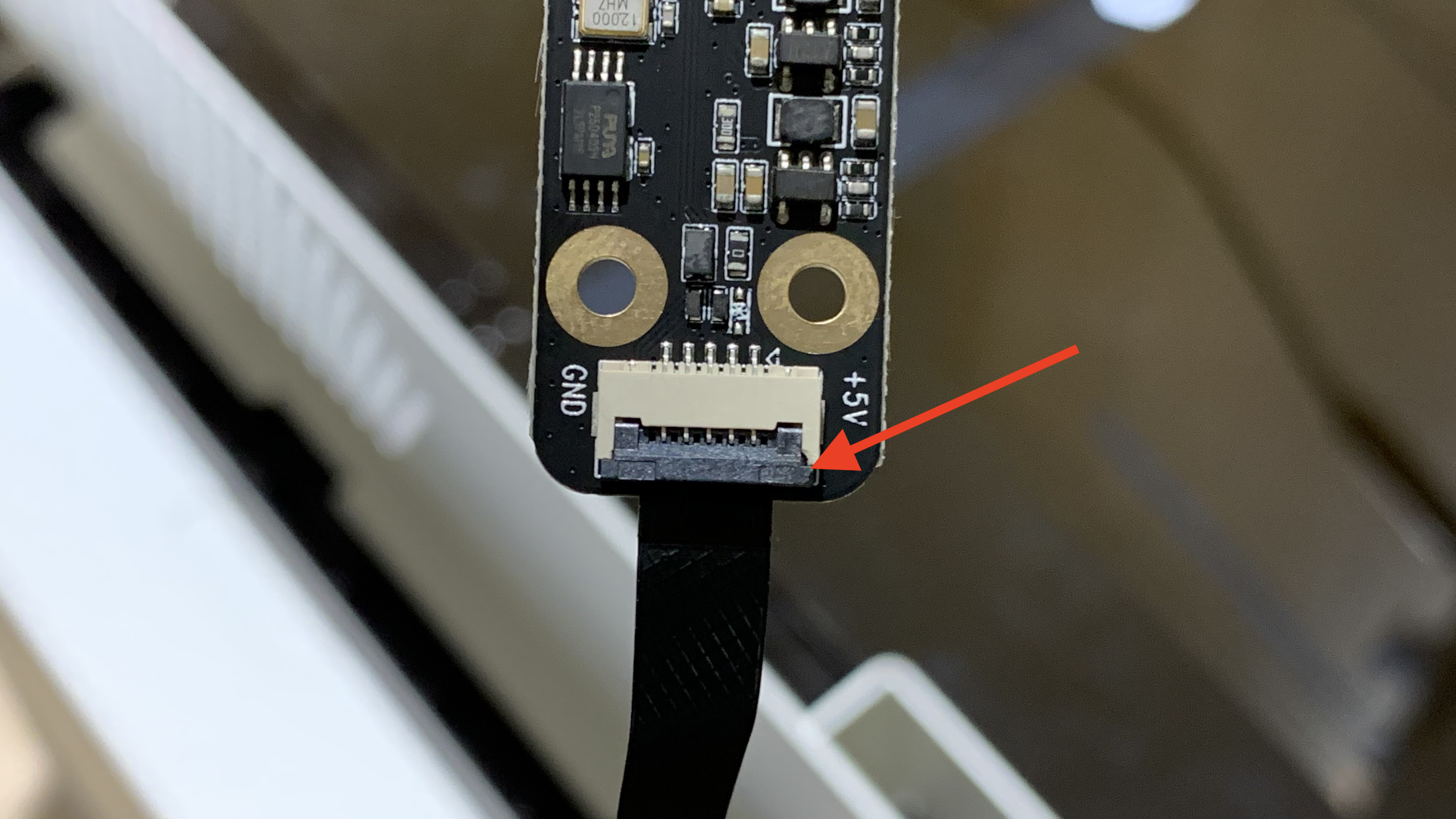

Open de klemvergrendeling om de kabel te verwijderen.

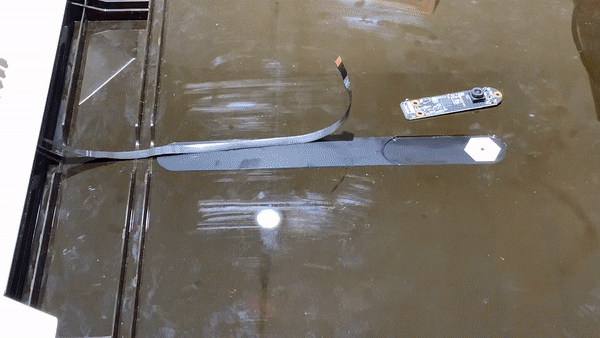

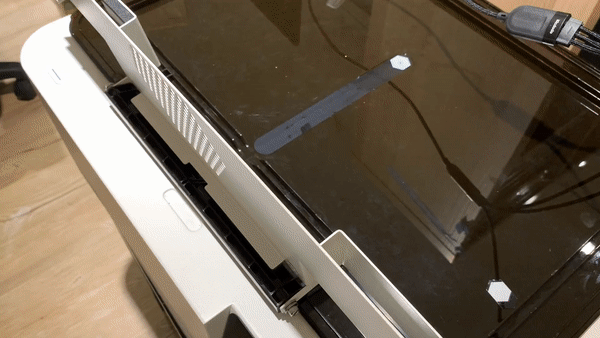

Stap 11 - Voer de nieuwe camerakabel door de plaat en het deksel

U kunt deze stap overslaan als de kabel niet wordt vervangen.

Stap 12 - Sluit de camerakabel aan op de cameramodule

Installeer de camerakabel op de module met het metalen oppervlak naar beneden gericht. Vergrendel de klem om deze vast te zetten en trek er voorzichtig aan om te controleren of deze goed vastzit.

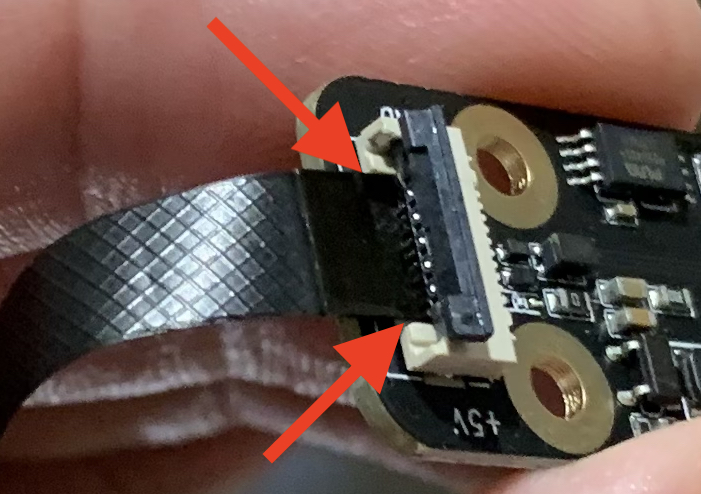

Zorg ervoor dat de camerakabel correct in de connector is geïnstalleerd.

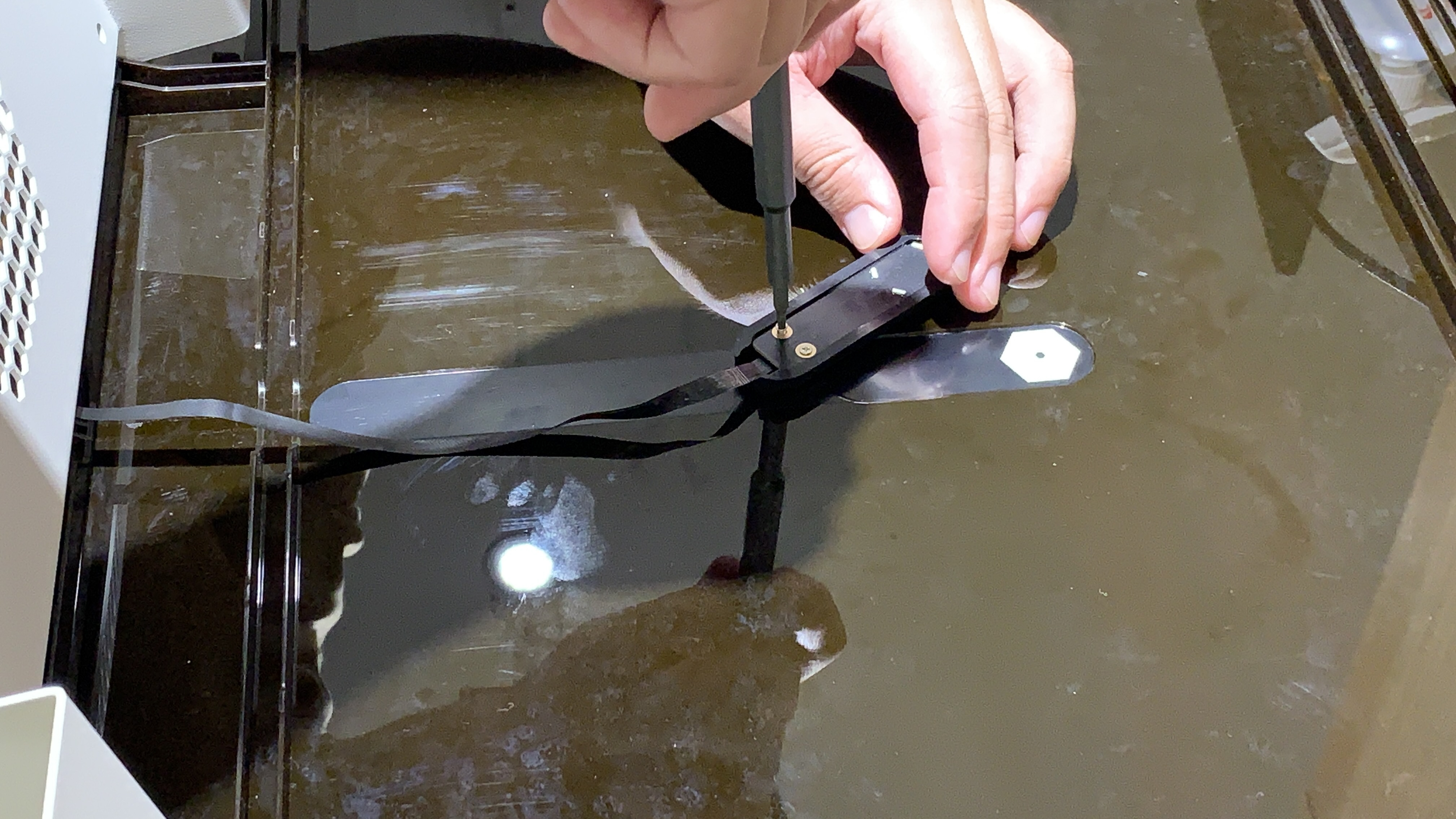

Stap 13 - Bevestig de cameramodule op de cameramoduleprint

Draai de drie schroeven vast.

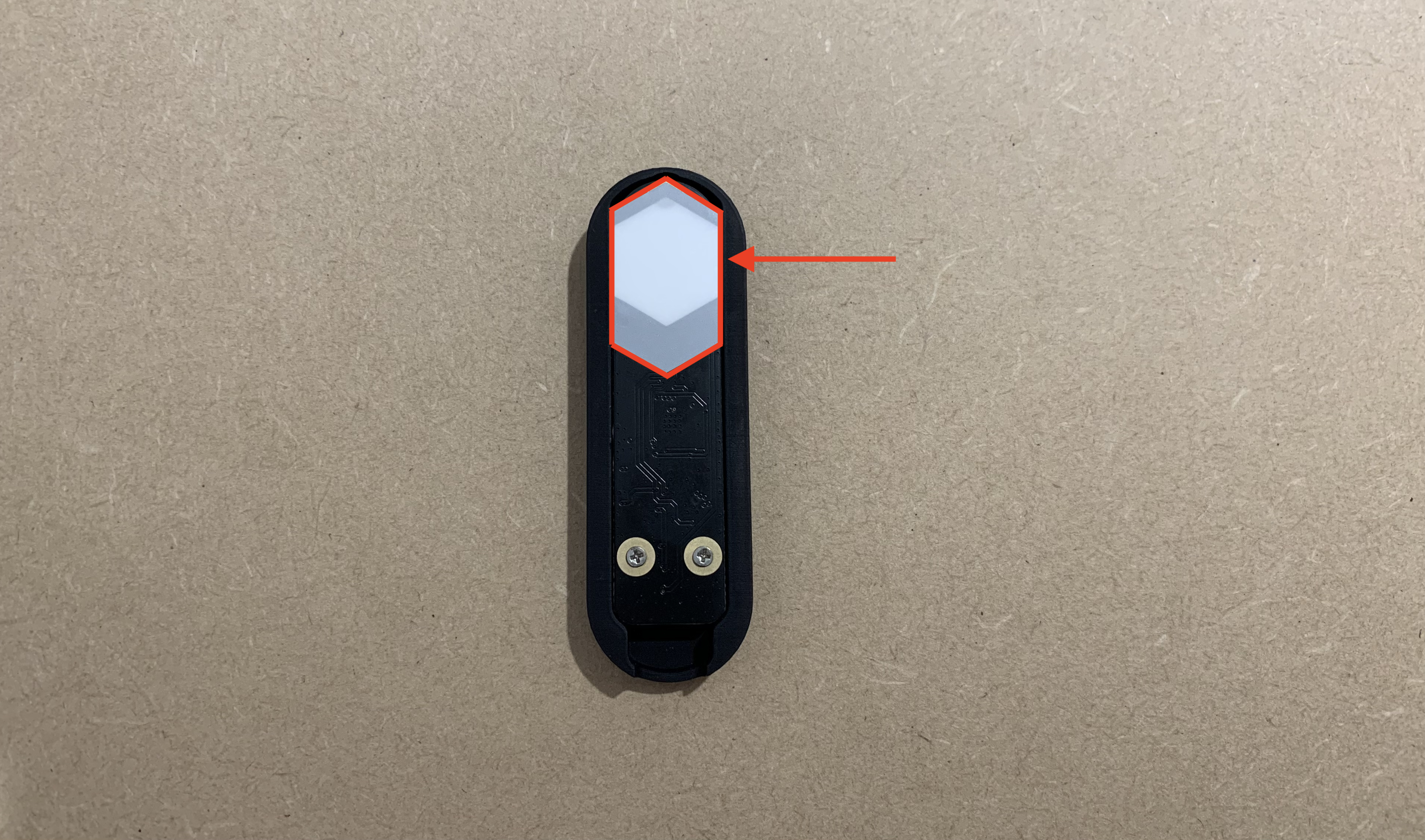

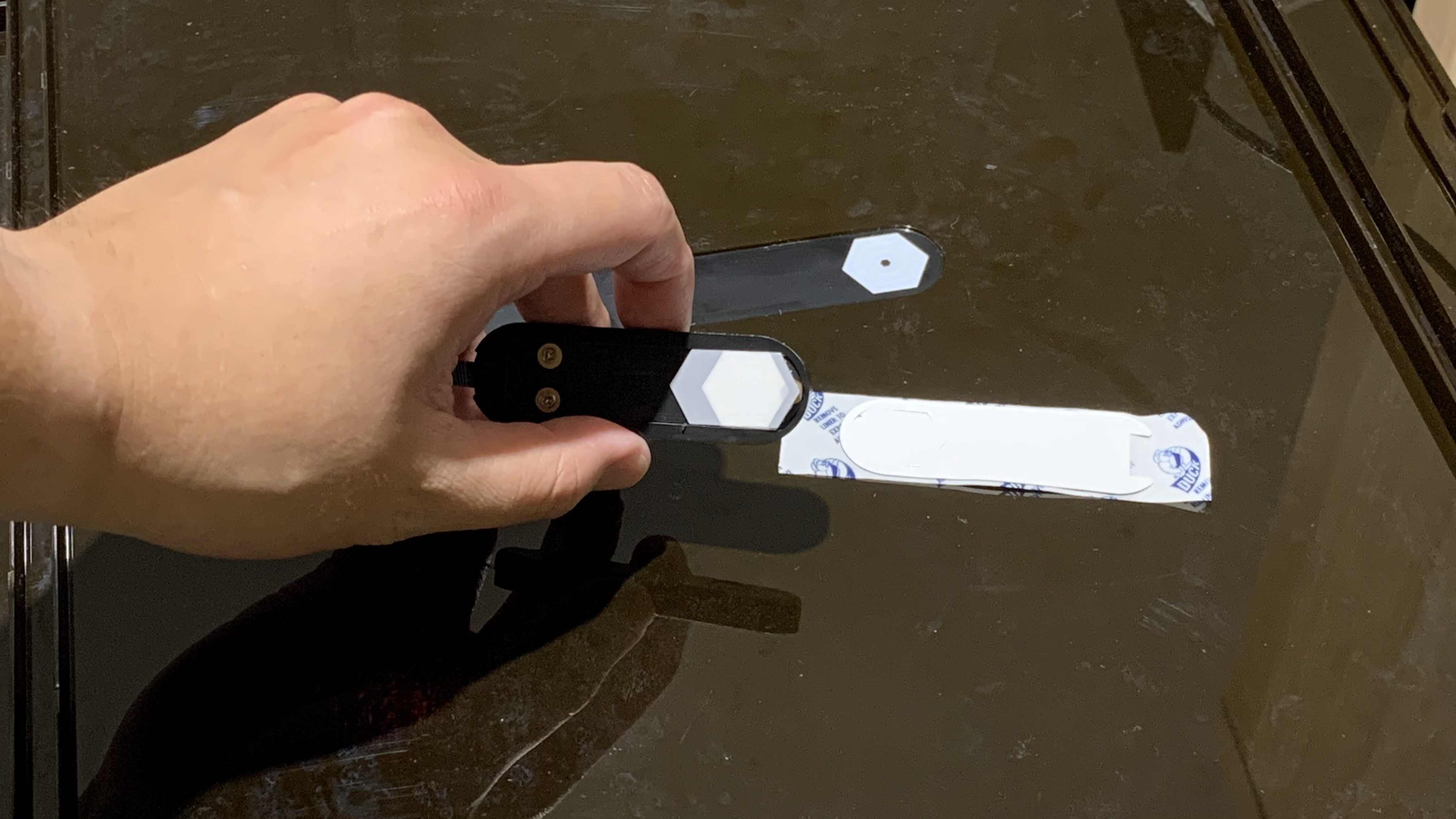

Bevestig de nieuwe lichtgeleidingsprint op de cameramodule.

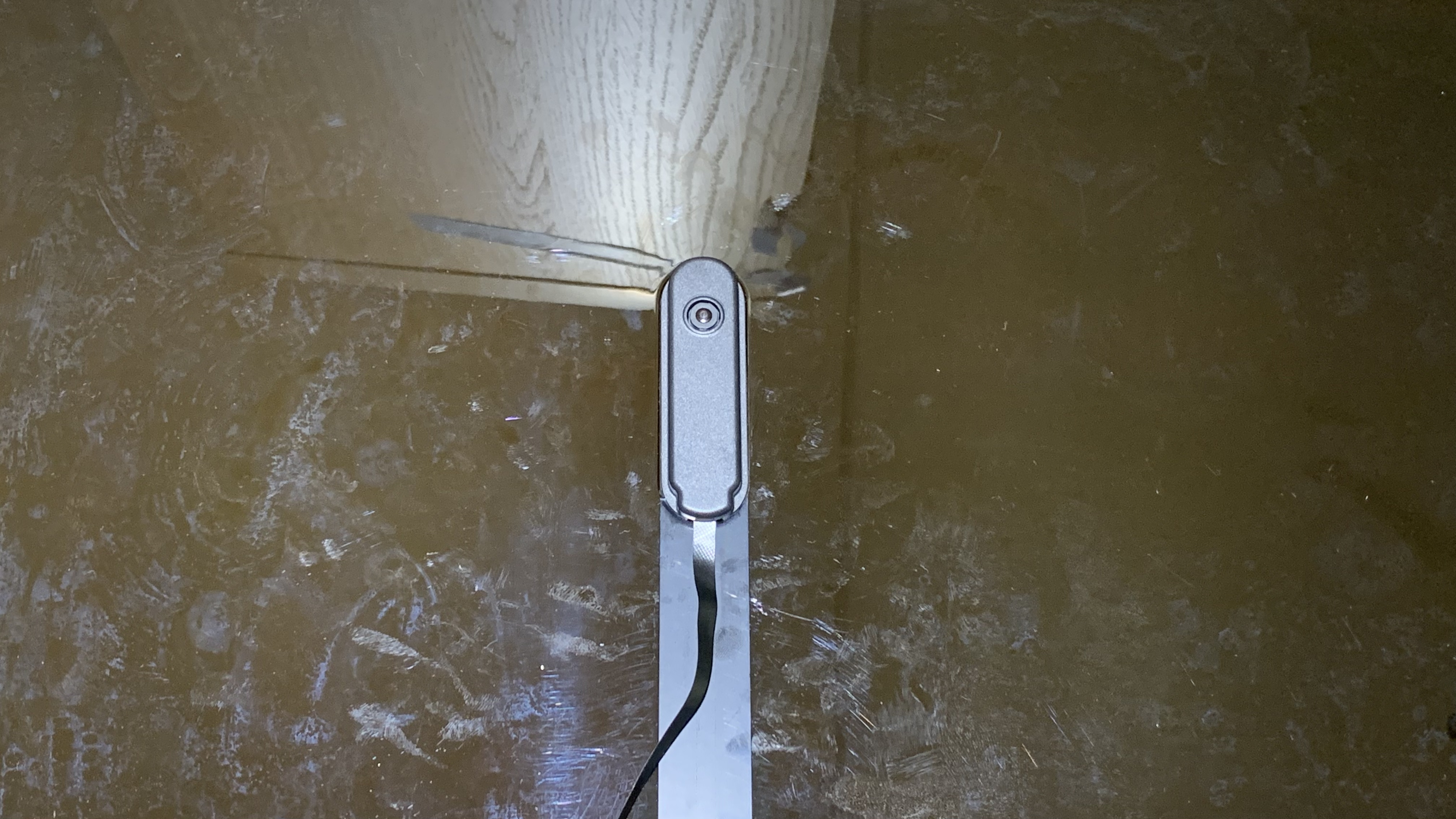

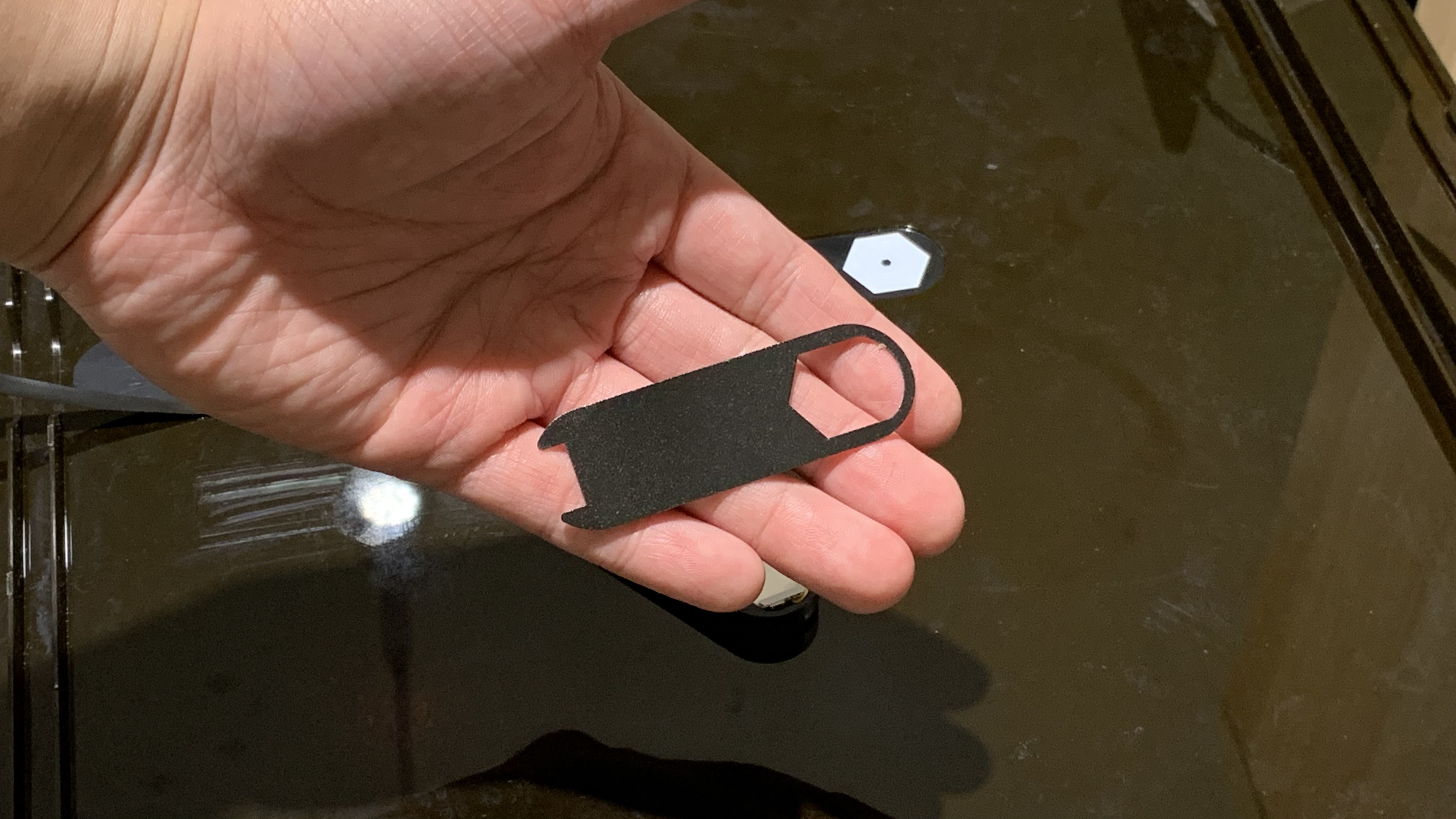

Gebruik de tape om de cameramoduleprint op het deksel te bevestigen.

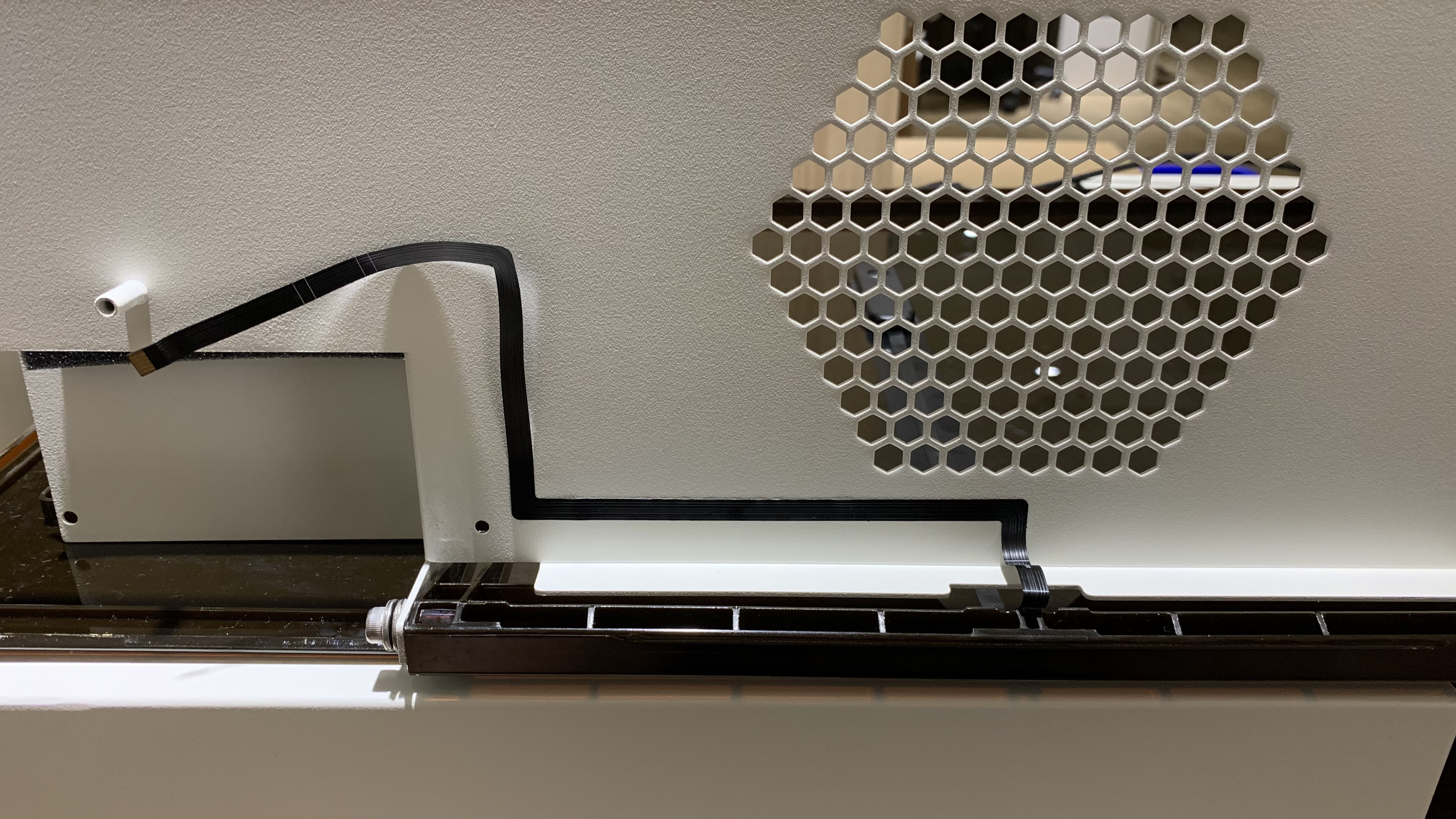

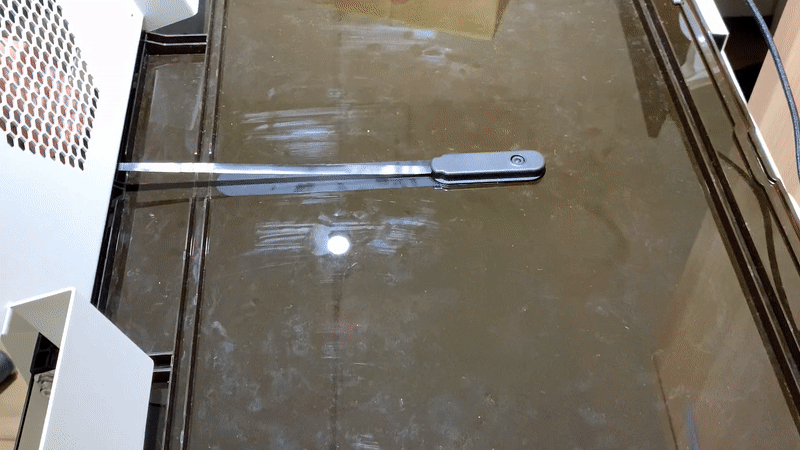

Stap 14 - Plak de camerakabel

U kunt deze stap overslaan als de kabel niet wordt vervangen.

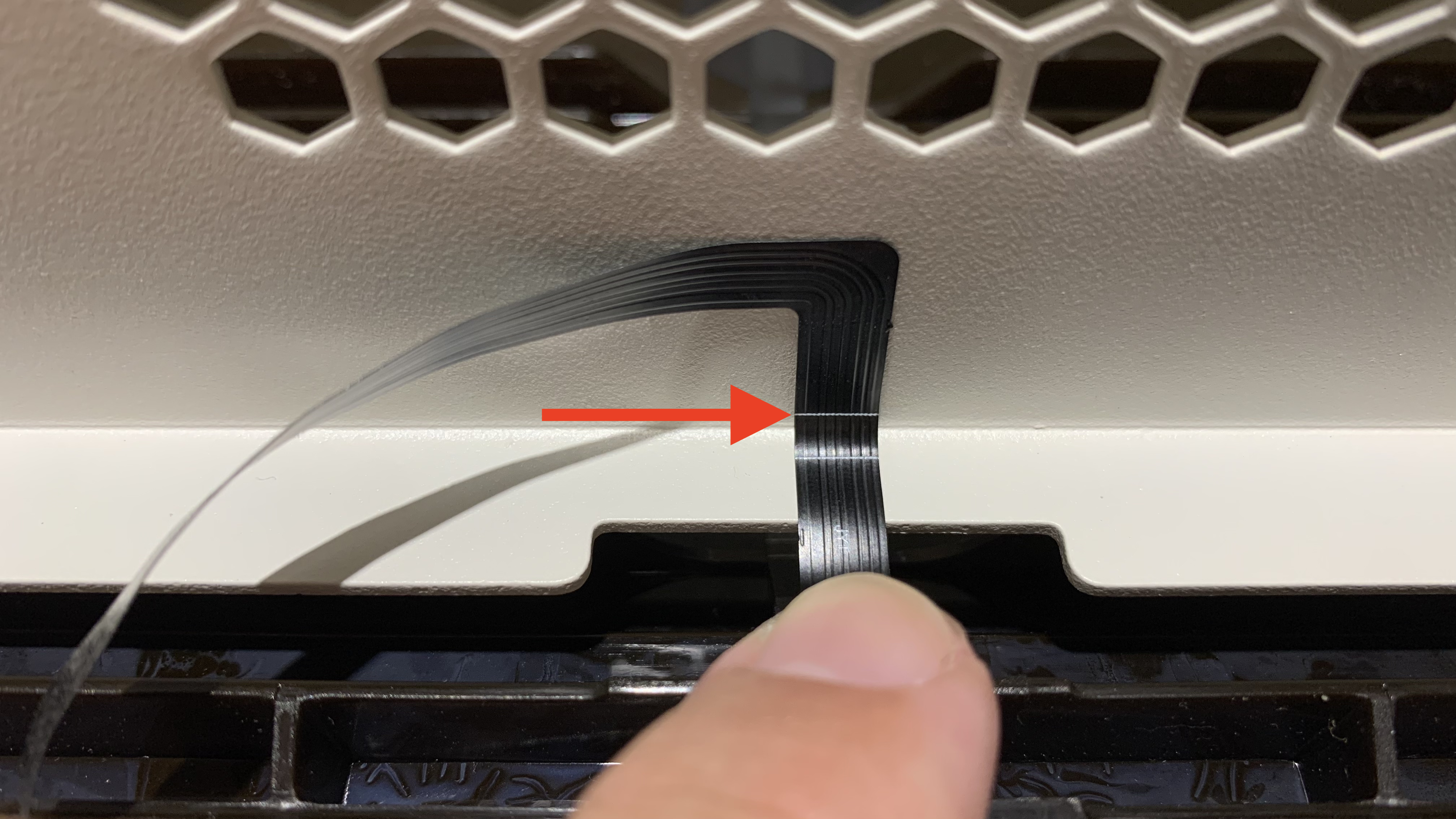

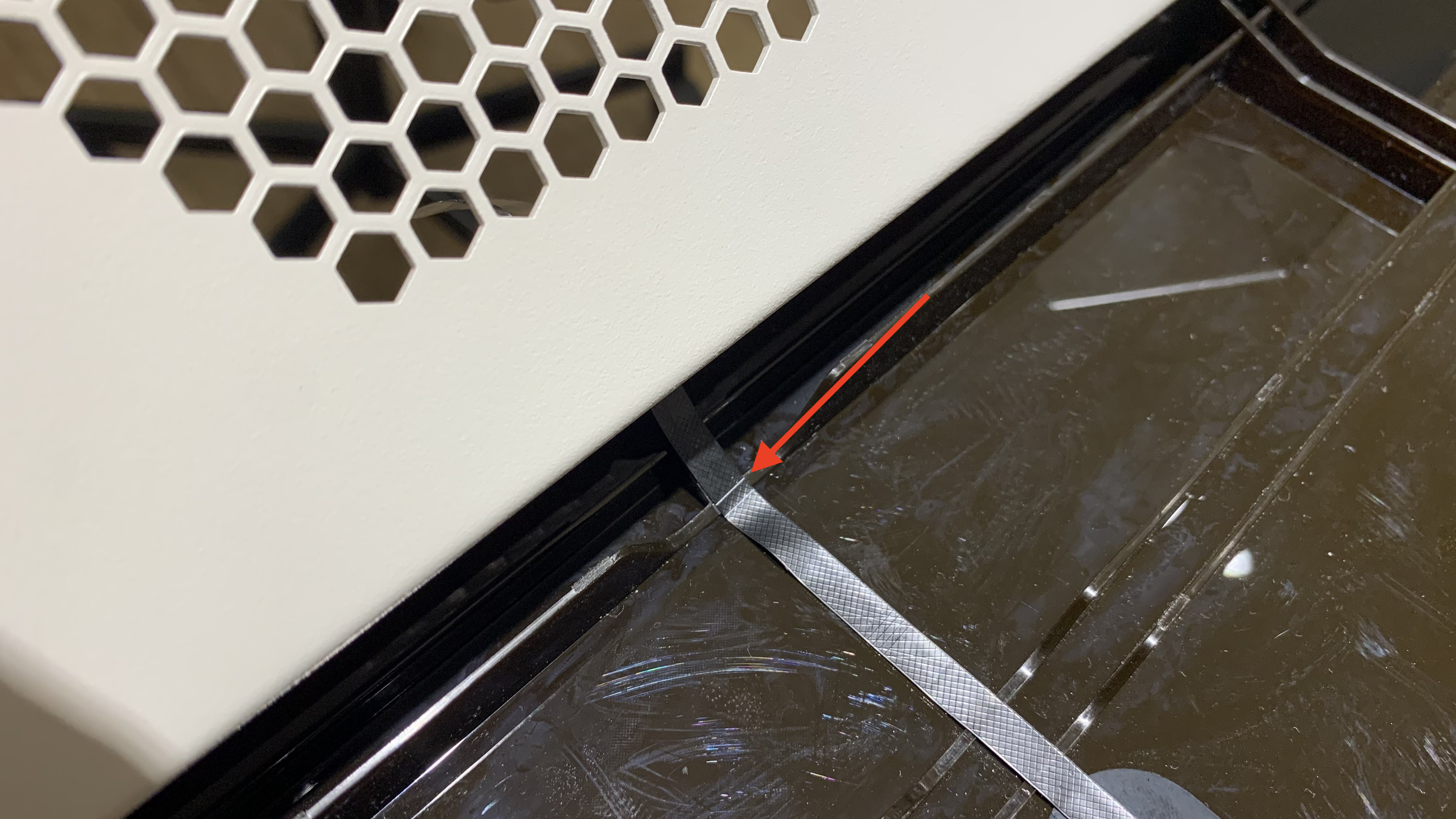

De twee witte lijnen geven de buigpositie aan.

Stap 15 - Plaats de plaat en het deurklepje aan de bovenkant

Laat voldoende ruimte over om met uw handen te kunnen werken.

Stap 16 - Sluit de camerakabel aan op het moederbord

Let op: het metalen oppervlak van de camerakabel moet naar het moederbord gericht zijn.

Het metalen oppervlak van de camerakabel:

Het metalen oppervlak moet naar het moederbord gericht zijn:

Plaats de kabel:

Vergrendel de clip:

Stap 17 - Sluit de motorkabel aan

Stap 18 - Duw de plaat terug en draai de schroeven vast

T8-schroef x 8 stuks

Stap 19

Na het voltooien van bovenstaande stappen is de camerakabel succesvol vervangen. Aangezien de afdekking en de camera zijn verplaatst, dient u als laatste stap de camerakalibratie uit te voeren voordat u de machine weer in gebruik neemt.
U kunt deze pagina raadplegen: Camerakalibratie.
