Ador - Vervanging van het moederbord

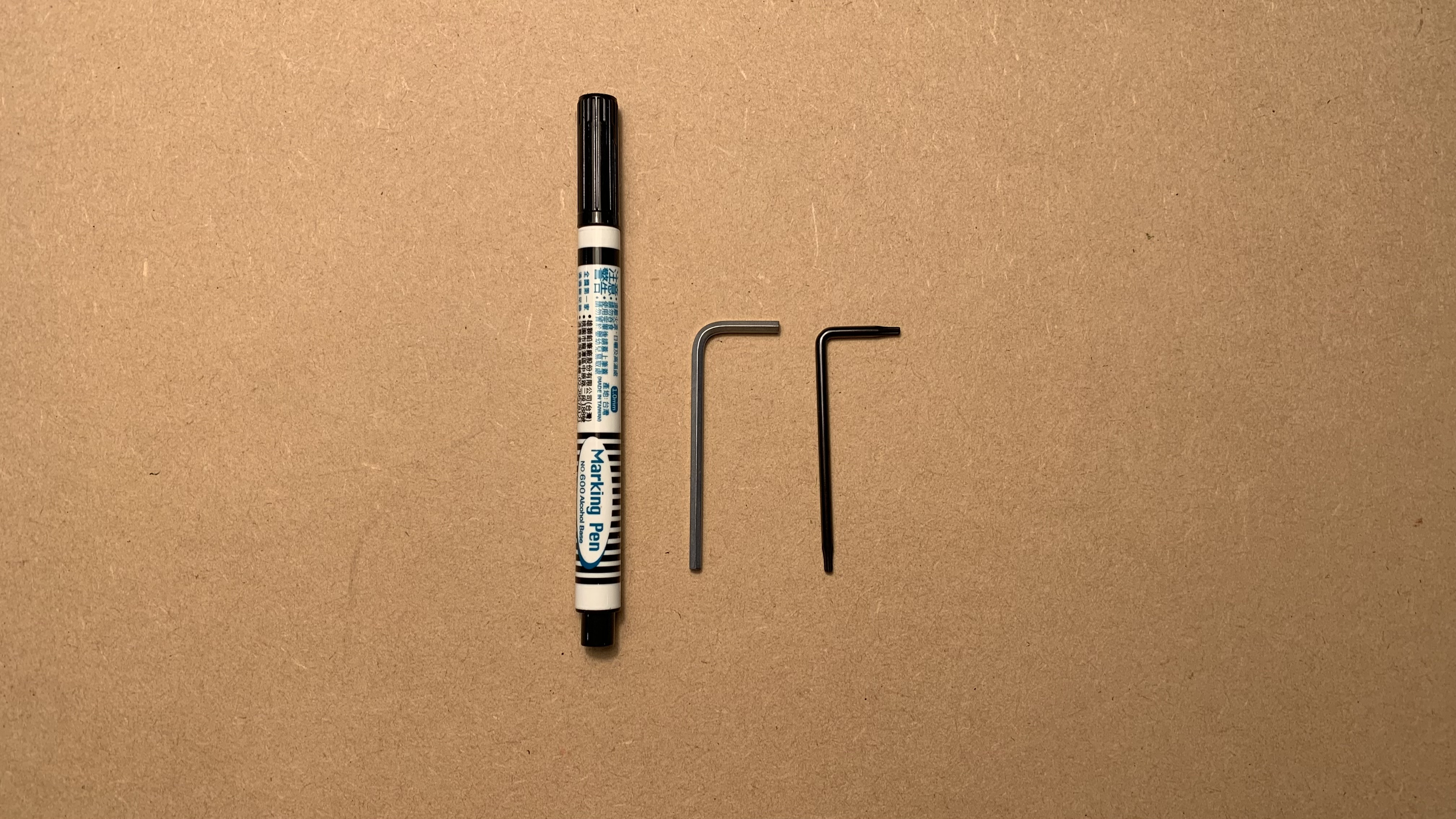

Gereedschap

1. Torx T8 schroevendraaier
2. 2.5mm inbussleutel
3. Markeerstift of gekleurde tape

Stap 1 - Schakel de machine uit en koppel de voedingskabel los

Stap 2 - Draai deze schroeven op de plaat los

T8 schroef x 8 stuks (De plaat en de deurkap zijn met elkaar verbonden.)

Stap 3 - Schuif de plaat en deurkap iets naar voren

Stap 4 - Ontkoppel de motorkabel

Na het ontkoppelen van deze kabel is het eenvoudiger om de camerakabel te verwijderen.

Stap 5 - Ontkoppel de camerakabel

Let op: er zit een klemmetje op de kabel. Open het klemmetje om de camerakabel te verwijderen.

Klemmetje vergrendeld:

Klemmetje geopend:

Trek de kabel eruit:

Stap 6 - Verwijder de plaat en deurkap

Stap 7 - Markeer de positie van de 38-pins lintkabel met een stift of tape

Stap 8 - Ontkoppel de kabels aan de rechterkant van het moederbord

Je kunt een foto maken voor het geval je de positie van de kabels vergeet.

Stap 9 - Verwijder de schroeven van het moederbord

3mm inbusschroef x 4 stuks

Stap 10 - Verwijder de 38-pins lintkabel van de plaat

Let op: er zit tape op de achterkant van de kabel.

Trek het moederbord er onder een hoek van 45 graden uit.

Deze kabel moet op het vergrendelingsmechanisme worden gedrukt om verwijderd te worden.

Verwijder alle kabels.

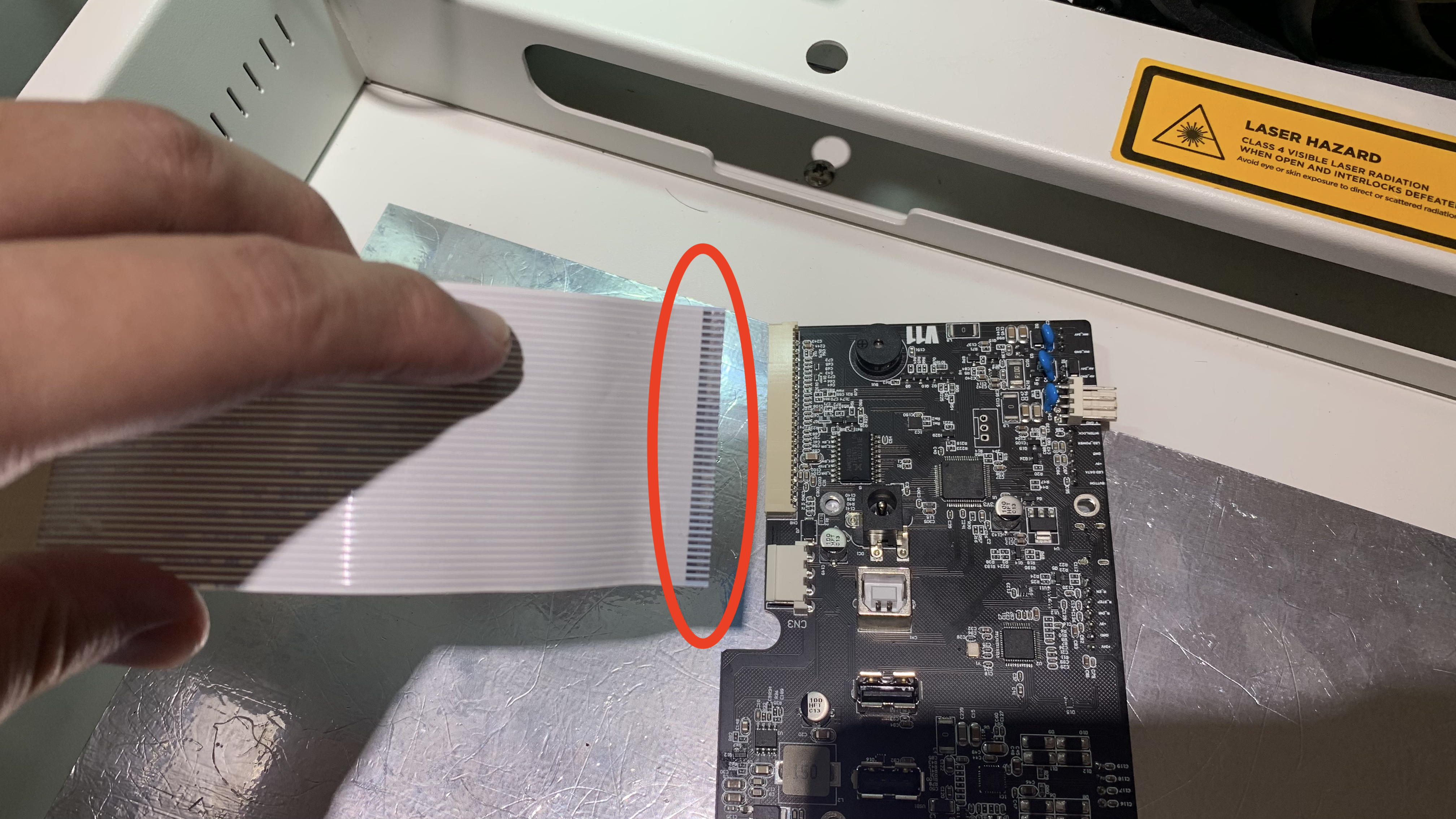

Stap 11 - Steek de 38-pins lintkabel in het nieuwe moederbord

Let op: de aansluitpinnen moeten naar boven gericht zijn.

Stap 12 - Sluit de kabels aan en plaats het moederbord terug

Let op dat u geen kabels vouwt.

Stap 13 - Draai de schroeven van het moederbord vast

Stap 14 - Sluit alle kabels aan, behalve de camerakabel en motorkabel

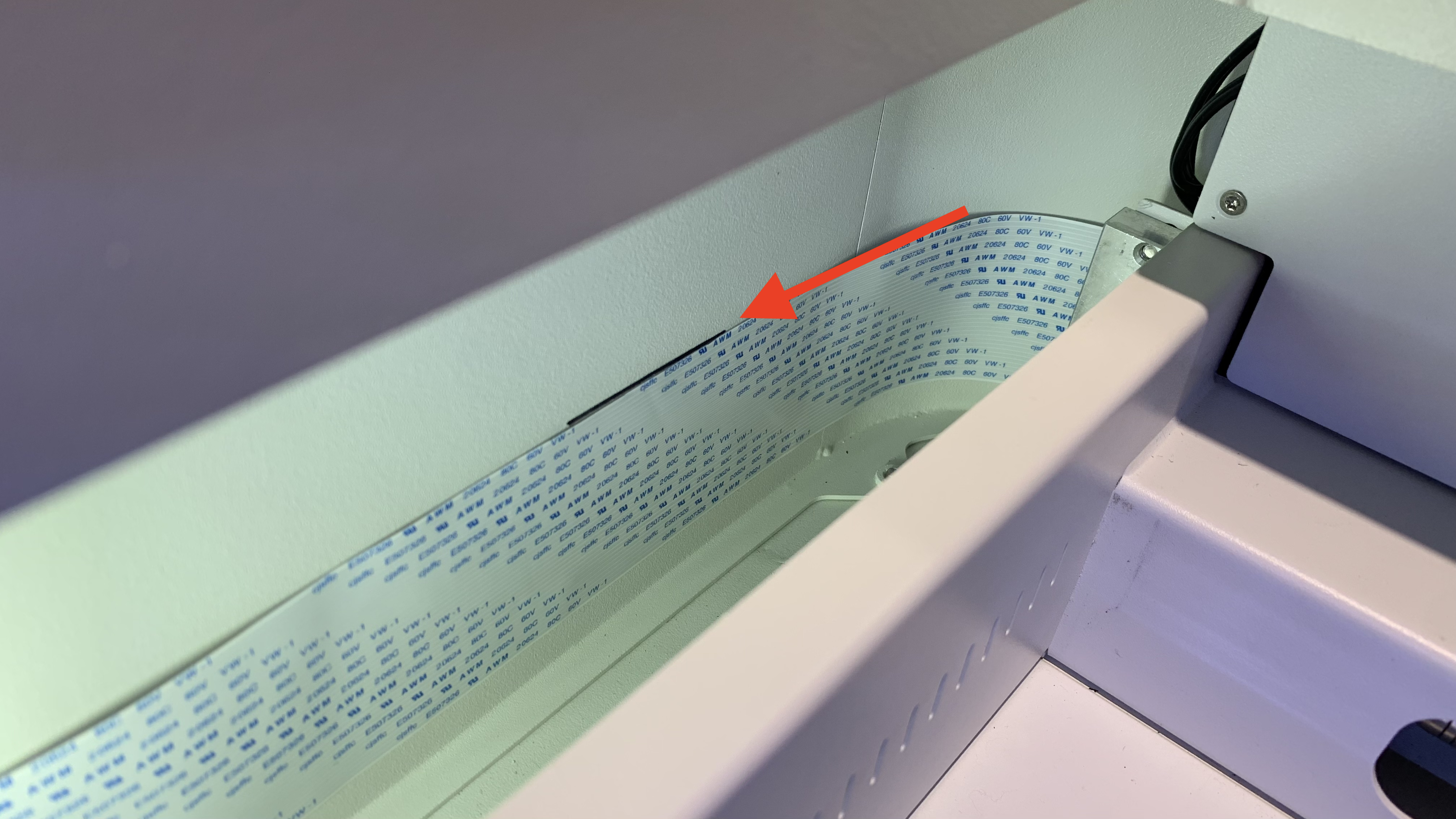

Stap 15 - Bevestig de 38-pins lintkabel

Lijn de bovenkant van de lintkabel uit met de onderrand van de markering en plak deze langs de linkerbovenhoek aan de linkerkant van de plaat.

Stap 16 - Plaats de plaat en het deksel van de deur terug

Laat voldoende ruimte over zodat u er met uw handen bij kunt.

Stap 17 - Sluit de camerakabel aan op het moederbord

Let op: het metalen oppervlak van de camerakabel moet naar het moederbord gericht zijn.

Het metalen oppervlak van de camerakabel:

Het metalen oppervlak moet naar het moederbord gericht zijn:

Steek de kabel in:

Vergrendel de clip:

Stap 18 - Sluit de motorkabel aan

Stap 19 - Duw de plaat terug en draai de schroeven vast

T8 schroef x 8 stuks

Stap 20

Na het voltooien van bovenstaande stappen is de deurkap succesvol vervangen. Aangezien de deurkap en camera zijn verplaatst, voer als laatste stap de camerakalibratie uit voordat u de machine weer in gebruik neemt.
U kunt deze pagina raadplegen: Camerakalibratie
