Ador - Vervanging van de Z-as besturingskaart

Benodigdheden:

Zelf te verzorgen:
Kruiskopschroevendraaier

Stap 1

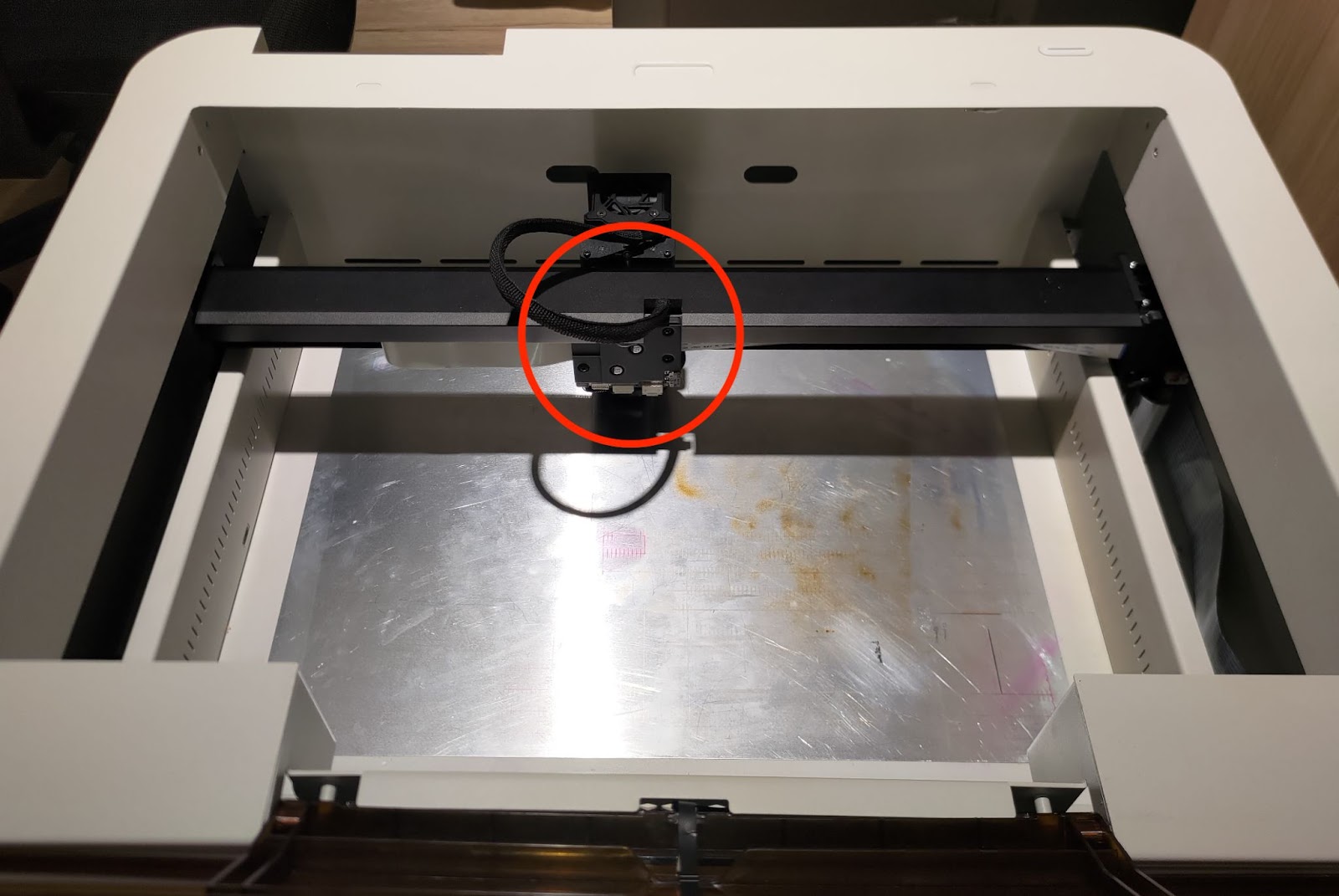

Lokaliseer de printplaat aan de achterkant van de moduleadapter.

Stap 2

Ontkoppel de drie kabels zoals aangegeven in de onderstaande afbeelding.

Stap 3

Draai de drie schroeven los met een kruiskopschroevendraaier. De zwarte afdekplaat kan dan worden verwijderd.

Stap 4

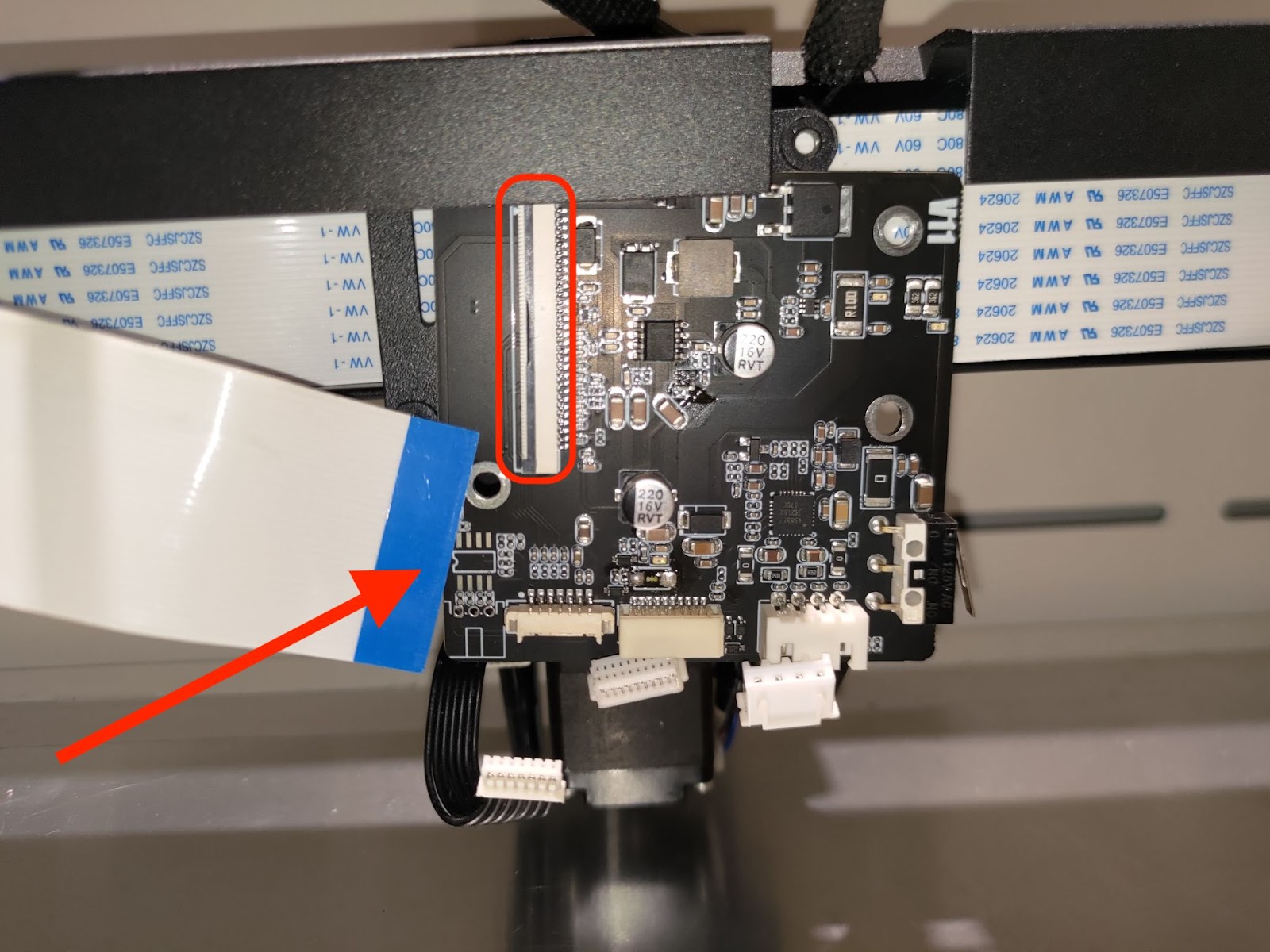

Verwijder deze kabel door de omcirkelde connector te openen en de platte kabel eruit te trekken zoals aangegeven.

Stap 5

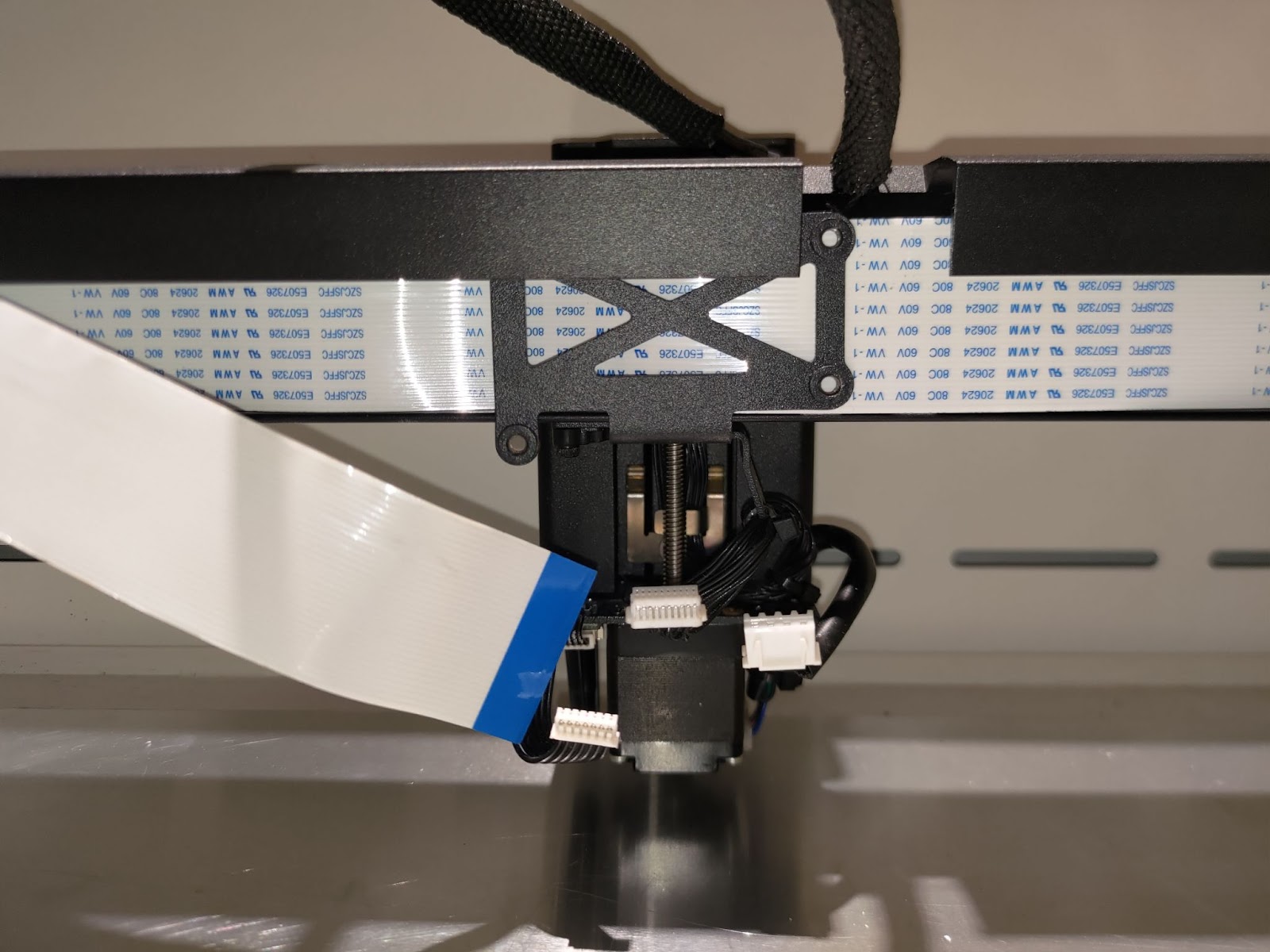

De oude printplaat is nu volledig verwijderd.

Stap 6

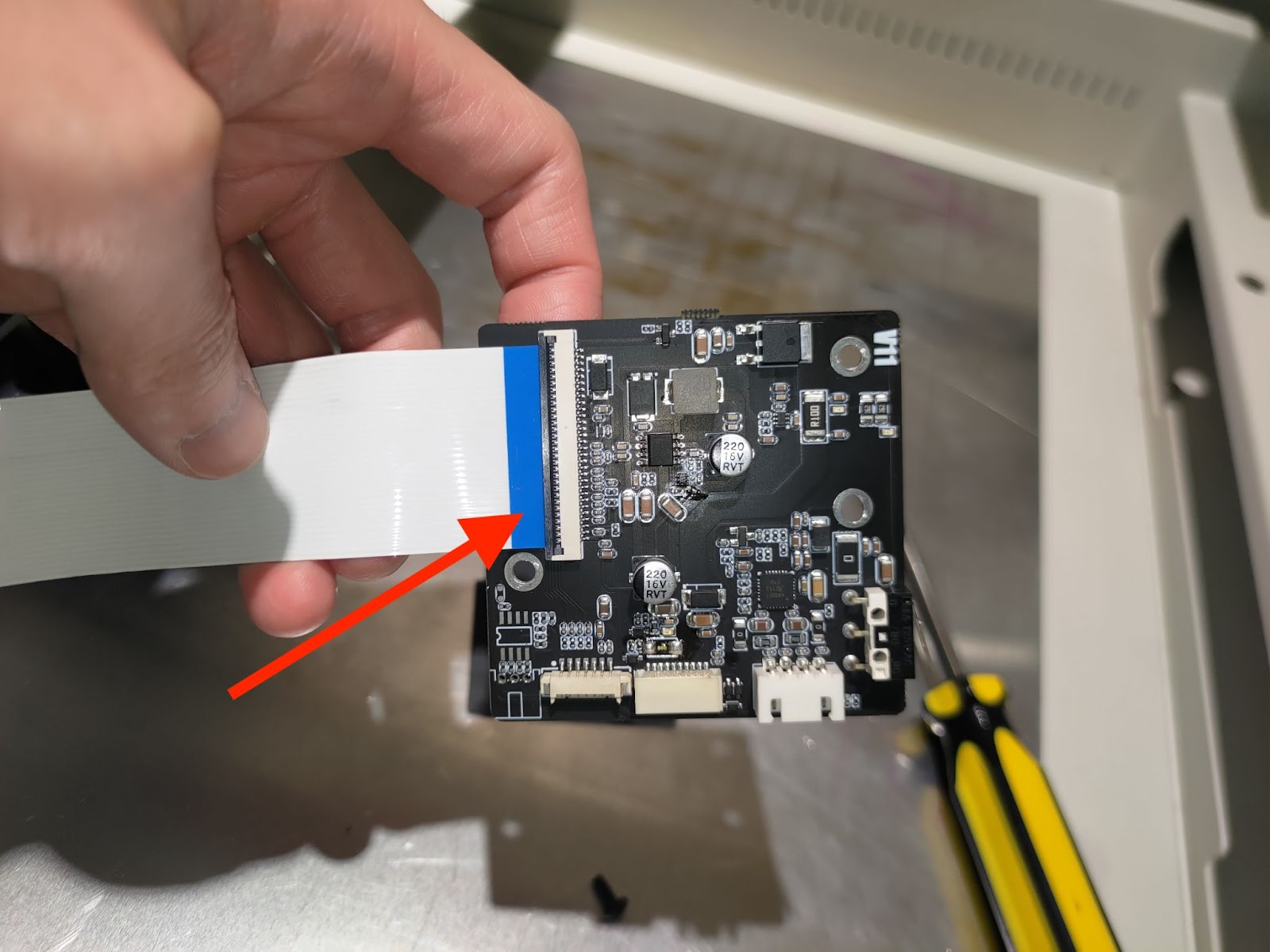

Sluit de platte kabel aan op de nieuwe printplaat.

Stap 7

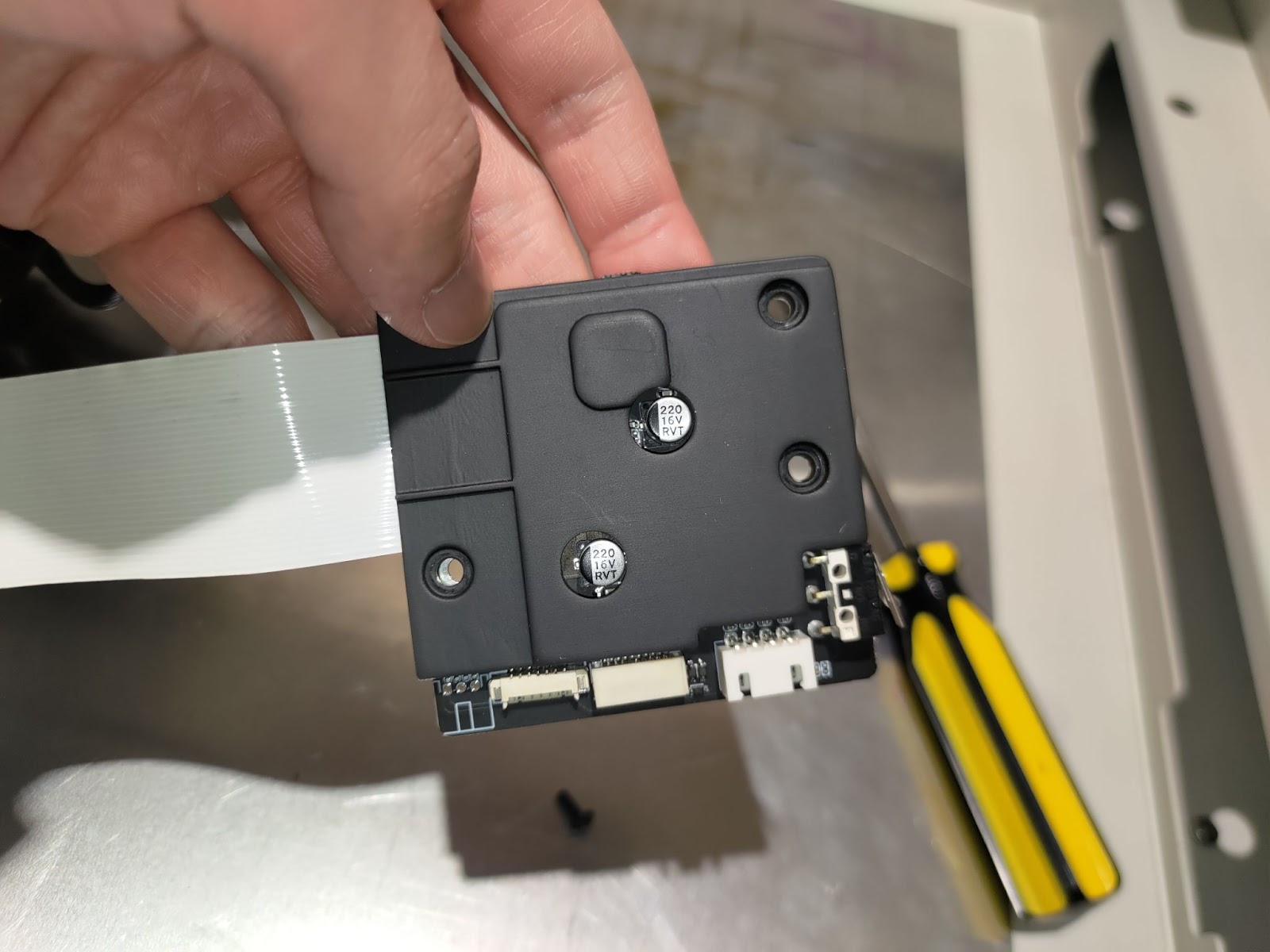

Plaats de afdekplaat terug op zijn positie.

Stap 8

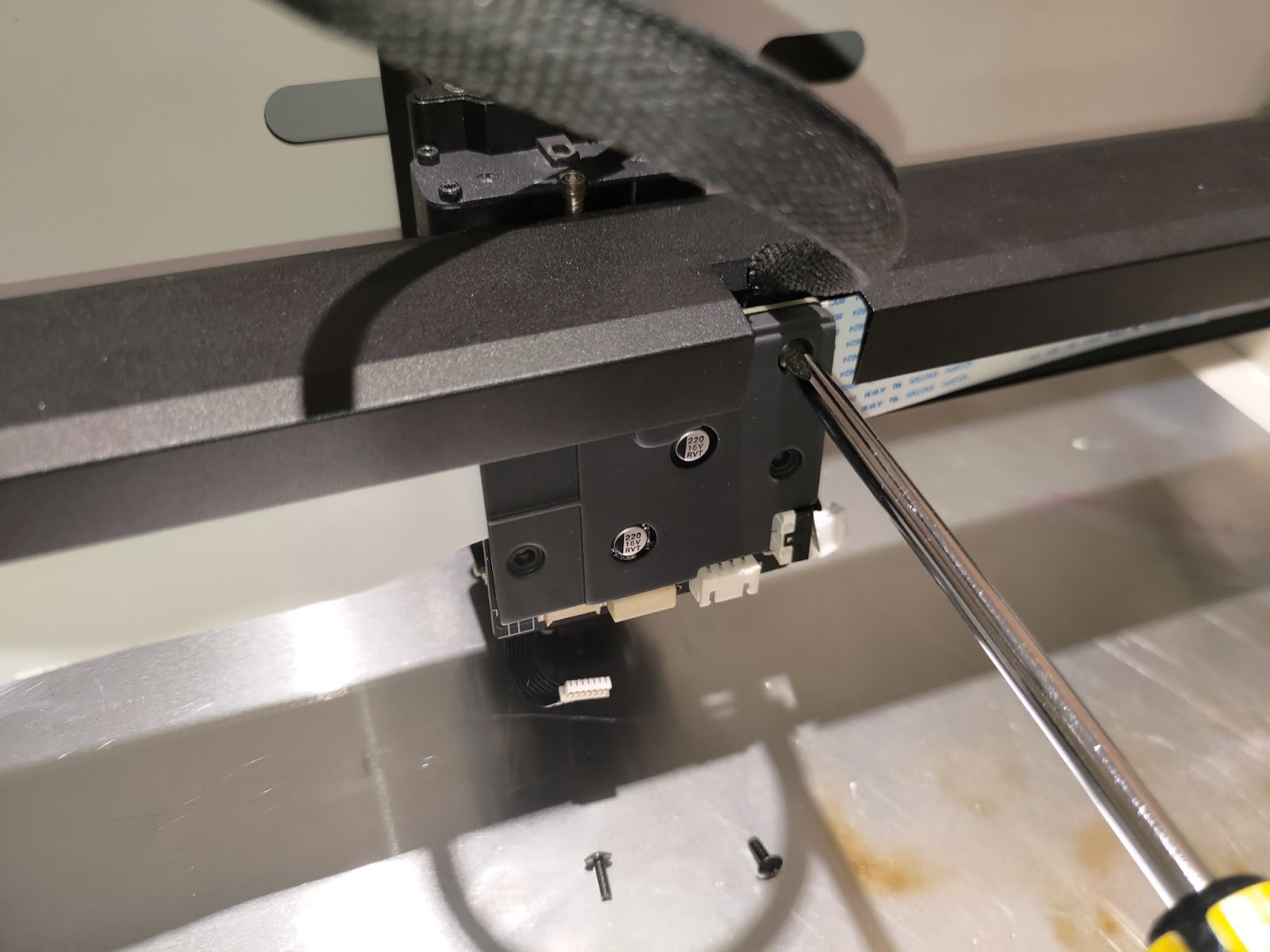

Schroef de drie schroeven weer vast om de printplaat en de afdekplaat te bevestigen.

Stap 9

Sluit deze kabels opnieuw aan.
