Ador - Vervanging van het touchscreen – FLUX Help Center

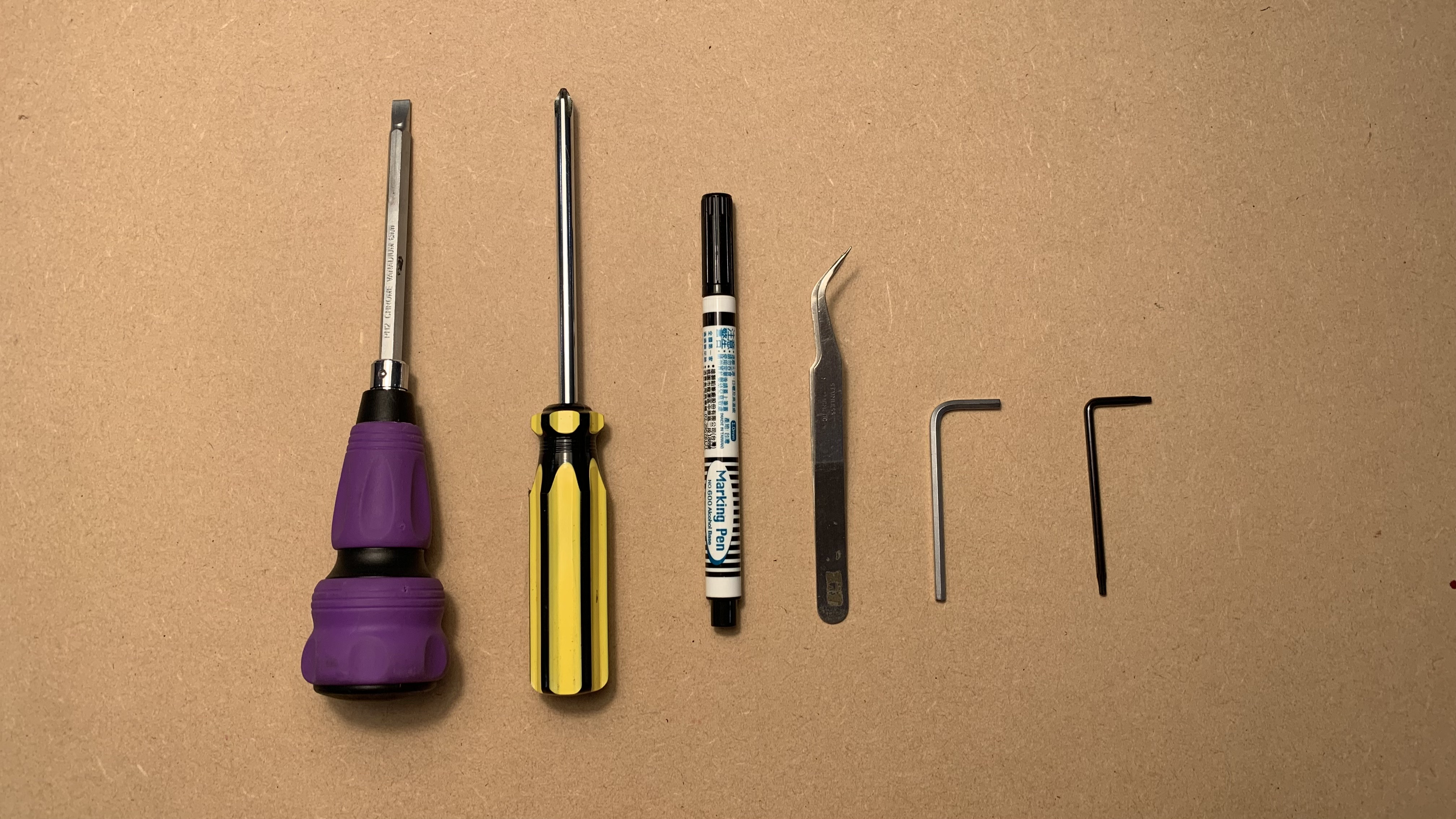

Gereedschap

1	Torx T8 schroevendraaier
2	3mm inbussleutel
3	Kruiskopschroevendraaier
4	Markeerstift
5	Schraper of platte schroevendraaier
6	Pincet

Stap 1

Schakel de machine uit, verwijder het netsnoer en kantel de machine.

Stap 2

Markeer de rubberen voet en schroef die zich dicht bij de USB-poort bevinden.
Het markeren is nodig omdat de schroef van deze voet korter is dan de andere en op dezelfde positie moet blijven.

Stap 3

Draai deze schroeven aan de onderkant los.
(T8 schroef x 6 stuks & 3mm inbusschroef x 4 stuks)

Stap 4

Keer de machine om en draai de zijschroeven los (T8 schroef x 2 stuks)

Stap 5

Markeer de schroefgaten aan beide zijden met een pen.
Het doel hiervan is om uzelf eraan te herinneren dat de gemarkeerde zijden naar het werkgebied gericht moeten zijn bij het monteren.

Stap 6

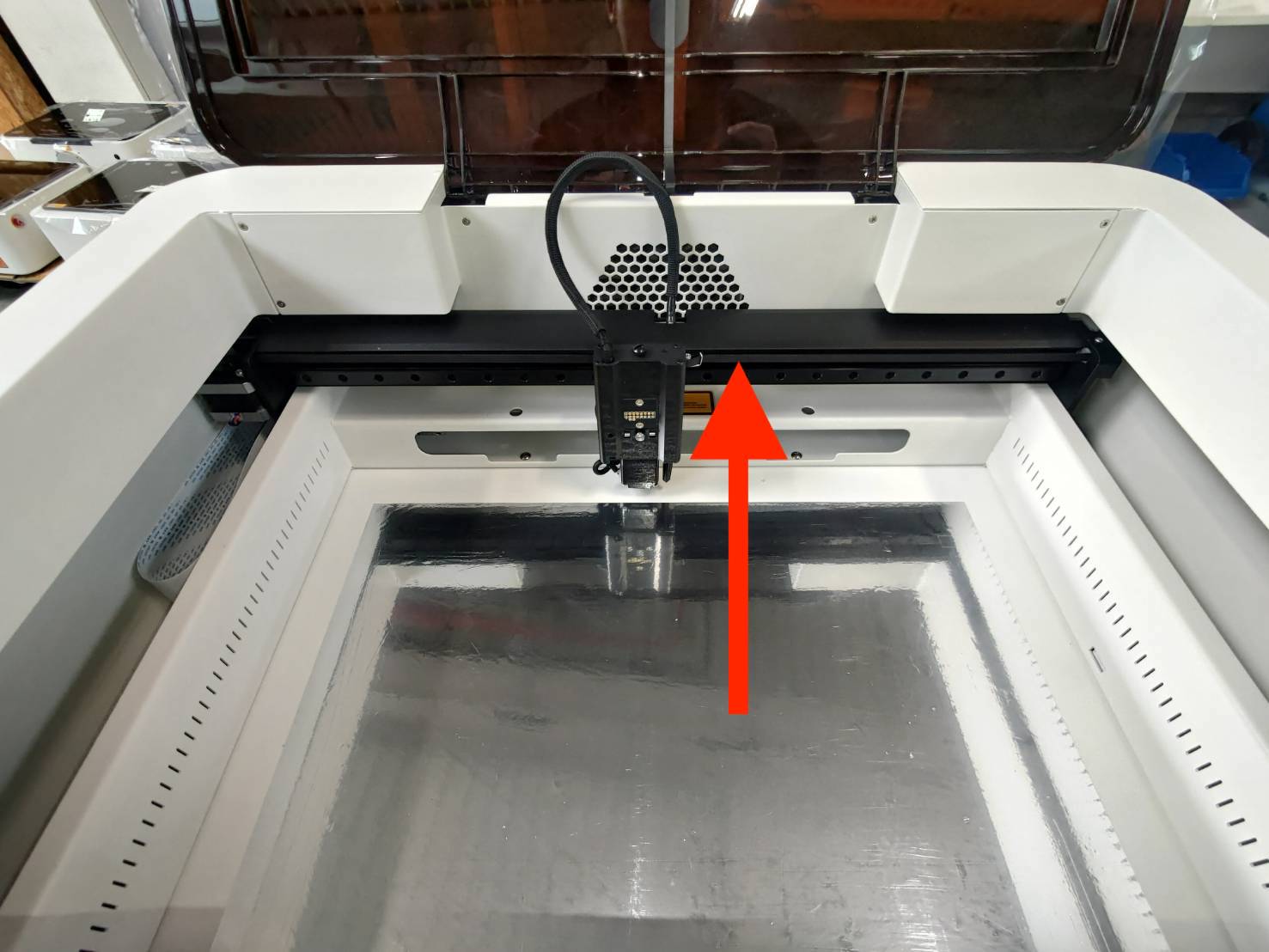

Schuif de modulehouder helemaal naar de ventilator toe.

Stap 7

Til het bovenste frame met beide handen op en plaats het op de steunpennen.
(Let op dat de kabels niet klem komen te zitten tussen de frames.)

Voorbeeld van een frame dat op de steunpennen rust:

Voorbeeldvideo van het optillen (De video is binnenin de machine opgenomen):

Stap 8

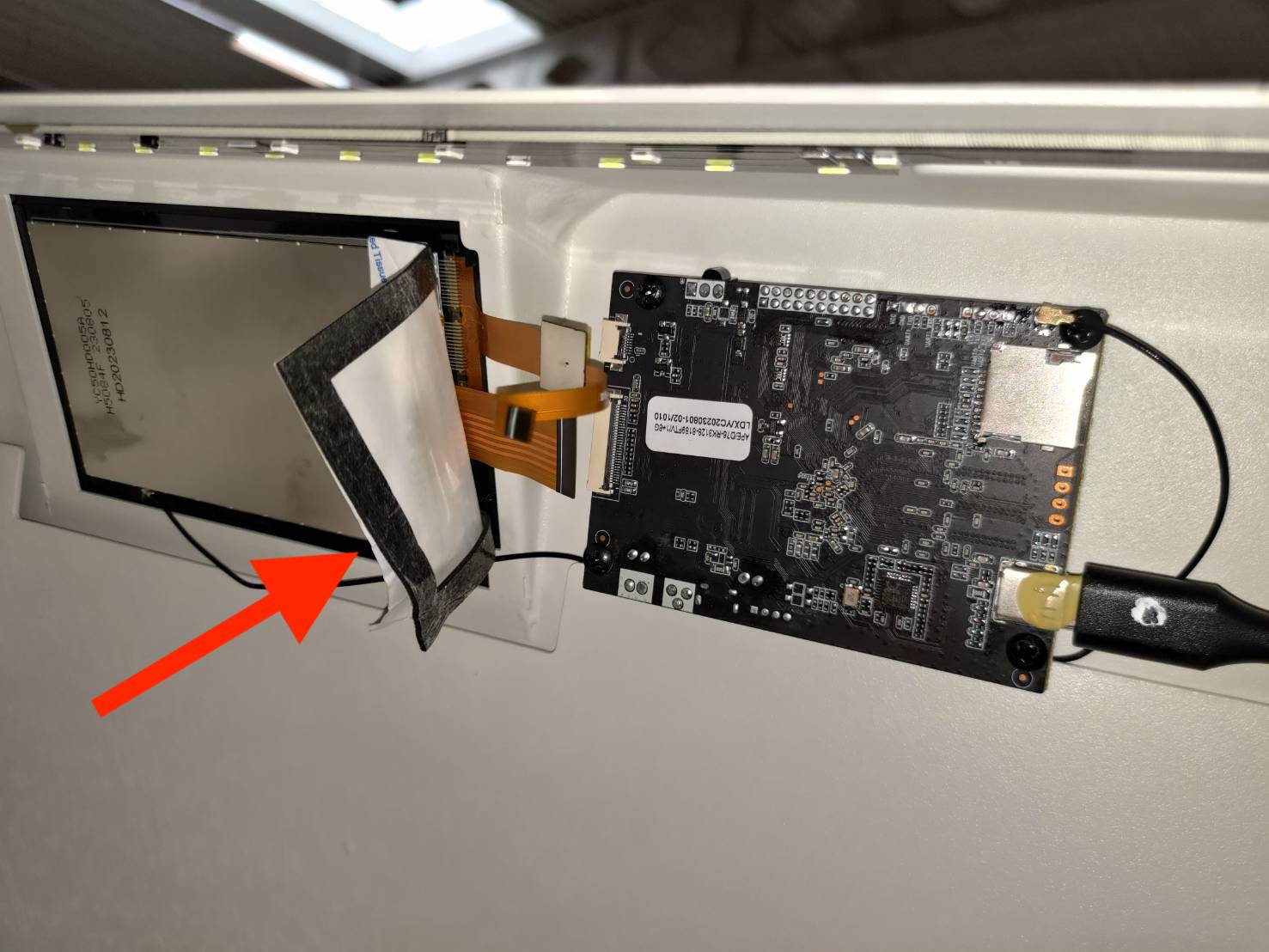

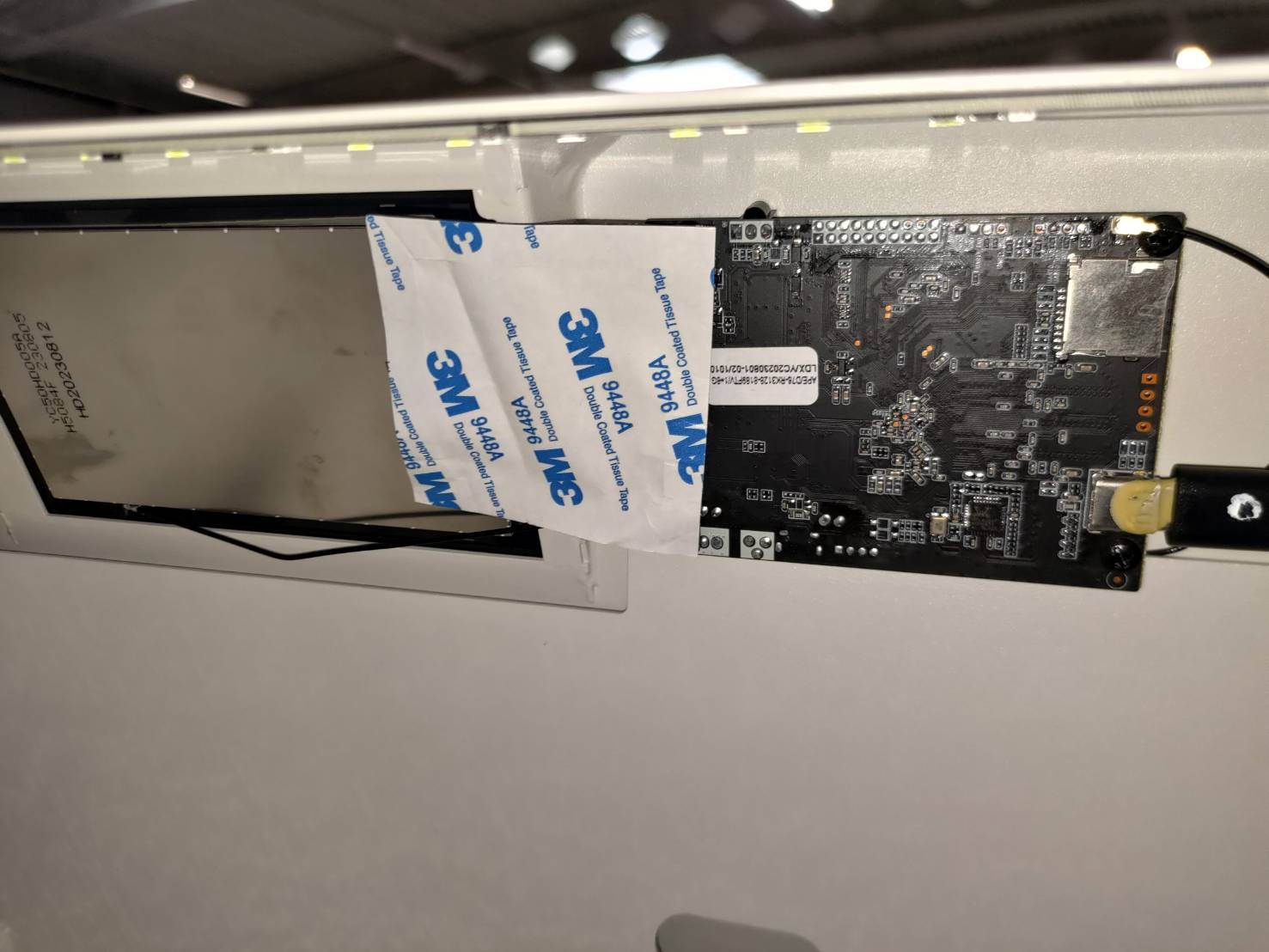

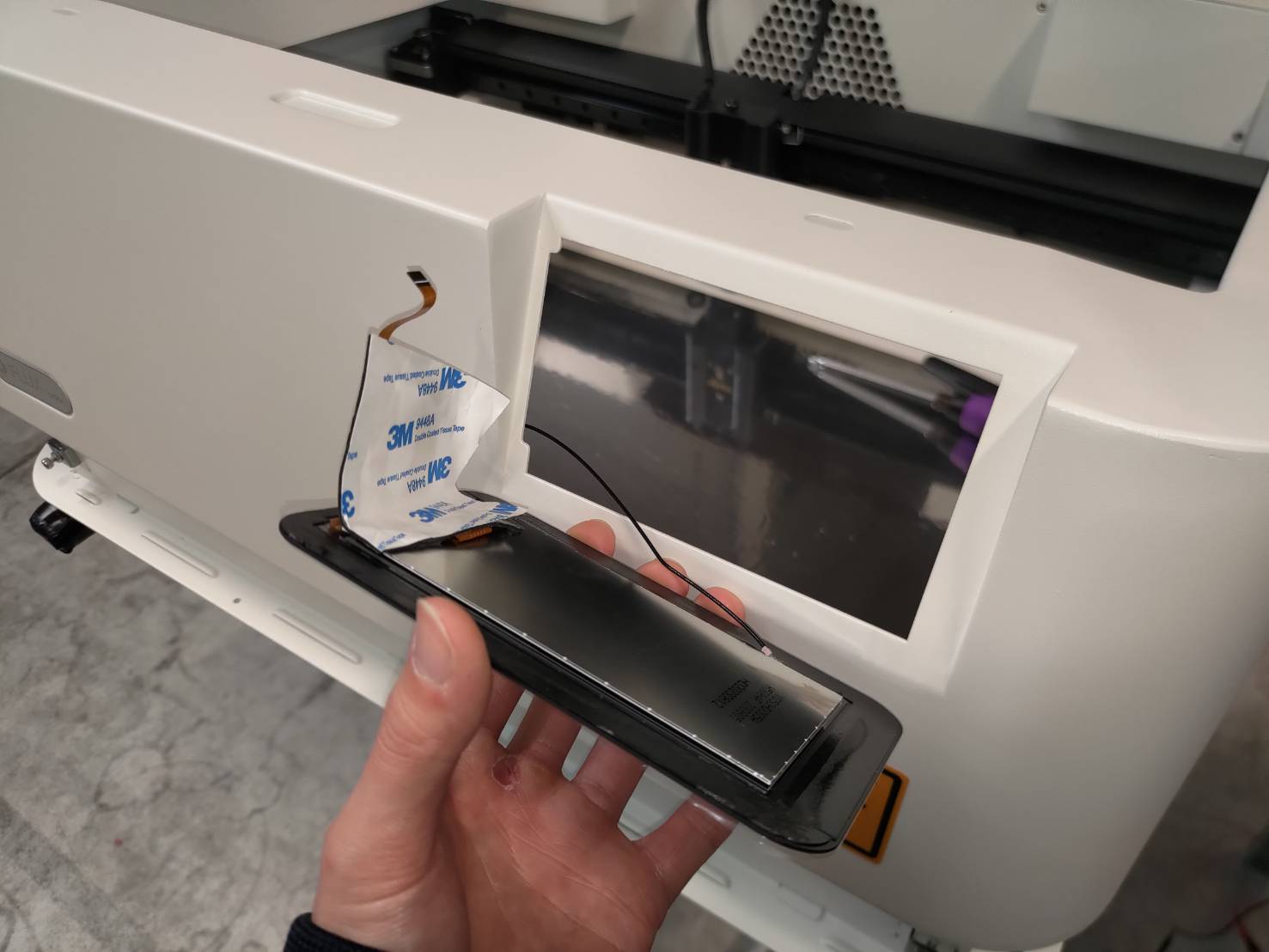

Vouw de 3M schuimtape naar het scherm toe.

Stap 9

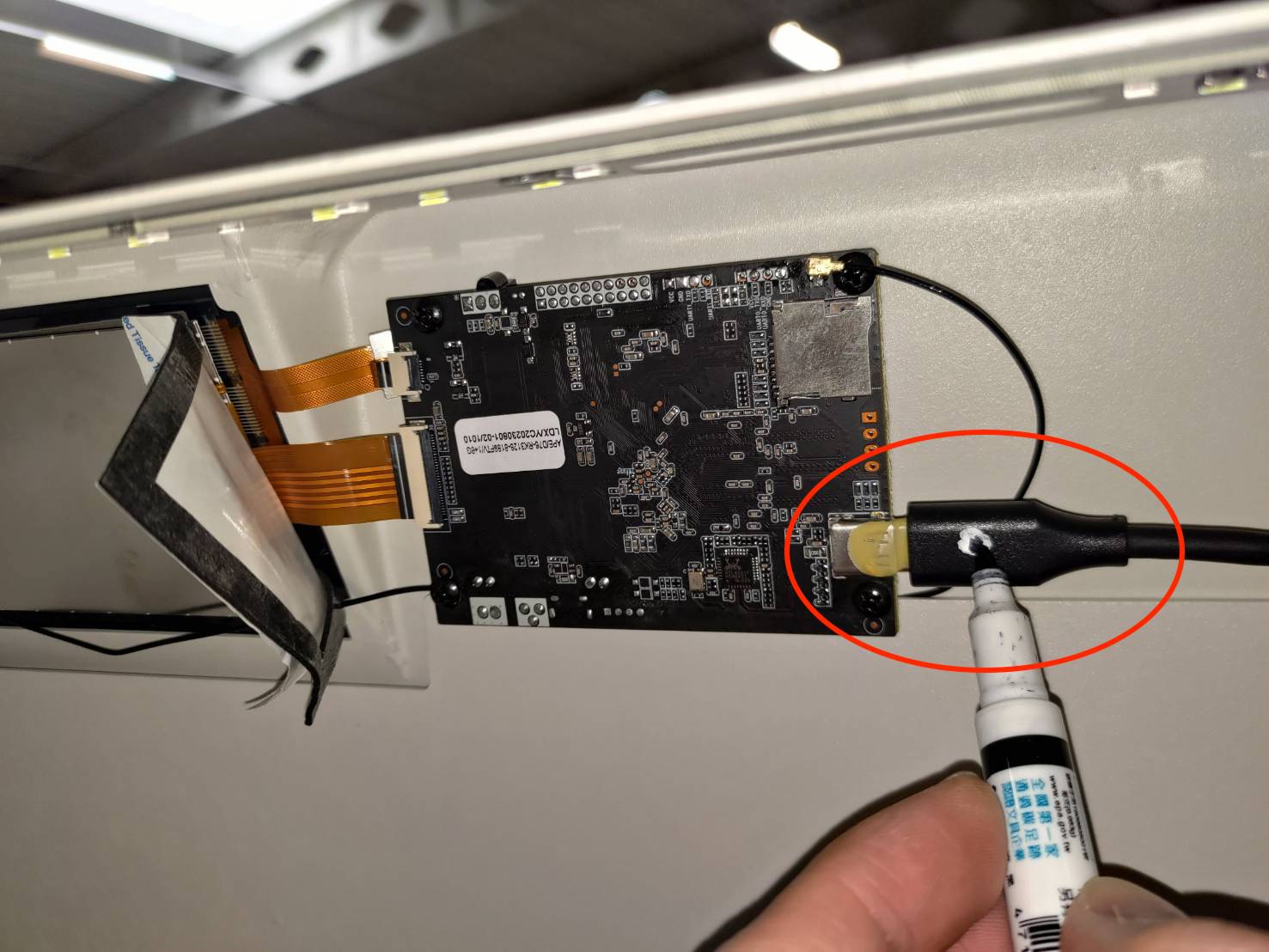

Markeer de USB-C kabel.
Dit is nodig omdat de USB-C in de juiste richting moet worden aangesloten. Door de kabel te markeren, weet u bij het monteren wat de oorspronkelijke richting was. (De gemarkeerde zijde moet naar het werkgebied gericht zijn.)

Stap 10

Maak een foto om de oorspronkelijke posities van alle kabels vast te leggen.
Het doel is om de posities van de kabels te onthouden, zodat u ze later correct kunt terugplaatsen.

Stap 11

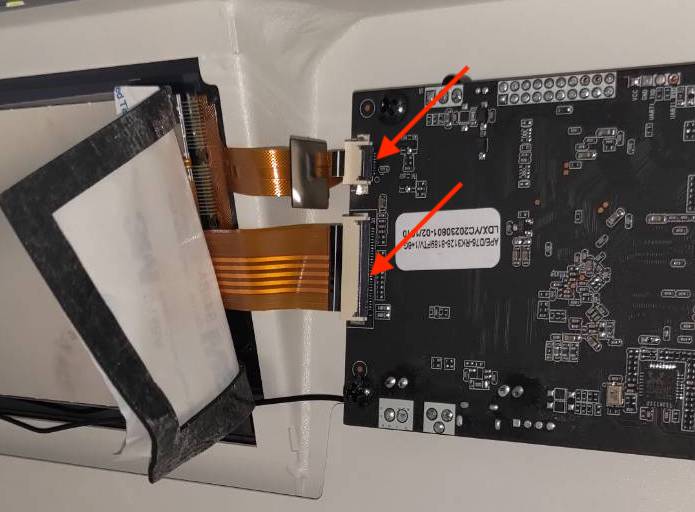

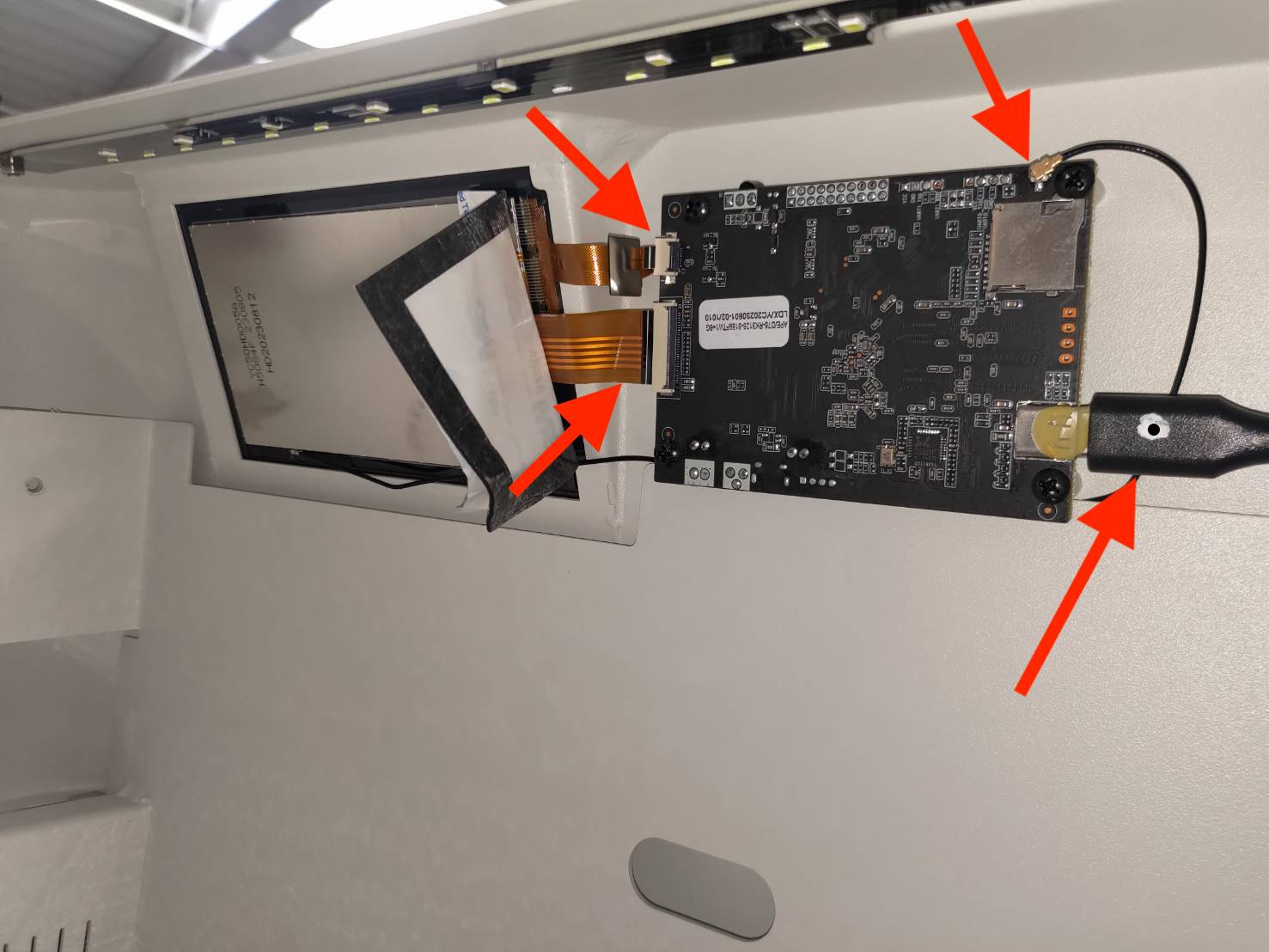

Verwijder de lintkabels, USB-C-kabel en wifi-antenne.
Let op: de lintkabels hebben vergrendelingsclips. Open deze clips om de lintkabels te verwijderen.

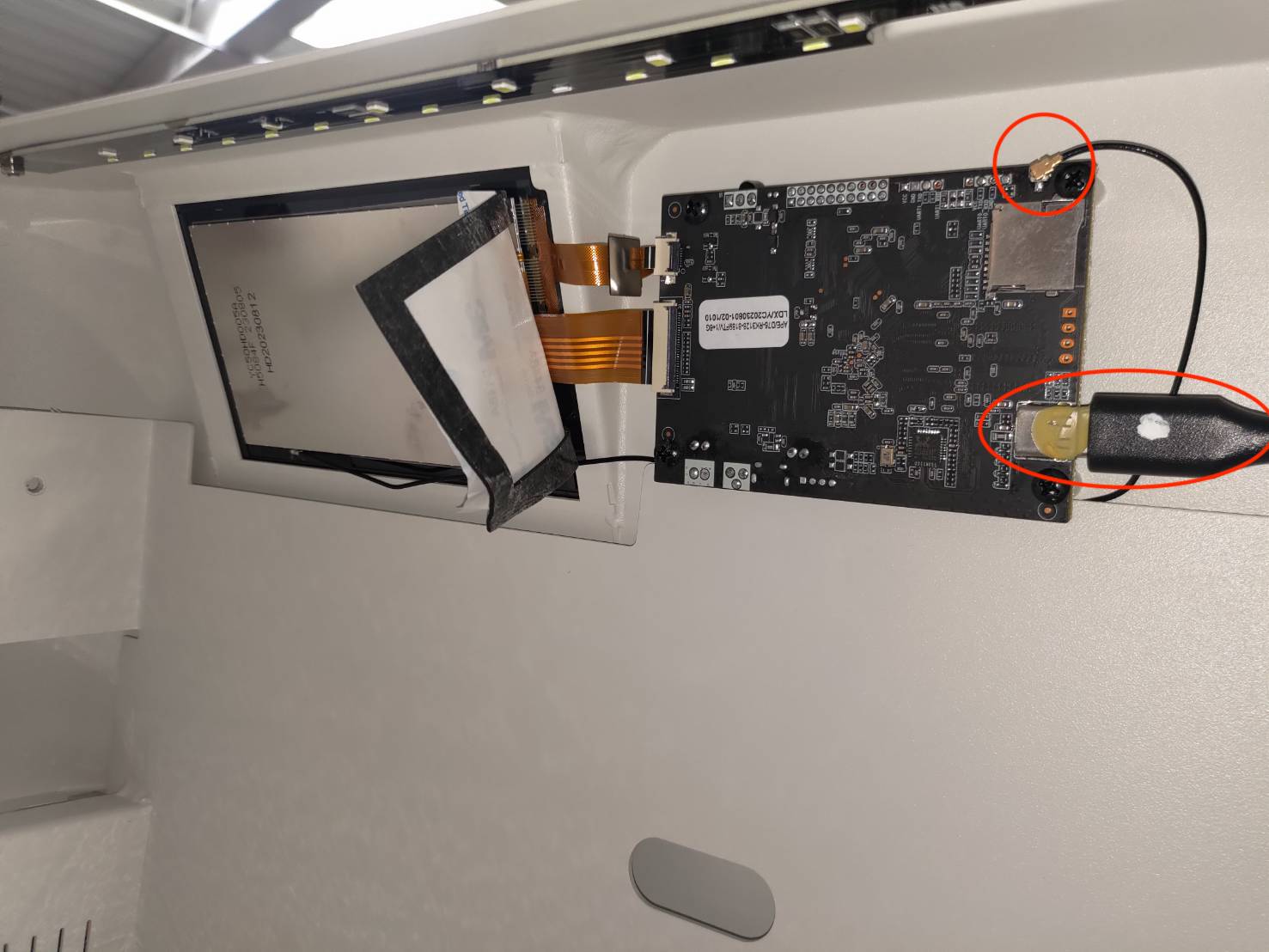

Locaties van USB-C & wifi-antenne:

Alles verwijderd:

Stap 12

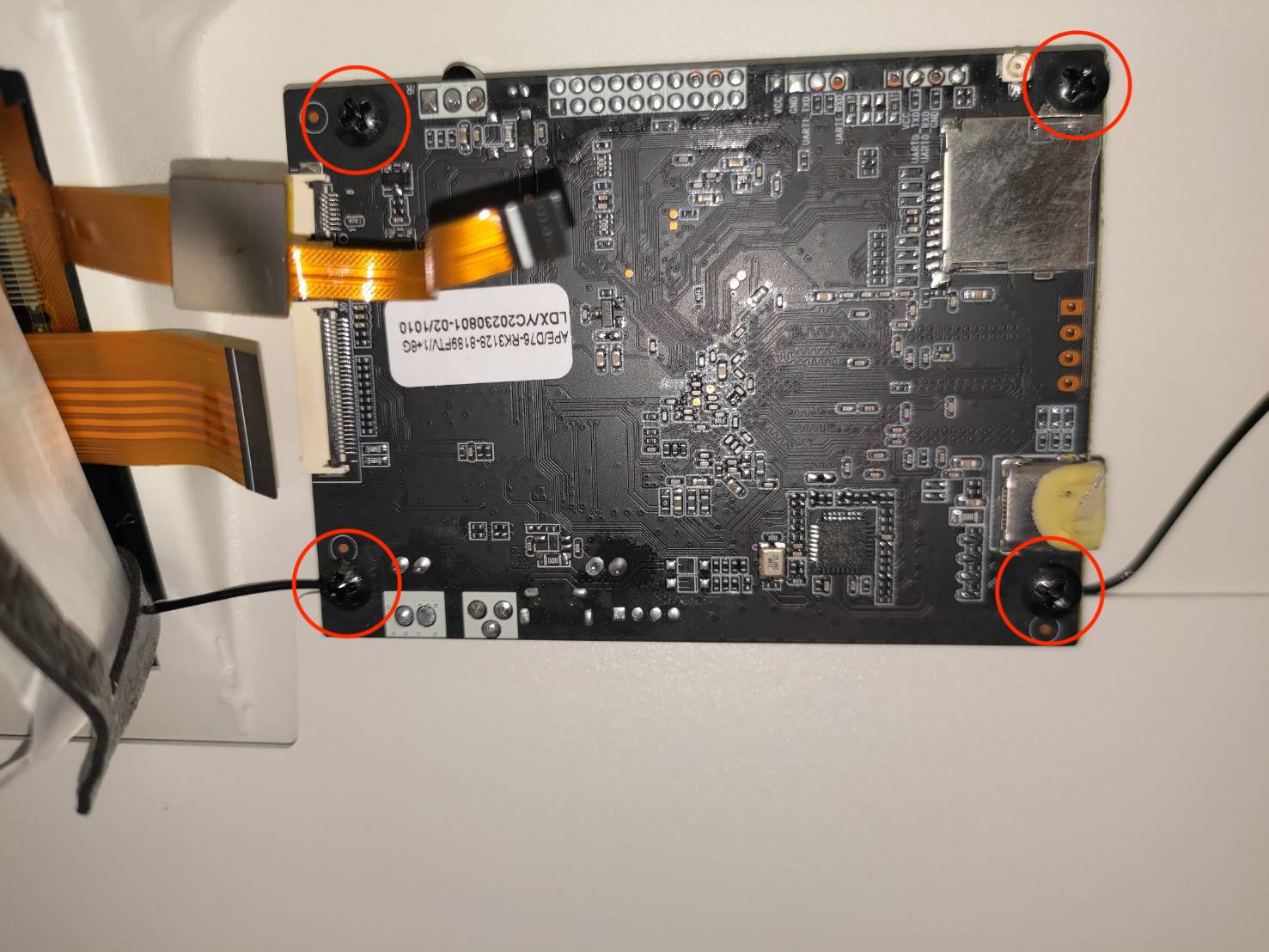

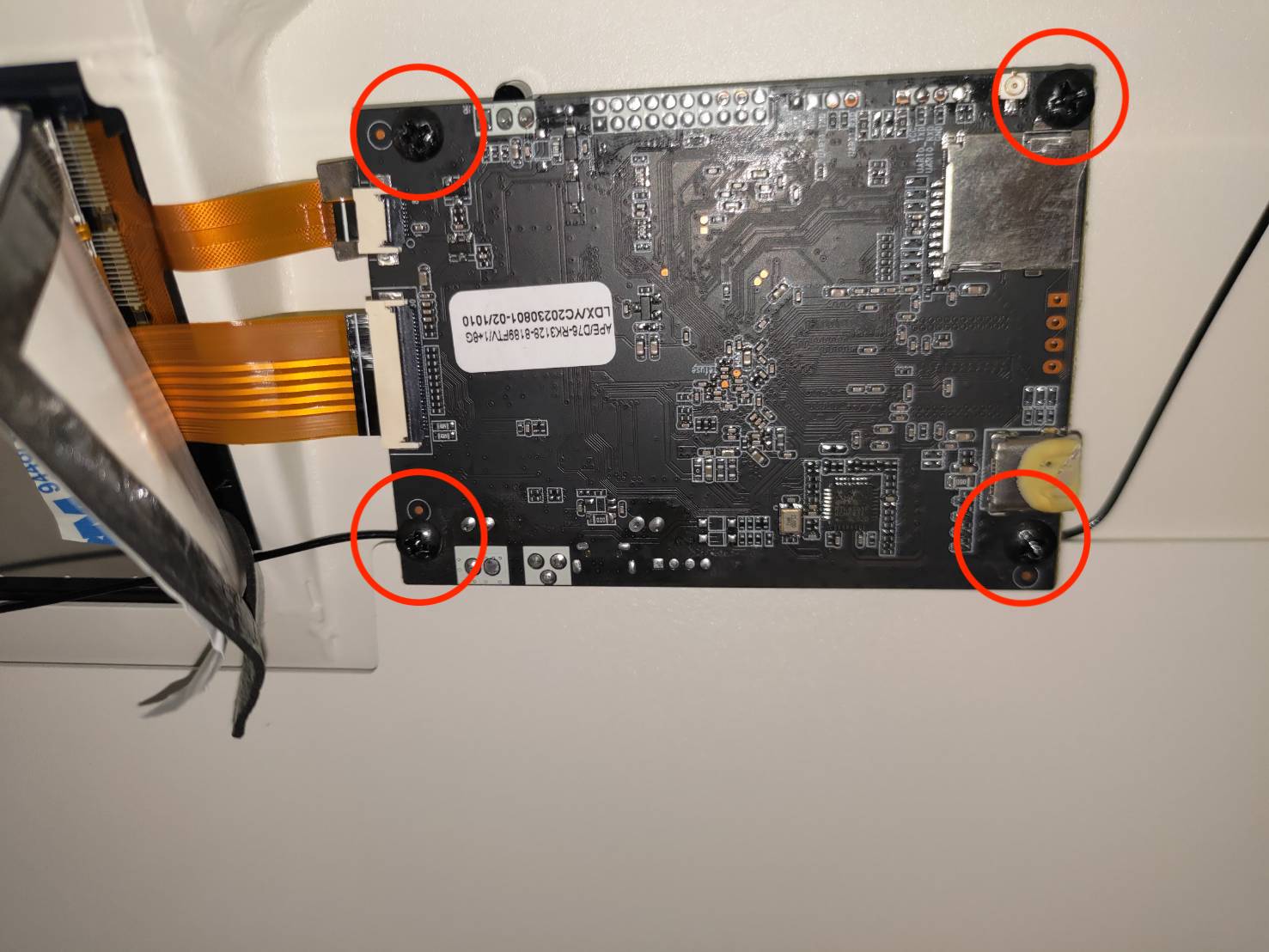

Draai deze kruiskopschroeven los om de RK-printplaat te verwijderen.

Stap 13

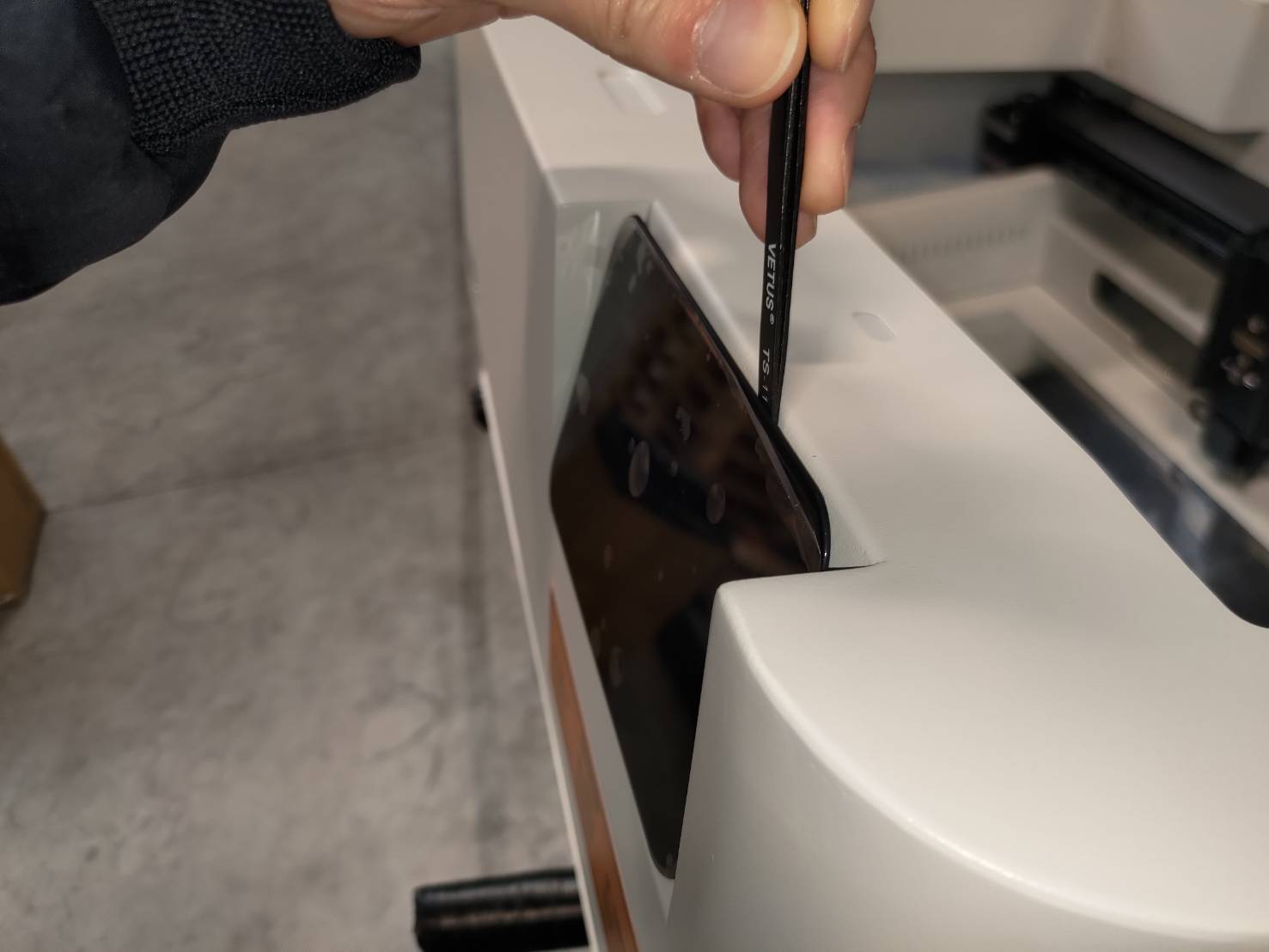

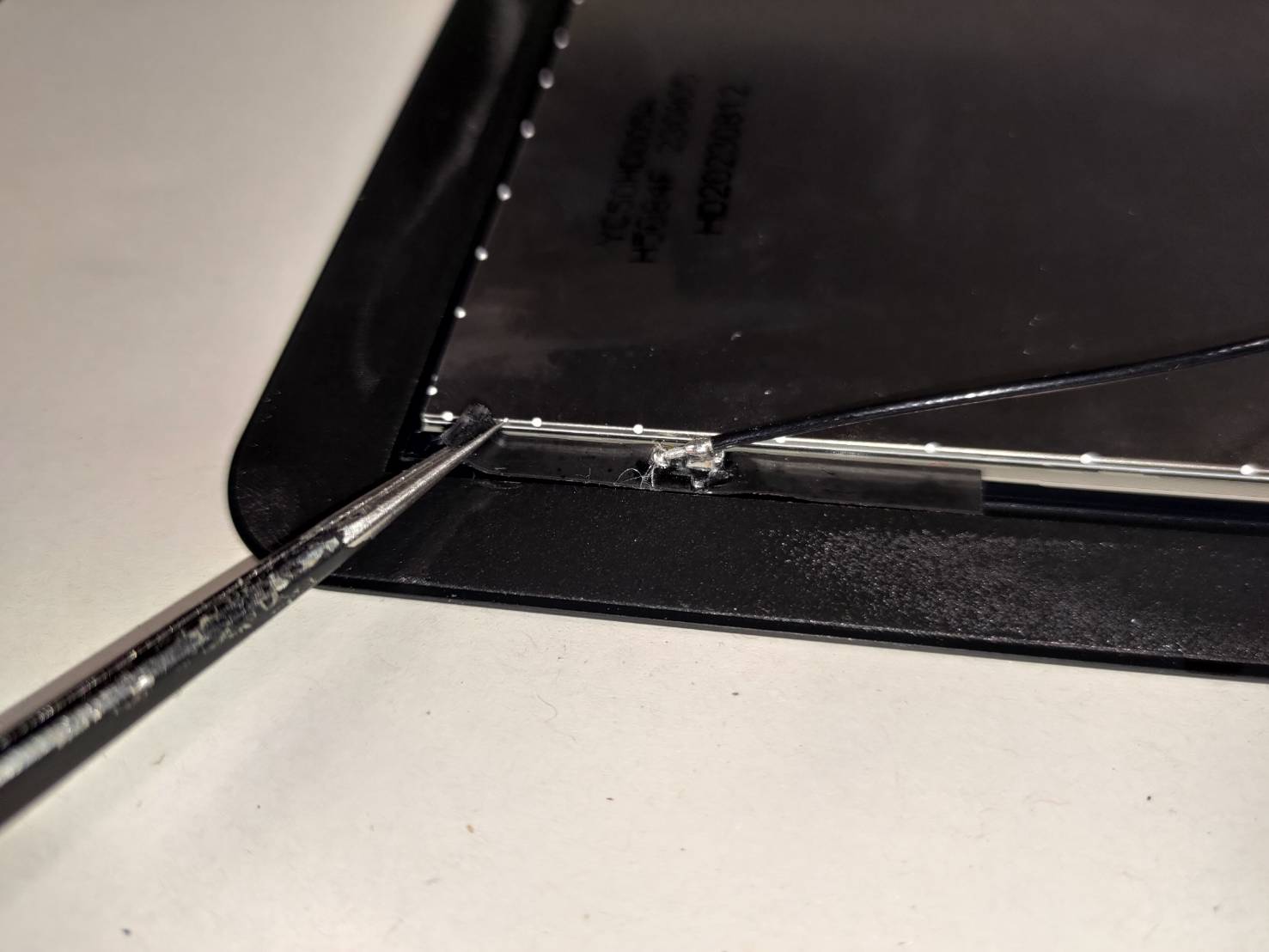

Gebruik een spatel of platte schroevendraaier om het scherm voorzichtig los te wrikken.

Stap 14

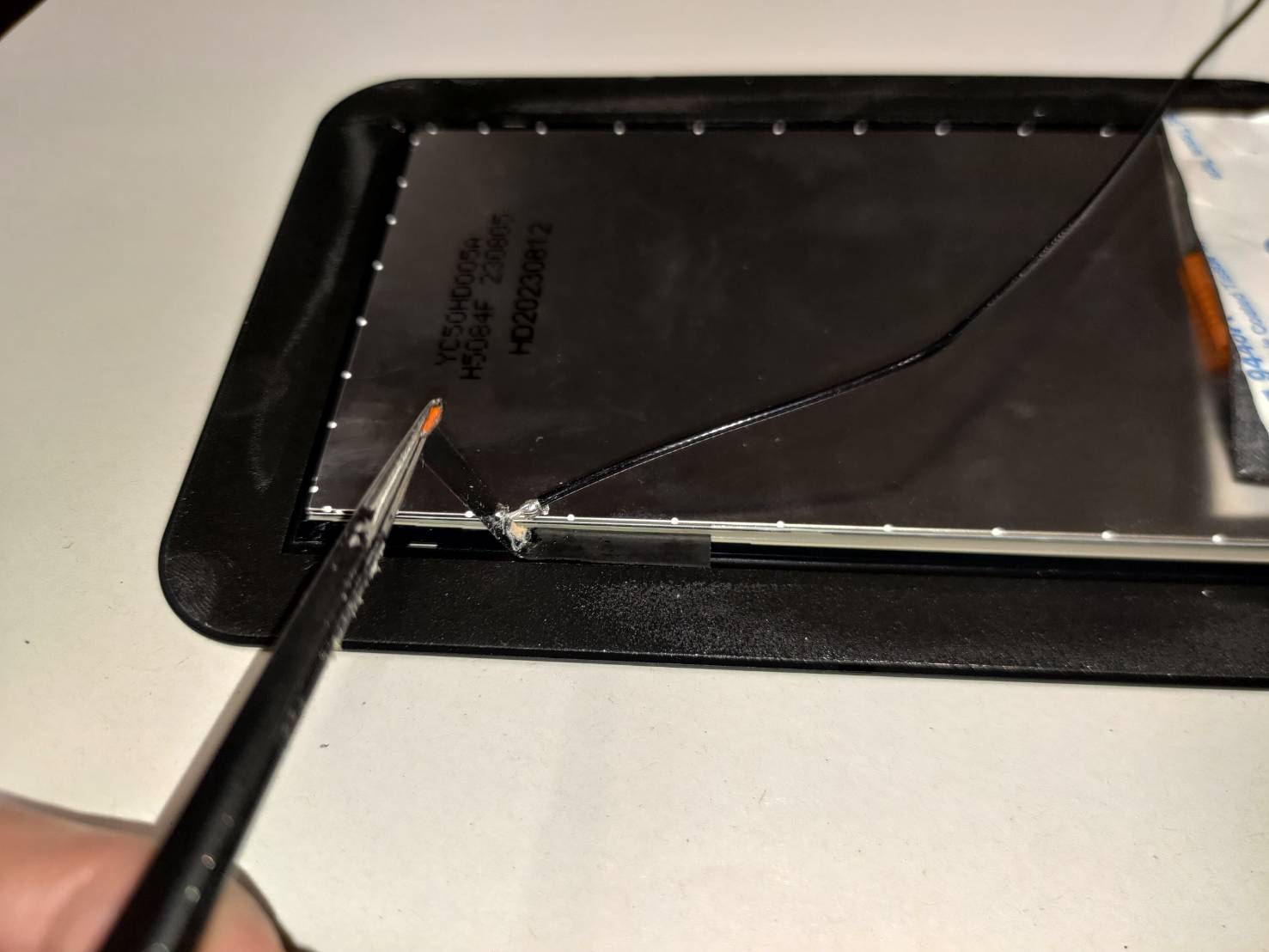

Gebruik een pincet om de wifi-antenne met de tape van het oude scherm te verwijderen en bewaar deze voor later gebruik.

Stap 15

Verwijder de 3M-schuimtape en bewaar deze voor later gebruik
(Als het nieuwe scherm al voorzien is van schuimtape, sla deze stap dan over.)

Stap 16

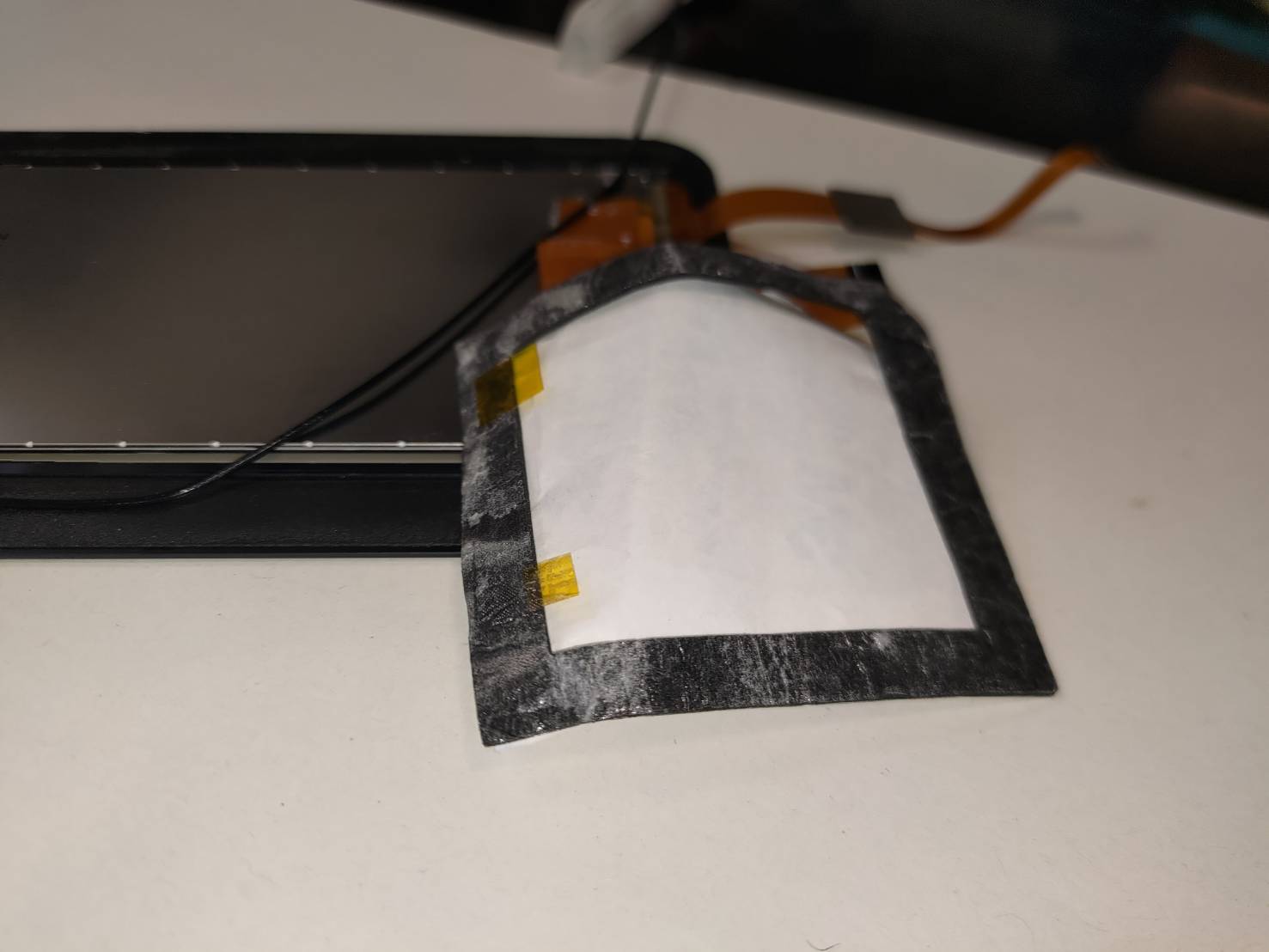

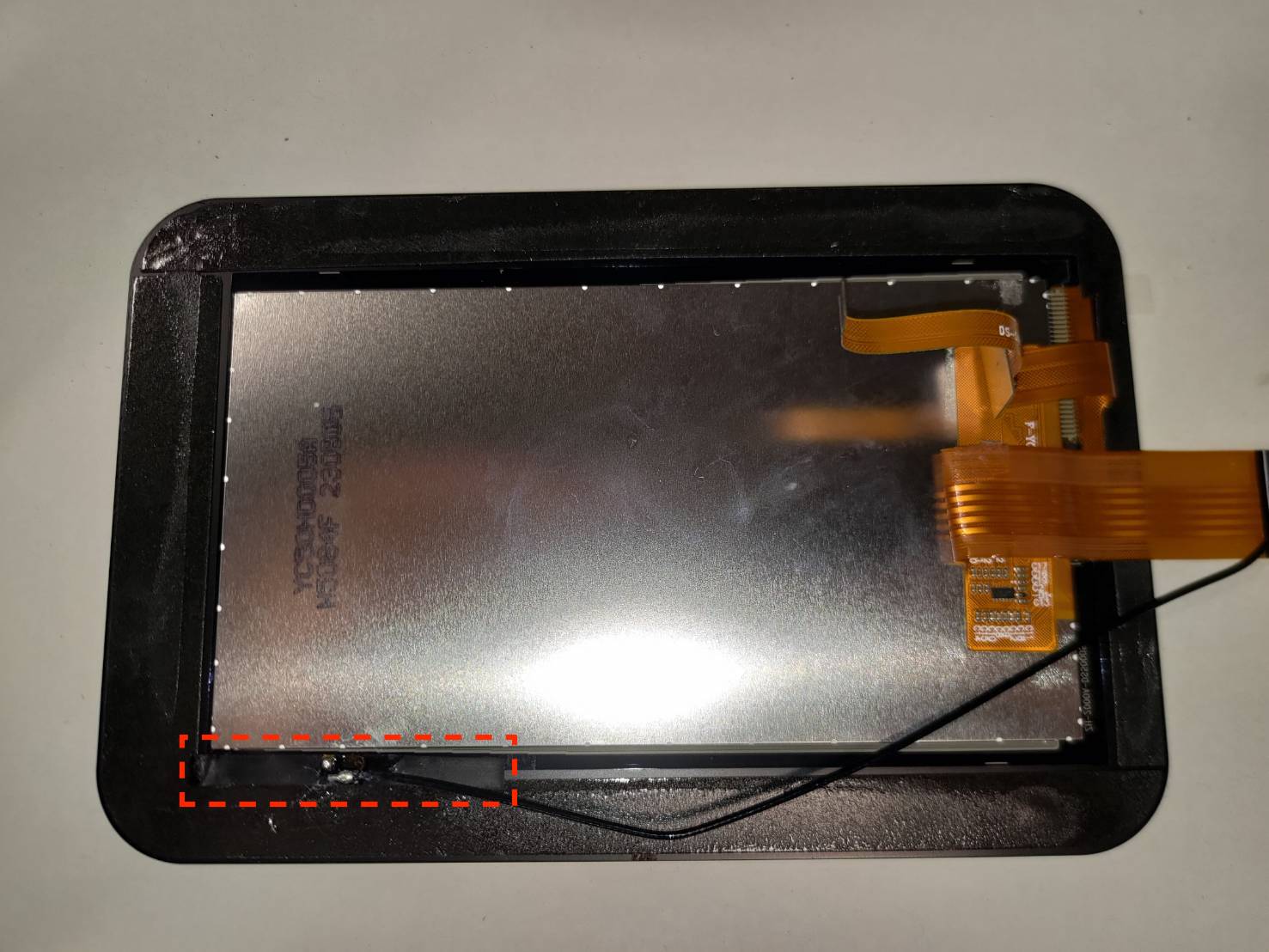

Plaats de wifi-antenne in de linkeronderhoek van het nieuwe scherm.

Stap 17

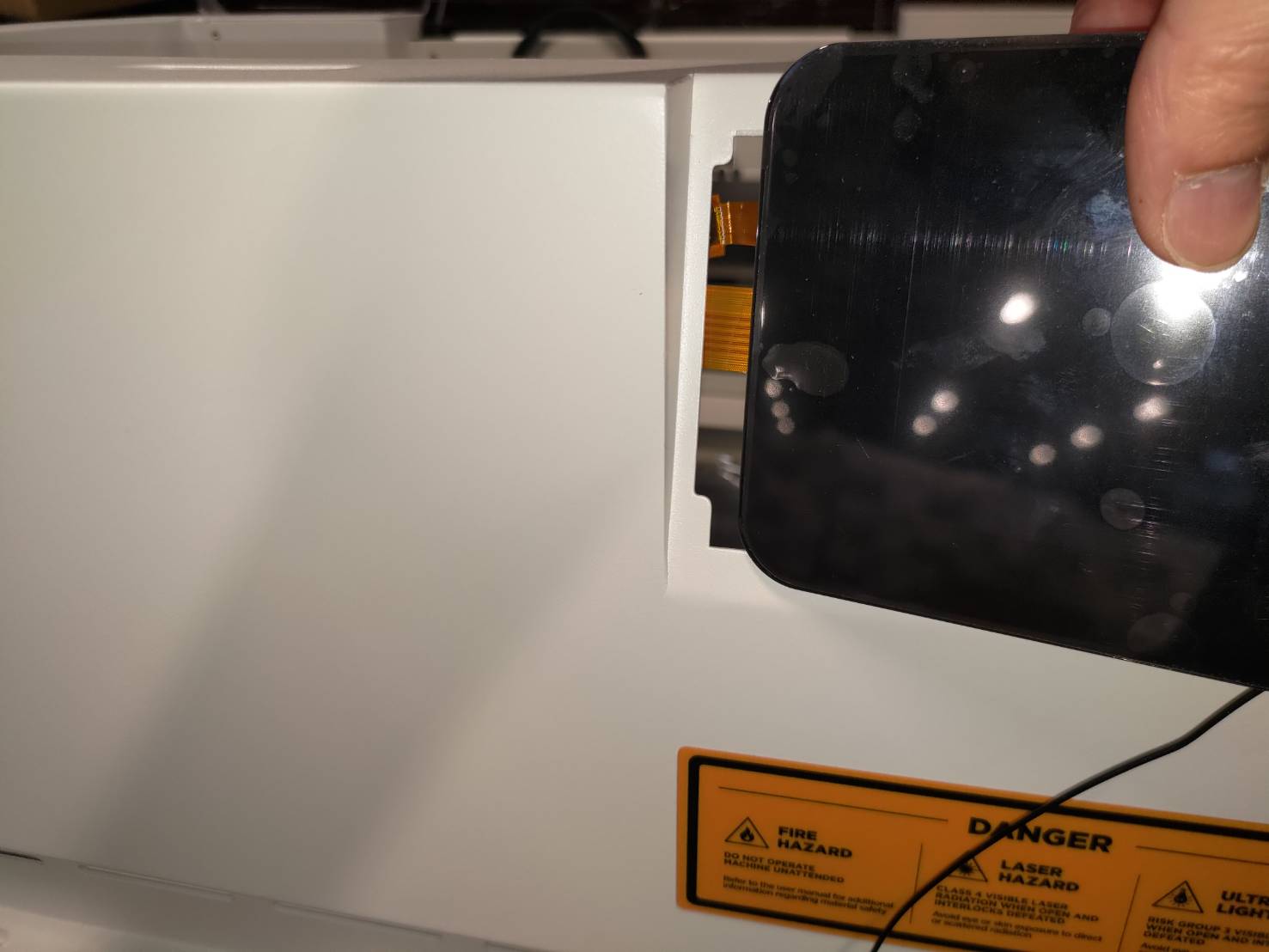

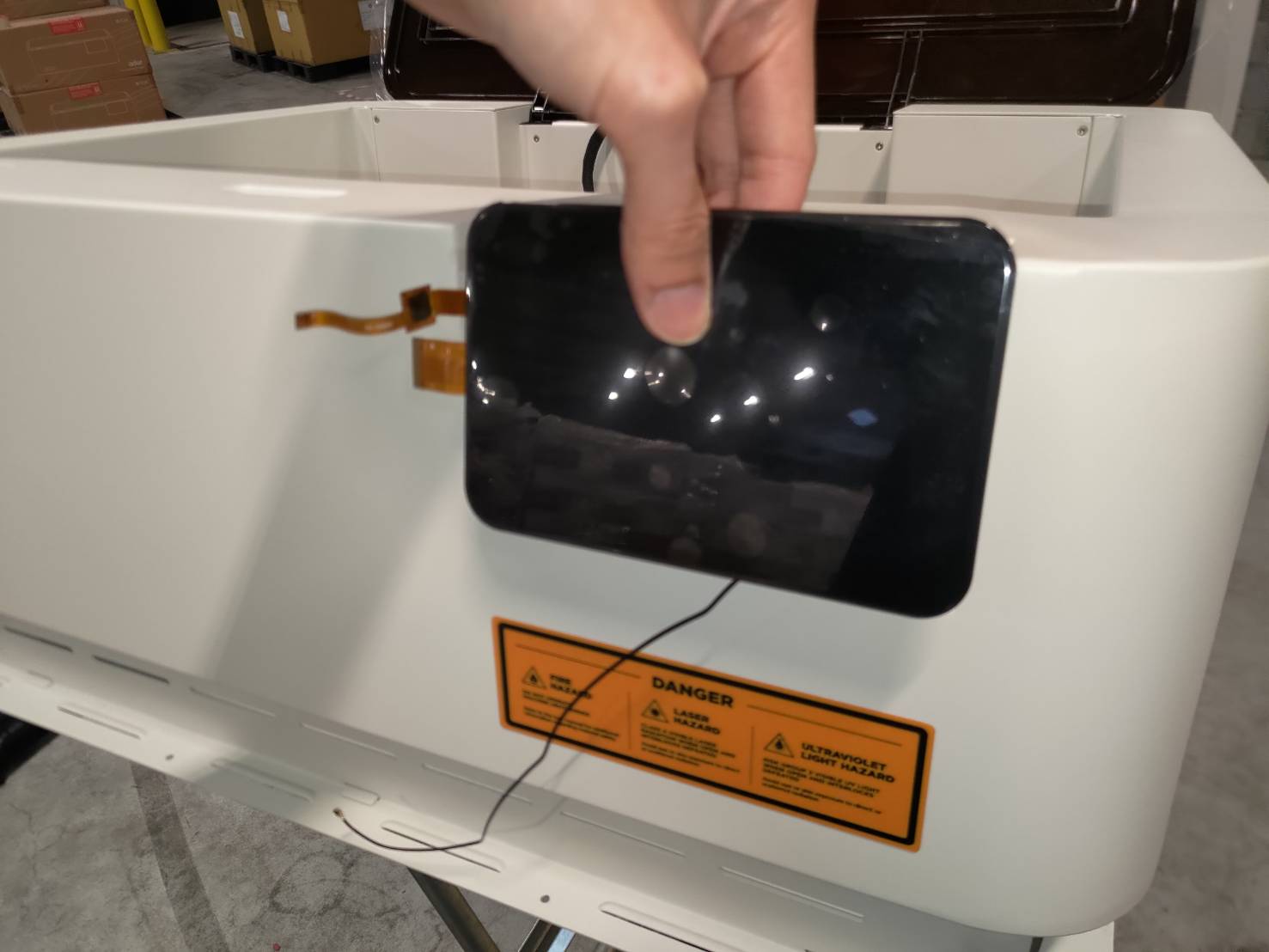

Verwijder de beschermfolie van het nieuwe scherm. Plaats het scherm in het frame.
De richting is zoals op onderstaande foto, waarbij de kabels zich aan de linkerkant moeten bevinden (RK-kaartzijde).

Stap 18

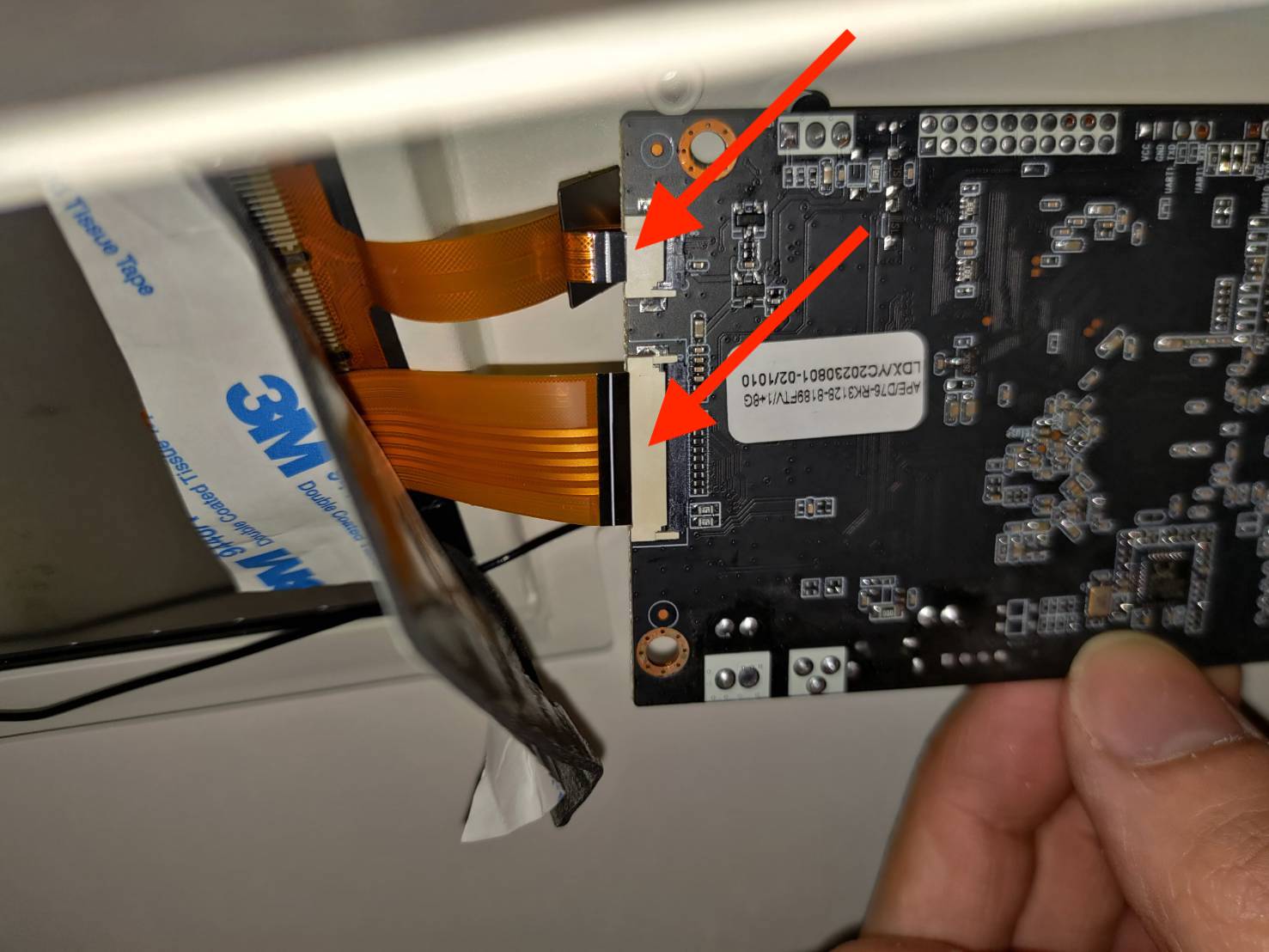

Steek de platte kabels in de nieuwe RK-kaart.

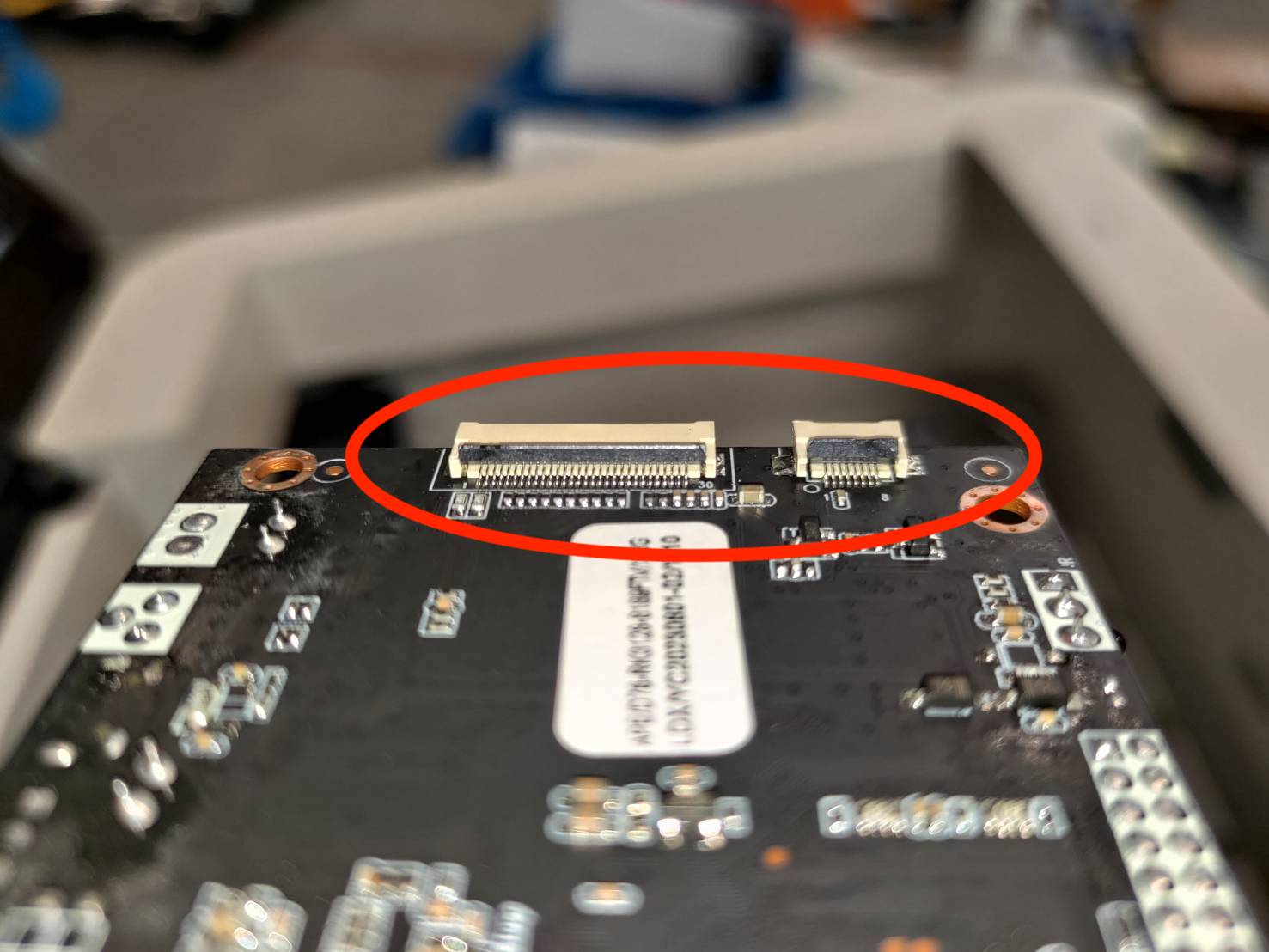

Let op: de klemmen op de kaart moeten geopend zijn om de kabels te kunnen invoeren.

Stap 19

Schroef de schroeven terug om de nieuwe RK-kaart vast te zetten.

Stap 20

Sluit de USB-C en de wifi-antenne aan.
Let op: de USB-C moet in dezelfde richting worden geplaatst als op de foto die in Stap 10.

Stap 21

Breng de 3M-schuimtape terug op zijn plaats.

Stap 22

Plaats het bovenframe terug in de oorspronkelijke positie.
Let op: de gemarkeerde schroefgaten moeten naar het werkgebied gericht zijn.

Het frame terugplaatsen:

Stap 23

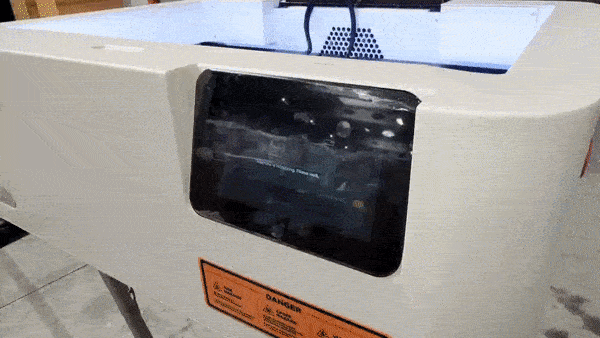

Zet de machine aan en test de touchfunctie
(Wees voorzichtig om niet op "Controle" te drukken)

Als het scherm niets weergeeft, sluit dan de platte kabels opnieuw aan.

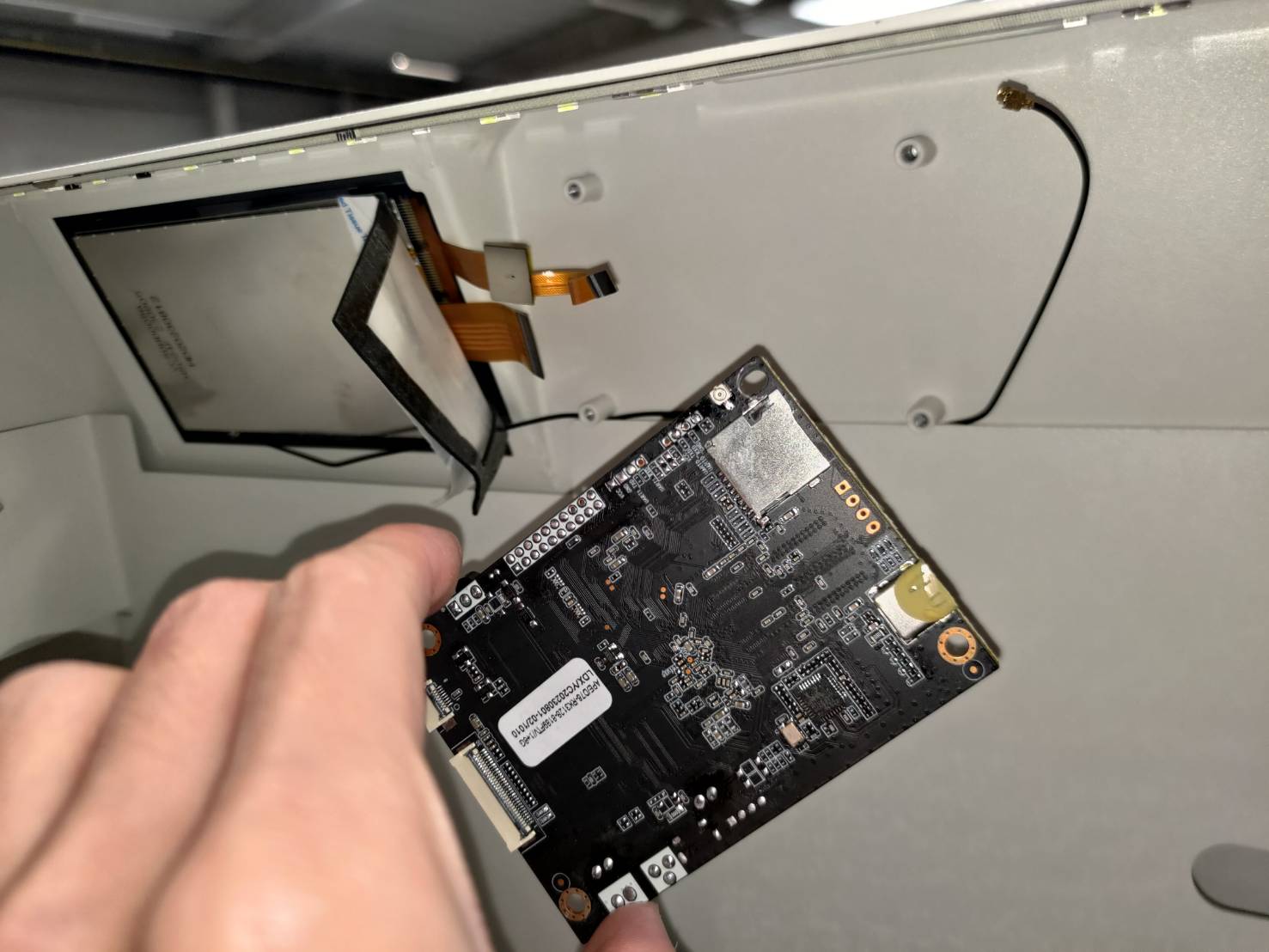

Stap 7 - Stap 12 >> Til het frame op en verwijder de RK-printplaat.
Stap 18 - Stap 22 >> Sluit de kabel opnieuw aan, plaats de RK-printplaat terug en schakel het apparaat in.

Als het apparaat normaal opstart, maar het touchscreen niet werkt, controleer dan de richting van de USB-C-aansluiting. (Stap 7 & Stap 20)

Stap 24

Draai de zijschroeven vast.

Stap 25

Schakel het apparaat uit en keer het om. Draai alle schroeven aan de onderkant vast.
Let op dat de gemarkeerde voet en schroef zich dicht bij de USB-poorten moeten bevinden.

Aanbeveling:
Het is beter om de schroeven eerst niet volledig vast te draaien, omdat sommige schroeven mogelijk niet goed uitgelijnd zijn en daardoor niet geplaatst kunnen worden. Het wordt aanbevolen om alle schroeven pas vast te draaien nadat ze allemaal zijn geplaatst.

Stap 26

Keer het apparaat om. Beweeg de modulehouder om te controleren of deze vrij kan bewegen.

Als de houder zonder problemen kan worden bewogen, is de vervanging succesvol afgerond.

Als de houder vastzit of niet volledig naar de ventilator kan worden geschoven, ga dan door naar Stap 27.

Stap 27

Probeer de schroef van de rubberen voet dicht bij de USB-poorten los te draaien en probeer de modulehouder opnieuw te bewegen.
