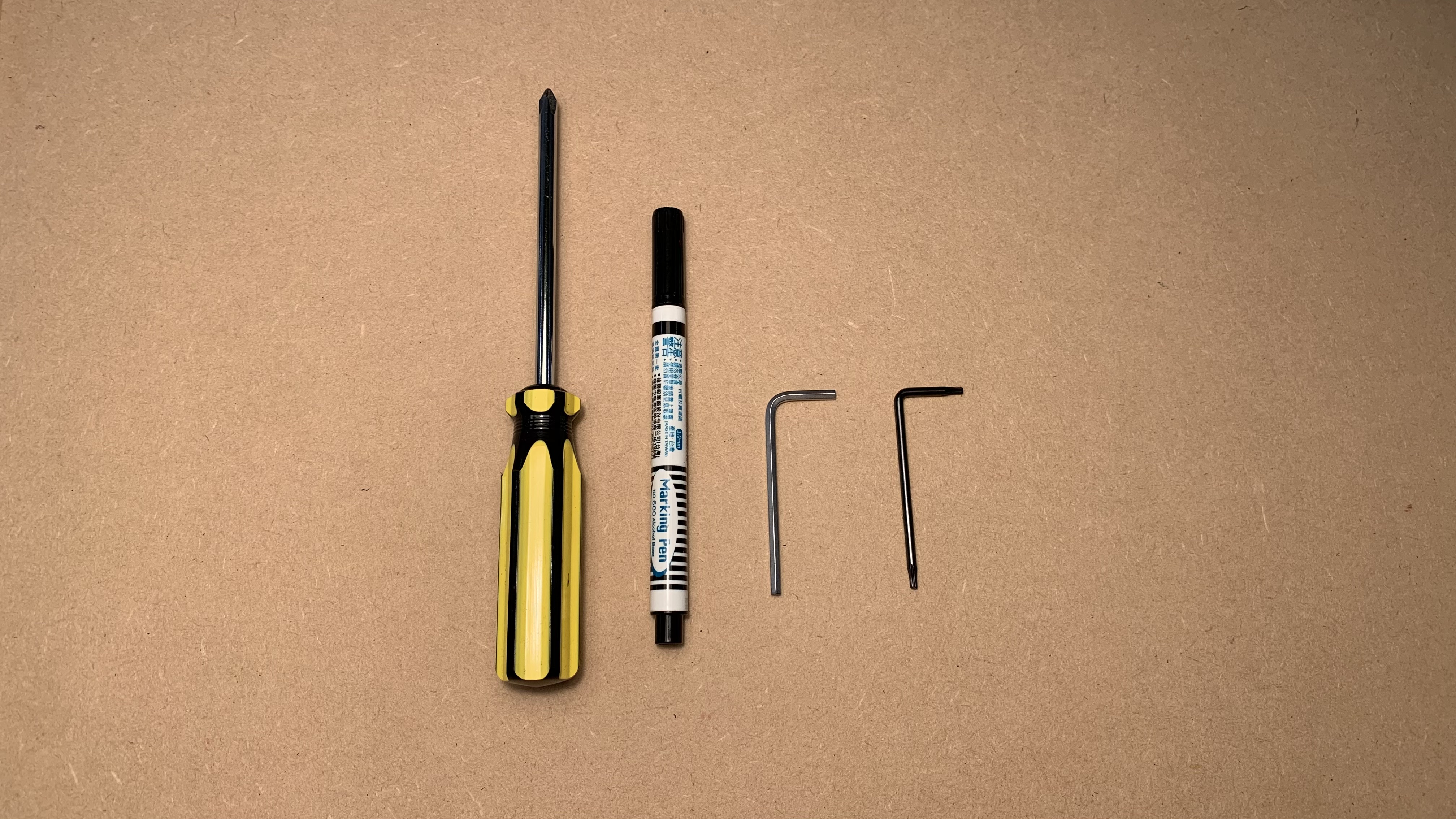

Gereedschap
| 1 |
Torx T8 schroevendraaier |
| 2 |
3mm inbussleutel |
| 3 |
Kruiskopschroevendraaier |
| 4 | Markeerstift |
Stap 0 - Download de gegevens van de Ador
⚠︎ Als uw machine niet normaal kan opstarten of geen verbinding kan maken met de computer, gelieve dan contact op te nemen met de klantenservice om de gegevens te verkrijgen.
- Werk de firmware bij naar versie 5.1.17 of hoger.
- Werk Beam Studio bij naar versie 2.3.1 of hoger.

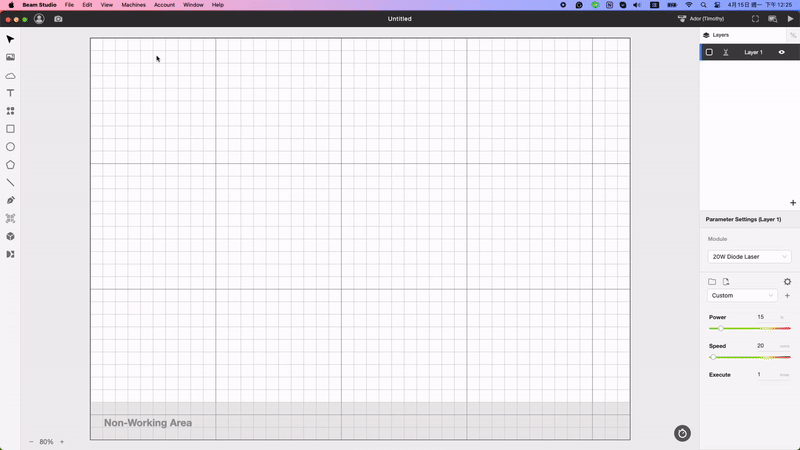

- Selecteer "Machine → Machinenaam → Camerakalibratie-gegevens → Gegevens downloaden."
Het gedownloade bestand heeft de .zip indeling en is vernoemd naar de naam van uw machine.
Bijvoorbeeld, Ador (Timothy).zip.
Stap 1
Schakel de machine uit, verwijder het netsnoer en draai de machine om.
Stap 2
Markeer de rubberen voet en schroef die zich dicht bij de USB-poort bevinden.
Het doel van het markeren is dat de schroef van deze voet korter is dan de andere en op dezelfde positie moet blijven.
Stap 3
Draai deze bodemschroeven los.
(T8-schroef x 6 stuks & 3mm inbusschroef x 4 stuks)
Stap 4
Draai de machine om en schroef de zijschroeven los (T8-schroef x 2 stuks)
Stap 5
Markeer de schroefgaten aan beide zijden met de pen.
Het doel is om uzelf eraan te herinneren dat de gemarkeerde zijden naar het werkgebied gericht zullen zijn bij de montage.
Stap 6
Schuif de modulehouder helemaal naar de ventilator.
Stap 7
Til het bovenframe met beide handen op en plaats het op de steunpennen.
(Let op dat de draden niet klem komen te zitten tussen de frames.)
Voorbeeld van een frame dat op de steunpennen rust:
Voorbeeldvideo van het optillen (De video is binnenin de machine opgenomen):
Stap 8
Vouw de 3M schuimtape naar het scherm toe.
Stap 9
Markeer de USB-C-kabel.
Dit is nodig omdat de USB-C in de juiste richting moet worden aangesloten. Door de markering weet u bij de montage wat de oorspronkelijke richting was. (De gemarkeerde zijde moet naar het werkgebied gericht zijn.)
Stap 10
Maak een foto om de oorspronkelijke posities van alle kabels vast te leggen.
Het doel hiervan is om uzelf te herinneren aan de posities van de kabels, zodat u ze correct kunt terugplaatsen.
Stap 11
Verwijder de lintkabels, USB-C-kabel en wifi-antenne.
Let op: de platte kabels hebben vergrendelingsclips. Open deze clips om de platte kabels te verwijderen.
USB-C & wifi-antenne locaties:
Alles verwijderd:
Stap 12
Draai deze kruiskopschroeven los om de RK-kaart te verwijderen.
Stap 13
Steek de platte kabels in de nieuwe RK-kaart.
Let op: de clips op de kaart moeten geopend worden om de kabels te kunnen plaatsen.
Stap 14
Schroef de schroeven terug om de nieuwe RK-kaart vast te zetten.
Stap 15
Sluit de USB-C en de wifi-antenne aan.
Let op: de USB-C moet in dezelfde richting worden aangesloten als op de foto te zien is in Stap 10.
Stap 16
Plaats de 3M-schuimtape terug op zijn plek.
Stap 17
Plaats het bovenframe terug in de oorspronkelijke positie.
Let op: de gemarkeerde schroefgaten moeten naar het werkgebied gericht zijn.
Het frame terugplaatsen:
Stap 18
Zet de machine aan en test de touchfunctie.
(Let op: druk niet op "Control")
|
Stap 19
Draai de zijschroeven vast.
Stap 20
Schakel de machine uit en keer hem om. Draai alle schroeven aan de onderkant vast.
Let op dat de gemarkeerde voet en schroef zich dicht bij de USB-poorten moeten bevinden.
Advies:
Het is beter om de schroeven eerst niet volledig vast te draaien, omdat sommige schroeven mogelijk niet goed uitgelijnd zijn en er niet in kunnen. Het wordt aanbevolen om alle schroeven pas vast te draaien nadat ze allemaal zijn geplaatst.
Stap 21
Keer de machine om. Beweeg de modulehouder om te controleren of deze vrij kan bewegen.
|
|
Stap 22
Probeer de schroef van de rubberen voet bij de USB-poorten los te draaien en probeer de modulehouder opnieuw te bewegen.
Stap 23 - Start de machine op en upload de gegevens

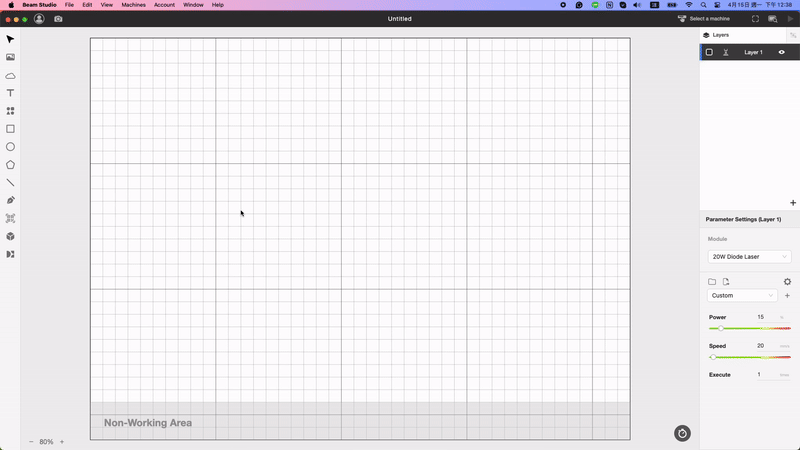

Start Beam Studio versie 2.3.1 of hoger en selecteer "Machine → Machinenaam → Camerakalibratie-gegevens → Gegevens uploaden → Kies het bestand gedownload in Stap 0."
Stap 24 - Kalibreer de camera
Gelieve de camera te kalibreren opnieuw om de juiste voorbeeldweergave te verkrijgen.
