Ador - Vervanging deurkap

Gereedschap

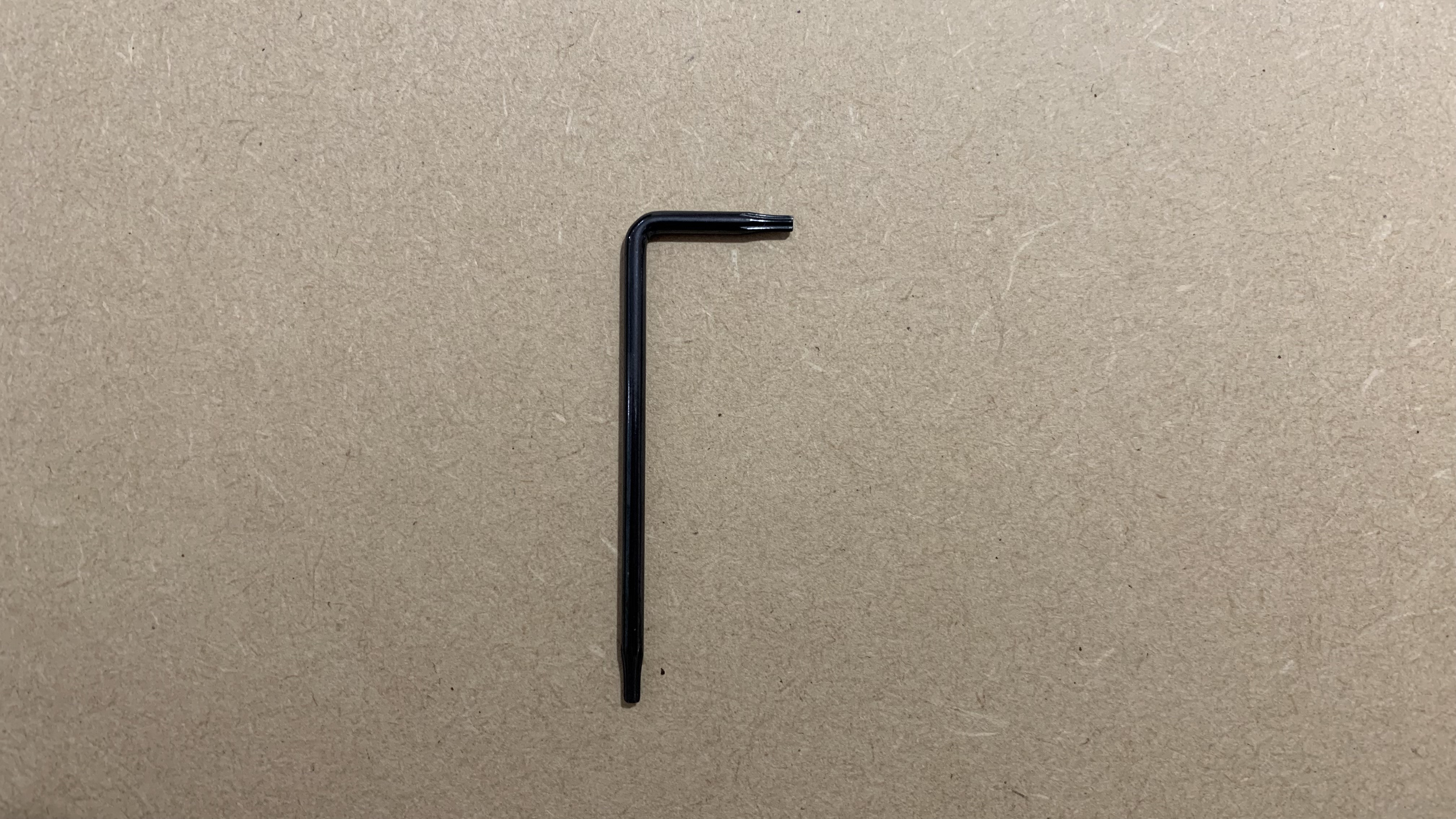

1. Torx T8 schroevendraaier

Stap 1

Schakel het apparaat uit en koppel de voedingskabel los.

Stap 2

Gebruik een Torx T8 schroevendraaier om de 8 schroeven aan de achterkant van het chassis te verwijderen om de metalen plaat en deurkap los te maken (de metalen plaat en deurkap zijn met elkaar verbonden).

Stap 3

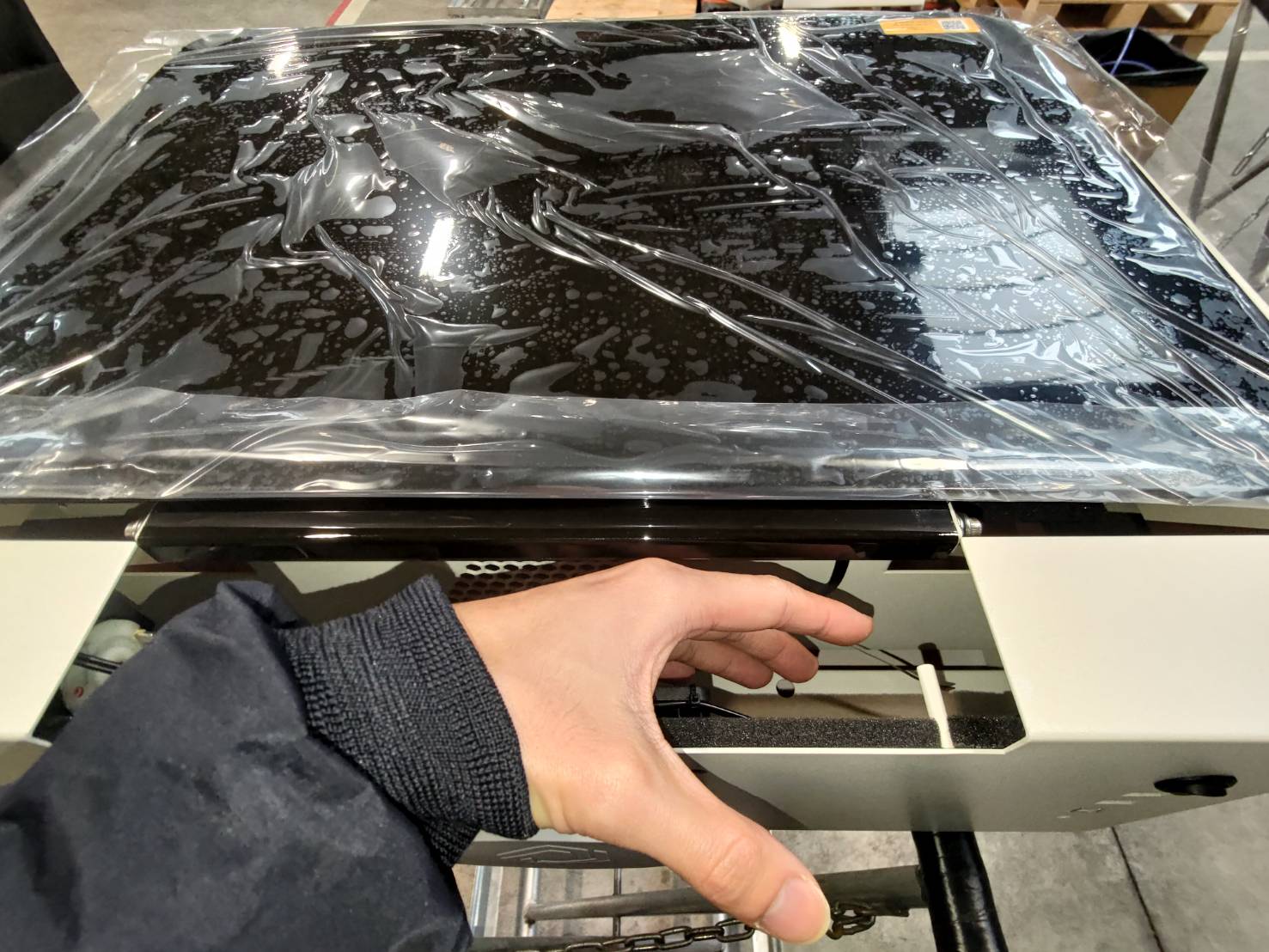

Duw eerst de metalen plaat en deurkap iets naar voren of trek ze een beetje naar achteren om ruimte voor uw handen te creëren, zoals getoond in de video.

Stap 4

Koppel de motorkabel los zoals weergegeven in de afbeelding.
(Dit maakt het eenvoudiger om de camerakabel te verwijderen)

Stap 5

Verwijder de camerakabel door eerst de klem te openen en vervolgens de camerakabel eruit te trekken.

Klem gesloten

Klem geopend

De camerakabel verwijderd

Stap 6

De deurkap en de metalen plaat kunnen nu volledig worden verwijderd.

Stap 7

Plaats de nieuwe deurkap op de machine, maar laat voldoende ruimte over om met uw hand in de machine te kunnen reiken.

Stap 8

Steek de camerakabel terug in de printplaat en zorg ervoor dat u de clip sluit.
Let op: de metalen zijde van de kabel moet naar de hoofdprintplaat of naar uzelf gericht zijn.

De metalen zijde van de kabel

De metalen zijde moet naar de printplaat of naar uzelf gericht zijn

Steek de kabel in

Sluit de clip

Stap 9

Sluit de motorkabel aan.

Stap 10

Duw de deurkap en de metalen plaat volledig richting de ventilator en draai de 8 schroeven vast.

Stap 11

Als de bovenstaande stappen zijn voltooid, is de vervanging succesvol afgerond.

Aangezien de camera tijdens deze procedure is vervangen, dient u een camerakalibratie uit te voeren voordat u de machine gaat gebruiken.
Raadpleeg de pagina: Camerakalibratie
