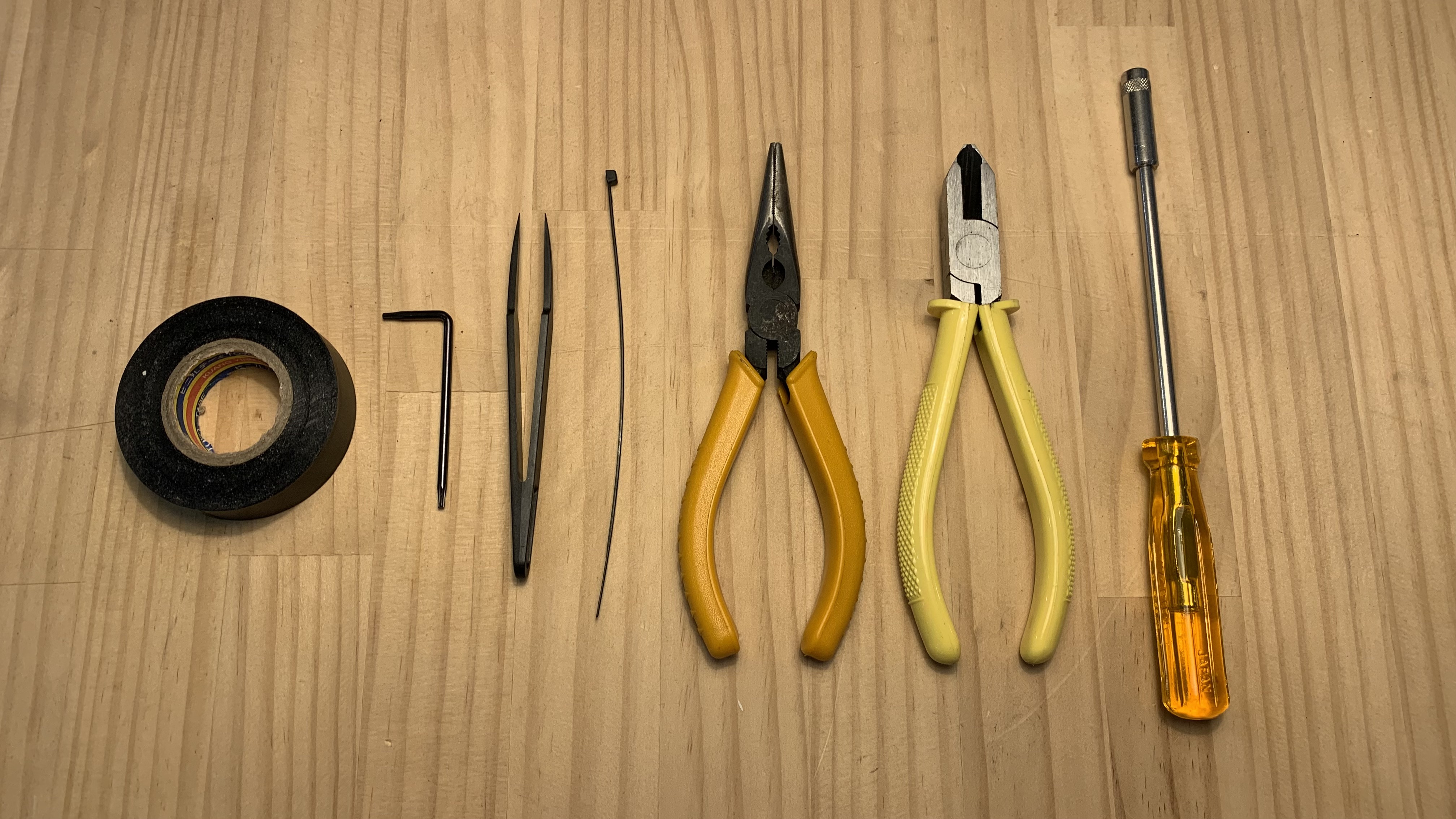

Gereedschap:
- Torx T8 schroevendraaier
- 5.5mm dopsleutel
- Kniptang of zijkniptang
- Punttang
- Kabelbinders of tape
- Pincet
Stap 1
Schakel de machine uit en koppel de voedingskabel los.
Stap 2
Draai de volgende schroeven op de plaat los. T8 schroef x 8 stuks (De plaat en de deurafdekking zijn met elkaar verbonden.)
Stap 3
Schuif de plaat en de deurafdekking iets naar voren.
Stap 4
Verwijder de motorkabel. Het is eenvoudiger om de camerakabel te verwijderen nadat deze kabel is losgekoppeld.
Stap 5
Verwijder de camerakabel.
Let op: de kabel wordt vastgehouden door een klem. Open de klem om de camerakabel te verwijderen.
(Een pincet kan handig zijn bij deze stap)
Klemvergrendeling:
Klemvergrendeling geopend:
Trek de kabel uit:
Stap 6
Verwijder de plaat en de deurplaat.
Stap 7
Verwijder de andere vier kabels en laat de 2-pins kabel onderaan aangesloten.
(Een pincet kan handig zijn bij deze stap)
Stap 8

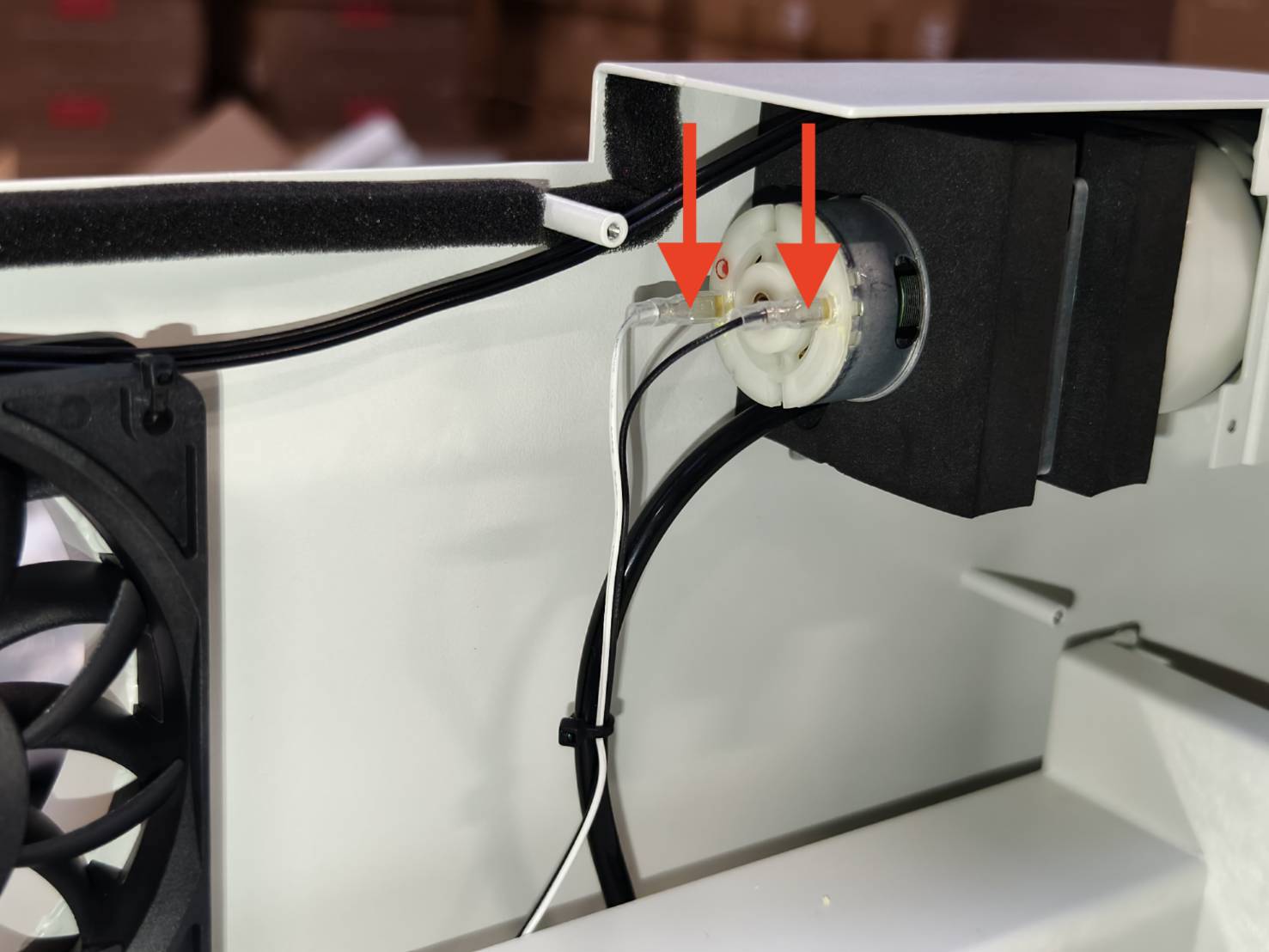

Koppel de draden los die op de luchtpomp zijn aangesloten.
⚠︎ Let op:
Na het loskoppelen van de draden,
- als u alleen de luchtpomp of zowel de luchtpomp als de kabel vervangt, ga dan verder naar Stap 9.
- Als u alleen de pompkabel vervangt, ga dan naar Stap 19.
Stap 9
(Ga alleen verder met deze stap als u een luchtpomp vervangt.)

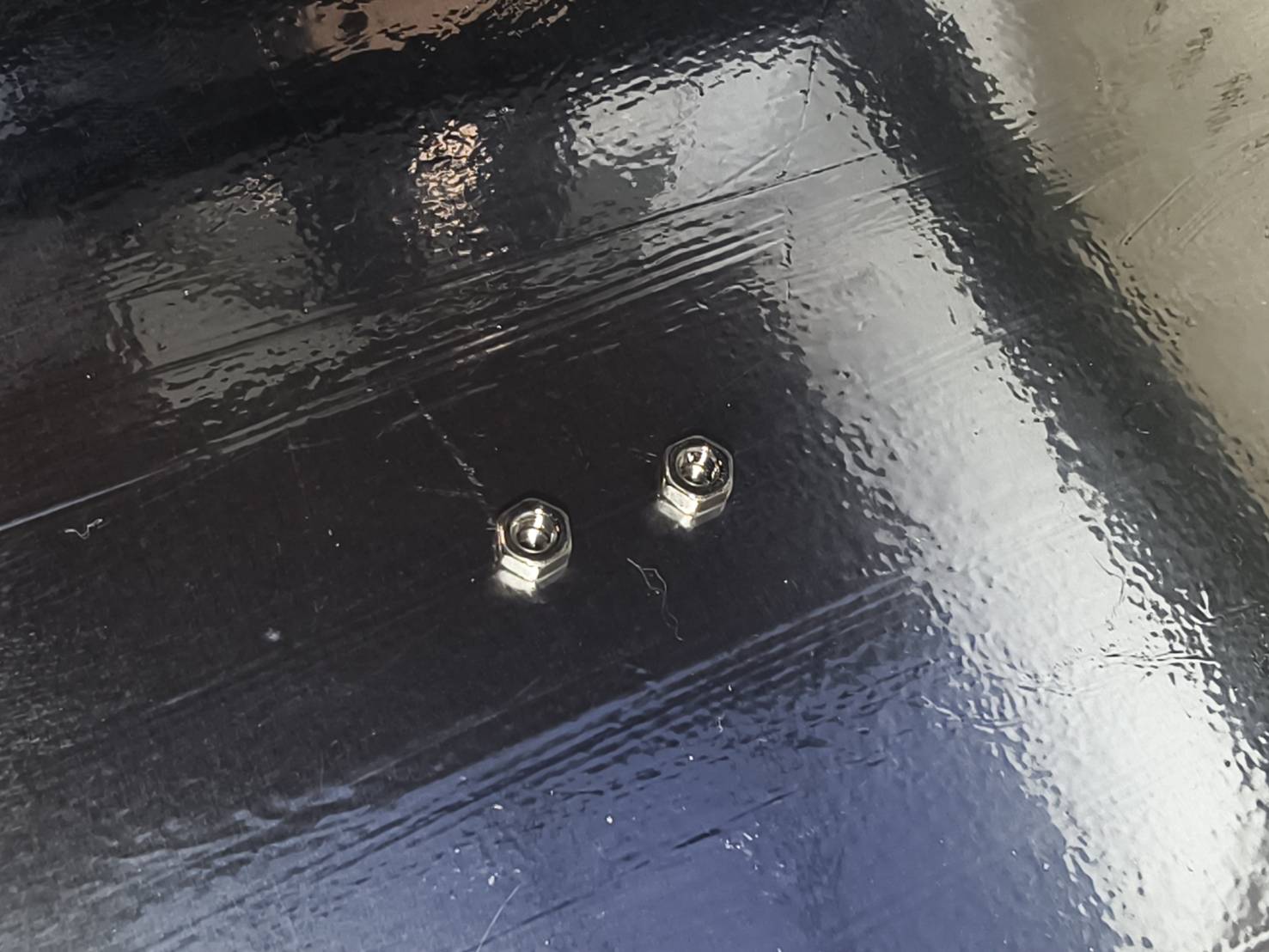

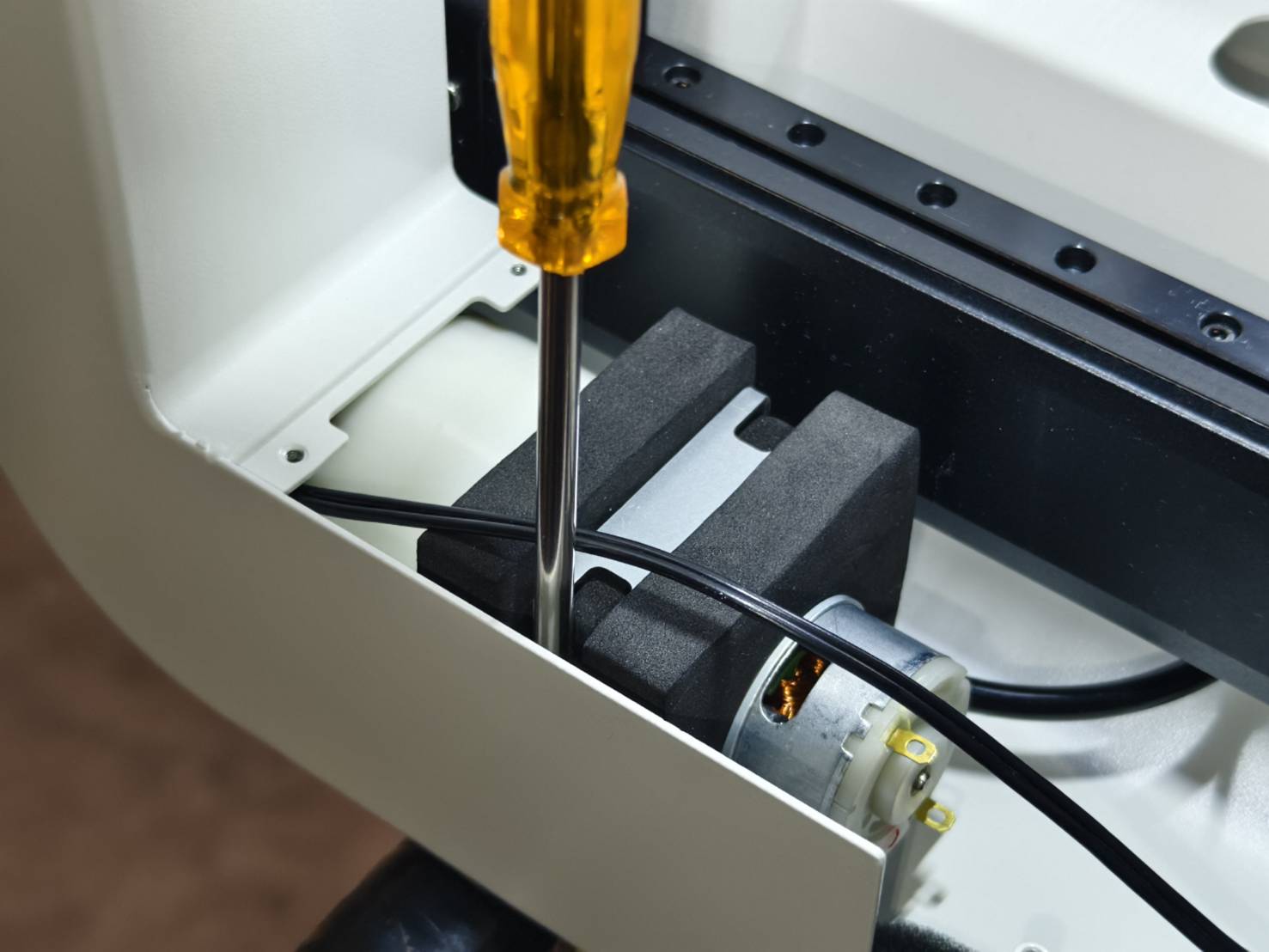

Verwijder de moeren met een 5,5 mm dopsleutel. Bewaar de moeren zorgvuldig en laat ze niet in de machine liggen, aangezien de machine in de volgende stappen rechtop wordt gezet.
Stap 10

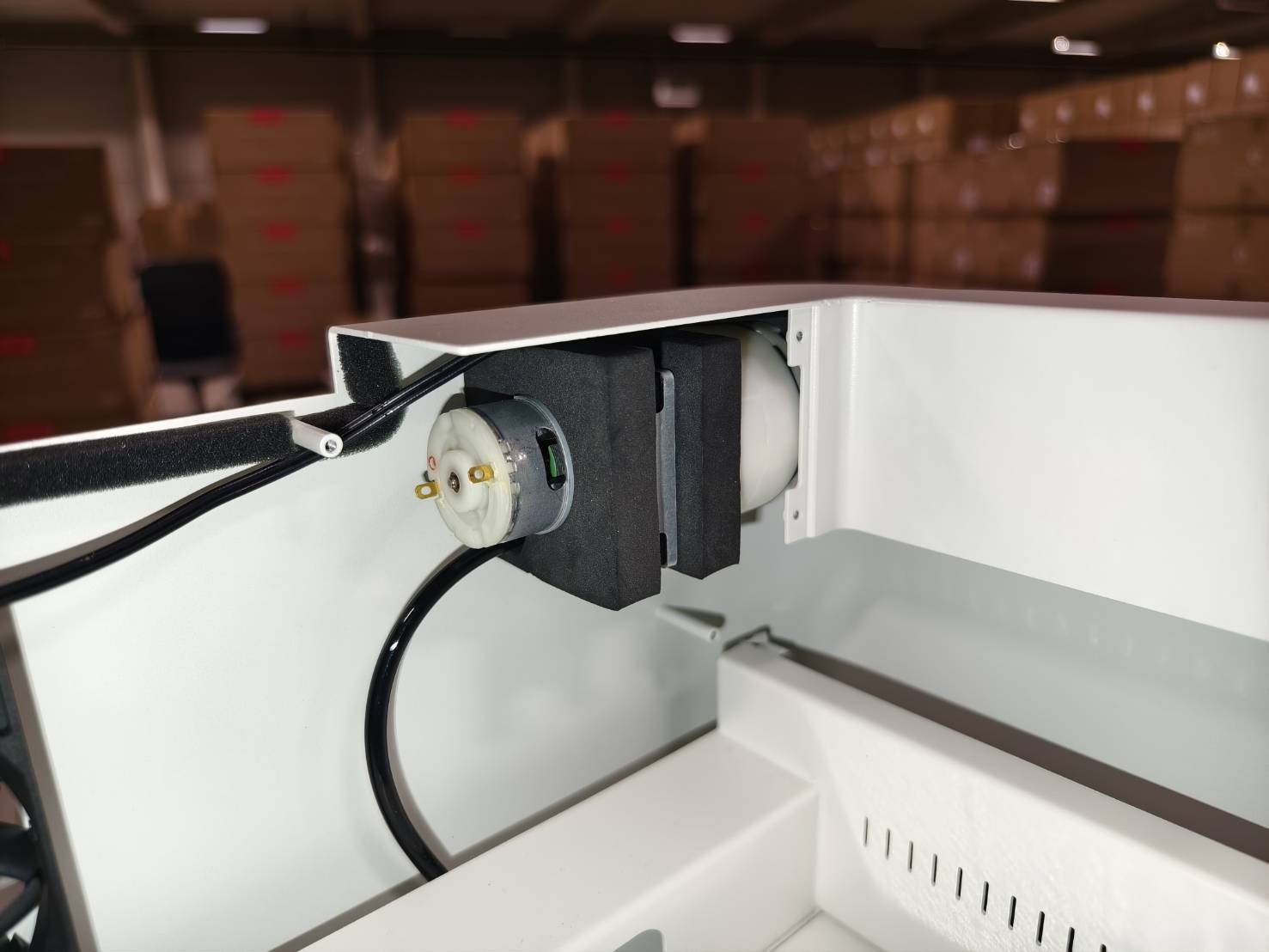

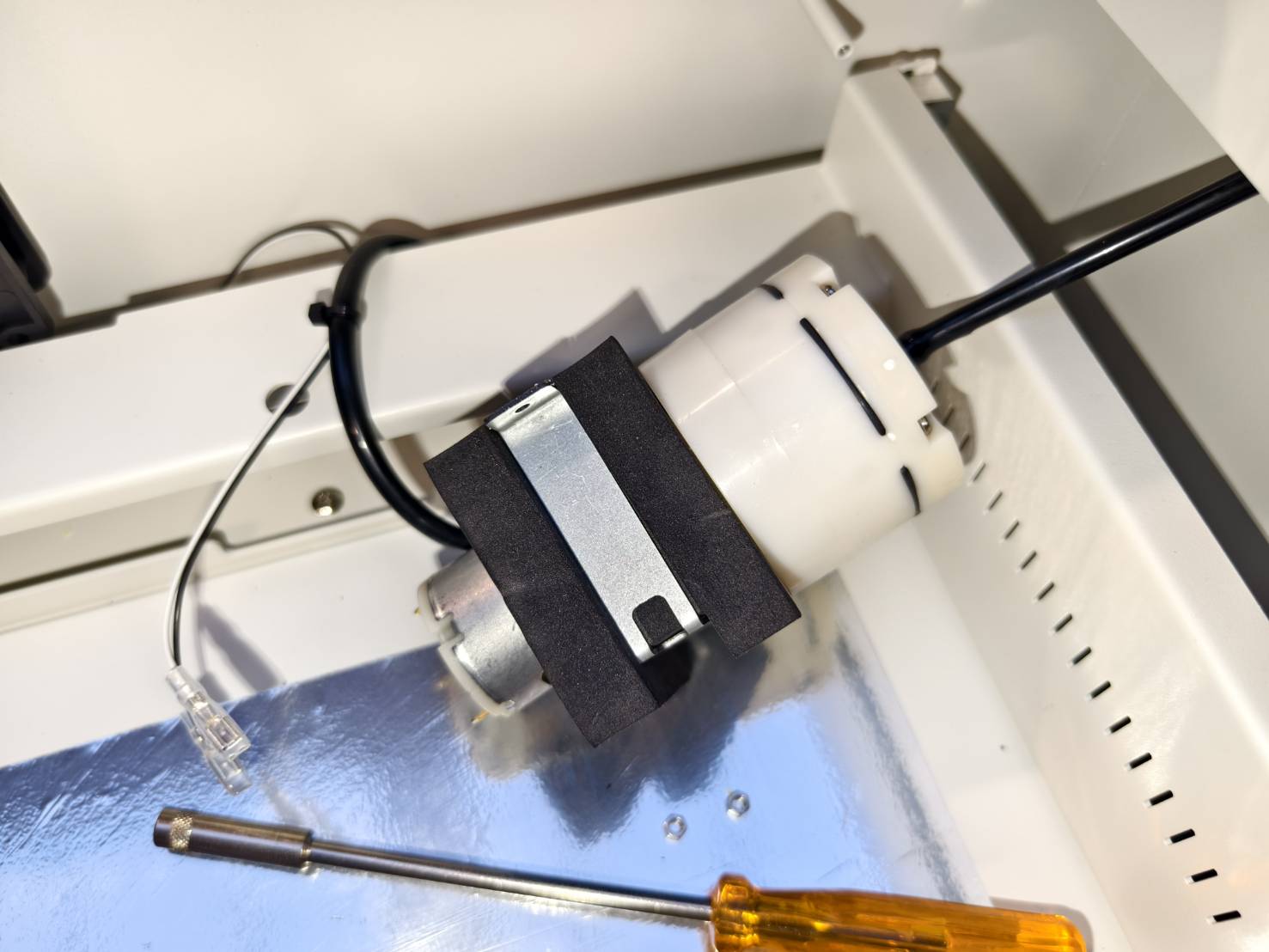

De luchtpomp kan nu worden gedemonteerd terwijl de luchtslangen nog aangesloten zijn.
Stap 11

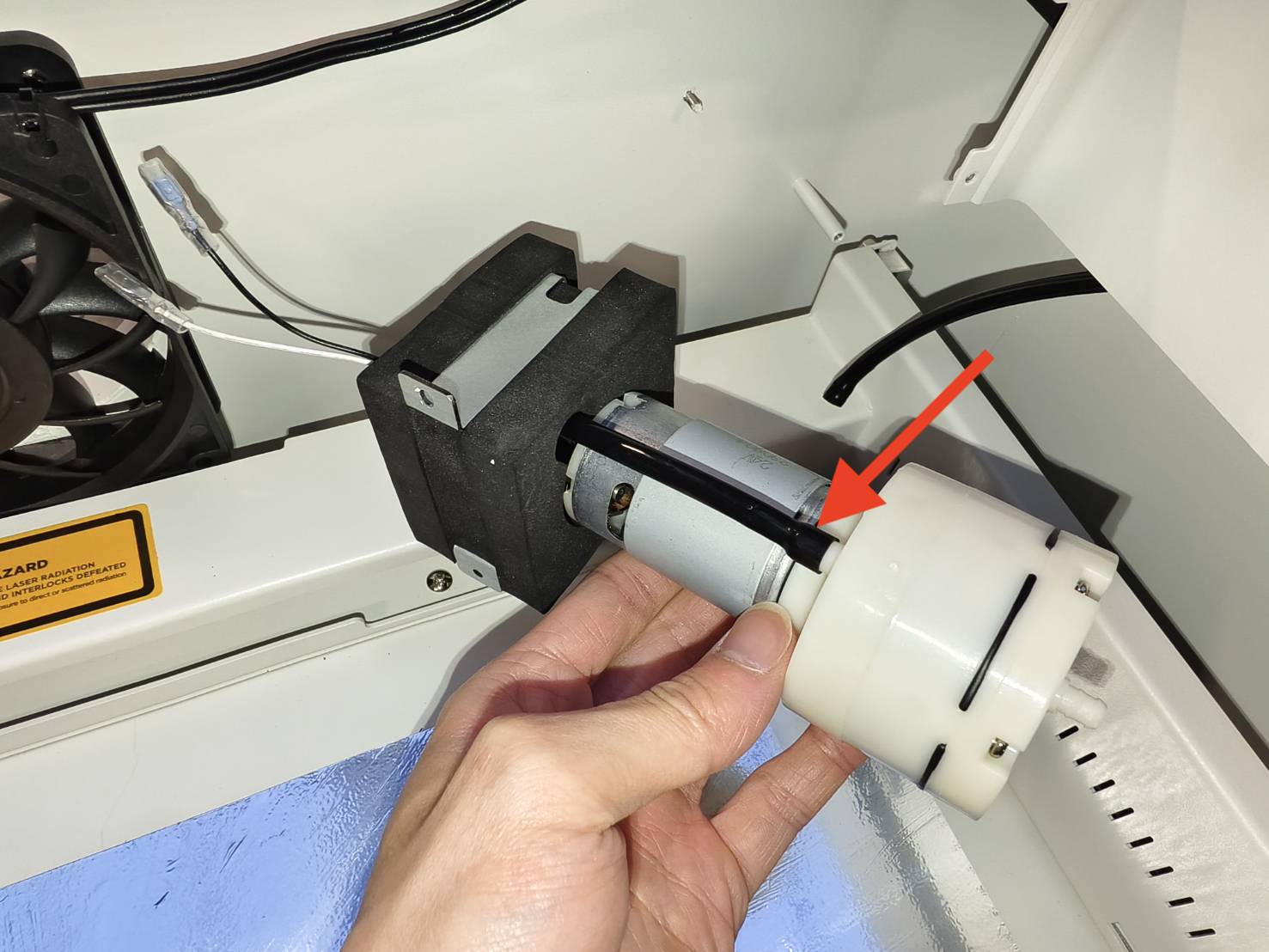

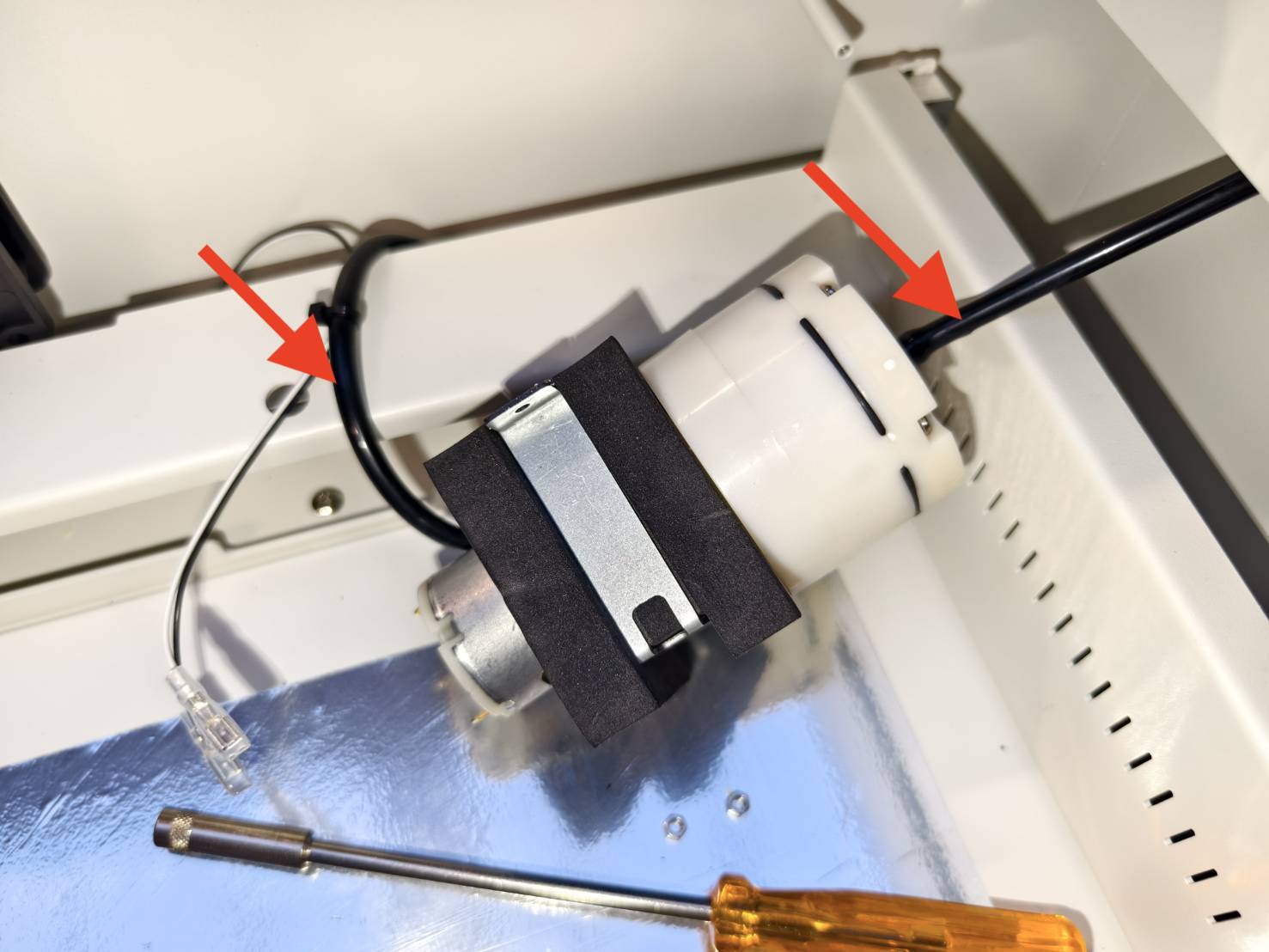

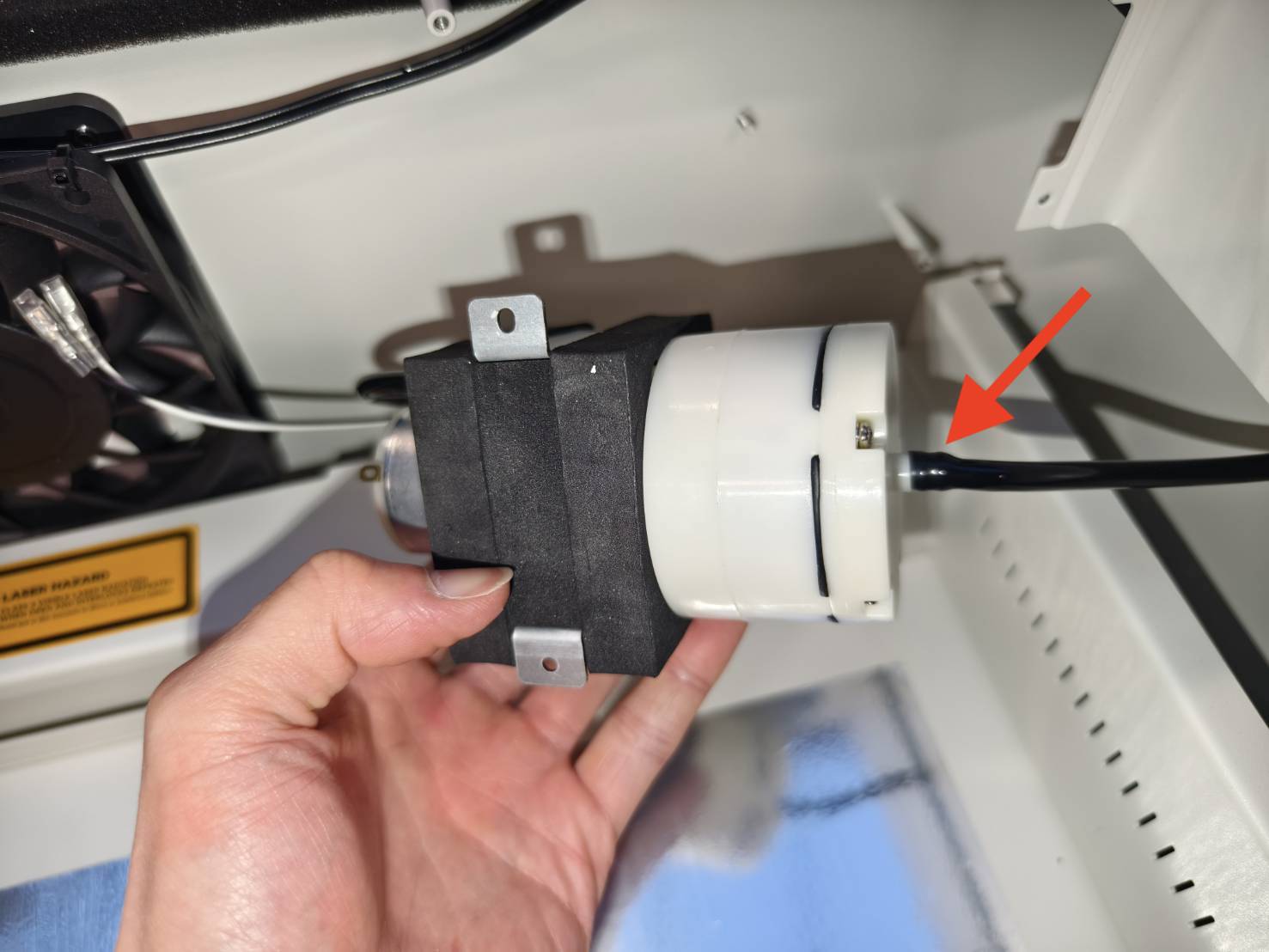

Koppel deze luchtslangen los door ze van de luchtpomp af te trekken.
Stap 12

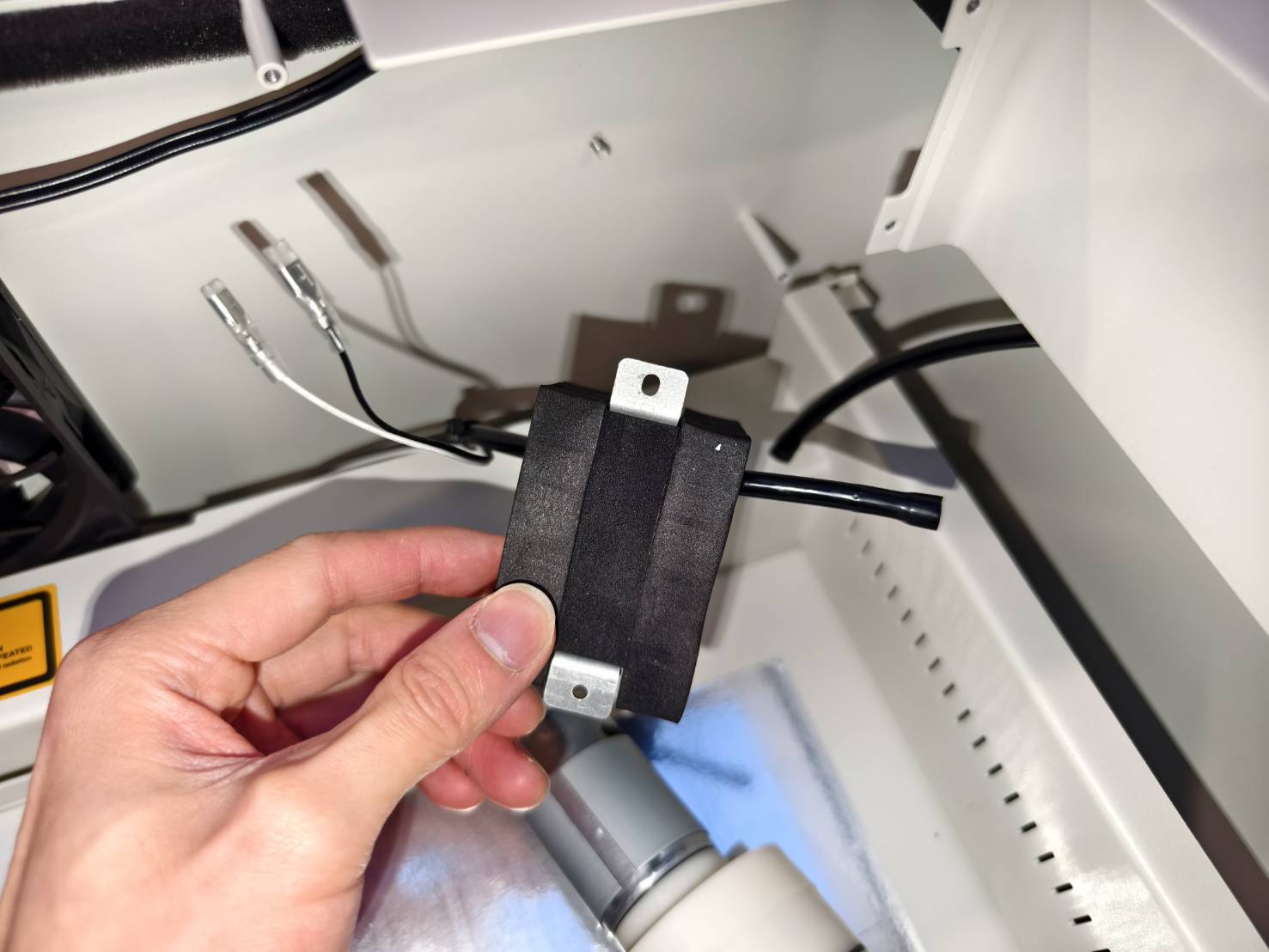

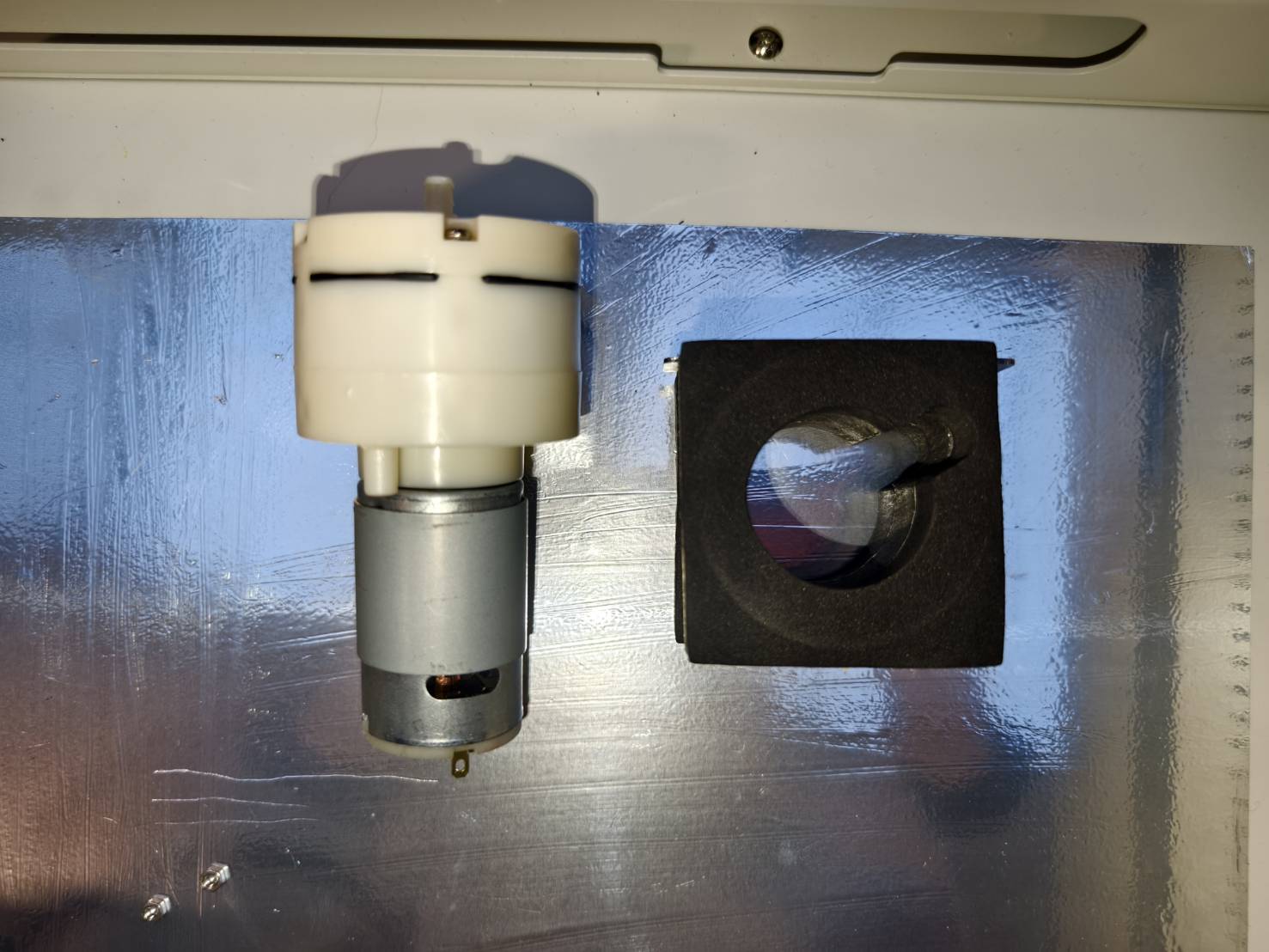

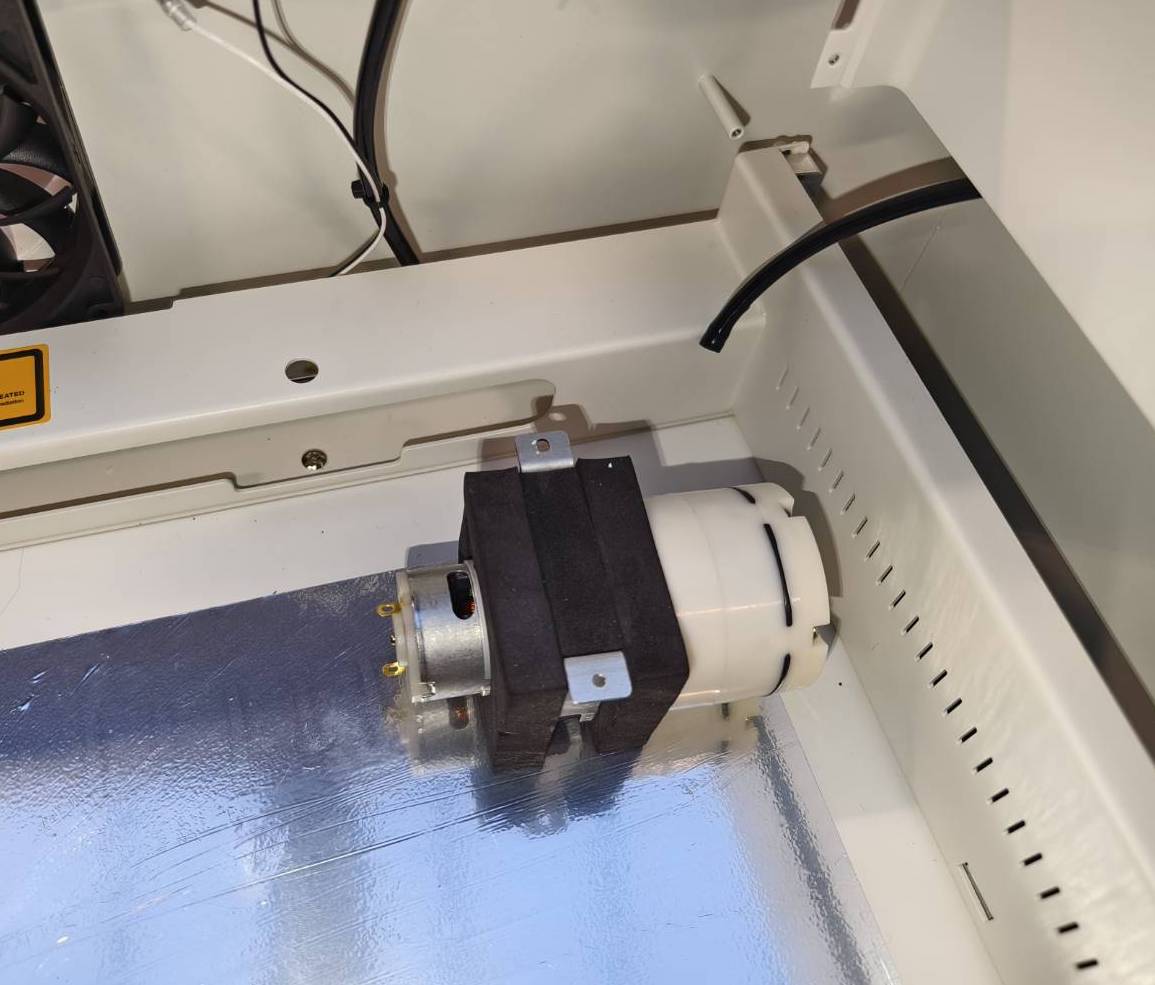

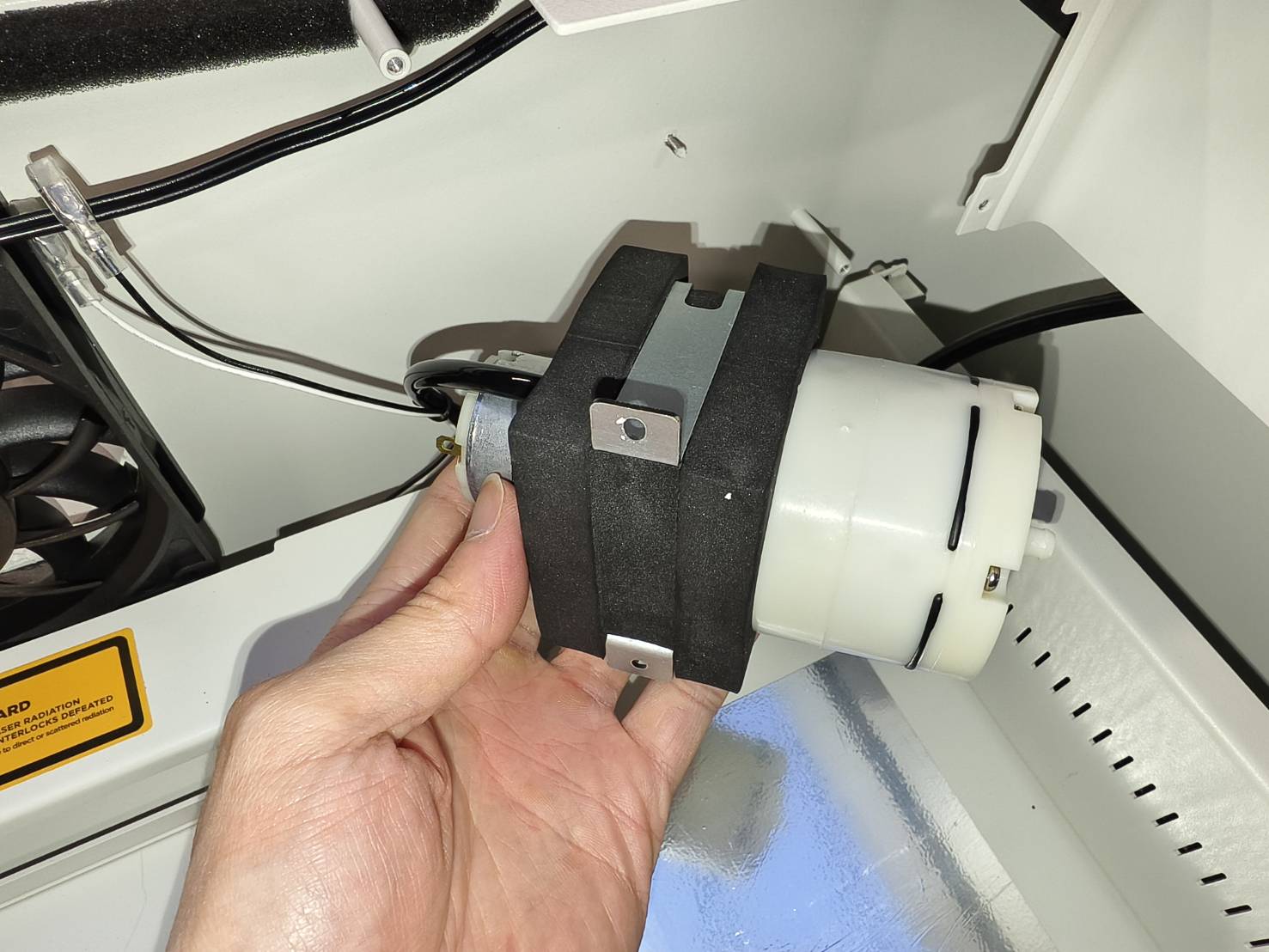

Maak de luchtpomp los van het schuimrubber en de metalen beugel.
De luchtpomp wordt vervolgens volledig uit de machine verwijderd.
Stap 13
Bevestig de luchtslang aan de nieuwe luchtpomp. De onderste luchtslang moet eerst door het schuimrubber worden geleid en daarna aan de luchtpomp worden bevestigd.
Stap 14
Bevestig de andere luchtslang aan de nieuwe luchtpomp.
Stap 15

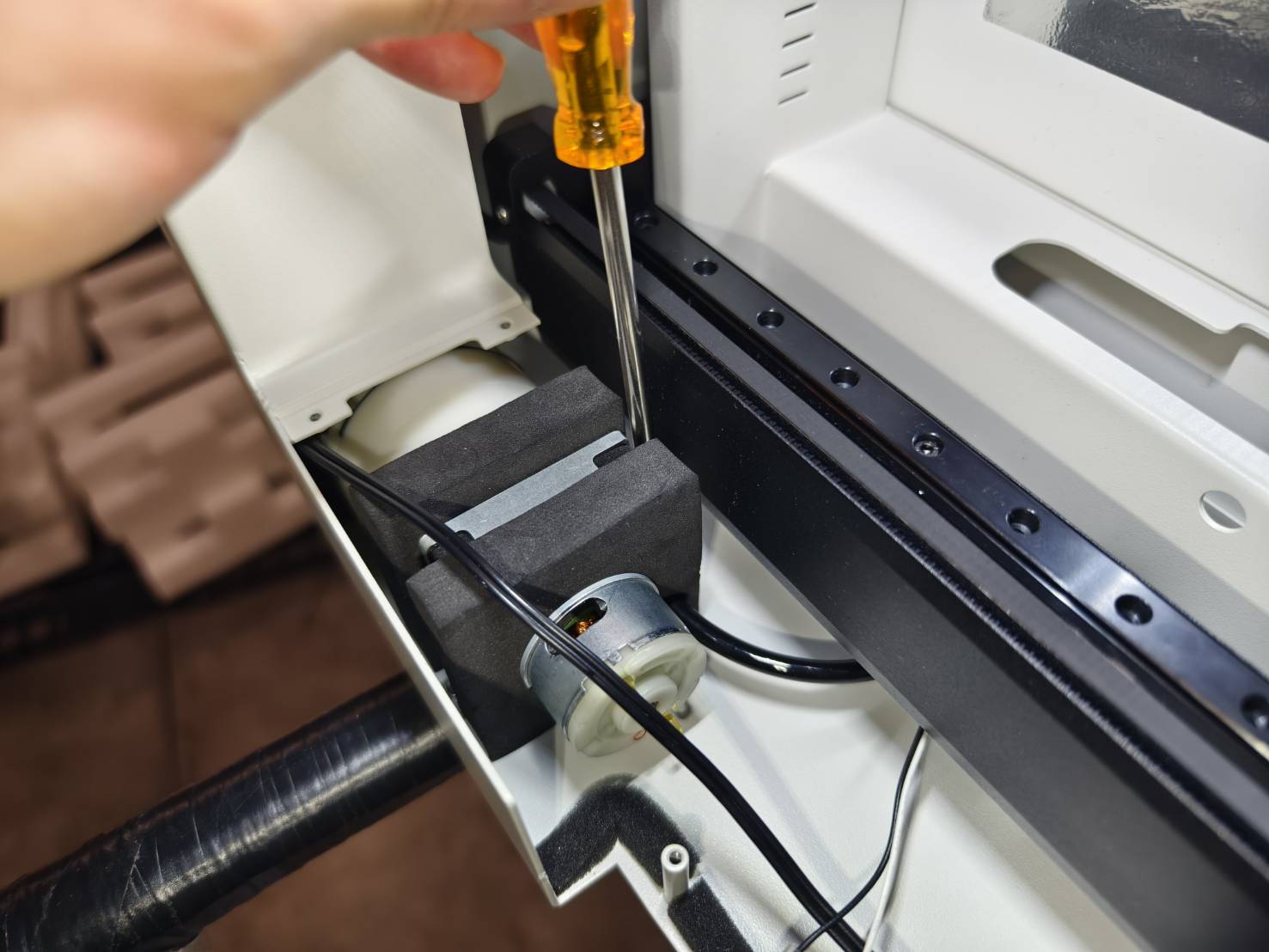

Plaats de luchtpomp met het schuimrubber en de beugel terug op zijn positie. Laat deze voorlopig nog niet vastgeschroefd.
Stap 16

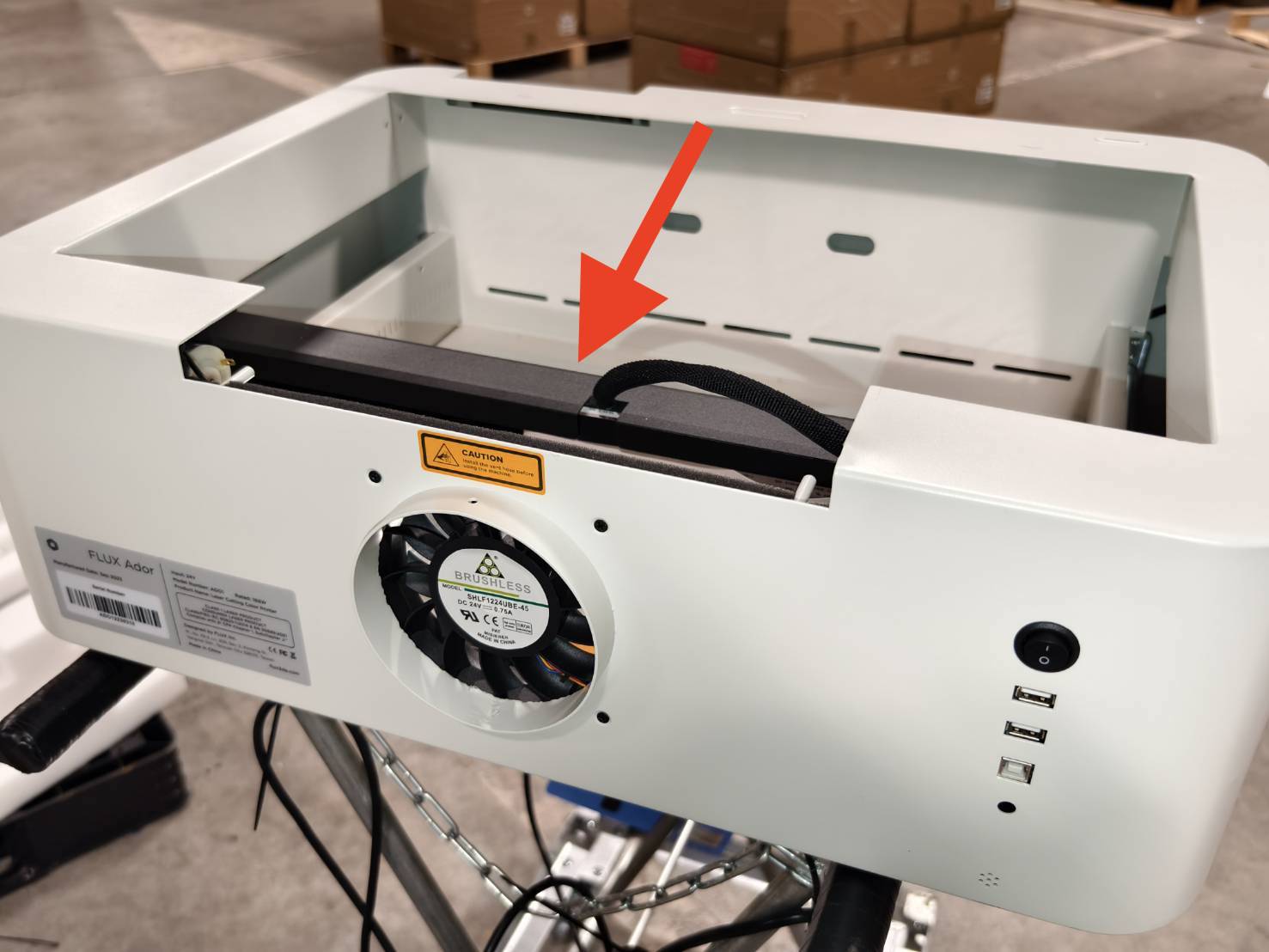

Duw de modulezitting (X-as) helemaal naar de ventilator om schade te voorkomen.

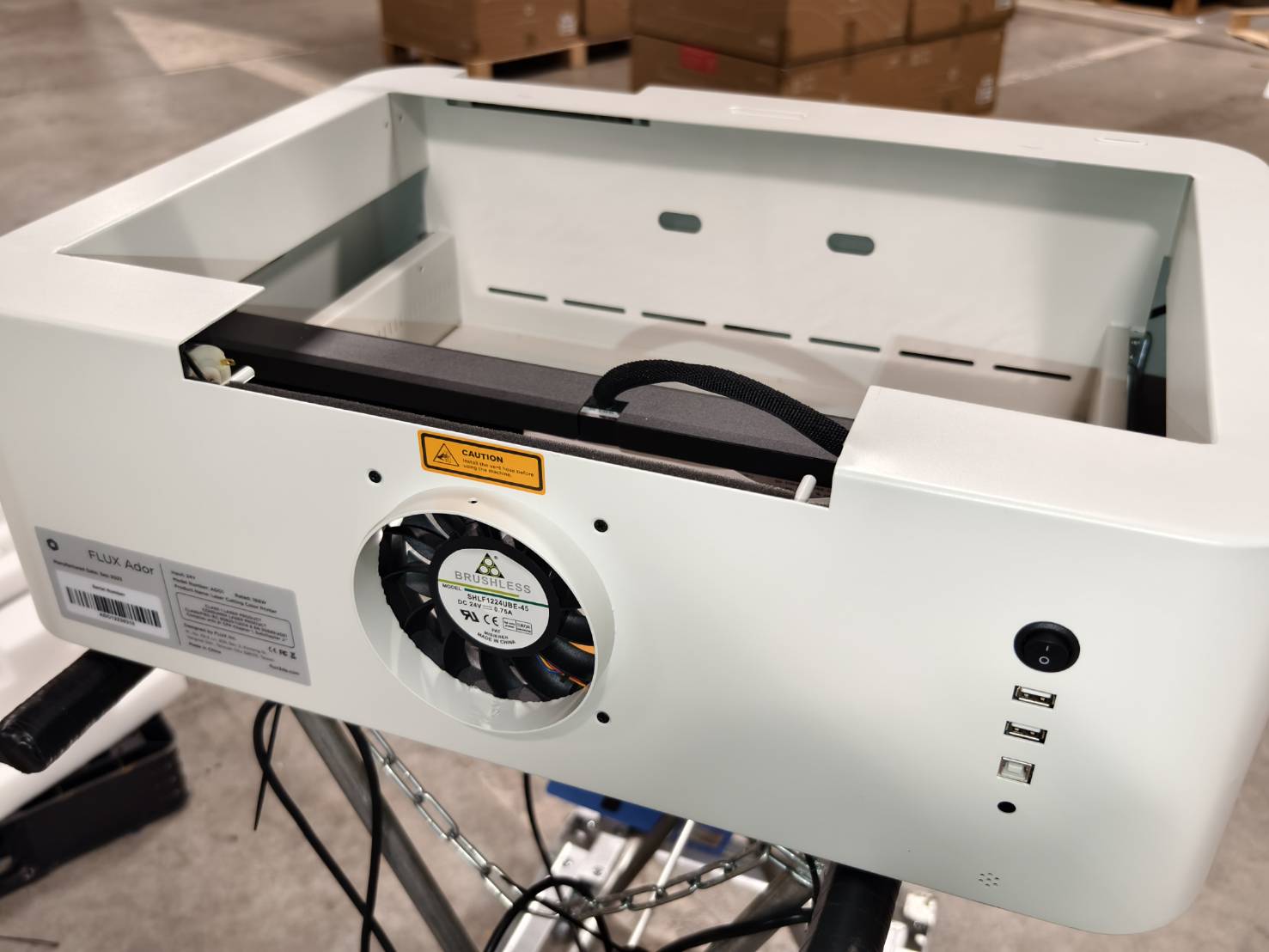

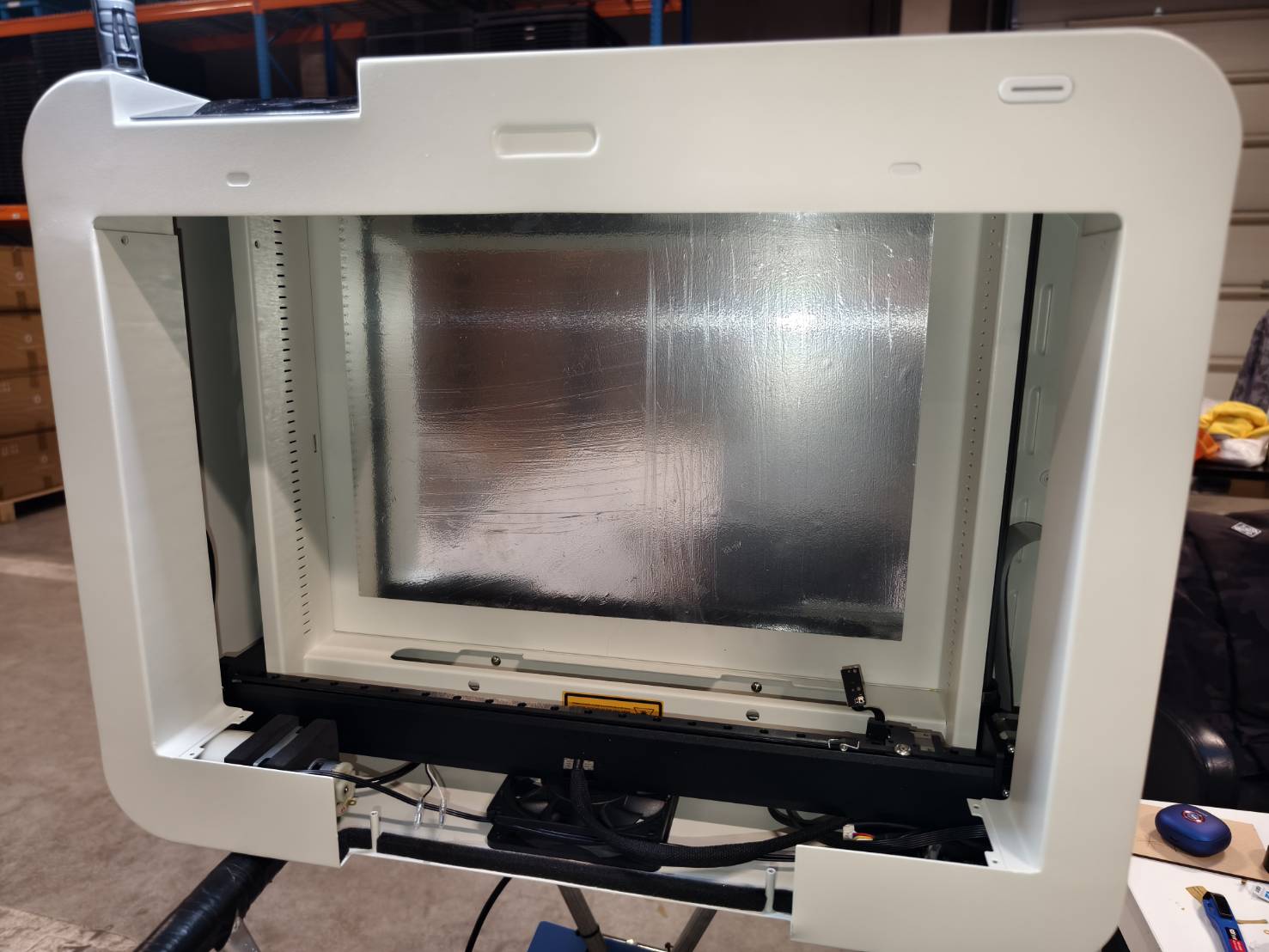

Zet de machine rechtop, zoals weergegeven in de afbeelding.
Stap 17

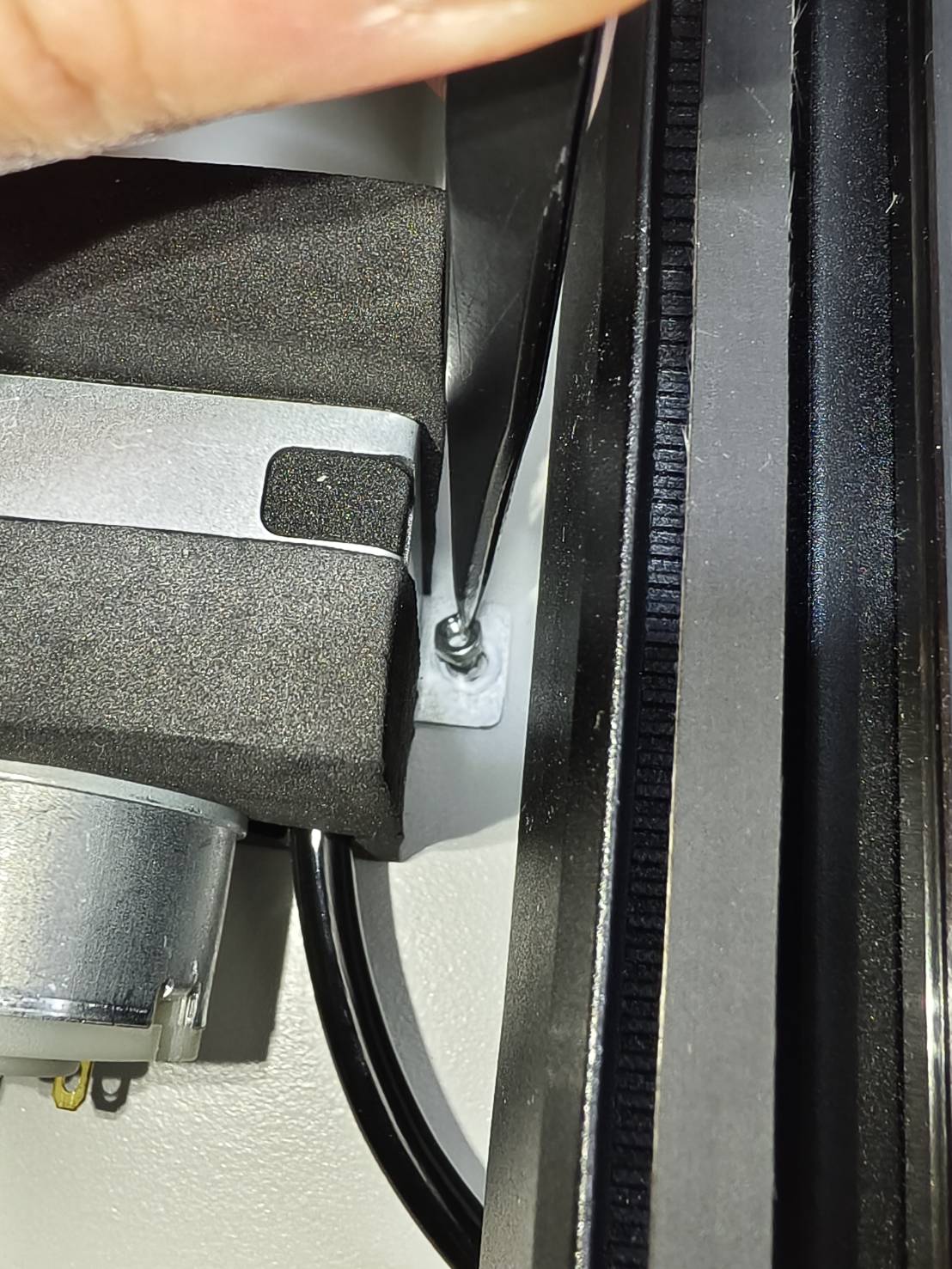

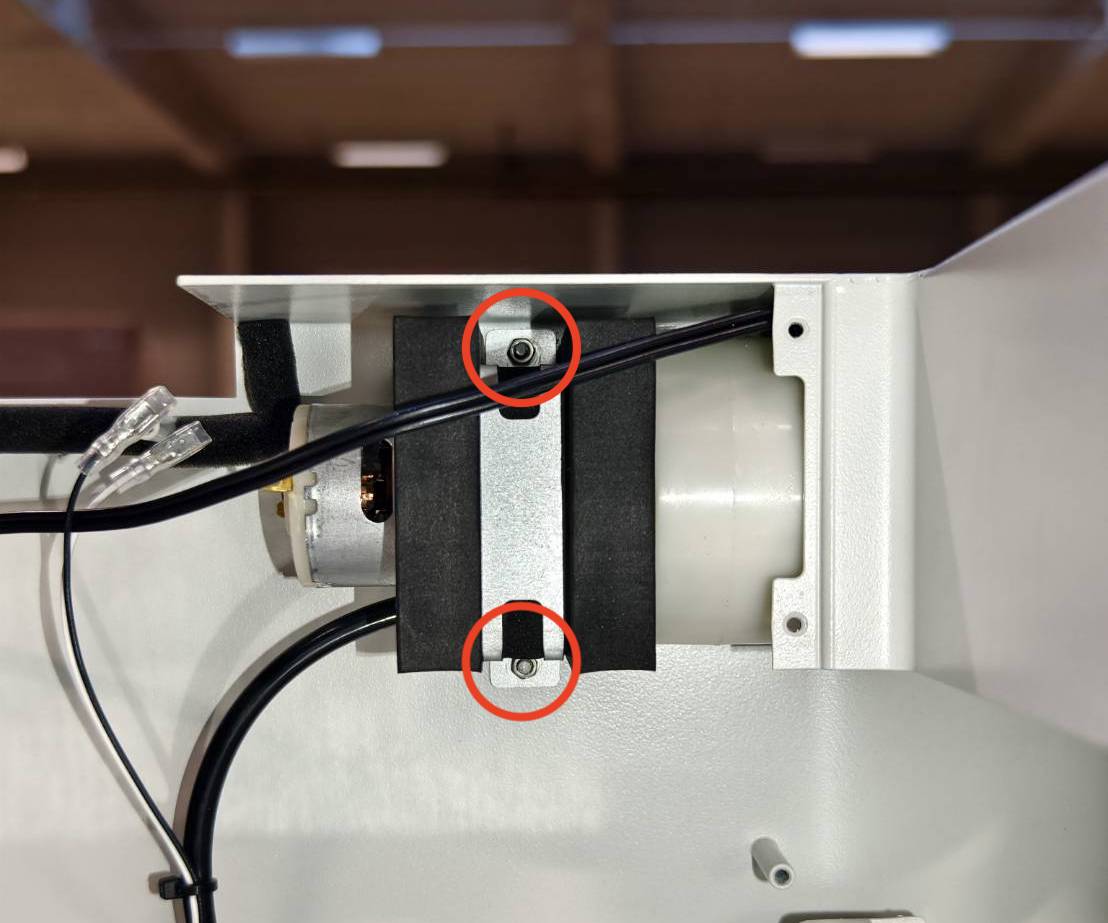

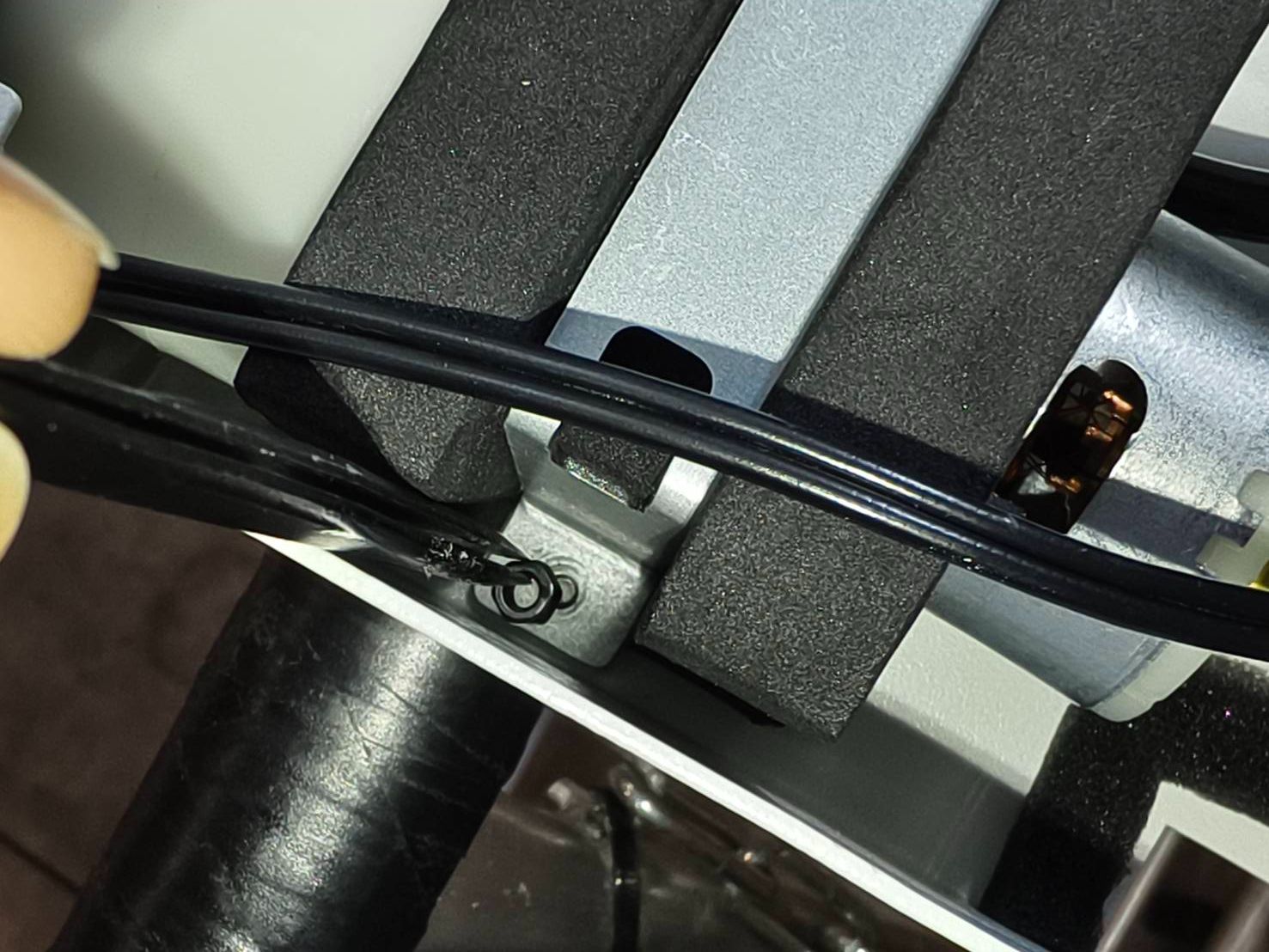

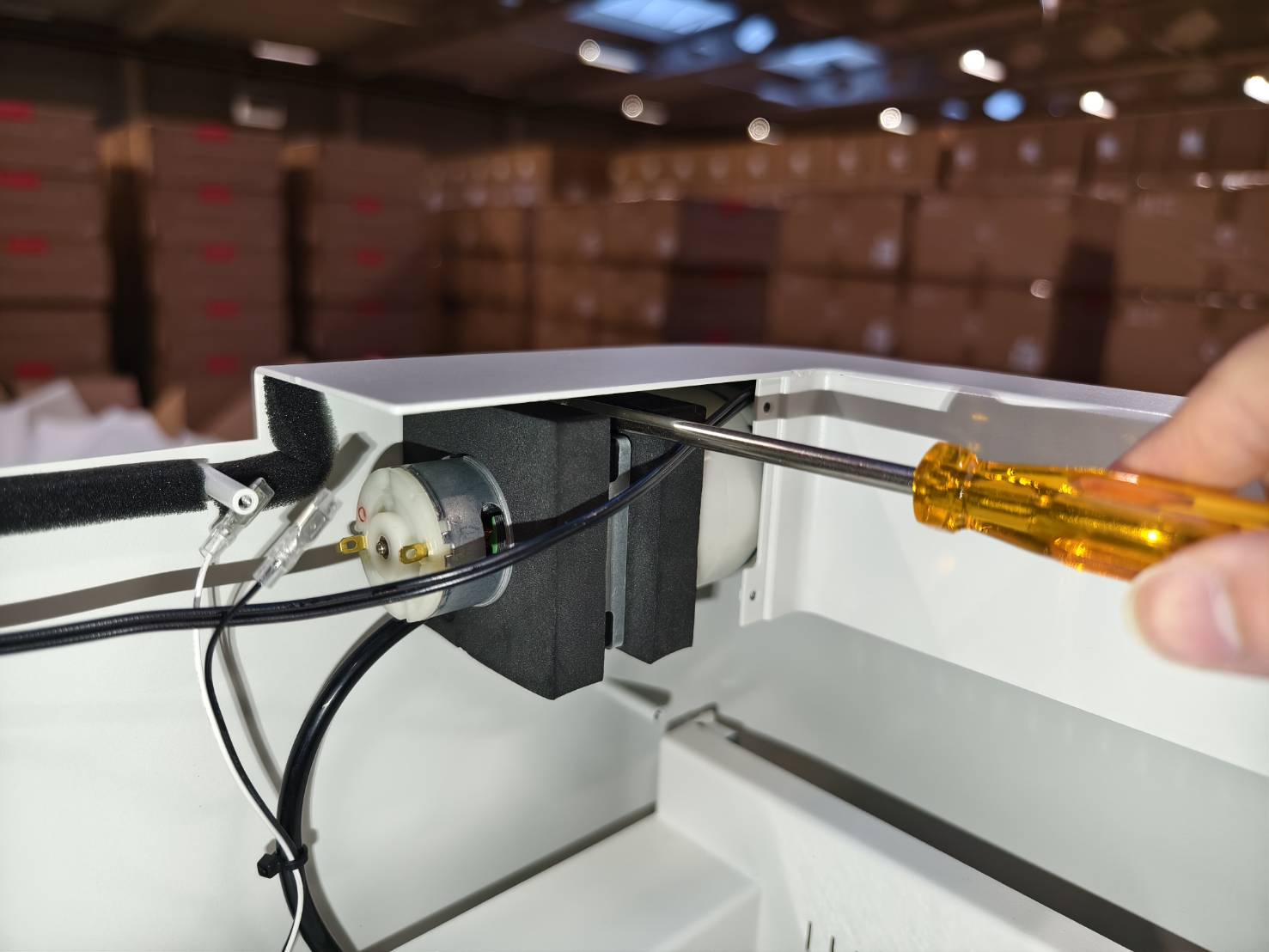

Gebruik een pincet om de moer op de bout te plaatsen en draai deze vast met een dopsleutel.
Doe dit aan beide zijden.
Stap 18
Zet de machine terug in de oorspronkelijke positie.
Opmerking:
De vervanging van de luchtpomp is met deze stap voltooid.
Als het vervangen van de luchtpompkabel niet nodig is, ga dan door naar Stap 23 en sluit de 2-pins kabel direct aan.
Stap 19

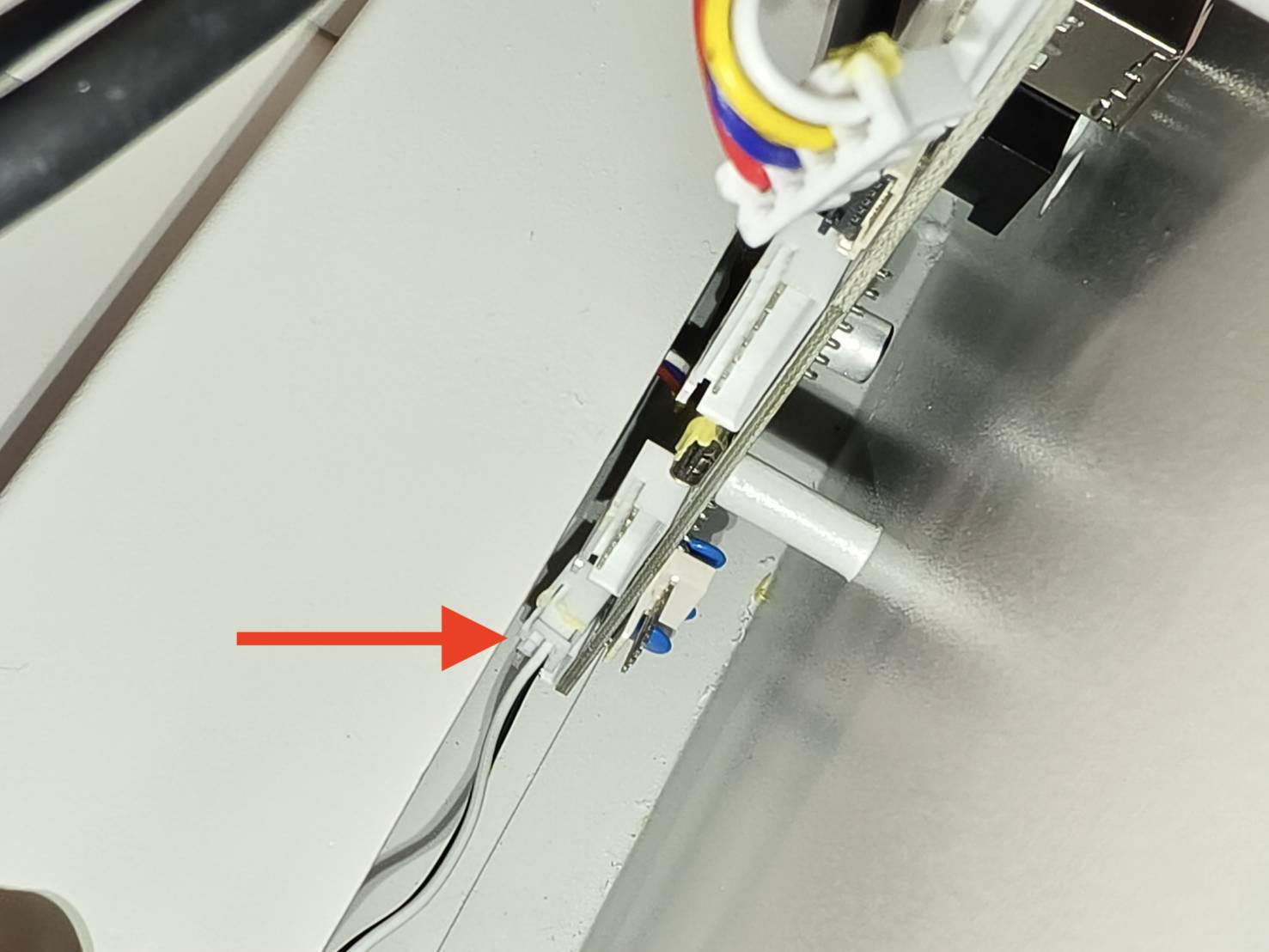

Koppel de 2-pins kabel van de luchtpomp los van het moederbord aan de onderkant.
Stap 20

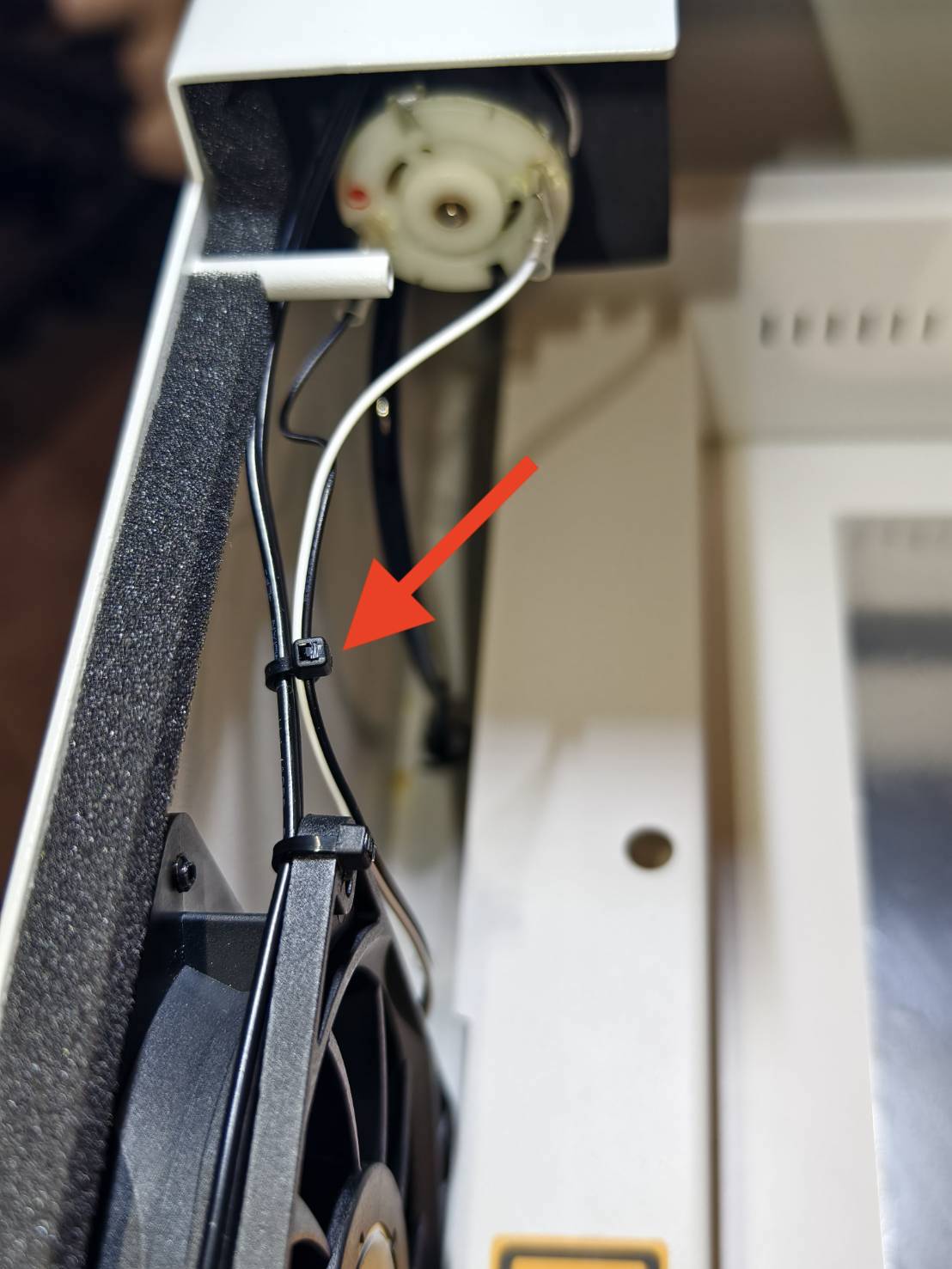

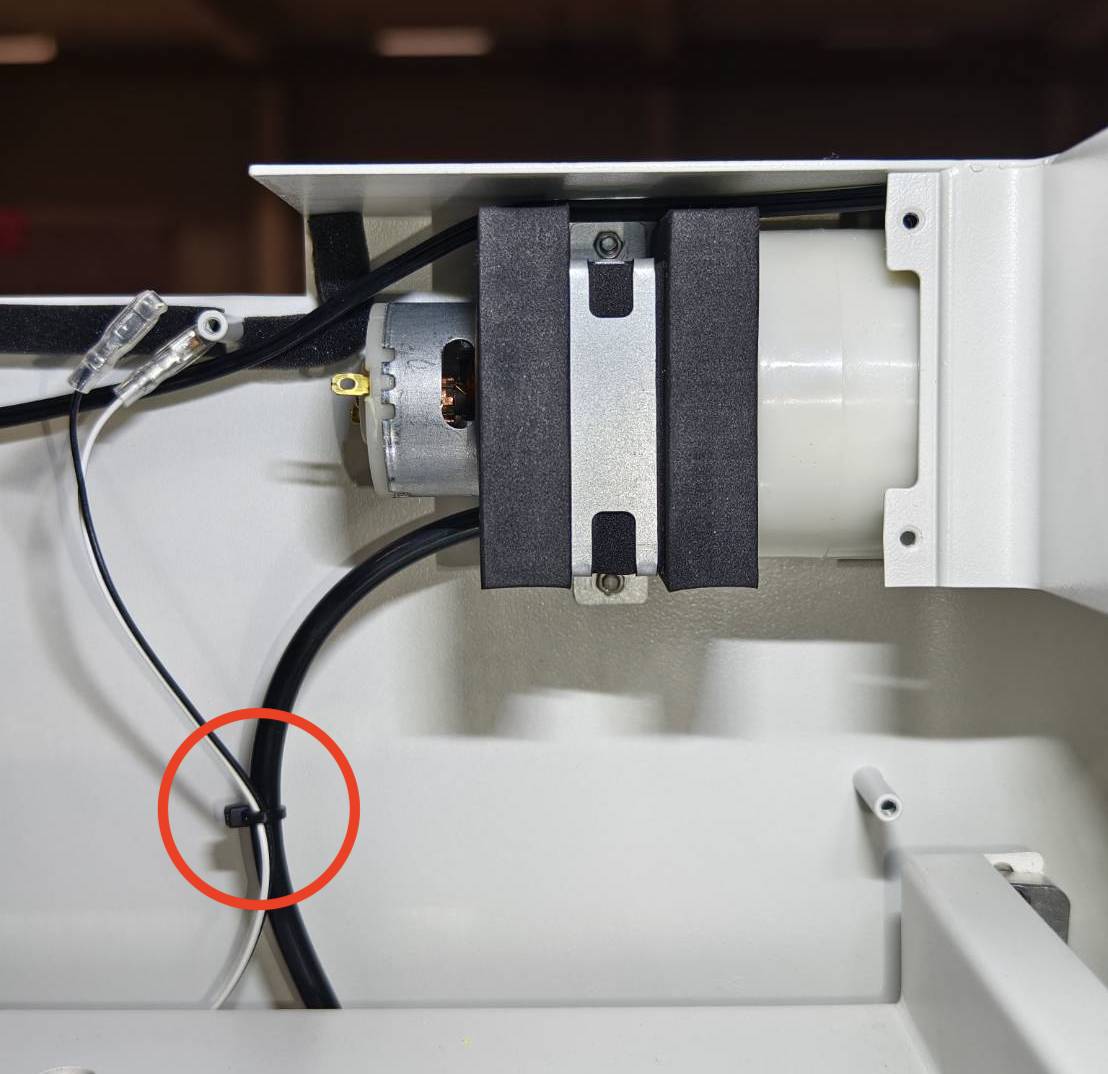

Knip de kabelbinder door die de luchtslang en de luchtpompkabel samenbindt.
Stap 21

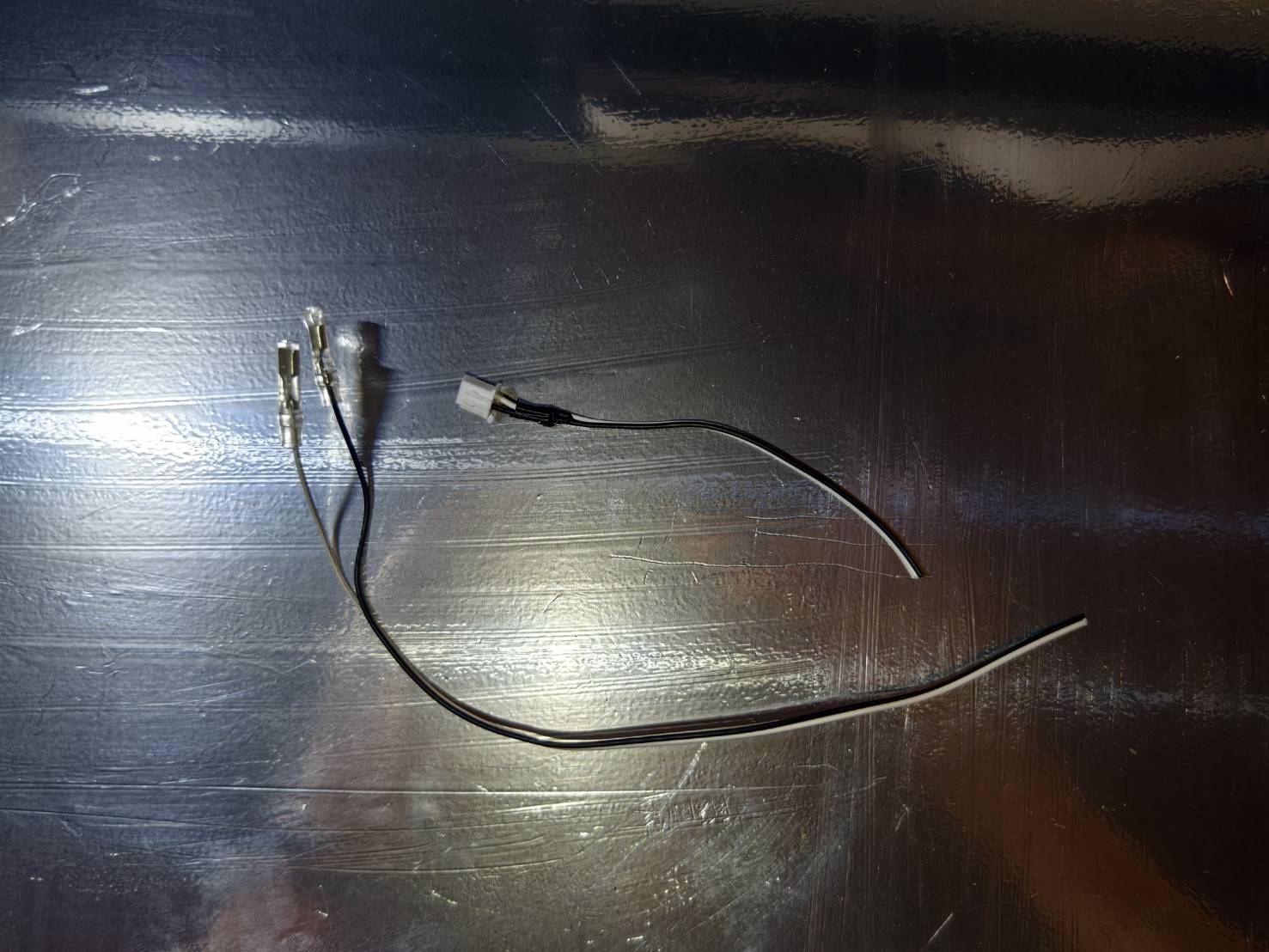

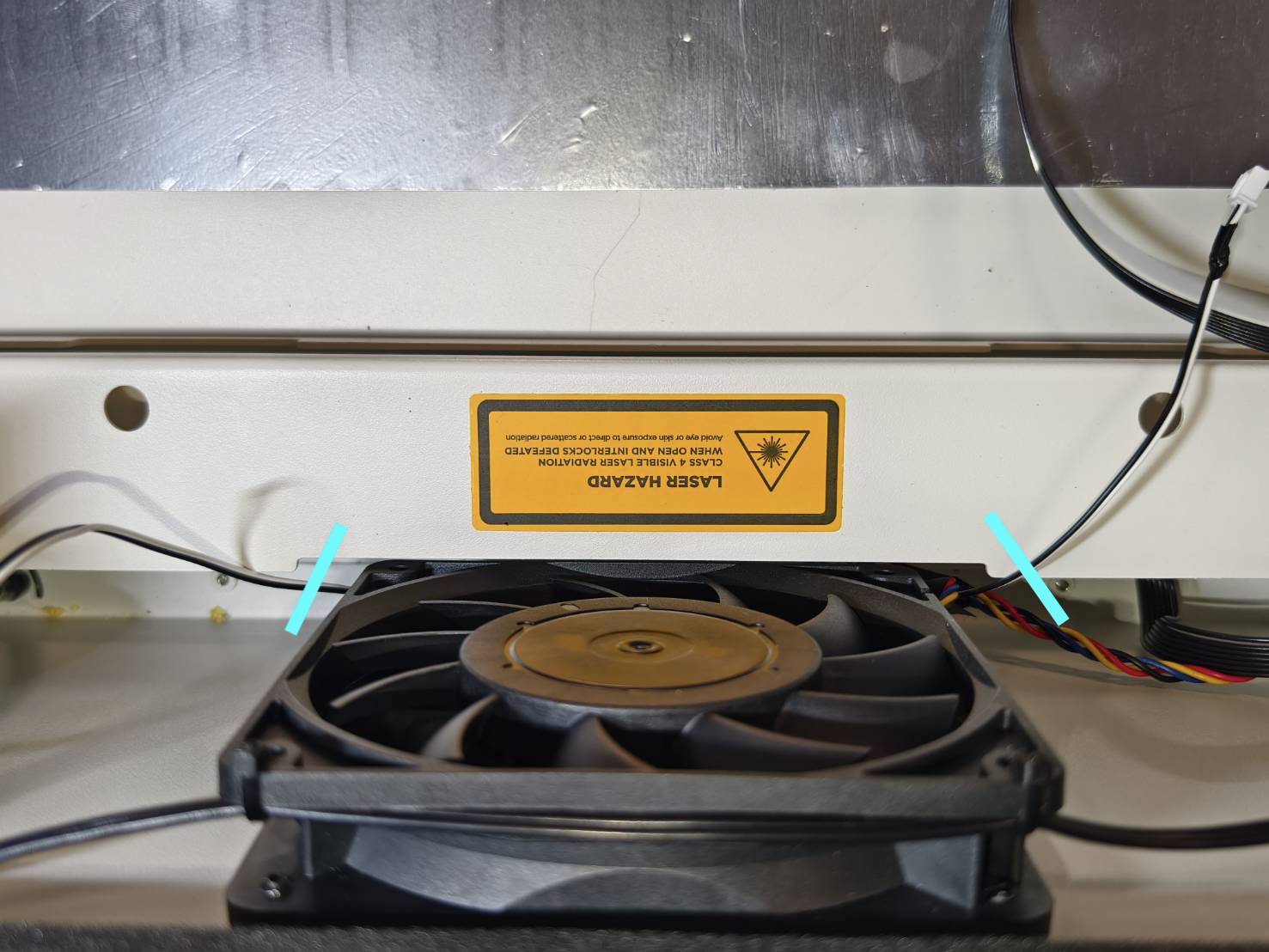

Knip de draden aan beide zijden van de ventilator af, zoals op de afbeelding te zien is. De afgesneden draden kunnen worden weggegooid.
Stap 22

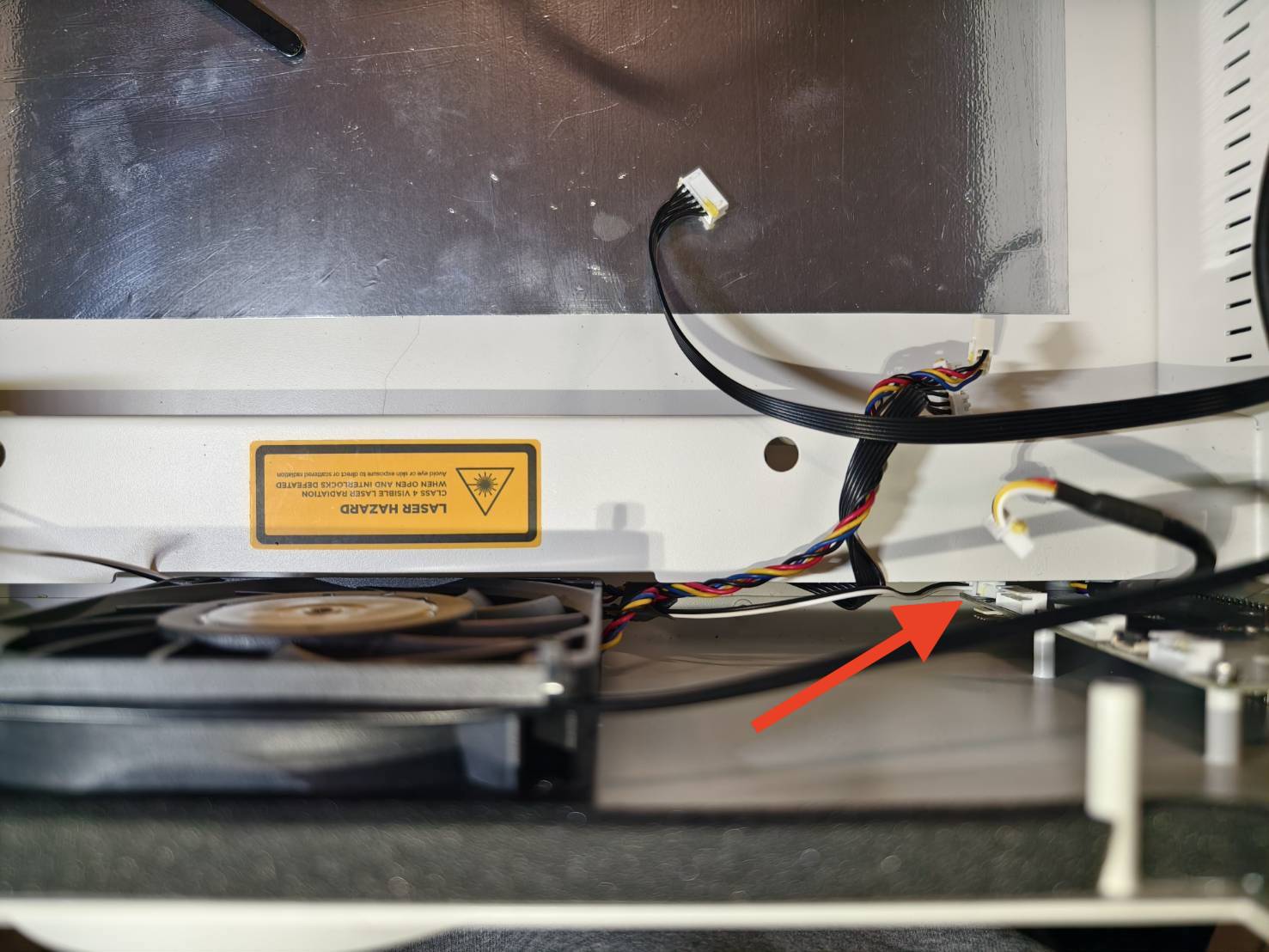

Sluit de nieuwe kabel aan op het moederbord.
De kabel moet onder de ventilator door naar het moederbord worden geleid.
Stap 23

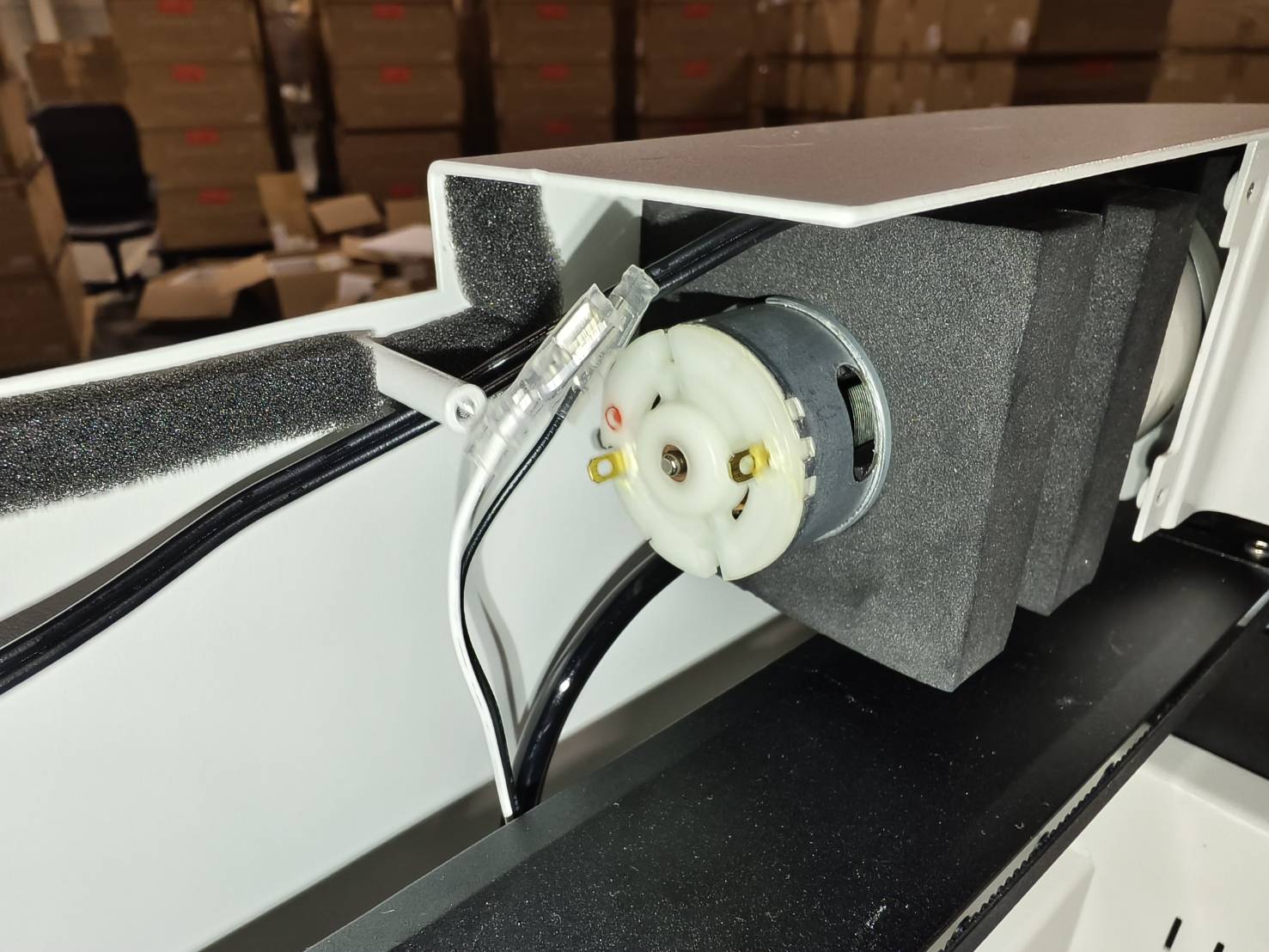

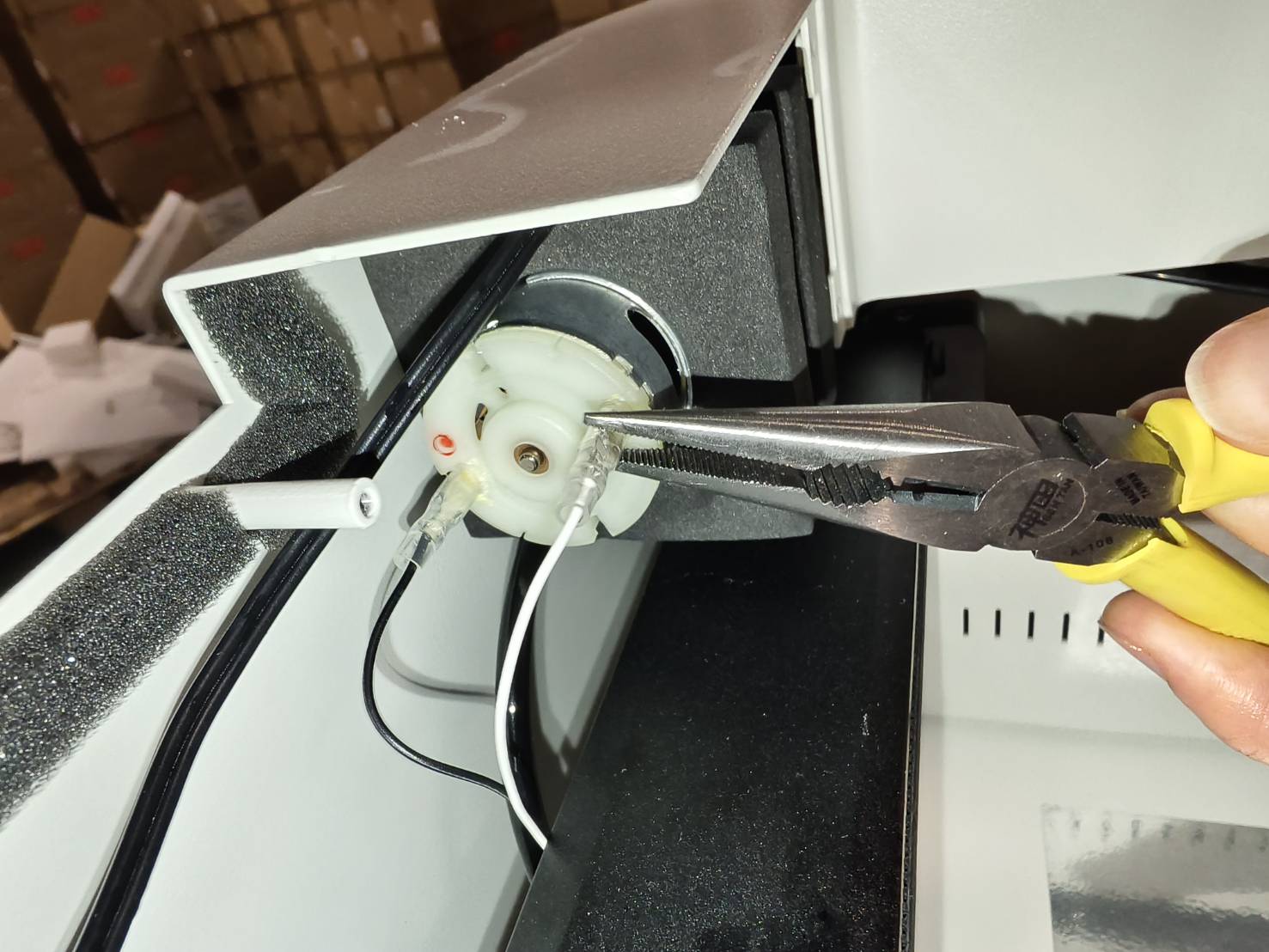

Verbind de draden met de luchtpomp en gebruik een tang om de pinnen aan te drukken.
(De zwarte draad wordt aangesloten op de rode markering op de pomp.)
Stap 24

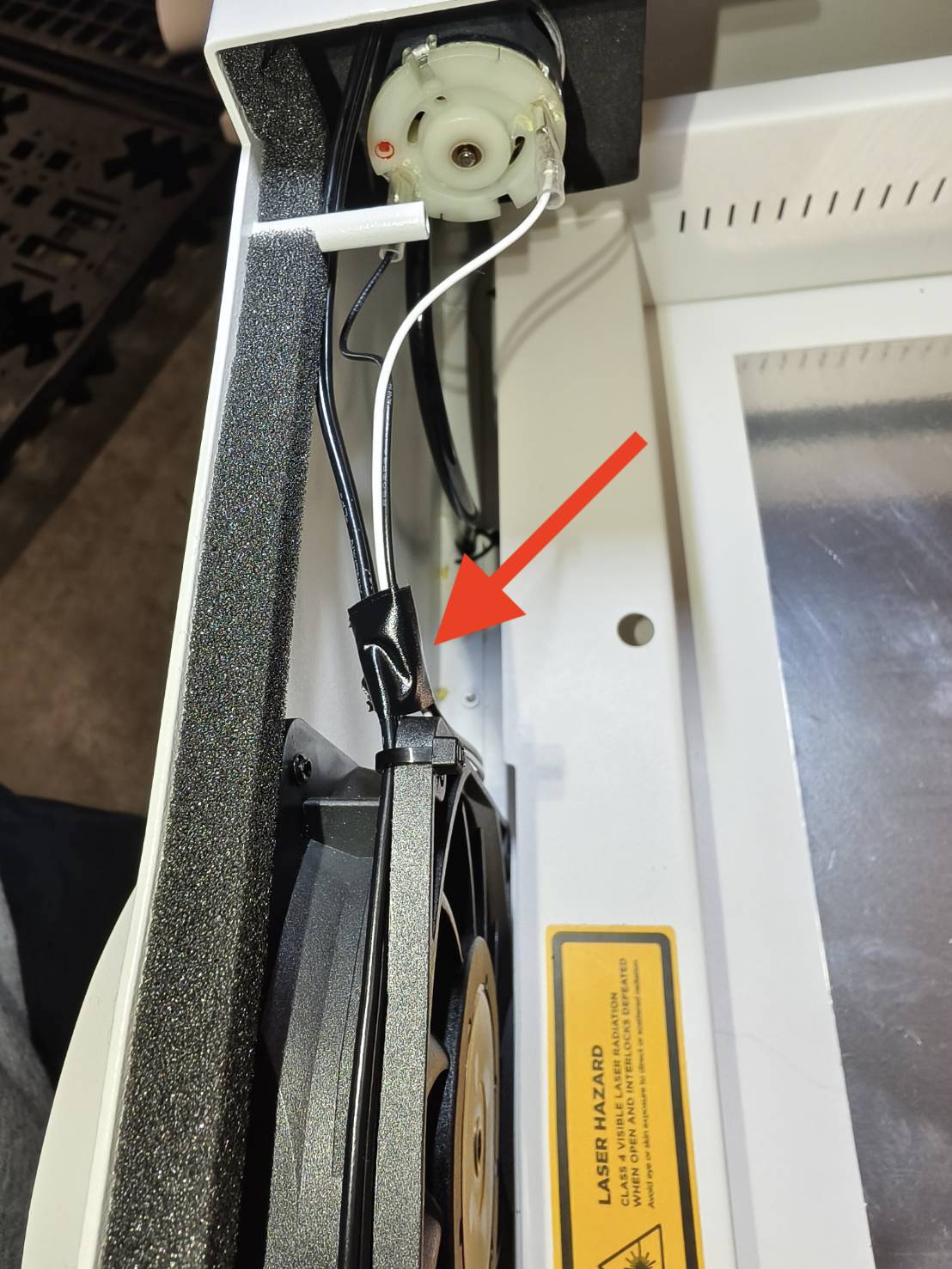

Bind de draden van de luchtpompkabel samen met de kabel die bovenop de ventilator is bevestigd met behulp van een kabelbinder of tape.
Opmerking: Ga direct door naar Stap 25 als uw kabel niet vervangen hoeft te worden.
Voorbeeld met kabelbinder
Voorbeeld met tape
Stap 25
Sluit de kabels opnieuw aan.
Zorg ervoor dat de witte markering op de USB-C-kabel naar het werkgebied is gericht, zoals op de onderstaande afbeelding.
(Een pincet kan handig zijn bij deze stap)
Stap 26
Plaats de plaat en de deurafdekking aan de bovenzijde. Laat voldoende ruimte over om met uw handen te kunnen werken.
Stap 27
Sluit de camerakabel aan op het moederbord.
Let op: het metalen oppervlak van de camerakabel moet naar het moederbord gericht zijn.
Het metalen oppervlak van de camerakabel:
Het metalen oppervlak moet naar het moederbord gericht zijn:
Steek de kabel in:
Vergrendel de clip:
Stap 28
Sluit de motorkabel aan.
Stap 29
Duw de plaat terug en draai de schroeven vast. (T8-schroef x 8 stuks)
Stap 30
Aangezien bij de bovenstaande stappen de deurafdekking en camera zijn verplaatst, voer als laatste stap de camerakalibratie uit voordat u de machine weer in gebruik neemt.
U kunt deze pagina raadplegen: Camerakalibratie.
