Ador - Handleiding voor het vervangen van de afzuigventilator

Gereedschap:

• Kruiskopschroevendraaier
• Torx T8 schroevendraaier
• Zijkniptang of kniptang
• Kabelbinders of tape
• Pincet (optioneel)

Stap 1:

Schakel de machine uit en haal de stekker uit het stopcontact.

Stap 2:

Draai de schroeven op de plaat los. T8 schroef x 8 stuks (De plaat en de deurafdekking zijn met elkaar verbonden.)

Stap 3:

Schuif de plaat en de deurafdekking een stukje naar voren.

Stap 4:

Verwijder de motorkabel. Het is eenvoudiger om de camerakabel te verwijderen nadat deze kabel is losgekoppeld.

Stap 5:

Verwijder de camerakabel.
Let op: de kabel wordt vastgehouden door een klem. Open de klem om de camerakabel te verwijderen.
(Een pincet kan bij deze stap handig zijn)

Klem vergrendeld:

Klem ontgrendeld:

Trek de kabel eruit:

Stap 6:

Verwijder de plaat en de deuropening.

Stap 7:

Verwijder de andere vier kabels en laat de 2-pins kabel helemaal onderaan aangesloten.
(Een pincet kan bij deze stap handig zijn)

Stap 8:

Knip deze kabelbinders door met een kniptang of tang.

Stap 9:

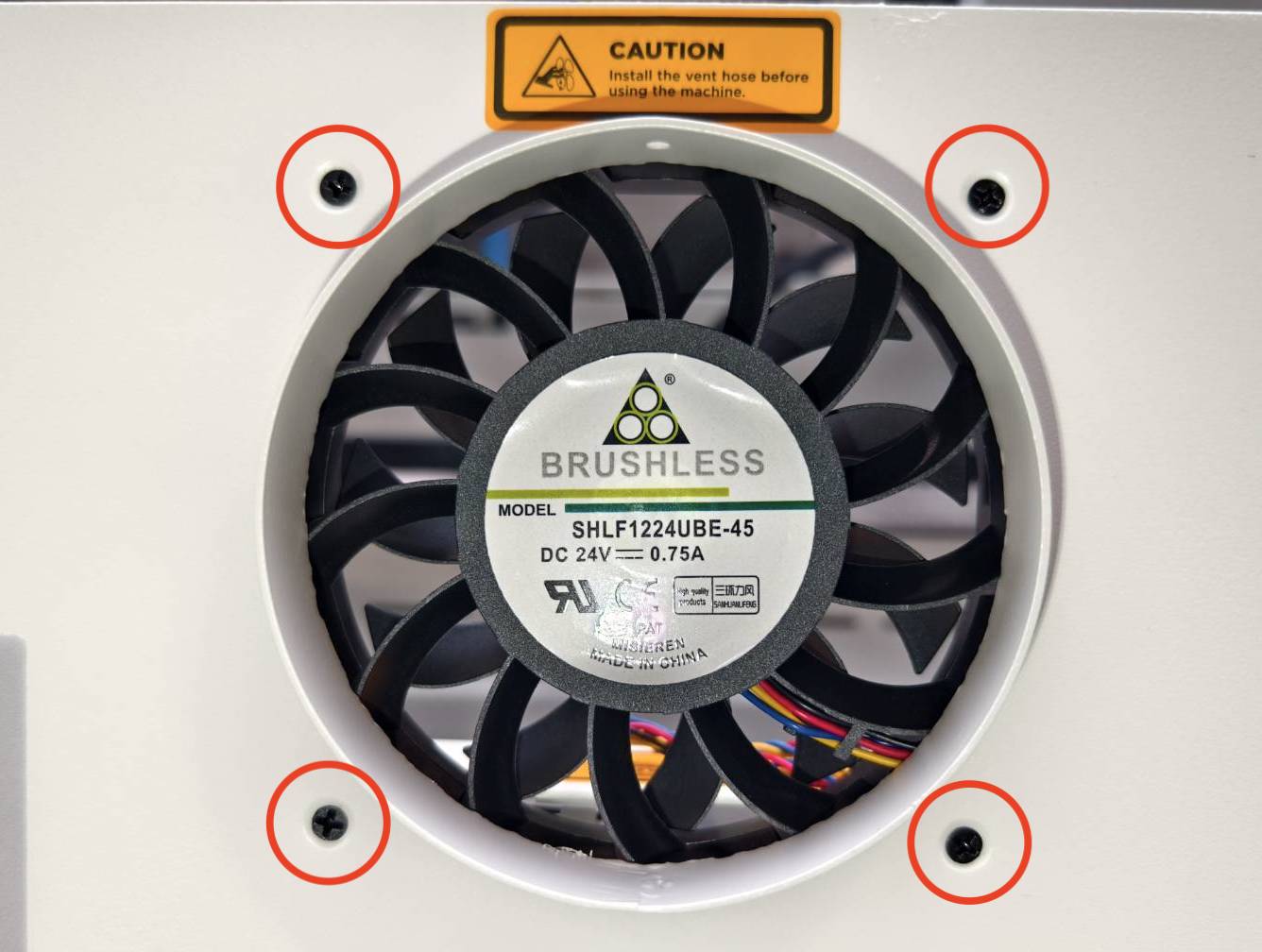

Maak de ventilator los door deze vier schroeven los te draaien met een kruiskopschroevendraaier.

Stap 10:

Zodra de ventilator is losgemaakt, knip voorzichtig de kabelbinders aan de onderkant van de ventilator door. De ventilator kan dan volledig worden verwijderd.

Stap 11:

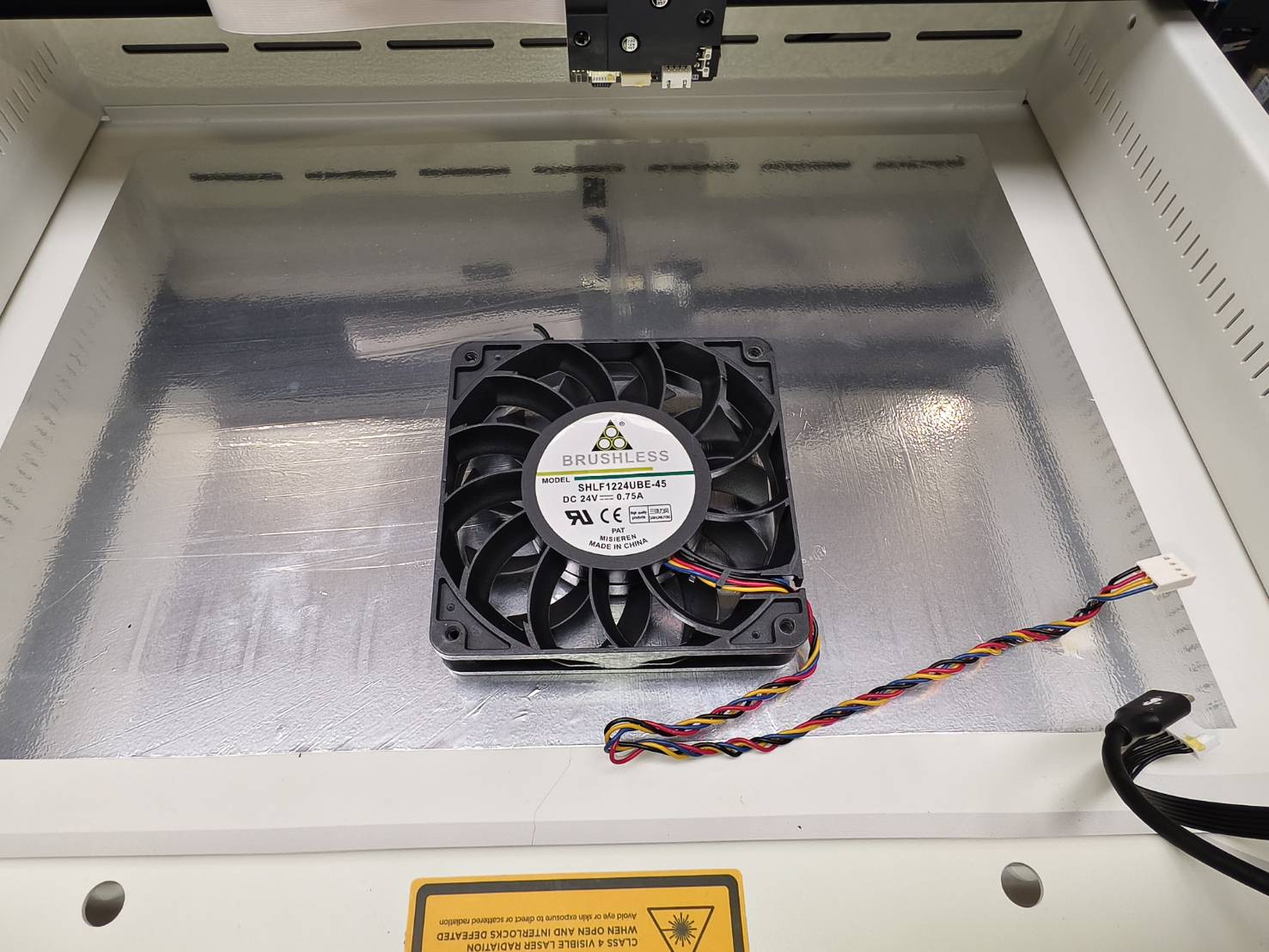

Pak de nieuwe ventilator en bind de nog aangesloten 2-pins kabel samen met de ventilatorkabel zoals getoond in de onderstaande afbeelding. Zorg ervoor dat de kabelzijde zich aan de onderkant van de ventilator bevindt.
De lengte van de ventilatorkabel moet worden ingekort door deze te buigen. Het gebruik van kabelbinders of tape om de kabels samen te binden is beide acceptabel.

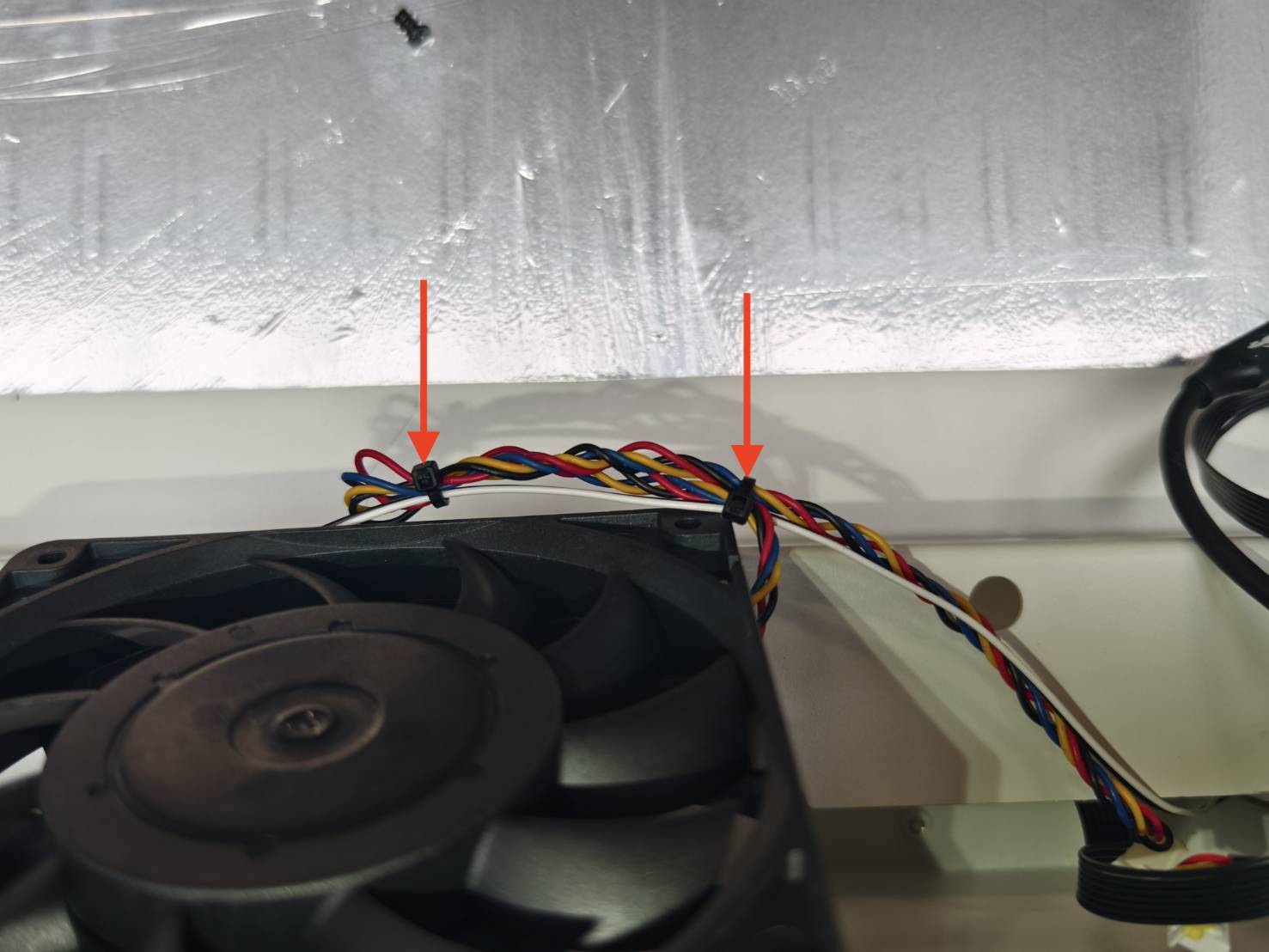

Voorbeeld met kabelbinder:

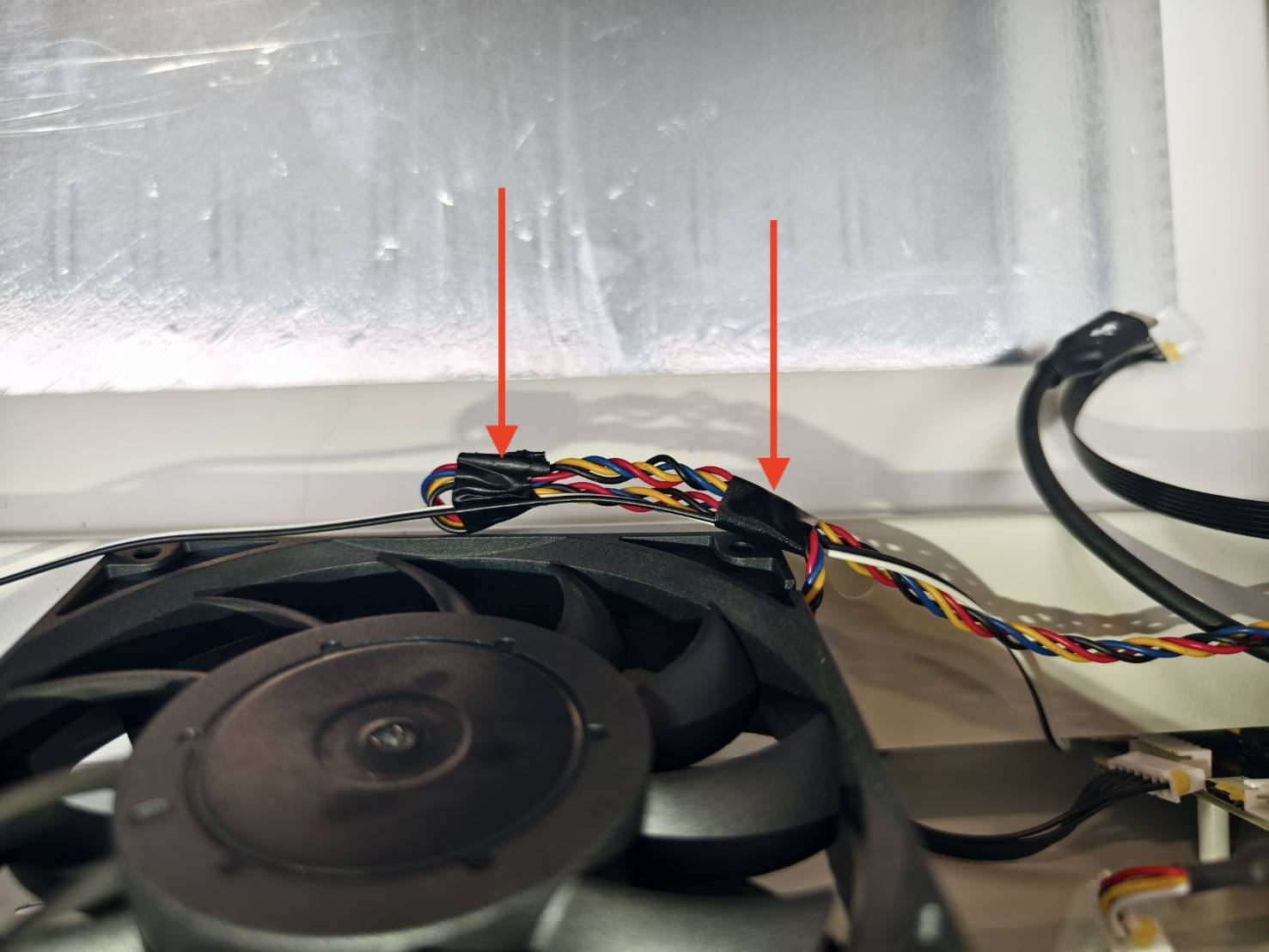

Voorbeeld met tape:

Stap 12:

Bevestig de nieuwe ventilator op de machine door de vier schroeven vast te draaien.
Zorg ervoor dat de samengebonden kabels onder de ventilator worden geplaatst.

Stap 13:

Sluit de kabels opnieuw aan.
Zorg ervoor dat de witte markering op de USB-C-kabel naar het werkgebied gericht is, zoals op de onderstaande afbeelding.
(Een pincet kan bij deze stap handig zijn)

Stap 14:

Bevestig de kabel aan de bovenkant van de ventilator met kabelbinders of tape.

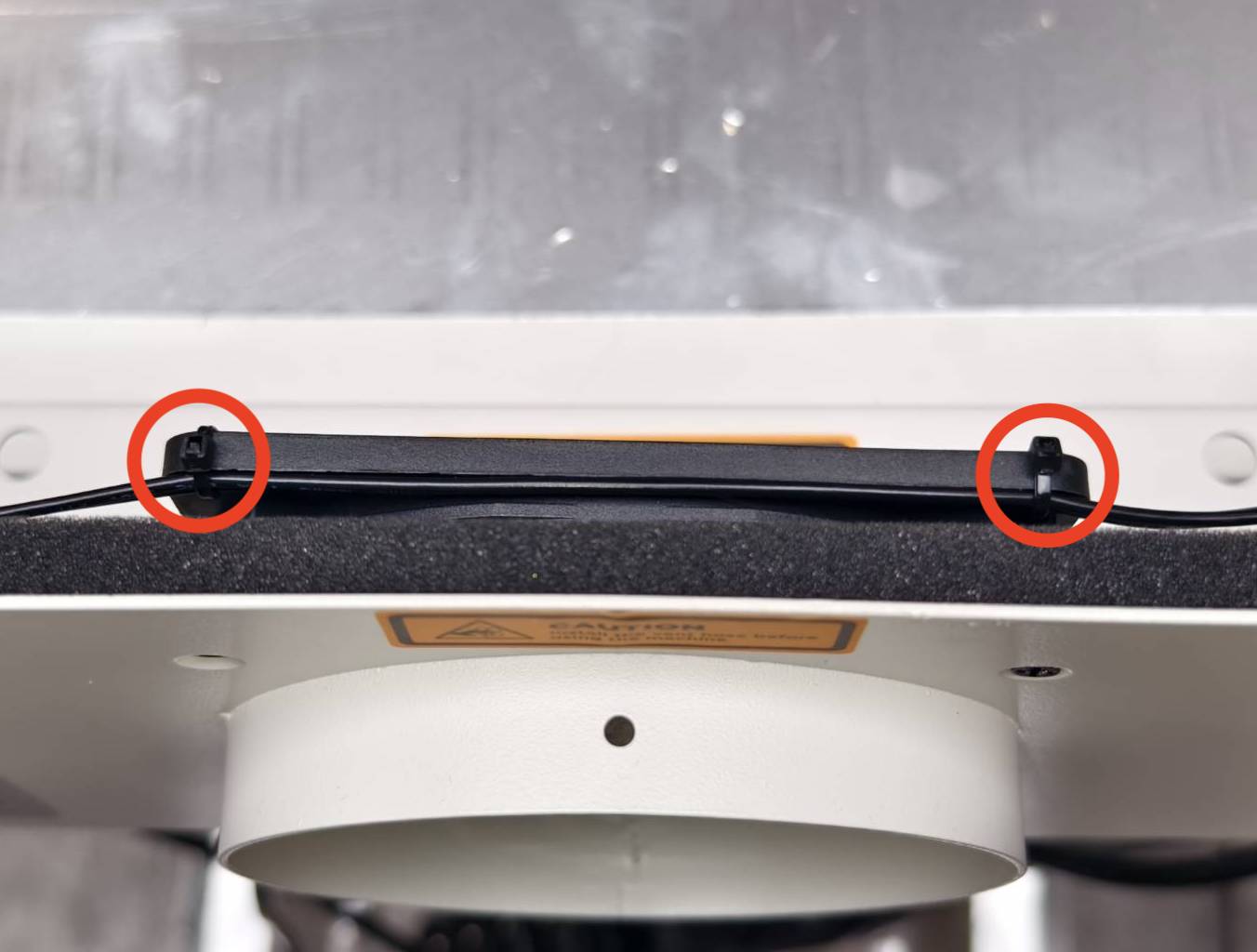

Voorbeeld met kabelbinder:

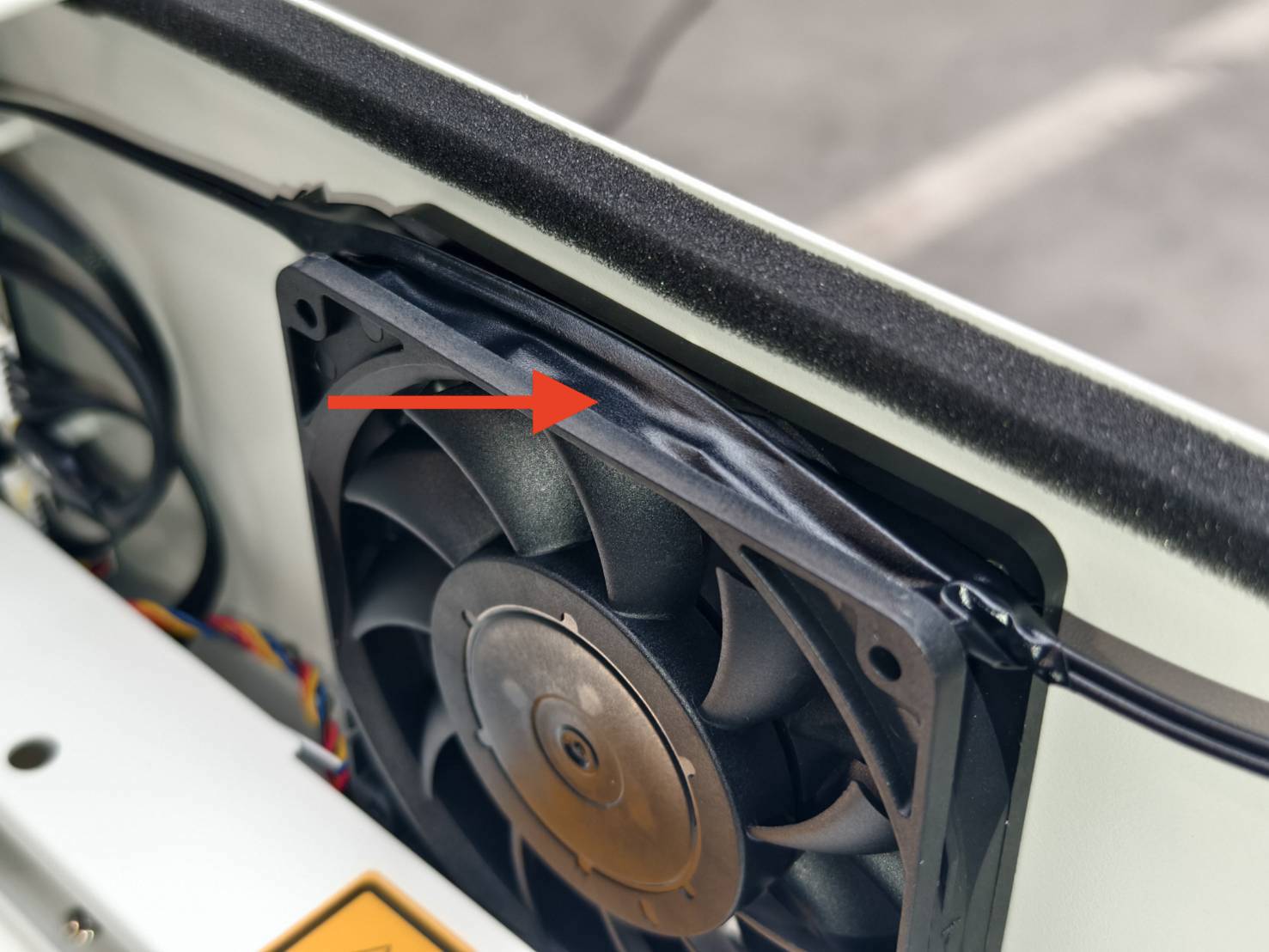

Voorbeeld met tape:

Stap 15:

Plaats de plaat en de deurafdekking aan de bovenkant. Laat voldoende ruimte over om met uw handen te kunnen werken.

Stap 16:

Sluit de camerakabel aan op het moederbord.
Let op: het metalen oppervlak van de camerakabel moet naar het moederbord gericht zijn.

Het metalen oppervlak van de camerakabel:


Het metalen oppervlak moet naar het moederbord gericht zijn:

Steek de kabel in:

Vergrendel de clip:

Stap 17 - Sluit de motorkabel aan:

Stap 18:

Duw de plaat terug en draai de schroeven vast. (T8-schroef x 8 stuks)

Stap 19

Aangezien de bovenstaande stappen het verplaatsen van de deurkap en camera omvatten, voer de camerakalibratie uit als laatste stap voordat u de machine weer in gebruik neemt.
U kunt deze pagina raadplegen: Camerakalibratie.

#Einde
