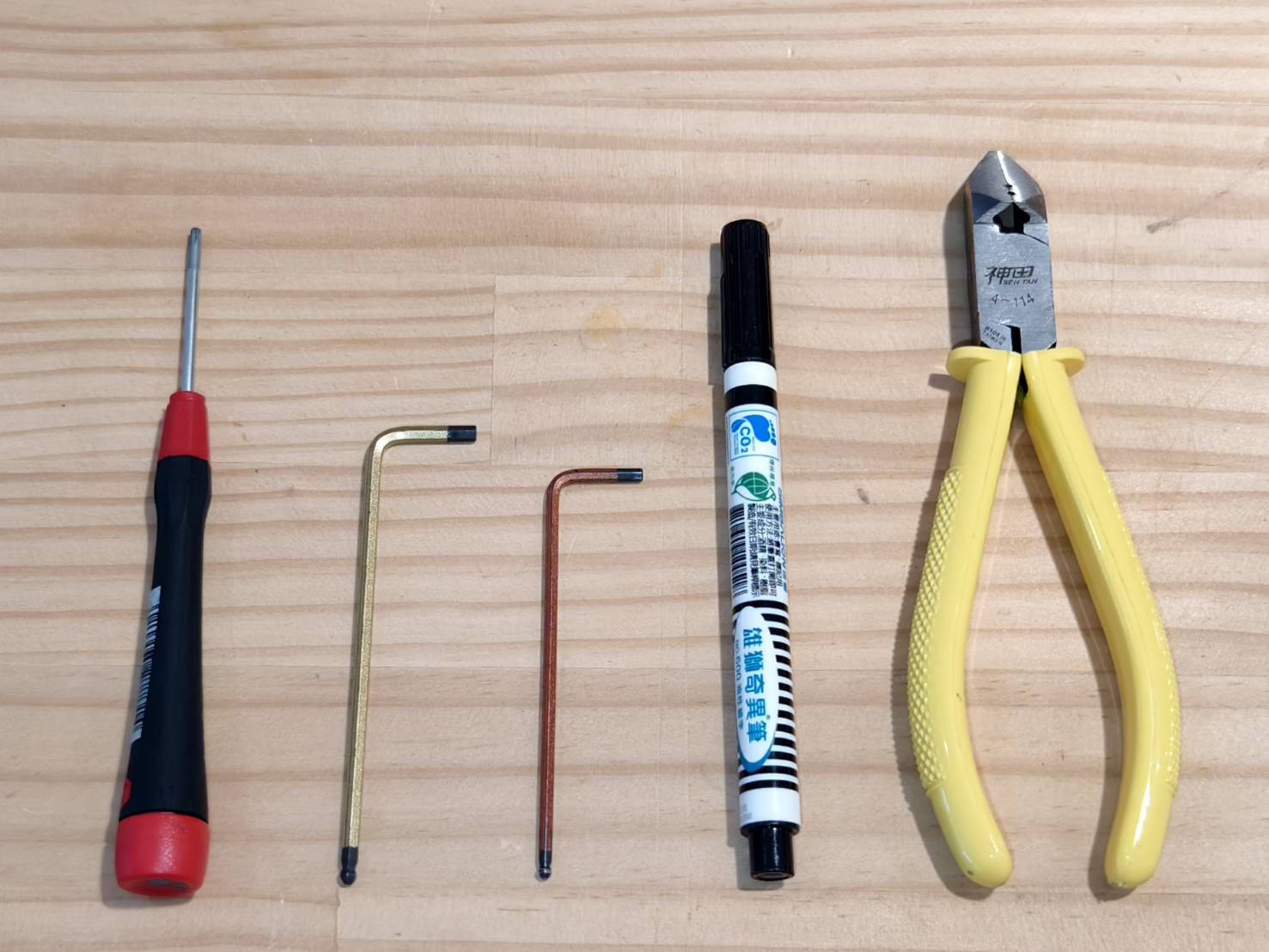

Verktøy
| 1 |
Torx T8 skrutrekker |
| 2 |
3mm unbrakonøkkel |
| 3 |
2,5mm unbrakonøkkel |
| 4 |
Merkepenn |
| 5 |
Avbitertang |
Trinn 1
Fjern laser- eller utskriftsmodulen hvis du har installert en.
Trinn 2
Bruk en unbrakonøkkel for å fjerne beltfjæren på X-aksebeltet.
Trinn 3

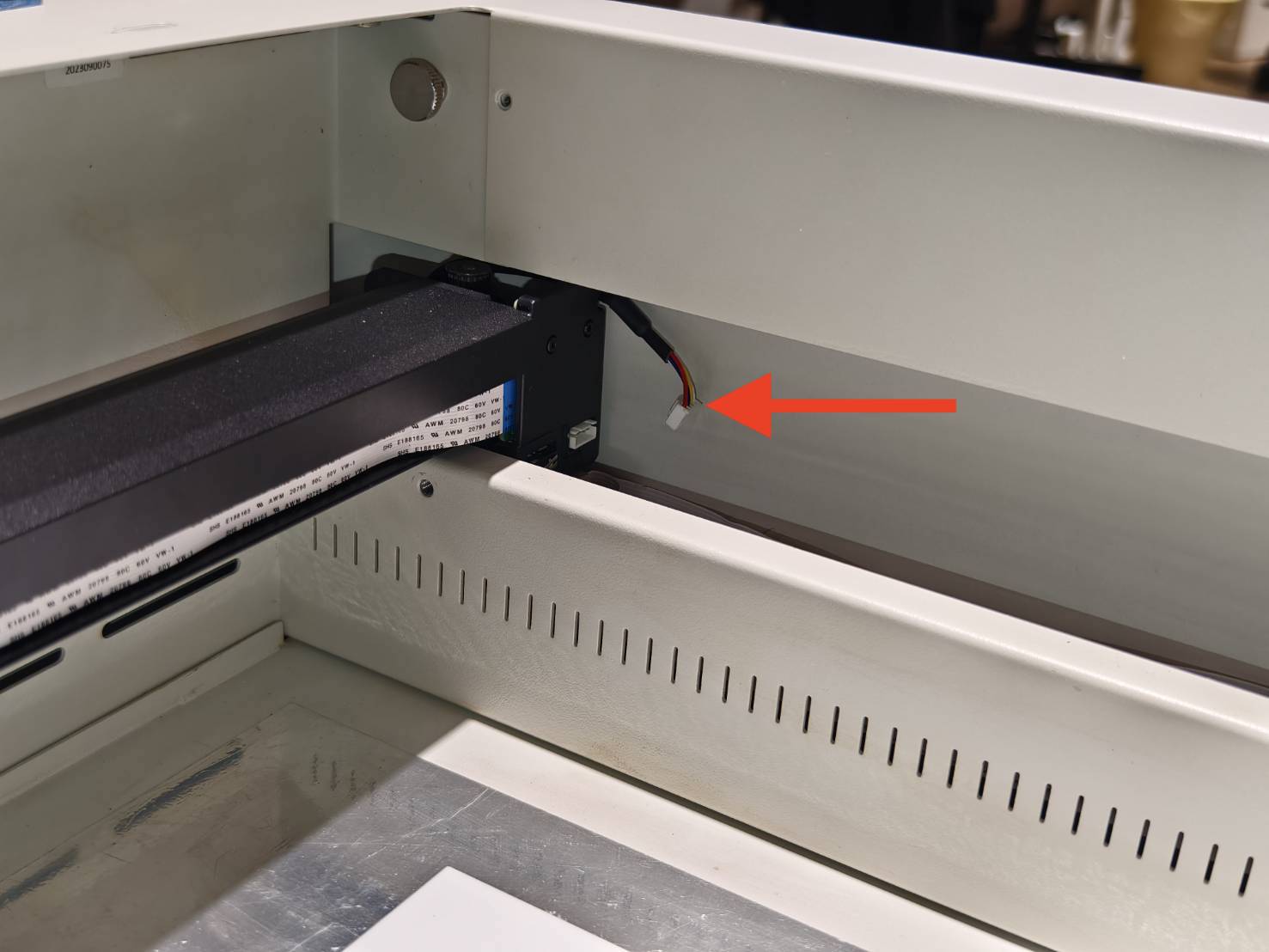

Når du står vendt mot maskinens frontpanel, koble fra X-aksemotorkabelen på venstre side.
Trinn 4
Slå av maskinen, trekk ut strømledningen og snu maskinen.
Trinn 5
Merk gummifoten og skruen som er nær USB-porten.
Hensikten med merkingen er at denne fotens skrue er kortere enn de andre, og den må plasseres i samme posisjon.
Trinn 6
Skru ut disse bunneskruene.
(T8-skrue x 6 stk. og 3 mm sekskantskrue x 4 stk.)
Trinn 7
Snu maskinen og skru ut sideskruene (T8-skrue x 2 stk.)
Trinn 8
Merk skruehullene på begge sider med pennen.
Hensikten er å minne deg selv på at de markerte sidene skal vende mot arbeidsområdet under montering.
Trinn 9

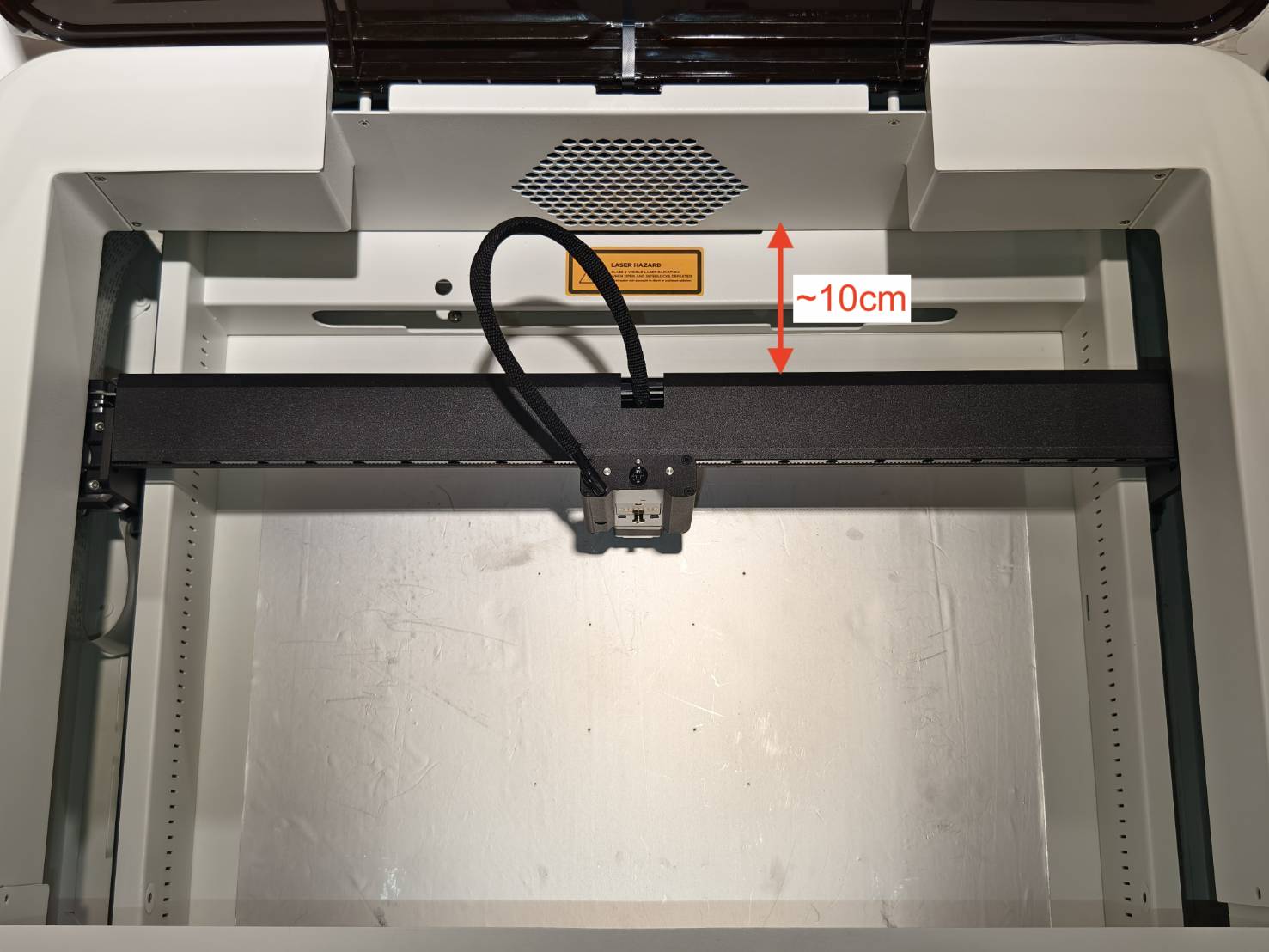

Flytt modulholderen til en posisjon som er omtrent 10 cm fra rammen.
(Hensikten er å ikke blokkere X-akseportalen. Hvis den er helt bak, vil den bli låst etter løfting, og X-aksemotoren vil være utilgjengelig. Hvis den er i midten, kan Y-aksens 38-pinners kabel bli skadet)
Trinn 10
Løft den øvre rammen med begge hender og plasser den på støtteboltene.
(Vær forsiktig så ledningene ikke kommer i klem mellom rammene.)
Eksempel på ramme plassert på støtteboltene:
Eksempel på løfting (videoen er tatt inne i maskinen):
Trinn 11

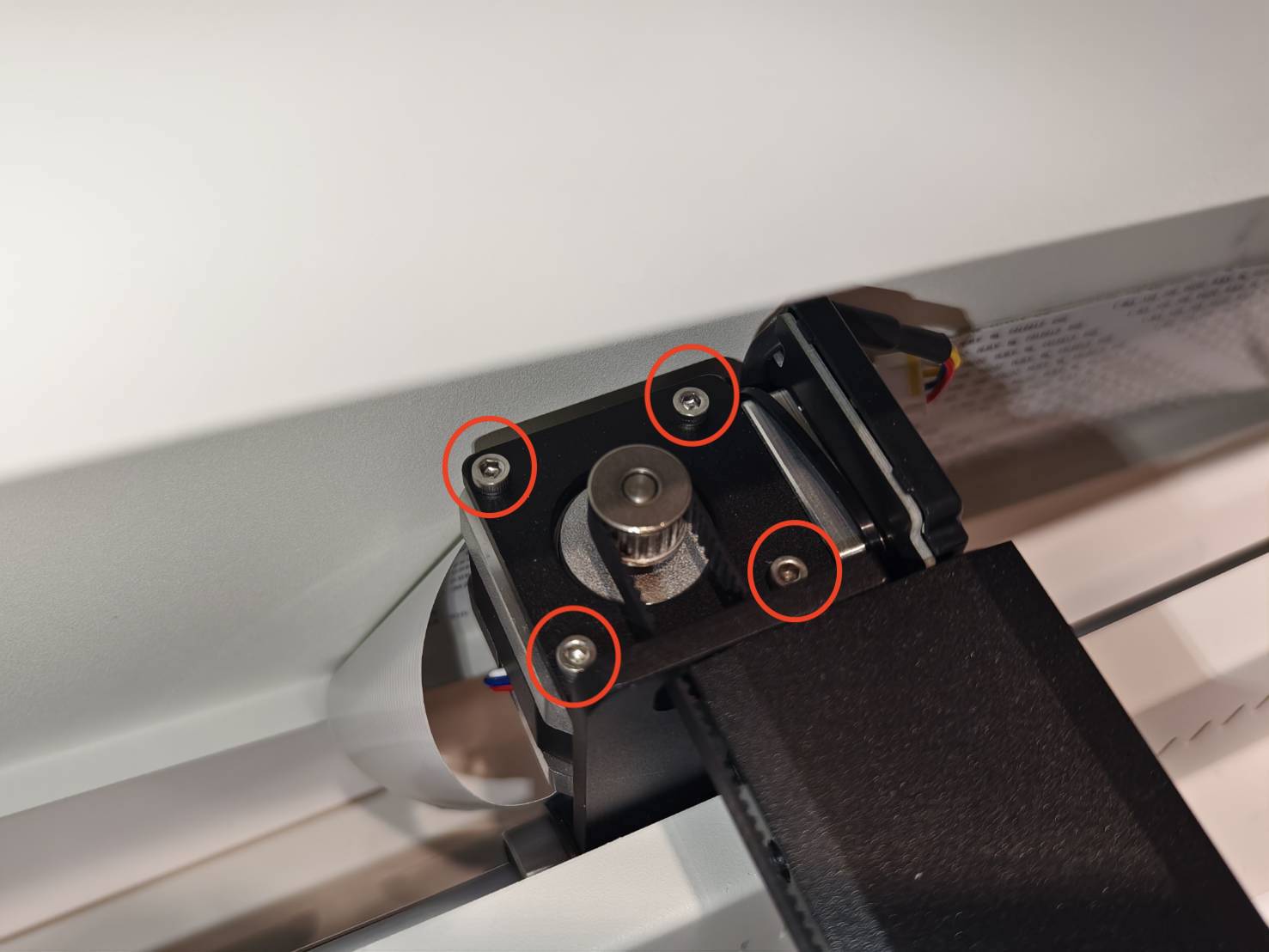

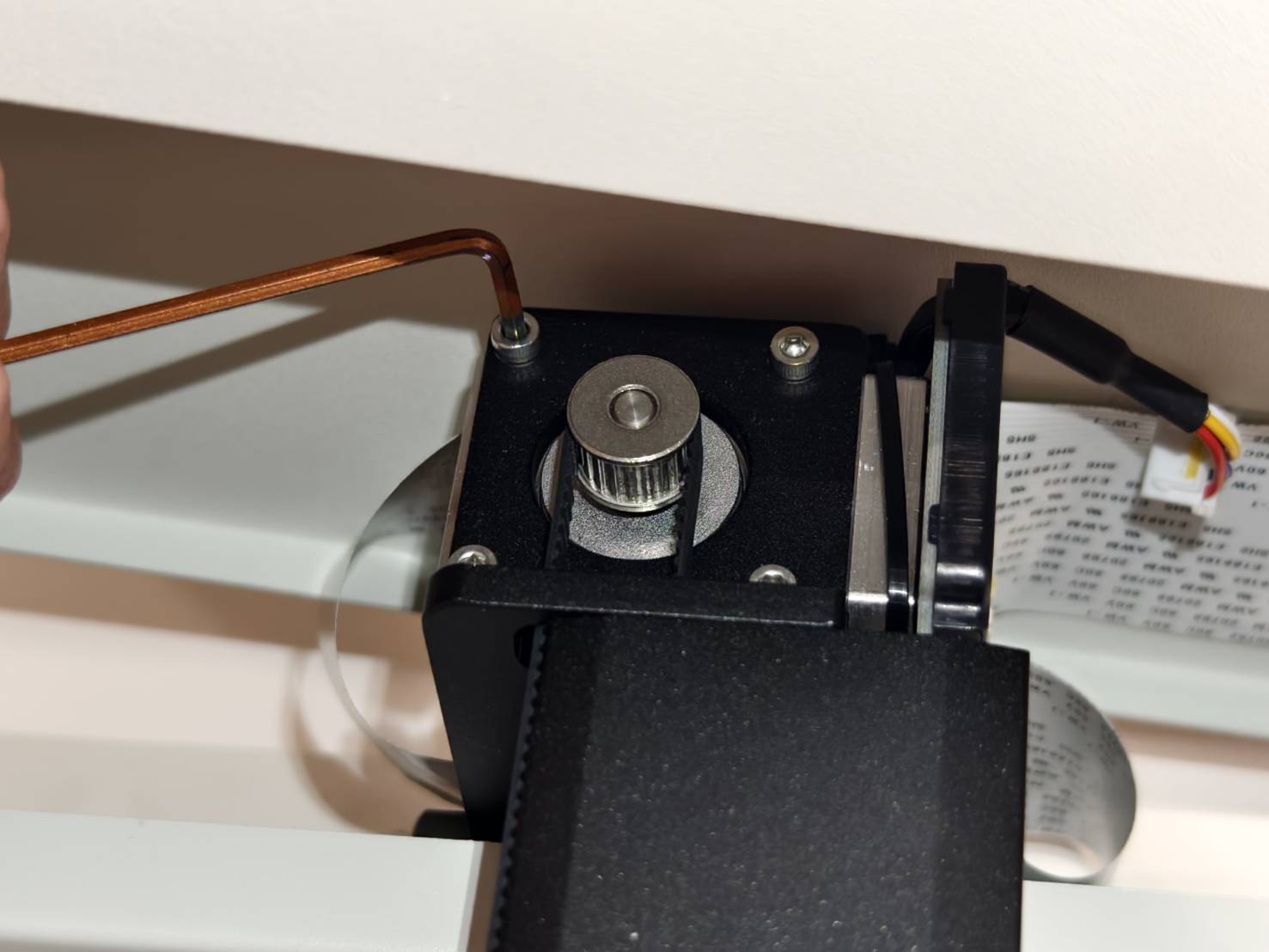

Løsne X-aksemotoren ved å skru ut disse fire skruene med en 2,5 mm unbrakonøkkel.
Trinn 12

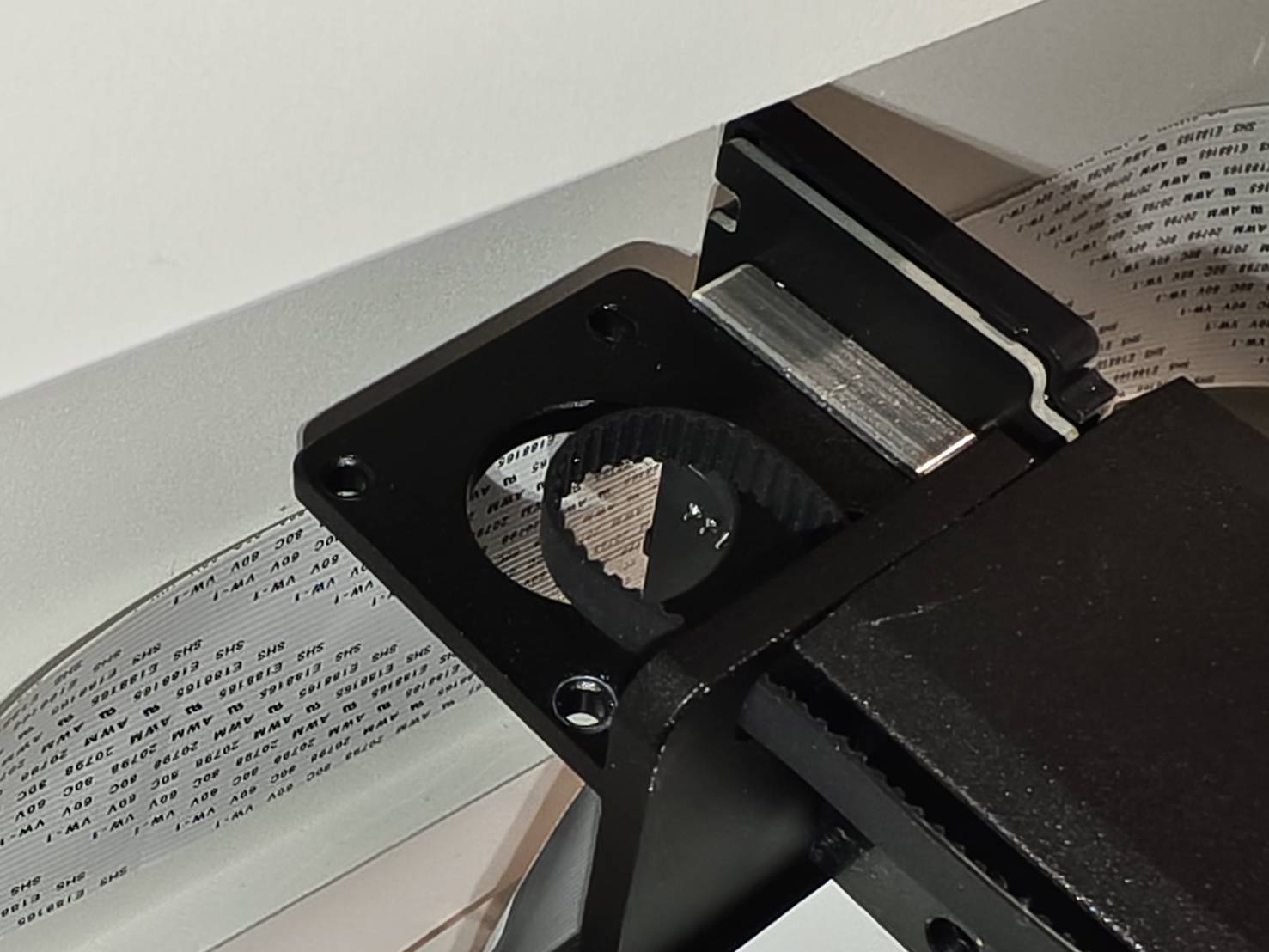

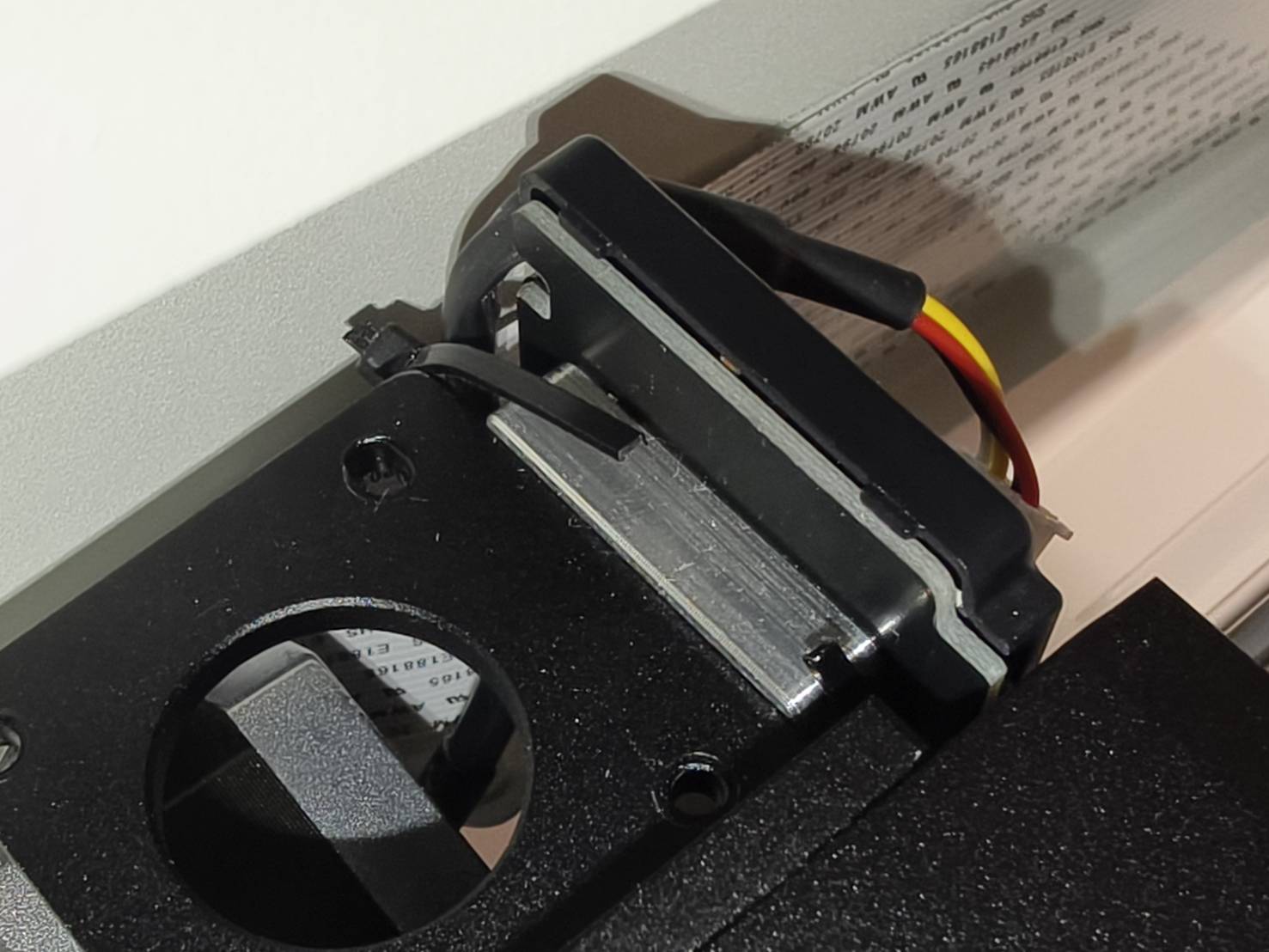

Klipp av kabelbinderen slik at motoren kan fjernes.
Trinn 13

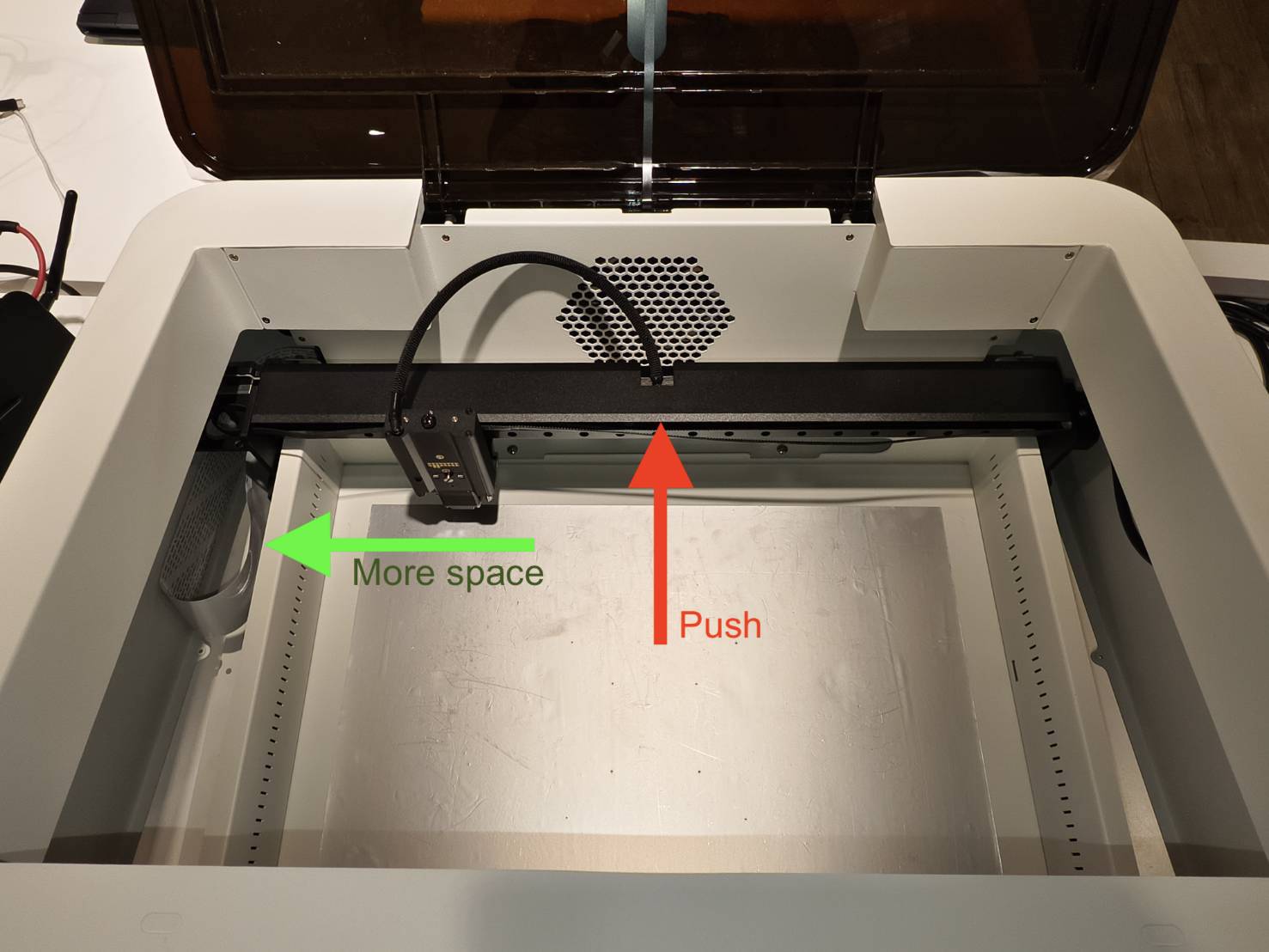

Skyv X-aksen forsiktig bakover. Dette vil gi mer plass på venstre side.
Trinn 14

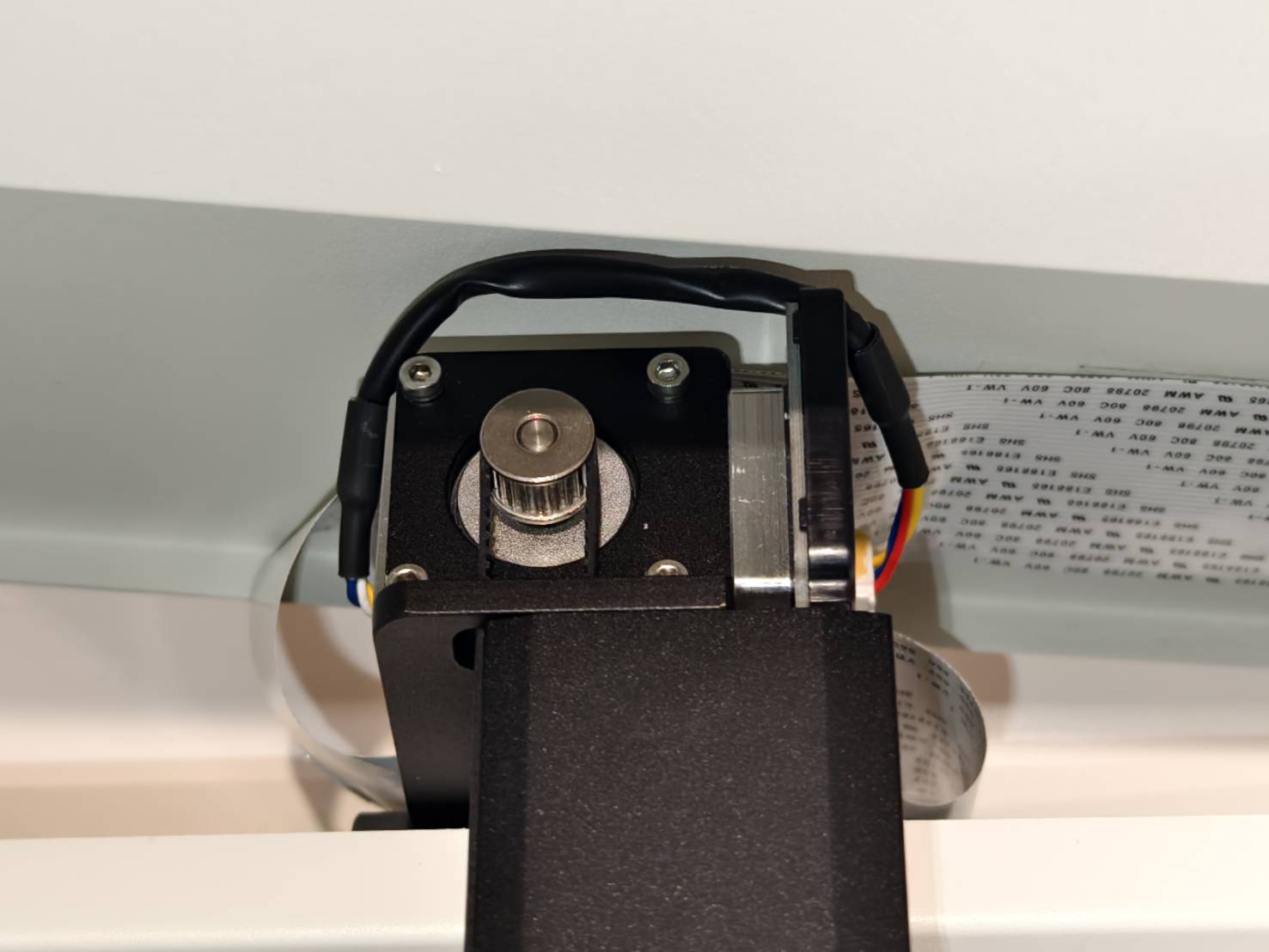

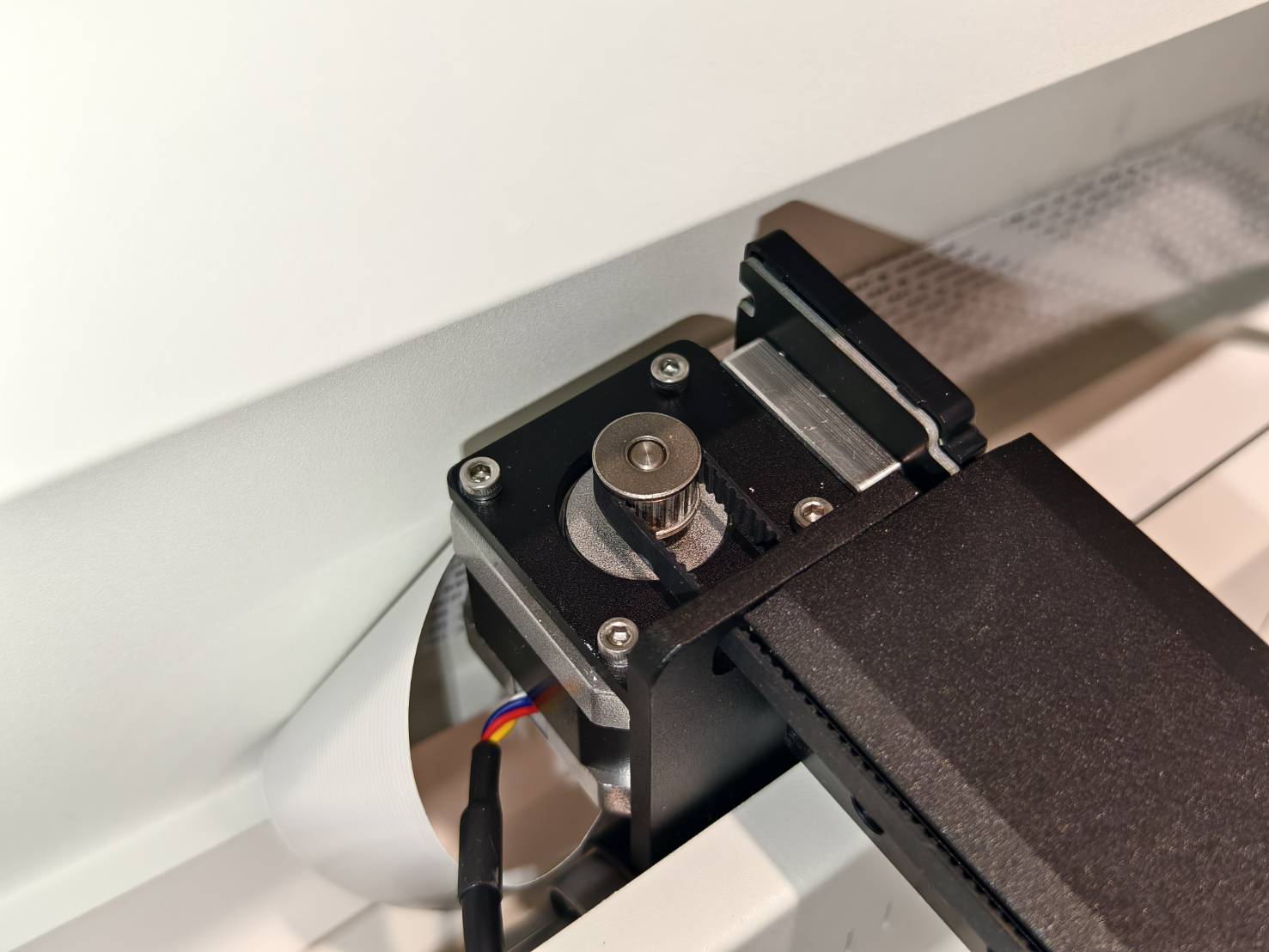

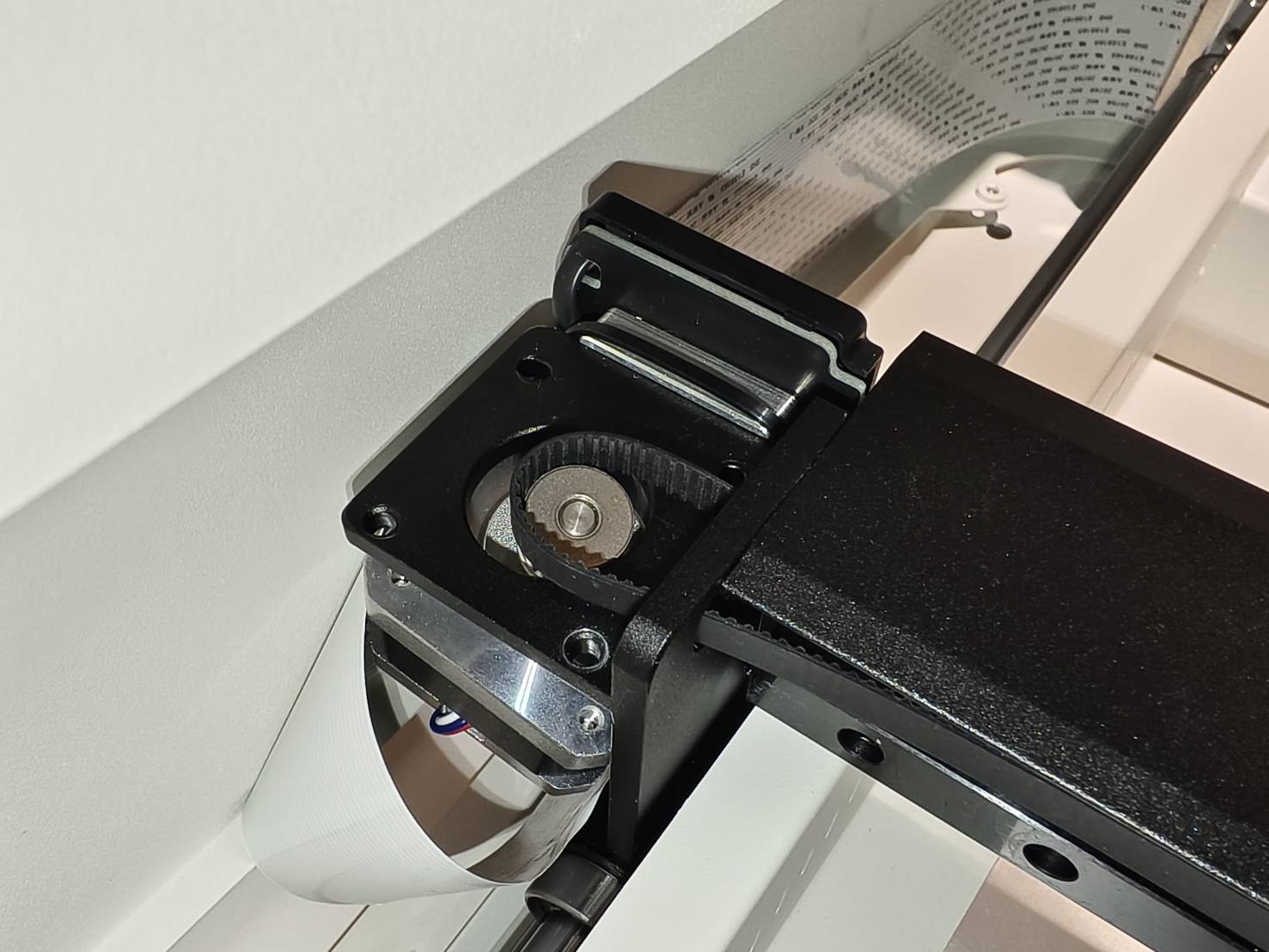

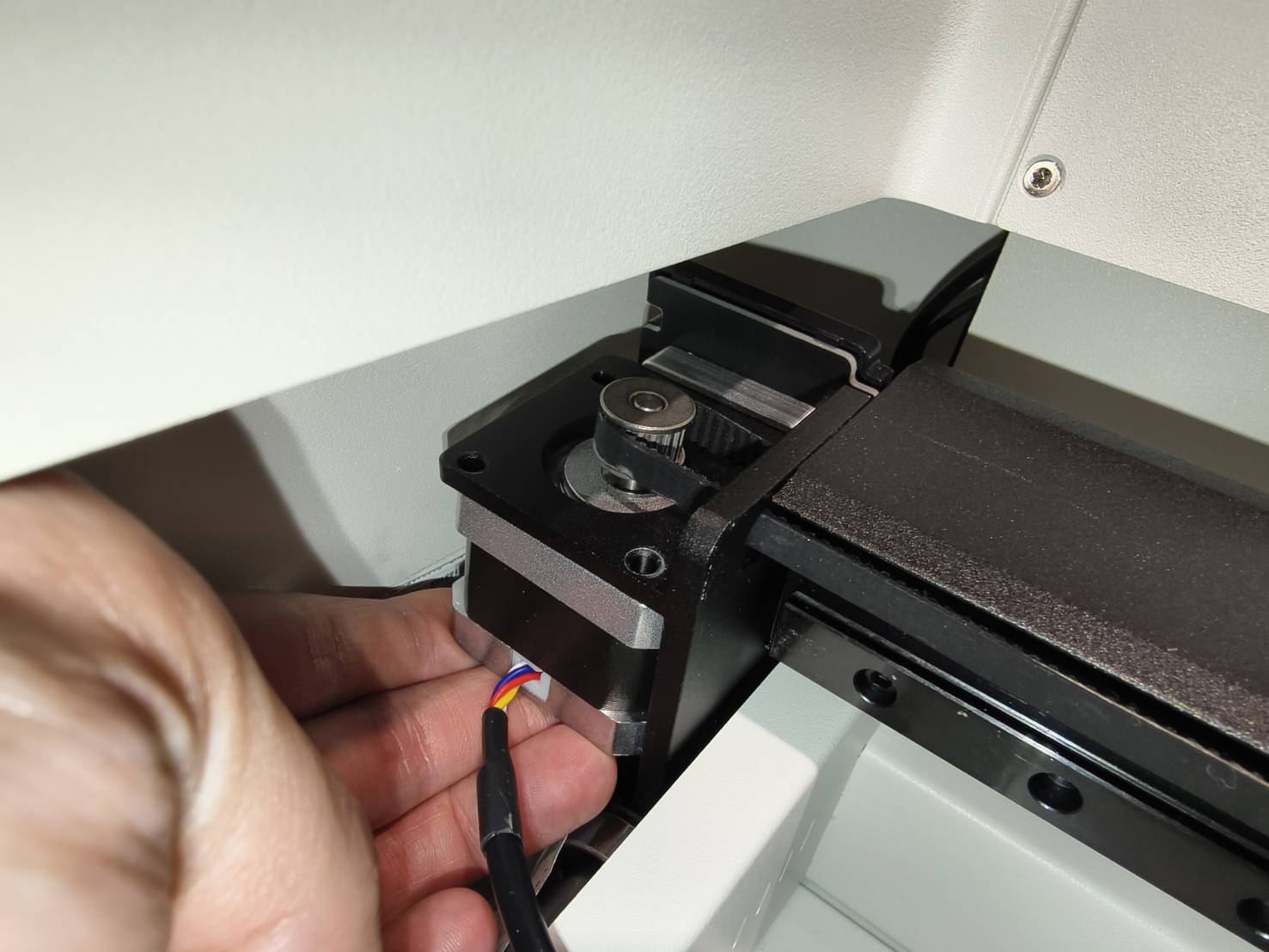

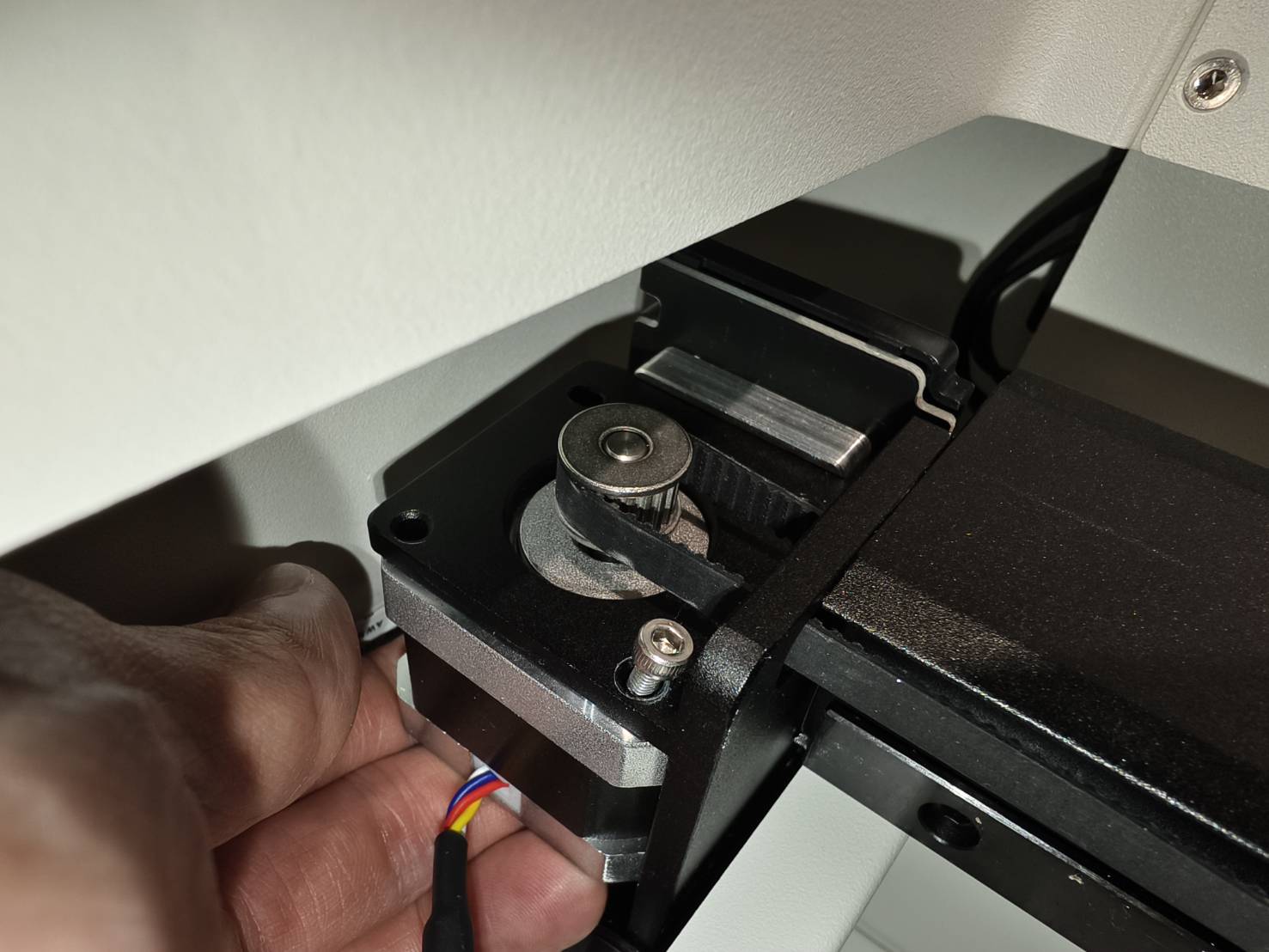

Monter den nye X-aksemotoren ved først å feste beltet på tannhjulet.
Sørg for at beltet er i riktig posisjon før du monterer motoren.
Motorens ledninger skal vende utover, som vist på bildet nedenfor.
Trinn 15
Skru tilbake de fire skruene for å feste motoren med en 2,5 mm unbrakonøkkel.
Trinn 16

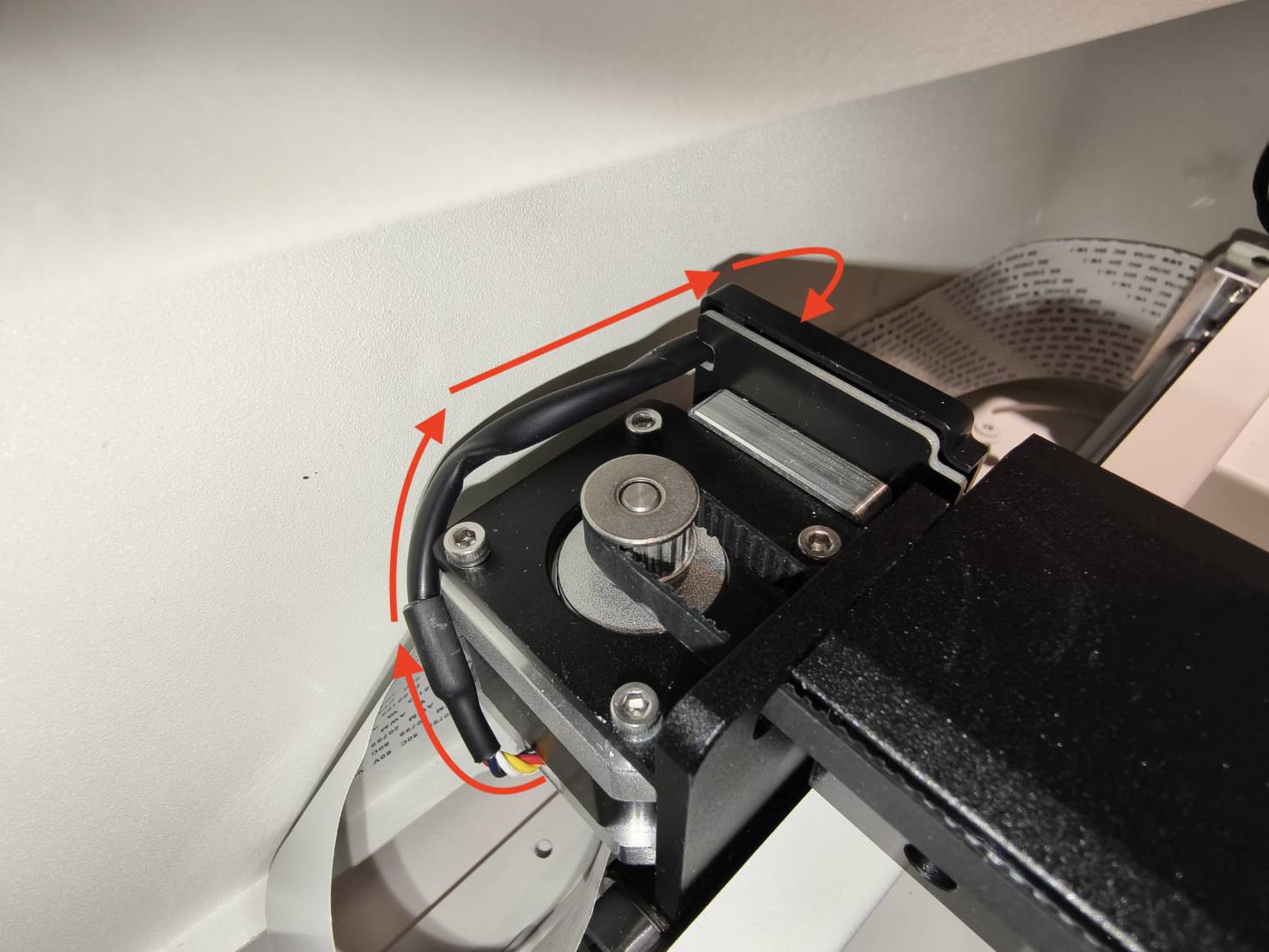

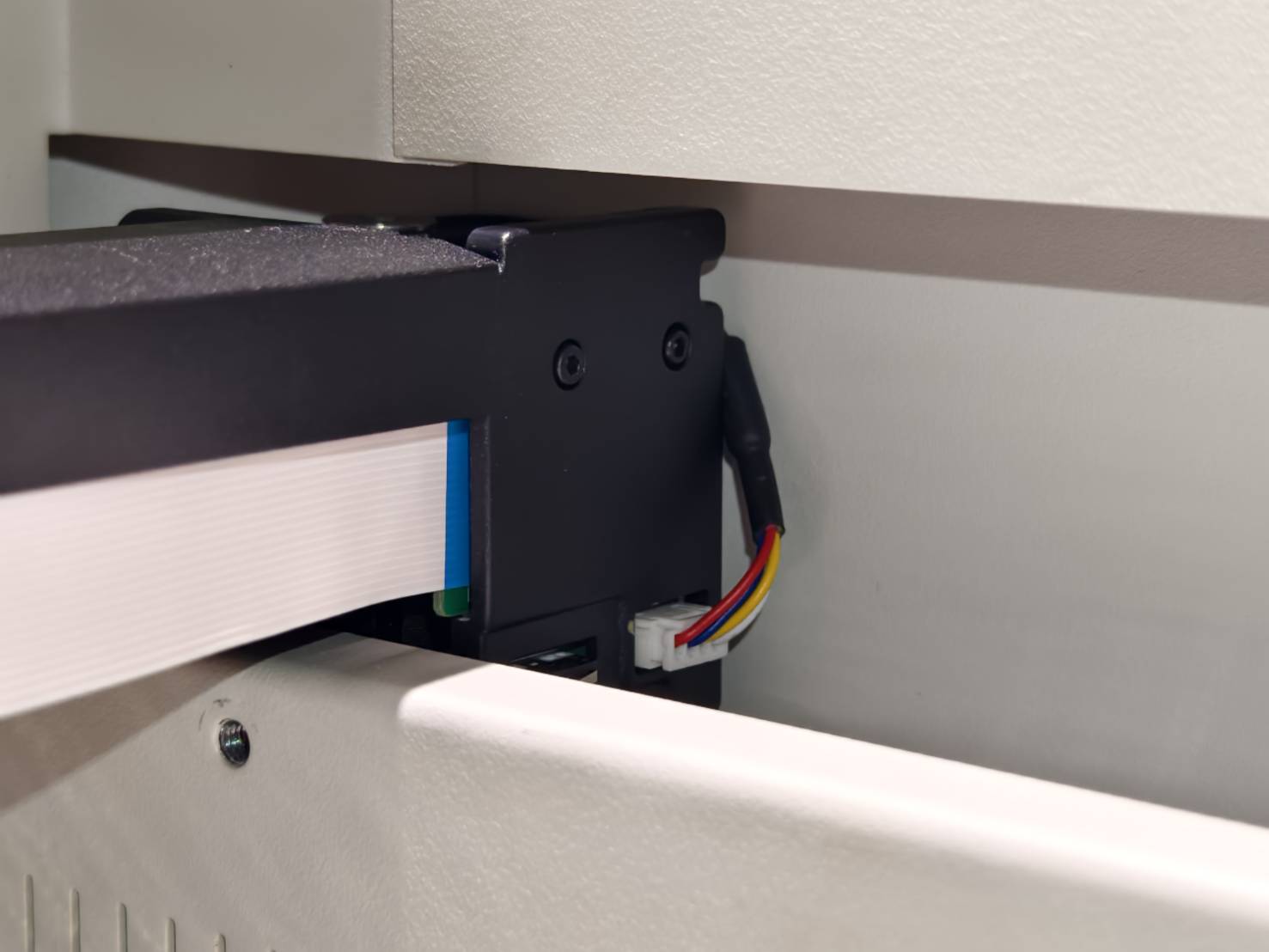

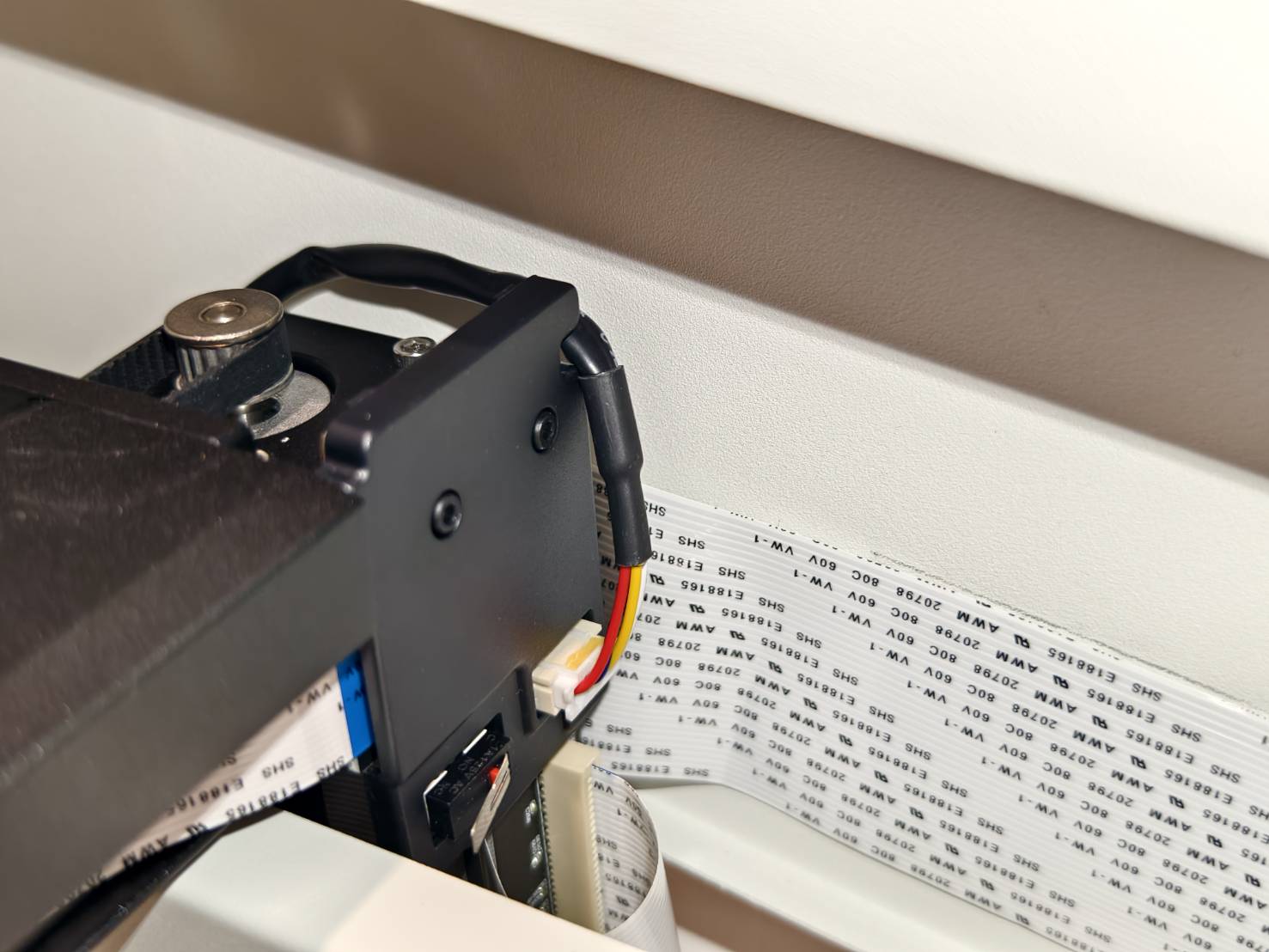

Koble motorkabelen til X-aksens styrekort som vist på bildene nedenfor.
Trinn 17
Sett den øvre rammen tilbake på plass.
Merk at de markerte skruehullene må vende mot arbeidsområdet.
Gjenoppretting av rammen:
Trinn 18
Skru inn sideskruene.
Trinn 19
Snu maskinen. Skru inn alle skruene på undersiden.
Merk at den markerte foten og skruen må plasseres nær USB-portene.
Forslag:
Det anbefales å ikke stramme skruene helt i begynnelsen, da noen skruer kan være feiljustert og vanskelige å skru inn. Det er best å stramme alle skruene etter at de er satt på plass.
Trinn 20
Snu maskinen. Beveg modulholderen for å sjekke om den kan beveges fritt.
|
|
Trinn 21
Prøv å løsne skruen på gummifoten nær USB-portene og forsøk å bevege modulholderen igjen.
Trinn 22
Monter fjæren på X-aksebeltet på nytt.
