Ador - Utskifting av seteholder for Z-aksemodul

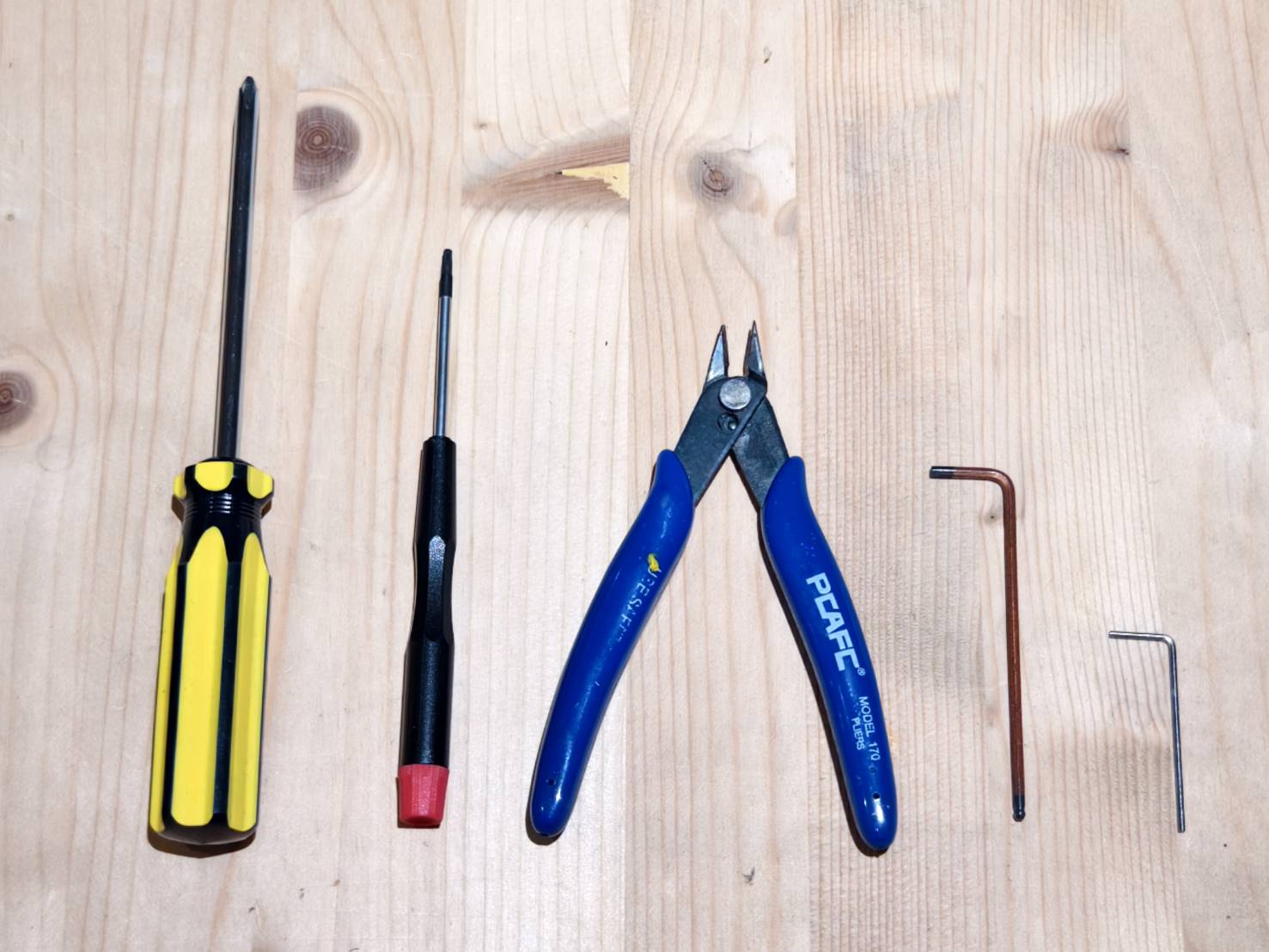

Verktøy

1	Stjerneskrujern
2	Torx T8 skrutrekker
3	Avbitertang
4	2,5 mm unbrakonøkkel
5	1,5 mm unbrakonøkkel

---



Trinn 1

Koble fra de tre kablene som vist på bildet nedenfor.

---



Trinn 2

Bruk en unbrakonøkkel for å fjerne beltespenningen på X-aksebeltet.

---



Trinn 3

Løsne luftslangen med L-formet kobling fra modulholderen.



---



Trinn 4

Klipp av kabelbinderen som holder 20-pinners kabelen på baksiden av modulholderen.

---



Trinn 5

Skru ut disse to skruene for å fjerne metallunderlaget.



Trinn 5.1

Fjern metallunderlaget ved å løfte maskinen litt og ta ut underlaget direkte.

---



Trinn 6

Fjern topprammen til modulholderen. (1,5 mm sekskantskrue * 4 stk.)

---



Trinn 7

Fjern de to svarte klistremerkene på toppen av akslene.
Hvis maskinen din ikke har klistremerker som vist på bildet nedenfor, kan du gå videre til trinn 8.



---



Trinn 8

Drei bolten i midten med klokken for å fjerne hele braketten med Z-aksemotoren.

---



Trinn 9

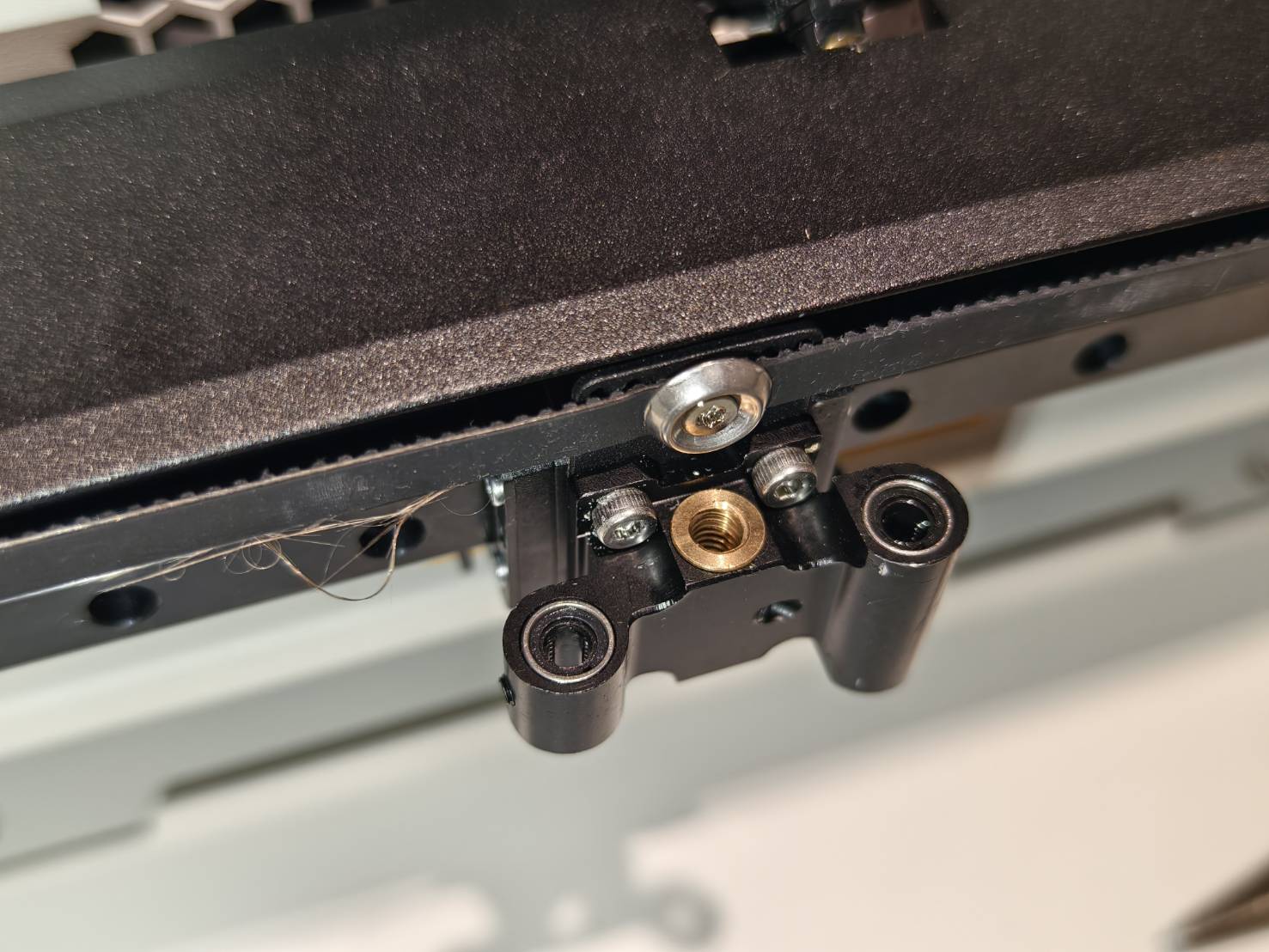

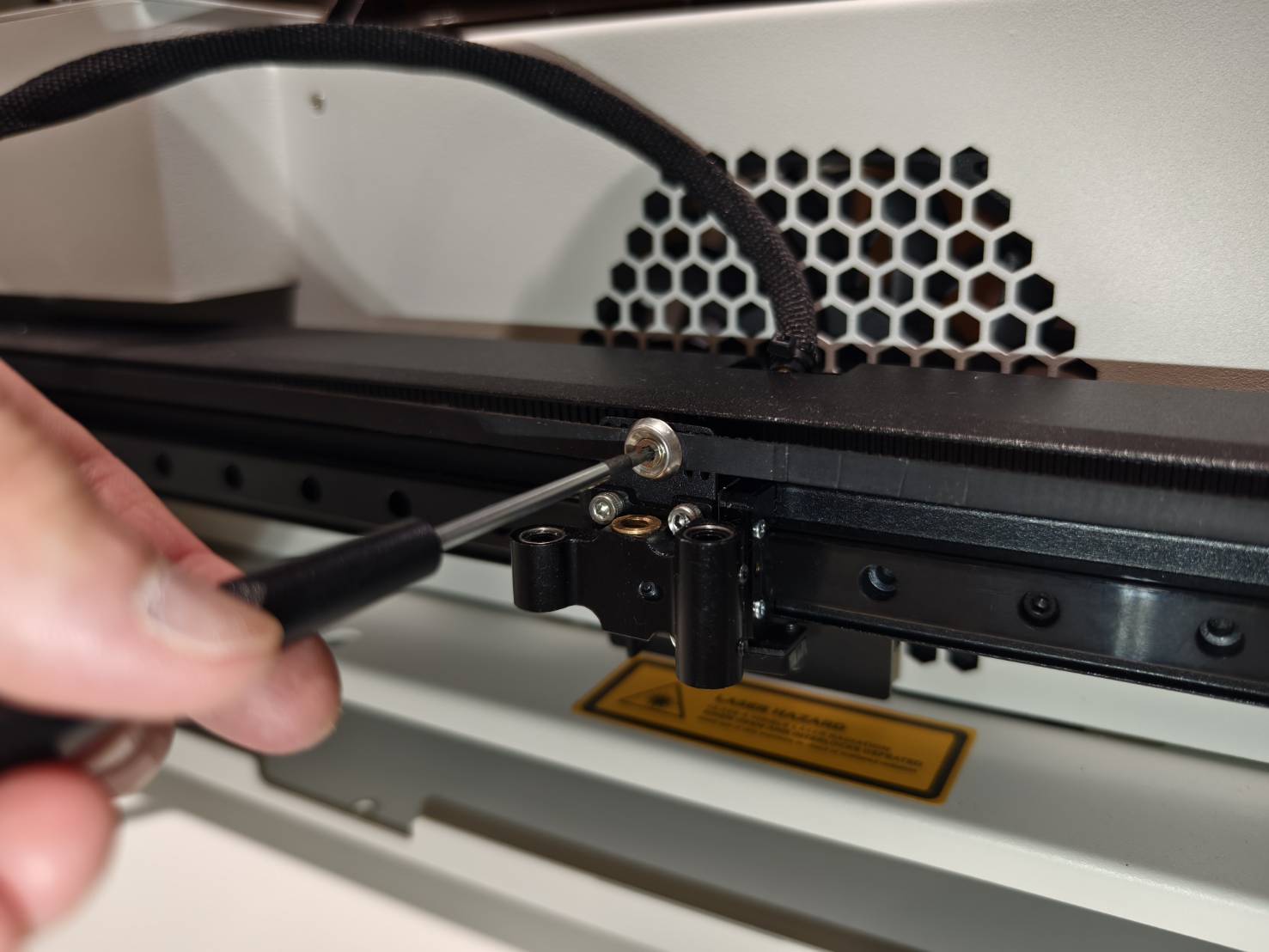

Skru ut belteskruen. Hold beltet når du skrur ut for å hindre at det løsner.

---



Trinn 9.1

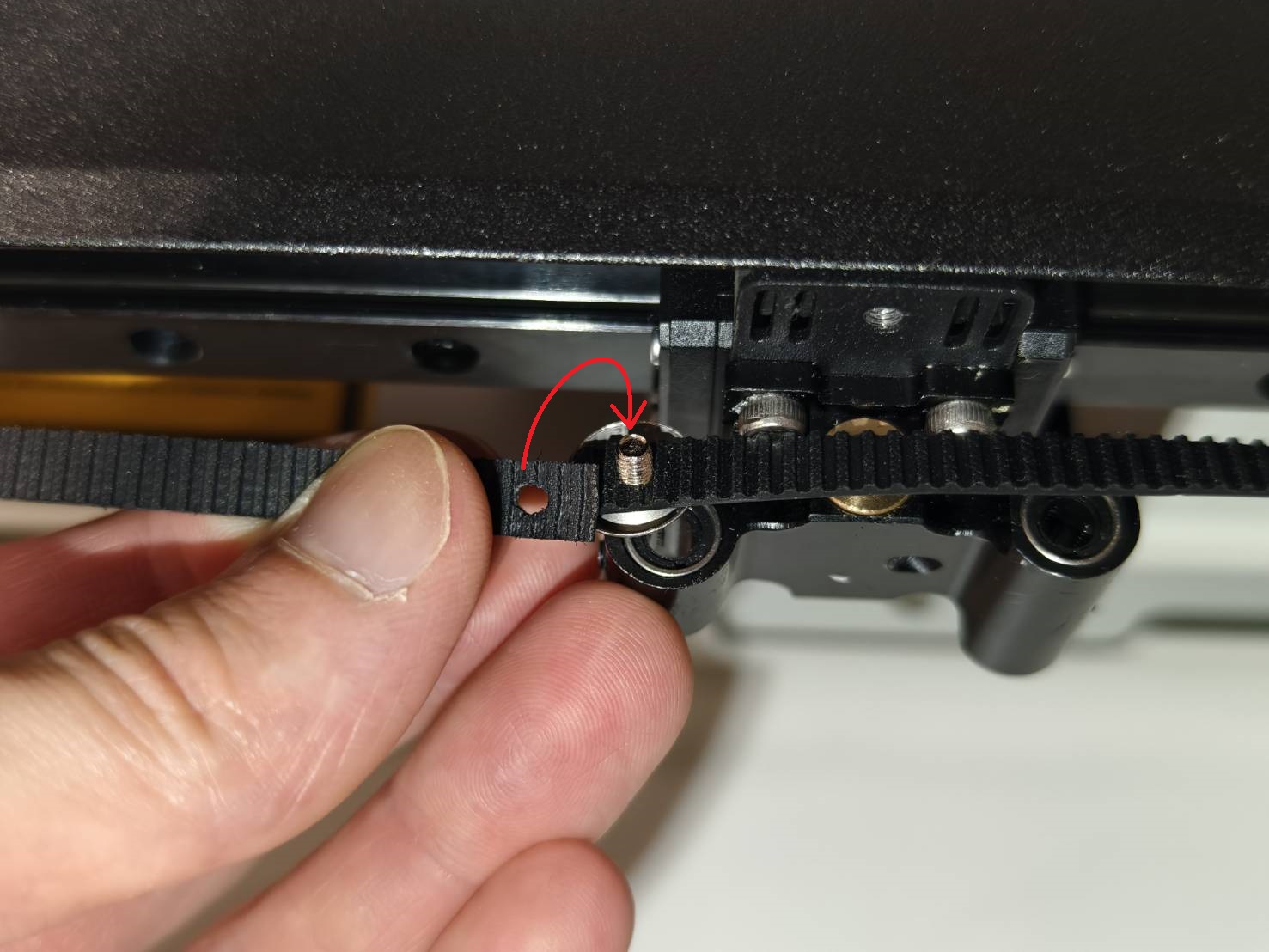

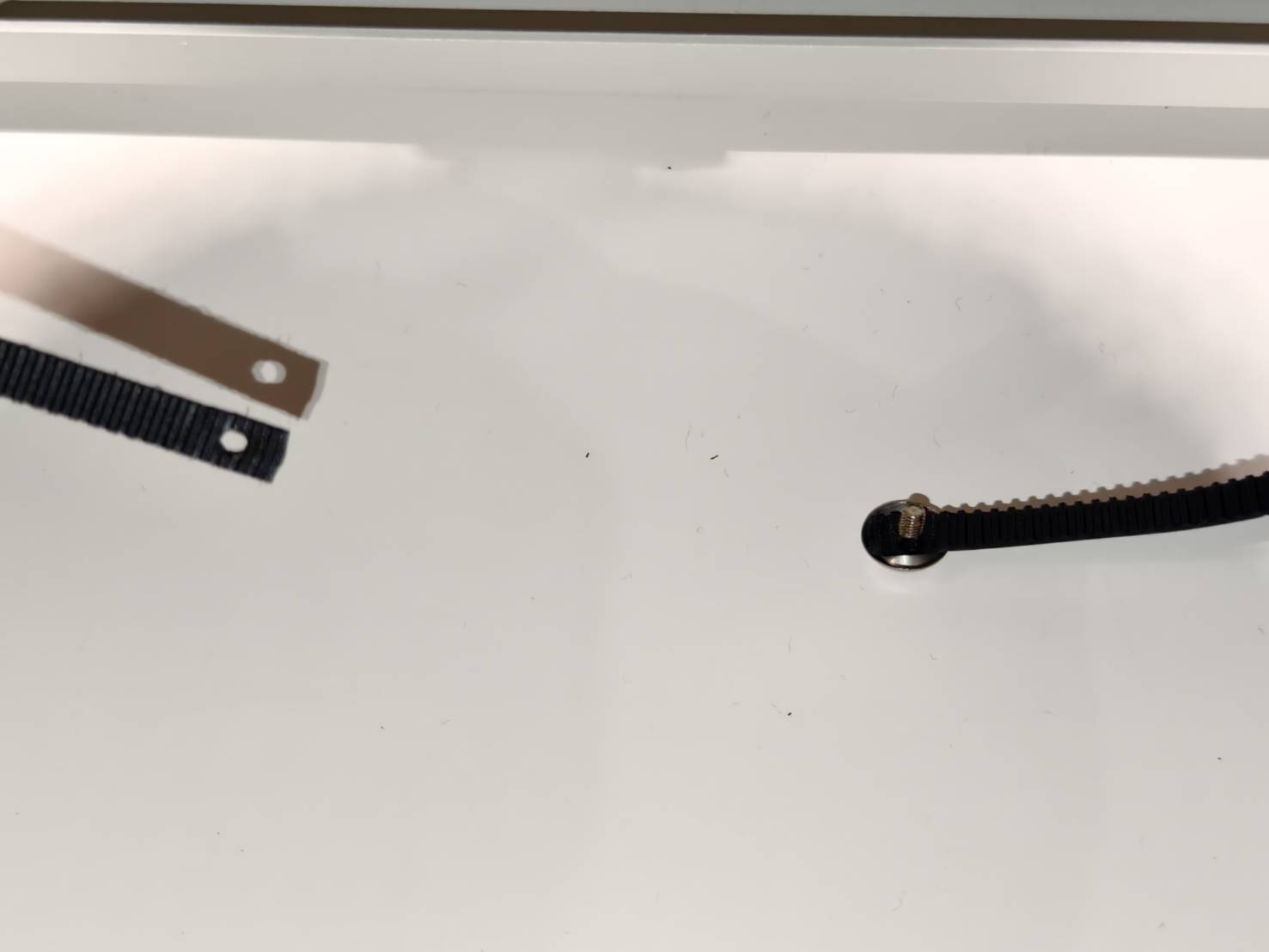

Hvis beltet har løsnet slik, er den eneste måten å fikse det på å tvinge de to sidene nærmere hverandre for å sette skruen tilbake i hullene.

Sørg for at tannside av beltet vender innover mot rammen.



Det anbefales at to personer utfører dette, da beltet kan være svært stramt.



---



Trinn 10

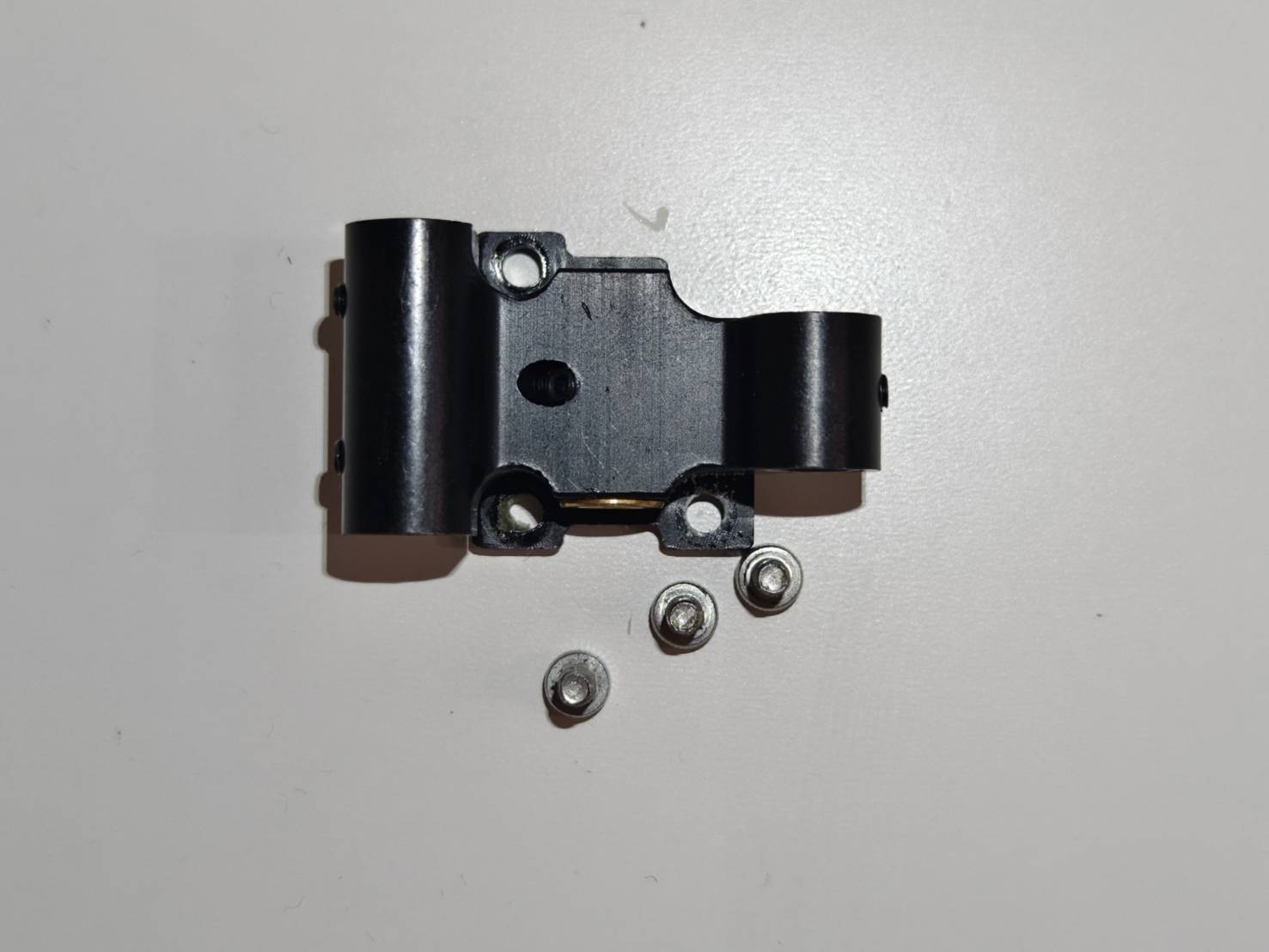

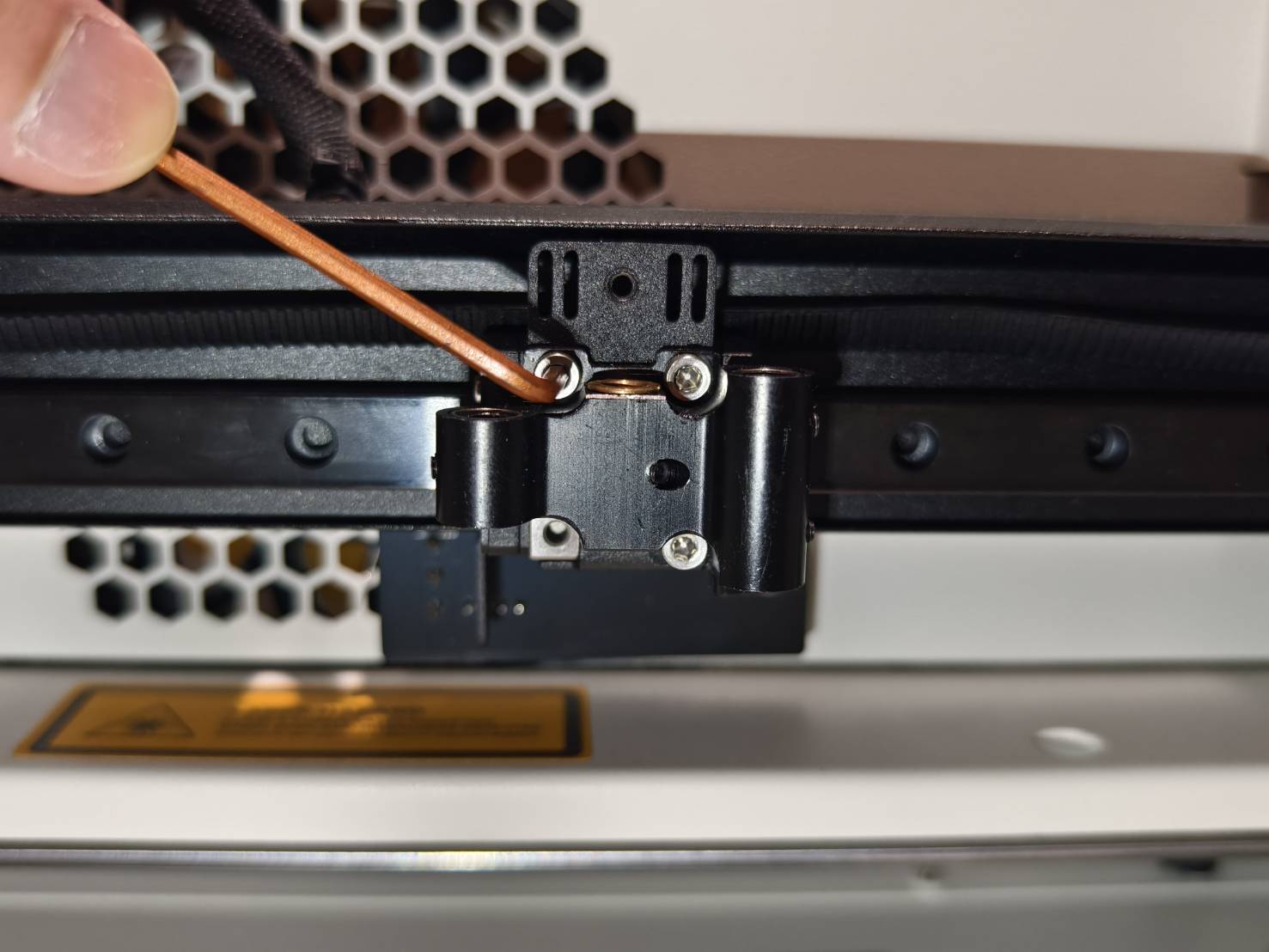

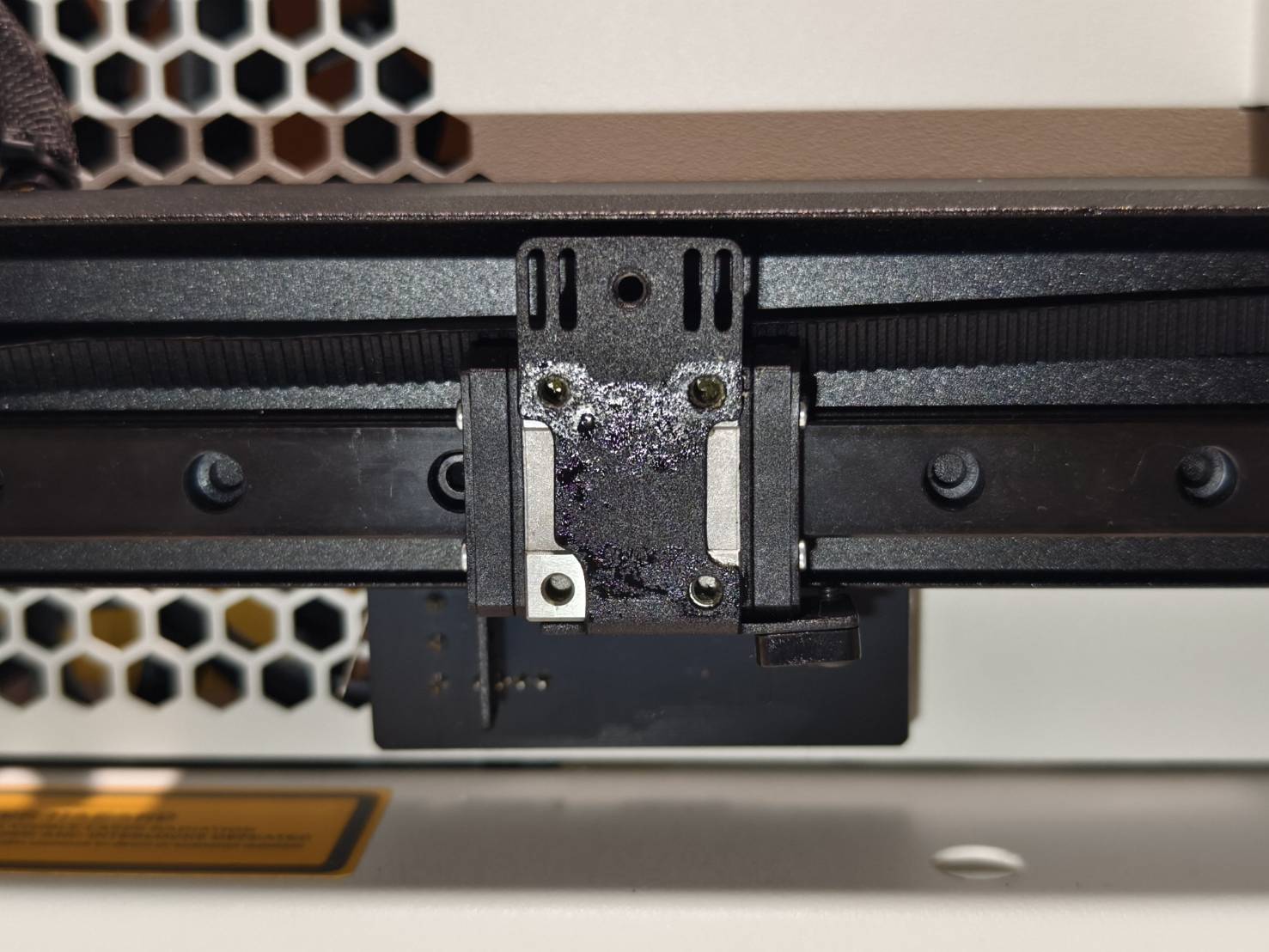

Fjern holderen ved å skru ut skruene. (2,5 mm * 3 stk.)

---



Trinn 11

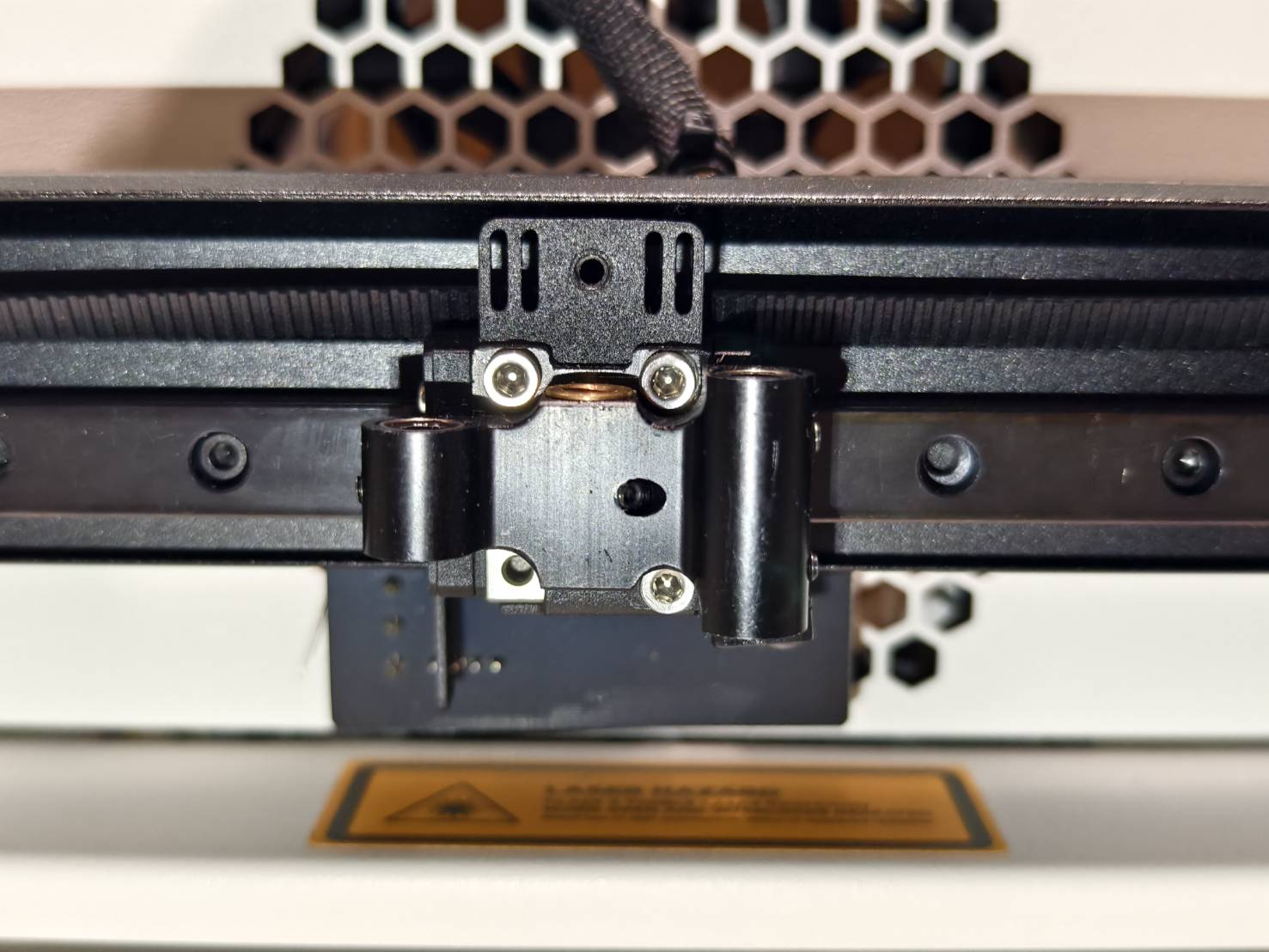

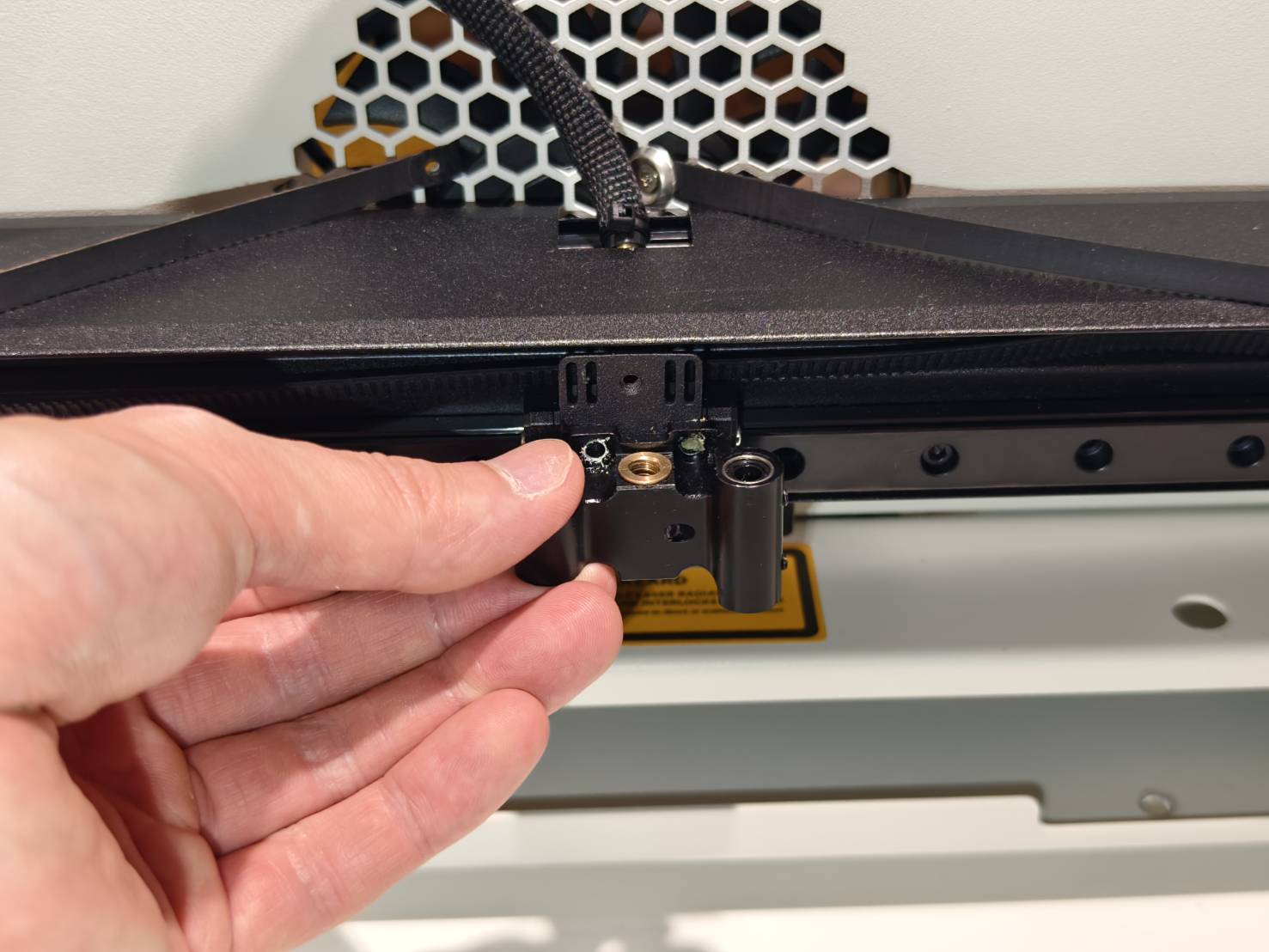

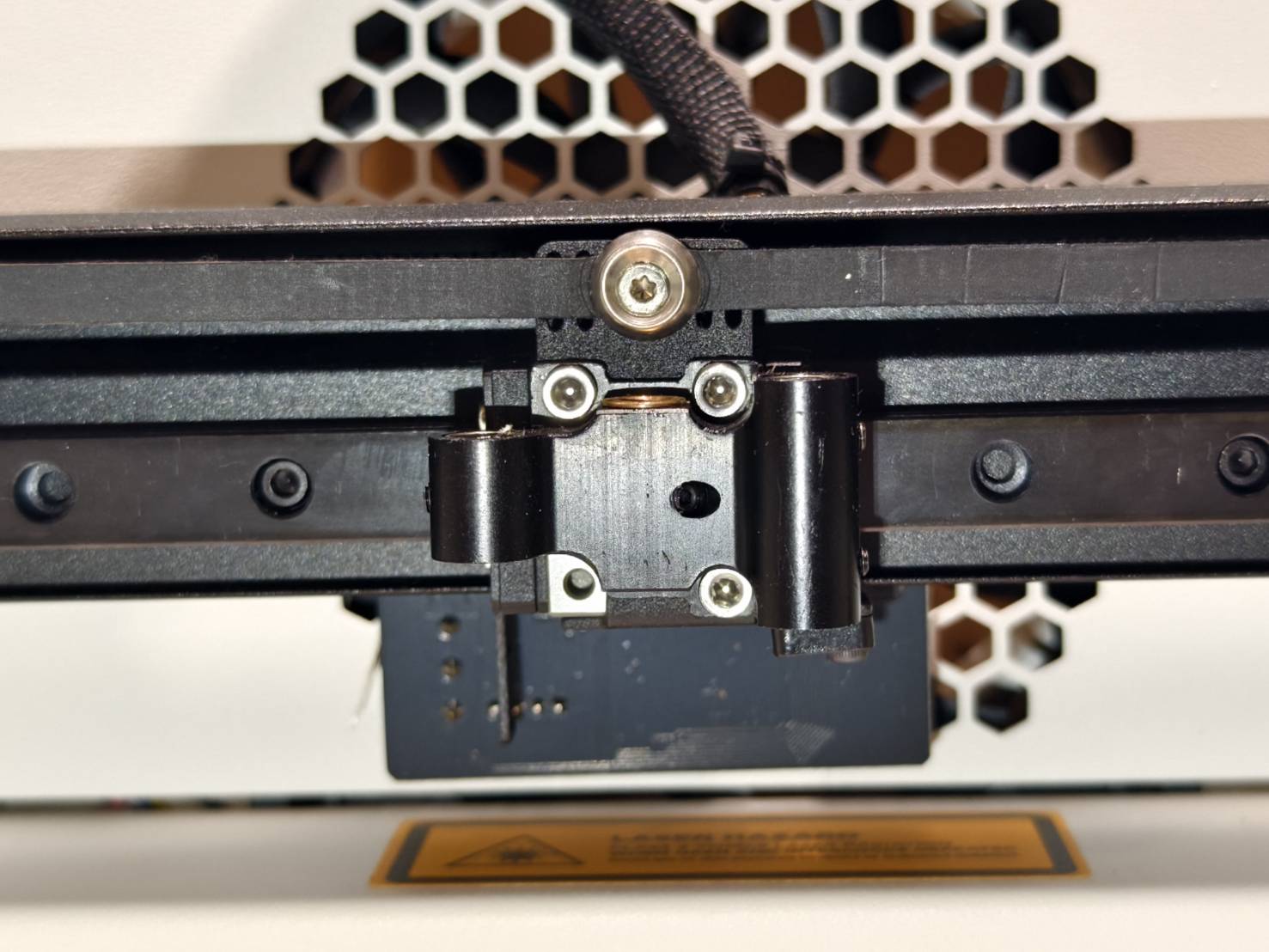

Monter den nye holderen med de samme skruene som i forrige trinn.



---



Trinn 12

Skru belteskruen tilbake på plass.



---



Trinn 13

Hold braketten på plass og roter bolten i midten mot klokken for å montere braketten med Z-aksemotoren.



---



Trinn 14

Fest de svarte klistremerkene på toppen av akslingene. Hvis klistremerkene ikke er tilgjengelige, kan du hoppe over dette trinnet da de er valgfrie.



---



Trinn 15

Monter topprammene på modulsetet igjen. (1,5 mm sekskantet skrue * 4 stk.)



---



Trinn 16

Plasser basen på et bord, og sørg for at tappene stikker litt ut over bordkanten.

---



Trinn 16.1

Løft maskinen i en svak vinkel for å justere slissene på maskinens forside med tappene på basen. Sett inn tappene, og plasser deretter maskinen på bordplaten.

---



Trinn 16.2

Skru disse skruene tilbake for å feste basen.



---



Trinn 17

Monter luftslangen på nytt.



---



Trinn 18

Monter fjæren på X-aksebeltet på nytt.

---



Trinn 19

Koble til disse kablene igjen.

---
