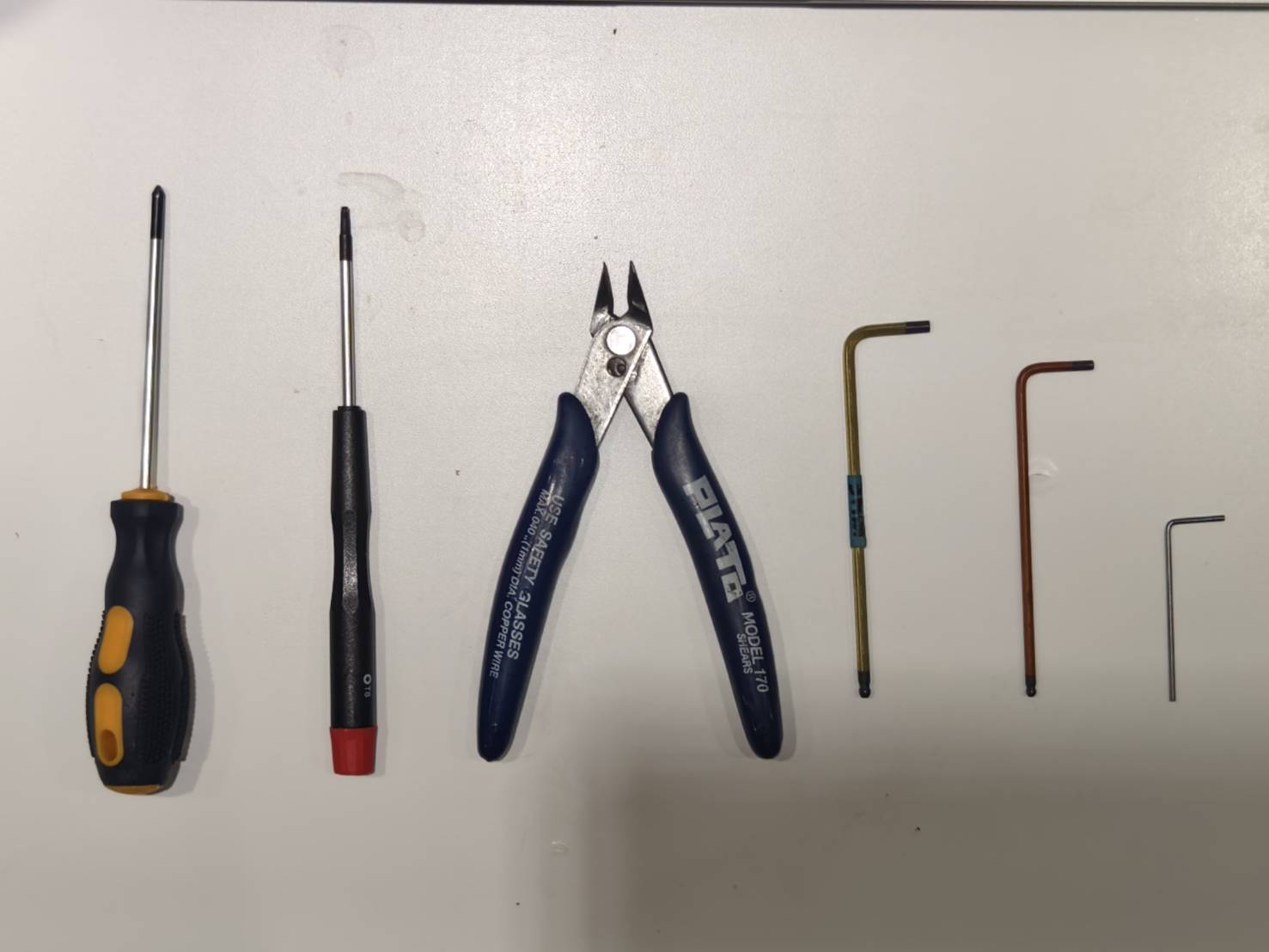

Verktøy
| 1 | Krysskrutrekker |
| 2 | Torx T8-skrutrekker |
| 3 | Avbitertang |
| 4 | 3 mm unbrakonøkkel |
| 5 | 2,5 mm unbrakonøkkel |
| 6 | 1,5 mm unbrakonøkkel |
Trinn 1
Koble fra de tre kablene som er vist på bildet nedenfor.
Trinn 2

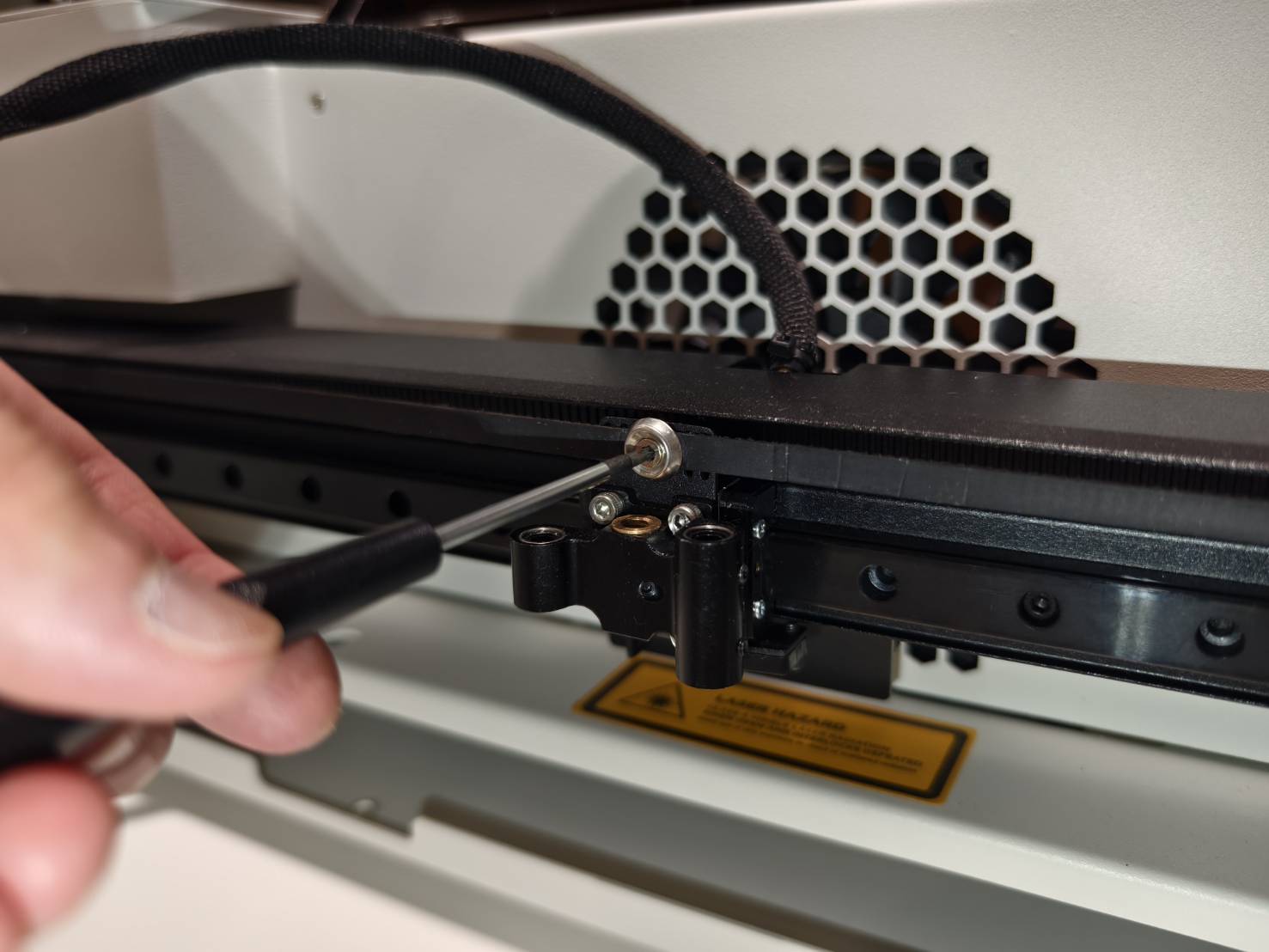

Bruk en unbrakonøkkel til å fjerne beltefjæren på X-aksebeltet.
Trinn 3
Løsne luftslangen med L-formet kobling fra modulsetet.
Trinn 4
Klipp av kabelbinderen som holder 20-pinners kabelen på baksiden av modulsetet.
Trinn 5
Skru ut disse to skruene for å fjerne metallbasen.
Trinn 5.1
Fjern metallbasen ved å løfte maskinen litt og ta ut basen direkte.
Trinn 6
Fjern topprammen til modulsetet. (1,5 mm sekskantnøkkel-skrue * 4 stk)
Trinn 7
Fjern lageret på toppen av bolten og oppbevar det sikkert for senere bruk.
(Hvis maskinen din ikke har dette lageret, hopp til trinn 7.1.)
Trinn 7.1
Fjern de to svarte klistremerkene på toppen av akslene.
Hvis maskinen din ikke har klistremerker som på bildet nedenfor, hopp til trinn 8.
Trinn 8
Drei bolten i midten med klokka for å fjerne hele braketten med Z-aksemotoren.
Trinn 9

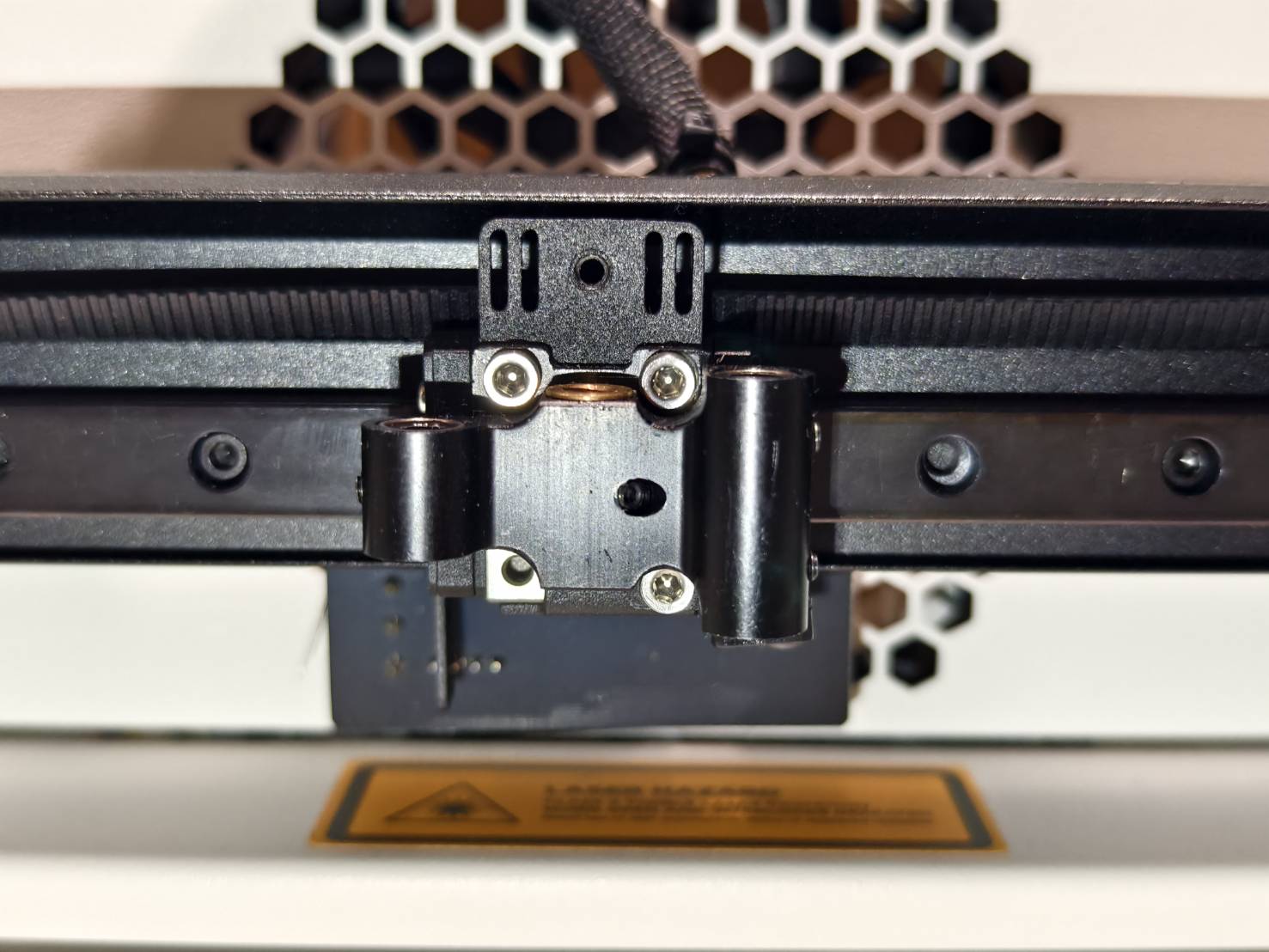

Skru løs reimskruen. Hold reimmen når du skrur den løs for å forhindre at reimmen løsner.
Trinn 10
Fjern reimmen ved å trekke den ut, eller du kan klippe den av.
Trinn 11

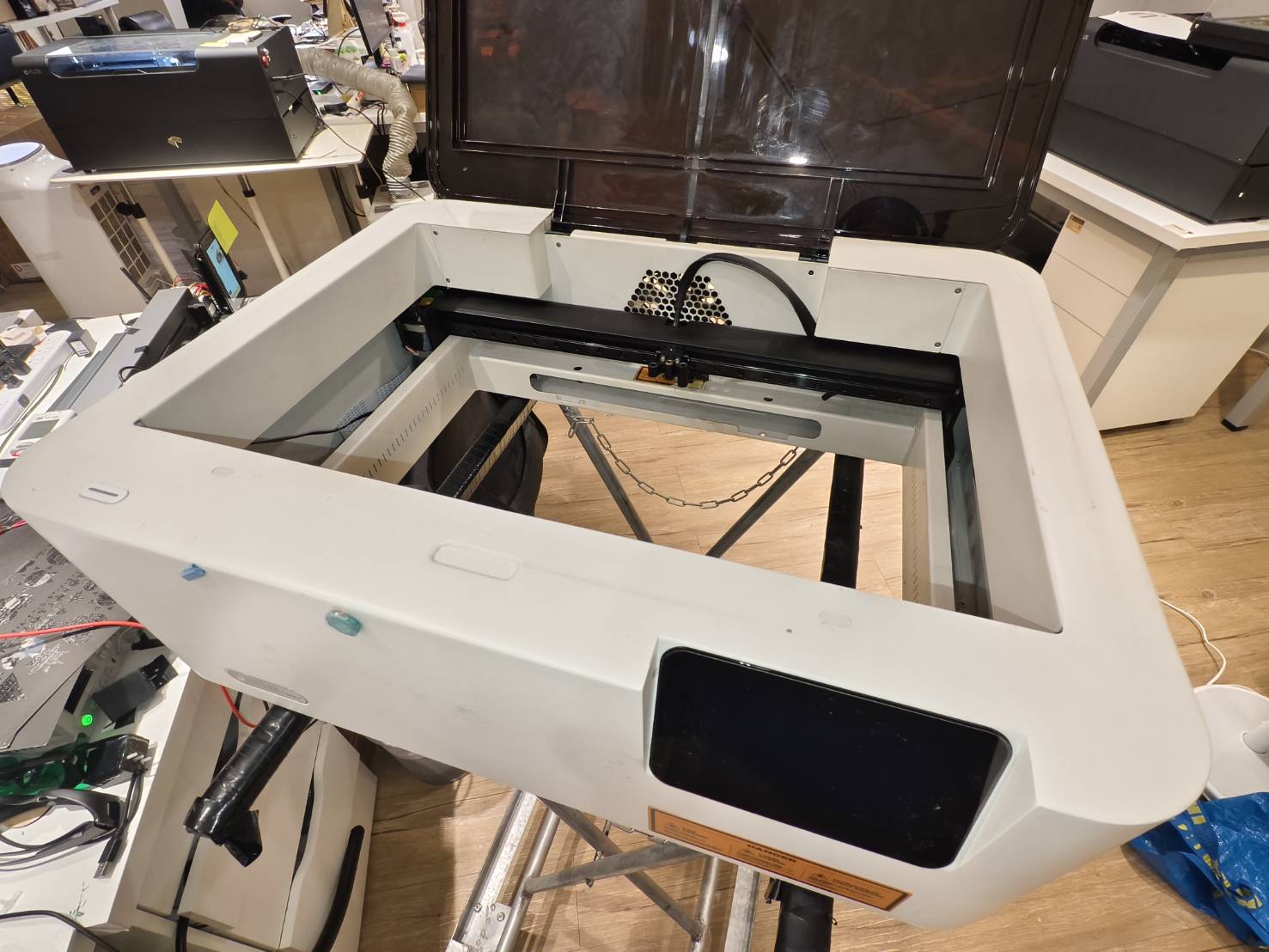

Slå av maskinen, fjern strømkabelen og snu maskinen.
Steg 12

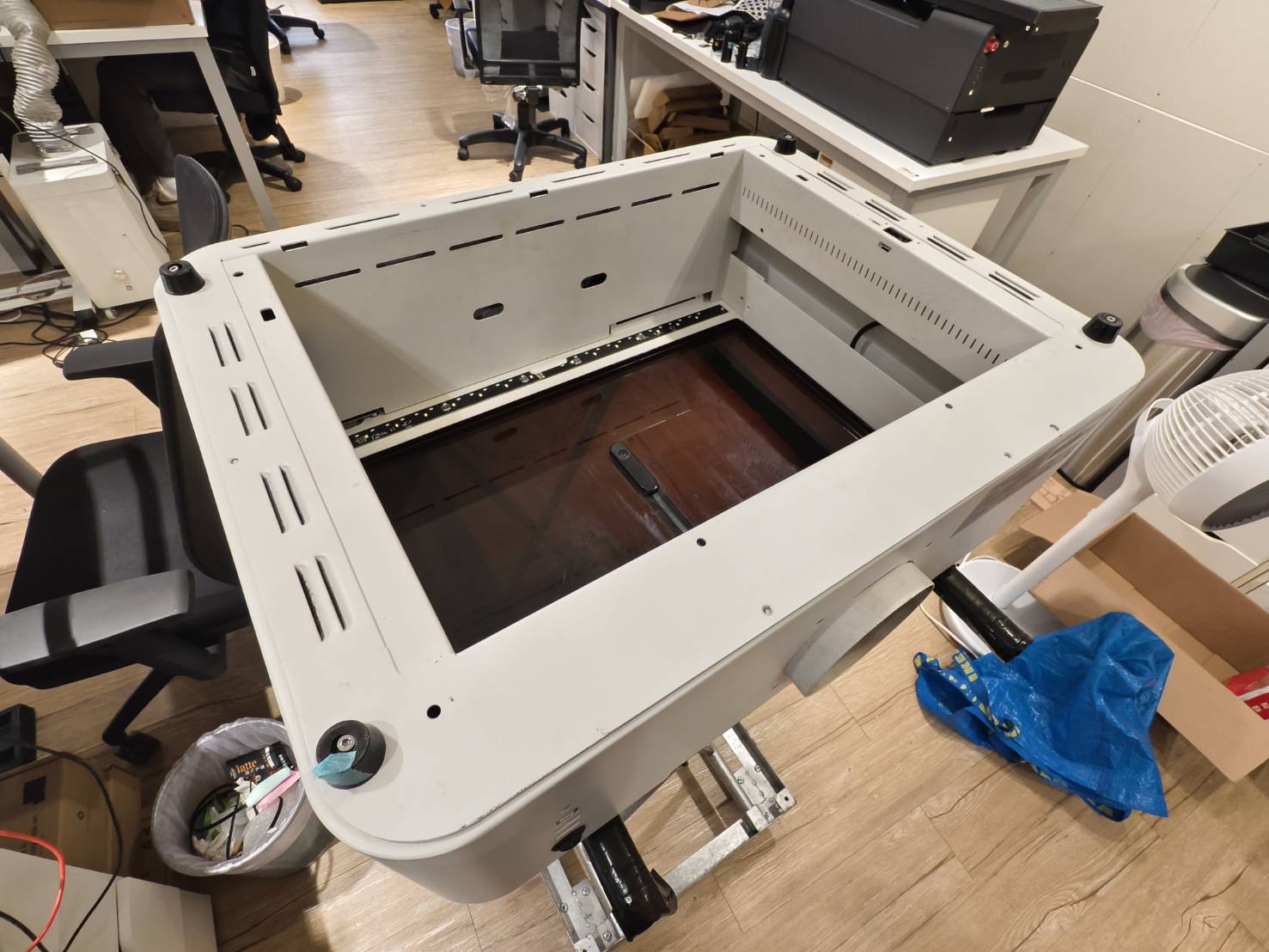

Marker gummifoten og skruen som er nærmest USB-porten.
Hensikten med markeringen er at denne fotens skrue er kortere enn de andre, og den må være i samme posisjon.
Steg 13

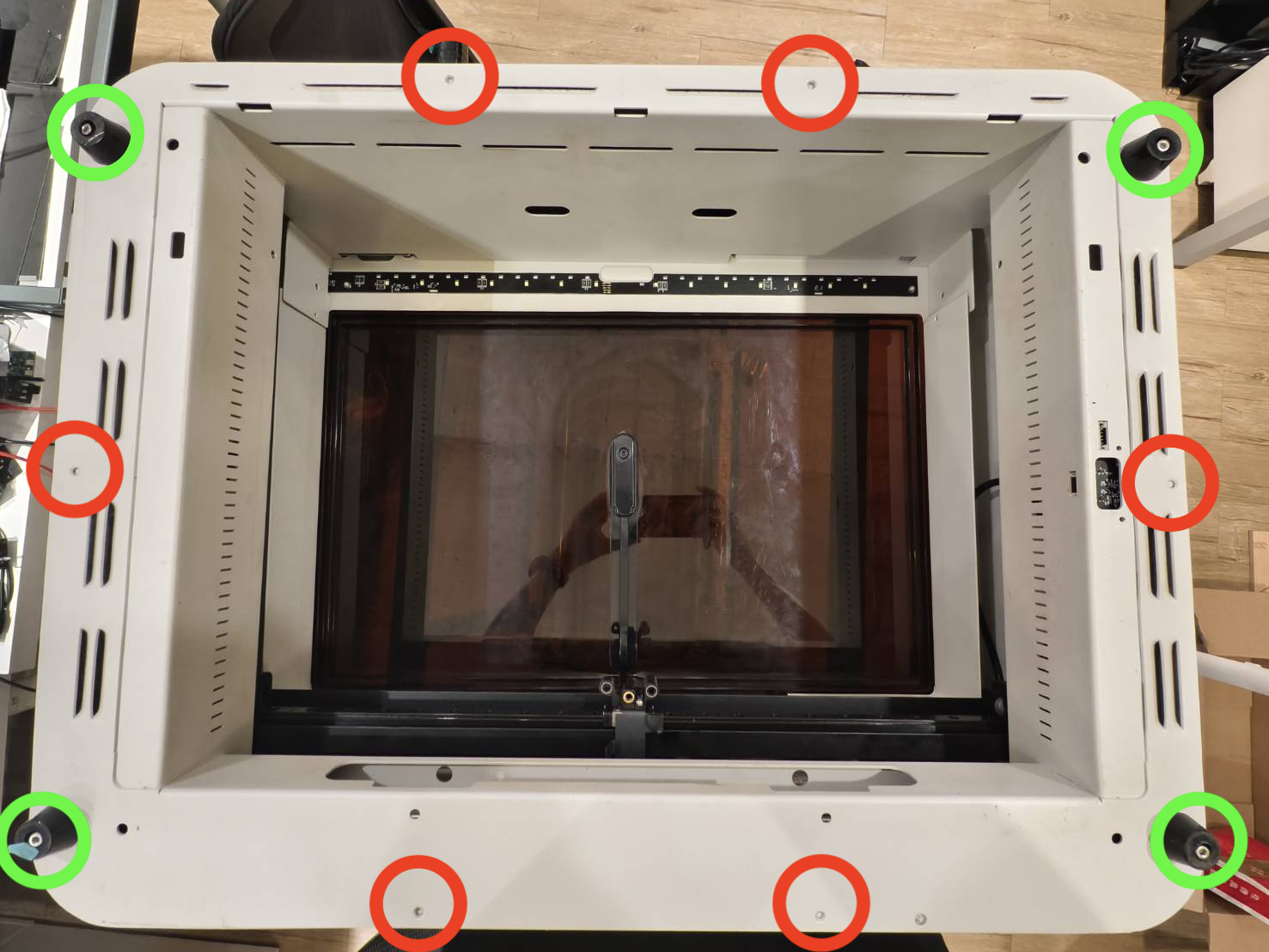

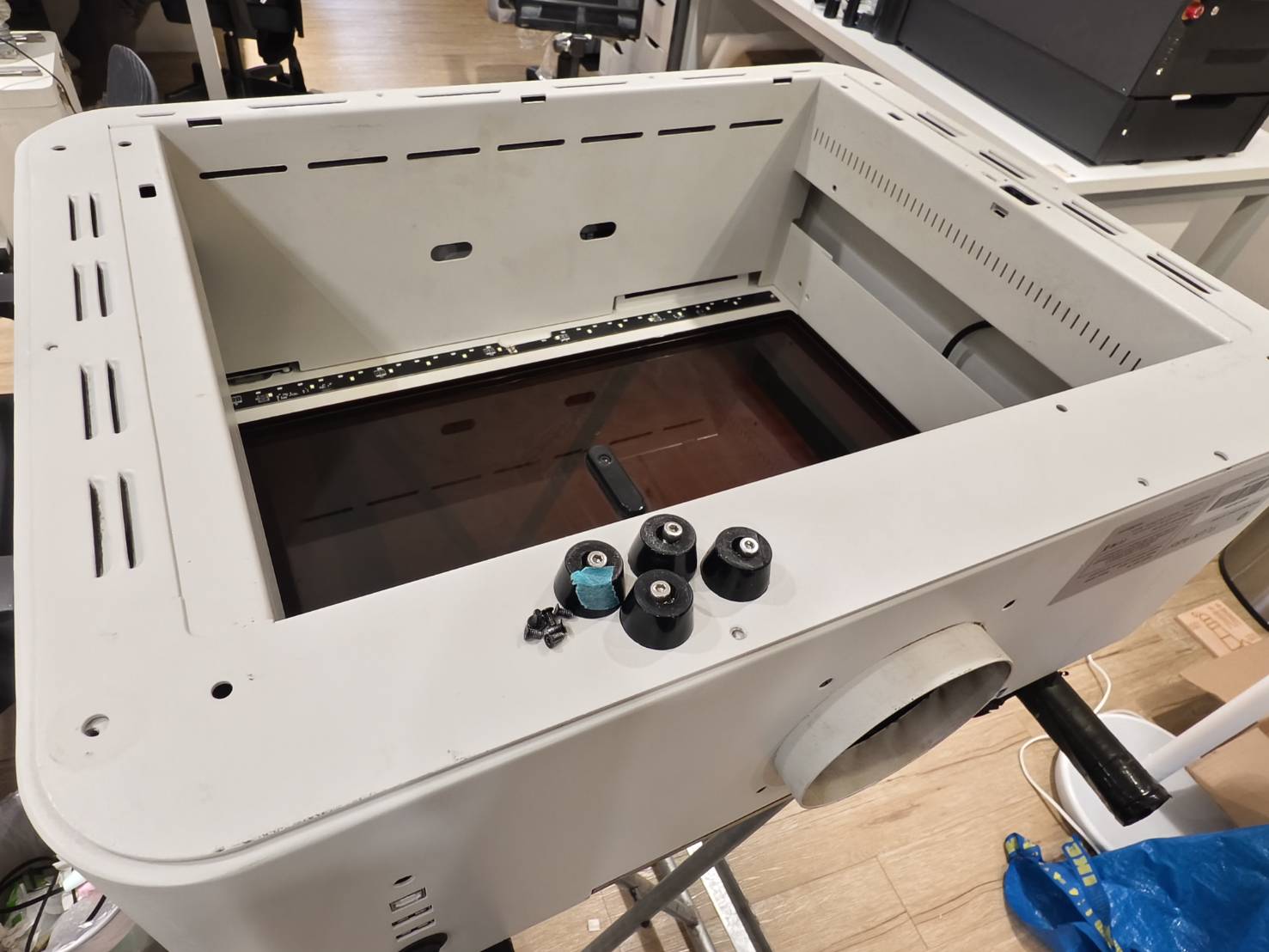

Skru løs disse bunnskruene og fjern gummiføttene.
(T8-skrue x 6 stk & 3mm HEX-skrue x 4 stk)
Steg 14
Snu maskinen og skru løs sideskruene (T8-skrue x 2 stk)
Steg 15

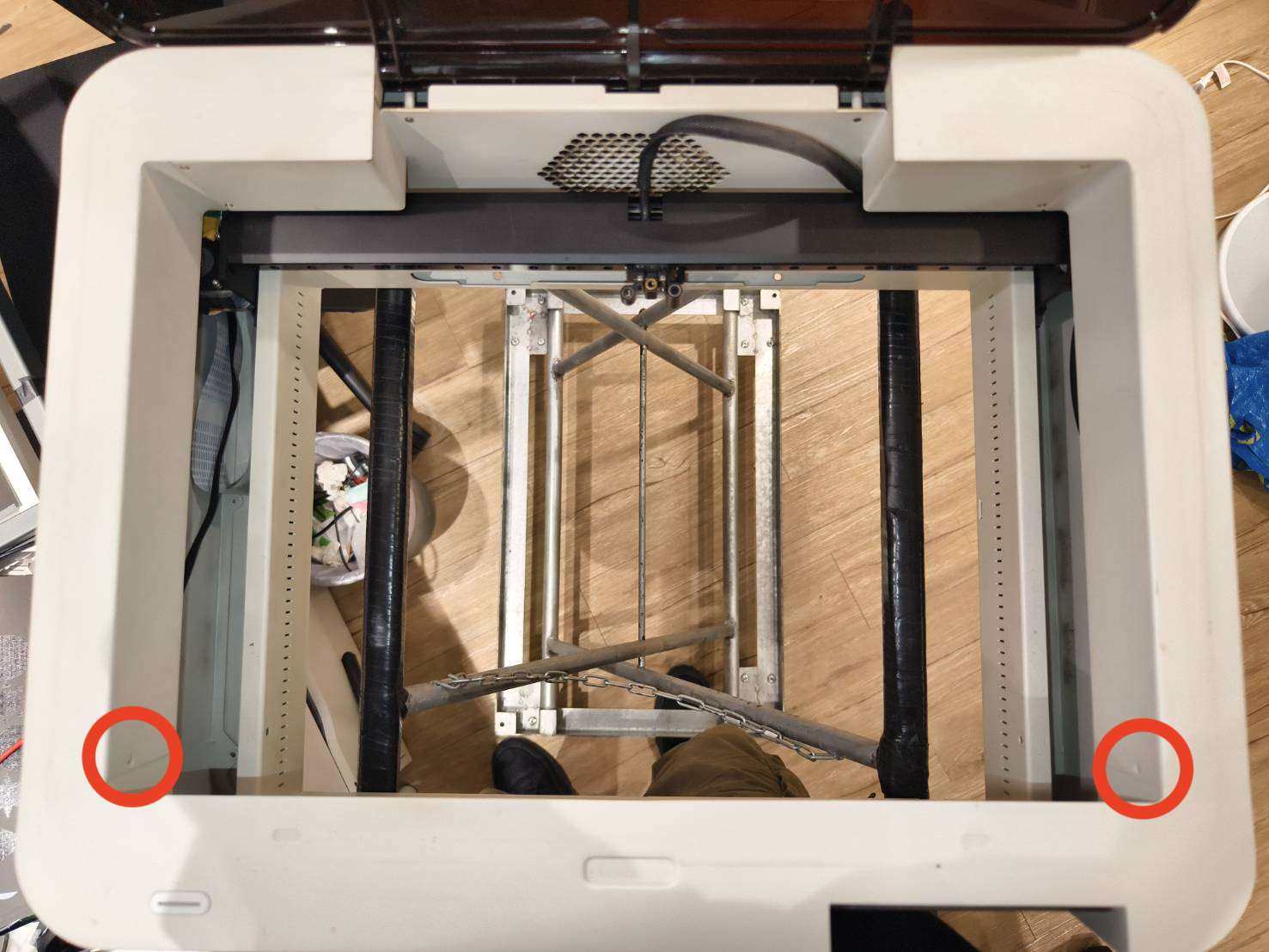

Marker skruehullene på begge sider med pennen.
Hensikten er å minne deg selv på at de merkede sidene skal vende mot arbeidsområdet ved montering.
Steg 16

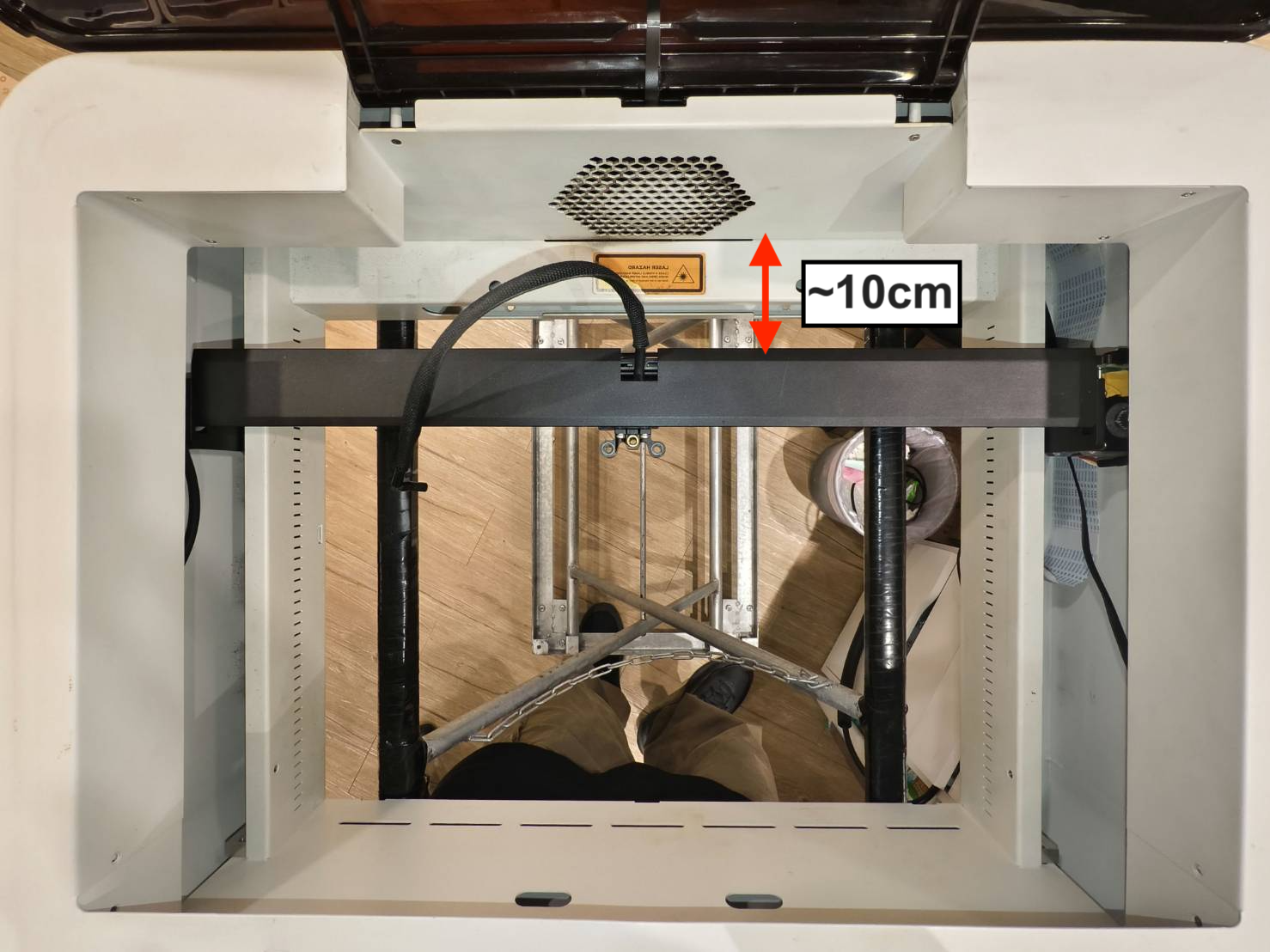

Flytt modulsetet til en posisjon som har en avstand på rundt 10cm fra rammen.
(Hensikten her er å ikke blokkere X-akseportalen. Hvis den er helt bak, vil den bli låst etter løfting, og X-aksemotoren kan ikke nås. Hvis den er i midten, kan Y-aksens 38-pinners kabel bli skadet)
Steg 17
Løft den øvre rammen med begge hender og plasser den på støttene.
(Vær forsiktig så ikke ledningene blir klemt av rammene.)
Eksempel på en ramme som sitter på støttene:
Løfteeksempel video (Videoen ble tatt inne i maskinen):
Trinn 18
Fjern det hvite hjulet på høyre side. (2,5 mm sekskant)
Trinn 19
Før den nye tannremmen (løkketype) gjennom åpningen på høyre side inn i X-aksens metallramme, og legg den deretter rundt den hvite styrerullen (med tennene vendt innover). Skyv rullen og remenenheten tilbake inn i metallrammen, og fest den med en skrue for å sikre den.
Trinn 20
Skru tilbake remskruen og sørg for at remmen er plassert som vist i videoen.
Den andre siden av remmen skal være inne i X-aksen.
Trinn 21
Legg den andre enden av remmen rundt X-aksemotoren.
(Bruk baksiden av en skrutrekker til å påføre kraft på remmen og skyv modulsettholderen for å flytte remmen. Remmen skal gradvis legge seg rundt motorens remskive.)
Trinn 22
Test manuelt om bevegelsen er synkronisert og sørg for at tannsiden vender innover. Hvis bevegelsen ikke er synkronisert, vennligst gå tilbake til Trinn 18 for å verifisere om installasjonen ble utført korrekt.
Trinn 23
Gjenopprett posisjonen til den øvre rammen.
Vær oppmerksom på at de merkede skruehullene må vende mot arbeidsområdet.
Gjenoppretting av rammen:
Trinn 24
Skru inn sideskruene.
Trinn 25

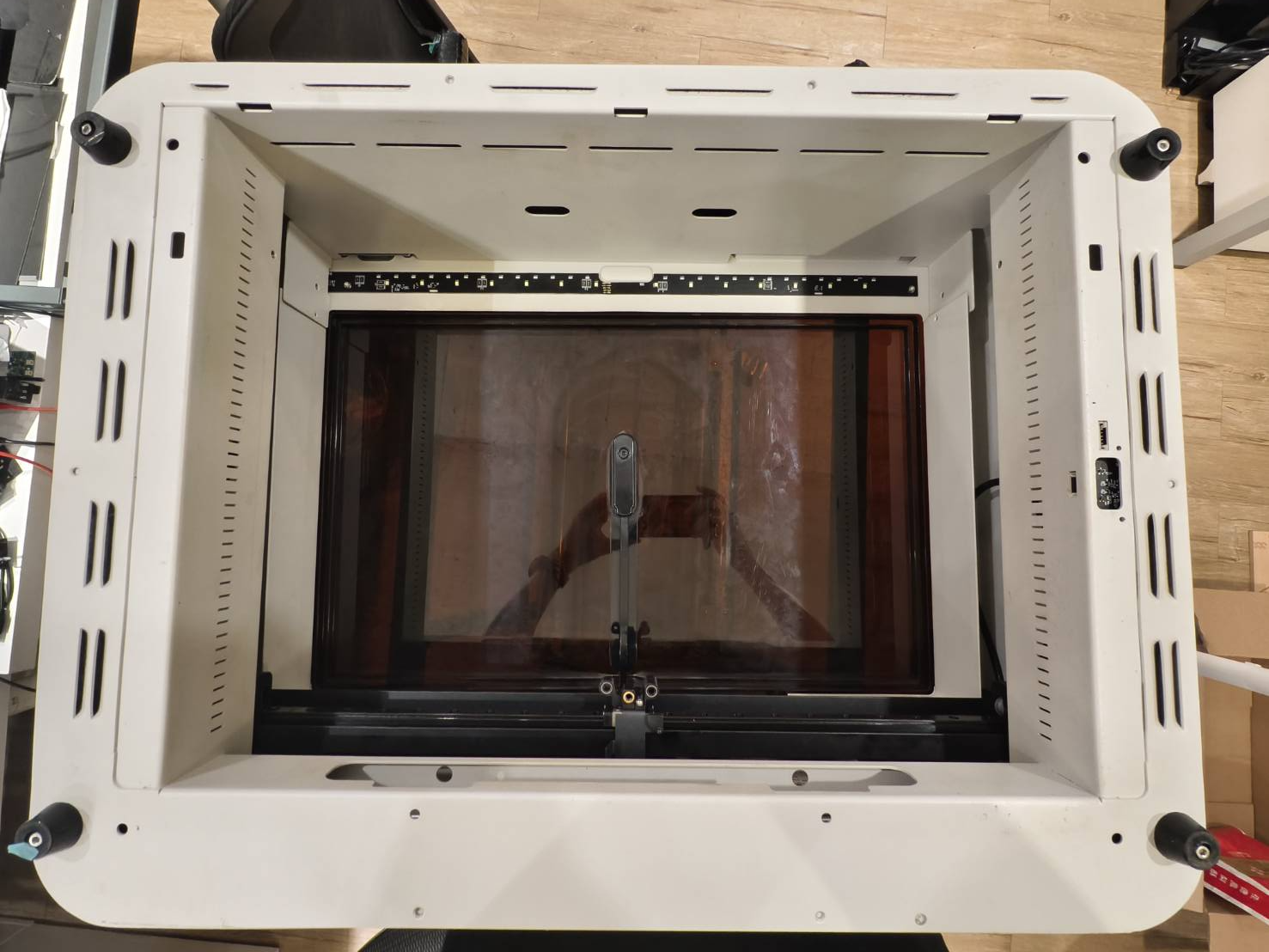

Vend maskinen. Skru inn alle skruene på undersiden.

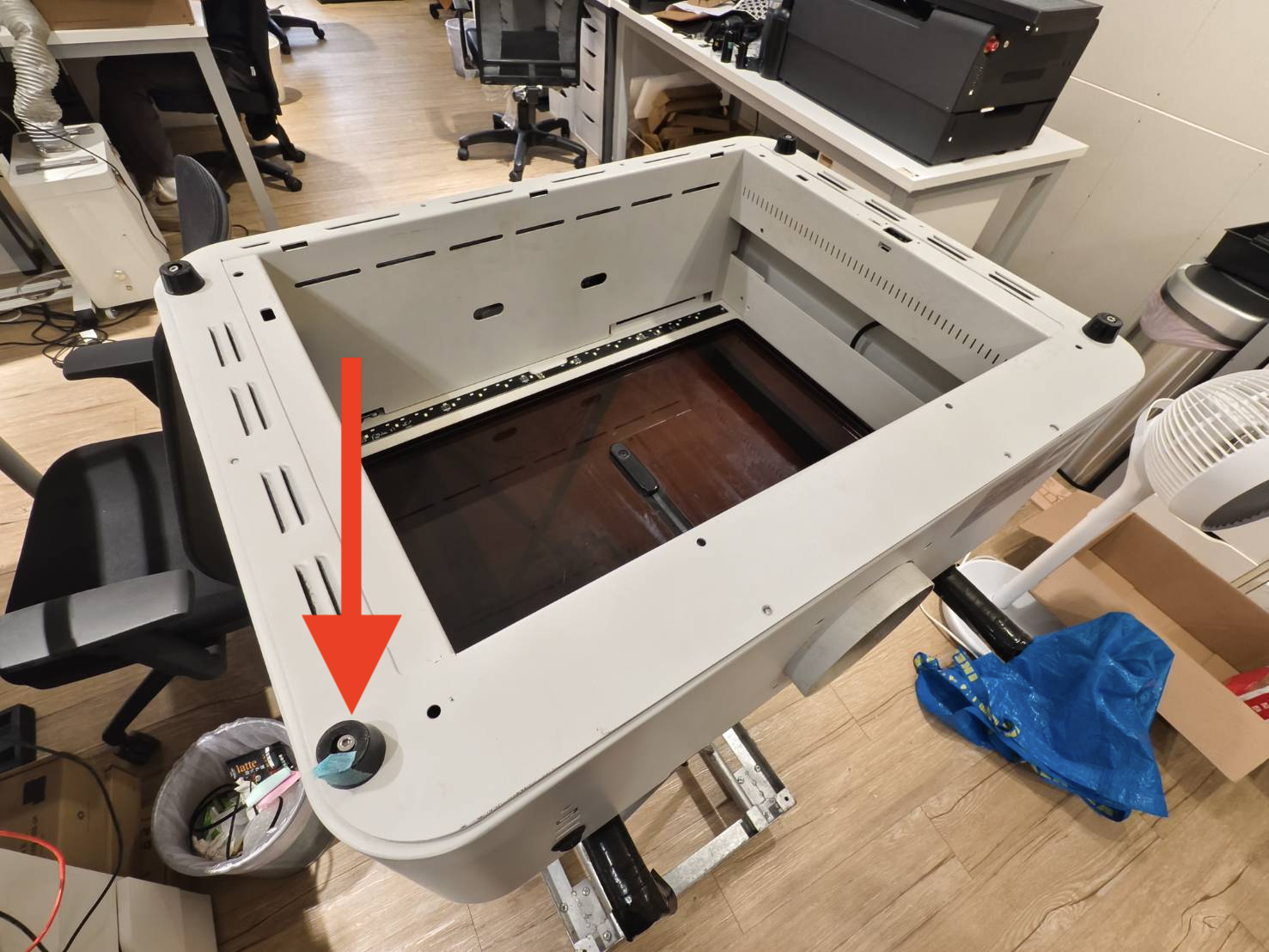

Merk at den markerte foten og skruen må plasseres i nærheten av USB-portene.
Anbefaling:
Det anbefales å ikke stramme skruene helt til i første omgang, da enkelte skruer kan være feilstilt og vanskelige å få på plass. Det er derfor anbefalt å stramme alle skruene etter at de er montert.
Trinn 26
Vend maskinen. Beveg modulsetet rundt for å kontrollere om det kan beveges fritt.
|
|
Trinn 27
Prøv å løsne gummifotskruen nær USB-portene og test bevegelsen av modulsetet på nytt.
Trinn 28
Hold braketten på plass og drei bolten i midten mot klokka for å montere braketten med Z-aksemotoren.
Trinn 29
Fest de svarte klistremerkene på toppen av akslene. Hvis klistremerkene ikke er tilgjengelige, kan dette trinnet hoppes over da de er valgfrie.
Trinn 29.1
Monter lageret på toppen av bolten. Hvis du ikke har dette lageret, kan dette trinnet hoppes over.
Trinn 30
Installer topprammen til modulsetet på nytt. (1,5 mm sekskantet skrue * 4 stk)
Trinn 31
Plasser basen på et bord, og sørg for at tappene stikker litt ut fra bordplaten.
Trinn 31.1
Løft maskinen i en liten vinkel for å justere mortisene på maskinens fremre ende med tappene på basen. Sett inn tappene, og plasser deretter maskinen på bordplaten.
Trinn 31.2
Skru tilbake disse skruene for å feste basen.
Trinn 32
Installer luftslangen på nytt.
Trinn 33
Installer fjæren på X-aksebeltet på nytt.
Trinn 34
Koble til disse kablene på nytt.
#END
