Ador - Utskifting av 30-pinners flatkabel for X-aksen

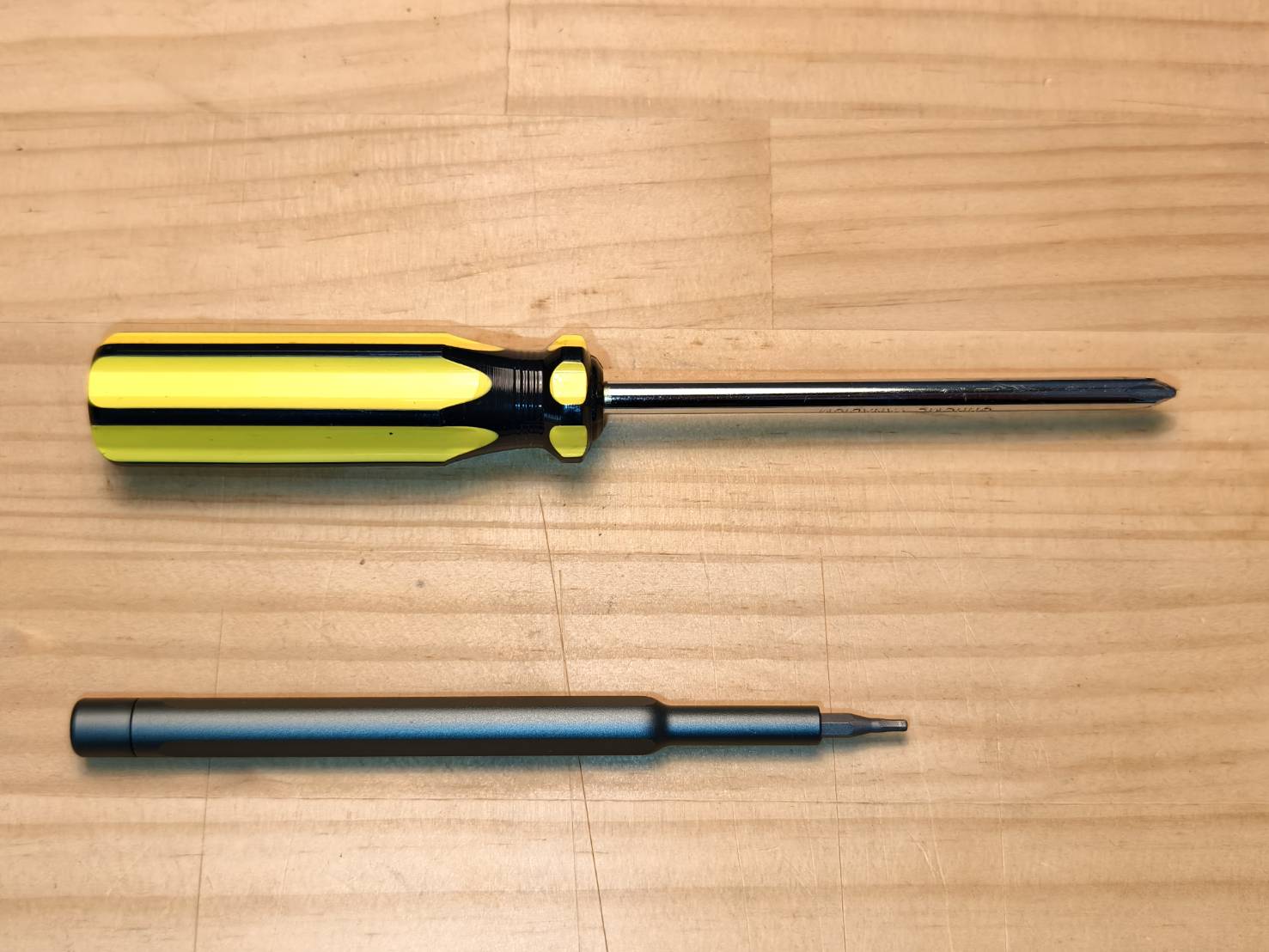

Verktøy:

• Stjerneskrutrekker
• 2 mm sekskantnøkkel (unbrakonøkkel anbefales IKKE)

Trinn 1

Slå av maskinen og fjern den svarte mylarfilmen (beskyttelsesfilm).

Trinn 2

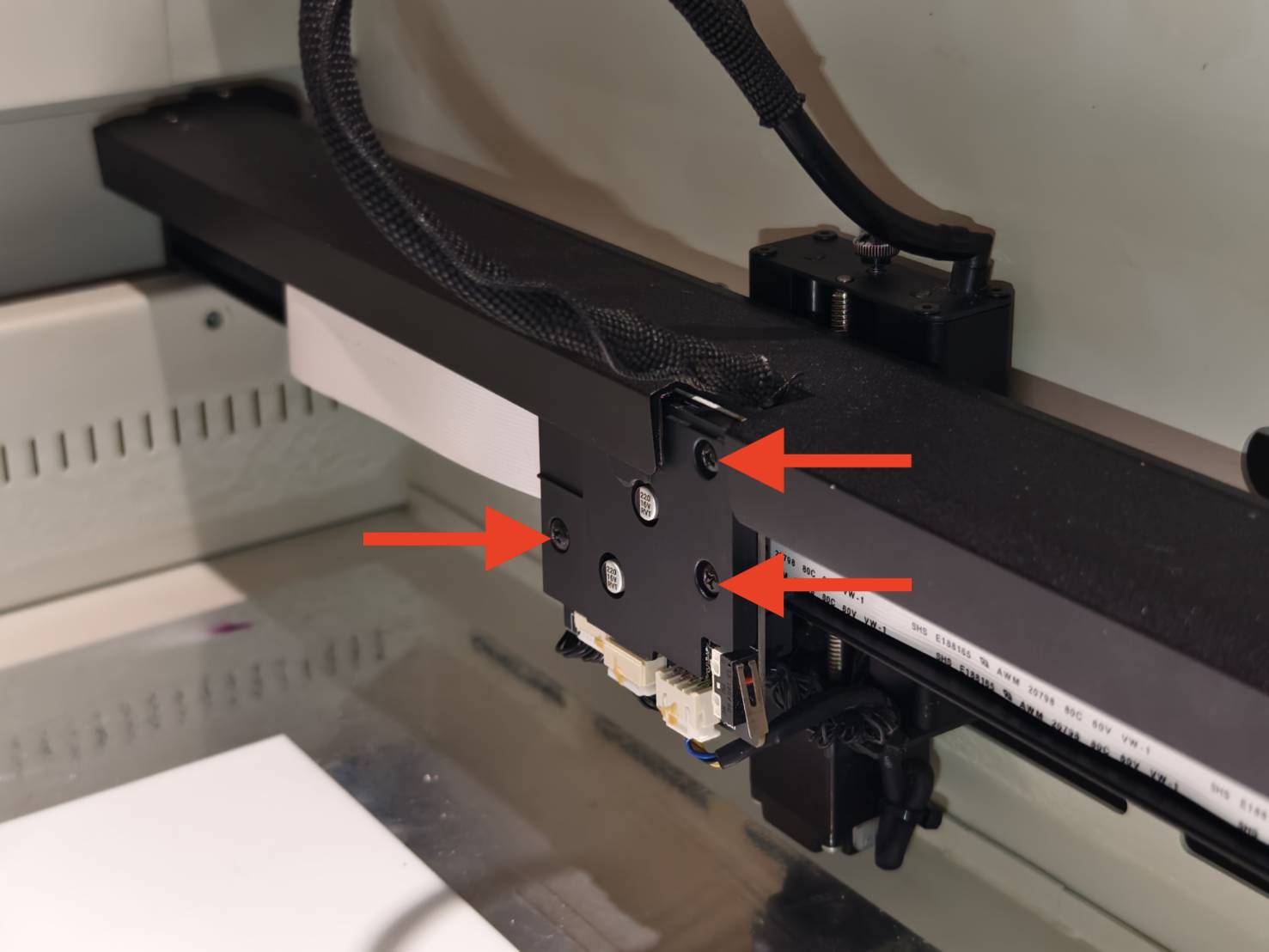

På baksiden av modulsokkelen, fjern de tre skruene og dekselet til Z-aksekortet.

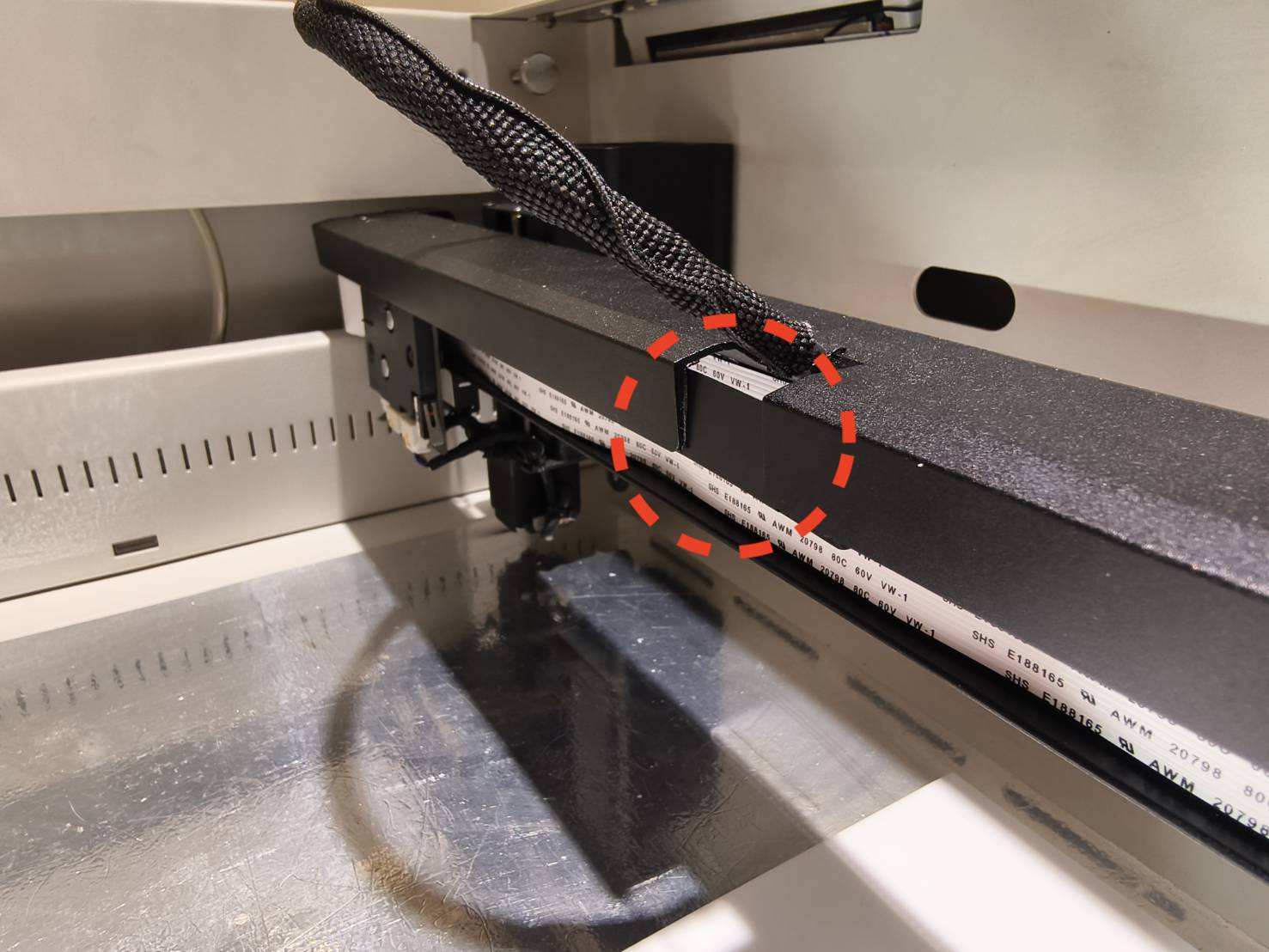

For å se den øverste skruen, flytt hodet til åpningen i metallplaten.

Trinn 3

Åpne/lås opp kontakten på kabelen og koble kabelen fra Z-aksekortet.
Den gjenværende teipen trenger ikke å fjernes.

Trinn 4

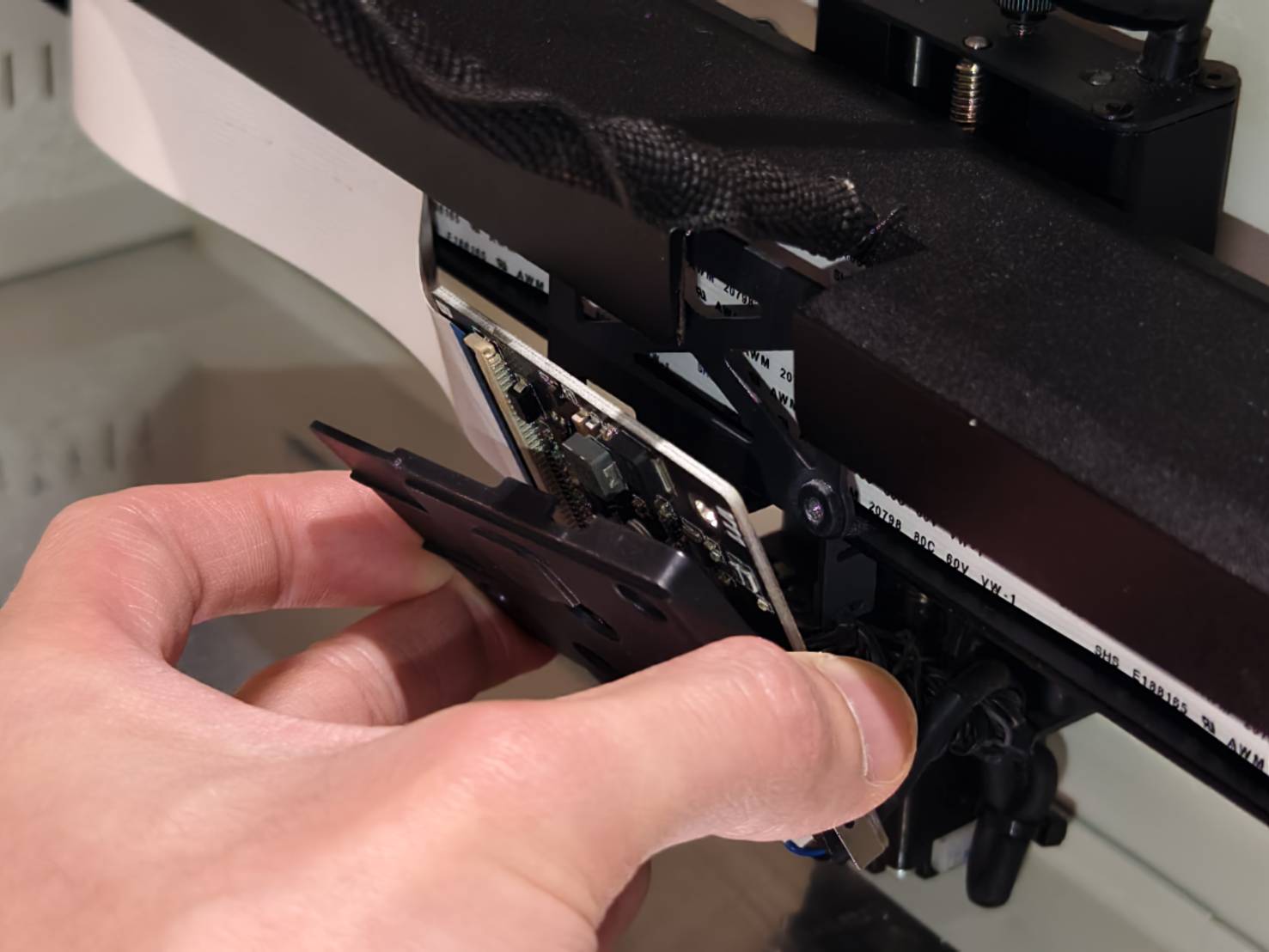

Når du står vendt mot maskinens frontpanel, på venstre side, koble fra X-aksens motorkabel, fjern de to 2 mm sekskantskruene, og ta av dekselet til X-aksekortet.
(En lang, tynn sekskantnøkkel anbefales, da det gir mer plass til hendene.)

Trinn 5

Åpne/lås opp kontakten på kabelen og koble kabelen fra X-aksekortet.

Trinn 6

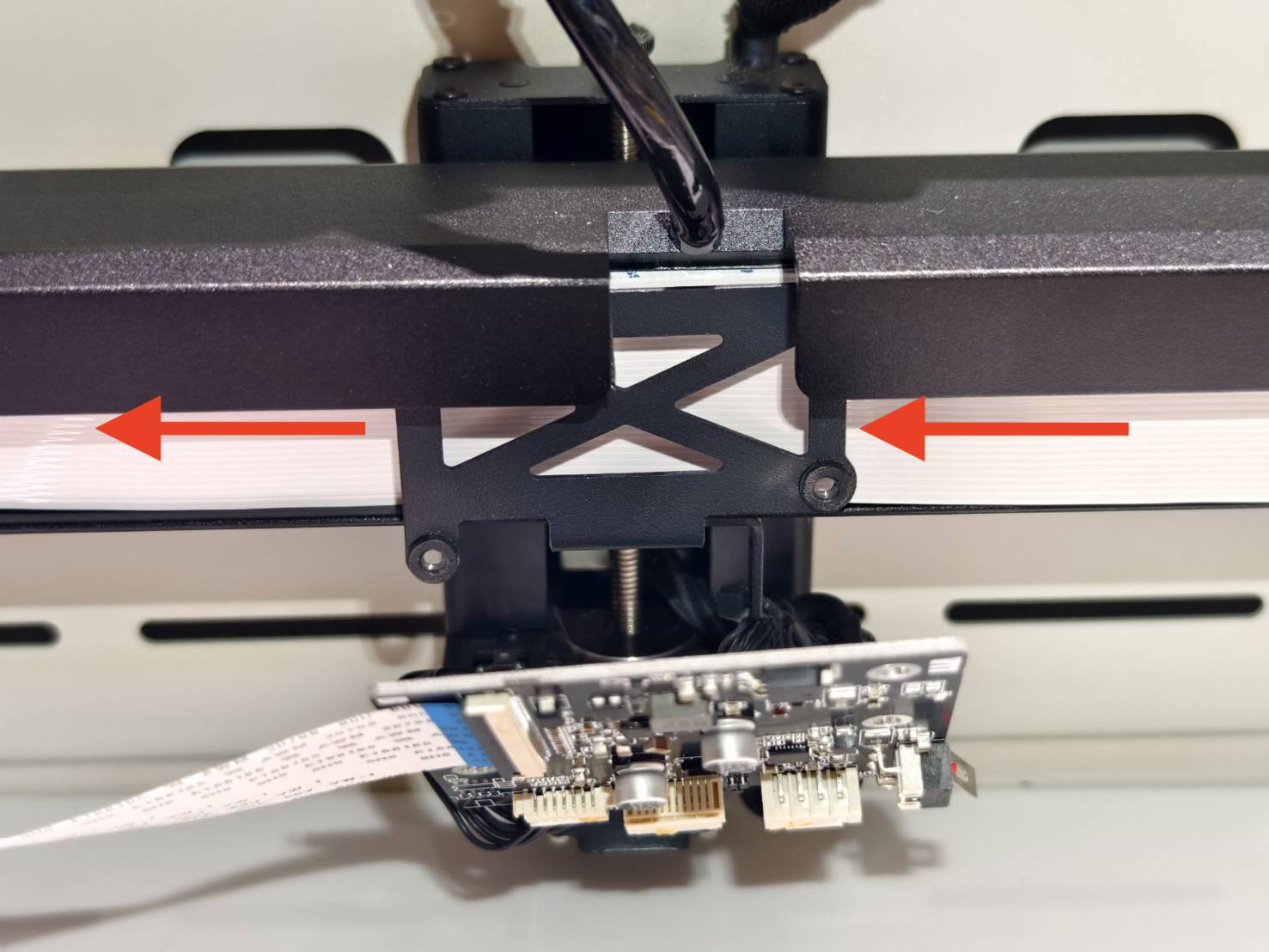

Fjern 30-pinners kabelen.

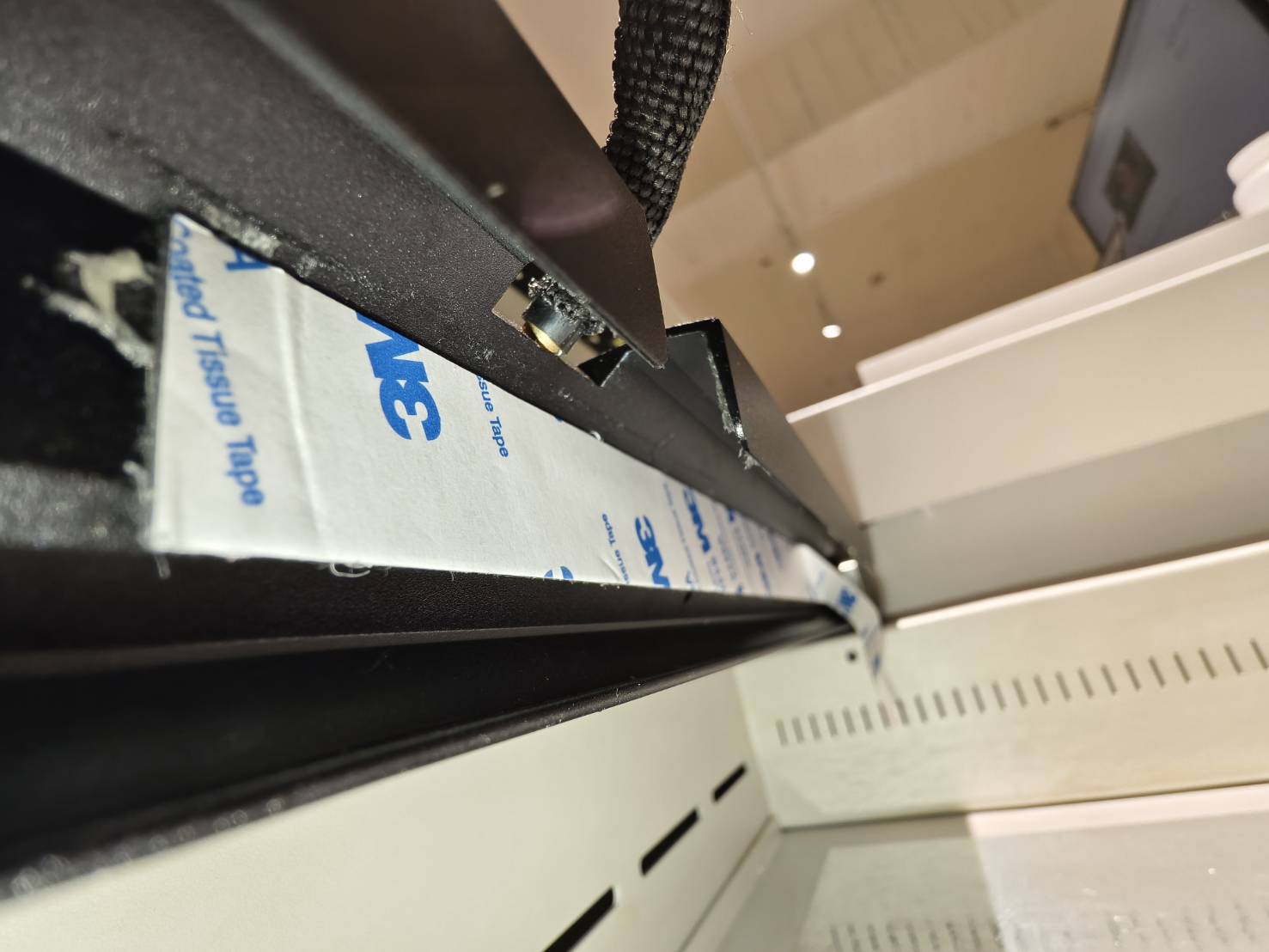

Ettersom det er dobbeltsidig skumtape bak kabelen, vil det lett kunne bli igjen taperest hvis du river den av direkte. Det anbefales å trekke den opp fra bunnen for å fjerne den.
Hvis det er rester etter fjerning, må den svarte skumdelen fjernes. Den hvite limdelen trenger ikke å rengjøres. Det anbefales å se videoen én gang før du prøver å fjerne den.

Trinn 7

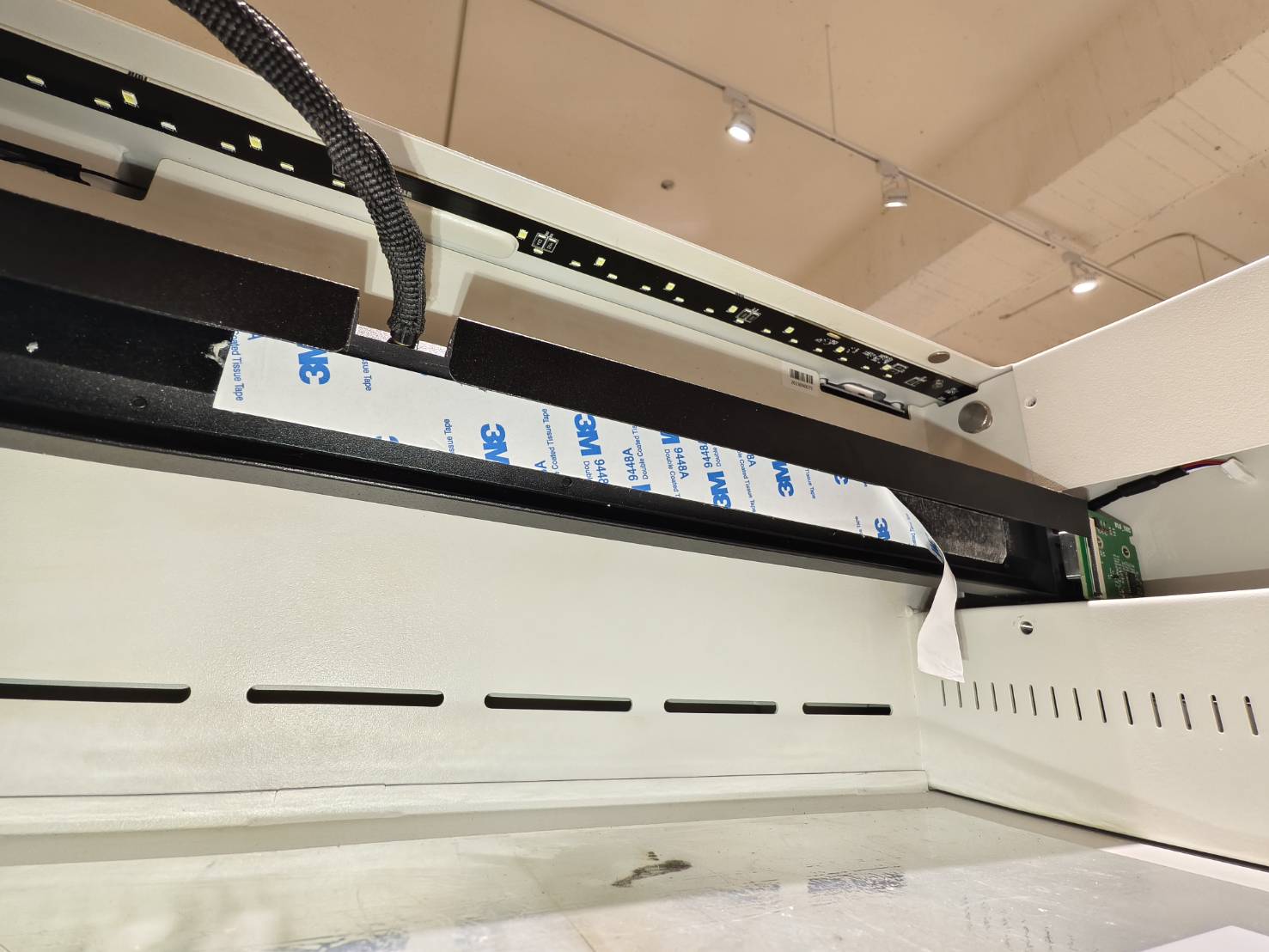

Etter å ha bekreftet at restene er fjernet, påfør den nye dobbeltsidige skumtapen på innsiden av metallplaten og riv av en del av den på forhånd for å lette de neste trinnene.

Før du påfører tapen, anbefales det å lese gjennom innholdet i trinn 7 først for å forstå startposisjonen og posisjonen til metallplatens skråkant. Se deretter videoen for å sikre at tapen påføres korrekt.

• Startposisjon:

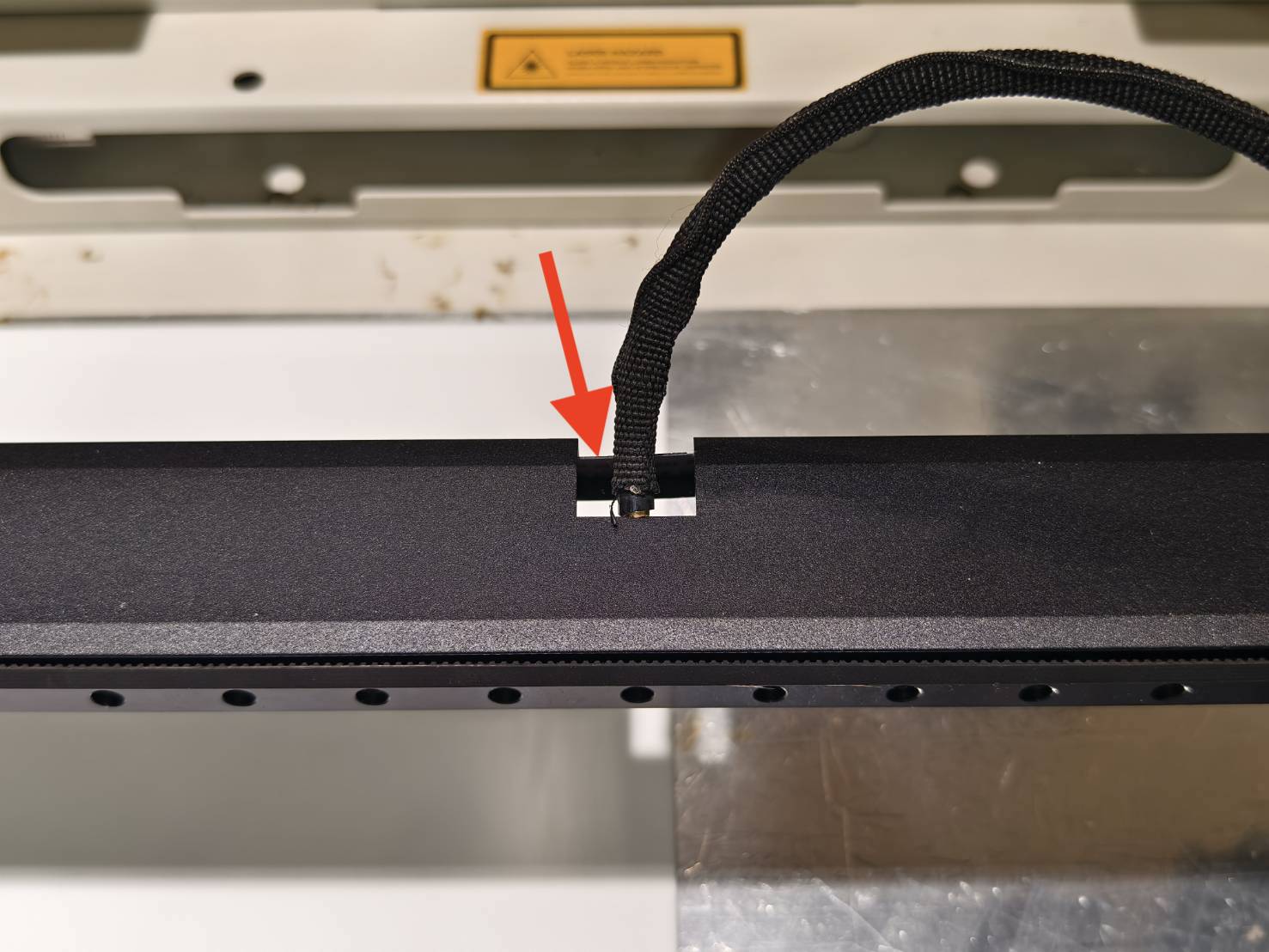

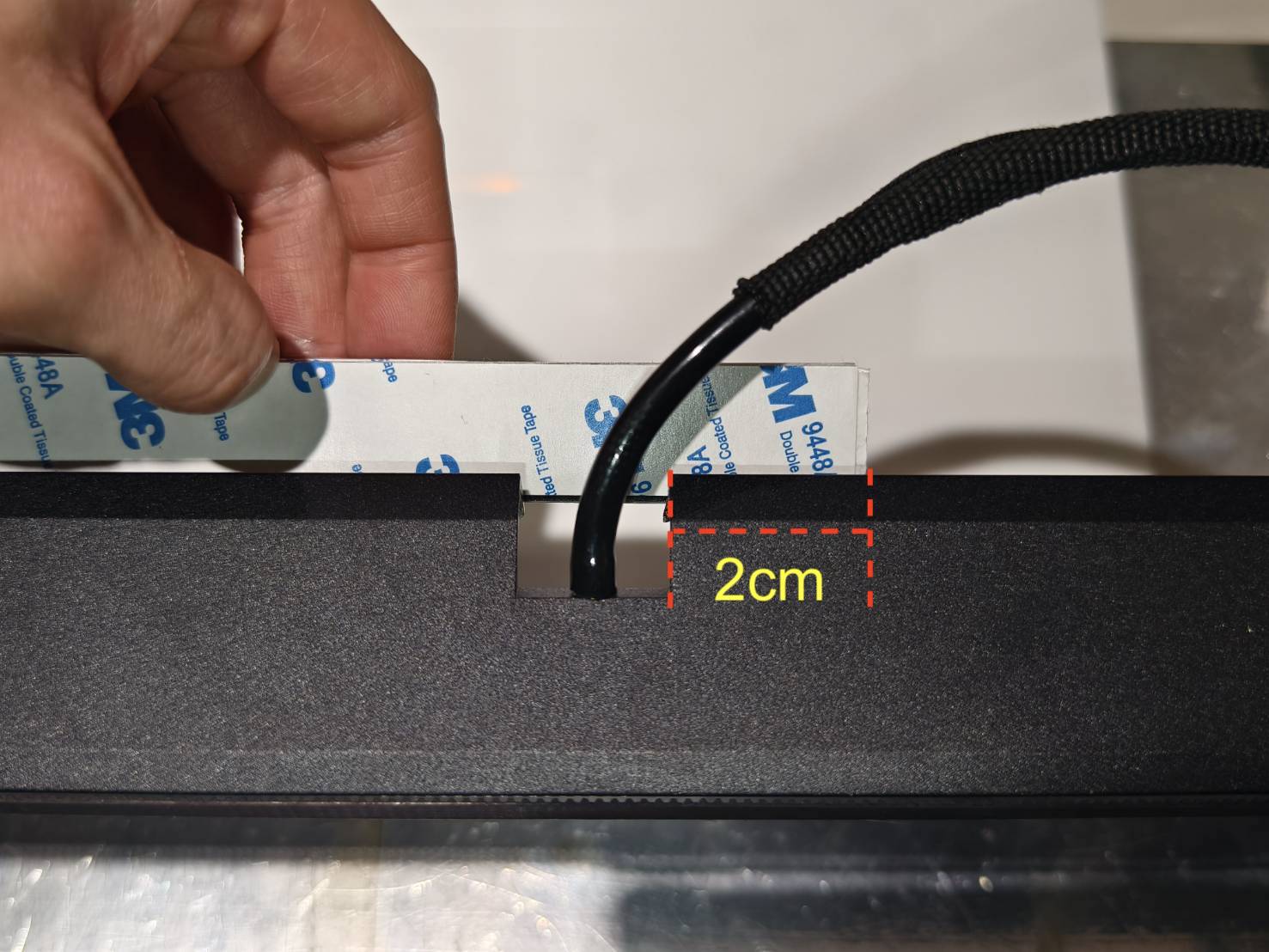

  Den dobbeltsidige tapen må limes mot X-aksemotorsiden (venstre side av maskinen når du står vendt mot berøringsskjermen), og startposisjonen er omtrent 2 cm til høyre for åpningen.

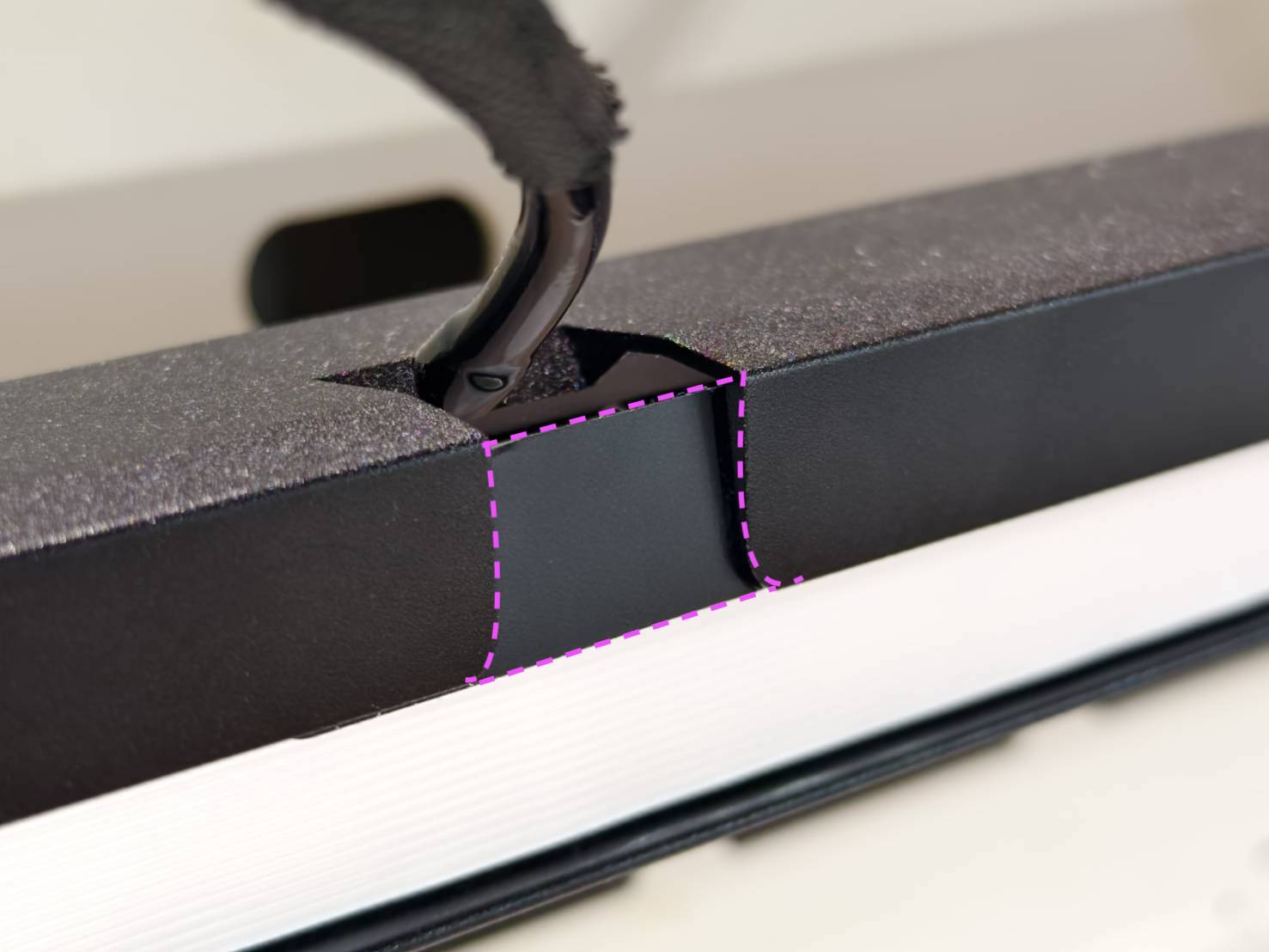

• Metallplatens skråkant:

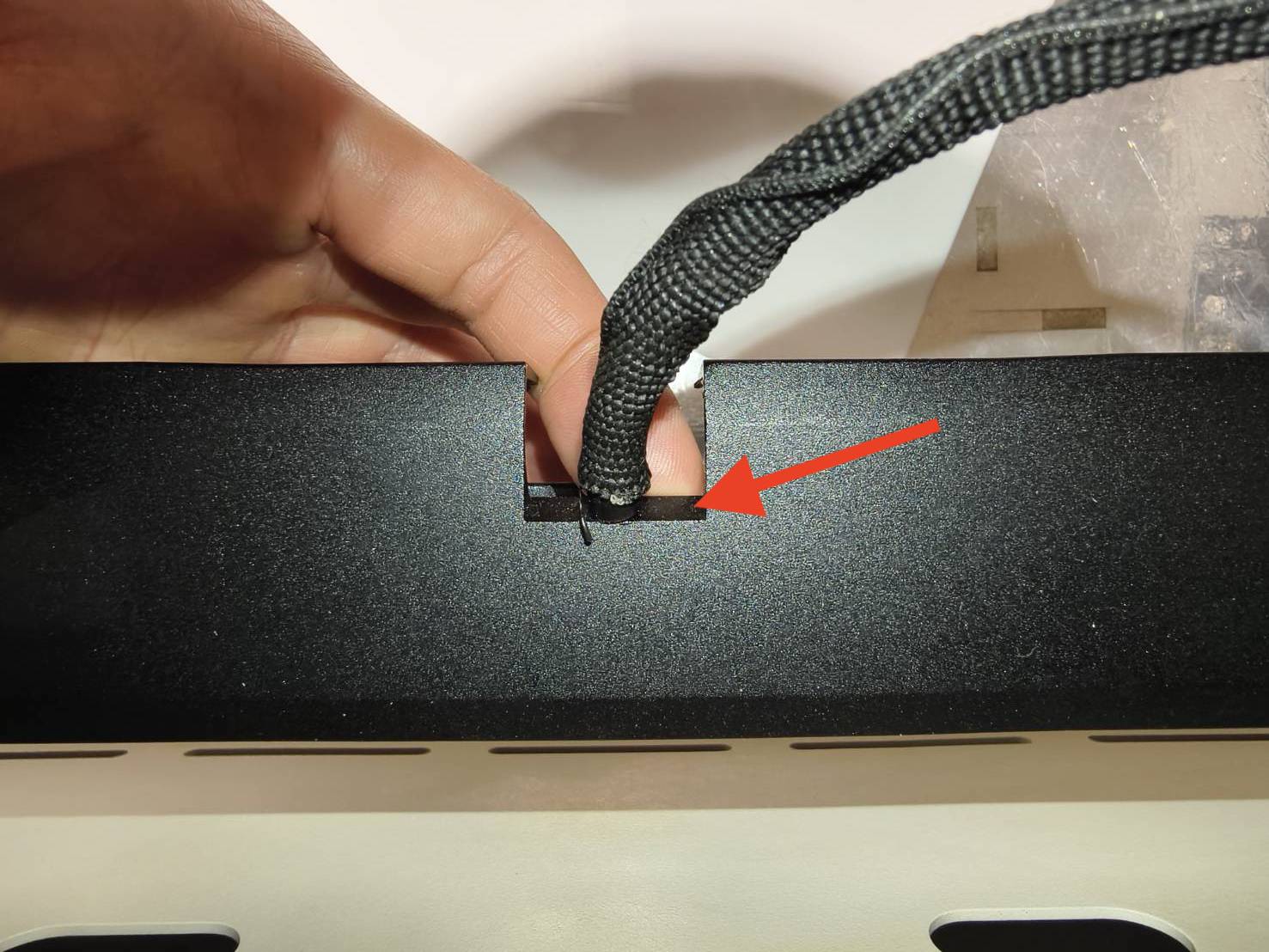

  Posisjonen til skråflaten er delen som berøres av fingeren som vist nedenfor.
  Tapen KAN IKKE festes til skråflaten.

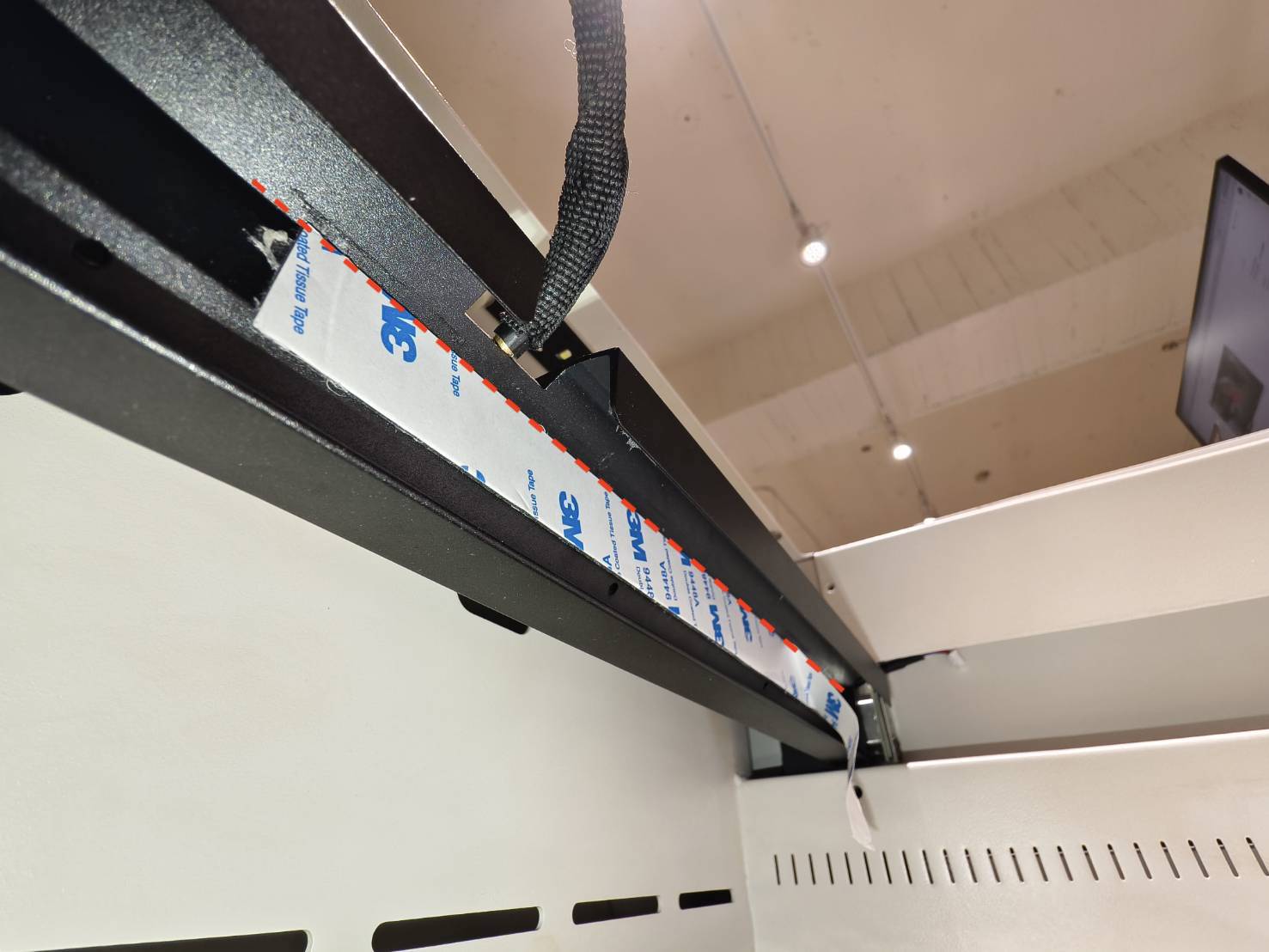

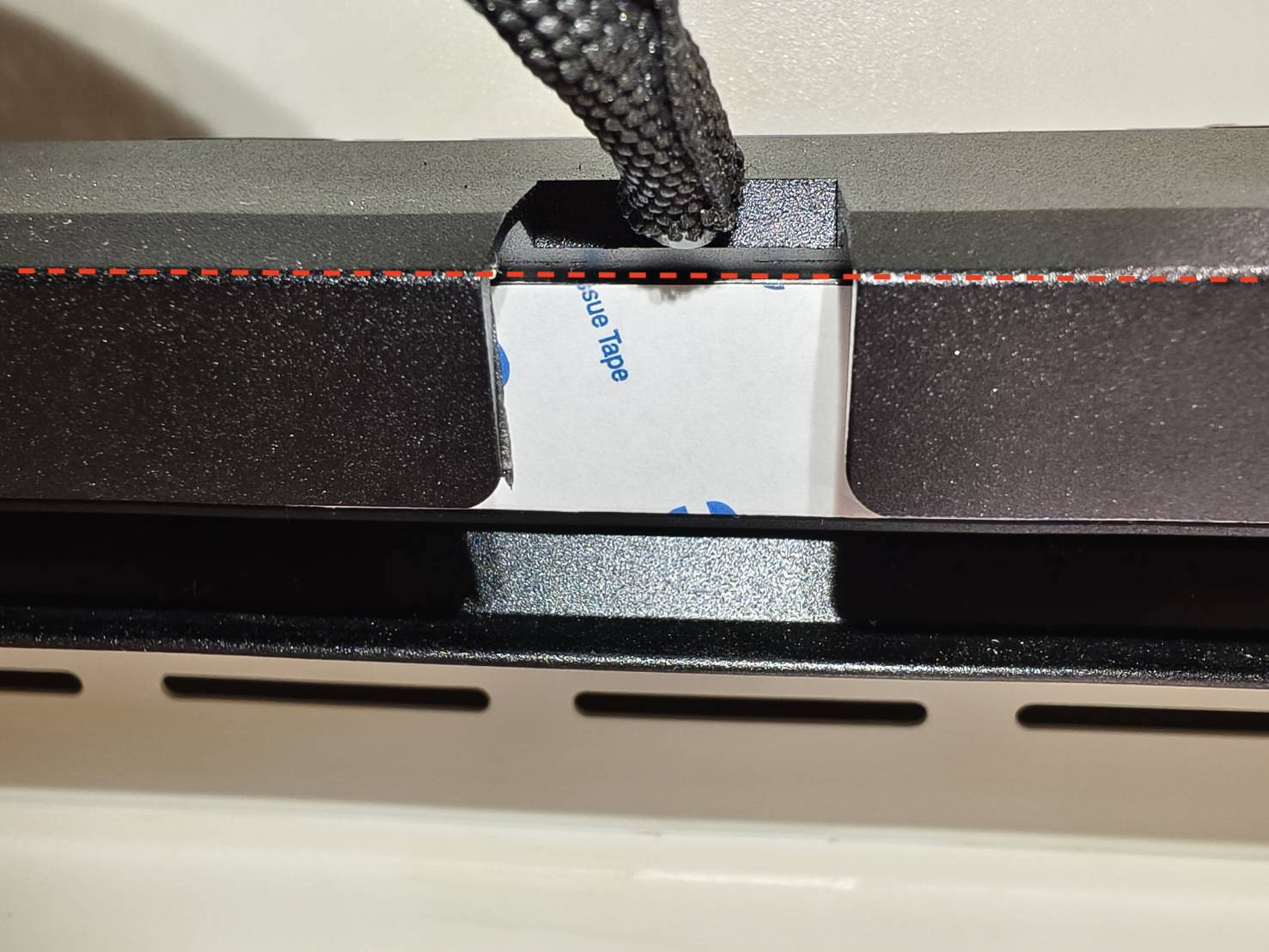

• Tapen skal påføres langs nedre kant av markeringslinjen, det vil si nedre kant av skråflaten.


• Video:


Trinn 8

Installer den nye kabelen på Z-aksekortet. Kabelen skal være i midten av sporet. Hvis den er riktig installert, skal klemmen kunne låses enkelt.
Se følgende beskrivelse for å bekrefte posisjonen der kabelen skal settes inn, og forsikre deg om at kabelen er riktig installert.

• De to kantene av kabelsporet vil være litt høyere, som vist på bildet.



• Kabelen må settes inn i midten. Når den er satt inn riktig, skal den være i samme høyde som kantene, som vist på bildet.
  (Klemmen er ikke låst på bildet.)



• Bare ved å sette den inn riktig kan klemmen låses enkelt, og kabelen skal være parallell med sporet, som vist på bildet. (Klemmen er låst på bildet.)


• Kabelen må føres bak Z-aksens kontrollkortbrakett.



• Video:


Trinn 9

Installer den nye kabelen på X-aksekortet. Kabelen skal være midt i sporet. Hvis den er riktig installert, skal klemmen kunne låses enkelt.
Som forklart i Trinn 8, vennligst bruk samme metode for å koble til kabelen.

Video:

(Fargen på kortet påvirker ikke installasjonsmetoden.)

Trinn 10

Koble til X-aksemotorkabelen på nytt, flytt laserhodet, og kontroller deretter om LED-lyset på Z-aksens kontrollkort lyser.

Trinn 11

Først, bruk en skrue for å feste Z-aksens kontrollkort på plass. Slå deretter på maskinen og bruk venstre knapp for å fokusere. Kontroller om laserhodet er riktig fokusert.

Video:

Trinn 12

Slå av strømmen, fjern motorkabelen, monter dekselet på X-aksens kontrollkort, stram de to 2mm sekskantskruene og koble til X-aksemotorkabelen på nytt.

Trinn 13

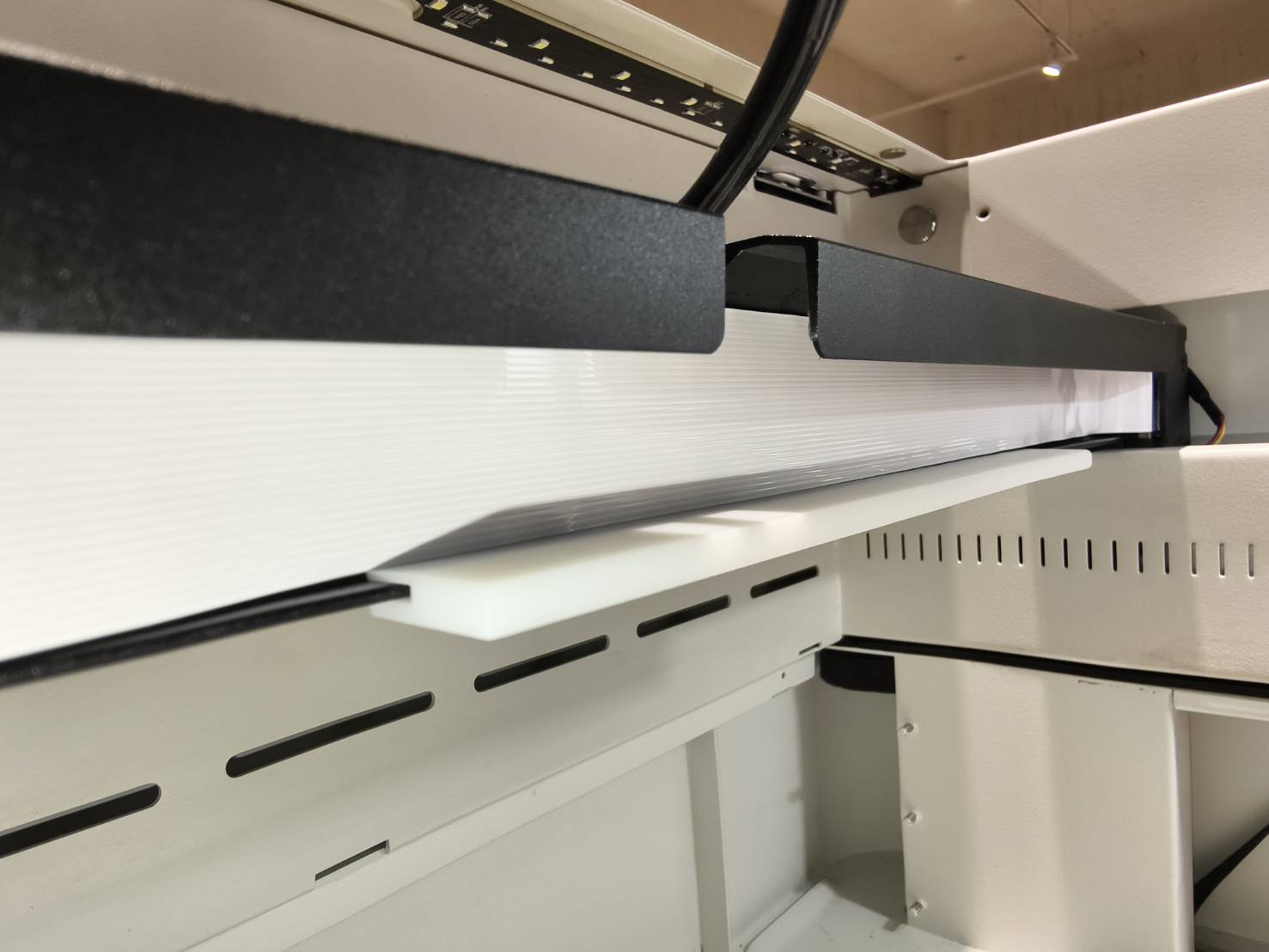

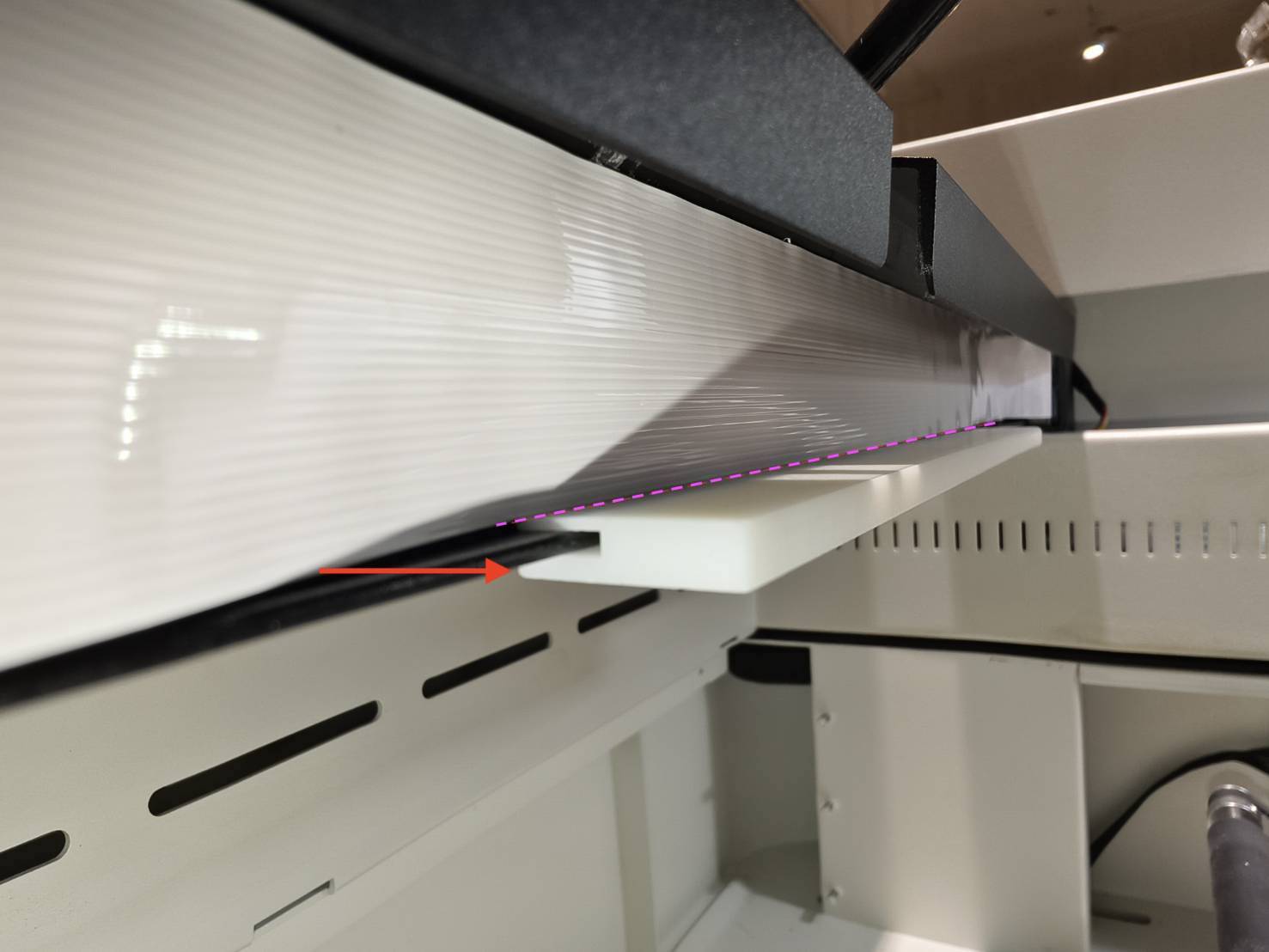

Flytt modulholderen til høyre og sett inn kabelverktøyet/jiggen på X-aksens bunnramme.
Den tykkere siden av verktøyet skal vende nedover.
Deretter, fjern filmen fullstendig fra teipen. Juster bunnen av kabelen med verktøyet og skyv kabelen bakover for å feste den til metallplaten.

Den tykke kanten av verktøyet skal vende nedover. Juster den nedre kanten av kabelen med den øvre kanten av verktøyet, og skyv den deretter bakover for å feste den på plass.


Video:

Trinn 14

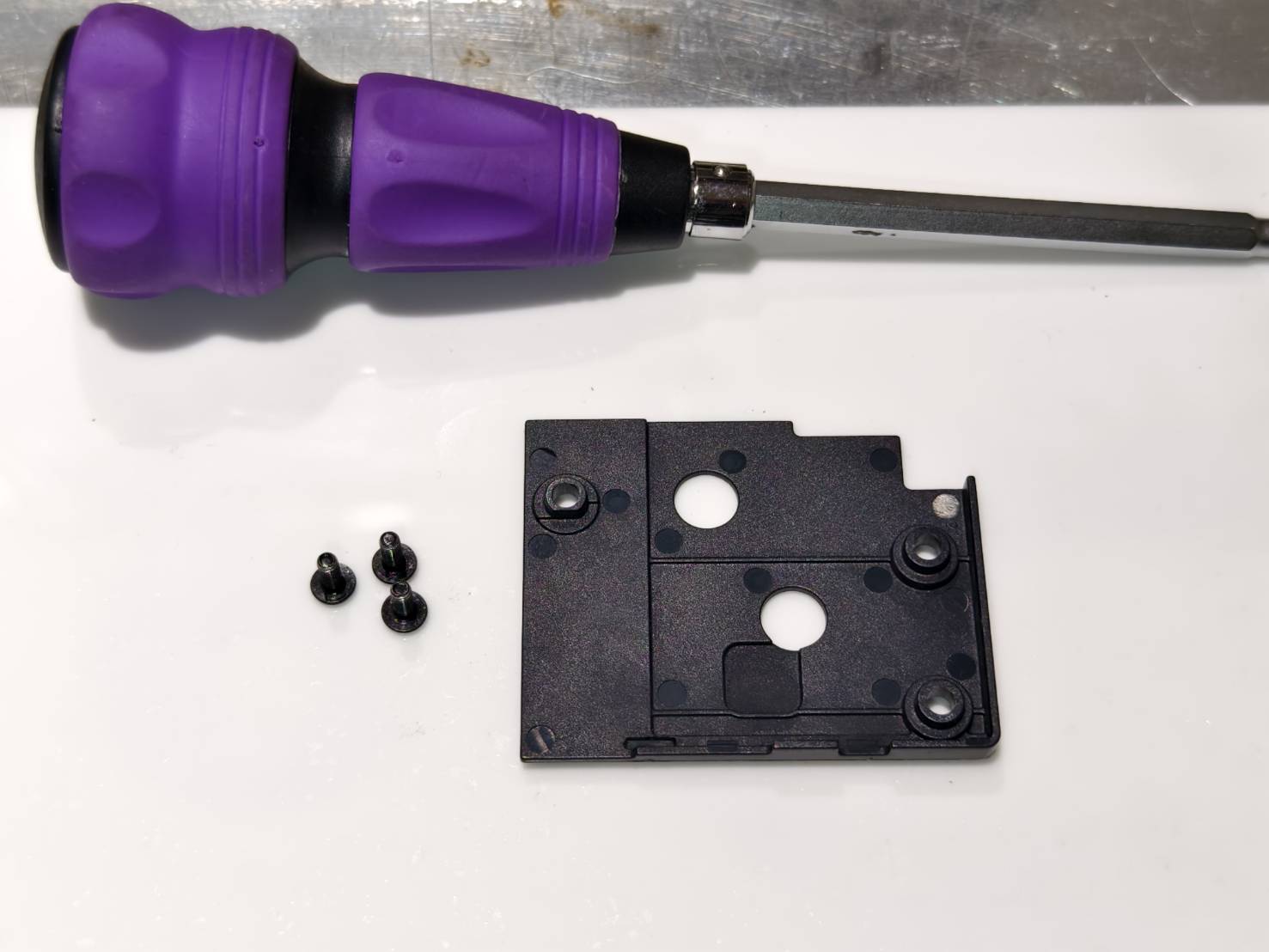

Fjern kabelverktøyet og monter Z-kortdekselet med de tre skruene.

Video:

Trinn 15

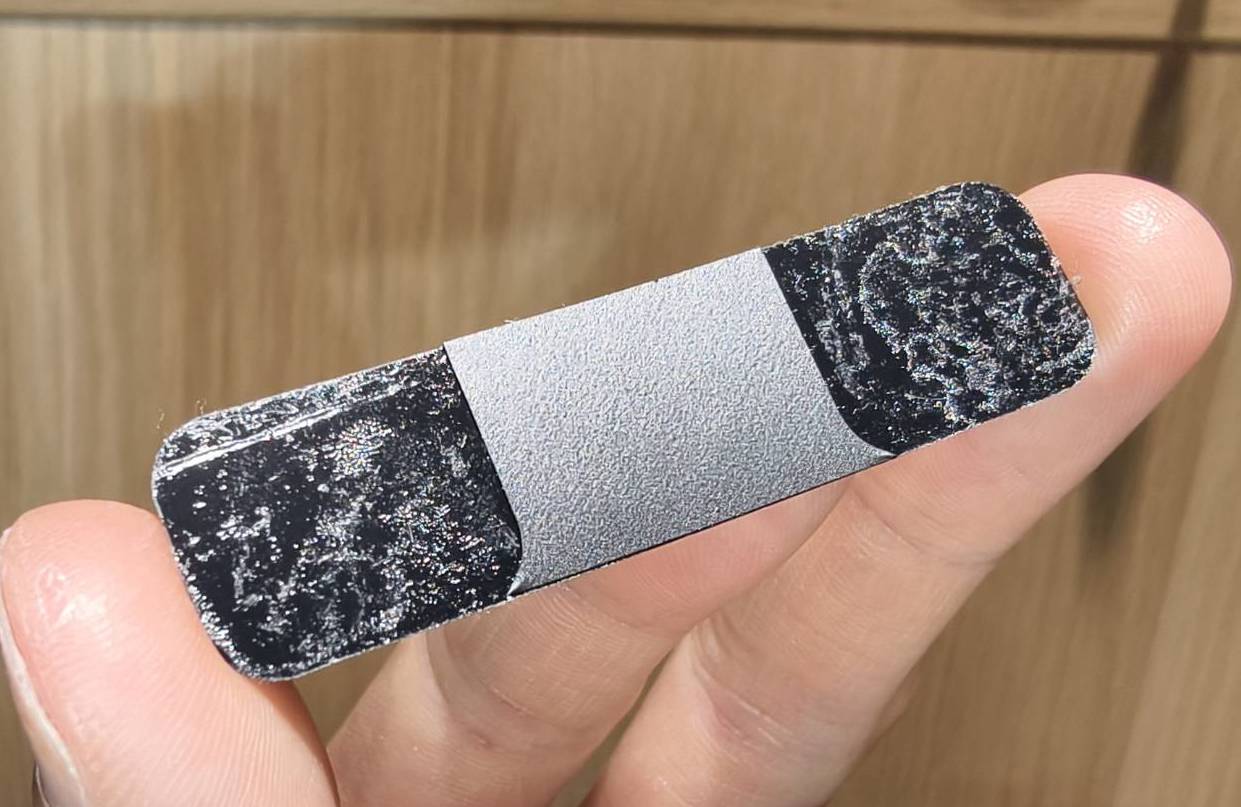

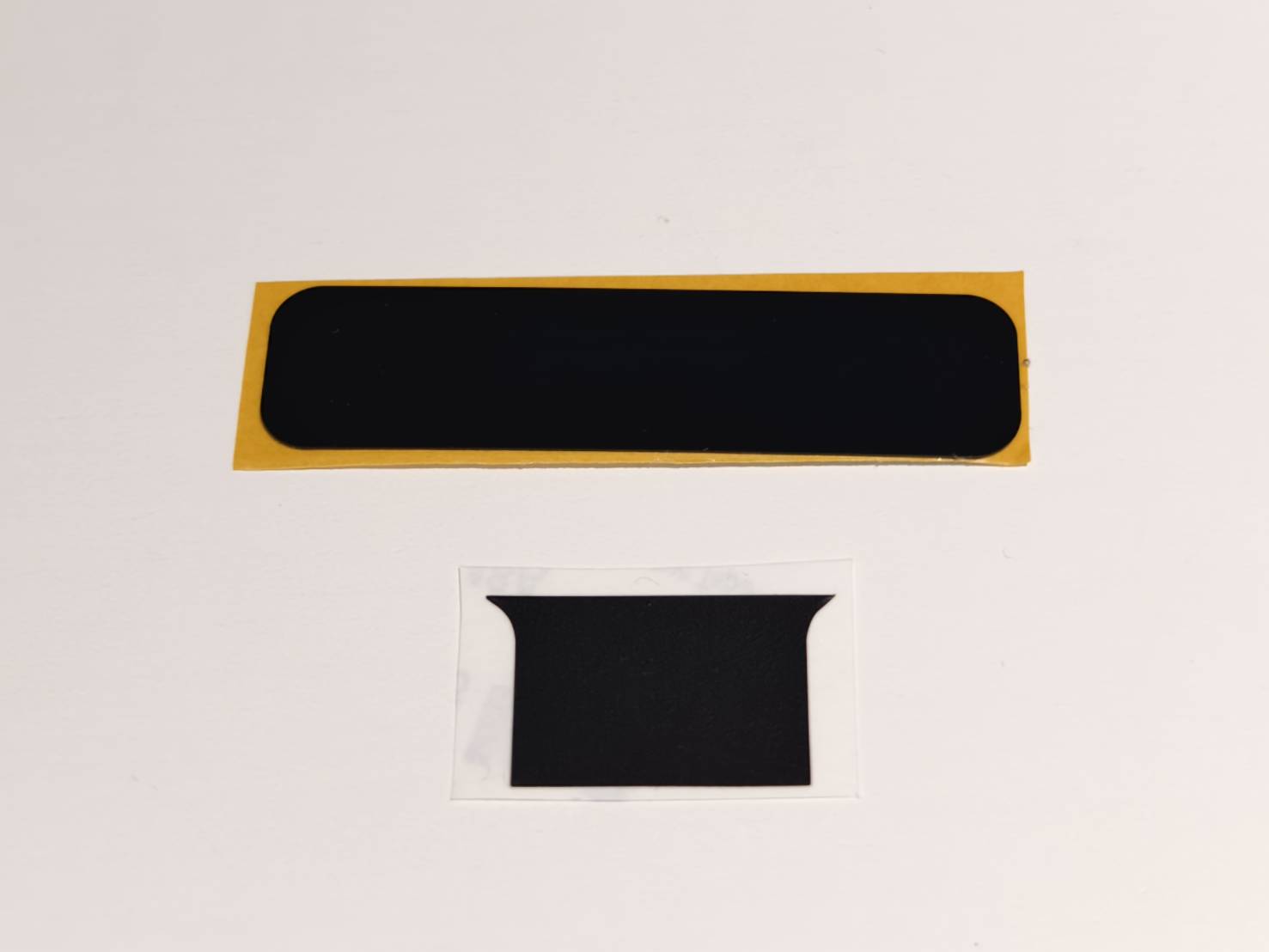

Fest det firkantede klistremerket til den lange mylaren.
Merk at de klebrige overflatene på de to mylarene må vende mot hverandre.


De klebrige overflatene på de to mylarene må vende mot hverandre.

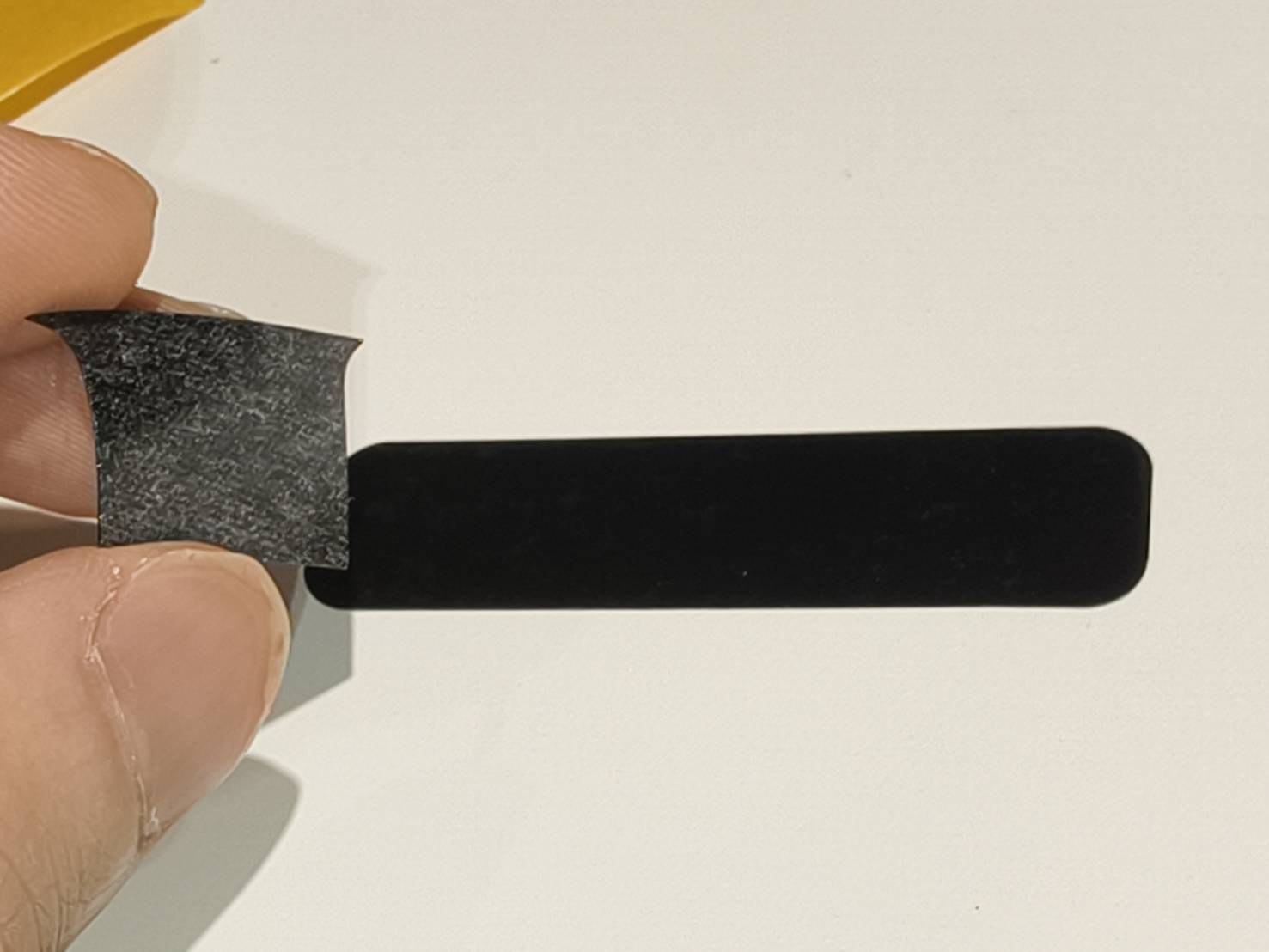

Ferdig resultat

Trinn 16

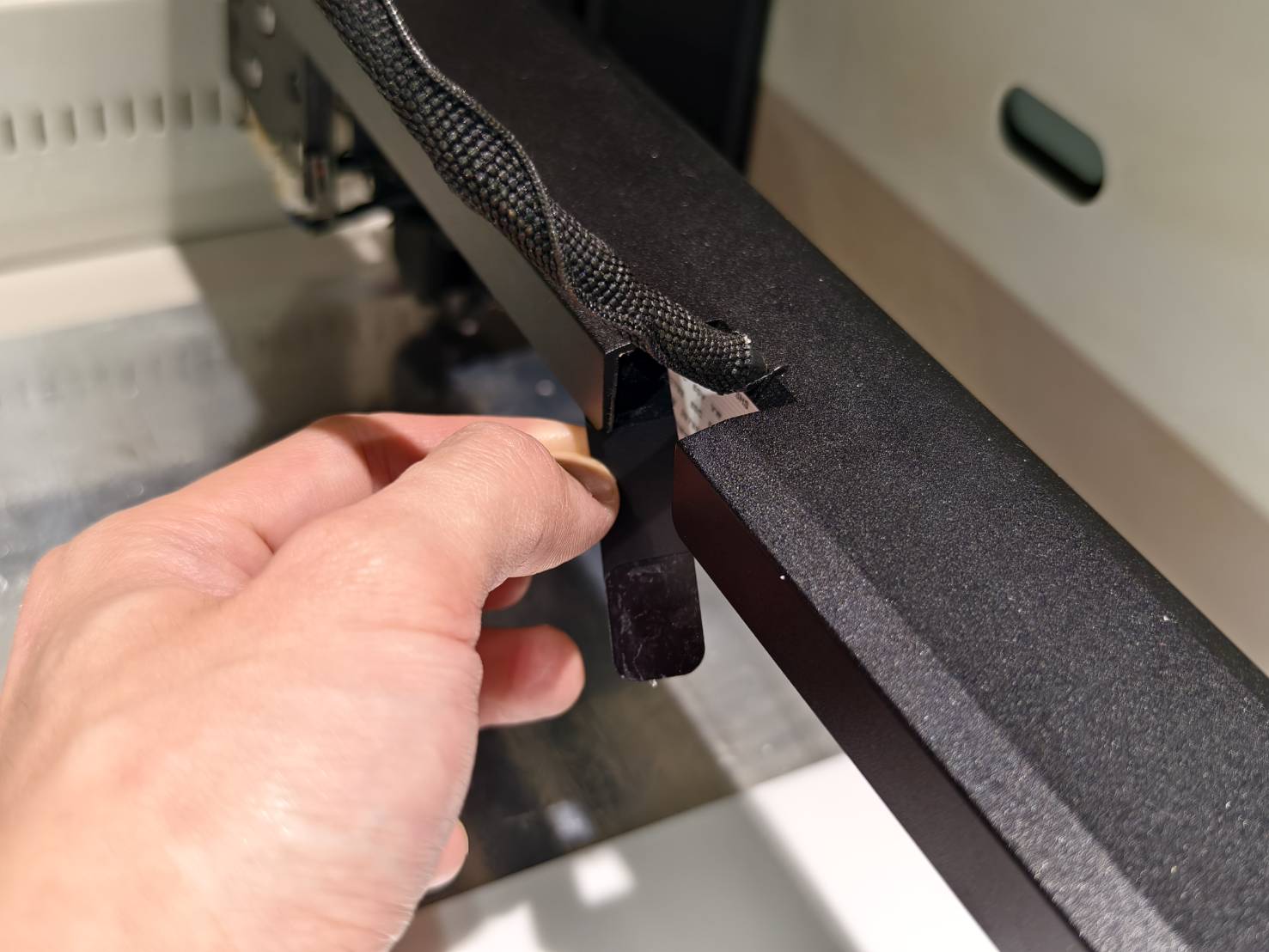

Fest mylaren til åpningen på X-aksen. Flippene må vende nedover.

Video:

#SLUTT
