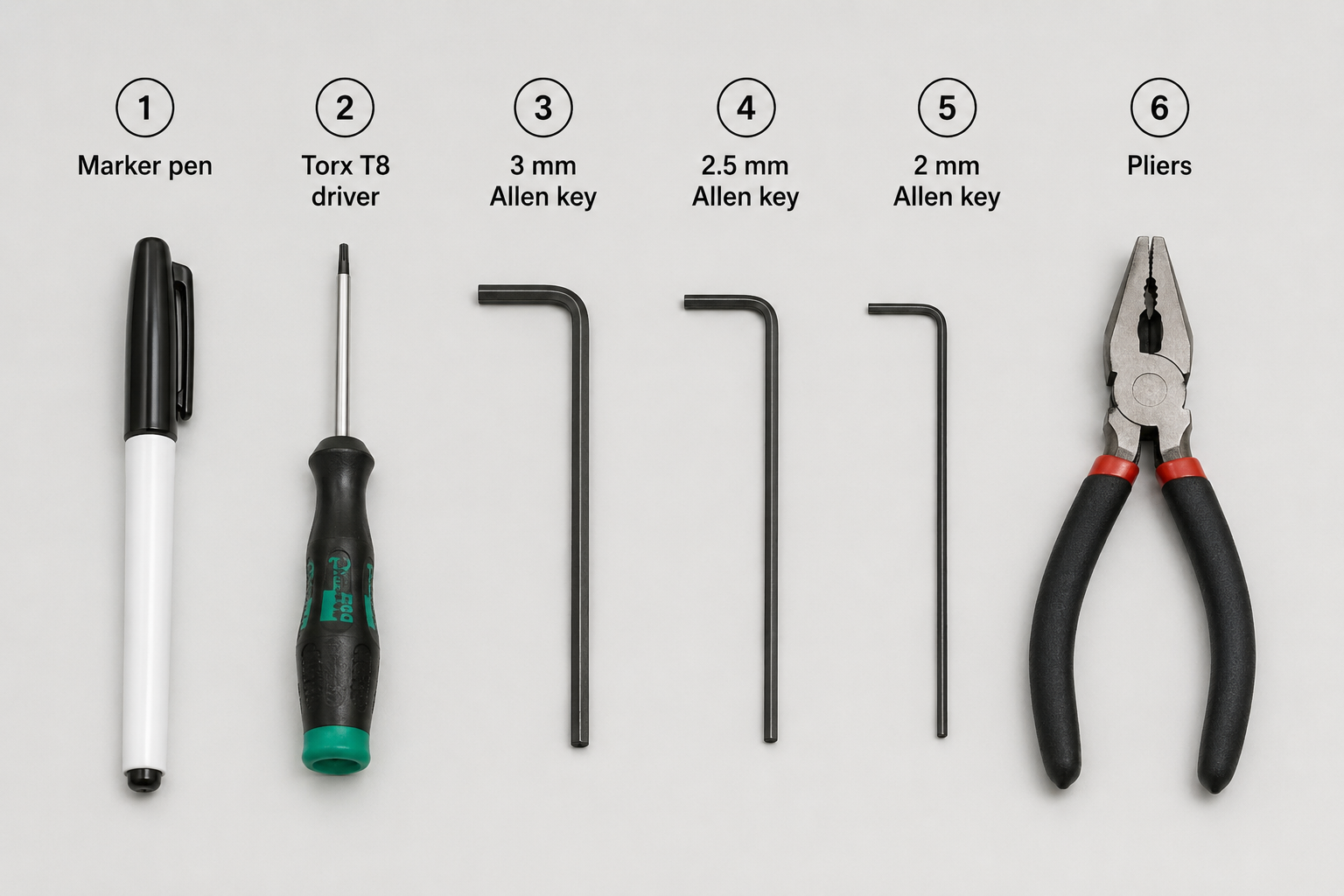

Verktøy
| 1 | Tusj |
| 2 | Torx T8-skrutrekker |
| 3 | 3 mm unbrakonøkkel |
| 4 | 2,5 mm unbrakonøkkel |
| 5 | 2 mm unbrakonøkkel |
| 6 | Tang |
Trinn 1
Slå av maskinen og trekk ut strømkabelen.
Snu maskinen for å se undersiden av maskinen.
Trinn 2
Merk gummifoten og skruen som er nærmest USB-porten.
Hensikten med merkingen er at denne fotens skrue er kortere enn de andre, og den må være i samme posisjon.
Trinn 3
Skru ut disse bunnskruene.
(T8-skrue x 6 stk. og 3 mm HEX-skrue x 4 stk.)
Trinn 4
Snu maskinen og fjern sideskruene. (T8-skrue x 2 stk.)
Trinn 5

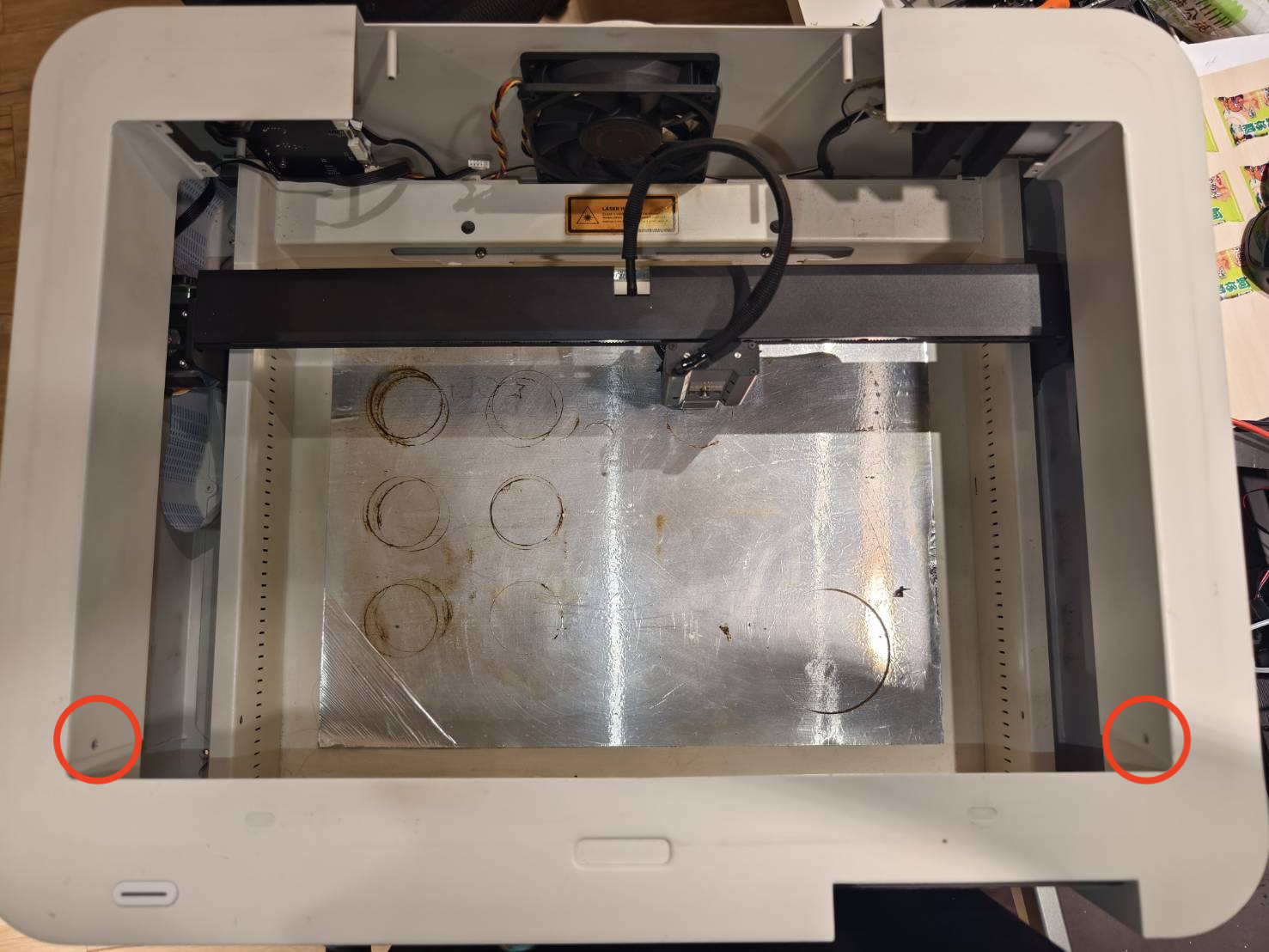

Marker skruehullene på begge sider med pennen.
Denne markeringen sikrer riktig orientering ved gjenmontering. De markerte sidene skal vende mot arbeidsområdet.
Trinn 6
Fjern skruene. T8-skrue x 8 stk. (Platen og dørdekselet er koblet sammen.)
Trinn 7
Flytt platen og dørdekselet litt fremover.
Trinn 8
Fjern Y-aksemotorkabelen. (Det er enklere å fjerne kamerakabelen etter at denne kabelen er fjernet.)
Trinn 9
Fjern kamerakabelen.
Vær oppmerksom på at det er en klemme som låser kabelen. Åpne klemmen for å fjerne kamerakabelen.
Klemme låst:
Klemme ulåst:
Trekk ut kabelen:
Trinn 10
Fjern platen og dørdekselet.

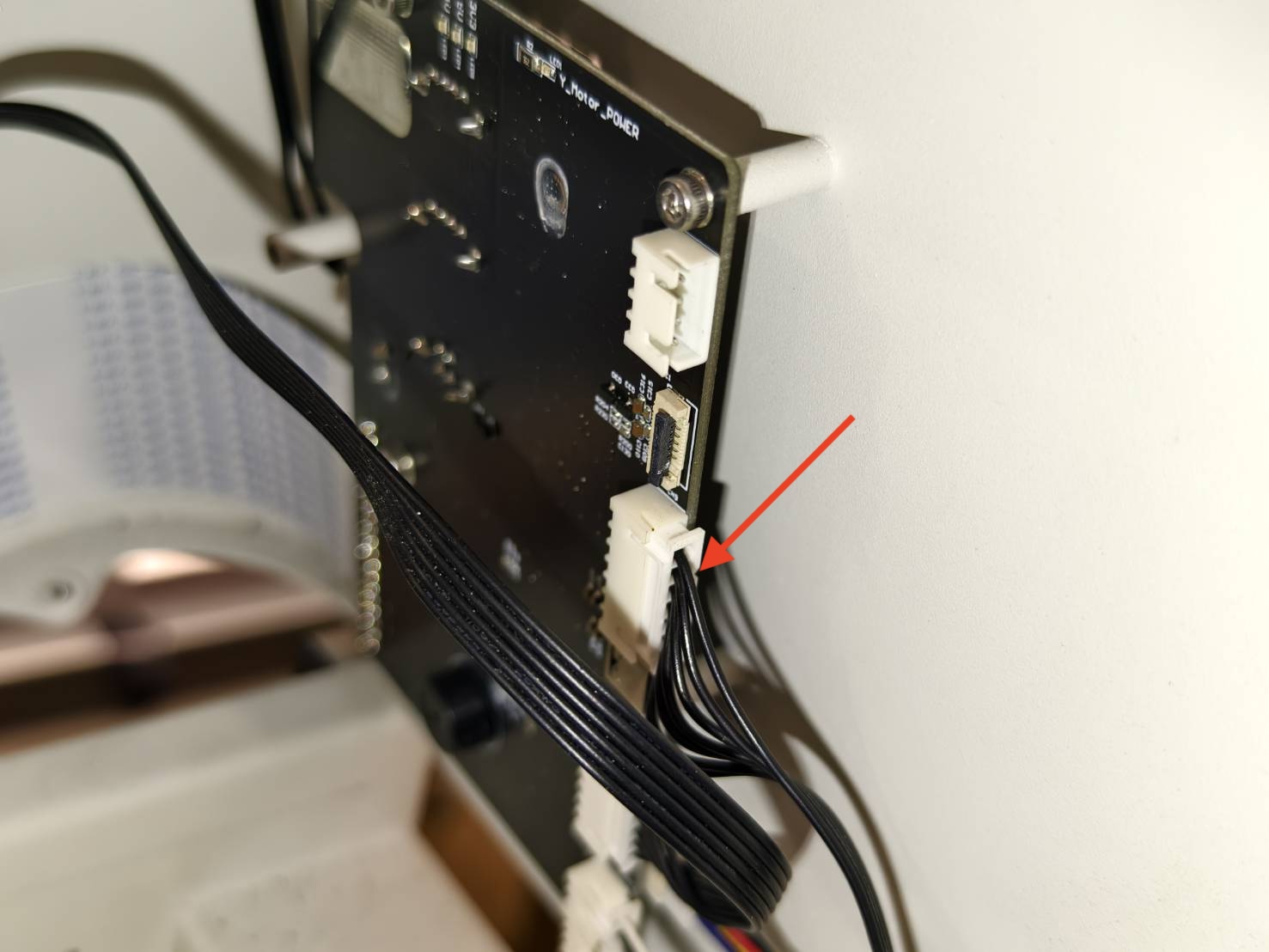

Trinn 11
Koble fra 7-pinners kabelen.
Trinn 12
Løft baksiden av det øvre chassiset og hvil det på det nedre chassiset.
Trinn 13
Finn Y-aksen og løsne koblingen og akselen. (2mm unbrakonøkkel x 4 stk)
Trinn 14
Løsne skinnestøttebraketten og flytt den til siden. (3mm unbrakonøkkel x 3 stk)
(Denne støtten vil blokkere en skrue på Y-aksemotoren.)
Trinn 15
Fjern Y-aksemotoren fra systemet. (2,5mm unbrakonøkkel x 4 stk)
Trinn 16
Fjern koblingen fra Y-aksemotoren.
(Bruk en tang hvis koblingen sitter fast på akslingen til Y-aksemotoren.)
Trinn 17
Fest koblingen til akslingen på den nye Y-aksemotoren. (2,0mm unbrakonøkkel x 2 stk)
Trinn 18
Installer den nye Y-aksemotoren. (2,5mm unbrakonøkkel x 4 stk)
Trinn 19
Fest koblingen til den lange akslingen. (2,0 mm sekskantskruer x 2 stk.)
Trinn 20
Skru fast skinnestøtten. (3 mm sekskantskrue x 3 stk.)
Trinn 21
Monter beltet på reimskiven.
(Du kan bruke baksiden av en skrutrekker eller fingeren din til å lede beltet på reimskiven mens du sakte beveger laserhodet. Beltet skal gradvis legge seg rundt motorens reimskive.)
Trinn 22
Plasser det øvre chassiset tilbake i originaloppsettet. Sørg for at begge kablene, 7-pinners kabelen og den nye Y-aksemotorkabelen, er ført oppover.
Beveg laserhodet forsiktig rundt og kontroller at det beveger seg jevnt, spesielt for Y-aksen.
Hvis ikke, vennligst løft baksiden (Trinn 12) igjen og kontroller Y-aksebeltet eller koblingen fra Trinn 18 to Trinn 21.
Trinn 23
Monter sideskruene på nytt (T8-skrue x 2 stk.). Sørg for at den merkede siden er inne i arbeidsområdet.
Trinn 24
Snu maskinen. Skru inn alle skruene på undersiden.
Vær oppmerksom på at den merkede gummifoten og den kortere skruen må monteres på nytt nær USB-portene.
Anbefaling:
Det er best å ikke stramme skruene helt til å begynne med, da noen skruer kan være feilplassert og ikke lar seg stramme eller sette inn i skruehullene ordentlig. Derfor anbefales det å stramme alle skruene etter at alle skruene er montert.
Trinn 25

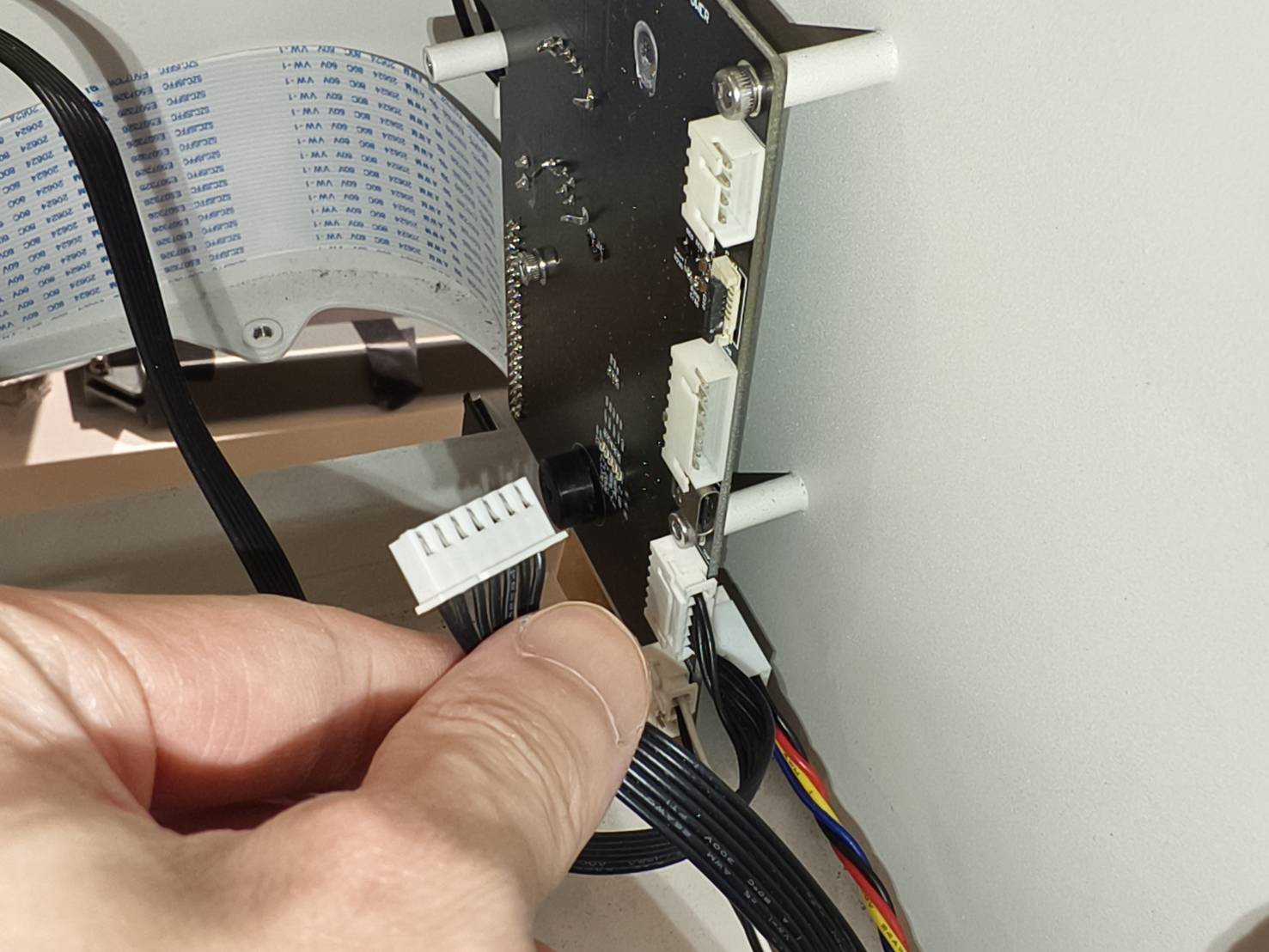

Snu maskinen og koble 7-pinners kabelen tilbake til hovedkortet.
Trinn 26
Plasser platen og dørdekselet tilbake på toppen av maskinen. La det være plass slik at hendene dine kan nå inn.
Trinn 27
Sett kamerakabelen inn i hovedkortet.
Vær oppmerksom på at metalloverflaten på kamerakabelen må vende mot hovedkortet.
Metalloverflaten på kamerakabelen：
Metalloverflaten må vende mot hovedkortet：
Sett inn kabelen：
Lås klemmen：
Trinn 28
Sett inn motorkabelen.
Trinn 29 - Skyv platen tilbake og skru inn skruene
Skyv platen tilbake og skru inn skruene. (T8-skrue x 8 stk)
Trinn 30

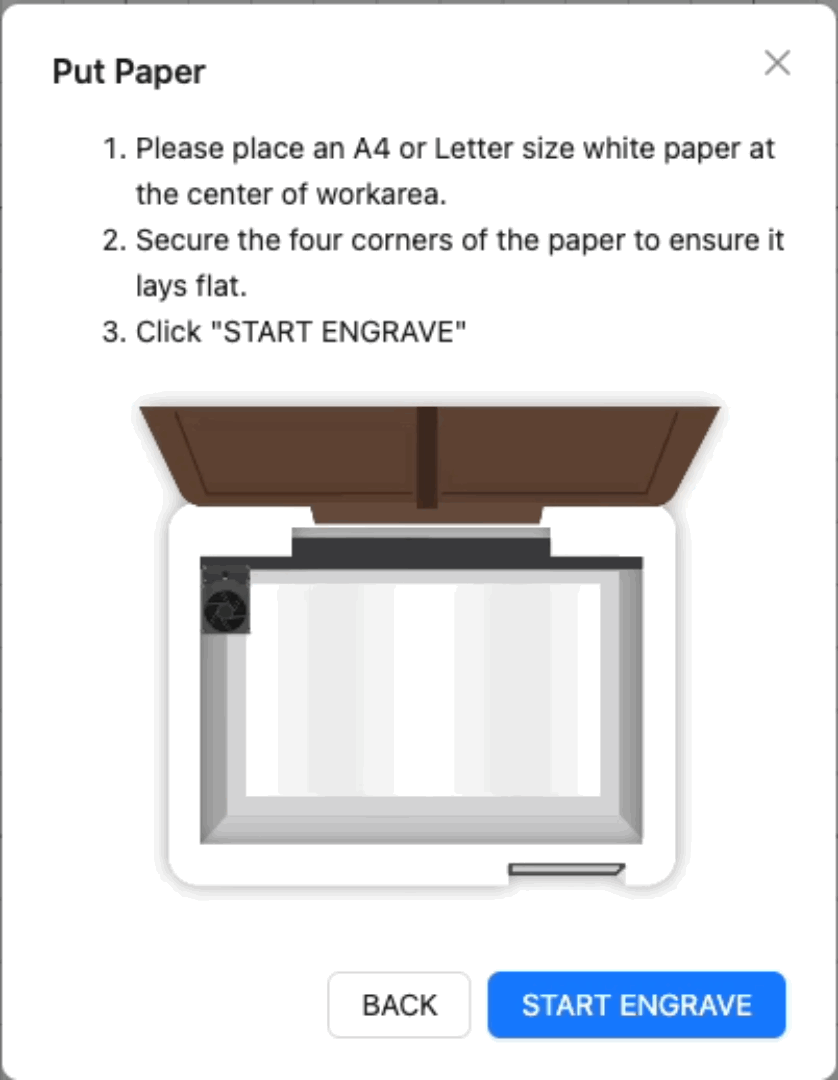

Når du har fullført trinnene ovenfor, er Y-aksemotoren vellykket utskiftet. Siden prosessen involverte flytting av dørdekselet og kameraet, må du utføre kamerakalibrering som siste trinn før du tar maskinen i bruk igjen.
Du kan se denne siden: Kamerakalibrering
#END
