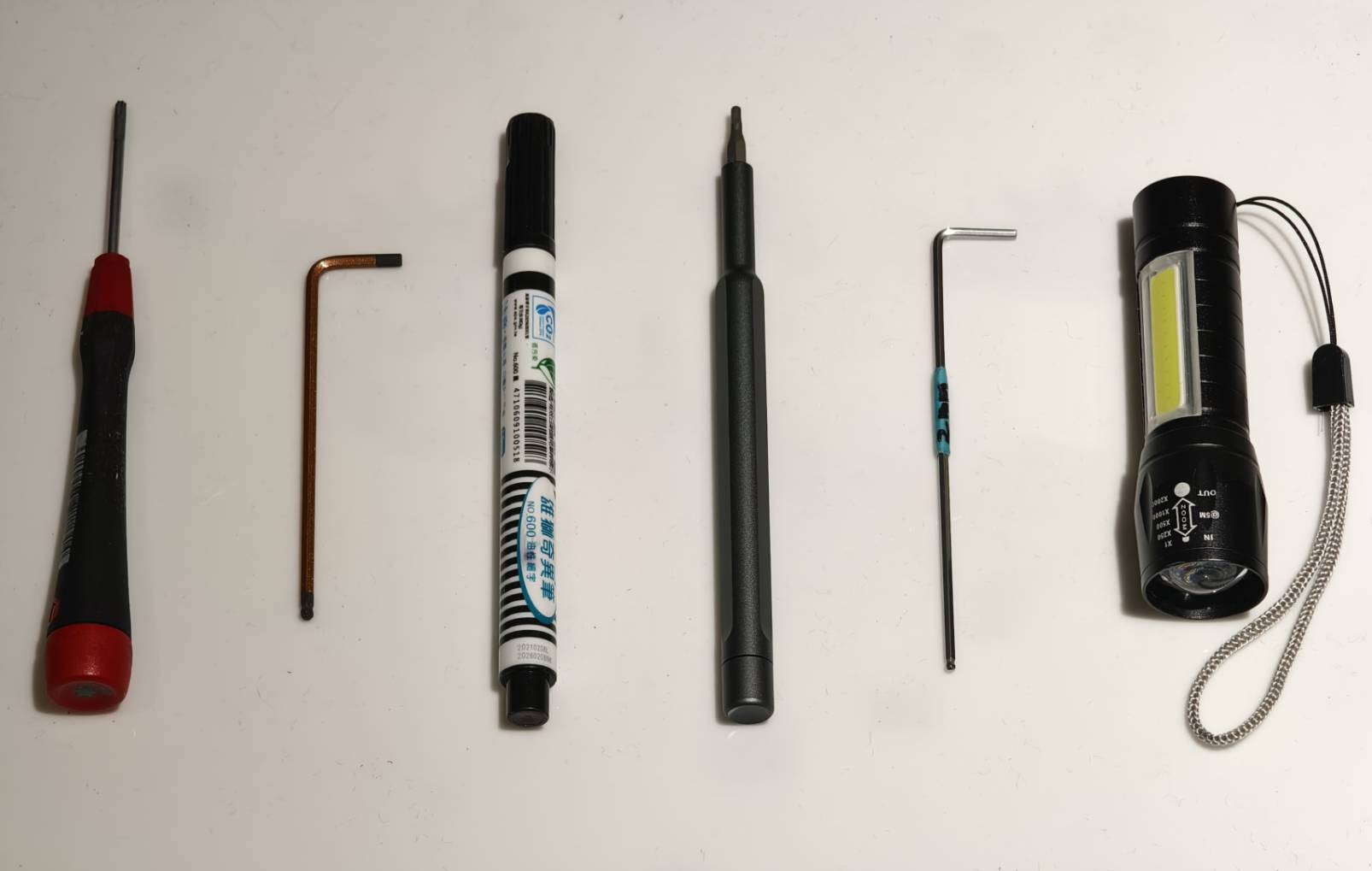

Verktøy
1｜Torx T8 skrutrekker
2|2.5mm unbrakonøkkel
3|Merkepenn eller farget tape
4|2mm sekskantnøkkel
5|2mm unbrakonøkkel (valgfritt)
6|Liten lommelykt (valgfritt)
Trinn 1
Slå av maskinen og koble fra strømledningen.
Trinn 2
Skru ut disse skruene på platen.
T8-skrue x 8 stk (Platen og dørdekselet er sammenkoblet.)
Trinn 3
Skyv platen og dørdekselet litt fremover.
Trinn 4
Koble fra motorkabelen.
Etter å ha koblet fra denne kabelen, blir det enklere å fjerne kamerakabelen.
Trinn 5
Fjern kamerakabelen.
Merk at det er en klips som låser kabelen. Åpne klipsen for å fjerne kamerakabelen.
Klipslåsing:
Klipslåsing åpnet:
Trekk ut kabelen:
Trinn 6
Fjern platen og dørdekselet.
Trinn 7
Merk plasseringen av 38-pinners flatkabel med penn eller tape
Trinn 8
Fjern kablene på høyre side av hovedkortet.
Du kan ta et bilde i tilfelle du glemmer kablenes posisjon.
Trinn 9
Fjern skruene på hovedkortet.
3mm sekskantskrue x 4 stk
Trinn 10

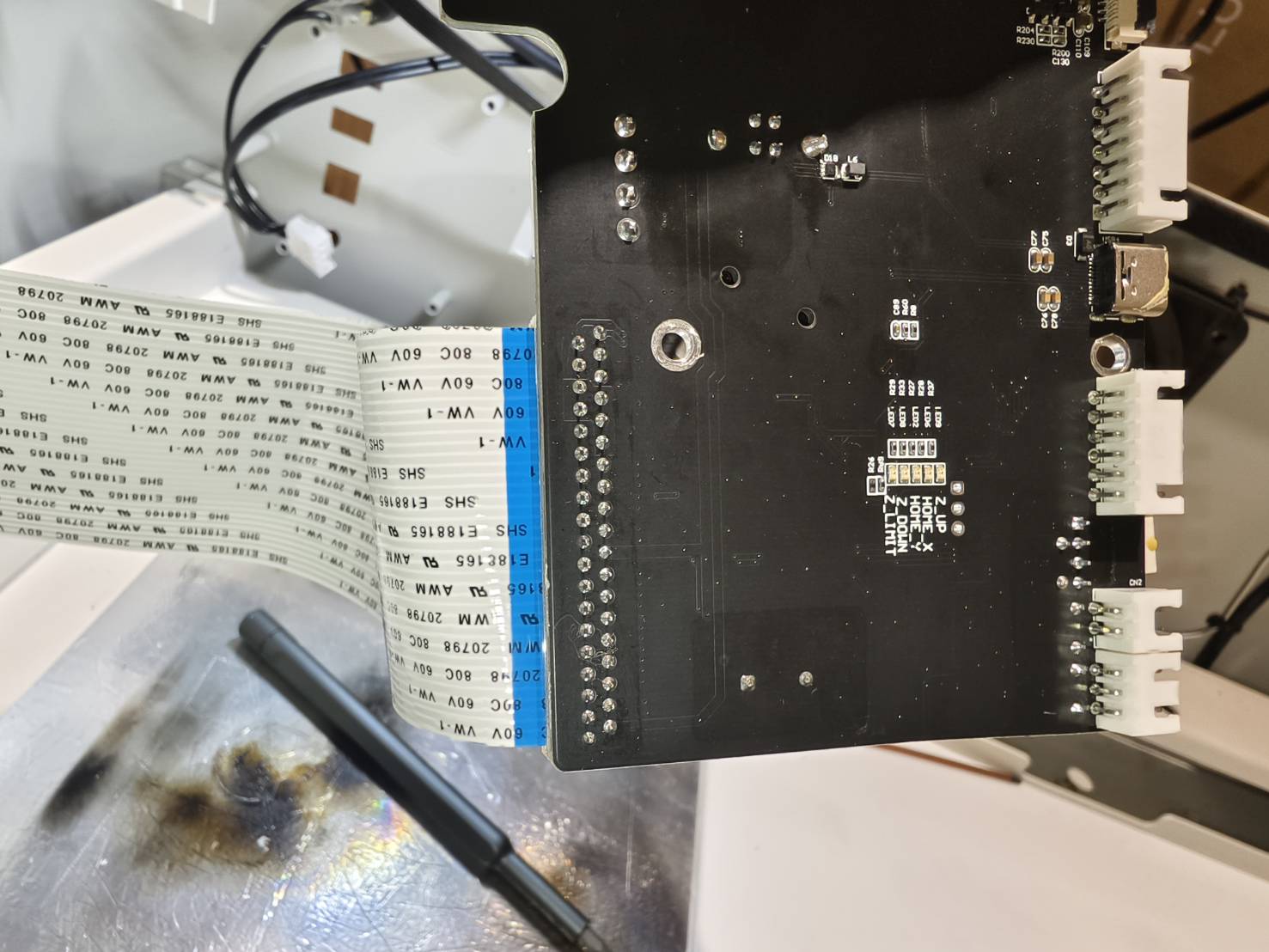

Fjern 38-pinners flatkabelen fra platen.
Merk at det er tape på baksiden av kabelen.
Trekk ut hovedkortet i en 45 graders vinkel.
Denne kabelen må trykkes på låsen for å fjernes.
Fjern alle kablene.
Trinn 11
Når du står vendt mot maskinens frontpanel, på venstre side, koble fra X-aksens motorkabel, fjern de to 2mm sekskantskruene, og ta av X-aksens kortdeksel.
(En lang, tynn sekskantnøkkel anbefales, da den gir mer plass til hendene.)
Trinn 12
Åpne/lås opp kabelklipsen og koble kabelen fra X-aksekortet.
Trinn 13
Fjern X-aksekortet ved å skru ut den nederste skruen, som vist i videoen.
Det anbefales å sette skrutrekkeren inn i skruehodet først, og deretter bruke begge hender sammen.
Etter å ha løsnet kortet, fjern forsiktig Y-aksens 38-pinners flatkabel.
Plassering av skruen:
Video:
Etter demontering av delene:
Merk
Hvis skruen er for stram til å løsne, kan du prøve å bruke en L-formet sekskantnøkkel for å løsne den først, og deretter bruke en sekskantet skrutrekker for å fjerne skruen.
Trinn 14
Fjern 38-pinners flatkabelen fullstendig.
Noen deler av kabelen kan ha selvklebende bakside, spesielt nær hovedkortet.
Trinn 15

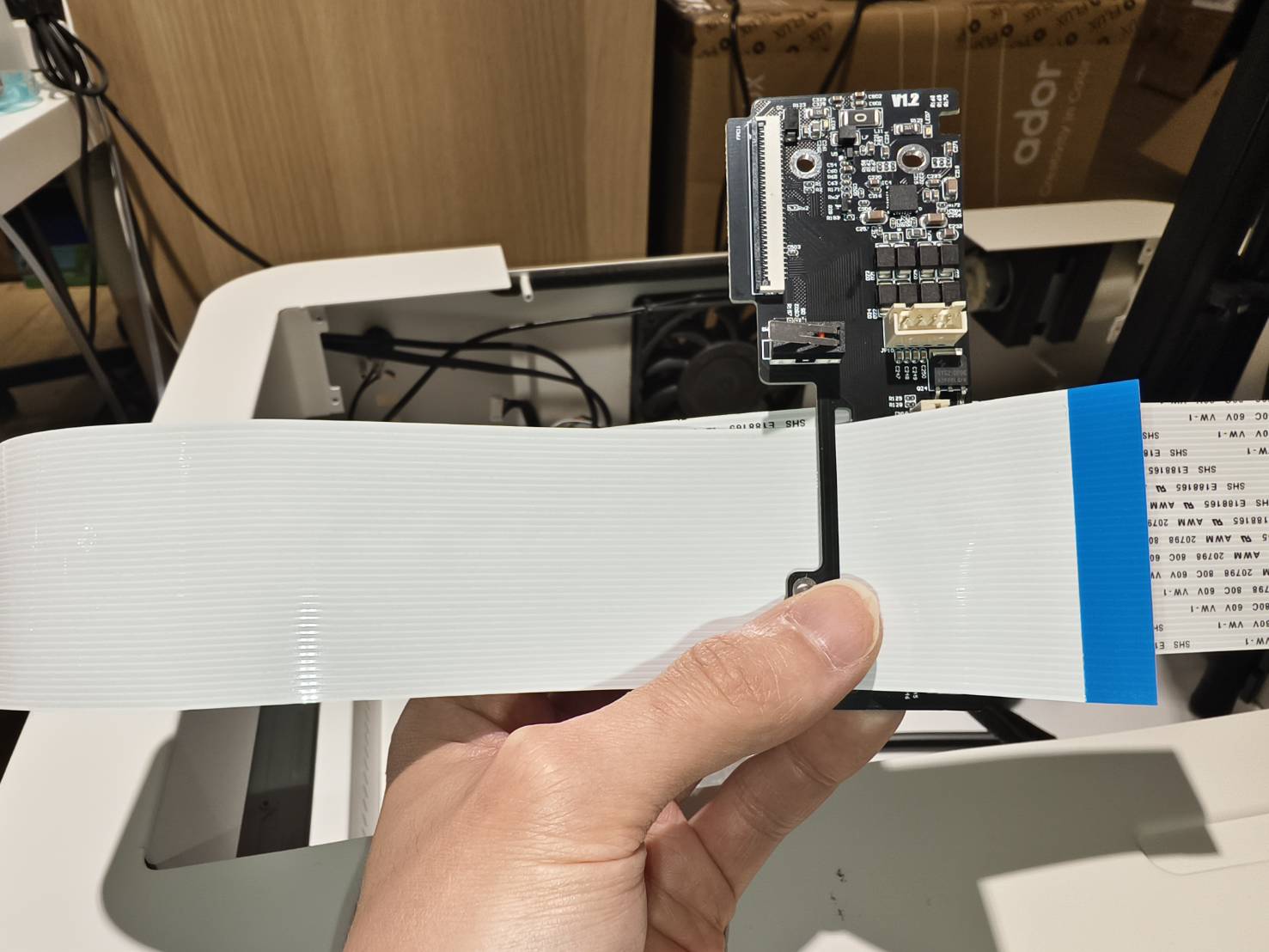

Før den nye 38-pinners flatkabelen gjennom det forborede hullet på X-aksens kontrollkort (siden uten selvklebende bakside) og sett den inn i kortet.
Vær oppmerksom på orienteringen. Sørg for at den blå siden av flatkabelen vender mot kontaktene, og pass på at flatkabelen er sikkert satt inn i X-aksens kontrollkort.
Video:
Trinn 16
Monter X-aksens kontrollkort ved å skru inn de "korte" skruene på undersiden. (Skrueplassering)
På siden med selvklebende bakside, sørg for at den vender mot metallplaten, som vist i videoen.
Trinn 17
Koble til 30-pinners kabelen på Z-aksekortet. Kabelen skal plasseres midt i sporet. Hvis den er riktig installert, skal låseklemmen enkelt kunne lukkes.
Se følgende beskrivelse for å bekrefte posisjonen der kabelen skal settes inn, og sørg for at kabelen er riktig installert.
-
De to kantene av kabelsporet vil være litt høyere, som vist på bildet.
-
Kabelen må settes inn i midten. Når den er satt inn riktig, skal den være i samme høyde som kantene, som vist på bildet.
(Låseklemmen er ikke lukket på bildet.)
-
Kun ved korrekt innsetting kan låseklemmen lukkes enkelt, og kabelen skal være parallell med sporet, som vist på bildet. (Låseklemmen er lukket på bildet.)
-
Video:
Trinn 18
Monter dekselet til X-aksens kontrollkort, stram de to lange 2 mm sekskantskruene, og koble til X-aksemotorkabelen igjen.
Video:
Trinn 19

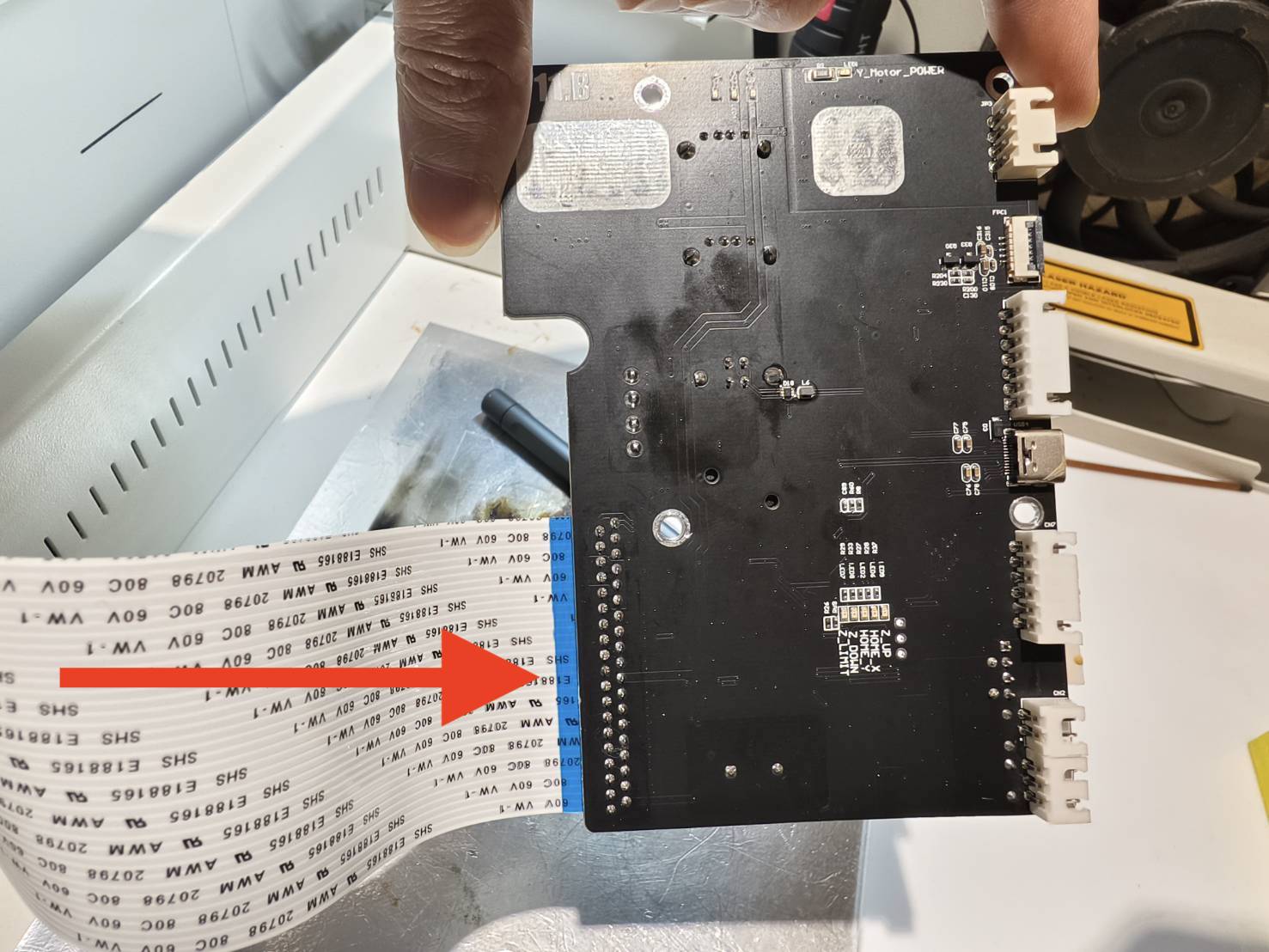

Sett inn 38-pinners kabelen i hovedkortet.
Forsikre deg om at retningen på kabelen er riktig, som vist på bildet.
Trinn 20
Koble kablene til hovedkortet.
Trinn 21
Sett hovedkortet tilbake på plass.
Først, sett inn 38-pinners flatkabelen i åpningen, og sørg for at den nedre kanten av hovedkortet berører bunnen. Deretter skyv det til venstre for å justere skruehullene på hovedkortet.
Trinn 22
Fest hovedkortet ved å skru inn skruene.
Trinn 23
Koble til alle kabler unntatt kamera- og motorkabelen.
Trinn 24
Fjern en liten del av beskyttelsesfilmen fra flatkabelen nær X-aksekortet. Skyv deretter flatkabelen ved hjørnet av hovedkortet helt ned, juster den med den markerte linjen, og fest en del midlertidig. Når posisjonen er bekreftet, fjern resten av beskyttelsesfilmen og fest kabelen godt på plass.
Trinn 25
Beveg modulen i Y-retningen og sjekk om 38-pinners kabelen beveger seg jevnt.
Trinn 26
Slå på maskinen og test autofokus for å se om den fungerer.
- Den fungerer normalt > Vennligst fortsett til Trinn 27
- Modulen beveger seg ikke i det hele tatt > Koble til 38-pinners kabelen på nytt > Gå tilbake til Trinn 8
- Modulen beveger seg, men fokus mislykkes > Koble til 30-pinners kabelen på nytt > Gå tilbake til Trinn 11 - 12 og gå videre til Trinn 17 - 18
Trinn 27
Plasser platen og dørdekselet på toppen. La det være nok plass til at du kan nå inn med hendene.
Trinn 28
Koble kamerakabelen til hovedkortet.
Merk at metalloverflaten på kamerakabelen må vende mot hovedkortet.
Metalloverflaten på kamerakabelen:
Metalloverflaten må vende mot hovedkortet:
Sett inn kabelen:
Lås festeklemmen:
Trinn 29
Koble til motorkabelen.
Trinn 30
Skyv platen tilbake på plass og skru fast skruene.
T8-skrue x 8 stk
Trinn 31
Når du har fullført trinnene ovenfor, er dørdekselet byttet ut. Ettersom prosessen innebar flytting av dørdekselet og kameraet, må du utføre en kamerakalibrering som siste trinn før du tar maskinen i bruk igjen.
Du kan se denne siden for mer informasjon: Kamerakalibrering
