Ador - Installasjon av utskriftsmodul

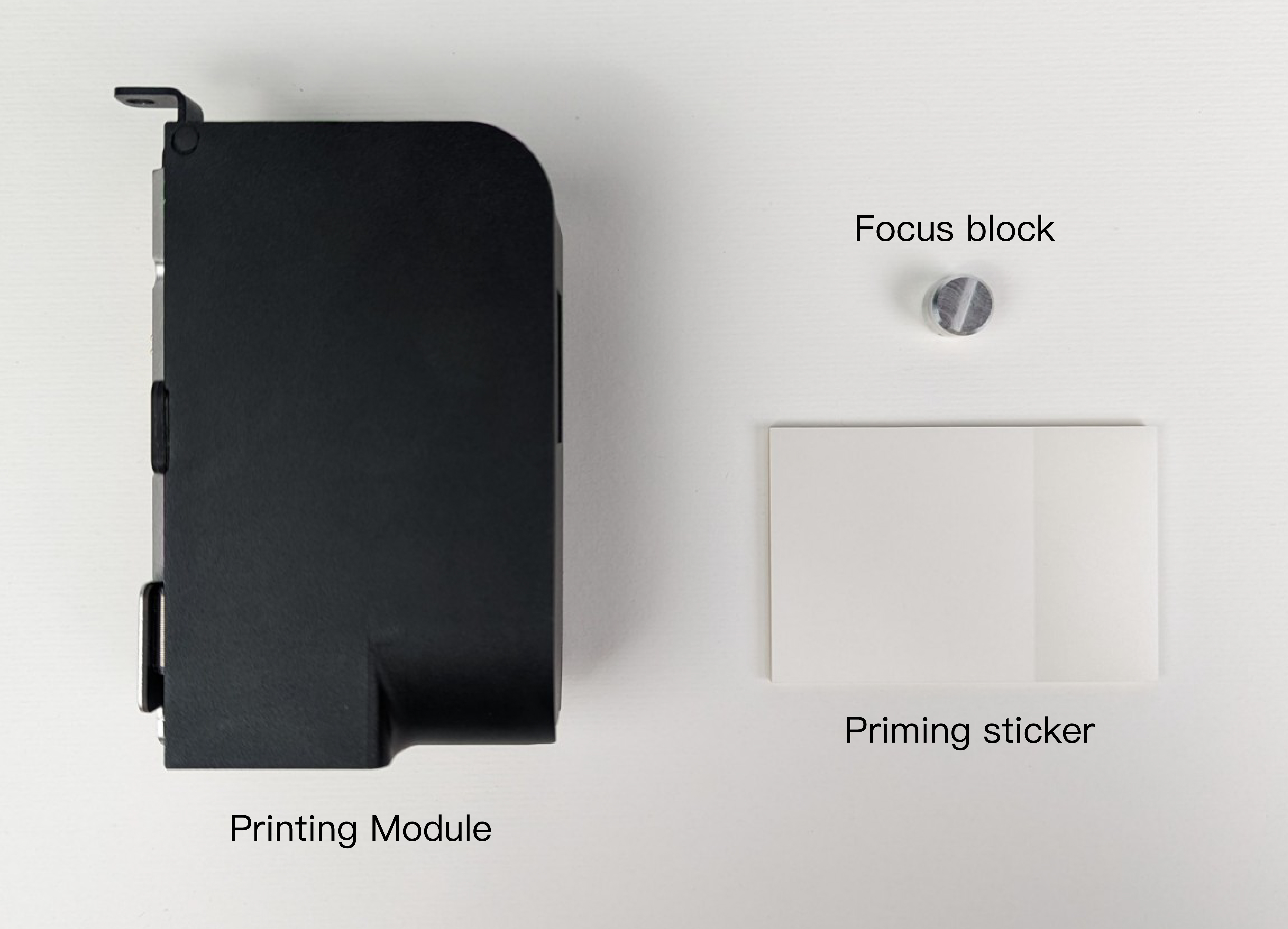

Hva inneholder esken?

• Utskriftsmodul
• Fokusblokk (8mm)
• Grunningsmerkeetikett

Installasjonsanvisninger

Sørg for at du har oppdatert til den nyeste versjonen av Beam Studio og Ador-fastvare. Du kan oppdatere fastvaren din ved å følge "Fastvareoppdatering" veiledningen i Ador Hjelpesenter.

Installasjon av utskriftsmodul

1. Løsne håndskruen 『A』 på moduladapteren 『B』.
2. Rett punktet 『C』 på utskriftsmodulen mot opplåsingsikonet 『D』 på moduladapteren og sett den ned til låseikonet.
3. Stram håndskruene 『A』 tilbake på moduladapteren.

Etter installasjonen, vennligst fullfør Kalibrering av utskriftsmodul før du starter utskriften.

Start utskrift

1. Plasser materialet inne i maskinen

2. Før fokusering: Flytt utskriftsmodulen over materialet. Sørg for at du plasserer Fokusblokk under Adors fokusprobe for autofokusoperasjon.

*Advarsel: Ikke utfør autofokusoperasjonen uten å bruke fokusblokken. Dette kan skade skrivehodet.

3. Start fokusering:
Klikk to ganger på fokuseringsknappen på venstre side av maskinen eller hold inne "AF"-knappen på maskinpanelet. I tillegg vises en advarsel på panelet for å sikre at fokusblokken er plassert riktig. Klikk på "Fortsett" for å gå videre. Fokuseringen er fullført når utskriftsmodulen berører materialet og beveger seg oppover. Sørg for at fokuseringsavstanden er korrekt før hver utskrift.

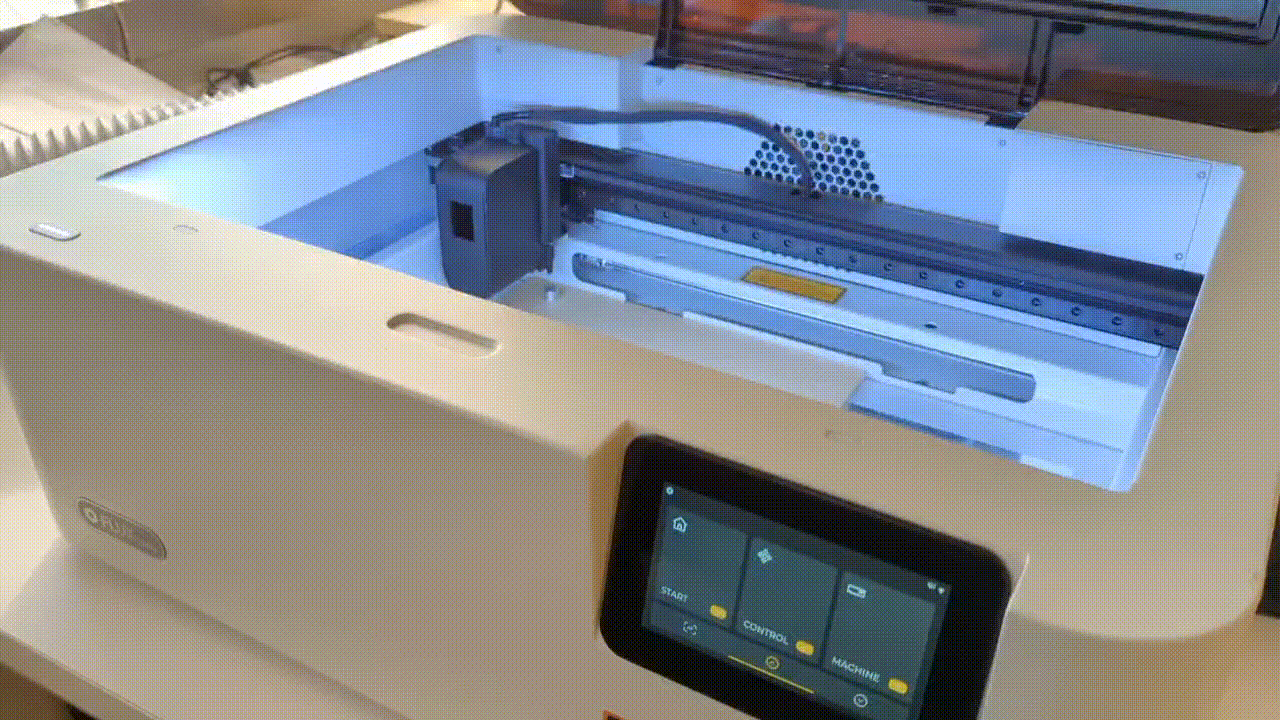

a. Hold inne "AF"-knappen på maskinpanelet:

b. Dobbeltklikk på fokuseringsknappen på venstre side av maskinen:

4. Plasser primerstickeren: Ta en primersticker og plasser den på det ubrukte arbeidsområdet.

5. Fjern fokusblokken og lukk døren

6. Start den nyeste versjonen av Beam Studio på datamaskinen din.

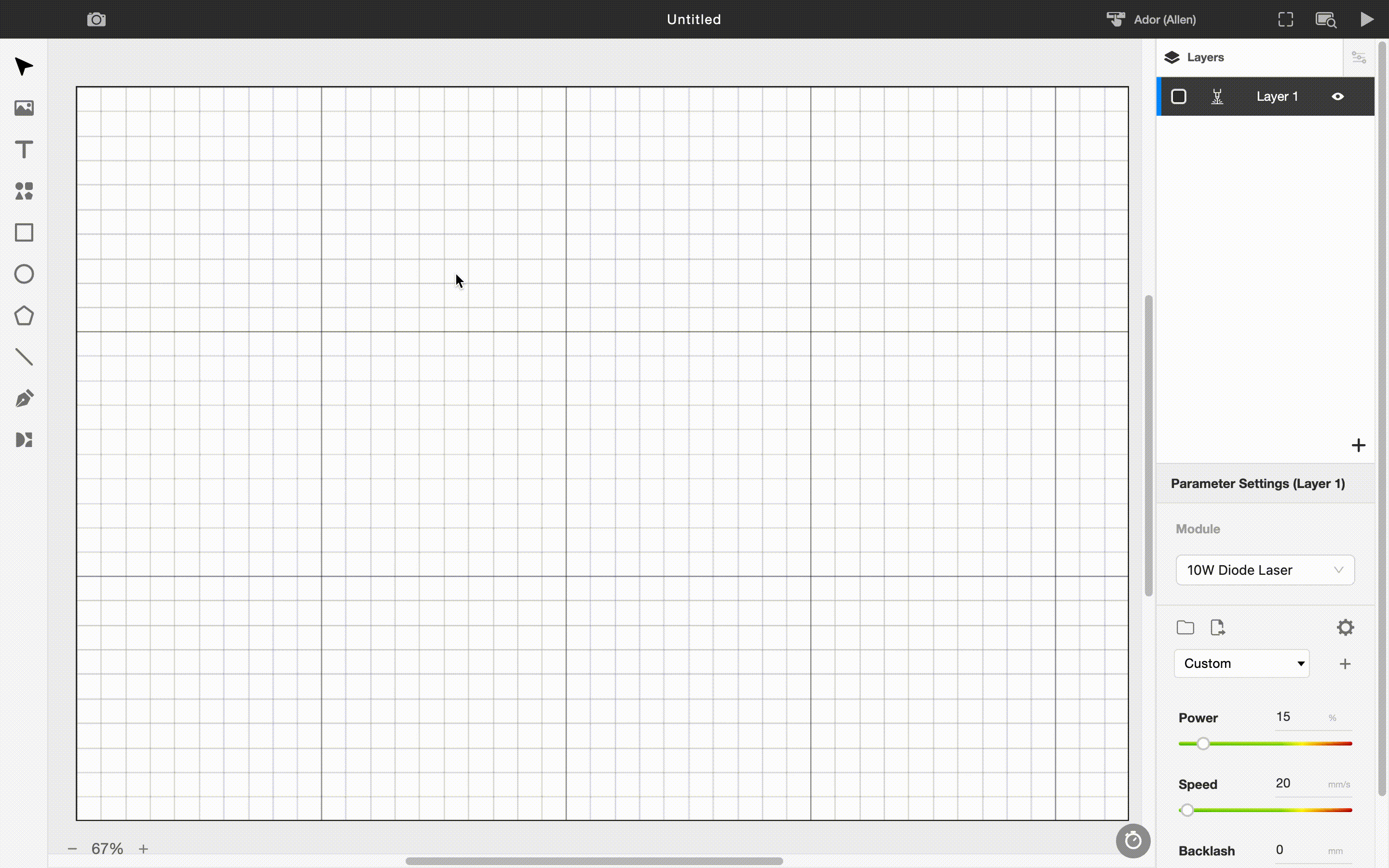

7. Importer eksempelfilen: Velg "Fil" > "Eksempler" > "Eksempel på Ador-utskrift - Enkeltfarge"

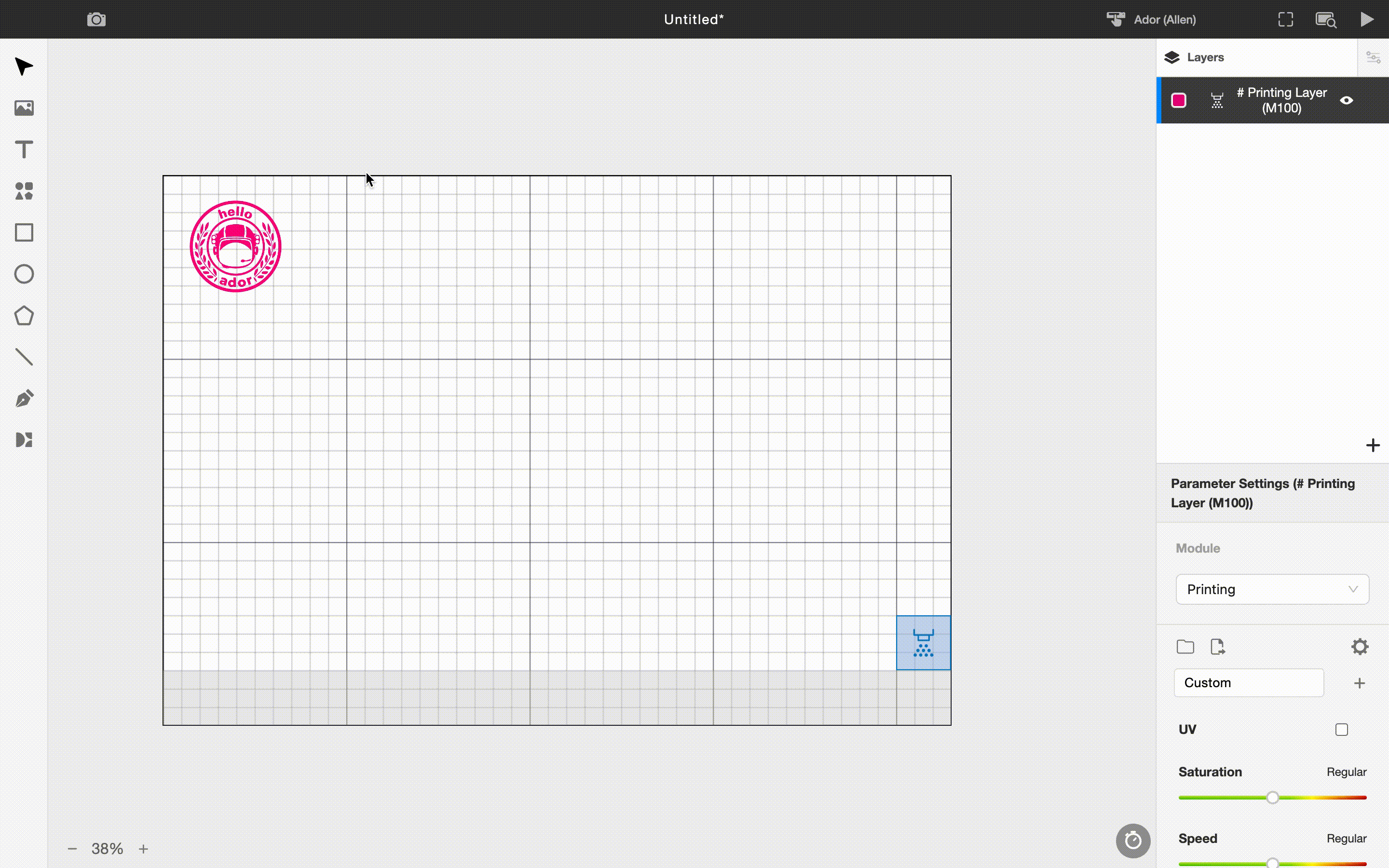

8. Forhåndsvis graveringsposisjonen: Klikk på kameraikonet øverst til venstre, velg maskinnavnet, og forhåndsvisningen vil fullføres.

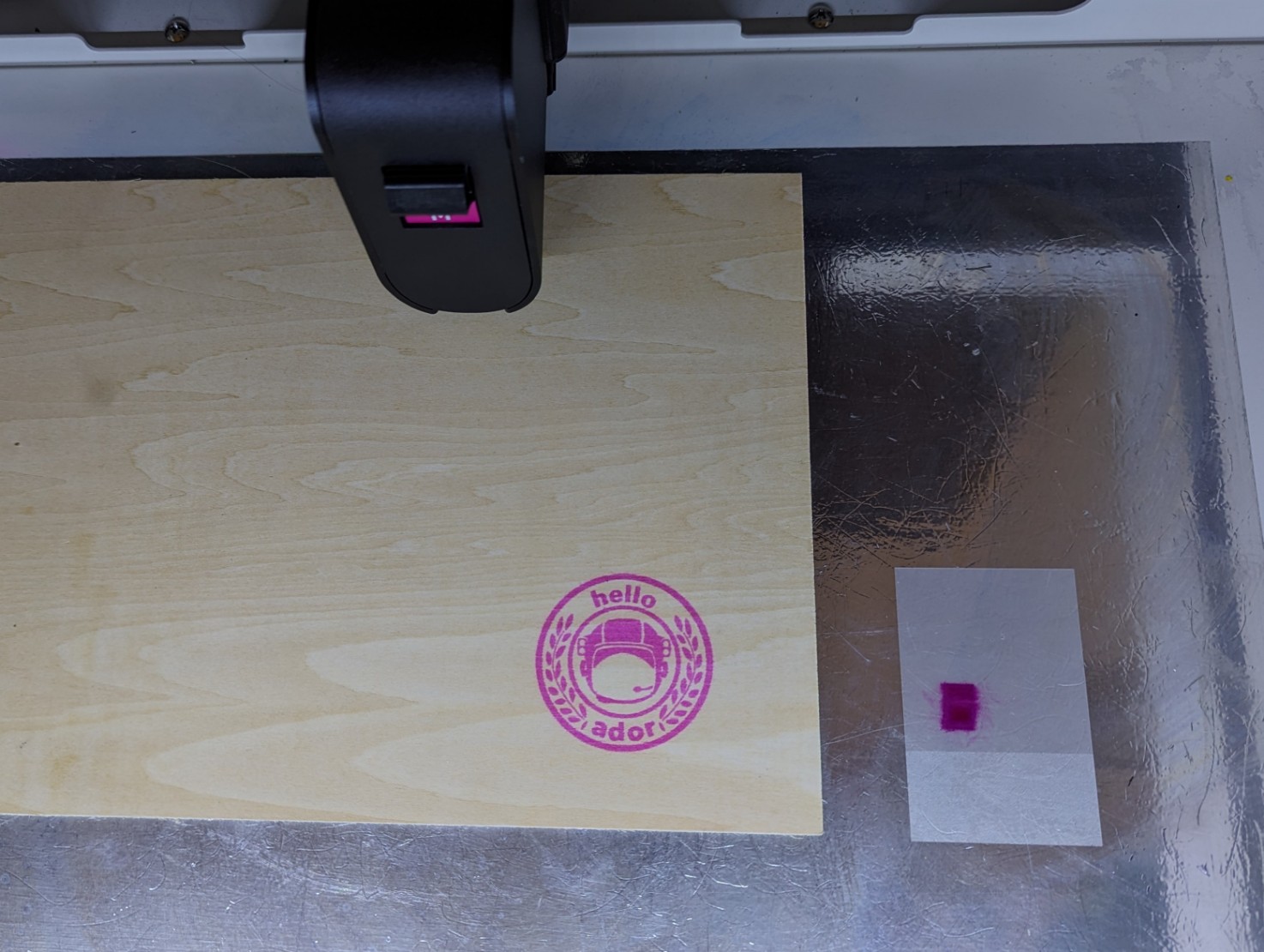

9. Flytt prøven og primerområdet: Dra og slipp bildet til ønsket utskriftsposisjon. Primerområdet skal være på linje med primerklistremerket.

10. Installer Magenta blekkpatronen:

a. Rist blekkpatronen forsiktig.

b. Fjern beskyttelsesklipsen.

c. Rengjør skrivehodet med lofrie servietter sprayet med alkohol (over 99 % anbefales).
Merk rengjøringsretningen, som skal være i én retning; ikke tørk frem og tilbake.

d. Installer blekkpatronen i utskriftsmodulen.

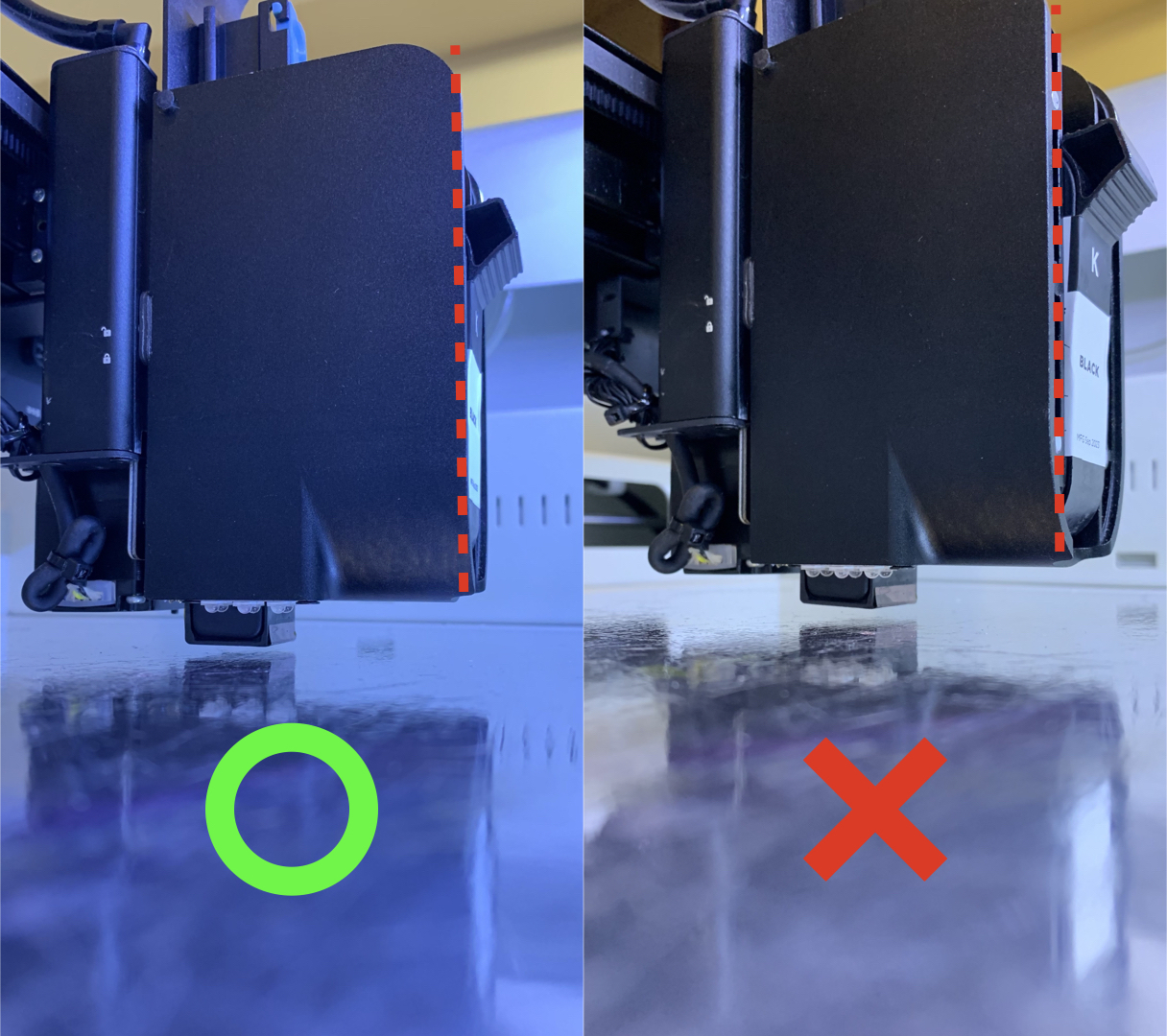

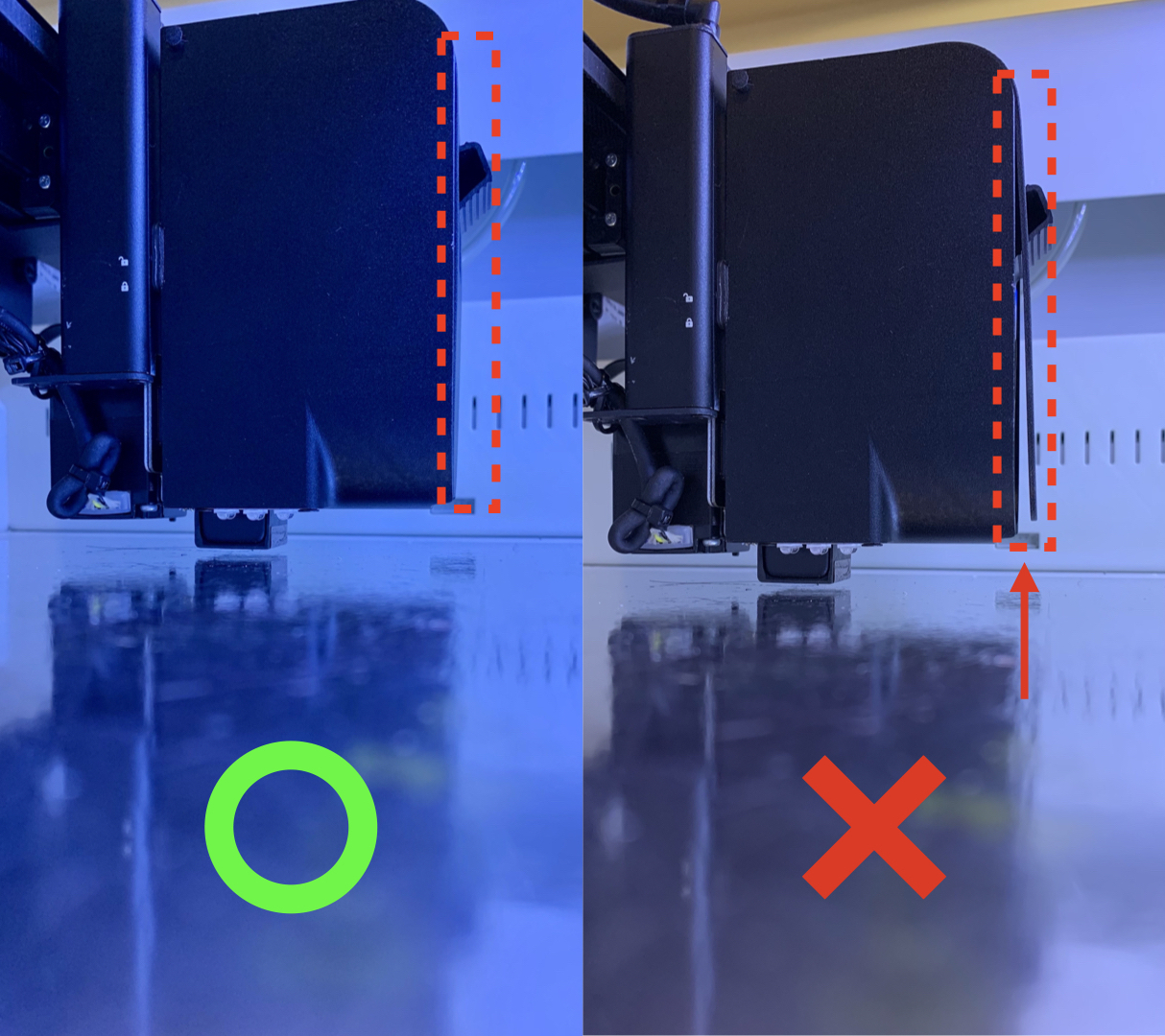

Sørg for at blekkpatronen er riktig installert og at modulens deksel er helt lukket.

11. Lukk døren:

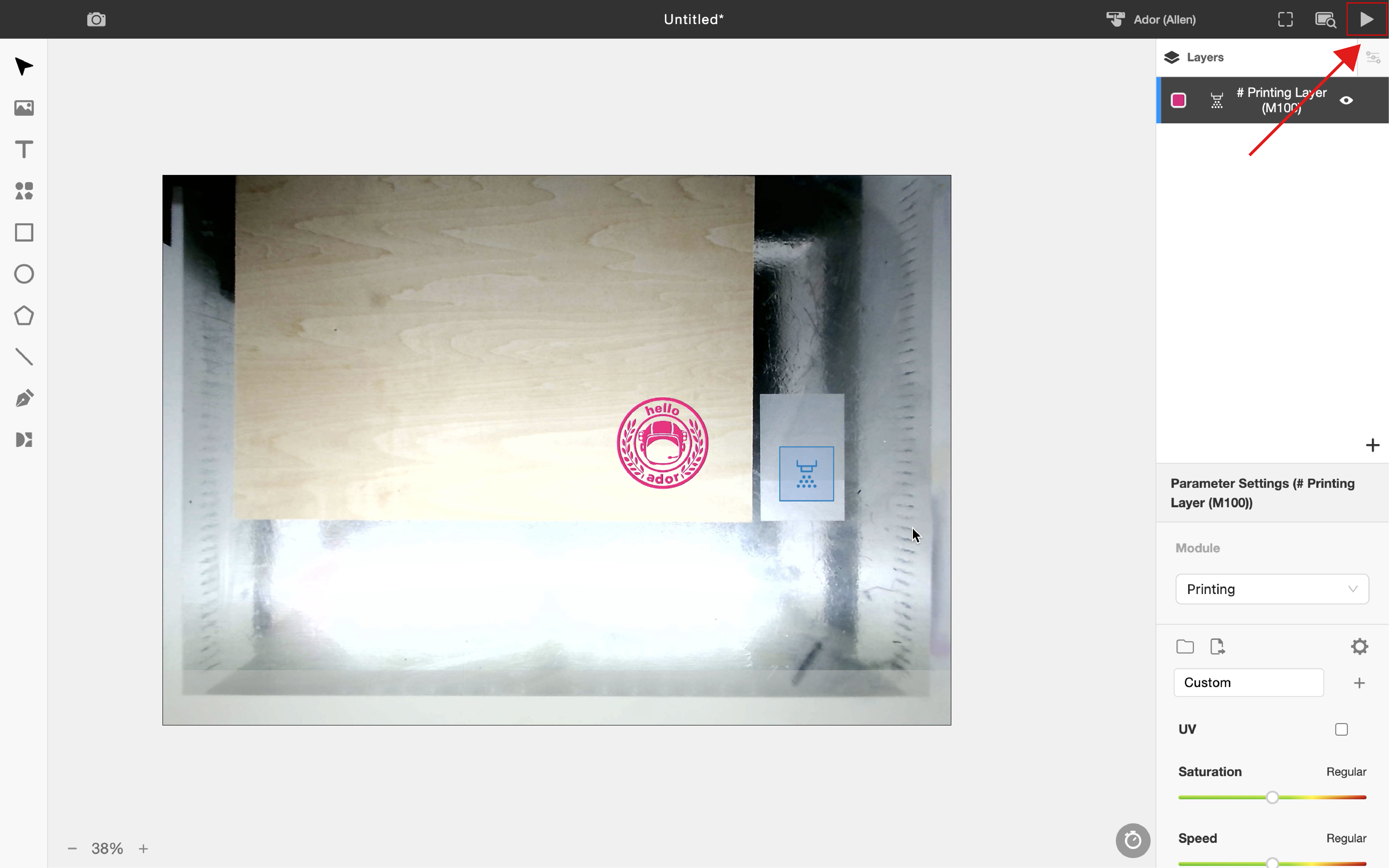

12. Send filen: Klikk på pilknappen øverst til høyre for å sende filen.

*Merk: Ikke fjern utskriftsmodulen eller blekkpatronen mens maskinen er i drift.

13. Etter utskrift, rengjør skrivehodet igjen på samme måte, og sett deretter på beskyttelsesklipsen.

Hvis utskriftsresultatet er uklart, utydelig eller har svake farger, vennligst kontroller om laserhodet er nøyaktig fokusert.
Hvis korrekt, vennligst sjekk materialets egnethet/parametere, og finn feilsøkingsinformasjon her: Ador - Ikke-optimale utskriftsresultater / Feilinnrettede utskrifter
