Beskrivelse

Denne artikkelen vil guide deg gjennom oppsett av gjennomgravering-funksjonen og hvordan starte en test graveringsoppgave etter maskinvareinstallasjonen.
For utskrift med gjennomgravering, se Ador - Veiledning for gjennomgraveringsutskrift.

Verktøy

1	Stjerneskrutrekker
2	Sekskantnøkkel (7mm)
3	Papirtape (Valgfritt)

Trinn 1

Demonter maskinen og basen hvis de er montert sammen.

Trinn 2

Skru ut disse to skruene på baksiden med en stjerneskrutrekker.

Trinn 3

Skru ut skruene under rammen.

Vær oppmerksom på at det kan være to eller tre skruer som må fjernes, avhengig av hvilken maskin du har.
Skruetypene kan være 7mm hettmuttere, stjerneskruer eller tommeskruer.
I denne veiledningen er det to 7mm hettmuttere.

Trinn 4

Den bakre gjennomføringsrammen kan nå fjernes.
(Skruene vil ikke være nødvendige for gjennomføring, men det anbefales å ta vare på dem.)

Trinn 5

Plasser den bakre gjennomføringsrammen i tiltenkt posisjon.

Trinn 6

Skru ut de to skruene.

Trinn 7

Skru ut skruene under frontrammen.

Vær oppmerksom på at det kan være to eller tre skruer som må fjernes, avhengig av hvilken maskin du har.
Skruetypene kan være 7mm hettmuttere, stjerneskruer eller tommeskruer.
I denne veiledningen er det to 7mm hettmuttere.

Trinn 8

Den fremre gjennomføringsrammen kan nå fjernes.

Trinn 9

Fjern de to klipsene på frontrammene.
(Disse to klipsene vil ikke være nødvendige for gjennomføring, men det anbefales å beholde dem i tilfelle fremtidige behov. Vennligst se installasjonen av ikke-gjennomføring.)

Trinn 10

Plasser den fremre gjennomføringsrammen i tiltenkt posisjon.

Trinn 11

Monter maskinen og forlengelsesbasen.

Trinn 12

Plasser honningkaken i 37mm/1,4 tommers laget eller 77mm/3,0 tommers laget i henhold til materialets tykkelse. Vennligst se artikkelen for installasjon av honningkake.

Lag	Bilde	Høydeområde (Objekt)
37mm / 1,4 tommer		0 - 3 mm
77mm / 3,0 tommer		3 - 15 mm
117mm / 4,6 tommer		Ikke tilgjengelig for gjennomgravering
155 mm / 6,1 tommer		Ikke tilgjengelig for gjennomgravering

Trinn 13

Sett materialet inn i maskinen. Det anbefales på det sterkeste at du bruker uønsket eller brukt materiale første gang for øvelsesformål.

Maksimal tykkelse på materialet for Ador-gjennomgraveringsfunksjonen er 15 mm.

Når du setter inn materialet, må du unngå at det setter seg fast i strømledningen eller ventilasjonslangen, som vist i de dårlige eksemplene nedenfor.

Det er to scenarioer for plassering av materialene. Se instruksjonene nedenfor.

0 - 3 mm materialer
Plasser honningkaken i 37 mm / 1,4 tommers laget. Sett materialet direkte inn i maskinen og plasser det på honningkaken. (Det anbefales at du skyver materialet til venstre for å justere det mot rammen.)

3–15 mm materialer
Plasser honningkaken i 77 mm / 3,0 tommers laget. Legg noen materialer på honningkaken for å heve målmaterialet. Plasser målmaterialet oppå bunnmaterialene. (Det anbefales at du skyver materialet til venstre for å justere det mot rammen.)

Trinn 14

Fest papirtape rett ved kanten av materialet på honningkaken eller på bunnmaterialet.
Tapen brukes til å justere hver gravering, og vi vil forklare hvordan du bruker den senere i artikkelen.

0 - 3 mm materialer
Fest tapen direkte på honningkaken.

3–15 mm materialer
Forbered et sidemateriale som har samme tykkelse eller en tykkelse innenfor +/- 3 mm av målmaterialet. Sørg for at det er tynt nok til å legge på bunnmaterialet sammen med målmaterialet.

Fest papirtapen på sidematerialet og plasser det rett ved siden av målmaterialet.

Viktig merknad
Det er best at målmaterialet og sidematerialet har samme tykkelse.

En forskjell på maks. 3 mm mellom disse to materialene er akseptabelt.

En forskjell på mer enn 3 mm mellom disse to materialene er IKKE akseptabelt.

Trinn 15

Slå på maskinen og utfør autofokus på materialet.

Trinn 16

Forsikre deg om at du har følgende programvare- og fastvareversjoner for å kunne bruke Adors rotasjonsfunksjon.

Beam Studio versjon 2.3.7 eller høyere. (Veiledning)	Fastvareversjon 5.3.2 eller høyere. (Veiledning)

Trinn 17

Aktiver gjennomføringsfunksjonen i Beam Studio.

Screenshot 2024-07-09 at 3.30.27 PM.png

Angi lengden på materialet ditt.

Screenshot 2024-07-09 at 3.36.02 PM.png

Trinn 18

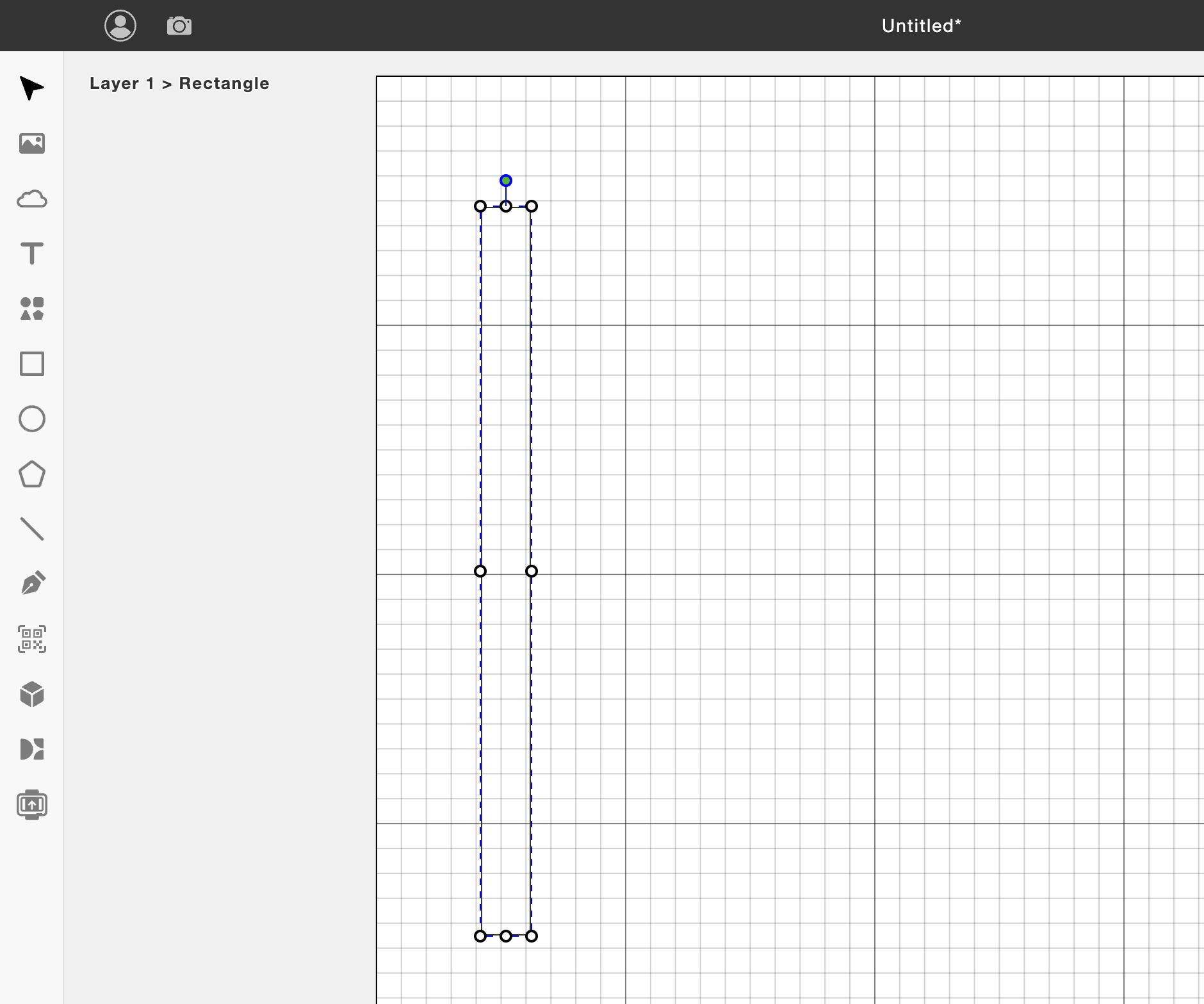

Tegn et langt rektangel eller importer ditt eget design.

Screenshot 2024-07-09 at 3.44.08 PM.png

Trinn 19

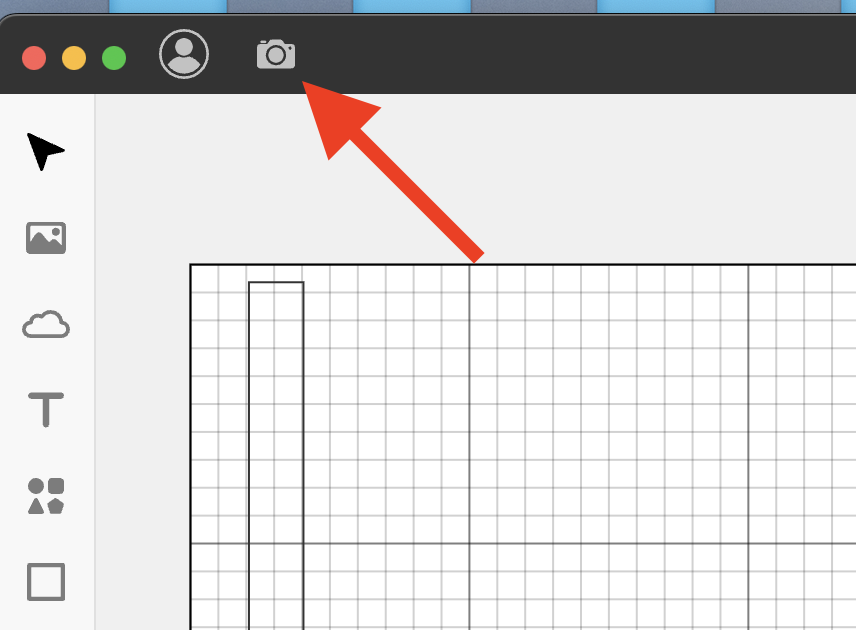

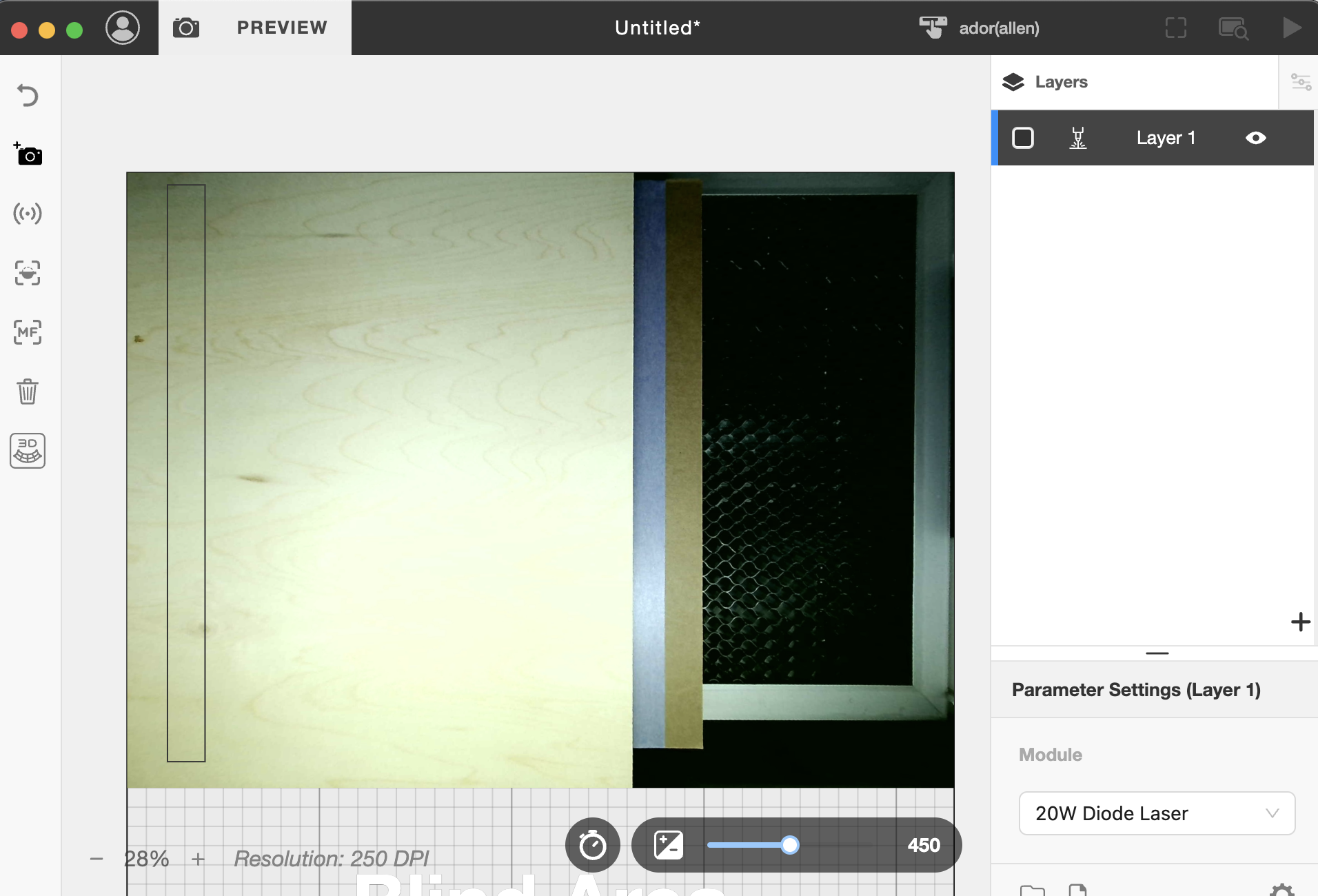

Utfør kameraforhåndsvisning.

Trinn 20

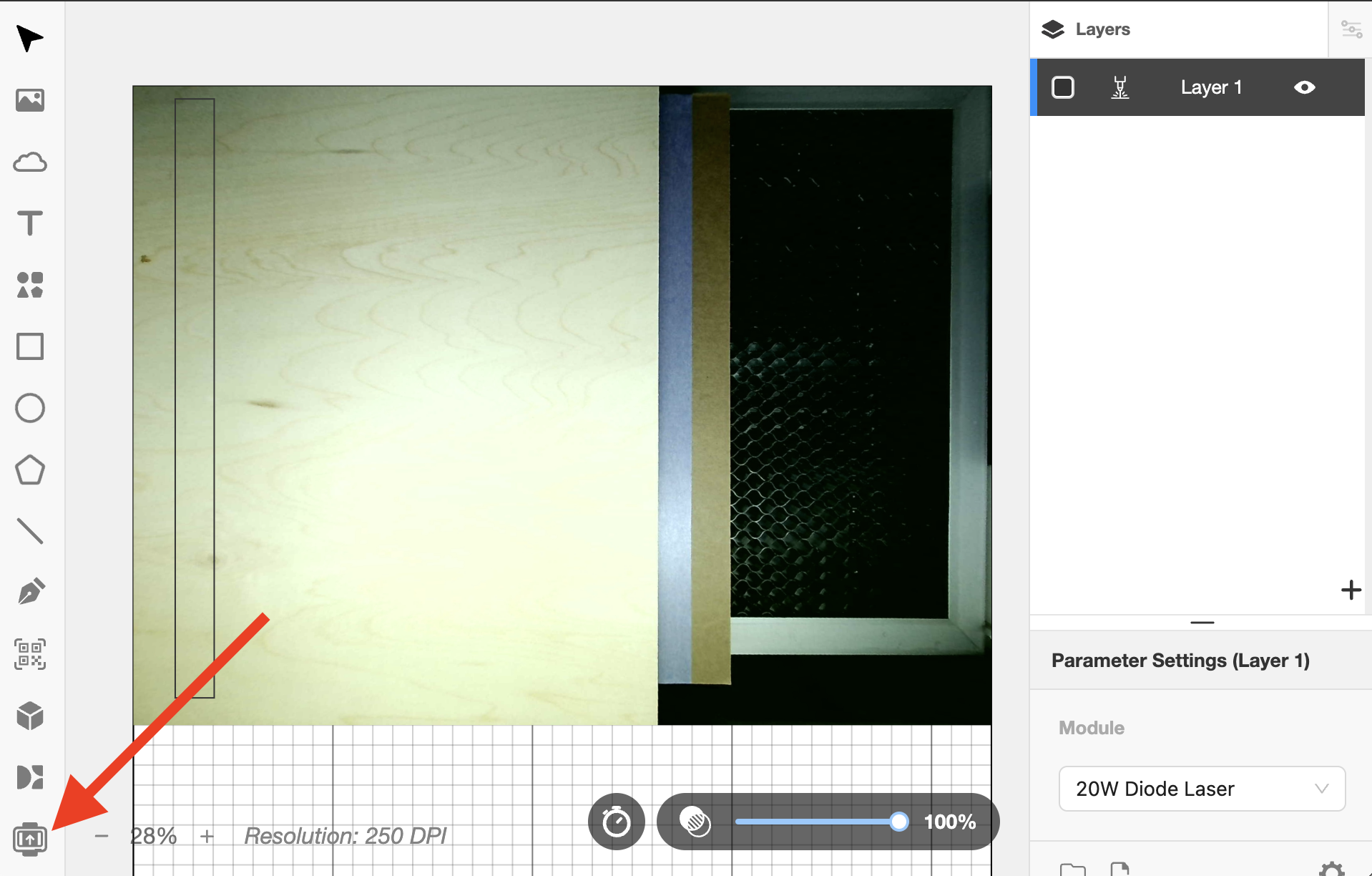

Åpne innstillingene for gjennomføring.

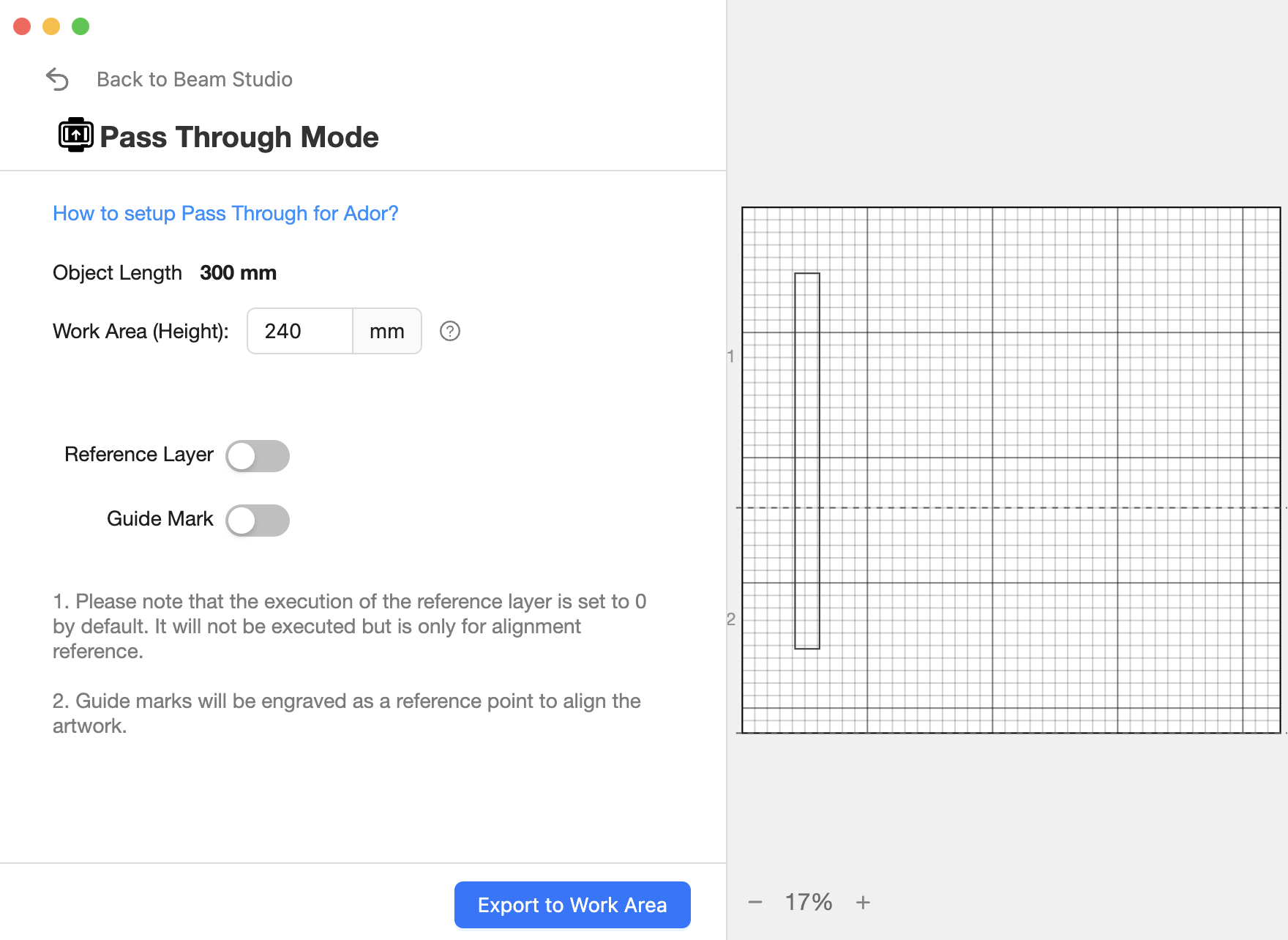

Forklaring av hver innstilling

	1. Objektlengde
	2. Arbeidsområde (høyde)
	3. Referanselag
	4. Styringsmerke

1. Objektlengde

Objektlengde er lengden på designet eller den importerte filen målt av programvaren.

2. Arbeidsområde (høyde)

Arbeidsområde (høyde) er lengden på hvert graveringssegment.
Innstillingsområdet kan settes fra minimum 120 mm til maksimum 240 mm.
Se eksemplene nedenfor for detaljer.

Eksempel 1

Hvis objektet ditt er 300 mm langt, vil innstilling av arbeidsområdet til 240 mm kreve to graveringer, mens én gravering bare kan fullføre opptil 240 mm arbeid.
Derfor vil resten, altså 60 mm, bli fullført i det andre segmentet/graveringen.
(Dette er bare et konsept; den faktiske graveringslengden vil avhenge av hvor objektet er plassert i Beam Studio.)

Eksempel 2

Hvis objektet ditt er 300 mm langt, vil innstilling av arbeidsområdet til 120 mm kreve tre graveringer, mens én gravering bare kan fullføre opptil 120 mm arbeid.

3. Referanselag

Referanselag er et verktøy som automatisk oppretter forskjellige lag basert på antall segmenter du har etter eksport til arbeidsområdet.

Eksempel

Hvis objektet ditt er 300 mm langt, vil innstilling av arbeidsområdet til 120 mm kreve tre graveringer, så du vil ha tre segmenter, noe som indikerer tre lag, og du vil se at de forskjellige lagene vil gravere forskjellige seksjoner av objektet ditt.

Innstillinger for gjennomgravering	Automatisk opprettede lag

4. Styringsmerke

Styringsmerke er et verktøy som brukes til å matche sluttlinjene mellom hvert graveringssegment.
Dette verktøyet vil faktisk gravere to sirkler, og halvparten av sirkelen må være utenfor materialet ditt.
Etter den første graveringen kan du bruke den indre halvsirkelen på objektet ditt for å justere den andre ytre halvdelen. Hvordan du bruker disse sirklene vil bli dekket senere i denne artikkelen. Vennligst fortsett å lese.

Tilleggsinnstillinger for styringsmerket

1. Diameter

Diameterinnstillingen er størrelsen på sirklene, og standardverdien er 40 mm.

Diameter satt til 40 mm	Diameter satt til 20 mm

2. X-koordinat

X-koordinatinnstillingen er plasseringen av de to sirklene, som vil avhenge av størrelsen på materialet ditt, og standardverdien er 390 mm.

X-koordinat satt til 0 mm	X-koordinat satt til 300 mm

Trinn 21

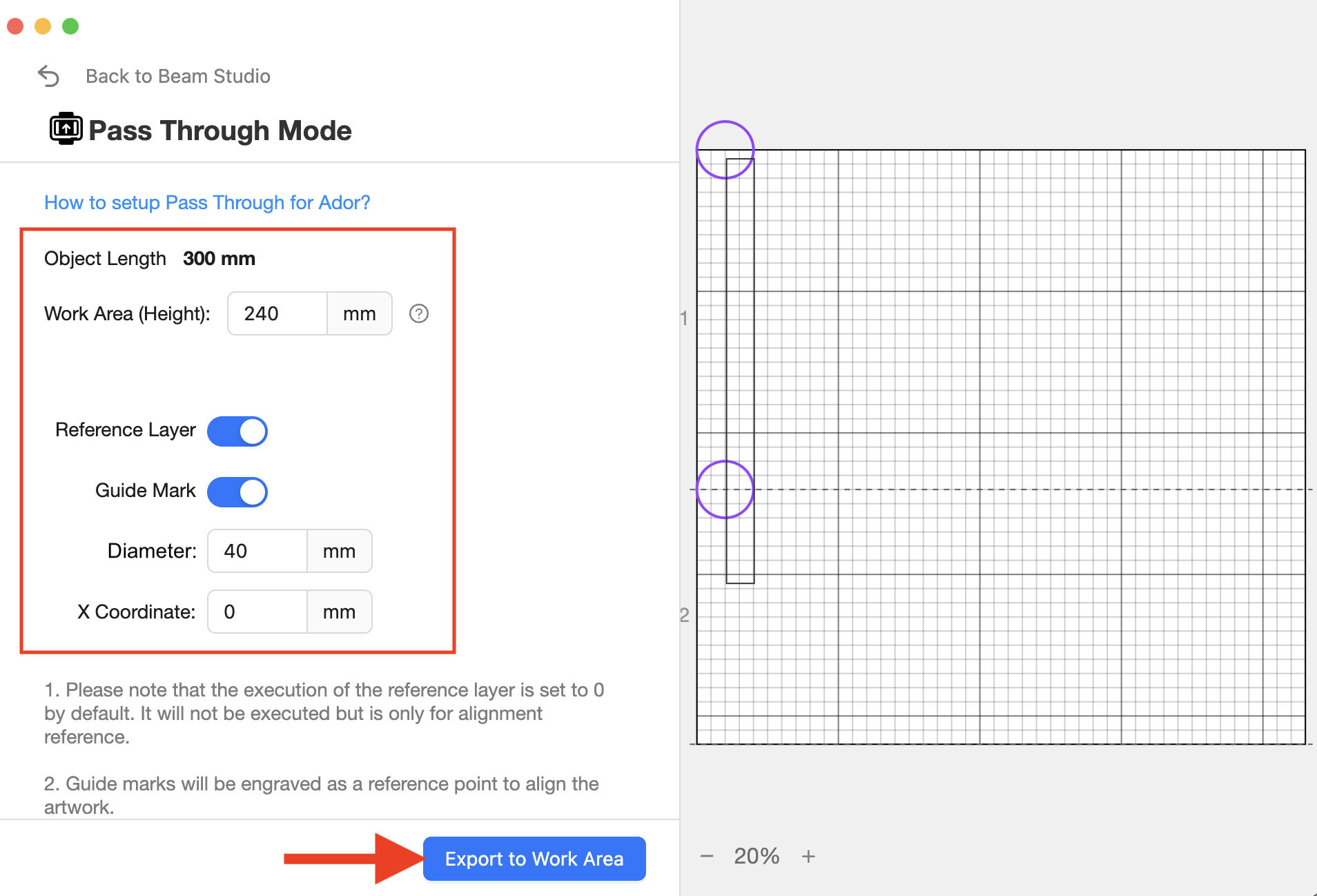

Endre innstillingene for gjennomgravering om nødvendig basert på designet eller filen din.
Hvis du følger eksempelet mitt, kan du bruke innstillingene nedenfor for å gravere rektangelet.

Trinn 22

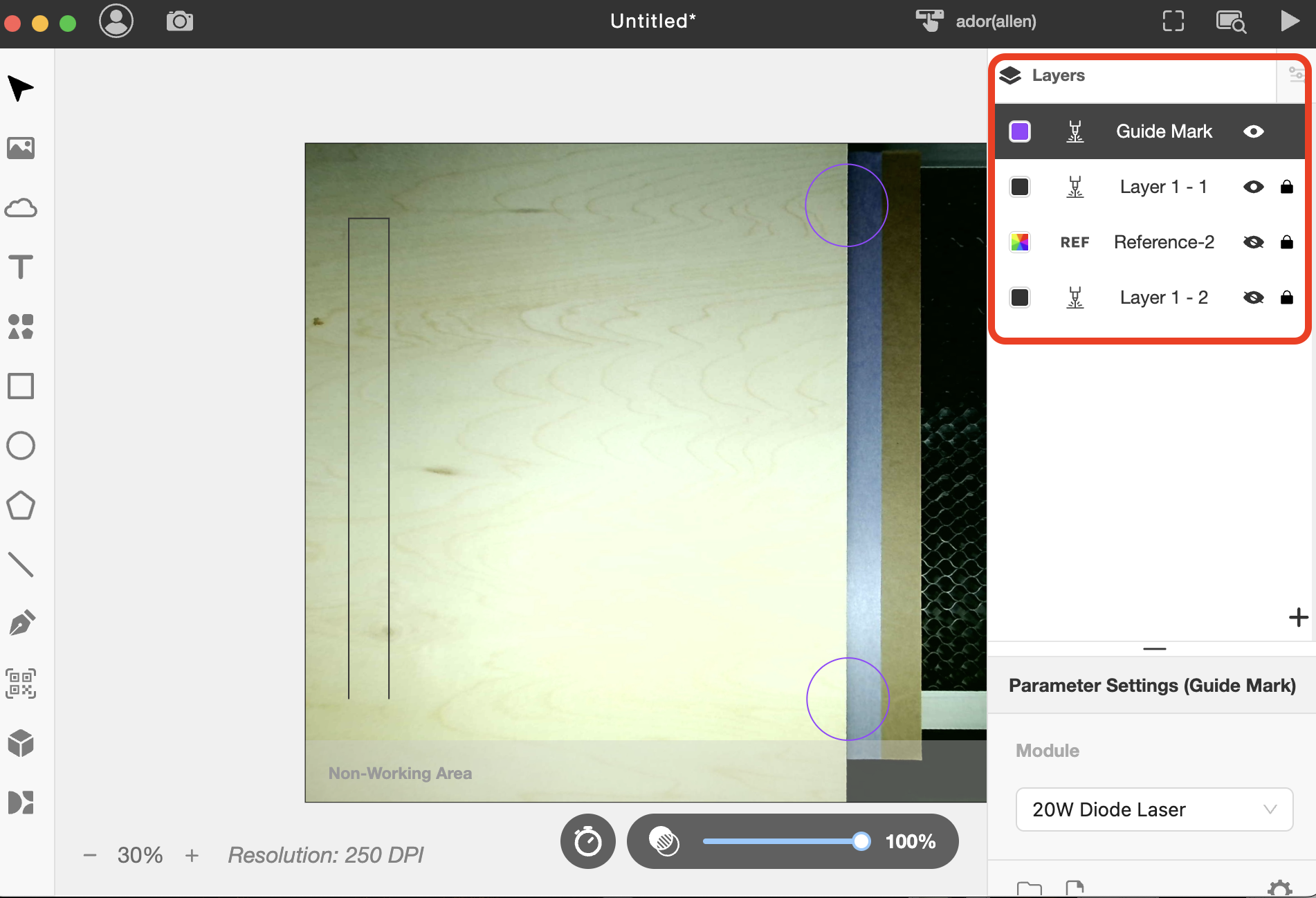

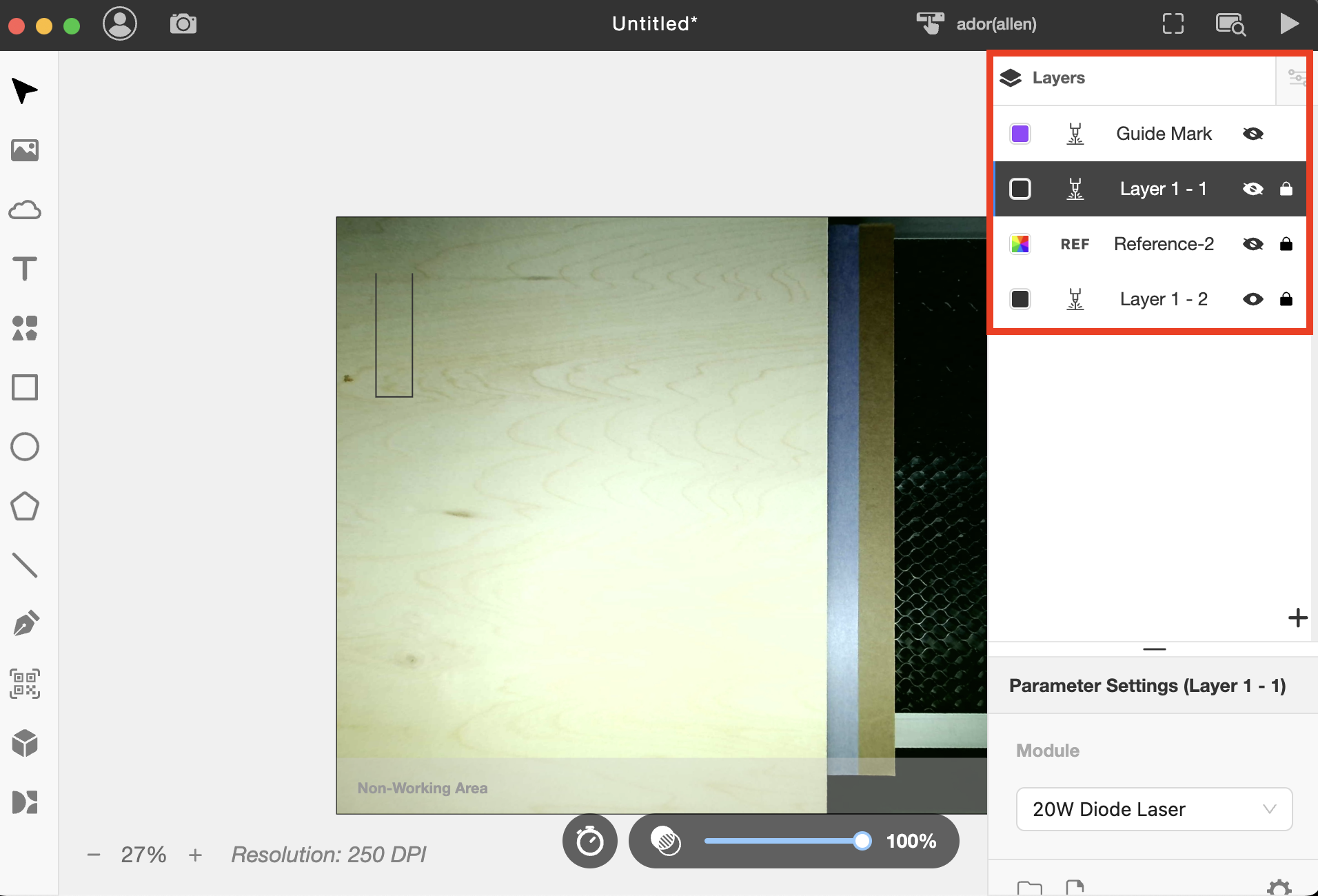

Etter eksport vil du se de automatisk opprettede lagene og de to sirklene.

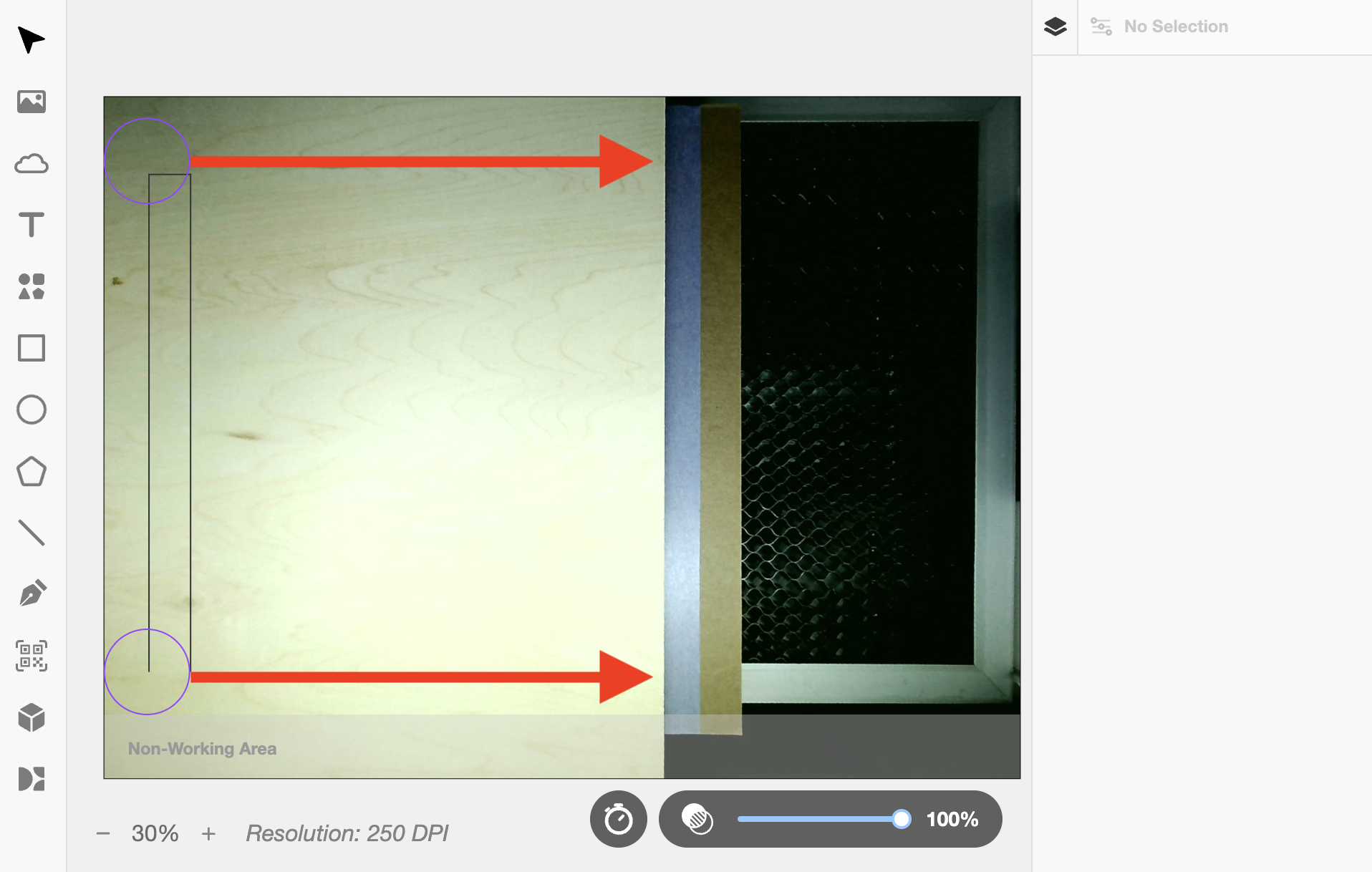

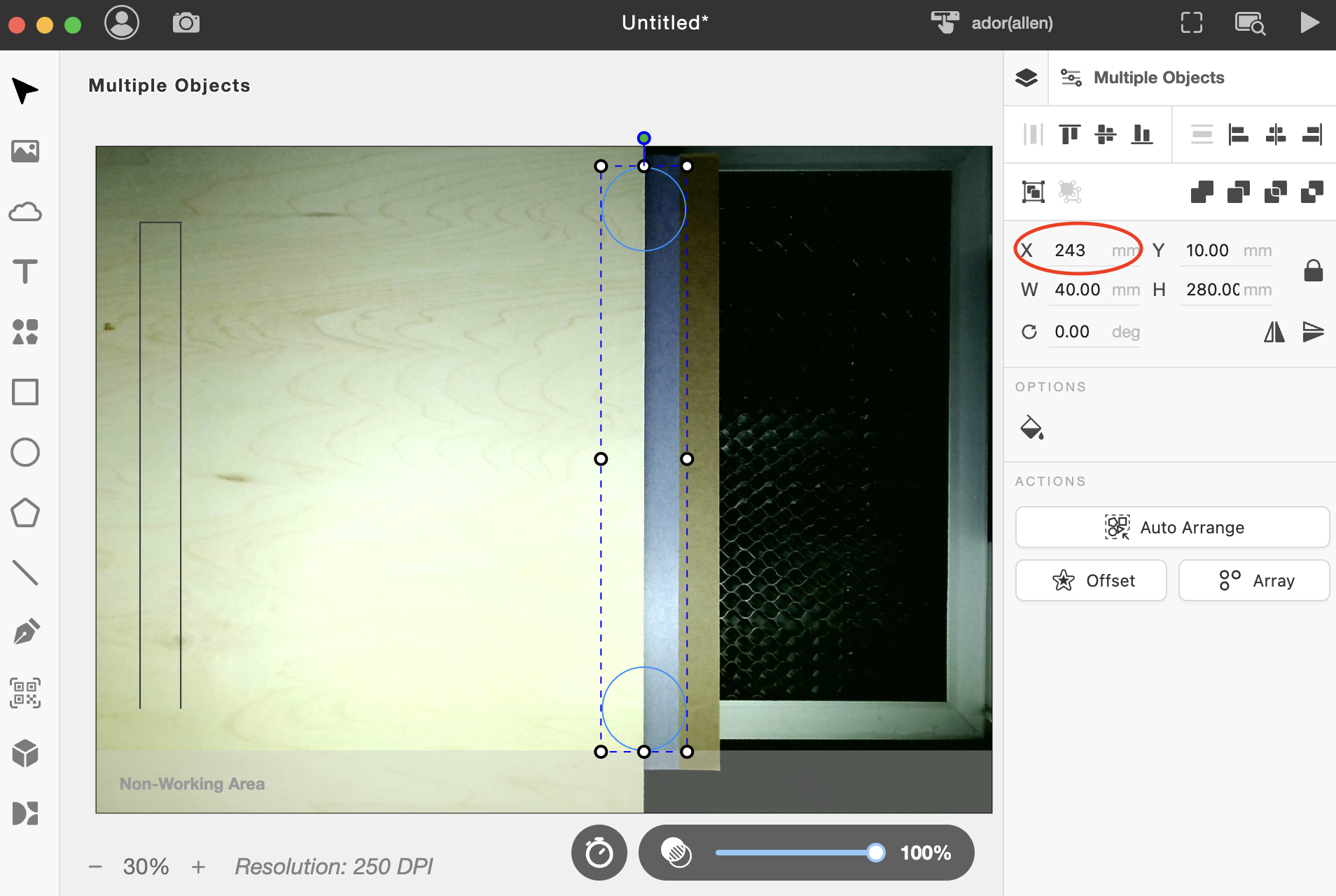

Flytt sirklene slik at halvparten er på materialet og den andre halvdelen er på tapen.
(Det anbefales å endre X-akseverdien for å flytte sirklene.)

Trinn 23

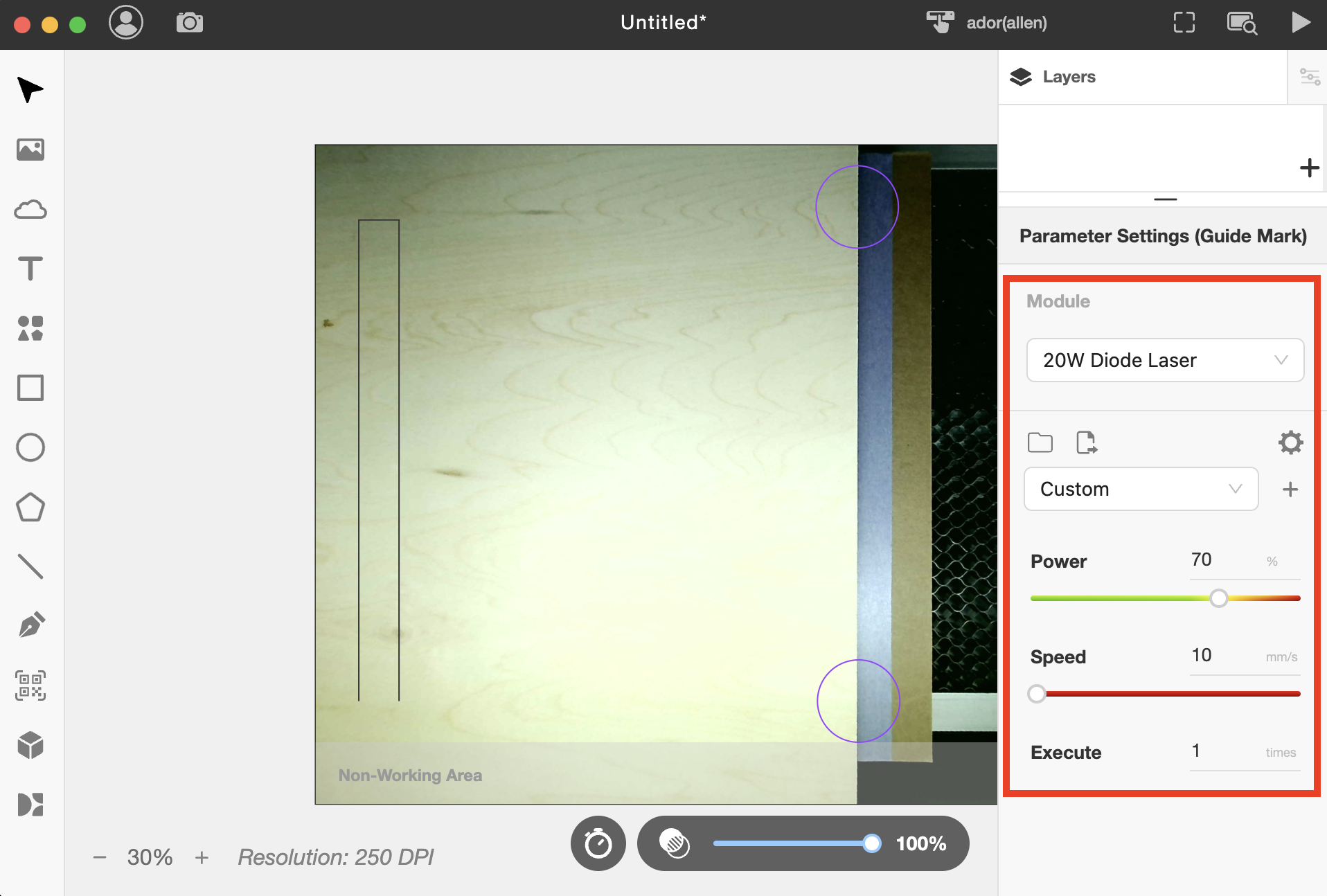

Angi parameterne basert på materialet ditt, og pass på å endre parameterne i alle lagene.

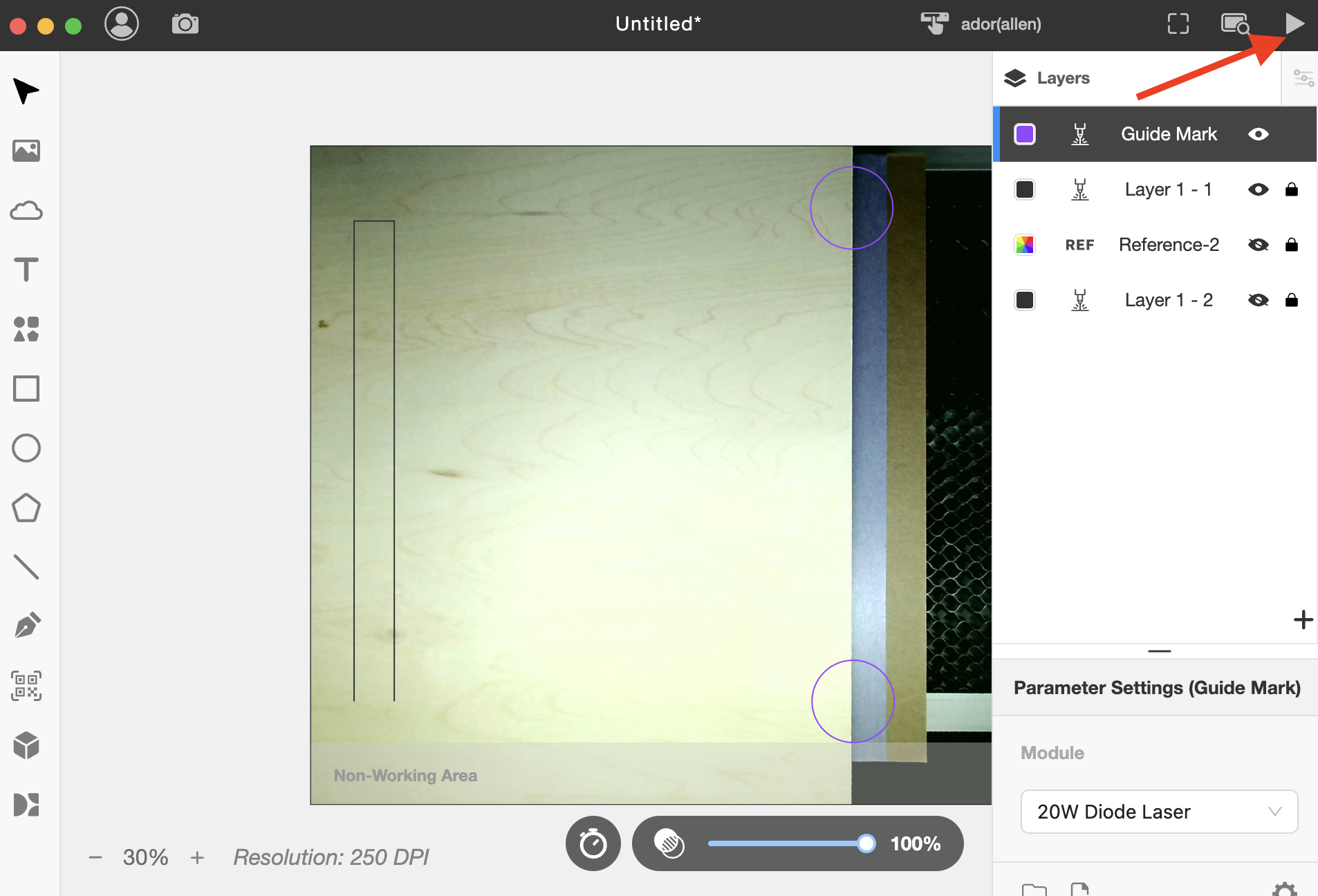

Aktiver kun lag 1 og styringsmerket. Skjul de andre, da de vil bli gravert etterpå.

Trinn 24

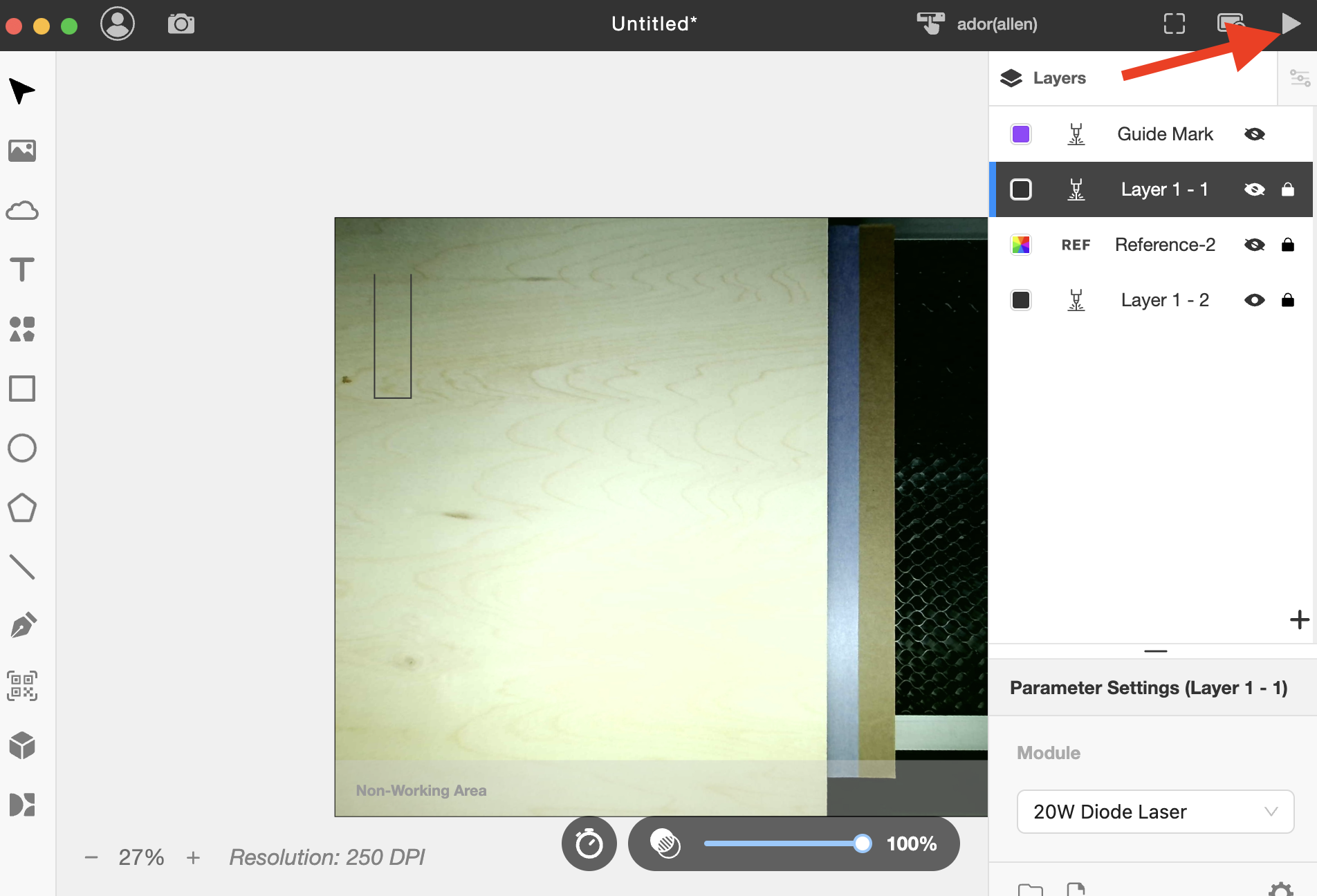

Start oppgaven.
(Forsikre deg om at kun lag 1 og styringsmerket er aktivert. De andre må være skjult.)

Trinn 25

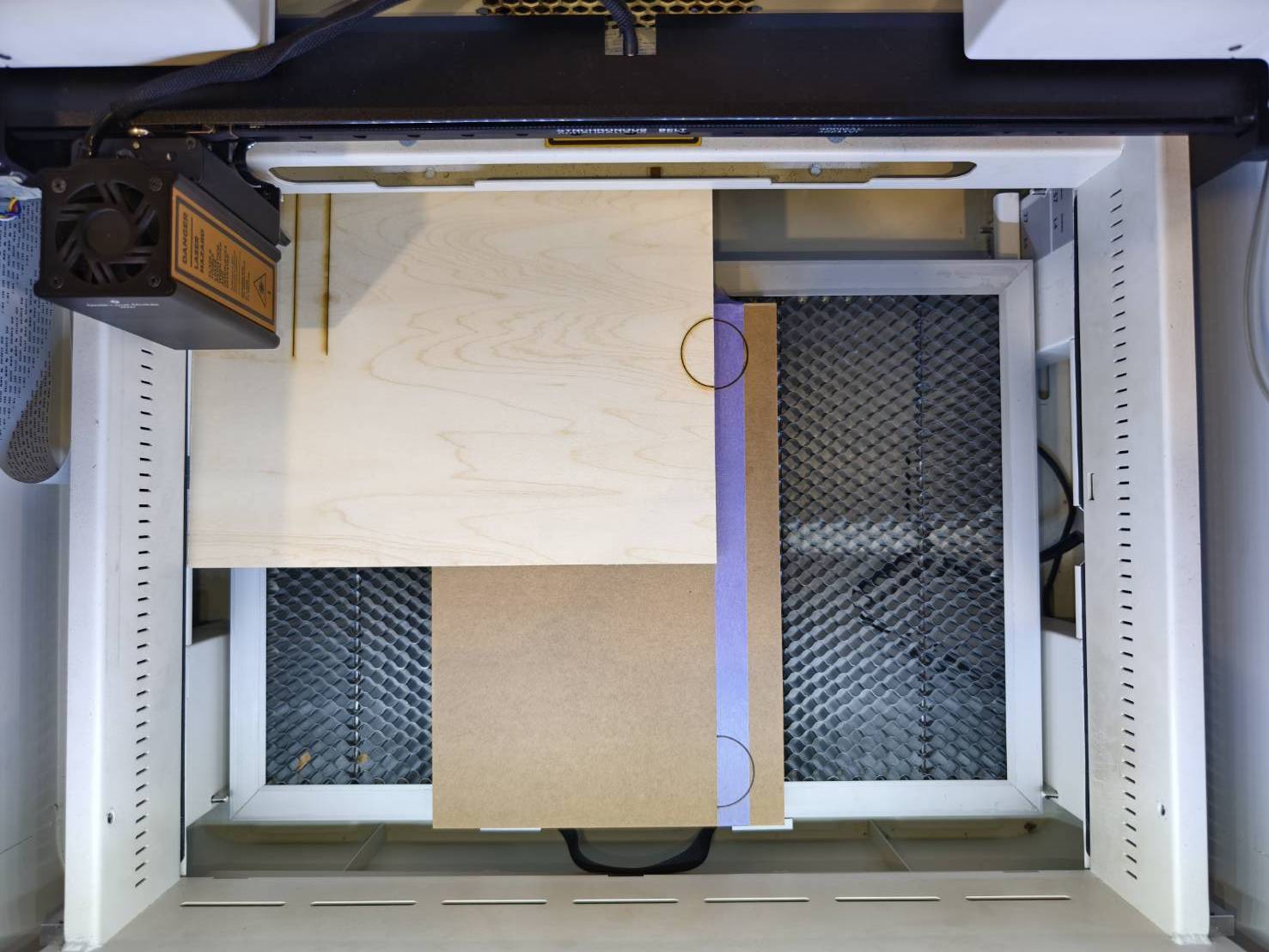

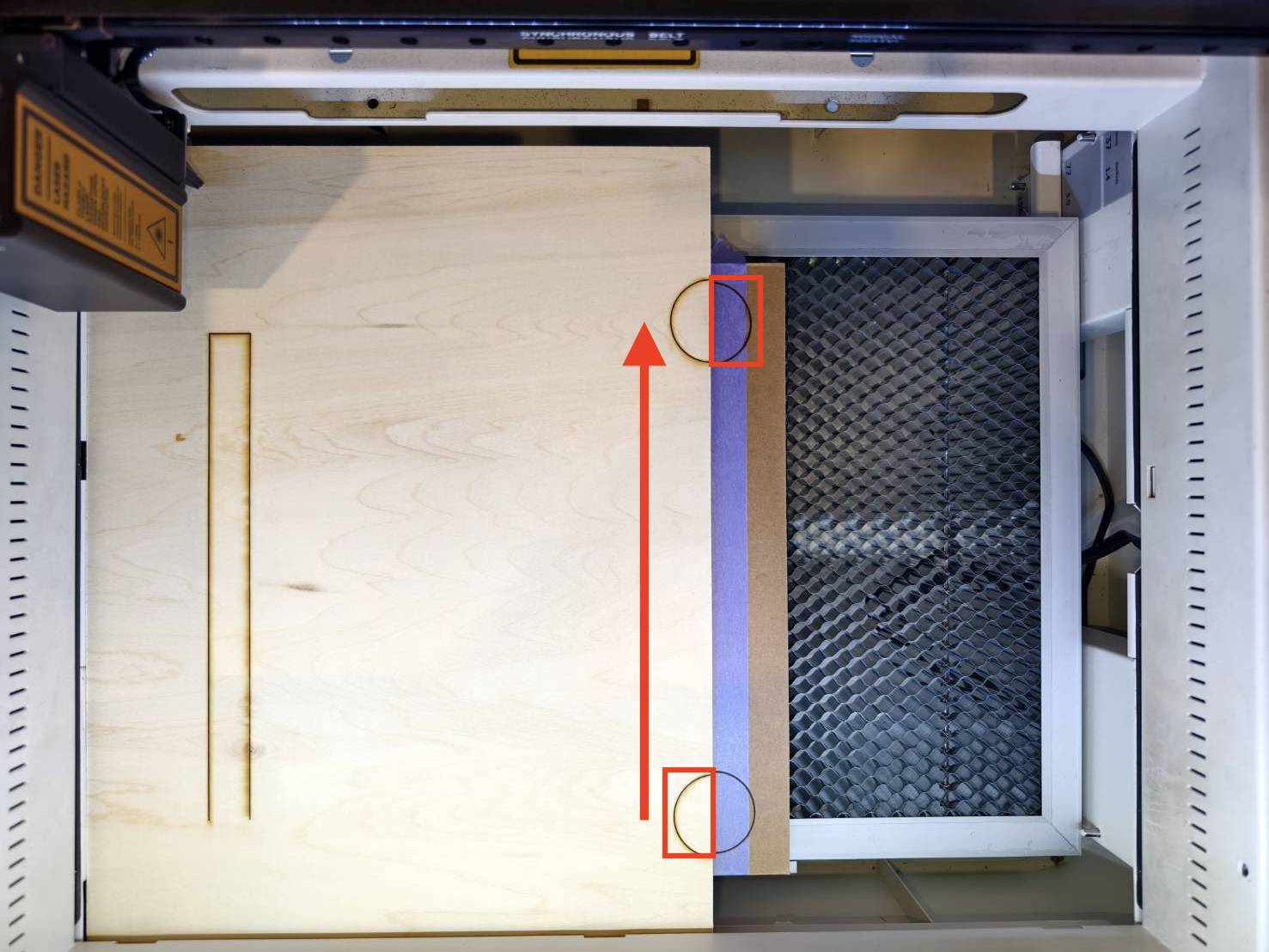

Etter den første graveringen, flytt materialet ditt for å justere den nedre halvsirkelen på materialet med den øvre halvsirkelen på tapen.
Hold tapen mens du flytter materialet for å unngå at posisjonen endres.

Trinn 26

Pass på at materialet ligger flatt. Hvis det heller, anbefales det å bruke en tung gjenstand eller tape for å feste det på plass.
I dette eksemplet er tapen påført.

Vær oppmerksom på at bruk av en gjenstand kan blokkere banen til laserhodet, så det er best å bruke mindre gjenstander.

Gjenstand	Tape

Trinn 27

Siden det første laget og styringsmerket er gravert, må vi fortsette med å gravere det andre laget. Derfor må du manuelt deaktivere det fullførte laget og aktivere det neste laget. Styringsmerkeslaget vil kun deaktiveres ved den siste graveringen.

Hvis du følger eksemplet mitt, vennligst kontroller:

Skjul det første laget siden den delen er fullført.
Styringsmerkeslaget vil kun deaktiveres ved din siste gravering.
I dette eksemplet kreves det bare to graveringer, så styringsmerkeslaget vil deaktiveres ved den andre graveringen.
Aktiver det andre laget, som er det siste laget i dette eksemplet.
Referanselaget har slutten av det første laget, så det kan brukes til justering mellom lagene; det har ikke noe utdata satt i parameterne, så aktivering av det vil ikke påvirke oppgaven.

Trinn 28

Start oppgaven på nytt.

Trinn 29

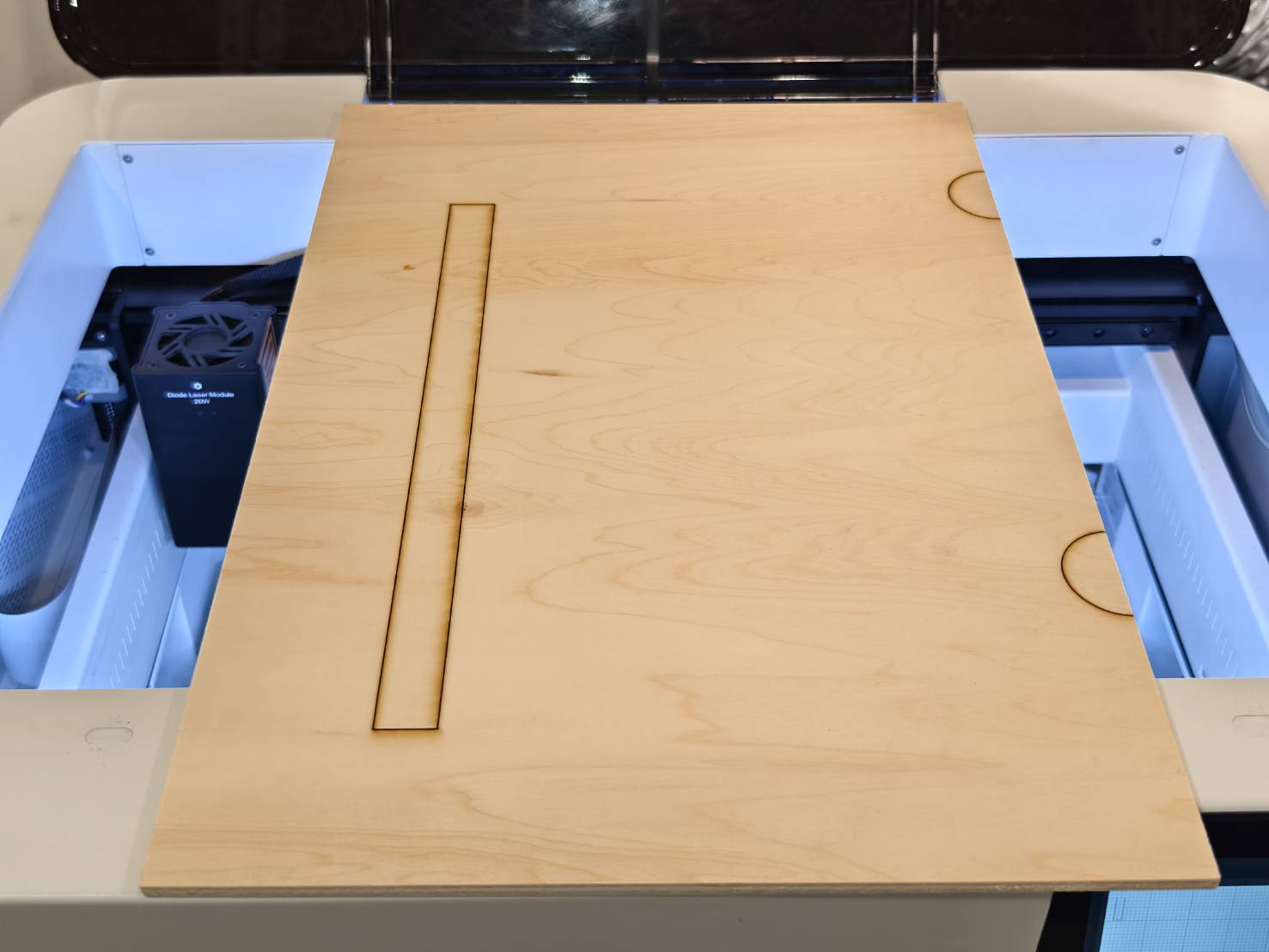

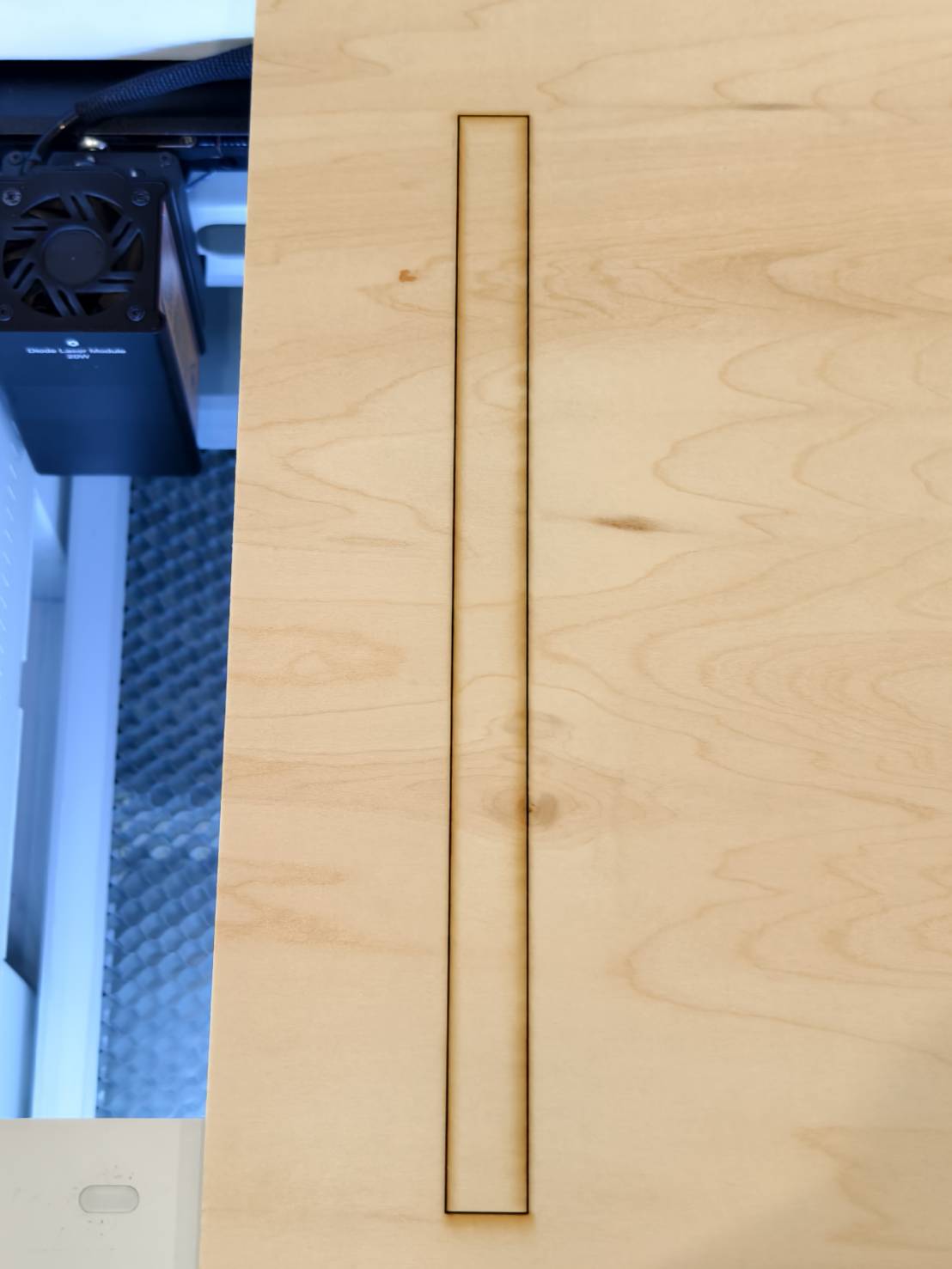

Kontroller resultatet.
