⚠︎ Advarsel: Gjennomgangsfunksjonen er ikke tilgjengelig i Europa.

Beskrivelse

Denne artikkelen vil veilede deg gjennom oppsett av gjennomgangsfunksjonen og hvordan starte en testgraveringsoppgave etter maskinvareinstallasjonen.
For gravering eller kutting med gjennomgang, se Ador - Veiledning for gjennomgangsgravering.

Verktøy

1	Stjerneskrujern
2	Sekskantnøkkel (7mm)
3	Papirtape (Valgfritt)

Trinn 1

Løsne maskinen og sokkelen hvis de er montert sammen.

Trinn 2

Skru ut disse to skruene på baksiden med et stjerneskrujern.

Trinn 3

Skru ut skruene under rammen.

Vær oppmerksom på at det kan være to eller tre skruer som må fjernes, avhengig av hvilken maskin du har.
Skruetypen kan være 7mm hetteskruer, stjerneskruer eller fingerskruer.
I denne veiledningen er det to 7mm hetteskruer.

Trinn 4

Den bakre gjennomgangsrammen kan da fjernes.
(Skruene vil ikke være nødvendige for gjennomgang, men det anbefales å beholde dem.)

Trinn 5

Plasser den bakre gjennomgangsrammen i den tiltenkte posisjonen.

Trinn 6

Skru ut de to skruene.

Trinn 7

Skru ut skruene under frontrammen.

Vær oppmerksom på at det kan være to eller tre skruer som må fjernes, avhengig av hvilken maskin du har.
Skruetypen kan være 7mm hetteskruer, stjerneskruer eller fingerskruer.
I denne veiledningen er det to 7mm hetteskruer.

Trinn 8

Frontrammen for gjennomgang kan deretter fjernes.

Trinn 9

Fjern de to klipsene på frontrammene.
(Disse to klipsene vil ikke være nødvendige for gjennomgang, men det anbefales å beholde dem i tilfelle fremtidige behov. Vennligst se installasjonen av ikke-gjennomgang.)

Trinn 10

Plasser den fremre gjennomgangsrammen i den tiltenkte posisjonen.

Trinn 11

Monter maskinen og forlengelsesbasen.

Trinn 12

Plasser honningkaken i 37mm/1,4 tommers laget eller 77mm/3,0 tommers laget i henhold til materialets tykkelse. Vennligst se artikkelen for installasjon av honningkake.

Lag	Bilde	Høydeområde (Objekt)
37mm / 1,4 tommer		0 - 3 mm
77mm / 3,0 tommer		3 - 15 mm
117mm / 4,6 tommer		Ikke tilgjengelig for gjennomgangstrykk
155 mm / 6,1 tommer		Ikke tilgjengelig for gjennomgangstrykk

Trinn 13

Sett materialet inn i maskinen. Det anbefales på det sterkeste at du bruker uønsket eller brukt materiale første gang til øvingsformål.

Maksimal tykkelse på materialet for Ador-gjennomgangsfunksjonen er 15 mm.

Når du setter inn materialet, må du unngå at det setter seg fast i strømledningen eller ventilasjonslangen, som vist i de dårlige eksemplene nedenfor.

Det er to scenarioer for plassering av materialene. Se instruksjonene nedenfor.

0 - 3 mm materialer
Plasser honningkaken i 37 mm / 1,4 tommers laget. Sett materialet direkte inn i maskinen og plasser det på honningkaken. (Det anbefales at du skyver materialet til venstre for å justere det etter rammen.)

3–15 mm materialer
Plasser honningkaken i 77 mm / 3,0 tommers laget. Legg noen materialer på honningkaken for å heve målmaterialet. Plasser målmaterialet oppå bunnmaterialene. (Det anbefales at du skyver materialet til venstre for å justere det etter rammen.)

Trinn 14

Sett papirtape rett ved siden av kanten på materialet på honningkaken eller på bunnmaterialet.
Tapen brukes for å justere hver gravering, og vi vil forklare hvordan du bruker den senere i artikkelen.

0 - 3 mm materialer
Sett tapen direkte på honningkaken.

3–15 mm materialer
Forbered et sidemateriale som har samme tykkelse eller +/- 3 mm i forhold til målmaterialet. Pass på at det er tynt nok til å legge på bunnmaterialet sammen med målmaterialet.

Fest papirtapen på sidematerialet og plasser det rett ved siden av målmaterialet.

Viktig merknad
Det er best at målmaterialet og sidematerialet har samme tykkelse.

En forskjell på maks. 3 mm mellom disse to materialene er akseptabelt.

En forskjell på mer enn 3 mm mellom disse to materialene er IKKE akseptabelt.

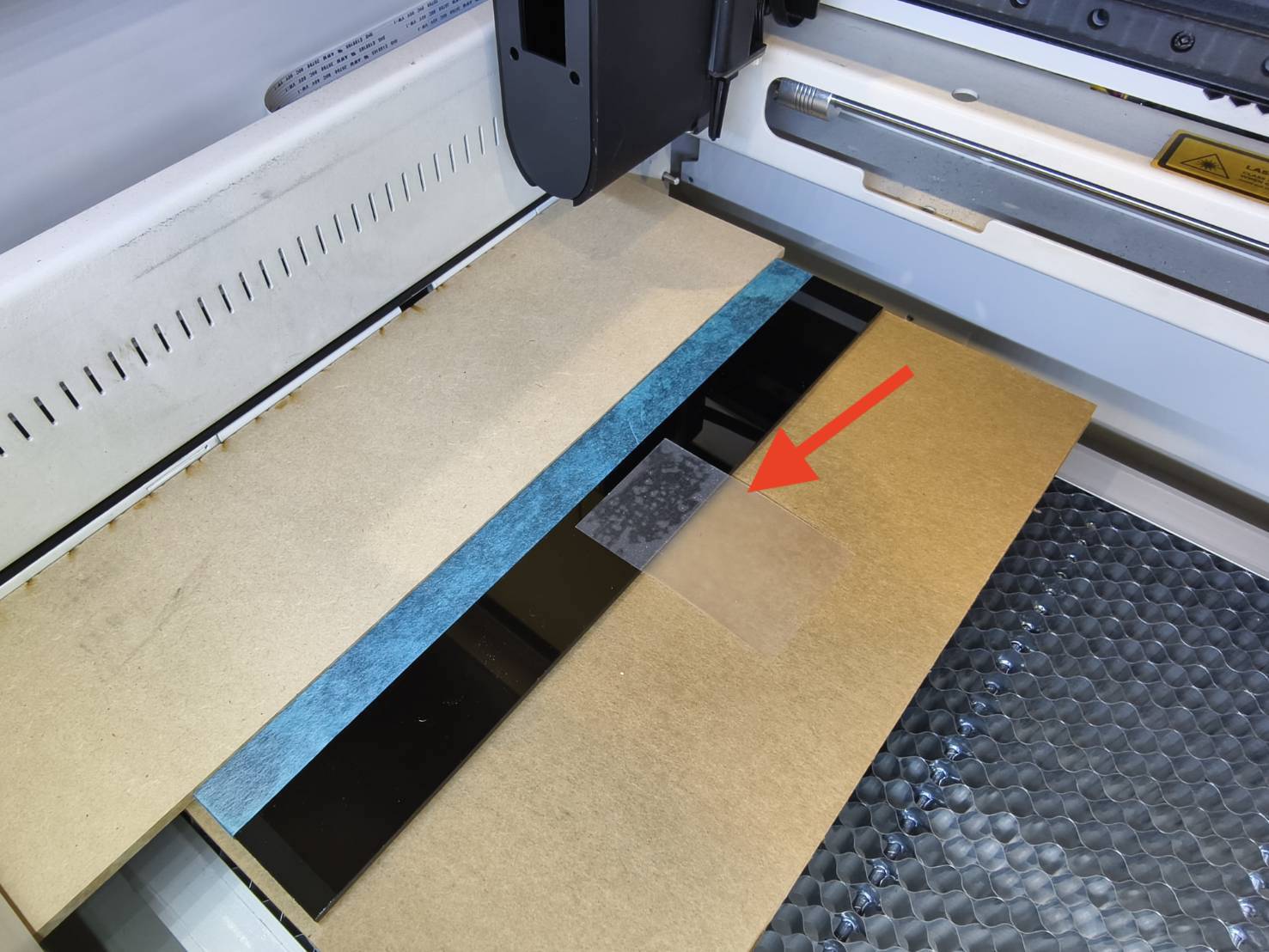

Trinn 14.1

Plasser primermerket på sidematerialet for forbehandling.

Trinn 15

Slå på maskinen og utfør autofokus på materialet ditt.

Trinn 16

Vennligst forsikre deg om at du har følgende programvare- og fastvareversjon for å bruke Adors rotasjonsfunksjon.

Beam Studio versjon 2.3.7 eller nyere. (Veiledning)	Fastvareversjon 5.3.2 eller nyere. (Veiledning)

Trinn 17

Aktiver gjennomgangstrykk-funksjonen i Beam Studio.

Screenshot 2024-07-09 at 3.30.27 PM.png

Angi lengden på materialet ditt.

Screenshot 2024-07-09 at 3.36.02 PM.png

Trinn 18

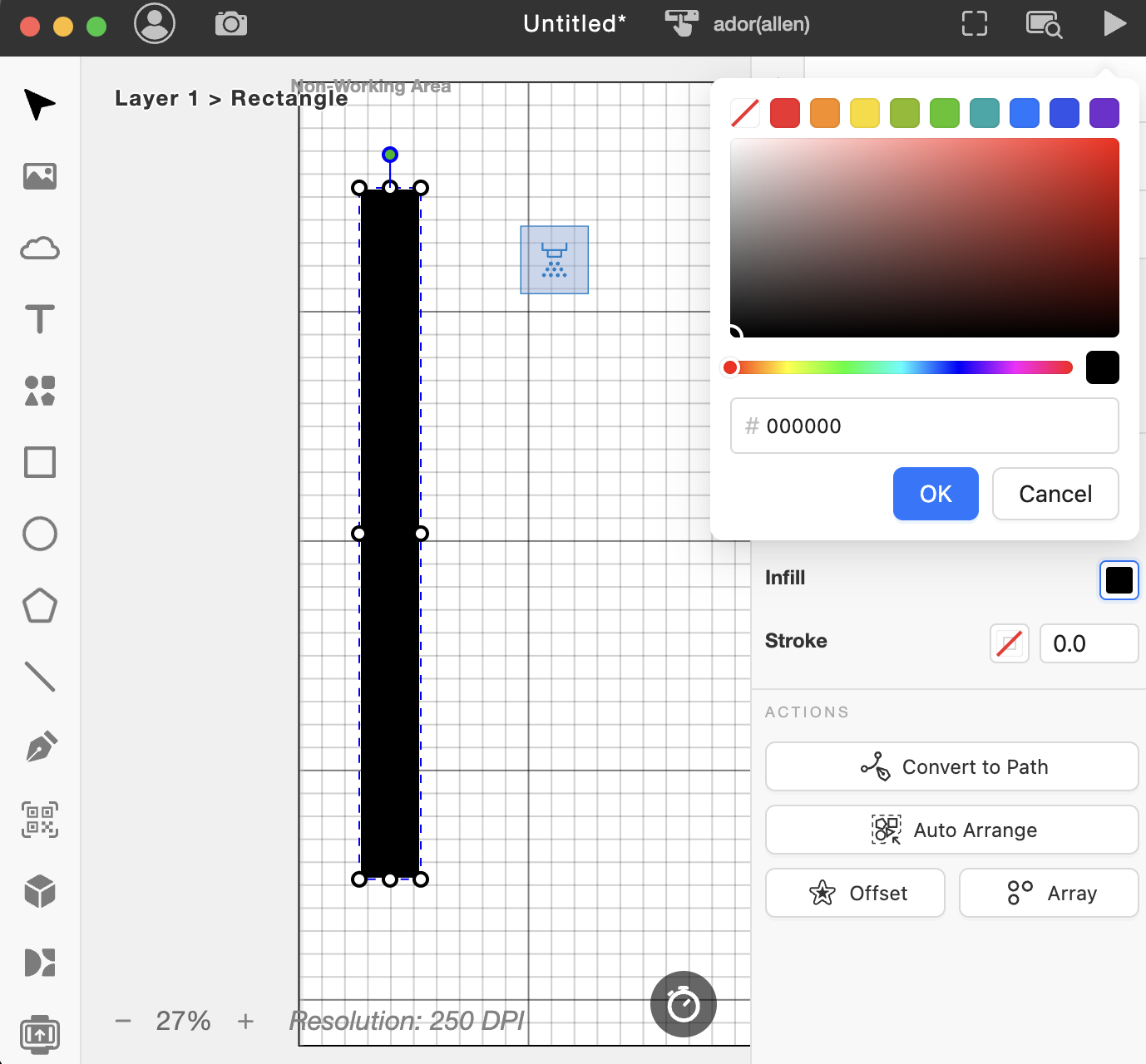

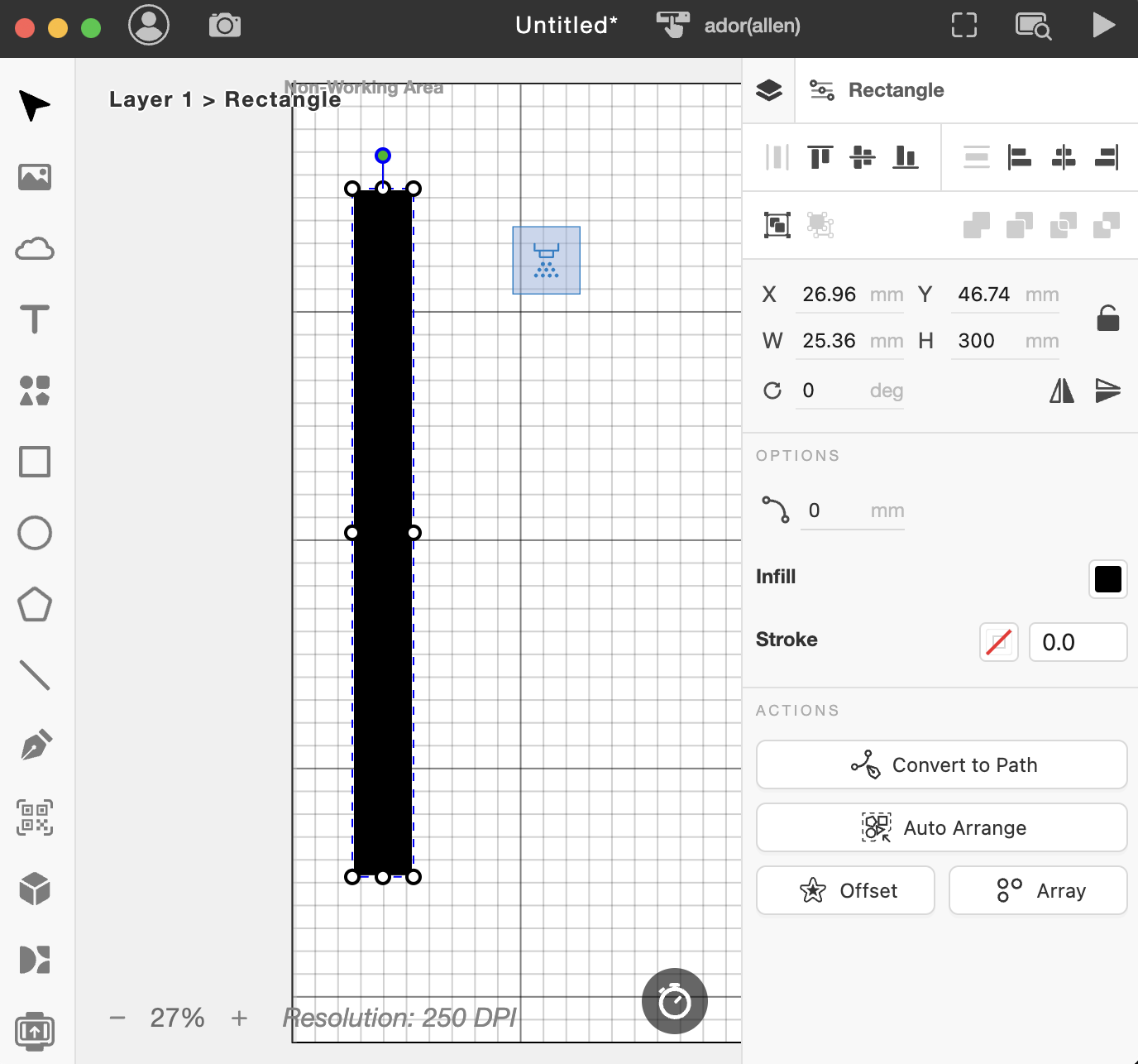

Tegn et langt rektangel og fyll det med svart farge, eller importer ditt eget design.

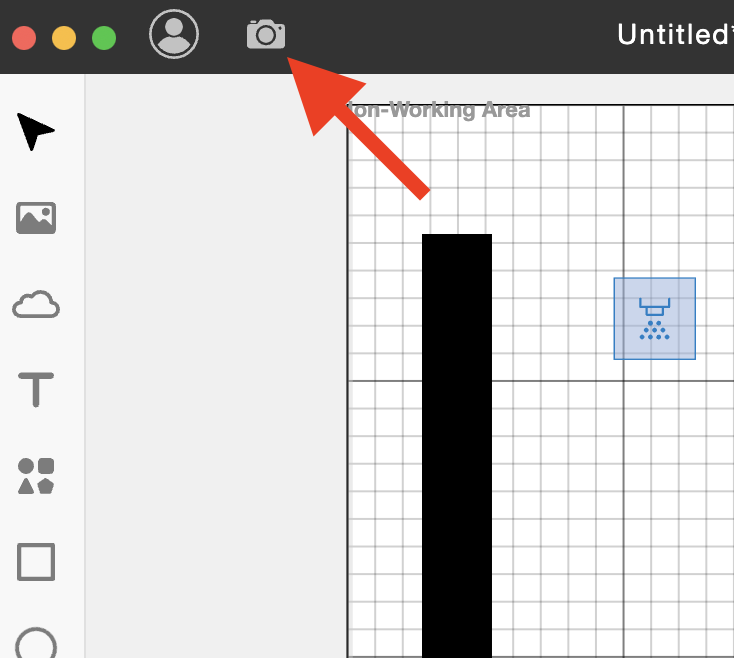

Trinn 19

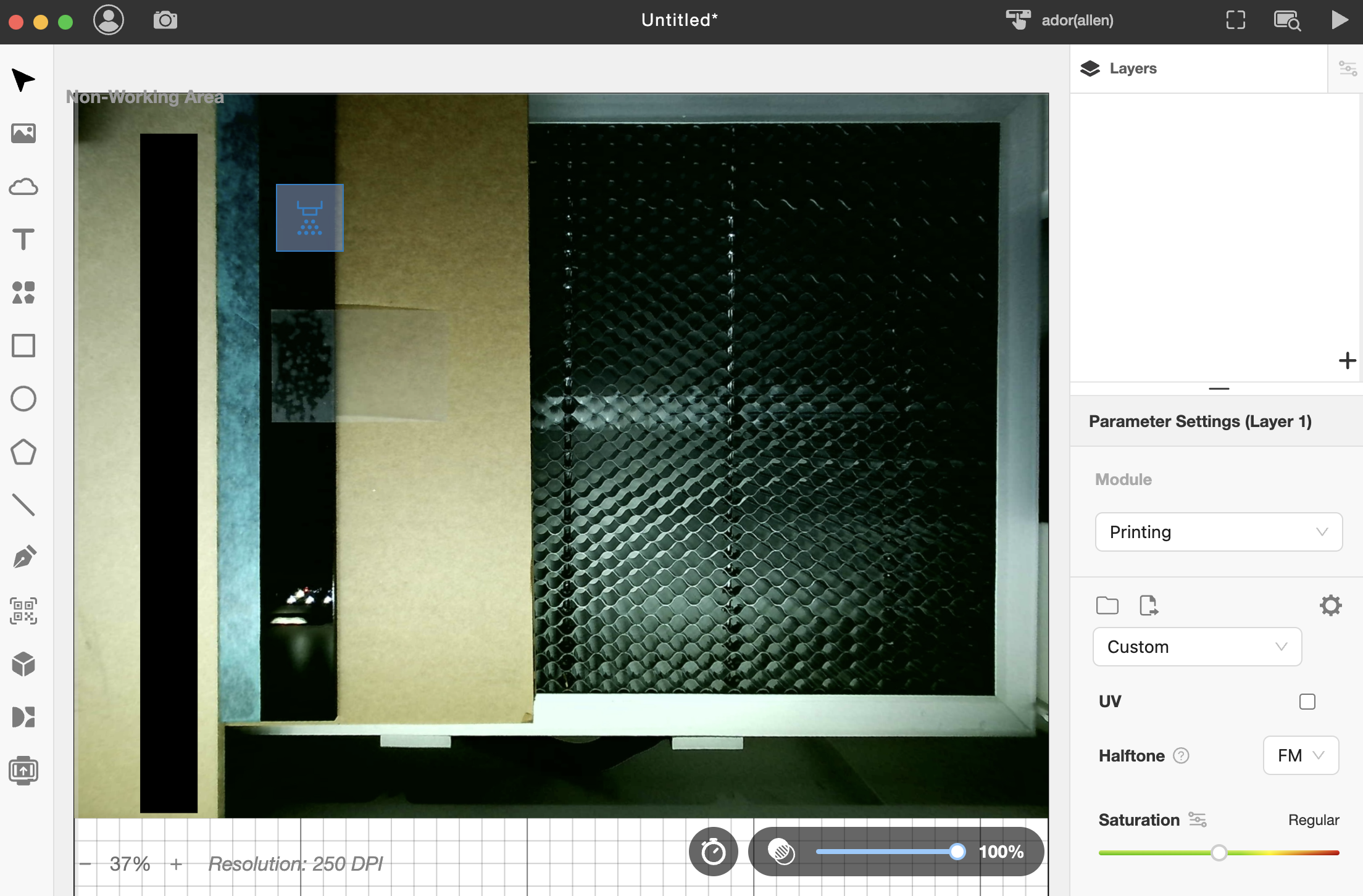

Utfør kameraforhåndsvisning.

Plasser designet i ønsket posisjon.

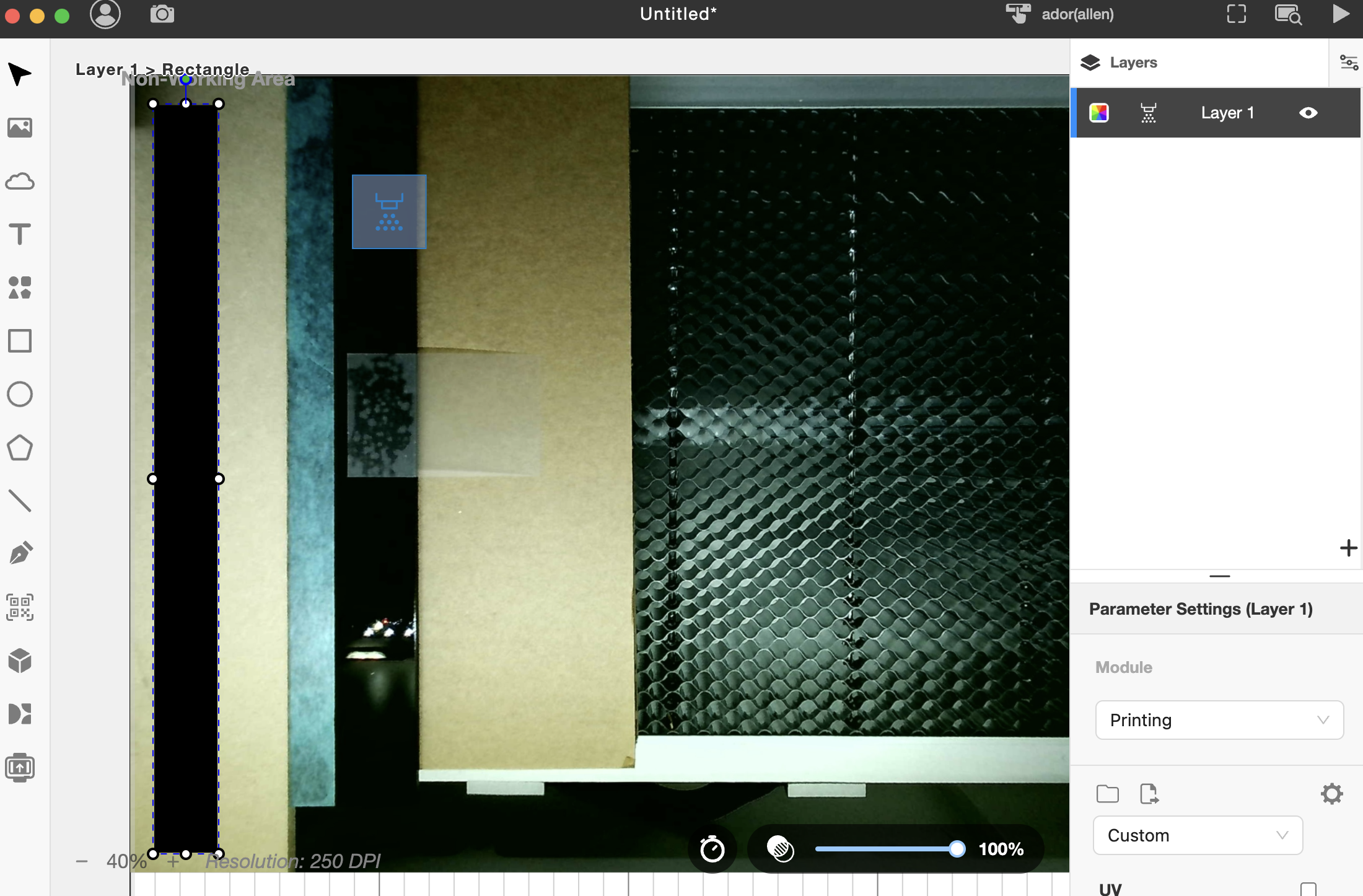

Screenshot 2024-07-12 at 3.18.13 PM.png

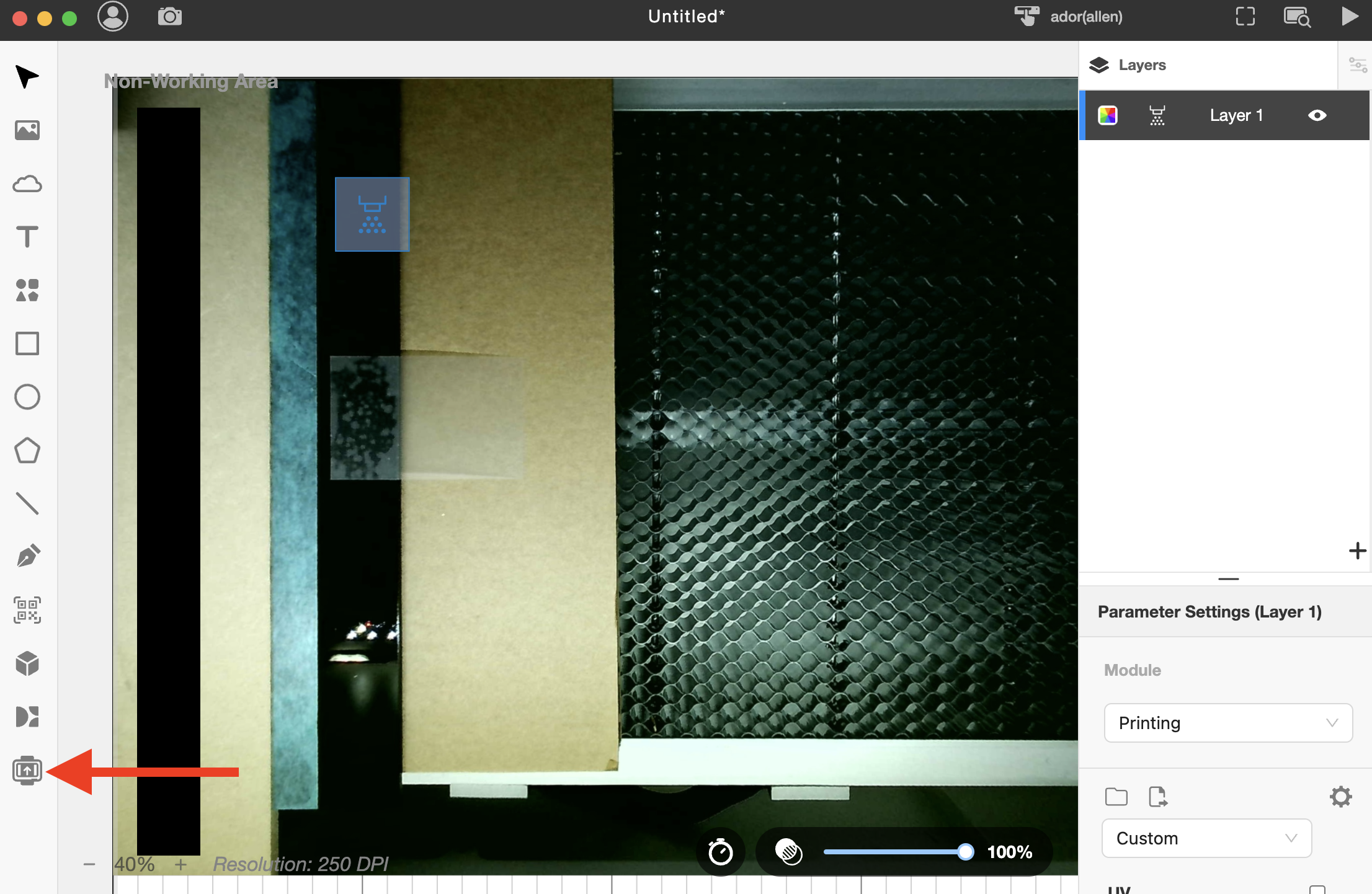

Trinn 20

Åpne innstillingene for gjennomgangstrykk.

Forklaring av hver innstilling

	1. Objektlengde
	2. Arbeidsområde (høyde)
	3. Referanselag
	4. Styringsmerke

1. Objektlengde

Objektlengde er lengden på designet eller den importerte filen målt av programvaren.

2. Arbeidsområde (høyde)

Arbeidsområde (høyde) er lengden på hver graveringsseksjon.
Innstillingsområdet kan settes fra minimum 120 mm til maksimum 240 mm.
Se eksemplene nedenfor for detaljer.

Eksempel 1

Hvis objektet ditt er 300 mm langt, vil en innstilling av arbeidsområdet til 240 mm kreve to graveringer, mens én gravering bare kan fullføre opptil 240 mm arbeid.
Derfor vil resten, altså 60 mm, bli fullført i den andre seksjonen/graveringen.
(Dette er bare et konsept; den faktiske graveringslengden vil avhenge av hvor objektet er plassert i Beam Studio.)

Eksempel 2

Hvis objektet ditt er 300 mm langt, vil en innstilling av arbeidsområdet til 120 mm kreve tre graveringer, mens én gravering bare kan fullføre opptil 120 mm arbeid.

3. Referanselag

Referanselag er et verktøy som automatisk oppretter forskjellige lag basert på antall seksjoner du har etter eksport til arbeidsområdet.

Eksempel

Hvis objektet ditt er 300 mm langt, vil en innstilling av arbeidsområdet til 120 mm kreve tre graveringer, så du vil ha tre seksjoner, noe som indikerer tre lag, og du vil se at de forskjellige lagene vil gravere forskjellige deler av objektet.

Innstillinger for gjennomgangsgravering	Automatisk opprettede lag

4. Føringsmerke

Føringsmerke er et verktøy som brukes for å matche sluttlinjene mellom hver del av graveringen.
Dette verktøyet vil faktisk gravere to sirkler, hvor halvparten av sirkelen må være utenfor materialet ditt.
Etter den første graveringen kan du bruke den indre halvsirkelen på objektet ditt til å justere den ytre halvdelen. Denne artikkelen vil senere forklare hvordan du bruker disse sirklene. Vennligst fortsett å lese.

Ytterligere innstillinger for føringsmerket

1. Diameter

Diameterinnstillingen angir størrelsen på sirklene, og standardverdien er 40 mm.

Diameter satt til 40 mm	Diameter satt til 20 mm

2. X-koordinat

X-koordinatinnstillingen bestemmer plasseringen av de to sirklene, avhengig av størrelsen på materialet ditt. Standardverdien er 390 mm.

X-koordinat satt til 0 mm	X-koordinat satt til 300 mm

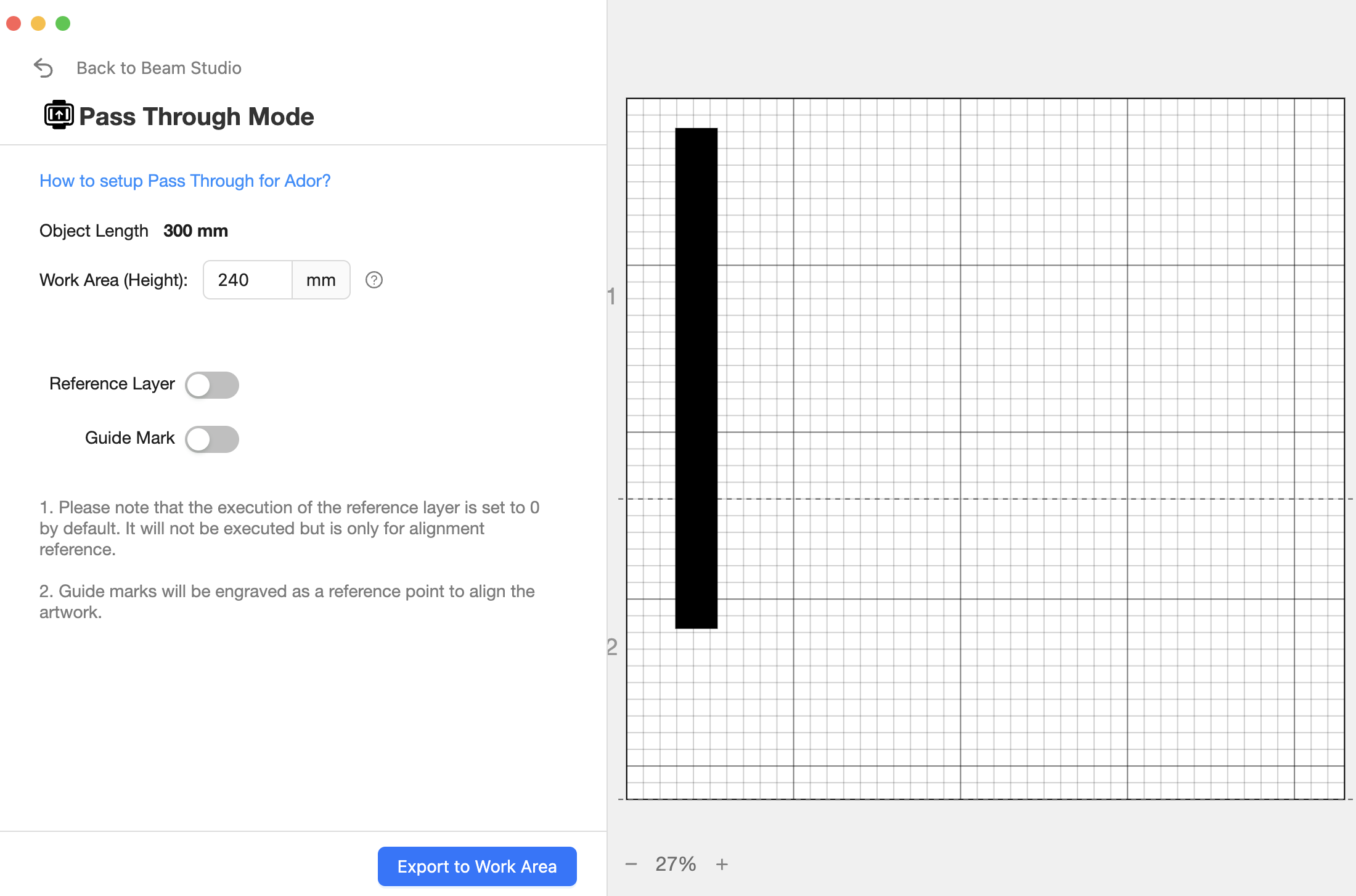

Trinn 21

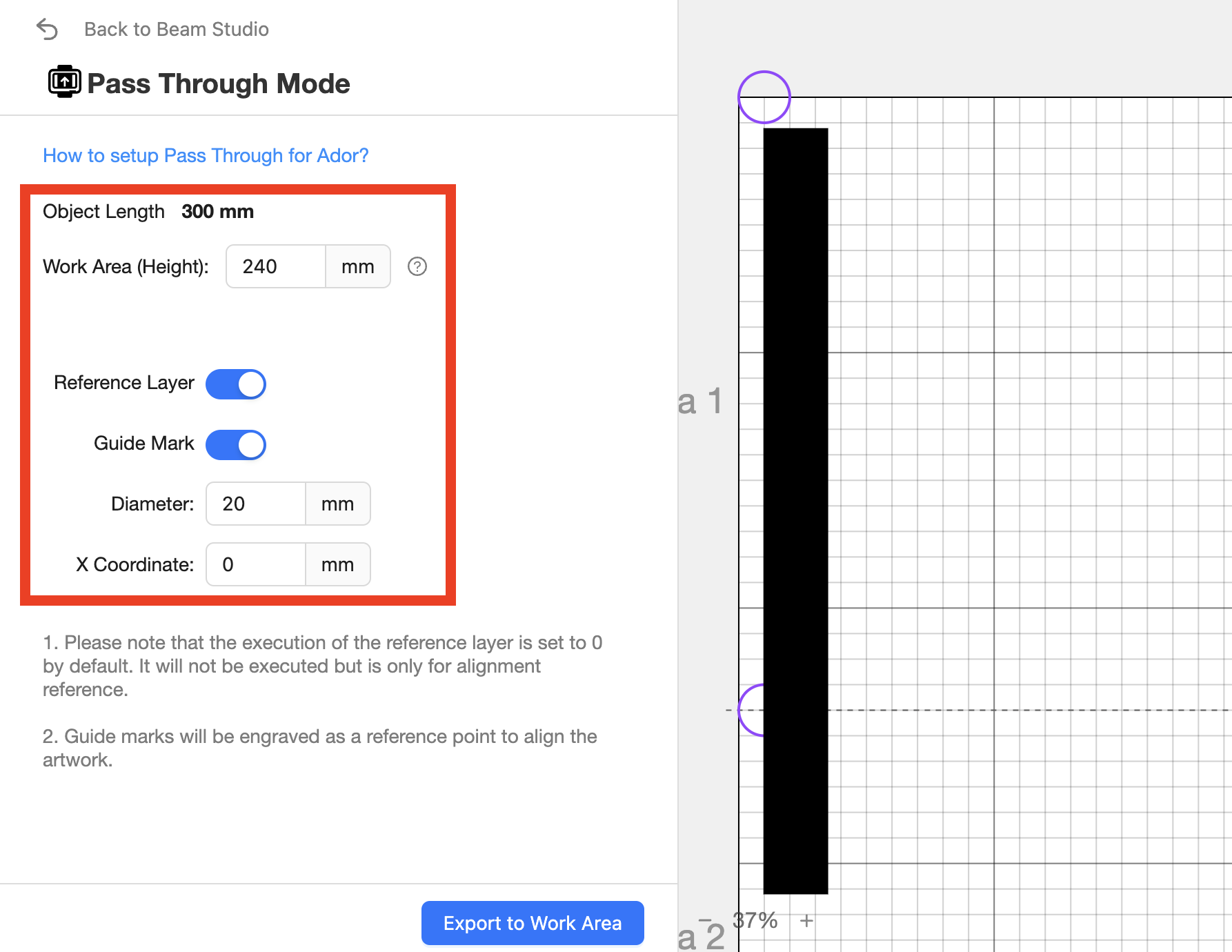

Endre gjennomtrykksinnstillingene om nødvendig basert på ditt design eller fil.
Hvis du følger vårt eksempel, kan du bruke innstillingene nedenfor for å gravere rektangelet.

Trinn 22

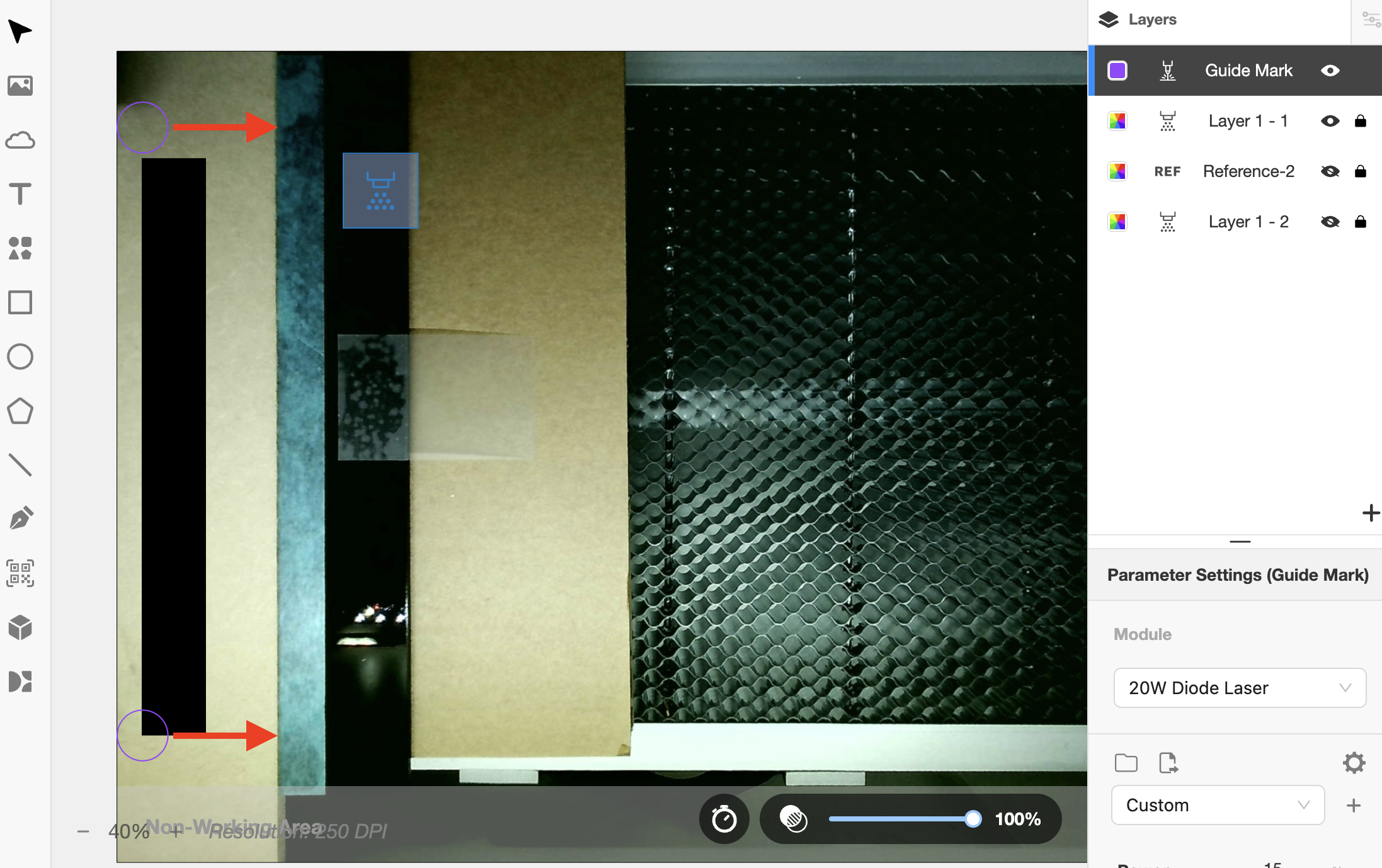

Etter eksportering vil du se de automatisk opprettede lagene og de to sirklene.

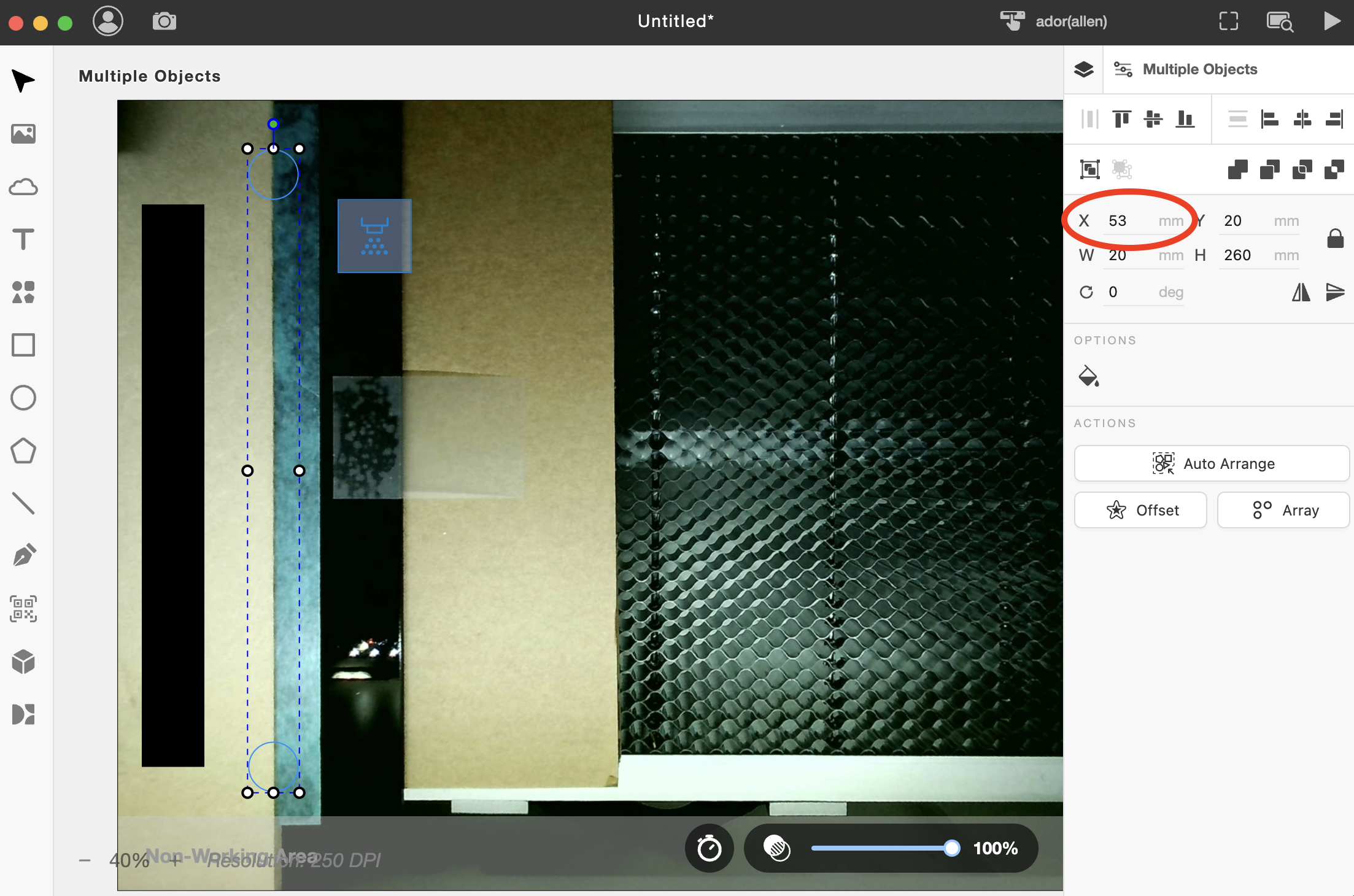

Flytt sirklene slik at halvparten er på materialet og den andre halvparten er på tapen.
(Det anbefales å endre X-aksen for å flytte sirklene.)

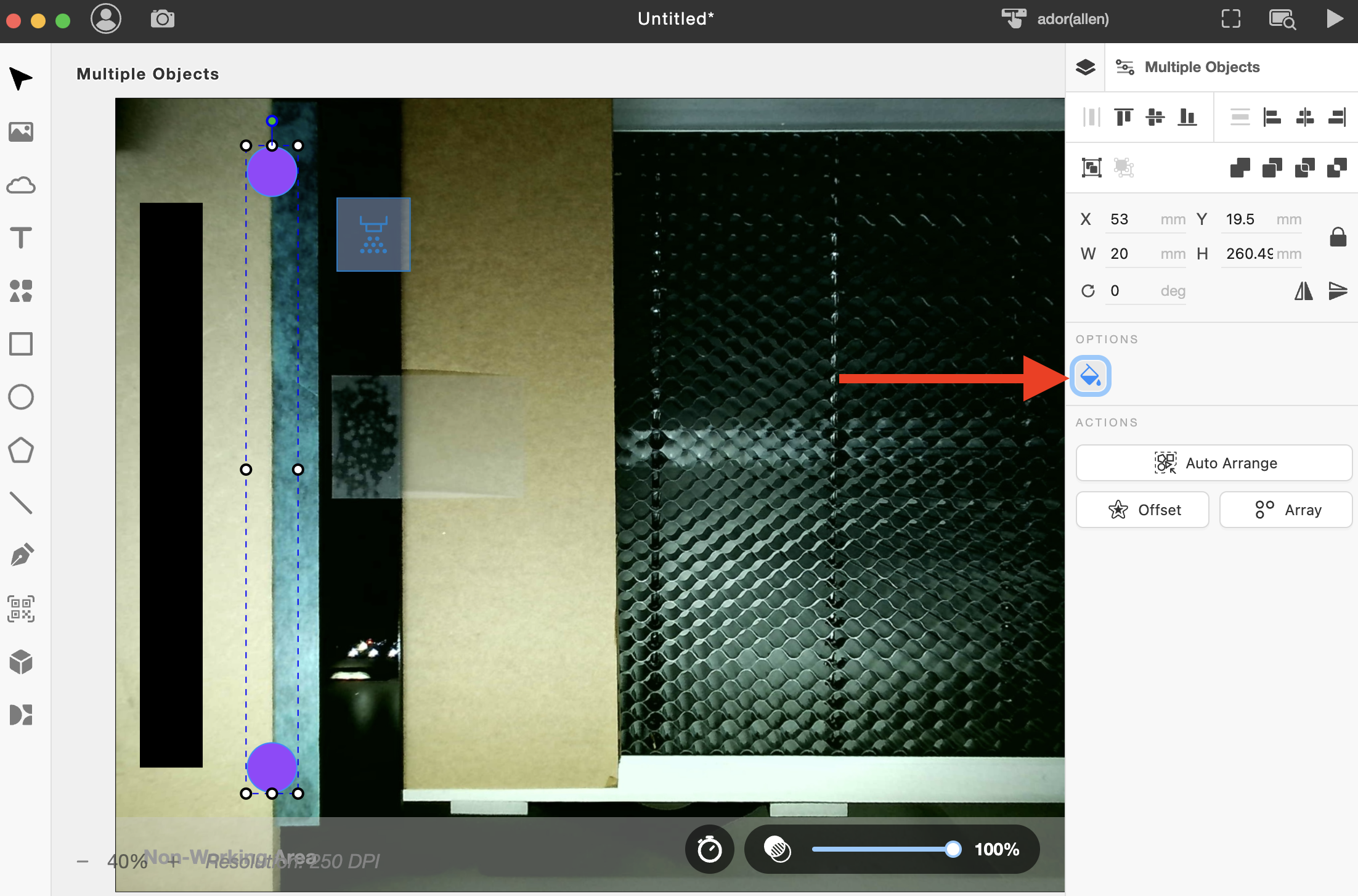

Fyll sirklene.
(Hvis sirklene ikke er fylt, kan de være for tynne og ikke synlige etter utskrift.)

Trinn 23

Angi parametere basert på materialet ditt, og pass på å endre parameterne i alle lag.

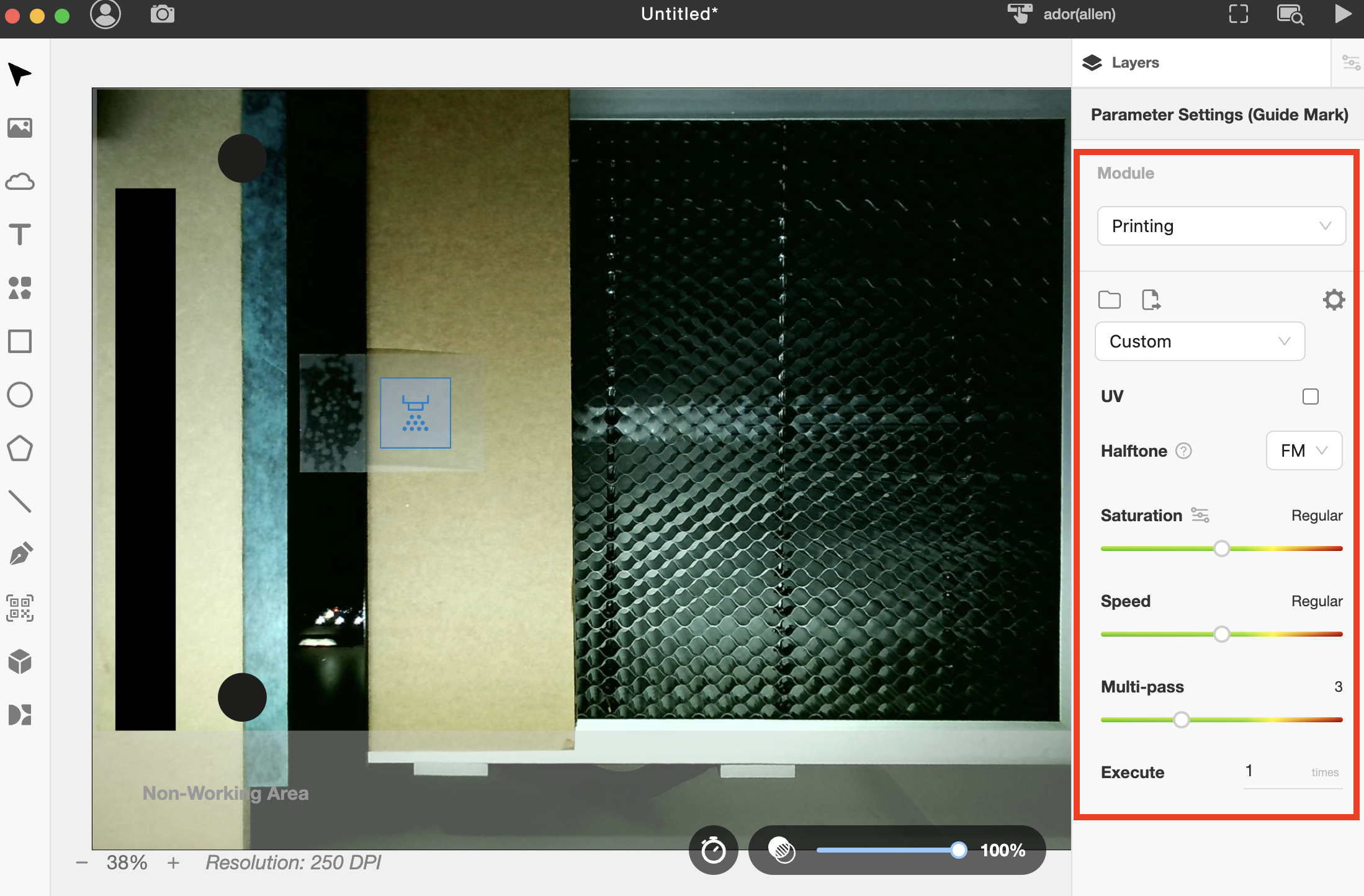

Screenshot 2024-07-12 at 3.54.24 PM.png

Aktiver kun Lag 1 og Veiledningmerket. Skjul de andre, da de vil bli skrevet ut senere.

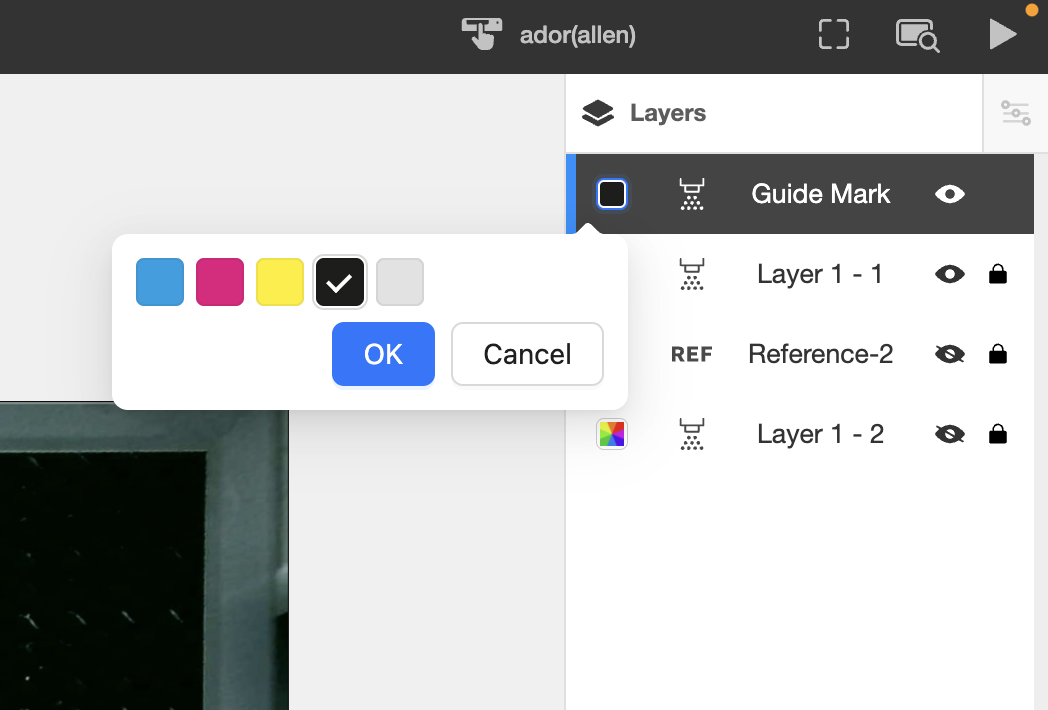

I dette eksemplet har jeg endret alle lagene til ett enkelt fargelag i svart.

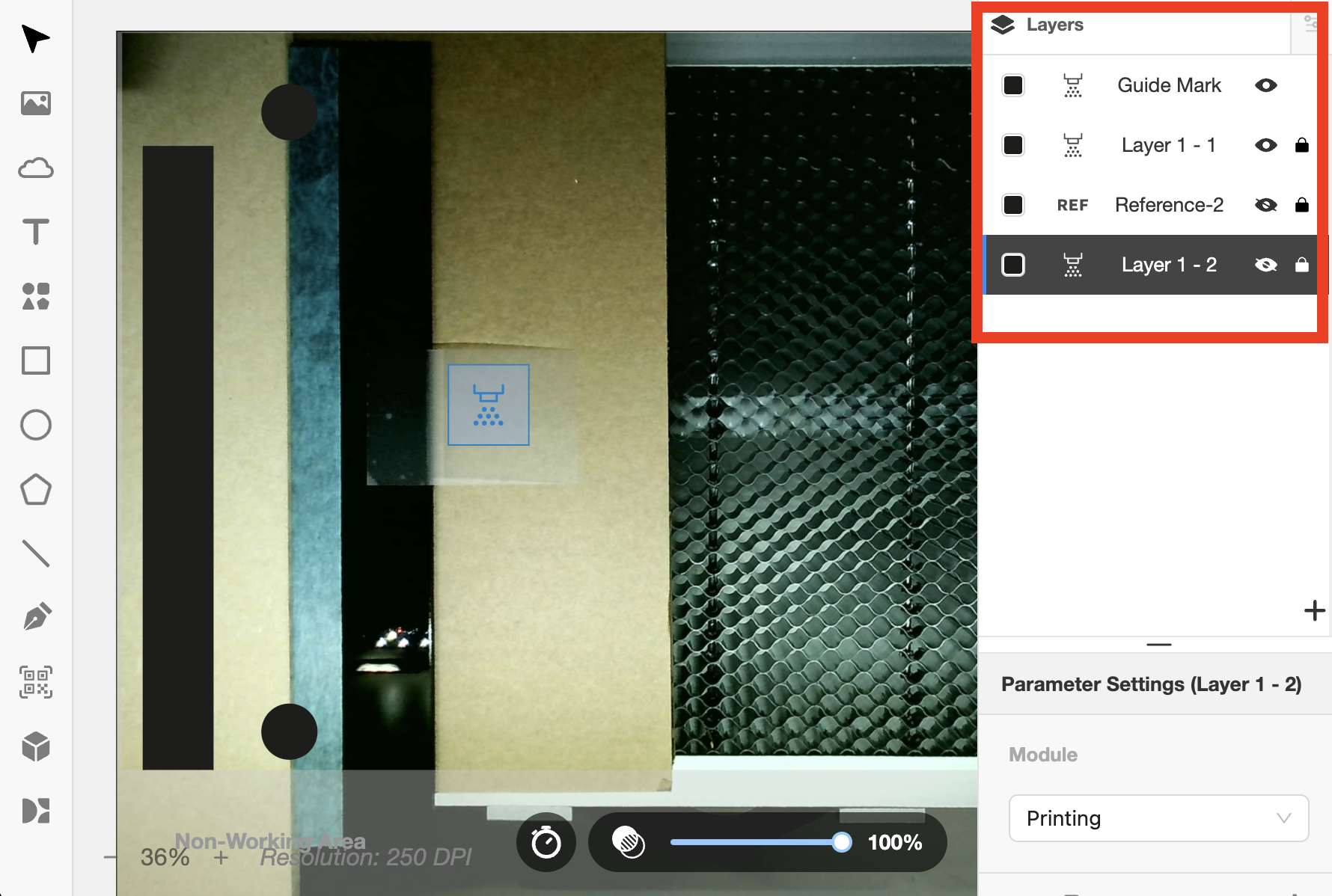

Screenshot 2024-07-12 at 4.06.10 PM.png

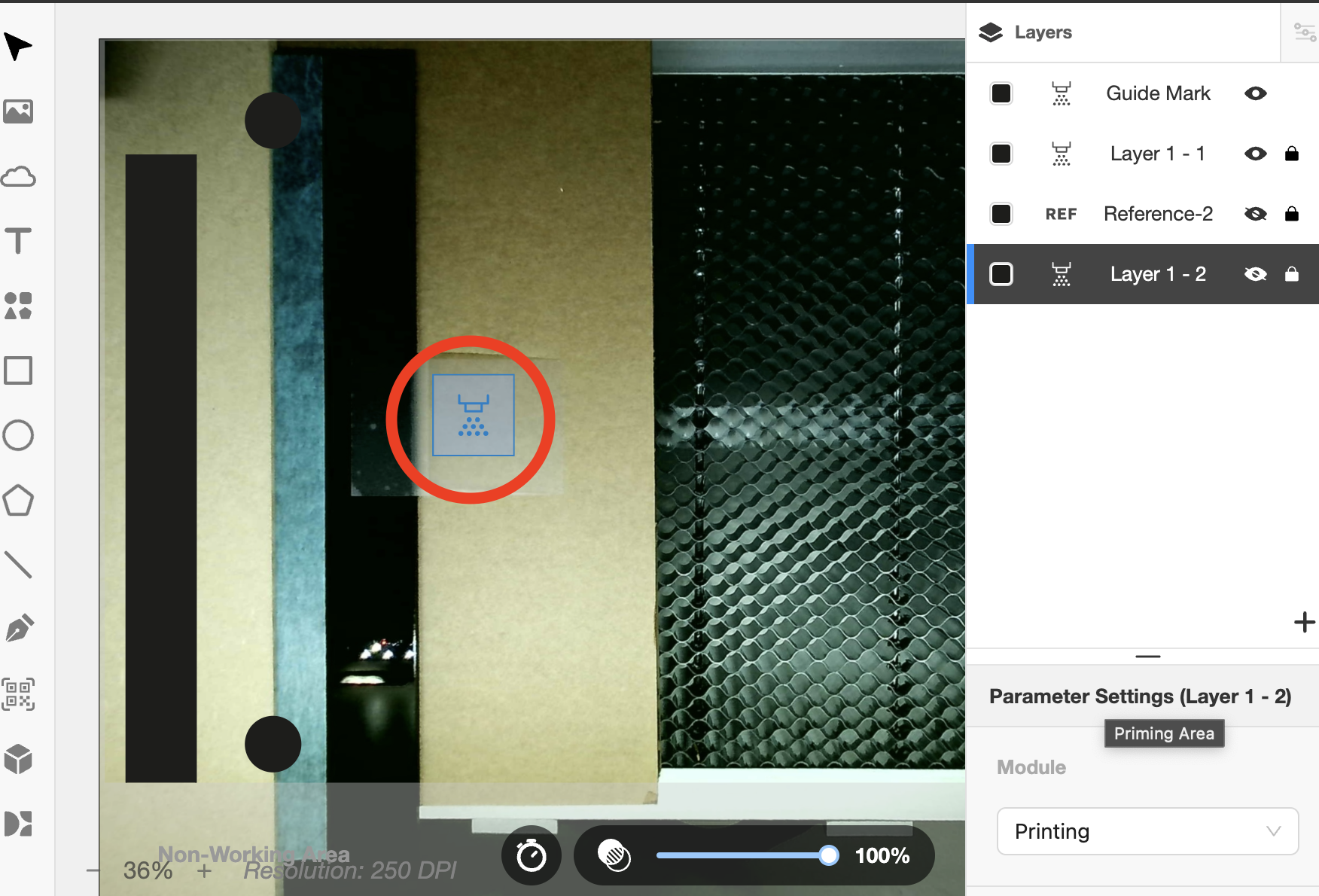

Plasser det forhåndsbehandlede området der klistremerket skal være.

Screenshot 2024-07-12 at 4.07.01 PM.png

Trinn 24

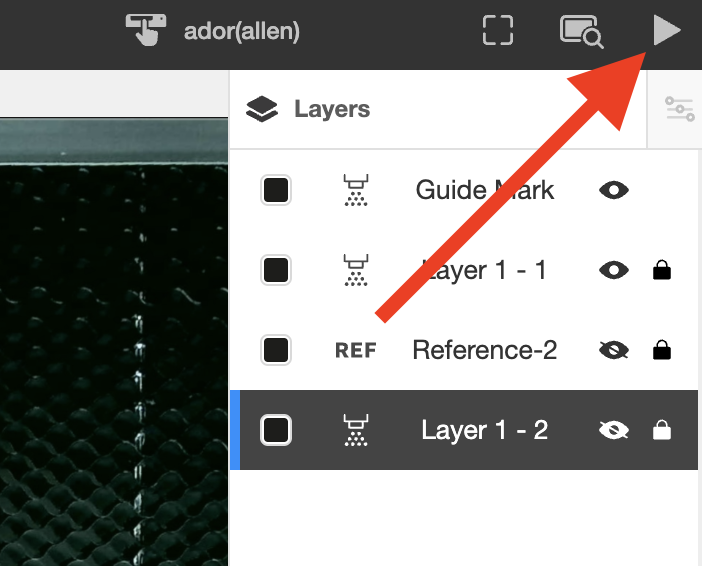

Start oppgaven.
(Sørg for at kun Lag 1 og Føringsmerket er aktivert. De andre må være skjult.)

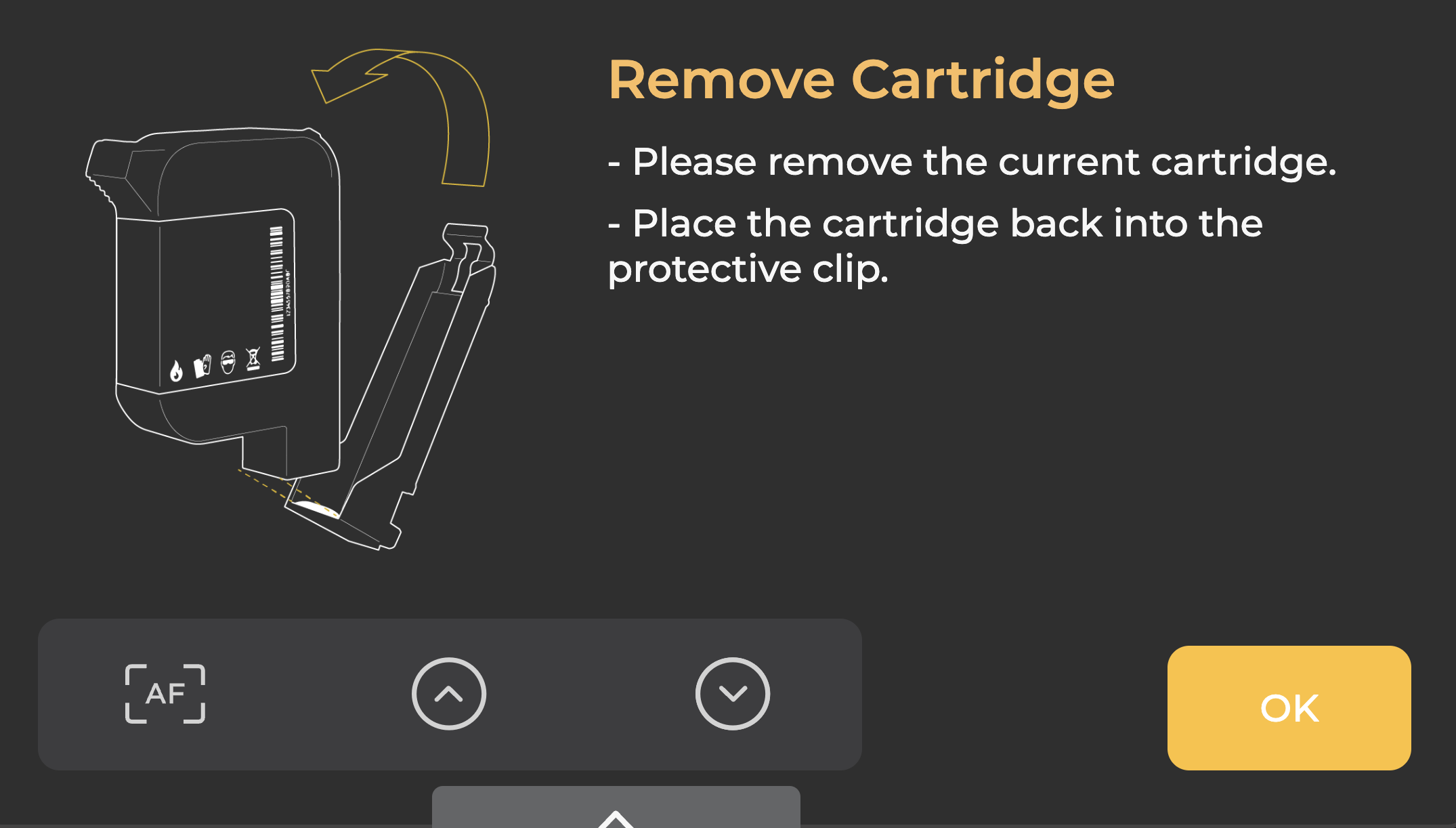

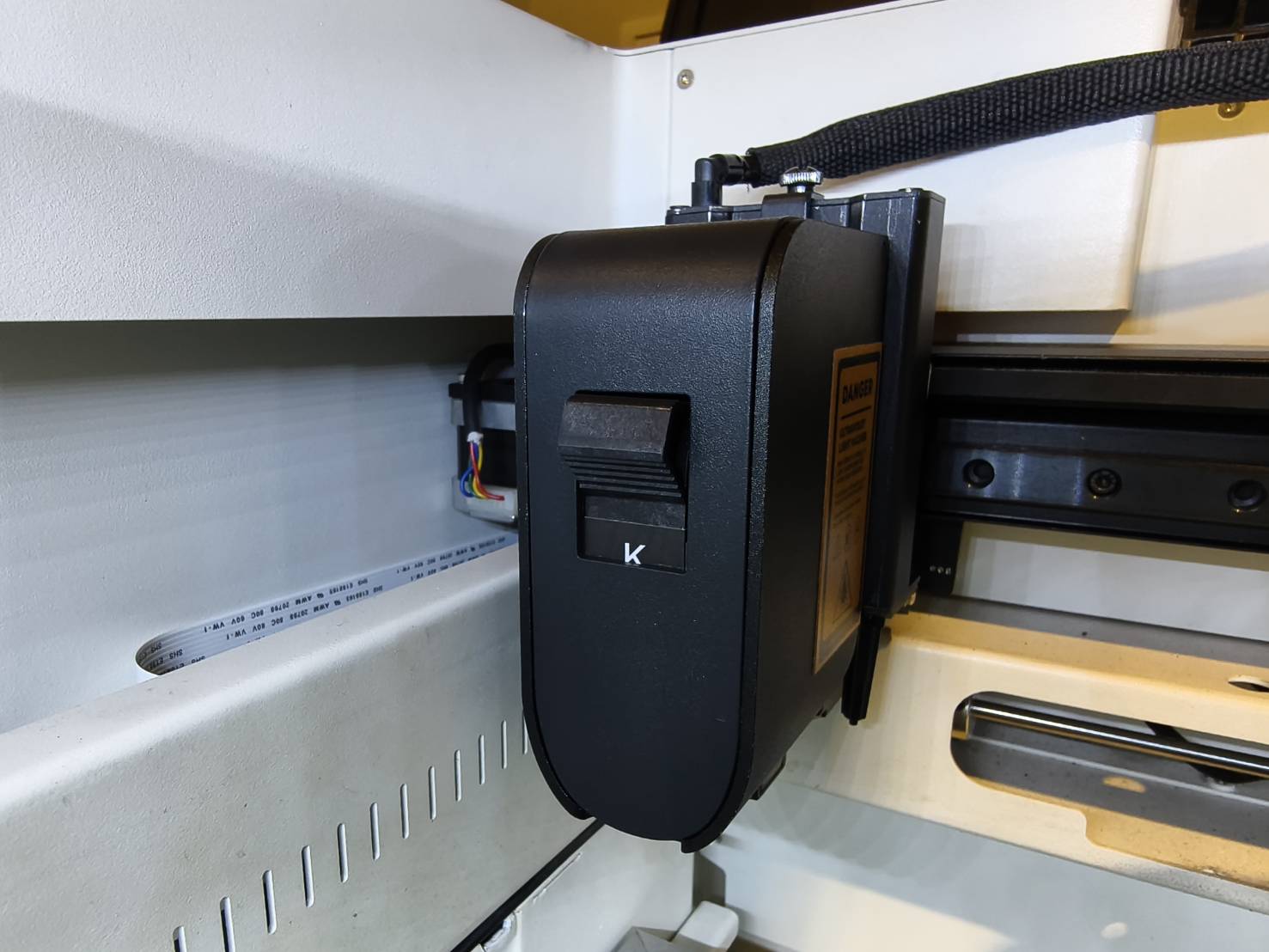

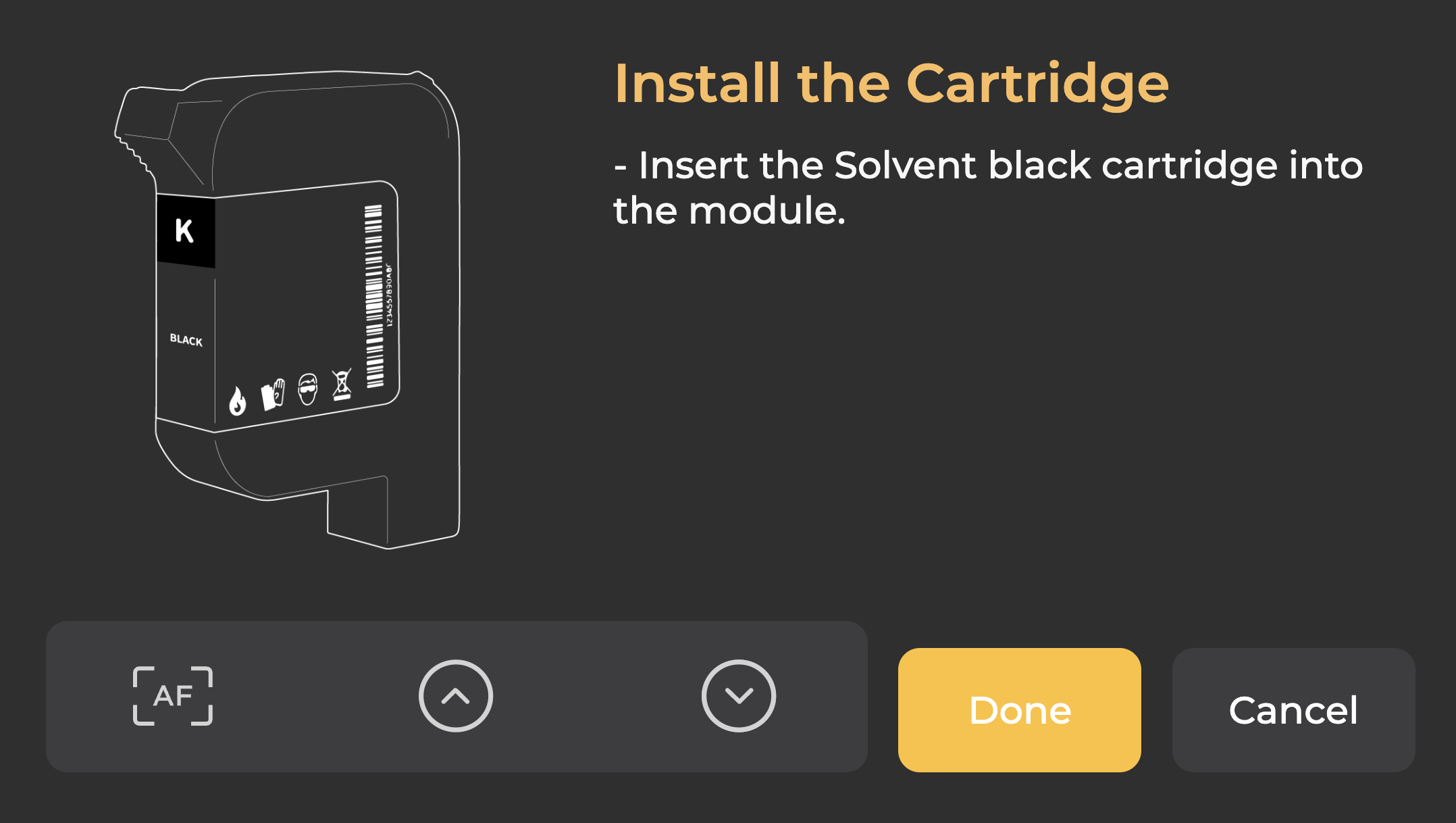

Etter at du starter oppgaven, kan du bli bedt om å bytte fargepatron flere ganger til oppgaven er fullført. Følg instruksjonene på maskinens berøringsskjerm.

Trinn 25

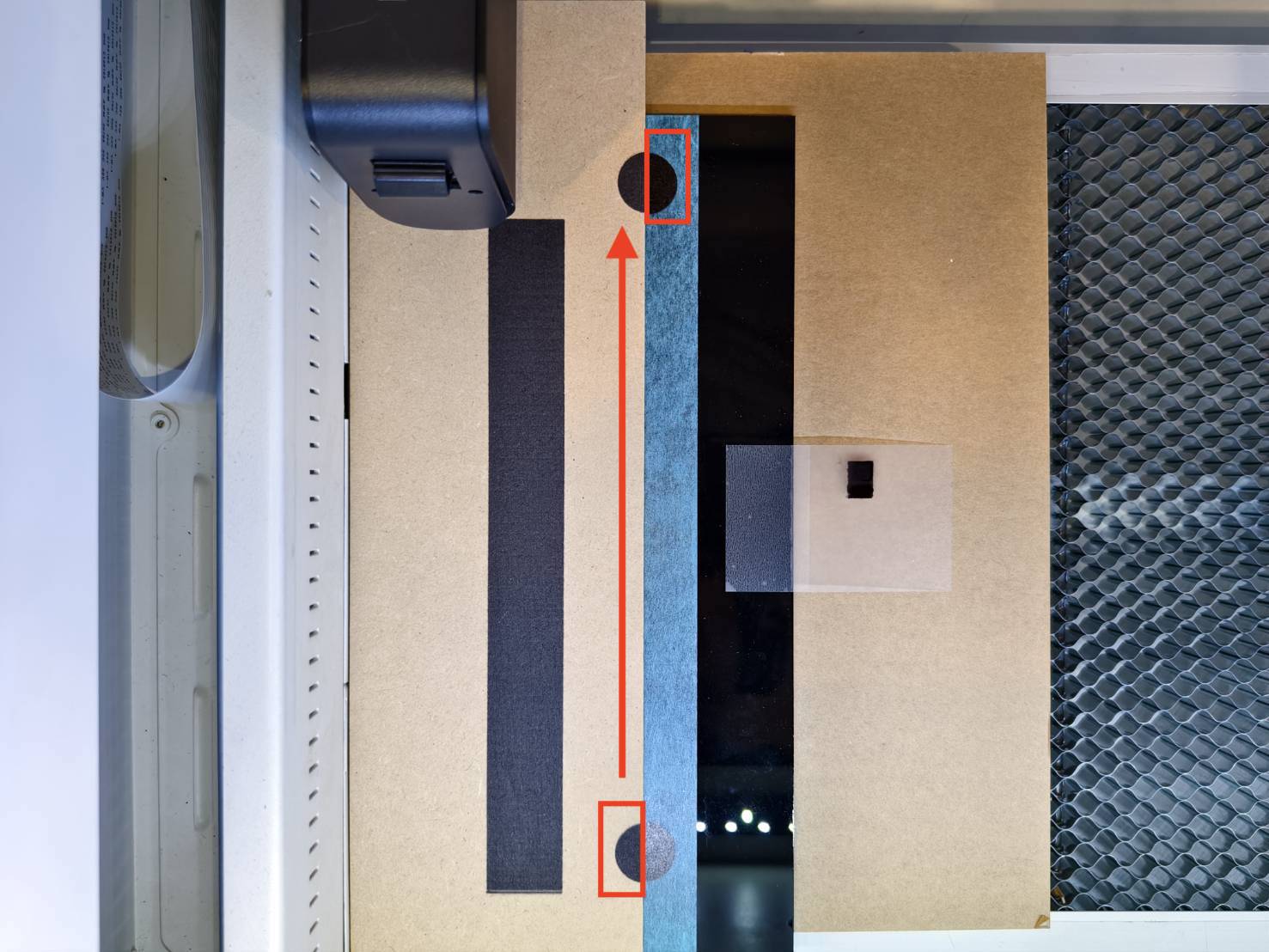

Etter den første graveringen, flytt materialet ditt slik at den nedre halvsirkelen på materialet er på linje med den øvre halvsirkelen på tapen.
Hold tapen mens du flytter materialet for å unngå at posisjonen endres.

Trinn 26

Pass på at materialet ligger flatt. Hvis det vipper, anbefales det å bruke en tung gjenstand eller tape for å feste det på plass.
I dette eksemplet er tapen påført.

Vær forsiktig med at bruk av en gjenstand kan blokkere laserhodes bane, så det er bedre å bruke mindre gjenstander.

Objekt	Tape

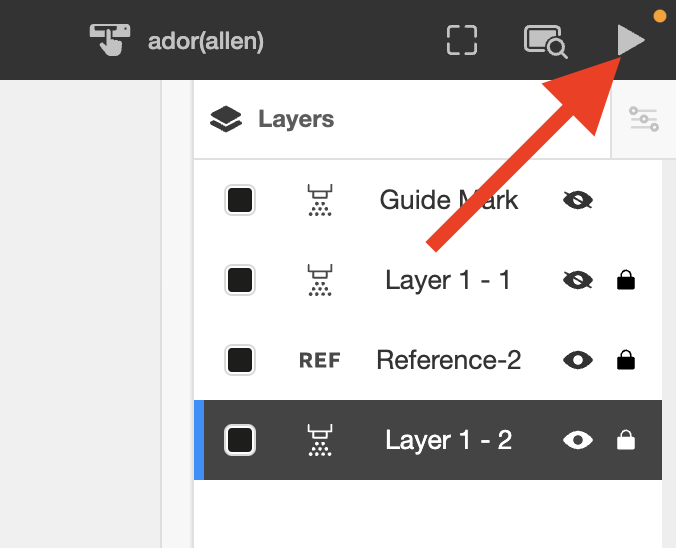

Trinn 27

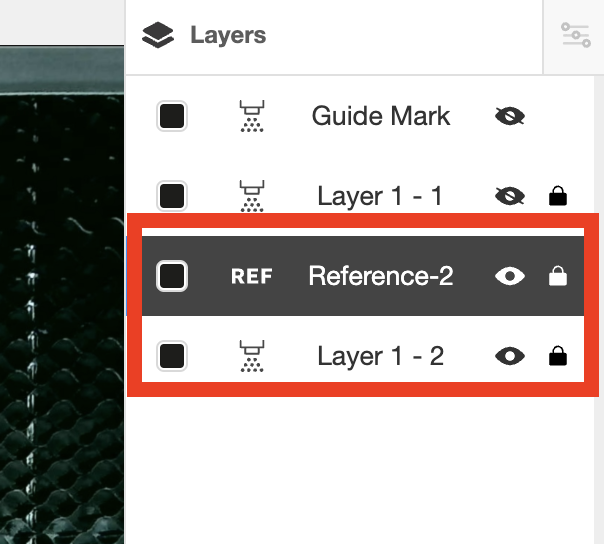

Ettersom det første laget og guidemerket er skrevet ut, må vi fortsette med å skrive ut det andre laget. Derfor må du manuelt deaktivere det ferdige laget og aktivere det neste laget. Veiledningmerkeslaget vil kun bli deaktivert ved den siste utskriften.

Hvis du følger vårt eksempel, vennligst sjekk følgende:

Skjul det første laget siden den delen er fullført.
Veiledningmerkeslaget vil kun bli deaktivert ved din siste gravering.
I dette eksemplet kreves det kun to graveringer, så Veiledningmerkeslaget vil bli deaktivert ved den andre graveringen.
Aktiver det andre laget for den andre utskriften, som er det siste laget i dette eksemplet.
Referanselaget har slutten av det første laget, så det kan brukes til justering mellom lagene; det har ingen utdata satt i parameterne, så aktivering av det eller ikke vil ikke påvirke oppgaven.

Trinn 28

Start oppgaven på nytt.

Etter at du starter oppgaven, kan du bli bedt om å bytte fargepatron flere ganger til oppgaven er fullført. Vennligst følg instruksjonene på maskinens berøringsskjerm.

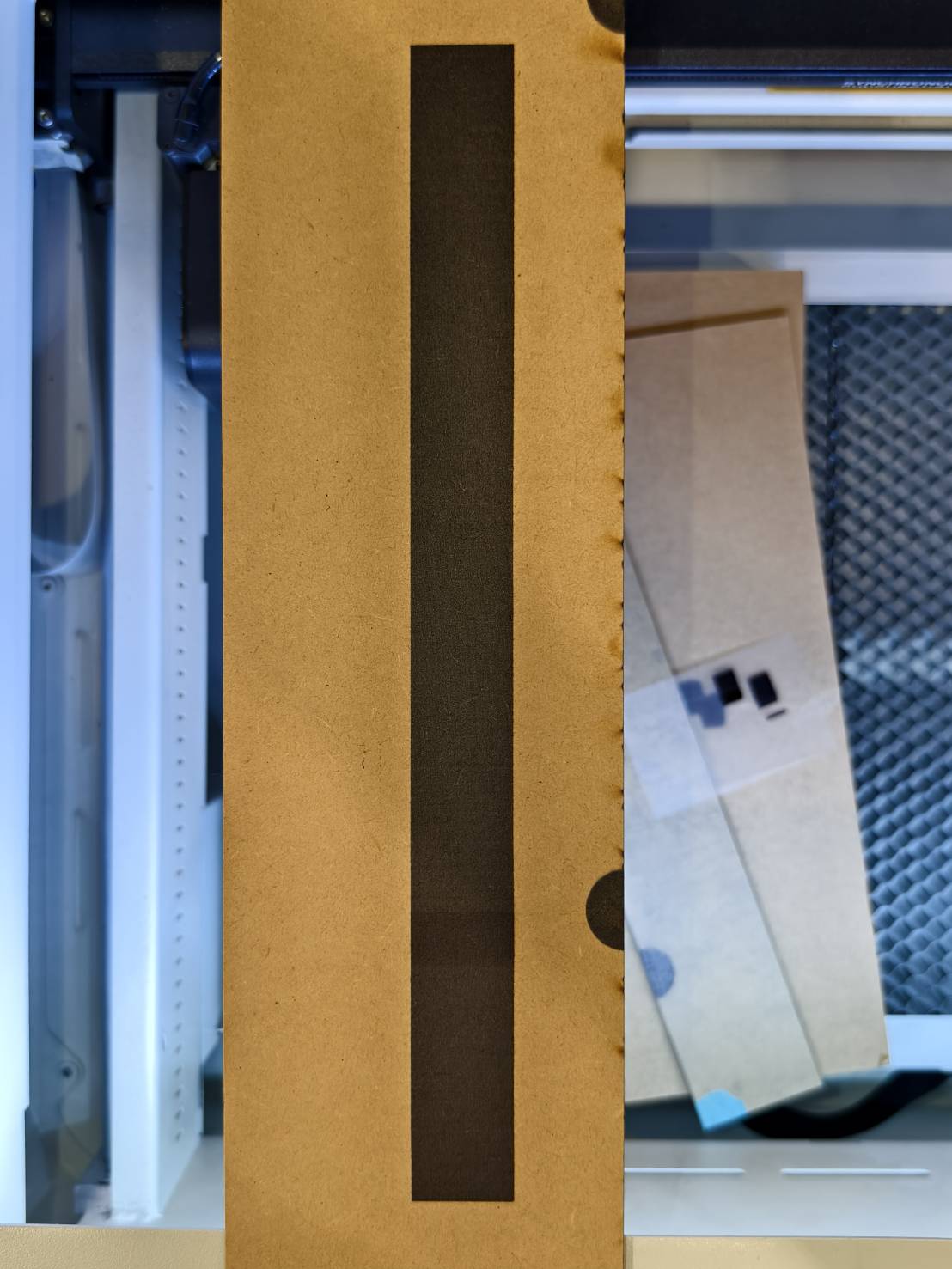

Trinn 29

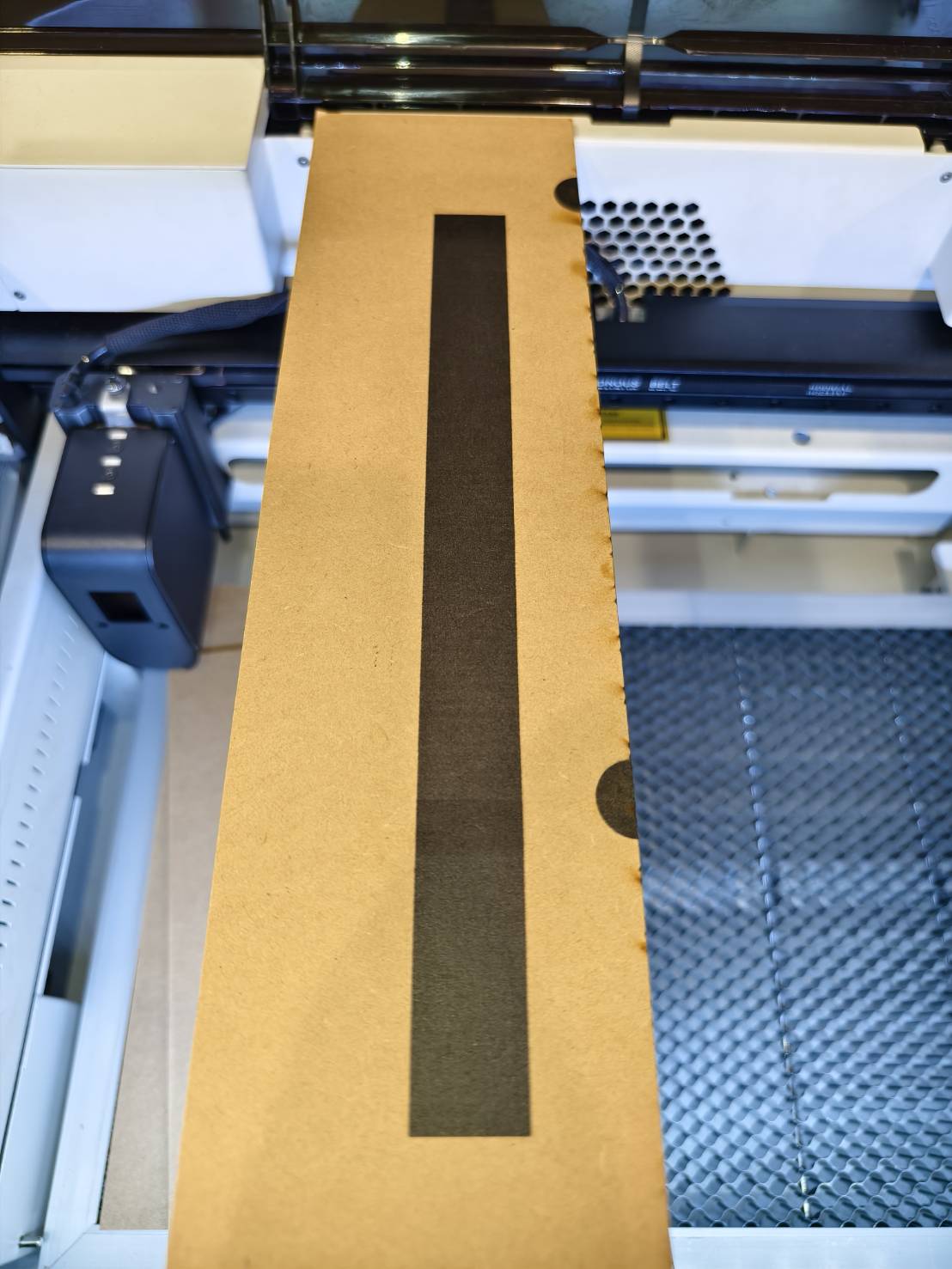

Kontroller resultatet.
