Beskrivelse

Denne artikkelen gir en omfattende, trinnvis veiledning for installasjon av Ador Extension Base og Rotary 2.0. Vennligst følg instruksjonene nedenfor for installasjonsprosessen.

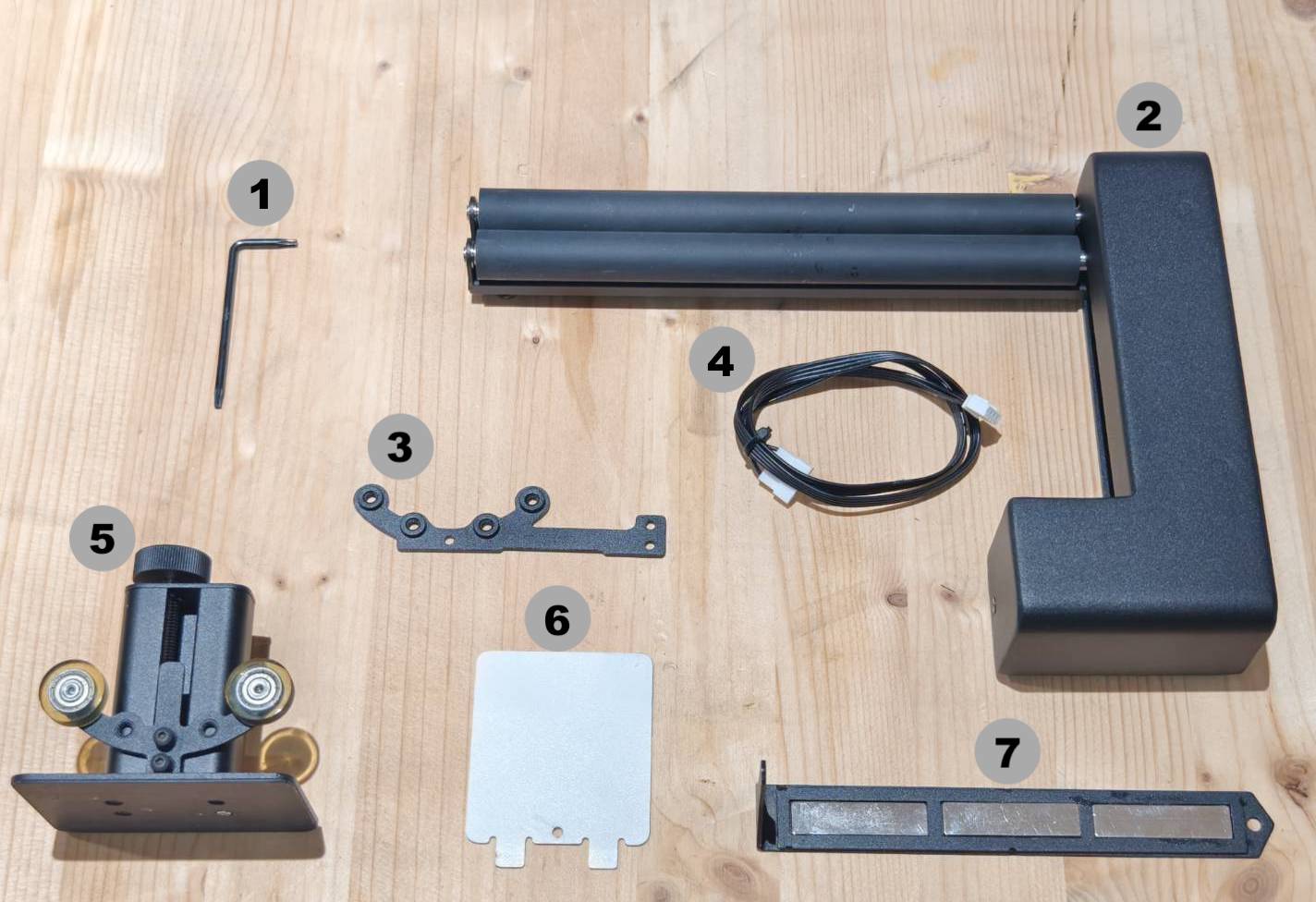

Utpakking

# Artikkel Antall
1 Unbrakonøkkel (2mm) 1 stk.
2 FLUX Rotary 2.0 1 stk.
3 Forlengelsesbrakett 1 stk.
4 7-pinners til 6-pinners tilkoblingskabel 1 stk.
5 Støttemodul 1 stk.
6 Forsprayplate (For bruk med utskriftsmodul) 1 stk.
7 Grensebrakett 1 stk.



Trinn 1

Fjern laser- eller utskriftsmodulen hvis du har installert noen.



Trinn 2

Fjern metallbasen til Ador.
Skru ut disse to skruene for å fjerne metallbasen.

Fjern metallbasen ved å løfte maskinen litt og ta ut basen direkte.



Trinn 3

Pakk ut forlengelsesbasen og fjern bikuben.

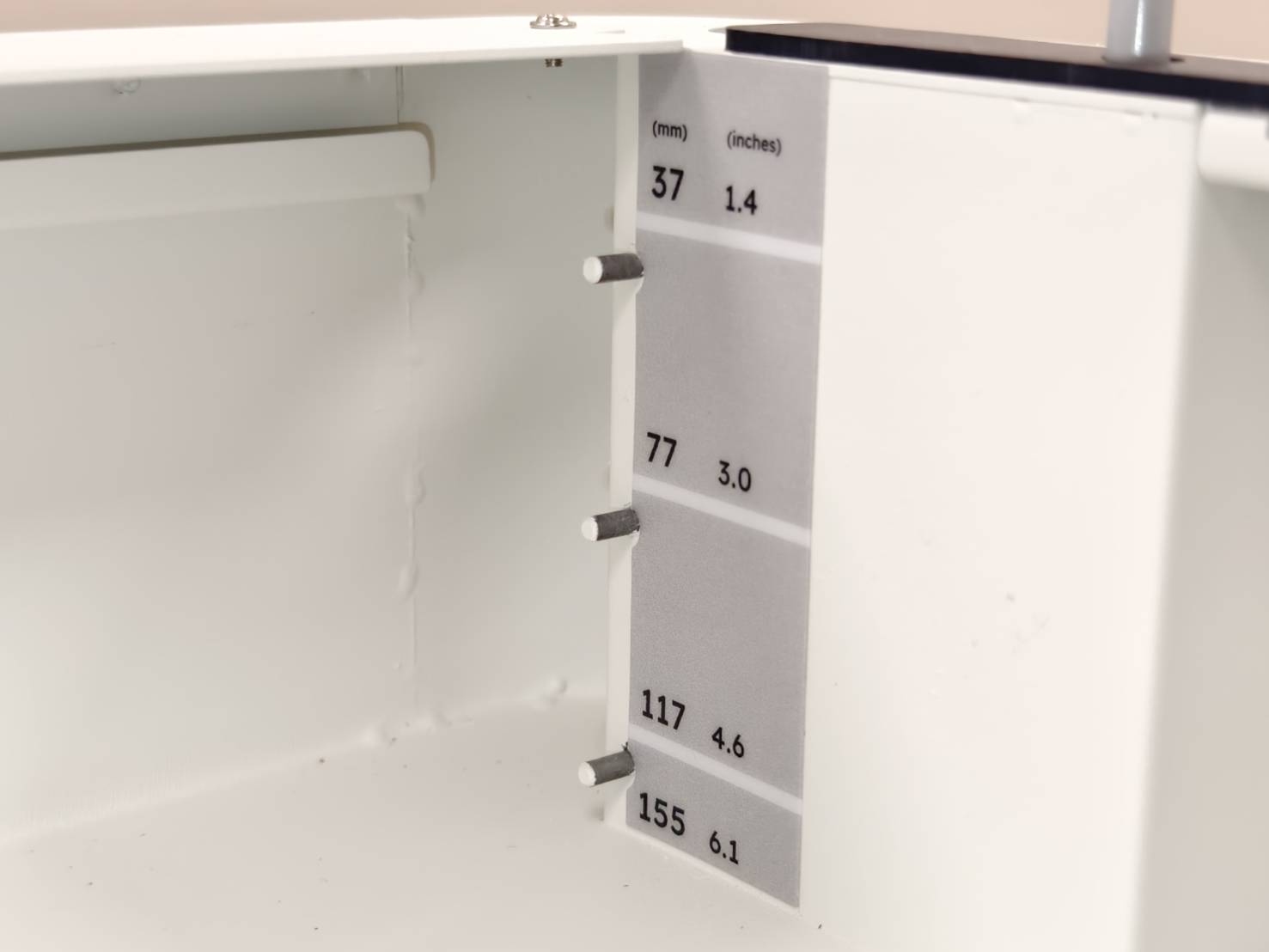

Finn objekthøydeindikatoren som er markert med rød sirkel. Plasser hele forlengelsesbasen på en flat overflate slik at når du står vendt mot basen, er objekthøydeindikatoren på høyre side.








Trinn 4

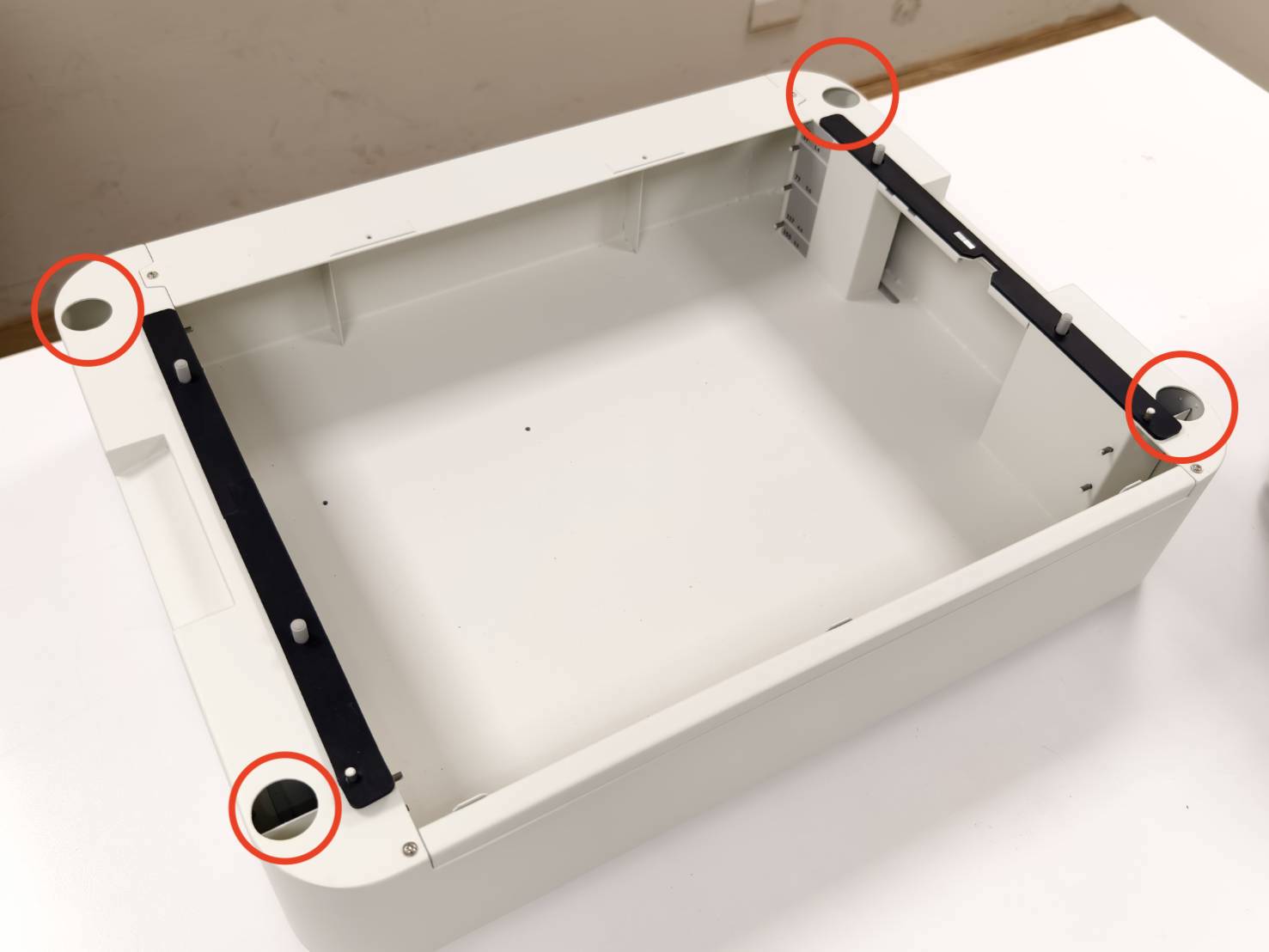

Løft maskinen og prøv å sette Adors gummiføtter inn i de fire åpningene for å montere maskinen og forlengelsesbasen. Pass på at venstre side av maskinen er på samme side som basekontrollkortet.

Gjennomgående versjon (ikke tilgjengelig i EU) Ikke-gjennomgående versjon





Trinn 5

Finn kabelen fra esken og sett 7-pinnsiden av kabelen på høyre side inn i maskinen. Kabelporten på maskinen er mellom toppen av basen og bunnen av maskinen.



  • Finn 7-pinnsiden av kabelen fra esken. (Pinnen i midten vil være tom.)



  • Finn kabelporten på høyre side av maskinen. Det anbefales sterkt å bruke et speil.
  • Sett inn kabelen, og forsikre deg om at retningen på kabelen er riktig.




  • Legg resten av kabelen midlertidig inn i åpningen.



Trinn 5

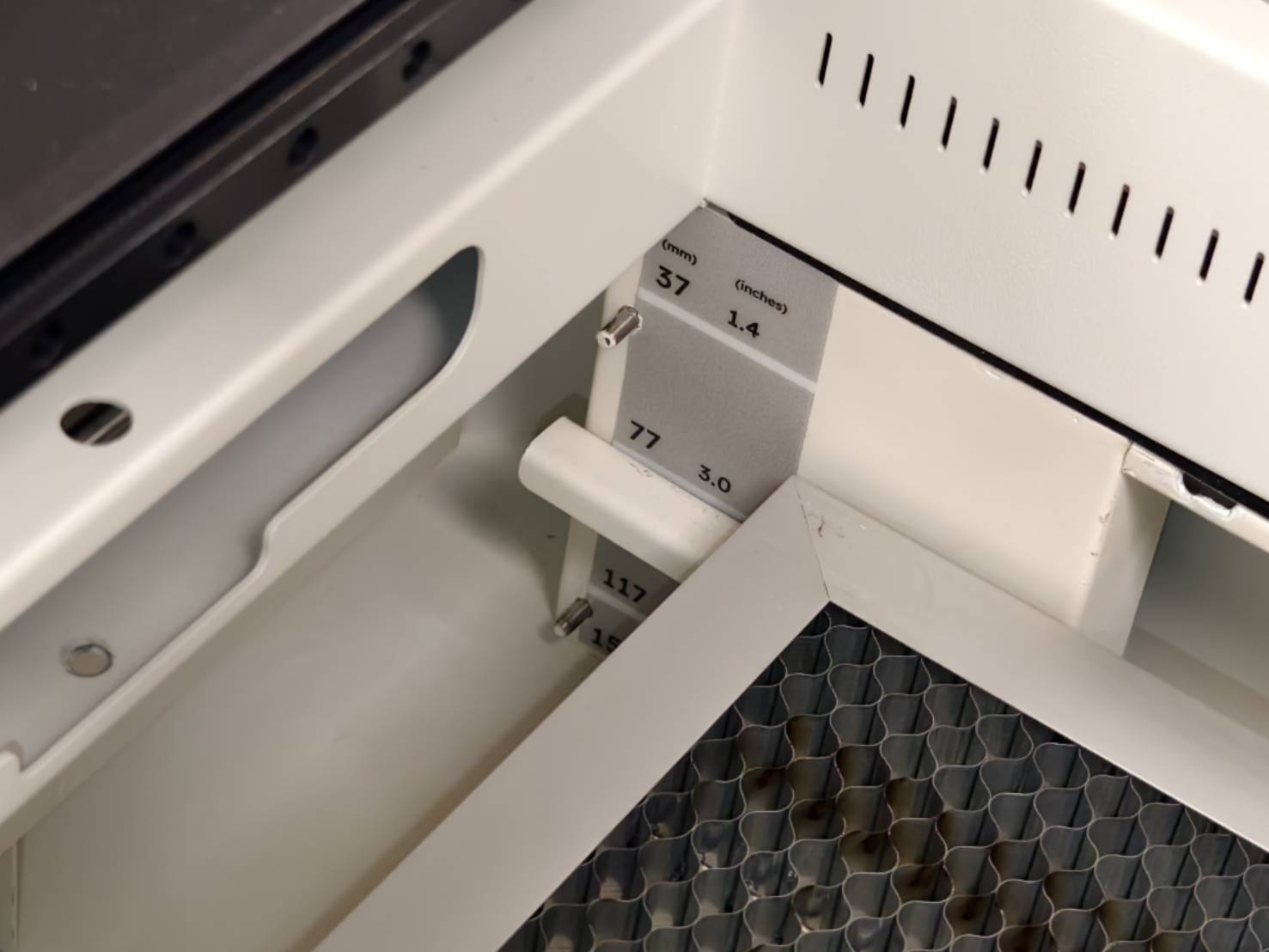

Installer bikuben i midtlaget.
Midtlaget dekker vanligvis et bredt spekter av objektstørrelser. Laget kan imidlertid endres fritt avhengig av den faktiske størrelsen på objektet ditt.

  • Det tilgjengelige størrelsesområdet for objektet er 3 mm - 140 mm.
  • For objekter mellom 3 mm og 5 mm er autofokusfunksjonen ikke tilgjengelig. Manuell fokusering er påkrevd.

Se lenken nedenfor for å lære hvordan du installerer bikuben riktig.
Ador - Installasjon av bikube



Trinn 6

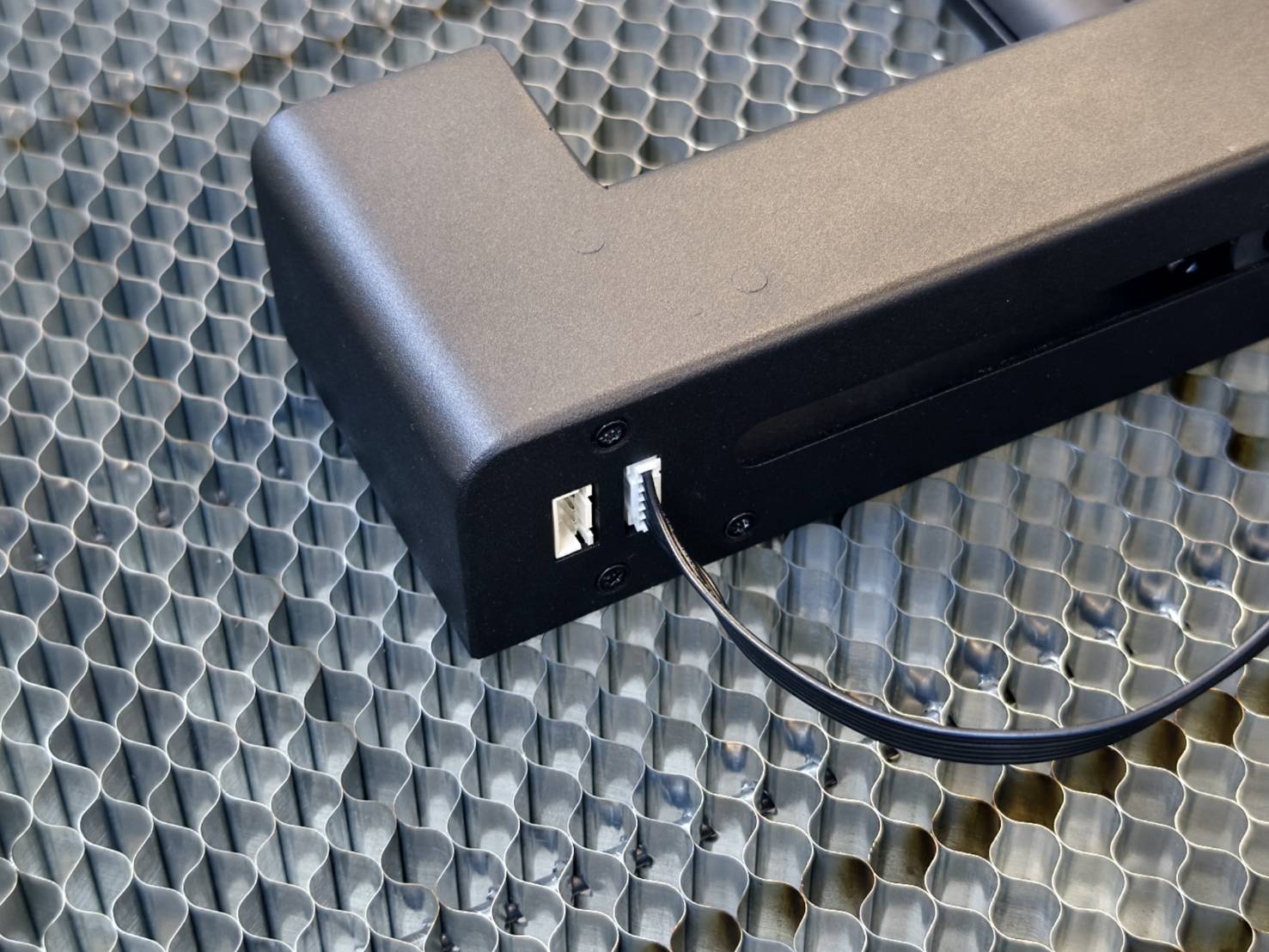

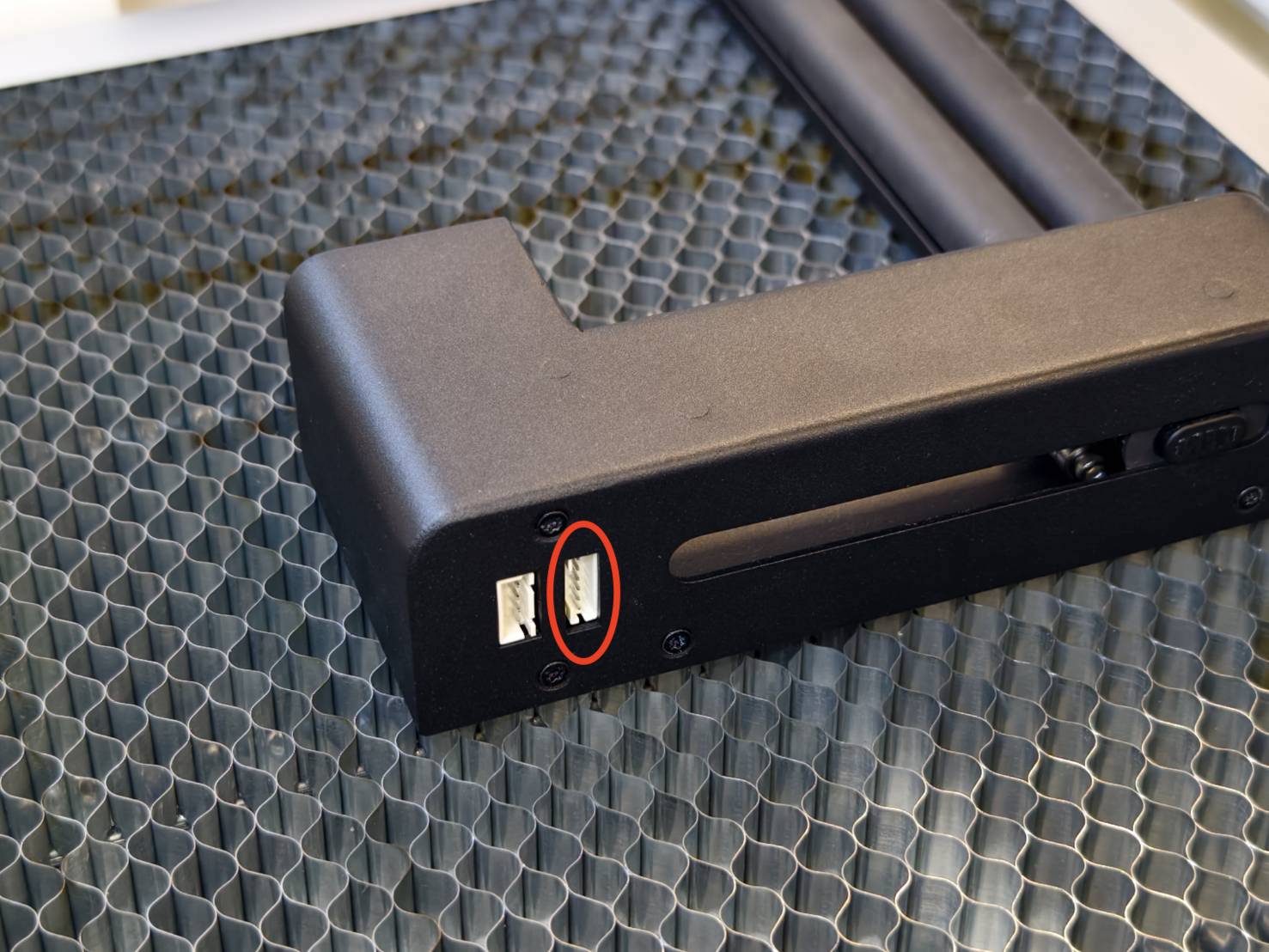

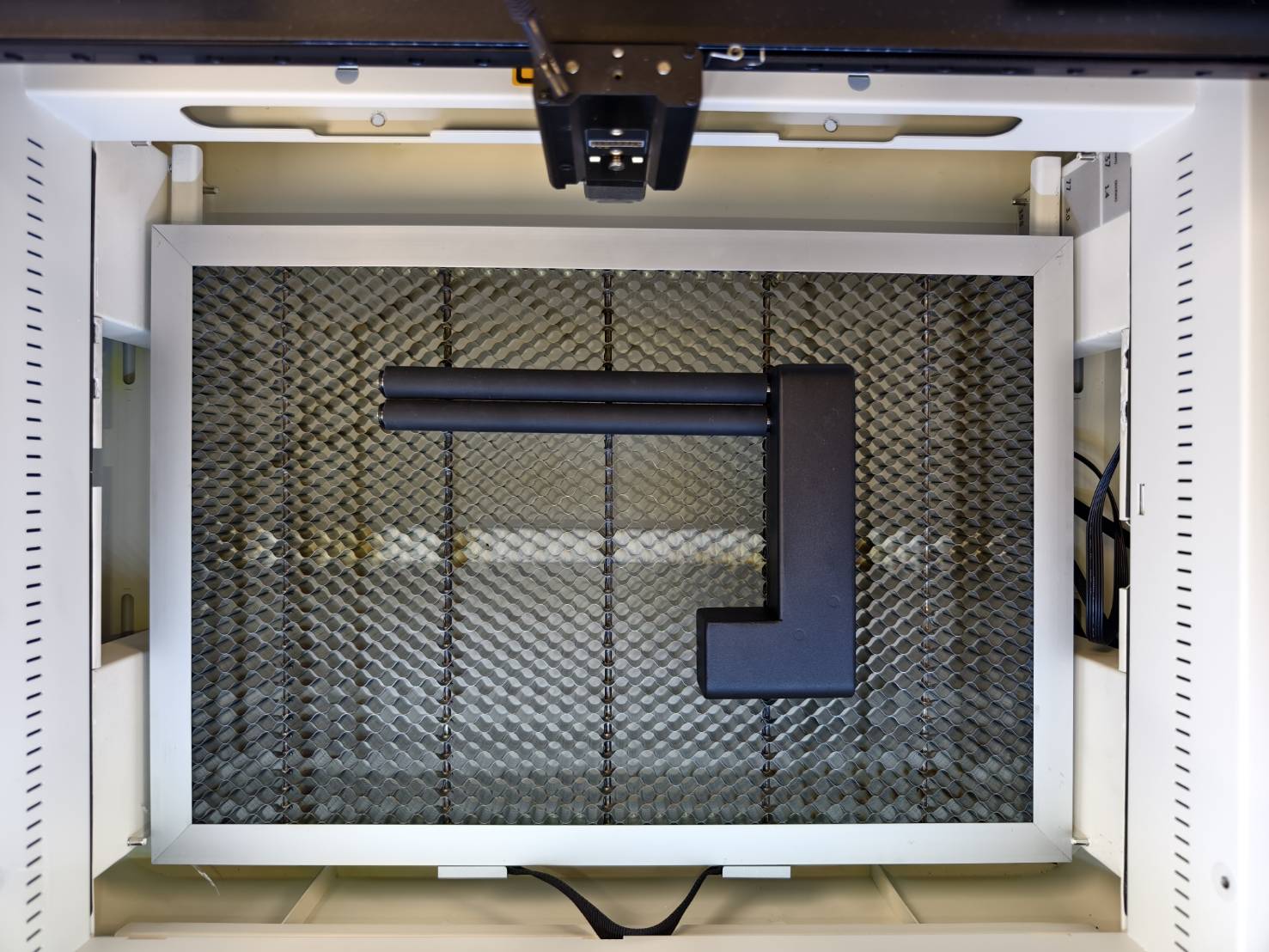

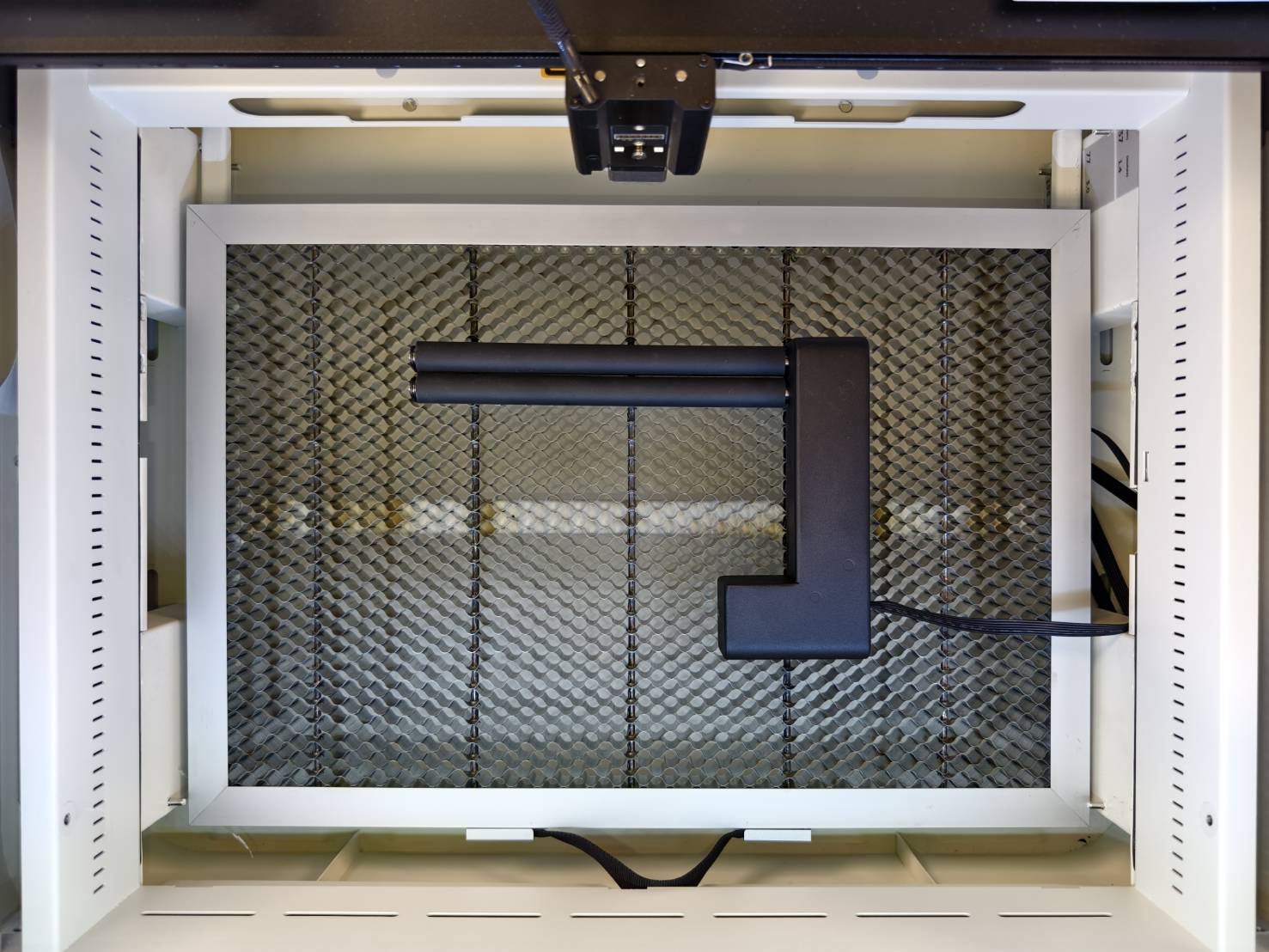

Plasser rotasjonsenheten i maskinen og sett inn kabelen i rotasjonsenheten.




Trinn 6.1

(Hopp til Trinn 7 hvis du ikke bruker utskriftsmodulen.)

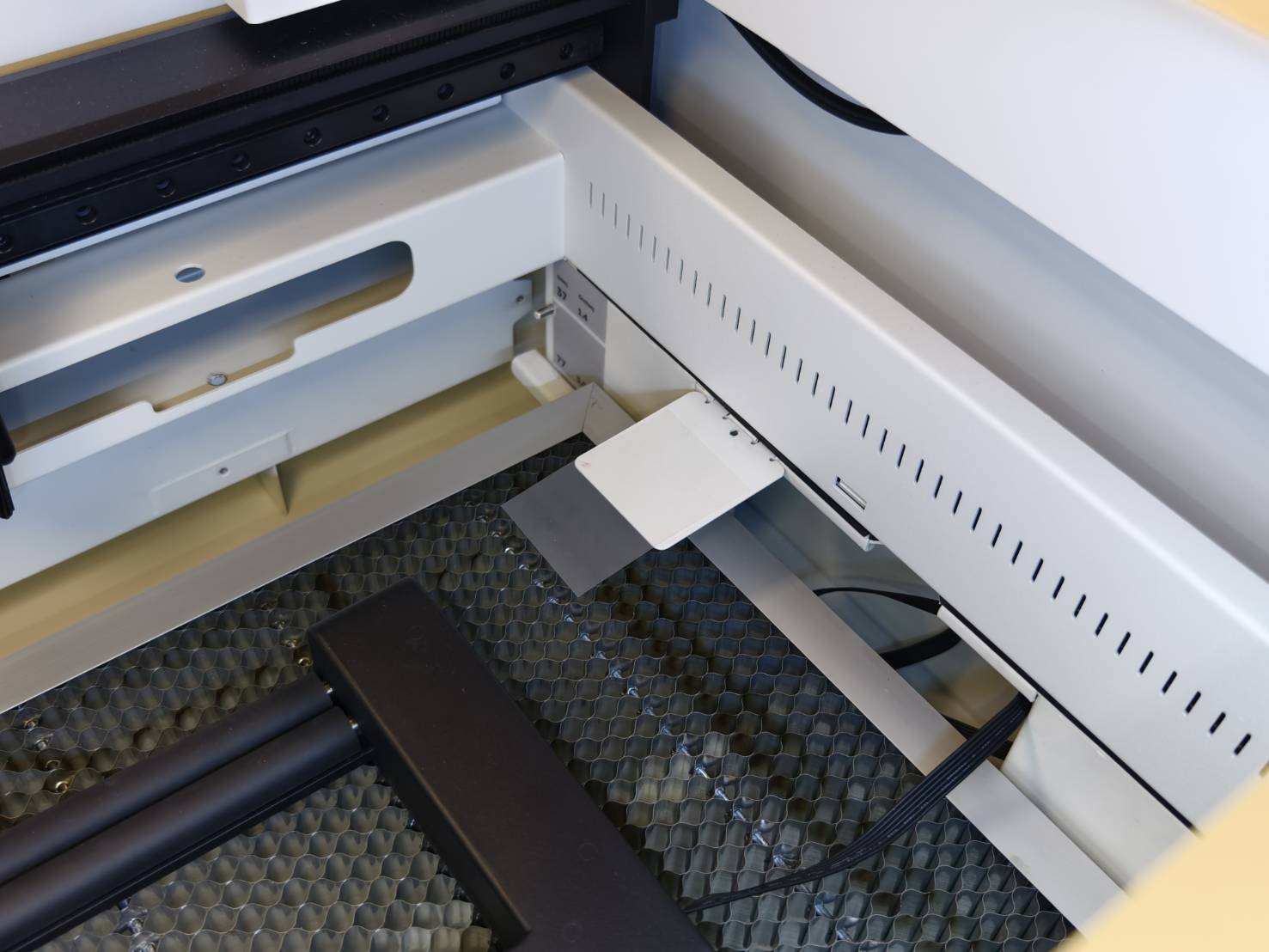

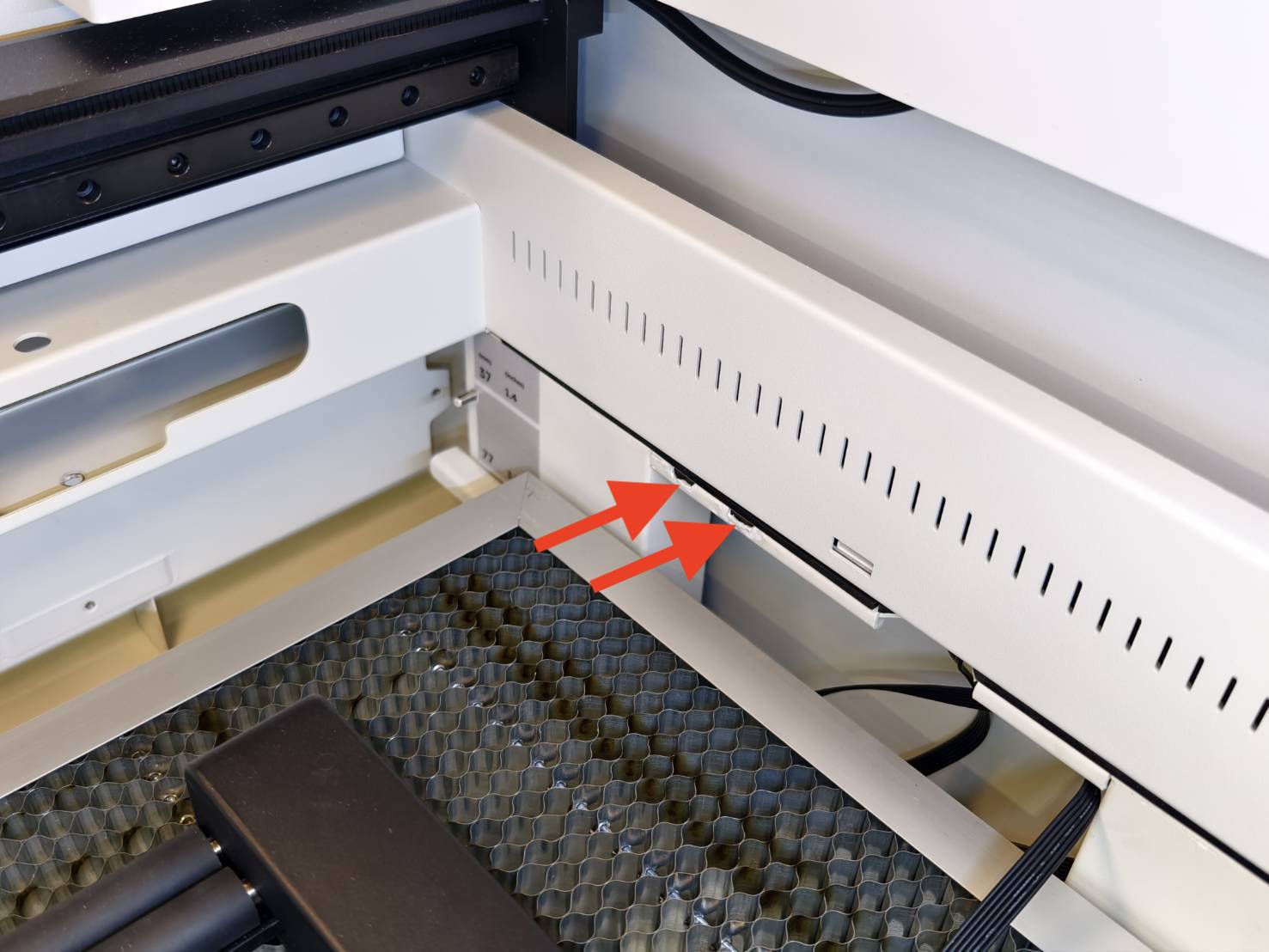

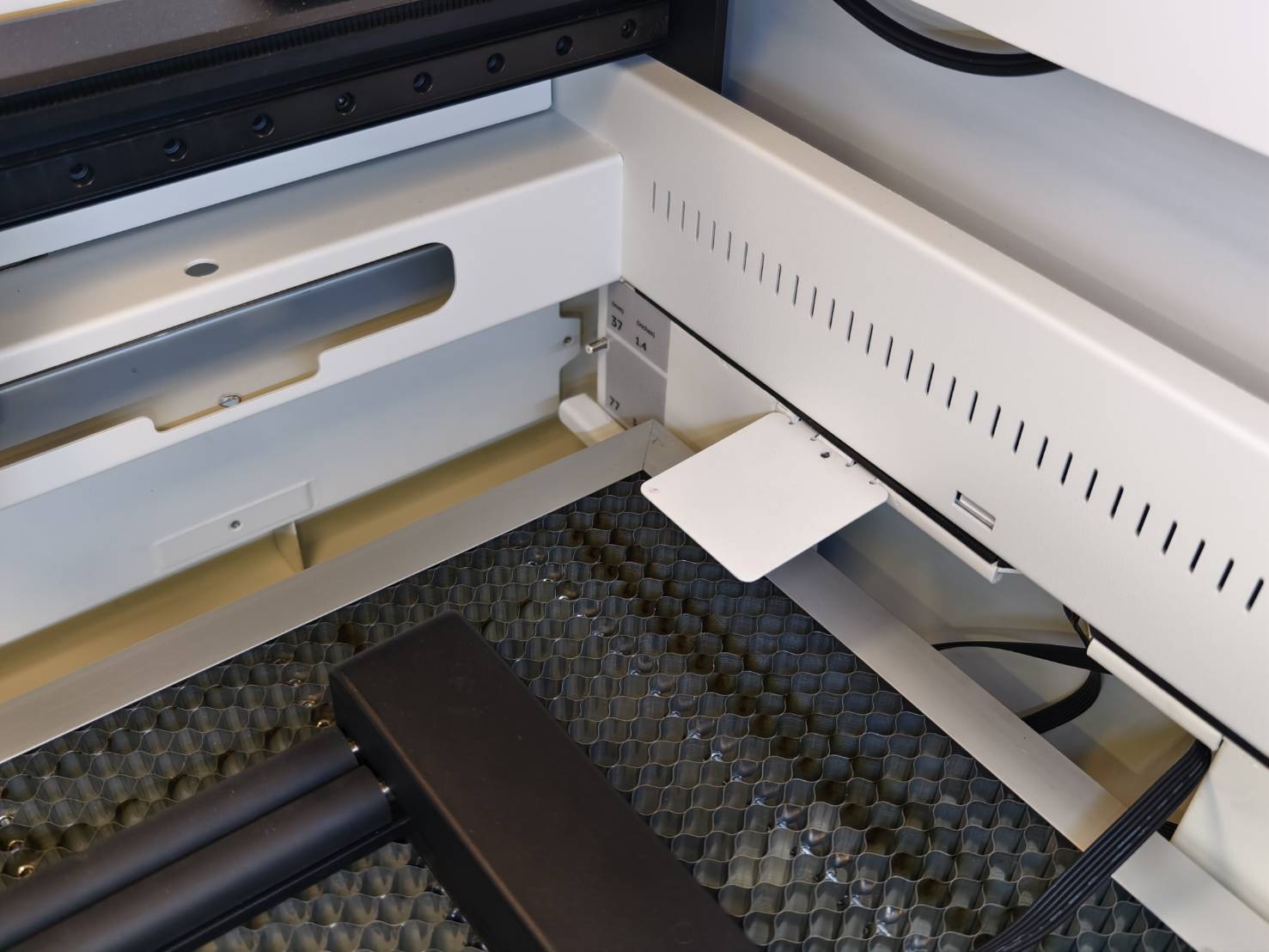

Ta ut den forhåndssprøytede plattformen fra esken og sett den inn på siden. Denne platen er kun designet for Adors utskriftsmodul. Som navnet antyder, vil dette være forhåndssprøyteområdet når du bruker utskriftsmodulen med rotasjonsenheten. Plasser primerstickeren på platen for å fange opp forhåndssprøyten.




Trinn 6.2

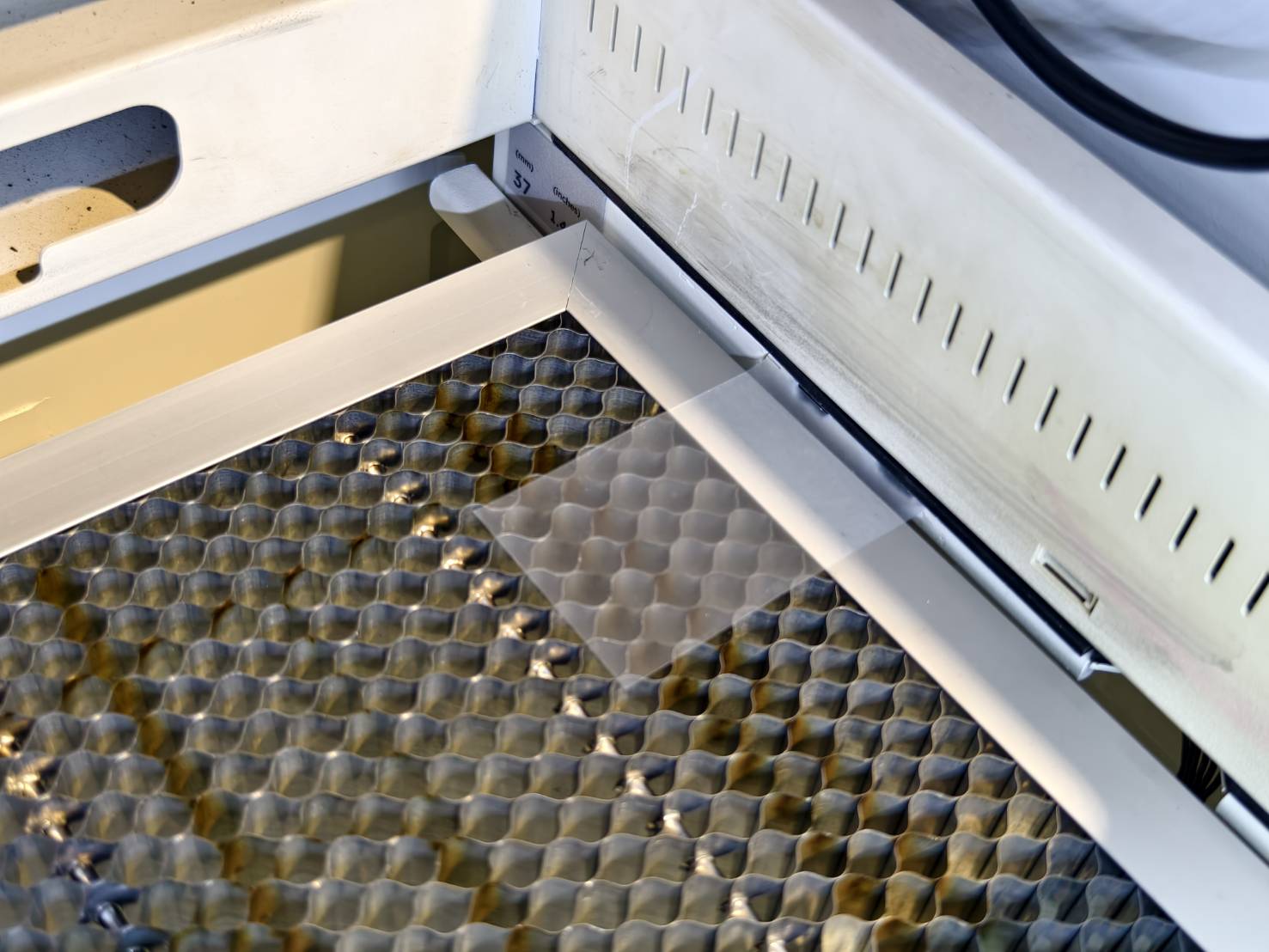

Hvis bikuben din er i det øverste laget på 37mm / 1,4 tommer, trenger ikke den forhåndssprøytede platen å installeres. Plasser primerstickeren direkte rundt de to åpningene.



Trinn 7

Maskinvareinstallasjonen for Ador Extension Base og Rotary 2.0 er fullført.

Avhengig av modulen du skal bruke, se følgende lenker for å begynne å utforske rotasjonsmodulen.
