FLUX Chuck Rotary Manual

FLUX Support Team
  • Oppdatert

Beskrivelse

Denne artikkelen vil hjelpe deg med å bli kjent med rotasjonsenheten før du starter din første oppgave. Den gir en omfattende veiledning og forklaringer for hver komponent, samt metoder for å gripe ulike objekter. Vennligst følg innholdet nedenfor for detaljer.

Innholdsfortegnelse

  1. Utpakking
  2. Maskinvaregrensesnitt
  3. Gripe objekter
  4. Annet tilbehør (må kjøpes separat)
  5. Start gravering
  6. Veiledning for utskifting av deler

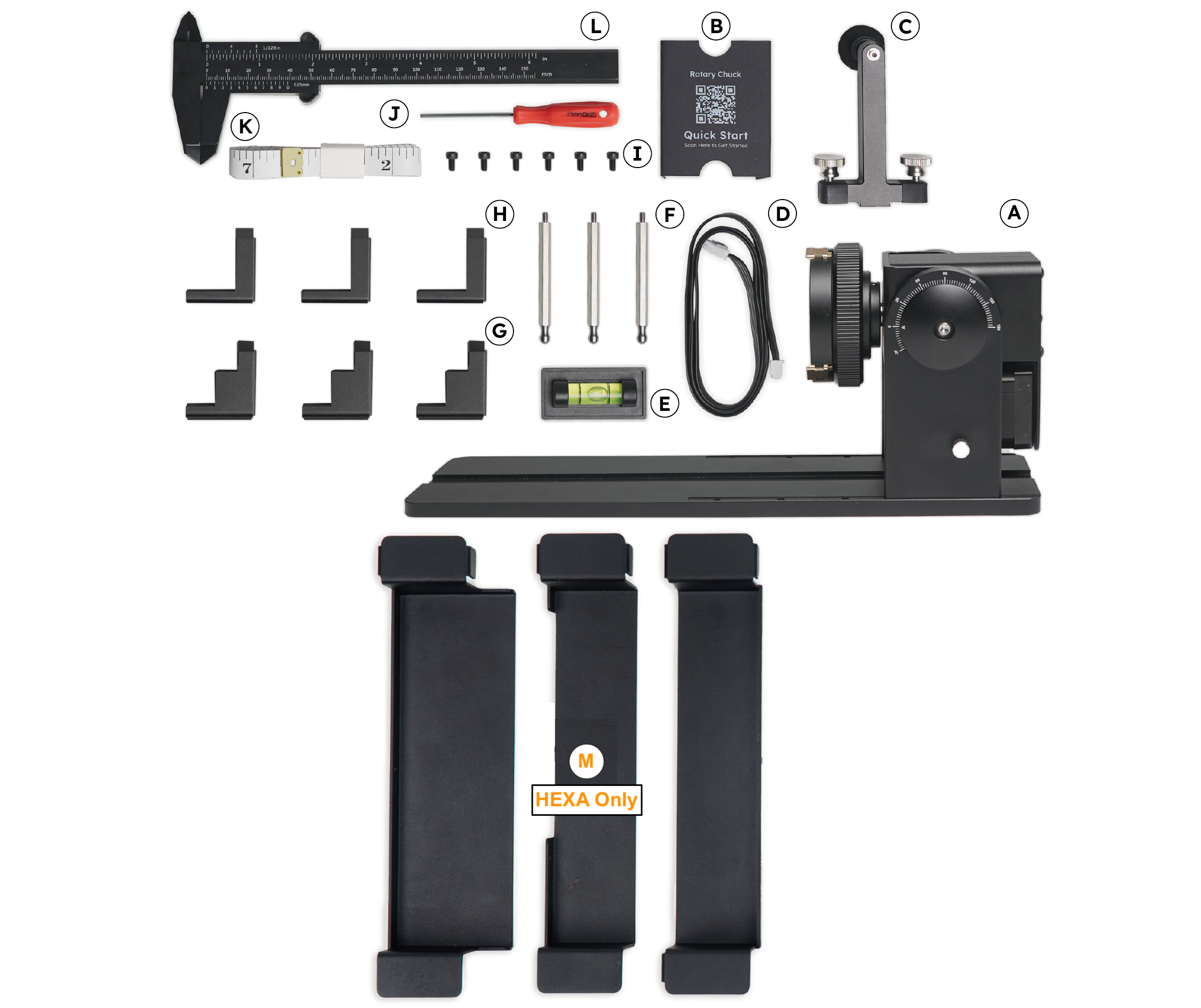

1. Utpakking

# Produktbeskrivelse Antall
A FLUX Chuck rotasjonstilbehør
(Hoveddelen av rotasjonstilbehøret.) 		1 stk
B QR-kode for hurtigstartveiledning
(Hoveddelen av rotasjonstilbehøret.)
 		1 stk
C

Halesupportersett (Støtte x 1 stk + Tommeskruer x 2 stk)
(Dette støttesettet brukes hovedsakelig for sfæriske objekter og korte, tunge gjenstander)

 1 sett
D

Tilkoblingskabel
(Denne kabelen kobler rotasjonsaksen til maskinen.
For Ador, Beambox 2 og beamo vil du motta en 6-pinnersners til 7-pinners kabel.
For HEXA og Lazervida vil du motta en 4-pinnersners til 4-pinnersners kabel.

 1 stk
E Minivater
(Vaterpasset er et verktøy for å nivellere objektet før du starter en oppgave, for å sikre perfekt fokus på objektets overflate.) 		3 stk
F Sekskantede kjever
(Kjevene monteres på rotasjonsenheten for å gripe objektet fast. De sekskantede kjevene brukes spesielt for mindre objekter. Se installasjonsveiledningen) 		3 stk
G Trinnkjever
(Kjevene monteres på rotasjonsenheten for å gripe objektet fast. Trinnkjevene brukes spesielt for objekter av vanlig størrelse. Se installasjonsveiledningen) 		3 stk
H L-formede kjever
(Kjevene monteres på rotasjonsenheten for å gripe objektet fast. De L-formede kjevene brukes spesielt for større objekter. Se installasjonsveiledningen.) 		6 stk.
I M3 sekskantskrue (2,5 mm)
(Sekskantskruene brukes til å feste kjevene på rotasjonsenheten nevnt ovenfor.) 		1 stk
J Sekskantnøkkel (2,5 mm)
(Dette verktøyet brukes til å montere eller demontere deler på rotasjonsenheten.) 		1 stk
K

Fleksibel målestokk
(Den fleksible målestokken brukes til å måle objektets dimensjoner, som må legges inn i programvaren før en oppgave startes.)

 1 stk
L Skyvelære
(Skyvelæren måler dimensjonen på objektet, som må legges inn i programvaren før du starter en oppgave.) 		1 stk
M HEXA rotasjonsstativ
(Disse metallstativene følger kun med HEXA og vil også bli brukt i HEXA. Instruksjonene for stativene vil bli dekket på den separate siden for HEXA.) 		3 stk

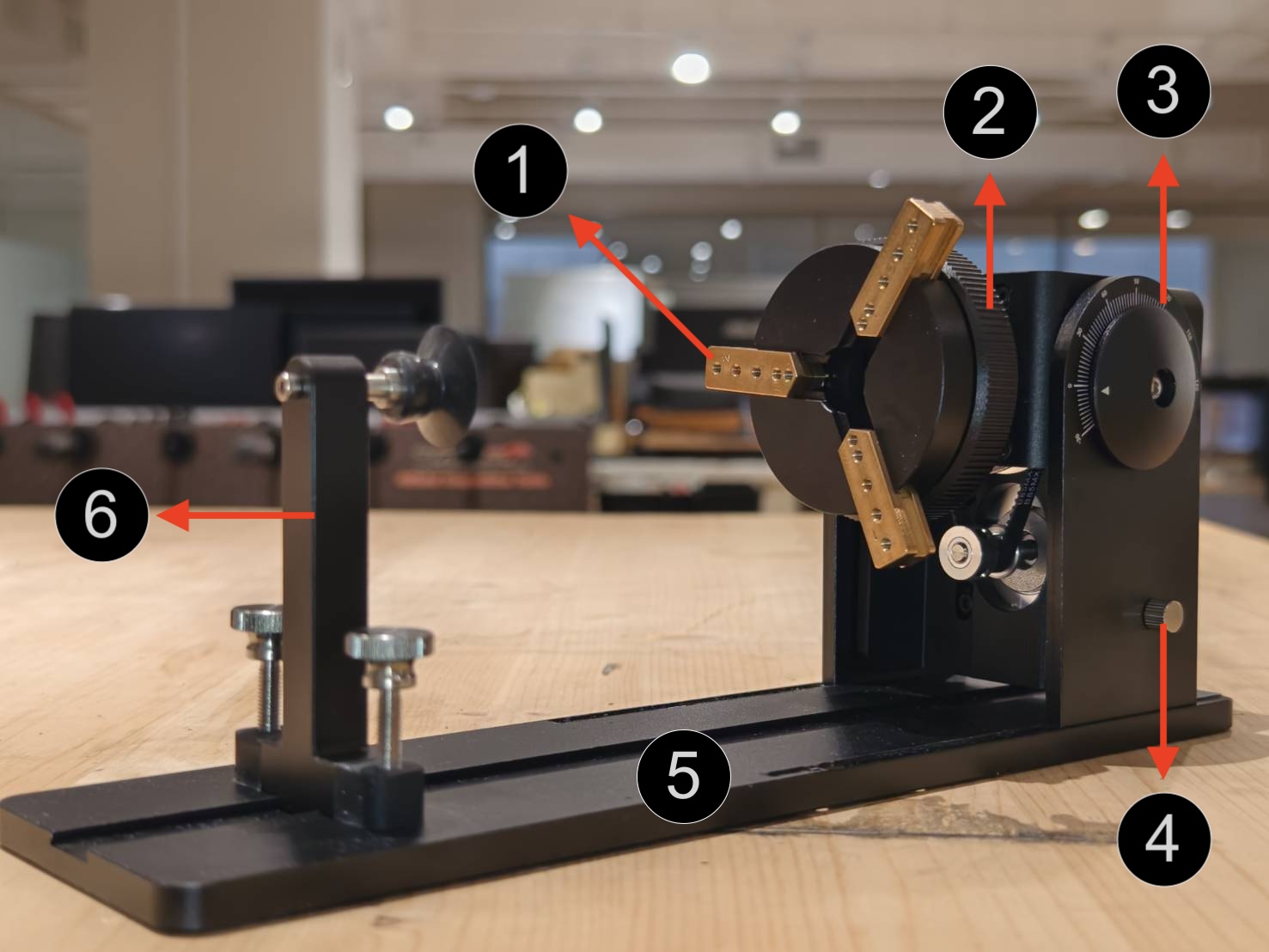

2. Maskinvaregrensesnitt

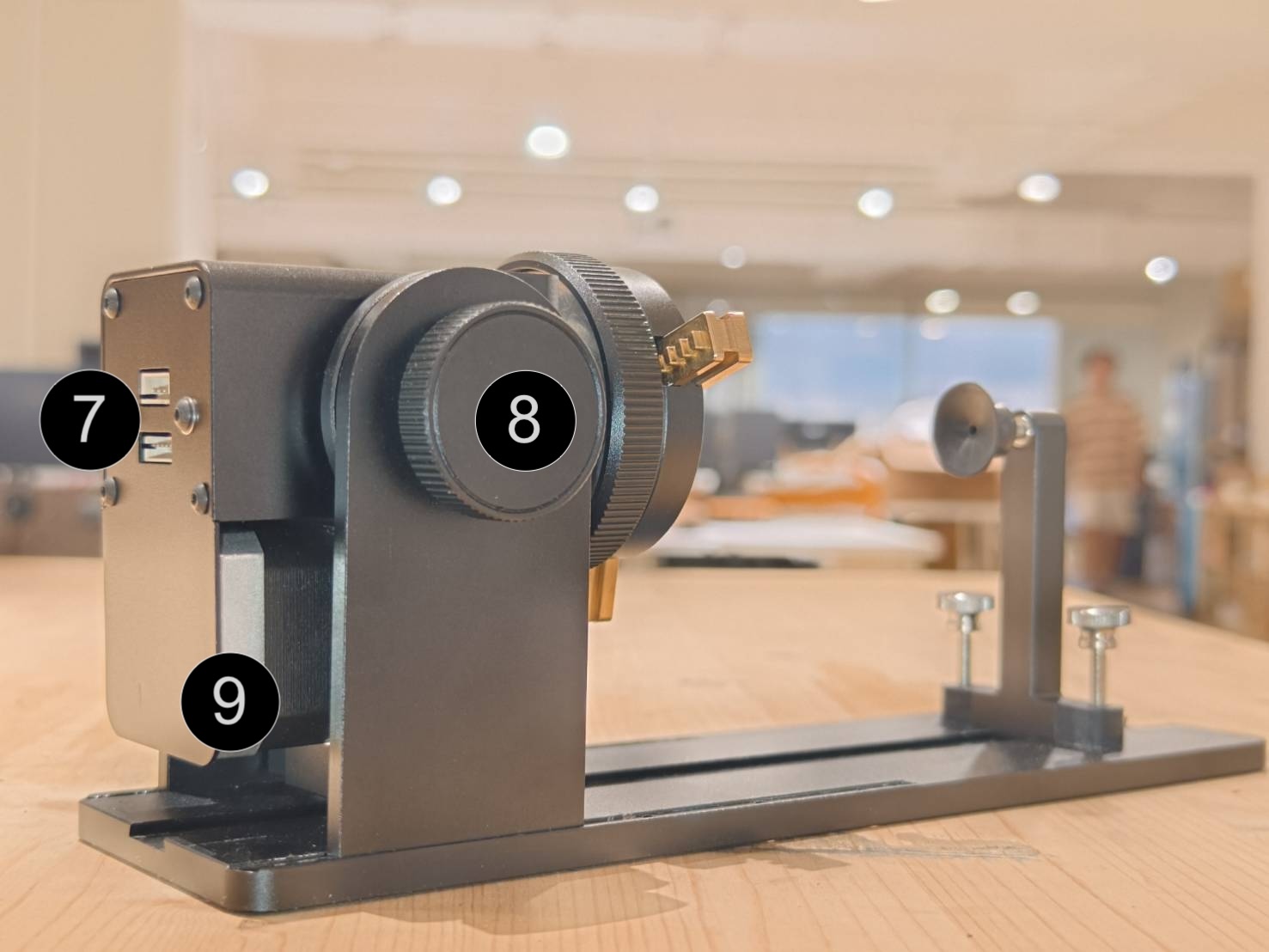

1 2 3 4 5 6

7 8 9

Tilbake til toppen

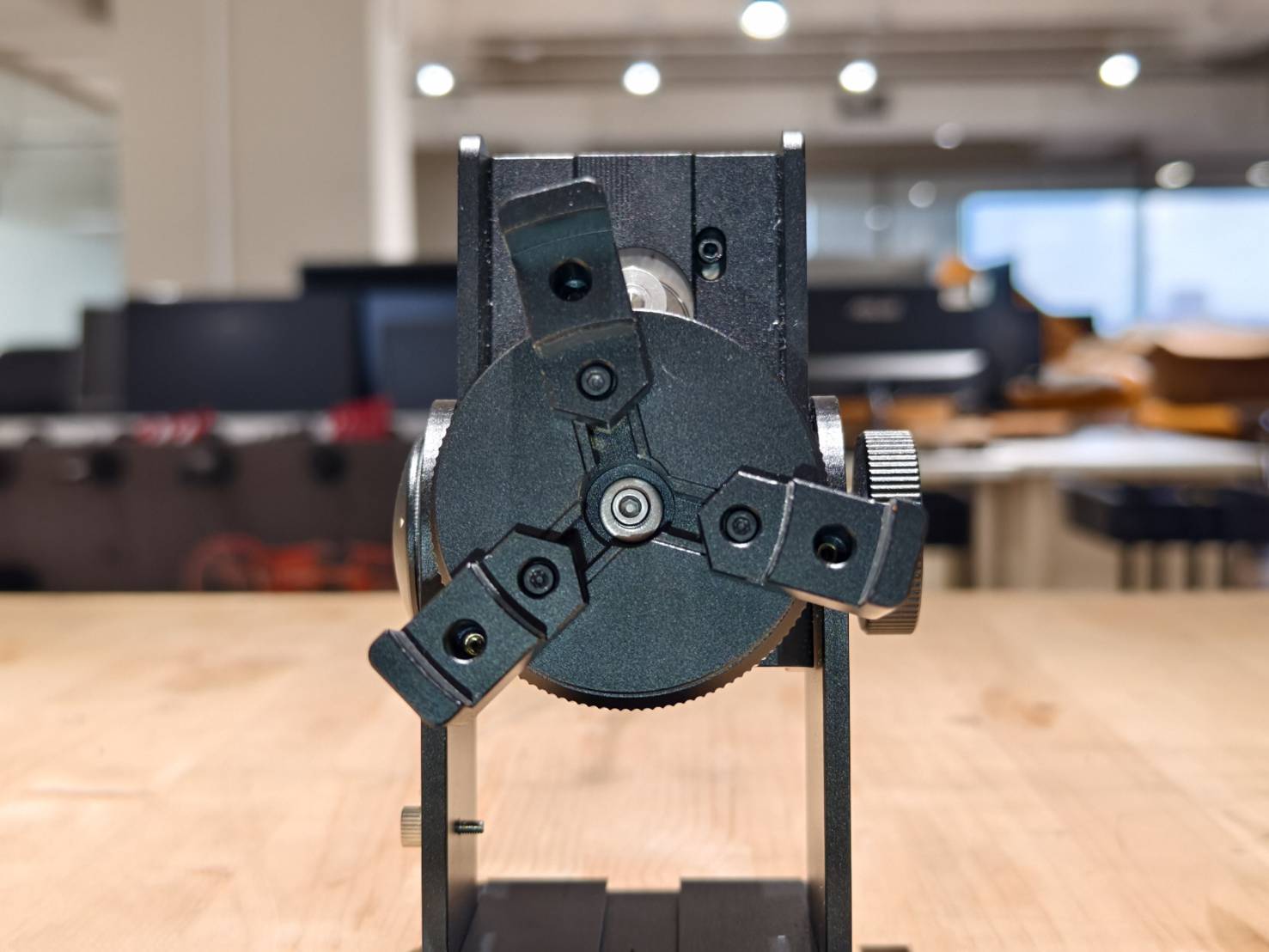

2.1. Kjevefester

Det er tre kjevestøtter på rotasjonsenheten. Kjevene vil sitte på disse og skrus fast.

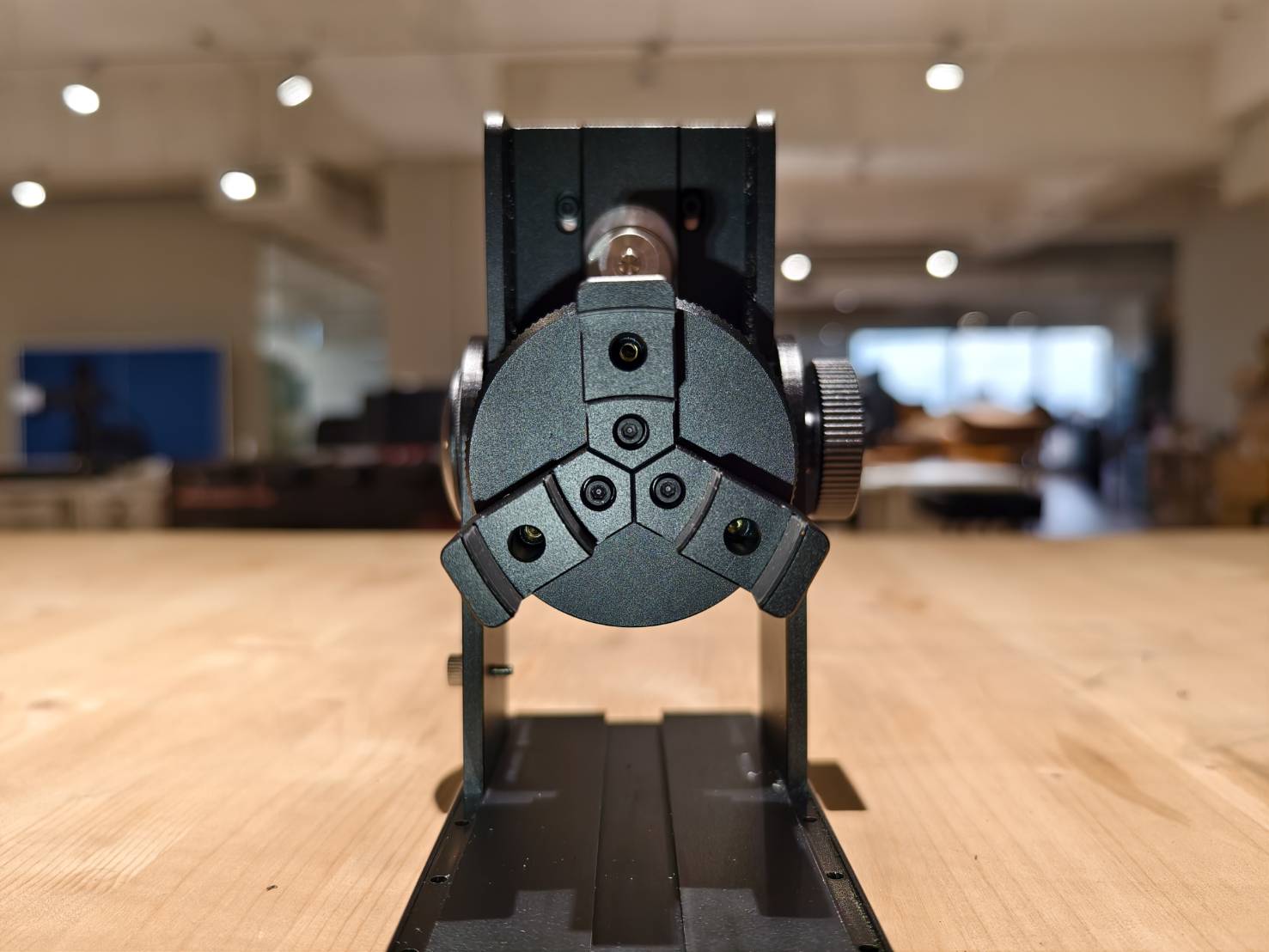

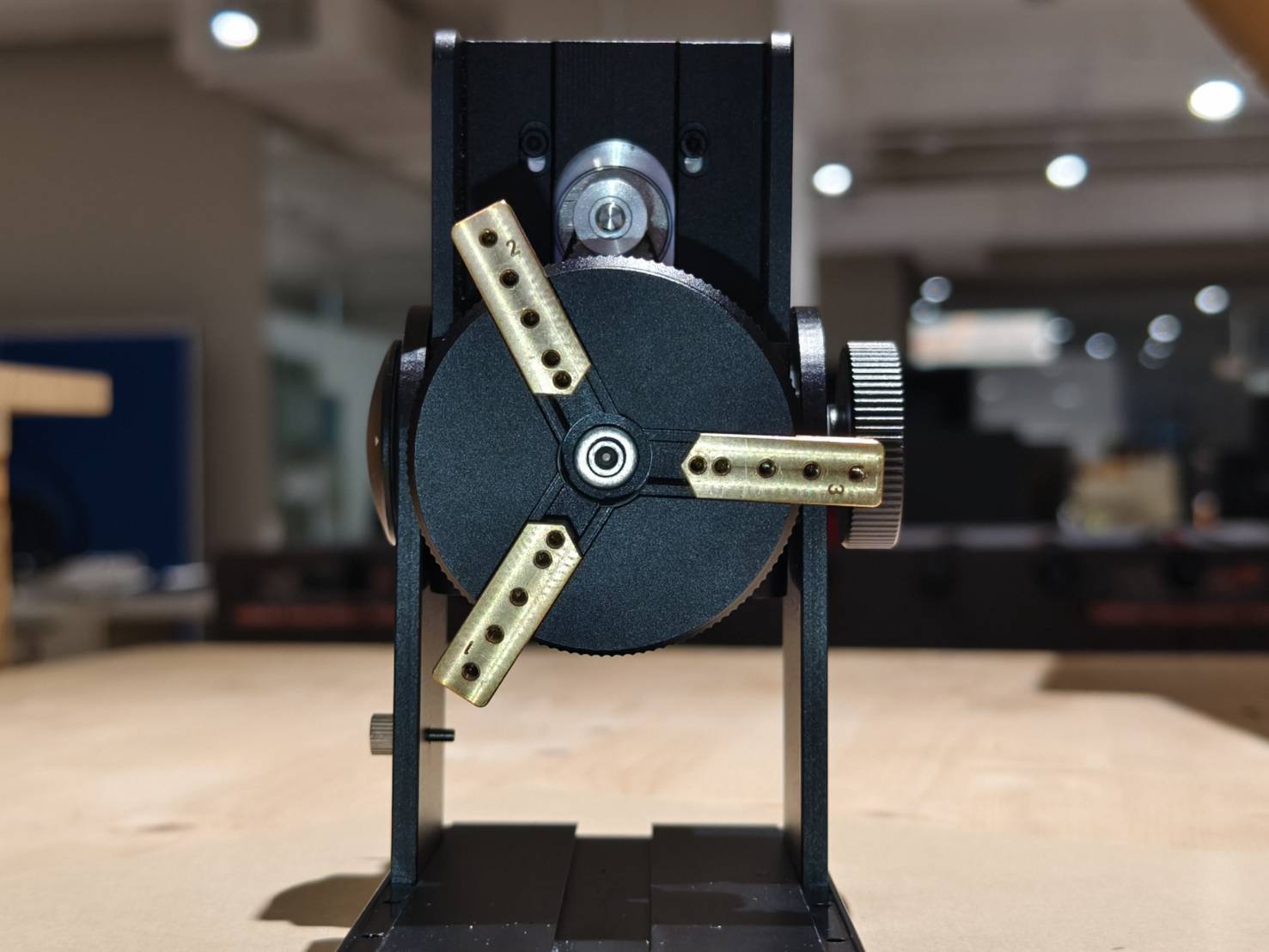

Kjever på Kjever av

Tilbake til 2. Maskinvaregrensesnitt



Hullene på støttene er gjengede hull for sekskantskruene. Avhengig av størrelsen på objektene kan kjevene festes nærmere eller lenger unna ved å skru inn i forskjellige hull.

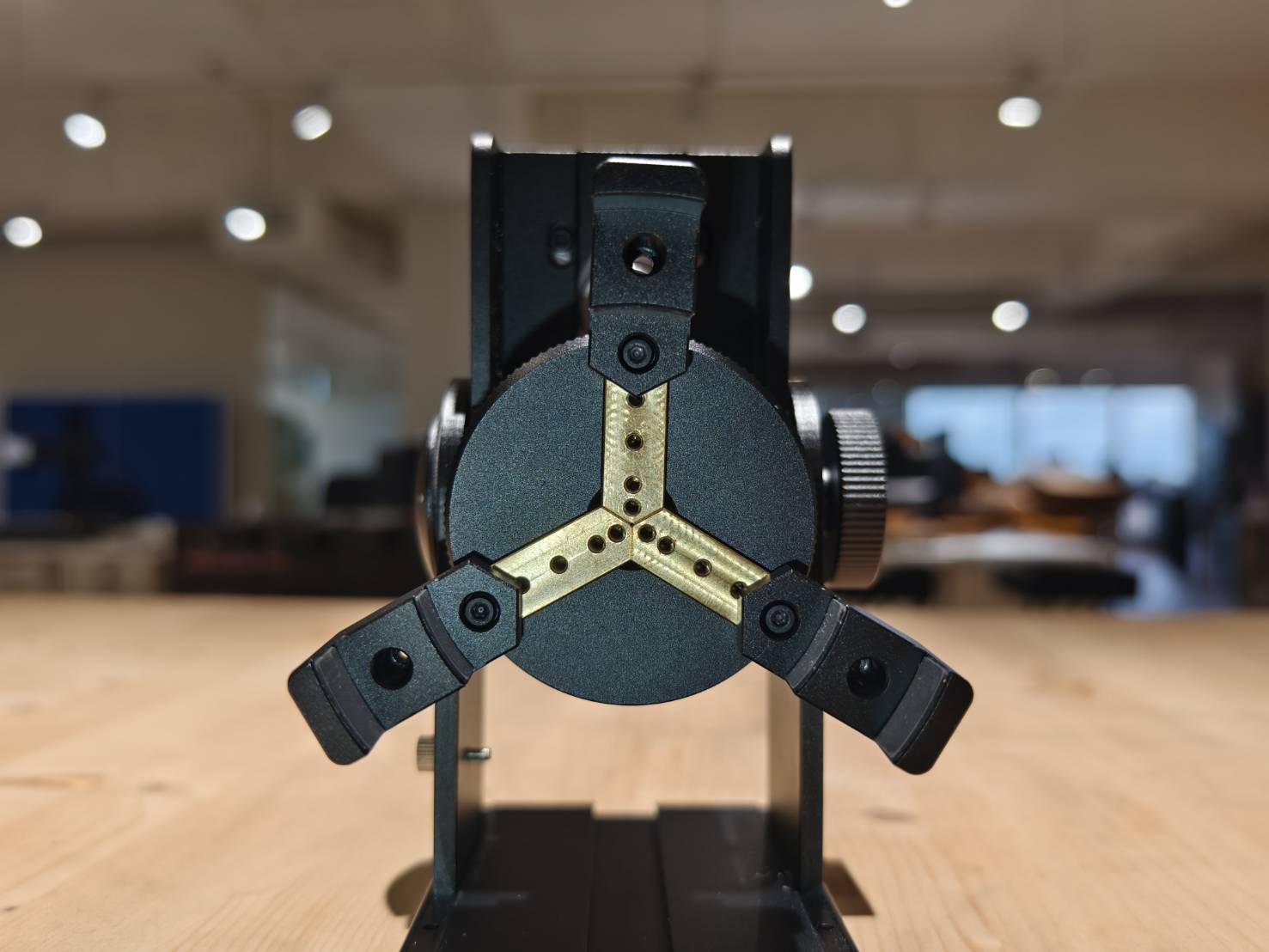

Nærmest Lengst unna

Tilbake til 2.1. Kjevestøtter



2.1.1 Installasjonsveiledning for trinn- og L-formede kjever

Tilbake til 2.1. Kjevestøtter



2.1.2 Installasjonsveiledning for sekskantede kjever



Tilbake til 2.1. Kjevestøtter

Tilbake til 2. Maskinvaregrensesnitt

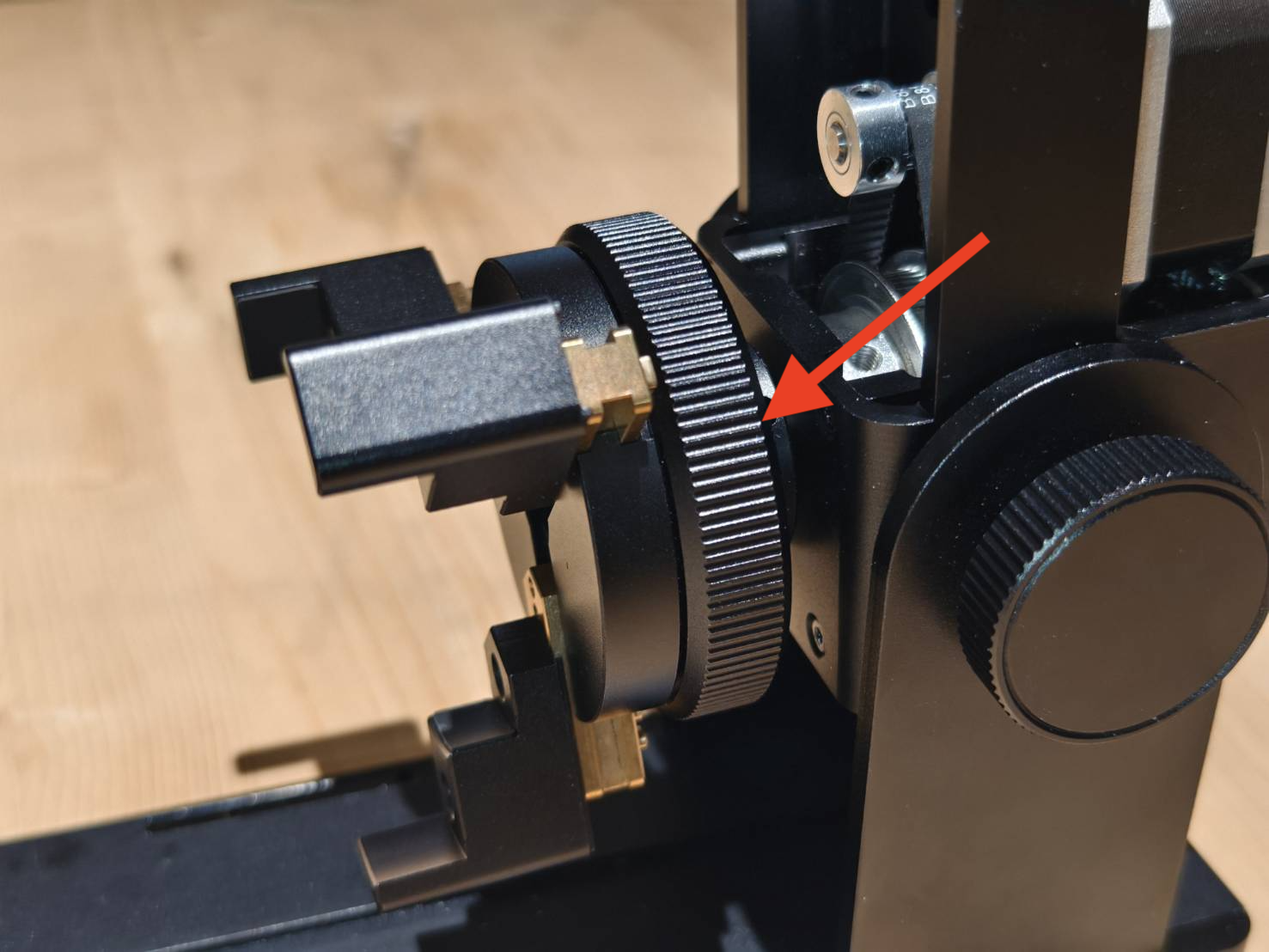

2.2 Størrelsesjusteringsknapp

Knotten brukes til å justere avstanden mellom kjevene, som indikerer størrelsen på objektet. Se videoen for å lære hvordan det fungerer.


Tilbake til 2. Maskinvaregrensesnitt



2.2.1 Demonstrasjon av størrelsesjusteringsknappen



Tilbake til 2. Maskinvaregrensesnitt

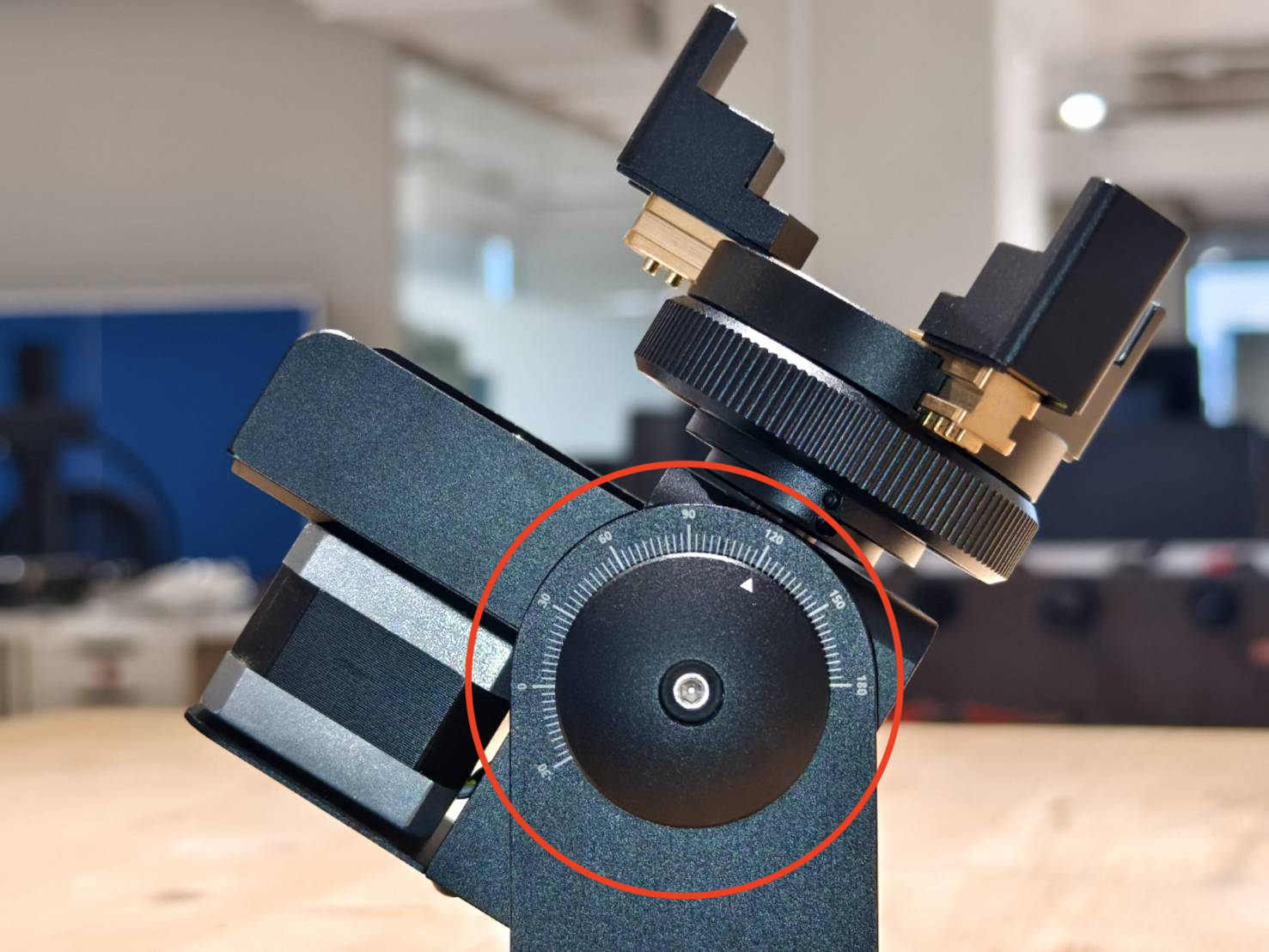

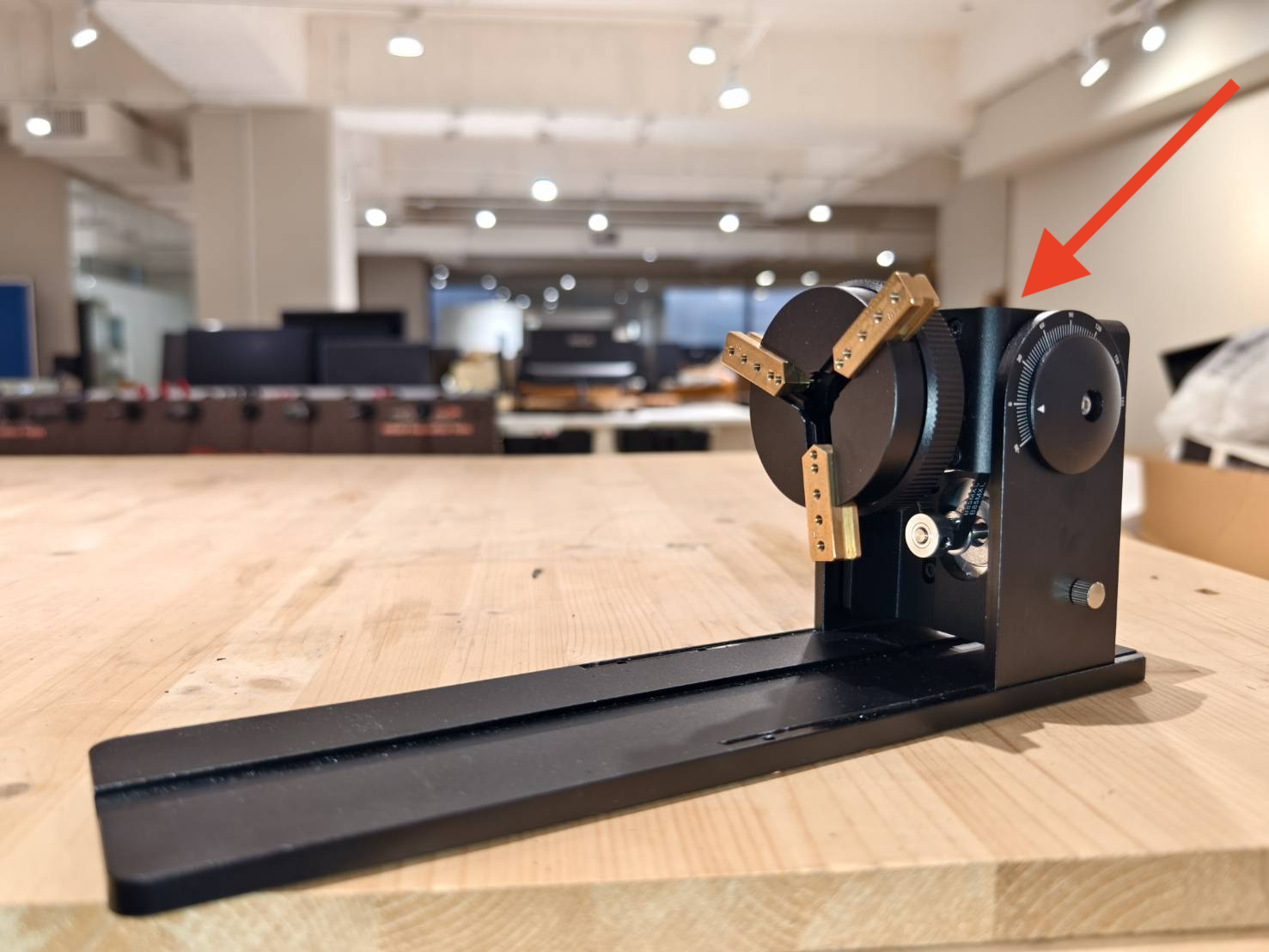

2.3. Vinkelindikator

Vinkelindikasjonen viser vinkelen som rotasjonshodets er i.

Tilbake til 2. Maskinvaregrensesnitt

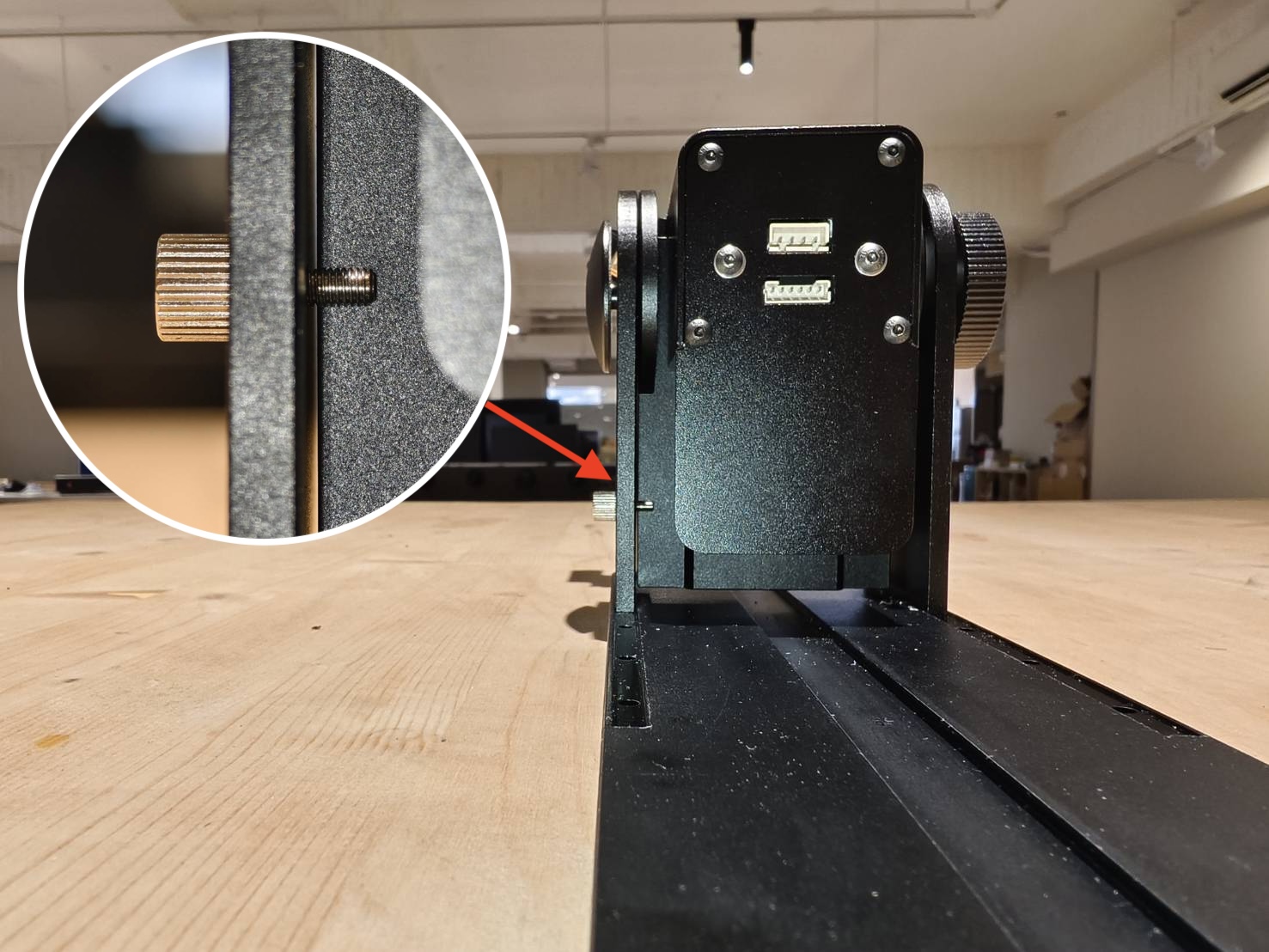

2.4. Stoppskrue

Stoppskruen hindrer rotasjonshodet i å henge når det roteres 180 grader.
Denne skruen må skrus godt fast.


Tilbake til 2. Maskinvaregrensesnitt

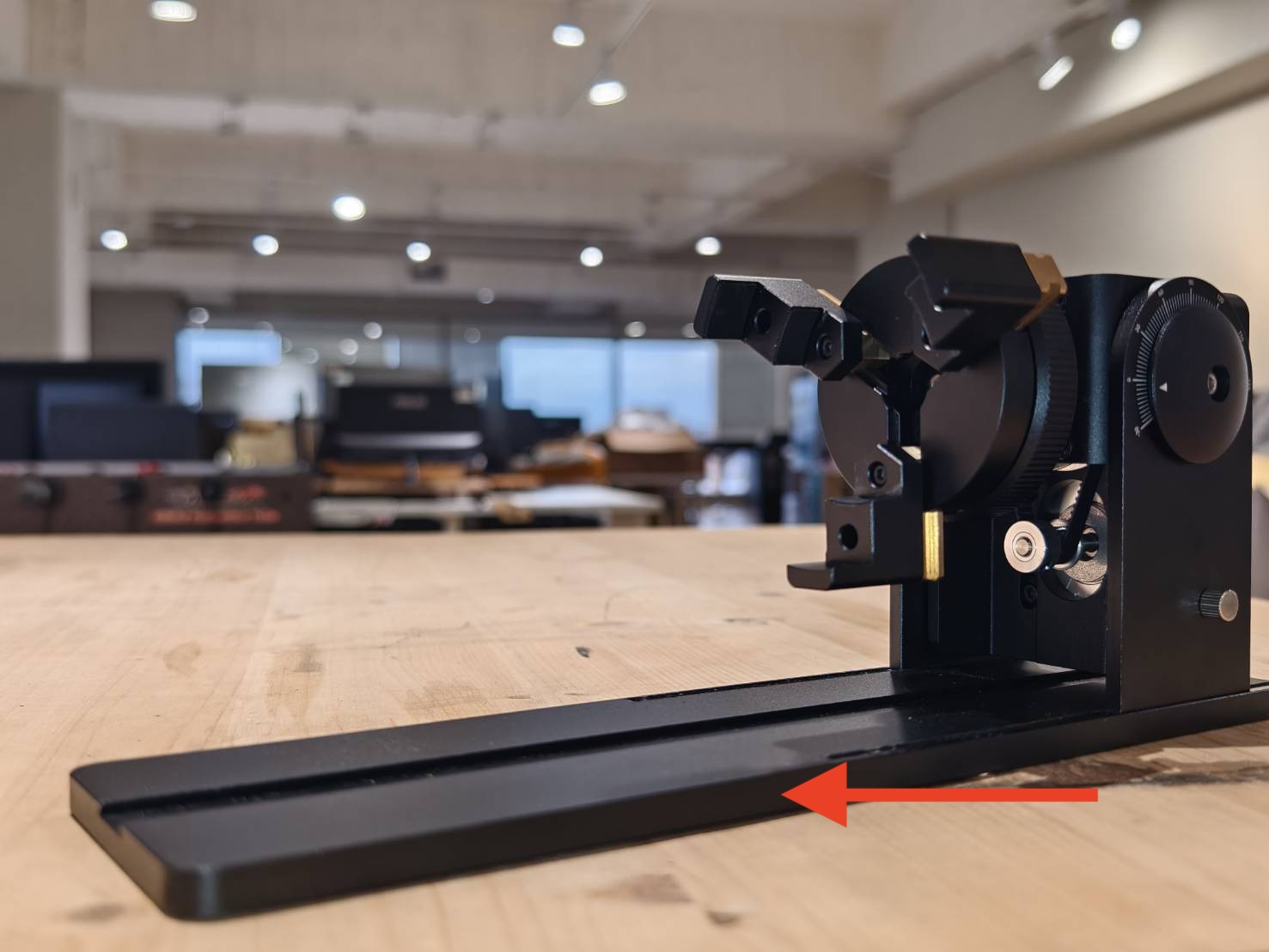

2.5. Sokkel

Rotasjonsenhetens hoveddel kan omplasseres. Det er skruehull i sokkelen, og hoveddelen kan skrus inn i forskjellige hull for å endre posisjonen. Noen bruksområder, som bruk av lengre objekter, kan kreve at hoveddelens posisjon endres for å redusere den totale lengden av rotasjonsenheten som er i kontakt med objektet.

Tilbake til 2. Maskinvaregrensesnitt



2.5.1 Demonstrasjon av omplassering av chuckens hoveddel

Tilbake til 2. Maskinvaregrensesnitt



2.6. Endestøtte

Endestøtten brukes til å støtte den andre siden av objektet. Den brukes vanligvis for Sfæriske objekter og korte, tunge objekter for å forhindre at de faller ut av kjevene.

Tilbake til 2. Maskinvaregrensesnitt

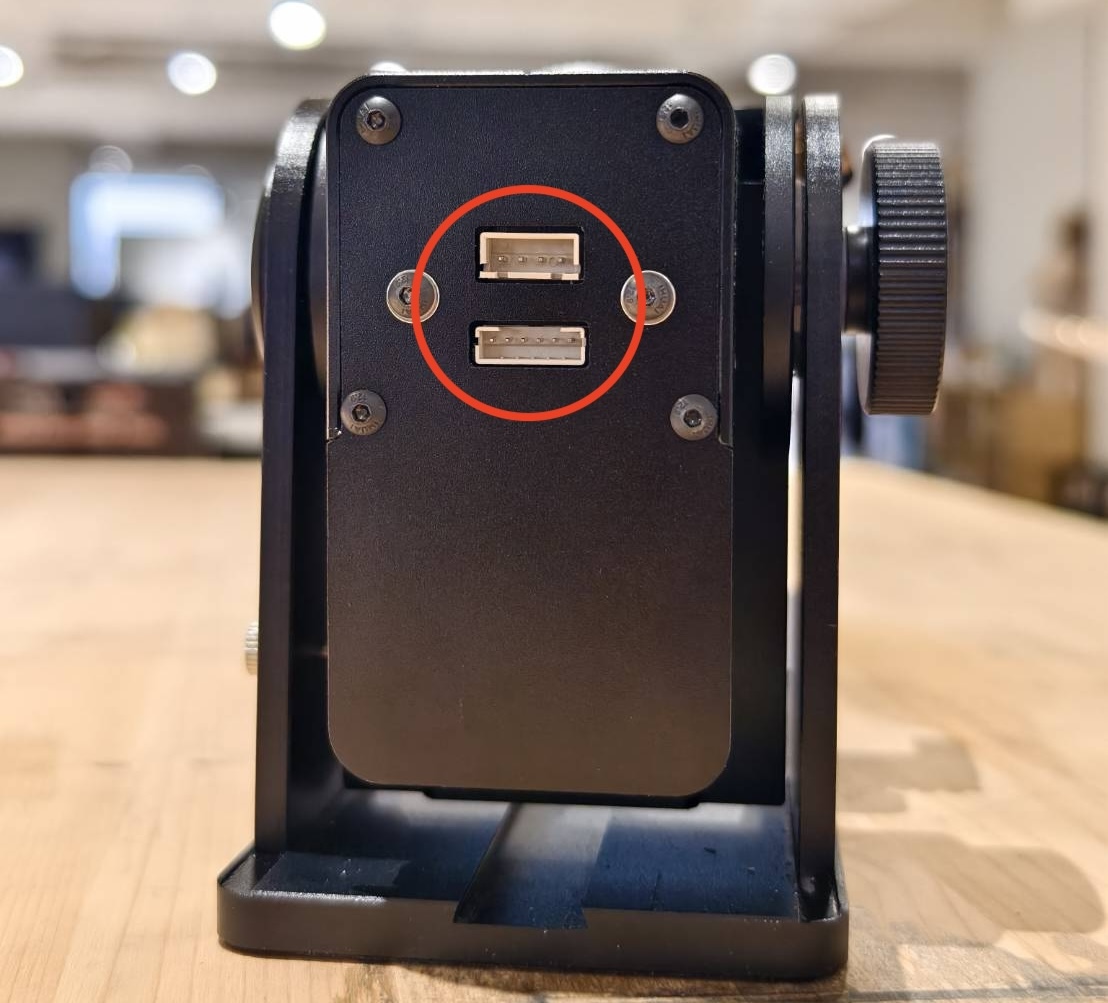

2.7. Tilkoblingskontakter

Som nevnt vil tilkoblingskabelen opprette en forbindelse mellom rotasjonsenheten og maskinen. Kontakten er der kabelen skal kobles til. Kontaktene er forskjellige for ulike modeller. Se tabellen nedenfor for å finne riktig kontakt for din modell.

Kontakttype Tilhørende modell
6-pinners Ador, Beambox 2, beamo
4-pinners HEXA, Lazervida

Tilbake til 2. Maskinvaregrensesnitt

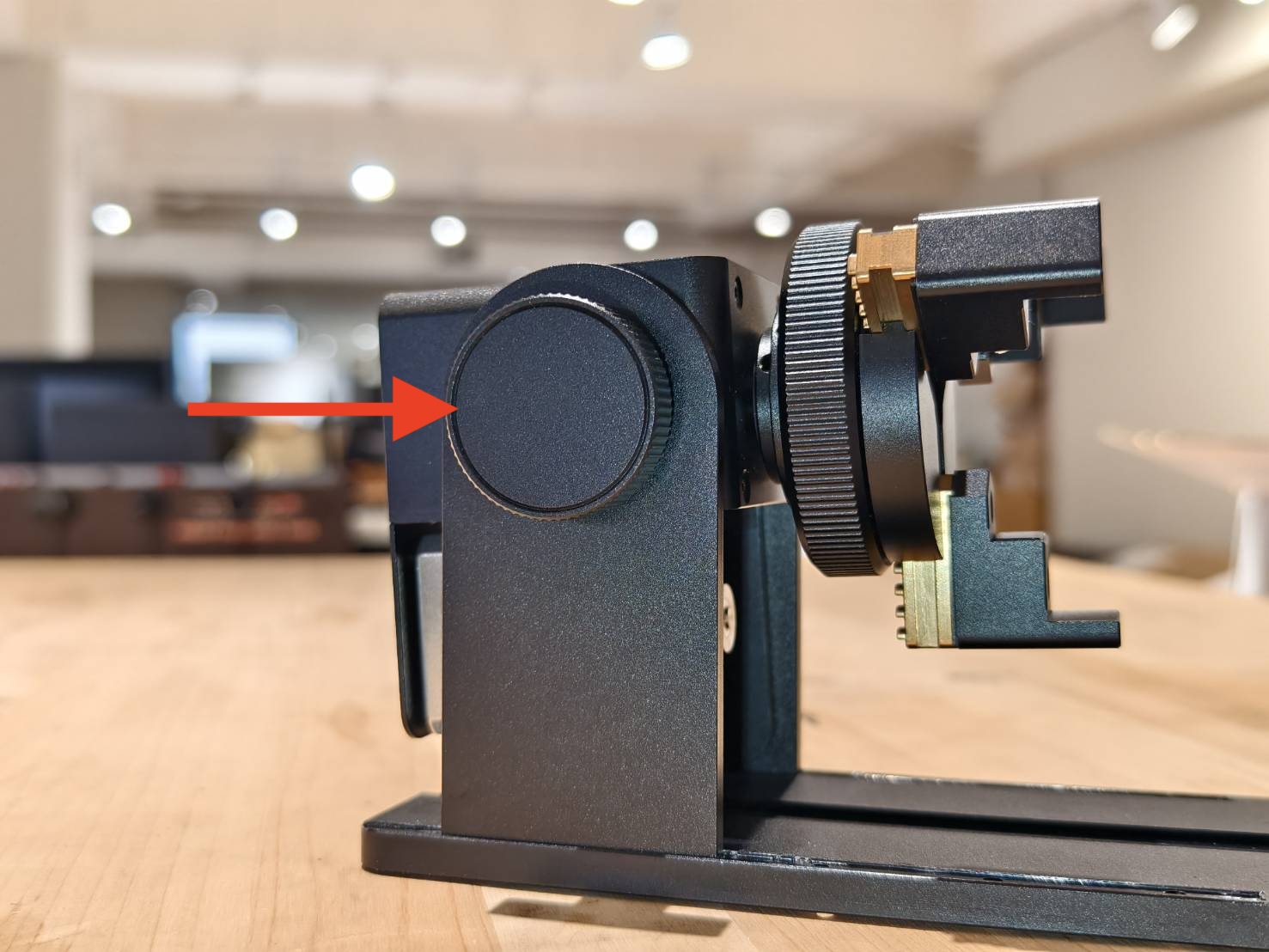

2.8 Vinkeljusteringsknapp

Vinkeljusteringsknotten brukes hovedsakelig for å nivellere objektet horisontalt. Den kan også rotere objektet 180 grader for spesielle bruksområder.
Se videoen for å lære hvordan den fungerer.

Tilbake til 2. Maskinvaregrensesnitt



2.8.1 Demonstrasjon av vinkeljusteringsknappen

Tilbake til 2. Maskinvaregrensesnitt

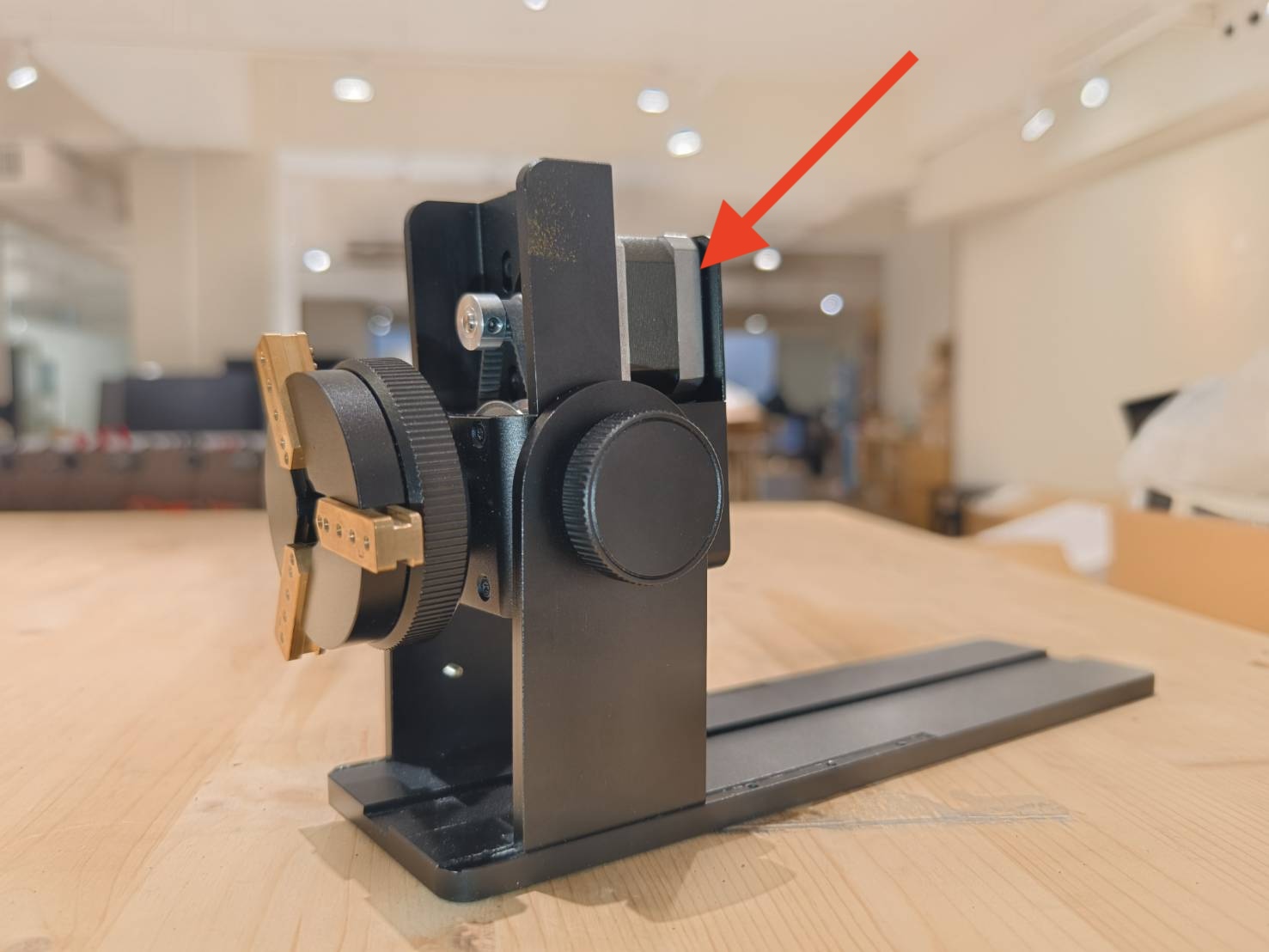

2.9. Vippefunksjon

Når du løsner vinkeljusteringsknotten, kan hodet på rotasjonsenheten vippes 180 grader.
For noen bruksområder er vipping nødvendig. Vær oppmerksom på standardposisjonen og den vippede posisjonen, da disse vil påvirke den opprinnelige posisjonen for graveringen din.

Standardposisjon
(Toppen er flat.)		 Vippet posisjon
(Motoren er opp.)

Tilbake til 2. Maskinvaregrensesnitt

Tilbake til toppen

3. Feste objekter

Dette kapittelet vil veilede deg gjennom hvordan du fester ulike objekter, som en vanlig sylinder, krus, liten sylinder, langt objekt, osv. Se tabellen nedenfor for å finne en form som ligner på objektet ditt.

Sylinder Krus Pokal Kjegle

Lang Kule Ring

Tilbake til toppen

3.1 Sylinder

Sylindere kan festes eksternt eller internt. For store objekter vil L-formede kjever være nødvendig.

Tilbake til 3. Gripe objekter

3.1.1 Ekstern gripetak for sylindriske objekter



3.1.2 Innvendig greping av sylindriske objekter med sekskantbakker



3.1.3 Intern gripetak for sylindriske objekter med trinnkjever



3.1.4 Ekstern gripetak for større sylindriske objekter

Tilbake til 3. Gripe objekter



3.2 Krus

Krus kommer med håndtak; vanligvis kan håndtaket treffe basen på rotasjonsenheten, så det anbefales å snu objektet 180 grader for å unngå dette.

Tilbake til 3. Gripe objekter

 3.2.1 Ekstern gripetak for krus



3.2.2 Krus - innvendig grep med sekskantede kjever



3.2.3 Intern gripetak for krus med trinnkjever

Tilbake til 3. Gripe objekter



3.3 Pokal

Vær forsiktig, da noen glass kan være skjøre. Det anbefales å gripe fra bunnen. En støttemodul, som må kjøpes separat, anbefales også for glassformede objekter.

(*Støttemodulen som brukes på slutten av videoen må kjøpes separat.)

Tilbake til 3. Gripe objekter



3.4 Kjegle

Koniske objekter kan gripes utvendig eller innvendig.

Tilbake til 3. Gripe objekter

3.4.1 Ekstern gripetak for kjegleformede objekter



3.4.2 Konisk objekt - innvendig grep med sekskantede kjever





3.4.3 Intern gripetak for kjegleformede objekter med trinnkjever



Tilbake til 3. Gripe objekter



3.5 Lang

Støttemodulen vil være nødvendig for lange objekter, og den må kjøpes separat.

Tilbake til 3. Gripe objekter



3.6 Kule

Det anbefales at kuleformede objekter kun graveres i det sentrale området, som har minimal forskjell i fokuseringsavstand. Halesupportsettet vil bli brukt på kuleformede objekter.

Tilbake til 3. Gripe objekter



3.7 Ring

Ringformet materiale håndteres på lignende måte som innvendig grep av sylindere.

Tilbake til 3. Gripe objekter

Tilbake til toppen

4. Annet tilbehør (må kjøpes separat)

Det finnes noen tilbehør som kan kjøpes, som vil være nyttige for spesielle gjenstander, for eksempel krus med større håndtak eller lengre objekter.
Merk at disse elementene må kjøpes separat.

# Artikkel Foto
1. Hevesett
2. Støttemodul

Tilbake til toppen

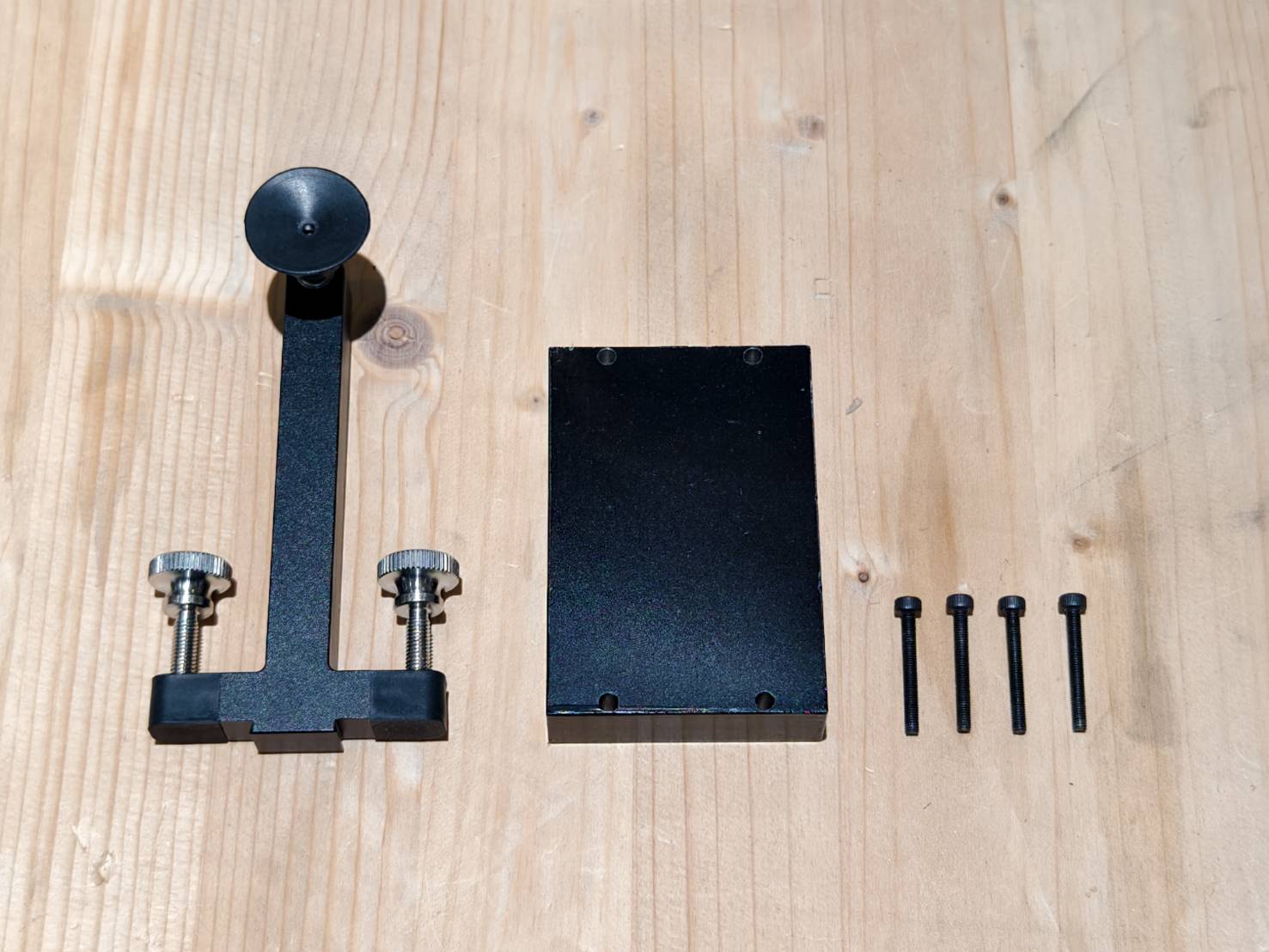

4.1 Hevesett

Hevesettet har en hevekloss og en høyere endestøtte. Dette brukes vanligvis for krus med større håndtak eller større kuleformede gjenstander.

Tilbake til 4. Annet tilbehør

4.1.1 Demonstrasjon av hevesett før og etter

Tilbake til 4.1 Hevesett

4.1.2 Installasjonsveiledning for hevesett

Tilbake til 4.1 Hevesett

Tilbake til 4. Annet tilbehør

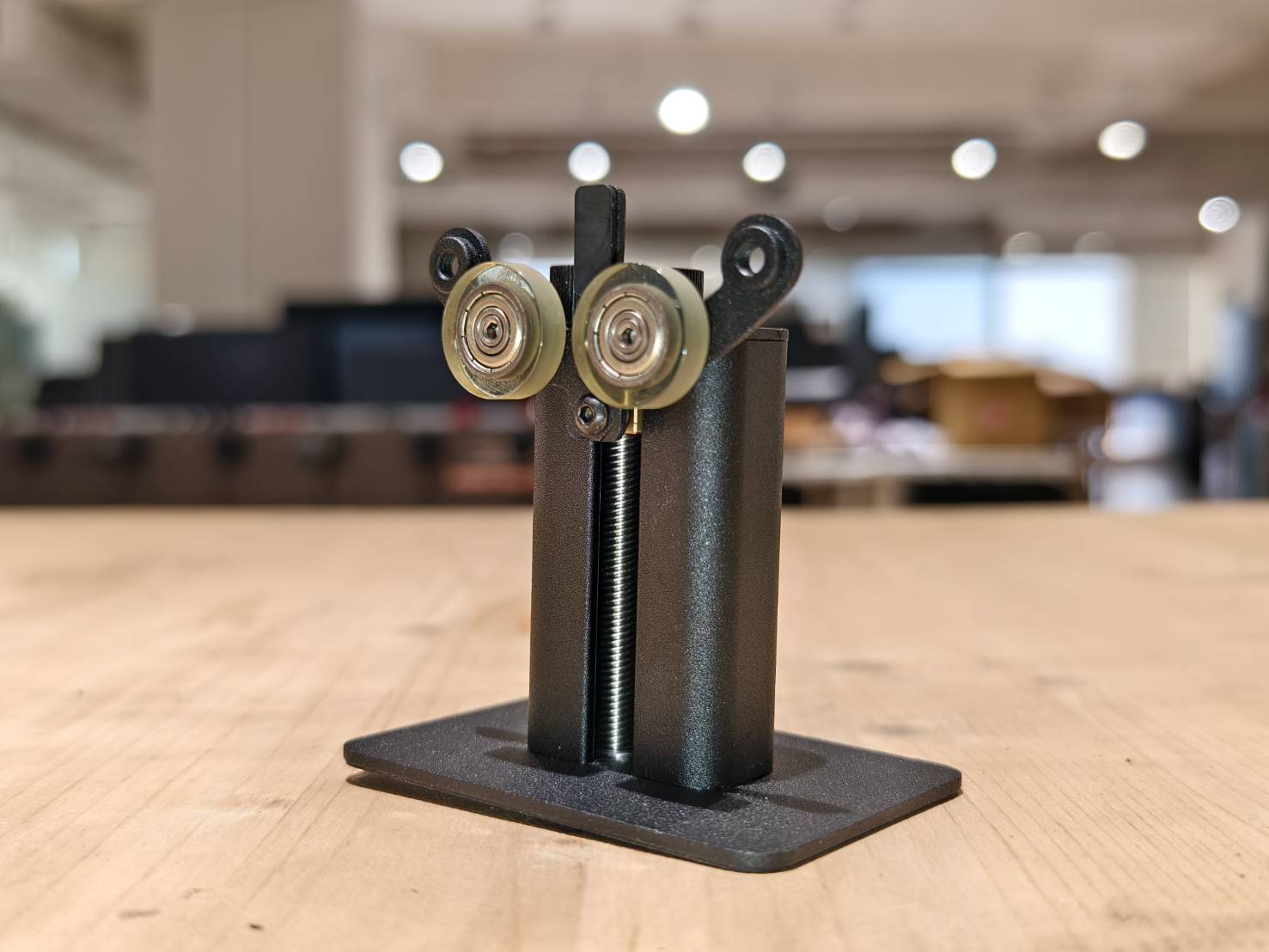

4.2 Støttemodul

Støttemodulen brukes for lengre eller tyngre gjenstander som støtter og løfter den andre siden av objektene.

Tilbake til 4. Annet tilbehør

4.2.1 Demonstrasjon av støttemodul

Begerformede gjenstander
Lange gjenstander

Tilbake til 4.2 Støttemodul



4.2.2 Veiledning for bytte av hjul og sete på støttemodul

Hjul
Sete

Tilbake til 4.2 Støttemodul

Tilbake til toppen

5. Start gravering

Ettersom Chuck Rotary er kompatibel med forskjellige FLUX-modeller, vennligst finn din modell nedenfor for veiledning om roterende installasjon med maskinen og hvordan starte en oppgave.

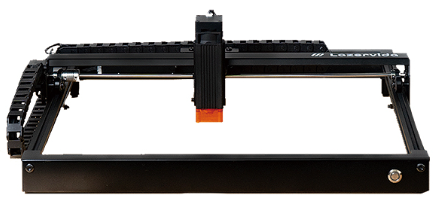

HEXA  Ador beamo Lazervida

Beambox II

HEXA RF





Tilbake til toppen

6. Utskifting av deler

I denne delen vil vi gå gjennom veiledninger for utskiftbare deler i Rotary Chuck.

6.1 Utskifting av Chuck Rotary hovedkort

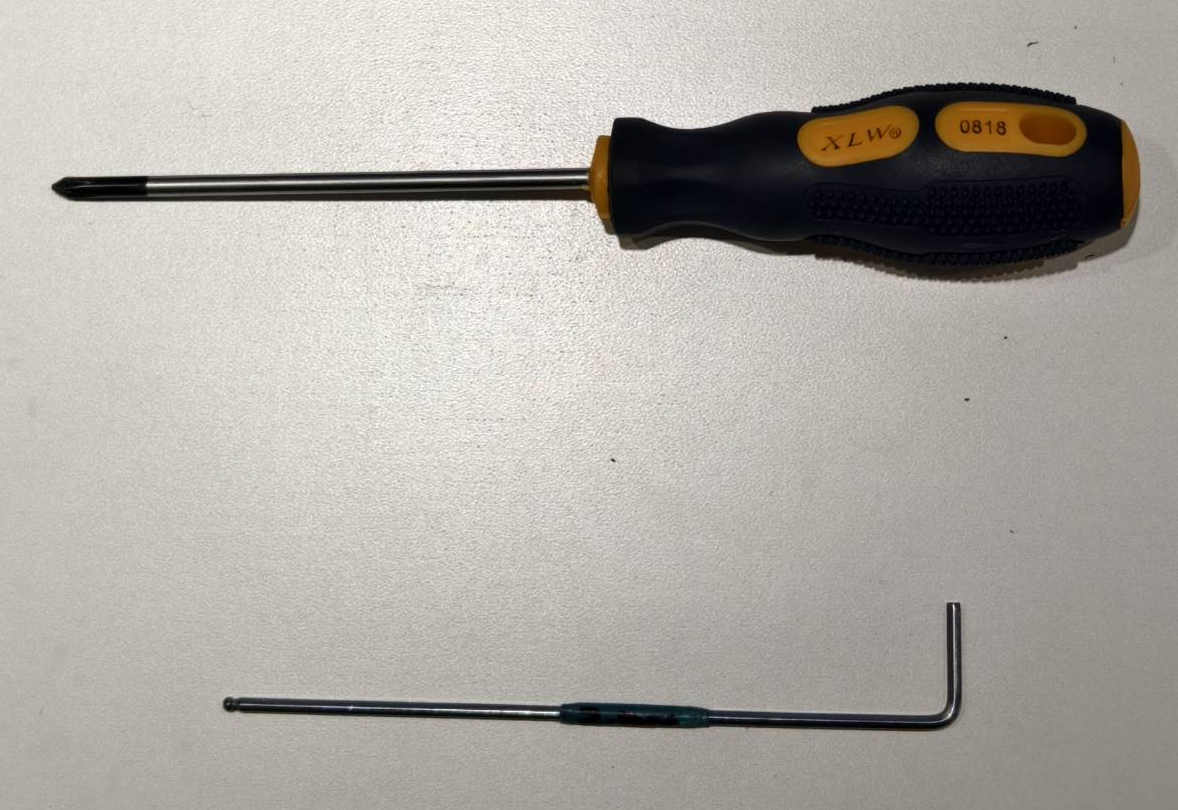

Verktøy som trengs:

  • Stjerneskrutrekker
  • 2mm unbrakonøkkel

Videoveiledning:

Tilbake til toppen
