Ador - FLUX Chuck Rotary Start Gravering

Beskrivelse

Denne artikkelen vil veilede deg gjennom hvordan du starter en graveringsjobb med FLUX Chuck Rotary.
Det anbefales imidlertid sterkt at du leser gjennom FLUX Chuck-bruksanvisningen før din første gravering.

---



Trinn 1

Sørg for at Ador Extension Base er riktig installert før du går videre til neste trinn.
(Veiledningslenke: Ador Extension Base - Utpakking og installasjon)

Passthrough-versjon (Ikke tilgjengelig i EU)	Ikke-Passthrough-versjon

---



Trinn 2

Sørg for at du har følgende programvare- og fastvareversjoner for å bruke Adors rotasjonsfunksjon.

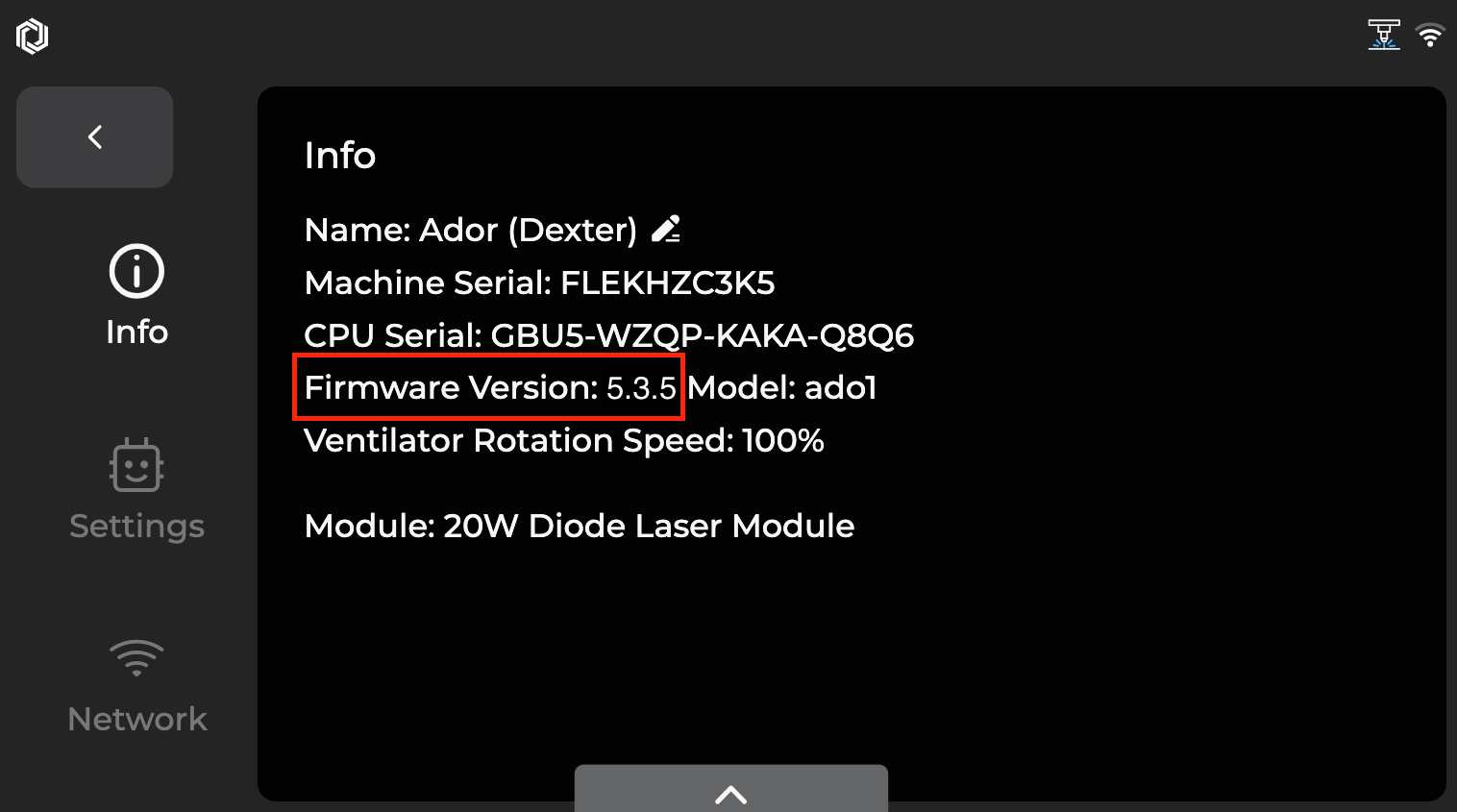

Beam Studio-versjon 2.4.2 eller nyere (Veiledning)	Fastvareversjonen 5.3.5 eller høyere. (Veiledning)

---



Trinn 3

Finn kabelen i esken og sett inn 7-pinns-siden av kabelen på høyre side inn i maskinen. Kabelkontakten på maskinen er plassert mellom toppen av basen og bunnen av maskinen.

• Finn 7-pinns-siden av kabelen fra esken. (Pinnen i midten vil være tom.)




• Finn kabelkontakten på høyre side av maskinen. Det anbefales sterkt å bruke et speil.



• Sett inn kabelen, og sørg for at kabelens retning er korrekt.






• Legg resten av kabelen midlertidig i mellomrommet.


---



Trinn 4

Avhengig av materialets diameter, kan honeycomb-platen installeres eller ikke.

• Hvis materialets diameter er mindre enn 50 mm eller omkretsen er mindre enn 157 mm, må honeycomb-platen installeres i det nederste laget (117 mm/4,6 tommer).
  Se artikkelen om installasjon av honeycomb-platen.
• Honeycomb-platen er unødvendig hvis materialet ditt er større enn de ovennevnte størrelsene.

Lag	Bilde	Objektstørrelse
37 mm / 1,4 tommer		Ikke tilgjengelig
77 mm / 3,0 tommer		Ikke tilgjengelig
117 mm / 4,6 tommer		Omkrets: 0 - 157 mm or Diameter: 0 - 50 mm
155 mm / 6,1 tommer (Uten bikakemønster)		Omkrets: 157 mm - 392 mm or Diameter: 50 mm - 125 mm

---

Trinn 5

Installer modulen.
Se lenkene i tabellen nedenfor for installasjonsveiledninger for moduler.

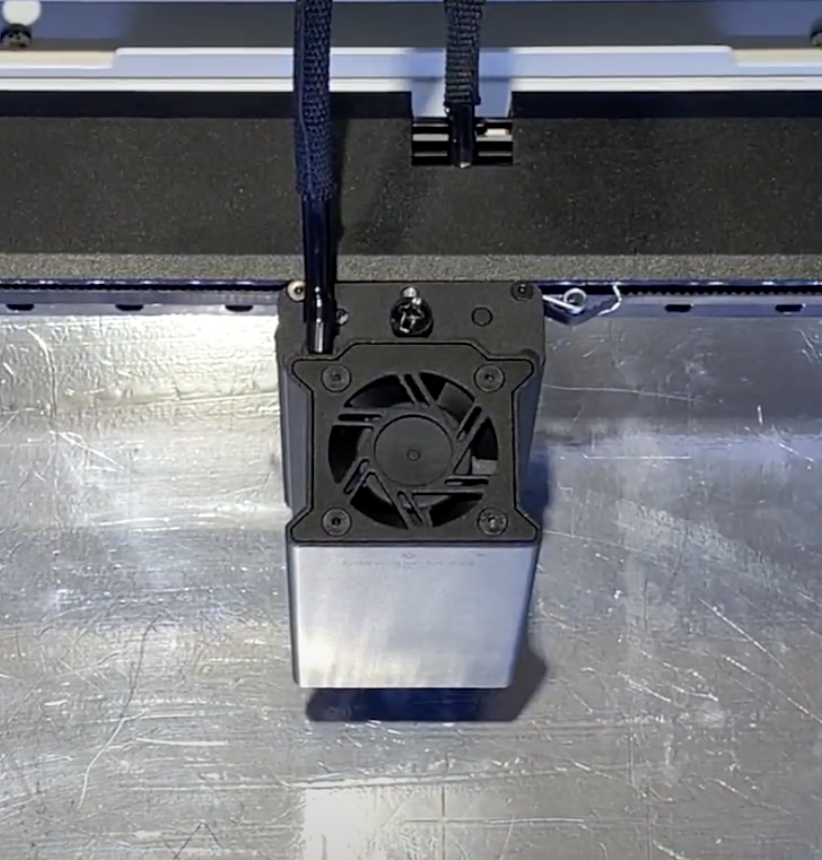

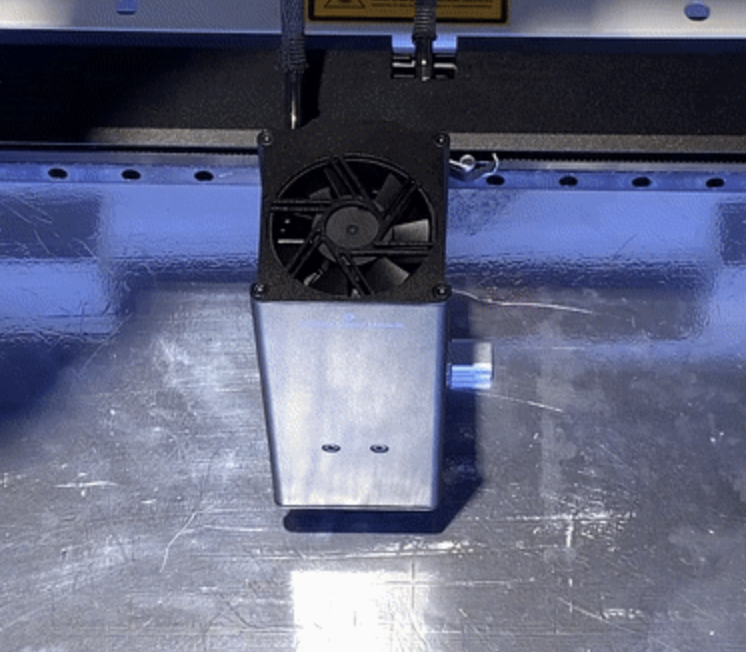

10W/20W diodelaser-modul	2W infrarød laser-modul

---



Trinn 6

Installer kjevene på rotasjonsenheten basert på materialet du skal bruke.
Se brukerhåndboken for instruksjoner om installasjon av kjever.
FLUX Chuck Rotary brukerhåndbok
(*Det anbefales å bruke uønsket materiale til øving og testing første gang.)

---



Trinn 7

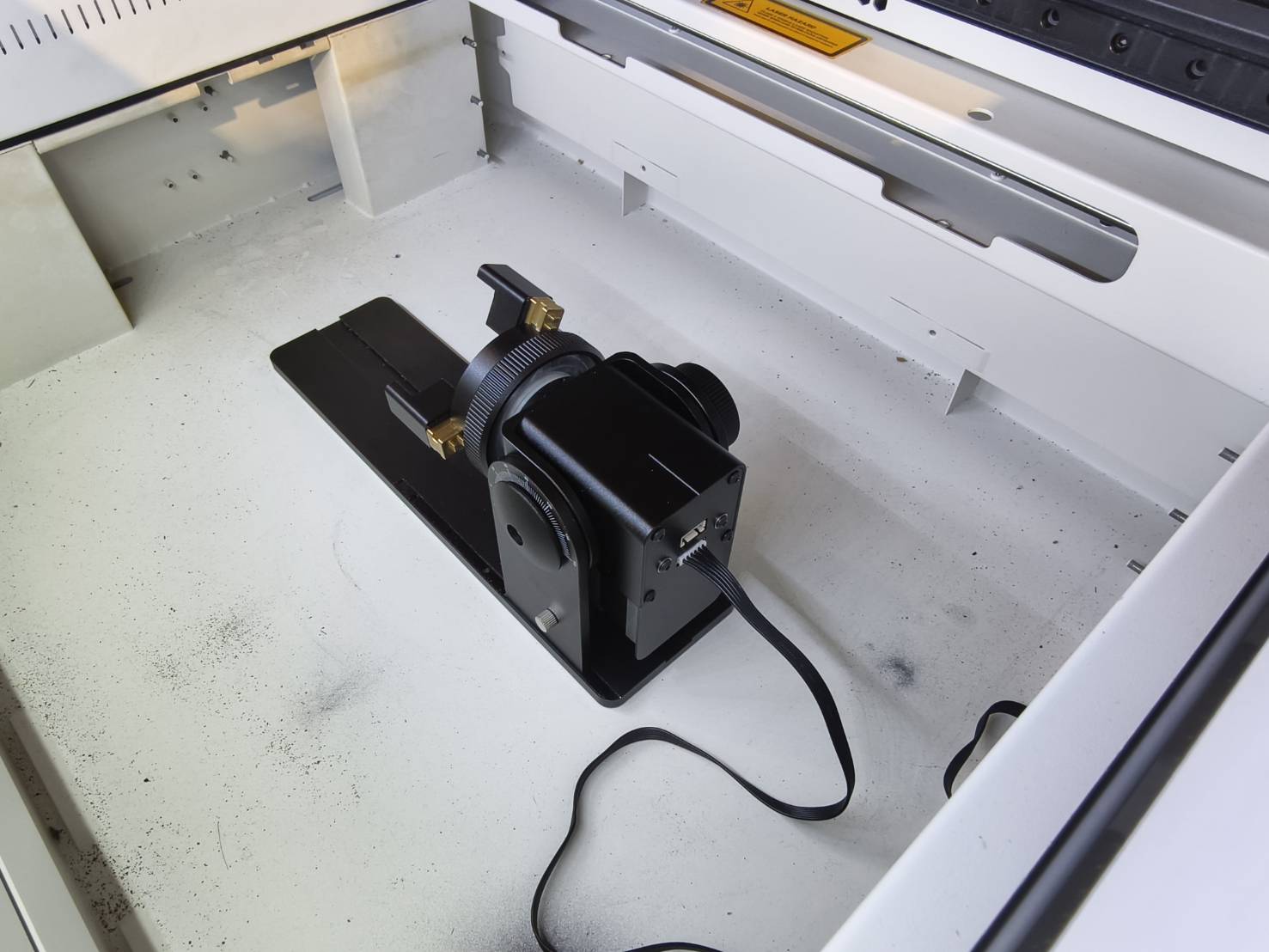

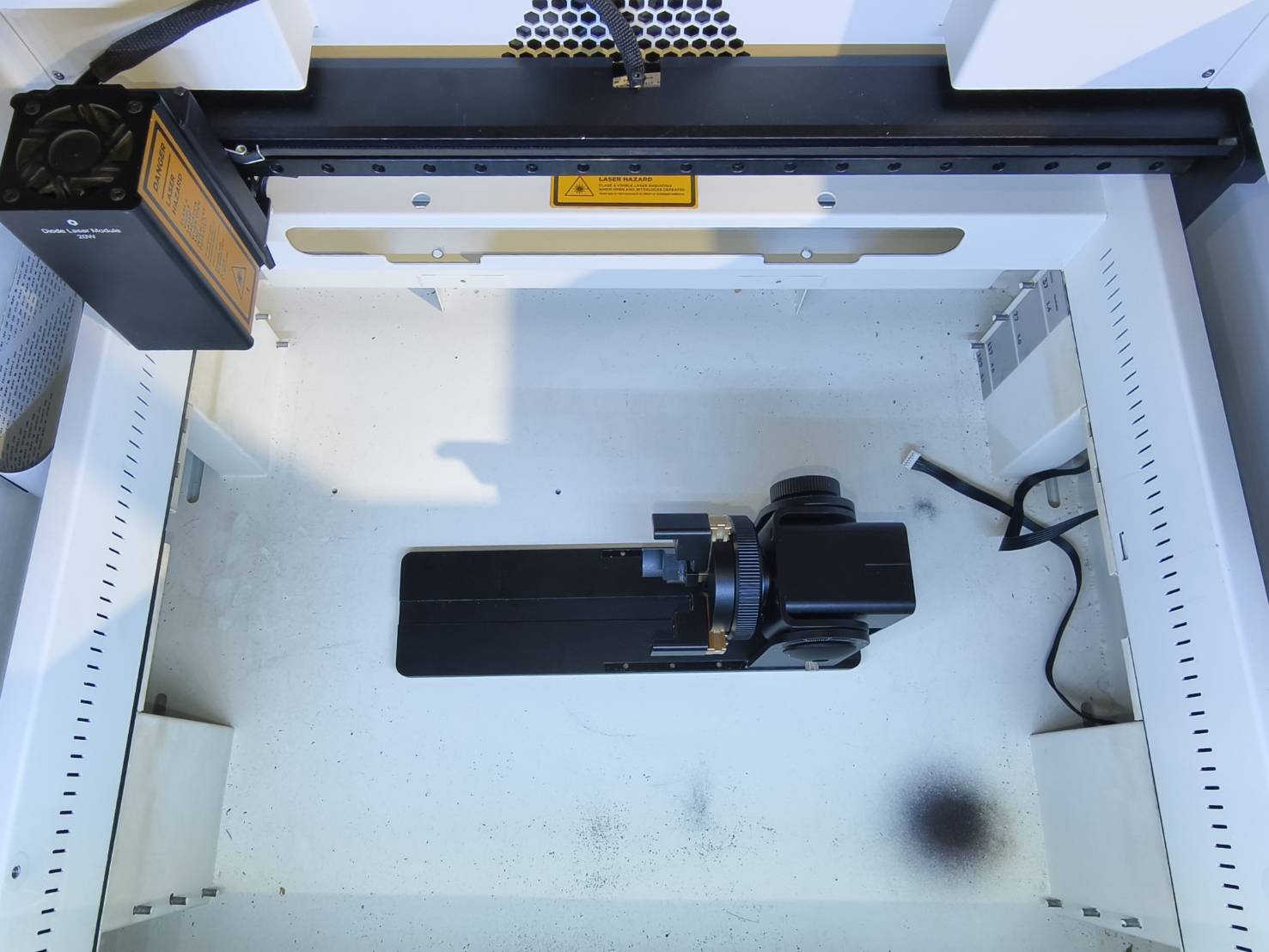

Plasser rotasjonsenheten med monterte kjever i maskinen.

---



Trinn 8

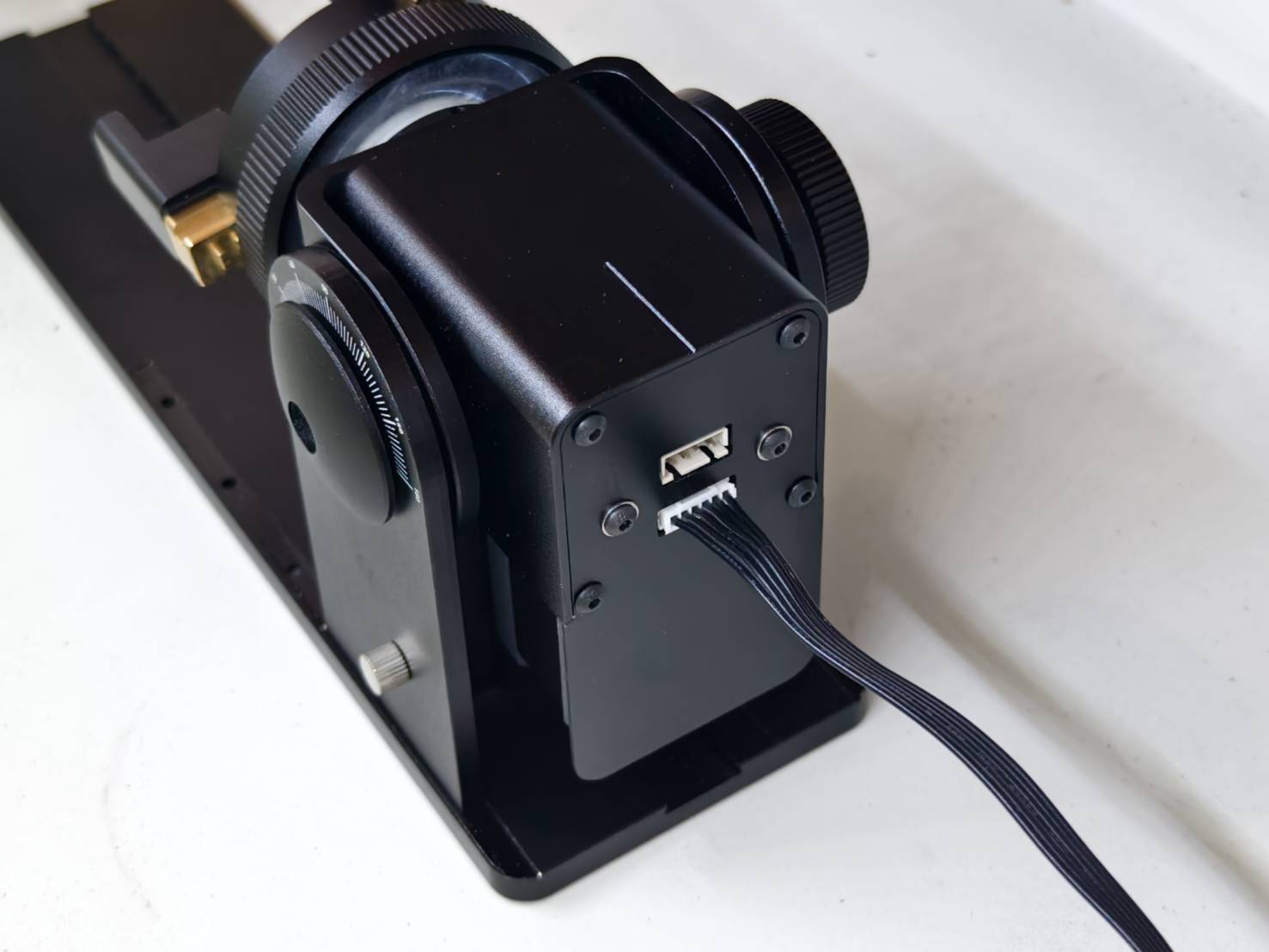

Koble kabelen til rotasjonsenheten. (For Ador er kabelen 6-pinners.)

---



Trinn 9

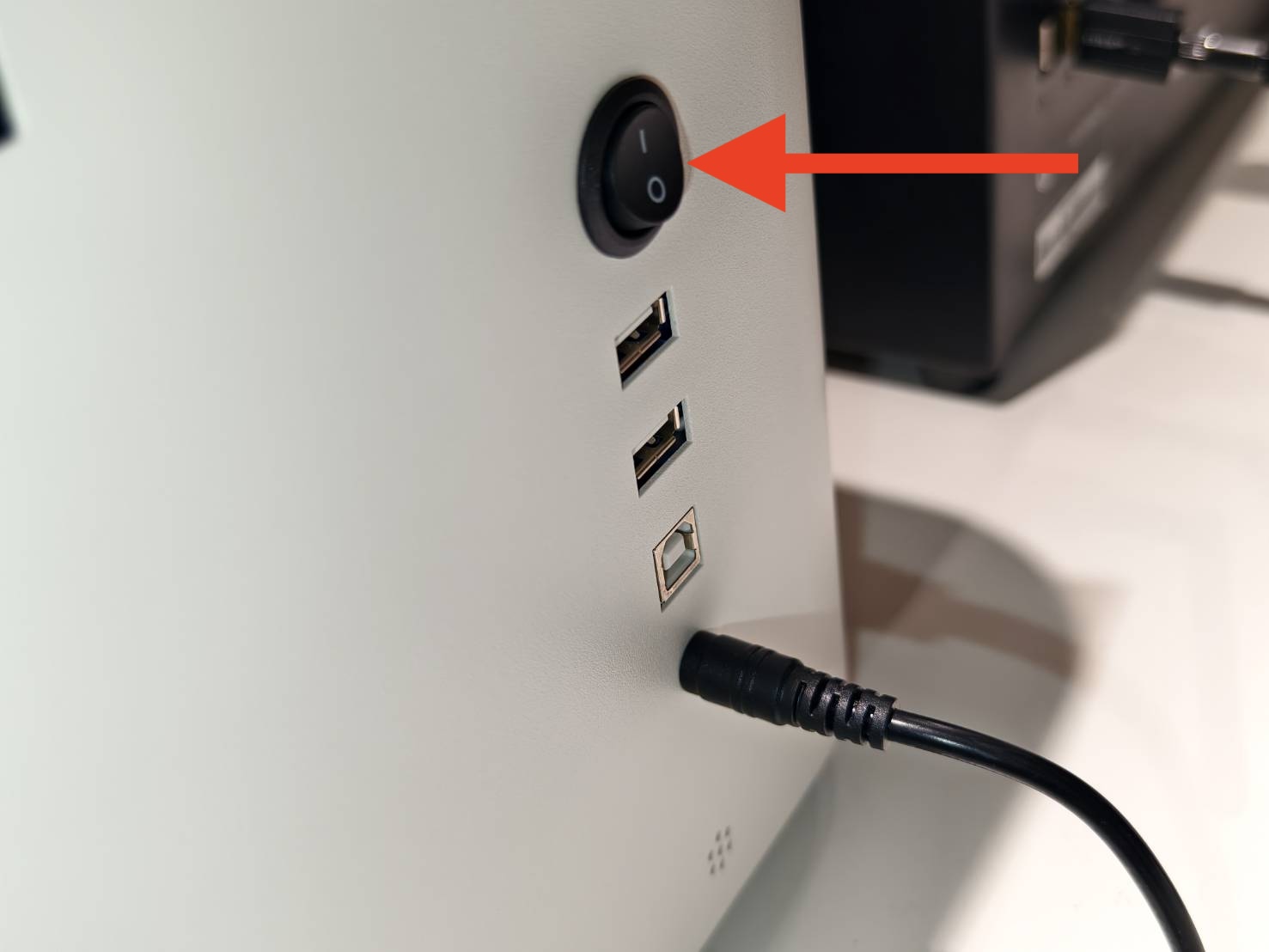

Slå på maskinen.

---



Trinn 10

Mål diameteren eller omkretsen på materialet ditt og noter det for senere bruk.
(*Det anbefales å bruke uønsket materiale til øving og testing første gang.)

---



Trinn 11

Fest materialet i rotasjonsenheten og juster det vannrett.
(Se Roterende chuck-veiledning for å feste ulike former.)

---



Trinn 12

Utfør autofokus.

Fremgangsmåte: Hev laserhodet til øverste posisjon. Flytt fokussonden nær materialets overflate. Senk laserhodet for å sjekke om sonden kan berøre overflaten. Utfør autofokus ved å bruke kontrollpanelet eller dobbeltklikke på knappen til venstre. Video:

---



Trinn 13

Flytt munnstykket til midten av området du ønsker å gravere.

---



Trinn 14

Start Beam Studio.

---



Trinn 15

Gå til "Dokumentinnstillinger" og gjør endringene.

1. Endre alternativet for arbeidsområde til "Ador". 2. Endre alternativet for startposisjon til "Nåværende posisjon". 3.  For jobbens utgangspunkt, velg "Senter".  4. Aktiver rotasjonsfunksjonen. 5. For speilfunksjonen må du aktivere den hvis rotasjonsenheten er snudd. Hvis den ikke er snudd, la den være deaktivert. (Kun tilgjengelig for Ador.)

Standardposisjon (Toppen er flat.)	Snudd posisjon (Motoren er opp.)

---



Trinn 16

Gå til "Rotary Setup" og gjør endringene.

1. Sørg for at rotasjonsfunksjonen er aktivert. 2. Velg Chuck som type. 3. Angi størrelsen på materialet ditt målt i Trinn 10. (Du kan angi en av verdiene, og programvaren vil automatisk beregne den andre.) 4. For speilfunksjonen må du aktivere den hvis rotasjonsaksen er snudd Hvis den ikke er snudd, la den være deaktivert. (Kun tilgjengelig for Ador.)

Standardposisjon (Toppen er flat.)	Snudd posisjon (Motoren er opp.)

---



Trinn 17

Opprett et graveringsobjekt eller importer ditt eget.



Avhengig av designet ditt, vil det vanligvis roteres 90 grader for å samsvare med materialets orientering.

---



Trinn 18

Etter å ha satt opp designet, flytt midten av designet til den blå linjen.

---



Trinn 19

Bruk funksjonen "Running Frame" for å se graveringsbanen.

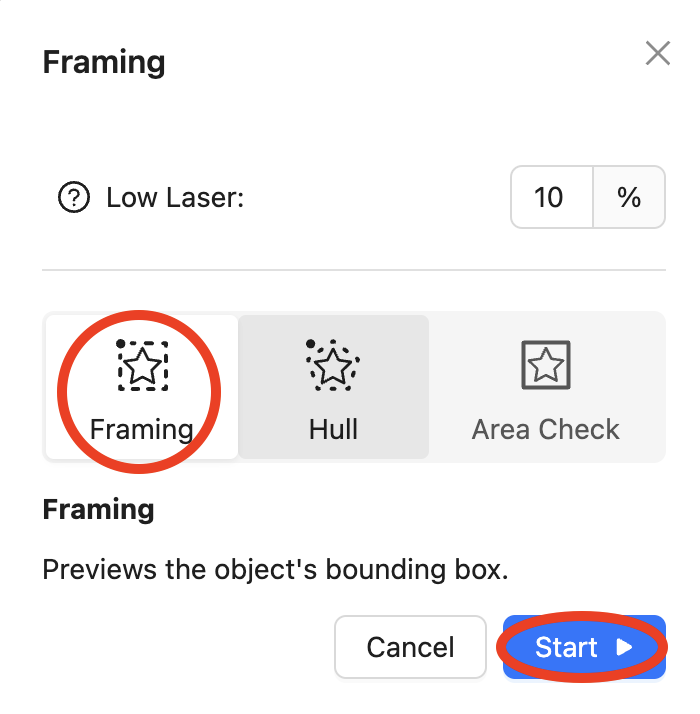

Velg "Framing" for å se designets eller filens avgrensningsramme. Etter å ha klikket på "Start", vil laserhodet begynne å bevege seg, og bevegelsesmønsteret vil indikere graveringsområdet for denne oppgaven. Startpunktet er der laserdysen din er plassert for øyeblikket. Banen vil avhenge av "Jobbopprinnelse" som er valgt i Trinn 15. Når sentrum er valgt, vil startpunktet bli satt til designets midtpunkt. Sentrum brukes vanligvis for roterende jobber. Du kan flytte laserhodet for å endre graveområdet inntil posisjonen er godkjent.

---



Trinn 20

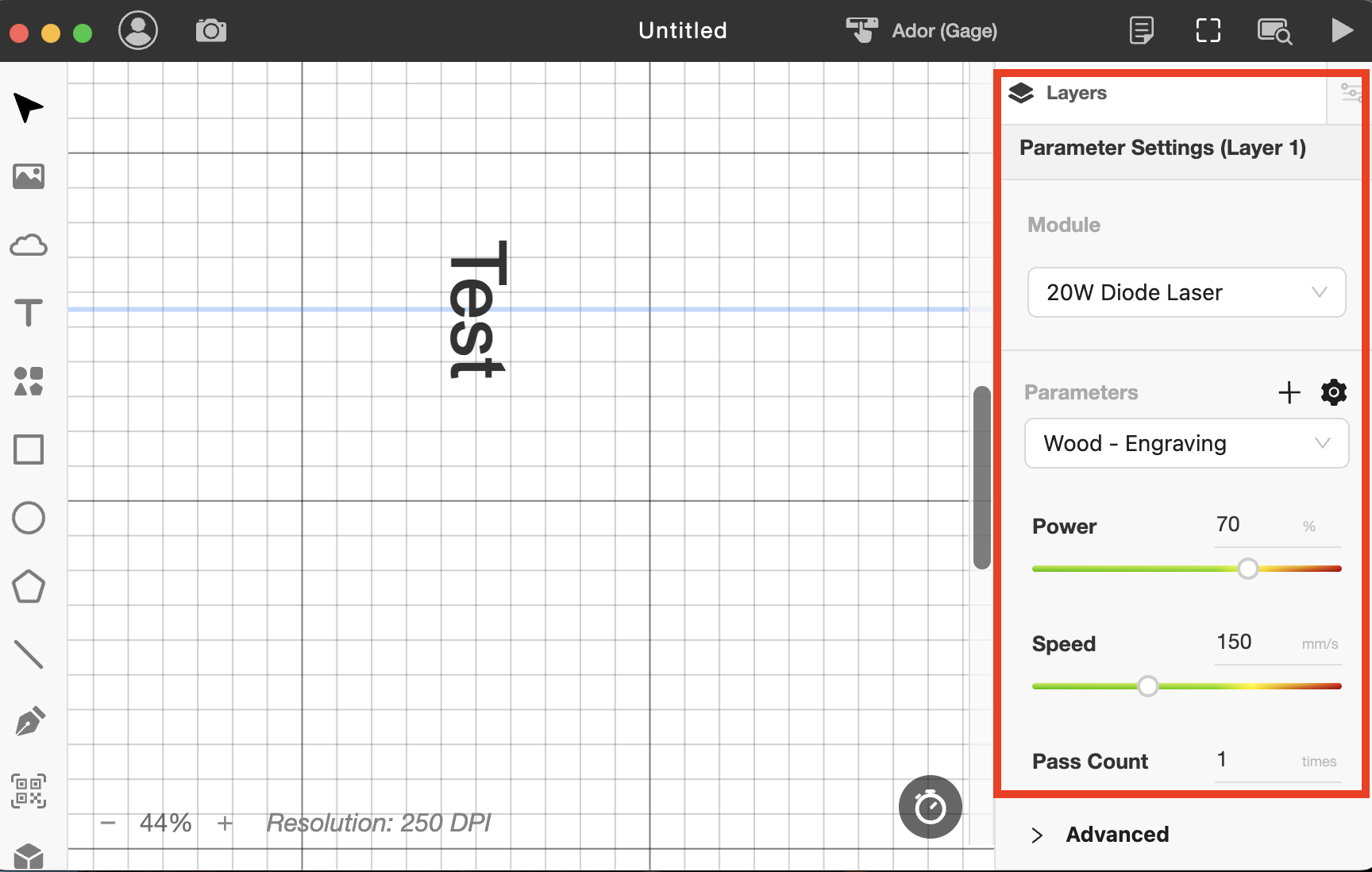

Når du har bekreftet graveposisjonen, still inn korrekte parametere for hastighet og effekt basert på materialet ditt.

---



Trinn 21

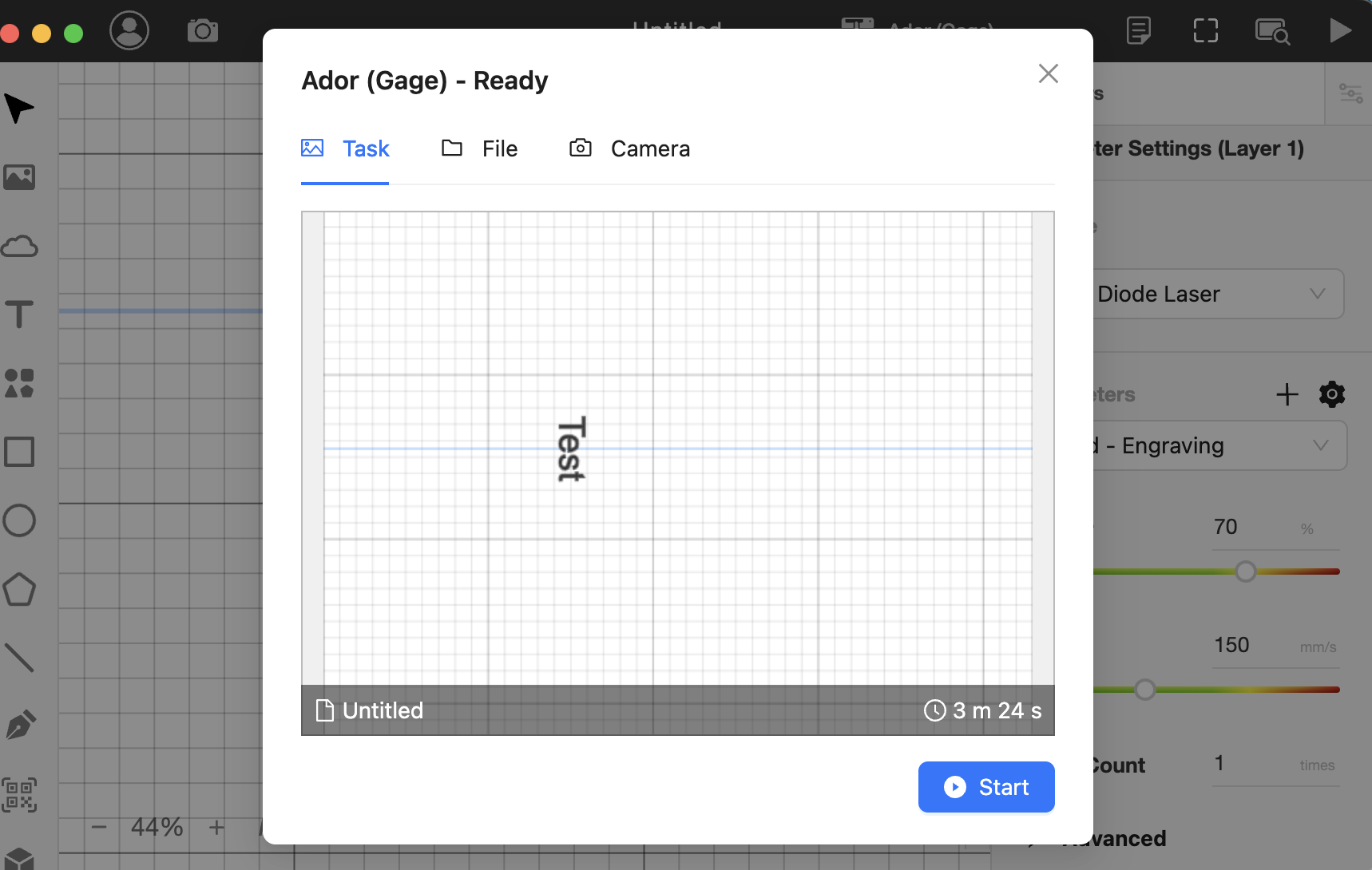

Lukk døren og start oppgaven.

---



Trinn 22

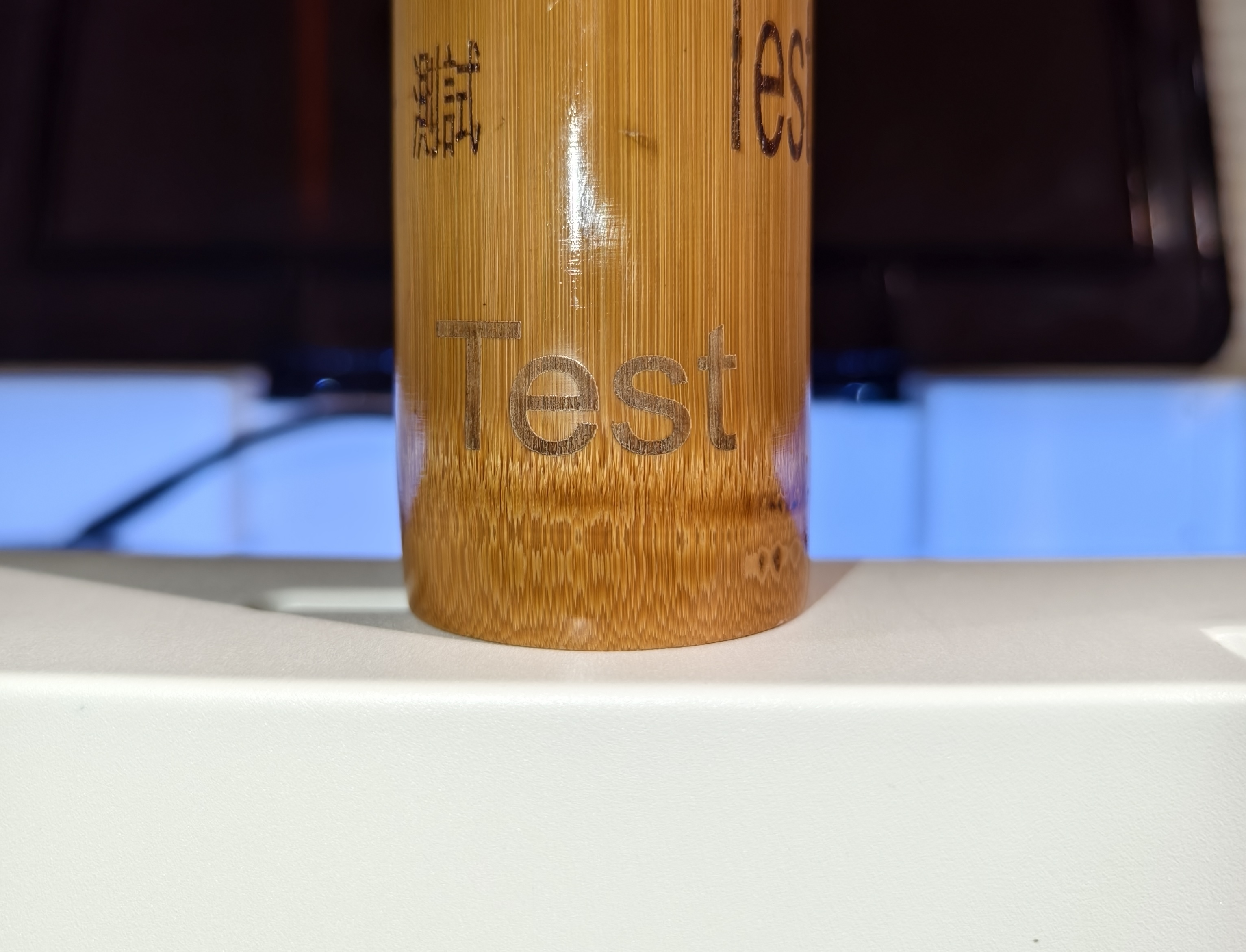

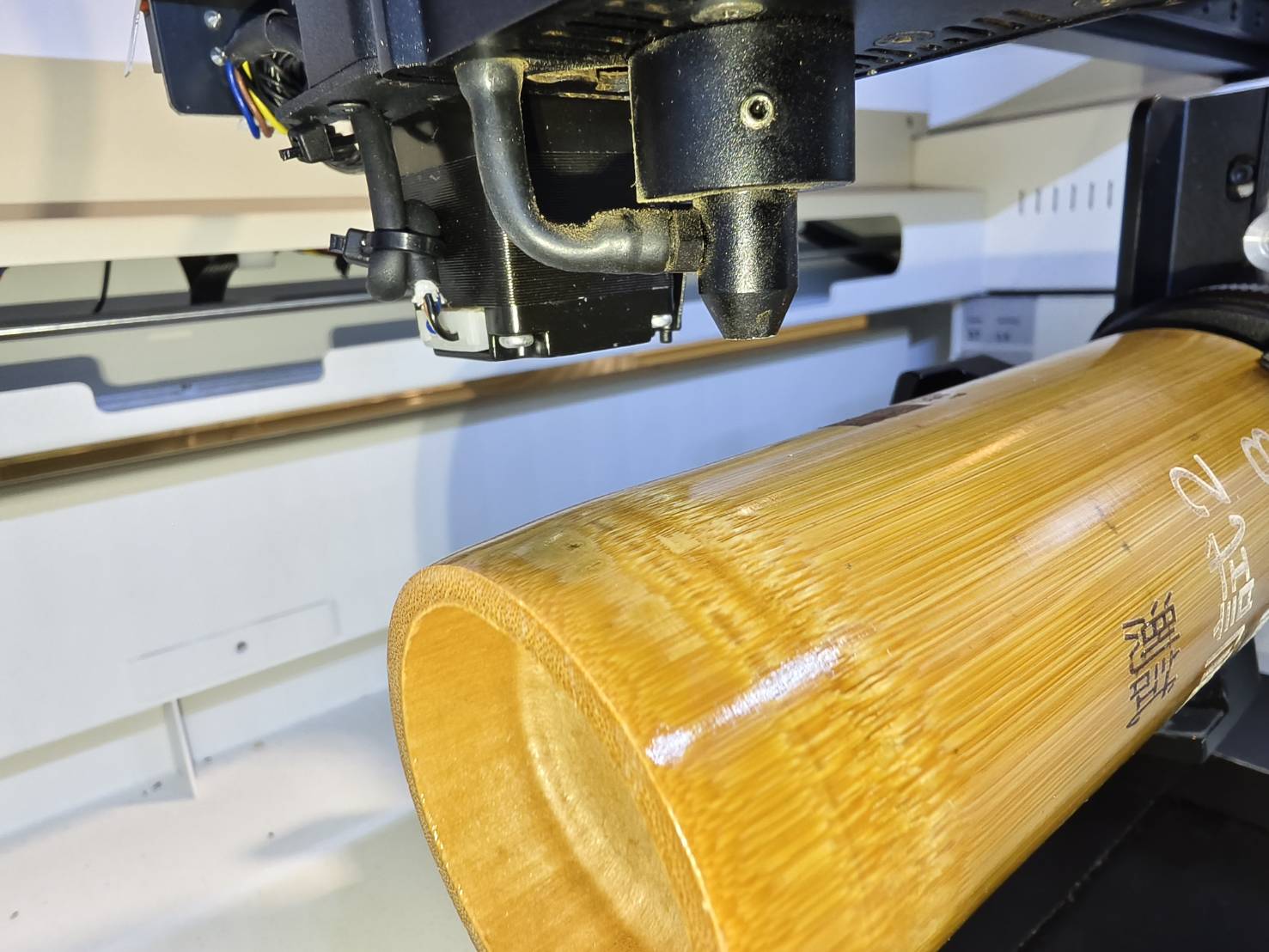

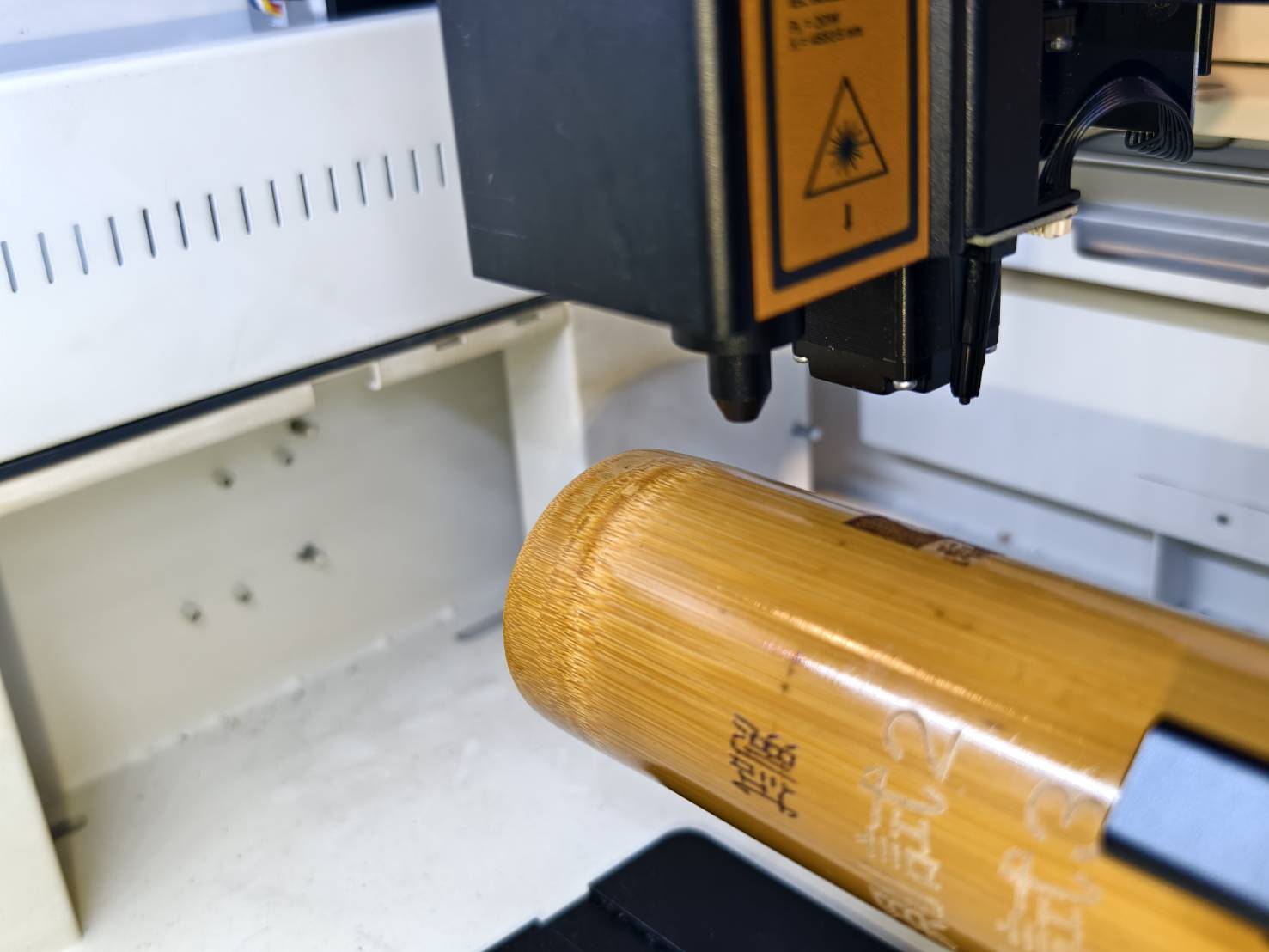

Kontroller resultatet.

---
