Ador Rotary - Start gravering

Beskrivelse

Denne artikkelen vil guide deg gjennom hvordan du starter en graveringsoppgave etter at maskinvaren er installert.

Hvis du leter etter hvordan du skriver ut med en roterende enhet, vennligst se lenken nedenfor.
Ador Rotary - Start utskrift

Trinn 1

Vennligst forsikre deg om at du har følgende programvare- og fastvareversjoner for å bruke Adors roterende funksjon.

Beam Studio versjon 2.3.8 eller nyere (Guide)	Fastvareversjon 5.3.3 eller nyere. (Guide)

Trinn 2

Slå på maskinen og installer modulen.
Se lenkene i tabellen nedenfor for installasjonsveiledninger for moduler.

10W/20W diodelaser-modul	2W infrarød laser-modul

Trinn 3

Plasser graveringsobjektet på valsene.
Tilgjengelig størrelsesområde for objektet er 3 mm - 140 mm.
For objekter mellom 3 mm og 5 mm er ikke autofokusfunksjonen tilgjengelig, så manuell fokusering er nødvendig.

Her er en demonstrasjon av hvordan du justerer valsene på den roterende enheten.
(Trykk og hold inne knappen til høyre, så kan valsene flyttes fritt)

Avhengig av formen på objektene, vennligst se veiledningene nedenfor for hvordan du plasserer objektet riktig: Sylindriske objekter, Koniske objekter, Begre

Sylindriske objekter

Koniske objekter

Før du plasserer objektet, må du bruke støtten. Vennligst forsikre deg om at hjulene på støtten passer til objektet ditt.

Merk: Vater-appen på smarttelefoner kan også være et alternativt verktøy å bruke.

Begre

Før du plasserer objektet, må du bruke støtten. Vennligst forsikre deg om at hjulene på støtten passer til objektet ditt.

Trinn 4

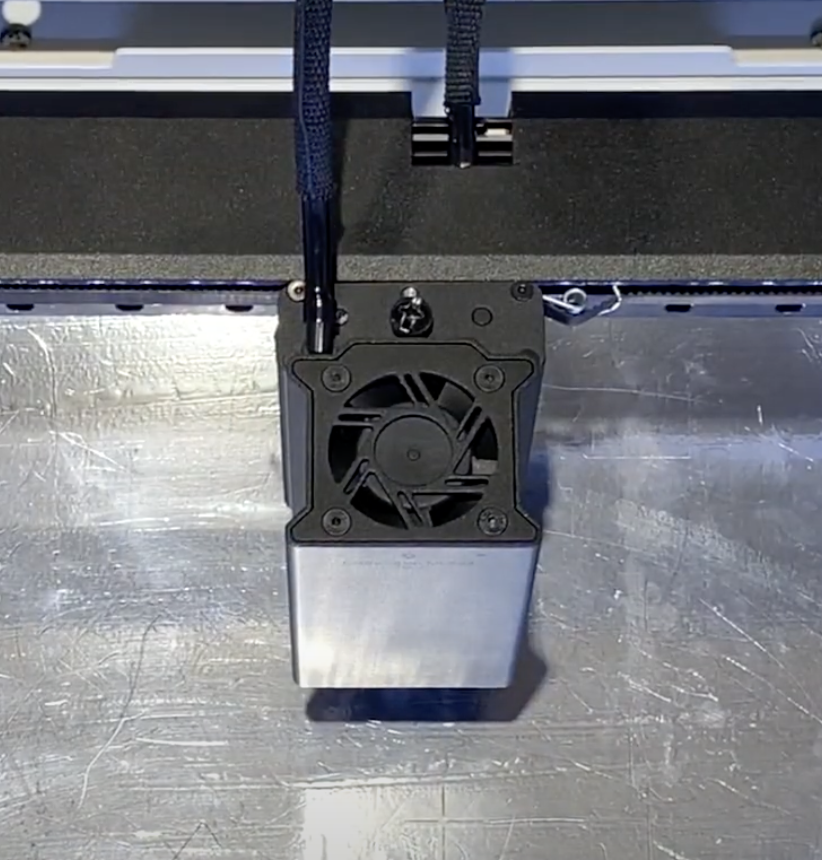

Utfør autofokus.

10W/20W lasermodul og 2W lasermodul

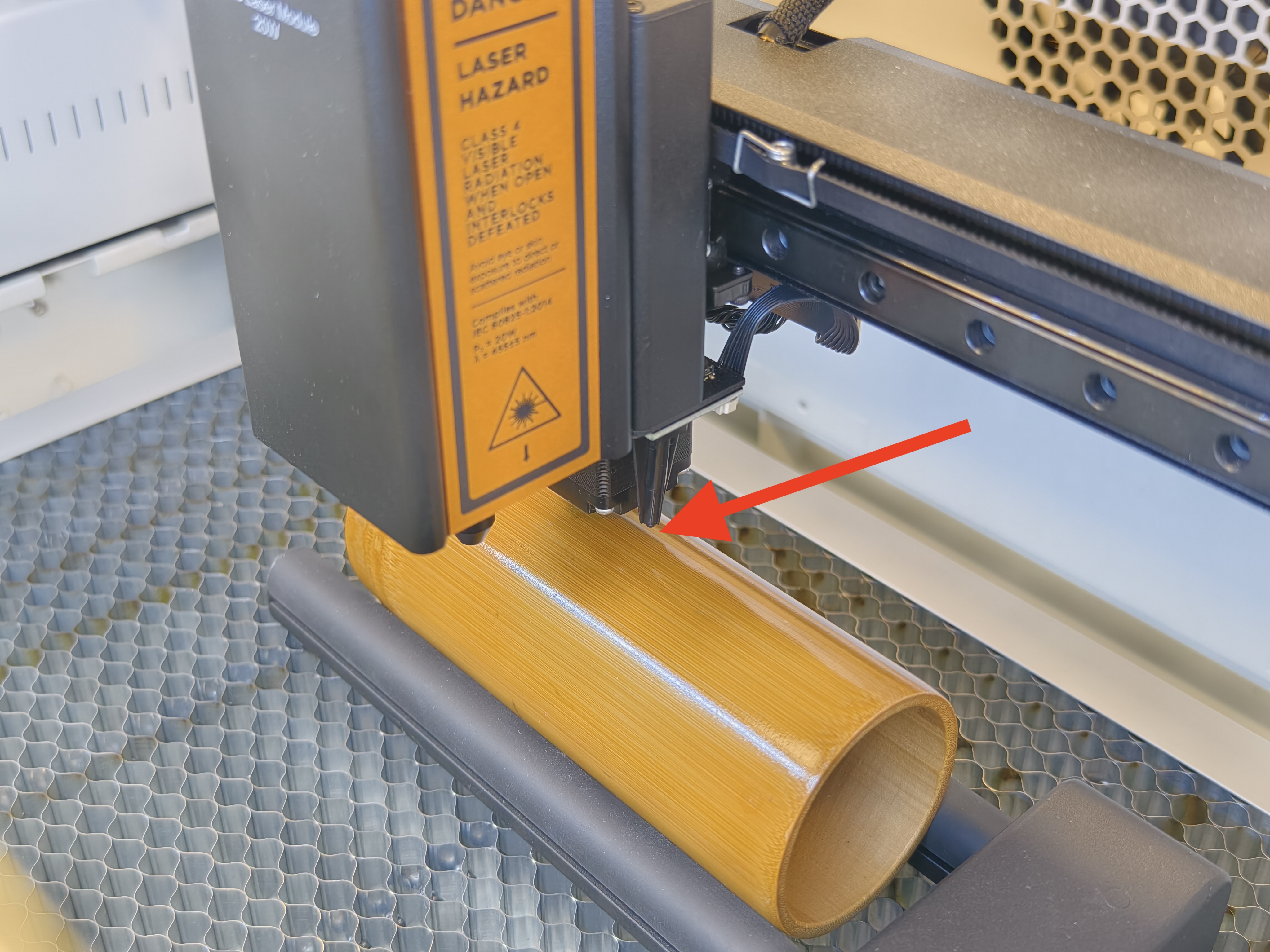

Hev modulen til toppen av eller over objektet ditt. Flytt proben til den høyeste overflaten på objektet ditt og senk modulen for å sikre at proben kan nå overflaten. Dobbelttrykk på knappen eller bruk kontrollpanelet for å autofokusere.

Trinn 5

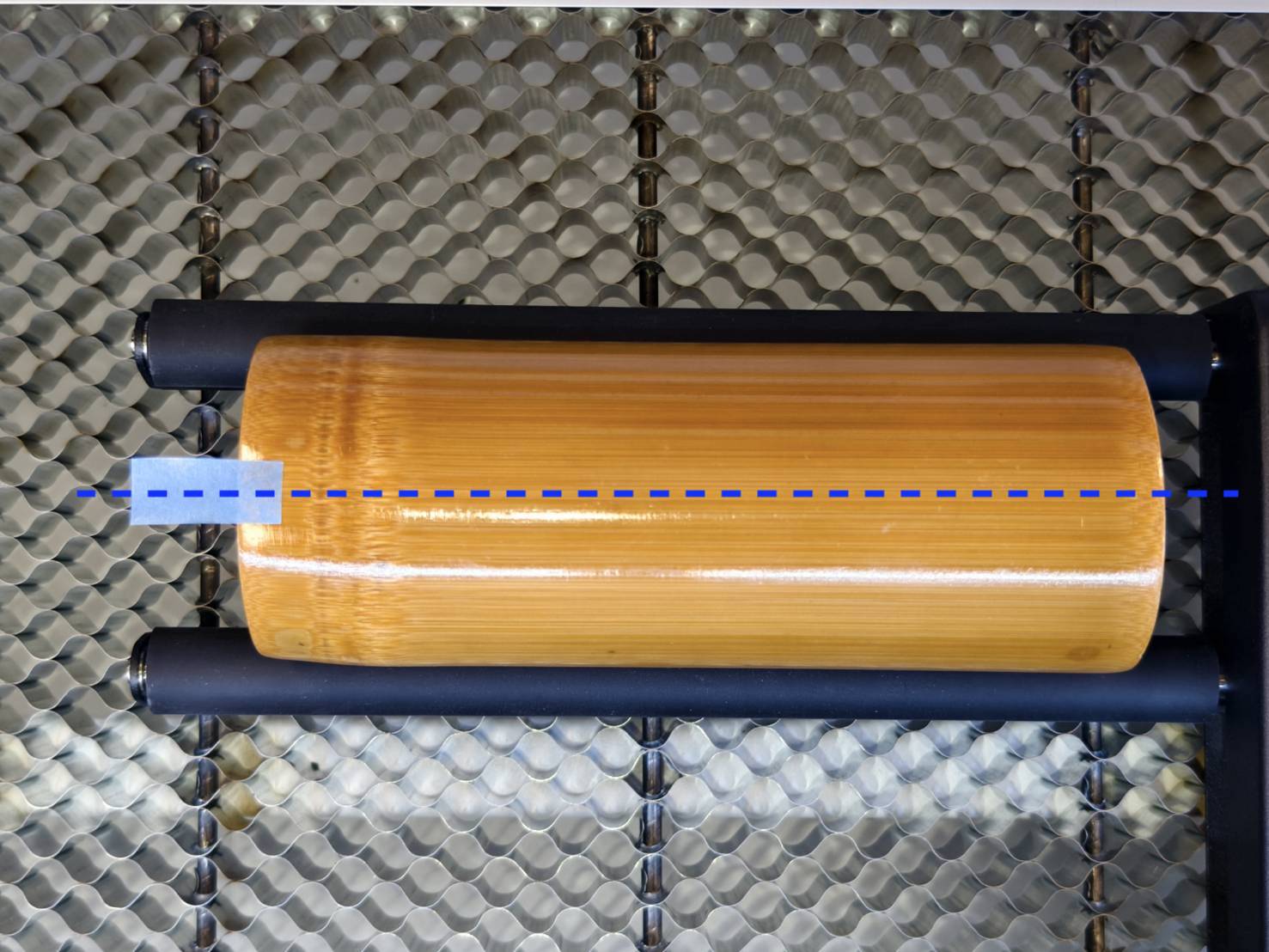

Plasser et stykke tape midt på objektet ditt.
Dette vil være nyttig for å finne midten av objektet når du bruker kameraforhåndsvisning og programvaren.

Trinn 6

Start Beam Studio og last inn filen eller bildet ditt. Sett arbeidsområdet til Ador og aktiver rotasjonsfunksjonen.

Trinn 7

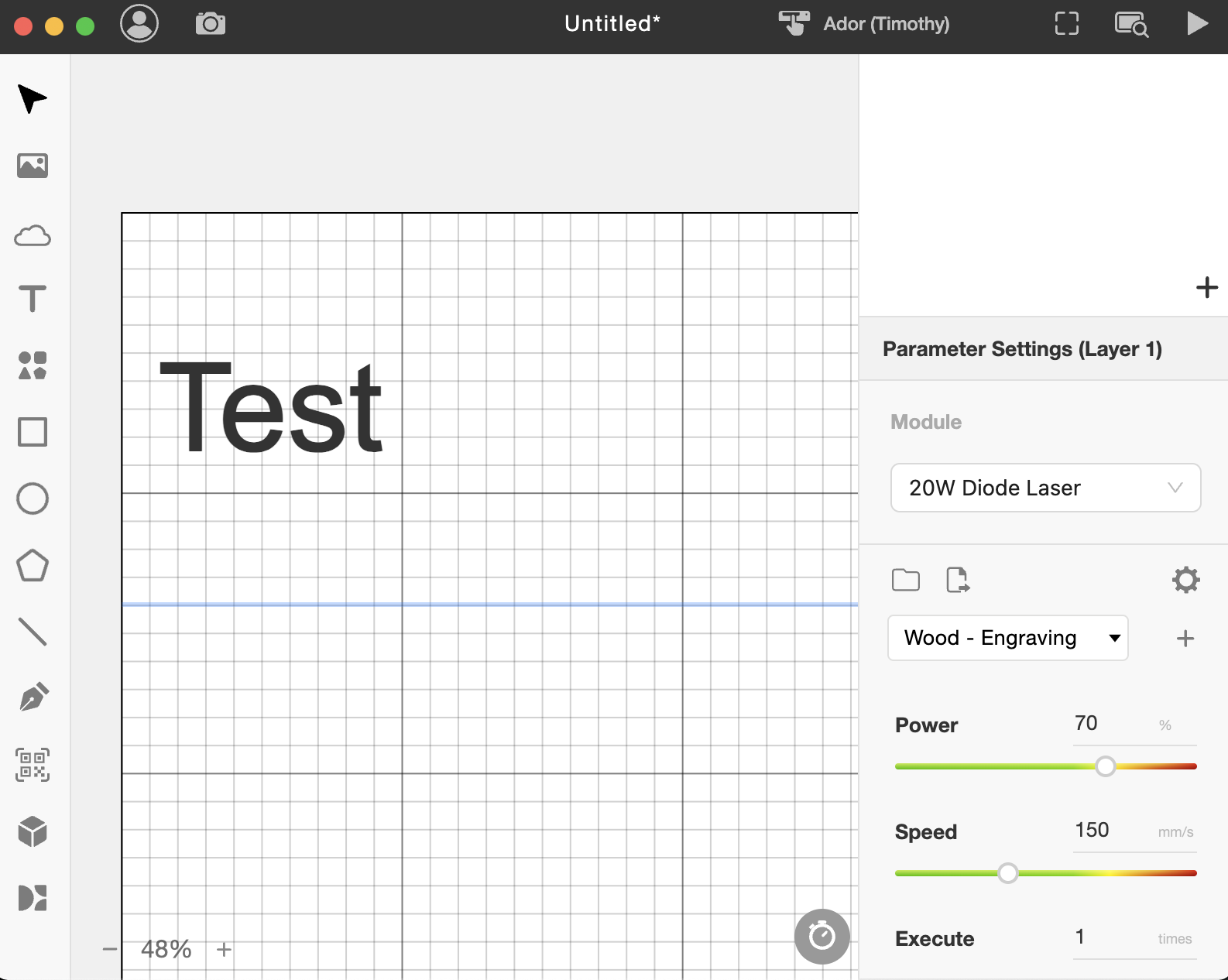

Still inn parameterne for oppgaven i henhold til materialet og modulen din.

Trinn 8

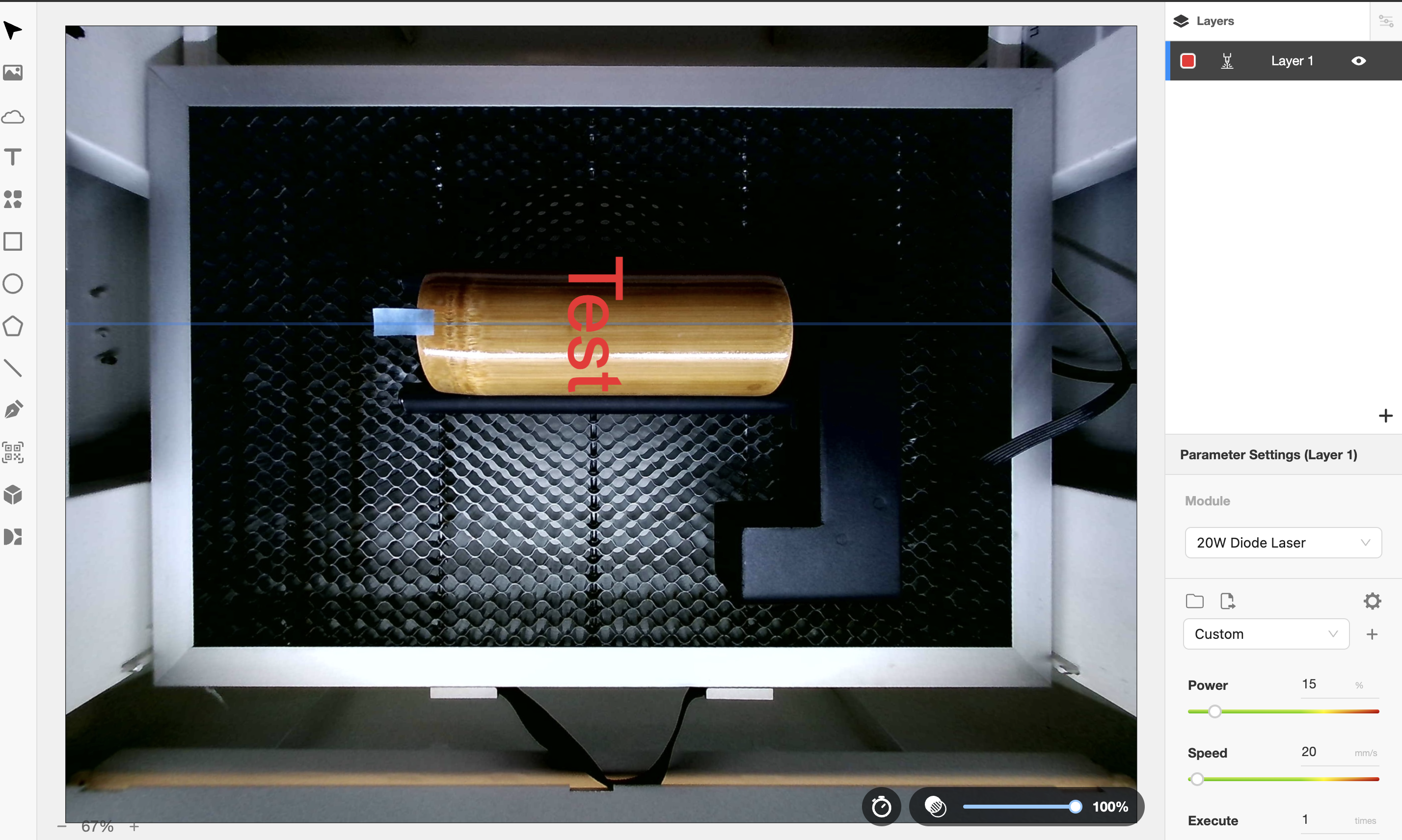

Lukk døren og utfør en kameraforhåndsvisning for å ta et bilde. Plasser bildet ditt på objektet og roter det om nødvendig. Dra den blå linjen i midten av objektet for å angi senterpunktet.

Trinn 9

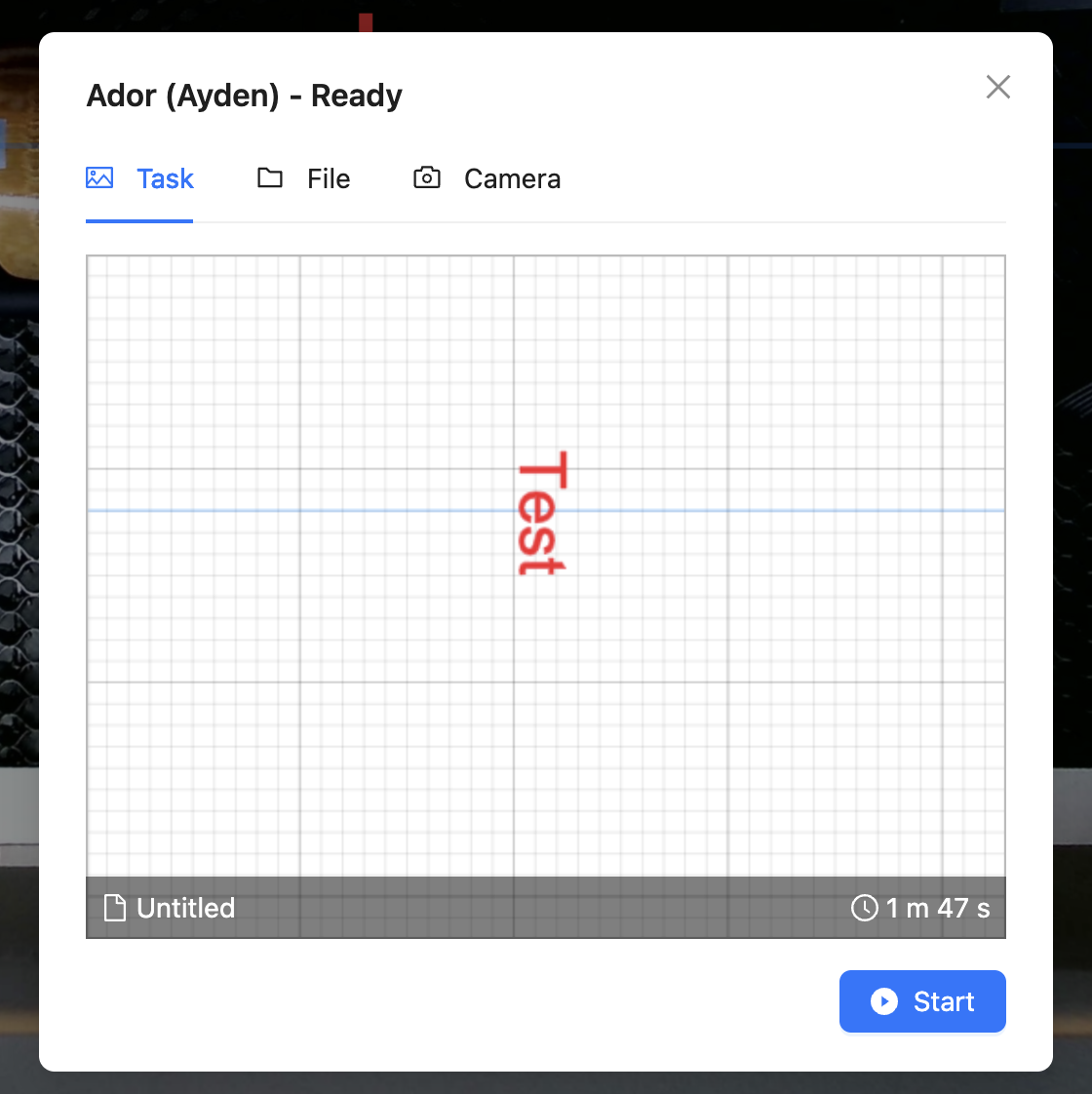

Start graveringen.

Trinn 10

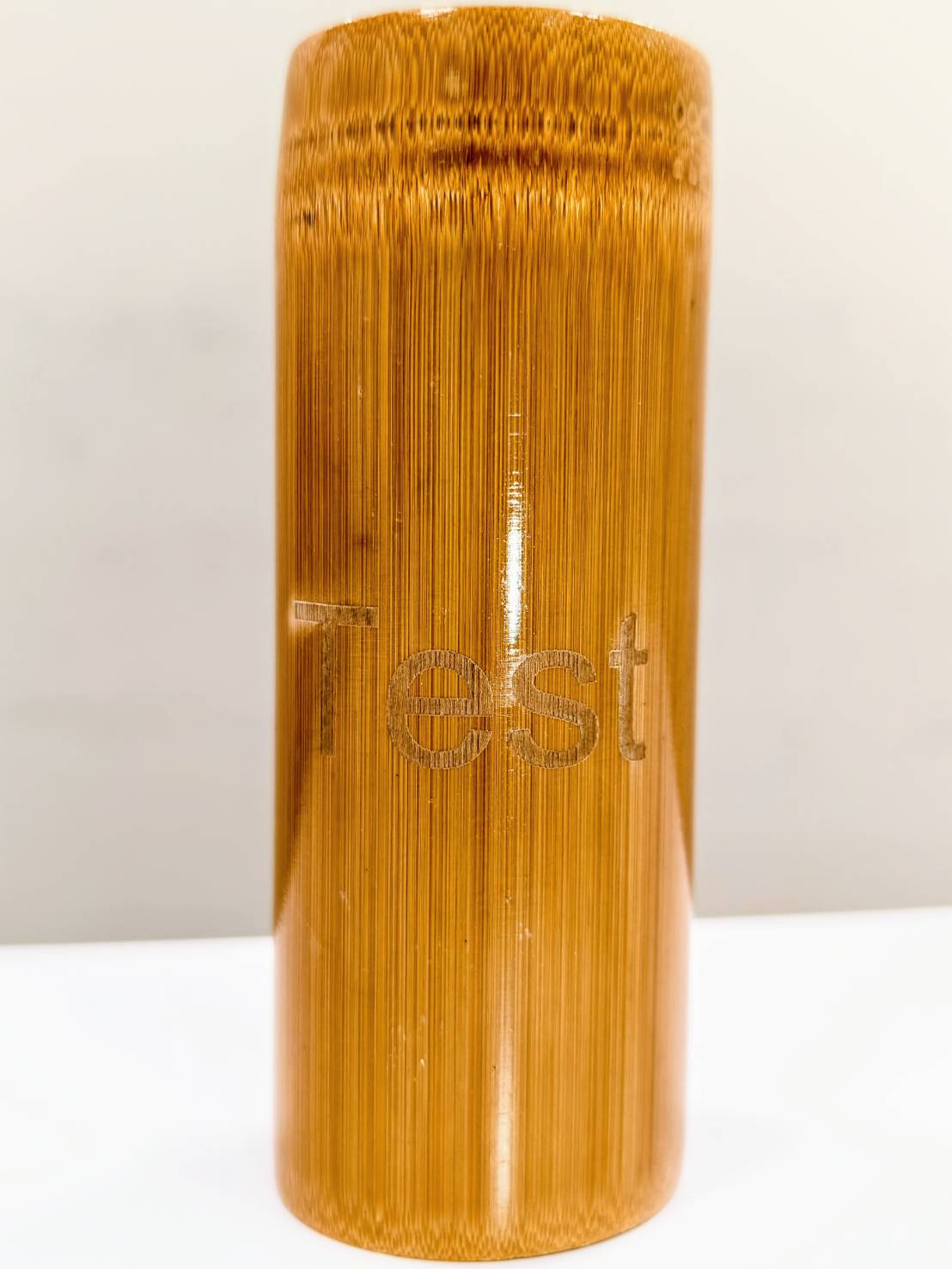

Sjekk resultatet.
