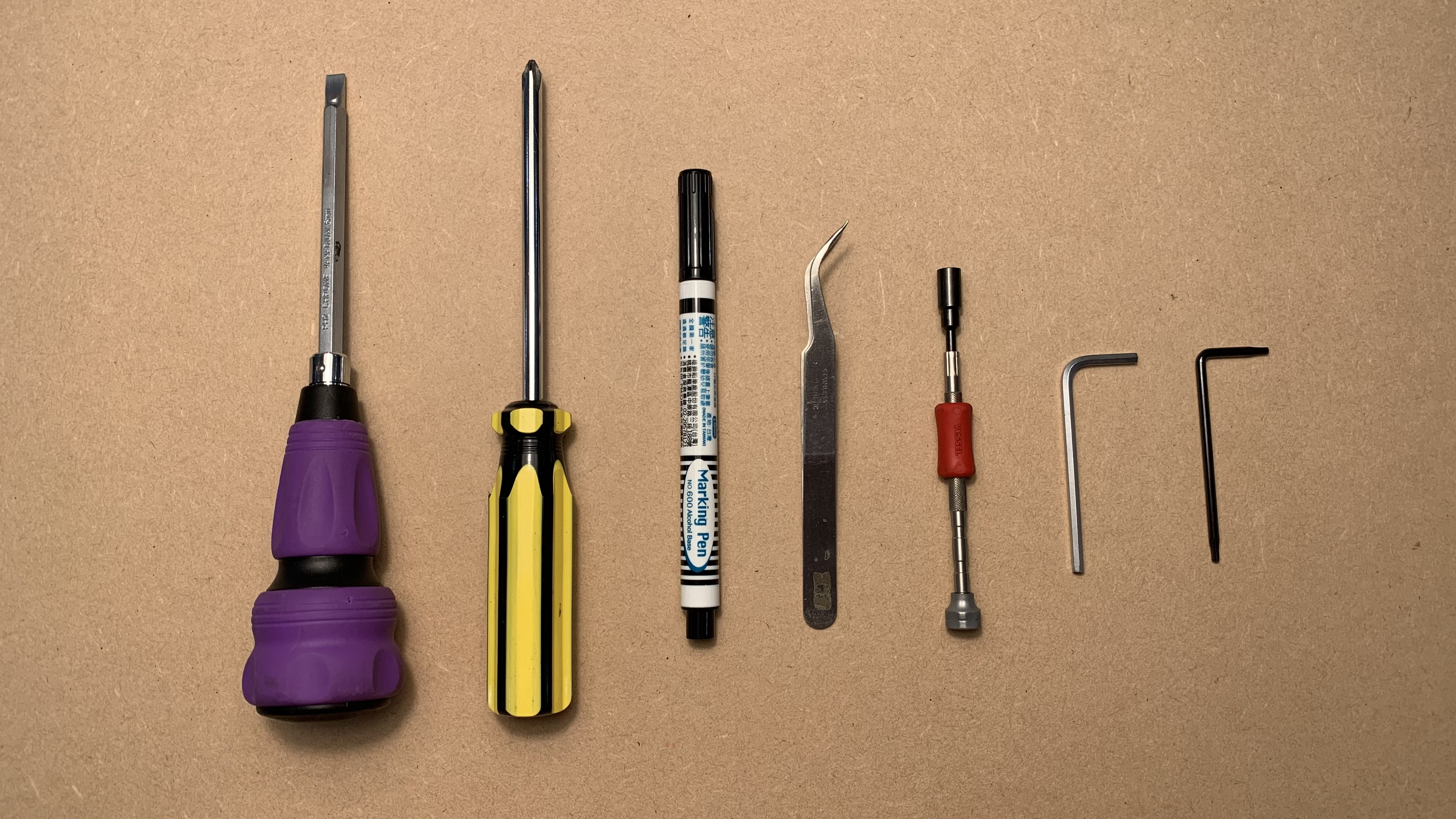

Verktøy
| 1 |
Torx T8 skrutrekker |
| 2 |
3mm unbrakonøkkel |
| 3 |
Stjerneskrutrekker |
| 4 | Flathodet skrutrekker |
| 5 | Merkepenn |
| 6 | Pipenøkkel (5,5 mm) |
| 7 | Superlim (valgfritt) |
Trinn 1
Slå av maskinen, koble fra strømledningen og snu maskinen.
Trinn 2
Merk gummifoten og skruen som er i nærheten av USB-porten.
Hensikten med merkingen er at denne fotens skrue er kortere enn de andre, og den må være i samme posisjon.
Trinn 3
Skru ut disse bunnskruene.
(T8-skrue x 6 stk. og 3 mm HEX-skrue x 4 stk.)
Trinn 4
Snu maskinen og skru ut sideskruene (T8-skrue x 2 stk.)
Trinn 5

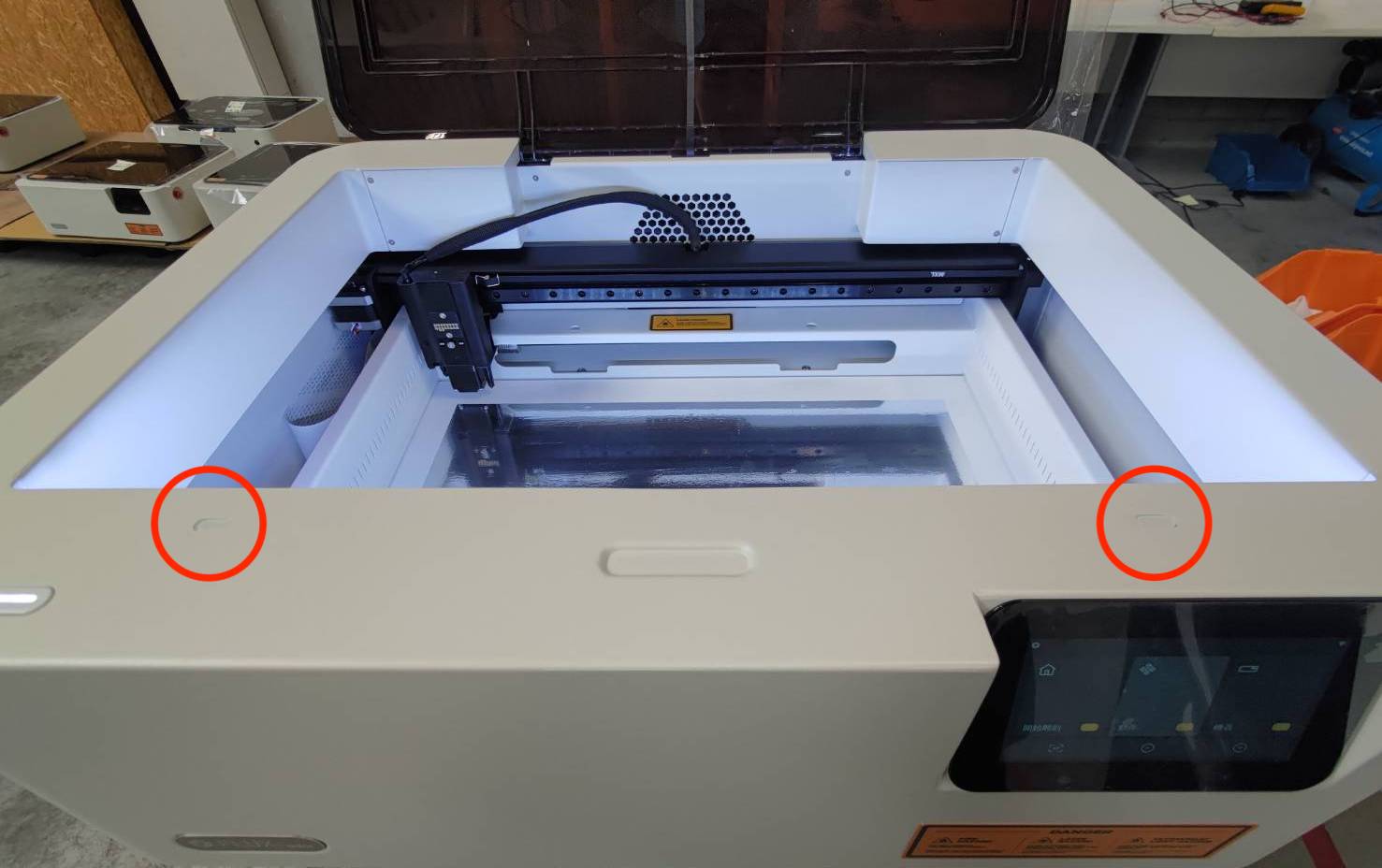

Merk skruehullene på begge sider med pennen.
Hensikten er å minne deg selv på at de merkede sidene skal vende mot arbeidsområdet under montering.
Trinn 6
Skyv modulsetet mot viften til det stopper.
Trinn 7

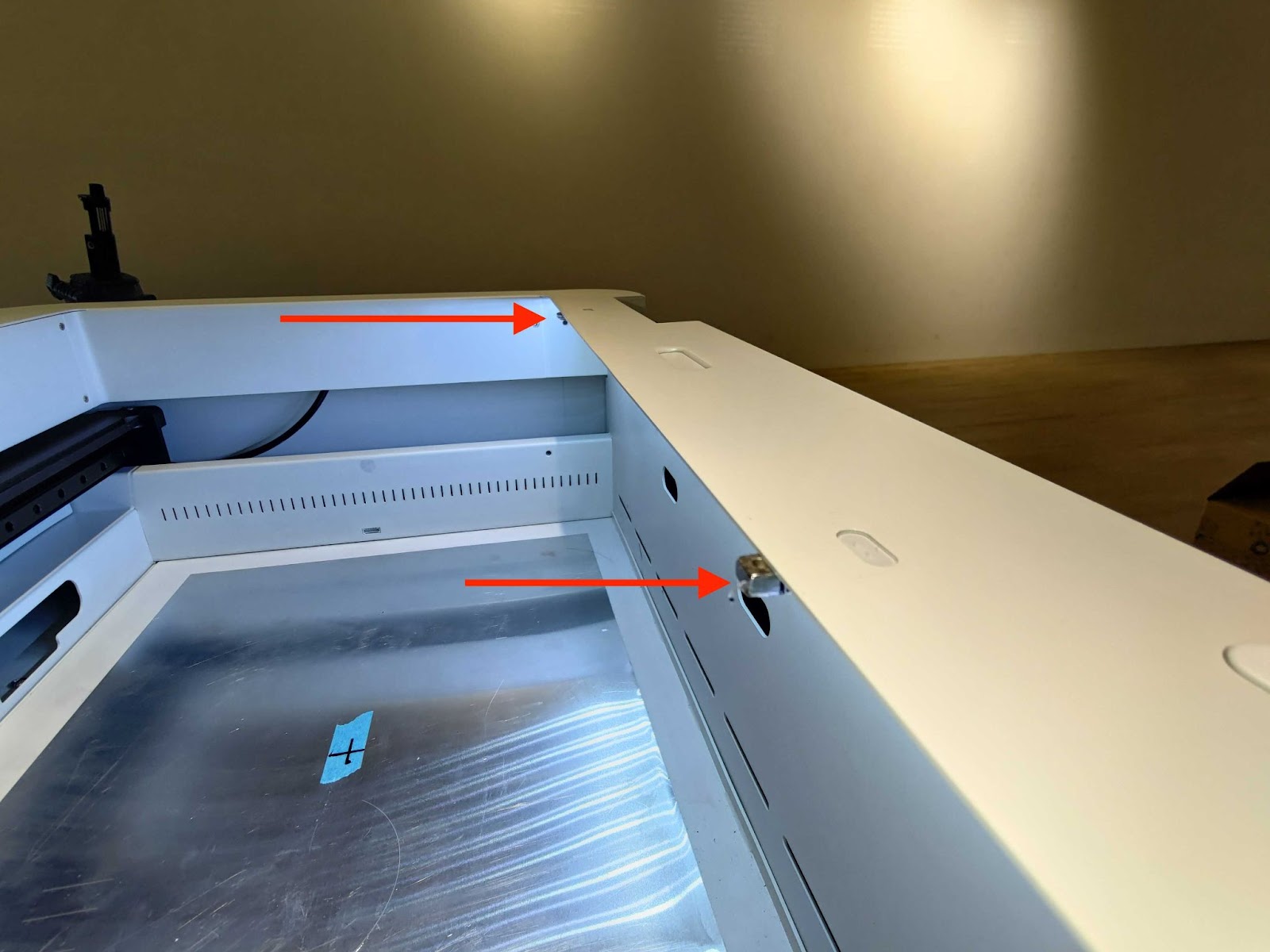

Løft den øvre rammen med begge hender og plasser den på tappene.
(Vær forsiktig så ledningene ikke kommer i klem mellom rammene.)

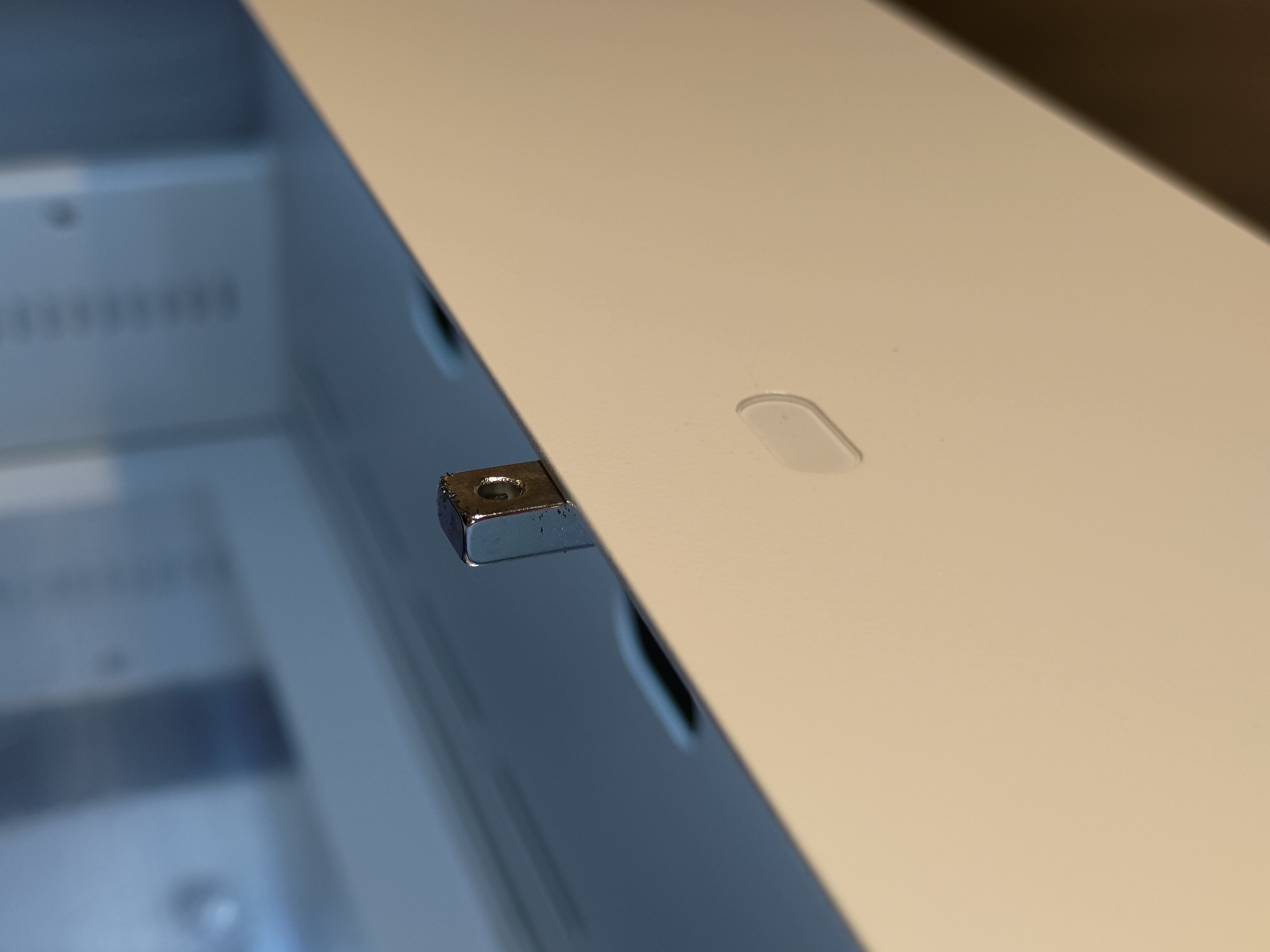

Eksempel på ramme plassert på tappene:
Eksempel på løftevideo (Videoen er tatt inne i maskinen):
Trinn 8

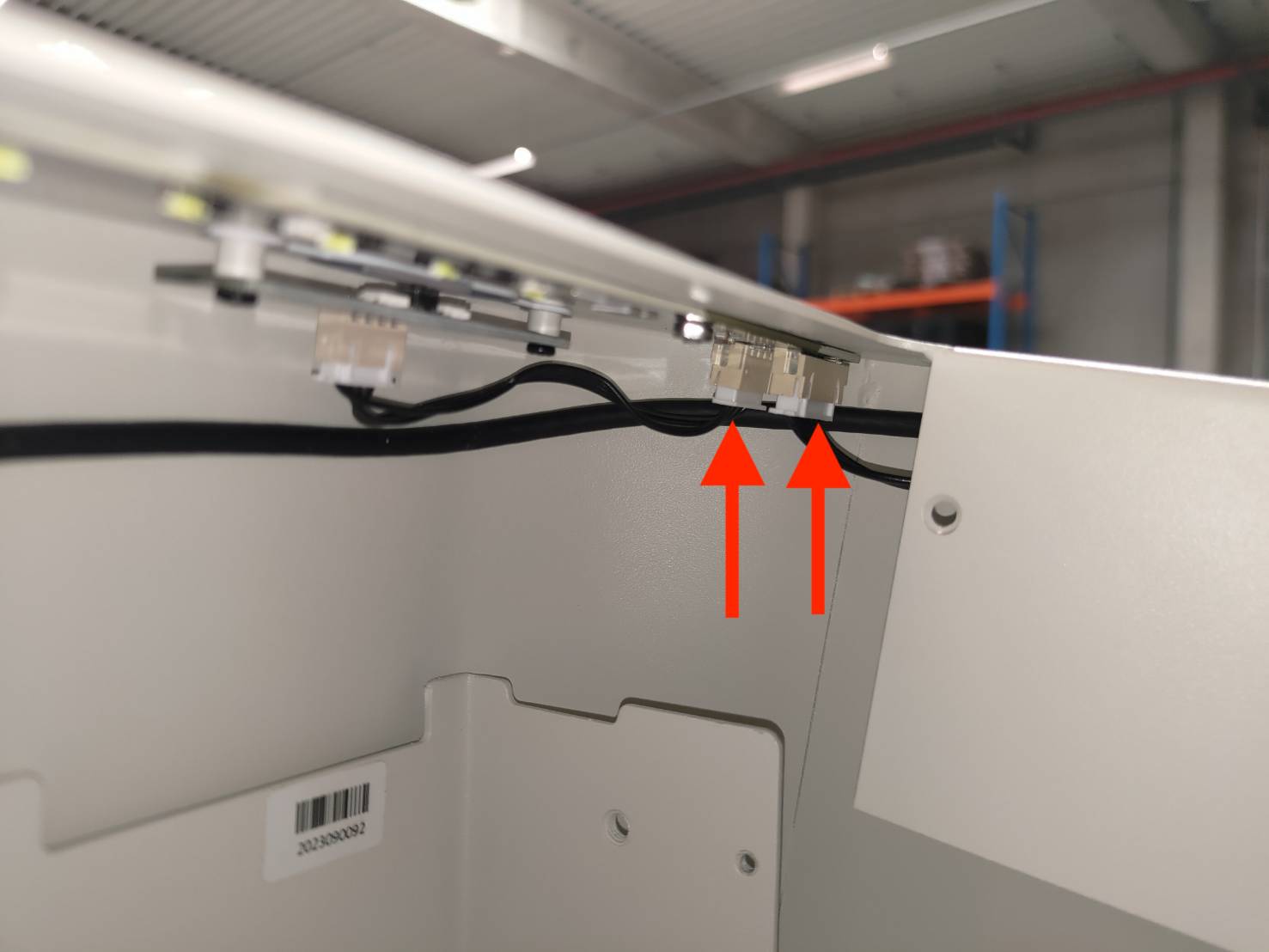

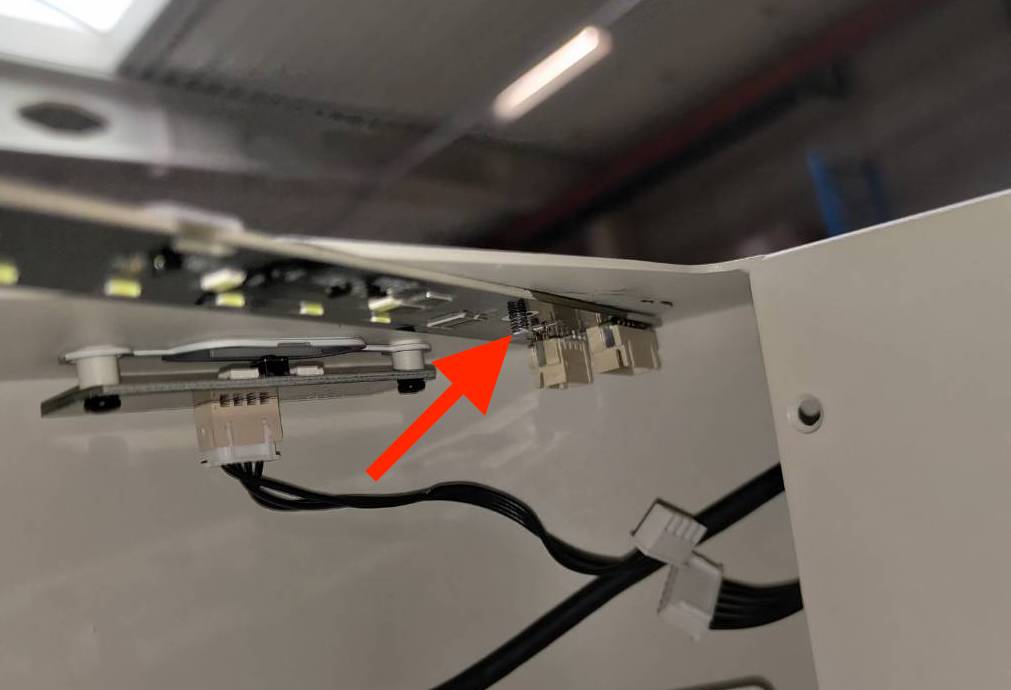

Koble fra disse to kablene.
Trinn 9

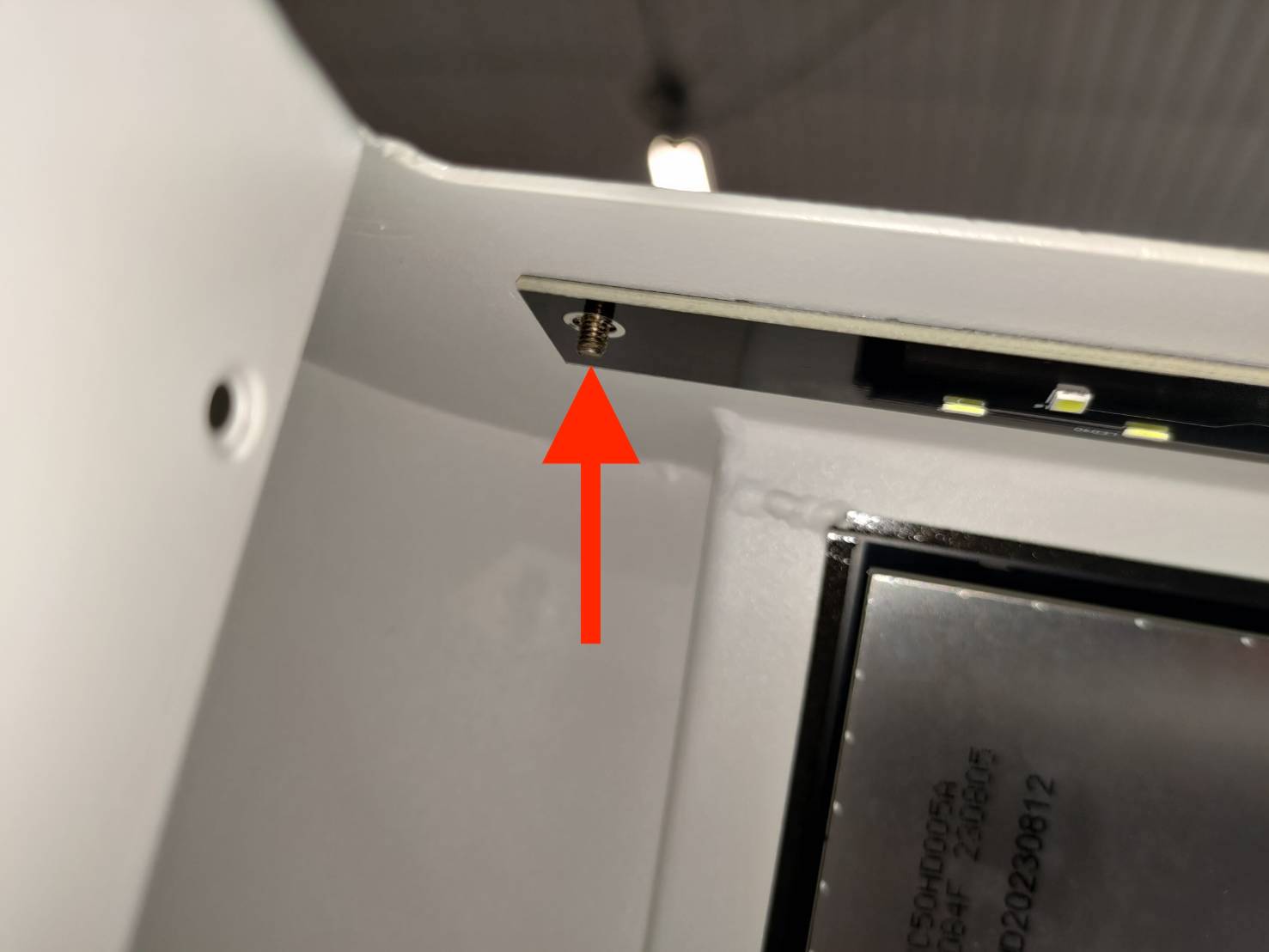

Bruk en 5,5 mm pipenøkkel for å fjerne disse to mutrene.
Kabelside
Skjermside
Trinn 10
Bruk en flat skrutrekker for å lirke ut kretskortet.

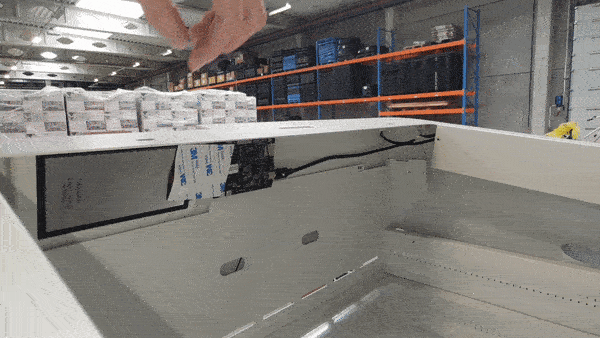

Demonstrasjonsvideo (Videoen er tatt inne i maskinen)
Tips:

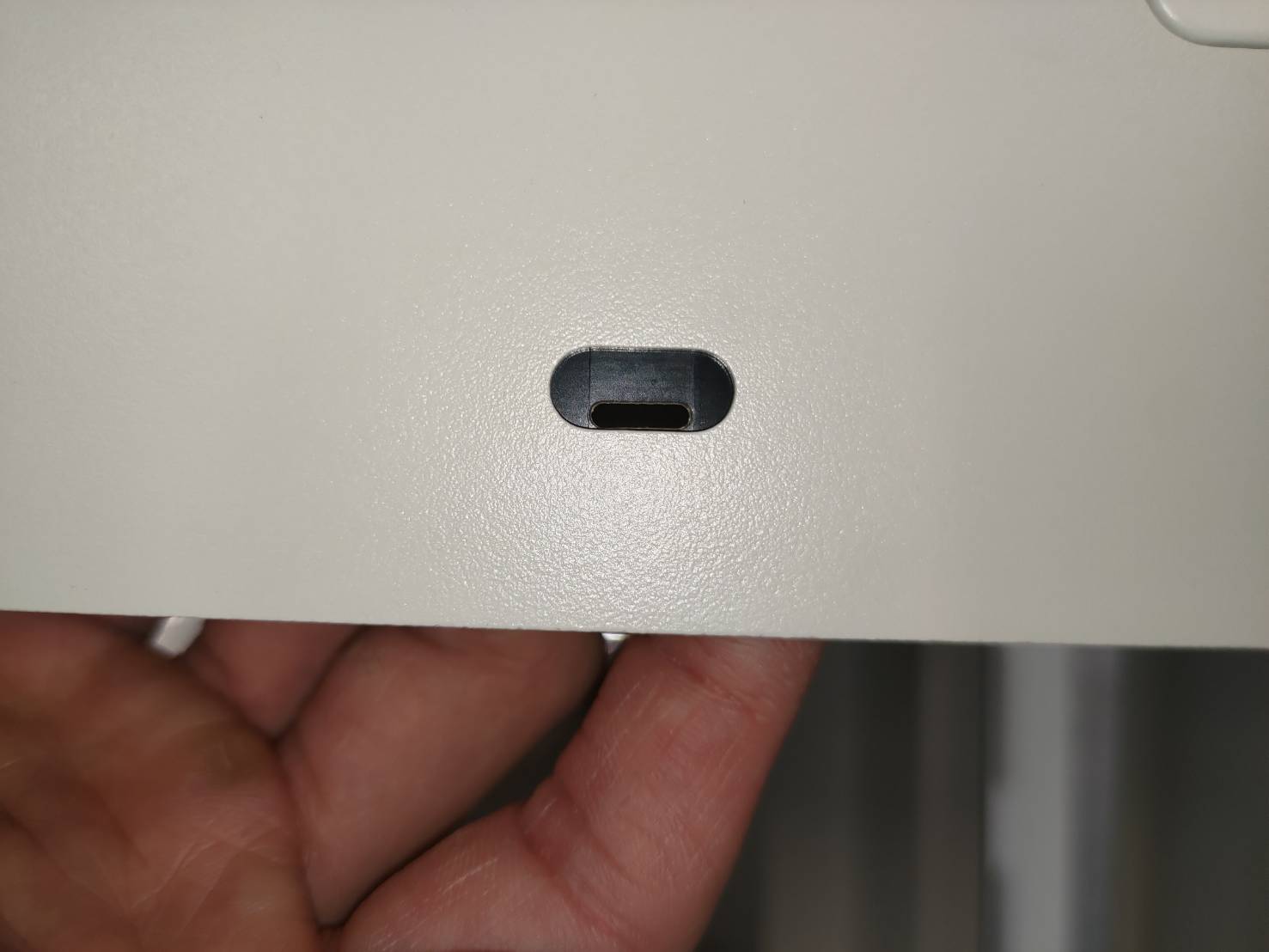

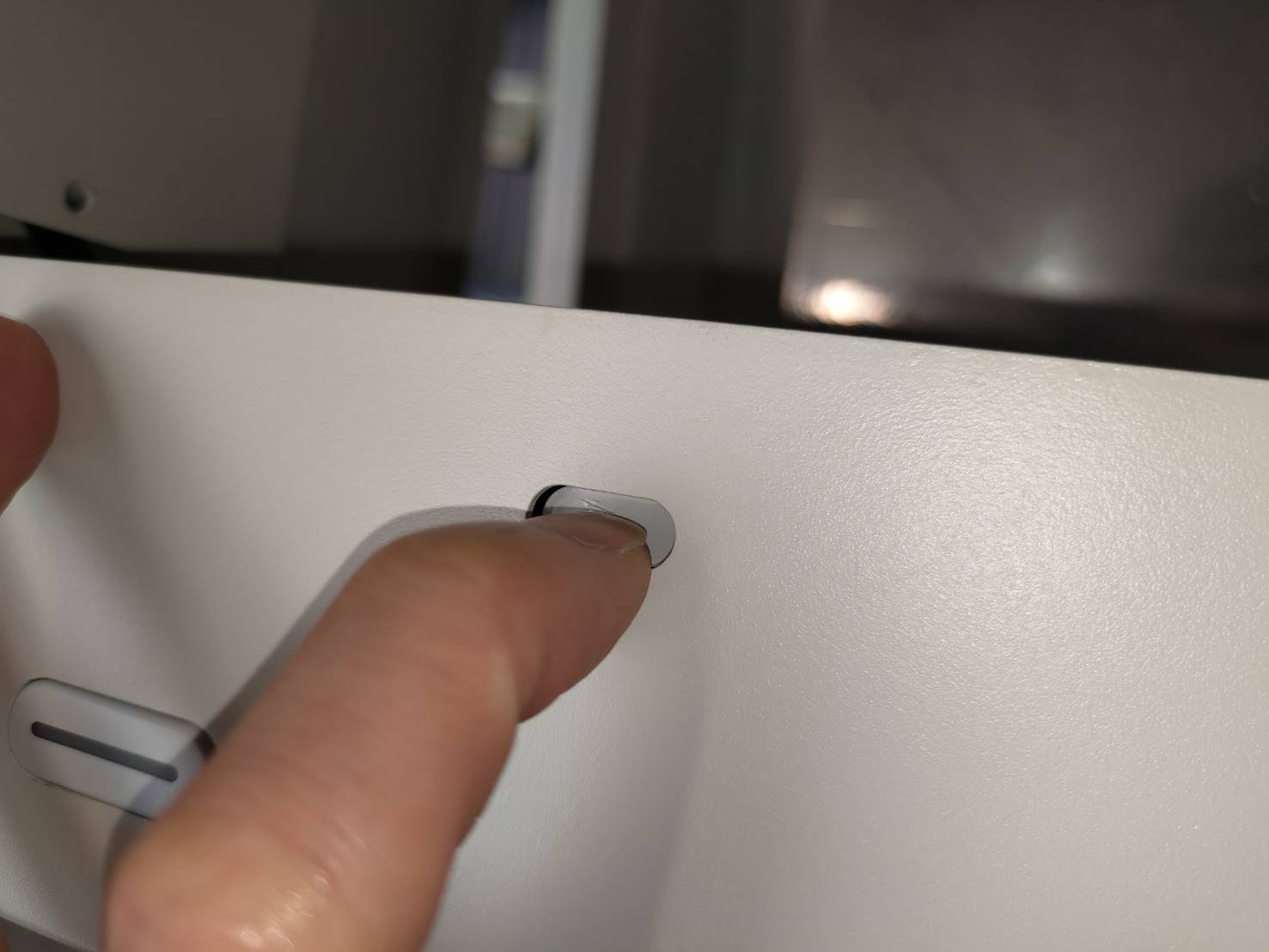

Hvis du ikke finner en åpning for å sette inn den flate skrutrekkeren, prøv å trykke hardt på de hvite dekordelene.
Trinn 11

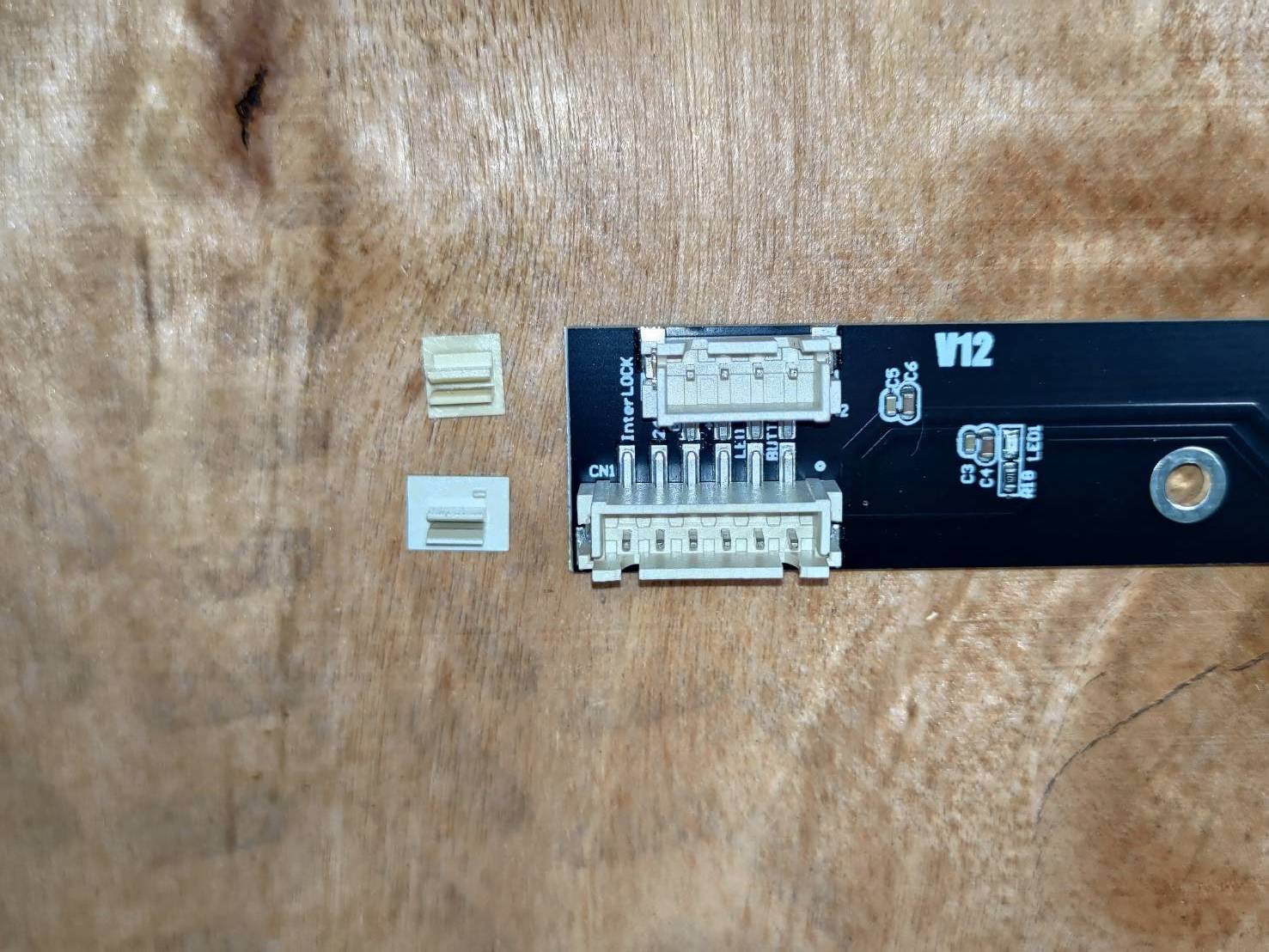

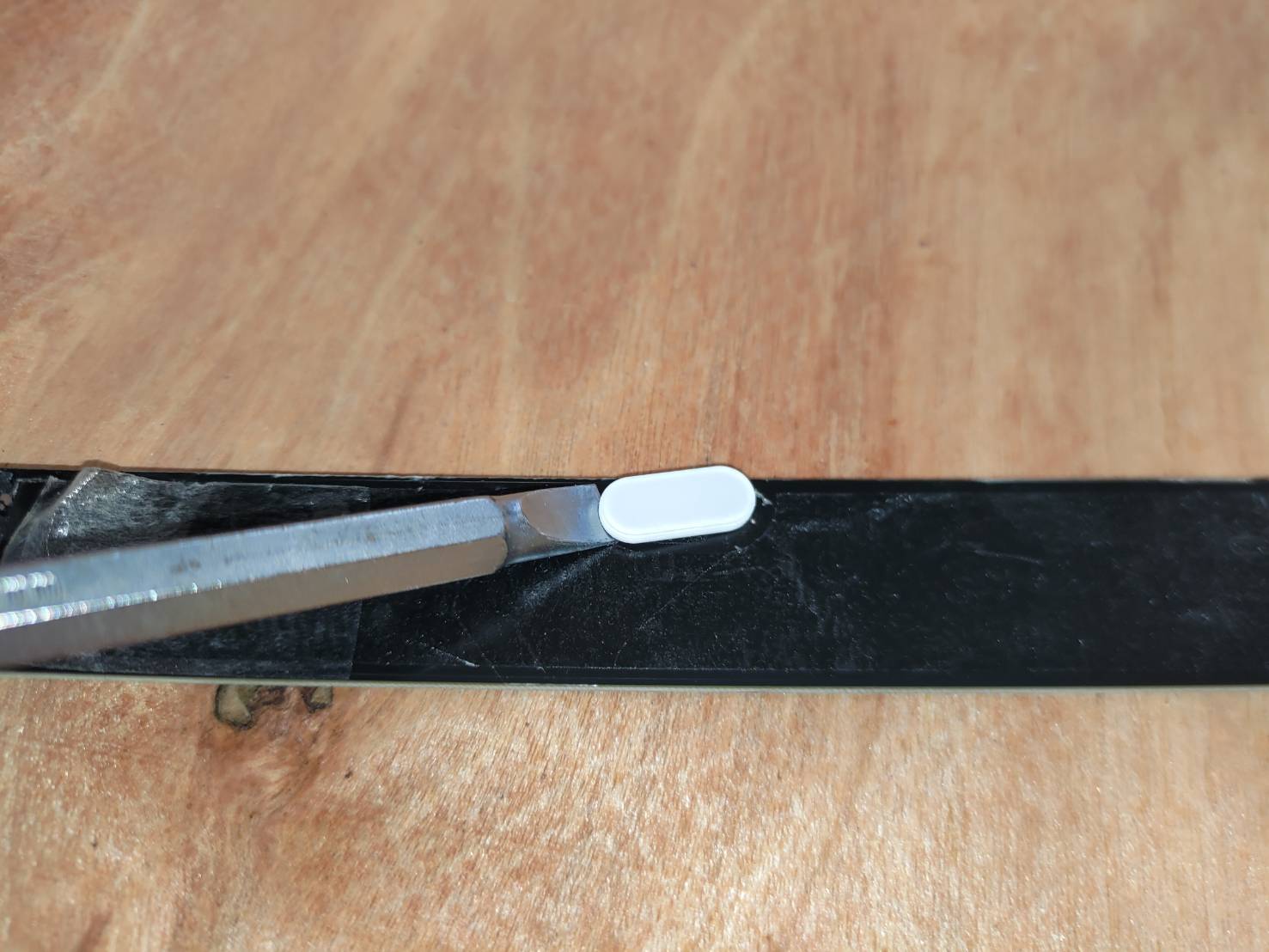

Fjern dekordelene (2 stk.) på det gamle kretskortet med en flat skrutrekker.
(Hvis dekordelene følger med det nye dørsensorkortet, kan du hoppe over dette trinnet.)
Trinn 12

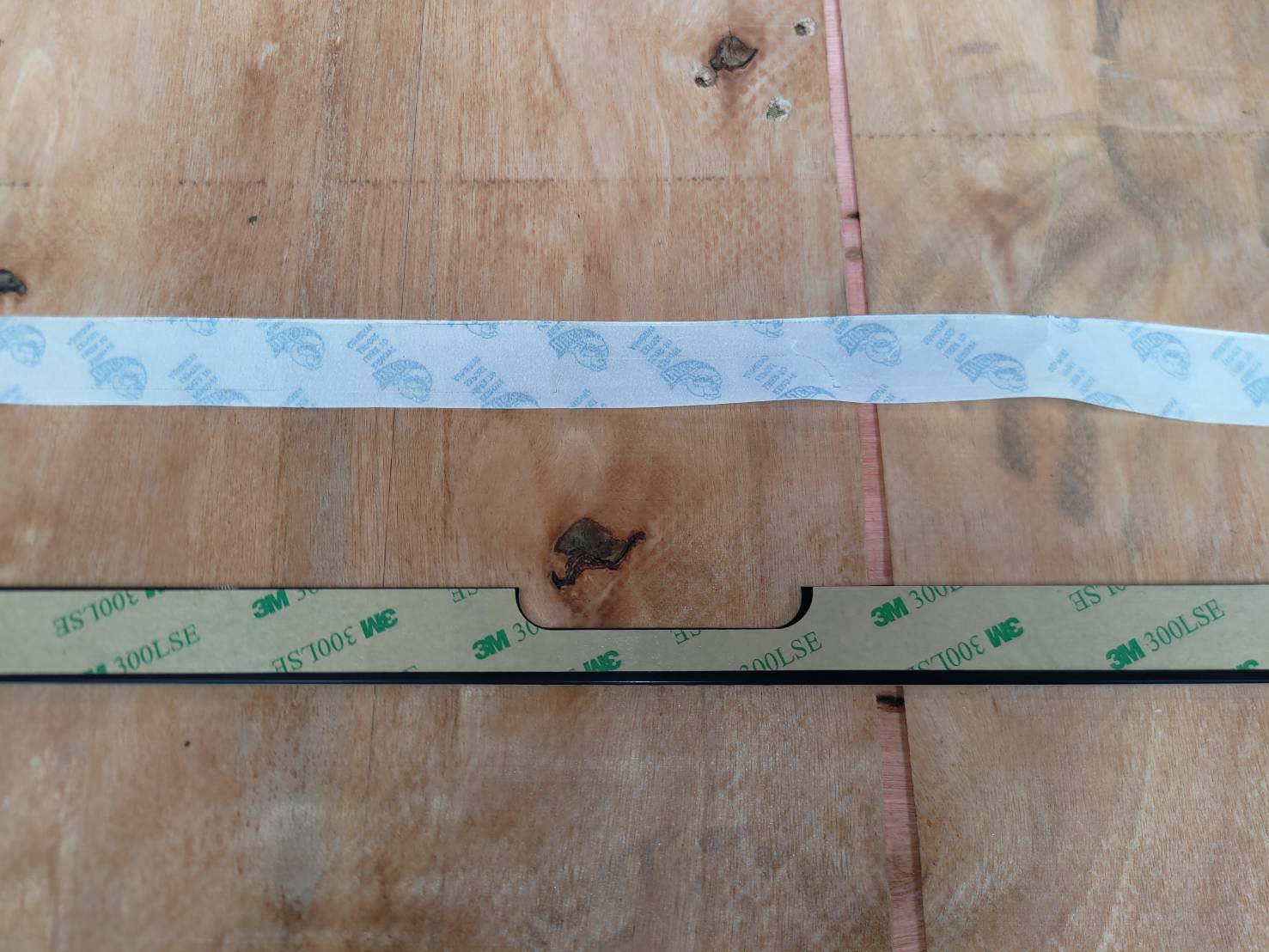

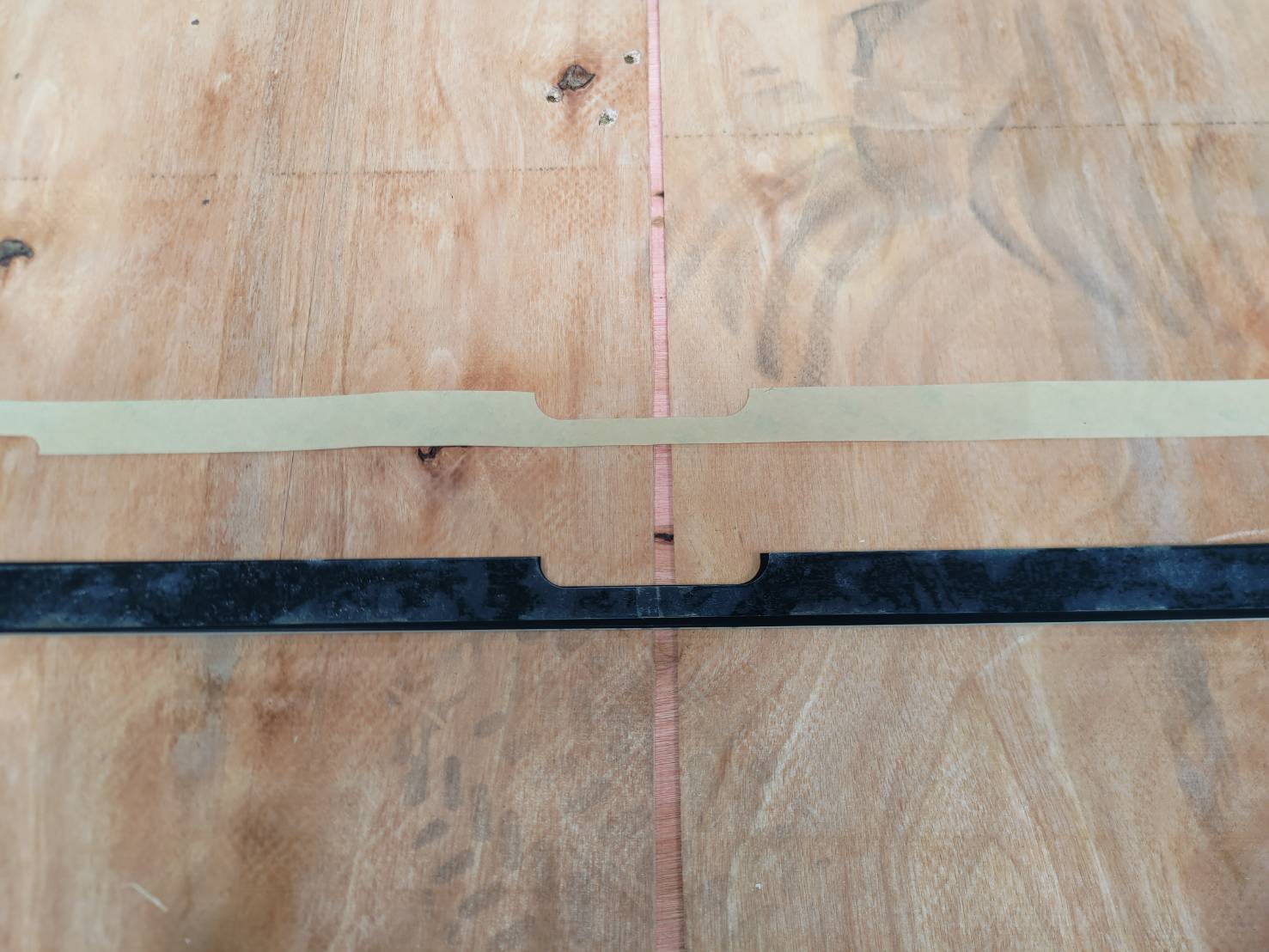

Plasser teipen på det nye kretskortet.
(Hvis teipen allerede er på det nye dørsensorkortet, kan du hoppe over dette trinnet.)
Tips: Du kan bruke den buede åpningen i midten for å justere plasseringen.
Trinn 13
Fjern beskyttelsesklemmene.
(Hvis klemmene allerede er fjernet, kan du hoppe over dette trinnet.)
Trinn 14

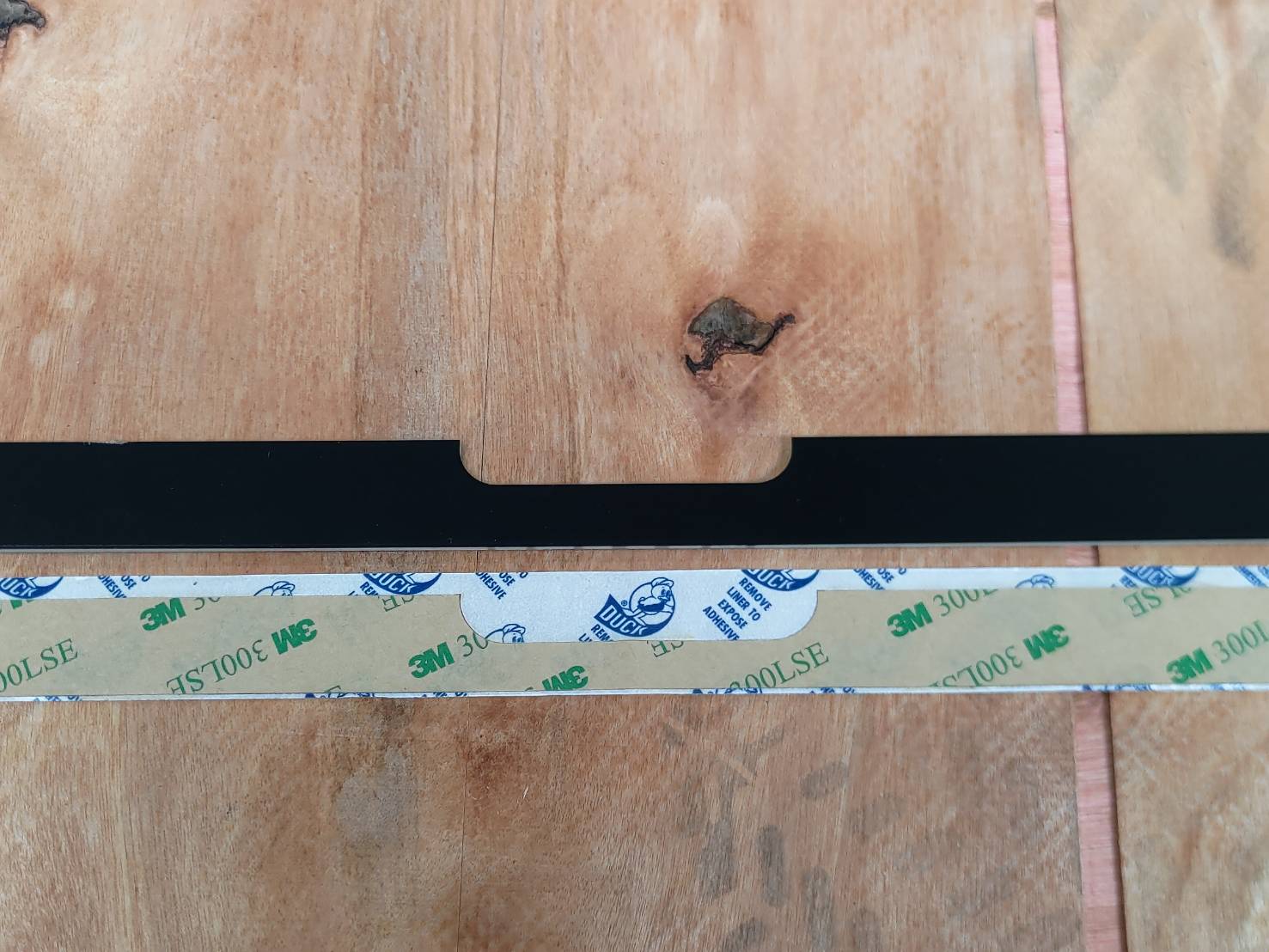

Fjern beskyttelsesfilmen fra teipen.
Trinn 15.1

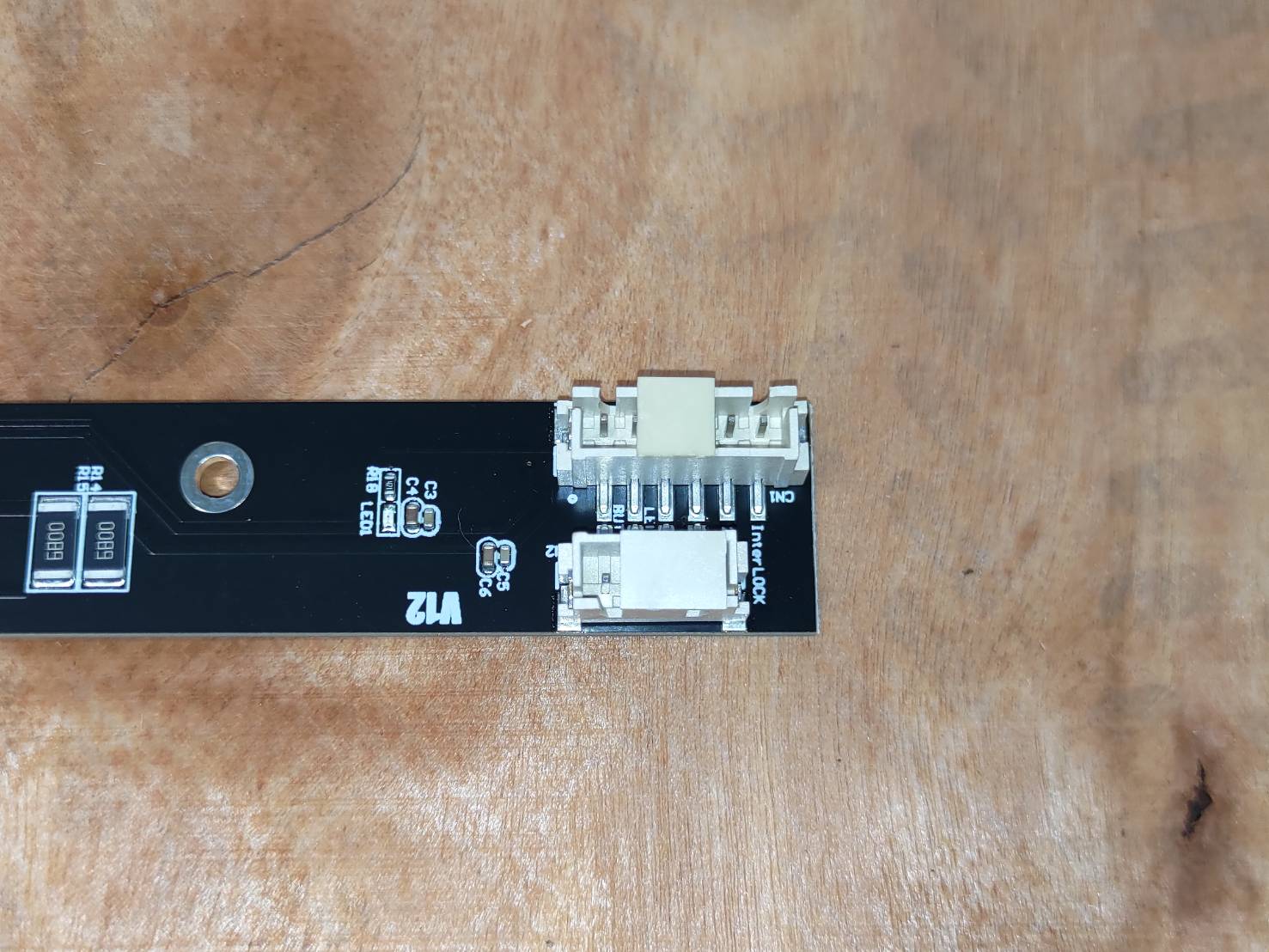

Plasser kretskortet på maskinen.

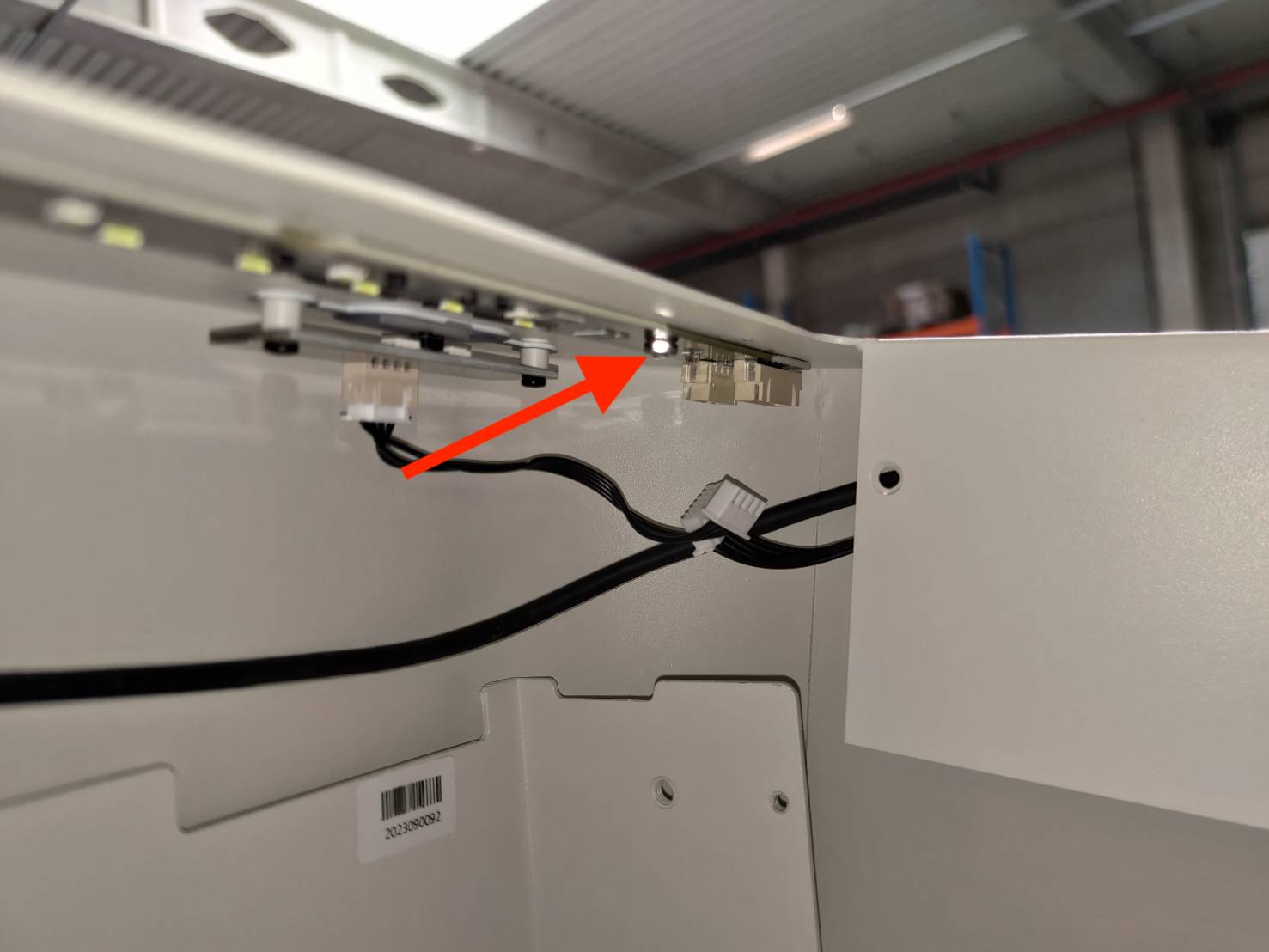

Først, sett hullet på kretskortet inn i pinnen (kabelsiden)
Trinn 15.2

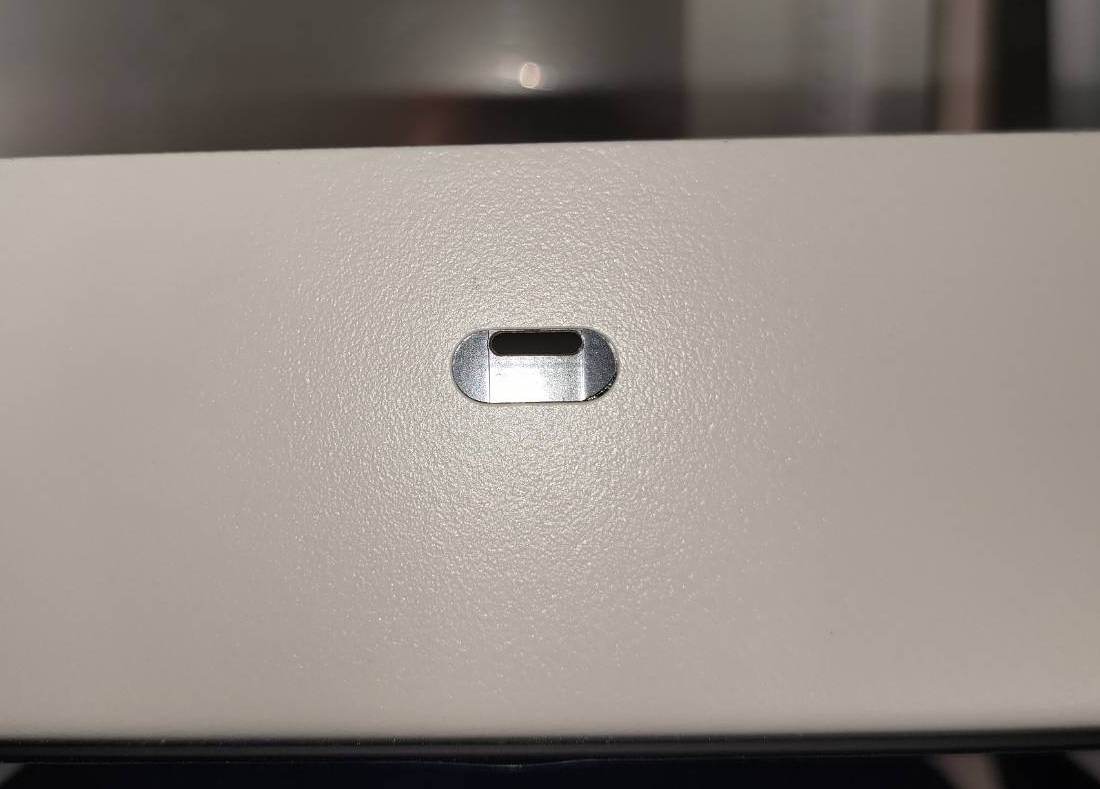

Bruk den ovale åpningen i metallplaten for å justere med åpningen på kretskortet.

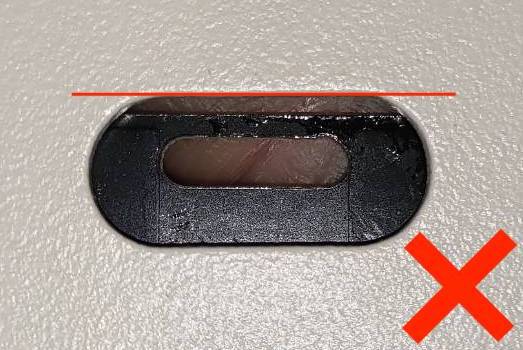

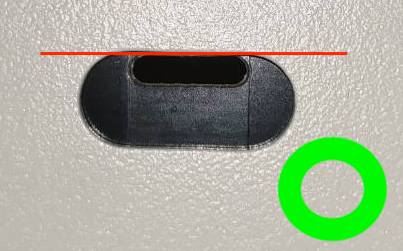

Hullet på kretskortet må justeres med den øvre kanten av hullet i metallplaten, som vist på bildet. (Kabelsiden)
Trinn 15.3
Sett det andre hullet på kretskortet inn i pinnen (skjermsiden).
Trinn 15.4
Bruk den ovale åpningen i metallplaten for å justere med åpningen på kretskortet.

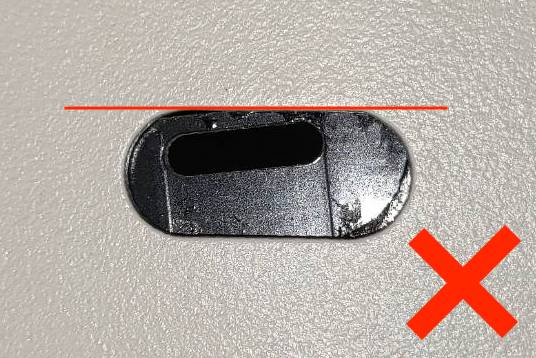

Hullet på kretskortet må justeres med den øvre kanten av hullet i metallplaten, som vist på bildet. (Skjermsiden)
Trinn 15.5
Etter at kretskortet er plassert riktig, trykk det ned for å feste det godt
Trinn 15.6

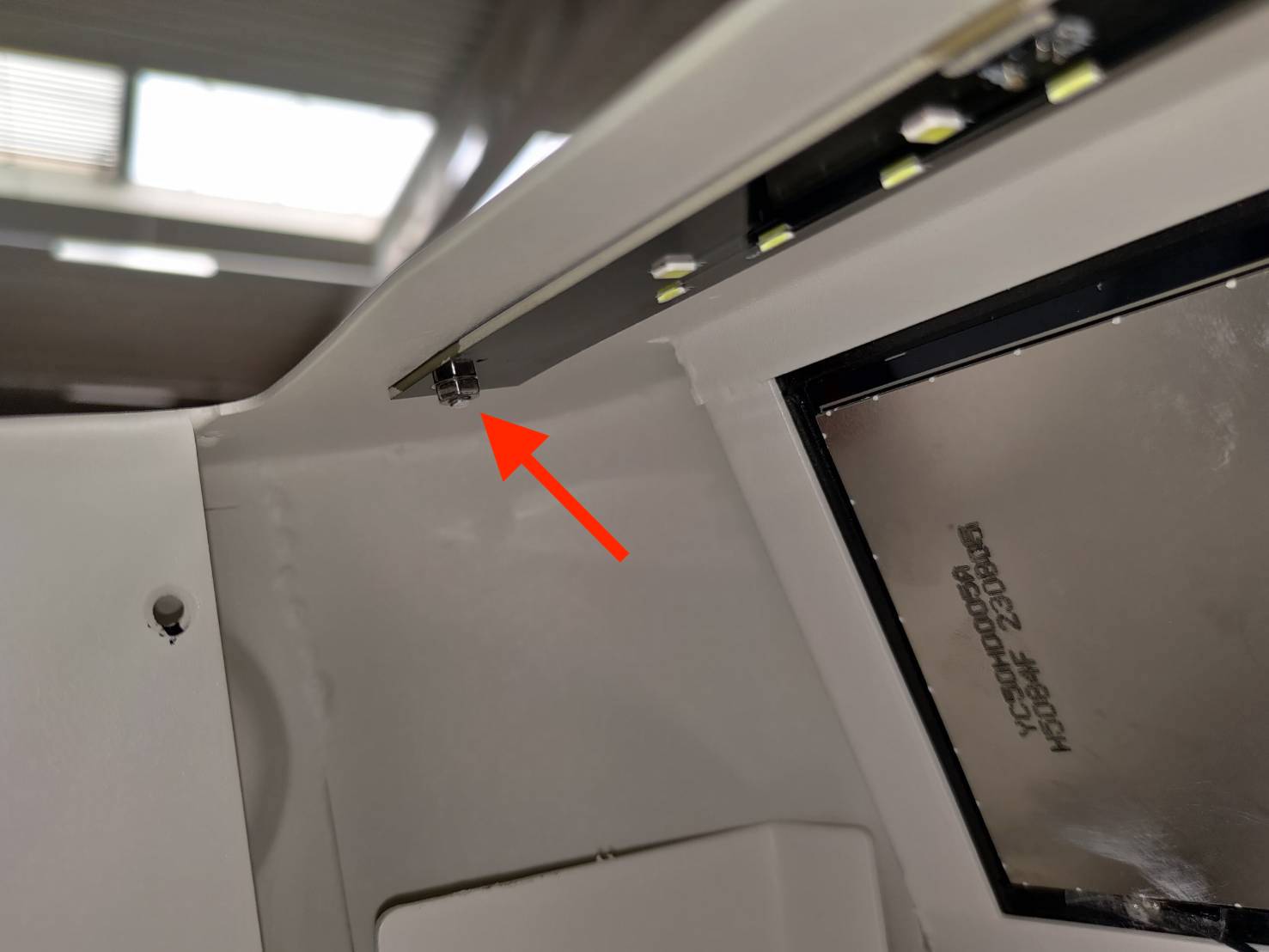

Skru tilbake disse to 5,5 mm mutrene.
Kabelside
Skjermside
Trinn 15.7
Koble til de to kablene.
Trinn 16
Sett den øvre rammen tilbake på plass.
Vær oppmerksom på at de markerte skruehullene må vende mot arbeidsområdet.
Gjenoppretting av rammen:
Trinn 17
Skru inn sideskruene.
Trinn 18
Slå på maskinen og test dørsensoren.
Eksempel - Dørsensoren fungerer:
Hvis dørsensoren ikke fungerer, plasser to magneter på sensorområdene som vist på bildet.
|
|
Trinn 19

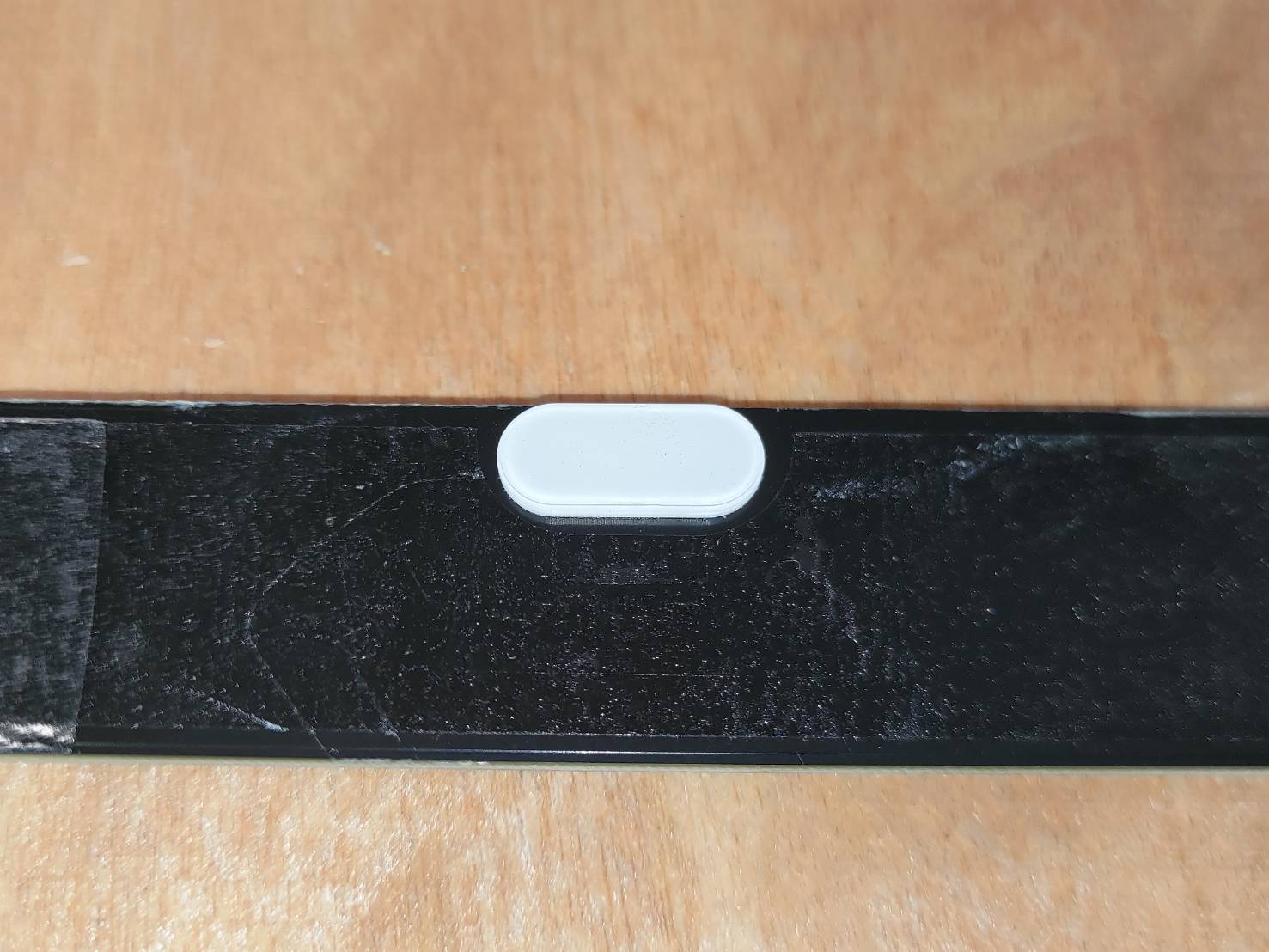

Plasser dekordelene i rammehullene.
(Påfør ekstra superlim hvis delene ikke lenger er klebrige)
Trinn 20
Slå av og snu maskinen. Skru inn alle skruene på undersiden.
Vær oppmerksom på at den markerte foten og skruen må plasseres nær USB-portene.
Forslag:
Det anbefales å ikke stramme skruene helt i begynnelsen, da noen skruer kan være feiljustert og vanskelige å skru inn. Det er derfor best å stramme alle skruene etter at de er satt på plass.
Trinn 21
Snu maskinen. Beveg modulholderen for å sjekke om den kan beveges fritt.
|
|
Trinn 22
Prøv å løsne skruen på gummiføttene nær USB-portene og forsøk å bevege modulholderen igjen.
#END
