Ador - Utskifting av kamerakabel og kameramodul

Merk

Denne artikkelen gjelder IKKE for USA-regionen, da kameradesignet er annerledes enn i andre regioner.
Hvis din Ador er den amerikanske versjonen, vennligst se følgende artikkel: Ador US - Utskifting av kameramodul

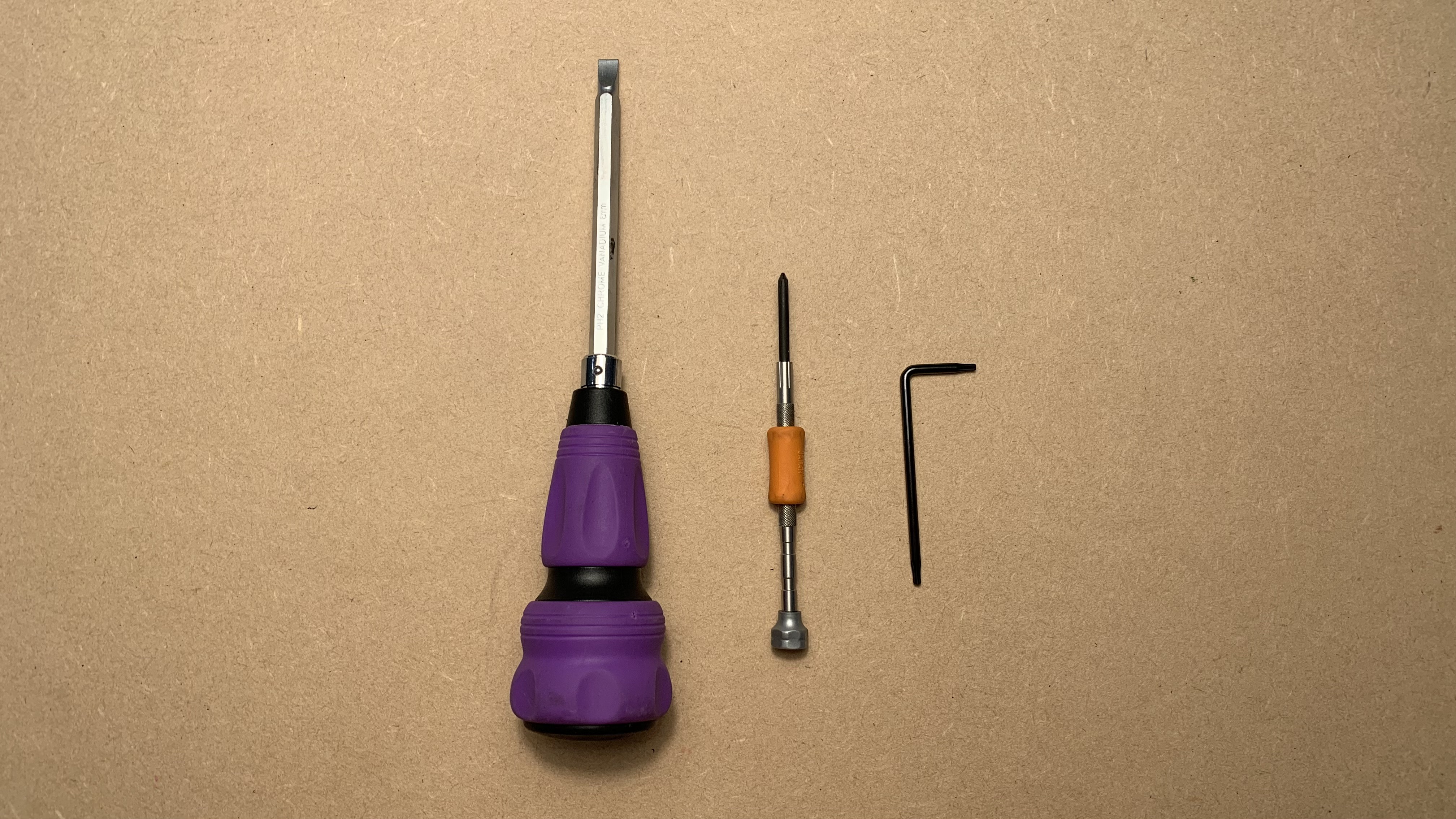

Verktøy

1. Torx T8-skrutrekker
2. Stjerneskrutrekker (liten)
3. Skrape eller flathodet skrutrekker

Trinn 1 - Slå av maskinen og koble fra strømledningen

Trinn 2 - Skru ut følgende skruer på platen

T8-skrue x 8 stk. (Platen og dørdekselet er sammenkoblet.)

Trinn 3 - Skyv platen og dørdekselet litt fremover

Trinn 4 - Koble fra motorkabelen

Etter å ha koblet fra denne kabelen, blir det enklere å fjerne kamerakabelen.

Trinn 5 - Koble fra kamerakabelen

Vær oppmerksom på at det er en klemme som låser kabelen. Åpne klemmen for å fjerne kamerakabelen.

Klemme låst:

Klemme åpnet:

Trekk ut kabelen:

Trinn 6 - Fjern platen og dørdekselet

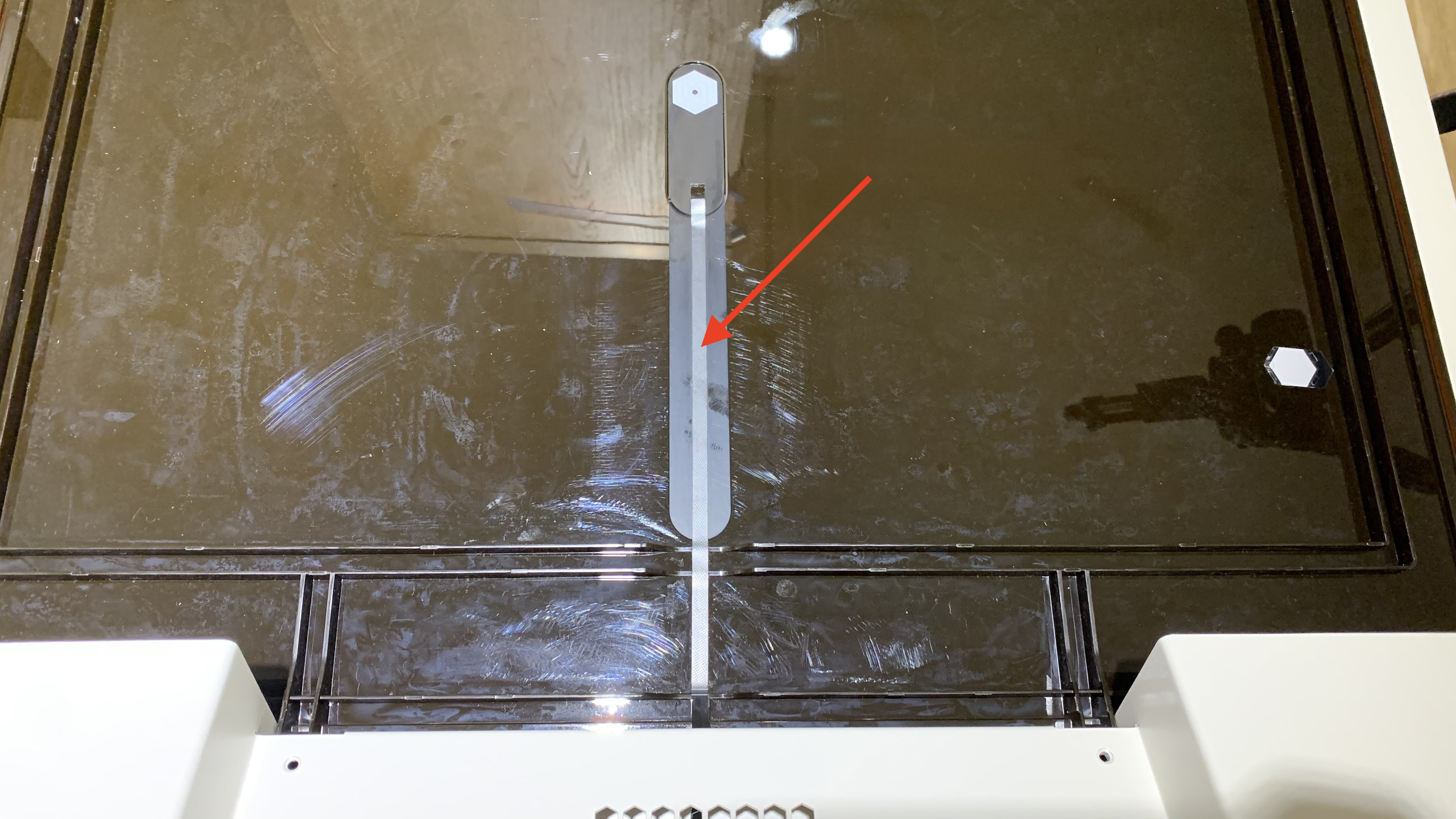

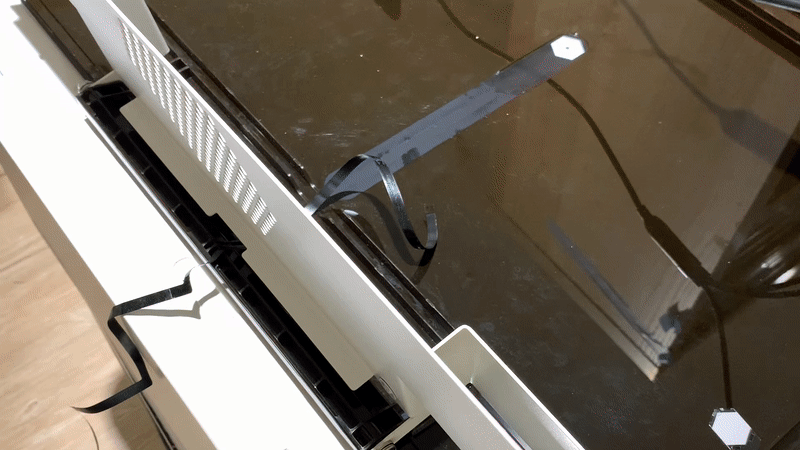

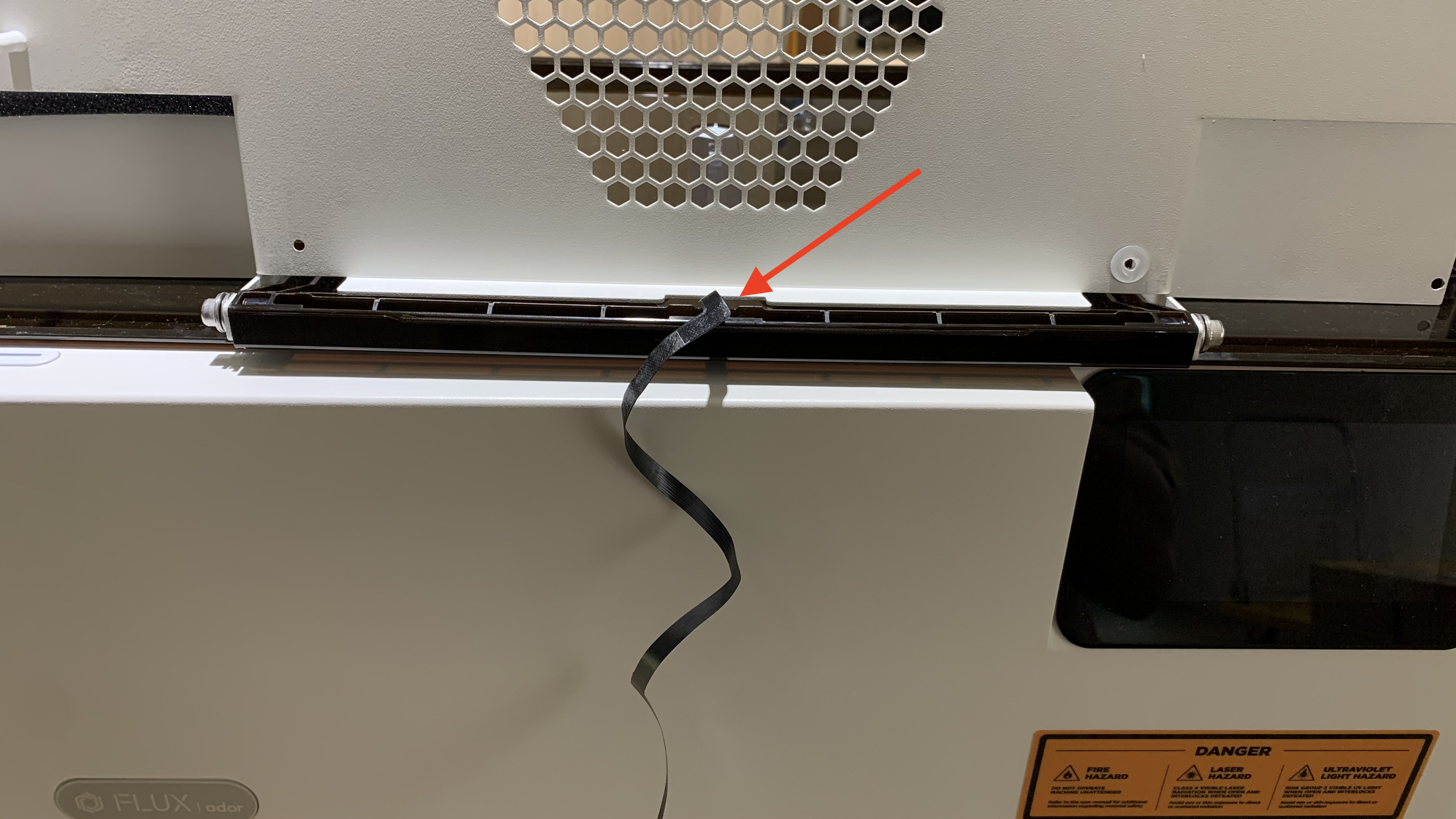

Trinn 7 - Fjern kamerakabelen på lokket

Du kan hoppe over dette trinnet hvis kabelen ikke skal skiftes ut.

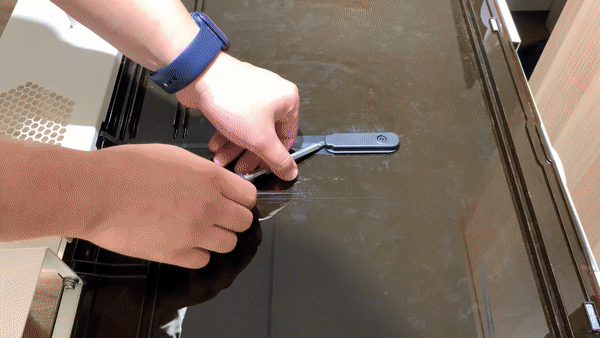

Trinn 8 - Fjern kameramodulkortet

Direkte kraft for å løfte kameramodulkortet (som er festet til kameraet) kan føre til at kamerakabelen kobles fra.

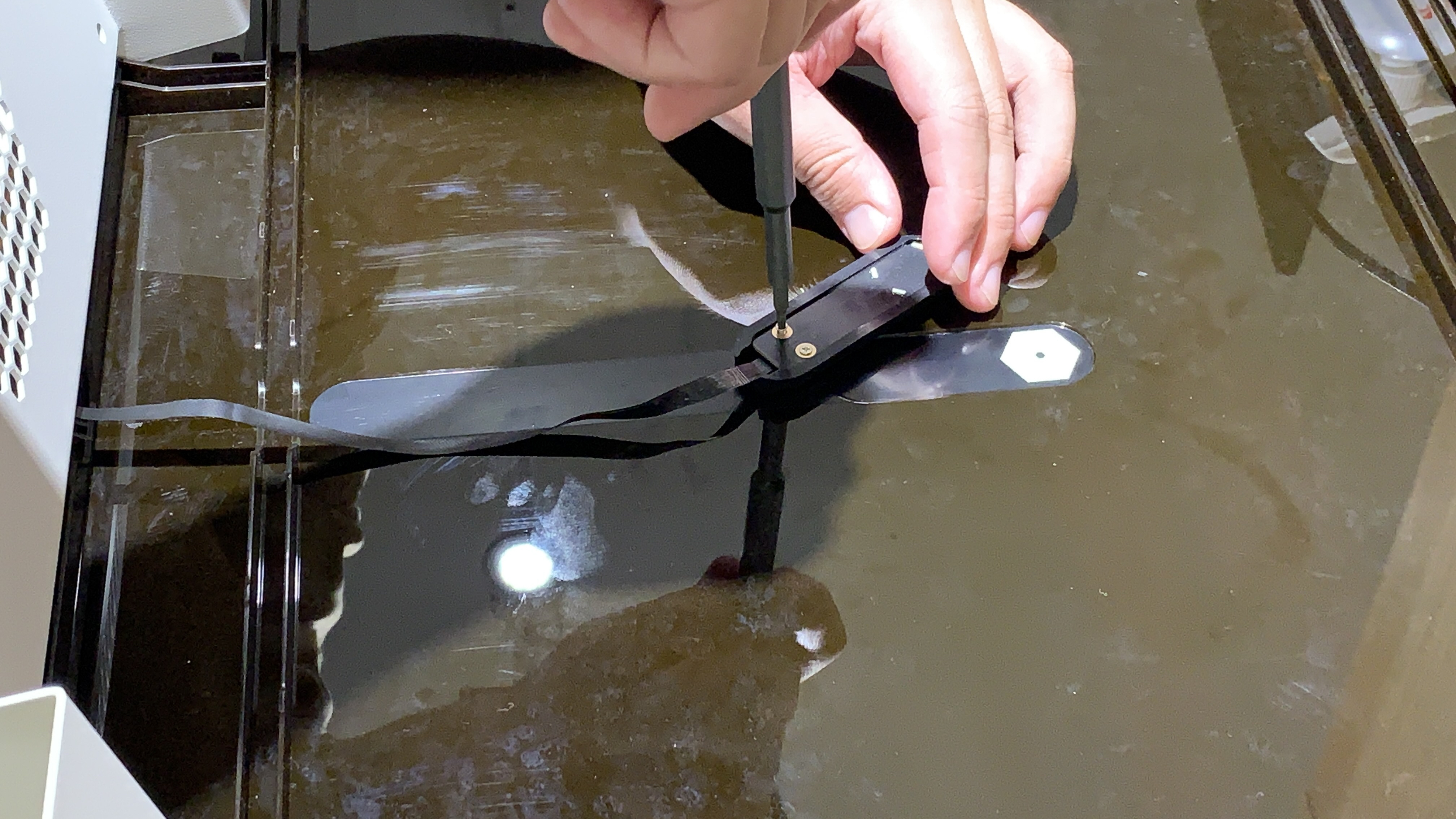

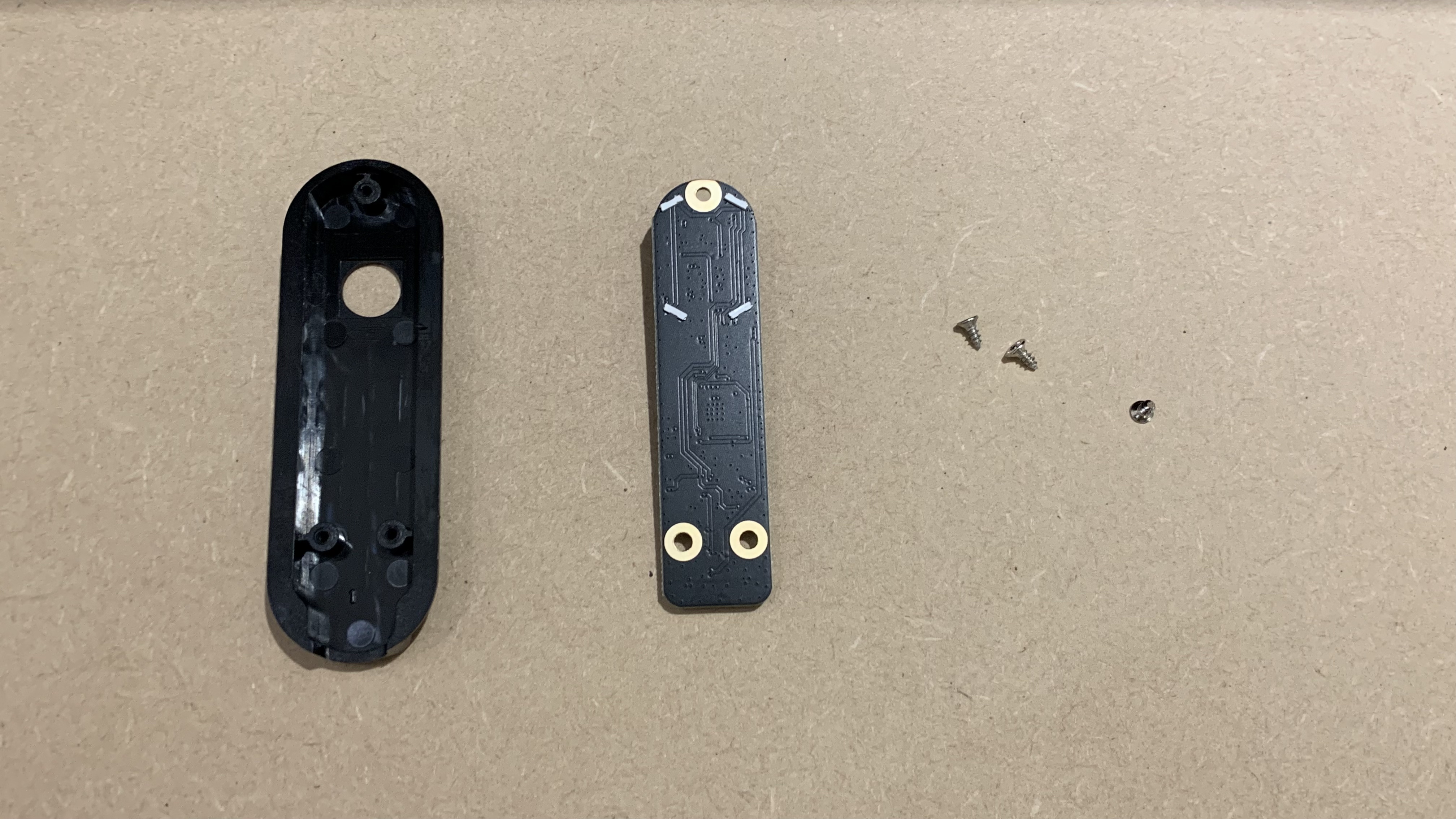

Trinn 9 - Fjern kameramodulen fra kortet

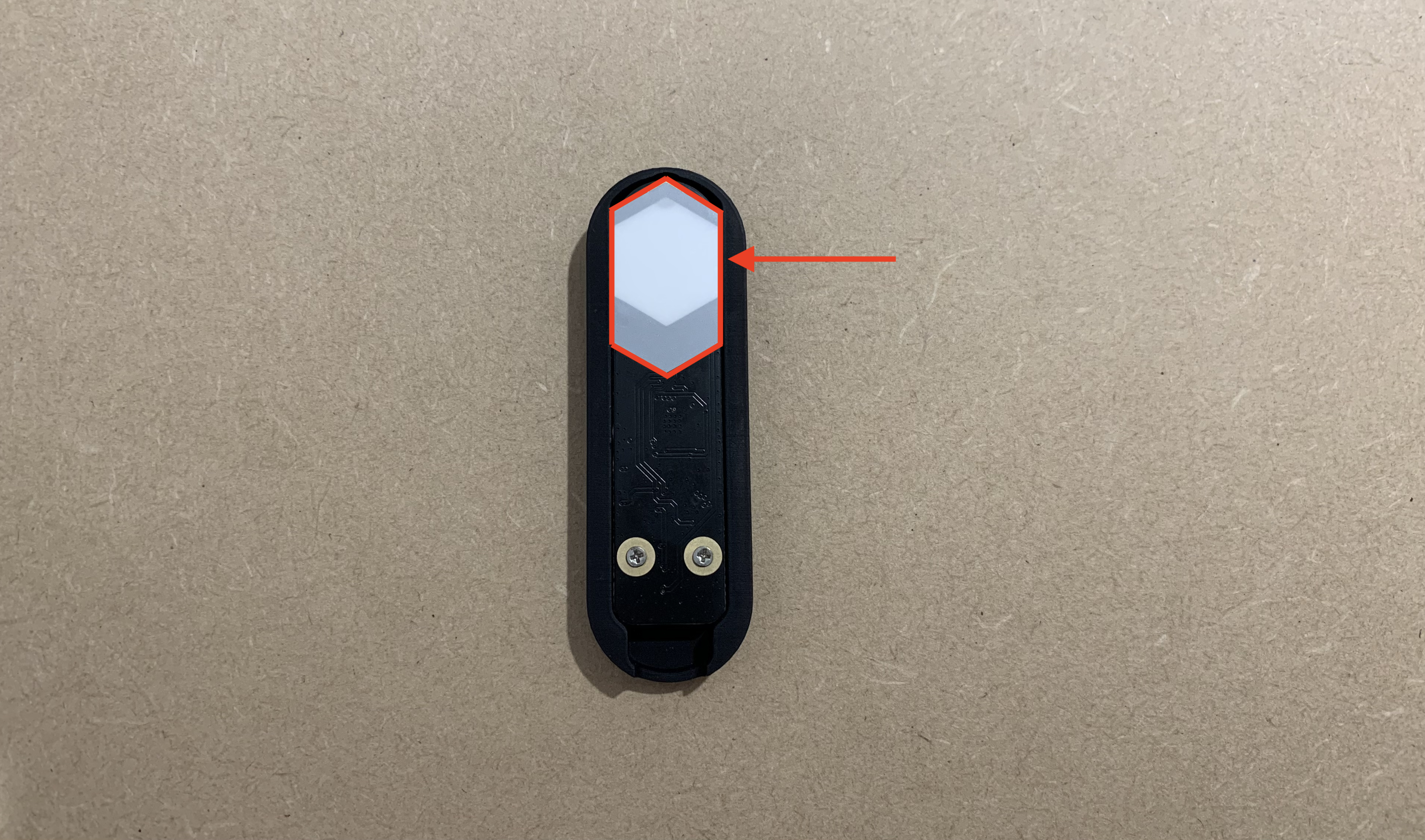

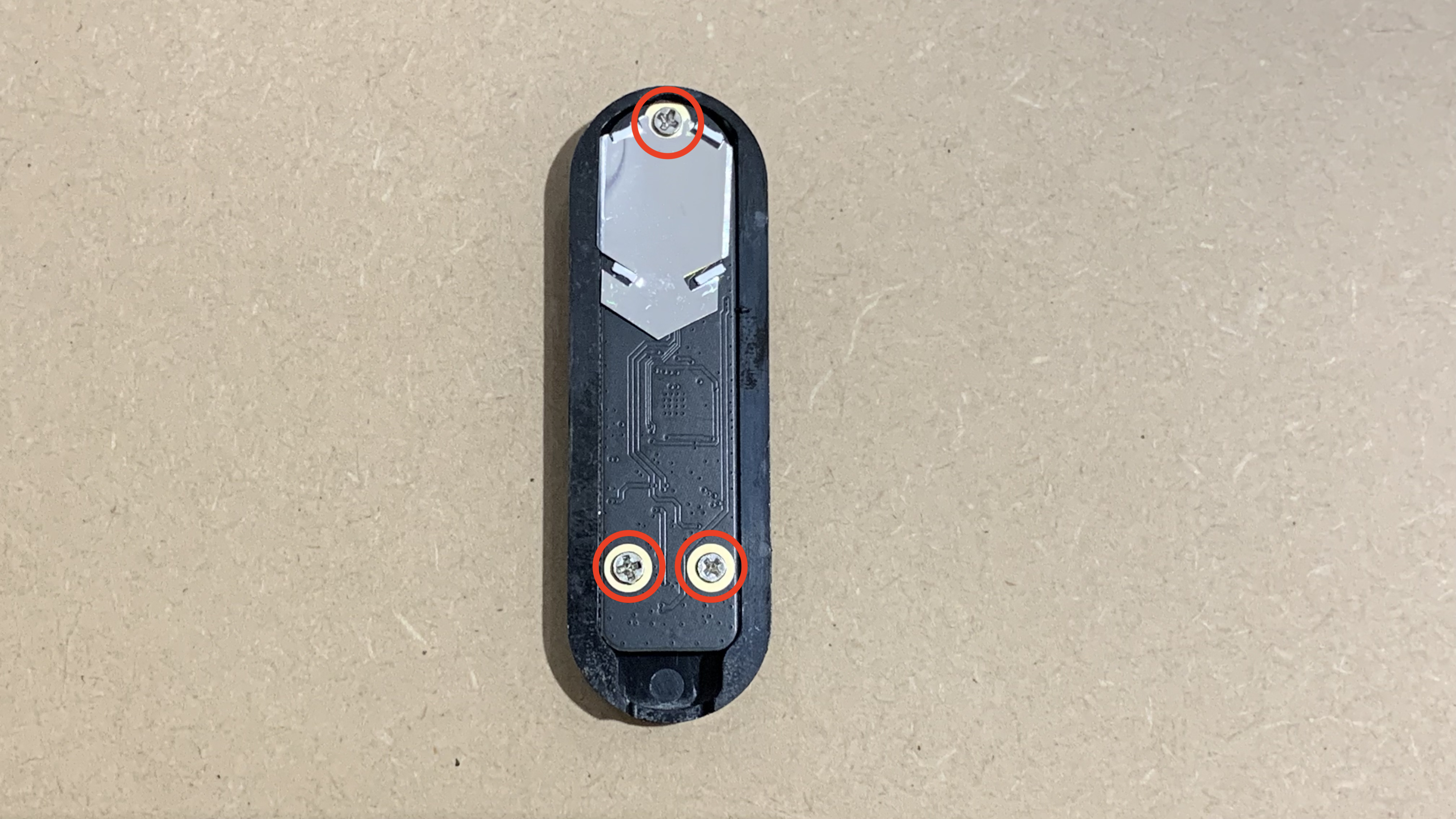

Løsne først lyslederkortet på toppen av kameramodulen. Fjern disse tre skruene.

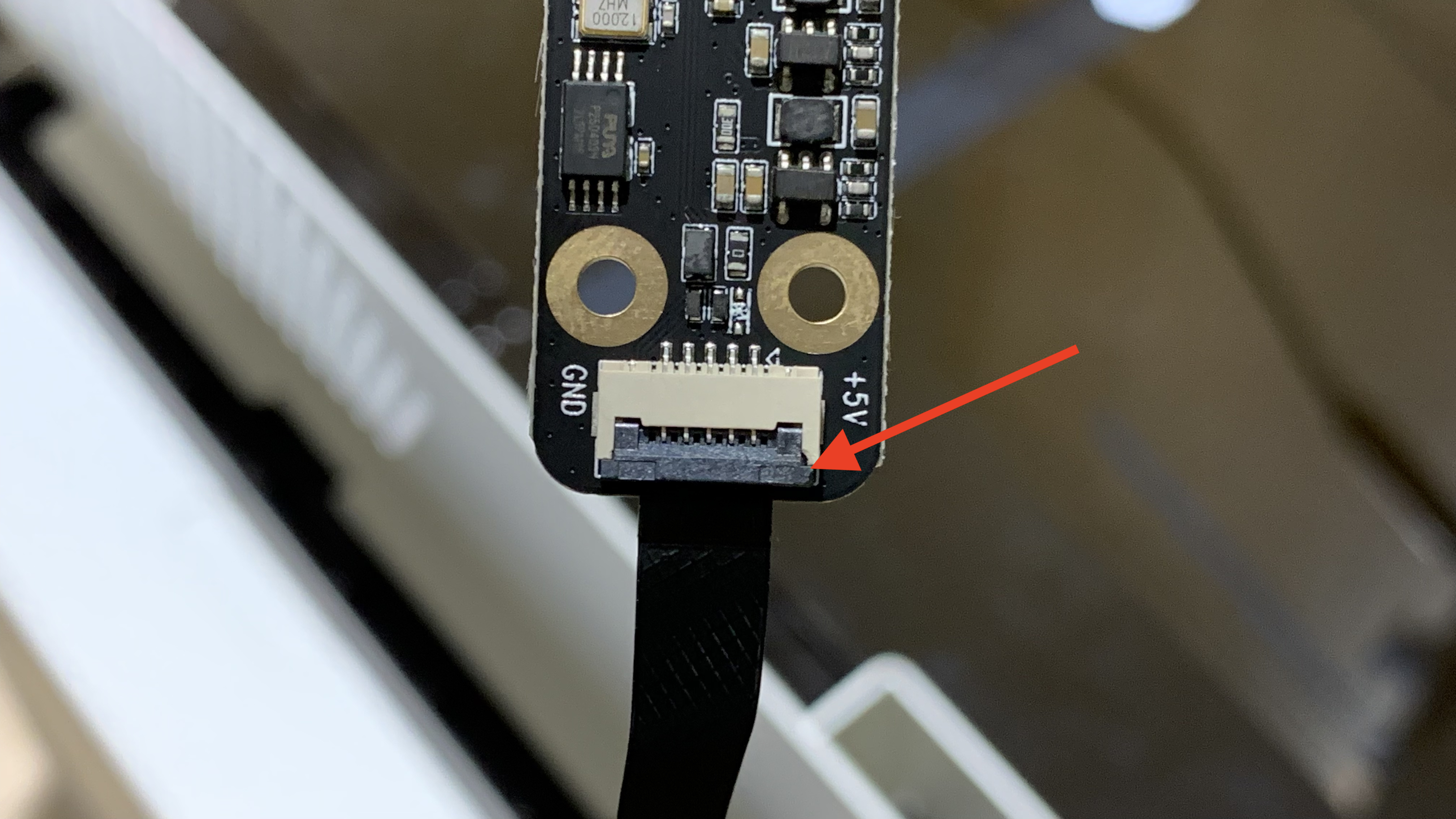

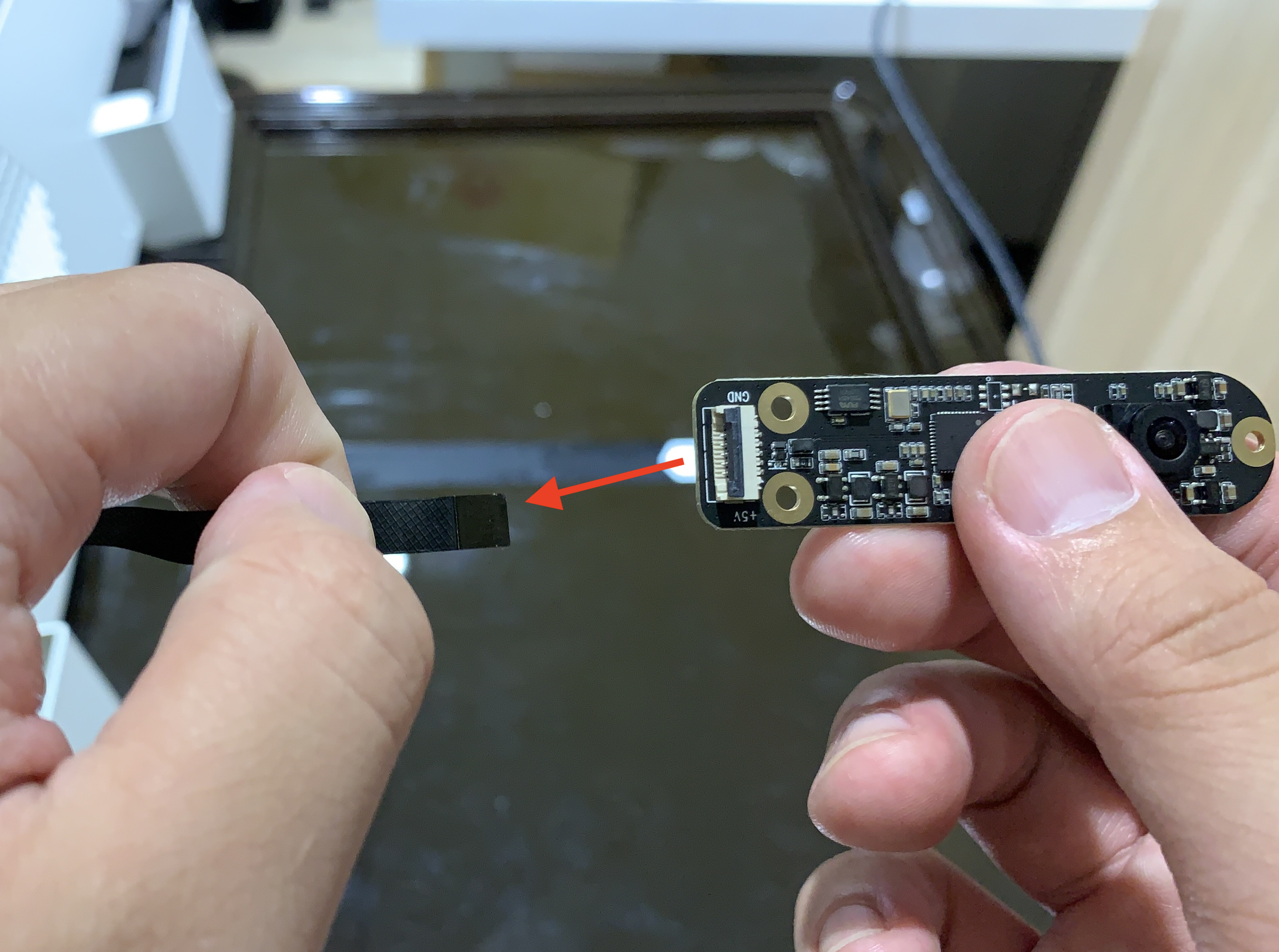

Trinn 10 - Fjern kamerakabelen.

Åpne låseklipsen for å fjerne kabelen.

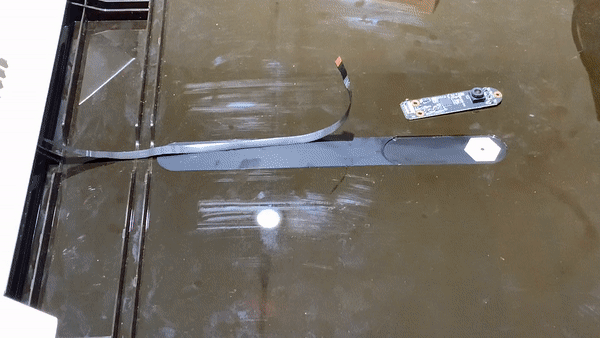

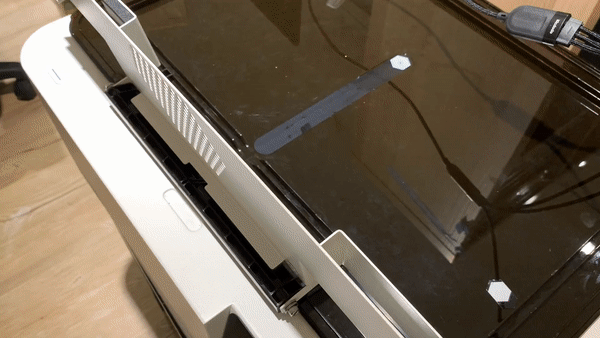

Trinn 11 - Før den nye kamerakabelen gjennom platen og lokket

Du kan hoppe over dette trinnet hvis kabelen ikke skal skiftes ut.

Trinn 12 - Sett kamerakabelen inn i kameramodulen

Installer kamerakabelen på modulen med metalloverflaten vendt nedover. Lås klipsen for å sikre den, og dra forsiktig for å kontrollere at den er ordentlig låst.

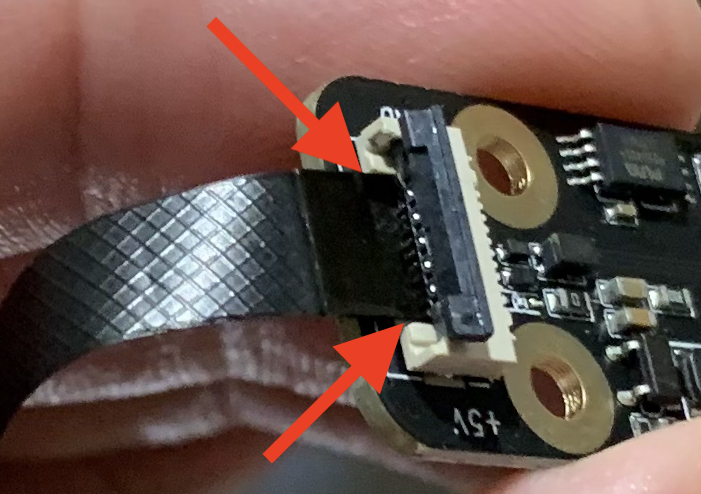

Sørg for at kamerakabelen er riktig installert i kontakten.

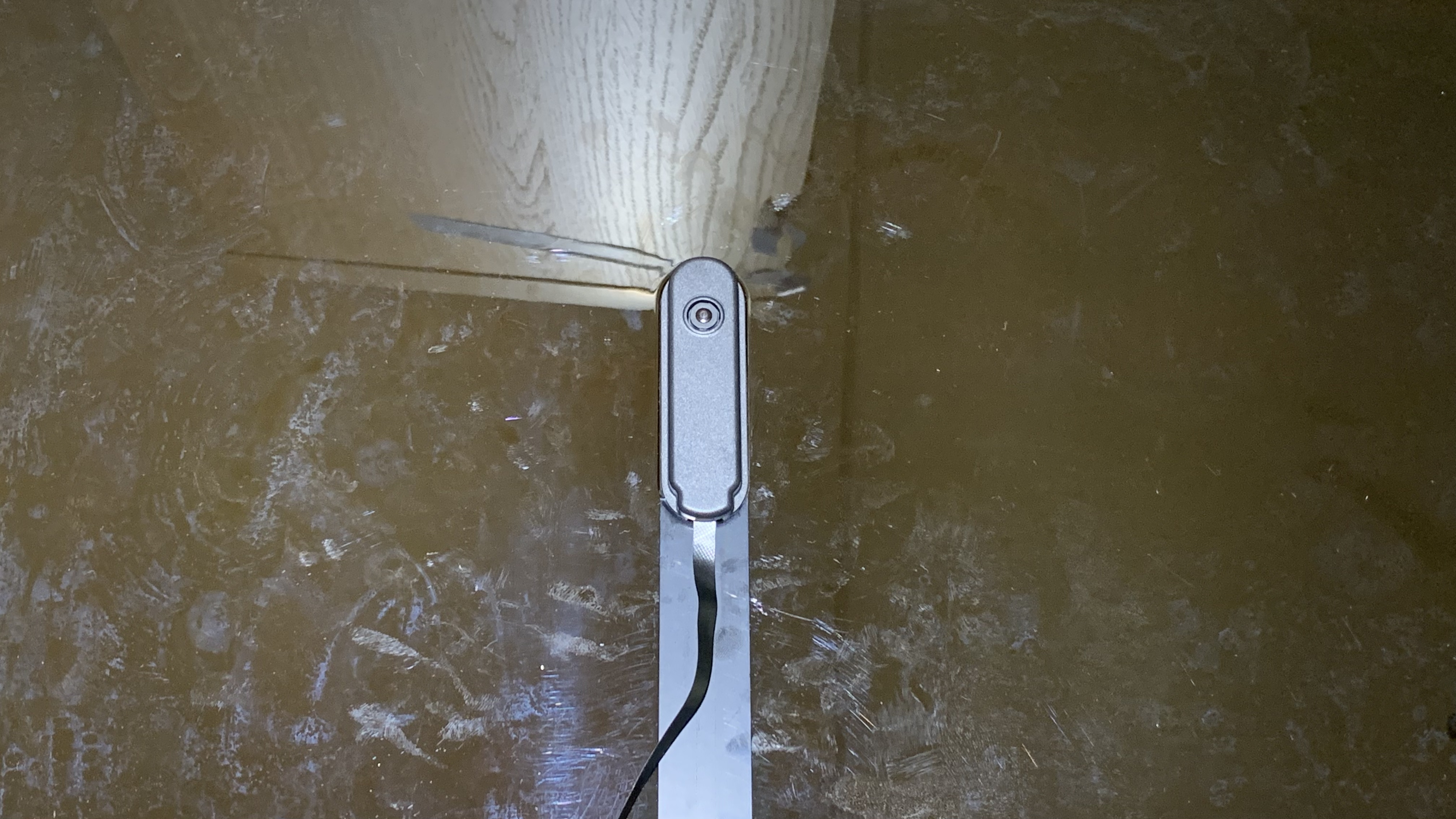

Trinn 13 - Fest kameramodulen på kameramodulkortet

Skru inn de tre skruene.

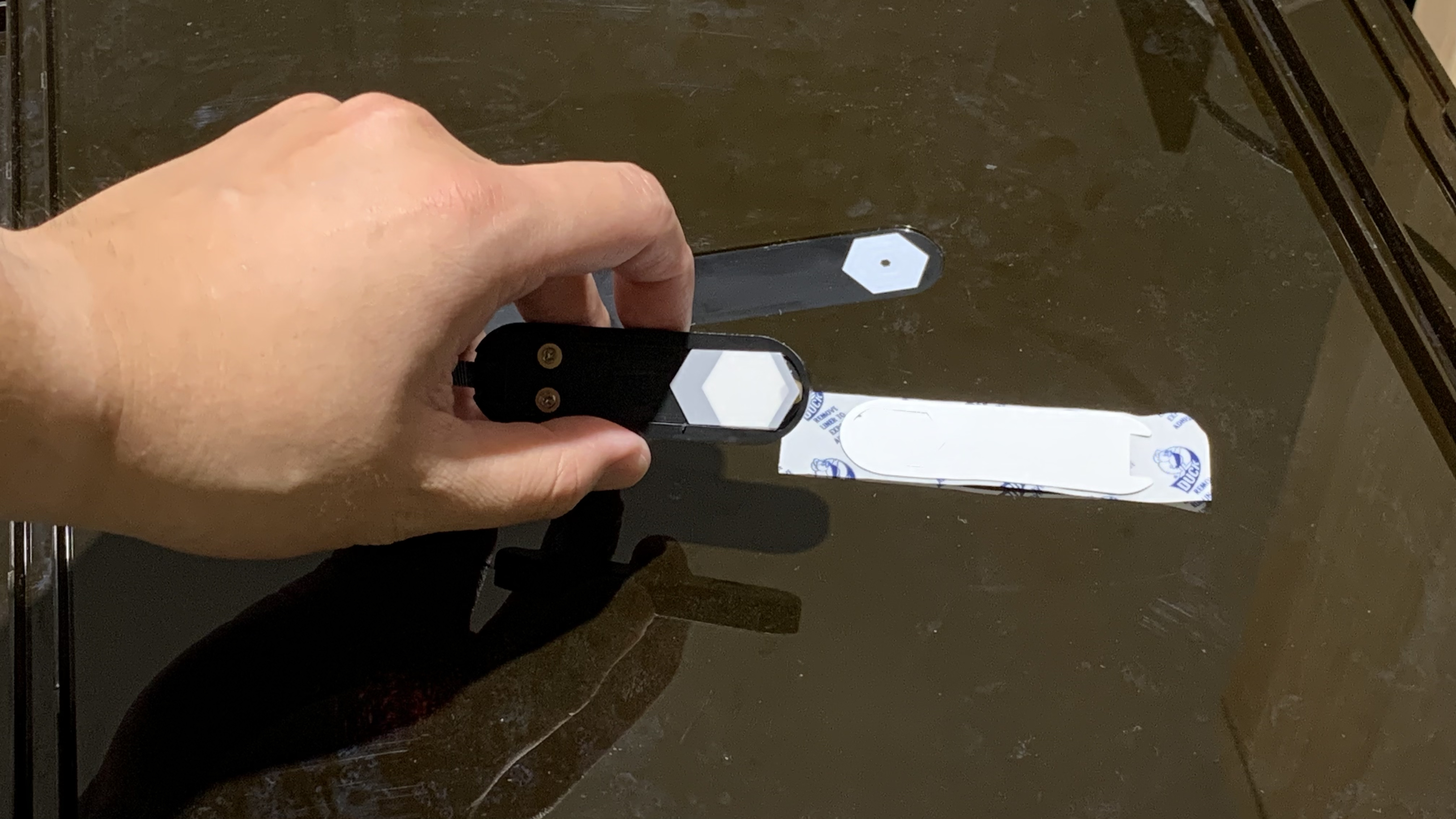

Fest det nye lyslederkortet på kameramodulen.

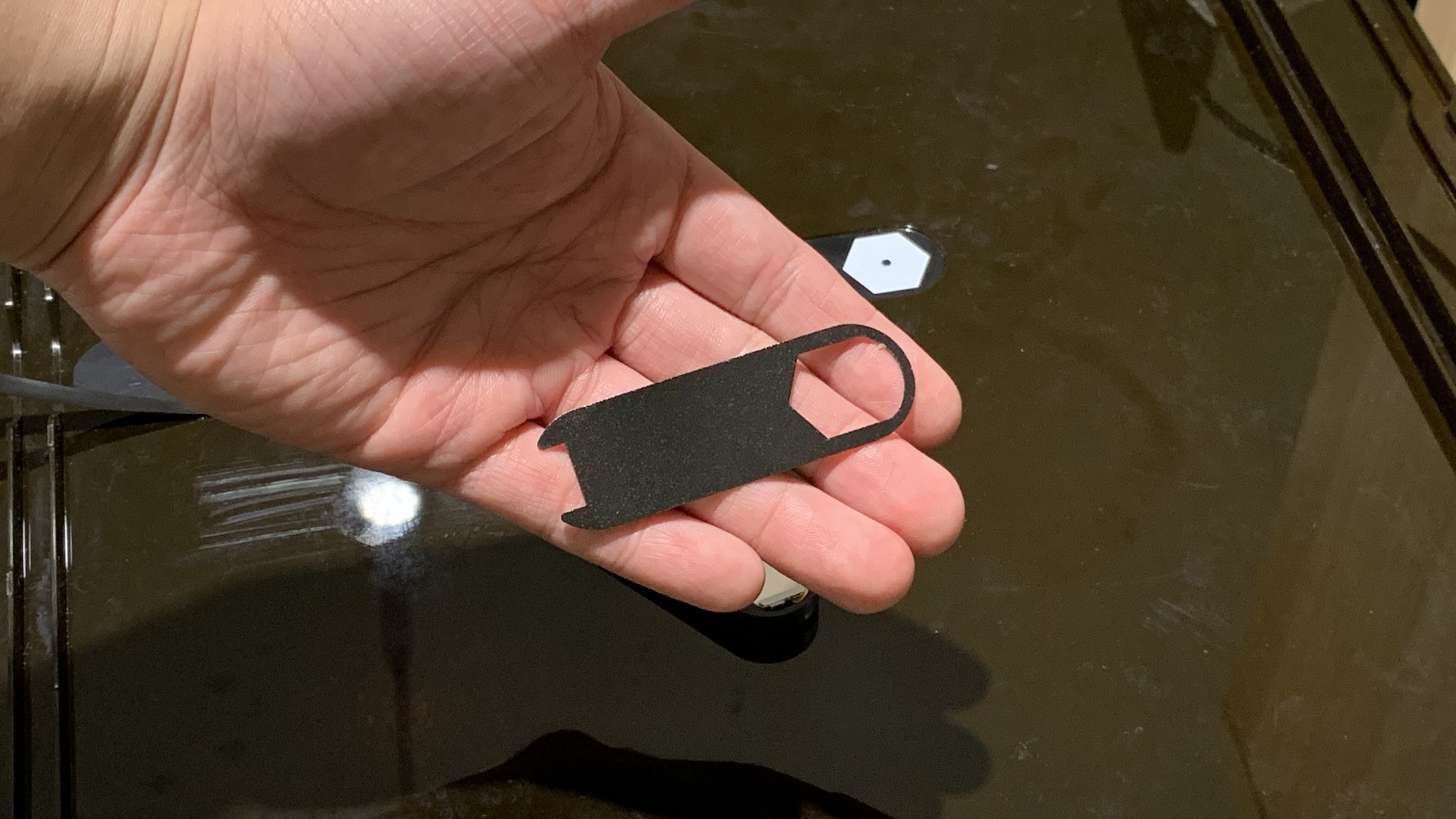

Bruk teipen til å feste kameramodulkortet på lokket.

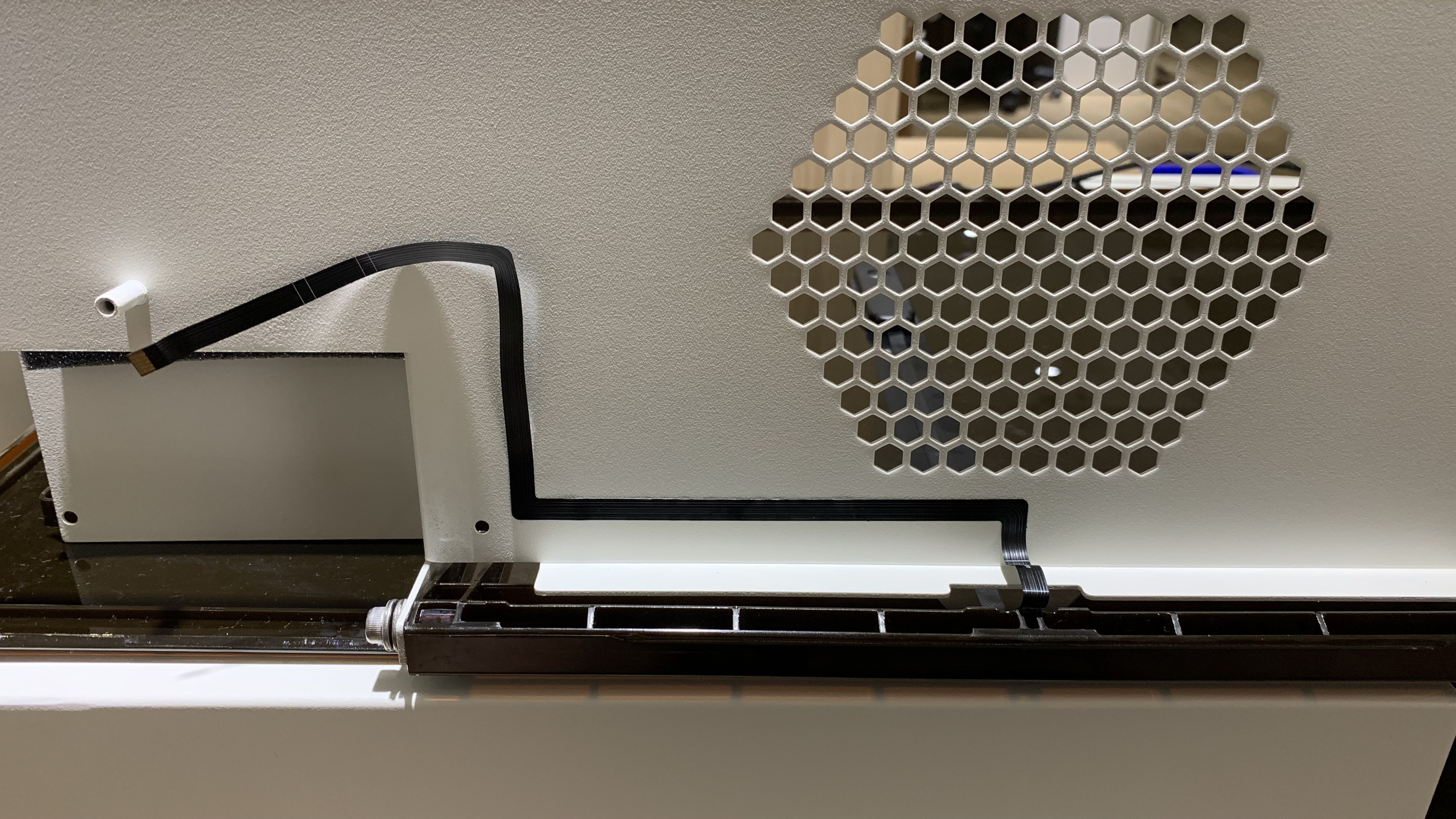

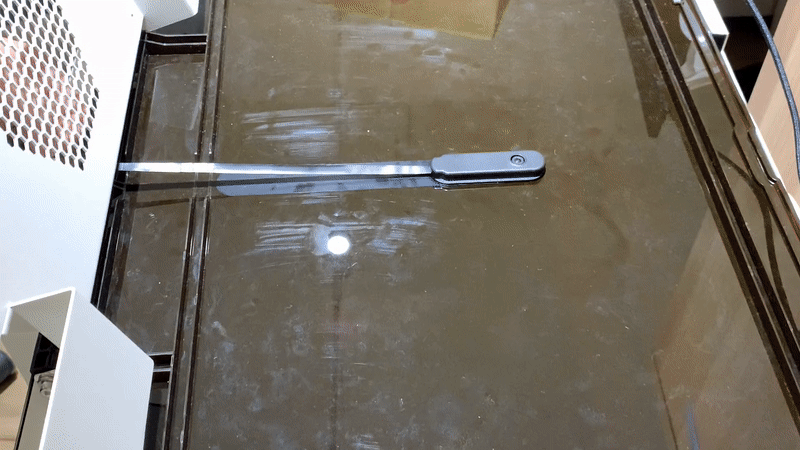

Trinn 14 - Fest kamerakabelen

Du kan hoppe over dette trinnet hvis kabelen ikke skal skiftes ut.

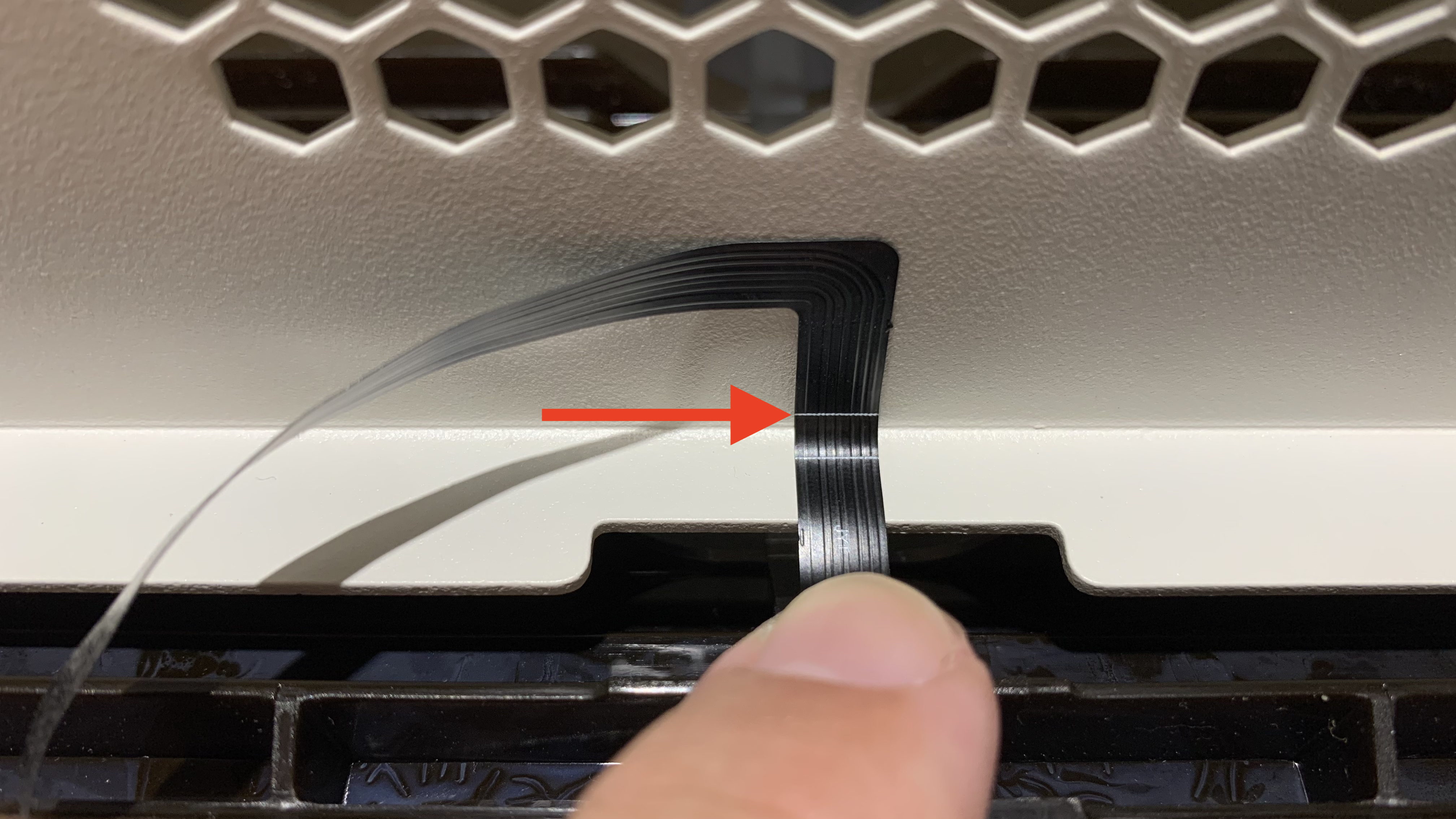

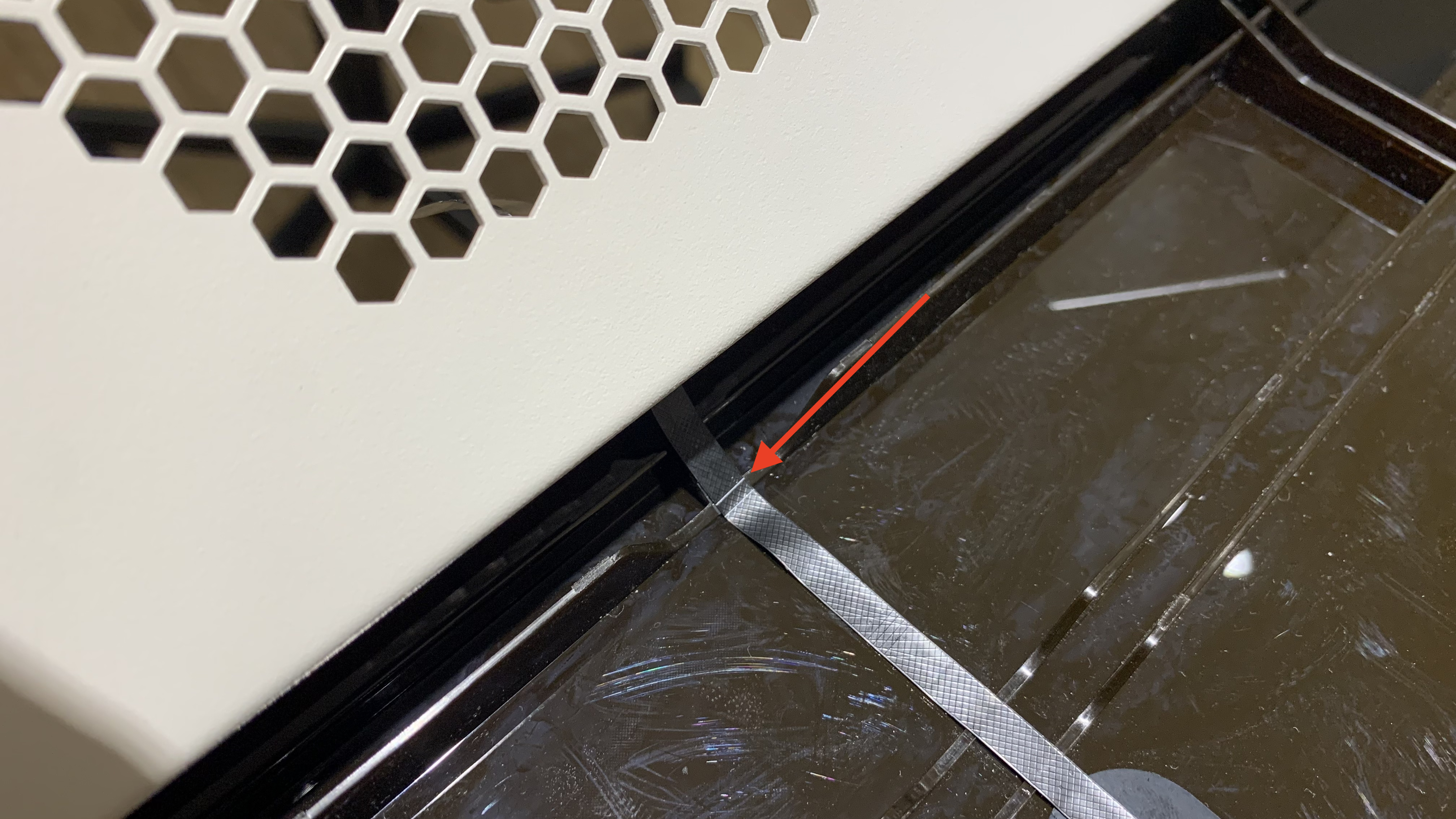

De to hvite linjene indikerer kurveposisjonen.

Trinn 15 - Plasser platen og dørdekselet på toppen

La det være nok plass til at du kan nå inn med hendene.

Trinn 16 - Koble kamerakabelen til hovedkortet

Merk at metalloverflaten på kamerakabelen må vende mot hovedkortet.

Metalloverflaten på kamerakabelen:

Metalloverflaten må vende mot hovedkortet:

Sett inn kabelen:

Lås klemmen:

Trinn 17 - Koble til motorkabelen

Trinn 18 - Skyv platen tilbake på plass og skru fast skruene

T8-skrue x 8 stk.

Trinn 19

Når du har fullført trinnene ovenfor, er kamerakabelen byttet ut. Ettersom prosedyren innebar flytting av dørdekselet og kameraet, må du utføre en kamerakalibrering som siste trinn før du tar maskinen i bruk igjen.
Du kan se denne siden for mer informasjon: Kamerakalibrering.
