Ador - Utskifting av hovedkort

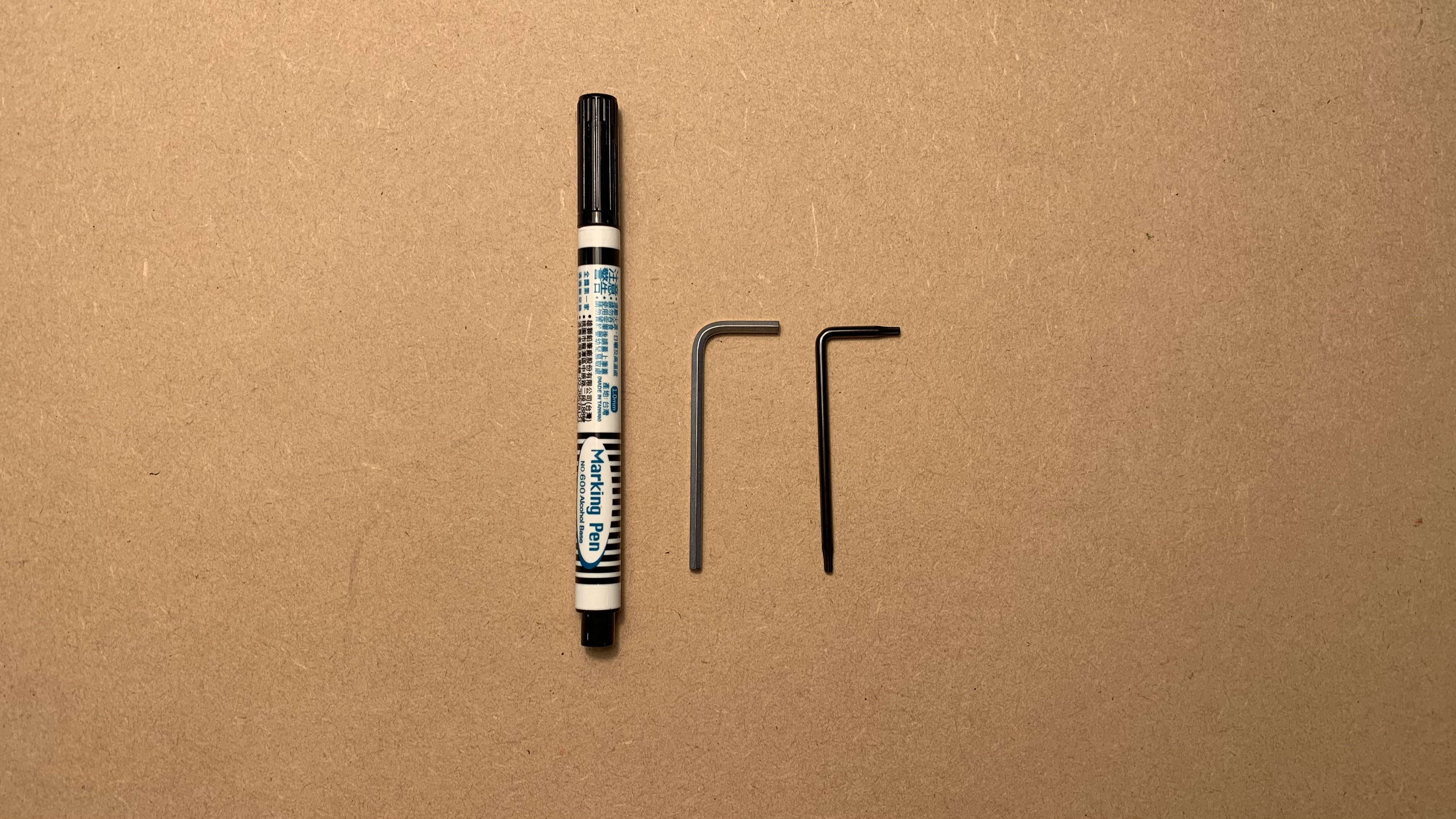

Verktøy

1. Torx T8 skrutrekker
2. 2,5 mm unbrakonøkkel
3. Tusj eller fargetape

Trinn 1 - Slå av maskinen og koble fra strømledningen

Trinn 2 - Skru ut disse skruene på platen

T8-skrue x 8 stk. (Platen og dørdekselet er sammenkoblet.)

Trinn 3 - Skyv platen og dørdekselet litt fremover

Trinn 4 - Koble fra motorkabelen

Etter å ha koblet fra denne kabelen, blir det enklere å fjerne kamerakabelen.

Trinn 5 - Koble fra kamerakabelen

Merk at det er en klips som låser kabelen. Åpne klipsen for å koble fra kamerakabelen.

Klips låst:

Klips åpnet:

Trekk ut kabelen:

Trinn 6 - Fjern platen og dørdekselet

Trinn 7 - Merk plasseringen av 38-pinners flatkabel med tusj eller tape

Trinn 8 - Koble fra kablene på høyre side av hovedkortet

Du kan ta et bilde i tilfelle du glemmer kablenes plassering.

Trinn 9 - Fjern skruene på hovedkortet

3 mm sekskantskrue x 4 stk.

Trinn 10 - Fjern 38-pinners flatkabelen fra platen

Merk at det er tape på baksiden av kabelen.

Trekk ut hovedkortet i en 45 graders vinkel.

Denne kabelen må låses opp for å fjernes.

Fjern alle kablene.

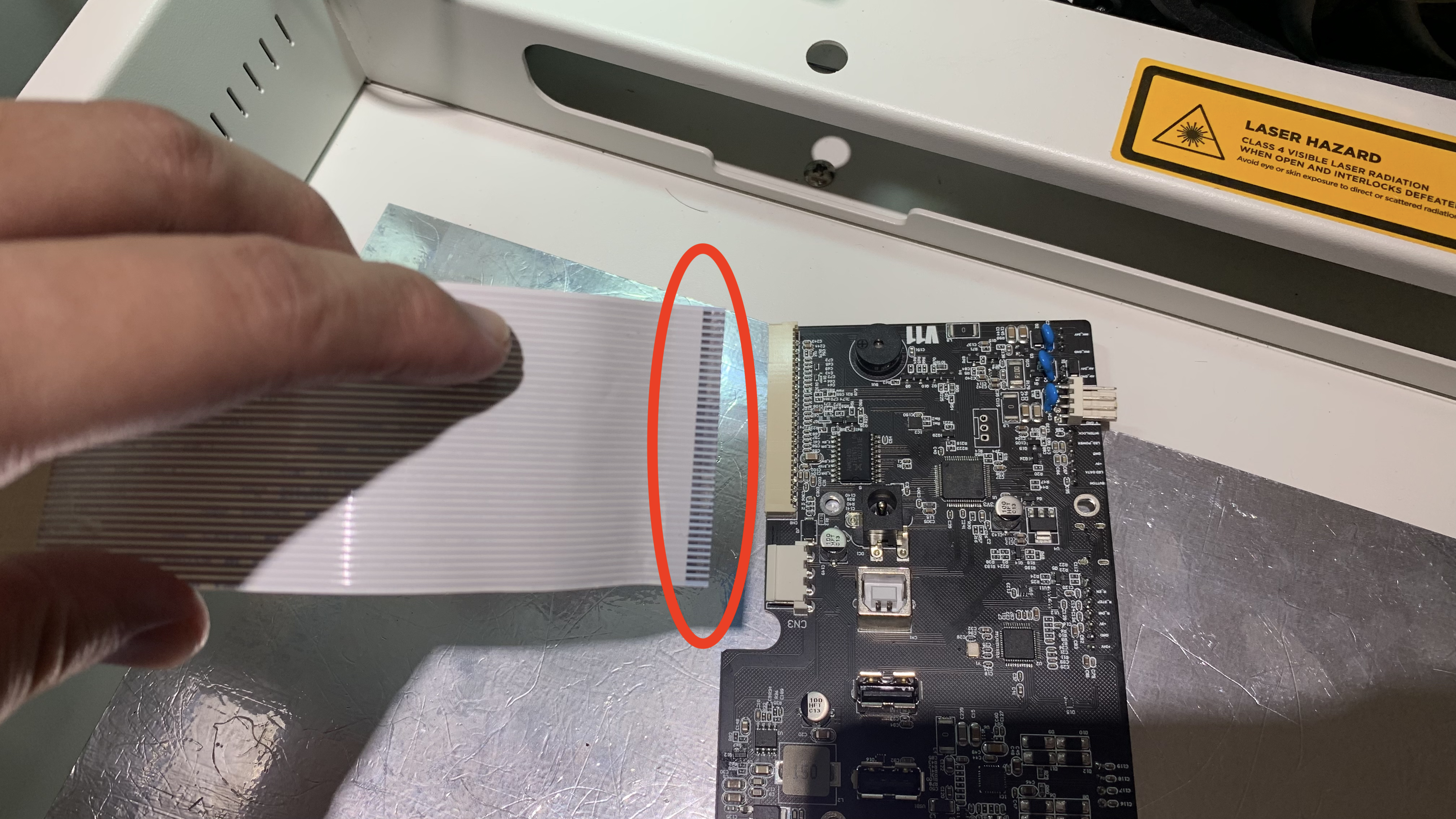

Trinn 11 - Sett inn 38-pinners flatkabelen i det nye hovedkortet

Sørg for at tilkoblingspinnene vender oppover.

Trinn 12 - Koble til kablene og sett hovedkortet tilbake

Pass på at ingen kabler blir brettet.

Trinn 13 - Skru fast skruene på hovedkortet

Trinn 14 - Koble til alle kabler unntatt kamera- og motorkabelen

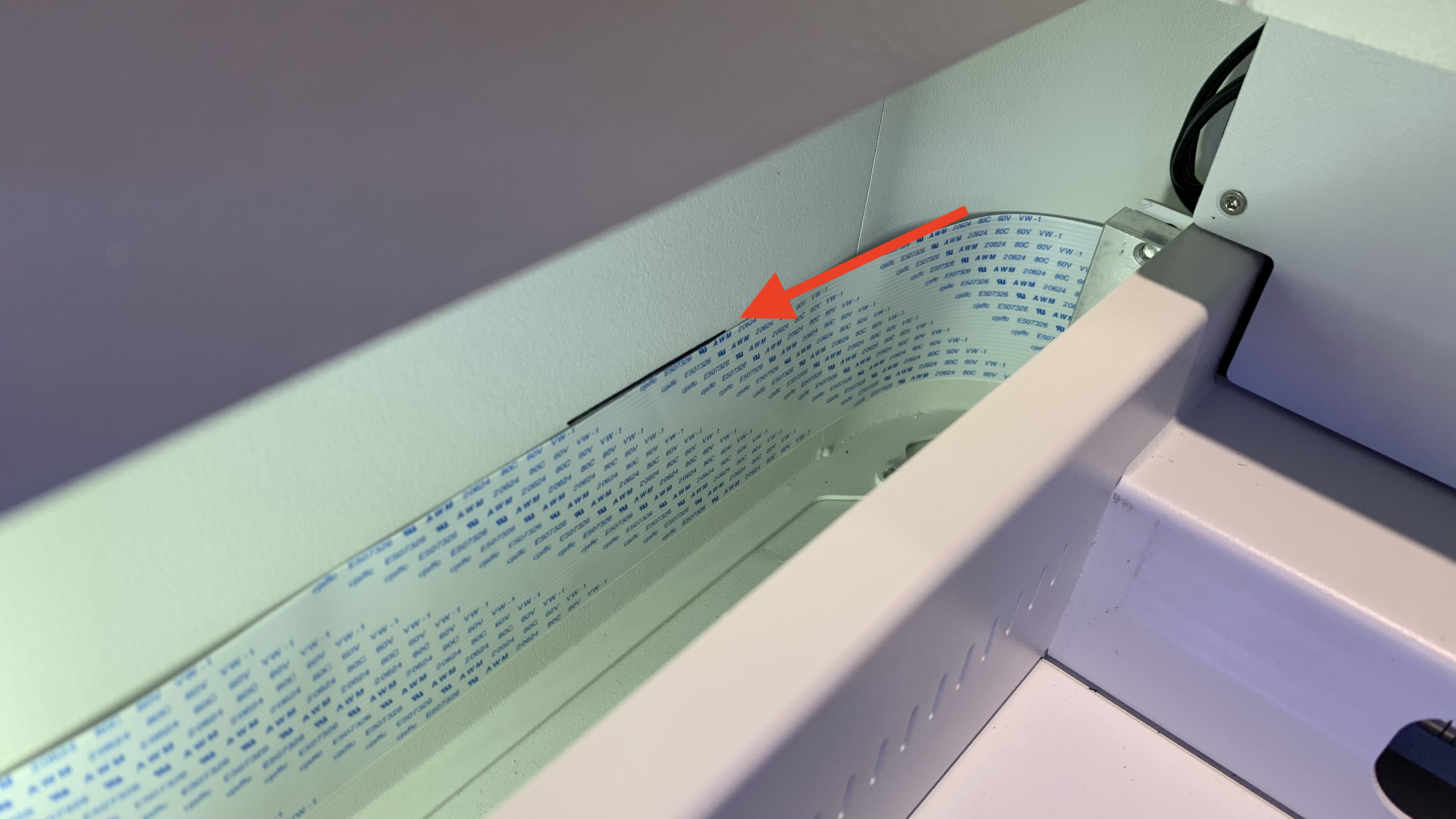

Trinn 15 - Fest 38-pinners flatkabelen

Juster toppen av flatkabelen med den nedre kanten av merket og fest den til venstre side av platen langs øvre venstre hjørne.

Trinn 16 - Sett platen og dørdekselet på plass

La det være nok plass til at du kan nå inn med hendene.

Trinn 17 - Koble kamerakabelen til hovedkortet

Merk at metalloverflaten på kamerakabelen må vende mot hovedkortet.

Metalloverflaten på kamerakabelen:

Metalloverflaten må vende mot hovedkortet:

Sett inn kabelen:

Lås festeklemmen:

Trinn 18 - Koble til motorkabelen

Trinn 19 - Skyv platen tilbake og skru fast skruene

T8-skrue x 8 stk.

Trinn 20

Når du har fullført trinnene ovenfor, er dørdekselet byttet ut. Ettersom prosessen involverte flytting av dørdekselet og kameraet, må du utføre kamerakalibrering som siste trinn før du gjenopptar bruken av maskinen.
Du kan se denne siden for mer informasjon: Kamerakalibrering
